NOVINKY STRANA Vakuová logika. Obsah. Všeobecné informace...161

Rozměr: px
Začít zobrazení ze stránky:

Download "NOVINKY STRANA 251-285. Vakuová logika. Obsah. Všeobecné informace...161"

Transkript

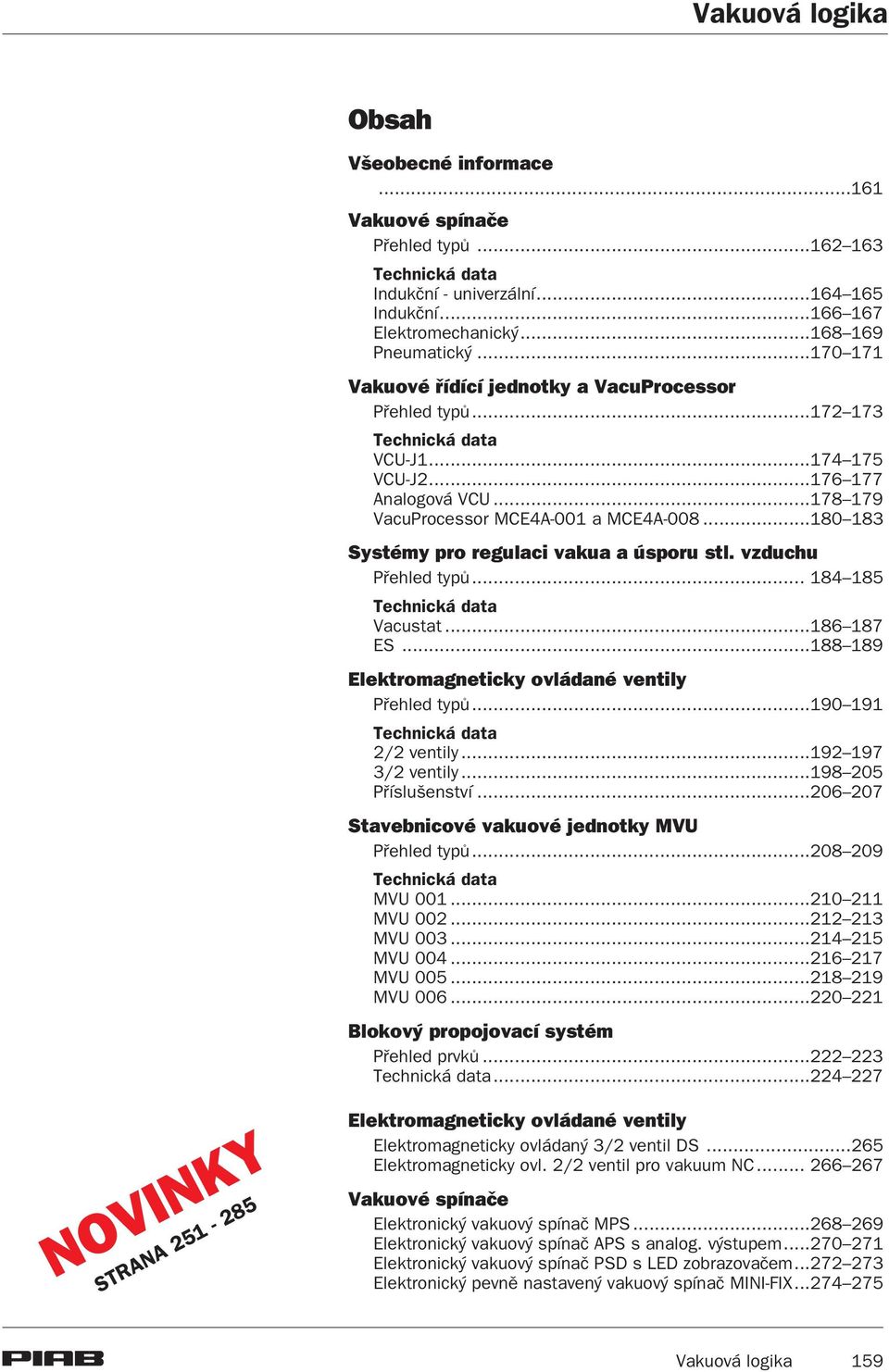

1 Vakuová logika Obsah Všeobecné informace Vakuové spínaèe Pøehled typù Technická data Indukèní - univerzální Indukèní Elektromechanický Pneumatický Vakuové øídící jednotky a VacuProcessor Pøehled typù Technická data VCU-J VCU-J Analogová VCU VacuProcessor MCE4A-001 a MCE4A Systémy pro regulaci vakua a úsporu stl. vzduchu Pøehled typù Technická data Vacustat ES Elektromagneticky ovládané ventily Pøehled typù Technická data 2/2 ventily /2 ventily Pøíslušenství Stavebnicové vakuové jednotky MVU Pøehled typù Technická data MVU MVU MVU MVU MVU MVU Blokový propojovací systém Pøehled prvkù Technická data NOVINKY STRANA Elektromagneticky ovládané ventily Elektromagneticky ovládaný 3/2 ventil DS Elektromagneticky ovl. 2/2 ventil pro vakuum NC Vakuové spínaèe Elektronický vakuový spínaè MPS Elektronický vakuový spínaè APS s analog. výstupem Elektronický vakuový spínaè PSD s LED zobrazovaèem Elektronický pevnì nastavený vakuový spínaè MINI-FIX Vakuová logika 159

2 Vakuová logika 160 Vakuová logika

3 Vakuová logika Vakuová logika Ovládací obvody jsou stejnì dùle ité jako kvalitní vakuové pumpy a pou ité pøísavky. Vakuová logika PIAB zahrnuje všechny nezbytné prvky pro sledování a ovládání vakuových systémù. K dispozici je široká øada ventilù, vakuových spínaèù a kompletních systémù umo òujících snadné ovládání stlaèeného vzduchu a vakua. Slou í pøedevším pro minimalizaci spotøeby stlaèeného vzduchu a dosa ení optimálního výkonu a úèinnosti vakuových pump. Vakuová logika 161

4 Vakuové spínaèe pøehled typù Typ Indukèní univerzální Indukèní Nastavitelný knoflíkem Pevnì nastavený Nastavitelný šroubem Schématická znaèka NO PNP NO PNP NO PNP NO = v klidu rozepnuto NC = v klidu sepnuto NC PNP NC PNP NC PNP BN = hnìdá BK = èerná BU = modrá WH = bílá NO NPN NO NPN NO NPN NC NPN NC NPN NC NPN Pou ití Ve vakuových obvodech slou í jako pøevodník na elektrický signál. Spíná pøi úrovni vakua nastavitelné knoflíkem a mù e být zapojen jako: NO PNP, NC PNP, NO NPN nebo NC NPN. Tyto spínaèe vykazují dlouhou provozní ivotnost. Ve vakuových obvodech slou í jako pøevodník na elektrický signál. Spíná pøi pevnì nastavené úrovni vakua a mù e být zapojen jako: NO PNP, NC PNP, NO NPN nebo NC NPN. Tyto spínaèe vykazují dlouhou provozní ivotnost a jsou vhodné pro obvody bez potøeby zmìny nastavení úrovnì spínání. Ve vakuových obvodech slou í jako pøevodník na elektrický signál. Spíná pøi úrovni vakua nastavitelné šroubem a mù e být dodán v tìchto ètyøech provedeních: NO PNP, NC PNP, NO NPN nebo NC NPN. Tyto spínaèe vykazují dlouhou provozní ivotnost. Technická data Rozsah: (-kpa) Hystereze: 2 kpa Výstupní proud max.: 200mA Rozsah: 10, 30 nebo 70 (-kpa). Hystereze: 2 kpa Výstupní proud max.: 200mA Rozsah: (-kpa) Hystereze: 8 kpa Výstupní proud max.: 200mA Materiál Rozmìry DxŠxV mm PBTP, PUR, PA66, PA6, POM, NBR, SS, niklovaná mosaz, Al PBTP, PUR, PA66, PA6, POM, NBR, SS, niklovaná mosaz, Al PA, PVC, PA66, PA6, POM, NBR, SS, niklovaná mosaz, Al 45 x 16 x max x 16 x x 16 x max Pøípoje 2xM5 2xM5 2xM5 Strana Vakuová logika

5 Vakuové spínaèe pøehled typù Nastavitelný knoflíkem nebo šroubem Elektromechanický Pevnì nastavený Nastavitelný knoflíkem nebo šroubem Pneumatický Pevnì nastavený NO/NC NO/NC NO NO NC NC Ve vakuových obvodech slou í jako pøevodník na elektrický signál. Umo òuje pøímé spínání zátì e (do 5A) bez pøevodních relé. Spíná pøi úrovni vakua nastavitelné knoflíkem nebo šroubem a mù e být zapojen jako NO nebo NC (v klidu rozepnuto nebo sepnuto). Rozsah: (-kpa) Hystereze: 10 kpa Výstupní proud max.: 5A PBTP, PVC, PA66, PA6, POM, NBR, SS, niklovaná mosaz, Al Ve vakuových obvodech slou í jako pøevodník na elektrický signál. Umo òuje pøímé spínání zátì e (do 5A) bez pøevodních relé. Spíná pøi pevnì nastavené úrovni vakua a mù e být zapojen jako NO nebo NC (v klidu rozepnuto nebo sepnuto). Tyto spínaèe jsou vhodné pro obvody bez potøeby zmìny nastavení úrovnì spínání. Rozsah: 25 nebo 65 (-kpa) Hystereze: 10 kpa Výstupní proud max.: 5A PBTP, PVC, PA66, PA6, POM, NBR, SS, niklovaná mosaz, Al Ve vakuových obvodech slou í jako pøevodník na pneumatický signál. Spíná pøi úrovni vakua nastavitelné knoflíkem nebo šroubem a mù e být dodán v provedení NO nebo NC (v klidu rozepnuto nebo sepnuto). Rozsah (NO): (-kpa) Hystereze (NO): 3 kpa Rozsah (NC): (-kpa) Hystereze (NC): 12 kpa PA66, PA6, POM, NBR, SS, niklovaná mosaz, Al, CuZn Ve vakuových obvodech slou í jako pøevodník na pneumatický signál. Spíná pøi pevnì nastavené úrovni vakua a mù e být dodán v provedení NO nebo NC (v klidu rozepnuto nebo sepnuto). Tyto spínaèe jsou vhodné pro obvody bez potøeby zmìny nastavení úrovnì spínání. Rozsah (NO): 10, 25 nebo 65 (-kpa). Hystereze (NO): 3 kpa Rozsah (NC): 3 nebo 70 (-kpa) Hystereze (NC): 12 kpa PA66, PA6, POM, NBR, SS, niklovaná mosaz, Al, CuZn 48 x 16 x max x 16 x x 16 x max x 16 x xM5 2xM5 2xM5 2xM Vakuová logika 163

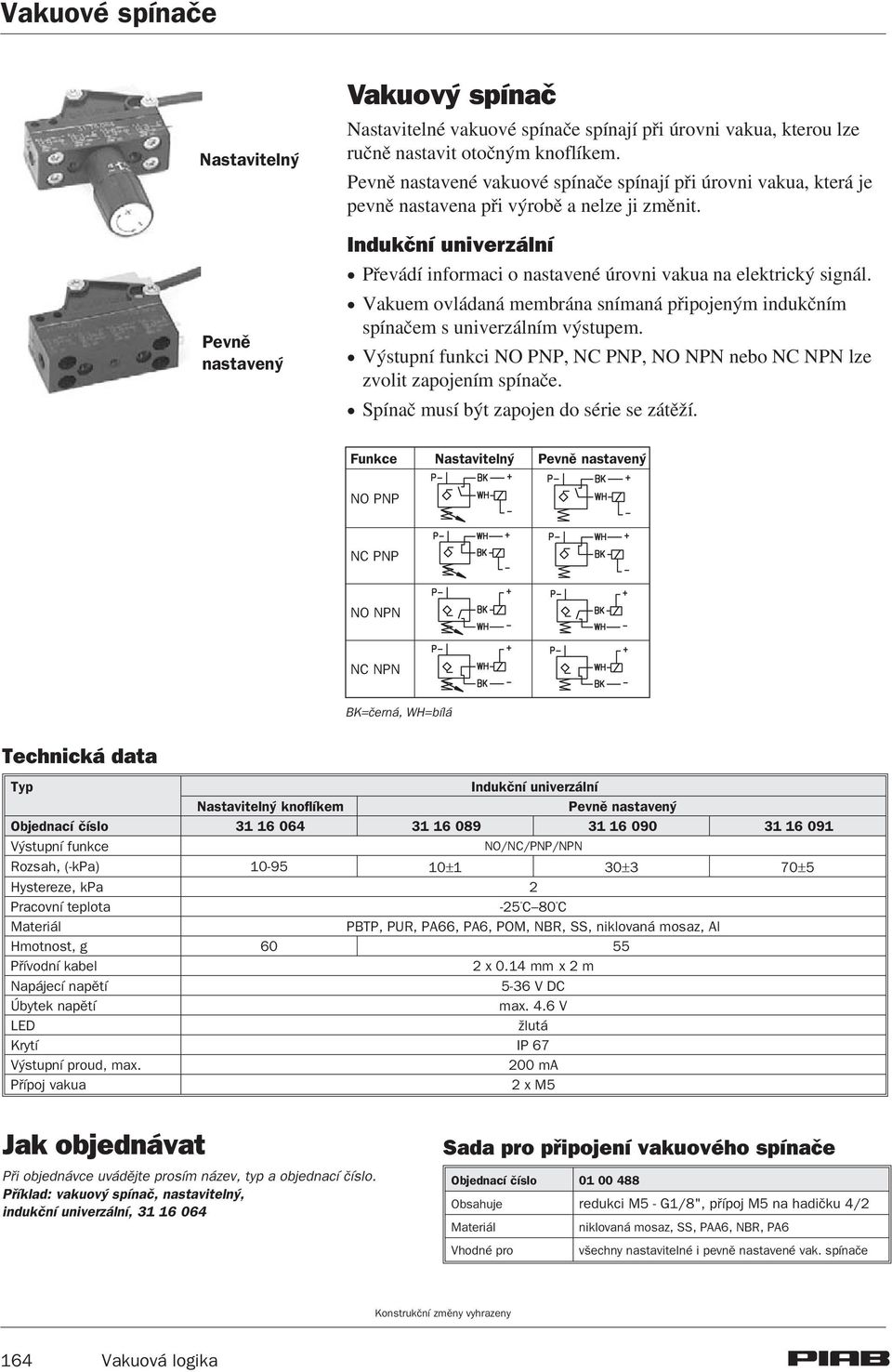

6 Vakuové spínaèe Nastavitelný Pevnì nastavený Vakuový spínaè Nastavitelné vakuové spínaèe spínají pøi úrovni vakua, kterou lze ruènì nastavit otoèným knoflíkem. Pevnì nastavené vakuové spínaèe spínají pøi úrovni vakua, která je pevnì nastavena pøi výrobì a nelze ji zmìnit. Indukèní univerzální! Pøevádí informaci o nastavené úrovni vakua na elektrický signál.! Vakuem ovládaná membrána snímaná pøipojeným indukèním spínaèem s univerzálním výstupem.! Výstupní funkci NO PNP, NC PNP, NO NPN nebo NC NPN lze zvolit zapojením spínaèe.! Spínaè musí být zapojen do série se zátì í. Funkce Nastavitelný Pevnì nastavený NO PNP NC PNP NO NPN NC NPN BK=èerná, WH=bílá Technická data Typ Indukèní univerzální Nastavitelný knoflíkem Pevnì nastavený Objednací èíslo Výstupní funkce NO/NC/PNP/NPN Rozsah, (-kpa) &1 30&3 70&5 Hystereze, kpa 2 Pracovní teplota -25 C 80 C Materiál PBTP, PUR, PA66, PA6, POM, NBR, SS, niklovaná mosaz, Al Hmotnost, g Pøívodní kabel 2 x 0.14 mm 2x 2m Napájecí napìtí 5-36 V DC Úbytek napìtí max. 4.6 V LED lutá Krytí IP 67 Výstupní proud, max. 200 ma Pøípoj vakua 2 x M5 Jak objednávat Pøi objednávce uvádìjte prosím název, typ a objednací èíslo. Pøíklad: vakuový spínaè, nastavitelný, indukèní univerzální, Sada pro pøipojení vakuového spínaèe Objednací èíslo Obsahuje redukci M5 - G1/8", pøípoj M5 na hadièku 4/2 Materiál niklovaná mosaz, SS, PAA6, NBR, PA6 Vhodné pro všechny nastavitelné i pevnì nastavené vak. spínaèe 164 Vakuová logika

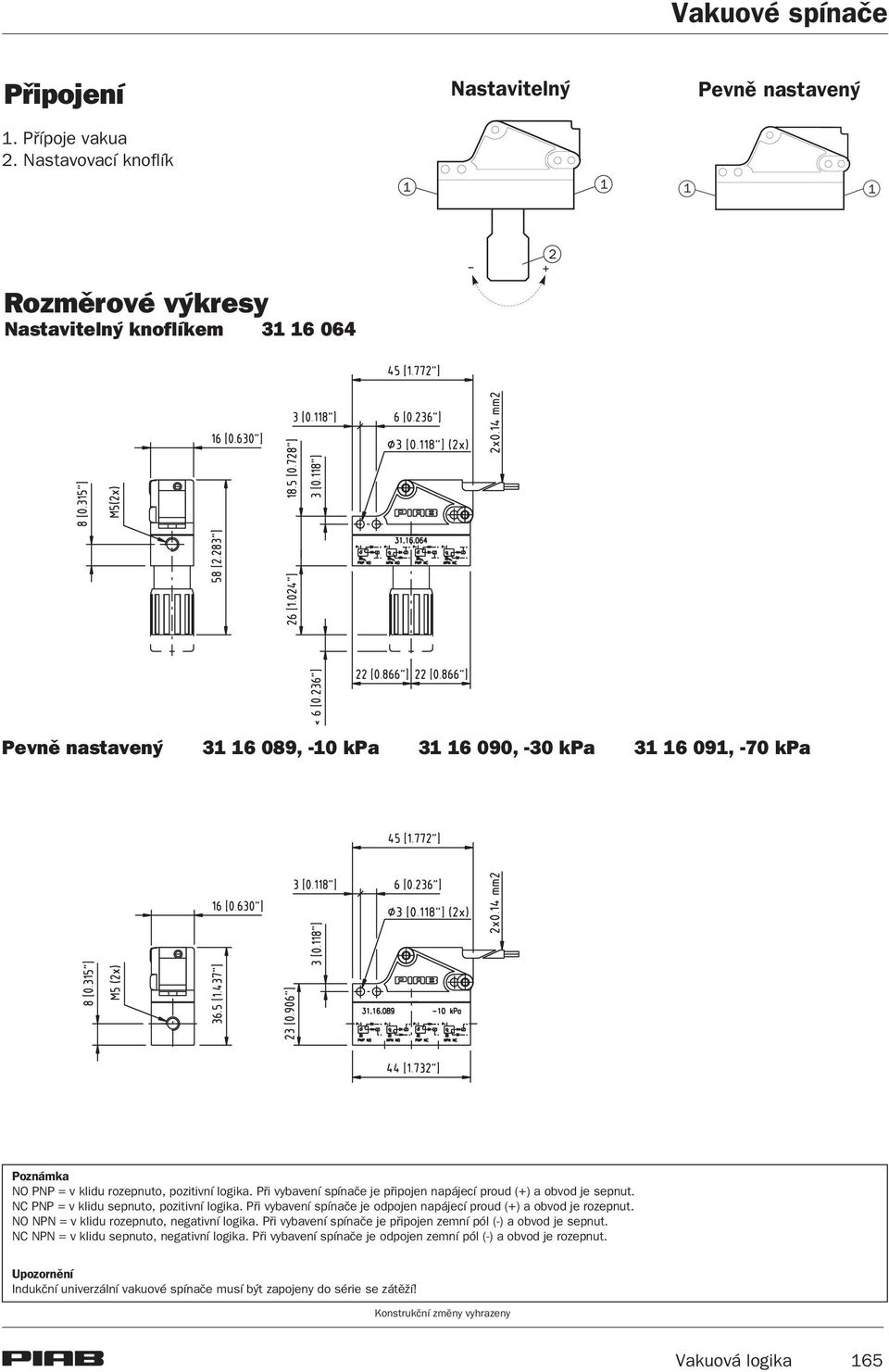

7 Vakuové spínaèe Pøipojení 1. Pøípoje vakua 2. Nastavovací knoflík Nastavitelný Pevnì nastavený Rozmìrové výkresy Nastavitelný knoflíkem Pevnì nastavený , -10 kpa , -30 kpa , -70 kpa Poznámka NO PNP = v klidu rozepnuto, pozitivní logika. Pøi vybavení spínaèe je pøipojen napájecí proud (+) a obvod je sepnut. NC PNP = v klidu sepnuto, pozitivní logika. Pøi vybavení spínaèe je odpojen napájecí proud (+) a obvod je rozepnut. NO NPN = v klidu rozepnuto, negativní logika. Pøi vybavení spínaèe je pøipojen zemní pól (-) a obvod je sepnut. NC NPN = v klidu sepnuto, negativní logika. Pøi vybavení spínaèe je odpojen zemní pól (-) a obvod je rozepnut. Upozornìní Indukèní univerzální vakuové spínaèe musí být zapojeny do série se zátì í! Vakuová logika 165

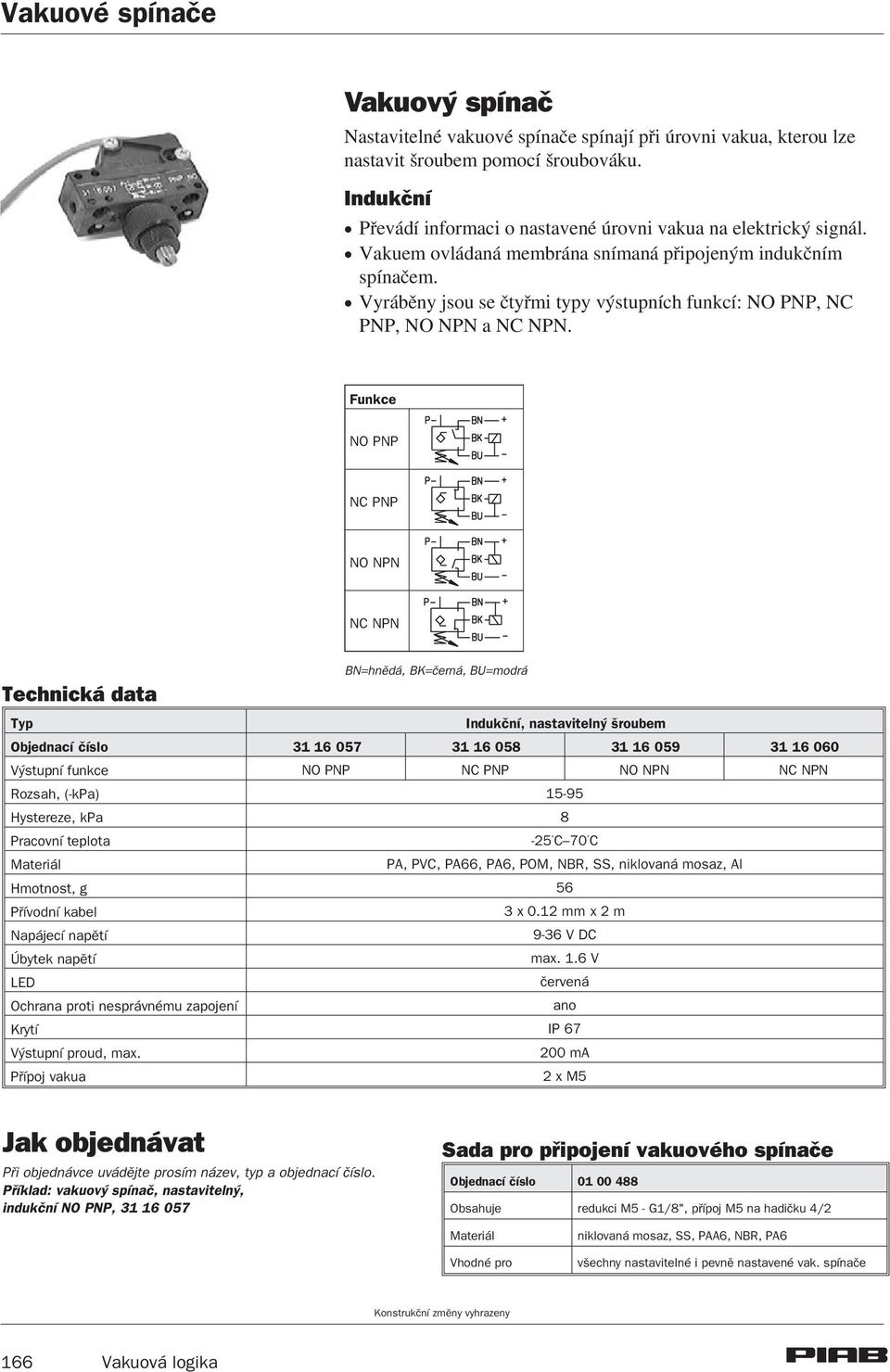

8 Vakuové spínaèe Vakuový spínaè Nastavitelné vakuové spínaèe spínají pøi úrovni vakua, kterou lze nastavit šroubem pomocí šroubováku. Indukèní! Pøevádí informaci o nastavené úrovni vakua na elektrický signál.! Vakuem ovládaná membrána snímaná pøipojeným indukèním spínaèem.! Vyrábìny jsou se ètyømi typy výstupních funkcí: NO PNP, NC PNP, NO NPN a NC NPN. Funkce NO PNP NC PNP NO NPN NC NPN Technická data BN=hnìdá, BK=èerná, BU=modrá Typ Indukèní, nastavitelný šroubem Objednací èíslo Výstupní funkce NO PNP NC PNP NO NPN NC NPN Rozsah, (-kpa) Hystereze, kpa 8 Pracovní teplota -25 C 70 C Materiál PA, PVC, PA66, PA6, POM, NBR, SS, niklovaná mosaz, Al Hmotnost, g 56 Pøívodní kabel 3 x 0.12 mm2 x2m Napájecí napìtí 9-36 V DC Úbytek napìtí max. 1.6 V LED èervená Ochrana proti nesprávnému zapojení ano Krytí IP 67 Výstupní proud, max. 200 ma Pøípoj vakua 2xM5 Jak objednávat Pøi objednávce uvádìjte prosím název, typ a objednací èíslo. Pøíklad: vakuový spínaè, nastavitelný, indukèní NO PNP, Sada pro pøipojení vakuového spínaèe Objednací èíslo Obsahuje redukci M5 - G1/8", pøípoj M5 na hadièku 4/2 Materiál Vhodné pro niklovaná mosaz, SS, PAA6, NBR, PA6 všechny nastavitelné i pevnì nastavené vak. spínaèe 166 Vakuová logika

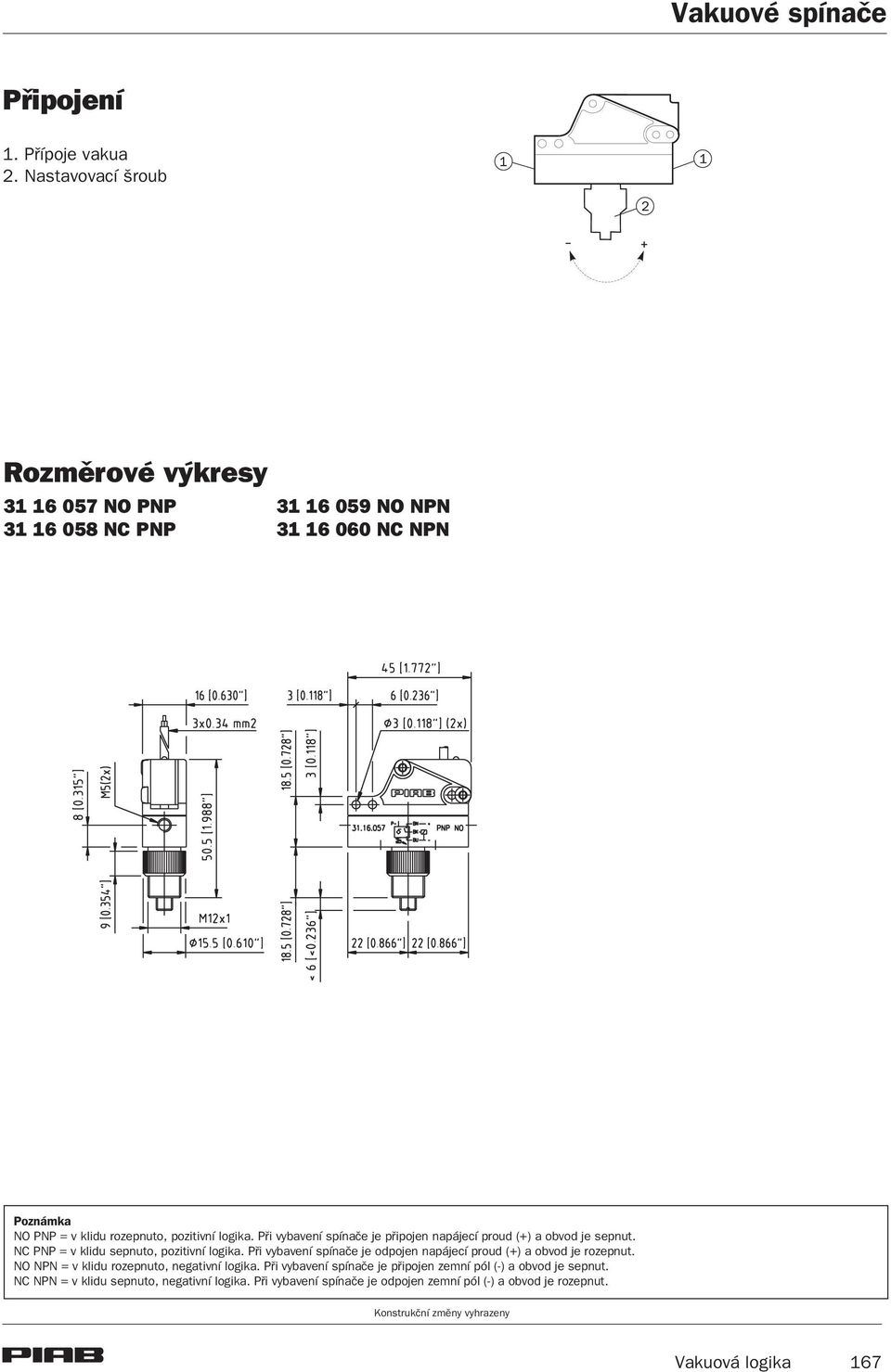

9 Vakuové spínaèe Pøipojení 1. Pøípoje vakua 2. Nastavovací šroub Rozmìrové výkresy NO PNP NC PNP NO NPN NC NPN Poznámka NO PNP = v klidu rozepnuto, pozitivní logika. Pøi vybavení spínaèe je pøipojen napájecí proud (+) a obvod je sepnut. NC PNP = v klidu sepnuto, pozitivní logika. Pøi vybavení spínaèe je odpojen napájecí proud (+) a obvod je rozepnut. NO NPN = v klidu rozepnuto, negativní logika. Pøi vybavení spínaèe je pøipojen zemní pól (-) a obvod je sepnut. NC NPN = v klidu sepnuto, negativní logika. Pøi vybavení spínaèe je odpojen zemní pól (-) a obvod je rozepnut. Vakuová logika 167

10 Vakuové spínaèe Nastavitelný Vakuový spínaè Nastavitelné vakuové spínaèe spínají pøi úrovni vakua, kterou lze ruènì nastavit otoèným knoflíkem nebo šroubem pomocí šroubováku. Pevnì nastavené vakuové spínaèe spínají pøi úrovni vakua, která je pevnì nastavena pøi výrobì a nelze ji zmìnit. Elektromechanický! Pøevádí informaci o nastavené úrovni vakua na elektrický signál.! Vakuem ovládaná membrána spojená s elektromechanickým pøepínaèem se spínacím a rozpínacím kontaktem.! Mù e být zapojen jako v klidu sepnut nebo rozepnut. Pevnì nastavený Funkce Nastavitelný Pevnì nastavený NO/NC BN=hnìdá, BK=èerná, BU=modrá Technická data Typ Elektromechanický Nastavitelný Pevnì nastavený knoflíkem šroubem Objednací èíslo Výstupní funkce NO/NC Rozsah (-kpa) &5 65&10 Hystereze, kpa 10 Pracovní teplota -20 C 80 C Materiál PBTP, PVC, PA66, PA6, POM, NBR, SS, niklovaná mosaz, Al Hmotnost, g Pøívodní kabel 3 x 0.75 mm2 x 0.5 m Napájecí napìtí max. 250 V AC Krytí IP 67 Výstupní proud, max. 5 A Pøípoj vakua 2 x M5 Jak objednávat Pøi objednávce uvádìjte prosím název, typ a objednací èíslo. Pøíklad: vakuový spínaè, nastavitelný knoflíkem, elektromechanický, Sada pro pøipojení vakuového spínaèe Objednací èíslo Obsahuje redukci M5 - G1/8", pøípoj M5 na hadièku 4/2 Materiál niklovaná mosaz, SS, PAA6, NBR, PA6 Vhodné pro všechny nastavitelné i pevnì nastavené vak. spínaèe 168 Vakuová logika

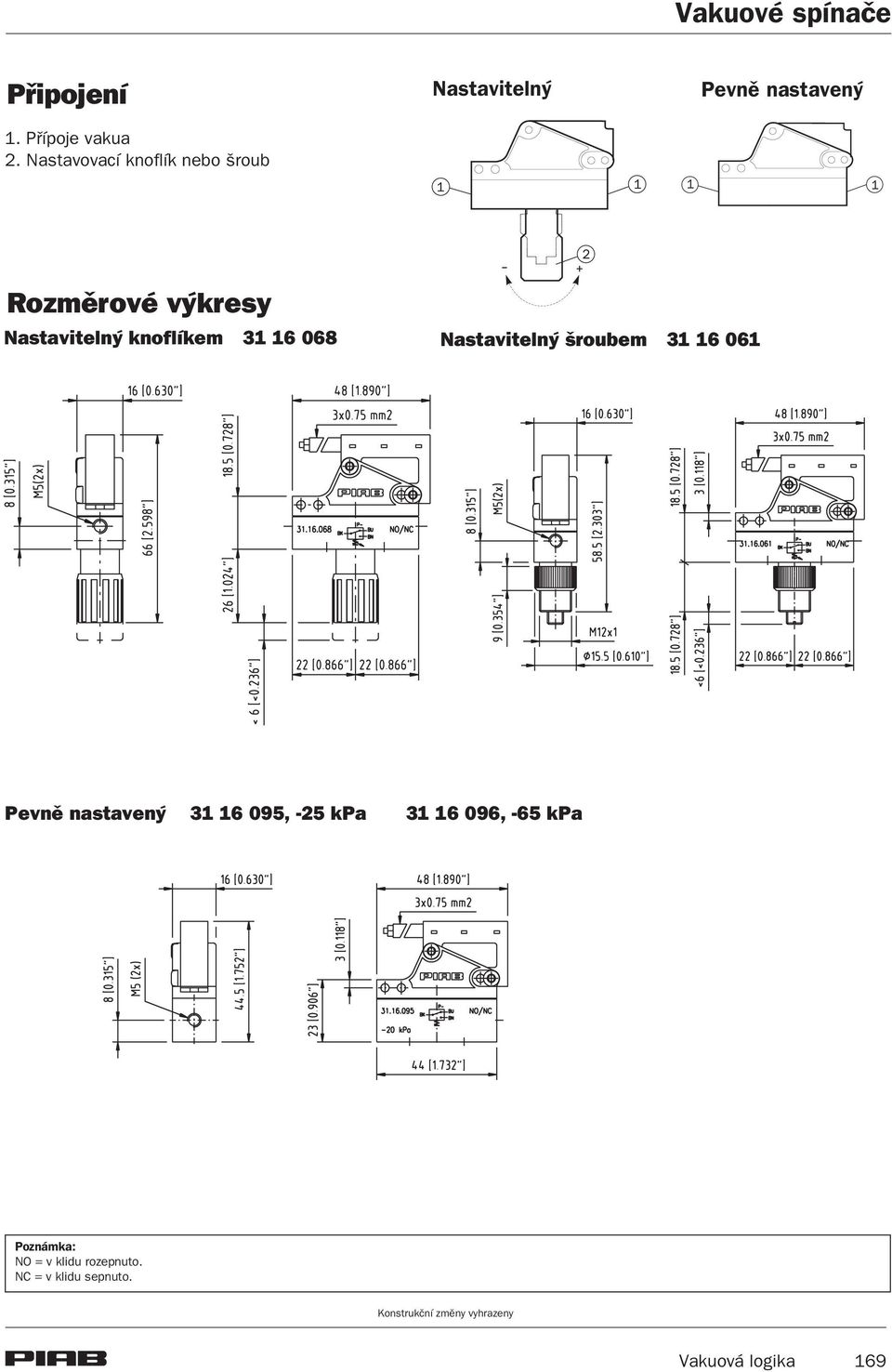

11 Vakuové spínaèe Pøipojení 1. Pøípoje vakua 2. Nastavovací knoflík nebo šroub Nastavitelný Pevnì nastavený Rozmìrové výkresy Nastavitelný knoflíkem Nastavitelný šroubem Pevnì nastavený , -25 kpa , -65 kpa Poznámka: NO = v klidu rozepnuto. NC = v klidu sepnuto. Vakuová logika 169

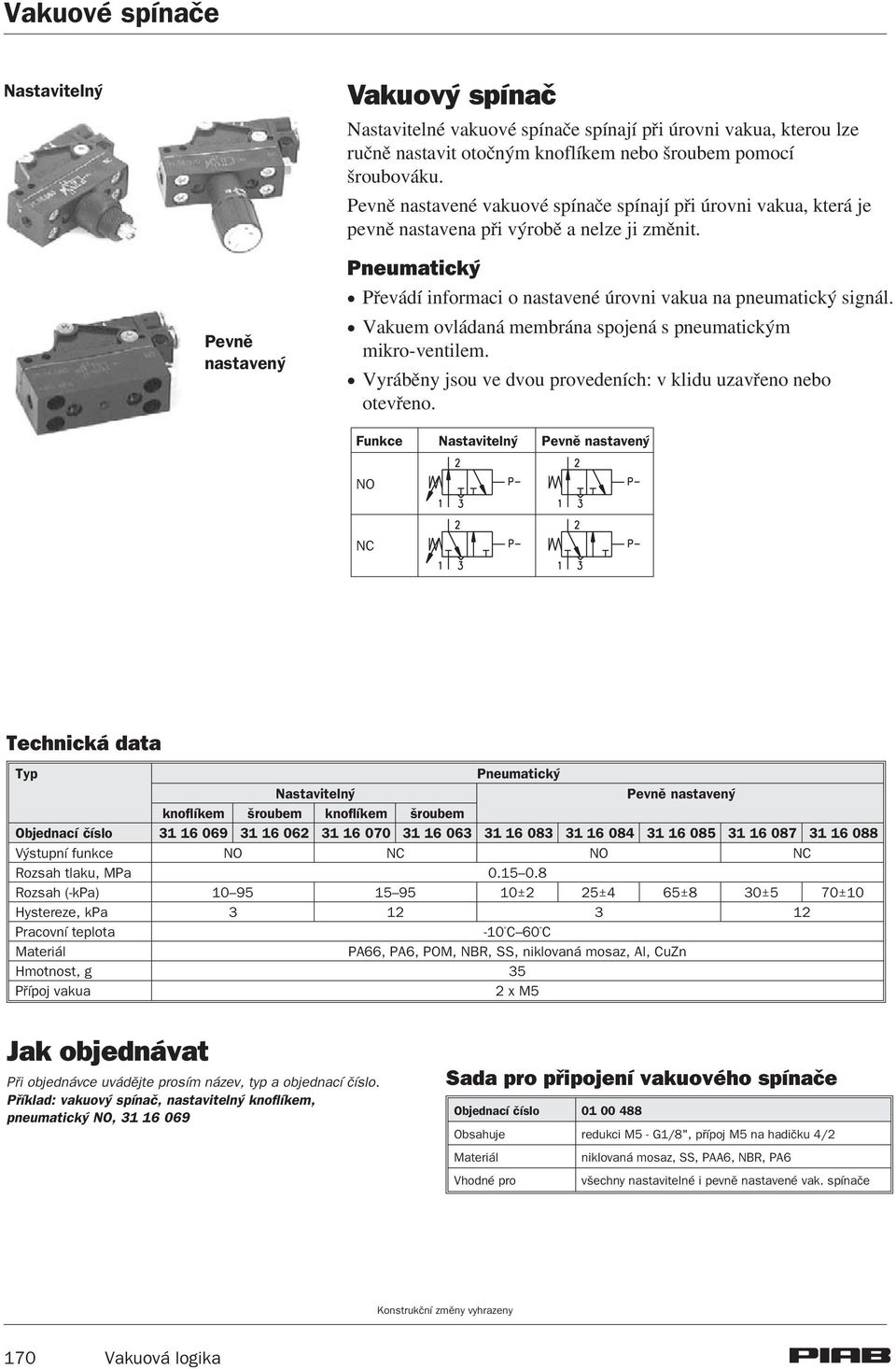

12 Vakuové spínaèe Nastavitelný Pevnì nastavený Vakuový spínaè Nastavitelné vakuové spínaèe spínají pøi úrovni vakua, kterou lze ruènì nastavit otoèným knoflíkem nebo šroubem pomocí šroubováku. Pevnì nastavené vakuové spínaèe spínají pøi úrovni vakua, která je pevnì nastavena pøi výrobì a nelze ji zmìnit. Pneumatický! Pøevádí informaci o nastavené úrovni vakua na pneumatický signál.! Vakuem ovládaná membrána spojená s pneumatickým mikro-ventilem.! Vyrábìny jsou ve dvou provedeních: v klidu uzavøeno nebo otevøeno. Funkce Nastavitelný Pevnì nastavený NO NC Technická data Typ Pneumatický Nastavitelný Pevnì nastavený knoflíkem šroubem knoflíkem šroubem Objednací èíslo Výstupní funkce NO NC NO NC Rozsah tlaku, MPa Rozsah (-kpa) ±2 25±4 65±8 30±5 70±10 Hystereze, kpa Pracovní teplota -10 C 60 C Materiál PA66, PA6, POM, NBR, SS, niklovaná mosaz, Al, CuZn Hmotnost, g 35 Pøípoj vakua 2 x M5 Jak objednávat Pøi objednávce uvádìjte prosím název, typ a objednací èíslo. Pøíklad: vakuový spínaè, nastavitelný knoflíkem, pneumatický NO, Sada pro pøipojení vakuového spínaèe Objednací èíslo Obsahuje redukci M5 - G1/8", pøípoj M5 na hadièku 4/2 Materiál niklovaná mosaz, SS, PAA6, NBR, PA6 Vhodné pro všechny nastavitelné i pevnì nastavené vak. spínaèe 170 Vakuová logika

13 Vakuové spínaèe Pøipojení 1. Pøípoje vakua 2. Nastavovací knoflík nebo šroub 3. Vstup stlaèeného vzduchu 4. Výstup stlaèeného vzduchu Nastavitelný Pevnì nastavený Rozmìrové výkresy Nastavitelný NO, šroubem NC, šroubem NO, knoflíkem NC, knoflíkem Pevnì nastavený NO, -10 kpa NO, -25 kpa NO, -65 kpa NC, -30 kpa NC, -70 kpa Poznámka: NO = v klidu otevøeno. NC = v klidu uzavøeno. Vakuová logika 171

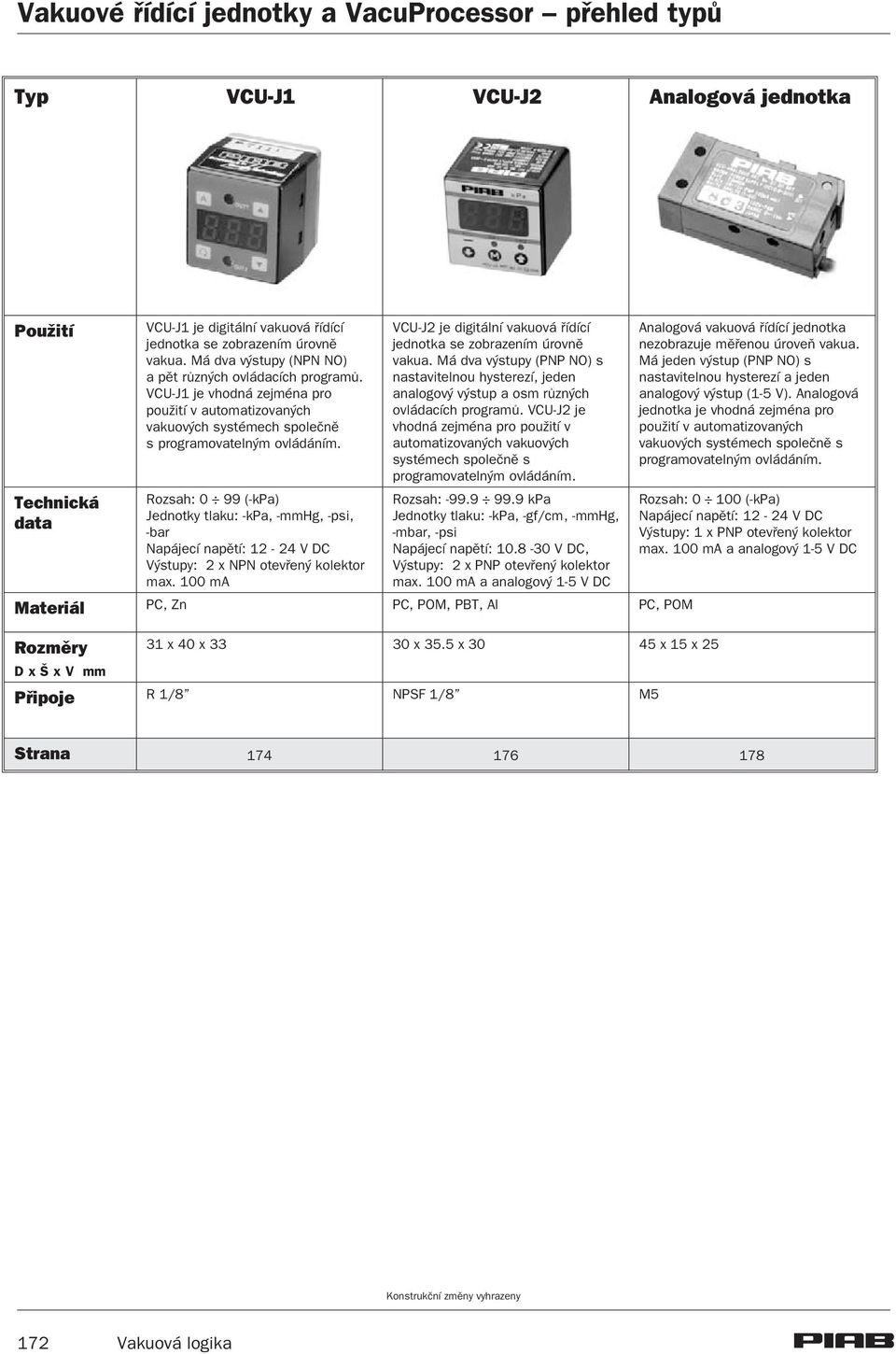

14 Vakuové øídící jednotky a VacuProcessor pøehled typù Typ VCU-J1 VCU-J2 Analogová jednotka Pou ití Technická data VCU-J1 je digitální vakuová øídící jednotka se zobrazením úrovnì vakua. Má dva výstupy (NPN NO) a pìt rùzných ovládacích programù. VCU-J1 je vhodná zejména pro pou ití v automatizovaných vakuových systémech spoleènì s programovatelným ovládáním. Rozsah: 0 99(-kPa) Jednotky tlaku: -kpa, -mmhg, -psi, -bar Napájecí napìtí: V DC Výstupy: 2 x NPN otevøený kolektor max. 100 ma VCU-J2 je digitální vakuová øídící jednotka se zobrazením úrovnì vakua. Má dva výstupy (PNP NO) s nastavitelnou hysterezí, jeden analogový výstup a osm rùzných ovládacích programù. VCU-J2 je vhodná zejména pro pou ití v automatizovaných vakuových systémech spoleènì s programovatelným ovládáním. Rozsah: kpa Jednotky tlaku: -kpa, -gf/cm2, -mmhg, -mbar, -psi Napájecí napìtí: V DC, Výstupy: 2 x PNP otevøený kolektor max. 100 ma a analogový 1-5 V DC Materiál PC, Zn PC, POM, PBT, Al PC, POM Rozmìry DxŠxV mm 31x40x33 30x35.5x30 45x15x25 Pøipoje R 1/8 NPSF 1/8 M5 Analogová vakuová øídící jednotka nezobrazuje mìøenou úroveò vakua. Má jeden výstup (PNP NO) s nastavitelnou hysterezí a jeden analogový výstup (1-5 V). Analogová jednotka je vhodná zejména pro pou ití v automatizovaných vakuových systémech spoleènì s programovatelným ovládáním. Rozsah: (-kpa) Napájecí napìtí: V DC Výstupy: 1 x PNP otevøený kolektor max. 100 ma a analogový 1-5 V DC Strana Vakuová logika

15 Vakuové øídící jednotky a VacuProcessor pøehled typù VacuProcessor MCE4A VacuProcessor umo òuje ovládat vakuum oddìlenì ve ètyøech kanálech. Ka dý kanál má vakuový ventil (vypnuto/zapnuto) a nastavitelný vakuový spínaè, který dává elektrický signál pøi dosa ení nastavitelné úrovnì vakua. Max. nasávané mno ství vzduchu MCE4A-001: 4 x 0.1 Nl/s MCE4A-008: 4 x 0.8 Nl/s Rozsah: (-kpa) Hystereze: 2 kpa Výstupní proud max: 200mA / vak. spínaè Al, SS, NBR, PA6, PBT, nikl, POM, mosaz, CR. PA66 (MCE4A-001) 94 x 68.8 x NPSF 1/8, 4 x 4/2 M5 (MCE4A-001), 4xNPSF 1/8 (MCE4A-008), 25 -pólový konektor 180 Vakuová logika 173

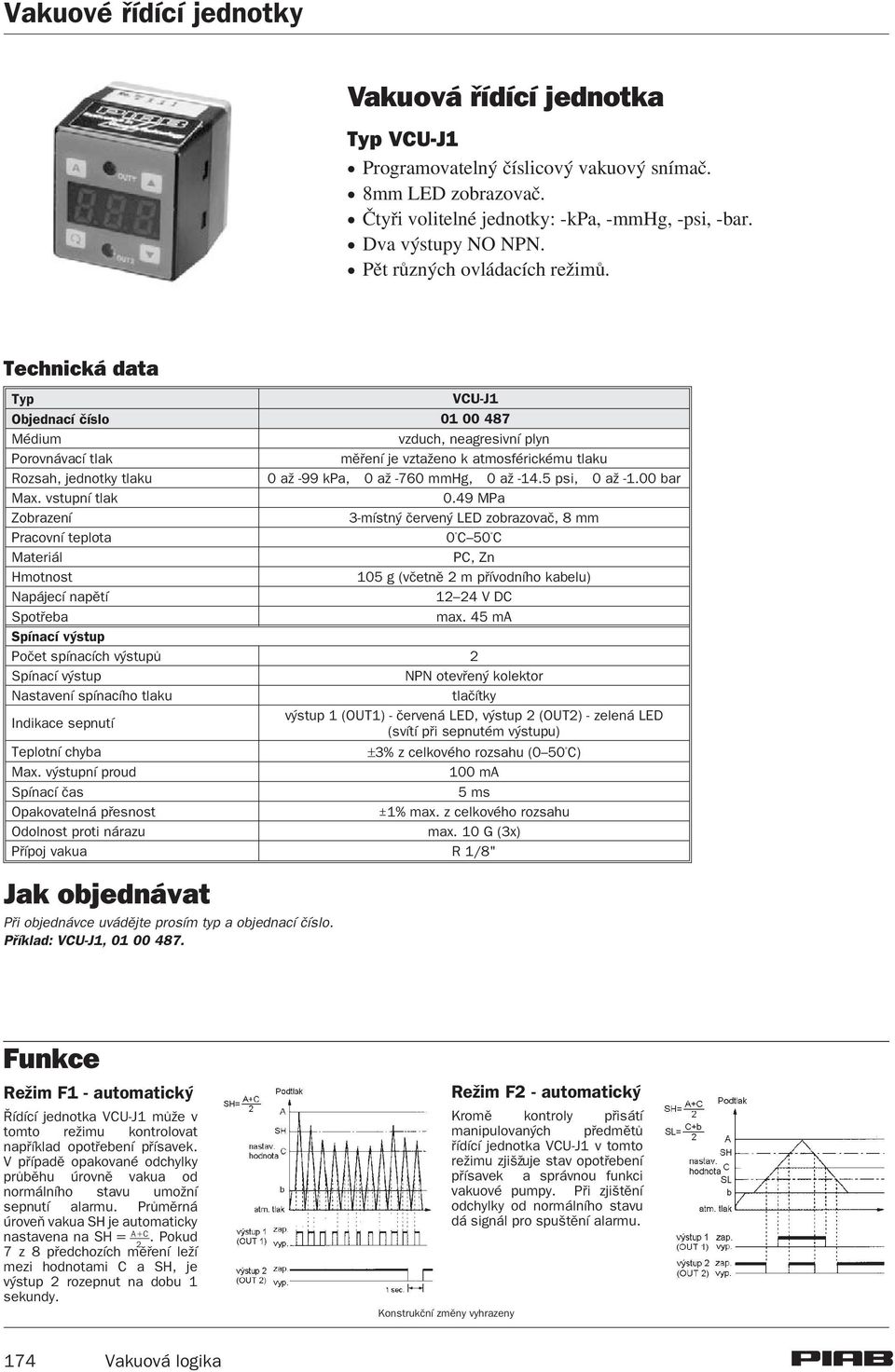

16 Vakuové øídící jednotky Vakuová øídící jednotka Typ VCU-J1! Programovatelný èíslicový vakuový snímaè.! 8mm LED zobrazovaè.! Ètyøi volitelné jednotky: -kpa, -mmhg, -psi, -bar.! Dva výstupy NO NPN.! Pìt rùzných ovládacích re imù. Technická data Typ VCU-J1 Objednací èíslo Médium vzduch, neagresivní plyn Porovnávací tlak mìøení je vzta eno k atmosférickému tlaku Rozsah, jednotky tlaku 0 a -99 kpa, 0 a -760 mmhg, 0 a psi, 0 a bar Max. vstupní tlak 0.49 MPa Zobrazení 3-místný èervený LED zobrazovaè, 8 mm Pracovní teplota 0 C 50 C Materiál PC, Zn Hmotnost 105 g (vèetnì 2 m pøívodního kabelu) Napájecí napìtí V DC Spotøeba max. 45 ma Spínací výstup Poèet spínacích výstupù 2 Spínací výstup NPN otevøený kolektor Nastavení spínacího tlaku tlaèítky Indikace sepnutí výstup 1 (OUT1) - èervená LED, výstup 2 (OUT2) - zelená LED (svítí pøi sepnutém výstupu) Teplotní chyba &3% z celkového rozsahu (0 50 C) Max. výstupní proud 100 ma Spínací èas 5 ms Opakovatelná pøesnost ±1% max. z celkového rozsahu Odolnost proti nárazu max. 10 G (3x) Pøípoj vakua R 1/8" Jak objednávat Pøi objednávce uvádìjte prosím typ a objednací èíslo. Pøíklad: VCU-J1, Funkce Re im F1 - automatický Øídící jednotka VCU-J1 mù e v tomto re imu kontrolovat napøíklad opotøebení pøísavek. V pøípadì opakované odchylky prùbìhu úrovnì vakua od normálního stavu umo ní sepnutí alarmu. Prùmìrná úroveò vakua SH je automaticky nastavena na SH = A+C. Pokud 2 7 z 8 pøedchozích mìøení le í mezi hodnotami C a SH, je výstup 2 rozepnut na dobu 1 sekundy. Re im F2 - automatický Kromì kontroly pøisátí manipulovaných pøedmìtù øídící jednotka VCU-J1 v tomto re imu zjiš uje stav opotøebení pøísavek a správnou funkci vakuové pumpy. Pøi zjištìní odchylky od normálního stavu dá signál pro spuštìní alarmu. 174 Vakuová logika

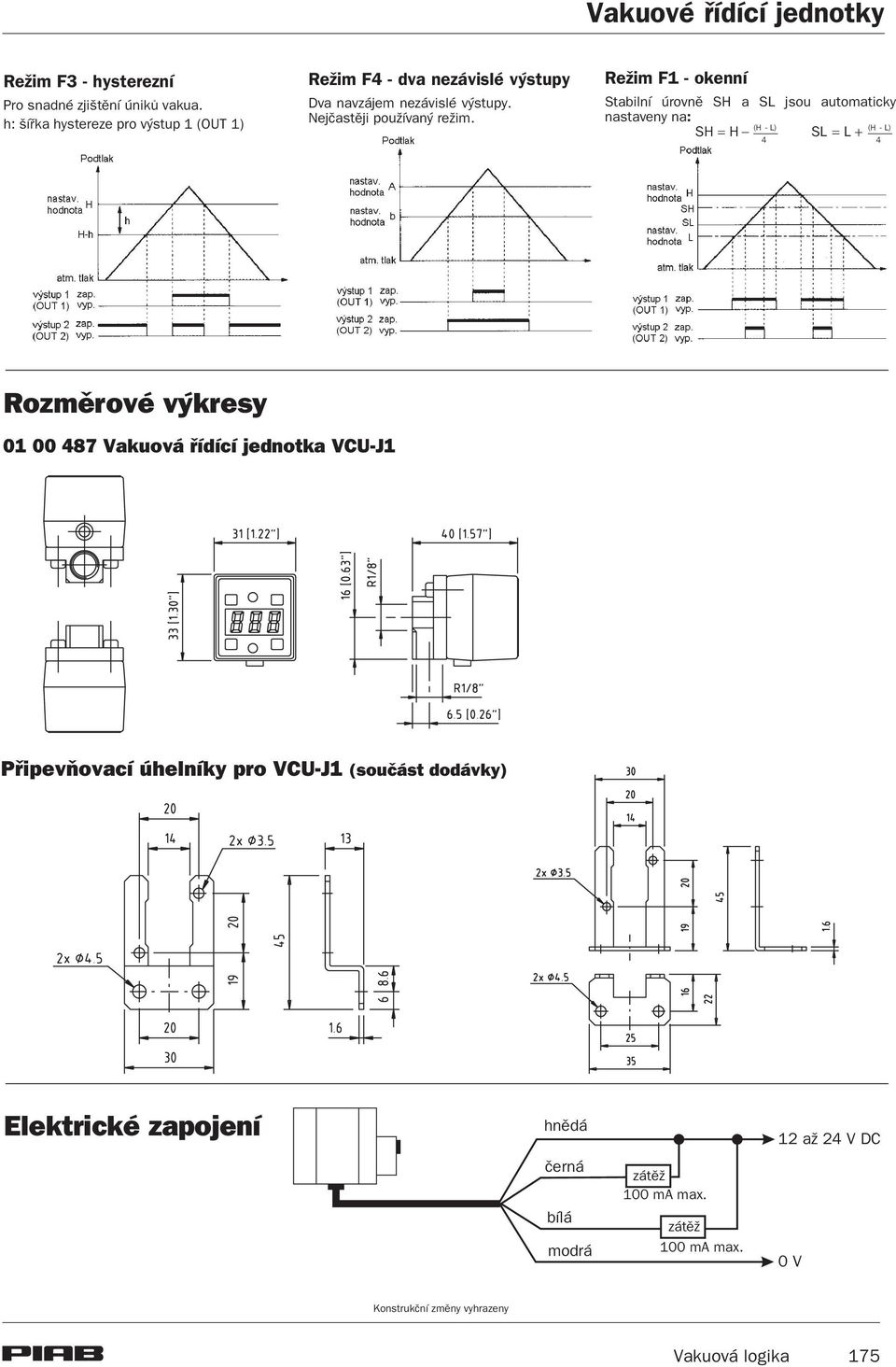

17 Vakuové øídící jednotky Re im F3 - hysterezní Pro snadné zjištìní únikù vakua. h: šíøka hystereze pro výstup 1 (OUT 1) Re im F4 - dva nezávislé výstupy Dva navzájem nezávislé výstupy. Nejèastìji pou ívaný re im. Re im F1 - okenní Stabilní úrovnì SH a SL jsou automaticky nastaveny na: (H - L) SH ' H # SL ' L ( 4 (H - L) 4 Rozmìrové výkresy Vakuová øídící jednotka VCU-J1 Pøipevòovací úhelníky pro VCU-J1 (souèást dodávky) Elektrické zapojení hnìdá èerná bílá modrá zátì 100 ma max. zátì 100 ma max. 12 a 24 V DC 0V Vakuová logika 175

18 Vakuové øídící jednotky Technická data Vakuová øídící jednotka Typ VCU-J2! Programovatelný èíslicový vakuový snímaè.! 8mm LED zobrazovaè.! Pìt volitelných jednotek: -kpa, -gf/cm 2 -mmhg, -mbar, -psi.! Dva výstupy NO PNP.! Jeden analogový výstup 1 5V.! Osm rùzných ovládacích re imù. Typ VCU-J2 Objednací èíslo Médium vzduch, neagresivní plyn Porovnávací tlak mìøení je vzta eno k atmosférickému tlaku Rozsah, jednotky tlaku a 99.9 kpa, -999 a 999 gf/cm 2, -760 a 760 mmhg, -16 a 16 psi, -999 a 999 mbar Max. vstupní tlak 0.20 MPa Zobrazení 3-místný èervený LED zobrazovaè, 8 mm Pracovní teplota -10 C 50 C Materiál PC, POM, PBT, Al Hmotnost 80g (vèetnì 2 m pøívodního kabelu) Napájecí napìtí V DC Spotøeba max. 70 ma Spínací výstup Poèet spínacích výstupù 2 Spínací výstup PNP otevøený kolektor Nastavení spínacího tlaku tlaèítky Indikace sepnutí výstup 1 (OUT1) - zelená LED, výstup 2 (OUT2) - èervená LED (svítí pøi sepnutém výstupu) Teplotní chyba &3% z celkového rozsahu ( 0 50 C) Spínací hystereze 0-30 kpa (nastavitelná) Max. výstupní proud 100 ma Spínací èas max. 5 ms Analogový výstup Výstupní napìtí 1 5 V Napìtí pøi nulovém tlaku 1&0.1 V Rozsah napìtí 4&0.1 V Krytí IP 65 Odolnost proti nárazu max. 10 G (3x) Pøípoj vakua NPSF 1/8" Funkce Zvolená hodnota Výstup výstup 1 výstup 2 Re im oddìlený okenní okenní oddìlený komparátor komparátor Prùbìh H L A B H L A B nastavení 1 minimum - nastavení 1 maximum - nastavení 2 nastavení 2 minimum - nastavení 1 maximum - nastavení 2 Popis prùbìhù H, L, AaB Oddìlený re im Prùbìh H Prùbìh L Re im okenního komparátoru Prùbìh A Prùbìh B 176 Vakuová logika

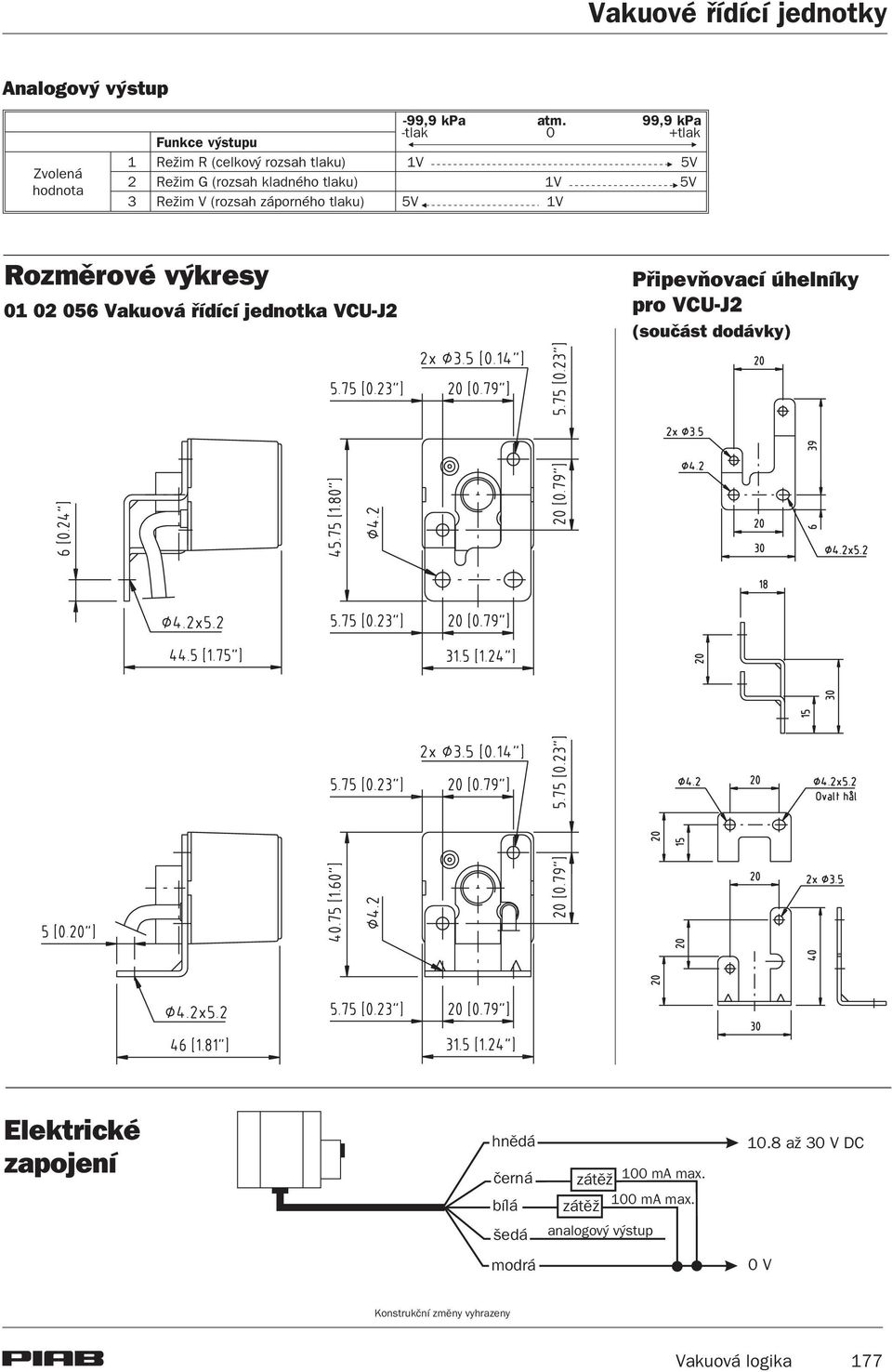

19 Vakuové øídící jednotky Analogový výstup Zvolená hodnota -99,9 kpa atm. 99,9 kpa -tlak 0 +tlak Funkce výstupu 1 Re im R (celkový rozsah tlaku) 1V 5V 2 Re im G (rozsah kladného tlaku) 1V 5V 3 Re im V (rozsah záporného tlaku) 5V 1V Rozmìrové výkresy Vakuová øídící jednotka VCU-J2 Pøipevòovací úhelníky pro VCU-J2 (souèást dodávky) Elektrické zapojení hnìdá èerná bílá zátì 100 ma max. 100 ma max. zátì 10.8 a 30 V DC šedá analogový výstup modrá 0V Vakuová logika 177

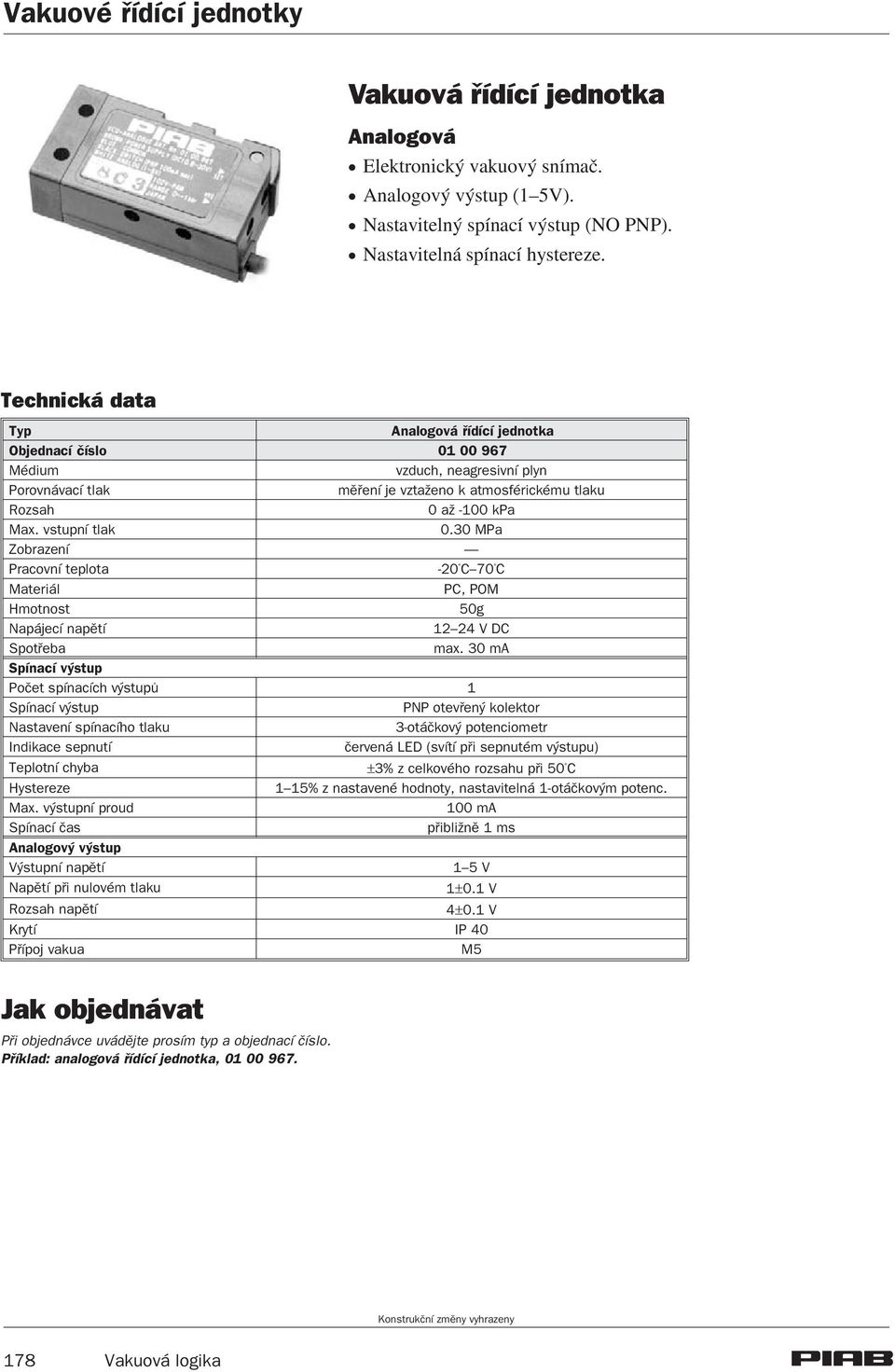

20 Vakuové øídící jednotky Vakuová øídící jednotka Analogová! Elektronický vakuový snímaè.! Analogový výstup (1 5V).! Nastavitelný spínací výstup (NO PNP).! Nastavitelná spínací hystereze. Technická data Typ Analogová øídící jednotka Objednací èíslo Médium vzduch, neagresivní plyn Porovnávací tlak mìøení je vzta eno k atmosférickému tlaku Rozsah 0 a -100 kpa Max. vstupní tlak 0.30 MPa Zobrazení Pracovní teplota -20 C 70 C Materiál PC, POM Hmotnost 50g Napájecí napìtí V DC Spotøeba max. 30 ma Spínací výstup Poèet spínacích výstupù 1 Spínací výstup PNP otevøený kolektor Nastavení spínacího tlaku 3-otáèkový potenciometr Indikace sepnutí èervená LED (svítí pøi sepnutém výstupu) Teplotní chyba &3% z celkového rozsahu pøi 50 C Hystereze 1 15% z nastavené hodnoty, nastavitelná 1-otáèkovým potenc. Max. výstupní proud 100 ma Spínací èas pøibli nì 1 ms Analogový výstup Výstupní napìtí 1 5 V Napìtí pøi nulovém tlaku 1&0.1 V Rozsah napìtí 4&0.1 V Krytí IP 40 Pøípoj vakua M5 Jak objednávat Pøi objednávce uvádìjte prosím typ a objednací èíslo. Pøíklad: analogová øídící jednotka, Vakuová logika

21 Vakuové øídící jednotky Rozmìrové výkresy Analogová øídící jednotka Funkce Elektrické zapojení Vakuová logika 179

22 VacuProcessor MCE4A-001 a MCE4A-008 VacuProcessor Typ MCE4A-001 a MCE4A-008 Elektrický systém pro ovládání vakua.! Ve spojení s externím programovatelným ovládáním lze spínat prùtok vakua ve ètyøech samostatných kanálech.! Odstraòuje nebo minimalizuje únik vakua, který je nejèastìji zpùsoben neobsazením nebo opotøebením nìkterých pøísavek.! Automaticky rozpozná únik vakua z vakuového kanálu a umo ní jeho uzavøení. Vakuová pumpa proto nemusí být pøedimenzována pro vyrovnání velkých únikù vakua.! Vhodné pro manipulaci s porézními i neporézními materiály.! Vysoké poèáteèní sání je vytvoøeno v ka dé pøipojené pøísavce.! Urèeno pro vakuové pumpy velikosti Technická data Typ MCE4A-001 MCE4A-008 Objednací èíslo Èinnost jednotka pro ovládání vakua ve ètyøech samostatných kanálech Èistota nasávaného vzduchu max. velikost èástic 40 )m Rozsah, (-kpa) Napájecí napìtí 24VDC Max. nasávané mno ství vzduchu 4 x 0.1 Nl/s 4 x 0.83 Nl/s Svìtlost 4 x 0.8 mm 4 x 2.3 mm Typ vakuových ventilù 4 x DP SE 4 x DP SE Pøíkon cívek ventilù 4 x 0.6 W 4 x 2.5 W Indikace sepnutí ventilù 4 x èervená LED Manuální ovládání ventilù 4 x tlaèítko Typ vakuových spínaèù 4 x induktivní univerzální NO/NC/PNP/NPN Výstupní proud, max. 4 x 200mA Nastavení vak. spínaèù 4 x šroub Hystereze, (kpa) 2 Pracovní teplota -18 C 65 C -18 C 50 C Materiál PAA6 PA66, Al, SS, NBR, PA6, PBT, nikl, POM, mosaz, CR Hmotnost 0.9 kg Velikost doporuèené vakuové pumpy PIAB Pøipojení elektrické 25-pólový konektor (zásuvka) Pøipojení vakuové pumpy vnitøní NPSF 1/8" Pøipojení vakuových kanálù 4 x pøípoj na hadièku 4/2, M5 4 x vnitøní NPSF 1/8" Jak objednávat Pøi objednávce uvádìjte prosím typ a objednací èíslo. Pøíklad: VacuProcessor MCE4A-001, Vakuová logika

23 VacuProcessor MCE4A-001 a MCE4A-008 Pøipojení a funkce Pøipojení 1. Pøipoj vakuové pumpy. 2. Ètyøi samostatné vakuové kanály (pøívody k pøísavkám) pólový konektor pro pøipojení napájecího napìtí a øídícího systému (PC, PLC nebo podobný), elektrické zapojení na stranì Nastavitelné vakuové spínaèe, které dávají signál o tìsnosti jednotlivých vakuových kanálù. Funkce samotìsnícího systému! Obvod zapojit dle výše uvedeného popisu.! Èasovaè externí øídící jednotky otevøe všechny vakuové ventily na dobu potøebnou pro vytvoøení vakua v systému.! Vakuové spínaèe dají øídící jednotce signál o úrovni vakua v jednotlivých kanálech.! Vakuový ventil se uzavøe, jestli e k nìmu pøíslušný vakuový spínaè nedá signál o dostateèné úrovni vakua.! Tím je netìsný vakuový kanál uzavøen (napøíklad pøi neobsazené nebo opotøebované pøísavce).! Poznámka: vakuové ventily mohou být ovládány také samostatnì (dle potøeby otevøeny nebo uzavøeny). Vakuová logika 181

24 VacuProcessor MCE4A-001 a MCE4A-008 Rozmìrové výkresy MCE4A Pøípoje vakuových kanálù 2. Pøipojení vakuové pumpy, vnitøní NPSF 1/8" 3. Elektrický pøípoj, 25-pólový konektor 4. Nastavitelné vakuové spínaèe 5. Pomocné manuální ovládání ventilù 6. LED indikace otevøení ventilù MCE4A Vakuová logika

25 VacuProcessor MCE4A-001 a MCE4A-008 Elektrické zapojení Vakuová logika 183

26 Systémy pro regulaci vakua a úsporu stl. vzduchu pøehled typù Typ Vacustat 1 Vacustat 2 ES 25/1 Pou ití Technická data Materiál Rozmìry DxŠxV mm Vacustat 1 s malou hysterezí Vacustat je vakuem ovládaný ventil, který automaticky minimalizuje spotøebu energie u vakuových pump napájených stlaèeným vzduchem. Je plnì pneumatický (bez pøívodu elektrické energie). Vacustat s malou hysterezí je vhodný napøíklad pro laboratorní aplikace. Rozsah: (-kpa) Hystereze: 2 kpa Jmenovitý prùtok vzduchu: 8.6 Nl/s (vhodné pro vakuové pumpy PIAB se zpìtným ventilem do velikosti modelové øady Classic) ivotnost > cyklù PA66, PA6, POM, PUR, NBR, SS, Al, niklovaná mosaz Vacustat 2 s velkou hysterezí Vacustat je vakuem ovládaný ventil, který automaticky minimalizuje spotøebu energie u vakuových pump napájených stlaèeným vzduchem. Je plnì pneumatický (bez pøívodu elektrické energie). Vacustat s velkou hysterezí je vhodný napøíklad pro pou ití v manipulaèní technice. Rozsah: (-kpa) Hystereze: 8 kpa Jmenovitý prùtok vzduchu: 8.6 Nl/s (vhodné pro vakuové pumpy PIAB se zpìtným ventilem do velikosti modelové øady Classic) ivotnost > cyklù PA66, PA6, POM, PUR, NBR, SS, Al, niklovaná mosaz ES-25/1 (Energy Saving device) ES-25/1 obsahuje vakuem ovládaný ventil, který automaticky minimalizuje spotøebu energie u vakuových pump napájených stlaèeným vzduchem. Je plnì pneumatický (bez pøívodu elektrické energie). ES-25/1 je vestavìn do skøíòky a je vybaven manometrem a vakuometrem. Rozsah: (-kpa) Hystereze: 15 kpa Jmenovitý prùtok vzduchu: 25 Nl/s (vhodné pro vakuové pumpy PIAB se zpìtným ventilem do velikosti modelové øady MidiFlex) Al, SS, PA66, NBR, niklovaná mosaz, ABS, PMMA, CuZn, PAA6 45 x 16 x max x 16 x max x 90 x max. 128 Pøípoje 2 x NPSF 1/8 a2xm5 2xNPSF 1/8 a2xm5 2xG1/2 2 x pøípoj na hadièku 4/2 M5 Strana Vakuová logika

27 Systémy pro regulaci vakua a úsporu stl. vzduchu pøehled typù Vacustat a ES vakuem ovládané ventily Velkou výhodou vakuových pump napájených stlaèeným vzduchem je jejich snadné øízení. To je mo né napøíklad pomocí vakuem ovládaného pneumatického ventilu, který souèastnì umo òuje minimalizovat spotøebu energie vakuové pumpy. Tento ventil pøi dosa ení po adované úrovnì vakua odpojí pøívod stlaèeného vzduchu do vakuové pumpy. Ta musí být vybavena vestavìným zpìtným ventilem, který zabrání úniku vakua ze systému. Vakuem ovládaný ventil je znovu otevøen pøi poklesu úrovnì vakua pod pøípustnou úroveò. Zaøízení pro úsporu stlaèeného vzduchu a regulaci úrovnì vakua je dodáváno buï vestavìné do skøíòky jako ES (Energy Saving device), nebo jako samostatný prvek nazývaný Vacustat. Funkce ES a Vacustatu ve vakuovém obvodu je svým zpùsobem podobná funkci termostatu v topném systému. Porovnávací tabulka Vacustatu a ES Vakuem ovládaný ventil Jmenovitý pracovní prùtok Pro ovládání vakuových pump PIAB model Nastavení po adované úrovnì vakua Vestavìno do skøíòky Vestavìný manometr a vakuometr Vacustat 1 nebo Nl/s Chip a Classic ano, knoflíkem ne ne ES-25/1 25 Nl/s Chip a Midiflex a Round ano, knoflíkem ano ano Vakuová logika 185

28 Systémy pro regulaci vakua a úsporu stlaèeného vzduchu Funkce Vakuem øízený ventil uzavøe pøívod stlaèeného vzduchu k pumpì pøi dosa ení nastavené vypínací úrovnì vakua (1). Tuto úroveò lze nastavit knoflíkem. Netìsnostmi ve vakuovém obvodu poklesne za urèitý èas úroveò vakua na spínací úroveò (2). Ventil je znovu otevøen a do opìtovného dosa ení nastavené vypínací úrovnì (3), atd. Vakuum Vakuem ovládaný ventil - Vacustat Vacustat je vakuem ovládaný, v klidu otevøený 2/2 pneumatický ventil s nastavitelnou spínací úrovní vakua. Vacustat 1 s malou hysterezí Vacustat 2 s velkou hysterezí! Funkce: minimalizuje spotøebu stlaèeného vzduchu ovládáním jeho prùtoku na vstupu do vakuové pumpy.! Vakuová pumpa musí být vybavena zpìtným ventilem.! Vacustat je doporuèen pro vakuové pumpy pou ívané v tìsných systémech.! Je dodáván ve dvou provedeních: Vacustat 1 s malou hysterezí a Vacustat 2 s velkou hysterezí. Schéma E A Nastavená vypínací úroveò Spínací úroveò Technická data Jak objednávat Hystereze Èas Pøi objednávce uvádìjte prosím typ a objednací èíslo. Pøíklad: Vacustat 1 s malou hysterezí, C B A = B = C = D = E = D Vakuová pumpa se zpìtným ventilem Vakuový spínaè Vacustat Ovládací ventil Pøísavka Vakuový filtr Typ Vacustat 1 s malou hysterezí Vacustat 2 s velkou hysterezí Objednací èíslo Médium stlaèený vzduch, filtrovaný 40 )m, nepøimazávaný Provedení 2/2 v klidu otevøený membránový ventil ovládaný vakuem Rozsah tlaku, MPa Zpùsob ovládání pneumatické Svìtlost, mm 3.7 Jmenovitý prùtok, Nl/s 8.6 k v 7.8 ivotnost, cyklù > Rozsah, (-kpa) nastavitelný Hystereze, kpa 2 8 Pracovní teplota 0 C 60 C Materiál PA66, PA6, POM, PUR, NBR, SS, Al, niklovaná mosaz Hmotnost, g 65 Urèeno pro vak. pumpy PIAB velikost Pøipojení 2 x NPSF 1/8 a2xm5 Pøíslušenství Typ Sada pro pøipojení Vacustatu Objednací èíslo Vakuová logika

29 Systémy pro regulaci vakua a úsporu stlaèeného vzduchu Rozmìrové výkresy Vacustat 1 s malou hysterezí Vacustat 2 s velkou hysterezí Sada pro pøipojení Vacustatu Pøímá montá na vakuovou pumpu 1. Pøímé šroubení, vnìjší G1/8" D=4 2. Pøímé šroubení, vnìjší G1/8" D=8 3. Adaptér, vnìjší G1/8" D=8 4. Redukce NPT1/4" G1/8" 5. Redukce G1/2" G1/8" 6. Tìsnìní G1/2" 7. Hadièka 8/5.5 1m Samostatná montá Vakuová logika 187

30 Systémy pro regulaci vakua a úsporu stlaèeného vzduchu ES (Energy Saving Device) Pneumatická jednotka ES-25/1 minimalizuje spotøebu energie vakuových pump napájených stlaèeným vzduchem. Typ ES-25/1! Pneumatický øídící systém pro vakuové pumpy napájené stlaèeným vzduchem.! Jmenovitý prùtok 25 Nl/s.! Funkce ES je podobná funkci termostatu v topném systému.! Urèeno pro tìsné nebo mírnì netìsné vakuové obvody, ve kterých je mo né udr et po adovanou úroveò vakua.! ES pracuje pouze s vakuovými pumpami opatøenými zpìtným ventilem.! Dodáváno s pøipevòovacími úhelníky. Technická data Typ ES-25/1 Objednací èíslo Médium Provedení Zpùsob ovládání stlaèený vzduch, filtrovaný 40 )m, nepøimazávaný jednotka pro minimalizaci spotøeby energie pneumatické Rozsah tlaku, MPa Svìtlost, mm 6.3 Jmenovitý prùtok, Nl/s 25 K v 22.7 ivotnost, cyklù > Rozsah (-kpa) nastavitelný Hystereze, kpa 15 Zobrazení úrovnì vakua Zobrazení úrovnì vstupního tlaku Pracovní teplota Materiál vakuometr manometr -10 C 60 C Al, SS, PA66, NBR, niklovaná mosaz, ABS, PMMA, CuZn, PAA6 Hmotnost, g 1000 Urèeno pro vakuové pumpy PIAB do velikosti 320 Pøipojení 2 x G 1/2 a 2 x pøípoj na hadièku 4/2 M5 Jak objednávat Pøi objednávce uvádìjte prosím typ a objednací èíslo. Pøíklad: ES-25/1, Vakuová logika

31 Systémy pro regulaci vakua a úsporu stlaèeného vzduchu Funkce Vakuum Vakuem øízený ventil uzavøe pøívod stlaèeného vzduchu k pumpì pøi dosa ení nastavené vypínací úrovnì vakua (1). Tuto úroveò lze nastavit knoflíkem. Netìsnostmi ve vakuovém obvodu poklesne za urèitý èas úroveò vakua na spínací úroveò (2). Ventil je znovu otevøen a do opìtovného dosa ení nastavené vypínací úrovnì (3), atd. Nastavená vypínací úroveò Spínací úroveò Hystereze Èas Rozmìrové výkresy ES-25/1 Pøipevòovací úhelníky pro ES-25/1 (souèást dodávky) 1. Pøípoj stlaèeného vzduchu, vnitøní závit G 1/2 2. Pøípoj vakua, pøípoj na hadièku 4/2 M5 3. Pøípoj vakuové pumpy, vnitøní závit G 1/2 4. Pøípoj pro manometr, pøípoj na hadièku 4/2 M5 5. Vakuometr 6. Manometr Vakuová logika 189

32 Elektromagneticky ovládané ventily pøehled typù Typ Elektromagneticky ovládané 2/2 ventily DIP 16 DIP 55 DIP 150 Schématická znaèka Pou ití DIP16 je elektromagneticky ovládaný, v klidu uzavøený 2/2 ventil. Je vhodný pro ovládání pøívodu stlaèeného vzduchu vakuových pump PIAB Chip a MiniSystem do velikosti 10. Pou ívá se také ve stavebnicových vakuových jednotkách MVU a v blokovém propojovacím systému. Elektrický pøípoj mù e být v provedení pro nástrèný nebo DIN(c) konektor. DIP55 je elektromagneticky ovládaný 2/2 ventil. K dispozici je ve dvou provedeních - v klidu uzavøeno nebo otevøeno. Je vhodný pro ovládání pøívodu stlaèeného vzduchu vakuových pump PIAB do velikosti Classic. Elektrický pøípoj mù e být v provedení pro nástrèný nebo DIN(c) konektor. DIP150 je elektromagneticky ovládaný, v klidu uzavøený 2/2 ventil. Je vhodný pro ovládání pøívodu stlaèeného vzduchu vakuových pump PIAB do velikosti modelu MidiFlex. Elektrický pøípoj mù e být v provedení pro nástrèný nebo DIN(c) konektor. Technická data Jmenovitý prùtok: 0.66 Nl/s. Cívka: 24 VDC. Jmenovitý prùtok: 8.6 Nl/s. Cívka: 24 VDC. Jmenovitý prùtok: 25 Nl/s. Cívka: 24 VDC. Materiál Ni, Al, SS, POM, CuZn, NBR Ni, Al, SS, POM, CuZn, NBR, PA66, PUR Ni, Al, SS, POM, CuZn, NBR, PPS Rozmìry DxŠxV mm 44.5 x 15.9 x max (rozmìry vèetnì konektoru) 46.5 x 16.4 x max. 73 (rozmìry vèetnì konektoru) 62.5 x 44 x max (rozmìry vèetnì konektoru) Pøípoje 2 x M5 2 x NPSF 1/8" 2 x G3/8" Strana Vakuová logika

33 Elektromagneticky ovládané ventily pøehled typù Elektromagneticky ovládané 3/2 ventily DI DG DP DS DI je elektromagneticky ovládaný, v klidu uzavøený nebo otevøený 3/2 ventil. Je urèen pro montá na pøipojovací desku a je vhodný pro ovládání stlaèeného vzduchu i vakua. Elektrický pøípoj mù e být v provedení pro nástrèný nebo DIN(c) konektor. Jmenovitý prùtok: 0.33 Nl/s Cívka: 24 VDC. DG je elektromagneticky ovládaný, v klidu uzavøený nebo otevøený 3/2 ventil pro stlaèený vzduch a vakuum. Na pøípoji 2 je opatøen vnìjším závitem 1/8 a je tak vhodný pro pøímou montá k vakuovým pumpám PIAB model Chip a MiniSystem jako ovládací nebo zavzdušòovací ventil. Elektrický pøípoj mù e být v provedení pro nástrèný nebo DIN(c) konektor. Jmenovitý prùtok: 0.66 Nl/s Cívka: 24 VDC. DP je elektromagneticky ovládaný, v klidu uzavøený nebo otevøený 3/2 ventil. K dispozici jsou tøi rùzná provedení s rozdílným prùtokem, z nich jedno je urèeno pro vakuum. Elektrický pøípoj mù e být v provedení pro nástrèný nebo DIN(c) konektor. Jmenovitý prùtok: 0.33, 0.66 a 0.83*Nl/s. Cívka: 24 VDC. * prùtok vakua DS je elektromagneticky ovládaný, v klidu uzavøený nebo otevøený 3/2 ventil. Pøípoje 1 a 2 jsou umístìny v jedné ose a je proto vhodný i pro montá do omezeného prostoru. Urèen je pro ovládání stlaèeného vzduchu i vakua. Elektrický pøípoj mù e být v provedení pro nástrèný nebo DIN(c) konektor. Jmenovitý prùtok: 0.66 Nl/s. Cívka: 24 VDC. Ni, Al, SS, POM, CuZn, NBR Ni, Al, SS, POM, CuZn, NBR Ni, Al, SS, POM, CuZn, NBR Ni, Al, SS, POM, CuZn, NBR 44.5 x 15.9 x max (rozmìry vèetnì konektoru) 60 x 15.9 x max (rozmìry vèetnì konektoru) 44.5 x 15.9 x max (rozmìry vèetnì konektoru) 44.5 x 15.9 x max (rozmìry vèetnì konektoru) 2 x prùmìr 1.8 a M5 2 x M5 a BSPT 1/8 3 x M5 3 x M Vakuová logika 191

34 Elektromagneticky ovládané 2/2 ventily Elektromagneticky ovládané 2/2 ventily Elektromagneticky ovládané ventily pro stlaèený vzduch. Typ DIP16! Ventil VYPNUTO/ZAPNUTO.! Pøípoje M5.! Cívka 2,5 W.! Elektrický pøípoj: nástrèný nebo DIN (c) konektor.! Vhodné pro PIAB vakuové pumpy Chip a MiniSystem do velikosti 10.! Jsou také vhodné pro spojení s vakuovou pumpou MiniSystem pomocí blokového propojovacího systému (viz str ).! Indikace sepnutí LED. Technická data Typ DIP PEN DIP PDN Objednací èíslo Médium Provedení stlaèený vzduch, filtrovaný 40 )m, nepøimazávaný elektromagneticky ovládaný sedlový 2/2 ventil, v klidu uzavøený Svìtlost, mm 1.6 Jmenovitý prùtok, Nl/s 0.66 K v 0.6 Rozsah tlaku, MPa Frekvence spínání, Hz >160 ivotnost, cyklù Pracovní teplota Materiál -18 C 50 C Ni, Al, SS, POM, CuZn, NBR Hmotnost, g 55 Napájecí napìtí, V DC 24 Krytí s konektorem DIN (c): IP65 Pøíkon cívky, W 2.5 Elektrický pøípoj nástrèný konektor* DIN (c)* Ovládání vak. pump PIAB velikost 5 10 Povolená doba sepnutí 100% * Konektory je tøeba objednat samostatnì, viz strana 206. Jak objednávat Pøi objednávce uvádìjte prosím typ a objednací èíslo. Pøíklad: DIP PEN, Vakuová logika

35 Elektromagneticky ovládané 2/2 ventily Rozmìrové výkresy , DIP PEN , DIP PDN Vakuová logika 193

36 Elektromagneticky ovládané 2/2 ventily Elektromagneticky ovládané 2/2 ventily Elektromagneticky ovládané ventily pro stlaèený vzduch. DIP55NC Typ DIP55! Ventil VYPNUTO/ZAPNUTO.! Pøípoje NPSF 1/8.! Cívka 0.6 W.! Elektrický pøípoj: nástrèný nebo DIN (c) konektor.! Vhodné pro PIAB vakuové pumpy do velikosti Classic.! Indikace sepnutí LED.! Manuální ovládání. DIP55NO Technická data Typ DIP55NC 2406SE DIP55NC 2406SD DIP55NO 2406SE DIP55NO 2406SD Objednací èíslo Médium stlaèený vzduch, filtrovaný 40 )m, nepøimazávaný Provedení el. ovl. membránový 2/2 ventil, v klidu uzavøený el. ovl. membránový 2/2 ventil, v klidu otevøený Svìtlost, mm 3.7 Jmenovitý prùtok, Nl/s 8.6 K v 7.8 Rozsah tlaku, MPa ivotnost, cyklù > Pracovní teplota Materiál -0 C 60 C Ni, Al, SS, POM, CuZn, NBR, PA66, PUR Hmotnost, g 90 Napájecí napìtí, V DC 24 Krytí s konektorem DIN (c): IP65 Pøíkon cívky, W 0.6 Elektrický pøípoj nástrèný konektor* DIN (c)* nástrèný konektor* DIN (c)* Ovládání vak. pump PIAB velikost Povolená doba sepnutí 100% * Konektor je souèástí dodávky. Jak objednávat Pøi objednávce uvádìjte prosím typ a objednací èíslo. Pøíklad: DIP SE, Vakuová logika

37 Elektromagneticky ovládané 2/2 ventily Rozmìrové výkresy , DIP55 NC 2406 SE , DIP55 NC 2406 SD , DIP55 NO 2406 SE , DIP55 NO 2406 SD Objednací èíslo Elektrický pøípoj A mm , nástrèný konektor , konektor DIN (c) B mm C mm Vakuová logika 195

38 Elektromagneticky ovládané 2/2 ventily Elektromagneticky ovládané 2/2 ventily Elektromagneticky ovládané ventily pro stlaèený vzduch. Typ DIP150! Ventil VYPNUTO/ZAPNUTO.! Pøípoje G 3/8.! Cívka 0.6 W.! Elektrický pøípoj: nástrèný nebo DIN (c) konektor.! Vhodné pro PIAB vakuové pumpy do velikosti MidiFlex.! Indikace sepnutí LED.! Manuální ovládání. Technická data Typ DIP SE DIP SD Objednací èíslo Médium Provedení stlaèený vzduch, filtrovaný 40 )m, nepøimazávaný elektromagneticky ovládaný sedlový 2/2 ventil, v klidu uzavøený Svìtlost, mm 6.3 Jmenovitý prùtok, Nl/s 25 K v 22.7 Rozsah tlaku, MPa ivotnost, cyklù > Pracovní teplota Materiál -18 C 65 C Ni, Al, SS, CuZn, NBR, POM, PPS Hmotnost, g 285 Napájecí napìtí, V DC 24 Krytí s konektorem DIN (c): IP65 Pøíkon cívky, W 0.6 Elektrický pøípoj nástrèný konektor* DIN (c)* Ovládání vak. pump PIAB velikost Povolená doba sepnutí 100% * Konektory je tøeba objednat samostatnì, viz strana 206. Jak objednávat Pøi objednávce uvádìjte prosím typ a objednací èíslo. Pøíklad: DIP SE, Vakuová logika

39 Elektromagneticky ovládané 2/2 ventily Rozmìrové výkresy , DIP SE , DIP SD Vakuová logika 197

40 Elektromagneticky ovládané 3/2 ventily Elektromagneticky ovládané 3/2 ventily Elektromagneticky ovládané ventily pro vakuum a stlaèený vzduch. Typ DI! Pøípoje1a2-otvory prùmìr 1,8 mm, pøípoj 3 - závit M5.! Pro montá na pøipojovací desku (viz str. 206). Tìsnìní a šrouby jsou souèástí dodávky.! Svìtlost 0.8 mm! Vhodné pro vakuum a stlaèený vzduch.! Cívka 0.6 W.! Elektrický pøípoj: nástrèný nebo DIN (c) konektor.! Indikace sepnutí LED.! Manuální ovládání. Technická data Typ DI SE DI SD Objednací èíslo Médium Provedení vakuum a stlaèený vzduch, filtrovaný 40 )m, nepøimazávaný elektromagneticky ovládaný sedlový 3/2 ventil, v klidu uzavøený/otevøený Svìtlost, mm 0.8 Jmenovitý prùtok, Nl/s 0.33 k v 0.3 Rozsah tlaku, MPa Frekvence spínání, Hz >160 ivotnost, cyklù > Pracovní teplota Materiál -18 C 65 C Ni, Al, SS, POM, CuZn, NBR Hmotnost, g 55 Napájecí napìtí, V DC 24 Krytí s konektorem DIN (c): IP65 Pøíkon cívky, W 0.6 Elektrický pøípoj nástrèný konektor* DIN (c)* Ovládání vak. pump PIAB velikost 5 Povolená doba sepnutí 100 % * Konektory je tøeba objednat samostatnì, viz strana 206. Jak objednávat Pøi objednávce uvádìjte prosím typ a objednací èíslo. Pøíklad: DI SE, Vakuová logika

41 Elektromagneticky ovládané 3/2 ventily Rozmìrové výkresy , DI SE , DI SD Vakuová logika 199

42 Elektromagneticky ovládané 3/2 ventily Elektromagneticky ovládané 3/2 ventily Elektromagneticky ovládané ventily pro vakuum a stlaèený vzduch. Typ DG! Pøípoje1a3-vnitøní závit M5, pøípoj 2 - vnìjší závit BSPT 1/8.! Svìtlost 1.6 mm.! Vhodné pro vakuum a stlaèený vzduch.! Cívka 2.5 W.! Elektrický pøípoj: nástrèný nebo DIN (c) konektor.! Vhodné pro pøímou montá k vakuovým pumpám model MiniSystem a model Chip s pøípojovou deskou B a C.! Indikace sepnutí LED.! Manuální ovládání. Technická data Typ DG SE DG SD Objednací èíslo Médium Provedení vakuum a stlaèený vzduch, filtrovaný 40 )m, nepøimazávaný elektromagneticky ovládaný sedlový 3/2 ventil, v klidu uzavøený/otevøený Svìtlost, mm 1.6 Jmenovitý prùtok, Nl/s 0.66 k v 0.6 Rozsah tlaku, MPa Frekvence spínání, Hz >160 ivotnost, cyklù > Pracovní teplota Materiál -18 C 50 C Ni, Al, SS, POM, CuZn, NBR Hmotnost, g 55 Napájecí napìtí, V DC 24 Krytí s konektorem DIN(c): IP65 Pøíkon cívky, W 2.5 Elektrický pøípoj nástrèný konektor* DIN (c)* Ovládání vak. pump PIAB velikost 5 10 Povolená doba sepnutí 100 % * Konektory je tøeba objednat samostatnì, viz strana 206. Jak objednávat Pøi objednávce uvádìjte prosím typ a objednací èíslo. Pøíklad: DG SE, Vakuová logika

43 Elektromagneticky ovládané 3/2 ventily Rozmìrové výkresy , DG SE , DG SD Vakuová logika 201

44 Elektromagneticky ovládané 3/2 ventily Elektromagneticky ovládané 3/2 ventily Elektromagneticky ovládané ventily pro vakuum a stlaèený vzduch. Typ DP! 3x pøípoj vnitøní M5.! Svìtlost 0.8, 1.6 nebo 2.3 mm! DP ventil se svìtlostí 2.3 mm je urèen pouze pro vakuum.! Ventily se svìtlostí 0.8 a 1.6 mm jsou urèeny pro vakuum a stlaèený vzduch.! Cívka 0.6 W pro ventily se svìtlostí 0,8 mm.! Cívka 2.5 W pro ventily se svìtlostí 1.6 a 2.3 mm.! Elektrický pøípoj: nástrèný nebo DIN (c) konektor.! Jsou vhodné pro spojení s vakuovou pumpou MiniSystem pomocí blokového propojovacího systému (viz str ).! Indikace sepnutí LED.! Manuální ovládání. Technická data Typ DP SE DP SD DP SE DP SD DP SE DP SD Objednací èíslo Médium vakuum a stlaèený vzduch, filtrovaný 40 )m, nepøimazávaný vakuum Provedení elektromagneticky ovládaný sedlový 3/2 ventil, v klidu uzavøený/otevøený Svìtlost, mm Jmenovitý prùtok, Nl/s ** k v Rozsah tlaku, MPa Frekvence spínání, Hz >160 ivotnost, cyklù Pracovní teplota Materiál cívka 0.6 W: -18 C 65 C, cívka 2.5 W: -18 C 50 C Ni, Al, SS, POM, CuZn, NBR Hmotnost, g 55 Napájecí napìtí, V DC 24 Krytí s konektorem DIN(c): IP65 Pøíkon cívky, W Elektrický pøípoj nástrèný konektor* DIN (c)* nástrèný konektor* DIN (c)* nástrèný konektor* DIN (c)* Ovládání vak. pump PIAB velikost Povolená doba sepnutí 100 % * Konektory je tøeba objednat samostatnì, viz strana 206. ** Maximální nasávané mno ství vzduchu. Jak objednávat Pøi objednávce uvádìjte prosím typ a objednací èíslo. Pøíklad: DP SE, Vakuová logika

45 Elektromagneticky ovládané 3/2 ventily Rozmìrové výkresy , DP SE , DP SE , DP SE , DP SD , DP SD , DP SD Vakuová logika 203

46 Elektromagneticky ovládané 3/2 ventily Elektromagneticky ovládané 3/2 ventily Elektromagneticky ovládané ventily pro vakuum a stlaèený vzduch. Typ DS! 3x pøípoj vnitøní M5, pøípoje 1 a 2 v jedné ose.! Svìtlost 1.6 mm! Vhodné pro vakuum a stlaèený vzduch.! Cívka 2.5 W.! Elektrický pøípoj: nástrèný nebo DIN (c) konektor.! Indikace sepnutí LED.! Manuální ovládání. Technická data Typ DS SE DS SD Objednací èíslo Svìtlost, mm 1.6 Médium Provedení vakuum a stlaèený vzduch, filtrovaný 40 )m, nepøimazávaný elektromagneticky ovládaný sedlový 3/2 ventil, v klidu uzavøený/otevøený Jmenovitý prùtok, Nl/s 0.66 k v 0.6 Rozsah tlaku, MPa Frekvence spínání, Hz >160 ivotnost, cyklù Pracovní teplota Materiál -18 C 50 C Ni, Al, SS, POM, CuZn, NBR Hmotnost, g 55 Napájecí napìtí, V DC 24 Krytí s konektorem DIN (c): IP65 Pøíkon cívky, W 2.5 Elektrický pøípoj nástrèný konektor* DIN (c)* Ovládání vak. pump PIAB velikost 5 10 Povolená doba sepnutí 100 % * Konektory je tøeba objednat samostatnì, viz strana 206. Jak objednávat Pøi objednávce uvádìjte prosím typ a objednací èíslo. Pøíklad: DS SE, Vakuová logika

47 Elektromagneticky ovládané 3/2 ventily Rozmìrové výkresy , DS SE , DS SD Vakuová logika 205

48 Elektromagneticky ovládané ventily - pøíslušenství Pøíslušenství Pøíslušenství pro elektromagneticky ovládané ventily. Nástrèný konektor Nástrèný konektor! Pro ventily DIP16, DIP55 (je souèástí), DIP150, DI08, DP08, DP16, DP23, DG16 a DS16. DIN (c) konektor! Pro ventily DIP16, DIP55 (je souèástí), DIP150, DI08, DP08, DP16, DP23, DG16, DS16. Pøipojovací desky! Jednomístná a ètyømístná základna pro ventily DI08. DIN (c) konektor Pøipojovací desky Technická data Typ nástrèný konektor DIN (c) konektor Objednací èíslo Napájecí napìtí, V DC 24 Pøíkon, W Materiál POM Hmotnost, g 10 Pøívodní kabel, m 2 Typ Pøipojovací deska M5 - jednomístná Pøipojovací deska M5 - ètyømístná Objednací èíslo Pøípoje 1 x M5 4 x M5 Materiál Hmotnost, g 8 29 Pro ventily Al DI08 Pro ventily s kódem E* s kódem D** * pøíklad: DG SE ** pøíklad: DG SD Jak objednávat Pøi objednávce uvádìjte prosím typ a objednací èíslo. Pøíklad: nástrèný konektor, Vakuová logika

49 Elektromagneticky ovládané ventily - pøíslušenství Rozmìrové výkresy , DIN (c) konektor , jednomístná pøipojovací deska M5 1. Vstup stlaèeného vzduchu M5 2. Výstup stlaèeného vzduchu M , ètyømístná pøipojovací deska M5 1. Vstup stlaèeného vzduchu M5 2. Výstup stlaèeného vzduchu M5 Vakuová logika 207

50 Stavebnicové vakuové jednotky MVU pøehled typù Typ MVU 001 MVU 002 MVU 003 Schématická znaèka Pou ití Elektrické ovládání vakuové pumpy a zavzdušnìní. Vakuová pumpa MiniSystem M10 nebo X10 se zpìtným ventilem. Ovládací a zavzdušòovací ventil s DIN (c) konektorem. Elektrické ovládání vakuové pumpy a snímání úrovnì vakua. Vakuová pumpa MiniSystem M10 nebo X10. Ovládací ventil s DIN (c) konektorem. Nastavitelný indukèní univerzální vakuový spínaè (PNP/NPN/NO/NC) pro snímání úrovnì vakua. Elektrické ovládání vakuové pumpy a zavzdušnìní, snímání úrovnì vakua. Vakuová pumpa MiniSystem M10 nebo X10 se zpìtným ventilem. Ovládací a zavzdušòovací ventil s DIN (c) konektorem. Nastavitelný indukèní univerzální vakuový spínaè (PNP/NPN/NO/NC) pro snímání úrovnì vakua nebo funkci úspory stlaèeného vzduchu. Technická data Max. vakuum Max. vakuum Max. vakuum v. pumpa M10 v. pumpa X10 vak. pumpa M10 vak. pumpa X10 vak. pumpa M10 vak. pumpa X10-84 kpa -95 kpa -84 kpa -95 kpa -84 kpa -95 kpa Max. nasávané mno ství Max. nasávané mno ství Max. nasávané mno ství 1.2 Nl/s 1.0 Nl/s 1.2 Nl/s 1.0 Nl/s 1.2 Nl/s 1.0 Nl/s Rozmìry 128x96x60mm 128x96x85mm 128x96x85mm Pøípoje NPSF 1/8 NPSF 1/8 NPSF 1/8 Strana Vakuová logika

51 Stavebnicové vakuové jednotky MVU pøehled typù MVU 004 MVU 005 MVU 006 Elektrické ovládání vakuové pumpy a zavzdušnìní, snímání úrovnì vakua a funkce na úsporu stlaèeného vzduchu. Vakuová pumpa MiniSystem M10 nebo X10 se zpìtným ventilem. Ovládací a zavzdušòovací ventil s DIN (c) konektorem. Nastavitelný indukèní univerzální vakuový spínaè (PNP/NPN/NO/NC) pro snímání úrovnì vakua. Nastavitelný indukèní univerzální vakuový spínaè (PNP/NPN/NO/NC) pro funkci úspory stlaèeného vzduchu. Elektrické ovládání vakuové pumpy a snímání úrovnì vakua. Samostatné ovládání ètyø vakuových pøívodù. Vakuová pumpa MiniSystem M10 nebo X10 se zpìtným ventilem. Ovládací ventil s DIN (c) konektorem. Ètyøi ventily pro vakuum s DIN (c) konektorem Nastavitelný indukèní univerzální vakuový spínaè (PNP/NPN/NO/NC) pro snímání úrovnì vakua nebo funkci úspory stlaèeného vzduchu. Elektrické ovládání vakuové pumpy a snímání úrovnì vakua. Samostatné ovládání a snímání úrovnì vakua ètyø vakuových pøívodù. Vakuová pumpa MiniSystem M10 nebo X10 se zpìtným ventilem. Ovládací ventil s DIN (c) konektorem. Ètyøi ventily pro vakuum s DIN (c) konektorem Ètyøi nastavitelné indukèní univerzální vakuové spínaèe (PNP/NPN/NO/NC) pro snímání úrovnì vakua v samostatných pøívodech vakua. Nastavitelný indukèní univerzální vakuový spínaè (PNP/NPN/NO/NC) pro snímání úrovnì vakua vakuové pumpy. Zavzdušòovací ventil pro zavzdušnìní pøívodù vakua. Max. vakuum Max. vakuum Max. vakuum vak. pumpa M10 vak. pumpa X10 vak. pumpa M10 vak. pumpa X10 vak. pumpa M10 vak. pumpa X10-84 kpa -95 kpa -84 kpa -95 kpa -84 kpa -95 kpa Max. nasávané mno ství Max. nasáv. mno. (všechny vent. otevøeny) Max. nasávané mno ství 1.2 Nl/s 1.0 Nl/s 1.2 Nl/s 1.0 Nl/s 0.1 Nl/s / ventil 128x96x85mm 234x112x85mm 234x112x96 NPSF 1/8 NPSF 1/8 a pøípoje na hadièku 6/4 NPSF 1/8 a pøípoje na hadièku 6/ Vakuová logika 209

52 Stavebnicové vakuové jednotky MVU Stavebnicové vakuové jednotky Stavebnicové vakuové jednotky MVU jsou kompletní multifunkèní vakuové obvody sestavené pomocí PIAB blokového propojovacího systému. Typ MVU001M a MVU001X! Funkce: elektrické ovládání vakuové pumpy a zavzdušnìní.! Obsahuje vakuovou pumpu MiniSystem M10 nebo X10 se zpìtným ventilem.! Ovládací a zavzdušòovací ventil s DIN (c) konektorem.! Max. nasávané mno ství vzduchu: 1.2 Nl/s (pumpa M10), 1.0 Nl/s (pumpa X10).! Max. vakuum: -84 kpa (pumpa M10), -95 kpa (pumpa X10). Technická data Typ MVU001M MVU001X Objednací èíslo Provedení modulová multifunkèní vakuová jednotka Médium stlaèený vzduch, filtrovaný 40 )m, nepøimazávaný Rozsah tlaku, MPa Napájecí napìtí, V DC 24 Max. nasávané mno ství vzduchu, Nl/s Max. úroveò vakua, -kpa Spotøeba vzduchu, Nl/s Ventil pro ovládání stlaèeného vzduchu do vakuové pumpy DIP PDN (viz str. 192) Ventil pro zavzdušnìní vakuového obvodu DIP PDN (viz str. 192) Vakuová pumpa MiniSystem M10 (viz str ) MiniSystem X10 (viz str ) Pøívodní kabel ventil: bez kabelu (pøípoj pro DIN(c) konektor) LED na ventilech Pracovní teplota -18 C 50 C Úroveò hluku, dba Hmotnost, kg 0.34 Pøípoj stlaèeného vzduchu vnitøní NPSF 1/8" Pøípoj vakua vnitøní NPSF 1/8" Jak objednávat Pøi objednávce uvádìjte prosím typ a objednací èíslo. Pøíklad: MVU001M, Pøíslušenství Typ Objednací èíslo X* Základní montá ní deska A * je souèástí kompletní MVU jednotky 210 Vakuová logika
