1 LOKOMOTIVY 1. VŠEOBECNĚ 1.1 Konstrukční typ Lokomotiva je podvozková s uspořádáním náprav Bo Bo. Je normálně -rozchodná, určená pro provoz na proudovém systému 15kV 16,7Hz. Řada 1116 je určená navíc pro provoz na systému 25kV 50Hz. Je vybavena také zabezpečovacím zařízením EVM 120 pro provoz v Maďarsku. 1.2 Charakteristiky Nejvyšší rychlost.. Rozjezdová tažná síla. Nejvyšší výkon (booster) Trvalý výkon Maximální elektrická brzdná síla Maximální výkon vlakového topení Délka přes nárazníky Vzdálenost otočných čepů Rozvor podvozku Průměr hnacích dvojkolí (nové obruče) Nejmenší poloměr projížděného oblouku Služební hmotnost Typ brzdy Brzdící váha R + E Brzdící váha R Brzdící váha P + E Brzdící váha P Brzdící váha G Brzdící váha ruční zajišťovací brzdy 230 km/h 300 kn 7,0 MW 6,4 MW 150 kn 900 kva mm mm mm mm 120 m 86 t KE-GPR-E mz 180 t (209%) 140 t (163%) 100 t (116%) 67 t (78%) 67 t (78%) 25 t (29%) 2. MECHANICKÁ KONSTRUKCE 2.1 Pojezd a pohon Tažné a brzdné síly z ložiskového domku na rám podvozku se přenáší pomocí ojniček. Soustředně s vedením ložiskových domků jsou umístěny vinuté pružiny primárního vypružení. Tlumení vypružení dvojkolí je pomocí hydraulických tlumičů. Obr.01 : Dvojkolí s primárním vypružením Obr.02 : Tlumící prvky

2 Obr.03 : Ojnička - přenos tažných a brzdných sil 2.2 Podvozek s vysokovýkonným pohonem a brzdovou hřídelí (HAB) Rám podvozku je svařovaná konstrukce skříňového typu Obr.04 : Podvozek Přenos síly z trakčního motoru na dvojkolí je pomocí gumokloubového pohonu dutým hřídelem Obr.05 : Trakční motor s brzdovou hřídelí

3 Obr.06 : Vysokovýkoný pohon s brzdovou hřídelí a ojničkovou spojkou Obr.07 : Vysokovýkoný pohon - řez Přenos kroutícího momentu je od trakčního motoru přes velké ozubené kolo a přes něj a dutý hřídel vložené gumokloubové kardanové ojničky a vidlici na hnací dvojkolí

4 2.4 Umístění snímačů na dvojkolí Obr.08 : Umístění snímačů Snímače otáček trakčních motorů jsou zabudované v trakčních motorech a dodávají přesné informace o otáčkách do řídících bloků pohonu ( ASG ) pro regulaci kmitočtu. Obr.09 : Snímač otáček trakčního motoru Obr.10 : Snímač impulzů T3 dvojkolí vpravo Snímače impulzů dodávají do skluzové ochrany a bloků ASG signály o otáčkách dvojkolí 2.5 Chlazení Chlazení trakčního motoru Ventilátory trakčních motorů nasávají chladící vzduch v podélné části střechy a chladí příslušné trakční motory

5 Obr.11 : Ventilátor trakčního motoru Obr.12 : Nasávací otvor pro chlazení trakčního motoru Chladící věže Transformátor je chlazený olejem, proudové usměrňovače vodou. Do jedné chladící věže je umístěn jeden chladič trafooleje a jeden chladič vody proudového usměrňovače. Ve strojovně jsou dvě chladící věže v diagonálním uspořádání. Nasávací otvory chladících věží jsou umístěny ne střeše lokomotivy. Obr.13 : Schéma chladících okruhů Obr.14 : Uspořádání chlazení ve strojovně

6 Obr.15 : Nasávací otvor chladící věže Rozmístění přístrojů ve strojovně Obr.17 : Půdorys strojovny Obr.18a : Pravý řez strojovnou Obr.16 : Chladící věž

7 Obr.18b : Levý řez strojovnou 2.8 Mazání nákolků Mazání nákolků maže nákolky předních dvojkolí každého podvozku ve směru jízdy po ujetí vzdálenosti 200 metrů. Rozdělovací systém je zásobený tlakem vzduchu z hlavního vzduchojemu. Mazání je řízeno systémem ZSG. 3. TLAKOVZDUŠNÉ ZAŘÍZENÍ A BRZDA 3.1 Tlakovzdušné zařízení Všeobecně Většina pneumatických přístrojů, kohoutů a ventilů je soustředěna na rámu vzduchových přístrojů ve strojovně. Obr.19 : Rám vzduchových přístrojů

8 Obr.20 : Rám vzduchových přístrojů deska brzdových přístrojů Uzavírací kohouty na obr.20 označené červeně musí být v základní poloze vodorovně. Tlakovzdušný systém se dělí na dva okruhy : - systém hlavního okruhu - systém pomocného okruhu Hlavní vzduchový systém a) Výroba stlačeného vzduchu Výrobu stlačeného vzduchu zabezpečuje šroubový kompresor. Provozní tlak hlavního vzduchojemu se reguluje tlakovým spínačem kompresoru v rozmezí 8,5 až 10 barů. Stlačený vzduch jde z kompresoru přes dvoukomorový vysoušeč s integrovaným odolejovačem do hlavního vzduchojemu s obsahem 800 litrů, který je proti přetlaku chráněn dvěma pojišťovacími ventily. b) Hlavní vzduchové přístroje Po zapnutí akumulátorové baterie se otevře elektropneumatický ventil který pustí vzduch k vzduchovým přístrojům. V případě poruchy je možno tohoto dosáhnout ručně uzavíracím kohoutem nouzového otevření hlavního vzduchojemu. Z hlavního vzduchojemu jsou přímo napájené : - samočinná brzda ( zásobní vzduchojem, rozvaděč, brzdič ) - houkačky - pískovací zařízení - mazání nákolků - sedadlo strojvedoucího - speciální vzduchojem ( sloužící k napájení sběrače a hlavního vypínače během zprovozňování ) Přes upravovače tlaku jsou napájené : - přímočinná brzda 3,8 baru - pružinová brzda 5,5 baru - čistící zdrže 5,0 baru - sběrače proudu 3,5 baru - hlavní vypínač 5,0 baru

9 3.1.3 Pomocný vzduchový systém Výrobu stačeného vzduchu zabezpečuje pomocný kompresor ( jednostupňový, pístový ) který zásobuje : - speciální vzduchojem - sběrače - hlavní vypínač Odvodňování ( odvzdušňování ) a) samočinné odvodňování - odolejovač b) ruční odvodňování/odvzdušňování ( v dílně ) - hlavní vzduchojem 800 litrů - zásobní vzduchojem 2x75 litrů - vzduchojem pružinové brzdy 40 litrů - speciální vzduchojem 2x25 litrů Kondenzát ( kromě hlavního vzduchojemu ) se shromažďuje ve sběrací nádrži ze které se obsah vyprazdňuje v dílně. Obr.21 : Vzduchový rám zadní strana 3.2 Brzdové zařízení

10 3.2.1 Všeobecně Obr.22 : Schéma tlakového vzduchu brzda Lokomotiva je vystrojena vícestupňovou samočinnou brzdou s funkcí dobrzďování, elektropneumatickou přídavnou brzdou a pružinovou brzdou sloužící k zajištění odstavené lokomotivy. Navíc je lokomotiva vystrojena elektrickou rekuperační brzdou. Pro zamezení vysoké tepelné zátěže kol je použita kotoučová brzda. Na každém dvojkolí jsou umístěny dva brzdové kotouče na brzdové hřídeli ( HAB ). Brzdový válec jednoho brzdového kotouče na každém dvojkolí je vystrojen válcem pružinové brzdy. Obr.23 : Brzdový válec Z důvodu vysokého tepelného zatížení při rychlobrzdě z vysokých rychlostí ( při výpadku elektrické brzdy ) se používá brzdové obložení z kovového sintru. Nastavení při opotřebení brzdového obložení se provádí samočinně zabudovanými stavěči odlehlosti.

11 Obr.24 : Brzdové obložení Stav zabrzdění nebo odbrzdění kotoučové brzdy se zobrazuje indikátorem na podélníku. Obr.25 : Indikátory zabrzdění a odbrzdění kotoučové a pružinové brzdy jednoho podvozku Průběžná brzda ( samočinná brzda ) K ovládání průběžné brzdy slouží elektropneumatický brzdič Knorr. Polohy : - FŰ - plnění - vysokotlaký švih je deaktivován, hlavní potrubí se plní větším průřezem než v jízdní poloze brzdiče se samočinným nízkotlakým přebitím až do úrovně 6.8 baru. - FA - jízdní poloha - 1A VB - polohy provozního brzdění - SB - rychločinné brzdění mechanickým odvětráním hlavního potrubí. Brzdič se aktivuje směrovým spínačem v poloze V nebo R. Z hnacího vozidla resp.afb zadané elektrické požadované hodnoty se zpracují ve dvou řídících přístrojích brzdy ( BSG, viz bod ). Signál z aktivovaného BSG přes analogový měnič napájí reléový ventil který reguluje tlak v hlavním potrubí. Elektromagnetické ventily předbrzdění ( obr.22 ) přeruší řídící potrubí od rozvaděče k převaděčům tlaku v případě, že : - je v činosti elektrická brzda - při zapnutém dobrzďovacím účinku je tlak v hlavním potrubí >3.5 baru - je stisknuto odbrzďovací tlačítko Tím dojde k omezení účinku pneumatické brzdy. Vícestupňová tlaková brzda s režimy G P R je řízena rozvaděčem Knorr. Z důvodu použití kotoučové brzdy působí v poloze R spínače volby režimu vysoký stupeň obrzdění ( max 3.1 baru ) v nižším rozsahu rychlostí ( do 160km/h ).Při vyšších rychlostech ( nad 160km/h ) působí vždy nízký stupeň obrzdění ( max 1.6 baru ).Na rozdíl od starších hnacích vozidel není použit žádný zvláštní lokomotivní rozvaděč, ale normální rozvaděč použitý u osobních vozů. Proto nemůže být přebití odstraněno použitím odbrzďovacího tlačítka.nižší přebití je možno odstranit zvýšením tlaku v hlavním potrubí a použitím přizpůsobovacího tlačítka, vyšší přebití pouze mechanickým táhlem přímo na rozvaděči. Průběžnou brzdu elektropneumaticky brzděných vlaků je možno ovládat i pomocí vedení UIC ( systém DB ). Ve vlaku použitou záchranou brzdu je možno přemostit Přímočinná brzda ( nesamočinná brzda ) Na ovládání přídavné brzdy slouží elektropneumatické přídavné zařízení s následujícími polohami : - VLÖ - úplné odbrzdění normální jízdní poloha - LÖ - odbrzdění tlak v brzdovém válci se snižuje - O - tlak v brzdovém válci je stálý - BR - brzdění tlak v brzdovém válci se zvyšuje - VBR - úplné zabrzdění

12 Brzdící polohy působí vždy, odbrzďovací pouze na aktivovaném stanovišti strojvedoucího. Maximální tlak v brzdovém válci je 3.8 baru. Pokud se současně s elektrickou brzdou brzdí i přídavnou brzdou, účinek elektrické brzdy se postupně snižuje ( ohraničení celkové brzdné síly ). Přídavná brzda slouží přednostně k parkování a k posunu. Pokud se použije během jízdy ( ovladač není v poloze VLÖ ), následuje při rychlosti nad 60km/h po 4 sekundách, při rychlosti pod 60km/h po ujetí 700 metrů hlášení poruchy. Přídavná brzda je dálkově ovladatelná. Při použití jako řízené vozidlo se aktivuje vlastním ep-ventilem ze ZSG. Přídavná brzda se používá také jako : - zastavovací brzda AFB ( viz bod ) - kompenzační brzda při výpadku elektrické brzdy ( viz bod ) Pružinová brzda ( zajišťovací brzda ) Pružinovou brzdu je možno aktivovat tlačítky na spínacím panelu obsazeného i neobsazeného stanoviště strojvedoucího, ale uvolnit pouze z obsazeného stanoviště ( obr.26 ) Obr.26 : Spínací panel na stanovišti Obr.27 : Aktivace pruž. brzdy na podélníku lok. Aktivace je možná též na podélníku pod stanovištěm 1 ( obr.27 ). Uvolnění je možné jen tehdy, když je volič pružinové brzdy na spínacím panelu v poloze Aussen/Innnen (obr.26 ). Aby bylo vždy dostatek stlačeného vzduchu na uvolnění, jsou zásobeny pružinové zásobníky z vlastního 40 litrového zásobníku. Stav pružinových zásobníků je indikován ukazateli na podélníku a kontrolkou na tlačítku Federspeicher anlegen ( obr.28 ). Obr.28 : Ukazatel stavu pružinové brzdy

13 Pokud se použije pružinová brzda v průběhu jízdy V > 10km/h ( porucha např. přetrhnutá brzdová hadice ), následuje rychlobrzda. Při poruchách je možno pružinovou brzdu také odbrzdit impulzním ventilem na rámu tlakového vzduchu ( obr.29 ), nebo ručně táhlem ( obr.30 ) ( 4 pružinové válce 1 x silně zatáhnout ). Obr.29 : Impulzní ventil pruž. brzdy Obr.30 : Nouzové ovládání pruž. brzdy Čistící zdrže Při používání kotoučové brzdy nevzniká při brzdění žádný mechanický otěr a tím žádné zdrsnění jízdních ploch obručí. Zdrsňování se provádí cíleným, podle náprav selektivním broušením dvojkolí pomocí ASG. Za tím účelem je lokomotiva vystrojena čistícími zdržemi. Ovládání je výlučně pomocí ASG, které tyto zdrže samočinně ovládá i při nedostatku adheze. Obr.31 : Čistící zdrž Skluzová ochrana Lokomotiva je vystrojena nápravově-selektivní, mikroprocesorem řízenou skluzovou ochranou. Při pneumatickém brzdění ( průběžnou, resp. přídavnou brzdou ) se odpovídající tlak v brzdových válcích nastavuje pomocí ventilů skluzové ochrany. Při brzdění elektrickou brzdou zasahuje skluzová ochrana do regulace motorových proudů. V případě nebezpečí je možno vyloučit skluzovou ochranu pomocí tlačítka nouzové brzdy ( obr.32 ) Obr.32 : Umístění tlačítka nouzové brzdy na ovládacím pultě

14 3.2.7 Tlakový spínač Při různých řídících úlohách jde přes tlakové senzory signalizace : - tlaku v hlavním vzduchojemu - tlaku v hlavním potrubí - tlaku v brzdovém válci 1 podvozku - tlaku v brzdovém válci 2 podvozku do aktivních BSG a ZSG. Do aktivních BSG a ZSG jde přes tlakové spínače na tlakovzdušném rámu signalizace tlaků : - přídavná brzda zap 0,4 bar vyp 0,2 bar - odbrzděná pružinová brzda zap 4,8 bar vyp 4,5 bar - zabrzděná pružinová brzda zap 0,8 bar vyp 1,2 bar - čistící zdrže zap 0,4 bar vyp 0,2 bar - vlastní vzduchojem ( zprovoznění automatiky HiK ) zap 5,5 bar vyp 8,0 bar Pod pultem strojvedoucího se nacházejí u lokomotiv řady 1116 tlakové spínače pro zabezpečovací zařízení MÁV : EVM 120 ( tlak v hlavním potrubí ) zap 4,8 bar vyp 4,5 bar EVM 120 ( tlak v hlavním potrubí ) zap 3,6 bar vyp 3,8 bar

15 4.ELEKTROTECHNICKÁ KONSTRUKCE 4.1 Trakční obvod Obr.33 : Trakční obvod Sběrače Na lokomotivě jsou dva sběrače polopantografové konstrukce se vzduchovým pohonem. Řada 1116 disponuje třetím sběračem pro systém MÁV Hlavní vypínač Podtlakový hlavní vypínač se zapíná stlačeným vzduchem. Současně se stlačuje pružina, která při přerušení proudu do přídržného magnetu vypínač vypne.

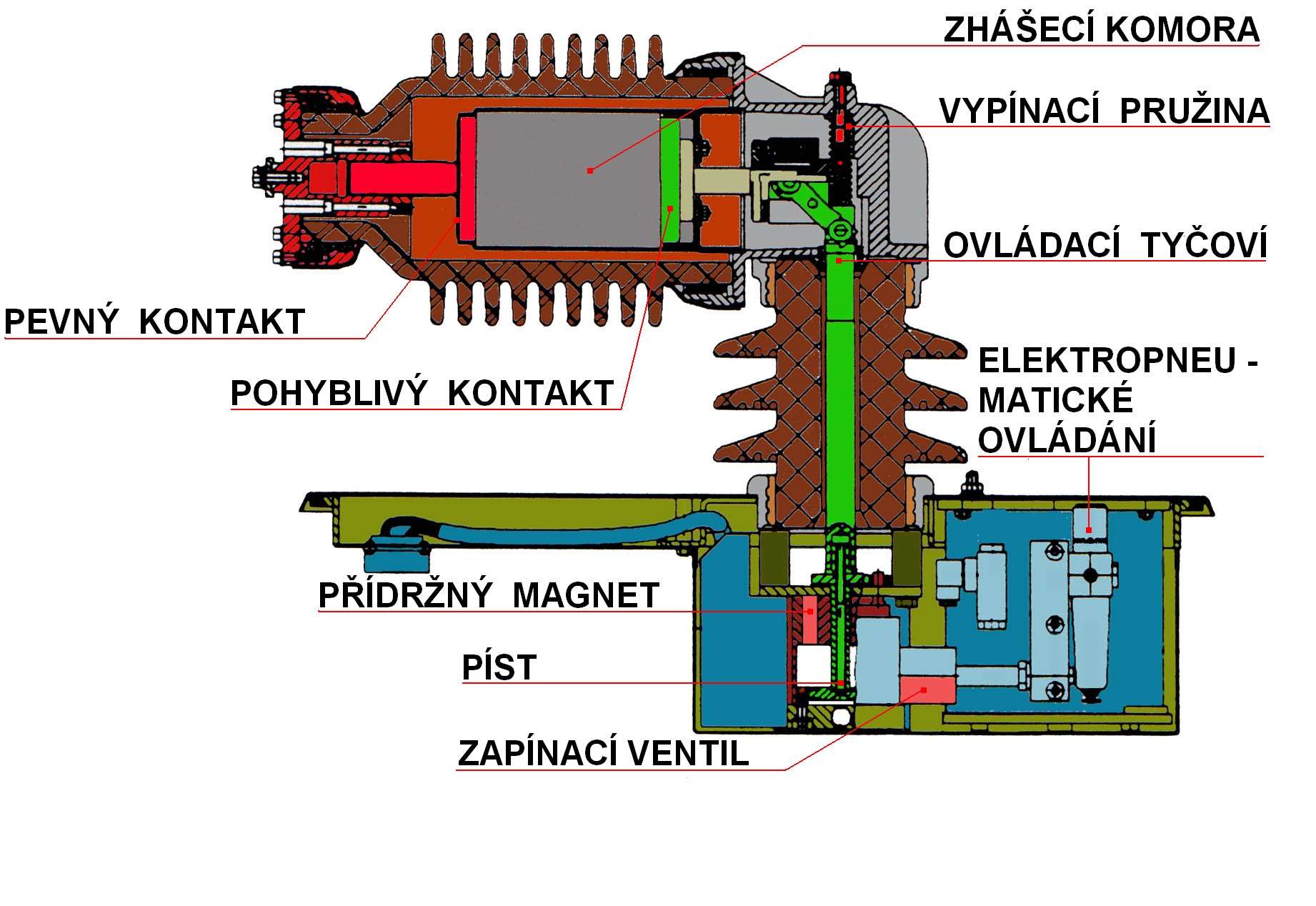

16 Obr.34 : Řez hlavním vypínačem Obr 35 : Řez vakuovou zhášecí komorou Primární proudový obvod Trakční transformátor se připojuje na trolejové napětí přes sběrač proudu, hlavní vypínač a primární proudové trafo. Zpětné vedení se uskutečňuje přes lokomotivní skříň, podvozky, uzemňovací kartáče a dvojkolí do kolejnic. Dvoupólovým uzemňovačem je možno uzemnit primární vinutí transformátoru a sběrače proudu spolu se střešním vedením. Obr.36 : Střešní blok s hlavním vypínačem a dvoupólovým uzemňovačem

17 4.1.4 Transformátor Transformátor je chlazený olejem a je umístěn pod podlahou ve střední části lokomotivní skříně. Ochranu před zkratem a přepětím zajišťuje Buchholzovo relé. Při výskytu plynu v nádobě transformátoru dojde k vypnutí hlavního vypínače. U řady 1116 mají všechna sekundární vinutí dvě odbočky pro dodržení stejného výstupního napětí při jízdě na napájecím systému 15 kv i 25 kv. Indikace systému probíhá automaticky centrálním řídícím systémem a přepínání je pomocí stykačů. Sekundární vinutí : - trakce 6 x 1260 V - vlakové topení 1000 V - pomocné pohony 200 V - napájení HBU 344 V 6 x 1050 kva 900 kva 36 kva 210 kva

18 4.1.5 Proudový měnič Jeden proudový měnič napájí trakční motory jednoho podvozku. Skládá se : - ze třech elektricky přesazených trakčních vinutí která nápájejí řízené síťové usměrňovače. Ty mění sekundární střídavé napětí na stejnosměrné pro napájení meziokruhu. - z propojení které minimalizuje rušivé proudy. Z toho důvodu není potřebný žádný vlastní odrušovací filtr. - z napájení meziokruhu přes napájecí stykač a nabíjecí odpor. Po dosažení požadovaného napětí se odpor přemostí napájecím stykačem. Napětí meziokruhu se vyhlazuje kondenzátory a tlumivkou se sacím okruhem. - ze dvou motorových střídačů které mění stejnosměrné napětí meziokruhu na proměnlivé trojfázové napětí s proměnlivým kmitočtem. Každý střídač napájí jeden trakční motor. Tímto způsobem lze regulovat jednotlivé motory a tím optimálně využívat adhezi mezi kolem a kolejnicí. - z řídícího aparátu pohonu ( ASG ) pro ovládání síťových usměrňovačů a motorových střídačů. Konstrukce měničů umožňuje rekuperační brzdění s brzdným výkonem teoreticky 6,4 MW. Brzdná síla je ale z důvodu bezpečnosti proti vykolejení omezena na 150 kn. Obr.42 : Zapojení měniče Obr.43 : Proudový měnič a jeho umístění ve strojovně

19 4.1.6 Trakční motor Trakční motory jsou čtyřpólové, třífázové s kotvou nakrátko. Charakteristiky : - trvalý výkon 1640 kw - krátkodobý výkon 1750 kw Při poruše odpojí motor automaticky řídící aparát pohonu ( ASG ). Mechanické odpojení není potřeba. Obr.44 : Trakční motor 4.2 Pomocné pohony Měnič pomocných pohonů ( HBU ) Samostatné vinutí transformátoru napájí čtyři měniče pomocných pohonů ( HBU ) se vstupním napětím 344V. Vstupní usměrňovače mění napájecí napětí na stejnosměrné. Napájení a vyhlazení tohoto meziokruhu probíhá analogicky s trakčním obvodem. Výstupní střídače mění stejnosměrné napětí meziokruhu na trojfázové 3x440V. Vždy dva HBU jsou umístěné v jedné skříňi a napájí spotřebiče jednoho podvozku. Jeden HBU napájí oba ventilátory trakčních motorů a ventilátor chladící věže v závislosti na : - teplotě trakčních motorů - teplotě trafooleje - teplotě chladící vody proudových měničů s proměnlivým kmitočtem ( 20 60Hz ). V poloze spínačů ventilátorů 1 se ventilátory točí plným počtem otáček ( 60Hz ) Obr.45 : Umístění spínače ventilátorů na pultě strojvedoucího

20 Obr.46 : Měnič pomocných pohonů Obr.47 : Zapojení pomocných pohonů

21 Obr.48 : Skupinové a ventilátorové Obr.49 : Rám HBG pomocných pohonů s LSS a MSS stykače v rámu pomocných pohonů Všechny spotřebiče HBU jsou chráněné motorovými jističi ( MSS ) Ostatní pomocné pohony Pomocné vinutí trafa 200V 16.7Hz napájí : nabíječ akumulátorové baterie vytápěcí výměník klimatizace podlahové a boční vytápění vytápění skel a zrcátek 4.3 Obrazovka, MFA a zvuková hlášení Obrazovka Obrazovka zobrazuje hlášení o provozních stavech a poruchách. Základní obrazec zobrazuje provozní stav lokomotivy a vzniklé poruchy. Na poruchy upozorňuje také zvukové hlášení. Přes obrazec poruchy je potom možné zjistit příčinu poruchy a možné opatření na její odstranění.také je možno zjistit informace o příslušné poruše odděleně opatření během jízdy a po zastavení. Všechny vstupy údajů pro hnací vozidlo jako např. číslo vlaku, brzdové procento, délku vlaku nebo předtápění se zadávají přes vstupní menu obrazovky. Obr.50 : Umístění MFA a obrazovky na pultě strojvedoucího

22 Obr.51 : Obrazovka základní obrazec Obr.52 : Stavba obrazců na obrazovce Modulární signalizační zařízení ( MFA ) MFA obsahuje indikaci tažné / brzdné síly ( viz bod ) rychloměr údaje pro LZB ( vzdálenost cíle, cílová rychlost ) signalizaci LZB a PZB ( signálně technická kontrola ) strojně technickou kontrolu

23 Obr. 53 : MFA Obr.54 : Signalizace strojně technické kontroly Hlasová signalizace Důležitá hlášení se uskutečňují hlasovou signalizací Bremsausfall = výpadek brzdy, chyba ve zpracování brzdových povelů. Odvzdušnění hlavního potrubí je možné pouze nastavením rychlobrzdy brzdičem nebo tlačítkem nouzového brzdění ( obr.32 ) Notbremse = záchraná brzda. Byla stržena záchraná brzda. Hlášení se uskuteční pouze při zapnuté elektropneumatické brzdě a u vlaku jehož vozy jsou touto brzdou vybaveny. Zwangsbremsung = nucené brzdění. Nucené brzdění vyvolané LZB nebo PZB.

24 Sifa = houkačka SIFA. Zugbeeinflussung = vlakový zabezpečovač. Akustické hlášení LZB/PZB např. stlačit tlačítko bdělosti. Aktivovat LZB/PZB ( např. směrovým spínačem V ) Federspeicherbremse = pružinová brzda. Pokus o rozjezd se zabrzděnou pružinovou brzdou. Sifa zwangsbremsung = nucené brzdění vyvolané SIFA AFB = hlášení při zapnutí nebo vypnutí AFB. Türfreigabe = upozornění na uvolnění dveří při snížení rychlosti pod 30km/h. Hlášení je aktivní pouze při zapnutém systému ovládání dveří DB Störung = porucha. Hlášení při výskytu poruch. Až do dotazu na text postupu odstranění poruchy se hlášení opakuje každých 25 sekund. Bremse nicht lose = brzda není povolená. Řídící hnací vozidlo vyvíjí tažnou sílu + řízené hnací vozidlo brzdí pneumaticky. Hlášení se opakuje každých 10 sekund. Hlasová signalizace je uspořádána hierarchicky. Při současném požadavku na více hlášení se aktivuje hlášení s vyšší prioritou 4.4 Měřící a ochrané zařízení Vozidlová elektronika kontroluje a hlídá všechny důležité : napětí proudy kmitočty zemní svody teploty některých částí v trakčním obvodu a obvodech pomocných pohonů. Při odchylce od nastavených hodnot se podle typu poruchy : sníží výkon příslušné součásti příslušná součást se odpojí dojde k vypnutí hlavního vypínače Některé proudové okruhy jsou dodatečně chráněny pojistkami, motorovými jističi a jističi vedení. 4.5 Napájení stejnosměrným proudem Napájení spotřebičů akubaterií je ze 110V olověné baterie přes hlavní stykač baterie A a bateriové stykače B a D. Obr.55 : Akubaterie s jištěním

25 Na ovládání bateriových stykačů slouží hlavní vypínač baterie a řídící přepínač baterie. Hlavní vypínač baterie má polohy : 0 = všechny okruhy jsou vypnuté ( pouze při poruchách nebo v dílně ) AUT = stykače baterie jsou závislé na řídícím přepínači baterie nebo na dálkovém ovládání. 1 = všechny stykače baterie jsou zapnuté bez vlivu řídícího přepínače baterie ( pouze při poruchách nebo v dílně ) Polohy přepínače baterie působí při poloze hlavního vypínače baterie v AUT takto : START = stykače baterie jsou připojené na napětí. Po provedení autotestu přebírá elektronika kontrolu nad hlavním stykačem baterie. AUS = dojde k následujícím vypínacím pochodům : - hlavní stykač baterie A vypne po několika sekundách. - sykač baterie B vypne po 2 hodinách - stykač baterie D vypne po 48 hodinách BEREIT = proběhnou spínací pochody navolené předchozí volbou V případě že dojde k poklesu napětí baterie pod 78V nebo dojde k přerušení nabíjení na dobu delší než 45 minut, vyřadí vozidlová elektronika hnací vozidlo z provozu ( vypne hlavní vypínač, stáhne sběrač a vypne hlavní stykač baterie ). Při odstavení lokomotivy s hlavním vypínačem baterie v poloze AUT a přepínačem baterie v poloze AUS zůstává spojení dálkového ovládání přes sepnutý stykač D nadále v provozu. To umožňuje v průběhu 48 hodin uvedení lokomotivy do provozu pomocí dálkového ovládání ( z jiné lokomotivy přes propojený kabel UIC ). Obr.56 : Umístění ovládacích prvků baterie na vypínačové desce 1 Obr.57 : Umístění vypínačové desky 1 na stanovišti strojvedoucího

26 Obr.58 : Schema napájení 110V Spotřebiče zapojené v okruhu bateriového stykače A ovládání lokomotivy ( ZSG, BSG, ASG ) ovládání pomocných pohonů ( HBU ) obrazovka, MFA nouzový brzdící ventil SIFA pomocný kompresor PZB/LZB, EVM 120 skluzová ochrana radiopojítka ovládání klimatizace usměrňovač 12V pro napájení čelních a koncových návěstních světel usměrňovač 24V pro osvětlení jízdního řádu, požární hlásič, rozhlasové zařízení, ovládání dveří, elektropneumatickou brzdu, stěrače a ostřikovače Spotřebiče zapojené v okruhu bateriového stykače B chladící box Spotřebiče zapojené v okruhu bateriového stykače D počítač dálkového ovládání ovládání bateriového okruhu Spotřebiče přímo zapojené na baterii : pružinová brzda osvětlení stanoviště strojvedoucího osvětlení strojovny ( 3 minutové světlo ) nouzová koncovka

27 VYPÍNAČOVÁ DESKA 3 JISTIČE LSS NABÍJEČ STYKAČ VLAKOVÉHO TOPENÍ Obr.59 : Umístění nabíječe ve skříni pomocných pohonů Obr.60 : Pojisky 110V ve skříni pomocných pohonů Obr.61 : Umístění skříně pomocných pohonů ve strojovně

28 4.6 Ovládání, řízení Stanoviště strojvedoucího Obr.62 : Stanoviště strojvedoucího Obr.64 : Ovládání kompresoru, ventilátorů, sběračů a hlavního vypínače

29 Obr.65 : Ovládání dveří vlaku, osvětlení, dálkového + návěstních světel Obr.66 : Brzdič průběžné brzdy, přídavné brzdy, ovládání EDB, dveří a houkaček

30 Obr.67 : Umístění přizpůsobovacího tlačítka Obr.68 : Ovládací prvky na střední konzole pultu strojvedoucího

31 Obr.69 : Ovládací prvky na pravé konzole pultu strojvedoucího Vypínačová deska 1 a 2 TAKTO OZNAČENÉ SPÍNACÍ PRVKY PŮSOBÍ I PŘI VYPNUTÉ BATERII TAKTO OZNAČENÉ SPÍNACÍ PRVKY PŮSOBÍ JEN KDYŽ JE BATERIE ZAPNUTA BAREVNĚ NEOZNAČENÉ SPÍNACÍ PRVKY PŮSOBÍ JEN PŘI ZAPNUTÉ BATERII NA AKTIVOVANÉM STANOVIŠTI STROJVEDOUCÍHO Obr.70 : Vypínačová deska 1 a 2 Ovládací prvky umístěné na vypínačové desce 1, resp. 2 Hlavní vypínač baterie ( pouze na desce 1 ) Bateriový přepínač ( pouze na desce 1 ) Spínač zkoušení izolečního stavu

32 Volič sběračů ( pouze na desce 1 ) k volbě požadovaného sběrače : 1 sběrač 1 2 sběrač oba sběrače A zdvihne se zadní sběrač ve směru jízdy. U lokomotiv spojených do vícenásobného řízení se u řídící lokomotivy zdvihne přední sběrač. Volič režimu brzdy ( pouze na desce 1 ) Ovládání pružinové brzdy : - zabrzdit, - uvolnit Aktivace elektropneumatické brzdy a přemostění nouzového brzdění ( systém DB ) Přepínač ovládání dveří : ÖBB aktivuje se přepínač uvolnění dveří ( obr.65 ) a blokování rozjezdu DB aktivuje se bílý spínač uvolnění dveří ( obr.66 ) Volič pružinové brzdy ( pouze na desce 1 ). V poloze Innen se zruší možnost uvolnit pružinovou brzdu ovladačem na podélníku lokomotivy ( obr.27 ) Spínač přípřeže k deaktivaci polohy brzdiče ( viz bod ) LZB nouzové zastavení k udělení příkazu pro nouzové zastavení na sou sední koleji při provozu LZB Volič návěstních světel pro volbu předních a koncových světel. Řízení návěstních světel provádí ZSG. Zvolené návěstní světla zůstanou při změně stanoviště zachované. Při aktivaci druhého stanoviště ( volba směru ) se přední návěstní světla samočině změní v závislosti na poloze voliče návěstnívh světel. Zvolené koncové návěstní světlo se při dálkovém řízení přenáší průběžným vedením na poslední vozidlo zapojené do tohoto vedení

33 Posun vpředu i vzadu tři bílá světla Vedoucí hnací vozidlo na vlaku vpředu tři bílá světla Poslední vozidlo na vlaku vzadu dvě červená světla Samostatně jedoucí lokomotiva vpředu tři bílá a vzadu dvě červená světla Nouzová koncová návěst při tažení lokomotivy ( je napájena přímo z baterie ). Dálkové ovládání umožňuje zapnutí konců vlaku i nouzovou koncovou návěstí když řídící hnací vozidlo nemůže koncovou návěst ovládat a lokomotiva 1016/1116 je řazena jako poslední vozidlo vlaku Vypínačová deska 3 Obr.71 : Vypínačová deska 3 a její umístění ve strojovně

34 Ovládací prvky umístěné na vypínačové desce 3 : Porucha podvozku slouží k vypnutí vadného ASG nebo proudového měniče Porucha 1 podvozku Porucha 2 podvozku Porucha obou podvozků Porucha ZSG slouží k vypnutí vadného ZSG Porucha ZSG 1 Porucha ZSG 2 Porucha dálkového ovládání slouží k odpojení lokomotivy od průběžného ovládacího vedení ( UIC kabel ). Poloha FST 1 a FST 2 je pouze pro dílenský personál. Dálkové ovládání zapnuto Dálkové ovládání vypnuto Porucha SIFA slouží k vypnutí SIFA v případě poruchy SIFA zapnuto SIFA vypnuto Vypínač elektrodynamické brzdy vypnutí EDB v případě poruchy EDB zapnuta EDB vypnuta Dobrzďování slouží k vypnutí funkce dobrzďování magnetických ventilů předbrzdění Dobrzďování zapnuto Dobrzďování vypnuto

35 PORUCHOVÝ VYPÍNAČ LZB PORUCHOVÝ VYPÍNAČ LZB PORUCHOVÝ VYPÍNAČ PZB NAPÁJENÍ V DEPU PRO DÍLENSKÝ PERSONÁL Sběrač Volba sběrače se provádí na vypínačové desce 1 (obr.70) Zvednutí sběrače se provede spínačem na pultě strojvedoucího ( obr.64 ) Při nedostatku vzduchu ( < 5,5 baru ve speciálních vzduchojemech ) se po příkazu Sta Hoch ( zdvihnout sběrač ) samočinně aktivuje pomocný kompresor. Po dosažení tlaku 8,0 baru ve speciálních vzduchojemech se pomocný kompresor vypne a zvedne se sběrač. Maximální čas činosti pomocného kompresoru ( HiK ) je 8 minut. Po této době následuje hodinová přestávka na ochlazení. Stažení sběrače se provádí : pomocí spínače na pultě strojvedoucího (obr.64) rychlovypínací polohou spínače ( západková ) tlačítkem nouzové brzdy ( obr.32 ) Přechod z jednoho na druhé stanoviště strojvedoucího při zvednutém sběrači je možný. V poloze A voliče na vypínačové desce 1 ( obr.70 ) se při aktivaci stanoviště zvedne zadní sběrač a po 15 sekundách se stáhne přední sběrač Hlavní vypínač Hlavní vypínač se zapíná spínačem na pultě strojvedoucího ( obr.64 ) Vypnutí je možné pomocí : spínače na pultě strojvedoucího tlačítkem neutrálního pole ( obr.65 ) rychlovypínací polohou spínače sběrače ( obr.64 ) tlačítkem nouzové brzdy ( obr.32 ) Řídící pult, jízdní kontrolér Pro ovládání směru jízdy, trakčního a brzdového výkonu se na pultě strojvedoucího nachází : směrový spínač ( obr.72 ) rychlostní jízdní kontrolér ( obr.73 ) kontrolér tažné síly ( obr.74 ) ovladač elektrické brzdy ( obr.75 ) Směrový spínač : Obr.72 : Směrový spínač a jeho umístění na pultě strojvedoucího

36 Slouží k aktivaci stanoviště strojvedoucího a k volbě směru jízdy. Má tyto polohy : V stanoviště aktivované, směr jízdy vpřed M stanoviště aktivované, jízda není možná 0 stanoviště neaktivované, ovládací páku je možno vyjmout R stanoviště aktivované, směr jízdy vzad V poloze M a 0 je zároveň deaktivovaný brzdič Rychlostní jízdní kontrolér : Obr.73 : Rychlostní jízdní kontrolér a jeho umístění na pultě strojvedoucího Slouží pro zadání požadované rychlosti při jízdě s AFB ( v krocích po 5 km/h ). Pro zvýšení požadované rychlosti se musí kontrolér otočením hlavice rukojeti odjistit. Rozsah nastavení platí od 0 do vždy nastavené VMZ vlaku. Kontrolér tažné síly : Obr.74 : Kontrolér tažné síly a jeho umístění na pultě strojvedoucího Slouží pro zadání požadované hodnoty tažné síly do ZSG. Polohy páky kontroléru : 0 tažná síla vypnutá F nabíjí se meziokruh proudového měniče Z Z max stupňovité zadávání nejvyšší dovolené tažné síly.

37 Ovladač elektrické brzdy : Obr.75 : Ovladač elektrické brzdy a jeho umístění na pultě strojvedoucího Slouží pro zadání požadované brzdné síly elektrodynamické brzdy do ZSG Ovladač elektrodynamické brzdy je mechanicky spojený s brzdičem nepřímočinné brzdy. Aby bylo možno samostatně brzdit elektrodynamickou nebo průběžnou brzdou, je možné toto mechanické spojení rozpojit. Indikace tažné a brzdné síly na MFA (viz. obr.53 ) Obr.76 : Indikátor tažné a brzdné síly na MFA Pomocný jízdní kontrolér Pomocný jízdní kontrolér je umístěný vedle pravého bočního okna stanoviště strojvedoucího a jeho funkce se aktivuje uvolňovacím tlačítkem freigabe Polohy pomocného jízdního kontroléru : SB rychlobrzda pomocí BSG ( je možno použít i u neaktivního pomocného kontroléru ) 0 základní poloha požadovaná tažná síla klesá o 10 kn/sec požadovaná tažná síla se nemění požadovaná tažná síla roste o 10 kn/sec

38 Obr 77 : Pomocný jízdní kontrolér a jeho umístění na stanovišti strojvedoucího Obr.78 : Polohy pomocného jízdního kontroléru

39 4.6.8 Centrální řídící aparát ( ZSG ) Pomocí dvou řídících aparátů se lokomotiva ovládá. Vždy jeden aparát pracuje jako řídící, druhý paralelně pracuje v režimu řízený. Při každém zapnutí lokomotivní baterie se priorita obou ZSG navzájem vymění. V případě poruchy se řízení přepojí na funkční ZSG, přes ovládací obrazovku na stanovišti strojvedoucího je možno provést i ruční přepnutí strojvedoucím. ZSG provádí tyto funkce : zpracovávání všech řídících povelů strojvedoucího vydávání řídících povelů na všechny části lokomotivy ( např. sběrače nebo návěstní světla) zadání povelů a požadovaných hodnot řízení jízdy a brzdy ovládání pomocných pohonů vozidlovou diagnostiku centrální evidenci ujeté dráhy a příslušných rychlostí SIFA ( zabezpečovací zařízení ) AFB ( jízdní automatika ) dálkové ovládání Řízení lokomotivy v ručním režimu je možné i s jedním funkčním ZSG. Protože jízdní automatika ( AFB ) potřebuje pro svou činnost oba ZSG, je v případě poruchy jednoho ZSG nefunkční. Přes hlavní lokomotivní sběrnici ( bus ) se provádí komunikace s jinými řídícími přístroji : regulací pohonu ( ASG ) řízení trakce a brzdy zvlášť pro každý podvozek regulací brzdy ( BSG ) řízení tlaku v hlavním potrubí v závislosti na ovládání brzdiče strojvedoucím a AFB ( viz bod ) vstupy/výstupy řídících povelů s úrovní 110V do úrovně hlavní sběrnice a opačně měniči pomocných pohonů ( HBU ) skluzovou ochranou centrálními obrazovkami kazetou shromažďování dat POČÍTAČ DÁLKOVÉHO ŘÍZENÍ SKLUZ. OCHRANA ZSG 1 a 2 Obr.79 : Blok ZSG se skluzovou ochranou a počítačem dálkového řízení

40 4.6.9 Řídící aparát brzdy ( BSG ) Dva bloky BSG ovládájí všechna tlakovzdušná a brzdová zařízení lokomotivy. Vždy jeden blok pracuje v režimu řídící a druhý v režimu řízený. V případě poruchy jednoho bloku dojde automaticky k přepnutí na funkční blok. Polohy spínače přípřeže na vypínačové desce 1 a 2 ( obr.70 ) AUTO brzdič se deaktivuje směrovým spínačem ( obr 72 ) - BSG ovládá tlak v hlavním potrubí v závislosti na ovládání brzdiče průběžné brzdy ( nebo elektrické brzdy ), resp. podle zadání AFB ( mimo rychlobrzdy ) - při poklesu tlaku v hlavním potrubí BSG nastaví odpovídající výkon elektrické brzdy DICHT brzdič je deaktivovaný - na obrazovce se objeví poruchové hlášení které vyzve strojvedoucího k vypnutí AFB a LZB/PZB ( vypnutí LSS, LZB/PZB ) - nedostatečný tlak v hlavním potrubí způsobí vypnutí trakčního výkonu. Lokomotiva zůstává i po uvolnění průběžné brzdy elektricky brzděná. Stlačením tlačítka uvolnění se elektrická brzda přizpůsobí aktuálnímu tlaku v hlavním potrubí a dojde ke zrušení vypnutí trakčního výkonu Obr.80 : Blokové schéma propojení řídících a ovládacích prvků Regulace elektrické brzdy Elektrodynamické brzdění se zavede : brzdičem elektrické brzdy ( obr.75 ) AFB ( V zadaná > V skutečná, LZB ) BSG v závislosti na tlaku v hlavním potrubí ( na řízené lokomotivě ) Pro zabránění přebrzdění se brzdná síla elektrické brzdy omezuje v závislosti na tlaku v brzdových válcích. V případě že jsou v činnosti obě brzdy ( tlaková + elektrická ) nebo je brzda ovládána samotným brzdičem elektrické brzdy a dojde k výpadku elektrické brzdy, naskočí při rychlosti pod 50 km/h přídavná brzda s tlakem 3,8 baru ( kompenzační brzdění ). Elektrická brzdná síla je maximálně 150 kn. Při provozním brzdění se brzdná síla při rychlosti pod 50 km/h omezuje na 100 kn.

41 V brzdných režimech P a G se brzdná síla odpovídajícím způsobem zmenšuje. Elektrická brzdná síla zavedená BSG v závislosti na tlaku v hlavním potrubí ( na řízené lokomotivě ) se automaticky omezuje v celém rozsahu rychlostí na 80 kn. Obr.81 : Graf závislosti brzdné síly na rychlosti Automatická řízení jízda brzda ( AFB ) V závislosti na zadání požadované rychlosti strojvedoucím nebo LZB reguluje AFB tažnou a brzdnou sílu. AFB může být aktivováno pouze když : je směrový spínač v poloze V nebo R je kontrolér tažné síly v poloze 0 jsou oba ZSG funkční a zapnuté je otevřený uzavírací kohout přídavné brzdy ( ZuBas ) Pro správnou činnost AFB jsou požadovány nastavené údaje o vlaku : BRA, BRH osobní nebo nákladní vlak ( osobní BRA 7 9 a BRH od 130 ),( nákladní všechny ostatní ) ZL slouží k odhadu hmotnosti vlaku VMZ ohraničuje nastavení rychlostního jízdního kontroléru ( obr.73 ) Při zapnutí se ozve trojnásobné zvukové hlášení AFB a Vzadaná na MFA krátkodobě ukáže 100 km/h. AFB omezuje zrychlení podle zrychlovacích křivek ( os. vlak 1,2 m/sec, nákl. vlak 0,7 m/sec ). Maximální tažná síla se omezuje kontrolérem tažné síly ( obr.74 ). Při rozjezdu s vlakem o délce nad 100 m se tažná síla reguluje na max kn. Až po natažení vlaku ( v závislosti na os. nebo nákl. vlaku 2 12 sec. ) se tažná síla dále zvyšuje. Brzdění pomocí AFB je s konstantním zpomalením ( os. vlak 0,7 m/sec, nákl. vlak 0,5 m/sec ). Přednostně se používá elektrická brzda a v případě že brzdná síla nepostačuje dojde k odpovídajícímu snížení tlaku v hlavním potrubí. Ruční obsluha brzdy ( brzdičem průběžné nebo elektrické brzdy ) je nadřazená brzdění pomocí AFB. Při stání se zavede parkovací brzda AFB. V závislosti na druhu vlaku ( nákladní osobní ) a ZL se použije : u osobních vlaků < 100 m přídavná brzda 3,8 baru u osobních vlaků > 100 m přídavná brzda 3,8 baru + snížení tlaku v hl. potrubí o 0,4 baru u nákladních vlaků přídavná brzda 3,8 baru + snížení tlaku v hl. potrubí o 0,7 baru Při vypnutí je třeba uvolnit parkovací brzdu a zazní trojnásobné hlášení AFB. Při překročení nastavené rychlosti o 7 km/h zazní varování pro strojvedoucího Vlakové topení Lokomotiva je vybavena vytápěcí automatikou. Nastavení se provádí na centrální obrazovce. ZSG zabraňuje sepnutí stykače vlakového topení v případě že je průběžné vedení vlakového topení pod napětím. Lokomotiva ř : při jízdě pod napětím 25 kv je možno volit na obrazovce přepínání systému topné napětí 1000 V nebo 1500 V. Po každém přepnutí směrového spínače do polohy V se systém přepíná na 1000 V.

42 Dálkové ovládání Lokomotiva je vybavena dálkovým ovládáním pomocí 18 žilového UIC kabelu. Dálkové ovládání je řízeno blokem ZSG. 4.7 Ostatní zařízení Zařízení pro měření rychlosti Rychlost je centrálně měřena pomocí bloku ZSG Registrační zařízení Registrace rychlosti, času, LZB, PZB, použití houkačky a ovládání dveří se provádí elektronicky v zásobníku dat ve vypínačové skříni 1 ( obr.80 ). Při mimořádných událostech je možno přes centrální obrazovku zablokovat krátkodobý zásobník dat Bezpečnostní zařízení SIFA Lokomotiva je vybavena bezpečnostním zařízením typu čas čas 30 kontrolka SIFA na MFA 2,5 hlášení SIFA SIFA 2,5 hlášení SIFA nucené brzdění Při stání lokomotivy je SIFA neúčinné, jeho činnost je možno stlačením pedálu přezkoušet. Stejnou funkci jako pedál SIFA a tlačítko SIFA plní i odemykací hlavice kontroléru tažné síly ( obr.74 ) která je provedena jako tlačítko SIFA. Vypnuté SIFA - uzavírací kohout SIFA ( obr.20 ) je zavřený nebo je přepnutý poruchový spínač SIFA na vypínačové desce 3 ( obr.71 ) je indikováno trvalým světlem kontrolky SIFA na MFA ( obr.53, 54 ) Vlakové zabezpečovače Lokomotiva je vybavena zabezpečovačem LZB 80/16 a PZB 90.Údaje o vlaku se zadávají na centrální obrazovce. Řada 1116 je navíc vybavena zabezpečovačem EVM 120 pro provoz na síti MÁV Požární hlásič Lokomotiva je vybavena zařízením na signalizaci kouře které má 4 čidla : v proudovém měniči 1 v proudovém měniči 2 v rámu vzduchových přístrojů v rámu pomocných pohonů ( vypínačová deska 3 ) Přetlaková ochrana Po zapnutí spínače přetlakové ochrany ( obr.68 ) na střední konzole pultu strojvedoucího vytvoří vysokotlaké ventilátory přetlak na stanovišti strojvedoucího. Obr.82 : Vysokotlaké ventilátory na stanovišti strojvedoucího Tento přetlak chrání strojvedoucího před kolísáním tlaku při míjení protijedoucích vlaků a při jízdě v tunelech.

43 4.7.7 Ovládání vlakové soupravy Vybavení na vedení vratných vlaků osobní přepravy obsahuje : centrální ovládání osvětlení soupravy ozvučení -tlačítko I umožňuje hlášení do vlaku uvnitř -tlačítko A umožňuje hlášení mimo vlak venku -tlačítko Fst umožňuje komunikaci s jiným stanovištěm ovládání dveří -ovladač dveří na vypínačové desce 1 a 2 ( obr.70 ) aktivuje v poloze ÖBB spínač uvolnění dveří ( obr.65 ) a blokování rozjezdu -spínačem uvolnění dveří s polohami Beide frei ( obě volné ), Links frei (levé volné ), Rechts frei ( pravé volné ) a Zu ( zavřené ) se ovládají dveře osobních vozů přes UIC kabel -žlutá kontrolka dveří -modrá kontrolka dveří na MFA (obr.53 ) signalizuje otevřené dveře vlaku na MFA signalizuje že blokování rozjezdu povoluje rozjezd. Blokování rozjezdu kontroluje polohu Zu spínače uvolnění dveří a zda jsou všechny dveře vlaku zavřené. Blokování rozjezdu je v činnosti do cca 2 km/h -kontrolní smyčka blokování rozjezdu a žlutá kontrolka končí u prvního sepnutého spínače konce vlaku ( vratné vlaky ) ovládání dveří DB - ovladač dveří v poloze DB aktivuje další spínač dveří ( obr.66 ) na systému DB
