Modulární bezpečnostní systém 3RK3

Rozměr: px
Začít zobrazení ze stránky:

Download "Modulární bezpečnostní systém 3RK3"

Transkript

1 Modulární bezpečnostní systém 3RK3 Výchozí situace Modulární systém MSS Komponenty Funkce Integrace Shrnutí

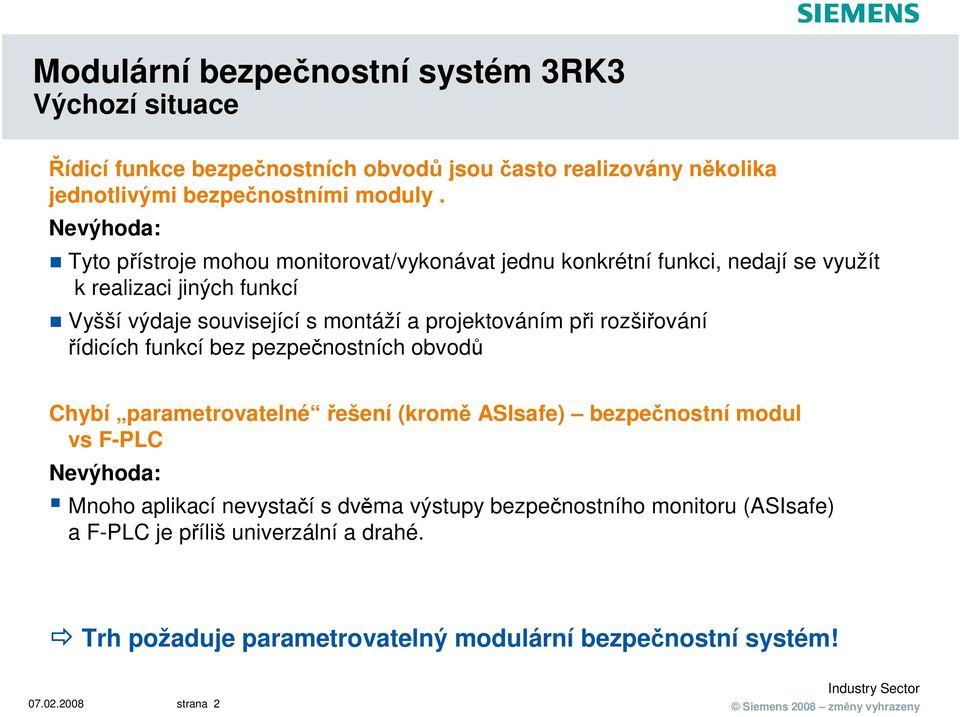

2 Výchozí situace Řídicí funkce bezpečnostních obvodů jsou často realizovány několika jednotlivými bezpečnostními moduly. Nevýhoda: Tyto přístroje mohou monitorovat/vykonávat jednu konkrétní funkci, nedají se využít k realizaci jiných funkcí Vyšší výdaje související s montáží a projektováním při rozšiřování řídicích funkcí bez pezpečnostních obvodů Chybí parametrovatelné řešení (kromě ASIsafe) bezpečnostní modul vs F-PLC Nevýhoda: Mnoho aplikací nevystačí s dvěma výstupy bezpečnostního monitoru (ASIsafe) a F-PLC je příliš univerzální a drahé. Trh požaduje parametrovatelný modulární bezpečnostní systém! strana 2 Siemens 2008 změny vyhrazeny

3 Výchozí situace Funkce parametrované programované S7 300 Modulární bezpečnostní systém MSS ET 200S pevné Množství Konstrukce Řešení 3TK28 malé pevné ASIsafe střední modulární velké Řešení stroje, pracoviště Automatizace strana 3 Siemens 2008 změny vyhrazeny

4 Výchozí situace Nyní Zítra L+(24V DC) L+(24V DC) 1 +24V +24V 1 2 0V 0V PE PE 7 A1 1 Y32 Y11 Y12 Y34 3TK2841-1BB40 A1 1 Y32 Y11 Y12 Y34 3TK2841-1BB40 Y35 Y21 A2 Y Y35 Y21 A2 Y M M L+(24V DC) EIN K1... K2 A1 1 Y32 Y11 Y12 Y34 tv Y35 Y21 A2 Y TK2842-1BB41/2/4 K1 K2 FU M K1 K2 M Parametrovat místo propojovat! strana 4 Siemens 2008 změny vyhrazeny

5 Průmyslová odvětví MSS najde uplatnění nezávisle na odvětví, např.: Dopravníkové systémy Strojírenství / jednoúčelové stroje Balicí technika, logistické systémy strana 5 Siemens 2008 změny vyhrazeny

6 Modulární bezpečnostní systém 3RK3 Výchozí situace Systém Komponenty Funkce Integrace Shrnutí

7 Komponenty systému MSS Modulární bezpečnostní systém 3RK3 se skládá z následujících komponent (modulů): strana 7 Siemens 2008 změny vyhrazeny

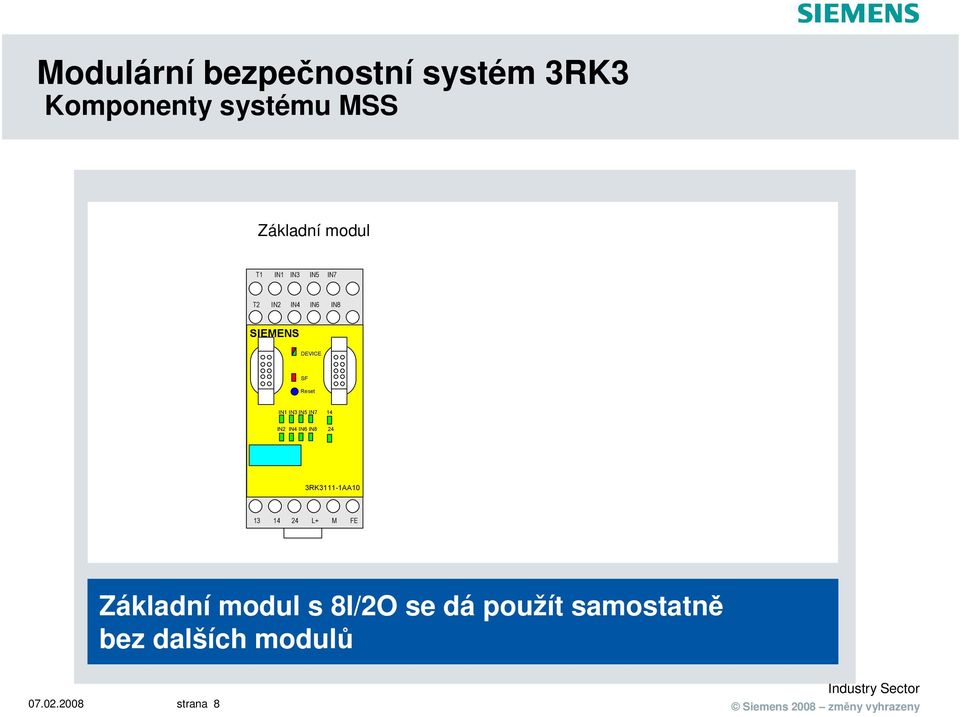

8 Komponenty systému MSS Základní modul T1 IN1 IN3 IN5 IN7 T2 IN2 IN4 IN6 IN8 SIEMENS DEVICE SF Reset IN1 IN3 IN5 IN7 14 IN2 IN4 IN6 IN8 24 3RK3111-1AA L+ M FE Základní modul s 8I/2O se dá použít samostatně bez dalších modulů strana 8 Siemens 2008 změny vyhrazeny

9 Komponenty systému MSS Základní modul max. 7 rozšiřovacích modulu (volitelně) T1 IN1 IN3 IN5 IN7 T1 IN1 IN3 T1 IN1 IN3 T1 IN1 IN3 T1 IN1 IN3 T1 IN1 IN3 T1 IN1 IN T2 IN2 IN4 IN6 IN8 T2 IN2 IN4 T2 IN2 IN4 T2 IN2 IN4 T2 IN2 IN4 T2 IN2 IN4 T2 IN2 IN SIEMENS 8F-DI 2/4F-DI 1/2F-RO 2/4F-DI 2F-DO 2/4F-DI 2F-DO 2/4F-DI 2F-DO 2/4F-DI 2F-DO 8DO DEVICE SF Reset IN1 IN3 IN5 IN7 14 IN1/F IN3 IN5 IN7 IN1/F IN3 14 IN1/F IN3 14 IN1/F IN3 14 IN1/F IN3 14 IN1/F IN /F IN2 IN4 IN6 IN8 24 IN2 IN4 IN6 IN8 IN2 IN4 24 IN2 IN4 24 IN2 IN4 24 IN2 IN4 24 IN2 IN RK3211-1AA10 3RK3221-1AA10 3RK3231-1AA10 3RK3231-1AA10 3RK3231-1AA10 3RK3231-1AA10 3RK3311-1AA10 3RK3111-1AA10 L+ M IN5 L+ M 23 L+ M L+ M L+ M L+ M L+ M 1M L+ M FE IN6 IN8 IN M K základnímu modulu může být připojeno max. 7 rozšiřujících modulů strana 9 Siemens 2008 změny vyhrazeny

10 Komponenty systému MSS DP-Interface (volitelně) Základní modul max. 7 rozšiřovacích modulů (volitelně) T1 IN1 IN3 IN5 IN7 T1 IN1 IN3 T1 IN1 IN3 T1 IN1 IN3 T1 IN1 IN3 T1 IN1 IN3 T1 IN1 IN T2 IN2 IN4 IN6 IN8 T2 IN2 IN4 T2 IN2 IN4 T2 IN2 IN4 T2 IN2 IN4 T2 IN2 IN4 T2 IN2 IN SIEMENS SIEMENS 8F-DI 2/4F-DI 1/2F-RO 2/4F-DI 2F-DO 2/4F-DI 2F-DO 2/4F-DI 2F-DO 2/4F-DI 2F-DO 8DO DEVICE DEVICE BF SF SF ADDR/ Reset Reset Profibus IN1 IN3 IN5 IN7 14 IN1/F IN3 IN5 IN7 IN1/F IN3 14 IN1/F IN3 14 IN1/F IN3 14 IN1/F IN3 14 IN1/F IN /F IN2 IN4 IN6 IN8 24 IN2 IN4 IN6 IN8 IN2 IN4 24 IN2 IN4 24 IN2 IN4 24 IN2 IN4 24 IN2 IN SET 3RK3511-1BA10 Mode 3RK3111-1AA10 3RK3211-1AA10 L+ M IN5 3RK3221-1AA10 L+ M 23 3RK3231-1AA10 L+ M 3RK3231-1AA10 L+ M 3RK3231-1AA10 L+ M 3RK3231-1AA10 L+ M 3RK3311-1AA10 L+ M 1M L+ M FE L+ M FE IN6 IN8 IN M Komunikace s PLC prostřednictvím rozhraní DP- Interface strana 10 Siemens 2008 změny vyhrazeny

11 Konstrukční řešení MSS se skládá z: základního modulu rozšiřovacích modulů komunikačního rozhraní DP-Interface parametrizačního software strana 11 Siemens 2008 změny vyhrazeny

12 Vlastnosti systému Vlastnost Bezpečnostní řídicí funkce Modulární bezpečnostní systém 3RK3 MSS Basic Pro všechny běžné bezpečnostní řídicí funkce. Jednoduché a operativní vytváření logických funkcí. Certifikace SIL 3 podle ČSN EN (62061); PL e podle ČSN EN ; kategorie 4 podle ČSN EN Zastavení (STOP) kategorie 0 a 1. Operativnost Rozšiřovací moduly umožňují optimální přizpůsobení počtu I/O Vaší aplikaci. Komunikační rozhraní zajistí přenos diagnostických hlášení a provozních stavů strana 12 Siemens 2008 změny vyhrazeny

13 Vlastnosti systému Vlastnost Parametrování, Uvádění do provozu Modulární bezpečnostní systém 3RK3 MSS Basic Bezpečnostní řídicí funkce se volí a parametrují jednoduše a rychle grafickým parametrizačním softwarem MSS ES. Software MSS ES podporuje také uvádění do provozu, např. cíleným nastavováním úrovní jednotlivých výstupů Logické a doplňkové funkce AND; OR; XOR; NAND; NOR; negace, čítač, časové zpoždění, klopný obvod Komunikace Cyklická i acyklická komunikace PROFIBUS-DP; S řízením lze vyměnit 32 Bit cyklických dat; diagnostická hlášení a sady parametrů jsou volány acyklicky. Začlenění do automatizačních systémů pomocí GSD může být MSS přiřazen libovolnému PROFIBUS-DP masteru Diagnostika LED, MSS ES nebo DP-Interface strana 13 Siemens 2008 změny vyhrazeny

14 Vlastnosti systému Vlastnosti Přednosti Modulární konstrukce Přizpůsobitelnost (počet I/O) Parametrovatelnost Velká operativnost spolehlivé plánování Úspora místa v rozváděči Úspora nákladů Velká operativnost Úspora času (ve všech etapách) Diagnostika pomocí MSS ES Komplexní diagnostika na místě Výměna dat přes PROFIBUS Přehled o stavu zařízení, a jeho provozní pohotovost strana 14 Siemens 2008 změny vyhrazeny

15 Modulární bezpečnostní systém 3RK3 Výchozí situace Systém Komponenty Funkce Integrace Shrnutí

16 Základní modul MSS Basic MSS Basic Modulární rozšiřitelnost : až 7 rozšiřovacích modulů I/O periferie: 8 vstupů 1kanálových 1 výstup reléový 2kanálový 1 výstup polovodičový 2kanálový signalizace stavů pomocí LED Parametrování & diagnostika: software MSS ES Komunikace: Profibus DP přes rozhraní DP- Interface Nejkompaktnější - parametrovatelný bezpečnostní modul! strana 16 Siemens 2008 změny vyhrazeny

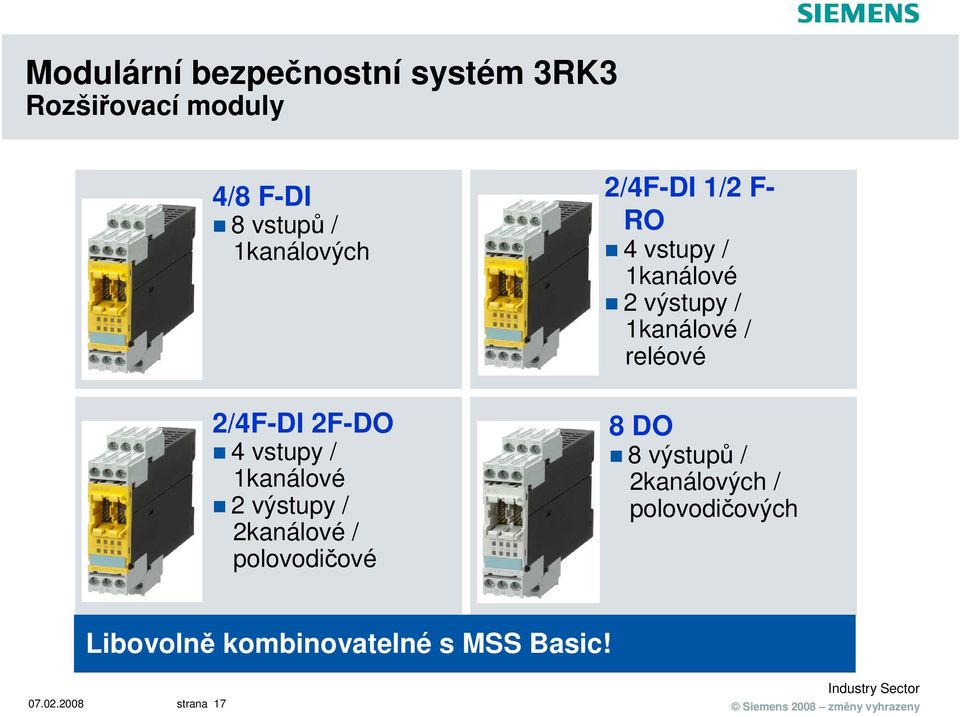

17 Rozšiřovací moduly 4/8 F-DI 8 vstupů / 1kanálových 2/4F-DI 2F-DO 4 vstupy / 1kanálové 2 výstupy / 2kanálové / polovodičové 2/4F-DI 1/2 F- RO 4 vstupy / 1kanálové 2 výstupy / 1kanálové / reléové 8 DO 8 výstupů / 2kanálových / polovodičových Libovolně kombinovatelné s MSS Basic! strana 17 Siemens 2008 změny vyhrazeny

18 Rozhraní DP-Interface Rozhraní DP- Interface Přenos diagnostických hlášení a provozních stavů přes PROFIBUS DP do PLC cyklická výměna dat s PLC acyklické volání diagnostických údajů telegram 32 Bit Přenos řídicích signálů z PLC do MSS (např. ZAP ) a opačným směrem Pro integraci do průmyslové automatizace strana 18 Siemens 2008 změny vyhrazeny

19 Příslušenství strana 19 Siemens 2008 změny vyhrazeny

20 Projekční software Modular Safety System ES 2008 představuje komplexní nástroj k: projektování uvádění do provozu test funkce bezpečnostních obvodů diagnostika dokumentace strana 20 Siemens 2008 změny vyhrazeny

21 Parametrizační software Modular Safety System ES 2008 Jednoduché parametrování bezpečnostních funkcí Podpora při uvádění do provozu strana 21 Siemens 2008 změny vyhrazeny

22 Příklad aplikace diagnostika PLC MSS Basic Sensor 1 Sensor x Sensor 2 jednoduchá přiřazení senzorů k uvolňovacím obvodům pomocí MSS ES diagnostika přes PROFIBUS do PLC Rozváděč strana 22 Siemens 2008 změny vyhrazeny

23 Modulární bezpečnostní systém 3RK3 Výchozí situace System Komponenty Funkce Integrace Shrnutí

24 Funkce bezpečnostní a logické Všechny bezpečnostnířídicí funkce jsou k dispozici v knihovně Použitím logických funkcí se možné individuální přizpůsobení aplikací strana 24 Siemens 2008 změny vyhrazeny

25 Funkce doplňkové (po)čítání spouštění časových funkcí funkce start a výstup strana 25 Siemens 2008 změny vyhrazeny

26 Modulární bezpečnostní systém 3RK3 Výchozí situace Systém Komponenty Funkce Integrace Shrnutí

27 Začlenění do systémů průmyslové automatizace SIMATIC S7-300 PROFIBUS Modulární bezpečnostní systém 3RK strana 27 Siemens 2008 změny vyhrazeny

28 Začlenění do systémů průmyslové automatizace Začlenění MSS do řízení pomocí GSD GSD najdete v HW-Konfigu pod: PROFIBUS-DP ostatní přístroje spínací přístroje bezpečnostní spínací přístroje modulární bezpečnostní systém 3RK3 cyklicky lze s řízením (PLC) vyměnit 32 Bit např. pro signál start acyklicky jsou volány diagnostické funkce a provozní stavy MSS strana 28 Siemens 2008 změny vyhrazeny

29 Modulární bezpečnostní systém 3RK3 Výchozí situace Systém Komponenty Funkce Integrace Shrnutí

30 Shrnutí Plánování a projektování Instalace a uvádění do provozu Provoz a modernizace Parametrovatelnost ucelený soubor funkcí a operativnost při realizci bezpečnostních funkcí Modularita řešení ušité na míru Úspora místa malá kompaktní konstrukce Testování Ověření správné funkce Operativnost kdykoliv jednoduše a rychle proveditelné změny HW+SW Diagnostika na místě LED nebo MSS ES Komunikace Profibus-DP strana 30 Siemens 2008 změny vyhrazeny

31 Dotazy, podněty strana 31 Siemens 2008 změny vyhrazeny

32 Title Děkuji of Vám! the presentation
