Konstrukce koster alounného nábytku a požadavky na sedací nábytek

Transkript

1 Zkušebna nábytku , Brno Pipravil: Ing. Zdenk Holouš Konstrukce koster alounného nábytku a požadavky na sedací nábytek

2 1 Konstrukce koster alounného nábytku strana 2 Literatura: HOLOUŠ, Z. -- MÁCHOVÁ, E.: Konstrukce alounného nábytku II. Konstrukce nosných koster alounného nábytku. Brno: Mendelova zemdlská a lesnická univerzita v Brn, s. ISBN Úvod 2.0 Základní pojmy 3.0 Materiály 3.1 Všeobecné požadavky 3.2 Písmené oznaování materiál 3.3 DTD, devotískové desky 3.4 PDP, pekližky 3.5 OSB 3.6 MFP 3.7 DVDT 3.8 MDF 3.9 PDJ, laovky 3.10 Desky složené 3.11 Masivní devo Mkké deviny Tvrdé deviny Vady deva na dílcích koster Vady eziva pro výrobu dílc koster Nekonené vlysy Opracování 3.12 Vlhkost 4.0 Kování a spojovací materiál 4.1 Všeobecné požadavky 4.2 Kolíky 4.3 Spojovací lamely 4.4 Vložené pera 4.5 Úhlová pera 4.6 Vruty 4.7 Hebíky 4.8 Spojovae (prmyslové spony) 4.9 Šrouby 4.10 Matice 4.11 Podložky 4.12 Kluzáky 4.13 Koleka 4.14 Povrchová úprava kování a souástek 5.0 Konstrukní spoje 5.1 Postup pi ešení konstrukce nosných koster 5.2 Základní konstrukní vztahy devných koster 6.0 Typy konstrukcí 6.1 Typologie 6.2 Píméalounné prvky 6.2.1Názvosloví 6.2.3Základní typy konstrukního uspoádání Taburety, prodlužovací a ukonovací prvky Prodloužené typy, chaiselongue 6.3 Rohové prvky 6.4 Úložné prostory nerozkládacích typ 6.5 alounné výrobky s viditelným devem 6.6 alounné výrobky dodávané v demontovaném stavu 6. 7 Konstrukce pohovek pemnitelných na lžko Konstrukce systém s nízkou lehací plochou Konstrukce systém se stední výškou lehacích ploch Konstrukce systém s vysokými lehacími plochami 6.8 Polohovací funkce ástí výrobku 7.0 Montáž koster 8.0 Baleníalounných výrobk 9.0 Výkresová dokumentace 10.0 Základy dimenzování vlys 10.1 Deterministické metody Metoda dovolených namáhání Metoda stupn bezpenosti Metoda mezních stav 10.2 Výpoet pevnosti nosných vlys 10.3 Stanovení maximální zatžovací síly 10.4 Prezy SM vlys odpovídající BK vlysu 24 x 50 mm 11.0 Seznam píloh brázky a vyobrazení 13.0 Použitá literatura Pílohy

3 Materiály: ezivo, výbr pro kostry (náklady) strana 3 Klasifikace vad pro ezivo z jehlinatých a ostatních mkkých devin Klasifikace vad pro ezivo z tvrdých devin

4 Vady deva na dílcích koster strana 4 Pro tyto úely dlíme kvalitu na dv tídy A a B, která mže být uvádna ve výkresové dokumentaci nebo v kusovníku v kolonce jakost. Do jakosti A patí konstrukní (nosné) vlysy, použití jakosti B se omezuje na spojovací vlysy a lišty a tvarové dílce.

5 Vady deva na dílcích koster strana 5 Dílce z mkkého deva. Kvalita A: Pípustné vady deva: zdravé a zarostlé suky do 1/3 tloušky a šíky dílce pevnéerné suky do ø 5 mm pirozené zbarvení deva vyspravené zásmolky nad 25 mm lodikami, menší tmelením povrchové trhliny maximální hloubky 1 mm a 3% délky dílce odklon vláken maximáln 5% zakivení max. 0,2% délky dílce, pokud nepesahuje povolené pedepsané tolerance zabarvení devozbarvujícími houbami, mimo viditelných díl Nepípustné vady: vypadavé a vyhnilé suky hniloba, plísn nebo poškození hmyzem de hlubší než uvedené trhliny poškození hmyzem. Kvalita B: Pípustné vady deva: zdravé a zarostlé suky do 1/3 tloušky a šíky dílce nesrostlé ale nevypadavé suky v rozsahu zarostlých suk vyspravení zásmolk lodikami nad 30 mm délky, kratší musí být vyškrábány povrchové trhliny do 1 mm hloubky do 25 mm délky zakivení do 5% délky dílce odklon vláken do 10%. Nepípustné vady: v rozsahu jako u kvality A. Dílce z tvrdého deva. Kvalita A: Pípustné vady deva: zdravé zarostlé suky do 1/3 tloušky nebo šíky dílce nepravé jádro bez omezení (bez sekundárního napadení houbami) trhliny na ploše a boku maximální hloubky 1 mm a 5 mm délky zárosty jednostranné do 5 mm trhliny na elech dílc délky max. 5 mm, pokud pechází do plochy max. hloubky 2 mm odklon vláken 8% zakivení do 0,6% na 500 mm délky dílce, pokud nemá vliv na pedepsanou toleranci Nepípustné vady: nesrostlé suky hniloba zárosty vtší než 5 mm poškození hmyzem. Kvalita B: Pípustné vady: zdravé a zarostlé suky do 1/2 tloušky nebo šíky dílce nepravé jádro bez omezení (bez sekundárního napadení houbami) trhliny na ploše a boku maximální hloubky 3 mm a 10 mm délky odklon vláken 10% zakivení do 1% na 500 mm délky, pokud nemá vliv na pedepsanou toleranci. Nepípustné vady: v rozsahu jako u kvality A. Tento rozsah vad lze pipustit u skrytých dílc a u dílc, které pi bžném užití výrobku nejsou viditelné. Dílce, které jsou viditelné pi využívání dalších funkcíalounných výrobk, jako jsou rozkládací systémy, úložné prostory a jiné, odpovídají svou kvalitou dílcm skíového nábytku za dvemi (vnitní viditelné dílce). Dílce, které jsou viditelné na hotovém výrobku jako jsou devné plakety, ozdobné dílce a vlysy, devné podruky, nohy a pod., odpovídají svou kvalitou elním plochám skíového nábytku.

6 Multifunkní panely - MFP strana 6 MFP desky mají na rozdíl od OSB vyrovnané vlastnosti ve všech smrech. Porovnání vybraných vlastností (platí pro tloušku 18 mm):

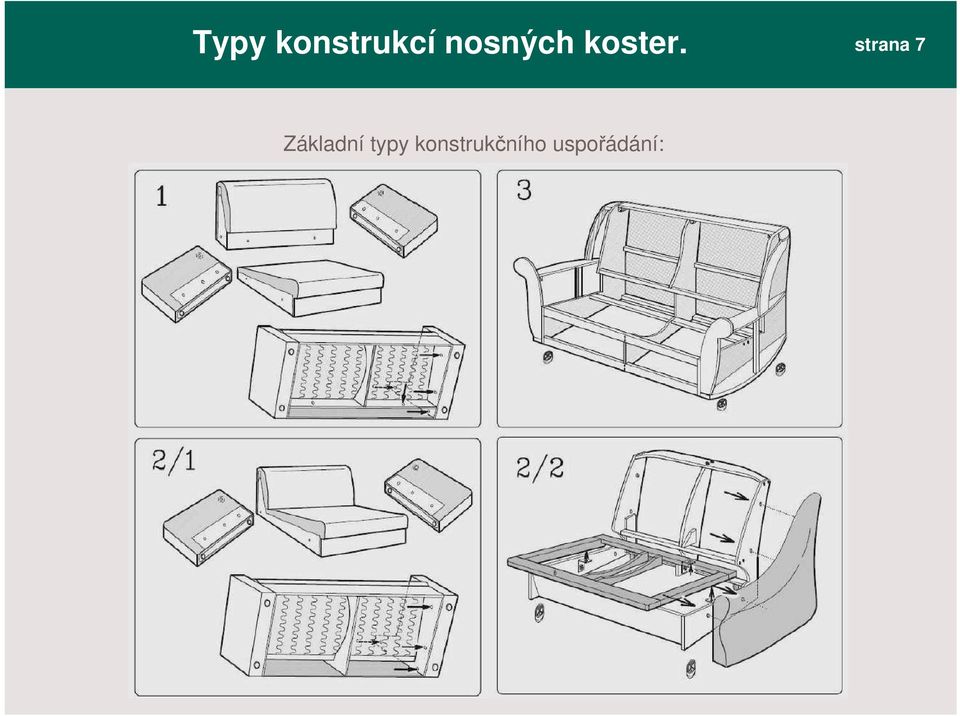

7 Typy konstrukcí nosných koster. strana 7 Základní typy konstrukního uspoádání:

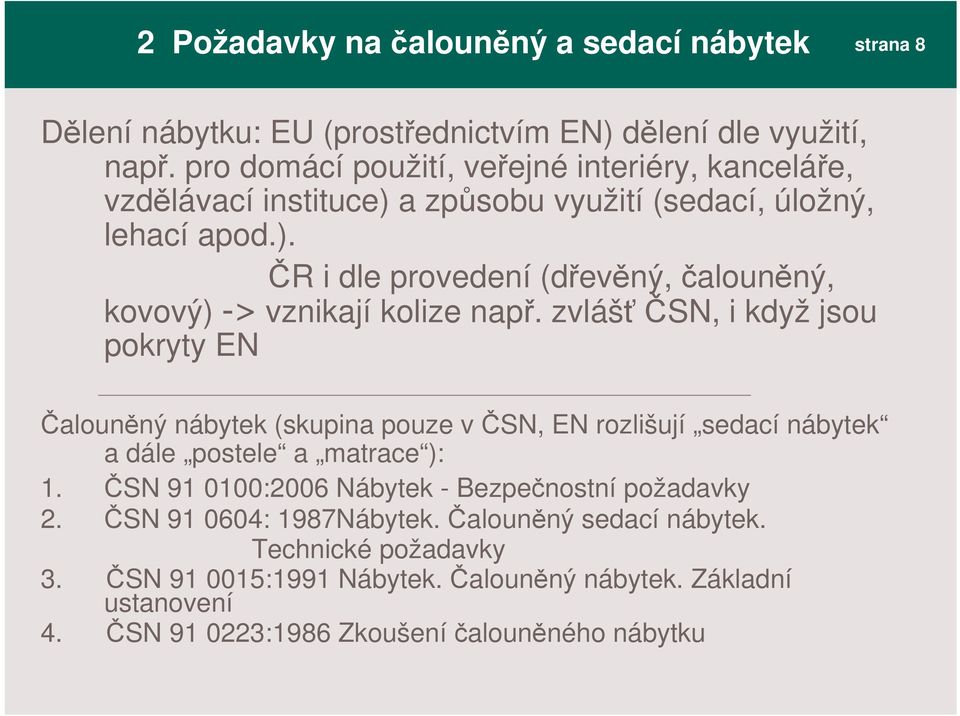

8 2 Požadavky na alounný a sedací nábytek strana 8 Dlení nábytku: EU (prostednictvím EN) dlení dle využití, nap. pro domácí použití, veejné interiéry, kanceláe, vzdlávací instituce) a zpsobu využití (sedací, úložný, lehací apod.). R i dle provedení (devný, alounný, kovový) vznikají kolize nap. zvlášsn, i když jsou pokryty EN alounný nábytek (skupina pouze v SN, EN rozlišují sedací nábytek a dále postele a matrace ): 1. SN :2006 Nábytek - Bezpenostní požadavky 2. SN : 1987Nábytek. alounný sedací nábytek. Technické požadavky 3. SN :1991 Nábytek. alounný nábytek. Základní ustanovení 4. SN :1986 Zkoušeníalounného nábytku

9 strana 9 1. Bezpenostní požadavky (alounný a sedací nábytek): alounný nábytek do veejných ubytovacích zaízení, pokud nemá stanovenou výjimku, musí být vyroben z materiál se sníženou holavostí. Nezbytnou souástí výrobku je návod na montáž a užívání a údržbu výrobku veském jazyce nebo grafické, obecn srozumitelné form.

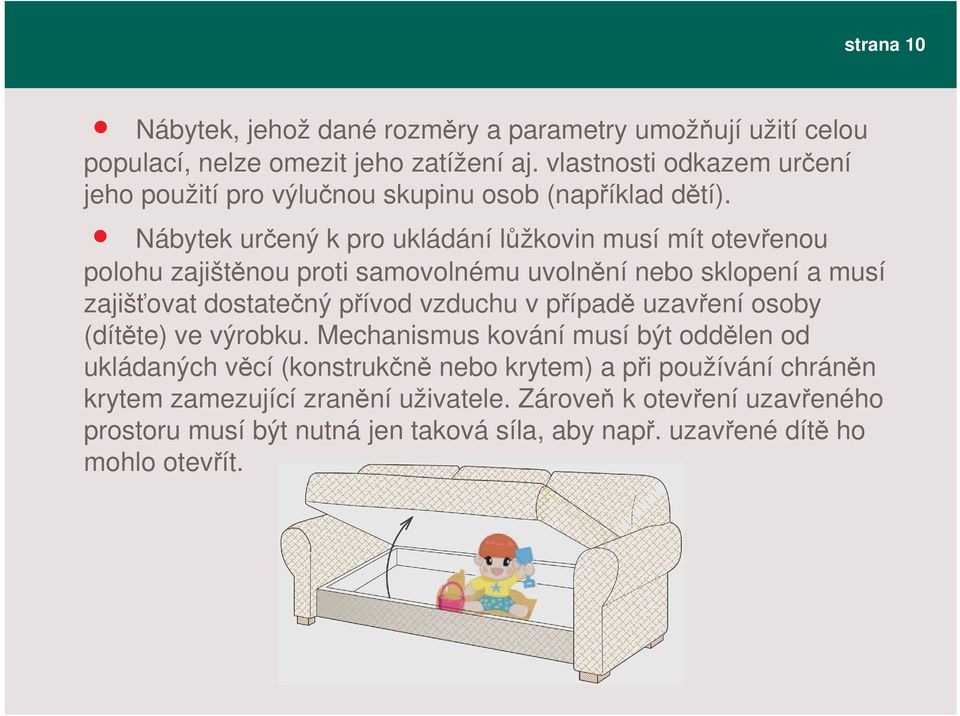

10 strana 10 Nábytek, jehož dané rozmry a parametry umožují užití celou populací, nelze omezit jeho zatížení aj. vlastnosti odkazem urení jeho použití pro výlunou skupinu osob (napíklad dtí). Nábytek urený k pro ukládání lžkovin musí mít otevenou polohu zajištnou proti samovolnému uvolnní nebo sklopení a musí zajišovat dostatený pívod vzduchu v pípad uzavení osoby (dítte) ve výrobku. Mechanismus kování musí být oddlen od ukládaných vcí (konstrukn nebo krytem) a pi používání chránn krytem zamezující zranní uživatele. Zárove k otevení uzaveného prostoru musí být nutná jen taková síla, aby nap. uzavené dít ho mohlo otevít.

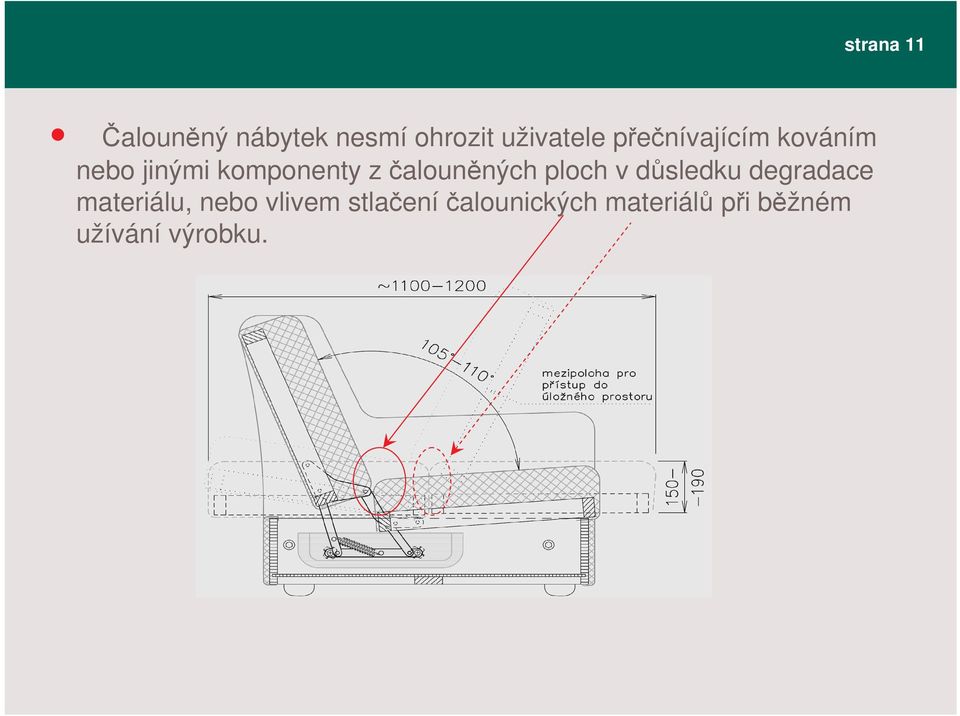

11 alounný nábytek nesmí ohrozit uživatele penívajícím kováním nebo jinými komponenty zalounných ploch v dsledku degradace materiálu, nebo vlivem stlaeníalounických materiál pi bžném užívání výrobku. strana 11

12 strana 12 Mobilní kanceláské židle musí mít odpor proti ujetí v nezatíženém stavu aby pi neúmyslném odsunutí pi usedání nedošlo k pádu uživatele. Souásti rozkládaných výrobk urených pro píležitostné spaní musí být dimenzovány tak, aby nedošlo k destrukci nášlapem na rozkládací ást ped uložením alounných prvk.

13 strana 13 Nábytek nelze opatovat komerními pívlastky, nap. zdravotní, ortopedický, ekologický apod., nemá-li zkušební protokol a stvrzení o tchto deklarovaných parametrech vydané oprávnným akreditovaným pracovištm! Sedací nábytek musí být ešen tak, aby byl dostaten stabilní proti usedání, vstávání nebo jiném bžném užívání, musí být ešen tak, aby pi usednutí na nkterou jeho ást (vetn podruek) nedošlo poškození výrobku nebo zranní uživatele a pi jeho funkním zatížení nevznikali v konstrukci otevené spoje a skuliny, které mohou být píinou uskípnutí šatstva, pokožky nebo prst.

14 strana SN :1987 Nábytek. alounný sedací nábytek. Technické požadavky. Tyto zkušební metody jsou tedy validní pouze v R. Zkoušky stability v této norm byly již nahrazeny SN EN 1022 Nábytek bytový - Sedací nábytek - Hodnocení stability. 3. SN :1991 Nábytek. alounný nábytek. Základní ustanovení Významná pi urování dovolených úchylek rozmr, piemž nkterá ustanovení se ruší a platí pro n norma SN EN 1334.

15 strana 15 Rozmry se mí s pesností na 1 mm a rozmry dle SN EN 1334 se mí pi zatížení zatžovacími podložkami z uzaveného Al profilu 40 x 40 mm o síle stny 2 mm, délky 3 m, hmotnosti 2,5 kg. Plocha se zatíží podložkami rovnobžn s okrajem a silou na každou desku 15 N (respektive 5 N pro matrace nižší než 50 mm) a provádí se 3 mení, ve stedu, a 250 mm od zatžovacích podložek, výsledkem je prmr. Povinnost oznait štítkem i visakou (l. 38)..lánek neodpovídá souasným potebám (pitom je platný!): - Oznaení výrobce - Název výrobku (u židlí uvést nap. pracovní 1 ) - íslo JK POV!?? - Výrobnííslo série (mže být nahrazeno datem výroby) - Msíc a rok expedice - Znaka nebo razítko výstupní kontroly - íslo technické normy (vesms již neplatí!) nebo technické podmínky - Provedení - Hmotnost v. obalu. Balení do PE folie, jinak musí být dohodnuto s odbratelem!!

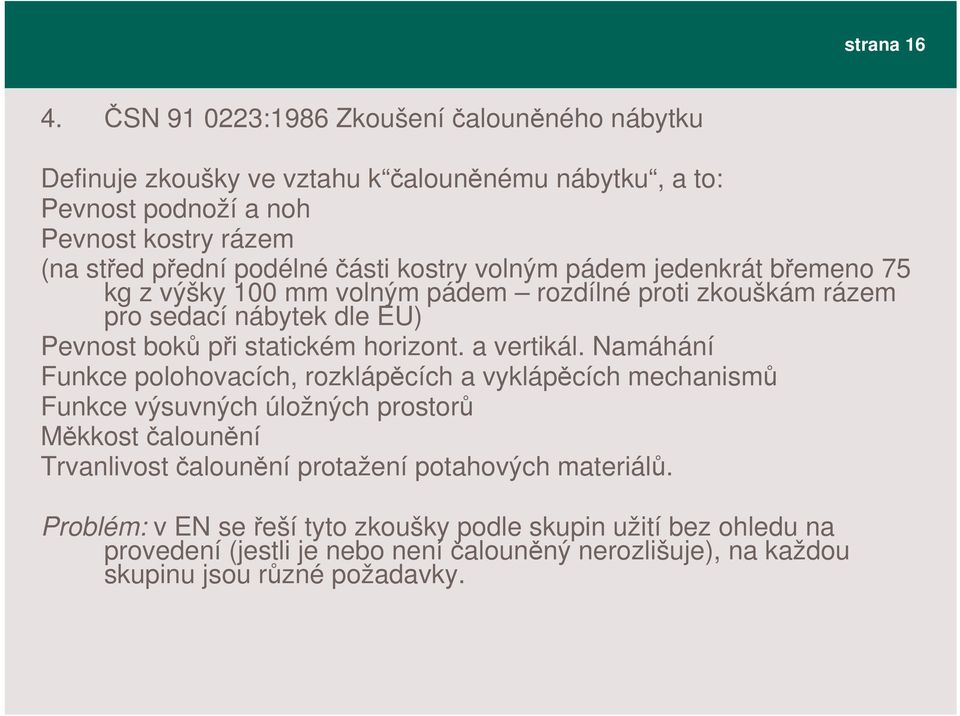

16 strana SN :1986 Zkoušeníalounného nábytku Definuje zkoušky ve vztahu k alounnému nábytku, a to: Pevnost podnoží a noh Pevnost kostry rázem (na sted pední podélnéásti kostry volným pádem jedenkrát bemeno 75 kg z výšky 100 mm volným pádem rozdílné proti zkouškám rázem pro sedací nábytek dle EU) Pevnost bok pi statickém horizont. a vertikál. Namáhání Funkce polohovacích, rozklápcích a vyklápcích mechanism Funkce výsuvných úložných prostor Mkkost alounní Trvanlivost alounní protažení potahových materiál. Problém: v EN se eší tyto zkoušky podle skupin užití bez ohledu na provedení (jestli je nebo neníalounný nerozlišuje), na každou skupinu jsou rzné požadavky.

17 strana 17 Propletenec norem znesnaduje orientaci na ešení problému a urení požadavk na jednotlivé typy nábytku: Grant Ministerstva prmyslu a obchodu ešený na Ústavu nábytku, designu a bydlení MZLU v Brn: NIS - informaní systém pro podporu výzkumu, vývoje, inovací a jakosti nábytku Jedním z jeho výstup jsou i návrhy na revize, zrušení a vznik nových technických norem.

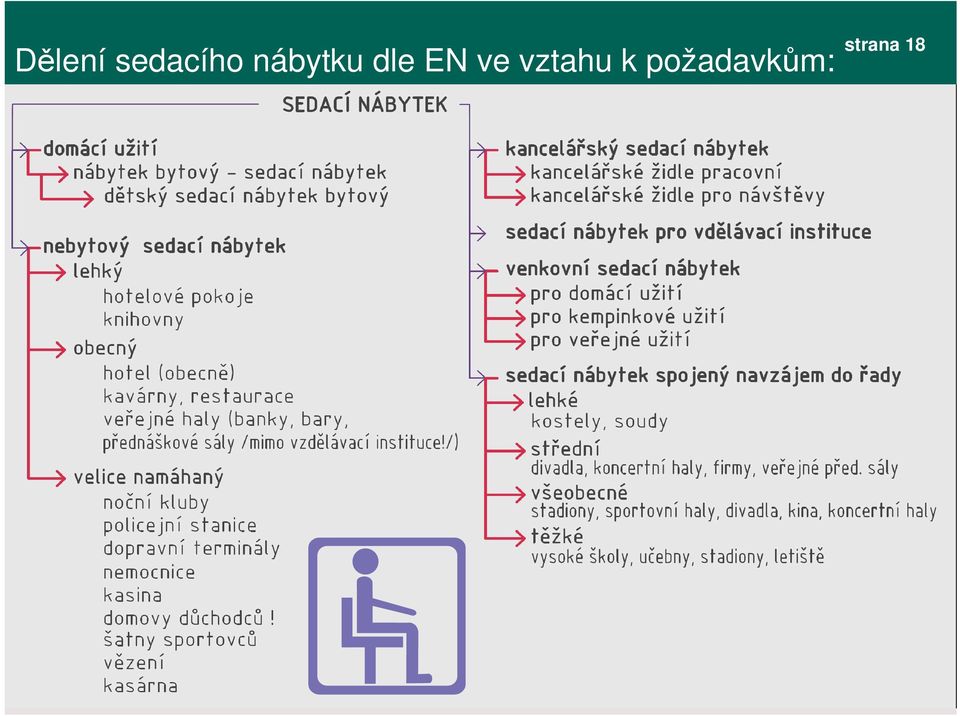

18 Dlení sedacího nábytku dle EN ve vztahu k požadavkm: strana 18

19 strana 19 Požadavky na bezpenost, stabilitu a mechanické vlastnosti bez podruek (pomocí mechanických zkoušek): Stabilita smrem dopedu 2. Stabilita boním smrem 3. Stabilita smrem dozadu 4. Statické zatížení sedadla a opradla (10x) a trvanlivost sedáku a opradla ( x) 5. Trvanlivost pedního okraje 6. Statické boní zatížení 7. Statické zadní zatížení 8. Rázová zkouška sedáku (rázové kladivo 25 kg, rázové tleso 20 kg, zatžovací vak 50 kg) 9. Rázová zkouška zad 10. Statická zkouška trnože

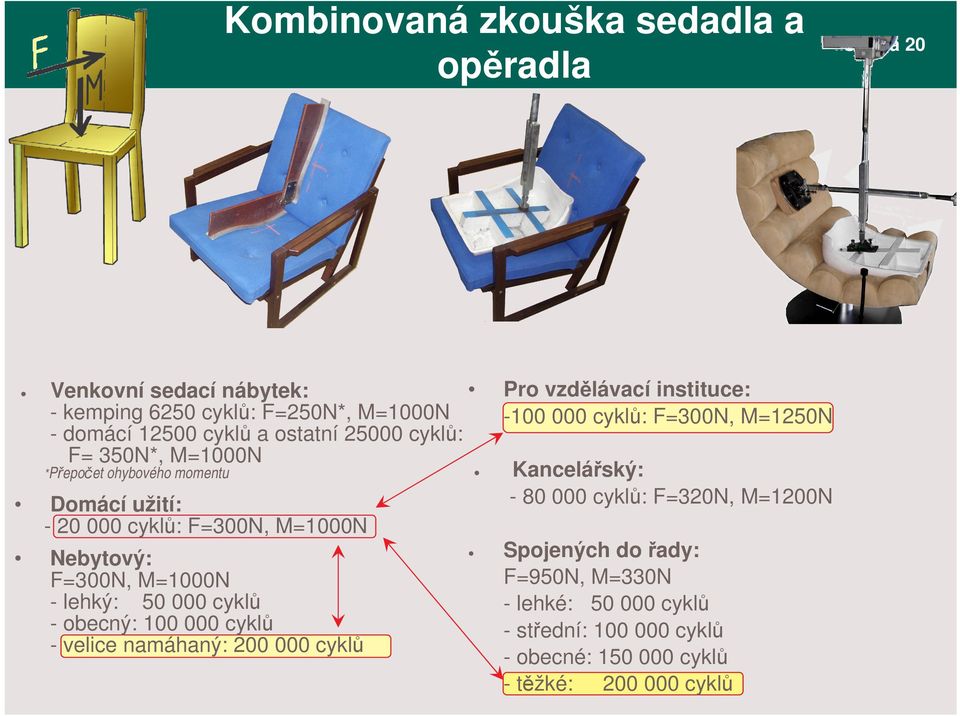

20 Kombinovaná zkouška sedadla a op radla Venkovní sedací nábytek: - kemping 6250 cykl : F=250N*, M=1000N - domácí cykl a ostatní cykl : F= 350N*, M=1000N *P epo et ohybového momentu Domácí užití: cykl : F=300N, M=1000N Nebytový: F=300N, M=1000N - lehký: cykl - obecný: cykl - velice namáhaný: cykl Pro vzd lávací instituce: cykl : F=300N, M=1250N Kancelá ský: cykl : F=320N, M=1200N Spojených do ady: F=950N, M=330N - lehké: cykl - st ední: cykl - obecné: cykl - t žké: cykl strana 20

21 Rázová zkouška sedadla Nebytový: Rázové kladivo 25 kg, 10x - Lehký: h=180 mm - Obecný: h=240 mm - Velice namáhaný: h=300 mm Venkovní: Zat žovací vak 50 kg, 10x, h=100 mm Bytový: Rázové kladivo 25 kg, 10x, h=180 mm Rázové t leso 20 kg se pro sedací nábytek nepoužívá, využívá se nap. u d tských postýlek. Pro vzd lávací instituce: strana 21 Rázové kladivo 25 kg, 10x: - Dle rozm rové skupiny h=180, 240, 300 mm Kancelá ský: - Neprovádí se Spojených do ady: Rázové kladivo 25 kg, 10x: - Lehké: h=180 mm - St ední: h=240 mm - Obecné a t žké: h=300 mm

22 strana 22 Normativní odkazy SN EN 1728 Nábytek bytový - Sedací nábytek - Zkušební metody pro stanovení pevnosti a trvanlivosti SN EN Kanceláský nábytek - Kanceláské židle pracovní - ást 3: Metody zkoušení SN EN Nábytek - Pevnost, trvanlivost a bezpenost - Požadavky na sedací nebytový nábytek SN EN Nábytek - Spoje pro nebytový sedací nábytek spojený navzájem do ady - Požadavky na pevnost a metody zkoušení SN EN Nábytek - Židle a stoly pro vzdlávací instituce -ást 2: Bezpenostní požadavky a metody zkoušení SN EN Kanceláský nábytek - Židle pro návštvy SN EN Venkovní nábytek - Sedací a stolový nábytek pro kempinkové použití, pro použití v domácnostech i veejných jednacích prostorách -ást 2: Mechanické bezpenostní požadavky a zkušební metody sedacího nábytku

23 Funk ní charakteristiky matrací Po et cykl : M ené hodnoty: - Zm na výšky - Hodnota tvrdosti - Zm na tvrdosti len ní tvrdosti - Zm na tvrdosti Klasifikace tvrdosti (matrace, l žka) do 10 skupin, p i emž Hs=1 tvrdá Hs= 10 m kká K ivka zatížení (deflexe): Výchozí m ení po 100 cyklech, kone né po ukon ení (p ítla ný talí, software) strana 23

24 Výsledek pouí strana 24
