1 PROVEDENÍ GEOLOGICKÝCH A DALŠÍCH PRACÍ PRO HODNOCENÍ A ZÚŽENÍ LOKALIT PRO UMÍSTĚNÍ HLUBINNÉHO ÚLOŽIŠTĚ ZPRÁVA O STAVU REALIZACE PROJEKTU K LOKALITA Č. 14 BLATNO RNDr. František Woller RNDr. Jiří Slovák květen 2004 Správa úložišť radioaktivních odpadů

2

3 Obsah Vysvětlivky...2 Úvod...3 Rozsah prováděných výzkumných prací...4 Aktualizace geologické situace...4 Aktualizace existujících střetů zájmů...5 Interpretace družicových a leteckých snímků...7 Letecké geofyzikální práce...9 Realizační etapa - terénní rekognoskace...11 Vymezení zúžených lokalit...12 Studie proveditelnosti...12 Realizace prací projektu...14 Dílčí výsledky výzkumných prací lokalita č. 14 Blatno...15 Kritická rešerše...15 Střety zájmů na lokalitě Blatno...16 Interpretace družicových a leteckých snímků...21 Letecká geofyzika...24 Závěr...26 PROJEKT GEOBARIÉRA LOKALITA BLATNO STAV 04/2004 1

4 Vysvětlivky AV ČR AOPK ČGS ČGÚ, ČGS Geofond DIAMO DMT DPZ GIS GPS HÚ MMR MZe MŽP NRBc OkÚ OŽP PřF UK PUPFL RAO a VJP RBc RBk ŘSD RZM S-JSTK Akademie věd České republiky Agentura ochrany přírody a krajiny Česká geologická služby, ČGÚ dřívější název stejné organizace (Český geologický ústav), Geofond organizační jednotka ČGS zpravující archiv geologických zpráv v ČR Státní podnik, těžící uran a zpravující archiv uranového průzkumu v ČR Digitální model terénu Dálkový průzkum Země Geografický informační systém Geografický poziční systém (zajišťovaný družicemi) Hlubinné úložiště Ministerstvo pro místní rozvoj Ministerstvo zemědělství Ministerstvo životního prostředí Nadregionální biocentrum Okresní úřad Odbor životního prostředí Přírodovědecká fakulta Univerzity Karlovy Pozemky určené k plnění funkcí lesa Radioaktivní odpady a vyhořelé jaderné palivo Regionální biocentrum Regionální biokoridor ředitelství silnic a dálnic Rastrová základní mapa souřadnicový systém Jednotné trigonometrické sítě katastrální SLDB 2001 Sčítání lidí, domů, bytů v roce 2001 SÚJB SÚRAO ÚJV ÚSES ÚSOP VDV metoda VÚC VÚVH TGM vvn vn ZPF Státní úřad pro jadernou bezpečnost Správa úložišť radioaktivních odpadů Ústav jaderného výzkumu a.s. Územní systém ekologické stability Ústřední seznam ochrany přírody Geofyzikální metoda využívající velmi dlouhých vln Vyšší územní celek Výzkumný ústav vodohospodářský T. G. Masaryka Velmi vysoké napětí Vysoké napětí Zemědělský půdní fond 2 PROJEKT GEOBARIÉRA - LOKALITA BLATNO STAV 04/2004

5 Úvod Podpisem smlouvy o dílo mezi zadavatelem Správou úložišť radioaktivních odpadů (SÚRAO) a sdružením společností AQUATEST a. s. a Stavební geologie GEOTECHNIKA a. s., vystupujícím pod názvem GeoBariéra jako dodavatelem dne 11. dubna 2003 byly zahájeny práce na projektu geologických výzkumných prací Provedení geologických a dalších prací pro hodnocení a zúžení lokalit pro umístění hlubinného úložiště. Tento projekt je prvním uceleným geologickým výzkumem lokalit v České republice, potenciálně vhodných pro umístění hlubinného úložiště vysoceaktivních radioaktivních odpadů a vyhořelého jaderného paliva z českých jaderných elektráren a dalších výzkumných provozů. V souladu se závěry předcházející teoretické etapy prací a především z hlediska hodnocení území České republiky provedeném společností ENERGOPRŮZKUM PRAHA, s. r. o. v průběhu roku , jsou stávající výzkumné práce soustředěny na následujících lokalitách: Lokalita č. název lokality kraj plocha území 7 LODHÉŘOV Jihočeský 40,5 km 2 8 BUDIŠOV Vysočina 38,8 km 2 14 BLATNO Ústecký / Plzeňský 39,0 km 2 30 BOŽEJOVICE - VLKSICE Jihočeský 38,0 km 2 40 PAČEJOV NÁDRAŽÍ Plzeňský 37,1 km 2 41 ROHOZNÁ Vysočina 38,6 km 2 Projekt kromě geologických výzkumných prací na jednotlivých lokalitách realizuje pro potřeby SÚRAO dodávku geografického informačního systému formou na klíč a zpracováním jednotlivých výstupů z geologických výzkumných prací ověřuje jeho funkčnost. V dalším textu se tato zpráva, pro technické podrobnosti a detaily, dodávkou GIS pro SÚRAO nezabývá. Podrobně je tato část řešena v oponované zprávě 2 GIS SÚRAO, finální zpráva, předanou na SÚRAO Projekt je zajišťován sdružením GeoBariéra společností AQUATEST a. s. a Stavební geologie GEOTECHNIKA a. s. za spoluúčasti subdodavatelských společností. 1 Piskač, Šimůnek a kol.: Výběr lokality a staveniště HÚ RAO v ČR, Analýza území ČR fáze regionálního mapování, ENERGOPRŮZKUM PRAHA, s. r. o., Praha, březen Černý, Eliáš Zenkl, Fanta: GIS SÚRAO, finální verze, AQUATEST a. s., Praha, PROJEKT GEOBARIÉRA LOKALITA BLATNO STAV 04/2004 3

6 Rozsah prováděných výzkumných prací V souladu s požadavky zadavatele jsou v rámci projektu prováděny na všech lokalitách geologické a další výzkumné práce spočívající v pěti vzájemně provázaných postupných krocích: 1. Shromáždění a aktualizace existujících informací o zkoumaných územích z hlediska: a. aktuální geologické situace b. aktuálních střetů zájmů 2. Provedení geologických výzkumů na lokalitách: a. letecká geofyzikální měření b. analýza družicových a leteckých snímků 3. Terénní rekognoskace a. v jarní etapě pochůzka geologů b. v podzimní etapě pochůzka geologů a geofyzikální měření metodou VDV 4. Vymezení zúženého území pro další etapu výběru vhodné lokality (na cca 10 km 2 ) 5. Provedení studií proveditelnosti hlubinného úložiště na dané lokalitě Aktualizace geologické situace Provedení kritické rešerše archivovaných geologických informací vyplývá ze zákona ČNR 62/1988 Sb. o geologických pracích ve znění pozdějších předpisů ( 6, odst. 2). Cílem aktualizace bylo získání úplného přehledu o archivovaných geologických informacích ze všech geovědních disciplin, jejich kritické zhodnocení pro využití pro další práce na zkoumaných lokalitách. Na třech lokalitách (lokalita č. 7 Lodhéřov, lokalita č. 14 Blatno, lokalita č. 30 Božejovice Vlksice) a z části na lokalitě č.8 Budišov, byly již v minulosti kritické rešerše zpracovány (Woller et al. 1998) a byly tak pouze doplněny o údaje získané z nových prací provedených po datu uzávěrky původní kritické rešerše. U nově zařazených lokalit (lokalita č. 40 Pačejov Nádraží a lokalita č.41 Rohozná) a na cca 1/3 lokality č. 8 Budišov byla kritická rešerše zpracována ve shodném formátu jaký byl použit pro řešení již zpracovaných výše zmíněných kritických rešerší. Metodika realizace kritické rešerše V prvním kroku byly vyhledány podklady a informace týkající se vymezeného území ve všech dostupných archivech (ČGS Geofond, ČGS, DIAMO, PřF UK, Geofyzika Brno, Geomin Jihlava, AV ČR a další). Vyhledány a hodnoceny byly informace vztahující se k danému území a dané problematice jak z hlediska věcného, tak i z hlediska kvalitativního. Základem prací celé rešerše bylo vyhledání podkladů v archivech ČGS Geofond Praha, kde jsou k dispozici jednotlivé databáze. 4 PROJEKT GEOBARIÉRA - LOKALITA BLATNO STAV 04/2004

7 V druhém kroku byly jednotlivé materiály vypůjčeny a prostudovány jednotlivými specialisty. Informace byly v souladu s metodikou v minulých kritických rešerších tříděny na využitelné, podmíněně využitelné a nevyužitelné z hlediska prací na vývoji HÚ. Informace byly ukládány do databáze, která je jako jeden z výstupů předávána a umožňuje v budoucnosti doplnění a aktualizaci. V závěrečném kroku byly informace takto získané zpracované písemnou formou ve zprávách k jednotlivým lokalitám. Aktualizace existujících střetů zájmů Provedení aktualizace střetů zájmů vyplývá z vyhlášky ČGÚ č. 121/1989 Sb. v aktuálním znění. Cílem prací bylo zjištění všech střetů zájmů v prostorech vymezených lokalit. Střety zájmů nebyly v souladu se zadáním zjišťovány v prostorech intravilánů obcí. Výstupem této fáze jsou mapy střetu zájmů sledovaných lokalit v měřítku 1: Metodický postup Použitý metodický postup byl orientován na splnění cíle stanoveného Koncepcí nakládání s RAO a VJP v ČR, kterým je zapracování dvou kandidátních lokalit do územně plánovací dokumentace dotčeného území do r Obsahová náplň mapy střetů zájmů respektuje požadavky vyhlášky ČGÚ č. 121/1989 Sb. v platném znění. V zájmu komplexního podchycení možných střetů jsou sledovány informace o stavu využití území a jeho limitech ve smyslu zák. č. 50/1976 Sb. v platném znění a vyhl. MMR č. 135/2001 Sb. relevantních k danému záměru. Kromě existujících jevů a limitů, vyplývajících z platné legislativy a z vydaných správních rozhodnutí, jsou v mapě každé lokality zahrnuty některé významnější rozvojové záměry zjištěné na základě informací od správců sítí. V souladu se schváleným plánem projektu byly osloveny všechny významné orgány a organizace, u nichž bylo možné předpokládat existenci zákonem chráněných zájmů ve vymezených polygonech. Postupně byly kontaktovány: dotčené orgány státní správy a jimi řízené instituce, správci sítí technické infrastruktury, krajské úřady krajů Ústeckého, Plzeňského, Jihočeského a Vysočina, dotčené obce. Sběr informací probíhal převážně korespondenční formou, v případě potřeby byly poskytnuté podklady následně zpřesňovány formou osobních jednání, případně terénním průzkumem. Podklady pro jednotlivá témata mapy střetů zájmů, byly od majitelů či jimi určených správců přebírány v těchto formách: Energetika a spoje vektorová data v souřadném systému S-JTSK, PROJEKT GEOBARIÉRA LOKALITA BLATNO STAV 04/2004 5

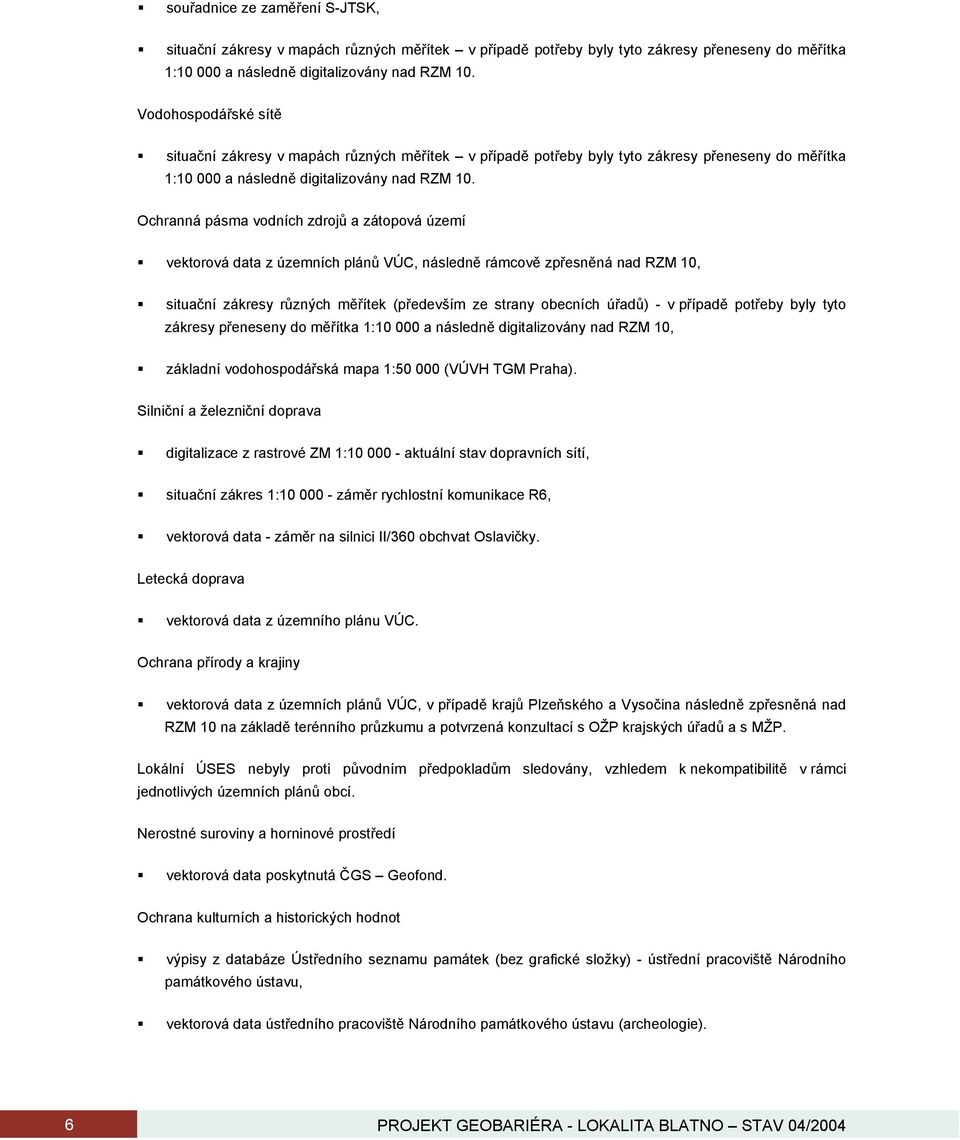

8 souřadnice ze zaměření S-JTSK, situační zákresy v mapách různých měřítek v případě potřeby byly tyto zákresy přeneseny do měřítka 1: a následně digitalizovány nad RZM 10. Vodohospodářské sítě situační zákresy v mapách různých měřítek v případě potřeby byly tyto zákresy přeneseny do měřítka 1: a následně digitalizovány nad RZM 10. Ochranná pásma vodních zdrojů a zátopová území vektorová data z územních plánů VÚC, následně rámcově zpřesněná nad RZM 10, situační zákresy různých měřítek (především ze strany obecních úřadů) - v případě potřeby byly tyto zákresy přeneseny do měřítka 1: a následně digitalizovány nad RZM 10, základní vodohospodářská mapa 1: (VÚVH TGM Praha). Silniční a železniční doprava digitalizace z rastrové ZM 1: aktuální stav dopravních sítí, situační zákres 1: záměr rychlostní komunikace R6, vektorová data - záměr na silnici II/360 obchvat Oslavičky. Letecká doprava vektorová data z územního plánu VÚC. Ochrana přírody a krajiny vektorová data z územních plánů VÚC, v případě krajů Plzeňského a Vysočina následně zpřesněná nad RZM 10 na základě terénního průzkumu a potvrzená konzultací s OŽP krajských úřadů a s MŽP. Lokální ÚSES nebyly proti původním předpokladům sledovány, vzhledem k nekompatibilitě v rámci jednotlivých územních plánů obcí. Nerostné suroviny a horninové prostředí vektorová data poskytnutá ČGS Geofond. Ochrana kulturních a historických hodnot výpisy z databáze Ústředního seznamu památek (bez grafické složky) - ústřední pracoviště Národního památkového ústavu, vektorová data ústředního pracoviště Národního památkového ústavu (archeologie). 6 PROJEKT GEOBARIÉRA - LOKALITA BLATNO STAV 04/2004

9 Ochrana lesa vektorová data z územního plánu VÚC kaje Vysočina, obsahující primární data převzatá od Ústavu pro hospodářskou úpravu lesa Brandýs n.l. a.s. Na ostatních lokalitách byla použita data o rozsahu lesních ploch dle rastrové základní mapy v měřítku 1: Zvolený postup umožnil identifikaci všech podstatných vylučujících a podmíněně vylučujících kritérií negeologické povahy, která vyplývají z Požadavků na lokalitu v etapě hodnocení území, včetně vyhlášky SÚJB č. 215/1997 Sb. a zároveň vytváří předpoklady pro vytvoření argumentační databáze pro následné projednávání záměru s orgány státní správy, obcemi, dotčenými vlastníky a uživateli území a s veřejností. Dílčí absence některých informací (lokální ÚSES, kategorizace lesních porostů), s jejichž získáním bylo v plánu projektu uvažováno, nijak neovlivňuje vypovídací úroveň map z hlediska střetů zájmů, ovlivňujících vymezení užších lokalit. Doplnění těchto údajů pro vymezené užší lokality bude zajištěno v rámci zpracování Studií proveditelnosti. Interpretace družicových a leteckých snímků Použitá metodika a postup prací Současná dostupnost obrazových dat dálkového průzkumu Země a moderní metody jejich zpracování dovolují posoudit různá hlediska tektonické predispozice vývoje reliéfu a provést analýzu jeho exodynamického vývoje, tj. posoudit vývoj tektonických procesů ve zkoumaném území. Výběr a pořízení dat Jako hlavní podklad pro provedení morfotektonické analýzy a interpretace byla získána panchromatická, multispektrální a radarová data DPZ splňující všechny potřebné parametry podle zadání úkolu. Současně byla využita výšková data (vrstevnice) pro generaci rastrového DMT a přípravu stínovaného reliéfu. Jako nejvýhodnější byly vybírány scény pořízená v době s minimálním vegetačním pokryvem (jaro nebo podzim). PROJEKT GEOBARIÉRA LOKALITA BLATNO STAV 04/2004 7

10 Obr. 1: Družicové scény Landsat 7 ETM+ České republiky a umístění 6 vybraných lokalit3. Výsledná polohová přesnost dosahuje pro všechny scény hodnot řádu rozlišení odpovídajících družicových dat a družicová orthofota tak splňují veškeré nároky na potřebnou geometrickou kvalitu. V souladu se zadáním úkolu byla pozornost při zpracování údajů DPZ koncentrována na následující témata: Zhodnotit na základě geomorfologických kritérií jednotlivé oblasti. Pro tyto cíle byla provedena analýza exogenní dynamiky postavená na detailním zhodnocení leteckých snímků, zhodnocení říční sítě a základních forem povrchů. Provedení morfotektonické analýzy lokalit, včetně širšího okolí, na základě snímků Landsat ETM+, Radarsat a digitálního modelu terénu (DMT). Exogenní dynamika Exodynamická analýza studuje strukturní a tektonickou predispozici vývoje reliefu. Tato metoda je jednou z metod hodnocení geologického vývoje studovaného území. 3 Pospíšil, Kučera, Martínek, Rejl: Analýza družicových a leteckých snímků, Morfotektonická analýza lokalit - Závěrečná zpráva, Gisat s. r. o., Praha PROJEKT GEOBARIÉRA - LOKALITA BLATNO STAV 04/2004

11 Analýza studuje vývoj reliéfu z pohledu dynamiky exogenních procesů, které se uplatnily a nebo uplatňují při jeho vytváření. Vzhledem k tomu, že reliéf se vytváří na geologické struktuře, ta zákonitě vývoj reliéfu predisponuje. Obráceně to znamená, že touto metodou lze přispět k poznání struktury a tektonické stavby, která se ve vývoji reliéfu uplatňuje. Zjednodušujícím způsobem lze charakterizovat exodynamickou analýzu vývoje reliéfu tak, že se snaží na zemském povrchu geneticky rozlišit jednotlivé tvary, formy a případně celky (jednotky), které se vztahují k jednotlivým etapám jeho vývoje a vysvětlit jejich vznik. Analyzuje, jak se uplatnila strukturní a tektonická (endogenní) predispozice, jaké exogenní procesy a v jaké době převažovaly, jaký to mělo zpětný dopad na geologickou stavbu, v jaké geomorfologické pozici se daný reliéf nachází a jaký má vztah k celkovému vývoji širšího regionu apod. Analyzuje dále polycykličnost etap vývoje reliéfu a polygeneze případných uloženin, které při vývoji reliéfu vznikají. Cílem analýzy je vymezit každou formu na zemském povrchu a vysvětlit její genezi. Letecké geofyzikální práce Letecké geofyzikální práce byly stěžejní metodou získání nových dat o geologické stavbě území. Práce byly zajištěny společností G IMPULS Praha, spol. s r.o. ve spolupráci s dalšími subdodavateli: McPhar Geosurveys Ltd., Kanada DELTA SYSTEM AIR a.s., Hradec Králové Rozsah provedených měření na jednotlivých zkoumaných lokalitách Rozsah provedených měření, včetně směrů základních i převazujících profilů plyne z následující tabulky: Název Plocha Profilová síť Základní profily Převazující profily Celkem Směr lokality km 2 základní/ převazující počet km počet km profily km základní/ převazující 07 Lodheřov 45,8 200 m/500 m , ,4 323,6 112 o /202 o 08 Budišov 43,9 200 m/500 m , ,0 312,1 157 o /247 o 14 Blatno 44,5 200 m/500 m , ,4 108 o /198 o 30 Božejovice 43,2 200 m/500 m , ,3 295,0 090 o /180 o 40 Pačejov 42,2 200 m/500 m , ,2 296,0 090 o /180 o 41 Rohozná 43,7 200 m/500 m , ,0 309,0 126 o /216 o Celkem 263, ,6 528, ,1 PROJEKT GEOBARIÉRA LOKALITA BLATNO STAV 04/2004 9

12 Obr. 2: Helikoptéra s elektromagnetickým snímačem HUMMINGBIRD na 30 m laně Použitá metodika a postup prací K provedení leteckých geofyzikálních měření byl zajištěn helikoptérový systém založený na pětifrekvenčním digitálním elektromagnetickém snímači HUMMINGBIRD kanadské společnosti McPhar, cesiový magnetometr s vysokou rozlišovací schopností, vícekanálový gamaspektrometrický systém, systém sběru dat na bázi PC, navigační systém GPS s rozlišením v reálném čase, laserový a barometrický výškoměr a systém barevného 10 PROJEKT GEOBARIÉRA - LOKALITA BLATNO STAV 04/2004

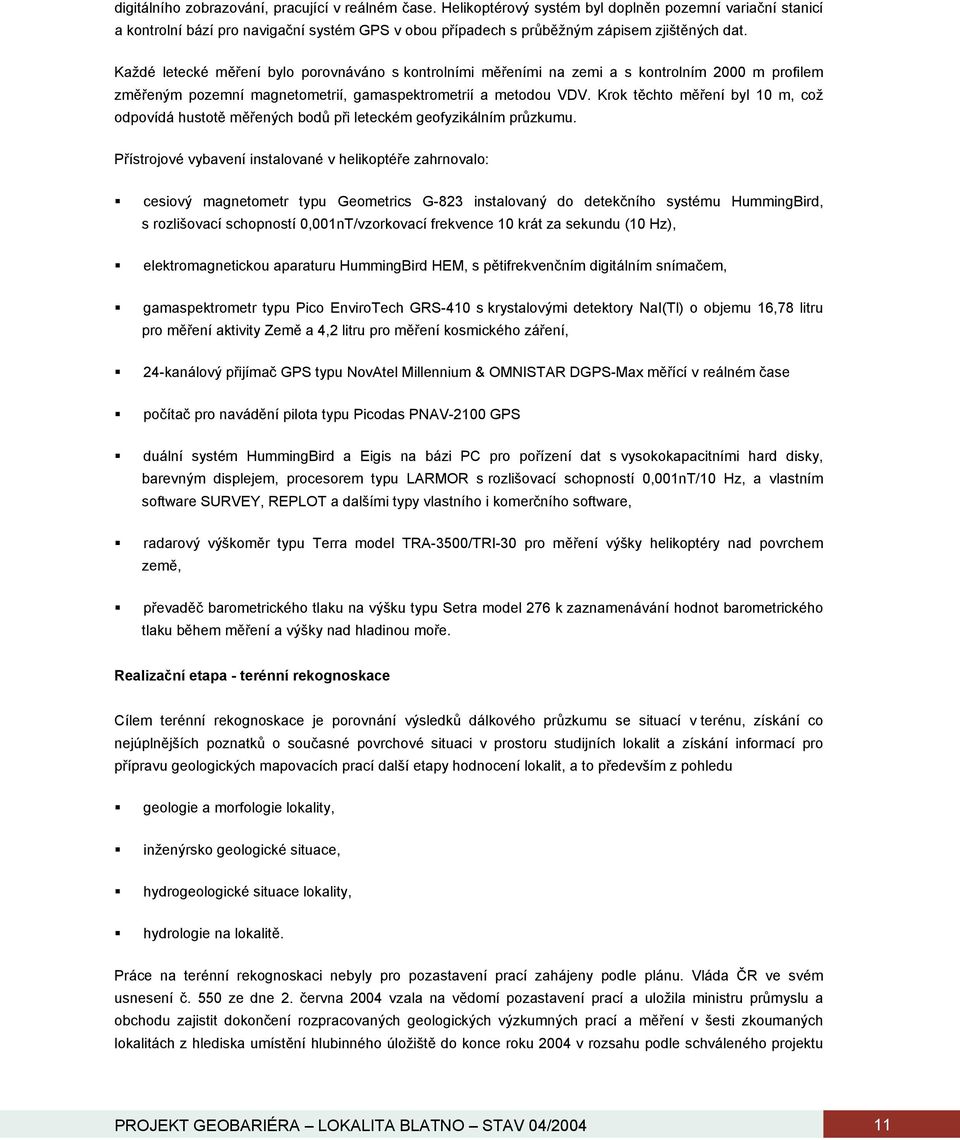

13 digitálního zobrazování, pracující v reálném čase. Helikoptérový systém byl doplněn pozemní variační stanicí a kontrolní bází pro navigační systém GPS v obou případech s průběžným zápisem zjištěných dat. Každé letecké měření bylo porovnáváno s kontrolními měřeními na zemi a s kontrolním 2000 m profilem změřeným pozemní magnetometrií, gamaspektrometrií a metodou VDV. Krok těchto měření byl 10 m, což odpovídá hustotě měřených bodů při leteckém geofyzikálním průzkumu. Přístrojové vybavení instalované v helikoptéře zahrnovalo: cesiový magnetometr typu Geometrics G-823 instalovaný do detekčního systému HummingBird, s rozlišovací schopností 0,001nT/vzorkovací frekvence 10 krát za sekundu (10 Hz), elektromagnetickou aparaturu HummingBird HEM, s pětifrekvenčním digitálním snímačem, gamaspektrometr typu Pico EnviroTech GRS-410 s krystalovými detektory NaI(Tl) o objemu 16,78 litru pro měření aktivity Země a 4,2 litru pro měření kosmického záření, 24-kanálový přijímač GPS typu NovAtel Millennium & OMNISTAR DGPS-Max měřící v reálném čase počítač pro navádění pilota typu Picodas PNAV-2100 GPS duální systém HummingBird a Eigis na bázi PC pro pořízení dat s vysokokapacitními hard disky, barevným displejem, procesorem typu LARMOR s rozlišovací schopností 0,001nT/10 Hz, a vlastním software SURVEY, REPLOT a dalšími typy vlastního i komerčního software, radarový výškoměr typu Terra model TRA-3500/TRI-30 pro měření výšky helikoptéry nad povrchem země, převaděč barometrického tlaku na výšku typu Setra model 276 k zaznamenávání hodnot barometrického tlaku během měření a výšky nad hladinou moře. Realizační etapa - terénní rekognoskace Cílem terénní rekognoskace je porovnání výsledků dálkového průzkumu se situací v terénu, získání co nejúplnějších poznatků o současné povrchové situaci v prostoru studijních lokalit a získání informací pro přípravu geologických mapovacích prací další etapy hodnocení lokalit, a to především z pohledu geologie a morfologie lokality, inženýrsko geologické situace, hydrogeologické situace lokality, hydrologie na lokalitě. Práce na terénní rekognoskaci nebyly pro pozastavení prací zahájeny podle plánu. Vláda ČR ve svém usnesení č. 550 ze dne 2. června 2004 vzala na vědomí pozastavení prací a uložila ministru průmyslu a obchodu zajistit dokončení rozpracovaných geologických výzkumných prací a měření v šesti zkoumaných lokalitách z hlediska umístění hlubinného úložiště do konce roku 2004 v rozsahu podle schváleného projektu PROJEKT GEOBARIÉRA LOKALITA BLATNO STAV 04/

14 tak, aby již vložené prostředky byly efektivně využity. Ve smyslu tohoto usnesení budou práce pokračovat v původním rozsahu. Terénní geologická rekognoskace naváže na již dříve realizované orientační účelové rekognoskace jednotlivých výzkumných polygonů a doplní je o podrobnější charakterizaci horninového prostředí, jeho litologické stálosti nebo variability (isotropie či anisotropie prostředí), stupně navětrání či jiného narušení. Dále budou provedeny morfostrukturní analýzy s cílem identifikovat pozemními mapovacími metodami tektonické poruchové zóny ovlivňující stav horninového prostředí. Výsledky ve formě účelových map budou konfrontovány s výstupy geofyzikálních výzkumů, zvláště s interpretacemi družicového snímkování a leteckých metod, aby mohla být docílena jejich jednotná a reálná interpretace. Pro účely geologického výzkumu nebudou v této fázi užívány žádné technické práce ani laboratorní analýzy. V navrhovaném zúženém polygonu bude provedeno kontrolní měření metodou VDV s cílem potvrdit a stanovit míru homogenity vybraného bloku. Měřené profily nebudou vytyčovány, ale budou zaměřeny pomocí GPS s přesností odpovídající měřítku 1 : Lokalizace profilů VDV bude přizpůsobována výsledkům získaným z předchozích průzkumů (letecké geofyziky a DPZ). Vymezení zúžených lokalit Hlavním cílem celého projektu je na základě provedených prací a jejich interpretace navrhnout zúžené lokality (o ploše cca 10 km 2 ) a provést jejich porovnání z pohledu předpokládané homogenity horninových masivů. Tato fáze projektu bude realizována v závěru letošního roku. Při závěrečné interpretaci se bude vycházet ze souboru informací, které budou zahrnovat archivní údaje, nově zjištěná a naměřená data zejména z geofyzikálních měření a družicových a leteckých snímků a z terénních rekognoskací. Interpretace se bude opírat o geofyzikálně interpretované anomálie, zejména diskontinuity, interpretace tektoniky metodami dálkového průzkumu a archivní údaje, zejména z geologického mapování. Jako podpůrné údaje budou využita další hydrogeologická, geochemická, hydrologická a hydrografická data. Vymezení geologických struktur a umístění zúžené geologicky homogenní lokality bude zobrazeno v souhrnné mapě 1 : , zpracované v jednotlivých vrstvách v GIS. Studie proveditelnosti Cílem je základní posouzení realizovatelnosti stavby ve vymezených užších lokalitách. Úkolem etapy je zpracovat pro každou z vymezených užších lokalit samostatnou studii proveditelnosti, která prověří podle níže specifikovaných kritérií možnosti umístění povrchového areálu HÚ v dané lokalitě nebo v její bezprostřední blízkosti. Postup prací - metodika Pro každou z vymezených užších lokalit bude zpracována samostatná studie proveditelnosti s následujícím zaměřením: (variantní) lokalizace povrchového areálu HÚ a zařízení staveniště - na podkladě geografických GIS analýz vlastností, jevů a skutečností zájmového území, napojení staveniště na silniční a železniční síť s ohledem na: 12 PROJEKT GEOBARIÉRA - LOKALITA BLATNO STAV 04/2004

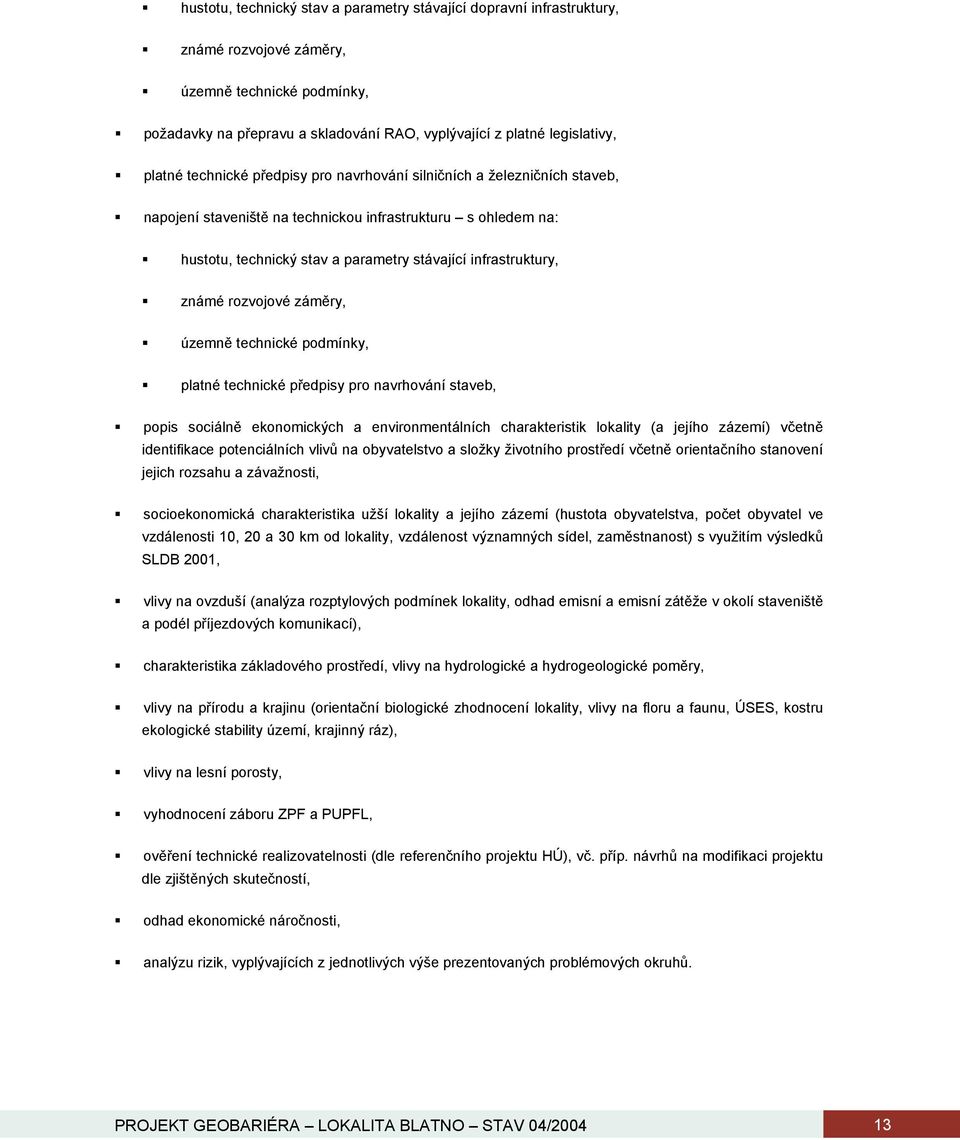

15 hustotu, technický stav a parametry stávající dopravní infrastruktury, známé rozvojové záměry, územně technické podmínky, požadavky na přepravu a skladování RAO, vyplývající z platné legislativy, platné technické předpisy pro navrhování silničních a železničních staveb, napojení staveniště na technickou infrastrukturu s ohledem na: hustotu, technický stav a parametry stávající infrastruktury, známé rozvojové záměry, územně technické podmínky, platné technické předpisy pro navrhování staveb, popis sociálně ekonomických a environmentálních charakteristik lokality (a jejího zázemí) včetně identifikace potenciálních vlivů na obyvatelstvo a složky životního prostředí včetně orientačního stanovení jejich rozsahu a závažnosti, socioekonomická charakteristika užší lokality a jejího zázemí (hustota obyvatelstva, počet obyvatel ve vzdálenosti 10, 20 a 30 km od lokality, vzdálenost významných sídel, zaměstnanost) s využitím výsledků SLDB 2001, vlivy na ovzduší (analýza rozptylových podmínek lokality, odhad emisní a emisní zátěže v okolí staveniště a podél příjezdových komunikací), charakteristika základového prostředí, vlivy na hydrologické a hydrogeologické poměry, vlivy na přírodu a krajinu (orientační biologické zhodnocení lokality, vlivy na floru a faunu, ÚSES, kostru ekologické stability území, krajinný ráz), vlivy na lesní porosty, vyhodnocení záboru ZPF a PUPFL, ověření technické realizovatelnosti (dle referenčního projektu HÚ), vč. příp. návrhů na modifikaci projektu dle zjištěných skutečností, odhad ekonomické náročnosti, analýzu rizik, vyplývajících z jednotlivých výše prezentovaných problémových okruhů. PROJEKT GEOBARIÉRA LOKALITA BLATNO STAV 04/

16 Realizace prací projektu Práce na projektu probíhají v souladu se smlouvou o dílo se zadavatelem SÚRAO a odsouhlaseným harmonogramem s jediným rozdílem, a to byla realizace leteckých geofyzikálních měření. V současné době veškeré práce plánované k 30. dubnu 2004 jsou zrealizovány a požadované výstupy předány zadavateli. Další navazující práce první etapa terénní rekognoskace, byly na základě rozhodnutí ředitele SÚRAO pozastaveny. S ohledem na usnesení Vlády ČR č. 550 ze dne budou však realizované veškeré práce podle schváleného plánu projektu. Kontrolní a konzultační dny zaměřené na kontrolu postupu prováděných prací a kontrolu a oponenturu dílčích výstupů projektu probíhaly až na výjimky dle schváleného harmonogramu. Průběh všech kontrolních dnů nezaznamenal výraznějších odchylek oproti plánu. Jedinou významnou změnou je dokončení finální zprávy interpretující letecká geofyzikální měření včetně porovnání s pozemním kontrolním profilem, k 30. dubnu Toto představuje skluz 2 měsíce, ale tento již není dále promítnut do realizace celkového díla, neboť v letošním roce byly v harmonogramu dostatečné časové rezervy pro navazující práce. 14 PROJEKT GEOBARIÉRA - LOKALITA BLATNO STAV 04/2004

17 Dílčí výsledky výzkumných prací lokalita č. 14 Blatno Kritická rešerše Provedená kritická rešerše geologických informací na lokalitě aktualizovala již v minulosti (1998) provedenou rešerši. Výsledky nově zjištěných a studovaných zpráv jsou uvedeny v následujících závěrech. Závěry kritické rešerše 4 V oblasti č. 14 Blatno byl nově přehodnocen jeden starší inženýrsko-geologický posudek z r. 1973, ve kterém jsou na základě 3 vrtů do hloubky max. 11 m charakterizovány kvartérní sedimenty a povrchová partie permokarbonských sedimentů vyplňujících brázdu v místech silnice Praha Karlovy Vary u obce Ležky. Zeminy byly na základě zrnitostních rozborů zařazeny do normy ČSN (staré verze), byl porovnán chemizmus povrchové vody z potoka a mělké podzemní vody z hlediska agresivity na stavební konstrukce. Poznatky mají jen omezený význam pro charakterizaci prostředí permokarbonu, jsou využitelné kupř. v projekční přípravě dopravních struktur apod. Vzhledem k hodnocení stupněm 3 nebyla lokalita vyznačena v nové mapové příloze. Řada starších ložiskových průzkumů charakterizuje poměry v jv. cípu zájmového území u Žihle, kde byla až do minulého roku v provozu cihelna. Průzkumné práce byly doprovázeny technologickými a geotechnickými analýzami kvartérního pokryvu a povrchových partií permokarbonského sedimentárního souvrství žihelské pánve podél výrazného zlomového stupně. Jsou komentovány v textu zprávy z r a vyznačeny v mapové příloze. Řada starších ložiskových průzkumů charakterizuje granitoidy tiského masivu z hlediska kamenického využití. Většinou obsahují výsledky technologických a geotechnických analýz, avšak pouze z povrchových partií masivu do hloubky cca 30 m. Jsou komentovány v textu zprávy z r a vyznačeny v mapové příloze z téže doby. V současné době je v rámci vymezeného území v provozu pouze jediný kamenolom při již okraji Tisu u Blatna. Regionální tektonická linie s orientací S-J, která na vých. straně omezuje tiský granitoidní masiv, je potvrzena mj. morfologicky výrazným stupněm. Existenci případných doprovodných struktur a dalších zón jiné orientace v rámci masivu a míru jeho segmentace bude třeba ještě zjistit a ověřovat. Zvláštní význam zřejmě má zóna s orientací V-Z, na vymezená Fediukem 1990, doprovázená proniky neoidních bazaltických vulkanitů a s rozpoznanými pozůstatky povrchového stratovulkánu. Obraz tektonické členitosti granitoidního masivu bude nutno doplňovat geologickým mapováním, morfostrukturní analýzou s využitím výsledků geofyzikálního průzkumu a podrobnými průzkumy s využitím hlubších svislých i úklonných vrtů ve vhodně zvolených místech. Posudky Noska 1980 a Kamenického 1983 od obce Balková v blízkosti záp. hranice vymezeného území charakterizují inženýrsko-geologické poměry v oblasti budované proterozoickými břidlicemi. Tato oblast cípovitě zasahuje i do záp. části vymezeného území. Oba posudky nepřesahují úroveň 3. Obsahují dokumentaci celkem 30 mělkých sond a zatřídění povrchových útvarů podle ČSN na základě pouhých dvou indexových geotechnických analýz. Potvrzují však celkovou chudost proterozoické formace na 4 Použity texty ze zprávy: Skořepa a kolektiv: Kritická rešerše archivovaných geologických informací, Lokalita 14 - Blatno, AQUATEST, Praha, PROJEKT GEOBARIÉRA LOKALITA BLATNO STAV 04/

18 výskyt podzemních vod, pokud se ale puklinové vody vyskytují, jsou silně agresivní nízkým ph, zvýšenými obsahy síranů, nízkou celkovou tvrdostí i vysokým obsahem volného CO 2. Regionální surovinové studie potvrzují, že ve vymezeném území se nenacházejí žádné pozůstatky staré těžby rud, uhlí či jiných surovin ve formě poddolování, žádné krasové jevy či pseudokrasové dutiny a až na výjimky ani sesuvy či jiné deformace svahů. Výjimkou je registrovaný sesuv odřezu železniční trati sev. od Žihle, zakreslený v mapové příloze ke zprávě z r. 1996, v pásmu tektonického stupně, nepochybně aktivizovaný tělesem železnice. Je zřejmé, že podél celého morfologicky výrazného a tektonicky podmíněného terénního stupně mezi Žihlí a Malměřicemi je pásmo zvýšené náchylnosti území k výskytu svahových deformací různé formy. K aktivizaci by mohlo dojí po mimořádných klimatických výkyvech, anebo vlivem nevhodně orientovaných a prováděných technických prací. Poměrům v tomto pásmu je nutno věnovat zvýšenou pozornost při inženýrsko-geologickém mapování. Z hlediska seismicity je vymezené území oblastí seismicky klidnou. Nebyly registrovány žádné otřesy přesahující 6 MSK. Nedostatek inženýrsko-geologických informací a geotechnických charakteristik zejména z hlubších partií granitoidního masivu je třeba doplnit plošným geologickým a inženýrsko-geologickým mapováním celého území spojeným s morfostrukturní analýzou, s využitím výsledků geofyziky a podrobnými průzkumy kritických míst pomocí hlubších vrtných či jiných odkryvných prací. Geotechnické analýzy je třeba navrhnout a realizovat úměrně k dané problematice. Střety zájmů na lokalitě Blatno V následujícím textu je uveden souhrn zjištěných střetů na lokalitě tak, jak byly jednotlivé dotčené oblasti zjištěny ke dni jejich zpracování (říjen 2003) viz zpráva 5. Pro potřeby zpracování studií proveditelnosti v závěrečné fázi realizace projektu budou znovu aktualizovány, případně, podle konkrétních podmínek technického řešení, doplněny a konkretizovány. Energetika a spoje Přes vymezený polygon neprocházejí žádné nadzemní trasy vvn. Rozvody vn 22 kv jsou vedeny podél jižní hranice polygonu, dále zasahují do severovýchodního rohu a jedna trasa prochází napříč řešeným územím ve východozápadním směru po severním okraji obce Tis u Blatna. Vedením vn 22 kv je napojeno rovněž rekreační zařízení v lokalitě Sklárna. Rozvody zemního plynu ani jiných energetických médií do vymezeného polygonu nezasahují. Telekomunikační rozvody jsou v území kabelizovány. Vodohospodářské sítě Vzhledem k malé hustotě zástavby se ve vymezeném polygonu nacházejí vodovody pouze okrajově, a to u sídla Malměřice v severovýchodním rohu polygonu. V centrální části se nachází pouze vodovod pro zemědělský areál západně od obce Tis u Blatna a dva zdroje pro plánovaný obecní vodovod Tis u Blatna, 5 Krajíček a kolektiv: Vymezení střetu zájmů, Ateliér T-plan, Praha, PROJEKT GEOBARIÉRA - LOKALITA BLATNO STAV 04/2004

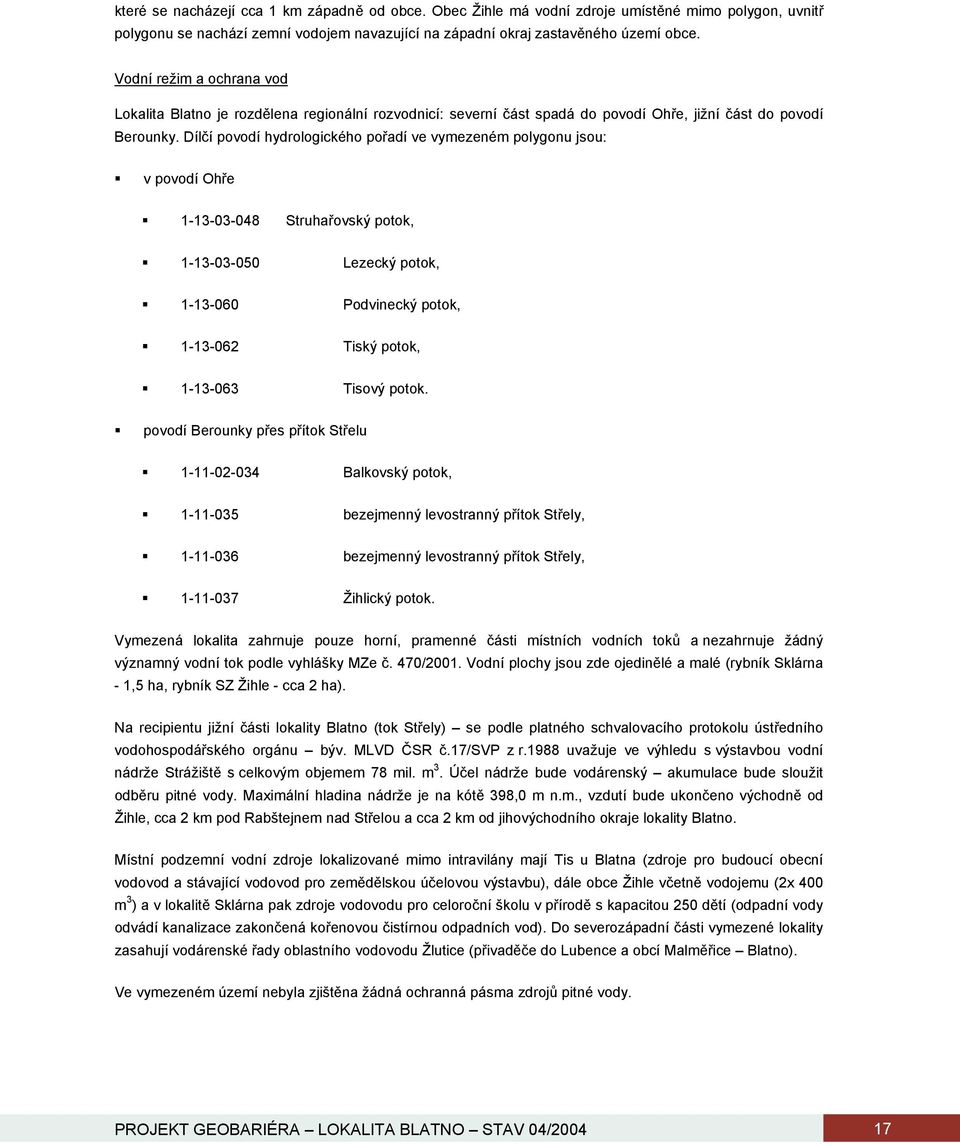

19 které se nacházejí cca 1 km západně od obce. Obec Žihle má vodní zdroje umístěné mimo polygon, uvnitř polygonu se nachází zemní vodojem navazující na západní okraj zastavěného území obce. Vodní režim a ochrana vod Lokalita Blatno je rozdělena regionální rozvodnicí: severní část spadá do povodí Ohře, jižní část do povodí Berounky. Dílčí povodí hydrologického pořadí ve vymezeném polygonu jsou: v povodí Ohře Struhařovský potok, Lezecký potok, Podvinecký potok, Tiský potok, Tisový potok. povodí Berounky přes přítok Střelu Balkovský potok, bezejmenný levostranný přítok Střely, bezejmenný levostranný přítok Střely, Žihlický potok. Vymezená lokalita zahrnuje pouze horní, pramenné části místních vodních toků a nezahrnuje žádný významný vodní tok podle vyhlášky MZe č. 470/2001. Vodní plochy jsou zde ojedinělé a malé (rybník Sklárna - 1,5 ha, rybník SZ Žihle - cca 2 ha). Na recipientu jižní části lokality Blatno (tok Střely) se podle platného schvalovacího protokolu ústředního vodohospodářského orgánu býv. MLVD ČSR č.17/svp z r.1988 uvažuje ve výhledu s výstavbou vodní nádrže Strážiště s celkovým objemem 78 mil. m 3. Účel nádrže bude vodárenský akumulace bude sloužit odběru pitné vody. Maximální hladina nádrže je na kótě 398,0 m n.m., vzdutí bude ukončeno východně od Žihle, cca 2 km pod Rabštejnem nad Střelou a cca 2 km od jihovýchodního okraje lokality Blatno. Místní podzemní vodní zdroje lokalizované mimo intravilány mají Tis u Blatna (zdroje pro budoucí obecní vodovod a stávající vodovod pro zemědělskou účelovou výstavbu), dále obce Žihle včetně vodojemu (2x 400 m 3 ) a v lokalitě Sklárna pak zdroje vodovodu pro celoroční školu v přírodě s kapacitou 250 dětí (odpadní vody odvádí kanalizace zakončená kořenovou čistírnou odpadních vod). Do severozápadní části vymezené lokality zasahují vodárenské řady oblastního vodovodu Žlutice (přivaděče do Lubence a obcí Malměřice Blatno). Ve vymezeném území nebyla zjištěna žádná ochranná pásma zdrojů pitné vody. PROJEKT GEOBARIÉRA LOKALITA BLATNO STAV 04/

20 Dopravní infrastruktura Silniční síť Polygon je přímo napojen na silnici I/6 Praha Karlovy Vary. Návaznost na silnici I/27 zajišťují silnice III/2264 návazně II/226 Pšov - Podbořany - Strahovský Mlýn, která se ve vzdálenosti cca 1,5 km západně od hranice lokality napojuje na silnici I/27 Dubí - Most - Plzeň - Klatovy - Železná Ruda. Sledovaným územím procházejí silnice I., II. a III. třídy. Na severu okrajově zasahuje silnice I/6 Praha - Karlovy Vary - Sokolov - Pomezí nad Ohří, na jihu silnice II/206 Žďár - Žihle - Stvolny, na severozápadě okrajově silnice III/2263 Vítkovice - Lubenec. Středem ve směru západ - východ prochází silnice III/2264 Blatno - Žďárek. Dle informací Ministerstva dopravy a ŘSD ČR Praha, v oblasti Nové Hospody zasahuje do sledovaného prostoru trasa připravované čtyřpruhové rychlostní silnice R6 (kategorie R 24,5/100). Záměry v dotčeném prostoru musí respektovat ochranné pásmo 100 m na každou stranu od osy vnějšího jízdního pruhu rychlostní silnice a podléhají projednání se správcem dopravní cesty. Jiné záměry na silniční síti nebyly ve vymezeném polygonu zjištěny. Železniční síť Jihovýchodní částí lokality prochází celostátní jednokolejná neelektrifikovaná trať č.160 Plzeň - Žatec s železniční stanicí Žihle a železniční zastávkou Pastuchovice. Do žst. Žihle je zaústěna vlečka, která je v současné době mimo provoz. V severní části lokality je souběžně se silnicí I/6 vedená regionální jednokolejná neelektrifikovaná železniční trať č.161 Rakovník - Bečov nad Teplou s železničními zastávkami Malměřice, Ležky, Lubenec a Lubenec-zastávka. Dle záměrů Českých drah (Stavební správa Plzeň), je sledována elektrizace tratě č. 160 Plzeň - Žatec střídavým systémem 25 kv, 50 Hz. Dle informací ČD, Divize dopravní cesty, Praha je výhledově možná modernizace této trati s možnými územní nároky, které však zatím nejsou konkrétně specifikovány. Trať č. 161 Rakovník - Bečov nad Teplou bude ponechána v motorové trakci. Úpravy mající územní nároky se nepředpokládají. Změny mohou nastat pouze v případě její privatizace a přehodnocených záměrů nového majitele. Letiště Ve sledovaném území není situováno žádné zařízení civilního letectví ani do něj nezasahuje žádné ochranné pásmo. Ochrana přírody a krajiny Zvláště chráněná území Přírodní rezervace Blatenský svah (č. 17 dle ÚSOP) k.ú. Malměřice (60544), okres Louny, Ústecký kraj, starý suťový porost na žulovém podkladu, 18 PROJEKT GEOBARIÉRA - LOKALITA BLATNO STAV 04/2004

21 součást RBc č. 1501, výměra 13,78 ha, vyhlášena rozhodnutím vlastníka, přehlášena Vyhláškou OkÚ Louny. Přírodní památka U báby U lomu (č. 459 dle ÚSOP) k.ú. Nový Dvůr u Žihle (79686), okres Plzeň-sever, Plzeňský kraj, skupina žulových balvanů, součást NRBc č. 20, výměra 0,03 ha, vyhlášena , výnosem MŠANO 6 č.j /33-V. ÚSES Nadregionální biocentrum Střela Rabštejn (č. 20 dle ÚTP ČR) výměra ha, vymezení dle ÚTP ČR upřesněno na základě podkladu MŽP ČR (AOPK ČR- středisko Brno v roce 1997), v tomto rozsahu převzato do návrhu ÚPN VÚC Plzeňské aglomerace. Nadregionální biokoridor - osa mezofilní bučinná (č. K 53 dle ÚTP ČR) osa NRBk dle ÚTP ČR, ochranná zóna biokoridoru dle ÚPN VÚC Plzeňské aglomerace. Regionální biocentrum Jelení skok (č dle ÚTP ČR) hranice biocentra není jednoznačně vymezena, v rámci zpřesnění vymezení hranice v podrobnějším měřítku se předpokládá zmenšení rozsahu na cca 50 ha. Regionální biokoridor (RK č dle ÚTP ČR) hranice biokoridoru není jednoznačně vymezena, v rámci zpřesnění vymezení hranice v podrobnějším měřítku se předpokládá zmenšení šířky na cca 50 m. Regionální biokoridor (RK č dle ÚTP ČR) hranice biokoridoru není jednoznačně vymezena, v rámci zpřesnění vymezení hranice v podrobnějším měřítku se předpokládá zmenšení šířky na cca 50 m. 6 Ministerstvo školství a národní osvěty PROJEKT GEOBARIÉRA LOKALITA BLATNO STAV 04/

22 Krajinný ráz přírodní park Horní Střela (č. 417 dle ÚSOP) vyhlášen dne Vyhláškou ONV Plzeň sever, dne Nařízením OkÚ Karlovy Vary (území mimo lokalitu Blatno), celková výměra ha (dle GIS, AOPK ČR). Nerostné suroviny a horninové prostředí Nerostné suroviny Výhradní ložisko kamene pro hrubou a ušlechtilou kamenickou výrobu Tis u Blatna ( ) je v současné době těženo v rámci dobývacího prostoru Tis u Blatna (7/274). V dobývacím prostoru Tis u Blatna I (7/275) se dnes netěží. Zásoby suroviny jsou dosud značné a lze předpokládat dlouhodobý provoz. Hloubka dobývání činí asi 25 m, jáma je částečně zatopena. Jde o lom s celoročním provozem. Ložisko je tvořené hrubozrnnou biotitickou žulou. Vyskytují se zde dva základní systémy puklin - 1. pukliny SV-JZ s úklonem o k JV, 2. pukliny SZ-JV s úklonem o k JZ. Výhradní ložisko cihlářské suroviny Žihle ( ) se od roku 2000 netěží. Dosud je zde stanoven dobývací prostor Žihle (7/799). Těžba probíhala v severozápadní části ložiska nejprve jámovým, později zahloubeným stěnovým hliništěm. Těženou surovinou zde byly červeně zabarvené jílovce líňského souvrství. Z hlediska střetů zájmů byla hlavním faktorem negativně ovlivňujícím těžbu existence frekventované železniční trati Plzeň - Žatec, protínající severojižním směrem celé ložisko. Kromě toho zde byly také problémy spojené se záborem kvalitní zemědělské a lesní půdy. Horninové prostředí Aktivní sesuv Žihle (č. 6091) je situován ve stěně původního hliniště na výše uvedeném stejnojmenném ložisku Žihle. Sesuv byl vymapován, zaměřen a popsán v roce Patří do kategorie recentních antropogenních jevů, v tomto případě vzniklých následkem těžby cihlářské hlíny. Rozměry sesuvu jsou asi 60x60m. Ve své době představoval určité nebezpečí pro nedalekou železniční trať. Způsob sanace není znám, ale vzhledem k ukončení těžby pominulo nebezpečí další aktivace tohoto jevu případně vzniku nových sesuvů. Plocha potenciální svahové deformace Žihle (č. 596) je evidována v kategorii sesuvy ostatní. Jde o recentní jednoduchý sesuv, vymapovaný v zářezu železnice v roce Podle popisu šlo o již částečně zarostlý sesuv s nezřetelnou plochou odlučnosti, o rozměrech asi 400x13 m. Budoucí aktivace objektu není pravděpodobná, nejde tedy o nebezpečnou lokalitu. Jiné objekty, které by mohly působit ve smyslu střetu zájmů zde nejsou evidovány. Ochrana kulturních a historických hodnot V dotčeném území se nenachází žádná krajinná památková zóna. V rámci zastavěného území sídel se nevyskytuje ani městská či vesnická památková rezervace nebo zóna. 20 PROJEKT GEOBARIÉRA - LOKALITA BLATNO STAV 04/2004

23 Ve vymezeném území polygonu nejsou situovány národní kulturní památky. Dle vyjádření NPÚ, územní pracoviště v Plzni se mimo zastavěné území sídel nachází pouze drobné kulturní památky: při jižní hranici lokality (socha sv.bernarda - na rozcestí silnic Rabštejn Žihle Tis u Blatna). Ostatní kulturní památky se vyskytují pouze jako součást zastavěného území sídel: lovecký zámeček a myslivna v obci Nový Dvůr, kostel Povýšení sv. Kříže v obci Tis u Blatna, několik venkovských usedlostí, zámek a fara v obci Žihle, kostel sv.anny v obci Malměřice. Ve zbývající nesouvisle zastavěné oblasti lze předpokládat existenci drobných nemovitých objektů, ty však nejsou zapsány ve Státním seznamu nemovitých kulturních památek. Dle vyjádření Ústavu archeologické památkové péče severozápadních Čech v Mostě, nejsou ve sledovaném území evidovány žádné nemovité archeologické památky, ani odsud nepocházejí archeologické artefakty. Zóna I s pravděpodobností existence archeologických nálezů je vymezena v okolí všech sídel v dotčeném území. Interpretace družicových a leteckých snímků 7 Analýza materiálů DPZ (snímky Landsat ETM+, Radarsat, DMT) přinesla nové informace o tektonice, puklinových systémech, strukturních a tektonických rozhraních. Zjištěná data však ještě musí být verifikována terénním nebo geofyzikálním průzkumem. Ve výsledcích jsou zohledněny a korelovány i výsledky geofyzikálních metod poskytnutých před zahájením projektu (tíhová, magnetická a radiometrická data). V další fázi projektu pak tato data budou detailně konfrontována jak s poznatky z letecké geofyziky, tak terénními rekognoskacemi včetně geofyzikálních měření na vybraném polygonu metodou VDV. Geomorfologie Lokalita se nachází v Rabštejnské pahorkatině, která je součástí Žihelské pahorkatiny, ležící v Rakovnické pahorkatině. Je budována biotitickými žulami tiského masivu a algonkickými fylity. Povrch lze charakterizovat jako plochý parovinný reliéf s mělkými úvalovitými depresemi, nad který se zdvihají nevýrazné strukturní hřbety a vulkanické suky (Demek a kol., 1965). Z morfologického hlediska se jedná se o klínovitou hrásťovou kru, plynule se sklánějící od S (600m.n.m) k J ( m.n.m). Reliéf tvoří mírně destruovaný zarovnaný povrch typu etachplén, oživený nízkými žulovými exfoliačními klenbami a vulkanickými suky. Západně od oblasti zájmu se nachází hluboké antecedentní údolí Střely se zaklesnutými meandry. Na S a V je kra omezena výraznými zlomovými až strukturními svahy. V oblasti se nacházejí četné tvary zvětrávání a odnosu žul vrcholové skály, mrazové sruby, nivační kary, izolované balvany a bloky. Na V bezprostředně navazuje jednotka Žihelská brázda, tektonická sníženina 7 Použity texty a obrázky ze zprávy: Pospíšil, Kučera, Martínek, Rejl: Analýza družicových a leteckých snímků, Morfotektonická analýza lokalit - Závěrečná zpráva, Gisat s. r. o., Praha PROJEKT GEOBARIÉRA LOKALITA BLATNO STAV 04/

24 probíhající v délce 18 km zhruba severojižním směrem, o šířce 2-3 km, vyplněná karbonskými sedimenty (arkózy, prachovce, pískovce a jílovce - Demek ed., 1987). Zájmové území je ohraničeno výraznými zlomovými svahy proti strukturní sníženině v povodí Blšanky na S a proti Žihelské brázdě na V. Západní omezení proti permokarbonu žihelské kotliny je přímočaré, zlomové a morfologicky výrazné. Východní permokarbonská kra je proti kře granitové pokleslá o 150 až 250 m (Špaček a kol. 1972), dnešní morfologická výška eskarpementu je kolem 100 m. Na S se granitoidy pod transgresivní permokarbon ostrůvkovitě noří. Styk s proterozoikem je intruzivní v podobě bohatě členitých proniků, které popsal Smetana (1927). Území je odvodňováno pouze krátkými toky, které při sestupu do okolních sníženin vytvářejí ostře zařezaná sevřená údolí. Nejvýznamnějším tokem je Struhařský potok, který v délce cca 6 km odvádí vodu ze severní části zájmového území do Blšanky. Jeho výrazně asymetrické údolí je na středním toku pravostranně lemováno strmými skalními srázy. Sledované území je na řadě míst zamokřeno. Geofyzikální zhodnocení Lokalita Blatno se nachází v oblasti, která v minulosti nebyla předmětem rozsáhlejších výzkumů. K dispozici jsou především základní mapy geofyzikálního mapování 1: tíhová, magnetometrická a úhrnné gamma-radioaktivity (archív Geofyzika a.s. Brno, 2003). Tiský úsek se projevuje podobně jako čistecký lokální tíhovou zápornou anomálií, způsobenou nižšími hustotami granitoidních hornin. Tiská a čistecká tíhová deprese je propojena slabým kanálkem snížených hodnot tíže. Je možné, ale z tíhových dat to není zcela jednoznačně průkazné, že obě tělesa jsou v hloubce propojena, jak to naznačují korelace výrazných gradientů v obou mapách ve východní části mapového listu. Propojení obou těles může naznačovat i osa gravitační anomálie II. řádu směru v - z. Tiská žula asi tvoří směrem k V rozsáhlé a v hloubce spojité těleso, které vystupuje na současný povrch v několika místech. Čistecký granodiorit je však pravděpodobně mladší a tvoří podle některých autorů samostatný diskordantní peň, který prostupuje deskovitým tělesem tiské žuly. Tiským tělesem vede kose (směr ssz. - jjv.) výrazná gravimetrická diskontinuita II. řádu, která je v jižním pokračování potvrzena magnetickou anomálií s osou sz. - jv. směru. Regionální tíhové pole ovlivňuje průběh jáchymovského zlomu, který v prostoru žihelské kotliny odděluje čistecko-jesenický masív od spilitů stříbrskoplaského pruhu. Granitoidní intruze je omezena obloukovitým tvarem tíhových izolinií. Tiská žula se na rozdíl od čisteckého granodioritu však neprojevuje v magnetickém poli a rovněž v mapě radiometrické výraznějšími anomáliemi. Strukturně-tektonická analýza Mezi hlavní struktury na zájmovém území patří: ssv. orientovaný výrazný systém rozhraní totožný s okrajovým zlomem na v. okraji zájmového území s.s. + paralelní struktury sz. orientované rozhraní spojované s přítomností tzv. jáchymovského zlomu, které tvoří pásmo široké cca 10km. 22 PROJEKT GEOBARIÉRA - LOKALITA BLATNO STAV 04/2004

25 v s. části území s.l. je dominantní sv. systém rozhraní, na kterém leží jedno z větších bazaltových center. Celé území protínají v.-z. až vsv.-zjz. lineární rozhraní. Hypotetický kinematický model Hlavní zlomový systém směru SSV má převážně poklesový charakter (pokles v. bloku). Podle tíhových dat by se dal připustit, vzhledem k ostrosti gradientů vymezující vlastní granitový masív, i přesmykový charakter. K němu konjugovaný systém sz. směru je opět poklesový s poklesem jz. bloku. Výsledkem tohoto konjugovaného systému jsou dílčí hrásťové struktury. Sv. zlomový systém, který je dominantní v severní části území s.l., souvisí pravděpodobně se zlomovým systémem hranice bohemika a saxoturingika. Mladší systém V-Z až VSV-ZJZ postihuje celé území, vertikální složka není patrná, lokálně se jeví jako pravostranné posuny, místy má však i levostranný charakter, většinou však k výraznějšímu přemístění nedochází. Vzhledem k absenci žil v tiské žule se jedná patrně převážně o puklinové systémy. Obr. 3 : Hypotetický kinematický model na lokalitě Blatno Podle dat Venery et al. (2000) jsou směry magmatické a metamorfní foliace v tiském granitu v zájmovém území paralelní s hlavním ssv. zlomovým systémem, podél kterého docházelo k vmístění tiského granitu. Naproti tomu interpretace geofyzikálních dat Dobeše a Polanského (1967) předpokládá mocnost tiského tělesa max. 1 km. PROJEKT GEOBARIÉRA LOKALITA BLATNO STAV 04/

26 Letecká geofyzika Letecká geofyzikální měření byla provedena v souladu s plánovaným rozsahem. Oproti vymezeným výzkumným lokalitám z důvodů interpretace v okrajových částech lokality byly voleny jednotlivé profily tak, aby přesahovaly hranice polygonu vně o cca 100 m. Tím byla zajištěna dobrá interpretovatelnost měření i v jeho okrajových částech. Komentář k lokalitě Průzkumný blok Blatno je z valné části pokryt lesním a nízkým keřovým porostem. V rámci této oblasti se nacházejí dvě obce, Tis u Blatna a Kračín, a sedm obcí na hranici průzkumné oblasti či blízko ní. Jižně od Tisu u Blatna je v provozu malý lom, kde se pravidelně provádějí odstřely. Ačkoliv všechna tato obytná a průmyslová zástavba má souvislost s anomálními odezvami v magnetických a elektromagnetických datech, největší vliv na nalétaná data způsobila železniční trať vedoucí přes severní část oblasti. Vliv železniční trati na záznamy dat byl sledovatelný až několik kilometrů od osy trati. Jak data ze zářijových průzkumných letů, tak rovněž data získaná v listopadu při opakovaných letech nad liniemi v těsné blízkosti železniční trati musela být odfiltrována z důvodu nadměrného šumu. Skalní podklad oblasti Blatno je tvořen převážně biotitickou žulou, která místně vytváří výchozy. Na východě je ohraničena karbonskými sedimenty, kde kontaktní pásmo tvoří topografický prvek. Tento prvek je jasně zachycen v odporových a radiometrických datových souborech. V magnetických datech se žula projevuje slabě. Na jihu je žula ohraničena chloriticko-seritickými a biotitickými fylity. Kontakt je jasně definován radiometrickými daty a rovněž změnou v odporovém obrazu. Kontakt je rovněž naznačen na severozápadě, a to podél linie směru SV-JZ (viz obr. 4), což podporují zejména odporová, ale i radiometrická data. Na lokalitě se vyskytuje několik čedičových těles ve východo-západním směru poblíž Tisu u Blatna. Strukturní interpretace letecky zjištěných geofyzikálních dat na lokalitě Blatno Interpretace výsledků leteckého geofyzikálního měření je shrnuta do následujícího obrázku. Charakteristika (definice) jednotlivých v obrázku používaných pojmů je uvedena níže. Schéma na obr. 4 shrnuje informace o strukturně tektonické charakteristice území podle výsledků letecké geofyziky. Na obrázku jsou červenými liniemi vyznačeny indicie tektoniky získané interpretací letecky zjištěných, přesně detekovatelných geofyzikálních anomálií. Výrazné čárkované modré linie reprezentují významné strukturně tektonické směry. Tyto linie jsou odvozeny od náhlých (charakteristických) směrových deformací izolinií měřeného pole (např. magnetického, geoelektrického), které indikují uspořádání (orientaci) jednotlivých horninových bloků, geologická rozhraní, pásma zvýšeného rozpukání nebo pouze změny v rozložení napjatosti horninového masivu. Tenké čárkované modré linie jsou odvozeny hlavně z morfologie terénu (deprese). Žlutá šrafa zdůrazňuje místa, kde očekáváme výrazné uklidnění tektonických vlivů. Šrafa byla použita pouze na zvýraznění větších ploch, méně postižených výstavbou. Tato místa jsou z hlediska letecké geofyziky zajímavá (je však nutno zvažovat i jiná hlediska) pro podrobnější výzkum. 24 PROJEKT GEOBARIÉRA - LOKALITA BLATNO STAV 04/2004
