PRŮTOKOVÉ ELEKTRICKÉ OHŘÍVAČE VODY. termo. Q-termo: TM ML 1 ML 2 AT

Transkript

1 termo Q-termo: TM ML 1 ML 2 AT

2 Tipy a praktické rady Tipy a praktické rady pro použití průtokových ohřívačů vody Průtokové ohřívače vody jsou velmi úsporná zařízení pro přípravu teplé pitné vody. Teplou vodu připravují pouze v okamžiku jejího odběru po otočení kohoutku teplé vody nemají tedy žádné tepelné ztráty a proto významně šetří Váš účet za elektrickou energii. Díky malým instalačním rozměrům také nepotřebují tolik prostoru jako například zásobníkové ohřívače a proto šetří Váš prostor. V případě, že dodržíte těchto několik zásad, bude Vám přístroj bezvadně a k úplnému užitku sloužit velmi dlouhou dobu. 1. Vhodnost použití: Je velice důležité si uvědomit, k jakému účelu bude Váš přístroj používán. Podle potřeby nejlépe vybereme typ ohřívače. Sociální zařízení, WC, sklep, garáž tedy většinou jen omytí rukou: dostačuje výkon 3,5 kw Kuchyňská linka v domácnosti denní provoz: minimální výkon přístroje by měl dosahovat 4,4 kw, doporučujeme však model 6,4 kw Kuchyňská linka v kanceláři občasný provoz: dostačuje výkon přístroje 3,5 až 4,4 kw Sprcha nouzová: minimální výkon přístroje by měl dosahovat 4,4 kw, je nutné počítat s minimálním průtokem teplé vody, a je důležité použít úspornou sprchovou růžici Sprcha komfortní, denní: minimální výkon přístroje by měl dosahovat 5,5 kw doporučujeme však model 6,4 kw a vyšší 2. Podmínky provozu: Zjistěte zda jsou u Vás podmínky pro provoz průtokového ohřívače optimální. Elektrická přípojka: musí disponovat dostatečným jištěním (viz Tabulka tech. parametrů ke každému přístroji). Napětí v elektrické síti: by mělo dosahovat 230 V. Platí pravidlo, že pokles napětí o 10 V má na svědomí pokles výkonu přístroje až o 20%. Vodovodní přípojka: v případě že používáte studniční vodu a nemáte instalovaný filtr pevných částic na přípojce do domu nebo chaty, doporučujeme jeho instalaci. V opačném případě může dojít k zanesení jemné mechaniky průtokového ohřívače a k jeho nestandardnímu provozu, nebo i poškození. 3. Beztlakový nebo tlakový přístroj?: Mezi výkonem a užitnou hodnotou tlakového nebo beztlakového přístroje není žádný rozdíl. Beztlakový přístroj však, na rozdíl od tlakového, není určen pro trvalé zatížení tlakem a proto musí být zapojen na speciální beztlakovou baterii. Díky tomu jsou obecně beztlakové přístroje jednodušší a také levnější. To však nemá na jejich funkci a životnost žádný vliv. Doporučujeme používat beztlakové baterie Q-termo, u kterých dokážeme garantovat potřebné vlastnosti, kvalitu a dlouhou životnost. Tlakový přístroj je určen pro montáž do systému na plný tlak vody, a může být tedy zapojen i na jakoukoliv tlakovou vodovodní baterii. Beztlaková baterie funguje tak, že po otočení kohoutku teplé vody dojde k uvolnění ventilu a voda začne proudit do přístroje, kde se ohřeje, a teplá vytéká otevřeným odtokem přímo do ramínka vodovodní baterie (nic už jí nestojí v cestě). Po uzavření kohoutku s teplou vodou se odstaví tělo ohřívače od plného tlaku a když přístroj nepracuje, je v něm tlak 0 MPa proto beztlakový. Studená voda u beztlakové baterie jde přímo po otočení kohoutku studené do výtokového ramínka (jako u běžných baterií) 4. Před prvním a každým dalším zapojením přístroj odvzdušnit Představte si, že necháte zapnutou varnou konev bez vody jak dlouho to asi vydrží? Proto je nutné vždy před prvním a každým dalším zapojením přístroj odvzdušnit. To znamená, že po připojení průtokového ohřívače na vodovodní baterii nebo do vodovodního řádu, je nutné otočit kohoutkem teplé vody a nechat vytékat vodu tak dlouho, dokud nevysyčí veškerý vzduch. To může trvat i několik minut. Teprve poté je přístroj odvzdušněný a může se zapojit do elektrické sítě. 5. Běžná údržba Při zapojení je nutné zkontrolovat, zda ve vodovodním řádu nejsou nečistoty, které mohou ihned ucpat vtokové sítko přístroje (např. zbytky těsnící hmoty) Vtokové sítko přístroje je dobré pravidelně (cca 2x do roka) pročistit od nečistot CHATY, CHALUPY, ZAHRADNÍ DOMKY: přístroj může zamrznout a dojde k jeho nevratnému poškození. Nestačí pouze vypustit vodu ze systému, je nutné přístroj demontovat (velmi snadná operace) a vodu z něj vytřepat anebo vyfouknout. Při opětovném zapojení na jaře je nutné provést opět odvzdušnění.

3 Q-termo TM - Odolná konstrukce přístroje zaručuje jeho bezproblémovou funkci i v náročných provozních podmínách - Beztlakový elektrický ohřívač, montáž pouze s trojcestnou baterií - Pro jedno odběrné místo - Dvě robusní topná tělesa v každém přístroji výrazně eliminují poškození přístroje zavzdušněním, anebo zanesením vodním kamenem - Hydraulicky řízené spínání, pomocí elastomerové membrány a přesných mikrospínačů - Okamžitý ohřev protékající vody, signalizace ohřevu - Výkony: 3,5 kw 4,4 kw 5,5 kw - Rozměr v/š/hl: 20/13,5/6,5 cm - Určen pro horní anebo spodní montáž na jedno odběrové místo - Je dodáván se všemi typy vodovodních baterií: dřezová, dřezová páková, stojánková, stojánková páková, kombi-vanová a sprchová Doporučené použití: 3,5 kw 4,4 kw 5,5 kw Sociální zařízení ano ano ano Kuchyň pro občasné využití ano ano ano Kuchyň pro denní využití ne ano ano Sprcha nouzová ne ano ano Sprcha komfortní ne ne ano Stojánková páková baterie ne ano ano Více odběrných míst ne ne ne Technické parametry: Příkon (kw) Jištění (A) Napětí (V) Provozní tlak (MPa) Průtok vody ohřáté o 30 C (l/min) Rozměry přístroje (š/v/hl) Hmotnost (kg) Připojení voda TM 135 3, ,8 136/200/65 1,5 3/8 24 TM 144 4, ,2 136/200/65 1,5 3/8 24 TM 155 5, ,9 136/200/65 1,5 3/8 24 IP TM D - dřezový model TM S - stojánkový model TM KO kombi model TM SPR sprchový model TM D-P - dřezový model TM S-P - stojánkový model TM KO-P kombi model TM SPR-P sprchový model

4 Q-termo ML 1 - Velmi odolná konstrukce přístroje zaručuje jeho bezproblémovou funkci i v extrémně náročných provozních podmínách - Elektrický průtokový ohřívač tlakový, připojení na plný tlak vody - Vratná tepelná pojistka proti přehřátí - Ohřev protékající vody pomocí suché topné tyče a měděného výměníku zcela zabraňuje poškození ohřívače při zavzdušnění a minimalizuje usazovaní vodního kamene - Hydraulicky řízené spínání, pomocí elastomerové membrány a přesných mikrospínačů - Okamžitý ohřev protékající vody, signalizace ohřevu - Moderní design - Výkony: 3,5 kw 4,4 kw 5,5 kw - jednofázový - Rozměr v/š/hl: 21,8/21,4/9,5 cm - Horní/Spodní montáž - pro jedno odběrové místo - Lze zapojit na stávající baterii - je tlakový - Nebo je dodáván se všemi typy vodovodních baterií: dřezová, dřezová páková, stojánková, stojánková páková, kombi a sprchová, anebo samostatný Technické parametry: Příkon (kw) Jištění (A) Napětí (V) Provozní tlak (MPa) Doporučené použití: 3,5 kw 4,4 kw 5,5 kw Sociální zařízení ano ano ano Kuchyň pro občasné využití ano ano ano Kuchyň pro denní využití ne ano ano Sprcha nouzová ne ano ano Sprcha komfortní ne ne ano Stojánková páková baterie ne ano ano Více odběrných míst ne ne ne Průtok vody ohřáté o 30 C (l/min) Rozměry přístroje (š/v/hl) Hmotnost (kg) Připojení voda ML 135 3, ,6 1,7 214/218/95 3 3/8 24 ML 144 4, ,6 2,1 214/218/95 3 3/8 24 ML 155 5, ,6 2,7 214/218/95 3 3/8 24 IP ML1 D - dřezový model ML1 S - stojánkový model ML1 KO - kombinovaný model ML1 SPR - sprchový model ML1 D-P - dřezový model ML1 S-P - stojánkový model ML1 KO-P - kombinovaný model ML1 SPR-P - sprchový model

5 Q-termo ML 2 - Velmi odolná konstrukce přístroje zaručuje jeho bezproblémovou funkci i v extrémně náročných provozních podmínách - Elektrický průtokový ohřívač tlakový, připojení na plný tlak vody - Vratná tepelná pojistka proti přehřátí - Ohřev protékající vody pomocí suché topné tyče a měděného výměníku zcela zabraňuje poškození ohřívače při zavzdušnění a minimalizuje usazovaní vodního kamene - Hydraulicky řízené spínání, pomocí elastomerové membrány a přesných mikrospínačů - Okamžitý ohřev protékající vody, signalizace ohřevu - Moderní design - Výkony: 4,4 kw 5,5 kw 6,4 kw - třífázový - Rozměr v/š/hl: 21,8/21,4/9,5 cm - Horní/Spodní montáž - pro jedno anebo více odběrných míst - Lze zapojit na stávající baterii anebo do vodovoního řádu - je tlakový - Nebo je dodáván se všemi typy vodovodních baterií: dřezová, dřezová páková, stojánková, stojánková páková, kombi a sprchová, anebo samostatný Technické parametry: Příkon (kw) Jištění (A) Napětí (V) Provozní tlak (MPa) Doporučené použití: 4,4 kw 5,5 kw 6,4 kw Sociální zařízení ano ano ano Kuchyň pro občasné využití ano ano ano Kuchyň pro denní využití ano ano ano Sprcha nouzová ano ano ano Sprcha komfortní ne ano ano Stojánková páková baterie ano ano ano Více odběrných míst ne ano ano Průtok vody ohřáté o 30 C (l/min) Rozměry přístroje (š/v/hl) Hmotnost (kg) Připojení voda ML 244 4,4 3x11 3x400 0,6 2,1 214/218/95 3 3/8 24 ML 255 5,5 3x14 3x400 0,6 2,7 214/218/95 3 3/8 24 ML 264 5,5 3x16 3x400 0, /218/95 3 3/8 24 IP ML2 D - dřezový model ML2 S - stojánkový model ML2 KO - kombinovaný model ML2 SPR - sprchový model ML2 D-P - dřezový model ML2 S-P - stojánkový model ML2 KO-P - kombinovaný model ML2 SPR-P - sprchový model

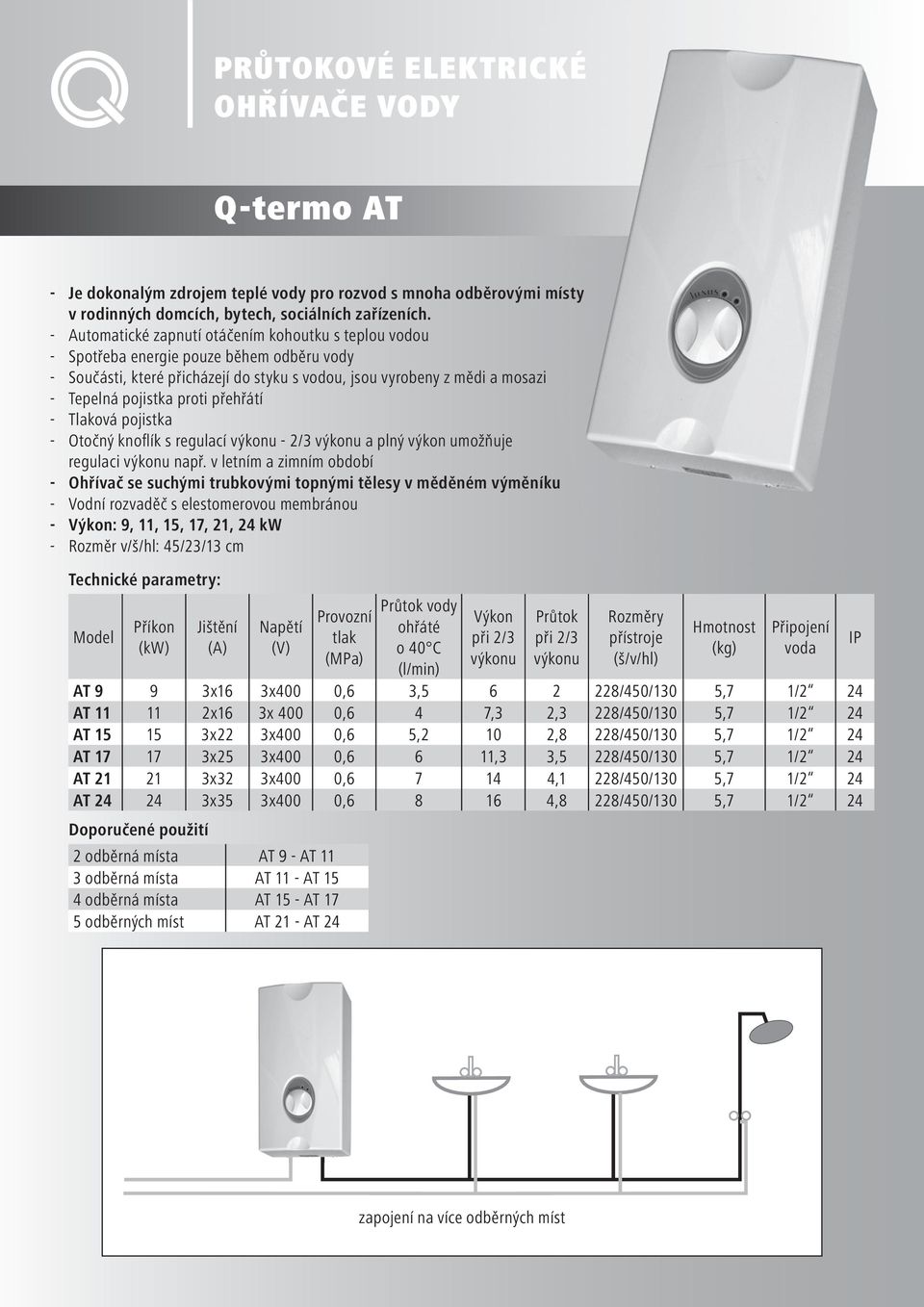

6 Q-termo AT - Je dokonalým zdrojem teplé vody pro rozvod s mnoha odběrovými místy v rodinných domcích, bytech, sociálních zařízeních. - Automatické zapnutí otáčením kohoutku s teplou vodou - Spotřeba energie pouze během odběru vody - Součásti, které přicházejí do styku s vodou, jsou vyrobeny z mědi a mosazi - Tepelná pojistka proti přehřátí - Tlaková pojistka - Otočný knofl ík s regulací výkonu - 2/3 výkonu a plný výkon umožňuje regulaci výkonu např. v letním a zimním období - Ohřívač se suchými trubkovými topnými tělesy v měděném výměníku - Vodní rozvaděč s elestomerovou membránou - Výkon: 9, 11, 15, 17, 21, 24 kw - Rozměr v/š/hl: 45/23/13 cm Technické parametry: Model Příkon (kw) Jištění (A) Napětí (V) Provozní tlak (MPa) Průtok vody ohřáté o 40 C (l/min) Výkon při 2/3 výkonu Průtok při 2/3 výkonu Rozměry přístroje (š/v/hl) Hmotnost (kg) Připojení voda AT 9 9 3x16 3x400 0,6 3, /450/130 5,7 1/2 24 AT x16 3x 400 0,6 4 7,3 2,3 228/450/130 5,7 1/2 24 AT x22 3x400 0,6 5,2 10 2,8 228/450/130 5,7 1/2 24 AT x25 3x400 0,6 6 11,3 3,5 228/450/130 5,7 1/2 24 AT x32 3x400 0, ,1 228/450/130 5,7 1/2 24 AT x35 3x400 0, ,8 228/450/130 5,7 1/2 24 Doporučené použití 2 odběrná místa AT 9 - AT 11 3 odběrná místa AT 11 - AT 15 4 odběrná místa AT 15 - AT 17 5 odběrných míst AT 21 - AT 24 IP zapojení na více odběrných míst

7 Ceník Ceník průtokových ohřívačů vody a vodovodních baterií Model Popis DPC bez DPH DPC s DPH Beztlakové průtokové ohřívače vody TM 135 3,5kW, samost. ohřívač beztlakový TM 144 4,4kW, samost. ohřívač beztlakový TM 155 5,5kW, samost. ohřívač beztlakový Tlakové průtokové ohřívače vody (jednofázové) ML 135 3,5kW, samost. ohřívač tlakový ML 144 4,4kW, samost. ohřívač tlakový ML 155 5,5kW, samost. ohřívač tlakový Tlakové průtokové ohřívače vody (třífázové) ML 244 4,4kW, samost. ohřívač tlakový ML 255 5,5kW, samost. ohřívač tlakový ML 264 6,4kW, samost. ohřívač tlakový Tlakové průtokové ohřívače vody (třífázové) AT 9 samostatný tlakový ohřívač 9 kw AT 11 samostatný tlakový ohřívač 11 kw AT 15 samostatný tlakový ohřívač 15 kw AT 17 samostatný tlakový ohřívač 17 kw AT 21 samostatný tlakový ohřívač 21 kw AT 24 samostatný tlakový ohřívač 24 kw Vodovodní baterie beztlakové D baterie dřezová trojcestná D-P baterie dřezová páková trojcestná S baterie stojánková trojcestná S-P DL bat. stoján. pák. trojcest. dlouhé ram S-P KR bat. stoján. pák. trojcest. krátké ram KO baterie kombinovaná trojcestná KO-P baterie kombinovaná trojcest. páková SPR baterie sprchová trojcestná SPR-P baterie sprchová trojcest. páková D-H baterie dřezová trojcest. s hadicemi D-T baterie dřezová trojcest. s trubkami D-P-T baterie dřezová trojcest. páková s trubkami Vodovodní baterie tlakové S-PT stojánková páková tlaková baterie Vodovodní baterie senzorová SE senzorová stojánková bateriová baterie SE-SV směšovací 1/2 ventil se zpět. klapkou

8 Dále nabízíme Elektrické vnitřní a venkovní vytápění Elektrické vytápění je v poslední době stále více atraktivní pro širokou vrstvu uživatelů. Jeho hlavními výhodami jsou velmi nízké pořizovací náklady, snadná instalace, dlouhodobý, bezúdržbový a ekonomický provoz a snadná regulace, která také výrazně přispívá k úsporám za vytápění. V nabídce kvalitních a cenově dostupných řešení naleznete sety topných rohoží a termostatů extrémně vhodných přímo pod dlažbu do koupelen, chodeb a kuchyní, a také další produkty z této oblasti, jako jsou topné rohože pro odmrazování a odtávání příjezdových ploch, chodníků a schodišť, speciální topné kabely proti zamrzání potrubí (ideální pro chataře) atd. Stručný přehled nabízených produktů: Q-termo TF 170 W/m 2 : Topné rohože pod dlažbu v koupelně, chodbě, kuchyni - Ideální pro použití kdekoliv, např. při rekonstrukci není nutné navýšení stavební výšky podlahy, ani jiné zásahy, protože tl. rohože pouze 3 mm. Q-termo TF 120 W/m 2 : Topné rohože pod plovoucí podlahu anebo pod dlažbu, bez navýšení stavební výšky podlahy. Q-termo TF ALU 60 W/m 2 : Aluminiové topné fólie určené pod plovoucí podlahu (fólie se nezalévá do podlahové lepicí směsi, ale je určena pro suchou montáž - pouze se pod podlahu položí) - novinka na trhu, velmi efektivní, levný a kvalitní zdroj vytápění Q-termo TSW: speciální topný kabel s příložným termostatem Termo Switch, který zabraňuje zamrznutí potrubí. Je dodáván jako kompaktní celek a velmi jednoduše se instaluje (pouze se omotá a fi xuje okolo trubky a zapojí do el. sítě) Při poklesu okolní teploty pod 1 C automaticky sepne a udržuje teplotu potrubí do 4 C atraktivní např. pro chataře. Q-termo ESM 300W/m 2 : speciální topná rohož vyrobená z robustního, odolného a vysokovýkonného kabelu, která je určena pro pokládku pod venkovní dlažbu nebo asfalt. Zabraňuje namrzání přístupových cest, chodníků a schodišť. Efektivně odtává sníh a led. Záruka na elektrické vytápění 10 let Zásobníkové ohřívače vody V nabídce společnosti Q-termo, s.r.o. naleznete také elektrické zásobníkové ohřívače vody v rozsahu 5 až 150 litrů ve smaltovaném, anebo nerezovém provedení. Q-termo, s.r.o. tř. T. Bati 1970/č.p. 5264, Zlín IČO: DIČ: CZ tel.: fax: info@qtermo.cz
