VÝZNAMNÉ STAVBY S POUŽITÍM GEOSYNTETIK V ČR A SR. Opěrný systém Armovia: Výstavba opěrnézdi z vyztuženézeminy na přeložce silnice I/7 Chomutov Křimov

Rozměr: px
Začít zobrazení ze stránky:

Download "VÝZNAMNÉ STAVBY S POUŽITÍM GEOSYNTETIK V ČR A SR. Opěrný systém Armovia: Výstavba opěrnézdi z vyztuženézeminy na přeložce silnice I/7 Chomutov Křimov"

Transkript

1 VÝZNAMNÉ STAVBY S POUŽITÍM GEOSYNTETIK V ČR A SR 27. leden 2010 Praha 28. leden 2010 Brno Opěrný systém Armovia: Výstavba opěrnézdi z vyztuženézeminy na přeložce silnice I/7 Chomutov Křimov Petr Hubík (GEOMAT s.r.o.), Luděk Ledvina (EUROVIA Services, s.r.o.), Petr Drbohlav (Pontex, spol. s r.o.), International Geosynthetics Society - Česká republika

2 HISTORIE VYZTUŽENÝCH OPĚRNÝCH ZDÍ A PRINCIP SYSTÉMU ARMOVIA

3 HISTORIE VYZTUŽENÝCH OPĚRNÝCH ZDÍ ZIGGURAT, Babylon 1000 l před n. l., 60 m vysoké vyztužené jíly

4 HISTORIE VYZTUŽENÝCH OPĚRNÝCH ZDÍ PORT OF LONDINIUM, Londýn 1. století před n. l., vyztužené přístavní molo

5 HISTORIE VYZTUŽENÝCH OPĚRNÝCH ZDÍ FRANCIE 70. léta 20. stol.

6 HISTORIE VYZTUŽENÝCH OPĚRNÝCH ZDÍ FRANCIE 70. léta 20. stol.

7 HISTORIE VYZTUŽENÝCH OPĚRNÝCH ZDÍ HONG KONG léta 20. století

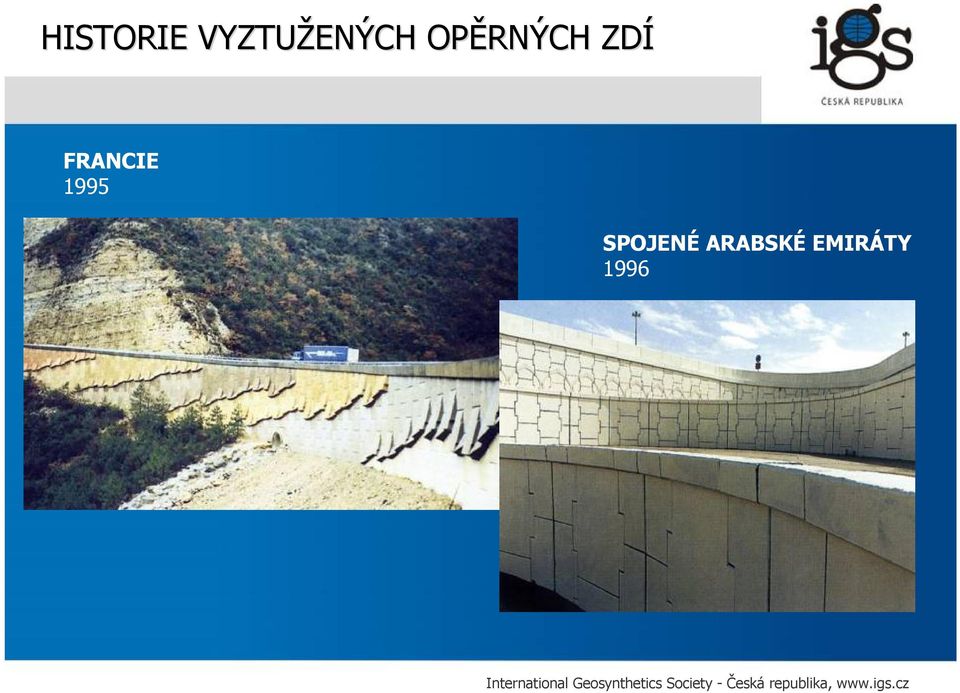

8 HISTORIE VYZTUŽENÝCH OPĚRNÝCH ZDÍ FRANCIE 1995 SPOJENÉ ARABSKÉ EMIRÁTY 1996

9 ELEMENTY SYSTÉMU ARMOVIA velkoplošné panely zásyp spojka monolitických geomříží monolitická geomříž

10 KONSTRUKČNÍ ŘEŠENÍ vodící trny zabetonované pruhy monolitických geomříží rub panelu

11 KONSTRUKČNÍ ŘEŠENÍ

12 KONSTRUKČNÍ ŘEŠENÍ

13 KONSTRUKČNÍ ŘEŠENÍ

14 VÝROBA PANELŮ

15 DOKONČEN ENÉ ZDI ZE SYSTÉMU ARMOVIA

16 STAVBA OZ 252 NA I/7 CHOMUTOV - KŘIMOV

17 LOKALIZACE STAVBY NA I/7

18 LOKALIZACE STAVBY NA I/7 CHOMUTOV

19 TYPICKÉ ZÁKLADOVÉ POMĚRY OBJEKTU specialista International na geosyntetika Geosynthetics Society - Česká republika,

20 OČEKÁVANÉ PROBLÉMY A VÝHODY SYSTÉMU obtížně přístupný terén odstupňovaná základová spára vliv podzemní vody rychlost výstavby dostatek zásypového materiálu v místě stavby

21 ZÁKLADNÍ ÚDAJE OBJEKTU 252 NA I/7 Trvalá plošně založená opěrná zeď z vyztužené zeminy sestavená z čelních prefabrikátů kotvených geomřížemi. délka opěrné zdi: 303,4 m výška opěrné zdi: 5,1 14,7 m Práce byly provedeny v souladu s Technickými a kvalitativními podmínkami staveb pozemních komunikací (kap. 30 Speciální zemní konstrukce).

22 CHARAKTERISTICKÝ PŘÍČNÝ P ŘEZ geomříže

23 POHLED

24 VÝSTAVBA - ZÁKLADOVÁ SPÁRA geomříže

25 VÝSTAVBA ZÁKLADOVÁ SPÁRA

26 VÝSTAVBA - ZÁKLAD geomříže

27 VÝSTAVBA - ZÁKLAD

28 VÝSTAVBA - LÍC geomříže

29 VÝSTAVBA - LÍC

30 VÝSTAVBA - LÍC

31 VÝSTAVBA - LÍC

32 VÝSTAVBA - GEOMŘÍŽE geomříže

33 VÝSTAVBA - GEOMŘÍŽE

34 VÝSTAVBA - GEOMŘÍŽE

35 VÝSTAVBA - ZÁSYP geomříže

36 VÝSTAVBA - ZÁSYP

37 VÝSTAVBA - DRENÁŽ geomříže

38 VÝSTAVBA - DRENÁŽ

39 VÝSTAVBA - UKONČOVAC OVACÍ PRVKY geomříže

40 VÝSTAVBA - UKONČOVAC OVACÍ PRVKY

41 DOKONČEN ENÁ KONSTRUKCE

42 DOKONČEN ENÁ KONSTRUKCE NEJVYŠŠÍ OPĚRNÁ ZEĎ Z VYZTUŽENÉ ZEMINY V ČR

43 RYCHLOST VÝSTAVBY

44 RYCHLOST VÝSTAVBY

45 RYCHLOST VÝSTAVBY

46 RYCHLOST VÝSTAVBY

47 RYCHLOST VÝSTAVBY

48 RYCHLOST VÝSTAVBY

49 RYCHLOST VÝSTAVBY

50 DĚKUJI ZA POZORNOST
