1 DESIGN BY ing.arch. Stojan D. PROJEKT - SERVIS Ing.Stojan STAVEBNÍ PROJEKCE INVESTOR MÍSTO STAVBY STAVBA OBJEKT VÝKRES MČ Praha 4 Na Líše 936/16, P4 OKRES Praha 4 Táborská 350/32, Praha 4 ZŠ Na Líše 936/16, P4, k.ú. Michle - realizace multifunkčního sportoviště - 1.etapa SO.01 - multifunkční sportoviště Technická zpráva KONTROLOVAL Ing. Stojan Z. ODP.PROJEKTANT Ing. Stojan Z. VYPRACOVAL Ing.Marek T. ZAKÁZKOVÉ CÍSLO PP STUP.DOKUMENTACE DVD DATUM - FORMÁT MERÍTKO VÝKRESU CÁST DOKUMENTACE C.PRÍLOHY D.1 1

2 Obsah Obsah 1 a. Účel objektu 2 b. Zásady 2 b.1. Architektonického, funkčního, dispozičního a výtvarného řešení stavby 2 b.2. Řešení vegetačních úprav okolí objektu 2 b.3. Řešení přístupu a užívání objektu osobami s omezenou schopností pohybu a orientace 5 c. Kapacity 5 c.1. Užitkové plochy 5 d. Technické a konstrukční řešení objektu 5 d.1. Bourání stávajících ploch a prvků 5 d.2. Výkopy 5 d.3. Základy 6 d.4. Terénní úpravy 6 d.5. Souvrství zpevněných ploch 6 d Souvrství běžecké dráhy a volejbalového hřiště 6 d Souvrství zámkové dlažby 6 d Souvrství hřiště na malou kopanou 7 d Souvrství doskočiště pro skok daleký 7 d.6. Ochranné opatření proti prorůstání kořenů 7 d.7. Ochrana vzrostlé zeleně 7 d.8. Liniové odvodnění 8 d.9. Vsakovací bloky 8 d.10. Oplocení 9 d.11. Opěrné zídky 9 d.12. Venkovní schodiště 9 d.13. Úpravy povrchů 9 d.14. Zámečnické prvky 10 d.15. Ostatní prvky 10 d.16. Barevnost 10 e. Způsob založení objektu s ohledem na výsledky inženýrskogeologického a hydrogeologického průzkumu 10 f. Vliv stavby na životní prostředí a řešení případných negativních účinků 10 g. Dopravní řešení 10 h. Ochrana objektu před škodlivými vlivy vnějšího prostředí, protiradonová opatření. 11 i. Dodržení obecných požadavků na výstavbu 11 j. Možnost záměny použitých materiálů a výrobků 11 k. Skladby konstrukcí původní 12 l. Skladby konstrukcí nové 13 1 z 13

3 a. Účel objektu Jedná se o jeden stavební objekt, který je součástí nového multifunkčního sportovního areálu v ZŠ Na Líše. Konkrétně se jedná o SO.01, sportoviště a zpevněné plochy, tedy vše kromě objektu SO.02 šaten, který bude proveden pouze v rozsahu přípojek. V areálu jsou následující sportoviště: - běžecký ovál 200m se třemi dráhami menšího než atletickým svazem předepsaného rozměru bude provedena pouze zhutněná pláň a obrubníky včetně liniového odvodnění - sprinterská rovinka 100m se startem a doběhem o celkové délce 120m - navazující sektor pro skok daleký - hřiště na malou kopanou včetně oplocení - hřiště na volejbal včetně oplocení - podél oválu zpevněná komunikace, hlediště z bet. bloků a opěrná stěna pro vyrovnání terénního rozdílu, včetně rampy - páteřní pěší komunikace od stávající asfaltové cesty kolem objektu SO.02 až po stávající hřiště včetně překonání výškového rozdílu pomocí rampy - stávající hřiště s asfaltovým povrchem vybavené novou sítí nebude v rámci tohoto projektu upravováno b. Zásady b.1. Architektonického, funkčního, dispozičního a výtvarného řešení stavby Sportoviště jsou rozmístěna v prostoru, kde dnes již sportoviště existují, nicméně dojde k nové profilaci terénu a množství úprav. Prostor je pojednán tak, aby v hlavních osách byly zpevněné komunikace umožňující dobrou dostupnost jednotlivých sportovišť. U zámečnických prvků je reflektována architektura stavebního objektu SO.02. Barevností navazují použité prvky na fasády školy a objekt SO.02, který není předmětem tohoto projektu. Více viz. výkresová část ve stavebně architektonické části projektu. b.2. Řešení vegetačních úprav okolí objektu Vzhledem k tomu, že se jedná o rozsáhlé terénní úpravy a dojde i k vykácení několika stromů. bude po jejich dokončení upravovaná plocha osázena travou. Místo odstraněných stromů bude zajištěna náhradní výsadba. Tráva čisté terénní úpravy a ani osev travou nejsou předmětem tohoto projektu. Travní semeno bude vyseto na upravenou ornici o minimální mocnosti 120mm, mírně zhutněné a dostatečně provlhčené a opatřené granulátovým hnojivem. Vysetí bude probíhat pro zajištění rovnoměrnosti secím strojem, travní semeno bude smícháno s pískem v poměru 1/1. Po osetí bude plocha zválcována a bude po dostatečnou dobu zajištěno kropení a ochrana plochy s vysetou travou. Náhradní výsadba 2 z 13

4 Navrhované úpravy Cílem navrhovaných úprav areálu zahrady ZŠ Na Líše je vytvoření nového multifunkčního sportovního areálu realizovaného včetně zázemí a úprav stávajících sportovišť. Stávající zeleň bude respektována a ve většině případů zachována, dojde pouze k odstranění stromů kolidujících s navrhovanou výstavbou. Stromová zeleň, která bude vlivem realizace navrhovaných úprav areálu vykácena (viz obr.č.5), bude plnohodnotně nahrazena novými výsadbami v množství odpovídajícím odstraňovaným stromům. Náhradní výsadby budou částečně situovány dle požadavku školy do jihovýchodního rohu pozemku, kde se v současné době nachází kompost a z části, po konzultaci na ÚMČ Praha 4 odboru ŽP a dopravy, dovnitř areálu do zatravněného volného prostranství mezi sportovišti (viz obr.č.6). Z hlediska druhové skladby budou do areálu nově vysazeny tři druhy listnatých stromů (viz tabulka č.5) v celkovém počtu 10 kusů. Druhová skladba je volena tak, aby navrhované úpravy respektovaly stávající charakter uspořádání a skladby zeleně. Nová výsadba: 1 jasan ztepilý Fraxinus excelsior Atlas 3ks 2 buk lesní Fagus silvatica Purpurea Latifolia 2ks 3 jeřáb Folgnerův Sorbus folgneri 5ks Legislativní rámec Technologické zásady výsadby stromů při výsadbových pracích a při výchovné péči o založené výsadby se budou provádět v souladu s následujícími normami: - ČSN DIN Sadovnictví a krajinářství - Práce s půdou ( ) - ČSN DIN Sadovnictví a krajinářství - Výsadby rostlin ( ) - ČSN DIN Sadovnictví a krajinářství - Zakládání trávníků ( ) - ČSN DIN Sadovnictví a krajinářství - Technicko-biologická zabezpečovací zařízení ( ) - ČSN DIN Sadovnictví a krajinářství - Rozvojová a udržovací péče o rostliny ( ) - ČSN DIN Sadovnictví a krajinářství - Ochrana stromů, porostů a ploch pro vegetaci při stavebních činnostech ( ) Použití výpěstků dřevin se řídí normami: - ČSN Osivo a sadba Sadba okrasných dřevin - ČSN Výpěstky okrasných dřevin Společná a základní ustanovení Technologie výsadby Při výsadbě budou použity pouze kvalitní kontejnerované sazenice. Vysazované dřeviny potřeba při výsadbě pevně ukotvit. Kotvení musí zajistit po určitou dobu kořenovou část dřeviny bez pohybu tak, aby mohla probíhat redukce její kořenové soustavy. Konstrukce kotvení musí být přiměřeně robustní typu vysazované dřeviny, svým vzhledem, materiálem provedením musí odpovídat účelu, místu a době po kterou má konstrukce na lokalitě zůstat. Česká technická norma ČSN :2006 předepisuje: - Kůly musí být oloupány a musí mít trvanlivost 2 roky. - Materiály pro upevňování rostlin musí mít trvanlivost 2 roky, nesmí poškozovat kmen, musí být ploché nebo tlusté. Nejvýhodnější jsou popruhy a provazy z přírodních materiálů (bavlna, len, juta, kokosové vlákno, konopí, nebo jejich směsi), které přirozeně rozkládají. - Kotvení: hlavy kůlů nesmí být po zatlučení roztřepené, případně se musí začistit, uvázání rostliny a ukotvení nesmí způsobit žádné poranění nebo zaškrcení kůry, úvazek musí být na kůlu zajištěn proti sklouznutí. 3 z 13

5 Požadavky na výpěstky: kvalitní kontejnerované sazenice, minimálně 2 x přesazované, koruna musí odpovídat danému druhu a kultivaru, musí být pravidelná a bez poškození, kmen sazenice musí být rovný, bez poškození, výška sazenice minimálně 2,5 m, obvod kmínku ve výšce 1 m minimálně 0,16 0,18 m. Zásady výsadby stromu: - zabezpečení účinného kořenového prostoru zabezpečujícího statiku stromu. Na 1 m2 projekční plochy koruny potřebuje strom 0,75 m2 prokořeněného objemu půdy. Prokořeňovací hloubka se uvažuje 0,8 1 m. - výsadbovou jámu je potřeba realizovat s povrchem minimálně 5 m2 a s hloubkou 1,1 1,5 m. Výsadbová jáma bude realizována se zašikmenými, nebo stupňovitými stěnami ke spodní části balu. - použití optimalizovaného substrátu upraveného pro daný druh a stanoviště. Použitý půdní substrát musí být odolný proti zhutnění a musí umožňovat provzdušnění i v hloubkách kolem 1,5 m. Je nutné zabezpečit vhodnou zrnitost půdy v celém prokořeňovacím prostoru v návaznosti na půdní podmínky okolí. Horní vrstva by měla mít stabilní drobtovitou strukturu. Je vhodné použít alespoň 50 % materiálu z výkopu výsadbové jámy. - použití mulče pro snížení výparu nebo podsazení vhodnými bylinami či dřevinami s malou potřebou vody. - žádné organické látky v neprovzdušněné spodině. Organické materiály v substrátu nesmí přijít do hloubky větší než 0,3 0,4 m. - ochrana před negativními antropogenními vlivy. Ošetření a ochrana po výsadbě Kotvení: Po výsadbě je nutno provést kotvení stromů, které se odstraní po dostatečném upevnění vlastními kořeny, tj. minimálně po 3 letech. Bude použit systém kotvení dvěmi třemi dřevěnými kůly spojenými pod korunou do ohrádky, s uvázáním kmene k jednotlivým kůlům. Úvazek musí být dostatečně široký a měkký, aby nedocházelo k poškozování kmene. Pro snížení výparu a pro ochranu proti mechanickému či mrazovému poškozování stromu v prvních letech po výsadbě budou kmeny opatřeny jutovou bandáží. Kůly, úvazky a bandáž musí mít životnost minimálně 2 roky. Zálivka: Po výsadbě musí být bezprostředně provedena zálivka min 20 l/strom. Závlaha stromů musí zajistit dostatečné provlhčení půdy. Dřeviny rostou nejlépe při vodní kapacitě půdy %. Hnojení: Pokud je potřebné provádět hnojení, musí se dávky hnojiva omezit na nezbytnou míru v souladu se stanovištěm. Hnojení musí odpovídat přirozené mineralizaci listového opadu. Dávkování živin se provádí podle rozboru obsahu živin v půdě (ČSN DIN , čl. 4.8.). Závěrečné úpravy stanoviště po výsadbě: Půda v okolí provedených výsadeb se musí upravit, nakypřit celoplošně nebo v rovině, v pásech na svazích nebo ve výsadbových mísách. Následně je půdu zapotřebí urovnat a upravit do požadované výsledné podoby. Vzhled konečných výsadeb musí odpovídat navrhované koncepci, musí být upravený, bez stavební sutě či jiných stavebních odpadů a zbytků, bez kamenů, kořenů a dalších biologických nečistot. Následně po provedené výsadbě bude dokončena úprava okolních ploch, tzn. budou odstraněny veškeré stavební zbytky, biologické odpady a jiné nečistoty. 4 z 13

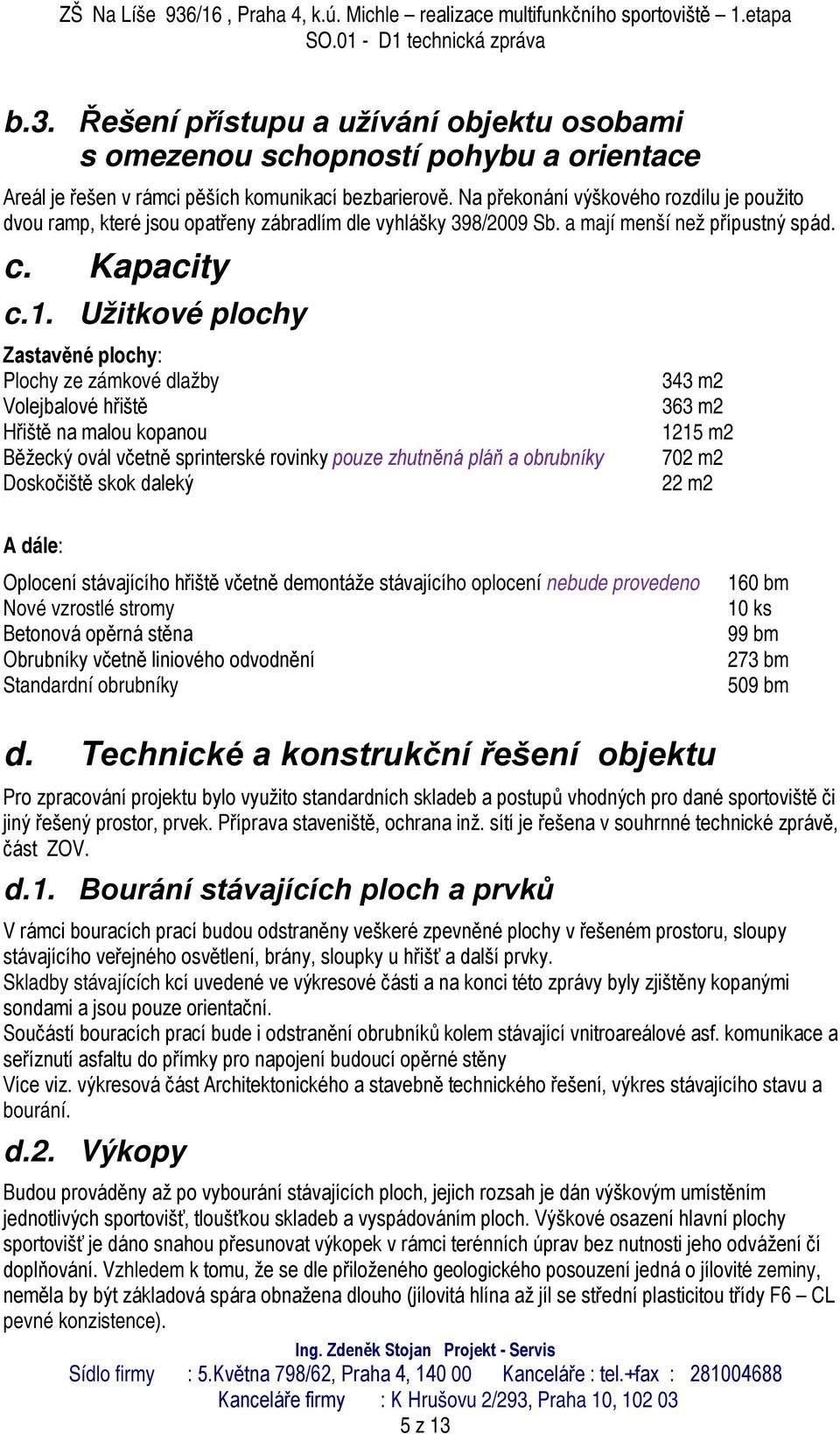

6 b.3. Řešení přístupu a užívání objektu osobami s omezenou schopností pohybu a orientace Areál je řešen v rámci pěších komunikací bezbarierově. Na překonání výškového rozdílu je použito dvou ramp, které jsou opatřeny zábradlím dle vyhlášky 398/2009 Sb. a mají menší než přípustný spád. c. Kapacity c.1. Užitkové plochy Zastavěné plochy: Plochy ze zámkové dlažby Volejbalové hřiště Hřiště na malou kopanou Běžecký ovál včetně sprinterské rovinky pouze zhutněná pláň a obrubníky Doskočiště skok daleký 343 m2 363 m m2 702 m2 22 m2 A dále: Oplocení stávajícího hřiště včetně demontáže stávajícího oplocení nebude provedeno Nové vzrostlé stromy Betonová opěrná stěna Obrubníky včetně liniového odvodnění Standardní obrubníky 160 bm 10 ks 99 bm 273 bm 509 bm d. Technické a konstrukční řešení objektu Pro zpracování projektu bylo využito standardních skladeb a postupů vhodných pro dané sportoviště či jiný řešený prostor, prvek. Příprava staveniště, ochrana inž. sítí je řešena v souhrnné technické zprávě, část ZOV. d.1. Bourání stávajících ploch a prvků V rámci bouracích prací budou odstraněny veškeré zpevněné plochy v řešeném prostoru, sloupy stávajícího veřejného osvětlení, brány, sloupky u hřišť a další prvky. Skladby stávajících kcí uvedené ve výkresové části a na konci této zprávy byly zjištěny kopanými sondami a jsou pouze orientační. Součástí bouracích prací bude i odstranění obrubníků kolem stávající vnitroareálové asf. komunikace a seříznutí asfaltu do přímky pro napojení budoucí opěrné stěny Více viz. výkresová část Architektonického a stavebně technického řešení, výkres stávajícího stavu a bourání. d.2. Výkopy Budou prováděny až po vybourání stávajících ploch, jejich rozsah je dán výškovým umístěním jednotlivých sportovišť, tloušťkou skladeb a vyspádováním ploch. Výškové osazení hlavní plochy sportovišť je dáno snahou přesunovat výkopek v rámci terénních úprav bez nutnosti jeho odvážení čí doplňování. Vzhledem k tomu, že se dle přiloženého geologického posouzení jedná o jílovité zeminy, neměla by být základová spára obnažena dlouho (jílovitá hlína až jíl se střední plasticitou třídy F6 CL pevné konzistence). 5 z 13

7 Výkop, zářez pro opěrnou stěnu, který bezprostředně navazuje na stávající vnitroareálovou komunikaci bude prováděn po dilatačních celcích opěrné stěny. Po celou dobu realizace nebude komunikace zatěžována a bednění opěrné stěny bude použito jako zapažení výkopu. Pří výkopových pracích v blízkosti stávajících stromů budou výkopové práce prováděny ručně. Po obnažení kořenů bude přivolán arborista a dohodnut definitivní postup prací. Kořeny nikdy netrhat, ale přeřezat. Více viz. oddíl Ochrana vzrostlé zeleně. Součástí výkopových prací jsou i výkopy pro přípojky inženýrských sítí a vsakovací bloky. Při provádění výkopových prací bude zajištěna dostatečná ochrana stávajících inženýrských sítí. V ochranném pásmu stávajících inž. sítí budou výkopy prováděny ručně. Více viz technická zpráva ZOV. d.3. Základy Základy budou součástí hmoty schodišť, základy budou také součástí opěrných stěn a základ budou mít i zámečnické prvky oplocení a zábradlí. V neposlední řadě budou základem opatřeny všechny obrubníky včetně doplnění o liniové odvodnění. Všechny konstrukce, kromě opěrné stěny a schodišť budou provedeny z betonu C16/20, směsi mírně zavlhlé. Základová spára nesmí zůstat dlouho odkrytá, pokud k rozmočení dojde, musí být rozmočená vrstva vytěžena a nahrazena betonem. Více viz část projektu Stavebně konstrukční řešení Statika a výkresová část Architektonického a stavebně technického řešení. d.4. Terénní úpravy Budou prováděny souběžně se zpevněnými plochami. Maximální spád terénu bude 30%. Všechny plochy kromě zpevněných budou následně osazeny travou. Čisté terénní úpravy nejsou předmětem PD. Ve výkresové části Architektonického a stavebně technického řešení jsou terénní úpravy rámcově naznačeny, jejich definitivní podoba bude v rámci AD upřesněna při realizaci. d.5. Souvrství zpevněných ploch d Souvrství běžecké dráhy a volejbalového hřiště Nejprve budou osazeny obrubníky ve výškách s ohledem na 1% spád dráhy. Na nižší straně bude současně s obrubníkem zabetonován i žlab liniového odvodnění. Následně bude provedeno předepsané souvrství, jednotlivé vrstvy budou hutněny strojně, asfaltové souvrství bude provedeno finišerem. Finální vrstva z pásů polyuretanových bude na podklad lepena, lajnování bude řešeno postřikem. Při realizaci budou dodrženy technologické přestávky dané výrobcem a bude prováděno za vhodného počasí. V místě návaznosti na vzrostlé stromy bude dráha z vnější strany doplněna o ochranu protikořenovou fólií, která naváže na obrubník z vnější strany. Do dráhy bude osazeno odrazové prkno pro sektor skoku dalekého. Více viz. skladby na závěr zprávy. Kompletně realizováno bude pouze volejbalové hřiště, běžecká dráha bude provedena pouze v rozsahu zhutnění zemní pláně po provedení výkopu a osazení obrubníků včetně liniového odvodnění. d Souvrství zámkové dlažby Bude provedeno dle technologického předpisu pro danou skladbu pouze pro pěší provoz, všechny vrstvy budou řádně zhutněny, dlaždice budou plošně pískovcové, např. Uriko f. Best a.s.. Lemování chodníku a zpevněných ploch bude z betonových obrubníků š. 80mm v barvě červené a osazených do betonového lože ze zavlhlé směsi C16/20. Obrubník bude zapuštěn na úroveň dlažby. Všechny zpevněné plochy budou ve spádu min. 1%. Více viz. skladby na závěr zprávy. 6 z 13

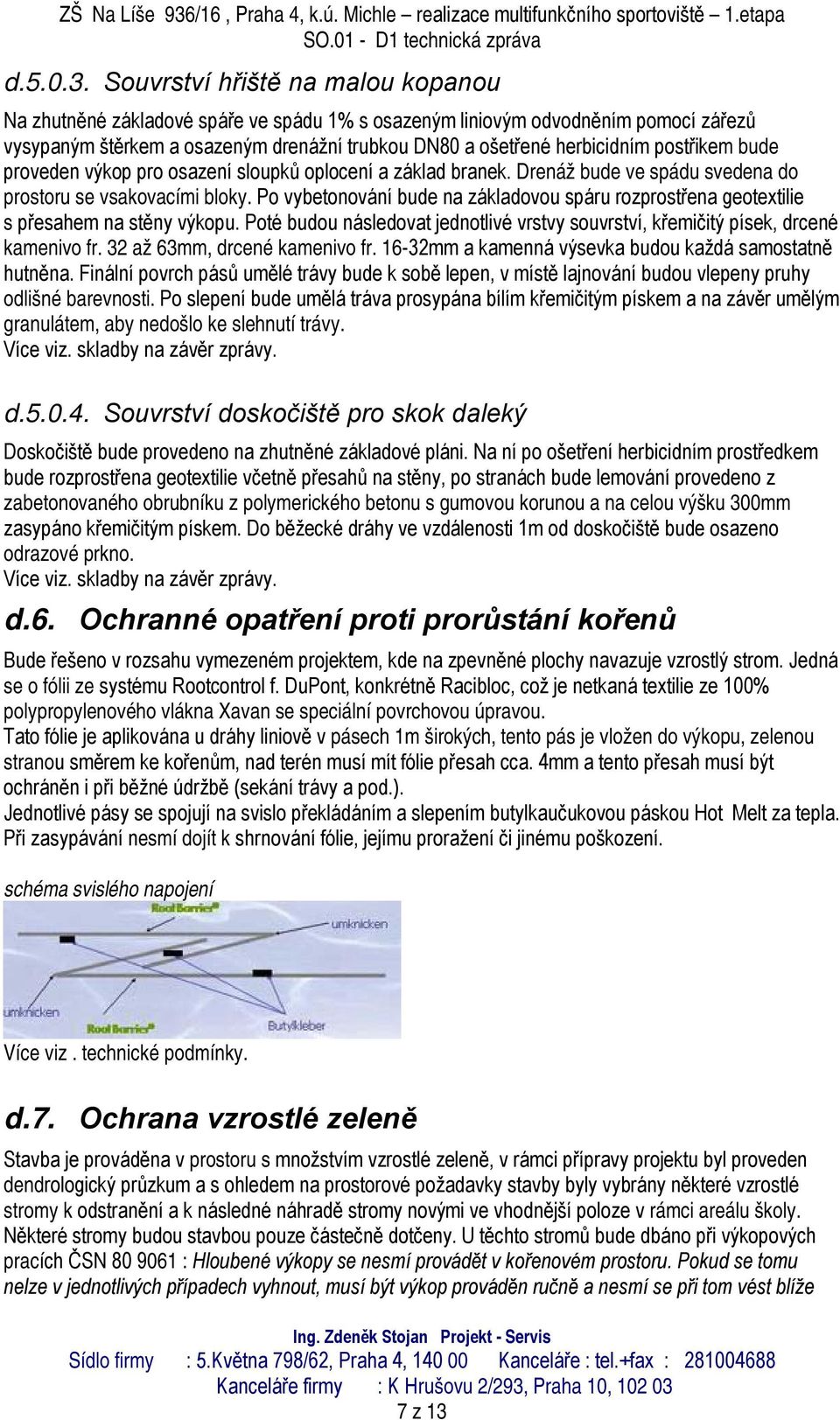

8 d Souvrství hřiště na malou kopanou Na zhutněné základové spáře ve spádu 1% s osazeným liniovým odvodněním pomocí zářezů vysypaným štěrkem a osazeným drenážní trubkou DN80 a ošetřené herbicidním postřikem bude proveden výkop pro osazení sloupků oplocení a základ branek. Drenáž bude ve spádu svedena do prostoru se vsakovacími bloky. Po vybetonování bude na základovou spáru rozprostřena geotextilie s přesahem na stěny výkopu. Poté budou následovat jednotlivé vrstvy souvrství, křemičitý písek, drcené kamenivo fr. 32 až 63mm, drcené kamenivo fr mm a kamenná výsevka budou každá samostatně hutněna. Finální povrch pásů umělé trávy bude k sobě lepen, v místě lajnování budou vlepeny pruhy odlišné barevnosti. Po slepení bude umělá tráva prosypána bílím křemičitým pískem a na závěr umělým granulátem, aby nedošlo ke slehnutí trávy. Více viz. skladby na závěr zprávy. d Souvrství doskočiště pro skok daleký Doskočiště bude provedeno na zhutněné základové pláni. Na ní po ošetření herbicidním prostředkem bude rozprostřena geotextilie včetně přesahů na stěny, po stranách bude lemování provedeno z zabetonovaného obrubníku z polymerického betonu s gumovou korunou a na celou výšku 300mm zasypáno křemičitým pískem. Do běžecké dráhy ve vzdálenosti 1m od doskočiště bude osazeno odrazové prkno. Více viz. skladby na závěr zprávy. d.6. Ochranné opatření proti prorůstání kořenů Bude řešeno v rozsahu vymezeném projektem, kde na zpevněné plochy navazuje vzrostlý strom. Jedná se o fólii ze systému Rootcontrol f. DuPont, konkrétně Racibloc, což je netkaná textilie ze 100% polypropylenového vlákna Xavan se speciální povrchovou úpravou. Tato fólie je aplikována u dráhy liniově v pásech 1m širokých, tento pás je vložen do výkopu, zelenou stranou směrem ke kořenům, nad terén musí mít fólie přesah cca. 4mm a tento přesah musí být ochráněn i při běžné údržbě (sekání trávy a pod.). Jednotlivé pásy se spojují na svislo překládáním a slepením butylkaučukovou páskou Hot Melt za tepla. Při zasypávání nesmí dojít k shrnování fólie, jejímu proražení či jinému poškození. schéma svislého napojení Více viz. technické podmínky. d.7. Ochrana vzrostlé zeleně Stavba je prováděna v prostoru s množstvím vzrostlé zeleně, v rámci přípravy projektu byl proveden dendrologický průzkum a s ohledem na prostorové požadavky stavby byly vybrány některé vzrostlé stromy k odstranění a k následné náhradě stromy novými ve vhodnější poloze v rámci areálu školy. Některé stromy budou stavbou pouze částečně dotčeny. U těchto stromů bude dbáno při výkopových pracích ČSN : Hloubené výkopy se nesmí provádět v kořenovém prostoru. Pokud se tomu nelze v jednotlivých případech vyhnout, musí být výkop prováděn ručně a nesmí se při tom vést blíže 7 z 13

9 než 2,5 od paty kmene... Při hloubení výkopů nesmějí být přerušeny kořeny o průměru větším než 30mm... V závislosti na ztrátě kořenů může nastat potřeba..., provést vyrovnávací řez v koruně. U stromů, které budou při terénních úpravách zapuštěny do terénu více než dnes bude provedeno opatření pro zachování jejich zdravého růstu. Více viz. výkres situace nového stavu. d.8. Liniové odvodnění Kromě parkových obrubníků bude při provádění souvrství běžecké dráhy řešeno liniové odvodnění dešťových vod podél dráhy. Jde o prefabrikované tvarovky z polymerického betonu délky 1,0 m a 0,5 m, které se spojují na sucho pomocí per a drážek. Tvarovky se ukládají do betonového podkladního lože dle doporučených vzorových detailů uložení. Žlaby se spodním odtokem jsou zakončeny žlabovými čely, nebo jsou napojeny na vpusti. Při napojení žlabu na vpusť je nutno nejdříve přiložit žlab ke vpusti a podle hloubky žlabu odstranit příslušnou předformovanou přepážku na vpusti.na vpusť naváže dešťová kanalizace. Žlaby jsou pokládány ve směru šipky (lisovaná na vnější boční stěně tvarovky) orientované k výtoku. Pokládání žlabu se začíná v jeho nejnižším bodě, u výtoku. Následně se pokračuje proti směru toku (viz. kladecí schéma). Každý žlab se zapasuje na pero a drážku. Žlaby a vpusti se ukládají do betonového lože vysokého a širokého podle předpokládaného zatížení (viz. detail uložení). Je nutno dbát na to, aby se při osazení nedostala mezi pero a drážku jakákoliv nečistota. Vrchní hrana krycí mřížky musí být uložena 10 mm pod úrovní zpevněné plochy. Při pokládce a hutnění okolních ploch je nutné dát pozor, aby v bezprostřední blízkosti žlabů (cca 1 m) nepojížděla těžká technika. V průběhu stavby doporučujeme žlaby s rošty zakrýt (prknem, lepenkou...), aby před předáním nedošlo ke znečištění stavebním materiálem. Vpusť se osazuje do betonového lože a obetonuje se podle schémat platných pro osazení žlabů. S ohledem na funkčnost odvodňovacího systému jako celku je nutno žlaby a vpusti pravidelně čistit! d.9. Vsakovací bloky Pro likvidaci dešťových vod bude použito vsakovacích bloků vhodně umístěných pod nová sportoviště. Jednotlivé bloky jsou vyrobeny ze 100% polypropylenu recyklovatelného v barevném provedení šedá pro zatížení nákladními vozidly nebo zelená pro zatížení osobními vozidly. Vsakovací blok nahrazuje běžnou vsakovací - drenážní trubku se štěrkovým obalem. Tím pádem se provádí méně výkopů a jsou nižší náklady na stavební práce. Díky hmotnosti jednoho vsakovacího bloku (15 kg) je instalace jednoduchá bez použití těžké techniky. Bloky lze sestavovat podle potřeby prostřednictvím rychlospojníků do řad nebo sloupců. Tento systém je ideální jak pro malé tak i velké projekty. Malá konstrukční výška umožňuje použití také při vysokém stavu spodní vody (s min. odstupem 1 m nad hladinou podzemní vody) nebo v případě kamenitého podloží. 1. Na dno výkopu upraveného do vodorovné polohy se položí geotextilie s přesahem 0,5 m. 2. Na pásy geotextilie se vyskládají vsakovací bloky a to vždy naležato. Jednotlivé bloky se spojí pomocí rychlospojníků. Pokud je vsakovací galerie vyskládána z více řad, je možné bloky pospojovat pouze na obvodu galerie. U systému, který je tvořen z několika vrstev se musí jednotlivé bloky vzájemně překřížit v podélném i příčném směru aby se zachovala stabilita systému 3. Před zásypem se musí celá vsakovací galerie překrýt geotextilií s min. přesahem 0,5 m. 4. Pak se výkop rovnoměrně ve vrstvách zasype a zhutní. 8 z 13

10 d.10. Oplocení Do betonových patek o rozměru 0,5x0,5x0,8m z betonu C12/15 budou zabetonovány ocelové sloupky pr. 89mm se zavařenou korunou a výškou nad terén 3m nebo 6m a v rozteči 3m. Sloupky budou opatřeny tmavě červeným nátěrem. U sloupků oplocení se dole a nahoře vypne ocelové lanko, na které bude navázána polyetylenová ochranná síť. V rámci oplocení jsou uvažovány metrové průchody, kde bude výška ochranné sítě pouze 1m. U stávajícího hřiště na východní straně areálu bude pouze sejmuto stávající pletivo v dílcích, sloupky budou repasovány včetně branky (obroušení a nátěr) a nově zde bude provedena ochranná síť na výšku 2 a 4m. Úpravy stávajícího hřiště nejsou předmětem PD. d.11. Opěrné zídky Opěrná zídka navazující na vnitroareálovou komunikaci je řešena v části Stavebně konstrukční řešení Statika. Bude dilatována po cca. 30m a rozdělena schodištěm. Do hmoty zídky budou osazeny plechové desky na kotvení zábradlí. Směrodatná poloha těchto desek viz. zámečnické prvky. Betonové zídky z prostého betonu C25/30 budou ještě provedeny u kruhového schodiště. Tyto zídky mají minimální výšku a délku, proto nebudou ztuženy, budou pouze založeny do nezámrzné hloubky (1000mm). Všechny zídky budou ošetřeny hydroizolačním nátěrem na bázi cementu a antigrafiti nátěrem. I do menších opěrných zídek budou osazeny plechové desky kotvení zábradlí. Do těchto zídek bude navíc integrována výztuž schodiště. Všechny zídky jsou provedeny z pohledového betonu se zkosením všech hran. d.12. Venkovní schodiště V rámci řešeného prostoru se vyskytují dvě venkovní schodiště. Obě budou provedeny z betonu C25/30, minimální tl. desky bude 120mm, při spodním i horním povrchu bude provedena kari síť Q131, která bude zatažena i do základu. A spodní kari síť bude u horní hrany schodiště přesměrována k hornímu povrchu. Pro soudržnost betonových stupňů bude provedeno jejich vyztužení třmínky R6 a 250mm, které budou spojeny konstrukční výztuží R8. d.13. Úpravy povrchů Zpevněné plochy Ve vstupu a v rozsahu přístřešku bude provedena vodopropustná zámková dlažba vyspádovaná směrem od objektu. Ve skladbě pro pěší a pískovcové barvě. Umělé povrchy budou řešeny v rámci AD dle možností jednotlivých výrobců. Bude vybíráno ze standardní barevné škály a to včetně lajnování. Pohledový beton Bude ponechán v základní přírodní barvě. Nášlapové plochy budou zdrsněny na součinitel tření minimálně 0,6. Nátěry Povrchová úprava ocelových konstrukcí je navržena nátěrovým systémem s vysokou životností dle ČSN EN ISO Stupeň korozní agresivity atmosféry je uvažován C2 dle ČSN EN ISO Nátěrový systém bude aplikován kompletně dílensky. Na stavbě budou pouze opravena poškozená místa, nebo místa po montážním svařování odpovídajícím způsobem. Před aplikací základního nátěru musí být povrch očištěn od prachu, mastnot, rzi, chemických látek, okují, a jiných nečistot, svary zabroušeny. Povrch bude otryskán na stupeň Sa 2 a natřen základním nátěrem v nominální tloušťce 80 µm. 9 z 13

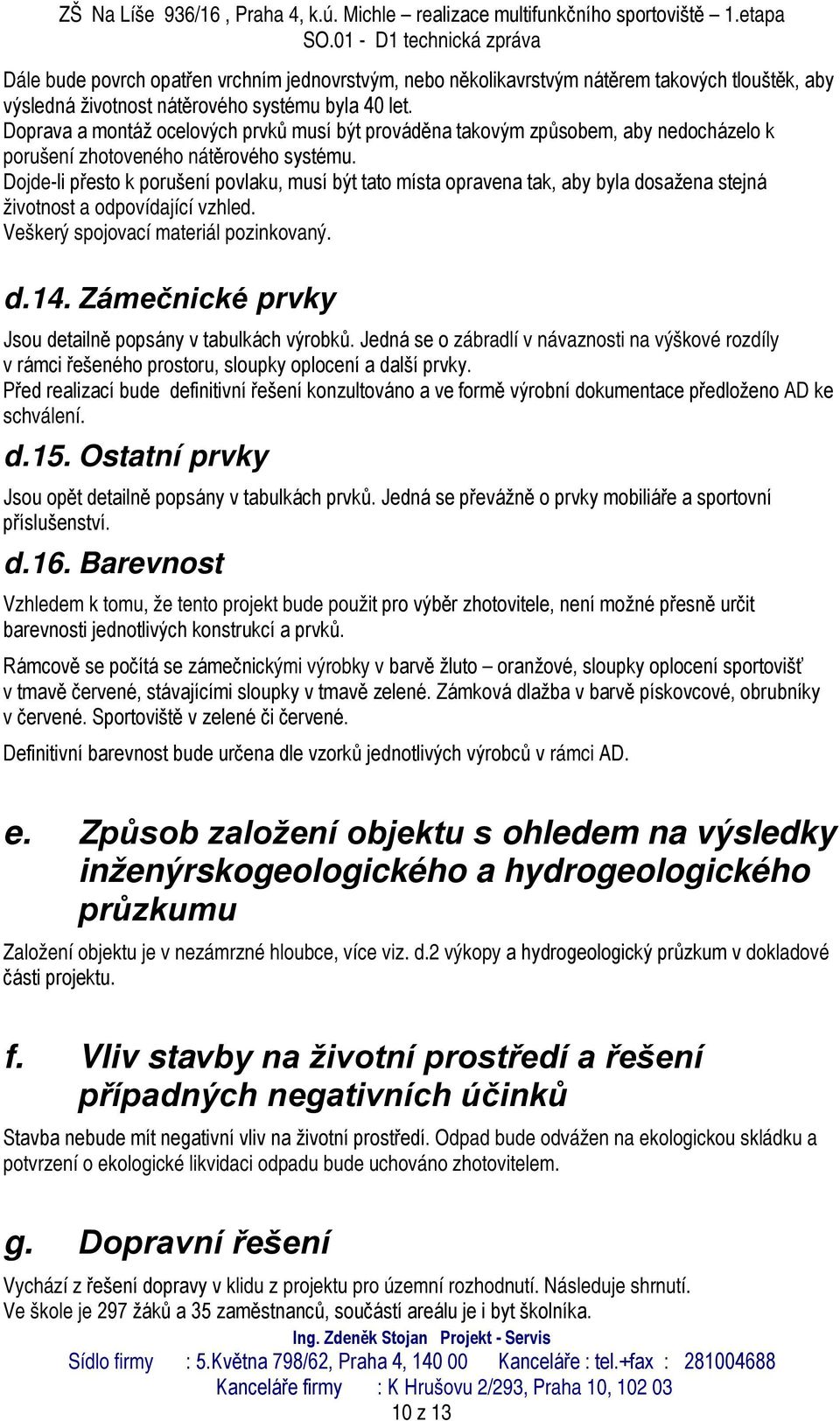

11 Dále bude povrch opatřen vrchním jednovrstvým, nebo několikavrstvým nátěrem takových tlouštěk, aby výsledná životnost nátěrového systému byla 40 let. Doprava a montáž ocelových prvků musí být prováděna takovým způsobem, aby nedocházelo k porušení zhotoveného nátěrového systému. Dojde-li přesto k porušení povlaku, musí být tato místa opravena tak, aby byla dosažena stejná životnost a odpovídající vzhled. Veškerý spojovací materiál pozinkovaný. d.14. Zámečnické prvky Jsou detailně popsány v tabulkách výrobků. Jedná se o zábradlí v návaznosti na výškové rozdíly v rámci řešeného prostoru, sloupky oplocení a další prvky. Před realizací bude definitivní řešení konzultováno a ve formě výrobní dokumentace předloženo AD ke schválení. d.15. Ostatní prvky Jsou opět detailně popsány v tabulkách prvků. Jedná se převážně o prvky mobiliáře a sportovní příslušenství. d.16. Barevnost Vzhledem k tomu, že tento projekt bude použit pro výběr zhotovitele, není možné přesně určit barevnosti jednotlivých konstrukcí a prvků. Rámcově se počítá se zámečnickými výrobky v barvě žluto oranžové, sloupky oplocení sportovišť v tmavě červené, stávajícími sloupky v tmavě zelené. Zámková dlažba v barvě pískovcové, obrubníky v červené. Sportoviště v zelené či červené. Definitivní barevnost bude určena dle vzorků jednotlivých výrobců v rámci AD. e. Způsob založení objektu s ohledem na výsledky inženýrskogeologického a hydrogeologického průzkumu Založení objektu je v nezámrzné hloubce, více viz. d.2 výkopy a hydrogeologický průzkum v dokladové části projektu. f. Vliv stavby na životní prostředí a řešení případných negativních účinků Stavba nebude mít negativní vliv na životní prostředí. Odpad bude odvážen na ekologickou skládku a potvrzení o ekologické likvidaci odpadu bude uchováno zhotovitelem. g. Dopravní řešení Vychází z řešení dopravy v klidu z projektu pro územní rozhodnutí. Následuje shrnutí. Ve škole je 297 žáků a 35 zaměstnanců, součástí areálu je i byt školníka. 10 z 13

12 Vyhláška 26/1999 Sb. požaduje zřízení nejméně dvaceti parkovacích a odstavných stání. Na pozemku školy je možné zaparkovat maximálně čtyři osobní vozidla na tomu určených zpevněných plochách. Ostatní parkovací stání jsou řešena podél místní obslužné komunikace Na Líše přímo před vstupem do školy a to v počtu 17-ti stání. Celkem je tedy k dispozici 21 parkovacích stání v přímém napojení na areál školy. Dle vyhlášky 369/2001 sb. by měla být k dispozici minimálně dvě parkovací stání pro osoby s omezenou schopností pohybu a orientace. Všechny výše uvedené požadavky budou v rámci stavby splněny na původních zpevněných plochách, parkovací stání budou v rámci stavby nově vyznačena. Viz. schéma dopravy v klidu. h. Ochrana objektu před škodlivými vlivy vnějšího prostředí, protiradonová opatření. Škodlivé vlivy vnějšího prostředí nejsou v dané lokalitě přítomny. Radonové riziko je střední a u této části projektu není nutné zohlednit. i. Dodržení obecných požadavků na výstavbu Při projektování dokumentace byli dodrženy všechny platné vyhlášky a doporučení platných norem ČSN. j. Možnost záměny použitých materiálů a výrobků Uvedené konkrétní výrobky a materiály jsou projektantem vybrány jako referenční. Je možná jejich záměna za výrobky jiné, které budou mít obdobné technické, případně estetické parametry jako materiál či výrobek referenční. Pokud k záměně dojde, bude daný výrobek či materiál odsouhlasen projektantem. Parametry referenčních výrobků jsou uvedeny v samostatné příloze Technické podmínky. 11 z 13

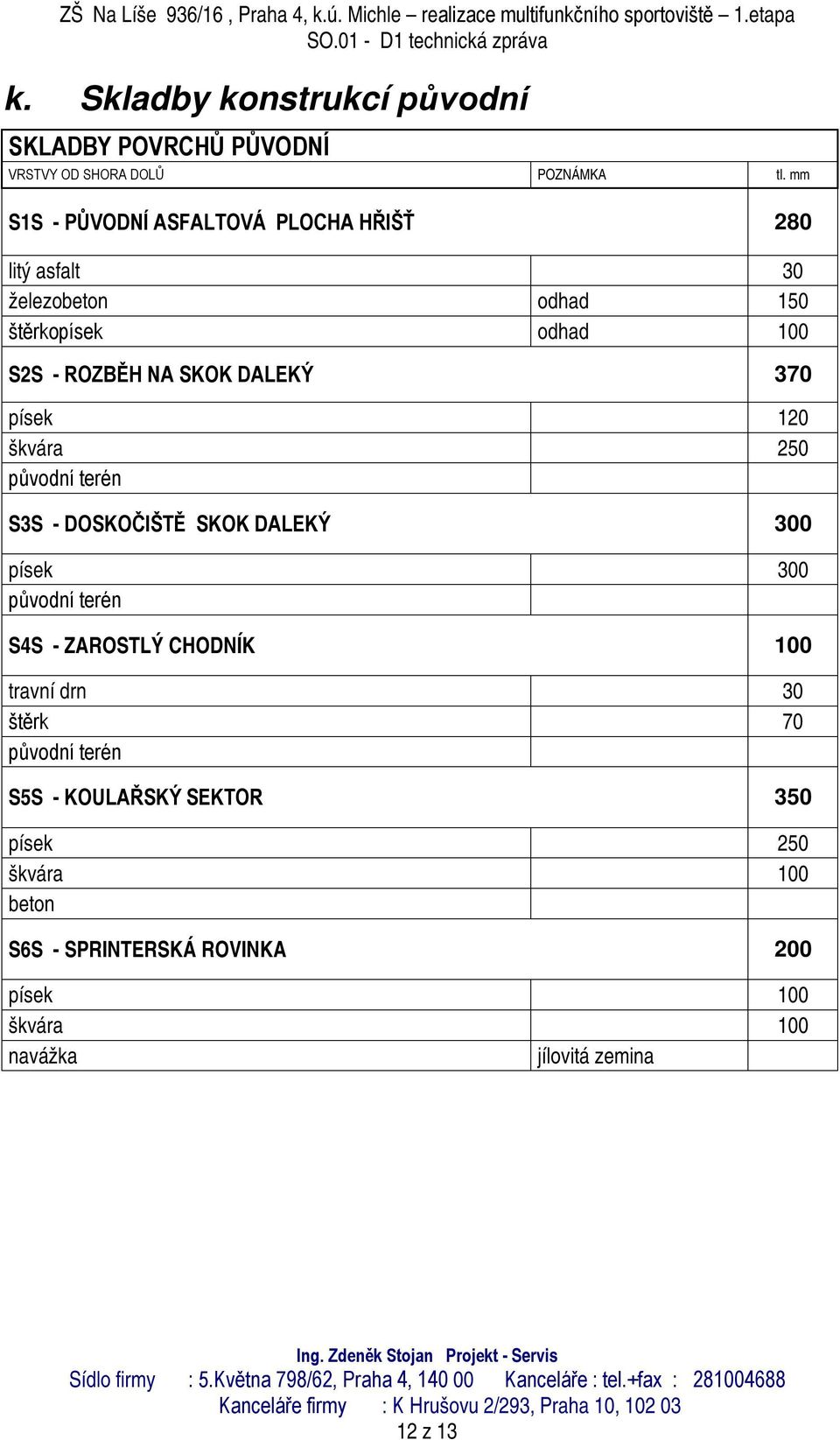

13 k. Skladby konstrukcí původní SKLADBY POVRCHŮ PŮVODNÍ VRSTVY OD SHORA DOLŮ POZNÁMKA tl. mm S1S - PŮVODNÍ ASFALTOVÁ PLOCHA HŘIŠŤ 280 litý asfalt 30 železobeton odhad 150 štěrkopísek odhad 100 S2S - ROZBĚH NA SKOK DALEKÝ 370 písek 120 škvára 250 původní terén S3S - DOSKOČIŠTĚ SKOK DALEKÝ 300 písek 300 původní terén S4S - ZAROSTLÝ CHODNÍK 100 travní drn 30 štěrk 70 původní terén S5S - KOULAŘSKÝ SEKTOR 350 písek 250 škvára 100 beton S6S - SPRINTERSKÁ ROVINKA 200 písek 100 škvára 100 navážka jílovitá zemina 12 z 13

14 l. Skladby konstrukcí nové SKLADBY POVRCHŮ VRSTVY OD SHORA DOLŮ POZNÁMKA tl. mm S1 - BĚŽECKÁ DRÁHA A VOLEJBALOVÉ HŘIŠTĚ provedeno pouze u volej. hřiště 402 umělý povrch polyuretanový tl. 10+2mm např. Regupol PD 12 asfalt ABJ 40 asfalt ABS/OKH 40 podkladní štěrkodrť 60 podkladní kamenivo fr štěrkopísek 100 zhutněná pláň - původní terén S2 - ZPEVNĚNÁ PLOCHA ZE ZÁMKOVÉ DLAŽBY 240 zámková dlažba 60 pískové lože 4-8 mm zhutněno strojně 30 zhutněný štěrk 8-16 mm zhutněno strojně 150 zhutněná pláň - původní terén, ošetřeno herbicidem zhutněno strojně S3 - FOTBALOVÉ HŘIŠTĚ 422 umělá tráva, slepováno, v místě čar vlepen pruh jiné barvy prosypáno bílím křemičitým pískem tl. 20mm a na závěr 50 granulátem kamenná výsevka zhutněná fr. 0-4mm 40 drcené kamenivo fr mm zhutněno strojně 100 drcené kamenivo fr mm zhutněno strojně 150 křemičitý písek zhutněno strojně 80 geotextilie min. 300g/m2 s přesahy 150mm 2 rostlý terén zhutněný ošetřen herbicidním postřikem spád 1% rastr drenážních trubek ve štěrkovém zářezu a 4000mm S4 - DOSKOČIŠTĚ SKOK DALEKÝ 302 kopaný písek 300 geotextilie min. 300g/m2 s přesahy 150mm 2 rostlý terén zhutněný ošetřen herbicidním postřikem spád 1% 13 z 13
