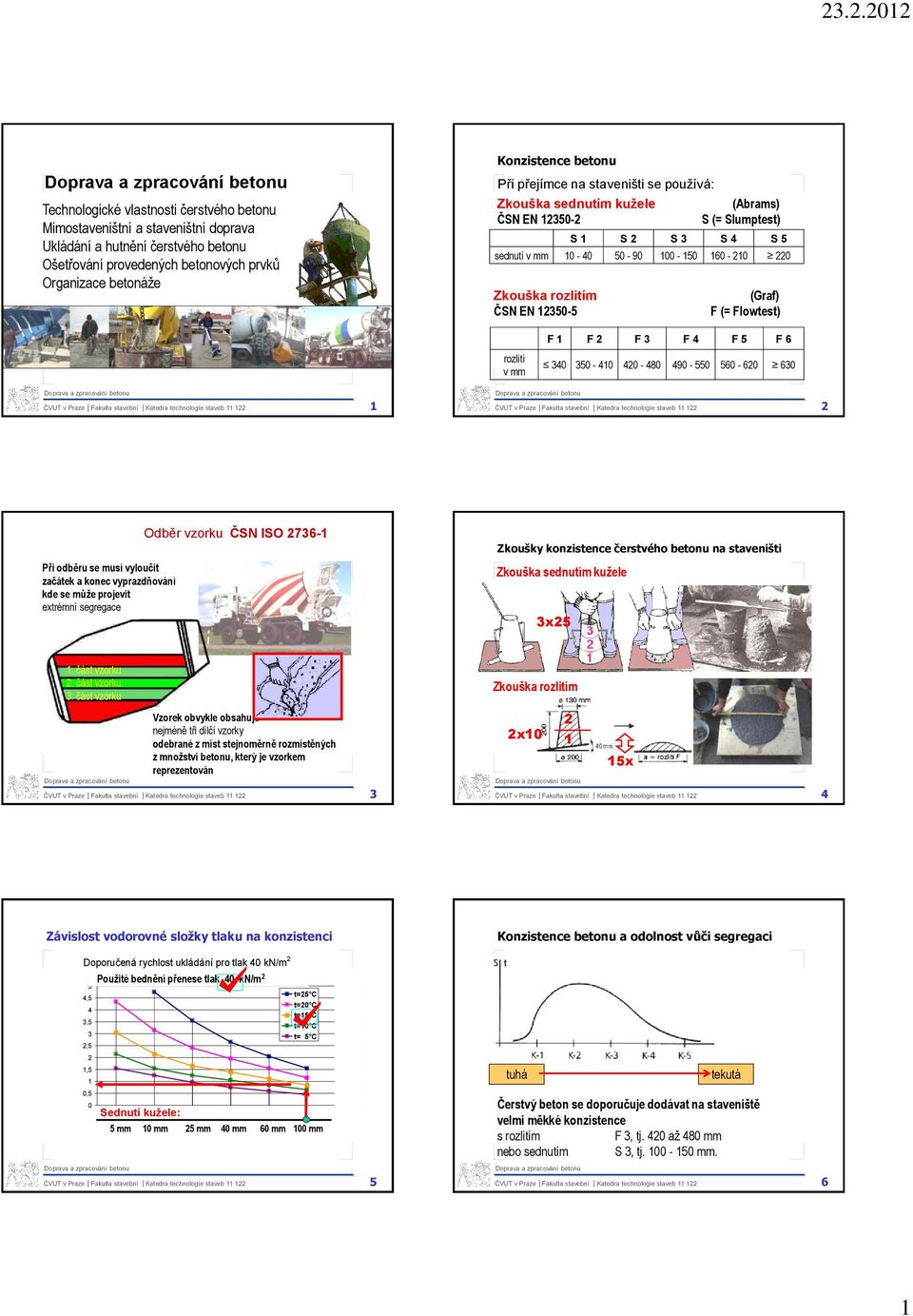

1 Technologické vlastnosti čerstvého betonu Mimostaveništní a staveništní doprava Ukládání a hutnění čerstvého betonu Ošetřování provedených betonových prvků Organizace betonáže Konzistence betonu Při přejímce na staveništi se používá: Zkouška sednutím kužele (Abrams) ČSN EN S (= Slumptest) S 1 S 2 S 3 S 4 S 5 sednutí v mm Zkouška rozlitím (Graf) ČSN EN F (= Flowtest) rozlití v mm F 1 F 2 F 3 F 4 F 5 F Odběr vzorku ČSN ISO Zkoušky konzistence čerstvého betonu na staveništi Při odběru se musí vyloučit začátek a konec vyprazdňování kde se může projevit extrémní segregace Zkouška sednutím kužele 3x25 1. část vzorku 2. část vzorku 3. část vzorku Zkouška rozlitím Vzorek obvykle obsahuje nejméně tři dílčí vzorky odebrané z míst stejnoměrně rozmístěných z množství betonu, který je vzorkem reprezentován 3 2x x 4 Závislost vodorovné složky tlaku na konzistenci Konzistence betonu a odolnost vůči segregaci Doporučená rychlost ukládání pro tlak 40 kn/m 2 5 4,5 4 3,5 3 2,5 Použité bednění přenese tlak 40 kn/m 2 t=25 C t=20 C t=15 C t=10 C t= 5 C 2 1,5 1 tuhá tekutá 0,5 0 Sednutí kužele: 5 mm 10 mm 25 mm 40 mm 60 mm 100 mm Čerstvý beton se doporučuje dodávat na staveniště velmi měkké konzistence s rozlitím F 3, tj. 420 až 480 mm nebo sednutím S 3, tj mm

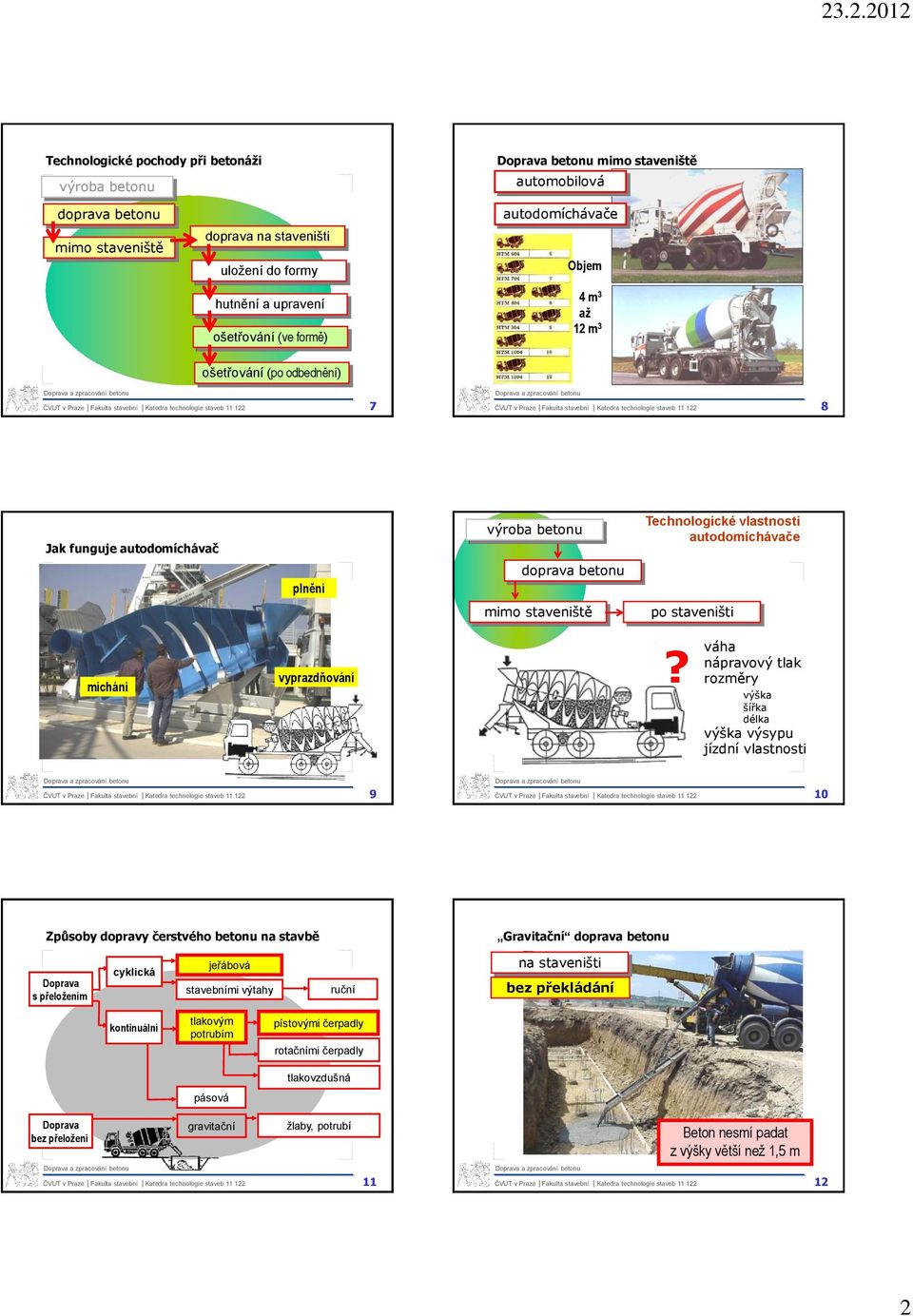

2 Technologické pochody při betonáži výroba betonu Doprava betonu mimo staveniště automobilová doprava betonu mimo staveniště doprava na staveništi uložení do formy hutnění a upravení ošetřování (ve formě) autodomíchávače Objem 4 m 3 až 12 m 3 ošetřování (po odbednění) 7 8 Jak funguje autodomíchávač výroba betonu Technologické vlastnosti autodomíchávače plnění doprava betonu mimo staveniště po staveništi míchání vyprazdňování? váha nápravový tlak rozměry výška šířka délka výška výsypu jízdní vlastnosti 9 10 Způsoby dopravy čerstvého betonu na stavbě Gravitační doprava betonu Doprava s přeložením cyklická jeřábová stavebními výtahy ruční na staveništi bez překládání kontinuální tlakovým potrubím pístovými čerpadly rotačními čerpadly tlakovzdušná pásová Doprava bez přeložení gravitační žlaby, potrubí Beton nesmí padat z výšky větší než 1,5 m

3 Doprava bez překládání Neobvyklé způsoby dopravy betonáž stropu nad sklepem Doprava jeřábem a betonovacím košem Ležaté koše výsypná výška Ležatý betonovací koš (badie) Ovládání betonovacího koše OBJEMY 300 l 500 l 1000 l 1500 l 2000 l gumový rukávec

4 Otevírání závěru betonovacího koše Dopravní výkon při dopravě jeřábem jednorázové (pákou) s možností dávkování 19 trvání cyklu t [min] objem koše O [m 3 ] dopravní výkon V = 60 t x O [m 3. hod -1 ] objem koše 300 l 500 l 1000 l 1500 l 2000 l 20 Betonáž pomocí koše Předávací zásobník pro dopravu jeřábem Pístové čerpadlo betonu doprava čerpadlem 23 pístové čerpadlo 24 4

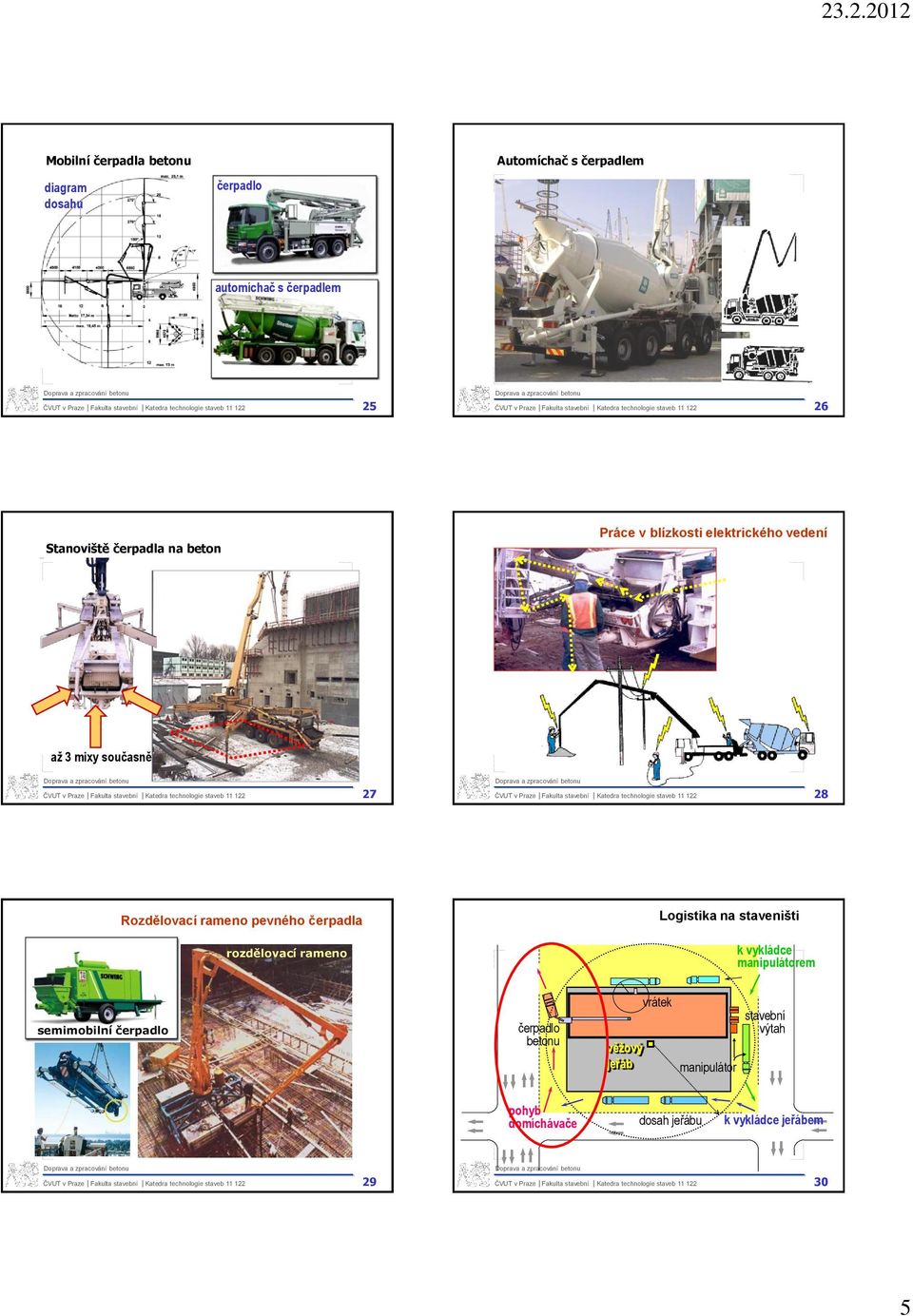

5 Mobilní čerpadla betonu Automíchač s čerpadlem diagram dosahu čerpadlo automíchač s čerpadlem Stanoviště čerpadla na beton Práce v blízkosti elektrického vedení až 3 mixy současně Rozdělovací rameno pevného čerpadla rozdělovací rameno Logistika na staveništi k vykládce manipulátorem semimobilní čerpadlo čerpadlo betonu věžový jeřáb vrátek manipulátor stavební výtah pohyb domíchávače dosah jeřábu k vykládce jeřábem

6 Závěrečná kontrola výztuže TDI Ukládání betonu Je použito výztuže přesně podle dokumentace? Je poloha ve stanovených tolerancích? Bude všude možné hutnit ponorným vibrátorem? Je všude dodržena krycí vrstva výztuže? Svázání prutů je dostatečně pevné? Je zajištěno, aby výztuž nebyla sešlapána (posunuta) při následujících pracích? Zapsal TDI převzetí výztuže do stavebního deníku? Beton nesmí padat z výšky větší než 1,5 m Doprava a ukládání betonu Základní kontroly stavebního dozoru omezit zatěžování výztuže (chůze, pokládání trub) Poloha výztuže!

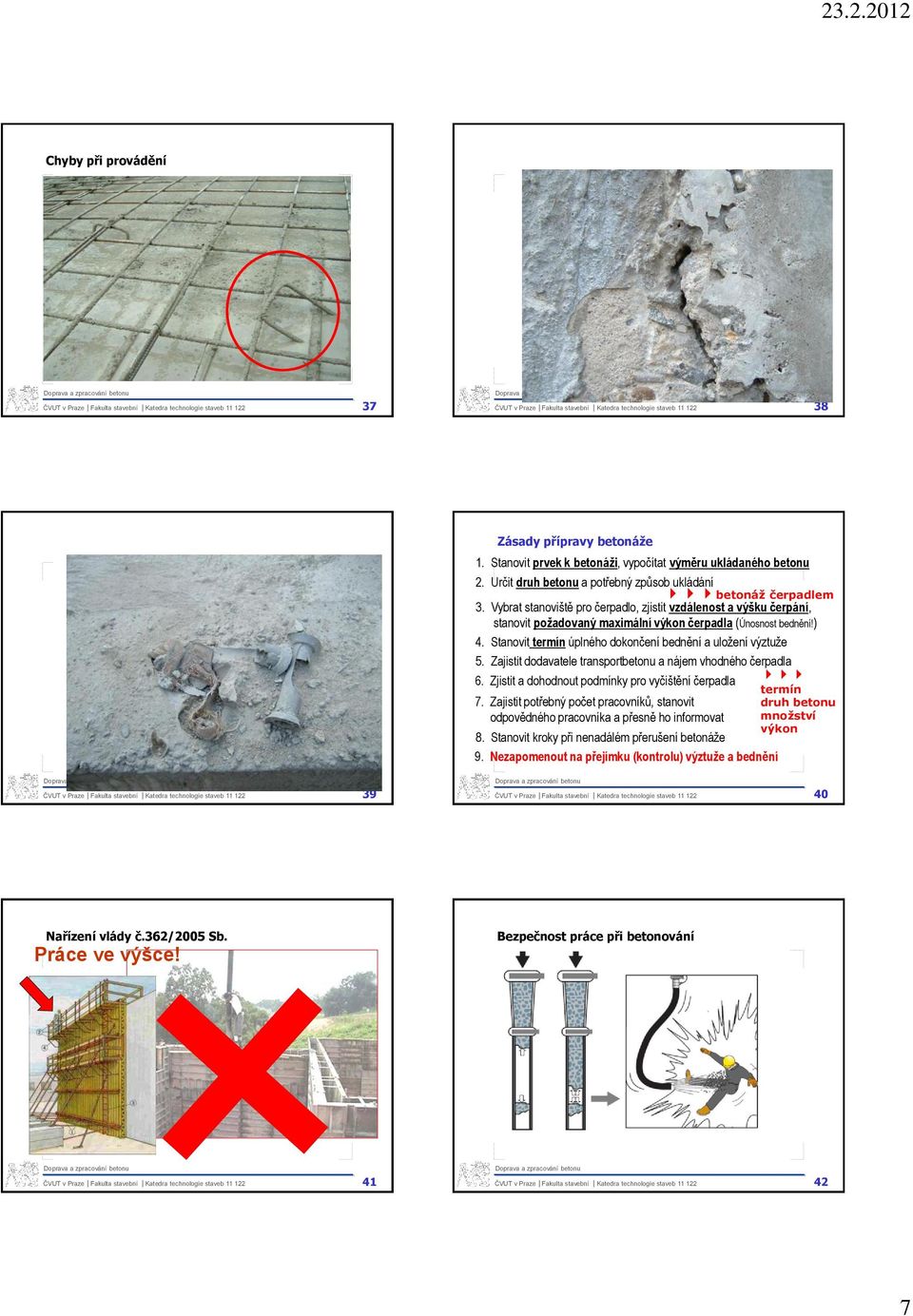

7 Chyby při provádění Zásady přípravy betonáže 1. Stanovit prvek k betonáži, vypočítat výměru ukládaného betonu 2. Určit druh betonu a potřebný způsob ukládání 444betonáž čerpadlem 3. Vybrat stanoviště pro čerpadlo, zjistit vzdálenost a výšku čerpání, stanovit požadovaný maximální výkon čerpadla (Únosnost bednění!) 4. Stanovit termín úplného dokončení bednění a uložení výztuže 5. Zajistit dodavatele transportbetonu a nájem vhodného čerpadla 6. Zjistit a dohodnout podmínky pro vyčištění čerpadla 7. Zajistit potřebný počet pracovníků, stanovit odpovědného pracovníka a přesně ho informovat 8. Stanovit kroky při nenadálém přerušení betonáže 9. Nezapomenout na přejímku (kontrolu) výztuže a bednění 444 termín druh betonu množství výkon Nařízení vlády č.362/2005 Sb. Práce ve výšce! Bezpečnost práce při betonování

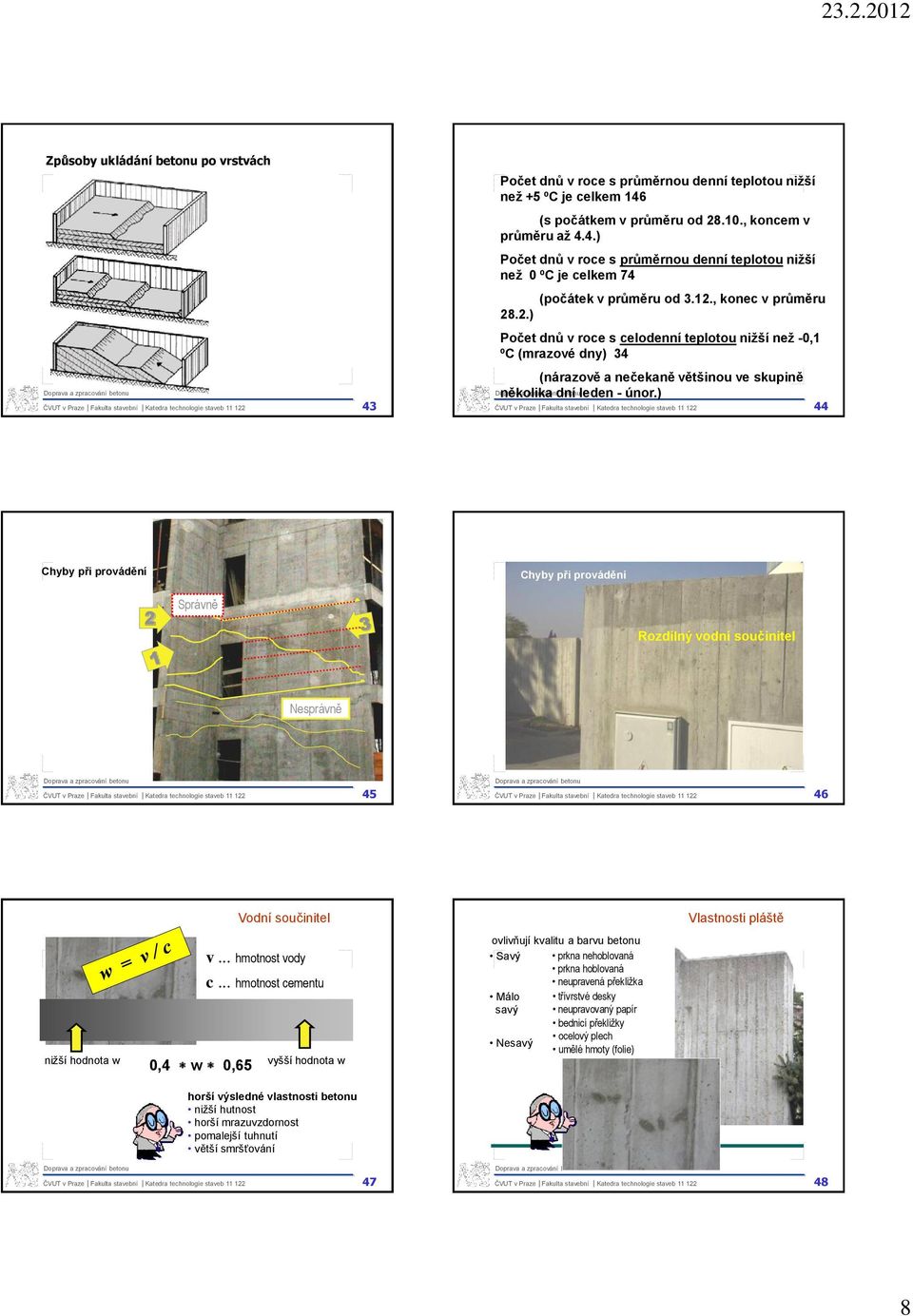

8 Způsoby ukládání betonu po vrstvách 43 Počet dnů v roce s průměrnou denní teplotou nižší než +5 ºC je celkem 146 (s počátkem v průměru od , koncem v průměru až 4.4.) Počet dnů v roce s průměrnou denní teplotou nižší než 0 ºC je celkem 74 (počátek v průměru od 3.12., konec v průměru 28.2.) Počet dnů v roce s celodenní teplotou nižší než -0,1 ºC (mrazové dny) 34 (nárazově a nečekaně většinou ve skupině několika dní leden - únor.) 44 Chyby při provádění Chyby při provádění 2 Správně Rozdílný vodní součinitel Nesprávně Vodní součinitel Vlastnosti pláště nižší hodnota w 0,4 w 0,65 v... hmotnost vody c... hmotnost cementu vyšší hodnota w ovlivňují kvalitu a barvu betonu Savý prkna nehoblovaná prkna hoblovaná neupravená překližka Málo třívrstvé desky savý neupravovaný papír bednicí překližky ocelový plech Nesavý umělé hmoty (folie) horší výsledné vlastnosti betonu nižší hutnost horší mrazuvzdornost pomalejší tuhnutí větší smršťování

9 Způsoby vibrování Nestrukturovaný povrch Struktura povrchu Strukturovaný povrch ponorný vibrátor ručně tažená vibrační lať vibrační lať strojní Hutnění betonu ponorným vibrátorem povrch zhutňované vrstvy směr zhutňování Klášterní zahrada, Litomyšl správně zhutněná vrstva chybně nespojené vrstvy nezhutněný beton rovnání povrchu vibrátorem Chyby při provádění Betonování základové desky Úpravy povrchu betonu Hlazení dřevěným/ ocelovým hladítkem Rovnání a hlazení velkým stíradlem Zdrsnění kořínkovým rýžákem

10 Vibrační lať Úprava povrchu Strojní hladičky Úpravy povrchu betonové podlahy Hlazení začíná obvykle po 2-3 hodinách Řízená strojní hladička Ručně vedená strojní hladička Železobetonový monolit - spáry Kvalita provedených spar Svislé konstrukce - sloupy KOTEVNÍ DÉLKA vodorovná pracovní spára (úroveň podhledu stropu) KOTEVNÍ DÉLKA vodorovná pracovní spára (úroveň podlahy)

11 Pracovní spára v desce a trámu Výroba železobet. monolitu po záběrech Ošetřování betonu Pevnost v tlaku v % hodnot betonu na vzduchu po 7mi dnech Vliv vlhčení na pevnost pouze na vzduchu na vzduchu po 3 dnech na vzduchu po 7 dnech 28 dní vlhčeno zakrytí mokrou tkaninou postřik chemickou látkou (membrána) zaplavení stáří ve dnech postřik a mlžení zakrytí fólií zakrytí izolací 63 11
