1 STRADA FRESH 1 systém pro topení a ventilaci s rekuperací tepla Belgium tel doc@jaga.be CZ

2 SMART SENSOR CONTROL 1 0,5 6 SMART SENSOR CONTROL 1 0,5 6 Systém pro zdravotnické zařízení / hotely Strada Fresh pro přívod a odvod vzduchu Jeden systém, šest funkcí: Decentralizovaná rekuperace tepla Topení / chlazení Větrání Ovládání kvality vnitřního vzduchu Filtrace čerstvého vzduchu Noční chlazení Kvalitní vnitřní vzduch Více než 10% populace v Evropě trpí respiračními potížemi. Strada Fresh zajišťuje dokonalé větrání s optimální vlhkostí vzduchu a to bez jakékoliv kontaminace, prachu nebo domácích roztočů. Systém nepřetržitě měří vlhkost a kvalitu vzduchu pomocí čidel. Toto také zamezuje množení domácích roztočů. Vytápění a větrání Moderní domy jsou vysoce izolované a prakticky vzduchotěsné, a proto vyžadují účinné, energeticky úsporné topné systémy a větrání. Nicméně se lidé stále mylně domnívají, že vytápění a větrání jsou 2 naprosto oddělené systémy, i přestože jsou ve skutečnosti úzce propojeny. Jaga Strada Fresh kombinuje vytápění a větrání do jednoho inteligentního systému, protože jejich vzájemné působení nabízí významné výhody. Kromě toho lze Strada Fresh použít i pro chlazení. Rekuperace tepla Jaga Strada Fresh využívá křížového proudění vzduchu / výměníku. Ten extrahuje teplo z použitého, odváděného vzduchu, které se smísí se studeným venkovním vzduchem. Tento proces předehřívání přiváděného čerstvého vzduchu tak dosahuje značných úspor energie na vytápění. Topení a chlazení Těleso Low-H2O dosahuje požadované teploty mnohem rychleji. Hightech výměník tepla z hliníku ihned předává teplo do místnosti. Jaga Dynamic boost effect DBE Výměník tepla Low-H2O s dynamickou jednotkou DBE zaručuje zvýšení výkonu, rychlejší reakční dobu a efektivnější provoz. Strada Fresh pro přívod a odvod vzduchu Systém pro kanceláře Strada Fresh pro přívod a odvod vzduchu Vestavěný systém rekuperace tepla Dosahuje obrovských úspor energie Předehřívá přiváděný venkovní vzduch Vestavěná čidla Monitorují vnitřní a venkovní teplotu Monitorují množství C02 Měří relativní vlhkost vzduchu Snadná instalace Pro novostavby a rekonstrukce Bez nutnosti systému rozvodů vzduchotechniky Decentralizovaný přívod a odvod vzduchu Strada Fresh pro přívod a odvod vzduchu

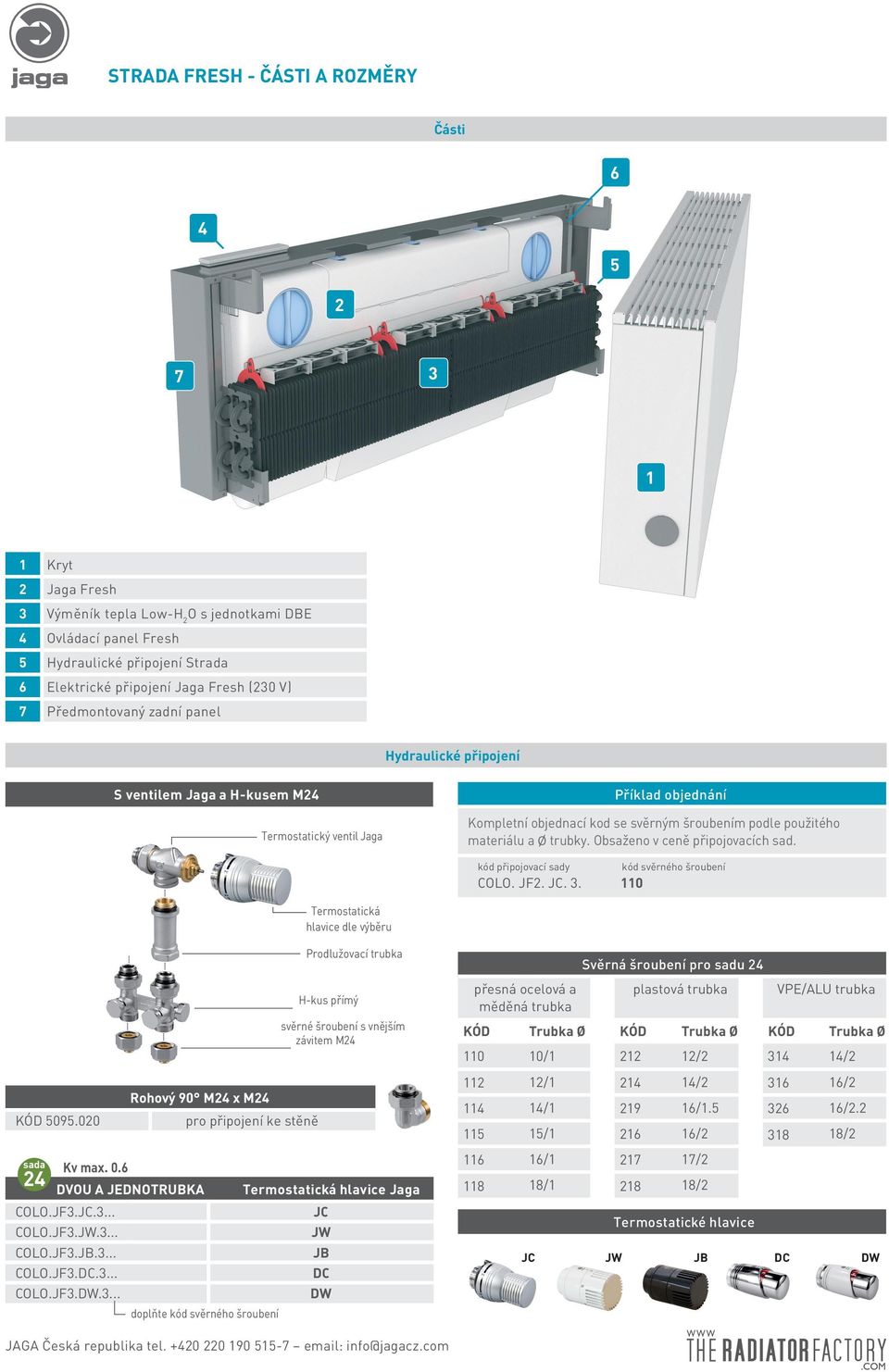

3 STRADA FRESH - ČÁSTI A ROZMĚRY Části Kryt 2 Jaga Fresh 3 Výměník tepla Low-H 2 O s jednotkami DBE 4 Ovládací panel Fresh 5 Hydraulické připojení Strada 6 Elektrické připojení Jaga Fresh (230 V) 7 Předmontovaný zadní panel Hydraulické připojení S ventilem Jaga a H-kusem M24 Termostatický ventil Jaga Příklad objednání Kompletní objednací kod se svěrným šroubením podle použitého materiálu a Ø trubky. Obsaženo v ceně připojovacích sad. kód připojovací sady kód svěrného šroubení COLO. JF2. JC Termostatická hlavice dle výběru KÓD sada 24 Kv max. 0.6 Rohový 90 M24 x M24 DVOU A JEDNOTRUBKA COLO.JF3.JC.3... COLO.JF3.JW.3... COLO.JF3.JB.3... COLO.JF3.DC.3... COLO.JF3.DW.3... pro připojení ke stěně doplňte kód svěrného šroubení Prodlužovací trubka H-kus přímý svěrné šroubení s vnějším závitem M24 Termostatická hlavice Jaga JC JW JB DC DW přesná ocelová a měděná trubka JC Svěrná šroubení pro sadu 24 Termostatické hlavice JW plastová trubka JB VPE/ALU trubka KÓD Trubka Ø KÓD Trubka Ø KÓD Trubka Ø / / / / / / / / / / / / / / / /2 DC DW

4 STRADA FRESH - VZDUCHOVÉ FILTRY A PROVOZ Rozměry max 8 cm L w min 8 cm h H W min 12 cm L (cm) h (cm) w (cm) H (cm) W (cm) , ,8 Jak to funguje Použitý vnitřní vzduch je přiváděn do systému Strada Použitý vnitřní vzduch je přiváděn do systému Jaga Fresh a filtrován pro rekuperaci tepla Přívod čerstvého venkovního a odvod vnitřního použitého vzduchu Filtrovaný ohřátý nebo ochlazený vzduch je vháněn zpět do místnosti Vzduchové filtry Filtr přívodu vzduchu je umístěn v horní části Jaga Fresh Každá Strada Fresh má HAF (High Air Flow) filtry pro přívod i odtah vzduchu. Filtr pro přívod vzduchu je extrémně důležitý; čistí přiváděný vzduchu od veškerého pylu, prachu a případných alergenů, a chrání výměník tepla proti domácímu prachu a jiným nečistotám, které se dostávají ven s odsávaným vzduchem. Kontrolka na ovládacím panelu ukazuje, kdy je třeba vzduchový filtr zkontrolovat, v případě potřeby i vyměnit. Vzduchový filtr výfuku se musí pravidelně čistit pomocí vysavače zvenčí, bez nutnosti vyjmutí filtru. Oba filtry lze snadno měnit. Filtr odvodu vzduchu je umístěn ve spodní části Jaga Fresh, kde je použitý vzduch odsáván

5 STRADA FRESH - MŘÍŽKY A TECHNICKÁ DATA Mřížky Sada ventilačního průduchu (rozměr holandská cihla) Sada ventilačního průduchu s mřížkou Dostupné ve 2 barvách (021 a RAL 7016, další barvy na vyžádání) Technická data Strada Fresh Vytápění: výkon při Vzduchotechnická skříň Ventilátory Jaga Fresh Výměník tepla Vzduchové filtry Ovládání a provoz 75/65/20 55/45/20 35/30/20 Low-H 2 O výměník tepla s DBE Basic Zdroj napětí Motory Průtok vzduchu Celkový příkon Spotřeba energie Stand-by režim Hlučnost Ovládání Ruční nastavení úrovně větrání Nastavení úrovně kvality vzduchu - ovládání pomocí senzorů Čidlo CO W W 593 W 1 Low-H 2 O výměník tepla typ 11 mastek plněný PP Skříň elektroniky: mastek-plněný PP s bezhalogenovými zpomalovači hoření 230 V, 50 Hz 28 V DC motory (2X) v 6 stupních od 0 do max. 125 m³/hod. 65 W při 20 m ³ /h cca. 7W při 40 m ³ /h cca. 10W při 60 m ³ /h cca. 15W při 80 m ³ /h cca. 25W při 100 m ³ /h cca. 37W < 1,5 W cca. 28 dba při 40 m 3 /h cca. 40 dba při 65 m 3 /h účinnost > 80%, materiál PP standardní 2 x HAF filtr automatické ovládání ruční ovládání dočasné funkce: pauza, maximum, chladný vzduch ukazatele: špinavý filtr, porucha, uzamknuto, základní větrání 20, 40, 60, 80 a 100 m ³ /h nebo základní ventilace ppm CO2 (v případě potřeby je možné naprogramovat další hodnoty) Bezdisperzní infračervené (automatická kalibrace), rozsah měření: ppm

6 STRADA FRESH - Popis Strada Fresh základní větrací jednotka Větrací jednotka je umístěna za šachtou a obsahuje dva bezúdržbové DC ventilátory (pro přívod a odvod vzduchu), plastový výměník tepla, vzduchové filtry a elektronické ovládání; To vše je umístěno ve vysoce kvalitním plastovém krytu. Jaga FRESH má čidla CO2 a vlhkosti, která nepřetržitě měří kvalitu ovzduší. Větrání je řízeno na základě naměřené kvality ovzduší. Ovládání probíhá pomocí dodaného ovládacího panelu. Verze: Horizontální a vertikální jednotka, sestávající z čelní vestavěné jednotky z plastu (barva bílá, RAL 9016). Základní informace Větrací jednotka: rozměry Strada Fresh B 1135 x H 512 x D 104 (mm) předmontovaná jednotka z plastu (barva bílá, RAL 9016) účinnost výměníku tepla > 80%, materiál PP ovládací rozhraní: Pauza, Maximum, Noční větrání vestavěné čidlo CO 2 rozsah nastavení kvality vzduchu: 800,1000,1200,1400,1600ppm CO 2 rozsah větrání jednotky: automaticky v rozmezí 0 až 125m3/h na základě naměřených vnitřních klimatických hodnot CO 2 a RH vzduchové filtry: vestavěný HAF jemný prachový/pylový filtr (3MTM) napájení: 230 VAC / 50 Hz příkon (max): 65 Watts předmontovaná rozvodná krabice pro připojení k síti vzduchotechnické připojení 2 x Ø112mm (v obvodové zdi) Vzduchotechnická skříň: mastek-plněný PP Skříň elektroniky: mastek-plněný PP s bezhalogenovými zpomalovači hoření Kovový krytování: rozměry Strada Fresh horizontální B 1400 x H 570 x D 225 (mm) materiál (DIN 1623, Part 1 83): Ocel St tloušťka plechu (mm): 1.25mm barva (RAL): RAL-9016 povrchová úprava: epoxy polyesterová prášková barva na katodovém nátěru, minimální tloušťka 50 mμ Čidlo CO 2 : Bezdisperzní infračervené (automatická kalibrace), rozsah měření: ppm Vzduchové filtry: Každá Strada Fresh má HAF (High Air Flow) filtry pro přívod i odtah vzduchu. Filtr pro přívod vzduchu je extrémně důležitý; čistí přiváděný vzduchu od veškerého pylu, prachu a případných alergenů, a chrání výměník tepla proti domácímu prachu a jiných nečistot, které se dostávají ven s odsávaným vzduchem. Kontrolka na ovládacím panelu ukazuje, kdy je třeba vzduchový filtr zkontrolovat, v případě potřeby i vyměnit. Vzduchový filtr výfuku se musí pravidelně čistit pomocí vysavače zvenčí, bez nutnosti vyndání filtru. Oba filtry lze snadno měnit. Ovládací panel: automatické ovládání vnitřní kvality vzduchu možnost přepnutí do automatického režimu dočasné funkce: pauza, maximum, chladný vzduch, noční ventilace ukazatele: špinavý filtr porucha, uzamknuto, základní větrání Options Stěnové mřížky: pro povrchovou montáž/vestavbu ve formátu holandské cihly, barva (RAL) 021/7016 ostatní barvy RAL mohou být nabízeny za příplatek Instalace: Záruka neplatí v případě, že Jaga Fresh větrací jednotka nebyla nainstalována podle montážního návodu. zídka / stěna by měly, pokud možno, mít vnitřní a vnější zdivo z dutinových cihel. Ostatní zděné konstrukce jsou možné za předpokladu, že zídka / stěna jsou dost pevné. Zídka by také neměla obsahovat žádné překážky, které by mohly bránit instalačním pracím Příprava: v rámci příprav na instalaci by měla být zásuvka 230V s každým Jaga Strada Fresh vedení přívodu a odvodu vzduchu by mělo být nainstalováno v označené pozici (viz montážní návod) navrtejte stěnové šachty o průměru 112 mm podle přiložené montážní šablon Podmínky instalace: Výška zídky by měla být alespoň 650 mm - nižší výška zídky (> 625 mm) je přípustná pouze ve zvláštních případech (minimální hloubka okenního parapetu). Vnitřní stěna by měla být dostatečně pevná, aby unesla vyklápění radiátoru. Stěnová konstrukce by měla být dostatečně pevná a silná pro upevňovací body zadní části Jaga Strada Fresh. Upozorňujeme, že ve stěně, v místech, kde budou umístěny větrací otvory, by nemělo vést žádné potrubí nebo se nacházet ocelová konstrukce. Tělesu Jaga Strada Fresh by měl být umožněn volný výfuk vzduchu směrem vzhůru. V případě zídky s nižší výškou, by okenní parapet neměl přečnívat přes horní část (mřížku) ventilační jednotky Jaga Strada Fresh. To znamená, že okenní parapet by neměl být delší než 100 mm. Stěna musí být přístupná z vnější strany přístupná k instalaci a čištění stěnových větracích otvorů. Záruka Výměník tepla Low-H 2 O Jaga Fresh Kryt Strada 30 let 2 roky 10 let Záruka je platná pouze pokud je Strada Fresh instalovaná podle montážního návodu.

7 JAGA STRADA FRESH: JEDEN SYSTÉM, ŠEST FUNKCÍ: Decentralizovaná rekuperace tepla Topení / chlazení Větrání Ovládání kvality vnitřního vzduchu Filtrace čerstvého vzduchu Noční chlazení

8 Společnost Jaga si vyhrazuje právo kdykoliv, v souladu se svou inovační politikou, měnit specifikace produktů. JAGA Česká republika tel info@jagacz.com februari 24, :35 AM - JAGA N.V.
