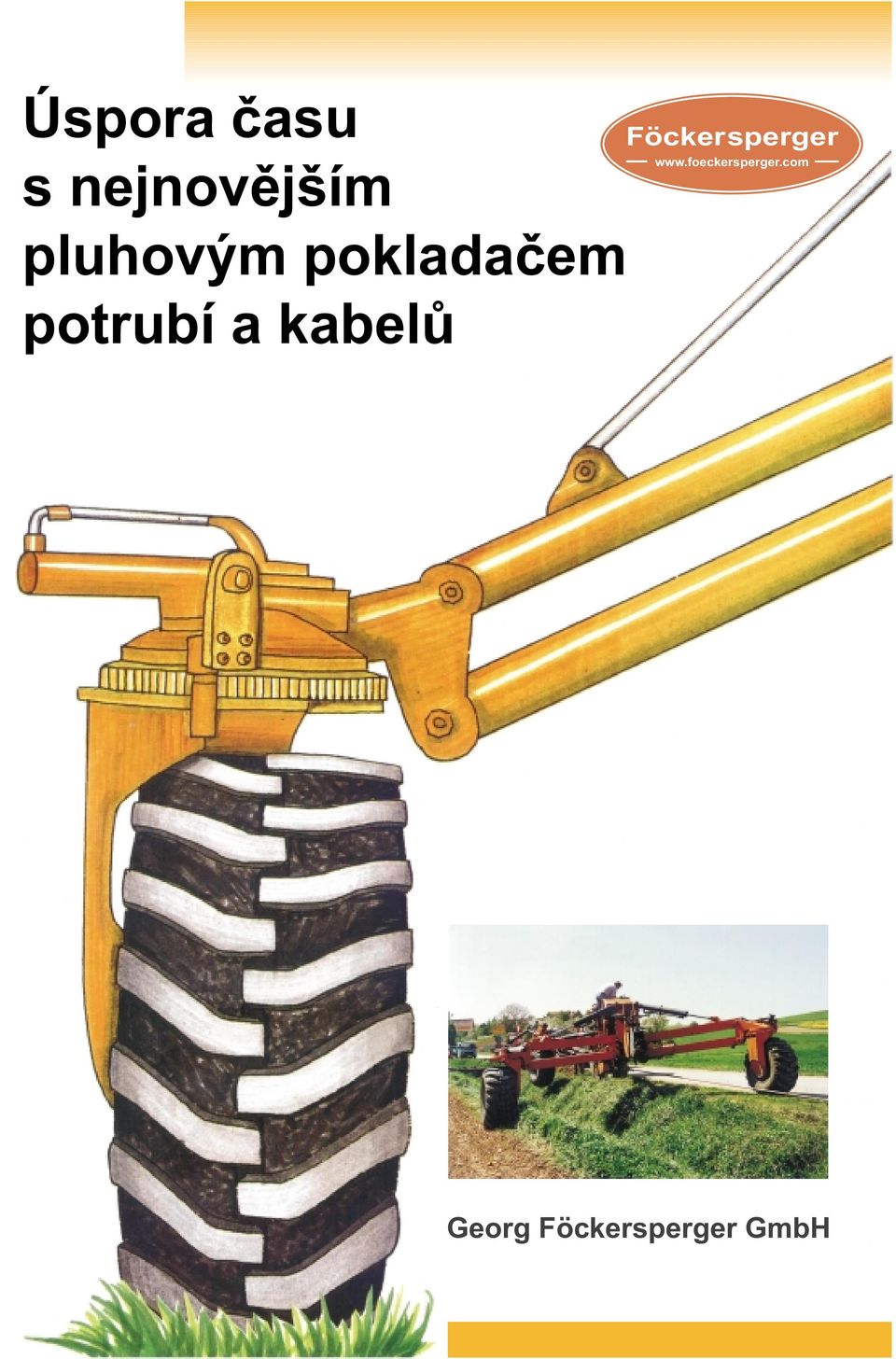

1 Úspora èasu s nejnovìjším Föckersperger pluhovým pokladaèem potrubí a kabelù Georg Föckersperger GmbH

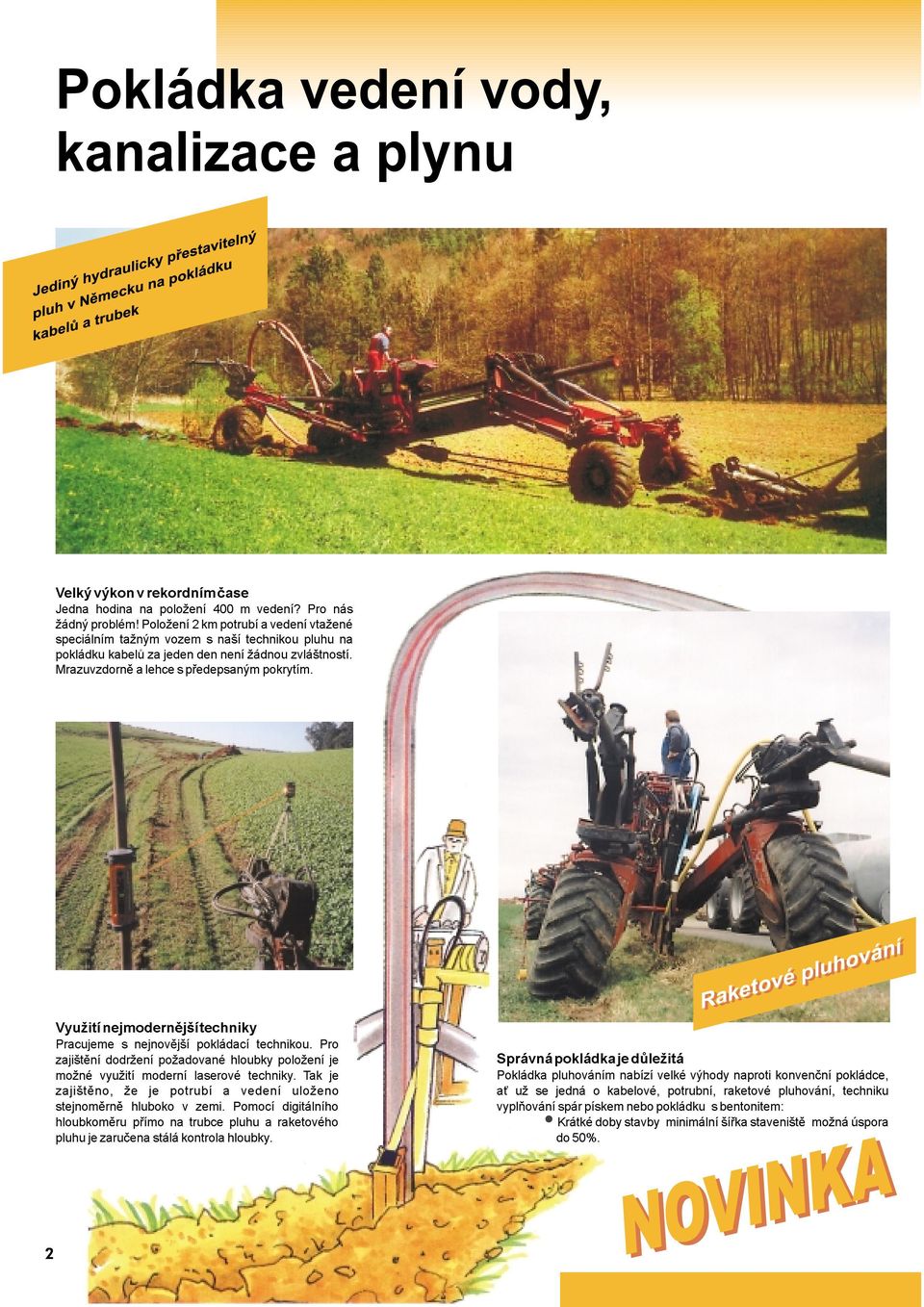

2 Pokládka vedení vody, kanalizace a plynu Velký výkon v rekordnímèase Jedna hodina na položení 400 m vedení? Pro nás žádný problém! Položení 2 km potrubí a vedení vtažené speciálním tažným vozem s naší technikou pluhu na pokládku kabelù za jeden den není žádnou zvláštností. Mrazuvzdornì a lehce s pøedepsaným pokrytím. 2 Využití nejmodernìjšítechniky Pracujeme s nejnovìjší pokládací technikou. Pro zajištìní dodržení požadované hloubky položení je možné využití moderní laserové techniky. Tak je zajištìno, že je potrubí a vedení uloženo stejnomìrnì hluboko v zemi. Pomocí digitálního hloubkomìru pøímo na trubce pluhu a raketového pluhu je zaruèena stálá kontrola hloubky. Raketové pluhování Správná pokládkaje dùležitá Pokládka pluhováním nabízí velké výhody naproti konvenèní pokládce, a už se jedná o kabelové, potrubní, raketové pluhování, techniku vyplòování spár pískem nebo pokládku s bentonitem: Krátké doby stavby minimální šíøka staveništì možná úspora do 50%. NOVINKA

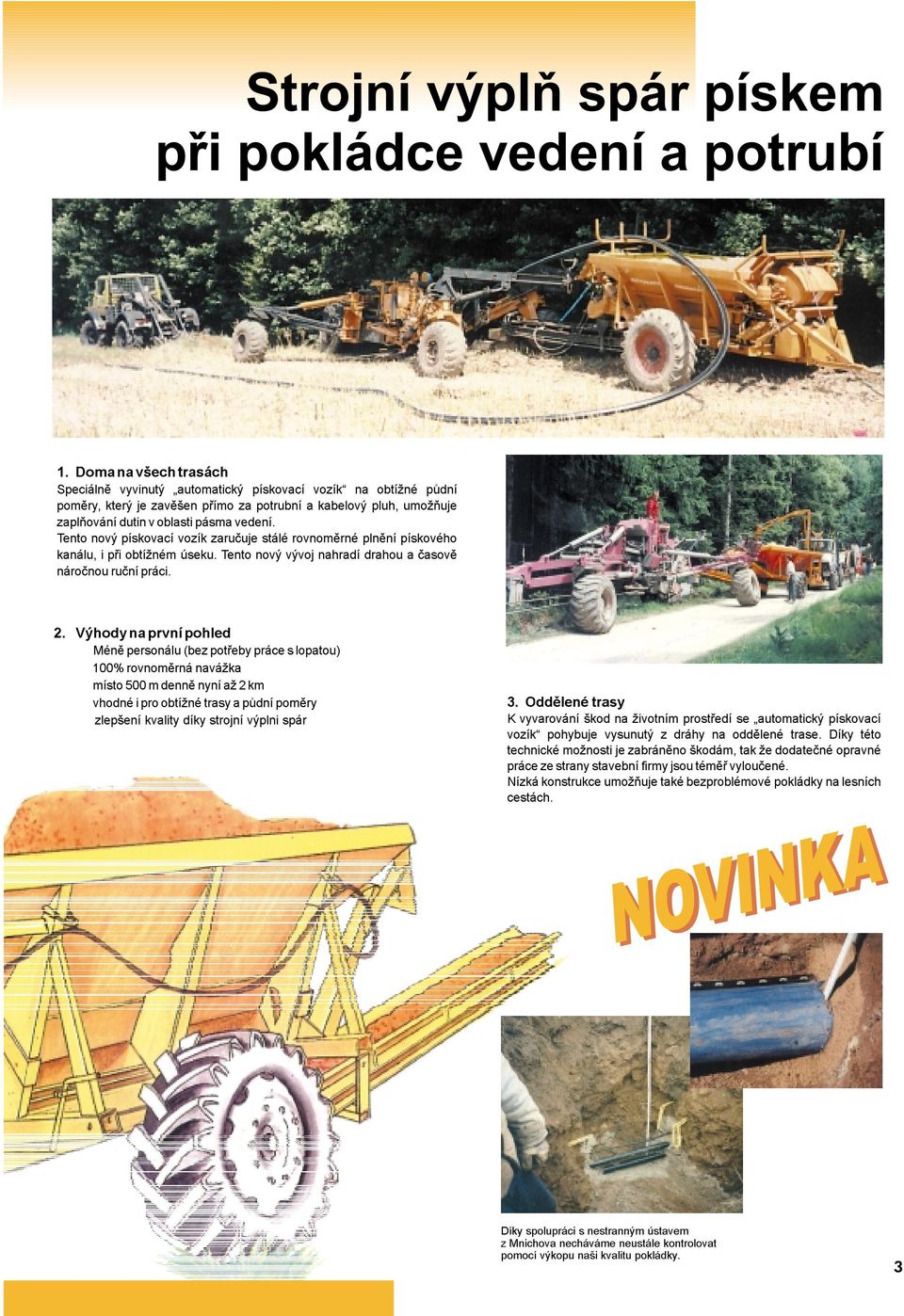

3 Strojní výplò spár pískem pøi pokládce vedení a potrubí 1. Doma na všech trasách Speciálnì vyvinutý automatický pískovací vozík na obtížné pùdní pomìry, který je zavìšen pøímo za potrubní a kabelový pluh, umožòuje zaplòování dutin v oblasti pásma vedení. Tento nový pískovací vozík zaruèuje stálé rovnomìrné plnìní pískového kanálu, i pøi obtížném úseku. Tento nový vývoj nahradí drahou a èasovì nároènou ruèní práci. 2. Výhody na první pohled Ménì personálu (bez potøeby práce s lopatou) 100% rovnomìrná navážka místo 500 m dennì nyní až 2 km vhodné i pro obtížné trasy a pùdní pomìry zlepšení kvality díky strojní výplni spár 3. Oddìlené trasy K vyvarování škod na životním prostøedí se automatický pískovací vozík pohybuje vysunutý z dráhy na oddìlené trase. Díky této technické možnosti je zabránìno škodám, tak že dodateèné opravné práce ze strany stavební firmy jsou témìø vylouèené. Nízká konstrukce umožòuje také bezproblémové pokládky na lesních cestách. NOVINKA Díky spolupráci s nestranným ústavem z Mnichova necháváme neustále kontrolovat pomocí výkopu naši kvalitu pokládky. 3

4 Pronájem pluhu k pokládce potrubí a kabelù s obsluhujícím personálem Nejmodernìjší technika na pokládku vedení 4 5

5 Pokládací systém Föckersperger cenovì výhodný, šetøí ivotní prostøedí, silný výkon Pluhování podél dálnice Cenovì výhodný Pøi pokládce je zapotøebí pouze jedna pracovní operace Díky vysokému dennímu výkonu (ca m) jsou nízké personální náklady v pomìru na položený metr Velká výkonnost pokládky, velmi krátký stavební èas Díky velké flexibilitì mùže být pokládka kdekoliv i tam, kde jsou jinak nutné výkopy bagrem nebo ruèní výkopy Bez omezení dopravy Úspora pøes 50% Šetøí životní prostøedí Už krátce po pokládce není znatelný žádný zásah Pøi pluhové pokládce je spotøebováno o 90% ménì pohonné hmoty než pøi bìžných metodách Zemina není vyzvednuta a pøevrstvena Není zapotøebí snížení podzemní vody Pluhování podél železnièní tratì Silný výkon Výstavba, vývoj a využití potrubních a kabelových pluhù již více než 30 let Pokládka kabelù a potrubí pluhováním systémem Föckersperger je lepší a stálejší kvality než provedené pokládky otevøeným druhem stavby Hydraulicky pøestavitelný z kabelového na potrubní pokládku pluhováním Zásyp dutin pomocí automatického vozíku s pískem Neustálé další zdokonalování metody Více než km položeného potrubí a kabelù Pøekøížení øeky pluhem Srovnání se vyplatí: 50% úspora s pouitím pluhu Dodání a položení 33 % 50 % Úspora Hloubková stavbai 64 % 40 % Dodání a položení 6 Pluhování pøímo z kotouèe s návinem Odvodòování 3% Výstavba potrubí otevøeným výkopem 10 % Pokládka potrubí pluhováním Hloubková stavba

6 Popis metody Postup pokládky potrubí a kabelù pluhováním metodou Föckersperger / postup pokládky pluhováním Automatický pískovací vozík Trubka z materiálu (PE 80, PE 100, PE-Xa) Pokládkový pluh Tažné vozidlo Lanový naviják Varovná páska Pokládkový pøíkop Radlice pluhu Tažné lano Kotva Pluh je tažen pomocí lanového navijáku terénním tažným vozidlem, které je opatøeno kotvou. Aby se vyrovnaly terénní nerovnosti, je pokládkový pluh vybaven ètyømi univerzálními pøestavitelnými rameny s hydraulicky regulovatelnými gumovými koly. Radlice pluhu je na zaèátku trasy vsazena do startovací jámy do hloubky pokládky. Tahem lan vytlaèuje radlice pluhu zeminu v oblasti pásu vedení a díky své velké hmotnosti uhlazuje dno pøíkopu pro trubku. Takto je vytvoøena dutina pro trubku. Tato dutina mùže být vyplnìna pískem pomocí zavìšeného automatického vozíku s pískem pøímo za pokládkovým pluhem. Pøi nasazení technologie firmy Föckersperger je potrubí bez pnutí ukládáno na dno pøíkopu zhotovenéhopluhovou radlicí. Postup raketové pokládky pluhováním metodou Föckersperger Trubka se spojením pevným na tah Raketový pluh Lanový naviják Tažné vozidlo Vùz s èerpajícím zaøízením Startovací jáma Varovná páska Zvìtšovací tìleso Radlice pluhu Tažné lano Kotva Naproti pokládce pluhem je pøi metodì raketového pluhování, které bylo vyvinuto a patentováno firmou Georg Föckersperger, potrubí namontováno (od 225 mm) pøímo na vytlaèující rydlo a vtahováno do pøíkopu tímto rydlem vytvoøené. Vytlaèujícím rydlem mùžeme vytváøet dutiny do prùmìru 500 mm. Tím je umožnìna pokládka potrubí z materiálu HDPE do Da 355 mm a duktilní litinové trubky nebo ocelové vedení do DN 250 mm. Souèasnì mohou být položeny pomocí na raketu namontované pokládkové šachty navíc chránièka, kabel a varovné pásky. Pøi raketovém pluhování jsou pokládány m dlouhé prodlužované pásy trubek za startovací jámu a pøi ražení pluhem spolu taženy. Na materiál vedení je použito na tupo svaøovaných trubek (SDR 11) z PE 80, PE 100, PE trubky s ochranným pláštìm, PE-X) a roury z duktilní litiny nebo oceli. Ukládání bentonitové suspenze k snížení tøecí síly a k vyplnìní pórovitých míst je stejnì tak možné jako kontrola s tím spojených tažných sil pásu vedení. 7

7 Vdy nejaktuálnìjší technologie.. Vždy nejnovìjší technologie Naše vysoce moderní strojní technologie má mnoho patentovaných konstrukèních øešení. Proto Vám mùžeme nabídnout perfektní systém strojní potrubní a kabelové pokládky. Neustálé další vylepšování do posledního detailu a nasazení vysoce jakostních materiálù zaruèují funkènost a bezpeènost pøi práci. Vyvíjíme a sestrojujeme naše zvláštní stroje na poèítaèovì øízených CNCstrojích. Výhradní zastoupení firmy Georg Föckersperger: Föckersperger 8 Georg Föckersperger GmbH Wirtshöhe 2 D Aurachtal Tel.: +49 (0) Fax: +49 (0) info@foeckersperger.com Internet: Fa. OCHS vrtná technologie s.r.o. Internet:
