1 x act ci pro potravinářský a farmaceutický průmysl a biotechnologii Keramický senzor Přesnost podle IEC 60770: 0,2 % FSO Rozsahy tlaku od mbar do bar Výstupní signál 2vodič: ma jiné po dohodě Přednosti turn-down (nastavení rozpětí) 1:10 vhodné i pro potravinářský průmysl čelní kapacitní keramický senzor různá procesní připojení (závitové připojení, clamp, atd.) s vestavným modulem displeje a nastavení membrána Al2O3 99,9 % x act ci lze využít k měření tlaku plynů, par a kapalin. Základem snímače je náš kapacitní senzor DSK 701I s mechanicky a chemicky odolnou keramickou membránou, která zaručuje vysokou přetížitelnost a zároveň citlivost snímače. Pro silně agresivní média je k dispozici membrána z vysoce čisté keramiky s podílem Al2O3 99,9 %. Na výběr jsou různá procesní připojení, např. závitové připojení nebo připojení hygienicky vhodná pro potravinářský průmysl jako Varivent, mlékárenské připojení nebo clamp. Robustní nerezové kulovité pouzdro má kromě vysoké schopnosti krytí (třída IP 67) a také vlastnosti umožňující dokonalé a antibakteriální čištění. Hlavní oblasti použití potravinářský průmysl Variantní provedení provedení Ex: Ex ia = jiskrová bezpečnost chemický a petrochemický průmysl komunikace HART x act ci laboratorní technika Doporučeno pro viskózní a pastózní média A.P.O. - ELMOS v.o.s., Pražská 90, Nová Paka, Tel.: , Fax: , apo@apoelmos.cz, Internet:

2 x act ci Technické parametry Rozsahy tlaku 1 Jmenovitý tlak rel. [bar] 0,06 0,16 0, Max. přetížení [bar] Max. podtlak [bar] -0,2-0,3-0,5-1 1 Na přání zákazníka nastavujeme snímače softwarově v rámci možností přestavení na požadovaný rozsah. (od 0,02 bar) Výstupní signál / Napájení Standard Varianta provedení Ex provedení Ex/ HART Spotřeba Parametry výstupního signálu Přesnost 2 2vodič: ma / U B = V DC 2vodič: ma / U B = V DC 2vodič: ma s komunikací HART / U B = V DC max. 25 ma ± 0,2 % FSO pro rozsahy jmenovitých tlaků: od 0,06 bar do 0,4 bar turn-down < 1:5: ± (0,2 + (TD-1) x 0,02) % FSO turn-down > 1:5: ± (0,2 + (TD-1) x 0,04) % FSO pro rozsahy jmenovitých tlaků: od 1 bar do 20 bar turn-down < 1:10: ± (0,2 + (TD-1) x 0,01) % FSO turn-down > 1:10: ± (0,2 + (TD-1) x 0,02) % FSO turn-down (přednastavení) = rozsah jmenovitého tlaku / nastavený rozsah Povolená zátěž R max [(U B U B min) / 0,02 A] Ω zátěž během komunikace HART : R min = 250 Ω Vlivy napájení: 0,05 % FSO / 10 V povolená zátěž: 0,05 % FSO / kω Dlouhodobá stabilita ± 0,1 % FSO / rok Odezva 200 ms bez ohledu na elektronické tlumení rychlost měření 5/s Nastavení elektronické tlumení: s offset: % FSO přednastavení: max. 1:10 (min. rozpětí 0,02 bar) 2 přesnost dle IEC nastavení rozhraní (nelinearita, hystereze, opakovatelnost) Chyba vlivem teploty / Povolené teploty Toleranční pásmo ± (0,02 x turn-down) % FSO / 10 K v kompenzovaném pásmu C Povolené teploty 3 médium: C okolí: C sklad: C 3 u tlakové vyústky z PVC je maximální povolená teplota 50 C Elektrická odolnost Odolnost proti zkratu trvalá Odolnost proti přepólování Při přepólování bez poškození, ale také bez funkce. Elektromagnetická slučitelnost vyzařování a odolnost proti rušení podle EN Mechanická odolnost Vibrace 5 g RMS ( Hz) Rázy 100 g / 11 ms Materiály Tlaková přípojka závitové provedení, DRD a přírubové provedení, Varivent, mlékárenské připojení a Clamp: nerezová ocel (316L) variantně pro G1 1/2" čelní (DIN 3852): PVC / PVDF Pouzdro nerezová ocel (304) Průhled displeje bezpečnostní sklo Těsnění (ve styku s médiem) FKM (povolená teplota: C) EPDM (povolená teplota: C) jiné po dohodě Membrána keramika Al 2O 3 99,9 % Části ve styku s médiem tlaková přípojka, těsnění, membrána Jiskrová bezpečnost (u provedení Ex) Certifikát AX2-x act ci IBExU05ATEX1105 X zóna 0/1 4 : II 1/2G Ex ia IIC T4 Ga/Gb / II 1D Ex ia IIIC T85 C Da Nejvyšší hodnoty U i = 28 V, I i = 93 ma, P i = 660 mw, C i = 0 nf, L i = 0 µh, C GND = 27 nf v zóně 0: C při p Nejvyšší teploty okolí atm 0,8 bar do 1,1 bar od zóny 1: C Provedení s připojeným kabelem kapacita kabelu: vodič/stínění a vodič/vodič: 160 pf/m (kabel dodaný výrobcem snímače) indukčnost kabelu: vodič/stínění a vodič/vodič: 1 µh/m 4 Označení je závislé na použitém tlaku. U rozsahů tlaku 60 mbar bude označení 2G. U rozsahů tlaku > 60 mbar a < 10 bar je nutno respektovat bod 17 certifikátu typové zkoušky! tlakoměrná technika

3 x act ci Technické parametry Další parametry Displej LCD displej, zorné pole displeje 32,5 x 22,5 mm; 5místný 7segmentový hlavní displej, výška číslic 8 mm, rozsah zobrazovače ± 9999; 8místný 14segmentový přídavný displej, výška číslic 5 mm; 52segmentový graf; přesnost 0,1% ± 1 digit Třída krytí IP 67 Montážní poloha libovolná Hmotnost min. 400 g (dle tlakové přípojky) Životnost > 100 x 10 6 tlakových cyklů Shoda CE elektromagnetická kompatibilita - směrnice 2004/108/ES Schéma zapojení vývodů 2vodičový systém (proud) 2vodičový systém (napětí) HART P I napájení + napájení U B P I napájení + napájení U B Tabulka zapojení vývodů Elektrické připojení M12x1 (4pólový) Barvy vodičů (DIN 47100) Napájení + Napájení 1 3 wh (bílá) bn (hnědá) Kostra pouzdro konektoru gn / ye (zelená / žlutá) Elektrická připojení (rozměry v mm) Provedení 5 M12x1 (4pólový) displej boční displej 45 5 všechna provedení v kombinaci s G1 1/2 čelní jsou standardně dodávána s horizontálně otočným pouzdrem, ostatní mechanická připojení s otočným pouzdrem jsou možná po dohodě

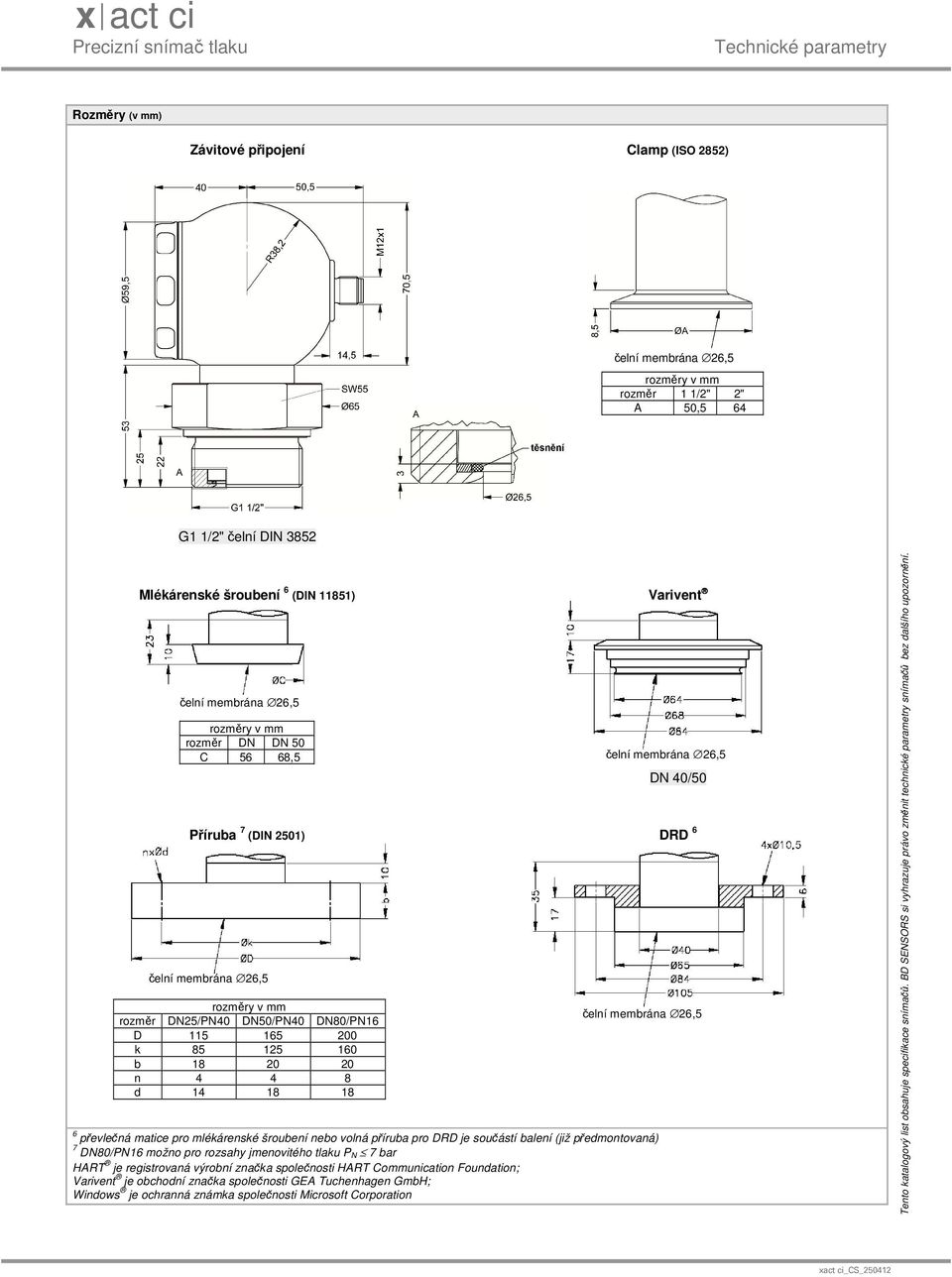

4 x act ci Technické parametry Rozměry (v mm) Závitové připojení Clamp (ISO 2852) rozměry v mm rozměr 1 1/2" 2" A 50,5 64 G1 1/2" čelní DIN 3852 Mlékárenské šroubení 6 (DIN 11851) Varivent rozměry v mm rozměr DN DN 50 C 56 68,5 DN 40/50 Příruba 7 (DIN 2501) DRD 6 rozměry v mm rozměr DN25/PN40 DN50/PN40 DN80/PN16 D k b n d převlečná matice pro mlékárenské šroubení nebo volná příruba pro DRD je součástí balení (již předmontovaná) 7 DN80/PN16 možno pro rozsahy jmenovitého tlaku P N 7 bar HART je registrovaná výrobní značka společnosti HART Communication Foundation; Varivent je obchodní značka společnosti GEA Tuchenhagen GmbH; Windows je ochranná známka společnosti Microsoft Corporation Tento katalogový list obsahuje specifikace snímačů. BD SENSORS si vyhrazuje právo změnit technické parametry snímačů bez dalšího upozornění. tlakoměrná technika xact ci_cs_250412

5 Ceník 3-12 X ACT ci Procesní snímač tlaku s keram.membránou TYP příklad kódu, XACT ci, 51E-1001-KH-1-B-M10-M X ACT ci Snímač tlaku (0...0,06 / 20 bar) Měřený tlak 51E relativní Rozsah Přetížitelnost mbar 1 bar mbar 2 bar mbar 4 bar ,0 bar 7 bar ,0 bar 15 bar ,0 bar 25 bar ,0 bar 40 bar ,0 bar 40 bar 9999 Jiné rozsahy PD Pouzdro KH Kulové pouzdro nerez. ocel (boční displej) K4 Kulové pouzdro nerez. ocel (displej 45 ) KV Kulové pouzdro nerez. ocel (displej nahoru) Výstupní signál ma / 2 v E 4 20 ma / 2 v Ex-provedení zóna 0 I 4 20 ma / 2 v HART -komunikace Ex-provedení zóna 0 9 Jiný PD Přesnost B 0,20% 9 Jiná PD Elektrické připojení M10 M 12 x 1 (4-pólový) (Binder 713) / kov. provedení (kulové pouzdro nerez. ocel) 999 Jiné PD Mechanické připojení M00 G 1 1/2" DIN 3852 (čelní provedení) C62 Clamp DN 1 1/2" (P N < 16 bar) C63 Clamp DN 2" (P N < 16 bar) M75 DIN DN 40 M76 DIN DN 50 F13 Příruba DN 50/PN16 F14 Příruba DN 80/PN16 F20 Příruba DN 25/PN40 F23 Příruba DN 50/PN40 F25 Priruba DN 100/PN16 P41 Varivent DN 40/ Jiné PD Materiál membrány 2 Keramika Al 2 O 3 96% C Keramika Al 2 O 3 99,9% (pouze pro 0,1 P N 1 bar) 9 Jiná PD Těsnění ve styku s médiem (pouze pro závitové provedení) 0 Bez těsnění (Clamp a mlékárenské provedení) 1 Viton (FKM) 3 EPDM 9 Jiné PD Materiál tlakové přípojky 1 Nerez (316 Ti) A PVC platí pouze pro M00 B PVDF platí pouze pro M00 9 Jiná PD Volitelné provedení 000 Standard 999 Jiné provedení PD Příslušenství ke snímačům s procesním připojením (DMx 331 P, XACT) viz ceník příslušenství

6 0,- bez příplatku PD po dohodě s výrobcem příslušenství není součástí dodávky Příplatky za kalibraci nepodléhají případným slevám.!!! Při objednání je nutné vyplnit dotazník pro přístroje s oddělovačem!!! Změny vyhrazeny. A.P.O. - ELMOS v.o.s., Pražská 90, Nová Paka, Tel.: , Fax: , apo@apoelmos.cz, Internet:
