1 (1/15) Bezpeènostní rychlouzávìry typ SL, SID / RSL a 022 II - 111

2 (2/15) BU SID BU 022 II - 112

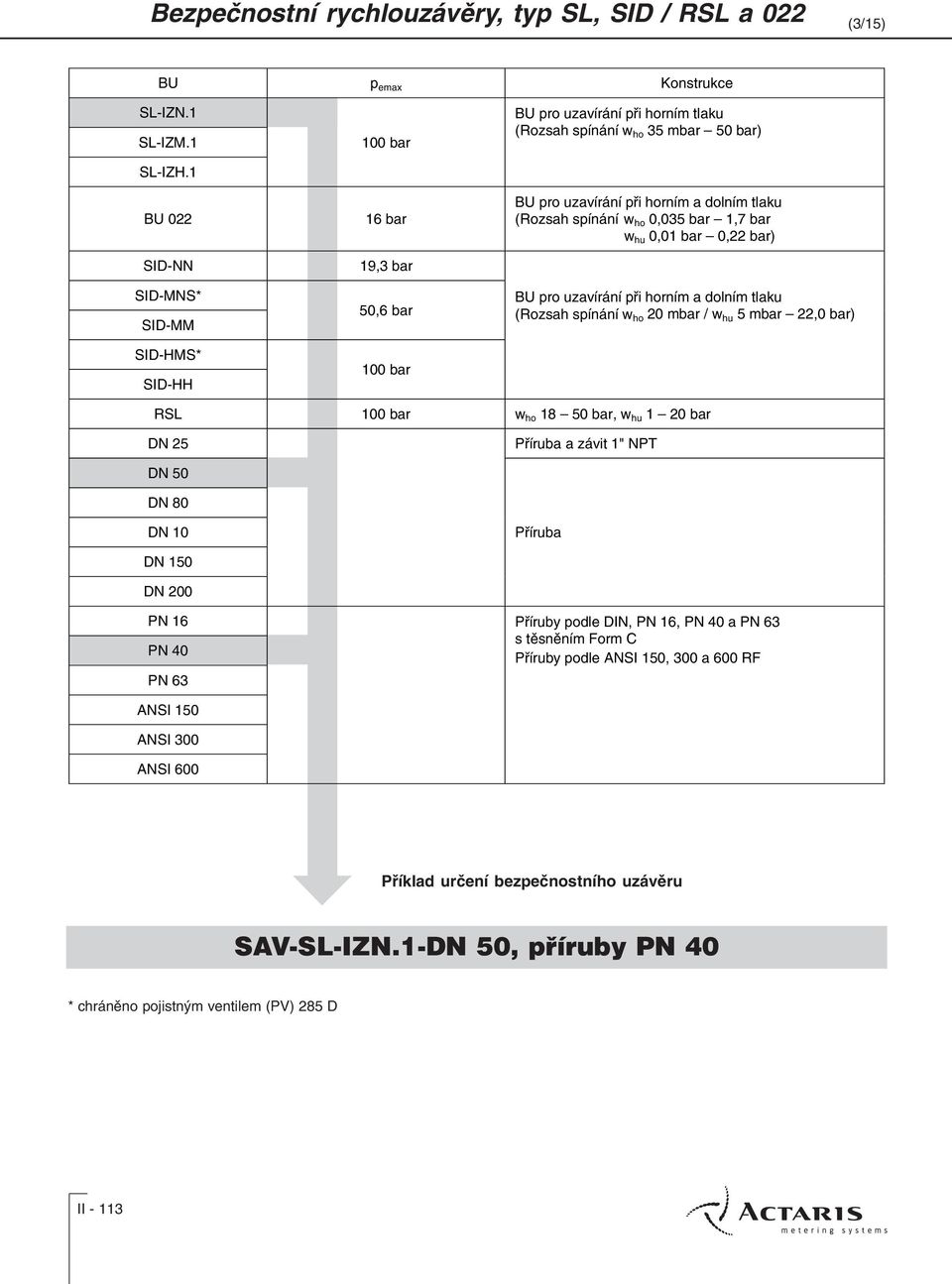

3 (3/15) BU p emax Konstrukce SL-IZN.1 SL-IZM.1 SL-IZH.1 BU 022 SID-NN SID-MNS* SID-MM SID-HMS* SID-HH 100 bar 16 bar 19,3 bar 50,6 bar 100 bar BU pro uzavírání pøi horním tlaku (Rozsah spínání w ho 35 mbar 50 bar) BU pro uzavírání pøi horním a dolním tlaku (Rozsah spínání w ho 0,035 bar 1,7 bar w hu 0,01 bar 0,22 bar) BU pro uzavírání pøi horním a dolním tlaku (Rozsah spínání w ho 20 mbar / w hu 5 mbar 22,0 bar) RSL 100 bar w ho bar, w hu 1 20 bar DN 25 Pøíruba a závit 1" NPT DN 50 DN 80 DN 10 Pøíruba DN 150 DN 200 PN 16 PN 40 PN 63 Pøíruby podle DIN, PN 16, PN 40 a PN 63 s tìsnìním Form C Pøíruby podle ANSI 150, 300 a 600 RF ANSI 150 ANSI 300 ANSI 600 Pøíklad urèení bezpeènostního uzávìru SAV-SL-IZN.1-DN 50, pøíruby PN 40 * chránìno pojistným ventilem (PV) 285 D II - 113

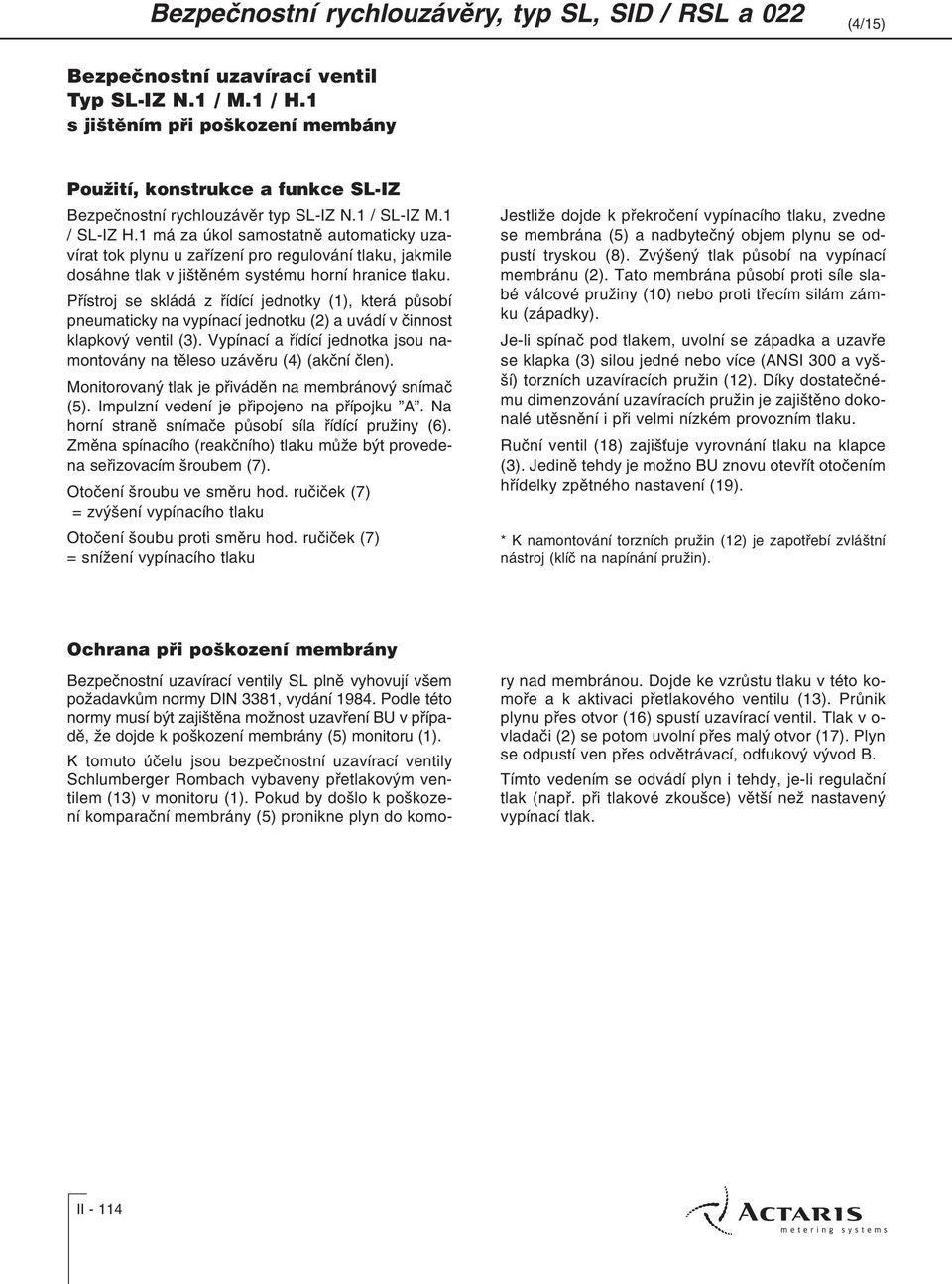

4 (4/15) Bezpeènostní uzavírací ventil Typ SL-IZ N.1 / M.1 / H.1 s jištìním pøi poškození membány Použití, konstrukce a funkce SL-IZ Bezpeènostní rychlouzávìr typ SL-IZ N.1 / SL-IZ M.1 / SL-IZ H.1 má za úkol samostatnì automaticky uzavírat tok plynu u zaøízení pro regulování tlaku, jakmile dosáhne tlak v jištìném systému horní hranice tlaku. Pøístroj se skládá z øídící jednotky (1), která pùsobí pneumaticky na vypínací jednotku (2) a uvádí v èinnost klapkový ventil (3). Vypínací a øídící jednotka jsou namontovány na tìleso uzávìru (4) (akèní èlen). Monitorovaný tlak je pøivádìn na membránový snímaè (5). Impulzní vedení je pøipojeno na pøípojku A. Na horní stranì snímaèe pùsobí síla øídící pružiny (6). Zmìna spínacího (reakèního) tlaku mùže být provedena seøizovacím šroubem (7). Otoèení šroubu ve smìru hod. ruèièek (7) = zvýšení vypínacího tlaku Otoèení šoubu proti smìru hod. ruèièek (7) = snížení vypínacího tlaku Jestliže dojde k pøekroèení vypínacího tlaku, zvedne se membrána (5) a nadbyteèný objem plynu se odpustí tryskou (8). Zvýšený tlak pùsobí na vypínací membránu (2). Tato membrána pùsobí proti síle slabé válcové pružiny (10) nebo proti tøecím silám zámku (západky). Je-li spínaè pod tlakem, uvolní se západka a uzavøe se klapka (3) silou jedné nebo více (ANSI 300 a vyšší) torzních uzavíracích pružin (12). Díky dostateènému dimenzování uzavíracích pružin je zajištìno dokonalé utìsnìní i pøi velmi nízkém provozním tlaku. Ruèní ventil (18) zajiš uje vyrovnání tlaku na klapce (3). Jedinì tehdy je možno BU znovu otevøít otoèením høídelky zpìtného nastavení (19). * K namontování torzních pružin (12) je zapotøebí zvláštní nástroj (klíè na napínání pružin). Ochrana pøi poškození membrány Bezpeènostní uzavírací ventily SL plnì vyhovují všem požadavkùm normy DIN 3381, vydání Podle této normy musí být zajištìna možnost uzavøení BU v pøípadì, že dojde k poškození membrány (5) monitoru (1). K tomuto úèelu jsou bezpeènostní uzavírací ventily Schlumberger Rombach vybaveny pøetlakovým ventilem (13) v monitoru (1). Pokud by došlo k poškození komparaèní membrány (5) pronikne plyn do komory nad membránou. Dojde ke vzrùstu tlaku v této komoøe a k aktivaci pøetlakového ventilu (13). Prùnik plynu pøes otvor (16) spustí uzavírací ventil. Tlak v o- vladaèi (2) se potom uvolní pøes malý otvor (17). Plyn se odpustí ven pøes odvìtrávací, odfukový vývod B. Tímto vedením se odvádí plyn i tehdy, je-li regulaèní tlak (napø. pøi tlakové zkoušce) vìtší než nastavený vypínací tlak. II - 114

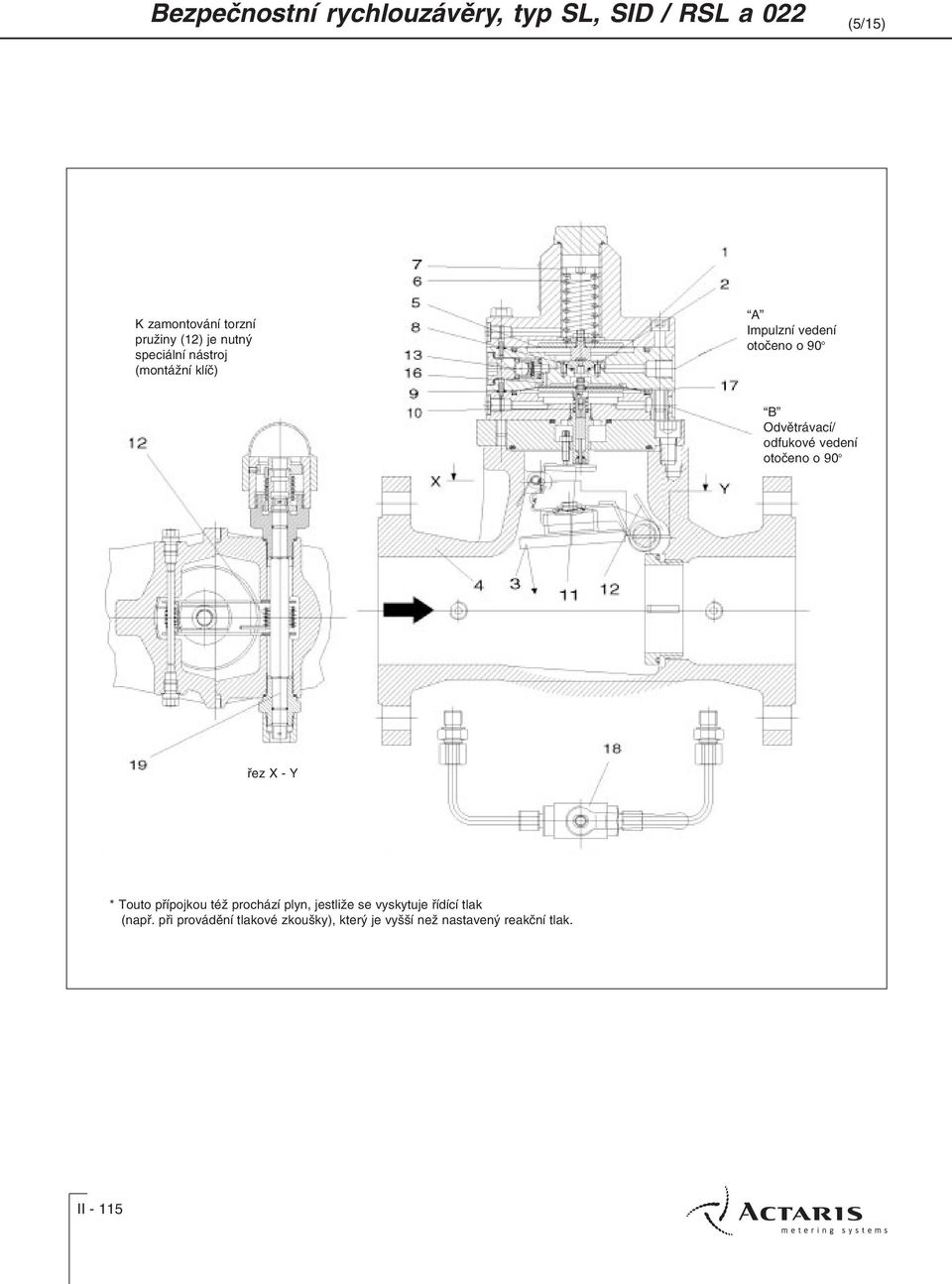

5 (5/15) K zamontování torzní pružiny (12) je nutný speciální nástroj (montážní klíè) A Impulzní vedení otoèeno o 90 o B Odvìtrávací/ odfukové vedení otoèeno o 90 o øez X - Y * Touto pøípojkou též prochází plyn, jestliže se vyskytuje øídící tlak (napø. pøi provádìní tlakové zkoušky), který je vyšší než nastavený reakèní tlak. II - 115

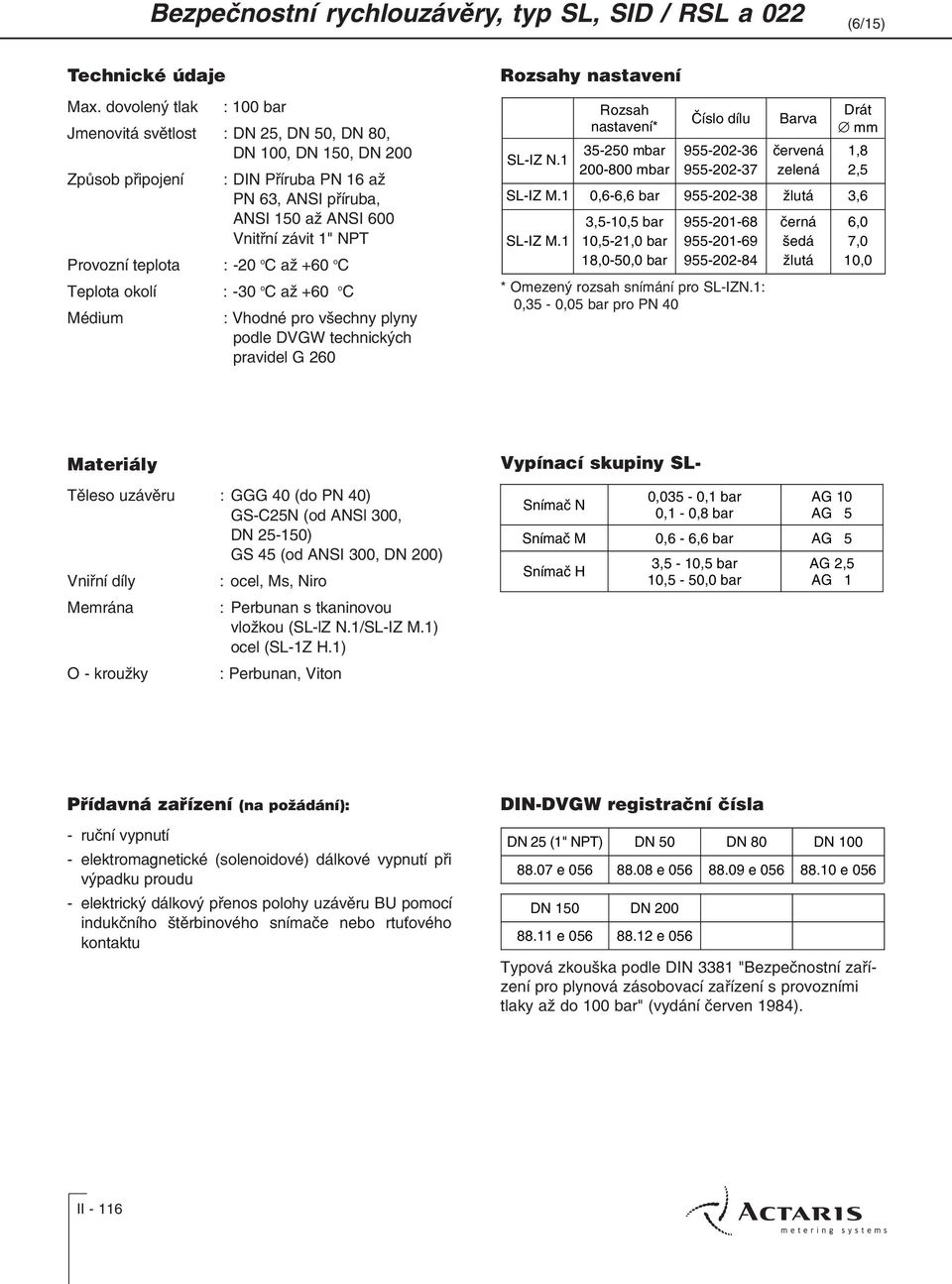

6 (6/15) Technické údaje Max. dovolený tlak : 100 bar Jmenovitá svìtlost : DN 25, DN 50, DN 80, DN 100, DN 150, DN 200 Zpùsob pøipojení : DIN Pøíruba PN 16 až PN 63, ANSI pøíruba, ANSI 150 až ANSI 600 Vnitøní závit 1" NPT Provozní teplota : -20 o C až +60 o C Teplota okolí : -30 o C až +60 o C Médium : Vhodné pro všechny plyny podle DVGW technických pravidel G 260 Rozsahy nastavení SL-IZ N.1 Rozsah nastavení* mbar mbar Èíslo dílu Barva èervená zelená Drát mm 1,8 2,5 SL-IZ M.1 0,6-6,6 bar žlutá 3,6 SL-IZ M.1 3,5-10,5 bar 10,5-21,0 bar 18,0-50,0 bar * Omezený rozsah snímání pro SL-IZN.1: 0,35-0,05 bar pro PN 40 èerná šedá žlutá 6,0 7,0 10,0 Materiály Tìleso uzávìru : GGG 40 (do PN 40) GS-C25N (od ANSl 300, DN ) GS 45 (od ANSI 300, DN 200) Vniøní díly : ocel, Ms, Niro Memrána : Perbunan s tkaninovou vložkou (SL-lZ N.1/SL-IZ M.1) ocel (SL-1Z H.1) O - kroužky : Perbunan, Viton Vypínací skupiny SL- Snímaè N 0,035-0,1 bar 0,1-0,8 bar AG 10 AG 5 Snímaè M 0,6-6,6 bar AG 5 Snímaè H 3,5-10,5 bar 10,5-50,0 bar AG 2,5 AG 1 Pøídavná zaøízení (na požádání): - ruèní vypnutí - elektromagnetické (solenoidové) dálkové vypnutí pøi výpadku proudu - elektrický dálkový pøenos polohy uzávìru BU pomocí indukèního štìrbinového snímaèe nebo rtu ového kontaktu DIN-DVGW registraèní èísla DN 25 (1" NPT) DN 50 DN 80 DN e e e e 056 DN 150 DN e e 056 Typová zkouška podle DIN 3381 "Bezpeènostní zaøízení pro plynová zásobovací zaøízení s provozními tlaky až do 100 bar" (vydání èerven 1984). II - 116

7 (7/15) SL-IZ pro výmìnu pružiny DN A B C D E F G H Tryska PN PN SL-IZ 1" NPT PN PN PN PN ANSI ANSI ANSI SL-IZ ANSI ANSI N.1 M.1 H.1 a >PN / N.1 M.1 H.1 <PN40 1" NPT a >PN40 1" NPT ,5 82,5 100,0 57,5 82,5 100,0 30,0 70,0 97,5 115,0 30,0 70,0 97,5 115,0 54,0 76,0 95,5 62,0 82,5 105,0 62,0 82,5 105, PN16=110 PN40= ,0 142,5 117,5 150,0 125,0 172,5 132,5 177,5 114,5 139,5 127,0 159,0 136,5 178, ,0 187,5 207,5 215,0 171,5 190,5 208, II - 117

8 (8/15) Bezpeènostní uzavírací ventil typ SID pro uzavírání pøi nárùstu a poklesu tlaku II. Klesající výstupní tlak: Membrána ve snímaèi pro p su tlaèí silou pružiny na tlaènou tyè (9), která uvolòuje pákový mechanismus (4). Funkce I. Stoupající výstupní tlak: Následkem poruchy v regulaèním systému stoupá tlak, který zvedá membránu ve snímaèi pro p so (1) proti nastavené síle pružiny (2). Táhlo (3) tlaèí na pákový systém (4) a prostøednictvím uzavírací pružiny (5), jež drží uzavírací ventil (klapku), se klapka uvolní a tím se uzavøe hrdlo (8) uzavíracího ventilu. Snímaè pro vysoký tlak Snímaè pro støední tlak Snímaè pro nízký tlak SID - N / M / H Pøípojka impulzního vedení EMERGENCY SHUTOFF Snímaè p so pro uzavírání pøi horním tlaku Snímaè p su pro uzavírání pøi dolním tlaku Pøípojka odvìtrání Pøípojka odvìtrání II - 118

9 (9/15) Technické údaje Dovolené tlakové zatížení : p zul do 100 bar Jmenovitá svìtlost : DN 25, DN 50, DN 80, DN 100, DN 150, DN 200 Pøipojení : Pøíruba PN 16 až PN 63 ANSO 150 až ANSI 600 vnitøní závit 1" NPT Provozní teplota : -20 C až +60 C Teplota okolí : -30 C až +60 C Druhy pynu : vhodné pro všechny plyny podle DVGW technických pravidel G 260 Materiály Tìleso ventilu : GGG 40 (do PN 40) GS-C25N/GS 45 (ANSI 300 a vyšší) Øídící jednotka : eg Al Mg Si 1 F28 Spínací jednotka : eg Al Mg Si 1 F28 Vnitøní èásti : ocel, Ms, Niro Membrána : NBR O-kroužky : perbunan, viton Skupiny tolerance vypínání SID- Snímaè N (0,005 bar - 0,22 bar) Rozsah horního tlaku: 0,02 bar - 0,04 bar: AG 10 0,04 bar - 0,22 bar: AG 5 Rozsah dolního tlaku: 0,005 bar - 0,02 bar: AG 30 0,02 bar - 0,11 bar: AG 15 0,04 bar - 0,22 bar: AG 15 Snímaè M (0,1 bar - 6,6 bar) Rozsah horního tlaku: 0,1 bar - 0,45 bar: AG 10 0,45 bar - 1,0 bar: AG 5 1,0 bar - 6,6 bar: AG 1 Rozsah dolního tlaku: 0,1 bar - 0,45 bar: AG 15 0,45 bar - 6,6 bar: AG 5 Snímaè H (5,0 bar - 22,0 bar) Rozsah horního tlaku: 5,0 bar - 6,0 bar: AG 5 6,0 bar - 22,0 bar: AG 1 Rozsah dolního tlaku: 5,0 bar - 10,0 bar: AG 5 Snímací jednotka RSL HH HH Rozsahy nastavení Pružina èíslo Drát mm horní 18-50,0 bar 1-20,0 bar spodní , ,5 Rozsahy nastavení SID- Rozsahy nastavení Pružina èíslo Drát mm Snímaè N pro nízké tlaky mbar , mbar ,0 Snímaè M pro støední tlaky mbar , mbar ,0 0,45-1,5 bar ,6 1-2,5 bar ,0 2-4,0 bar ,0 3-6,6 bar ,5 Snímaè H pro vysoké tlaky 5,0-12,0 bar ,0 11,0-22,0 bar ,0 Snímaè RSL Rozsah horního tlaku: 18,0 bar - 30,0 bar: AG 2,5 30,0 bar - 50,0 bar: AG 1 Rozsah dolního tlaku: 1,0 bar - 20,0 bar: AG 5 DIN-DVGW registraèní èísla DN 25, 1 NPT DN 50 DN 80 DN e e e e 056 DN 150 DN e e 056 Upozornìní: V kombinaci snímaè (SID-MN) nízký tlak / støední tlak, horní mez vypínání nesmí pøekroèit 1,5 bar. Snímaè N: Tlakový rozdíl mezi nastaveným tlakem a dolním uzavíracím tlakem musí být alespoò 10 mbar. Pro uzavøení pøi nárùstu tlaku je zapotøebí tlakový rozdíl minimálnì 20 mbar. II - 119

10 (10/15) SID (RSL = 490) D (pro manipulaci) A B C D E G DN Tryska PN ANSI PN ANSI SID 1"NPT PN PN PN PN ANSI ANSI ANSI SID >PN40 1"NPT a >PN40 300/ 600 N M H 400 a >PN N M, H "NPT ,0 30, PN16=110 PN40= ,5 57,5 70,0 70,0 54,0 62,0 62, ,5 82,5 97,5 97,5 76,0 82,5 82, ,0 100,0 115,0 115,0 95,5 105,0 105, ,0 117,5 125,0 132,5 114,5 127,0 136, ,5 150,0 172,0 177,5 139,5 159,0 178, ,0 187,5 207,5 215,0 171,5 190,5 208, II - 120

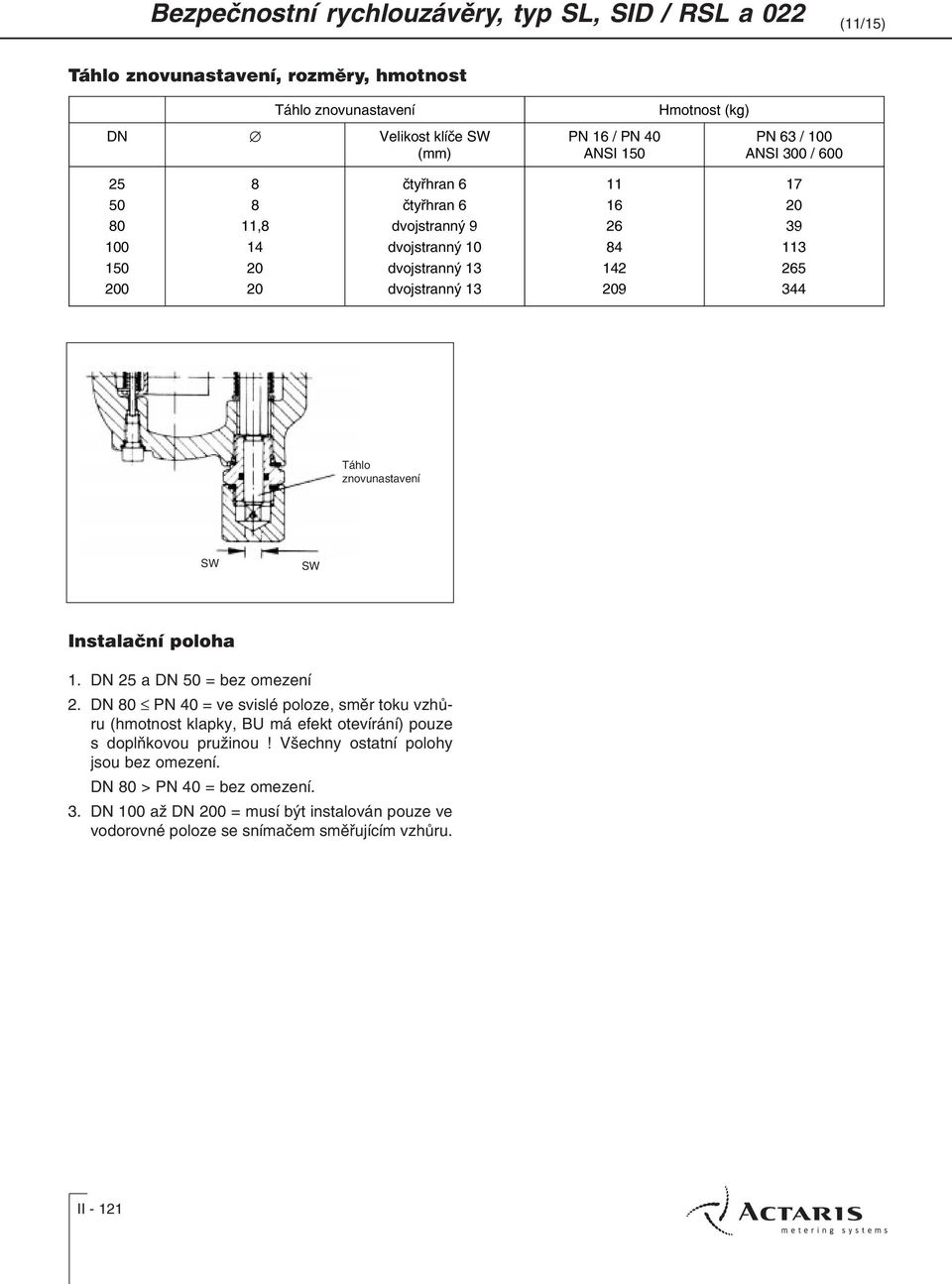

11 (11/15) Táhlo znovunastavení, rozmìry, hmotnost Táhlo znovunastavení Hmotnost (kg) DN Velikost klíèe SW (mm) PN 16 / PN 40 ANSI 150 PN 63 / 100 ANSI 300 / ètyøhran ètyøhran ,8 dvojstranný dvojstranný dvojstranný dvojstranný Táhlo znovunastavení SW SW Instalaèní poloha 1. DN 25 a DN 50 = bez omezení 2. DN 80 PN 40 = ve svislé poloze, smìr toku vzhùru (hmotnost klapky, BU má efekt otevírání) pouze s doplòkovou pružinou! Všechny ostatní polohy jsou bez omezení. DN 80 > PN 40 = bez omezení. 3. DN 100 až DN 200 = musí být instalován pouze ve vodorovné poloze se snímaèem smìøujícím vzhùru. II - 121

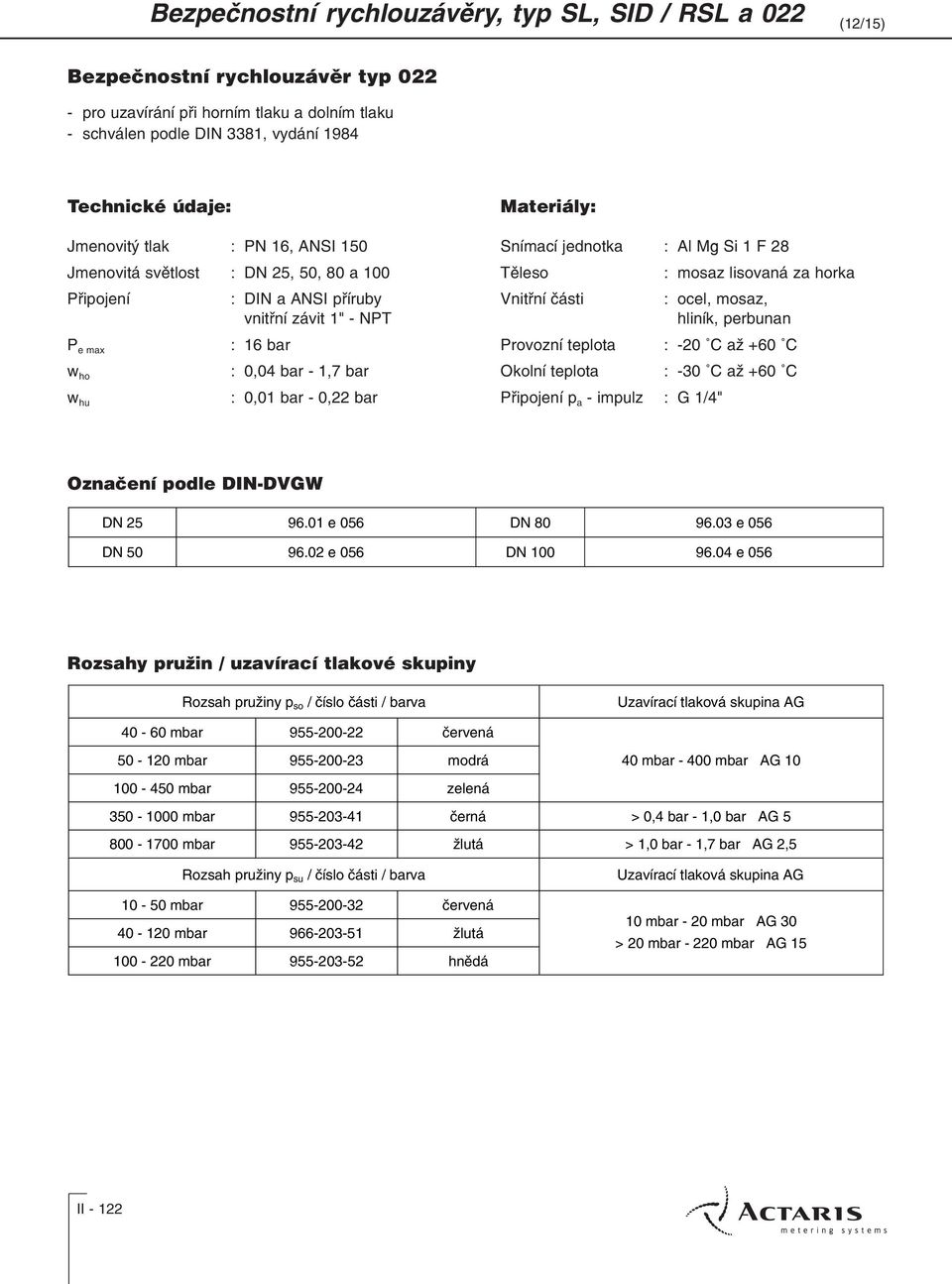

12 (12/15) Bezpeènostní rychlouzávìr typ pro uzavírání pøi horním tlaku a dolním tlaku - schválen podle DIN 3381, vydání 1984 Technické údaje: Jmenovitý tlak : PN 16, ANSI 150 Jmenovitá svìtlost : DN 25, 50, 80 a 100 Pøipojení : DIN a ANSI pøíruby vnitøní závit 1" - NPT P e max : 16 bar w ho : 0,04 bar - 1,7 bar : 0,01 bar - 0,22 bar w hu Materiály: Snímací jednotka : Al Mg Si 1 F 28 Tìleso : mosaz lisovaná za horka Vnitøní èásti : ocel, mosaz, hliník, perbunan Provozní teplota : -20 C až +60 C Okolní teplota : -30 C až +60 C Pøipojení p a - impulz : G 1/4" Oznaèení podle DIN-DVGW DN e 056 DN e 056 DN e 056 DN e 056 Rozsahy pružin / uzavírací tlakové skupiny Rozsah pružiny p so / èíslo èásti / barva Uzavírací tlaková skupina AG mbar èervená mbar modrá 40 mbar mbar AG mbar zelená mbar èerná > 0,4 bar - 1,0 bar AG mbar žlutá > 1,0 bar - 1,7 bar AG 2,5 Rozsah pružiny p su / èíslo èásti / barva mbar èervená mbar žlutá mbar hnìdá Uzavírací tlaková skupina AG 10 mbar - 20 mbar AG 30 > 20 mbar mbar AG 15 II - 122

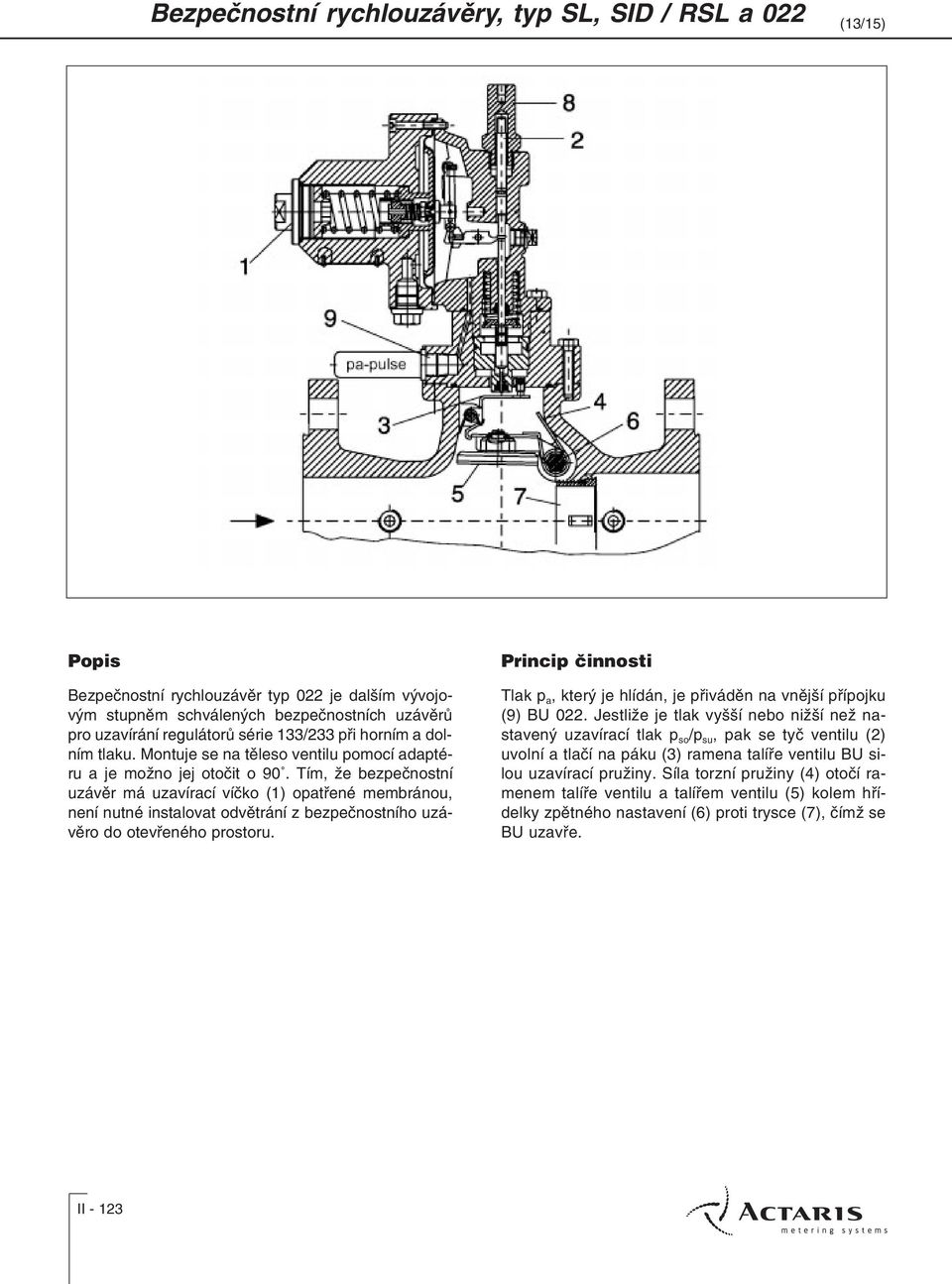

13 (13/15) Popis Bezpeènostní rychlouzávìr typ 022 je dalším vývojovým stupnìm schválených bezpeènostních uzávìrù pro uzavírání regulátorù série 133/233 pøi horním a dolním tlaku. Montuje se na tìleso ventilu pomocí adaptéru a je možno jej otoèit o 90. Tím, že bezpeènostní uzávìr má uzavírací víèko (1) opatøené membránou, není nutné instalovat odvìtrání z bezpeènostního uzávìro do otevøeného prostoru. Princip èinnosti Tlak p a, který je hlídán, je pøivádìn na vnìjší pøípojku (9) BU 022. Jestliže je tlak vyšší nebo nižší než nastavený uzavírací tlak p so /p su, pak se tyè ventilu (2) uvolní a tlaèí na páku (3) ramena talíøe ventilu BU silou uzavírací pružiny. Síla torzní pružiny (4) otoèí ramenem talíøe ventilu a talíøem ventilu (5) kolem høídelky zpìtného nastavení (6) proti trysce (7), èímž se BU uzavøe. II - 123

14 (14/15) BU rozmìry a hmotnost Jmenovitá svìtlost A B C D E F G 1 NPT DN 25 57,5 145 Hmotnost (kg) DN , DN DN (pro výmìnu pružíny) Instalaèní pokyny 1. DN 25 a 40 = bez omezení 2. DN 80 < PN 40 = ve svislé poloze (smìr toku vzhùru) pouze s doplòkovou pružinou! Všechny ostatní instalaèní polohy bez omezení DN 80 > PN 40 = bez omezení 3. DN 100 = pouze ve vodorovné poloze, snímací jednotka smìøuje vzhùru. II - 124

15 (15/15) Diagram tlakové ztráty Pøíklad: Stanoveno pro zemní plyn ρ n =0,78 kg/m 3 N Dáno: Q = 600 m 3 /h N, zemní plyn p 1 = 3 bar Použit BU DN 50 Výsledek: p = 10 mbar DN 25 - DN 80 Vstupní tlak p 1 Rozdíl tlaku p (mbar) Prùtok Q (m 3 /h N ) DN DN 200 Vstupní tlak p 1 Rozdíl tlaku p (mbar) Prùtok Q (m 3 /h N ) II - 125
