ROTARYARM standardní provedení Standardní provedení je v textu označeno tučně.

Rozměr: px
Začít zobrazení ze stránky:

Download "ROTARYARM standardní provedení Standardní provedení je v textu označeno tučně."

Transkript

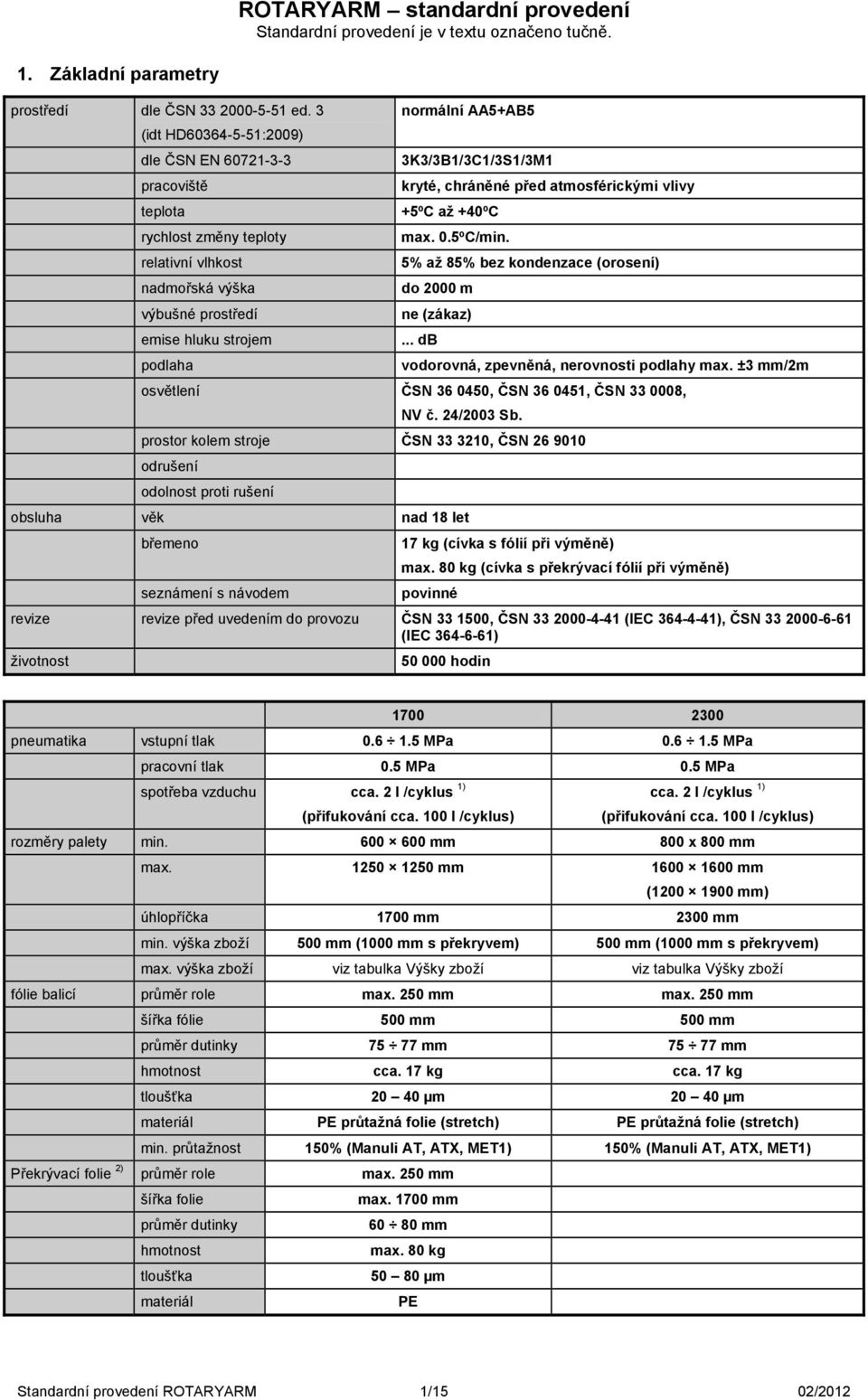

1 ROTARYARM standardní provedení Standardní provedení je v textu označeno tučně. 1. Základní parametry prostředí dle ČSN ed. 3 (idt HD :2009) dle ČSN EN pracoviště teplota rychlost změny teploty relativní vlhkost nadmořská výška výbušné prostředí emise hluku strojem podlaha normální AA5+AB5 3K3/3B1/3C1/3S1/3M1 kryté, chráněné před atmosférickými vlivy +5ºC až +40ºC max. 0.5ºC/min. 5% až 85% bez kondenzace (orosení) do 2000 m ne (zákaz)... db vodorovná, zpevněná, nerovnosti podlahy max. ±3 mm/2m osvětlení ČSN , ČSN , ČSN , NV č. 24/2003 Sb. prostor kolem stroje ČSN , ČSN odrušení odolnost proti rušení obsluha věk nad 18 let břemeno seznámení s návodem 17 kg (cívka s fólií při výměně) max. 80 kg (cívka s překrývací fólií při výměně) povinné revize revize před uvedením do provozu ČSN , ČSN (IEC ), ČSN (IEC ) životnost hodin pneumatika vstupní tlak MPa MPa pracovní tlak 0.5 MPa 0.5 MPa spotřeba vzduchu cca. 2 l /cyklus 1) (přifukování cca. 100 l /cyklus) cca. 2 l /cyklus 1) (přifukování cca. 100 l /cyklus) rozměry palety min mm 800 x 800 mm max mm mm ( mm) úhlopříčka 1700 mm 2300 mm min. výška zboží 500 mm (1000 mm s překryvem) 500 mm (1000 mm s překryvem) max. výška zboží viz tabulka Výšky zboží viz tabulka Výšky zboží fólie balicí průměr role max. 250 mm max. 250 mm šířka fólie 500 mm 500 mm průměr dutinky mm mm hmotnost cca. 17 kg cca. 17 kg tloušťka µm µm materiál PE průtažná folie (stretch) PE průtažná folie (stretch) min. průtažnost 150% (Manuli AT, ATX, MET1) 150% (Manuli AT, ATX, MET1) Překrývací folie 2) průměr role max. 250 mm šířka folie max mm průměr dutinky mm hmotnost max. 80 kg tloušťka µm materiál PE Standardní provedení ROTARYARM 1/15 02/2012

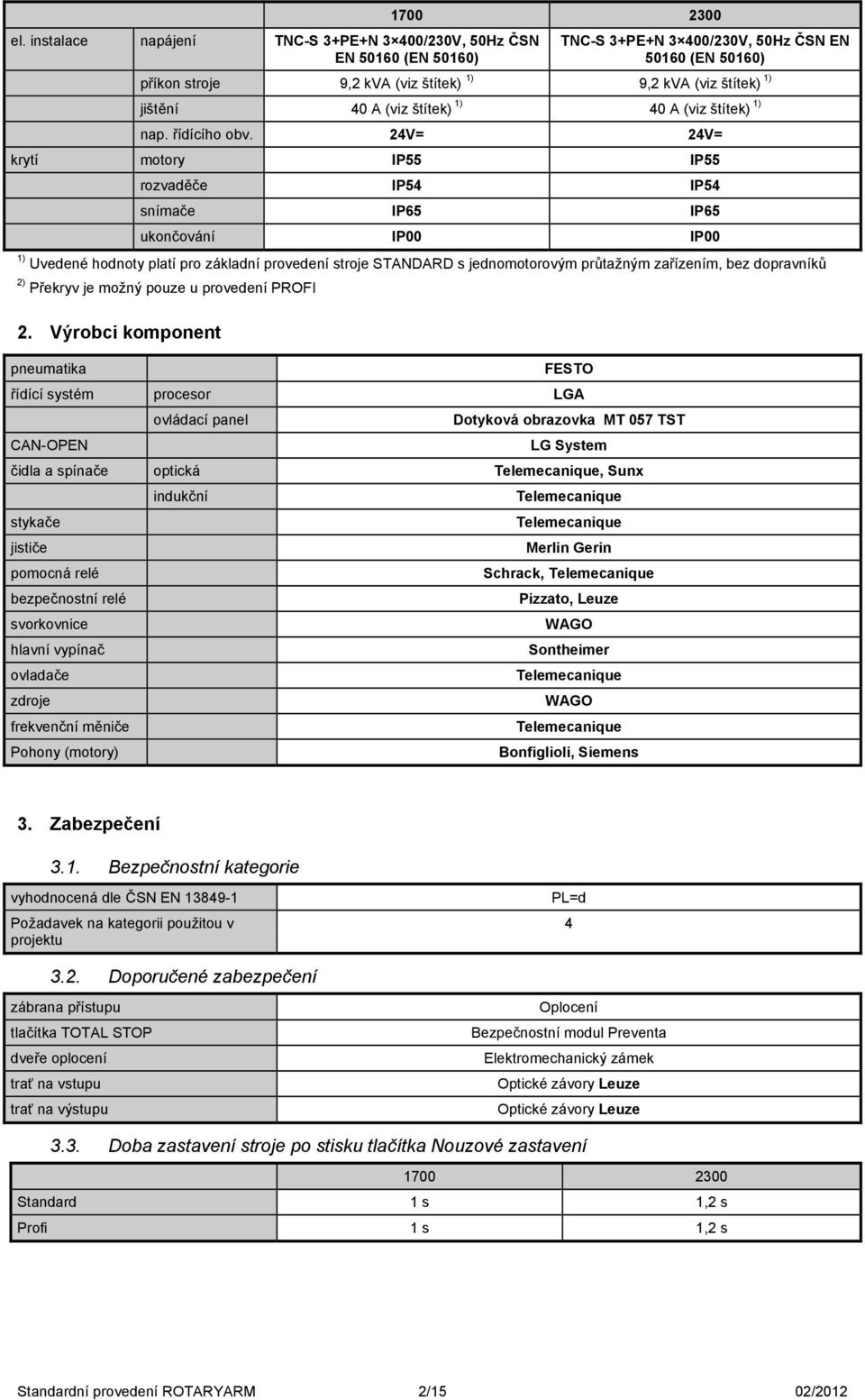

2 el. instalace napájení TNC-S 3+PE+N 3 400/230V, 50Hz ČSN EN (EN 50160) TNC-S 3+PE+N 3 400/230V, 50Hz ČSN EN (EN 50160) příkon stroje 9,2 kva (viz štítek) 1) 9,2 kva (viz štítek) 1) jištění 40 A (viz štítek) 1) 40 A (viz štítek) 1) nap. řídícího obv. 24V= 24V= krytí motory IP55 IP55 rozvaděče IP54 IP54 snímače IP65 IP65 ukončování IP00 IP00 1) Uvedené hodnoty platí pro základní provedení stroje STANDARD s jednomotorovým průtažným zařízením, bez dopravníků 2) Překryv je možný pouze u provedení PROFI 2. Výrobci komponent pneumatika FESTO řídící systém procesor LGA ovládací panel Dotyková obrazovka MT 057 TST CAN-OPEN LG System čidla a spínače optická Telemecanique, Sunx indukční Telemecanique stykače Telemecanique jističe Merlin Gerin pomocná relé Schrack, Telemecanique bezpečnostní relé Pizzato, Leuze svorkovnice WAGO hlavní vypínač Sontheimer ovladače Telemecanique zdroje WAGO frekvenční měniče Telemecanique Pohony (motory) Bonfiglioli, Siemens 3. Zabezpečení 3.1. Bezpečnostní kategorie vyhodnocená dle ČSN EN Požadavek na kategorii použitou v projektu PL=d Doporučené zabezpečení zábrana přístupu tlačítka TOTAL STOP dveře oplocení trať na vstupu trať na výstupu Oplocení Bezpečnostní modul Preventa Elektromechanický zámek Optické závory Leuze Optické závory Leuze 3.3. Doba zastavení stroje po stisku tlačítka Nouzové zastavení Standard 1 s 1,2 s Profi 1 s 1,2 s Standardní provedení ROTARYARM 2/15 02/2012

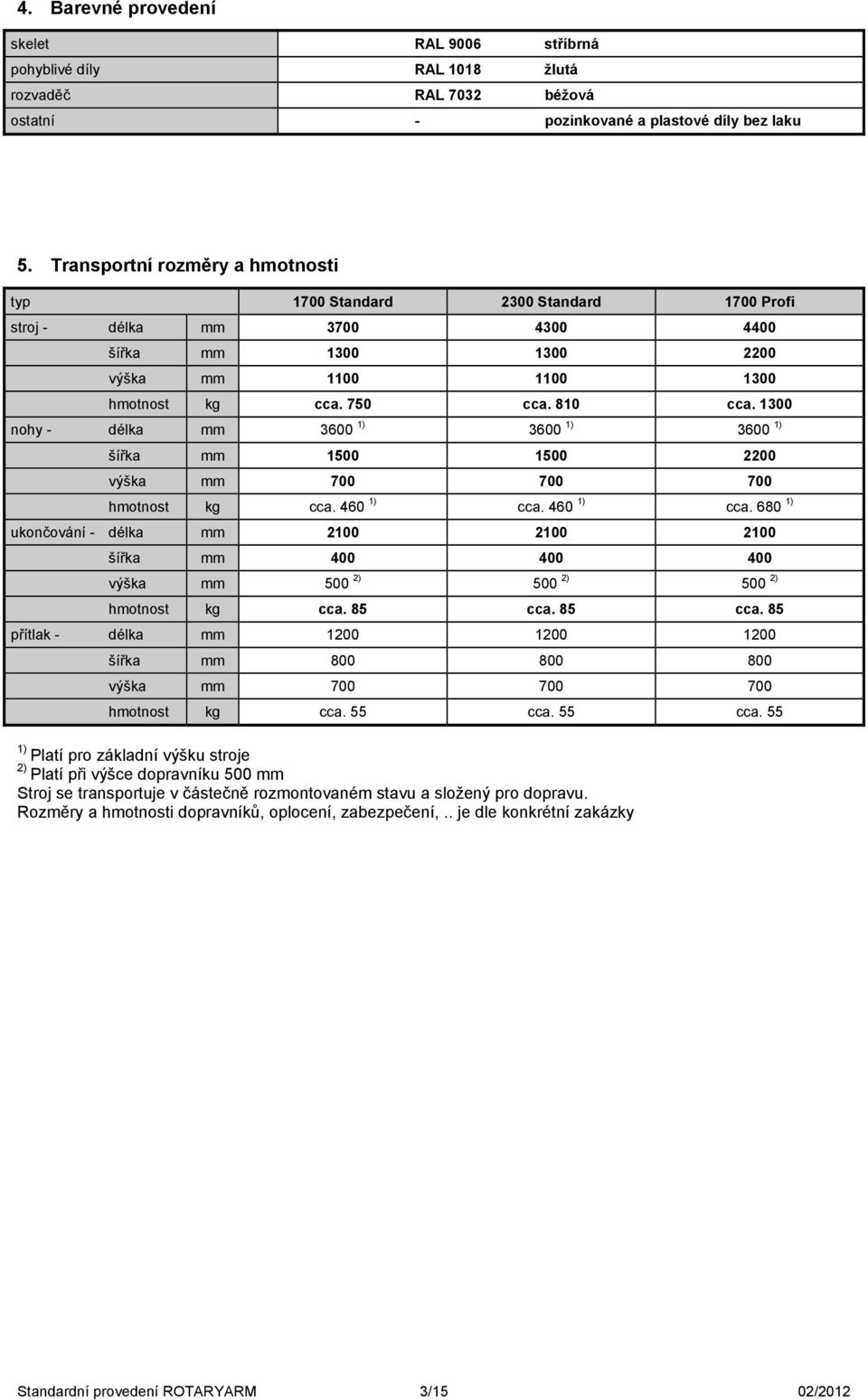

3 4. Barevné provedení skelet RAL 9006 stříbrná pohyblivé díly RAL 1018 žlutá rozvaděč RAL 7032 béžová ostatní - pozinkované a plastové díly bez laku 5. Transportní rozměry a hmotnosti typ 1700 Standard 2300 Standard 1700 Profi stroj - délka mm šířka mm výška mm hmotnost kg cca. 750 cca. 810 cca nohy - délka mm ) ) ) šířka mm výška mm hmotnost kg cca ) cca ) cca ) ukončování - délka mm šířka mm výška mm 500 2) 500 2) 500 2) hmotnost kg cca. 85 cca. 85 cca. 85 přítlak - délka mm šířka mm výška mm hmotnost kg cca. 55 cca. 55 cca. 55 1) Platí pro základní výšku stroje 2) Platí při výšce dopravníku 500 mm Stroj se transportuje v částečně rozmontovaném stavu a složený pro dopravu. Rozměry a hmotnosti dopravníků, oplocení, zabezpečení,.. je dle konkrétní zakázky Standardní provedení ROTARYARM 3/15 02/2012

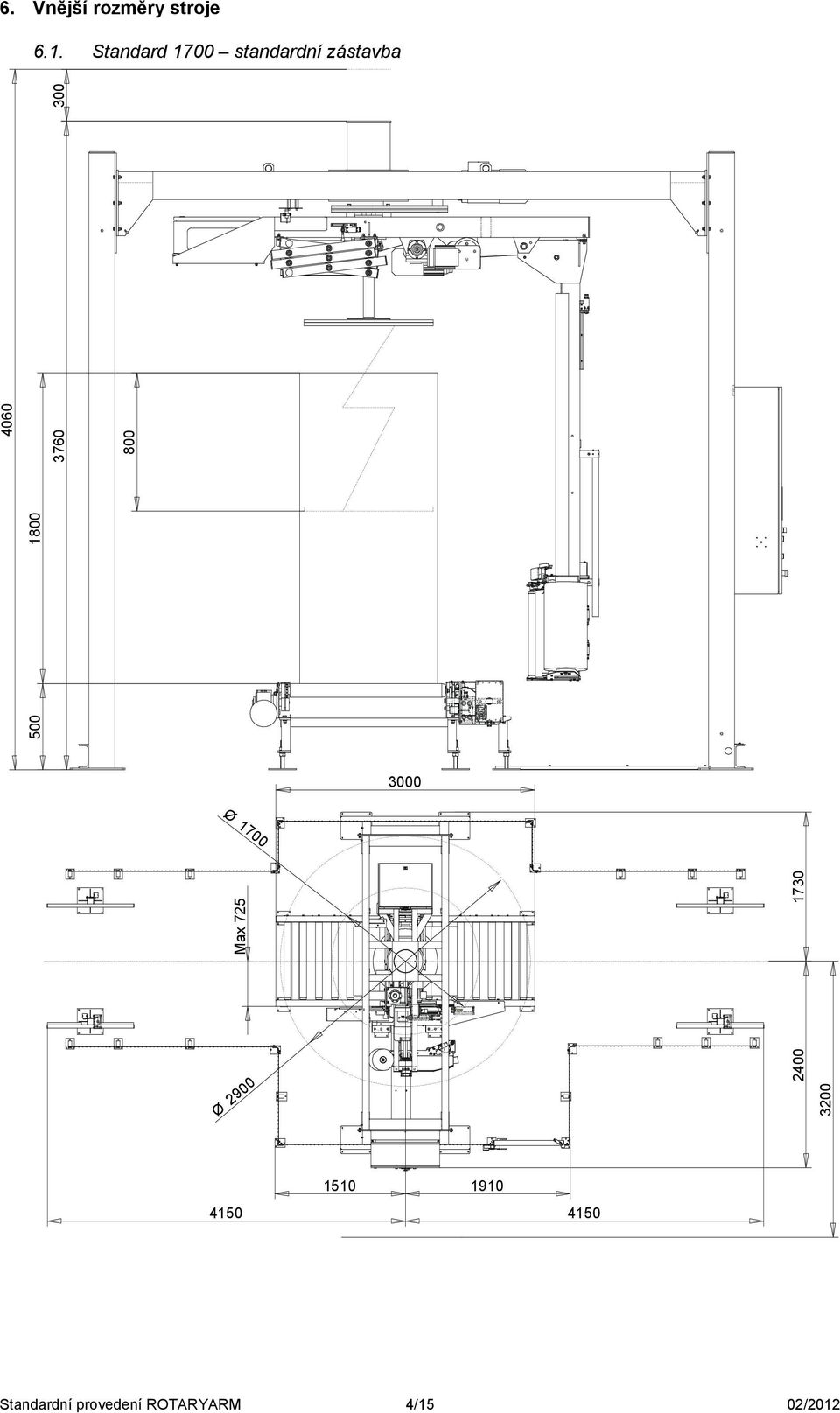

4 6. Vnější rozměry stroje 6.1. Standard 1700 standardní zástavba Ø 1700 Max 725 Ø Standardní provedení ROTARYARM 4/15 02/2012

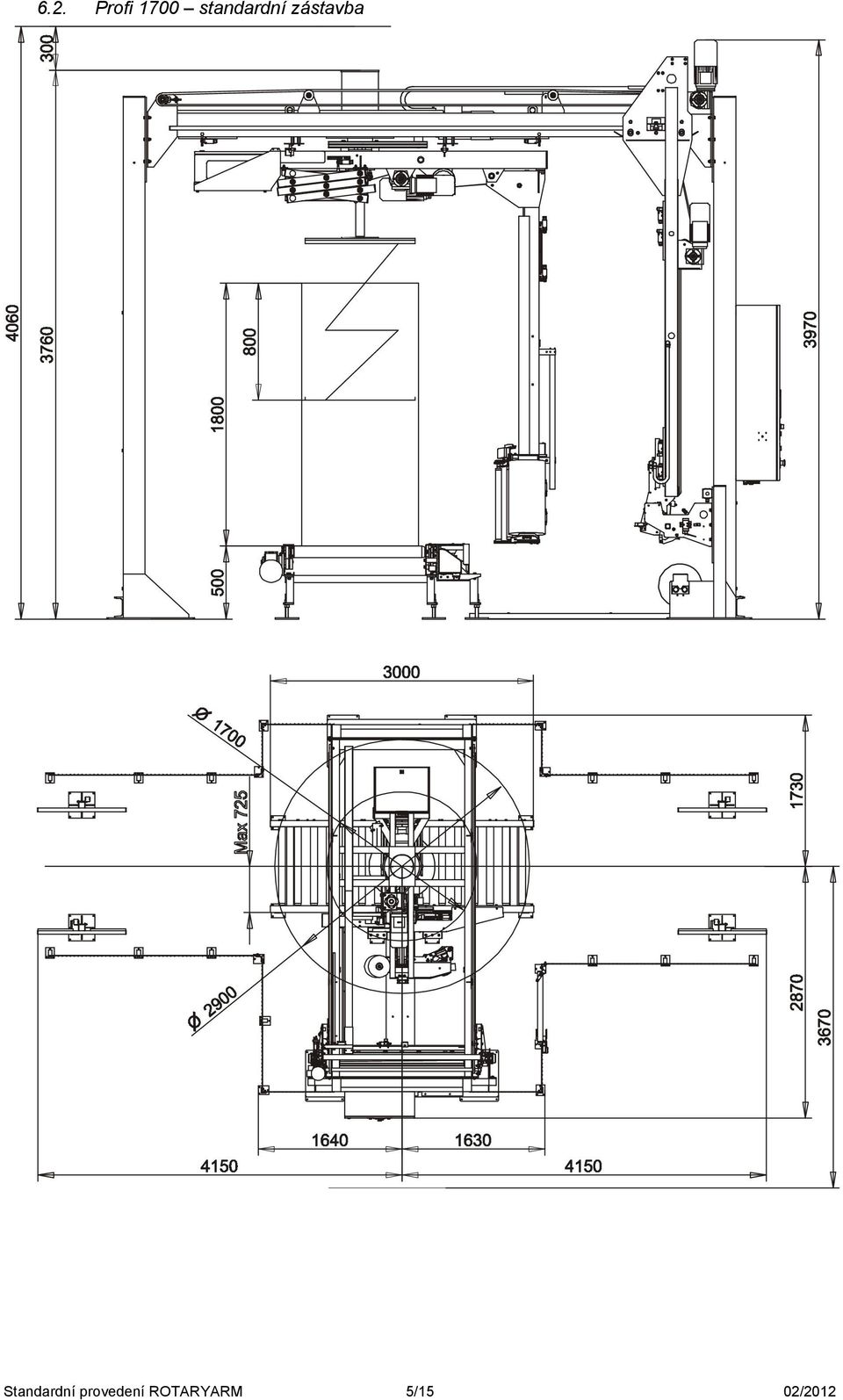

5 6.2. Profi 1700 standardní zástavba Standardní provedení ROTARYARM 5/15 02/2012

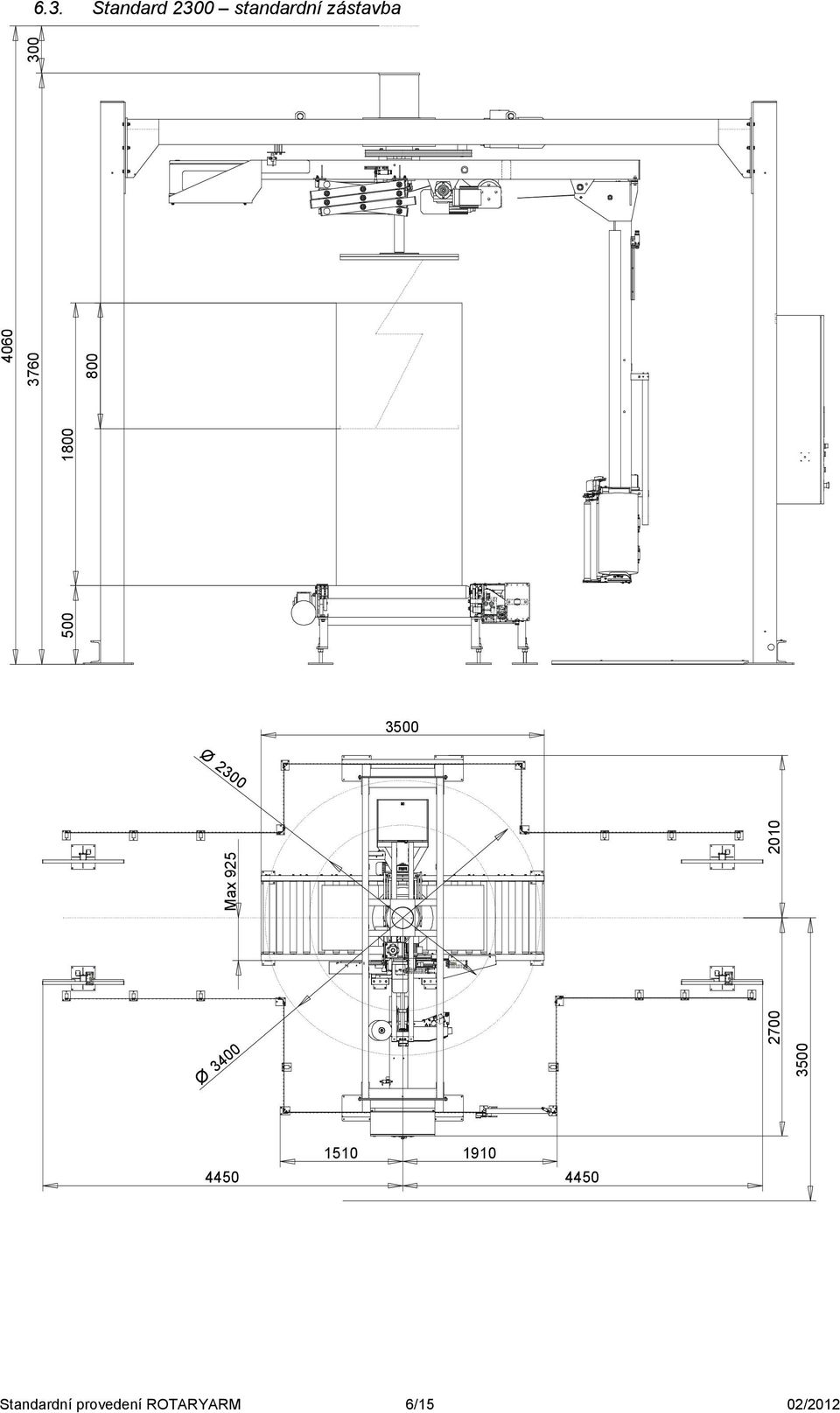

6 6.3. Standard 2300 standardní zástavba Ø 2300 Max Ø Standardní provedení ROTARYARM 6/15 02/2012

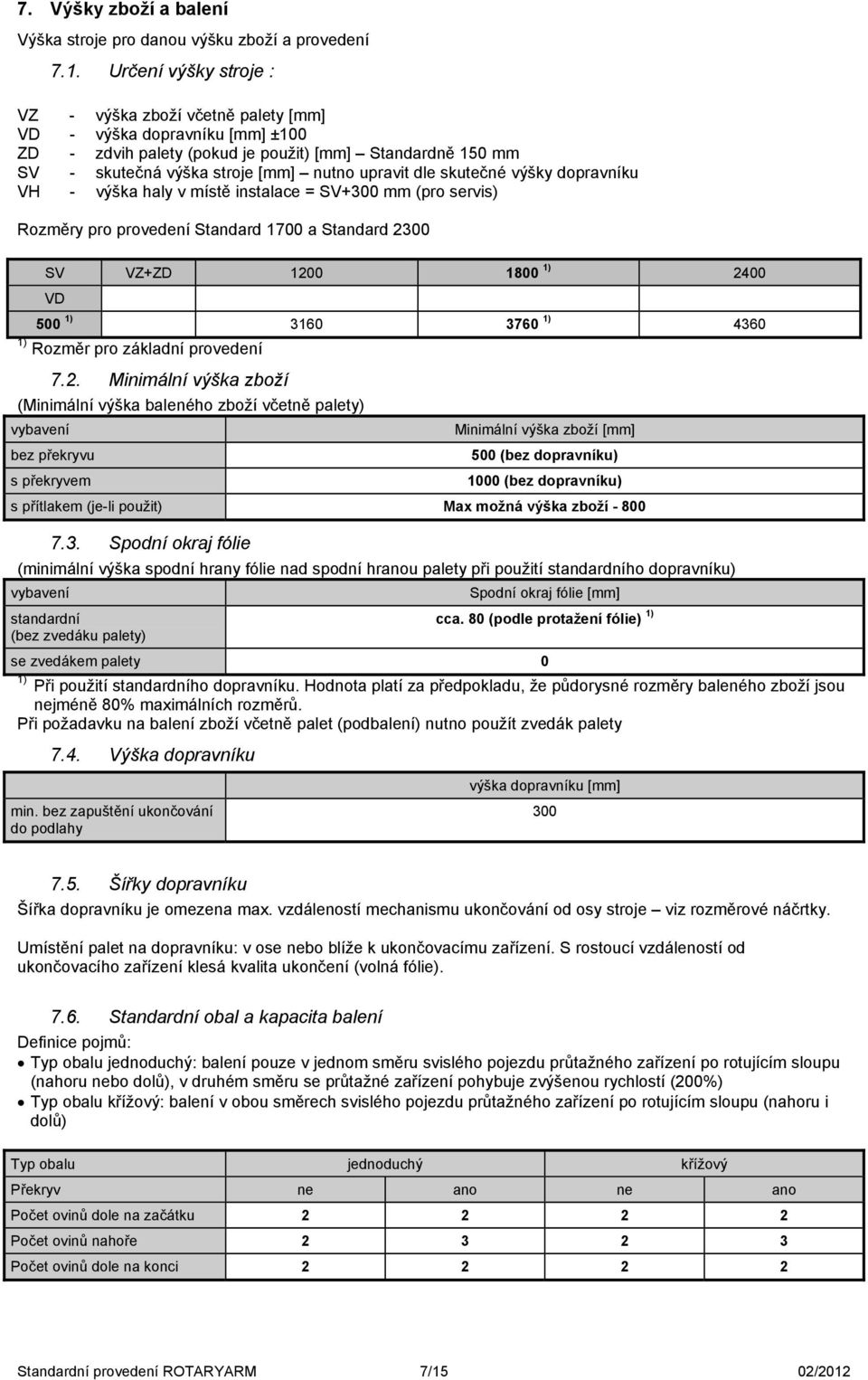

7 7. Výšky zboží a balení Výška stroje pro danou výšku zboží a provedení 7.1. Určení výšky stroje : VZ - výška zboží včetně palety [mm] VD - výška dopravníku [mm] ±100 ZD - zdvih palety (pokud je použit) [mm] Standardně 150 mm SV - skutečná výška stroje [mm] nutno upravit dle skutečné výšky dopravníku VH - výška haly v místě instalace = SV+300 mm (pro servis) Rozměry pro provedení Standard 1700 a Standard 2300 SV VZ+ZD ) 2400 VD 500 1) ) ) Rozměr pro základní provedení 7.2. Minimální výška zboží (Minimální výška baleného zboží včetně palety) vybavení bez překryvu s překryvem Minimální výška zboží [mm] 500 (bez dopravníku) 1000 (bez dopravníku) s přítlakem (je-li použit) Max možná výška zboží Spodní okraj fólie (minimální výška spodní hrany fólie nad spodní hranou palety při použití standardního dopravníku) vybavení standardní (bez zvedáku palety) Spodní okraj fólie [mm] cca. 80 (podle protažení fólie) 1) se zvedákem palety 0 1) Při použití standardního dopravníku. Hodnota platí za předpokladu, že půdorysné rozměry baleného zboží jsou nejméně 80% maximálních rozměrů. Při požadavku na balení zboží včetně palet (podbalení) nutno použít zvedák palety 7.4. Výška dopravníku min. bez zapuštění ukončování do podlahy výška dopravníku [mm] Šířky dopravníku Šířka dopravníku je omezena max. vzdáleností mechanismu ukončování od osy stroje viz rozměrové náčrtky. Umístění palet na dopravníku: v ose nebo blíže k ukončovacímu zařízení. S rostoucí vzdáleností od ukončovacího zařízení klesá kvalita ukončení (volná fólie) Standardní obal a kapacita balení Definice pojmů: Typ obalu jednoduchý: balení pouze v jednom směru svislého pojezdu průtažného zařízení po rotujícím sloupu (nahoru nebo dolů), v druhém směru se průtažné zařízení pohybuje zvýšenou rychlostí (200%) Typ obalu křížový: balení v obou směrech svislého pojezdu průtažného zařízení po rotujícím sloupu (nahoru i dolů) Typ obalu jednoduchý křížový Překryv ne ano ne ano Počet ovinů dole na začátku Počet ovinů nahoře Počet ovinů dole na konci Standardní provedení ROTARYARM 7/15 02/2012

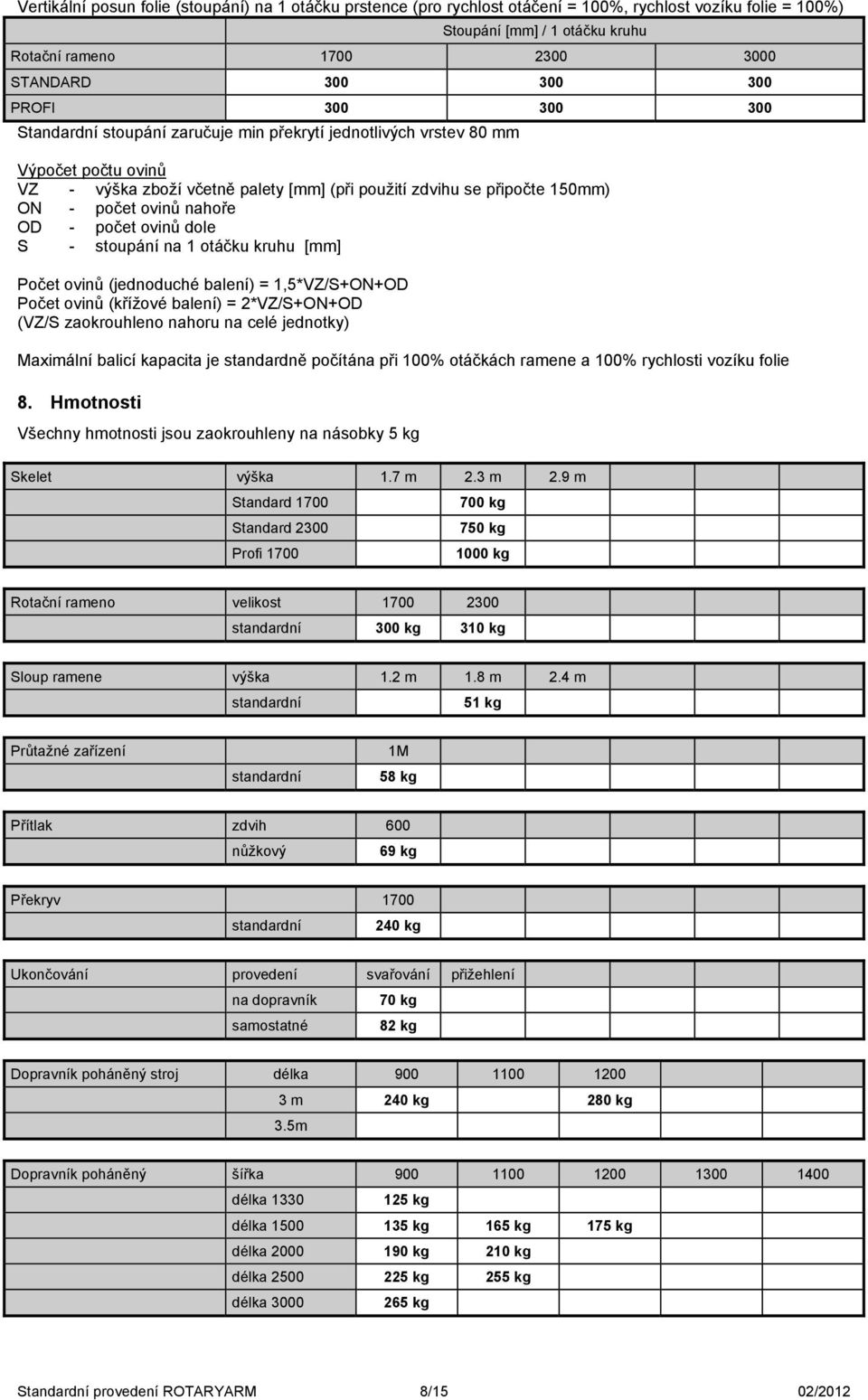

8 Vertikální posun folie (stoupání) na 1 otáčku prstence (pro rychlost otáčení = 100%, rychlost vozíku folie = 100%) Stoupání [mm] / 1 otáčku kruhu Rotační rameno STANDARD PROFI Standardní stoupání zaručuje min překrytí jednotlivých vrstev 80 mm Výpočet počtu ovinů VZ - výška zboží včetně palety [mm] (při použití zdvihu se připočte 150mm) ON - počet ovinů nahoře OD - počet ovinů dole S - stoupání na 1 otáčku kruhu [mm] Počet ovinů (jednoduché balení) = 1,5*VZ/S+ON+OD Počet ovinů (křížové balení) = 2*VZ/S+ON+OD (VZ/S zaokrouhleno nahoru na celé jednotky) Maximální balicí kapacita je standardně počítána při 100% otáčkách ramene a 100% rychlosti vozíku folie 8. Hmotnosti Všechny hmotnosti jsou zaokrouhleny na násobky 5 kg Skelet výška 1.7 m 2.3 m 2.9 m Standard kg Standard kg Profi kg Rotační rameno velikost standardní 300 kg 310 kg Sloup ramene výška 1.2 m 1.8 m 2.4 m standardní 51 kg Průtažné zařízení standardní 1M 58 kg Přítlak zdvih 600 nůžkový 69 kg Překryv 1700 standardní 240 kg Ukončování provedení svařování přižehlení na dopravník 70 kg samostatné 82 kg Dopravník poháněný stroj délka m 240 kg 280 kg 3.5m Dopravník poháněný šířka délka kg délka kg 165 kg 175 kg délka kg 210 kg délka kg 255 kg délka kg Standardní provedení ROTARYARM 8/15 02/2012

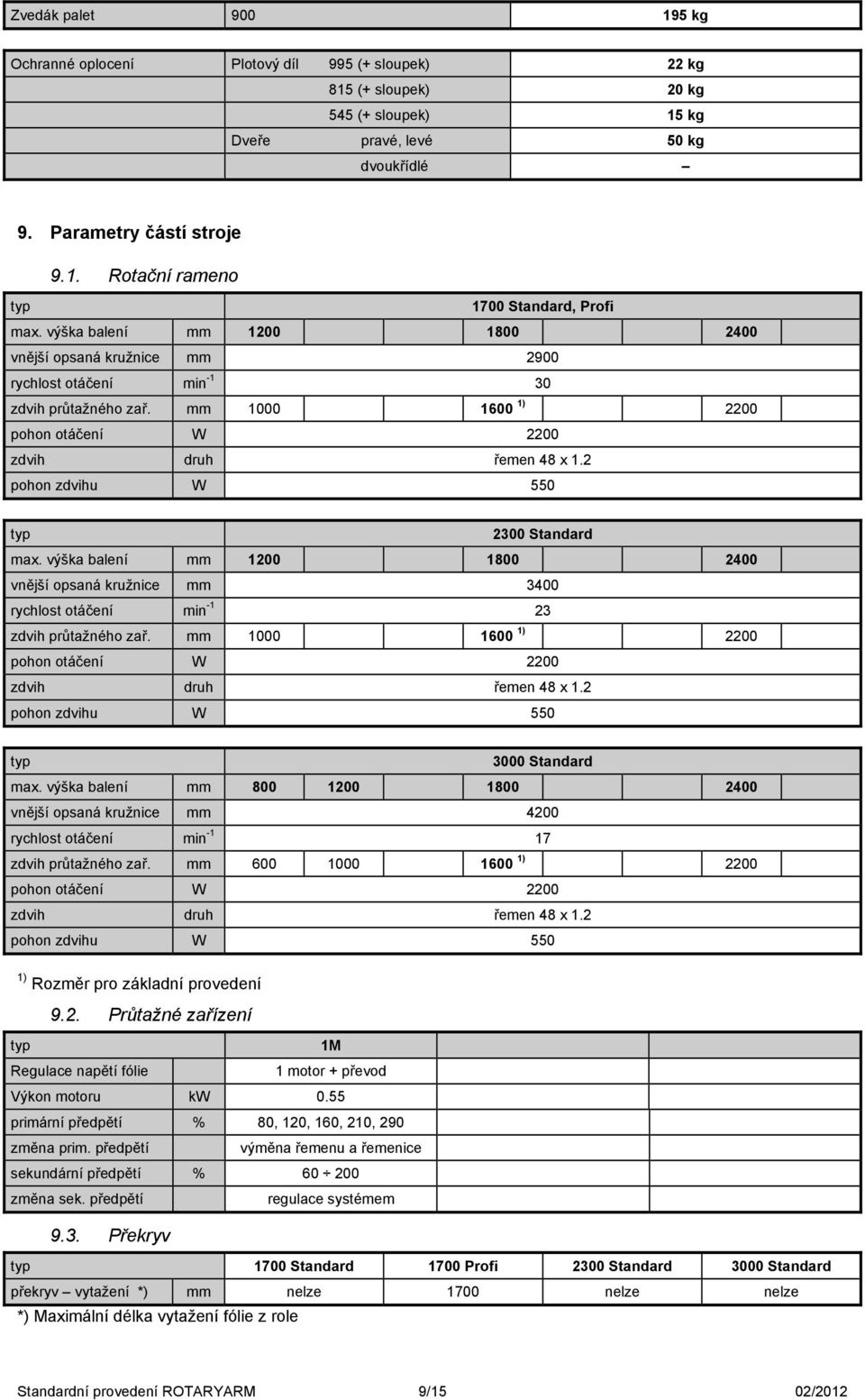

9 Zvedák palet kg Ochranné oplocení Plotový díl 995 (+ sloupek) 22 kg 815 (+ sloupek) 20 kg 545 (+ sloupek) 15 kg Dveře pravé, levé 50 kg dvoukřídlé 9. Parametry částí stroje 9.1. Rotační rameno typ 1700 Standard, Profi max. výška balení mm vnější opsaná kružnice mm 2900 rychlost otáčení min zdvih průtažného zař. mm ) 2200 pohon otáčení W 2200 zdvih druh řemen 48 x 1.2 pohon zdvihu W 550 typ 2300 Standard max. výška balení mm vnější opsaná kružnice mm 3400 rychlost otáčení min zdvih průtažného zař. mm ) 2200 pohon otáčení W 2200 zdvih druh řemen 48 x 1.2 pohon zdvihu W 550 typ 3000 Standard max. výška balení mm vnější opsaná kružnice mm 4200 rychlost otáčení min zdvih průtažného zař. mm ) 2200 pohon otáčení W 2200 zdvih druh řemen 48 x 1.2 pohon zdvihu W 550 1) Rozměr pro základní provedení 9.2. Průtažné zařízení typ 1M Regulace napětí fólie 1 motor + převod Výkon motoru kw 0.55 primární předpětí % 80, 120, 160, 210, 290 změna prim. předpětí výměna řemenu a řemenice sekundární předpětí % změna sek. předpětí regulace systémem 9.3. Překryv typ 1700 Standard 1700 Profi 2300 Standard 3000 Standard překryv vytažení *) mm nelze 1700 nelze nelze *) Maximální délka vytažení fólie z role Standardní provedení ROTARYARM 9/15 02/2012

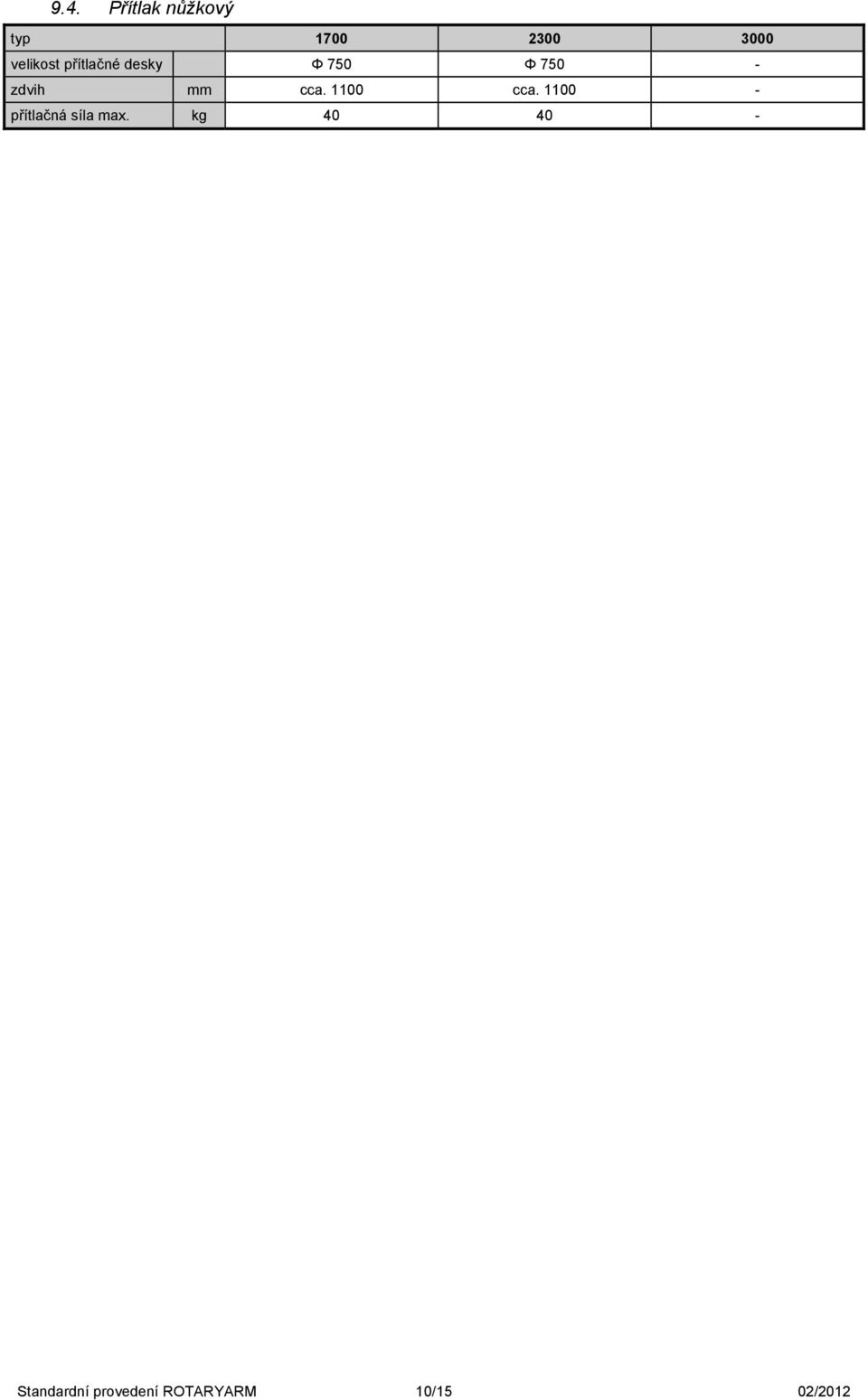

10 9.4. Přítlak nůžkový typ velikost přítlačné desky Φ 750 Φ zdvih mm cca cca přítlačná síla max. kg Standardní provedení ROTARYARM 10/15 02/2012

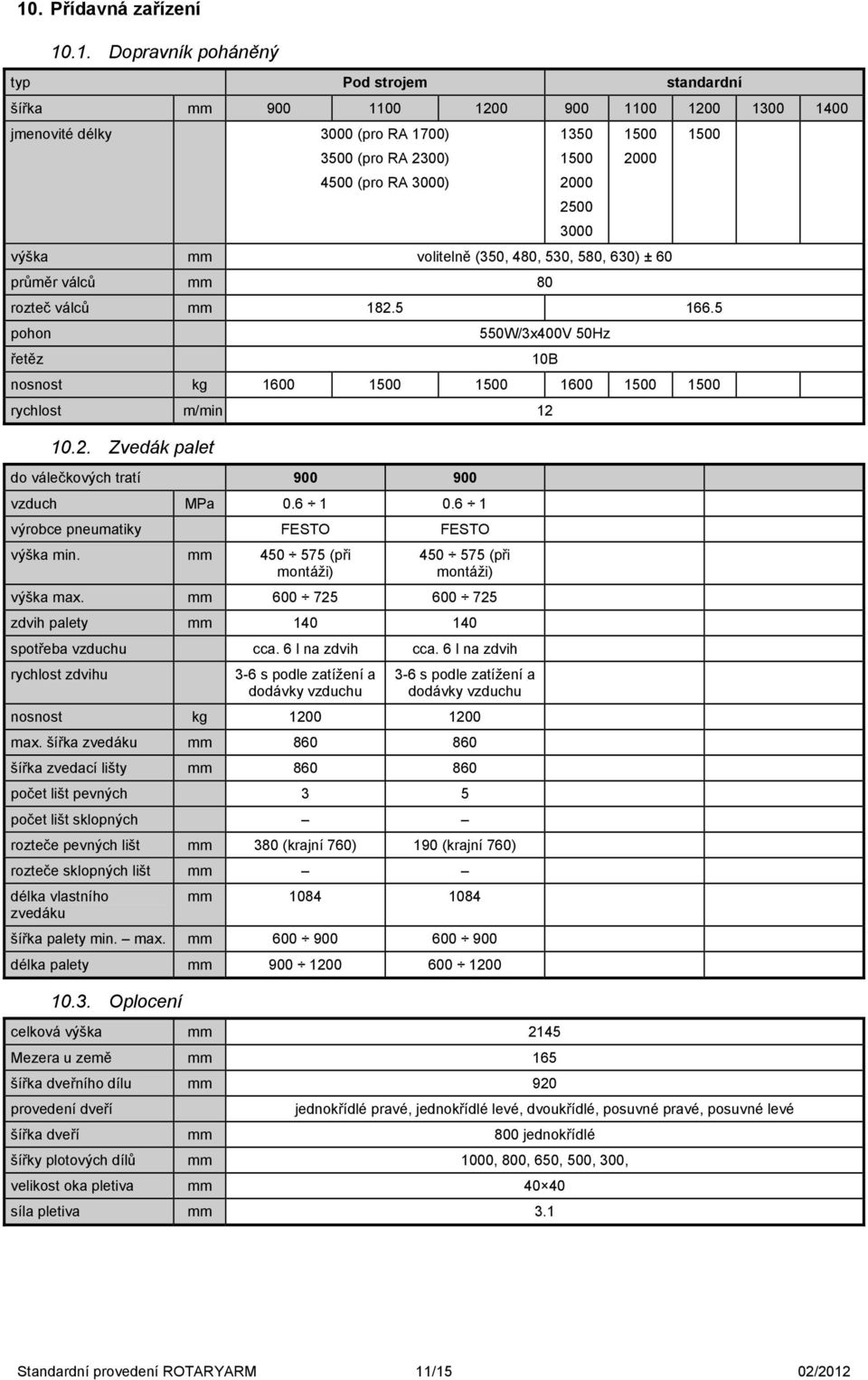

11 10. Přídavná zařízení Dopravník poháněný typ Pod strojem standardní šířka mm jmenovité délky 3000 (pro RA 1700) 3500 (pro RA 2300) 4500 (pro RA 3000) výška mm volitelně (350, 480, 530, 580, 630) ± 60 průměr válců mm 80 rozteč válců mm pohon řetěz 550W/3x400V 50Hz nosnost kg rychlost m/min Zvedák palet do válečkových tratí vzduch MPa výrobce pneumatiky FESTO FESTO výška min. mm (při montáži) (při montáži) výška max. mm zdvih palety mm spotřeba vzduchu cca. 6 l na zdvih cca. 6 l na zdvih rychlost zdvihu 3-6 s podle zatížení a dodávky vzduchu 3-6 s podle zatížení a dodávky vzduchu nosnost kg max. šířka zvedáku mm šířka zvedací lišty mm počet lišt pevných 3 5 počet lišt sklopných rozteče pevných lišt mm 380 (krajní 760) 190 (krajní 760) rozteče sklopných lišt mm délka vlastního zvedáku mm šířka palety min. max. mm délka palety mm Oplocení celková výška mm 2145 Mezera u země mm 165 šířka dveřního dílu mm 920 provedení dveří 10B 1500 jednokřídlé pravé, jednokřídlé levé, dvoukřídlé, posuvné pravé, posuvné levé šířka dveří mm 800 jednokřídlé šířky plotových dílů mm 1000, 800, 650, 500, 300, velikost oka pletiva mm síla pletiva mm 3.1 Standardní provedení ROTARYARM 11/15 02/2012

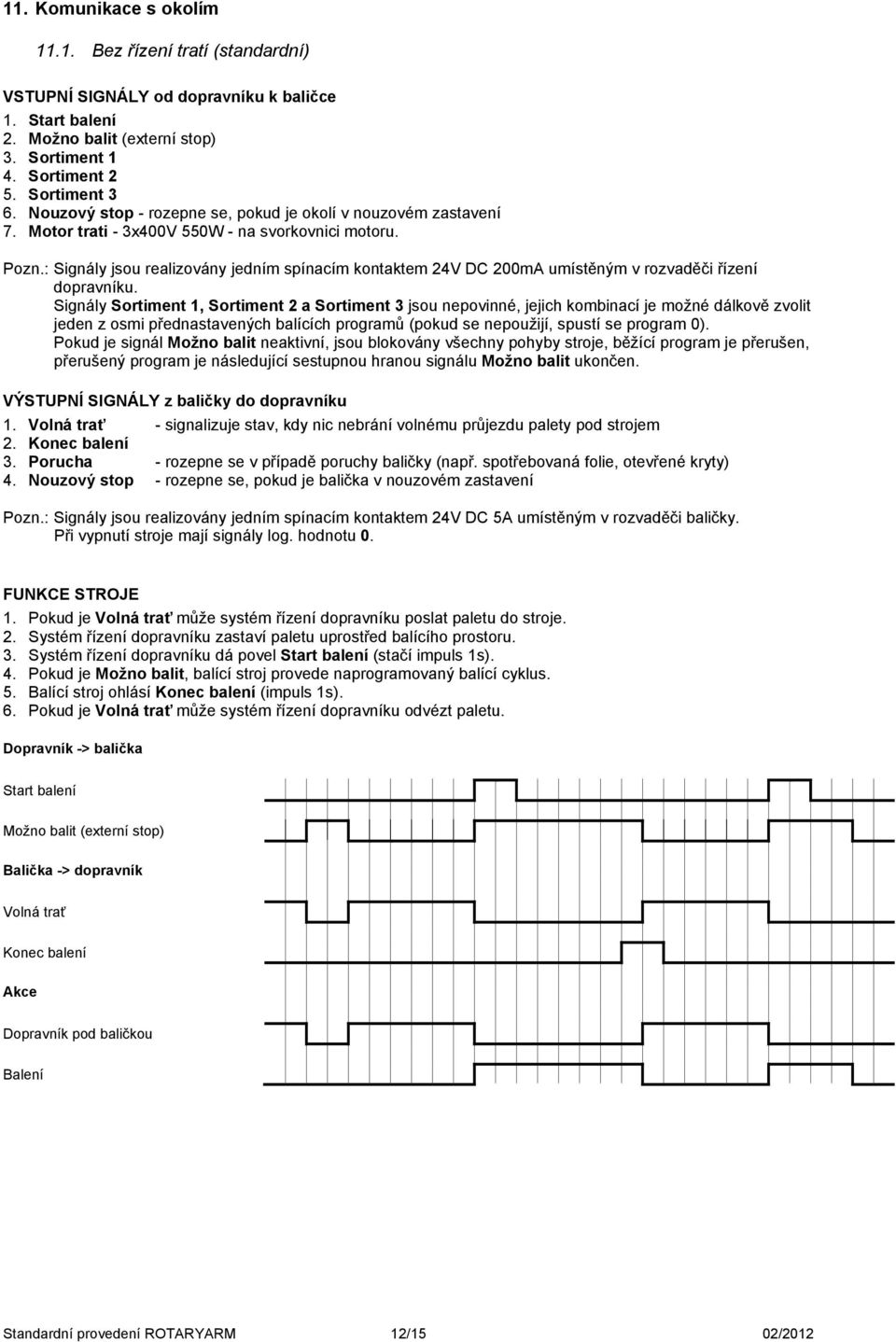

12 11. Komunikace s okolím Bez řízení tratí (standardní) VSTUPNÍ SIGNÁLY od dopravníku k baličce 1. Start balení 2. Možno balit (externí stop) 3. Sortiment 1 4. Sortiment 2 5. Sortiment 3 6. Nouzový stop - rozepne se, pokud je okolí v nouzovém zastavení 7. Motor trati - 3x400V 550W - na svorkovnici motoru. Pozn.: Signály jsou realizovány jedním spínacím kontaktem 24V DC 200mA umístěným v rozvaděči řízení dopravníku. Signály Sortiment 1, Sortiment 2 a Sortiment 3 jsou nepovinné, jejich kombinací je možné dálkově zvolit jeden z osmi přednastavených balících programů (pokud se nepoužijí, spustí se program 0). Pokud je signál Možno balit neaktivní, jsou blokovány všechny pohyby stroje, běžící program je přerušen, přerušený program je následující sestupnou hranou signálu Možno balit ukončen. VÝSTUPNÍ SIGNÁLY z baličky do dopravníku 1. Volná trať - signalizuje stav, kdy nic nebrání volnému průjezdu palety pod strojem 2. Konec balení 3. Porucha - rozepne se v případě poruchy baličky (např. spotřebovaná folie, otevřené kryty) 4. Nouzový stop - rozepne se, pokud je balička v nouzovém zastavení Pozn.: Signály jsou realizovány jedním spínacím kontaktem 24V DC 5A umístěným v rozvaděči baličky. Při vypnutí stroje mají signály log. hodnotu 0. FUNKCE STROJE 1. Pokud je Volná trať může systém řízení dopravníku poslat paletu do stroje. 2. Systém řízení dopravníku zastaví paletu uprostřed balícího prostoru. 3. Systém řízení dopravníku dá povel Start balení (stačí impuls 1s). 4. Pokud je Možno balit, balící stroj provede naprogramovaný balící cyklus. 5. Balící stroj ohlásí Konec balení (impuls 1s). 6. Pokud je Volná trať může systém řízení dopravníku odvézt paletu. Dopravník -> balička Start balení Možno balit (externí stop) Balička -> dopravník Volná trať Konec balení Akce Dopravník pod baličkou Balení Standardní provedení ROTARYARM 12/15 02/2012

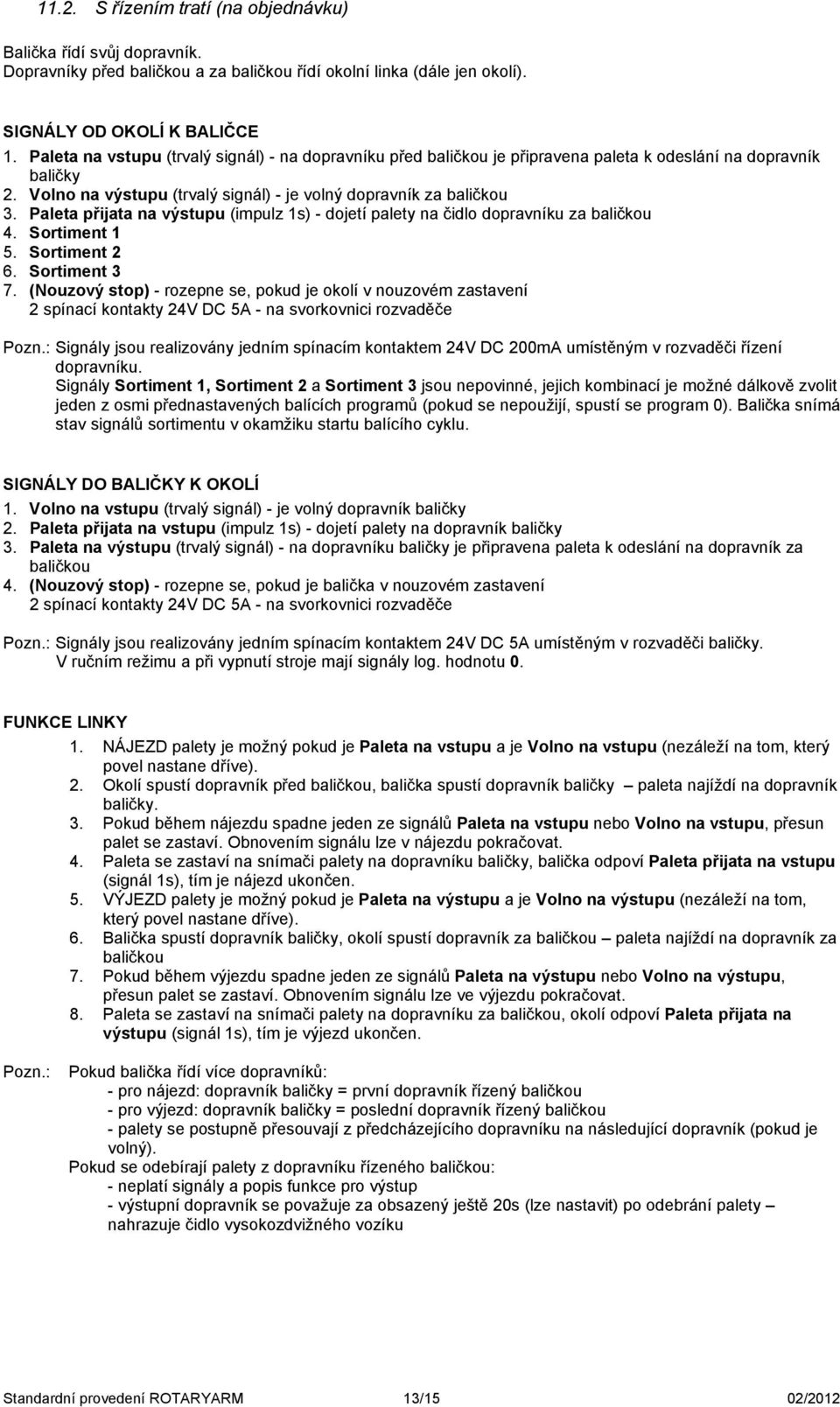

13 11.2. S řízením tratí (na objednávku) Balička řídí svůj dopravník. Dopravníky před baličkou a za baličkou řídí okolní linka (dále jen okolí). SIGNÁLY OD OKOLÍ K BALIČCE 1. Paleta na vstupu (trvalý signál) - na dopravníku před baličkou je připravena paleta k odeslání na dopravník baličky 2. Volno na výstupu (trvalý signál) - je volný dopravník za baličkou 3. Paleta přijata na výstupu (impulz 1s) - dojetí palety na čidlo dopravníku za baličkou 4. Sortiment 1 5. Sortiment 2 6. Sortiment 3 7. (Nouzový stop) - rozepne se, pokud je okolí v nouzovém zastavení 2 spínací kontakty 24V DC 5A - na svorkovnici rozvaděče Pozn.: Signály jsou realizovány jedním spínacím kontaktem 24V DC 200mA umístěným v rozvaděči řízení dopravníku. Signály Sortiment 1, Sortiment 2 a Sortiment 3 jsou nepovinné, jejich kombinací je možné dálkově zvolit jeden z osmi přednastavených balících programů (pokud se nepoužijí, spustí se program 0). Balička snímá stav signálů sortimentu v okamžiku startu balícího cyklu. SIGNÁLY DO BALIČKY K OKOLÍ 1. Volno na vstupu (trvalý signál) - je volný dopravník baličky 2. Paleta přijata na vstupu (impulz 1s) - dojetí palety na dopravník baličky 3. Paleta na výstupu (trvalý signál) - na dopravníku baličky je připravena paleta k odeslání na dopravník za baličkou 4. (Nouzový stop) - rozepne se, pokud je balička v nouzovém zastavení 2 spínací kontakty 24V DC 5A - na svorkovnici rozvaděče Pozn.: Signály jsou realizovány jedním spínacím kontaktem 24V DC 5A umístěným v rozvaděči baličky. V ručním režimu a při vypnutí stroje mají signály log. hodnotu 0. FUNKCE LINKY 1. NÁJEZD palety je možný pokud je Paleta na vstupu a je Volno na vstupu (nezáleží na tom, který povel nastane dříve). 2. Okolí spustí dopravník před baličkou, balička spustí dopravník baličky paleta najíždí na dopravník baličky. 3. Pokud během nájezdu spadne jeden ze signálů Paleta na vstupu nebo Volno na vstupu, přesun palet se zastaví. Obnovením signálu lze v nájezdu pokračovat. 4. Paleta se zastaví na snímači palety na dopravníku baličky, balička odpoví Paleta přijata na vstupu (signál 1s), tím je nájezd ukončen. 5. VÝJEZD palety je možný pokud je Paleta na výstupu a je Volno na výstupu (nezáleží na tom, který povel nastane dříve). 6. Balička spustí dopravník baličky, okolí spustí dopravník za baličkou paleta najíždí na dopravník za baličkou 7. Pokud během výjezdu spadne jeden ze signálů Paleta na výstupu nebo Volno na výstupu, přesun palet se zastaví. Obnovením signálu lze ve výjezdu pokračovat. 8. Paleta se zastaví na snímači palety na dopravníku za baličkou, okolí odpoví Paleta přijata na výstupu (signál 1s), tím je výjezd ukončen. Pozn.: Pokud balička řídí více dopravníků: - pro nájezd: dopravník baličky = první dopravník řízený baličkou - pro výjezd: dopravník baličky = poslední dopravník řízený baličkou - palety se postupně přesouvají z předcházejícího dopravníku na následující dopravník (pokud je volný). Pokud se odebírají palety z dopravníku řízeného baličkou: - neplatí signály a popis funkce pro výstup - výstupní dopravník se považuje za obsazený ještě 20s (lze nastavit) po odebrání palety nahrazuje čidlo vysokozdvižného vozíku Standardní provedení ROTARYARM 13/15 02/2012

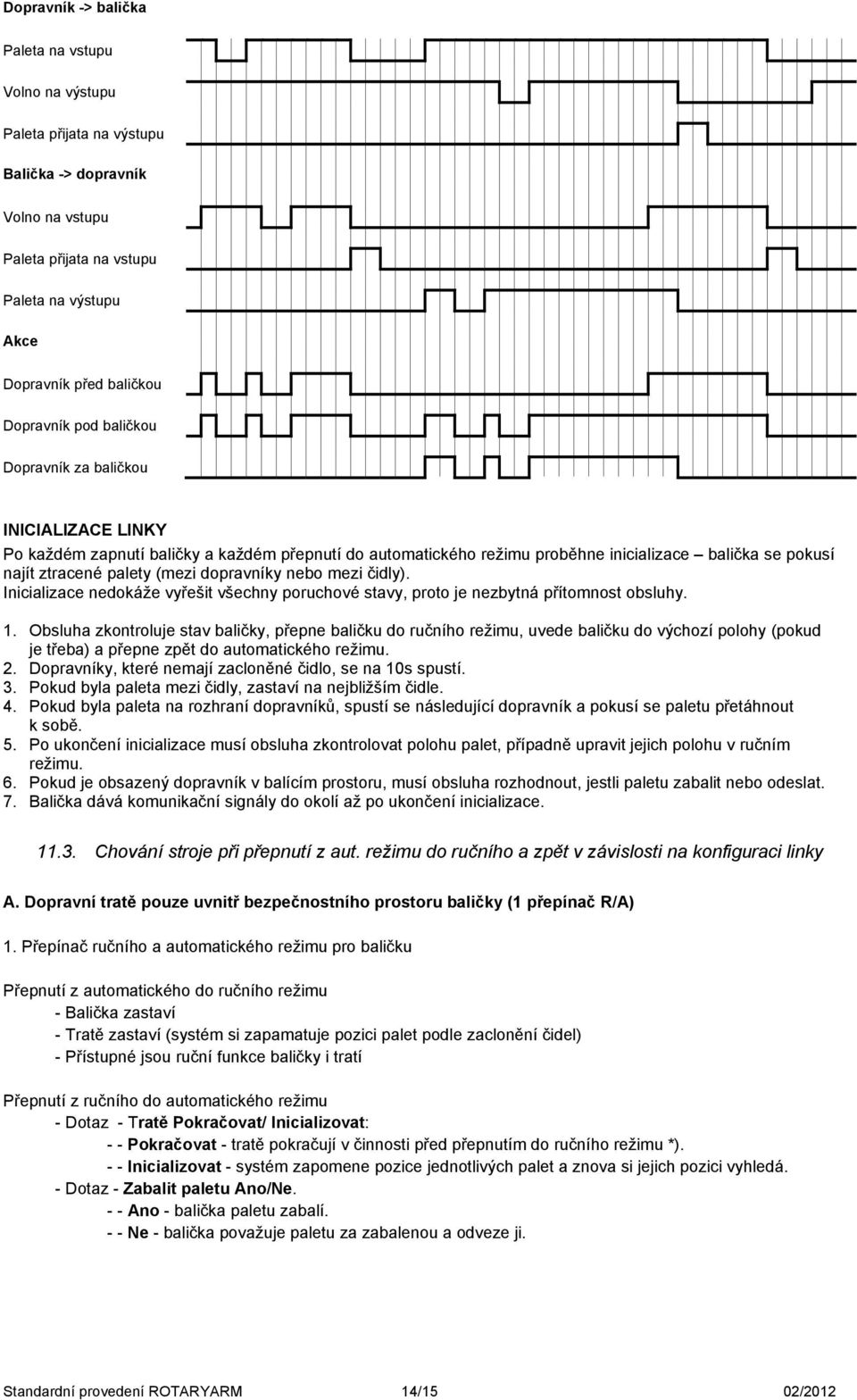

14 Dopravník -> balička Paleta na vstupu Volno na výstupu Paleta přijata na výstupu Balička -> dopravník Volno na vstupu Paleta přijata na vstupu Paleta na výstupu Akce Dopravník před baličkou Dopravník pod baličkou Dopravník za baličkou INICIALIZACE LINKY Po každém zapnutí baličky a každém přepnutí do automatického režimu proběhne inicializace balička se pokusí najít ztracené palety (mezi dopravníky nebo mezi čidly). Inicializace nedokáže vyřešit všechny poruchové stavy, proto je nezbytná přítomnost obsluhy. 1. Obsluha zkontroluje stav baličky, přepne baličku do ručního režimu, uvede baličku do výchozí polohy (pokud je třeba) a přepne zpět do automatického režimu. 2. Dopravníky, které nemají zacloněné čidlo, se na 10s spustí. 3. Pokud byla paleta mezi čidly, zastaví na nejbližším čidle. 4. Pokud byla paleta na rozhraní dopravníků, spustí se následující dopravník a pokusí se paletu přetáhnout k sobě. 5. Po ukončení inicializace musí obsluha zkontrolovat polohu palet, případně upravit jejich polohu v ručním režimu. 6. Pokud je obsazený dopravník v balícím prostoru, musí obsluha rozhodnout, jestli paletu zabalit nebo odeslat. 7. Balička dává komunikační signály do okolí až po ukončení inicializace Chování stroje při přepnutí z aut. režimu do ručního a zpět v závislosti na konfiguraci linky A. Dopravní tratě pouze uvnitř bezpečnostního prostoru baličky (1 přepínač R/A) 1. Přepínač ručního a automatického režimu pro baličku Přepnutí z automatického do ručního režimu - Balička zastaví - Tratě zastaví (systém si zapamatuje pozici palet podle zaclonění čidel) - Přístupné jsou ruční funkce baličky i tratí Přepnutí z ručního do automatického režimu - Dotaz - Tratě Pokračovat/ Inicializovat: - - Pokračovat - tratě pokračují v činnosti před přepnutím do ručního režimu *). - - Inicializovat - systém zapomene pozice jednotlivých palet a znova si jejich pozici vyhledá. - Dotaz - Zabalit paletu Ano/Ne. - - Ano - balička paletu zabalí. - - Ne - balička považuje paletu za zabalenou a odveze ji. Standardní provedení ROTARYARM 14/15 02/2012

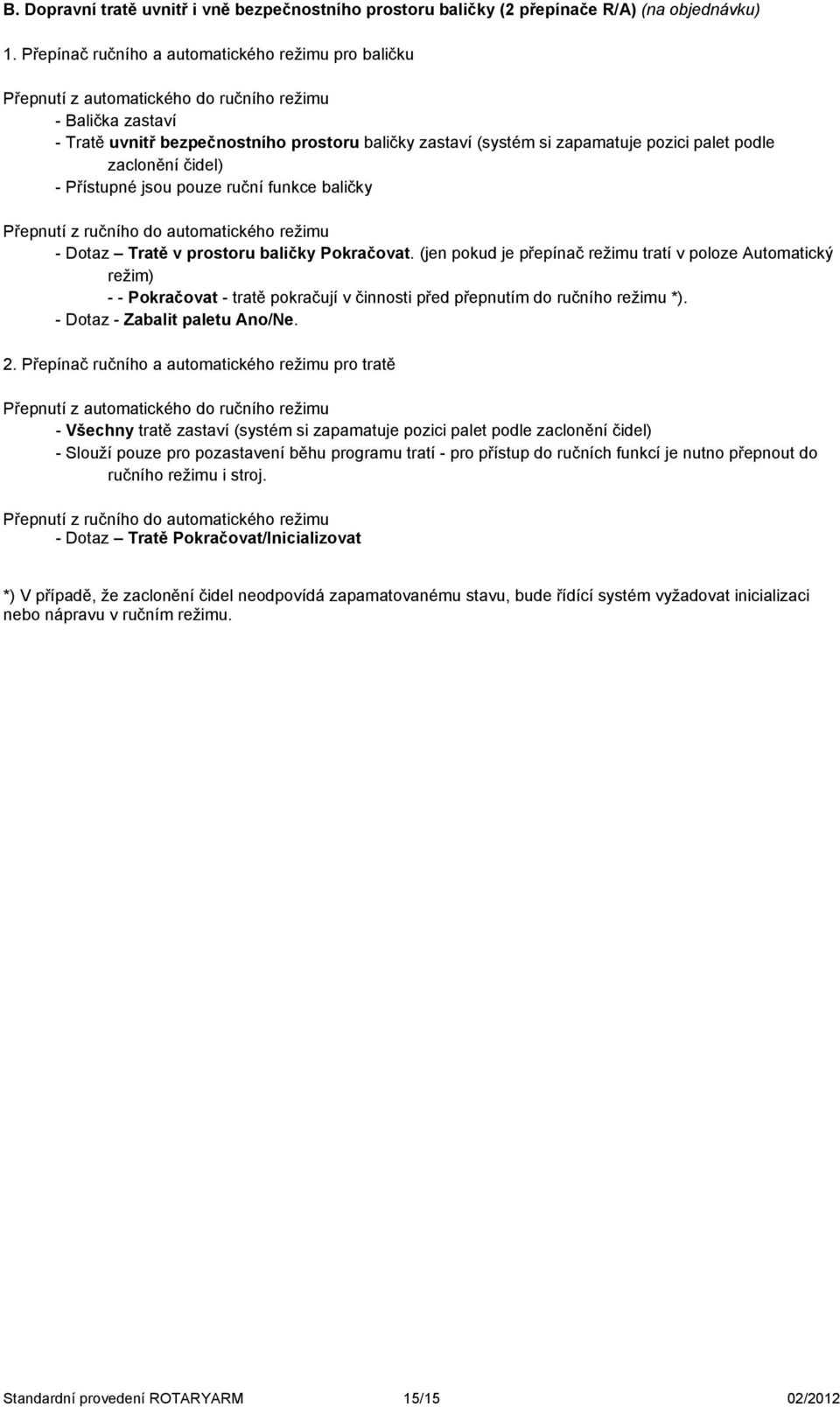

15 B. Dopravní tratě uvnitř i vně bezpečnostního prostoru baličky (2 přepínače R/A) (na objednávku) 1. Přepínač ručního a automatického režimu pro baličku Přepnutí z automatického do ručního režimu - Balička zastaví - Tratě uvnitř bezpečnostního prostoru baličky zastaví (systém si zapamatuje pozici palet podle zaclonění čidel) - Přístupné jsou pouze ruční funkce baličky Přepnutí z ručního do automatického režimu - Dotaz Tratě v prostoru baličky Pokračovat. (jen pokud je přepínač režimu tratí v poloze Automatický režim) - - Pokračovat - tratě pokračují v činnosti před přepnutím do ručního režimu *). - Dotaz - Zabalit paletu Ano/Ne. 2. Přepínač ručního a automatického režimu pro tratě Přepnutí z automatického do ručního režimu - Všechny tratě zastaví (systém si zapamatuje pozici palet podle zaclonění čidel) - Slouží pouze pro pozastavení běhu programu tratí - pro přístup do ručních funkcí je nutno přepnout do ručního režimu i stroj. Přepnutí z ručního do automatického režimu - Dotaz Tratě Pokračovat/Inicializovat *) V případě, že zaclonění čidel neodpovídá zapamatovanému stavu, bude řídící systém vyžadovat inicializaci nebo nápravu v ručním režimu. Standardní provedení ROTARYARM 15/15 02/2012
