ZX2. Rozvád e vysokého nap tí izolované plynem

Transkript

1 ZX2 Rozvád e vysokého nap tí izolované plynem

2 ZX2 Podrobnosti viditelné na první pohled. Kovov kryt, plynot sn Konstrukce Jedno nebo dvousystémové p ípojnice Sk ín z nerezové oceli sva ované laserem Modulární konstrukce Sk ín spojené zásuvkov mi p ípojnicov mi konektory, bez zásahu do plynového systému SF 6 Odleh ení tlaku kanály Systém kabelov ch zástr ek s vnit ním ku elem velikosti 2 nebo 3 Testovací zástr ka velikosti 2 Izolovan plynem SF 6 Prostor p ípojnic je hermeticky uzav en tlakov systém Prostor vypína e je hermeticky uzav en tlakov systém Jedno nebo dvousystémové p ípojnice 12 a 38,5 kv, a do 2500 A a 40 ka V hody Maximální bezpe nost Funk ní prostory odd leny p epá kami Kryty chrání proti p ístupu k nebezpe n m ástem Vysokonap ové ásti naprosto nezávislé na vlivech prost edí Bez vlivu na dielektrickou pevnost a proto nezávislé na nadmo ské v ce Minimální po adavky na prostor Minimální rozm ry rozvád e díky izolaci SF 6 A 70% úspory stavební plochy v porovnání s klasickou konstrukcí rozvád Hospodárnost Maximální dostupnost pro obsluhu Nejdel í ivotnost za ízení pro nezávislost na prost edí Minimální po adavky na údr bu, co p edstavuje velké úspory provozních náklad Del í ivotnost ne u jin ch druh rozvád, co vede k úsporám p ípadn ch nov ch investic Úspory v zastav né plo e a objemu sni ují celkové investi ní a provozní náklady 2

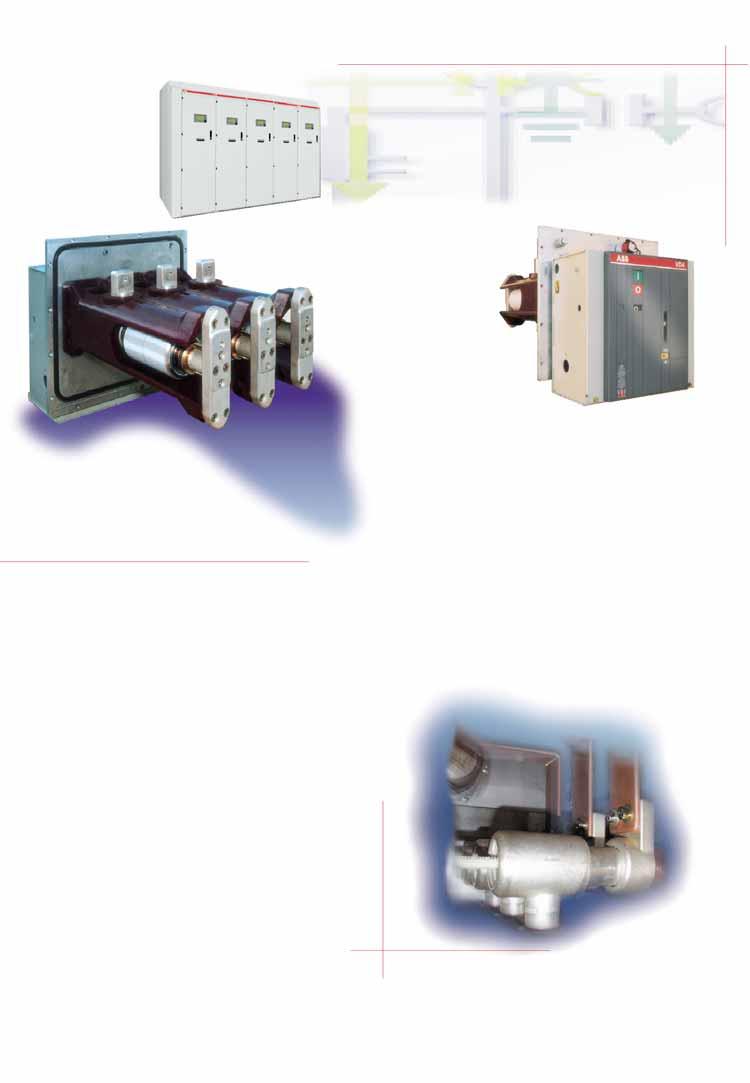

3 ZX2 V provozu v ude tam, kde je vyráb na, distribuována a vyu ívána elektrické energie. 3-polohov odpojova Motoricky ovládan odpojova posuvného typu, se t emi funkcemi P ipojení, odpojení a uzemn ní Poloha odpojení ve st ední poloze Krajní polohy: Odpojova zapnut nebo uzem ova zapnut Zm na polohy v dy bez proudové zát e, spínání jen vypína em Málo aktivních spínacích ástí v plynovém prostoru Pohon instalován mimo plynov prostor Motoricky ovládan izola ní roub pohání pohybliv kontakt Nouzové ru ní ovládání s mechanick m blokováním Detekce polohy bezkontaktními nebo mechanick mi sníma i Mechanické ukazatele polohy Vypína VD4 X Vodorovné uspo ádání pól vypína e Pohon mimo prostor plynu Póly a pohon propojeny plynot sn mi pr chodkami Dodate né uzem ovací funkce v kombinaci s 3-polohov m odpojova em V hody Vypína je kvalitn j í ne uzem ova Vy í po et spínání do zkratu Nedochází ke zne i t ní plynu SF 6 vlivem spínání 3

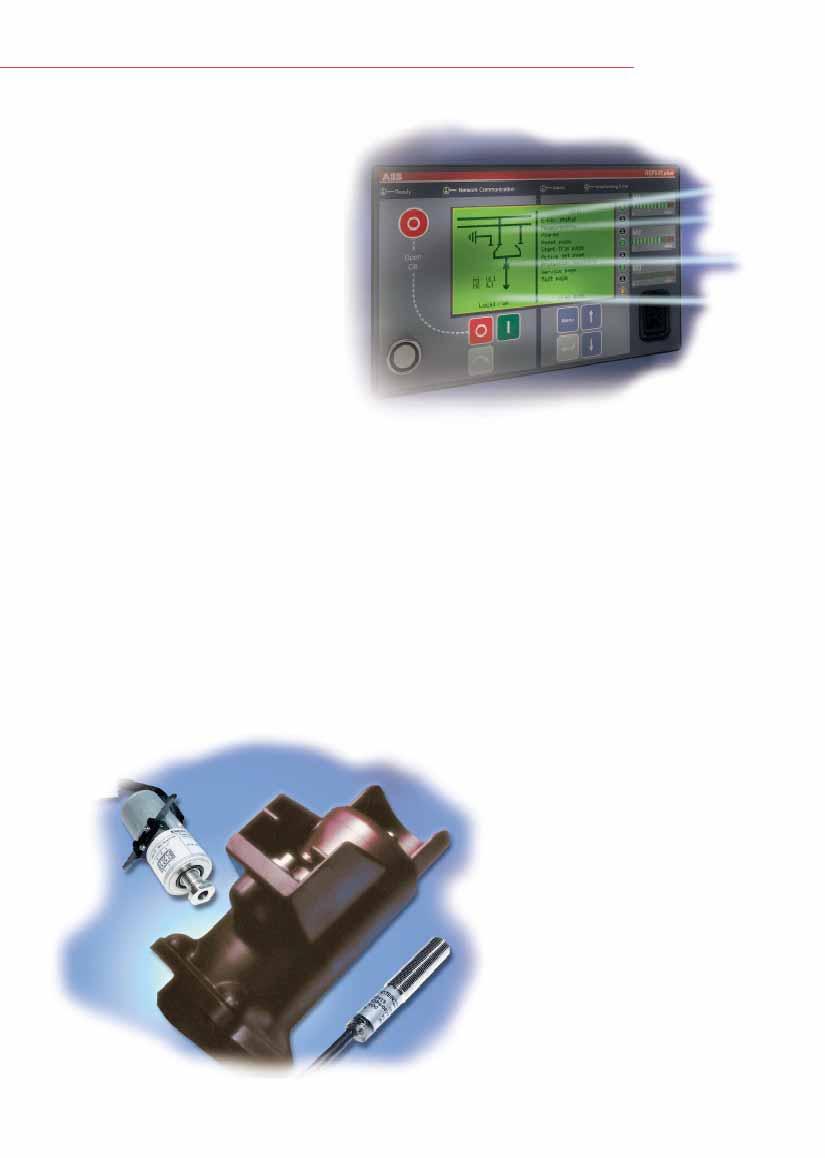

4 ZX2 Klasická nebo digitální ochranná a ídící jednotka ízení a provoz Multifunk ní ochrannou a ídící jednotkou REF542 plus Klasick m systémem ízení Zákazníkem specifikovan m za ízením Ochrana REF542 plus zaji uje v echny ochranné funkce od nadproudové a po distan ní ochranu Nezávislé ochrany Blokovací funkce SW programovatelnou logikou Mo nost elektromagnetického blokování Mo nost mechanického blokování mezi vypína em a 3-polohov m odpojova em Monitorování Moderními bezkontaktními sníma i polohy nebo i mechanick mi spína i Monitorování tlak plynu SF 6 ve v ech prostorách Mo nost rychlého vypnutí p i vnit ním obloukovém zkratu Indikace provozních stav ty i stránky, ka dá s osmi voln programovateln mi LED diodami, ve spojitosti s nezakódovan mi textov mi hlá eními u systému REF542 plus Mo nost hlá ení poruchov mi indika ními árovkami M ení proud a nap tí Senzory uvnit plynem pln n ch prostor M ícími transformátory proudu uvnit plynem pln n ch prostor Pr vlakov mi m ícími transformátory proudu na p ívodních kabelech pod rozvád em M ícími transformátory nap tí umíst n mi v prostoru kabelov ch koncovek Chrán n mi proti ne ádoucímu p ístupu 4 Komunikace Snadné p ipojení na ídící automatiza ní systémy v závislosti na druhu ochrany nebo ídící jednotky

5 ZX2 Dodávka Kompletní sk ín Vyzkou ené ve v robním závod Jednotlivé sk ín jsou p epravní jednotky S plynem SF 6 napln né na jmenovit tlak Vhodné pro manipulaci je ábem nebo vysokozdvi n m vozíkem Instalace Snadná a rychlá instalace Vhodná do prostor s v kou nad 2,5 m Montá na základov rám nebo pomocnou zdvojenou podlahu Jednoduché propojení sk íní pomocí zásuvek Zasouvací kabelové koncovky Uvád ní do provozu Vy kolen mi kvalifikovan mi pracovníky P ím p ístup p es testovací zástr ky pro nap ové nebo proudové zkou ky na míst Bez nutnosti demontá e kabel Bez zásahu do prostoru s plynem Testovací zástr ky lze pou ít pro zkou ení kabel nebo uzemn ní pro p ípad údr by Prohlídka a údr ba Vzhledem k hermeticky uzav en m tlakov m prostor m není nutné dopl ovat plyn SF 6 Za normálních podmínek nevy adují plynové prostory údr bu Prohlídka v prvé ad znamená vizuální kontrolu a funk ní zkou ky Zku enosti ABB Calor Emag Mittelspannung GmbH má zku enosti více ne 35 rok s rozvád i izolovan mi plynem Rozvád e ady ZX jsou úsp n v provozu po celém sv t od roku

6 ZX2 Technické údaje Jmenovité hodnoty podle IEC Nestandardní jmen. hodnoty Jmenovité nap tí kv ,5 Maximální provozní nap tí kv ,5 Jmenovité zku ební st ídavé nap tí kv 28 1) 50 1) Jmenovité zku ební nap tí p i atmosférickém kv ) impulsu V echna nap tí platí pro absolutní tlak izola ního plynu p i 20 C kpa 2) Jmenovit kmito et Hz 50/60 50/60 50/60 50/60 Jmenovit proud p ípojnic A Jmenovit proud pole A Jmenovit v dr n dynamick proud ka Jmenovit v dr n krátkodob proud 3s ka Jmenovit zkratov vypínací proud vypína e ka )..40 3)..40 3) Jmenovit zkratov zapínací proud vypína e Jmenovit sled spínání O-0,3 sec-co-3 min-co 4) Celková doba vypínání ms asi 60 asi 60 asi 60 asi 60 Doba zapínání ms asi 80 asi 80 asi 80 asi 80 Izola ní plyn 5) SF 6 5) SF 6 5) SF 6 5) SF 6 V po tov tlak absolutní, p i 20 C kpa Jmenovit plnicí p etlak, absolutní p i 20 C kpa Minimální provozní p etlak, absolutní p i 20 C kpa Jmenovité p íkony: Motor pro st ádání VA (W) Zapínací cívka VA (W) Vypínací cívka VA (W) Pomocné nap tí V 60, 110, 220 V DC 6) Stupe krytí (IEC 60529, DIN VDE 0470): ásti vysokého nap tí IP 65 IP 65 IP 65 IP 65 Prostor nízkého nap tí IP 4X 7) IP 4X 7) IP 4X 7) IP 4X 7) Teplota okolního vzduchu: Maximální hodnota C Maximální hodnota, pr m r za 24 hod. C Minimální hodnota C Nadmo ská v ka místa instalace 8) m Rozm ry: V ka mm Hloubka mm í ka mm 600/800 9) 600/800 9) 600/800 9) 600/800 9) 1) Vy í hodnoty podle mezinárodních norem podle dohody 7) Vy í hodnoty podle dohody 2) 100 kpa = 1 bar 8) Pro vy í nadmo skou v ku nutno p izp sobit 3) í ka panelu 600 mm do 25 ka jmenovitého zkratového vypínacího proudu 4) Jiné spínací sledy podle dohody 9) 800 mm pro jmen. proud > 1250 A, pro jmenovit 5) Izola ní plyn: hexafluorid sírov zkratov vypínací proud > 25 ka (krom 12 kv) 6) Jiná pomocná nap tí podle dohody 6

7 ZX2. Alternativy pro ka dou situaci. S rozvád i ZX2 je mo né dosáhnout v eho, nebo p izp sobitelné varianty sk íní umo ují tém jakoukoliv konfiguraci. Speciální sk ín pro p izp sobení pot ebám jednoduchého nebo dvojitého systému p ípojnic potom zavr ují tuto adu. Mo nost pou ití systému jednoduch ch nebo dvojit ch p ípojnic. Sk ín ZX2 mají tu v hodu, e je mo no odd lit p ípojnice od odbo ek. Mo nost pou ití pro nap ové rozsahy a do 38,5 kv. V vod Spojka p ípojnic 7

8 P ívod P ívod bez vyp ína e Podélná spojka p ípojnic M ení nap tí Podélná spojka p ípojnic Podélná spojka p ípojnic bez vyp ína e M ení nap tí 8

9 ZX2. Profil budoucnosti. P i pohledu na ez sk ín je jasn vid t odd lení mezi funk ními prostory p ípojnic I a II a p íslu n mi v vodními poli. Krom t chto hlavních prostor jsou je t dal í následující prostory. prostor nízkého nap tí s ídícím modulem nebo ochranou prostor pohon odpojova e prostory pro pasivní bezpe nostní systémy uspo ádané jako tlakové odleh ovací kanály Dvojit systém p ípojnic pro 2000 A 1 HMI displej ídícího modulu REF542 plus 2 Pohon 3-polohového odpojova e 3 3-polohov odpojova 4 Tepeln kompenzovan sníma tlaku plynu 5 Pohon vyp ína e 6 Kabelové zásuvky 7 Kabelová zástr ka 8 ídící modul REF542 plus 9 Senzor nap tí 10 Senzor proudu se zásuvkou 11 Bezpe nostní membrána 12 Bezpe nostní kanál pro odleh ení tlaku 13 Vypína 14 Indika ní panel kapacitního d li e nap tí 15 P ípojnice _ Izola ní plyn SF 6 9
