MRAZNIČKA MODEL CIV-820

Transkript

1 MRAZNIČKA MODEL CIV-820 Návod k použití CH 55

2 Děkujeme vám za důvěru, že jste si vybrali ke koupi právě náš spotřebič. Přejeme vám hodně radosti při jeho používání. Mraznička je určena k použití v domácnosti. V mrazničce se zmrazují čerstvé potraviny a uchovávají mražené potravin po delší dobu (až jednoho roku, což závisí na druhu potraviny). Před uvedením do provozu Návod k použití Návod k vestavbě Naše starost o životní prostředí Úspora energie Důležité pokyny Doba uchování potravin při výpadku proudu Likvidace staré mrazničky Instalace a připojení Výběr místa Připojení do elektrické sítě Výškové nastavení mrazničky Popis mrazničky Ovládání mrazničky Ovládací panel spínač ZAP/VYP (1) spínač k zapnutí trvalého provozu (2) spínač k vypnutí varovného signálu (3) Použití mrazničky Zapnutí prázdné mrazničky Zmrazování čerstvých potravin Skladování mražených potravin Rozmrazování mražených potravin Čištění a údržba Odmrazování mrazničky Čištění mrazničky Odstraňování eventuálních funkčních poruch

3 Před uvedením do provozu Než připojíte mrazničku do elektrické sítě, nechte ji stát alespoň 2 hodiny na místě, abyste vyloučili možnost, že by eventuálně došlo k poruše chladicího systému způsobené dopravou spotřebiče. Mrazničku nejdříve umyjte, zvláště důkladně umyjte její vnitřek (řiďte se pokyny v kapitole Čištění a údržba). Návod k použití Návod k použití je určen pro uživatele. Obsahuje popis mrazničky a rady k jejímu správnému a bezpečnému ovládání. Návod je určen pro různé typy a modely mrazniček a popisuje tedy i funkce a vybavení, které se vašeho spotřebiče netýkají. Návod k vestavbě K integrovaným mrazničkám je přiložen také návod k vestavbě. Tento návod je určen pro odborníka, který instaluje mrazničku do kuchyňské skříňky. Naše starost o životní prostředí Na obal spotřebiče používáme ekologické materiály, které lze bez rizika, že by poškodily životní prostředí, znovu zpracovat (recyklovat), deponovat nebo zlikvidovat. Obalové materiály jsou odpovídajícím způsobem označeny. Jakmile už mrazničku nebudete používat a jen by vám překážela, postarejte se o to, aby nezatížila naše životní prostředí. Odevzdejte ji na oprávněném sběrném místě použitých elektrických zařízení (viz kapitola Likvidace starého spotřebiče). Úspora energie Neotvírejte dveře mrazničky častěji, než je nezbytně nutné. To je zvláště důležité za teplého a vlhkého počasí. Postarejte se o to, aby dveře mrazničky byly otevřeny jen co nejkratší dobu. Zkontrolujte čas od času, zda je mraznička dost ochlazená (zda vzduch dobře cirkuluje větracími otvory v ovládacím panelu v soklu mrazničky). Jakmile to používání mrazničky a okolnosti umožní, přetočte termostat z vyšší polohy na nižší. Pokud to není nutné, nepoužívejte trvalý provoz mrazničky, případně ji přepněte na plně automatický způsob provozu, jakmile to bude možné. Před vložením potravin do mrazničky je nechte vychladnout na pokojovou teplotu. Vrstva ledu a námrazy zvyšuje spotřebu energie, a proto byste ji měli odstranit, jakmile dosáhne tloušťky 3 5 mm. Vadné nebo nedostatečné těsnění dveří může zvyšovat spotřebu energie, a proto byste je měli včas a odpovídajícím typem vyměnit. Větrací otvory na spodu mrazničky by měly být stále čisté a bez prachu (řiďte se pokyny v kapitole Čištění mrazničky). Nedodržování pokynů z kapitol Instalace mrazničky a Úspora energie může způsobit vyšší spotřebu energie. 3

4 Důležité pokyny Tento přístroj nesmějí používat osoby (včetně dětí) se sníženými fyzickými, smyslovými nebo mentálním schopnostmi nebo s nedostatečnými zkušenostmi či znalostmi, pokud nejsou pod dohledem nebo nejsou řádně poučené o používání spotřebiče osobou odpovědnou za jejich bezpečnost. Nedovolte dětem, aby spotřebič používaly jako hračku. Stejné doporučení platí také při používání spotřebiče ze strany nezletilých osob. Pokud máte doma starou chladničku nebo mrazničku, kterou nepotřebujete a má zámek (dveřní zámek nebo západku), který nejde zevnitř otevřít, měli byste zajistit nepoužitelnost tohoto zámku. Tím ochráníte děti před tím, aby se ve spotřebiči zavřely. Novou mrazničku připojte podle předpisů do sítě (řiďte se pokyny v kapitole Připojení do elektrické sítě). Za provozu se nedotýkejte vlhkýma nebo mokrýma rukama chladicích ploch spotřebiče. Hrozí nebezpečí, že vám na chladicích plochách přimrzne pokožka. V žádném případě nezmrazujte nápoje v lahvích (zvláště šumivé jako minerálka, pivo, kola apod.). Při zmrazování se zvětší objem nápoje a láhev může prasknout. Nekonzumujte přímo zmrzlé potraviny (chléb, ovoce, zeleninu), hrozí nebezpečí vzniku popálenin chladem. Když se vám zápach nebo barva některé potraviny bude zdát podezřelá, raději ji vyhoďte. Její konzumace by pro vás mohla být nebezpečná. Před každou opravou (kterou má provádět odborník) a před každým čištěním odpojte mrazničku ze sítě. Neodmrazujte mrazničku v žádném případě pomocí elektrických spotřebičů (např. fénu) a nepoužívejte žádné ostré předměty k odstranění námrazy. Používejte jen přiložené nebo výrobcem povolené pomůcky. V zájmu ochrany životního prostředí dávejte pozor na to, abyste nepoškodili zadní stěnu spotřebiče (srážník nebo potrubí při transportu starého spotřebiče) nebo chladicí systém uvnitř mrazničky. Mraznička obsahuje také chladivo a olej, a proto by se měl vadný spotřebič zlikvidovat podle požadavků ekologické bezpečnosti (viz kapitola Naše starost o životní prostředí). Pokud je poškozen přívodní kabel tohoto spotřebiče, musí ho z bezpečnostních důvodů vyměnit jen výrobce nebo jeho servis nebo osoba s požadovanou kvalifikací. Typový štítek se nachází uvnitř mrazničky na pravé straně. Informace týkající se správné likvidace elektrických a elektronických spotřebičů Po ukončení doby životnosti nesmí být výrobek odklizen společně s běžným domácím odpadem. Můžete jej bezplatně odevzdat na specializovaná místa zpětného odběru. Bližší informace získáte u Vašeho prodejce nebo na Oddělená likvidace elektrospotřebičů znamená prevenci negativních vlivů na životní prostředí a na zdraví, které způsobuje nevhodná likvidace, umožňuje recyklaci jednotlivých materiálů a tím i významnou úsporu energií a surovin. Aby se zdůraznily povinnosti spolupracovat při separovaném sběru, je na výrobku grafický symbol, který označuje doporučení nepoužít na jeho likvidaci tradiční kontejnery. Doba uchování potravin při výpadku proudu V případě funkční poruchy nebo při výpadku proudu neotvírejte dveře mrazničky, kromě případů, kdy porucha trvá déle než 15 hodin. Likvidace staré mrazničky Dosloužilou mrazničku je třeba ihned přestat používat. Zajistěte nepoužitelnost eventuálního dveřního zámku nebo západky, aby se do mrazničky nemohly zavřít děti. Všechny chladničky a mrazničky obsahují také chladivo a jiné látky, které vyžadují speciální likvidaci. Proto byste se měli při likvidaci staré mrazničky spojit s příslušným a kvalifikovaným komunálním podnikem, nebo se na něj informovat na svém obecním úřadě nebo u svého prodejce. V zájmu ochrany životního prostředí dávejte pozor na to, abyste nepoškodili potrubí na zadní stěně mrazničky. Dbejte na to, aby se nepoškodilo potrubí v zadní části mrazničky, aby nedošlo k zatížení životního prostředí. 4

5 Instalace a připojení Výběr místa Mrazničku postavte do suché, pravidelně větrané místnosti. Povolená teplota místnosti pro bezvadný provoz mrazničky je podmíněna provedením (třídou). Tyto údaje jsou uvedeny na typovém štítku. Mraznička nemá stát bezprostředně vedle zdrojů tepla (např. sporáku, otopných těles, zásobníku teplé vody aj.) a musí se chránit před přímými slunečními paprsky. Mraznička má stát minimálně 3 cm od elektrického nebo plynového sporáku, případně 30 cm od kamen. Pokud je tato vzdálenost menší, je třeba použít tepelně izolační desku. Třída Pokojová teplota SN (subnormální) od + 10 C do + 32 C N (normální) od + 16 C do + 32 C Připojení do elektrické sítě Mraznička je připojena do elektrické sítě přívodním kabelem. Zásuvka musí být opatřena zemnicím kontaktem (zásuvka s ochranným kontaktem). Předepsané napětí a frekvence jsou uvedeny na typovém štítku mrazničky. Připojení do elektrické sítě a uzemnění musí být provedeno podle platných norem a předpisů. Mraznička odolává krátkodobým výkyvům napětí v rozsahu od 6 % do + 6 %. Nastavení výšky mrazničky Tato mraznička má 4 výškově nastavitelné nožičky, které umožňují nastavení výšky od 82 cm do 90 cm. Nastavení výšky proveďte před vestavbou mrazničky. Výška by měla být nastavena tak, aby se vrchní část mrazničky nacházela těsně pod pracovní deskou (viz Návod k vestavbě). 5

6 Popis mrazničky Mrazicí prostor (1) Mrazicí prostor je určen ke zmrazování čerstvých potravin. Skladovací koš (2) Ve skladovacím koši se uchovávají zmražené potraviny. Ovládací panel (3) (Viz kapitola Ovládání mrazničky!) Ovládání mrazničky Mraznička se ovládá pomocí spínačů zabudovaných ve spodní části spotřebiče a termostatem. Ovládací panel 1 spínač ZAP/VYP (zelená kontrolka) 2 spínač k zapnutí trvalého provozu (žlutá kontrolka) 3 spínač k vypnutí varovného signálu (červená kontrolka) Spínač ZAP/VYP Mraznička je zapnutá svítí zelená kontrolka. Mraznička je vypnutá zelená kontrolka nesvítí. Spínač k zapnutí trvalého provozu (2) Tímto spínačem můžete zapnout buď trvalý provoz nebo plně automatický provoz mrazničky. Trvalý provoz svítí žlutá kontrolka. Chladicí systém je nepřetržitě v provozu. Tento způsob provozu je třeba zvolit tehdy, když se zmrazuje větší množství čerstvých potravin, nebo se mražené potraviny mají zmrazovat na ještě nižší teplotu. 6

7 Plně automatický provoz žlutá kontrolka nesvítí. Teplota uvnitř mrazničky se reguluje termostatem, který automaticky zapíná a vypíná chladicí systém. Frekvence spínání chladicího systému závisí na poloze termostatu (nastavení termostatu), na frekvenci otvírání dveří a na okolní teplotě. Spínač k vypnutí varovného signálu, červená kontrolka (3) Stisknutím tohoto spínače se vypne varovný signál, který se zapne při příliš vysoké teplotě uvnitř mrazničky (svítí červená kontrolka), nebo při zaprášení srážníku (červená kontrolka nesvítí). Držte se pokynů v kapitole Odstraňování poruch. Nastavení teploty Při plně automatickém druhu provozu se teplota uvnitř mrazničky reguluje termostatem. Nejvhodnější nastavení termostatu je uprostřed mezi polohami max (7) a min (1). Nastavení směrem na max (7) se doporučuje jen tehdy, když je potřebné rychlé ochlazení před vložením menšího množství čerstvých potravin, nebo když chcete přizpůsobit provoz mrazničky pokojové teplotě. Nastavení směrem na min (1) zvolte tehdy, když chcete šetřit energií za předpokladu, že je v mrazničce menší množství potravin. Teplotu v mrazničce ovlivňují změny okolní teploty. Podle toho byste měli také přizpůsobit nastavení termostatu. Použití mrazničky Zapnutí prázdné mrazničky Mrazničku zapněte. Jelikož je uvnitř vysoká teplota, ozve se akustický varovný signál. Stisknutím spínače varovný signál vypněte. Stisknutím spínače (2) zvolte trvalý provoz. Rozsvítí se všechny tři kontrolky. Jakmile po několika hodinách zhasne červená kontrolka, vložte do mrazničky čerstvé potraviny. Zmrazování čerstvých potravin Rozhodující vliv na kvalitu uchovávaných potravin má správné používání mrazničky, vhodné obaly potravin, udržování odpovídající teploty a dodržování hygienických předpisů. V mrazničce byste měli zmrazovat jen takové potraviny, které jsou ke zmrazování vhodné a snášejí nízké teploty. Potraviny mají být čerstvé a kvalitní. Zvolte obal vhodný pro danou potravinu a řádně ji zabalte. Obal nesmí propouštět vzduch a vlhkost, aby nedocházelo k vyschnutí obsahu a ke ztrátám vitaminů. Fólie a sáčky musejí být měkké a tvárné, aby těsně přiléhaly k obsahu. Zabalené potraviny bystě měli opatřit údaji o druhu a množství potraviny a o datu zmražení. Je velmi důležité, aby se potraviny zmrazily co nejrychleji. Proto doporučujeme, aby balíčky nebyly příliš velké a aby potraviny byly před zmrazováním ochlazené. Množství čerstvých potravin, které lze najednou zmrazit za 24 hodin, je uvedeno na typovém štítku. Pokud byste chtěli zmrazovat větší množství potravin, projeví se to negativně na kvalitě zmrazování i na kvalitě potravin již zmražených. 7

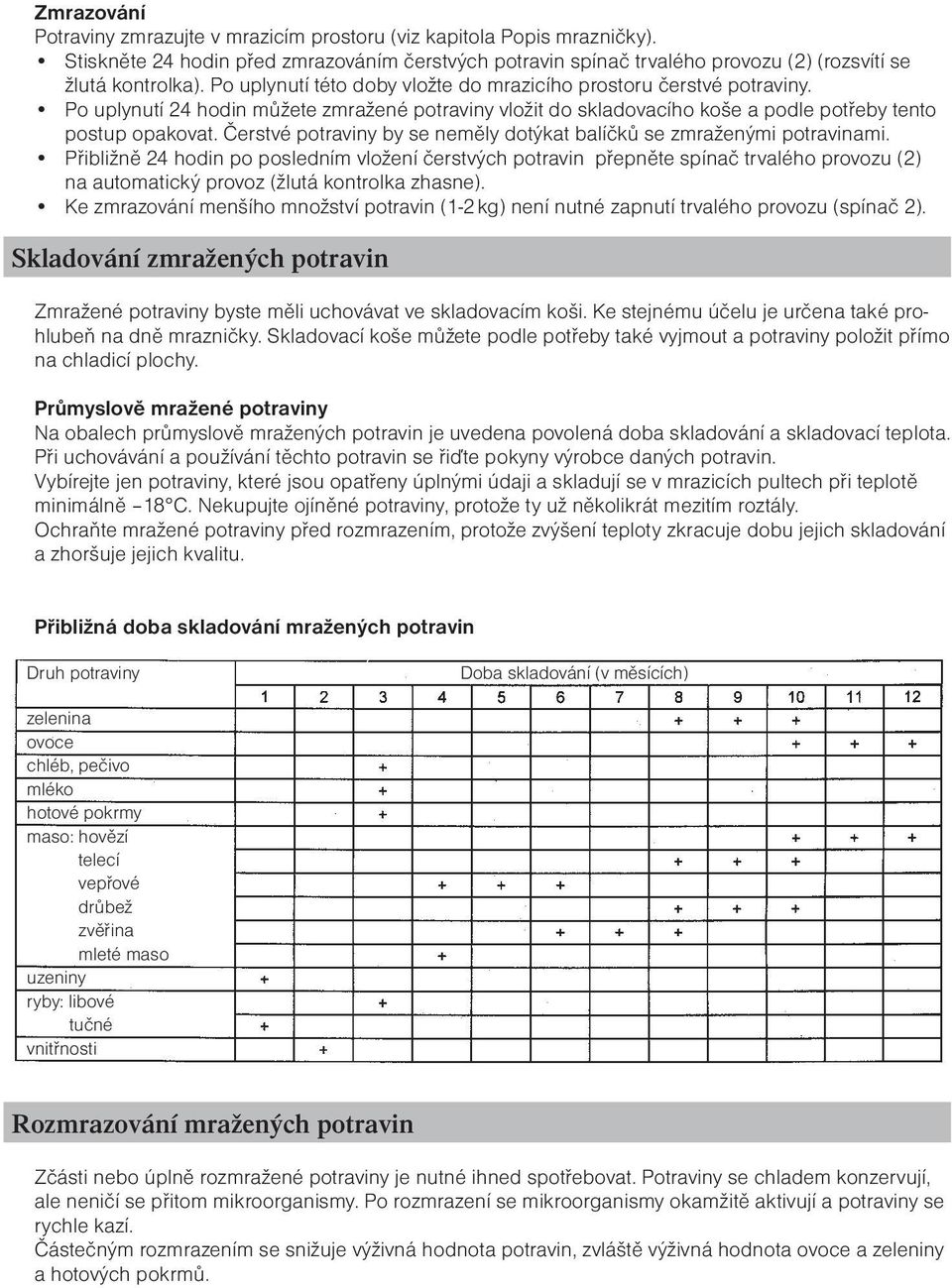

8 Zmrazování Potraviny zmrazujte v mrazicím prostoru (viz kapitola Popis mrazničky). Stiskněte 24 hodin před zmrazováním čerstvých potravin spínač trvalého provozu (2) (rozsvítí se žlutá kontrolka). Po uplynutí této doby vložte do mrazicího prostoru čerstvé potraviny. Po uplynutí 24 hodin můžete zmražené potraviny vložit do skladovacího koše a podle potřeby tento postup opakovat. Čerstvé potraviny by se neměly dotýkat balíčků se zmraženými potravinami. Přibližně 24 hodin po posledním vložení čerstvých potravin přepněte spínač trvalého provozu (2) na automatický provoz (žlutá kontrolka zhasne). Ke zmrazování menšího množství potravin (1-2 kg) není nutné zapnutí trvalého provozu (spínač 2). Skladování zmražených potravin Zmražené potraviny byste měli uchovávat ve skladovacím koši. Ke stejnému účelu je určena také prohlubeň na dně mrazničky. Skladovací koše můžete podle potřeby také vyjmout a potraviny položit přímo na chladicí plochy. Průmyslově mražené potraviny Na obalech průmyslově mražených potravin je uvedena povolená doba skladování a skladovací teplota. Při uchovávání a používání těchto potravin se řiďte pokyny výrobce daných potravin. Vybírejte jen potraviny, které jsou opatřeny úplnými údaji a skladují se v mrazicích pultech při teplotě minimálně 18 C. Nekupujte ojíněné potraviny, protože ty už několikrát mezitím roztály. Ochraňte mražené potraviny před rozmrazením, protože zvýšení teploty zkracuje dobu jejich skladování a zhoršuje jejich kvalitu. Přibližná doba skladování mražených potravin Druh potraviny Doba skladování (v měsících) zelenina ovoce chléb, pečivo mléko hotové pokrmy maso: hovězí telecí vepřové drůbež zvěřina mleté maso uzeniny ryby: libové tučné vnitřnosti Rozmrazování mražených potravin Zčásti nebo úplně rozmražené potraviny je nutné ihned spotřebovat. Potraviny se chladem konzervují, ale neničí se přitom mikroorganismy. Po rozmrazení se mikroorganismy okamžitě aktivují a potraviny se rychle kazí. Částečným rozmrazením se snižuje výživná hodnota potravin, zvláště výživná hodnota ovoce a zeleniny a hotových pokrmů.

9 Čištění a údržba Odmrazování mrazničky Uvnitř mrazničky se tvoří námraza, kterou musíte odmrazit, když dosáhne tloušťky 3 5 mm. Zapněte 24 hodin před odmrazováním spínač trvalého provozu (2) (rozsvítí se žlutá kontrolka), aby se potraviny ještě více ochladily. Po uplynutí této doby vyjměte mražené potraviny z mrazničky a zajistěte je tak, aby nerozmrzly. Chladničku odpojte ze sítě! Nepoužívejte při odmrazování žádné spreje, protože mohou poškodit plastové součásti, nebo jsou zdraví škodlivé. Vodu, která se nahromadí v prohlubni na dně mrazničky, vysajte houbou, nebo velmi savým hadříkem. Čištění mrazničky Před čištěním odpojte mrazničku ze sítě! Při čištění nepoužívejte žádné agresivní čisticí prostředky, protože by mohly poškodit povrch. Při mytí dbejte na to, abyste úplně odstranily všechny zbytky čisticích prostředků. Vnější stěny mrazničky se myjí vodou a tekutým čisticím prostředkem. Povrchy opatřené nátěrem vyčistěte měkkým hadříkem a čisticím prostředkem s obsahem alkoholu (např. čisticím prostředkem na sklo). Můžete použít také alkohol (etanol nebo izopropylalkohol). K čištění plastových a natřených částí mrazničky nejsou vhodné abrazivní nebo speciální agresivní čisticí prostředky, jako např. ošetřovací prostředky na nerez. Vnitřek mrazničky umyjte vlažnou vodou, do které přidáte trochu octa. Občas vyčistěte nebo vysajte vysavačem větrací otvory v soklu mrazničky. Když je zaprášený srážník, ozve se akustický varovný signál. Můžete ho vypnout stisknutím spínače k vypnutí varovného signálu (3). Čištění srážníku Prach ze srážníku vysajte vysavačem: Sáhněte dvěma prsty do větracích otvorů v ovládacím panelu v soklu a povolte západku. Sejměte ovládací panel. Sejměte krycí lištu ze soklu kuchyňské skříňky. Vytáhněte nádobu s kondenzátem. Vysajte vysavačem prach ze srážníku. Namontujte znovu v obráceném pořadí nádobu na kondenzát a ovládací panel. Po vyčištění připojte mrazničku znovu do sítě, zapněte ji a znovu do ní vložte potraviny. Občasné čištění srážníku Pokud chcete, aby mraznička lépe fungovala a spotřebovala méně energie, doporučujeme vám, abyste občas setřeli prach ze srážníku a také ze zadní stěny mrazničky. Před čištěním odpojte mrazničku ze sítě. Vyjměte z mrazničky potraviny. Sejměte krycí lištu ze soklu kuchyňské skříňky. Povolte šrouby, kterými je mraznička připevněna k pracovní desce kuchyňské skříňky. Vytáhněte mrazničku ven, abyste mohli vyčistit srážník na zadní stěně mrazničky. Povolte šrouby na krytu srážníku a kryt sejměte. Otřete prach a nečistoty ze srážníku. Po vyčištění připojte mrazničku znovu do sítě, zapněte ji a znovu do ní vložte potraviny. 9

10 Odstavení mrazničky 10 Pokud nebudete mrazničku delší dobu používat, odpojte mrazničku ze sítě, vyjměte potraviny, odmrazte ji a umyjte. Dveře mrazničky nechte pootevřené. Odstraňování eventuálních funkčních poruch Během provozu mrazničky může dojít k provozním poruchám. Uvádíme jen některé poruchy, které jsou většinou důsledkem nesprávného používání a které můžete sami odstranit. Po připojení do sítě mraznička nefunguje. Zkontrolujte, zda je zásuvka pod napětím a zda je mraznička zapnutá (svítí zelená kontrolka). Akustický varovný signál, svítí červená kontrolka Při vysoké teplotě uvnitř mrazničky se rozsvítí červená varovná kontrolka a zazní akustický varovný signál. Můžete ho vypnout stisknutím spínače k vypnutí varovného signálu (3). Když varovná kontrolka zhasne, je uvnitř mraznička obnovena správná teplota. Při dalším zvýšení teploty uvnitř mrazničky se znovu rozsvítí červená kontrolka a zazní akustický varovný signál. Příčiny výše jmenovaných jevů: Příliš časté otevírání dveří, nebo jsou dveře příliš dlouho otevřené. Dveře nejsou správně zavřené (cizí předmět mezi dveřmi a rámem, vysazené dveře, poškozené těsnění...) Delší výpadek proudu. Do mrazničky jste vložili příliš mnoho čerstvých potravin najednou. Akustický varovný signál, červená kontrolka nesvítí Při zaprášení srážníku nebo větracích otvorů v soklu mrazničky zazní akustický varovný signál. Můžete ho vypnout stisknutím spínače k vypnutí varovného signálu (3). Vyčistěte srážník a větrací otvory v soklu mrazničky (řiďte se pokyny v kapitole Čištění mrazničky). Chladicí systém je už delší dobu nepřetržitě v provozu. Je zapnutý trvalý provoz (svítí žlutá kontrolka). Stisknutím spínače (2) vypněte trvalý provoz (žlutá kontrolka zhasne). Nedostatečné chlazení kompresoru a srážníku. Akustický varovný signál na to upozorňuje. Zkontrolujte cirkulaci vzduchu větracími otvory v soklu mrazničky, případně vysajte prach ze srážníku. Řiďte se pokyny v kapitole Čištění mrazničky. Ztížené otvírání dveří Když chcete otevřít dveře mrazničky, které jste před krátkou dobou zavřeli, může dojít k tomu, že se budou otvírat jen ztěžka. Během otvírání dveří unikne z mrazničky totiž trochu chladného vzduchu, který nahradí teplý vzduch z okolí. Při ochlazení tohoto vzduchu vznikne podtlak, který ztěžuje otvírání dveří. Po několika minutách (1 3 minuty) se tento stav upraví a dveře se vám podaří znovu bez potíží otevřít. Provozní zvuky Chlazení v mrazničkách umožňuje chladicí systém s kompresorem, který se projevuje určitými zvuky. Intenzita těchto zvuků závisí na umístění mrazničky, jejím používání a stáří. Během provozu kompresoru se může ozývat bublavý zvuk, v klidovém stavu kompresoru je naopak slyšet proudění kapaliny. To je normální a nijak to neovlivňuje životnost spotřebiče. Po uvedení mrazničky do provozu se mohou provozní zvuky kompresoru a proudění kapaliny ozývat hlasitěji. Není to známka poruchy a nijak to neovlivňuje životnost spotřebiče. Při dalším provozu se intenzita těchto zvuků pomalu snižuje.

11 Informační list Obchodní značka FAGOR Model (typ) CIV-820 Typ spotřebiče 8 Třída energetické účinnosti [1] A+ Spotřeba el. energie [2] kwh/rok 182 Čistý úložný objem chladničky l Čistý úložný objem mrazničky l 86 Počet hvězdiček 4 Doba náběhu teploty (skladování) hod 17 Mrazící výkonnost Kg/24hod 8 Třída klimatu Hluk [3] db(a) 42 N/ST Poznámky k tabulce: [1] Na stupnici od A (vyšší) po G (nižší). [2] Spotřeba el. enargie je výsledkem zkoušky dle mezinárodních norem. Skutečná spotřeba je závislá na umístění a používání spotřebiče včetně otvírání dveří. [3] Deklarovaná hladina akustického výkonu vyzařovaného spotřebičem a šířeného vzduchem ZMĚNY, KTERÉ NEOVLIVŇUJÍ FUNKCI SPOTŘEBIČE, JSOU VYHRAZENY. 11
