INFOCAL 6 Kalkulátor tepla

Transkript

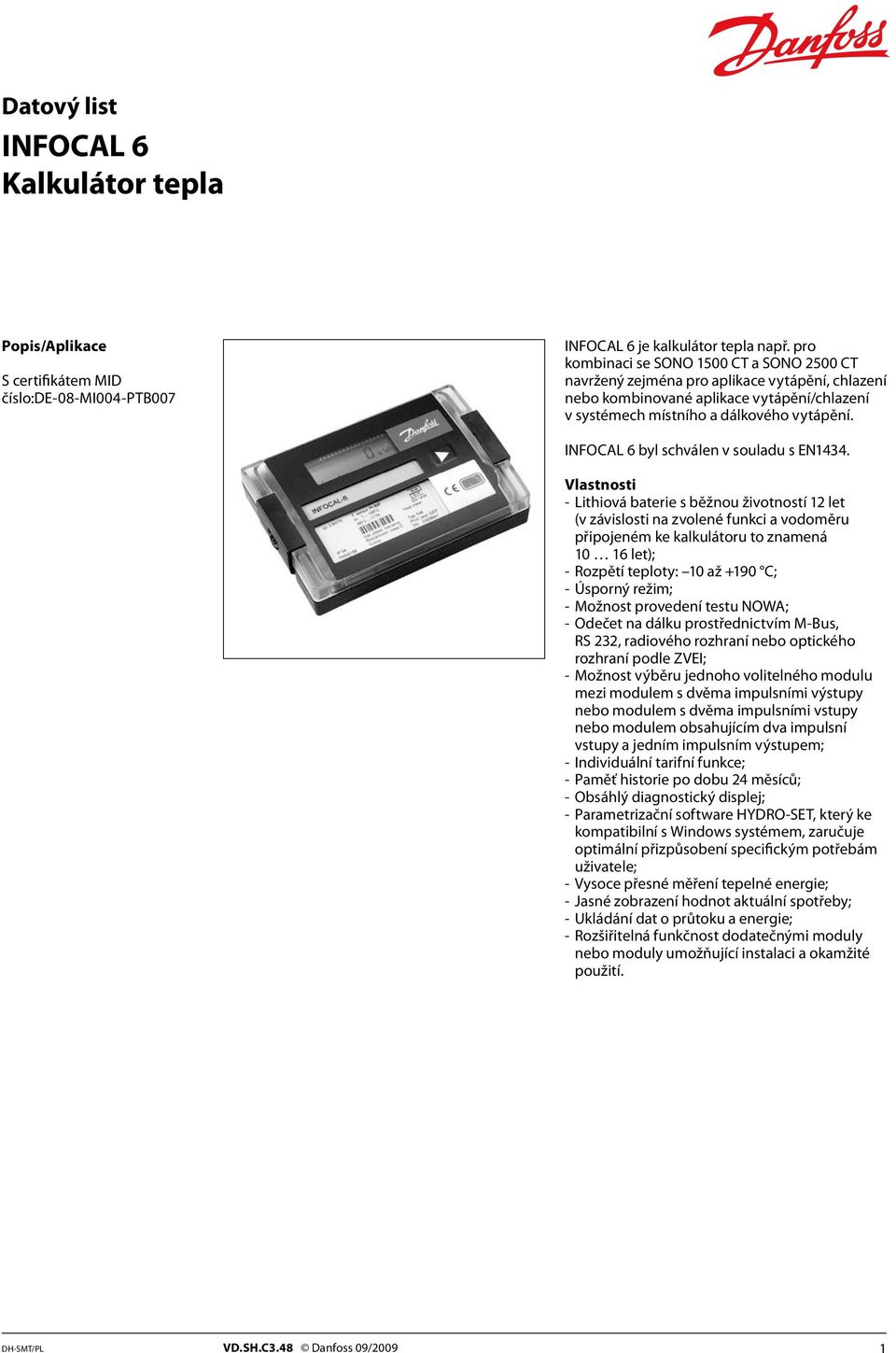

1 INFOCAL 6 Kalkulátor tepla Popis/Aplikace S certifikátem MID číslo:de-08-mi004-ptb007 INFOCAL 6 je kalkulátor tepla např. pro kombinaci se SONO 1500 CT a SONO 2500 CT navržený zejména pro aplikace vytápění, chlazení nebo kombinované aplikace vytápění/chlazení v systémech místního a dálkového vytápění. INFOCAL 6 byl schválen v souladu s EN1434. Vlastnosti - Lithiová baterie s běžnou životností 12 let (v závislosti na zvolené funkci a vodoměru připojeném ke kalkulátoru to znamená let); - Rozpětí teploty: 10 až +190 C; - Úsporný režim; - Možnost provedení testu NOWA; - Odečet na dálku prostřednictvím M-Bus, RS 232, radiového rozhraní nebo optického rozhraní podle ZVEI; - Možnost výběru jednoho volitelného modulu mezi modulem s dvěma impulsními výstupy nebo modulem s dvěma impulsními vstupy nebo modulem obsahujícím dva impulsní vstupy a jedním impulsním výstupem; - Individuální tarifní funkce; - Paměť historie po dobu 24 měsíců; - Obsáhlý diagnostický displej; - Parametrizační software HYDRO-SET, který ke kompatibilní s Windows systémem, zaručuje optimální přizpůsobení specifickým potřebám uživatele; - Vysoce přesné měření tepelné energie; - Jasné zobrazení hodnot aktuální spotřeby; - Ukládání dat o průtoku a energie; - Rozšiřitelná funkčnost dodatečnými moduly nebo moduly umožňující instalaci a okamžité použití. DH-SMT/PL VD.SH.C3.48 Danfoss 09/2009 1

2 Popis/Aplikace, pokračování INFOCAL 6 je vhodný pro tyto 3 typy aplikací: Vytápění Aplikace dálkového vytápění/kotle Chlazení Vytápění Kombinovaná aplikace vytápění/chlazení Chlazení Chladící aplikace DH-SMT/PL VD.SH.C3.48 Danfoss 09/2009 2

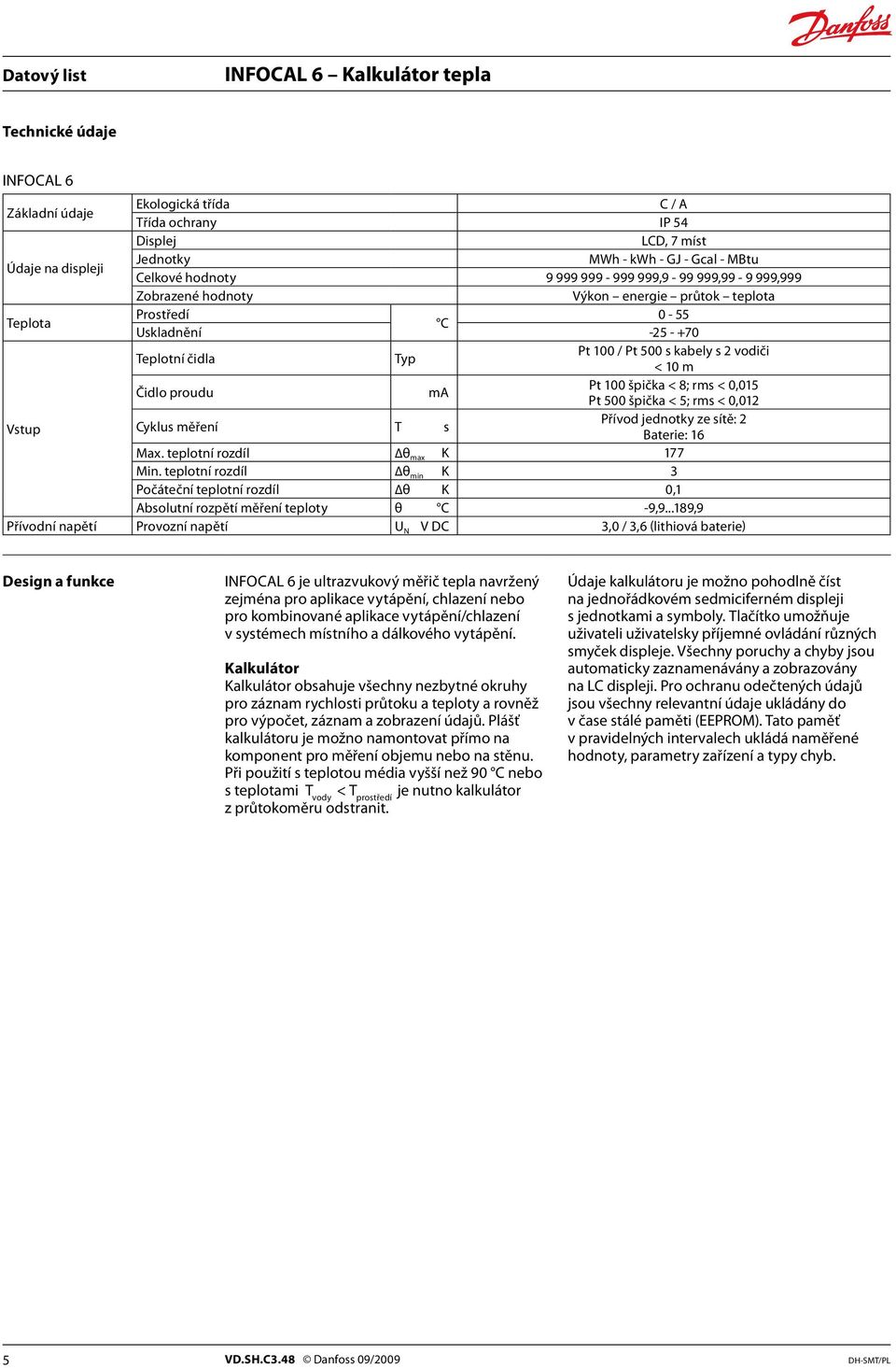

3 Objednávání AAA BB - C D E F G H - I J K L M - NN O AAA-aplikace Kalkulátor tepla pro vytápění (INFOCAL 6) 3HE Kalkulátor tepla pro chlazení (INFOCAL 6) 3CO Kalkulátor tepla pro vytápění/chlazení (INFOCAL 6) 3HC Pro měřič tepla pro chlazení (vytápění/chlazení) do qp 25 m³/hod použijte SONOMETERTM O-ověření 0 bez značky schválení a zkušebního protokolu 1 s národním schválením (německým) 3 s MID bez dokumentu o schválení 4 s MID s dokumentu o schválení BB- (pro) průtokoměr (typ SONO 1500 T) qp 0,6 m3/h / závit 110 mm / DN 15 / G3/4B / 1 litr / impuls qp 0,6 m3/h / závit 130 mm / DN 20 / G1B / 1 litr / impuls qp 0,6 m3/h / závit 190 mm / DN 20 / G1B / 1 litr / impuls qp 1,0 m3/h / závit 110 mm / DN 15 / G3/4B / 1 litr / impuls qp 1,0 m3/h / závit 130 mm / DN 20 / G1B / 1 litr / impuls qp 1,0 m3/h / závit 190 mm / DN 20 / G1B / 1 litr / impuls qp 1,5 m3/h / závit 110 mm / DN 15 / G3/4B / 1 litr / impuls qp 1,5 m3/h / závit 130 mm / DN 20 / G1B / 1 litr / impuls qp 1,5 m3/h / závit 190 mm / DN 20 / G1B / 1 litr / impuls qp 2,5 m3/h / závit 130 mm / DN 20 / G1B / 1 litr / impuls qp 2,5 m3/h / závit 190 mm / DN 20 / G1B / 1 litr / impuls qp 3,5 m3/h / závit 260 mm / DN 25 / G11/4B / 10 litrů / impuls qp 6 m3/h / závit 260 mm / DN 25 / 1 G1/4B / 10 litrů / impuls qp 10 m3/h / závit 300 mm / DN 40 / G2B qp 0,6 m3/h / příruba 190 mm / DN 20 / 1 litr / impuls qp 1,0 m3/h / příruba 190 mm / DN 20 / 1 litr / impuls qp 1,5 m3/h / příruba 190 mm / DN 20 / 1 litr / impuls qp 2,5 m3/h / příruba 190 mm / DN 20 / 1 litr / impuls qp 3,5 m3/h / příruba 260 mm / DN 25 / 10 litrů / impuls qp 3,5 m3/h / příruba 260 mm / DN 32 / 10 litrů / impuls qp 6 m3/h / příruba 260 mm / DN 25 / 10 litrů / impuls qp 6 m3/h / příruba 260 mm / DN 32 / 10 litrů / impuls qp 10 m3/h / příruba 300 mm / DN 40 qp 15 m3/h / příruba 270 mm / DN 50 qp 25 m³/h / příruba 300 mm / DN 65 BB- (pro) průtokoměr (typ SONO 2500 CT) qp 40 m3/h / příruba 300 mm / DN 80 / 2,5 litrů / impuls BB EN qp 15 m3/h / DN 50 / 1 litr / impuls qp 25 m3/h / DN 65 / 1 litr / impuls qp 40 m3/h / DN 80 / 2,5 litru / impuls qp 60 m3/h / DN 100 / 2,5 litru / impuls qp 100 m3/h / DN 125 / 2,5 litru / impuls qp 150 m3/h / DN 150 / 10 litrů / impuls qp 250 m3/h / DN 200 / 10 litrů / impuls qp 400 m3/h / DN 250 / 10 litrů / impuls qp 560 m3/h / DN 300 / 50 litrů / impuls qp 750 m3/h / DN 350 / 50 litrů / impuls qp 950 m3/h / DN 400 / 50 litrů / impuls qp 1475 m3/h / DN 500 / 100 litrů / impuls qp 2150 m3/h / DN 600 / 100 litrů / impuls qp 2900 m3/h / DN 700 / 100 litrů / impuls qp 3800 m3/h / DN 800 / 100 litrů / impuls BB Std qp 30 m3/h / DN 50 / 1 litr / impuls qp 50 m3/h / DN 65 / 1 litr / impuls qp 80 m3/h / DN 80 / 2,5 litru / impuls qp 120 m3/h / DN 100 / 2,5 litru / impuls qp 200 m3/h / DN 125 / 2,5 litru / impuls qp 300 m3/h / DN 150 / 10 litrů / impuls qp 500 m3/h / DN 200 / 10 litrů / impuls qp 800 m3/h / DN 250 / 10 litrů / impuls qp 1120 m3/h / DN 300 / 50 litrů / impuls qp 1500 m3/h / DN 350 / 50 litrů / impuls qp 1900 m3/h / DN 400 / 50 litrů / impuls qp 2960 m3/h / DN 500 / 100 litrů / impuls qp 4300 m3/h / DN 600 / 100 litrů / impuls qp 5800 m3/h / DN 700 / 100 litrů / impuls qp 7600 m3/h / DN 800 / 100 litrů / impuls BB EN qp 15 m3/h / DN 50 / 1 litr / impuls qp 25 m3/h / DN 65 / 1 litr / impuls qp 40 m3/h / DN 80 / 2,5 litru / impuls qp 60 m3/h / DN 100 / 2,5 litru / impuls qp 100 m3/h / DN 125 / 2,5 litru / impuls qp 150 m3/h / DN 150 / 10 litrů / impuls qp 250 m3/h / DN 200 / 10 litrů / impuls qp 400 m3/h / DN 250 / 10 litrů / impuls BB Std qp 36 m3/h / DN 50 / 1 litr / impuls qp 60 m3/h / DN 65 / 1 litr / impuls qp 100 m3/h / DN 80 / 2,5 litru / impuls qp 180 m3/h / DN 100 / 2,5 litru / impuls qp 250 m3/h / DN 125 / 2,5 litru / impuls qp 360 m3/h / DN 150 / 10 litrů / impuls qp 600 m3/h / DN 200 / 10 litrů / impuls qp 1000 m3/h / DN 250 / 10 litrů / impuls qp 1500 m3/h / DN 300 / 50 litrů / impuls qp 2000 m3/h / DN 350 / 50 litrů / impuls qp 2500 m3/h / DN 400 / 50 litrů / impuls qp 3000 m3/h / DN 500 / 50 litrů / impuls qp 3500 m3/h / DN 600 / 50 litrů / impuls qp 4000 m3/h / DN 700 / 500 litrů / impuls qp 4500 m3/h / DN 800 / 100 litrů / impuls qp 5000 m3/h / DN 1000 / 100 litrů / impuls qp 6000 m3/h / DN 1200 / 100 litrů / impuls E- Montáž Do přívodu Do zpátečky F-napájení 1 Baterie 3V DC 1 2 Baterie 3,6V DC 12 3 Jednotka síťového napětí 230V AC 1 4 Jednotka síťového napětí 24V AC1 1A 1B 1C 1D 1E 1F 1G 1H 1I 1J 1K 1L 1M 1N 2A 2B 2C 2D 2E 2F 2G 2H 2I 2J 2K 1 pouze PN 25 2Z 4A 4B 4C 4D 4E 4F 4G 4H 4I 4J 4K 4L 4M 4N 4O 5A 5B 5C 5D 5E 5F 5G 5H 5I 5J 5K 5L 5M 5N 5O 6A 6B 6C 6D 6E 6F 6G 6H 7A 7B 7C 7D 7E 7F 7G 7H 7I 7J 7K 7L 7M 7N 7O 7P 7Q F R 1 Pouze v kombinaci Infocal 6 + SONO 1500 CT 2 Pouze v kombinaci Infocal 6 + SONO 2500 CT J-teplotní čidla (pár) 0 Bez čidel C Pt100 / ø 5,2 mm / kabel 2 m E Pt500 / ø 5,2 mm / kabel 2 m F Pt500 / ø 5,2 mm / kabel 3 m G Pt500 / ø 5,2 mm / kabel 5 m H Pt500 / ø 5,2 mm / kabel 10 m N Pt500 / ø 5,2 mm / kabel 2 m, MID O Pt500 / ø 5,2 mm / kabel 3 m, MID P Pt500 / ø 5,2 mm / kabel 5 m, MID Q Pt500 / ø 5,2 mm / kabel 10 m, MID I Pt500 / ø 6,0 mm / kabel 1,5 m J Pt500 / ø 6,0 mm / kabel 3 m K Pt500 / ø 6,0 mm / kabel 5 m L Pt500 / ø 6,0 mm / kabel 10 m M Pt500 / ø 6,0 mm / kabel 20 m (bez schválení) T Pt500 / ø 6,0 mm / kabel 2 m, MID U Pt500 / ø 6,0 mm / kabel 3 m, MID NN- kód země 00 Neutrální k=od s dok. v angličtině BY Bělorusko BA Bosna BG Bulharsko CN Čína HR Chorvatsko CZ Česká republika DK Dánsko EE Estonsko KZ Kazachstán KG Kyrgyzstán LV Lotyšsko LT Litva MK Makedonie MD Moldávie XM Černá hora PL Polsko RO Rumunsko RU Rusko CS Srbsko SK Slovenská republika SI Slovinsko TJ Tádžikistán TM Turkmenistán UA Ukrajina DE Německo AT Rakousko L-příslušenství/jímky 0 bez Pro teplotní čidla 5,2 mm (pár1) A Mosazné jímky, 34 mm DN B Mosazné jímky, 50 mm DN D Mosazné jímky, 85 mm DN E Mosazné jímky, 120 mm DN F Mosazné jímky, 35 mm, MID3 DN G Mosazné jímky, 52 mm, MID DN H Mosazné jímky, 85 mm, MID DN I Mosazné jímky, 120 mm, MID3 DN Pro teplotní čidla 6 mm (pár) K Mosazné jímky, 40 mm DN L Mosazné jímky, 85 mm DN M Mosazné jímky, 120 mm DN N Jímky z nerezové oceli, 85 mm DN O Jímky z nerezové oceli, 120 mm DN P Jímky z nerezové oceli, 155 mm DN Q Jímky z nerezové oceli, 210 mm DN 300 V Mosazné jímky, 40 mm, MID DN W Mosazné jímky, 85 mm, MID DN X Mosazné jímky, 120 mm, MID DN Y Jímky z nerezové oceli, 85 mm, MID DN Z Jímky z nerezové oceli, 120 mm, MID DN Jímky z nerezové oceli, 155 mm, MID DN Jímky z nerezové oceli, 210 mm, MID DN 300 Příslušenství R Kulový ventil DN 15 1/2 pro přímé čidlo 2 (1 kus) S Kulový ventil DN 20 3/4 pro přímé čidlo 2 (1 kus) T U Kulový ventil DN 25 1 pro přímé čidlo 2 (1 kus) Adaptér pro přímé napojení čidlo R1/2 M10x1 2 (1 kus) 1 jedna jímka pro tuto verzi je na vyžádání 2 není možná pro 6 mm čidla 3 max teplota 105 C I-jednotky energie 0 Není důležité/ přístroj slouží jako průtokoměr A kwh (bez desetinných čísel) pouze pro 0,6 6 m3/h B MWh (s 1 místem za desetinnou čárkou) C MWh (s 2 místy za desetinnou čárkou) D MWh (s 3 místy za desetinnou čárkou) pouze pro 0,6 6 m3/h E GJ (s 1 místem za desetinnou čárkou) F GJ (s 2 místy za desetinnou čárkou) G GJ (s 3 místy za desetinnou čárkou) pouze pro 0,6 6 m3/h H Gcal (s 1 místem za desetinnou čárkou) I Gcal (s 2 místy za desetinnou čárkou) J Gcal (s 3 místy za desetinnou čárkou) pouze pro 0,6 6 m3/h K MBtu (s 1 místem za desetinnou čárkou) L MBtu (s 2 místy za desetinnou čárkou) M MBtu (s 3 místy za desetinnou čárkou) pouze pro 0,6 6 m3/h GH Moduly Slot pro moduly 2 0 Nepřísluší / žádný modul ve slotu 2 K Modul impulsního výstupu energie a průtoku L Modul pro 2 impulsní vstupy M Kombinovaný modul (2 impulsní vstupy / 1 impulsní výstup) Slot pro moduly 1 0 Nepřísluší / žádný modul v otvoru 1 A Modul M-Bus B Modul RS 232 C Radiový modul D Modul vstupu impulsů (2 vstupy) E RS232 adaptér pro rádio 3 VD.SH.C3.48 Danfoss 09/2009 DH-SMT/PL

4 Objednávání, pokračování Moduly rozhraní Komunikace Funkce Přívodní napětí Označení Kód č. M-Bus RS Datový kabel pro modul RS H0121 Radiový modul Set pro externí rádio modul (externí RS 232 radio modul + RS232 adaptér pro rádion + regulátor napájení) Modul pro 2 impulsní vstupy Modul impulsního výstupu průtoku a energie Modul pro 2 impulsní vstupy + 1 pulsní výstup Jednotka síťového napětí 230V AC Jednotka síťového napětí 24V AC Baterie 3V DC. (12 let) Baterie 3,6V DC. (16 let, včetně regulátoru) Baterie 3,6V DC (16 let, bez reglátoru napájení pouze pro měřiče bez rádio modulu) Příslušenství Rozměry (IG) Set Kód č. G 1/2 12 kusů 087H0118 G 3/4 12 kusů 087H0119 G 1 12 kusů 087H0120 Kulový kohout Adaptér pro montáž teplotního čidla Závit spojky Závit čidla Set Kód č. R 1/2 M 10 x 1 32 kusů 087H0107 Software Pro práci s kalkulátorem je vhodný parametrizační software HYDRO-SET na základě M-Bus. Software HYDRO-SET je k dispozici na internetových stránkách Vyžaduje Windows 2000/XP a používá se pro: - spuštění provozu, - odečet naměřených hodnot, - tisk záznamů měřidla, - konfigurace měřidla. DH-SMT/PL VD.SH.C3.48 Danfoss 09/2009 4

5 Technické údaje INFOCAL 6 Základní údaje Ekologická třída C / A Třída ochrany IP 54 Displej LCD, 7 míst Údaje na displeji Jednotky MWh - kwh - GJ - Gcal - MBtu Celkové hodnoty , , ,999 Zobrazené hodnoty Výkon energie průtok teplota Teplota Prostředí 0-55 C Uskladnění Teplotní čidla Typ Pt 100 / Pt 500 s kabely s 2 vodiči < 10 m Čidlo proudu ma Pt 100 špička < 8; rms < 0,015 Pt 500 špička < 5; rms < 0,012 Vstup Cyklus měření T s Přívod jednotky ze sítě: 2 Baterie: 16 Max. teplotní rozdíl θ max K 177 Min. teplotní rozdíl θ min K 3 Počáteční teplotní rozdíl θ K 0,1 Absolutní rozpětí měření teploty θ C -9, ,9 Přívodní napětí Provozní napětí U N V DC 3,0 / 3,6 (lithiová baterie) Design a funkce INFOCAL 6 je ultrazvukový měřič tepla navržený zejména pro aplikace vytápění, chlazení nebo pro kombinované aplikace vytápění/chlazení v systémech místního a dálkového vytápění. Kalkulátor Kalkulátor obsahuje všechny nezbytné okruhy pro záznam rychlosti průtoku a teploty a rovněž pro výpočet, záznam a zobrazení údajů. Plášť kalkulátoru je možno namontovat přímo na komponent pro měření objemu nebo na stěnu. Při použití s teplotou média vyšší než 90 C nebo s teplotami T vody < T prostředí je nutno kalkulátor z průtokoměru odstranit. Údaje kalkulátoru je možno pohodlně číst na jednořádkovém sedmiciferném displeji s jednotkami a symboly. Tlačítko umožňuje uživateli uživatelsky příjemné ovládání různých smyček displeje. Všechny poruchy a chyby jsou automaticky zaznamenávány a zobrazovány na LC displeji. Pro ochranu odečtených údajů jsou všechny relevantní údaje ukládány do v čase stálé paměti (EEPROM). Tato paměť v pravidelných intervalech ukládá naměřené hodnoty, parametry zařízení a typy chyb. 5 VD.SH.C3.48 Danfoss 09/2009 DH-SMT/PL

6 Design a funkce, pokračování Teplotní čidla Používají se dvě teplotní čidla Pt 100 nebo Pt 500 (např. ø 5,2 mm nebo ø 6 mm) s kabely a 2 vodiči. Rozhraní INFOCAL 6 je standardně vybaven optickým rozhraním ZVEI s protokolem M-Bus v souladu s EN Toto rozhraní se používá například pro komunikaci s parametrizačním softwarem HYDRO-SET. Kalkulátor je vybaven 2 sloty pro moduly. Jeden slot je pro funkční moduly a jeden pro komunikační moduly. K dispozici jsou volitelně následující komunikační moduly: - Modul RS232; - Modul M-Bus v souladu s EN 1434; - Radiový modul. Komunikační modul RS 232 je sériové rozhraní a umožňuje výměnu dat s kalkulátorem. Pro tento účel je nezbytný speciální datový kabel. Modul M-Bus je sériové rozhraní pro komunikaci s externími zařízeními (M-Bus repeater), např. HYDRO-CENTER. Ke kontrolnímu středisku je možno připojit několik kalkulátorů. Radiový modul je rozhraní pro jednosměrnou komunikaci přes radiově předem definované záznamy dat. Pokud je měřič tepla napájen baterií, její životnost je až 8 let. Protokol je odesílán každých 8 19 s. Pro přijímání jsou k dispozici různé přijímače Hydrometer. Protokol přenosu je možno editovat pomocí HYDRO-SET. Impulsový vstup K dispozici jsou dva impulsové výstupy. Hodnoty impulsu a kalkulátor je možno nakonfigurovat pro měřidlo energie, vody, plynu nebo elektřiny pomocí HYDRO-SET. Rozpětí kmitočtu vstupu je 0 8 Hz s délkou impulzu 10 ms. Data jsou samostatně shromažďovaná v různých registrech a jsou rovněž ukládána ve dvou účetních dnech. Délka kabelu k vstupu impulsu by měla být menší než 10 m. Kombinovaný impulsový vstup / výstup V rámci jednoho modulu jsou k dispozici dva impulsové vstupy a jeden impulsový výstup. Je možné nakonfigurovat impulsové vstupy a kalkulátor pomocí HYDRO-SET. Rozpětí kmitočtu vstupu je 0 8 Hz s délkou impulzu 10 ms. Výstup impulsu je rovněž programovatelný pomocí softwaru HYDRO-SET. Výstup otevření sběrač je dodáván s externím přívodem energie 3-30 V DC. A má výstupní kmitočet 4 Hz. Šířka impulsu pro impulsy, které nejsou potenciálně oddělené, je ms. Impulsní výstup Kalkulátor poskytuje úrovně pro volitelné externí impulsní výstupy, které je možno libovolně programovat pomocí softwaru HYDRO-SET software. Výstupy jsou otevřený sběrač s externím přívodem energie 3-30 V stej. A s kmitočtem výstupu 4 Hz. Šířka impulsu pro impulsy, které jsou potenciálně oddělené, je ms. Možné hodnoty impulsního výstupu - Energie (standardní nastavení); - Objem/Celkový průtok (standardní nastavení); - Tarifní energie 1; - Tarifní energie 2; - Tarifní podmínka 1, limitní vypínač; - Tarifní podmínka 2, limitní vypínač; - Chyba energie; - Chyba objemu; - Objem se specifickým rozlišením (0,1 / 1,0 / 10 / 100 l) s 3 místy po desetinné čárce objemu; - Energie se specifickým rozlišením (0,1 kwh) s 3 místy po desetinné čárce objemu; - Zjištění úniku (2 kanály). Kombinace modulů Kalkulátor má skupinu rozšiřovacích modulů pro komunikaci a další skupinu rozšiřovacích modulů pro dodatečné funkce. Tyto moduly jsou k dispozici po jejich zvolení v kalkulátoru nebo pro vylepšení v terénu. Jeden modul s funkcí a rovněž jeden modul s komunikací je možno zvolit z následujících modulů. Funkční moduly: - Modul impulsního vstupu, 2 vstupy; - Modul impulsního výstupu, 2 výstupy; - Kombinovaný impulsní modul 2 vstupy, 1 výstup. Komunikační moduly: - M-Bus nebo - RS 232 nebo - Radiový modul skutečných dat Paměť událostí Události, jako např. změny a chyby, jsou ukládány ve stálé paměti s kapacitou až 31 záznamů. Zaznamenávají se následující události: - Chyba kontrolního součtu; - Chyba měření teploty; - Zahájení a ukončen režimu testování. DH-SMT/PL VD.SH.C3.48 Danfoss 09/2009 6

7 Design a funkce, pokračování Měsíční paměť INFOCAL 6 má paměť na historii 24 měsíců. Následující hodnoty se ukládají v EEPROM v naprogramovaném datu 1 31 prostřednictvím (HYDRO-SET) příslušného měsíce: - Datum / Čas; - Energie; - Tarifní energie 1; - Tarifní energie 2; - Tarifní definice 1; - Tarifní definice 2; - Vstup impulsu 1; - Provozní hodiny; - Objem/Celkový průtok; - Počítadlo chybových dní; - Maximální měsíční rychlost průtoku; - Maximální měsíční energie; - Datum maximálního měsíčního průtoku; - Datum maximální měsíční energie; - Vstup impulsu 2. Paměť záznamů Paměť záznamů se používá pro ukládání hodnoty spotřeby. Frekvenci ukládání je možno zvolit z různých intervalů ukládání (5, 6, 10, 12, 15, 20, 30, 60 minut nebo implicitní nastavení 24 hodin, viz následující tabulka). Data, která jsou ukládána v paměti záznamů, je možno číst pomocí HYDRO-SET a je možno je používat pro hodnocení. Výpis možných nastavení paměti záznamů Interval ukládání Hodnoty Počet záznamu dat Doba nahrávání 5 min. Chybový stav, teplota ,6 h 15 min v čase přetížení, h rychlost průtoku 1 h v čase přetížení, ,3 dní teplota na přívodu, teplota na zpátečce, datum a čas, energie, tarifní energie 1, 24 h tarifní energie 2, definice tarifu 1, definice tarifu 2, objem, počítadlo chybových dnů dní Účetní den Kalkulátor obsahuje dvě nezávislé paměti, v nichž se ukládá nashromážděná energie ve dvou programovatelných datech. - Poslední účetní den; - Předposlední účetní den; - Uložené hodnoty: - Energie; - Objem/Celkový průtok; - Tarifní počítadlo 1; - Tarifní počítadlo 2; - Počítadlo impulzů 1; - Počítadlo impulzů 2; - Datum. Max. hodnoty Kalkulátor vytváří maximální hodnoty pro energii a rychlost průtoku na základě doby spotřeby, které jsou ukládány v EEPROM. Integrační intervaly je možno nastavit na 6, 15, 30 nebo 60 minut a 24 hodin. Implicitní nastavení je 60 minut. Tarifní funkce Kalkulátor nabízí dvě volitelné tarifní paměti pro sledování stavu zatížení zařízení pro limitní tarify. Zde se to týká tarifů prahových hodnot. Rozsáhlé tarifní podmínky umožňují individuální úpravu kalkulátoru tak, aby vyhovoval požadovaným aplikacím specifickým pro konkrétního zákazníka. Oba tarify je možno konfigurovat samostatně a nezávisle jeden na druhém. Energii nebo čas je možno měřit střídavě podle registru tarifu v závislosti na tom, jaký je v každém případě nastaven režim tarifu. Pomocí funkce časového spouštění tarifu (typ Z) je možno čas zapnutí a čas vypnutí nastavit nezávisle na sobě pro každý den týdnu v krocích po 15 minutách. Možné jsou následující typy limitů: (Tento příklad je pro displej s třemi čísly po desetinné čárce) Typ Popis LIMITU Rozlišení LIMITU T Teplotní rozdíl C 1 C - T Záporný teplotní rozdíl C 1 C T R Teplota zpětného toku (nízká) C 1 C T V Teplota předního toku (vysoká) C 1 C P Energie kw 1 kw Q Průtok l/h 100 l/h FE Teoretická přívodní energie s teplotou zpětného toku 0 C - - Z Časově spuštěné počítání energie - - E Externí počítání energie - - Podrobnější popis funkcí tarifů je k dispozici na vyžádání Ovládání displeje Odečtené hodnoty se zobrazují na kalkulátoru pomocí sedmiciferného LCD monitoru s jednotkami a symboly. 7 VD.SH.C3.48 Danfoss 09/2009 DH-SMT/PL

8 Design a funkce, pokračování Smyčková struktura Displej INFOCAL 6 má šest smyček. Některá okna displeje se skládají ze dvou (maximálně až sedmi) displejů, které se zobrazují střídavě v intervalu 4 sekund. Některé obrázky ve smyčkách nebo kompletní smyčku je možno deaktivovat samostatně. Hlavní s aktuálními údaji, např. pro energii, objem/celkový průtok a rychlost průtoku, je naprogramována jako implicitní nastavení. Ve standardním nastavení není č. 5 (tarifní ) aktivována. Přehled smyček Pro rychlou orientaci jsou smyčky na displeji očíslovány od 1 do 6. Měsíční Tarifní Smyčka vstupu impulzu Informační Smyčka účetního data Hlavní DH-SMT/PL VD.SH.C3.48 Danfoss 09/2009 8

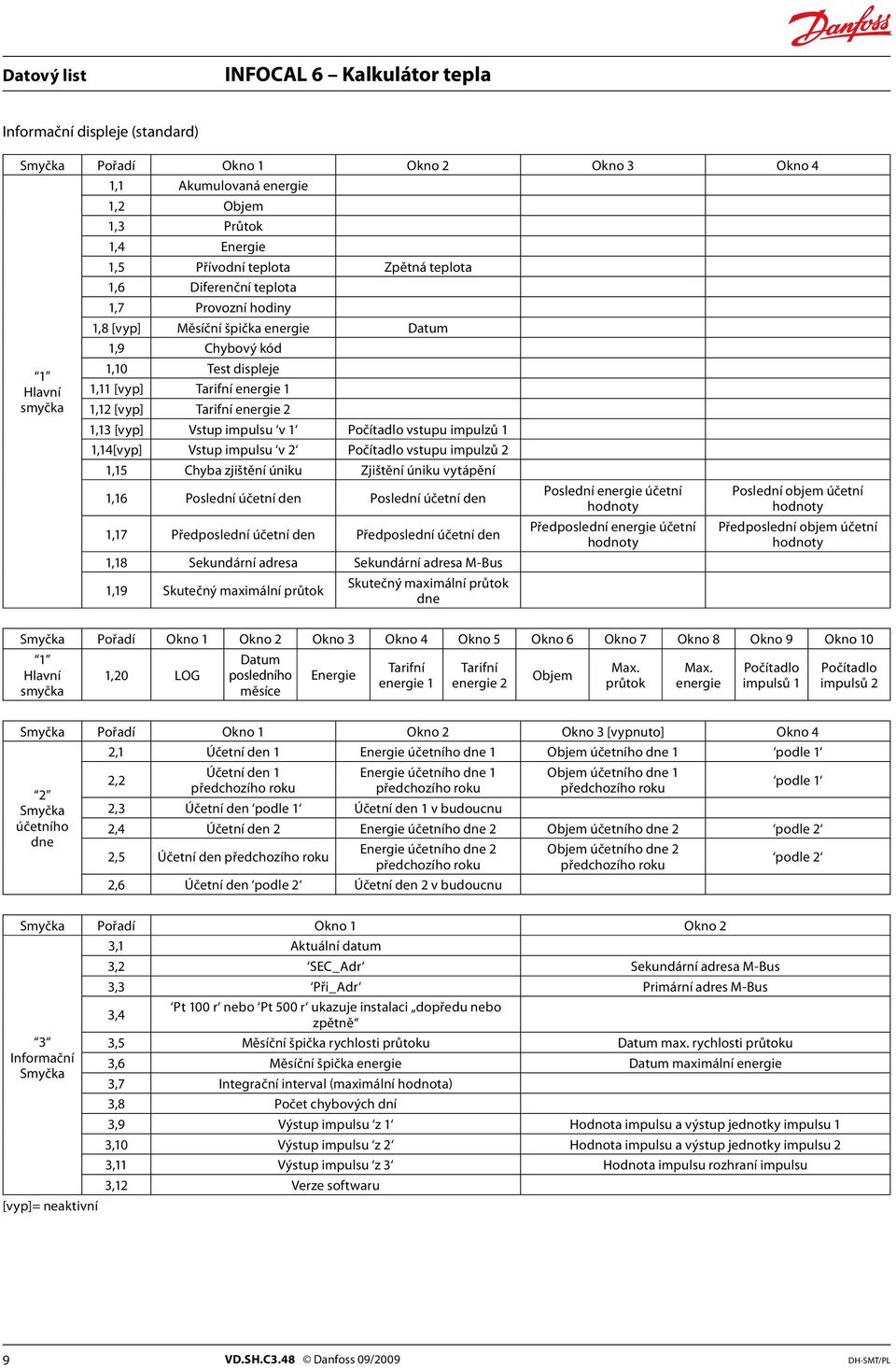

9 Informační displeje (standard) Smyčka Pořadí Okno 1 Okno 2 Okno 3 Okno 4 1 Hlavní 1,1 Akumulovaná energie 1,2 Objem 1,3 Průtok 1,4 Energie 1,5 Přívodní teplota Zpětná teplota 1,6 Diferenční teplota 1,7 Provozní hodiny 1,8 [vyp] Měsíční špička energie Datum 1,9 Chybový kód 1,10 Test displeje 1,11 [vyp] Tarifní energie 1 1,12 [vyp] Tarifní energie 2 1,13 [vyp] Vstup impulsu v 1 Počítadlo vstupu impulzů 1 1,14[vyp] Vstup impulsu v 2 Počítadlo vstupu impulzů 2 1,15 Chyba zjištění úniku Zjištění úniku vytápění 1,16 Poslední účetní den Poslední účetní den 1,17 Předposlední účetní den Předposlední účetní den 1,18 Sekundární adresa Sekundární adresa M-Bus 1,19 Skutečný maximální průtok Skutečný maximální průtok dne Poslední energie účetní hodnoty Předposlední energie účetní hodnoty Poslední objem účetní hodnoty Předposlední objem účetní hodnoty Smyčka Pořadí Okno 1 Okno 2 Okno 3 Okno 4 Okno 5 Okno 6 Okno 7 Okno 8 Okno 9 Okno 10 1 Hlavní 1,20 LOG Datum posledního měsíce Energie Tarifní energie 1 Tarifní energie 2 Objem Max. průtok Max. energie Počítadlo impulsů 1 Počítadlo impulsů 2 Smyčka Pořadí Okno 1 Okno 2 Okno 3 [vypnuto] Okno 4 2,1 Účetní den 1 Energie účetního dne 1 Objem účetního dne 1 podle 1 2 Smyčka účetního dne 2,2 Účetní den 1 Energie účetního dne 1 Objem účetního dne 1 podle 1 2,3 Účetní den podle 1 Účetní den 1 v budoucnu 2,4 Účetní den 2 Energie účetního dne 2 Objem účetního dne 2 podle 2 2,5 Účetní den Energie účetního dne 2 2,6 Účetní den podle 2 Účetní den 2 v budoucnu Objem účetního dne 2 podle 2 Smyčka Pořadí Okno 1 Okno 2 3,1 Aktuální datum 3,2 SEC_Adr Sekundární adresa M-Bus 3,3 Při_Adr Primární adres M-Bus 3,4 Pt 100 r nebo Pt 500 r ukazuje instalaci dopředu nebo zpětně 3 3,5 Měsíční špička rychlosti průtoku Datum max. rychlosti průtoku Informační 3,6 Měsíční špička energie Datum maximální energie Smyčka 3,7 Integrační interval (maximální hodnota) 3,8 Počet chybových dní 3,9 Výstup impulsu z 1 Hodnota impulsu a výstup jednotky impulsu 1 3,10 Výstup impulsu z 2 Hodnota impulsu a výstup jednotky impulsu 2 3,11 Výstup impulsu z 3 Hodnota impulsu rozhraní impulsu 3,12 Verze softwaru [vyp]= neaktivní 9 VD.SH.C3.48 Danfoss 09/2009 DH-SMT/PL

10 Smyčka Pořadí Okno 1 Okno 2 Okno 3 4,1 Vstup impulsu v 1 Počítadlo impulsů 1 Hodnota impulsu 1 4,2 Vstup impulsu v 2 Počítadlo impulsů 2 Hodnota impulsu 2 4,3 [vyp] Účetní den 1 Vstup impulsů v 1 Účetní den 1 Hodnota impulsu 1 4,4 [vyp] Účetní den 1 Vstup impulsů v 2 Účetní den 1 Hodnota impulsu 2 4 Smyčka vstupu impulsů 4,5 [vyp] 4,6 [vyp] Účetní den 1 Účetní den 1 Vstup impulsů v 1 Vstup impulsů v 2 Účetní den 1 Hodnota impulsu 1 Účetní den 1 Hodnota impulsu 2 4,7 [vyp] Účetní den 2 Vstup impulsů v 1 Účetní den 2 Hodnota impulsu 1 4,8 [vyp] Účetní den 2 Vstup impulsů v 2 Účetní den 1 Hodnota impulsu 2 4,9 [vyp] 4,10 [vyp] Účetní den 2 Účetní den 2 Vstup impulsů v 1 Vstup impulsů v 2 Účetní den 2 Hodnota impulsu 1 Účetní den 2 Hodnota impulsu 2 Smyčka Sequence Okno 1 Okno 2 Okno 3 5 Tarifní 5,1 [vyp] Tarifní energie 1 Tarifní funkce 1 (např. t 01 ) Limitní tarif 1 5,2 [vyp] Tarifní energie 2 Tarifní funkce 2 (např. t 02 ) Limitní tarif 2 5,3 [vyp] Účetní den 1 Účetní den 1 tarifní energie 1 podle 1 5,4 [vyp] Účetní den 1 Účetní den 1 tarifní energie 2 podle 1 5,5 [vyp] Účetní den 1 Účetní den 1 tarifní energie 1 podle 1 5,6 [vyp] Účetní den 1 Účetní den 1 tarifní energie 2 podle 1 5,7 [vyp] Účetní den 2 tarifní energie 1 Účetní den 2 tarifní energie 1 podle 2 5,8 [vyp] Účetní den 2 Účetní den 2 tarifní energie 2 podle 2 5,9 [vyp] Účetní den 2 Účetní den 2 tarifní energie 2 podle 2 5,10 [vyp] Účetní den 2 Účetní den 2 tarifní energie 2 podle 2 Smyčka Pořadí Okno 1 Okno 2 Okno 3 [vyp] Okno 4 [vyp] Okno 5 Okno 6 Okno 7 6,1 Minulý měsíc Energie Tarifní energie 1 Tarifní energie 2 Objem Max. rychlost průtoku Max. energie 6 Smyčka měsíční hodnoty [vyp] = neaktivní 6,2 Měsíc -1 Energie Tarifní energie 1 Tarifní energie 2 Objem 6,3 Měsíc -2 Energie Tarifní energie 1 Tarifní energie 2 Objem 6,24 Měsíc -23 Energie Tarifní energie 1 Tarifní energie 2 Objem... Max. rychlost průtoku Max. rychlost průtoku Max. rychlost průtoku Max. energie Max. energie Max. energie Jednoduchý provoz Tlačítko umístěné v přední části kalkulátoru se používá pro přepínání různých displejů. Tlačítko je možno stisknout krátce a dlouze. Krátkým stisknutím tlačítka (<3 sekundy) přepnete na další displej v rámci smyčky a dlouhým stisknutím tlačítka (>3 sekundy) přepnete na další smyčku displeje. Základní displej je okno Energie (pořadí 1,1) v hlavní smyčce. Měřidlo se automaticky přepne do úsporného režimu, pokud tlačítko nebude stisknuto po dobu cca 4 minut, a vrátí se do základního zobrazení, pokud tlačítko znovu stisknete. Nastavení smyček je možno naprogramovat tak, aby vyhovovalo individuálním požadavkům zákazníka, pomocí softwaru HYDRO-SET. DH-SMT/PL VD.SH.C3.48 Danfoss 09/

11 Rozměry INFOCAL 6 Teplotní čidla Označení Typ D (mm) L (mm) Přímo montované Pt 500 ø 5,2 45 Čidlo v jímce Pt 500 ø 5,2 45 ø 6, VD.SH.C3.48 Danfoss 09/2009 DH-SMT/PL

12 Rozměry, pokračování Jímky Typ Mosaz Nerezová ocel Rozměry (mm) ø 5,2 ø 6,0 ø 6,0 čidla L 1 (mm) Délka L (mm) Danfoss s.r.o. V Parku 2316/12 CZ Praha 4 Tel.: Fax: danfoss.cz@danfoss.com VD.SH.C3.48 Produced by Danfoss A/S 09/2009
