B. SOUHRNÁ TECHNICKÁ ZPRÁVA

Transkript

1 B. SOUHRNÁ TECHNICKÁ ZPRÁVA Zpracovala Ing. arch. Věra Junová leden 2014

2 B.1 Popis území stavby a) Charakteristika stavebního pozemku Řešený pozemek pro novostavbu je zhruba rovinatý, mezi výškou komunikace a sportovním fotbalovým hřištěm je převýšení 40-70cm. Výškové zaměření je součástí projektu. Území je vymezeno budovou na parcelním čísle stavebním 6418, komunikací na p.č. 2846/1 a plochou fotbalového hřiště. Z východní strany je vymezen hranicí parcely 2293/2. b) Výčet a závěry provedených průzkumů a rozborů V rámci přípravy projektu byl proveden stavebně geologický průzkum podloží. Závěry: Základovou půdu na vybraném staveništi tvoří souvrství říčních štěrkopísků zakryté zhruba 2 m mocnou vrstvou polygenetických zemin písčito-jílovité až hlinito-písčité povahy. Zájmové území je od hloubek okolo 4,5 m zvodnělé průlinovou podzemní vodou. Více viz Závěrečná zpráva, která sloužila jako podklad pro návrh statického řešení základů objektu tribuny c) Stávající ochranná a bezpečnostní pásma Objekt nemá žádná ochranná a bezpečnostní pásma d) Poloha vzhledem k záplavovému území, poddolovanému území apod. Objekt je mimo záplavové území řeky Chrudimky e) Vliv stavby na okolní stavby a pozemky, ochrana okolí, vliv stavby na odtokové poměry v území Vzhledem ke koncepčnímu řešení stavby s jeho nejbližším okolím, dojde ke nárůstu parkovacích míst podél ulice Novoměstská. Ke změně vlivu stavby na odtokové poměry v území nedojde. f) Požadavky na asanace, demolice, kácení dřevin Před zahájením prací musí dojít k demolici objektů tribuny, pokladny, dřevěného oplocení a pokácení vysoké zeleně, včetně vytrhání pařezů, poté dle určeného harmonogramu k demolici kolny g) Požadavky na maximální zábory zemědělského půdního fondu nebo pozemků určených k plnění funkce lesa (dočasné / trvalé) Nejsou h) Územně technické podmínky (možnost napojení na stávající dopravní a technickou infrastrukturu) I po ukončení stavby zůstávají stejné, pouze vjezd do areálu je posunut dle zpracované dokumentace. i) Věcné a časové vazby stavby, podmiňující, vyvolané, související investice. Harmonogram prací bude dle obvyklých postupů, tzn. zemní práce staveb SO1-SO5, v hrubé stavbě zakládání stavby tribuny, vytvoření skeletu PREFA, osazení dřevěných lepených vazníků, atd. dle jednotlivých stavebních objektů. Podmiňující investicí bude demolice stávajících objektů na těchto pozemcích Dle podmínek odboru dopravy a policie bude řešen provoz při stavbě na komunikaci pro motorová vozidla i pěší na ulici Novoměstská. B.2 Celkový popis stavby B.2.1 Ú č el užívání stavby a) Funkční náplň stavby dle jednotlivých objektů Požadovaná funkce stavby je prostor pro sledování sportovních zápasů včetně vytvoření základního hygienického zázemí pro diváky a vytvoření úložných prostor pro údržbu hřiště. SO 02 Oplocení, venkovní plochy uvnitř areálu (mimo vjezd a stání pro invalidy)

3 Oplocení vymezuje prostor veřejný a poloveřejný dle provozního řádu areálu SO 03 Komunikace (včetně chodníku, stání pro osobní automobily, vjezdu do areálu a stání pro invalidy) Při stávající komunikaci nově vznikne posunutím oplocení k fotbalovému hřišti 10stání pro osobní automobily. Stání pro imobilní bude uvnitř areálu. Stavební objekt SO 04 zahrnuje veřejné osvětlení při komunikaci Novoměstská. SO 05 Voda a kanalizace (vše mimo vedení vody a kanalizace uvnitř objektu tribuny) Základní členění dle jednotlivých stok popsaných v projektu SO 05 Stoka A - prodloužení hlavního řadu kanalizace v komunikaci Stoka B - přípojka objektu jednotná kanalizace Stoka C - odvodnění parkoviště Stoka D - odvodnění střech a napojení na rezervoáry vody pro závlahu hřiště, včetně přepadu do vsakovací soustavy Přípojka vody ze stávajícího vodovodního řadu b) Základní kapacity funkčních jednotek Zastřešená tribuna pro sledování sportovních zápasů, kapacita 500 osob užitná plocha tribuny(wc, šatny a pokladna pro veřejnost pod hledištěm) - 120,0 m2 užitná plocha tribuny(skladové prostory pod hledištěm) - 161,0 m2 Počet nových parkovacích stání podél ulice Novoměstská stání pro imobilní občany uvnitř areálu stavby c) Maximální produkovaná množství a druhy odpadů a emisí a způsob nakládání s nimi. Vytápění, vzduchotechnika i ohřev TUV řešeného objektu je kompletně napojeno na bezodpadový zdroj tepla (el. energie ). Splaškové i dešťové vody jsou zaústěny do stávající kanalizační sítě ve vlastnictví VS Chrudim, a.s. kromě deš tové vody ze střechy stadionu. Ta je zaústěna do jímacích nádrží pro závlahu fotbal. hřiště s přepadem do štěrkové jímky. B.2.2 Celkové urbanistické a architektonické ř ešení a) Urbanismus Mezi komunikací Novoměstská a fotbalovým hřištěm je nově umístěná podélná hmota tribuny. Vzhledem k posunu oplocení zde dochází nově k vytvoření podélných stání při komunikaci. Proporce řešeného území, včetně novostavby, svým objemem a zvolenými materiály harmonicky doplňují prostor v bezprostřední blízkosti městského hřbitova při jedné z hlavních dopravních tepen, spojujících centrum města s městským dopravním okruhem. b) Architektonické řešení Kompozice tvarového řešení vychází z požadované funkce stavby prostor pro sledování sportovních zápasů. Hlediště tribuny z PREFA prvků je zastřešeno konstrukcí se dřevěnými lepenými vazníky. Vzdušný výplet oplocení diagonální nerezovou sítí mezi vazníky, sloupky zábradlí a mezi sloupky oplocení prostorově otevírá celé území směrem ke sportovní ploše. Základní barevnost vychází z materiálů určených pro stavbu, tzn. Pohledový beton, shodná světlá lazura na všechny dřevěné prvky, veškeré kovové prvky z titan zinku nebo žárového pozinku, nerez sítě pro výplety zábradlí a oplocení, rámy výplní otvorů hliník, omítka světle šedá B.2.3 Celkové provozní ř ešení Komunikační osou celého prostoru je vně areálu ulice Novoměstská s chodníkem a podélnými stáními. Uvnitř areálu rovnoběžně s touto komunikací a chodníkem je zastřešený venkovní průchod pod dřevěnými lepenými oblouky. Průchod tvoří komunikační páteř pro návštěvníky areálu. Vjezd do areálu pro motorová vozidla je ve východní části z ulice Novoměstská, zde je i umístěné stání pro imobilní občany a vjezd ke skladům v pravém křídle stadionu Celá dokumentace je dle funkce a provozu rozdělená do 5 stavebních objektů SO 02 Oplocení, venkovní plochy uvnitř areálu (mimo vjezd a stání pro invalidy)

4 SO 03 Komunikace (včetně chodníku, vjezdu a stání pro invalidy) SO 05 Voda a kanalizace (vše mimo vedení vody a kanalizace uvnitř tribuny) B.2.4 Bezbariérové užívání stavby Bezbarierově je přístupné přízemí objektu se sociálním zařízením, včetně všech přilehlých závodišť a sportovišť. Pro sledování zápasů je pro imobilní občany vyhrazeno 7 míst při okraji fotbalového hřiště. B.2.5 Bezpe č nost p ř i užívání stavby Zvláštní předpisy pro bezpečnost při užívání stavby nejsou. B.2.6 Základní charakteristika objekt ů a) Stavební řešení Skelet PREFA ukotvený na litých železobetonových pražcích s výplní betonovými zdícími tvarovkami, lepené dřevěné vazníky jako samostatná nosná konstrukce nesoucí zastřešení stadionu, SO 02 Oplocení, venkovní plochy uvnitř areálu (mimo vjezd a stání pro invalidy) Sloupky, brány a branky kotvené do litého betonového základu dle projektu SO 03 Komunikace (včetně chodníku, vjezdu a stání pro invalidy) Žárově zinkované bezpaticové sloupy do betonových základů do nezámrzné hloubky SO 05 Voda a kanalizace (vše mimo vedení vody a kanalizace uvnitř tribuny) Nové kanalizační připojení na hlavní řad v ulici Novoměstká, přípojka vody a kanalizace, odvod dešťových vod ze střechy do nádrží s přepadem do štěrkové jímky b) Konstrukční a materiálové řešení Skelet PREFA ukotvený na litých železobetonových pražcích, lepené dřevěné vazníky jako samostatná nosná konstrukce nesoucí zastřešení stadionu z titanzinku a makrolonu SO 02 Oplocení, venkovní plochy uvnitř areálu (mimo vjezd a stání pro invalidy) Sloupky, brány a branky svařené z válcovaných tyčí a pásoviny z žárového pozinku, výplet diagonální nerezové sítě, plochy pochůzí z betonové zámkové a plošné dlažby SO 03 Komunikace (včetně chodníku, vjezdu a stání pro invalidy) Pochůzí a pojezdové plochy z betonové zámkové a plošné dlažby dle projektu Žárově zinkované bezpaticové sloupy s LED osvětlením SO 05 Voda a kanalizace (vše mimo vedení vody a kanalizace uvnitř tribuny) c) Mechanická odolnost a stabilita Na základě výsledků sond a předpokládaného zatížení je zpracován autorizovaným statikem statický výpočet dle platných norem pro osazení budovy do terénu i samotné konstrukce. B.2.7 Základní charakteristika technických a technologických za ř ízení a,b) technické řešení, výčet technických a technologických zařízení SO 05 Voda a kanalizace (vše mimo vedení vody a kanalizace uvnitř tribuny) Základní členění dle jednotlivých stok popsaných v projektu SO 05 Stoka A - prodloužení hlavního řadu kanalizace v komunikaci Stoka B - přípojka objektu jednotná kanalizace Stoka C - odvodnění parkoviště Stoka D - odvodnění střech a napojení na rezervoáry vody pro závlahu hřiště, včetně přepadu do vsakovací soustavy B.2.8 Požárn ě bezpe č nostní ř ešení Viz samostatná příloha požárně-bezpečnostního řešení ing.habána.

5 B.2.9 Zásady hospoda ř ení s energiemi a) kritéria tepelně technického hodnocení Novostavba tribuny bude užívána vždy od cca do cca , mimo toto období objekt nebude ani temperován Tepelná bilance Tepelná ztráta objektu za výše uvedených podmínek 5952 W Předpokládaná roční potřeba elektrické energie na vytápění 29,5 MWh Předpokládaná roční potřeba elektrické energie na ohřev TUV 6,00 MWh b) Energetická náročnost stavby Vzhledem k sezónnímu využití od cca do cca není zpracován PENB c) Posouzení využití alternativních zdrojů energií Vzhledem k bezemisnímu využití všech energií v budově se neuvažuje s alternativními zdroji. B.2.10 Hygienické požadavky na stavby, požadavky na pracovní a komunální prost ř edí Větrání, vytápění, osvětlení, zásobování vodou vždy odpovídá způsobu využití jednotlivých místností. Všechny místnosti tribuny (mimo WC pro imobilní občany) jsou přímo osvětlené a odvětrané okny. Mimoto je levá část tribuny s šatnami a WC odvětraná samostatnou vzduchotechnikou Vliv stavby na okolí se nemění. B.2.11 Ochrana stavby p ř ed negativními ú č inky vn ě jšího prost ř edí a) Ochrana před pronikáním radonu z podloží Vzhledem k nárazovému využití všech uzavřených místností není třeba řešit b) Ochrana před bludnými proudy Bludné proudy se nepřepokládají c) Ochrana před technickou seizmicitou Technická seizmicita se nepřepokládá d) Ochrana před hlukem Vzhledem k typu provozu není řešeno e) Protipovodňová opatření Budova je mimo záplavové území města Chrudim B.3 Připojení na technickou infrastrukturu a) Napojovací místa technické infrastruktury Elektrická energie - objekt je napojen na stávající přípojku elektrické energie ve vlastnictví ČEZ a.s., která vyhoví i pro novostavbu tribuny. Tato přípojka je ukončena pilířem při budově p.č. st a byla zhotovena v rámci příprav na stavbu tribuny dle jiného projektu v roce 2010, který nebyl realizován. Svojí kapacitou vyhoví i pro nově požadované využití dle projektu Novostavba tribuny, ul. Novoměstská, Chrudim Pitná voda z nové přípojky ve vlastnictví VS Chrudim, a.s. Likvidace splaškových vod do prodloužené kanalizační sítě ve vlastnictví VS Chrudim, a.s. Likvidace dešťových vod z komunikací do prodloužené kanalizační sítě ve vlastnictví VS Chrudim, a.s. Likvidace dešťových vod ze střechy do nádrží pro zavlažování fotbalového hřiště s přepadem do vsaku Plyn - objekt nebude mít plynovou přípojku Horkovod objekt nebude mít horkovodní přípojku Užitková voda - z nového vrtu na pozemku investora a z dešťových vod ze střechy b) P ř ipojovací rozm ě ry, výkonové kapacity a délky Přípojka NN stávající (původně připravená pro větší objekt tribuny) Přípojka vody PE 80 prům.63x5,8mm (l=28,3m) Prodloužení hlavní stoky kanalizace UR2 DN 250 (l=80,2m) Kanalizační přípojka jednotná PVC U DN 200 (l=51,3m) B.4 Dopravní řešení a) Popis dopravního ř ešení

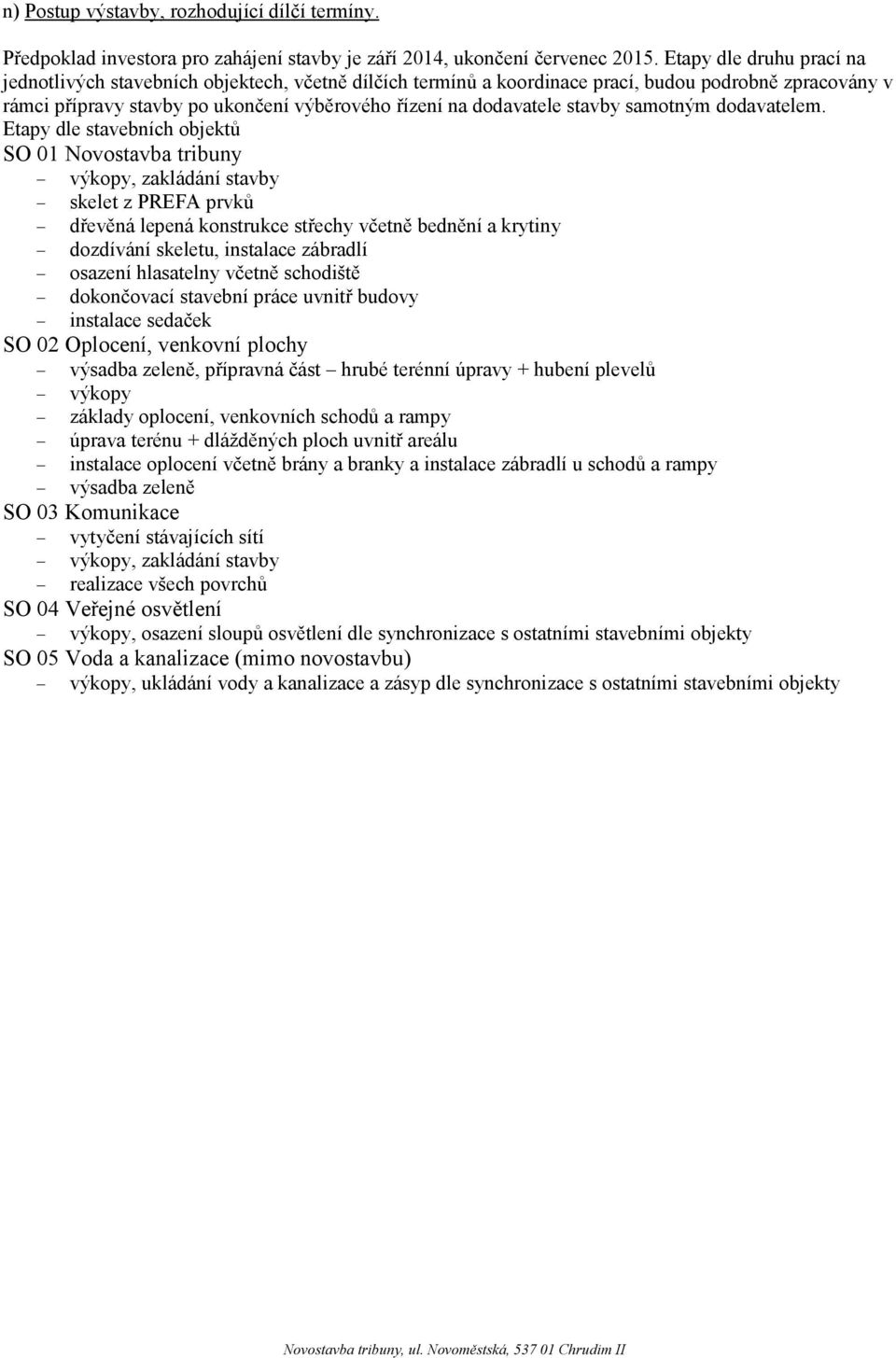

6 Komunikační osou celého prostoru je vně areálu ulice Novoměstská s chodníkem a nově s podélnými stáními. Vjezd do areálu pro motorová vozidla je ve východní části z ulice Novoměstská, zde je i umístěné stání pro imobilní občany a vjezd ke skladům v pravém křídle stadionu b) Napojení území na stávající dopravní infrastrukturu Zůstává stávající, vjezd pro obsluhu a imobilní občany se posune k východní straně řešeného území c) Doprava v klidu Podél ulice Novoměstská nově vznikne 10 podélných stání + 1 stání pro imobilní občany ve východní části areálu s vjezdem ze zmíněné komunikace Stání pro imobilní bude v době užívání areálu veřejností dle provozního řádu trvale přístupné otevřenou vjezdovou branou. Mimo provozní dobu stadionu, v době zavřené brány, bude možné toto stání využít pouze vlastníky univerzálního klíče (EUROklíče) na základě průkazu TP a ZTP a to bez omezení. Brána bude opatřena EUROzámkem. d) P ě ší a cyklistické stezky Nedojde ke změně, u chodníku podél ulice Novoměstská dojde k rozšíření na 1,9m B.5 Řešení vegetace a souvisejících terénních úprav a) Terénní úpravy Návrh mění sklon terénu na daném území v příčném směru. Terénní schod mezi komunikací a fotbal. hřištěm je řešen opěrnou zdí částečně litého železobetonu, částečně z prvků PREFA, osazenými pod oblouky vynášejícími střechu. b) Použité vegeta č ní prvky Neupravený svah na východní straně řešeného území otočený ke vstupu do základní školy je v rámci povrchových úprav navržen k půdopokryvné výsadbě keřů různých druhů, podrobně viz projekt SO02 c) Biotechnická opat ř ení Nedojde ke změně, biotechnická opatření projet neřeší B.6 Popis vlivů stavby na životní prostředí a jeho ochrana a) Vliv stavby na životní prost ř edí Stavba nebude mít negativní vliv na životní prostředí. b) Vliv stavby na p ř írodu a krajinu (ochrana d ř evin, ochrana památných strom ů, ochrana rostlin a živo č ich ů apod.), zachování ekologických funkcí a vazeb v krajin ě Ochrana dřevin, ochrana památných stromů a ochrana rostlin a živočichů na území u novostavby není třeba řešit c) Vliv stavby na soustavu chrán ě ných území Natura 2000 Stavba nebude mít negativní vliv. d) Návrh zohledn ě ní podmínek ze záv ě r ů zjiš ť ovacího ř ízení nebo stanoviska EIA Vzhledem k charakteru využití budovy a druhu novostavby není třeba stanovisko EIA e) Navrhovaná ochranná a bezpe č nostní pásma, rozsah omezení a podmínky ochrany podle jiných právních p ř edpis ů Příjezd na pozemek bude řešen z místní komunikace Novoměstská v bezprostřední blízkosti stávajícího vjezdu. Před zahájením prací je nutné na Policii ČR a odbor dopravy předložit v dostatečném předstihu (min. dva týdny, uzavírky 30 dní) návrh dopravně inženýrských opatření k zajištění bezpečnosti a plynulosti silničního provozu a požádat o vydání Vyjádření k umístění přechodné úpravy provozu na pozemních komunikacích a doložit podmínky zvláštního užívání od správce místní komunikace TS Chrudim! Investor má povinnost určit koordinátora bezpečnosti a ochrany zdraví při práci na staveništi, který zpracuje Plán bezpečnosti a ochrany zdraví při práci na staveništi. B.7 Ochrana obyvatelstva Základní požadavky z hlediska plnění úkolů ochrany obyvatelstva jsou splněny. Podrobně popsány jsou v požární zprávě, zpracované autorizovaným technikem.

7 B.8 Zásady organizace výstavby a) Pot ř eby a spot ř eby rozhodujících médií a hmot, jejich zajišt ě ní Připojení na rozvody elektro, vody a kanalizace při stavební úpravě objektu tribuny a způsob odečtu spotřeby bude řešena v rámci smlouvy mezi dodavatelskou firmou a investorem. Pro stavbu nebude třeba řešit nové přípojky pro rozhodující média a hmoty b) Odvodn ě ní staveništ ě Nebude třeba zvláštních úprav c) Napojení staveništ ě na stávající dopravní a technickou infrastrukturu Staveniště bude napojeno na stávající dopravní a technickou infrastrukturu dle podmínek policie ČR a odboru dopravy. d) Vliv provád ě ní stavby na okolní stavby a pozemky Vzhledem k umístění řešeného pozemku mezi budovy občanské vybavenosti nebude mít stavba tribuny negativní vliv na okolní stavby a pozemky e) Ochrana okolí staveništ ě a požadavky na související asanace, demolice, kácení d ř evin Staveniště bude celé na pozemku investora Před začátkem stavebních prací je vhodné vybudovat provizorní objekty zařízení stanoviště, sloužící staveniště,sloužící na ochranu pracovníků před nepříznivým počasím a na skladování materiálu (cement, vápno, nářadí). Na ochranu materiálů a zařízení se doporučuje staveniště oplotit a po ukončení prací uzavřít. Před zahájením prací musí dojít k demolici objektů tribuny, pokladny, dřevěného oplocení a pokácení vysoké zeleně, včetně vytrhání pařezů, poté dle určeného harmonogramu k demolici kolny. f) Maximální zábory pro staveništ ě (do č asné / trvalé) Zábor bude dočasný v areálu fotbalového hřiště g) Maximální produkovaná množství a druhy odpad ů a emisí p ř i výstavb ě, jejich likvidace Bilance stavebních odpadů dle výkazu výměr: Betonové panely volně ložené ve východní části pozemku...153,1 m2 Veškerý odpad bude vytříděn dle druhu a kategorie v souladu s vyhl. č. 381/2001 Sb.a nebezpečné složky budou předány oprávněné osobě k převzetí podle 12 odst. 3, a to buď přímo nebo prostřednictvím k tomu zřízené právnické osoby. Veškerý ostatní stavební odpad bude recyklován a použit v rámci areálu stavby nebo na jiných stavbách dodavatelské firmy nebo bude předán oprávněné osobě k převzetí. Místo použití či uložení recyklovaného materiálu bude popsáno ve stavebním deníku h) Bil ance zemních prací, požadavky na p ř ísun nebo deponie zemin Deponie zemin podrobně viz položkový rozpočet j) Zásady bezpe č nosti a ochrany zdraví p ř i práci na staveništi, posouzení pot ř eby koordinátora bezpe č nosti a ochrany zdraví p ř i práci podle jiných právních p ř edpis ů Zásady bezpečnosti a ochrany zdraví při práci na staveništi budou dodrženy dle prováděcího předpisu pro bezpečné provádění stavebních prací z nařízení vlády č. 591/2006 Sb., o bližších minimálních požadavcích na bezpečnost a ochranu zdraví při práci na staveništích. Toto nařízení vlády představuje prováděcí předpis k zákonu č. 309/2006 Sb. Dalším prováděcím předpisem, který je nutno dodržet je nařízení vlády č. 362/2005 Sb., a to zejména při práci na zastřešení tribuny. Před zahájením výstavby bude stanoven koordinátor bezpečnosti. k) Úpravy pro bezbariérové užívání výstavbou dot č ených staveb Nebudou třeba l) Zásady pro dopravn ě inženýrské opat ř ení Příjezd na pozemek bude řešen z místní komunikace Novoměstská v bezprostřední blízkosti stávajícího vjezdu. Před zahájením prací je nutné na Policii ČR a odbor dopravy předložit v dostatečném předstihu (min. dva týdny, uzavírky 30 dní) návrh dopravně inženýrských opatření k zajištění bezpečnosti a plynulosti silničního provozu a požádat o vydání Vyjádření k umístění přechodné úpravy provozu na pozemních komunikacích a doložit podmínky zvláštního užívání od správce místní komunikace TS Chrudim! m) Stanovení speciálních podmínek pro provád ě ní stavby (provád ě ní stavby za provozu, opat ř ení proti ú č ink ů m vn ě jšího prost ř edí p ř i výstavb ě apod.) V době provádění stavby bude na ploše fotbalového hřiště vymezena bezpečností zóna se zákazem vstupu pro trénink i zápasy dle požadavku investora.
