1 MÉNĚ ENERGIE. MÉNĚ EMISÍ. VÍCE POHODLÍ. plynová kondenzační technika & příslušenství 2011

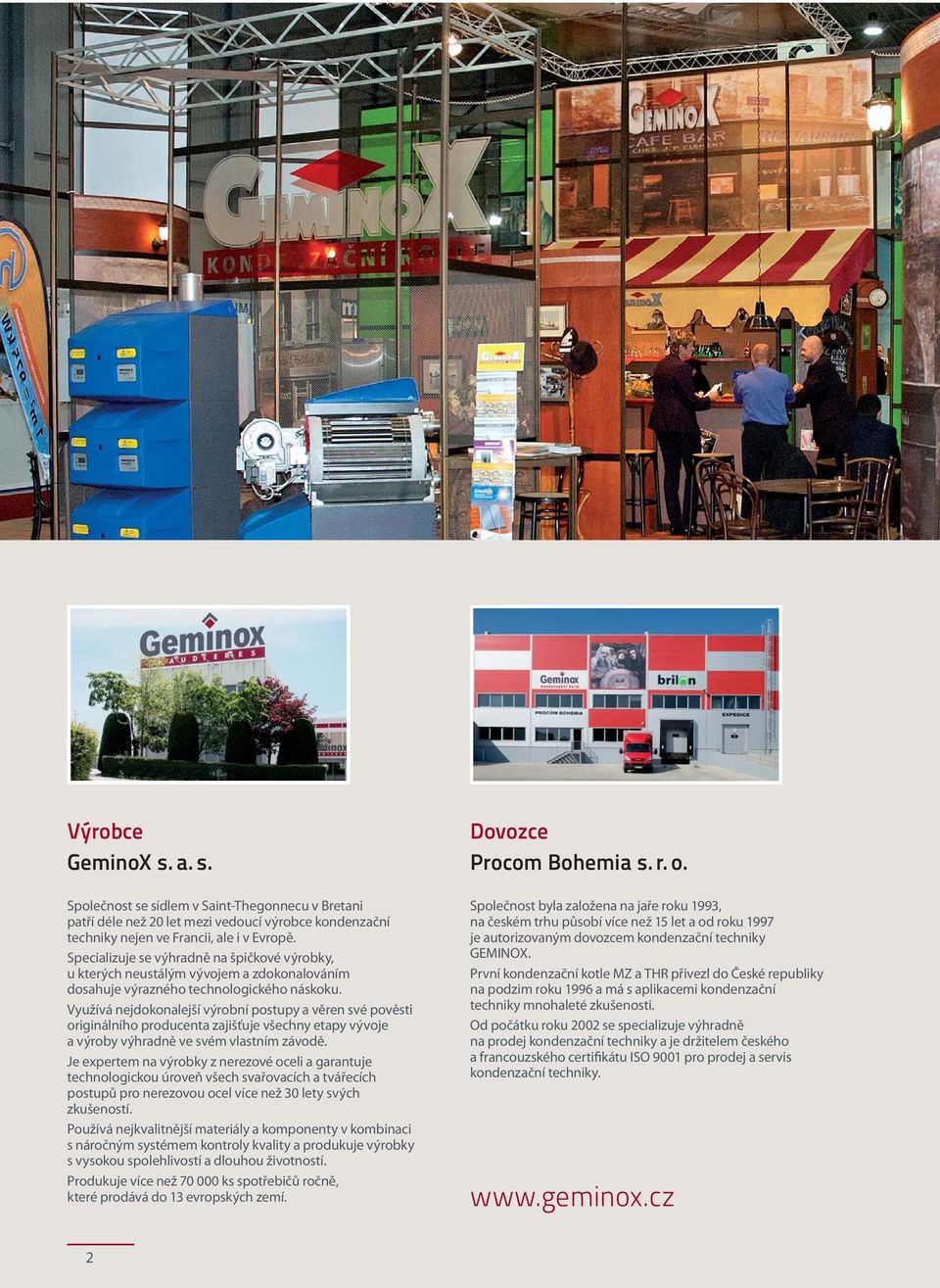

2 Výrobce GeminoX s. a. s. Společnost se sídlem v Saint-Thegonnecu v Bretani patří déle než 20 let mezi vedoucí výrobce kondenzační techniky nejen ve Francii, ale i v Evropě. Specializuje se výhradně na špičkové výrobky, u kterých neustálým vývojem a zdokonalováním dosahuje výrazného technologického náskoku. Využívá nejdokonalejší výrobní postupy a věren své pověsti originálního producenta zajišťuje všechny etapy vývoje a výroby výhradně ve svém vlastním závodě. Je expertem na výrobky z nerezové oceli a garantuje technologickou úroveň všech svařovacích a tvářecích postupů pro nerezovou ocel více než 30 lety svých zkušeností. Používá nejkvalitnější materiály a komponenty v kombinaci s náročným systémem kontroly kvality a produkuje výrobky s vysokou spolehlivostí a dlouhou životností. Produkuje více než ks spotřebičů ročně, které prodává do 13 evropských zemí. Dovozce Procom Bohemia s. r. o. Společnost byla založena na jaře roku 1993, na českém trhu působí více než 15 let a od roku 1997 je autorizovaným dovozcem kondenzační techniky GEMINOX. První kondenzační kotle MZ a THR přivezl do České republiky na podzim roku 1996 a má s aplikacemi kondenzační techniky mnohaleté zkušenosti. Od počátku roku 2002 se specializuje výhradně na prodej kondenzační techniky a je držitelem českého a francouzského certifikátu ISO 9001 pro prodej a servis kondenzační techniky. 2

3 MÉNĚ ENERGIE. MÉNĚ EMISÍ. VÍCE POHODLÍ. Nerezové kondenzační kotle s unikátním řešením technických parametrů zaručují 5 stupňů úspor paliva První stupeň spočívá v kondenzaci, při které je zužitkována i ta část tepla, která u konvenčních kotlů uniká do komína. Toto dodatečně získané teplo je využito pro předehřev vratné vody z ÚT. Druhým stupněm je optimalizace procesu spalování v celém výkonovém rozsahu kotle. Patentovaný kruhový hořák s předsměšováním paliva se vzduchem zajišťuje díky konstantnímu poměru vzduch/ plyn maximální účinnost spalování s minimálním obsahem škodlivin. Třetím stupněm je adaptabilní ekvitermní regulace integrovaná v řídící jednotce kotle (Siemens LMU), která zabraňuje zbytečnému prochladnutí stěn objektu, optimalizuje tepelnou pohodu v domě a zvyšuje stupeň využití kotle. Čtvrtým stupněm je inteligentní řízení otáček oběhového čerpadla, které je standardem pro kotle THRi. Tato funkce umožňuje výrazné snížení teploty vratné vody v přechodných obdobích a tím i razantní rozšíření pásma využití kondenzace. Nezanedbatelné je i snížení spotřeby elektrické energie. Pátým, zcela zásadním stupněm je však široká lineární modulace. Ta umožňuje dosažení rovnoměrného vytápění objektu v rozsahu % výkonu kotle. Není žádným tajemstvím, že po 3/4 topné sezóny je plně postačujících % nominálního výkonu kotle. Všechny ostatní spotřebiče, u kterých nelze snížit výkon na tyto hodnoty při zachování stejně vysoké účinnosti, se tedy stávají na 3/4 topné sezóny značně neekonomickými. Jednou z nejsilnějších deviz kotlů THRi je schopnost pracovat s maximální účinností i během nejběžnějších teplot okolo 0 C a výše, kdy k pokrytí aktuálních ztrát objektu postačuje méně než 1/3 vypočteného výkonu. Tato přednost se nejvýrazněji projevuje u moderních rodinných domů. Dnešní novostavby mají obvykle tepelnou ztrátu okolo 10 kw. Podle výše uvedených, v praxi ověřených zásad je tedy potřeba pro běžný provoz takovéhoto domu dosáhnout startovacího výkonu kotle menšího než 3 kw. Pokud není tento parametr splněn, kotel je provozován mimo svůj pracovní rozsah a začíná tzv. cyklovat. Kotle se startovacím výkonem okolo 6 kw absolvují takovýchto cyklů okolo ročně. Toto číslo vypadá značně nevěrohodně, ale po přepočtu na počet topných dnů v roce představuje pouhý jeden start kotle během 10 minut. Z praxe ale víme, že ani minutové intervaly nejsou výjimkou. Správně zvolený kondenzační kotel Geminox THRi nevykáže na novostavbě více než startů ročně a dosahuje normovaného stupně využití v rozmezí ,5 % (PCI) v celém modulovaném rozsahu. Výsledkem je % úspora paliva oproti běžným výrobkům. Cyklování kotle v závislosti na skutečné tepelné potřebě moderního domu při aktuální venkovní teplotě Tepelná ztráta objektu (10 kw) Běžný KK ZEM 2-17C THRi 1-10C 10,0 9,8 9,5 9,2 8,9 8,6 8,3 8,0 7,7 7,5 7,2 6,9 6,6 6,3 6,0 5,7 5,5 5,2 4,9 4,6 4,3 4,0 3,7 3,4 3,2 2,9 2,6 2,3 2,0 1,7 1,4 1,2 0,9 0,6 0,3 0 kw oblast cyklování kotle C

4 Zásady správného výběru kotle Výkon kotle [kw] 0 jednookruhový kotel (přímý topný okruh) bez přípravy TV (volitelný zásobník) Abychom vybrali ten správný kotel, který nabídne maximální komfort a ekonomiku provozu spolu s optimálním technickým řešením, musíme znát přesnou odpověď alespoň na tyto 3 základní otázky: 1 Jaká je reálná tepelná ztráta objektu Například u domu s tepelnou ztrátou 12 kw byměl být minimální výkon kotle nižší než 3 kw a maximální alespoň 12 kw. U dnes již zcela běžných novostaveb se ztrátou nižší než 8 kw je potřebné volit kotel s minimálním výkonem nižším než 2 kw. novostavba RD starší RD ,8 23,9 kw 2,3 16,9 kw 0,9 9,5 kw multifunkční prostorový přístroj QAA 73 vemkovní čidlo QAC 34 s integrovaným zásobníkem 50 l s integrovaným zásobníkem 75 l Minimální výkon výrazně ovlivňuje ekonomiku provozu (potlačení cyklů), maximální výkon zajišťuje komfort vytápění a přípravy teplé vody. 25 s integrovaným zásobníkem 120 l 2 Jaký druh topného systému bude instalován Pokud se bude jednat o jednoduchý topný systém (radiátory nebo podlahové vytápění) je vhodným řešení kotel ZEM se základní regulací. V případě kombinovaného topného systému (radiátory a podlahové vytápění) je optimálním řešením kotel THRi v provedení DC se základní regulací. Pro složitější topné systémy s cizím zdrojem tepla nebo s více topnými okruhy použijeme kotel THRi v provedení C a vhodnou regulaci z řady Albatros RVS. 3 Jaká bude spotřeba teplé vody a jak bude ohřívána komerční objekt ,7 48,7 kw dvouokruhový kotel (přímý a směšovaný topný okruh) sestava se zásobníkem 120 l bez přípravy TV (volitelný zásobník) s integrovaným zásobníkem 75 l Pro jednogenerační bydlení jsou obvyklé objemy zásobníku 75 litrů pro jednu koupelnu nebo sprchový kout a 120 litrů pro 2 koupelny. multifunkční prostorový přístroj QAA 73 s integrovaným zásobníkem 120 l Pro dvougenerační bydlení s jednou koupelnou na byt je nutný objem zásobníku alespoň 150 l. 45 V případě nadstandardního objemu vany je požadovaný minimální objem zásobníku alespoň 50 % z objemu vany. (například pro vanu o objemu 300 l je minimální objem zásobníku 150 l, doporučený pak 200 l). Pokud bude teplá vodu ohřívána v solárním zásobníku, je potřeba minimální objem zásobníku alespoň zdvojnásobit. 50 vemkovní čidlo QAC 34 kaskády, více topných okruhů atp. sestava se zásobníkem 120 l kontaktujte odborného konzultanta Geminox 4

5 THRi 1-10C THRi 2-17C THRi 5-25C odvod spalin komínem přívod vzduchu z prostoru s kotlem ZEM 2-17C ZEM 5-25C THRi 10-35C THRi 10-50C ZEM 2-17M-50H (horizontální) ZEM 2-17M-50V (vertikální) přívod vzduchu komínovým tělesem THRi 2-17M-75H (horizontální) THRi 2-17M-75V (vertikální) přívod vzduchu z venkovního prostoru THRi 1-10B-120 THRi 2-17B-120 THRi 5-25B-120 THRi 1-10SET-120 THRi 1-10SET-150 THRi 2-17SET-120 THRi 2-17SET-150 THRi 5-25SET-120 THRi 5-25SET-150 ZEM 2-17SET-125 ZEM 2-17SET-160 ZEM 5-25SET-125 ZEM 5-25SET-160 koaxiální odvody spalin vertikální provedení THRi 1-10DC THRi 2-17DC THRi 5-25DC THRi 2-17M-75HDC (horizontální) THRi 1-10B-120DC THRi 2-17B-120DC THRi 5-25B-120DC THRi 1-10SET-120DC THRi 2-17SET-120DC THRi 2-17SET-150DC THRi 5-25SET-120DC THRi 5-25SET-150DC fasádní provedení Geminox používá brilantní odvody spalin Brilon. Kompletní nabídku odvodů spalin naleznete na 5

6 Kondenzační kotle ZEM Optimální řešení základních aplikací Současné ceny plynu posunuly použití kondenzační techniky i do těch aplikací, ve kterých to bylo ještě před nedávnem nemyslitelné. Kondenzační kotle různé technické i kvalitativní úrovně začaly houfně nahrazovat dosluhující klasické spotřebiče, které byly instalovány při plošné plynofikaci v 90. letech. Další nově otevřenou oblastí se stala hromadná výstavba. Pro tyto a jim podobné aplikace je určena nová řada kondenzačních kotlů střední třídy ZEM. Tyto kotle jsou vynikající alternativou všude tam, kde nelze nebo kde není nutné využít beze zbytku veškeré funkce špičkové typové řady kondenzačních kotlů THRi. Kotle ZEM jsou osazeny jednodušší variantou řídicí jednotky Siemens LMU34, která je určena pouze pro jeden přímý topný okruh. Použití této jednotky v kombinaci s 3rychlostním oběhovým čerpadlem umožnilo výrazné snížení ceny kotle při zachování všech konstrukčních předností kondenzační techniky Geminox. V řídicí jednotce LMU34 je integrována adaptabilní ekvitermní regulace, která optimalizuje tepelnou pohodu ve vytápěném objektu a výrazně se podílí na vysoké ekonomice provozu kotlů ZEM. 6

7 Přehled kondenzačních kotlů ZEM model výkon [kw] modulace výkonu [%] průtok [l/min.] Kč bez DPH kotle sólo ZEM 2-17C 2,4 17, dle ext. zásobníku , ZEM 5-25C 5,0 25, dle ext. zásobníku , kotle s integrovanými zásobníky ZEM 2-17M-50V vertikální, nerezový zásobník 50 l 2,4 17, , , ZEM 2-17M-50H horizontální, nerezový vrstvený zásobník 50 l 2,4 17, , , kotle s externími zásobníky ZEM 2-17SET-125 kotel + smaltovaný zásobník OKC 120 l 2,4 17, , ZEM 5-25SET-125 kotel + smaltovaný zásobník OKC 120 l 5,0 25, , ZEM 2-17SET-160 kotel + smaltovaný zásobník OKC 160 l 2,4 17, , ZEM 5-25SET-160 kotel + smaltovaný zásobník OKC 160 l 5,0 25, , Adaptér odvodu spalin DN100/60 s měřicím otvorem je součástí kotle. 7

8 ZEM 2-17C ZEM 5-25C ZEM 2-17M-50H Kotel s výkonovým rozsahem 2,4 17,2 kw je určen pro vytápění moderních objektů s jedním topným okruhem (radiátory nebo podlahové vytápění) a tepelnou ztrátou do 17 kw. Přípravu teplé vody lze řešit volitelným externím zásobníkem teplé vody OKC. Kotel je optimální volbou pro novostavby rodinných domů se standardním vybavením a vysokými nároky na ekonomiku vytápění. Kotel s výkonovým rozsahem 5,0 25,2 kw je určen pro vytápění starších objektů s jedním topným okruhem (radiátory nebo podlahové vytápění) a tepelnou ztrátou do 25 kw. Přípravu teplé vody lze řešit volitelným externím zásobníkem teplé vody OKC. Kotel umožňuje spolehlivý provoz na starších topných systémech a je proto ideálním řešením pro generační výměny neekonomických spotřebičů z 90. let. Kotel s výkonovým rozsahem 2,4 17,2 kw je určen pro vytápění moderních objektů s jedním topným okruhem (radiátory nebo podlahové vytápění) a tepelnou ztrátou do 17 kw. Příprava teplé vody je řešena v integrovaném nerezovém vrstveném zásobníku o objemu 50 l, který dosahuje díky technologii ohřevu vody v deskovém výměníku a jejího ukládání ve vrstvách lepších parametrů než klasický zásobník s objemem 75 l. Kotel je díky svým kompaktním rozměrům a elegantnímu designu vhodný pro umístění v interiéru a poskytuje velmi komfortní přípravu teplé vody pro jednu koupelnu se sprchou a standardní vanou. Kotel s vrstveným zásobníkem není vhodný do oblastí s tvrdou vodou, protože deskový výměník je obecně náchylný k rychlému zanášení vodním kamenem. 8

9 ZEM 2-17M-50V ZEM 2-17SET ZEM 5-25SET Kotel s výkonovým rozsahem 2,4 17,2 kw je určen pro vytápění moderních objektů s jedním topným okruhem (radiátory nebo podlahové vytápění) a tepelnou ztrátou do 17 kw. Příprava teplé vody je řešena v integrovaném nerezovém zásobníku o objemu 50 l. Kotel je díky svým kompaktním rozměrům a elegantnímu designu vhodný pro umístění v interiéru a poskytuje komfortní přípravu teplé vody pro jednu koupelnu se sprchou nebo menší vanou. Typickou aplikací je instalace tohoto kotle náhradou za původní kotel s průtokovým ohřevem vody. Vlastní výměna je vzhledem k obdobným vnějším rozměrům snadná a nevyžaduje dodatečné stavební úpravy. Sestava kotle s externím zásobníkem teplé vody ZEM 2-17SET o objemu 120 nebo 160 litrů je optimální volbou pro novostavby rodinných domů s jedním topným okruhem, tepelnou ztrátou do 17 kw a poskytuje komfortní přípravou teplé vody pro dvě samostatné koupelny. Varianta se 120 litrovým zásobníkem OKC je standardem moderního bydlení v jednogeneračních rodinných domech. Sestava kotle s externím zásobníkem teplé vody ZEM 5-25SET o objemu 120 nebo 160 litrů je určena pro starší objekty s jedním topným okruhem, tepelnou ztrátou do 25 kw a poskytuje komfortní přípravou teplé vody pro dvě samostatné koupelny. Varianta se 160 litrovým zásobníkem OKC řeší zvýšené nároky na odběry teplé vody v dvougeneračních rodinných domech. Regulační systém kondenzačního kotle ZEM QAA 73 je digitální multifunkční prostorový přístroj, který komunikuje s řídící automatikou kotle LMU 34. Obousměrná výměna dat zajišťuje optimalizaci všech provozních parametrů kotle a dosažení maximální ekonomiky provozu spolu s vysokým komfortem vytápění a přípravy teplé vody. QAA 73 QAC 34 Venkovní čidlo QAC 34 snímá venkovní teplotu a předává tuto základní informaci do řídící jednotky kotle LMU 34. Provoz kotle s připojeným venkovním čidlem je nutnou podmínkou správné funkce ekvitermní regulace kotle. 9

10 Kondenzační kotle THRi Špičkové řešení náročných aplikací Kotle THRi jsou vyráběny již ve své 3. generaci a jsou určeny všude tam, kde je dosažení ideální tepelné pohody a minimálních provozních nákladů jednoznačnou prioritou. Kotle THRi jsou osazeny volně programovatelnou řídící jednotkou Siemens LMU64, která může pracovat buď samostatně, s využitím integrované adaptabilní ekvitermí regulace a rozšiřujících klipů, nebo se stává součástí regulačního systému Siemens Albatros. Kotle THRi jsou nabízeny ve více než 20 různých provedeních, což umožňuje vybrat ten správný kotel pro dané použití bez nutnosti přijímání jakýchkoliv kompromisů. Úplná kompatibilita řídící jednotky LMU64 s regulátory RVS systému Albatros pak garantuje přesné řízení teploty jednotlivých topných okruhů i u těch nejsložitějších aplikací, včetně systémů s cizími zdroji tepla (tepelná čerpadla, solární zařízení, kotle na tuhá paliva atp.). Výsledkem je minimalizace teploty v topném systému a dosažení maximální možné provozní účinnosti kotle. 10

11 Kondenzační kotle THRi...správný krok při výběru nového kotle Přehled kondenzačních kotlů THRi model výkon [kw] modulace výkonu [%] průtok [l/min.] Kč bez DPH kotle jednookruhové THRi (rozšiřitelné provedení) kotle sólo THRi 1-10C 0,9 9, dle ext. zásobníku , THRi 2-17C 2,3 16, dle ext. zásobníku , THRi 5-25C 4,8 23, dle ext. zásobníku , THRi 10-35C 9, dle ext. zásobníku , THRi 10-50C 9,7 48, dle ext. zásobníku , kotle s integrovanými zásobníky THRi 2-17M-75V vertikální, nerezový zásobník 75 l 2,3 16, , , THRi 2-17M-75H horizontální, nerezový zásobník 75 l 2,3 16, , , THRi 1-10B-120 stacionární, nerezový zásobník 120 l 0,9 9, , THRi 2-17B-120 stacionární, nerezový zásobník 120 l 2,3 16, , kotle s externími zásobníky THRi 1-10SET-125 (160) kotel + smaltovaný zásobník 120 l (160 l) 0,9 9, , THRi 2-17SET-125 (160) kotel + smaltovaný zásobník 120 l (160 l) 2,3 16, , THRi 5-25SET-125 (160) kotel + smaltovaný zásobník 120 l (160 l) 4,8 23, , THRi 1-10SET-120 (150) kotel + nerezový zásobník 120 l (150 l) 0,9 9, , THRi 2-17SET-120 (150) kotel + nerezový zásobník 120 l (150 l) 2,3 16, , THRi 5-25SET-120 (150) kotel + nerezový zásobník 120 l (150 l) 4,8 23, , kotle dvouokruhové THRi DC (přímý + směšovaný topný okruh) kotle sólo THRi 1-10DC 0,9 9, dle ext. zásobníku , THRi 2-17DC 2,3 16, dle ext. zásobníku , THRi 5-25DC 4,8 23, dle ext. zásobníku , kotle s integrovanými zásobníky THRi 2-17M-75HDC horizontální, nerezový zásobník 75 l 2,3 16, , , THRi 1-10B-120DC stacionární, nerezový zásobník 120 l 0,9 9, , THRi 2-17B-120DC stacionární, nerezový zásobník 120 l 2,3 16, , kotle s externími zásobníky THRi 1-10SET-125(160)DC kotel + smaltovaný zásobník 120 l (160 l) 0,9 9, , THRi 2-17SET-125(160)DC kotel + smaltovaný zásobník 120 l (160 l) 2,3 16, , THRi 5-25SET-125(160)DC kotel + smaltovaný zásobník 120 l (160 l) 4,8 23, , THRi 1-10SET-120(150)DC kotel + nerezový zásobník 120 l (150 l) 0,9 9, , THRi 2-17SET-120(150)DC kotel + nerezový zásobník 120 l (150 l) 2,3 16, , THRi 5-25SET-120(150)DC kotel + nerezový zásobník 120 l (150 l) 4,8 23, , Adaptér odvodu spalin DN125/80 s měřicím otvorem je součástí kotle. 11

12 THRi C (DC) THRi M-75H (DC) THRi M-75V THRi 2-17M-75V THRi 1-10C THRi 2-17C THRi 5-25C THRi 2-17M-75H THRi 1-10DC THRi 2-17DC THRi 5-25DC THRi 2-17M-75HDC Kotel s výkonovým rozsahem 0,9 9,5 kw je určen k vytápění objektů s velmi malou tepelnou ztrátou do 10 kw. Základní provedení bez přípravy teplé vody je možno doplnit o externí nerezový zásobník teplé vody (BS, MS, OKC) nebo o bivalentní zásobník a zajistit tak potřebnou předzásobu teplé vody pro její komfortní přípravu i při velmi nízko položeném výkonovém rozmezí kotle. Kotel je obvykle používán v nízkoenergetických a pasivních domech a je velmi často aplikován v kombinaci s alternativními zdroji energie (solární vytápění, tepelná čerpadla atp.). Je držitelem světového primátu v rozsahu modulace výkonu ( %). Kotel je též nabízen v dvouokruhové verzi DC. Kotel s výkonovým rozsahem 2,3 16,9 kw je určen k vytápění objektů s tepelnou ztrátou do 17 kw. Základní provedení bez přípravy teplé vody je možno doplnit o externí nerezový zásobník teplé vody (BS, MS, OKC) nebo o bivalentní zásobník a zajistit tak potřebnou předzásobu teplé vody pro její komfortní přípravu i při nízko položeném výkonovém rozmezí kotle. Kotel je speciálně koncipován pro použití v moderních novostavbách RD, kde je schopen díky svému velmi malému minimálnímu výkonu zajistit optimální vytápění a tepelnou pohodu bez zbytečného a energeticky náročného cyklování. Kotel je též nabízen v dvouokruhové verzi DC. Kotel s výkonovým rozsahem 4,8 23,9 kw je určen k vytápění objektů s tepelnou ztrátou od 17 do 24 kw, zejména pak klasických rodinných domků a vilek. Základní provedení bez přípravy teplé vody je možno doplnit o externí nerezový zásobník teplé vody (BS, MS, OKC) nebo o bivalentní zásobník a zajistit tak špičkový komfort její přípravy i pro případ dvougeneračního bydlení. Kotel je též nabízen v dvouokruhové verzi DC. Kotel s výkonovým rozsahem 2,3 16,9 kw je určen k vytápění objektů s tepelnou ztrátou do 17 kw. Ohřev teplé vody je zajištěn v integrovaném nerezovém zásobníku o objemu 75 l, který poskytuje komfortní přípravu teplé vody pro jednu koupelnu se sprchou a standardní vanou. Kotel je díky svým kompaktním rozměrům a elegantnímu designu vhodný pro umístění v interiéru a je obvykle používán v bytech a menších novostavbách rodinných domů, kde je díky svému optimálnímu výkonovému rozmezí a vhodně zvolené velikosti zásobníku teplé vody ideálním řešením. Kotel THRi 2-17M-75H je též nabízen v dvouokruhové verzi DC. 12

13 THRi SET-120 (DC) THRi B-120 (DC) THRi (10-50)C THRi 1-10SET THRi 2-17SET THRi 5-25SET THRi 10-35C THRi 1-10SET-DC THRi 2-17SET-DC THRi 5-25SET-DC THRi 10-50C Sestava kotle s externím nerezovým zásobníkem teplé vody o objemu 120 nebo 150 litrů poskytuje špičkový komfort a ekonomiku provozu při použití jak v novostavbách s malou tepelnou ztrátou (THRi 1-10; THRi 2-17), tak v klasických rodinných domech a vilách (THRi 5-25). Varianta se 120 litrovým zásobníkem MS je standardem moderního bydlení jednogeneračních rodinných domech. Kotle jsou též nabízeny v dvouokruhové verzi DC. THRi 1-10B-120 THRi 1-10B-120DC THRi 2-17B-120 THRi 2-17B-120DC THRi 5-25B-120 THRi 5-25B-120DC Ohřev teplé vody je zajištěn v integrovaném nerezovém zásobníku o objemu 120 litrů, který poskytuje špičkový komfort a ekonomiku provozu jak při použití v moderních novostavbách, tak v klasických nezateplených rodinných domech a vilách. Tato přímá alternativa sestavy THRi-SET je díky modernímu designu a kompaktním rozměrům využívána zejména pro umístění v interiéru. Kompaktní sestavy s integrovaným zásobníkem teplé vody jsou nejžádanější v dvouokruhové verzi DC. Kotel s výkonovým rozsahem 9,5 35,0 nebo 9,5 48,7 kw je určen k vytápění větších objektů s tepelnou ztrátou kw nebo kw, zejména pak nadstandardních rodinných domů, vil a objektů komerčního charakteru. Základní provedení bez přípravy teplé vody je možno doplnit o externí nerezový zásobník teplé vody BS vhodné velikosti a zajistit tak špičkový komfort její přípravy bez nutnosti jakéhokoliv kompromisu. Kotle lze spojovat do inteligentních kaskád s komunikací po LPB sběrnici a dosáhnout tak lineárně modulovaného výkonového rozmezí například 9,7 188 kw s přednostní nebo souběžnou přípravou teplé vody. 13

14 Kondenzační kotle THRi DC Komplexní řešení úsporného zdroje tepla Dlouholeté zkušenosti výrobce spojené s důsledným průzkumem trhu a trvalou péčí o zákazníky umožnily vyvinout výrobek, který komplexně splňuje nejčastější požadavky kladené na moderní bydlení v rodinném domě: vytápění přímého topného okruhu (obvykle radiátory) vytápění směšovaného topného okruhu (obvykle podlahové vytápění) přípravu teplé vody pro 1 2 koupelny s možností cirkulace možnost ohřevu bazénu bez nutnosti použití dalších regulačních prvků Kotel THRi DC je speciálně optimalizován pro použití v moderních domech a je nabízen v těchto provedeních: THRi DC THRi M-75HDC THRi B-120DC v závěsném provedení s integrovaným zásobníkem 75 l v závěsném provedení s integrovaným zásobníkem 120 l ve stacionárním provedení THRi SET-120DC v kombinaci s externím nerezovým zásobníkem TV o objemu 120 l 14

15 Regulační systém kondenzačního kotle THRi QAC34 Venkovní čidlo LMU64 Ovládací panel kotle Multifunkční prostorový přístroj QAA73 Vizualizace Regulátory RVS Clip-In moduly RVS RVS RVS OCI420 AGU2.500 AGU2.51x web server OCI/ACS LPB AGU2.530 RVS RVS servisní nástroj V ma 15

16 Nepřímotopné zásobníky teplé vody 16

17 BS Aqualios OKC Nabídka nepřímotopných zásobníků teplé užitkové vody tvoří nedílnou součást sortimentu kondenzačních kotlů GEMINOX. Kvalifikovaným výběrem jejich správné velikosti lze optimalizovat komfort a ekonomiku přípravy teplé užitkové vody s ohledem na počet osob v objektu. Originální zásobníky GEMINOX jsou vyrobeny z austenitické nerezové oceli třídy F18 MT a vyznačují se nadstandardními technickými parametry. Zcela v duchu firemní filosofie nabízejí dokonalou konstrukci zaručující maximální výkon a životnost při minimálních vlastních tepelných ztrátách. Smaltované zásobníky DZD jsou vyrobeny ze standardní oceli a jsou žádanou ekonomickou variantou k originálním zásobníkům. Zásobníky DZD jsou dodávány v zákaznickém provedení a s kotli GEMINOX dosahují stejných parametrů jako originální zásobníky. Veškeré externí zásobníky teplé vody mají připraven vývod pro připojení cirkulačního okruhu teplé užitkové vody. Přehled nepřímotopných zásobníků klasické nerezové zásobníky teplé vody model objem [l] výkon 80/60 C [kw] doporučená prodejní cena * BS , BS , BS , BS , trivalentní solární zásobníky teplé vody Aqualios /43/ , Aqualios /43/ , OKC 300 NTRR /26/ , OKC 400 NTRR /31/ , OKC 500 NTRR /40/ , 17

18 Gemelios - solární řešení pro novostavby rodinných domů Vnitřní programovací přístroj QAA73 Kondenzační kotel THRi Solární kolektory AGU Solární clip-in připojený do řídící jednotky kotle Čerpadlová skupina Přímý topný okruh (radiátory) Expanzní nádoba Směšovaný topný okruh (podlahové vytápění) pouze u verze DC Solární zásobník 18

19 Soubory komponentů pro sestavování solárních setů Gemelios KOTEL Sada ZEM kotel ZEM 2-17C (5-25C) prostorový přístroj REG 74 venkovní čidlo QAC 34 solární regulátor SC 100 propojovací sada kotel/zásobník Kč bez DPH Sada THRi* kotel THRi 1-10C (2-17C, 5-25C) prostorový přístroj REG 73 venkovní čidlo QAC 34 solární regulátor REG 152 (SC 100) propojovací sada kotel/zásobník Kč bez DPH SOLÁRNÍ SESTAVA ZÁSOBNÍK TV Solární smaltovaný zásobník OKC trivalentní zásobník OKC 300 NTRR/SOL Kč bez DPH Solární sestava 2GS240 2x plochý kolektor čerpadlová skupina SS2S expanzní nádrž 18 l s příslušenstvím teplonosná kapalina Solaris+ 25 l termostatický směšovač 3/4 sada pro instalaci na šikmou střechu sada pro hydraulické připojení Kč bez DPH Ceny souborů jsou platné pouze při objednání celého solárního setu Gemelios. Doporučené solární sety Gemelios Solární nerezový zásobník AQS trivalentní zásobník Aqualios Kč bez DPH Solární sestava Varisol 20 (Tmax 20 HP/DF)** 20 vakuových trubic včetně sběrače čerpadlová skupina SS2S expanzní nádrž 18 l s příslušenstvím teplonosná kapalina Solaris+ 25 l termostatický směšovač 3/4 sada pro instalaci na šikmou střechu sada pro hydraulické připojení Kč bez DPH * Sada THRi DC, doplatek za dvouokruhové provedení DC, Kč bez DPH ** Volitelné provedení vakuových trubic solárních sestav - sestava Varisol ks trubic Varisol DF (Direct Flow), sestava Tmax 20 HP - 20 ks trubic Thermomax HP (Heat Pipe), sestava Tmax 20 DF - 20 ks trubic Thermomax DF (Direct Flow) Rámová sada 2GS240 - pro instalaci na plochou střechu pod úhlem 35-55, Kč bez DPH Rámová sada 20VDF (20THP, 20TDF) - pro instalaci na plochou střechu pod úhlem 35-55,bez doplatku Solární set BASIC sada ZEM + zásobník OKC + sestava 2GS Kč Kč Kč Kč bez DPH Solární set ECONOMY sada THRi + zásobník OKC + sestava 2GS Kč Kč Kč Kč bez DPH Solární set OPTIMUM sada THRi + zásobník OKC + sestava Varisol 20 (Tmax 20 HP/DF)** Kč Kč Kč Kč bez DPH Solární set TOP sada THRi + zásobník AQS + sestava Varisol 20 (Tmax 20 HP/DF)** Kč Kč Kč Kč bez DPH Akční sestavy Gemelios Tmax 20-DF za cenu plochých panelů GS240 Solární set BASIC- Actual offer sada ZEM + zásobník OKC + sestava Tmax 20 DF Kč Kč Kč Kč bez DPH Solární set ECONOMY- Actual offer sada THRi + zásobník OKC + sestava Tmax 20 DF Kč Kč Kč Kč bez DPH 19

20 Ceník regulace kotlů a příslušenství Kč bez DPH základní regulace kotlů ekvitermní řízení jednoho okruhu ÚT a přednostního ohřevu TV QAC 34 (povinné) snímání venkovní teploty (ZEM, THRi) - přibaleno pod krytem kotle v ceně kotle QAA /101 prostorový přístroj pro kotle ZEM a THRi 3 999, funkční klipy AGU regulace druhého (směšovaného) okruhu ÚT 3 999, AGU volné programování (1 vstup + 3 výstupy) 3 999, AGU řízení 0 10V (výkon nebo teplota) 3 999, REG 152 solární regulace ohřevu TV AGU (klip) + sada čidel 4 999, OCI 420 komunikační rozhraní mezi THRi a regulacemi RVS (LPB) 1 999, nadstavbové regulace regulátory RVS (Albatros2) RVS směšovaný okruh ÚT, H , RVS směšovaný okruh ÚT, ohřev TV, H1, MF výstup, 2 MF vstup 5 499, RVS kaskáda, směšovaný okruh ÚT, ohřev TV, H1, MF výstup, 2 MF vstup 5 899, RVS kaskáda, směšovaný okruh ÚT, ohřev TV, H1/2, 3 MF výstup, 4 MF vstup 6 499, RVS kaskáda, 2 směšované okruhy ÚT, ohřev TV, H1/2, 3 MF výstup, 4 MF vstup 7 499, AVS rozšiřující modul RVS (okruh ÚT, MF vstupy a výstupy) 3 199, sady čidel a svorek k regulátorům RVS sada RVS SVS QAD36/ , sada RVS SVS QAD36/101 + QAZ36.522/ , sada RVS SVS QAD36/101 + QAZ36.522/ , sada RVS SVS QAD36/101 + QAZ36.522/ , sada RVS SVS QAD36/101 + QAZ36.522/ , sada AVS SVS připojovací kabel AVS , sada KASK43/63 2 QAD36/101 (pouze pro kaskády) 999, periferie regulátorů RVS - standardní připojení vodičem AVS37.294/509 ovládací panel (programování) pro montáž do rozvaděče + připojovací kabel AVS plastová krytka 3 149, QAA75.611/501 prostorový přístroj (programování + čidlo teploty prostoru) 4 699, QAA55.110/101 čidlo teploty prostoru (pouze korekce) 1 999, čidla k regulátorům RVS QAZ jímkové čidlo solární 749, QAZ jímkové čidlo k RVS 249, QAD36 příložné čidlo k RVS 499, periferie regulátorů RVS - bezdrátové připojení QAA78.610/501 prostorový přístroj (programování + čidlo teploty prostoru + vysílač) 4 999, AVS13.399/201 vysílač pro QAC , AVS71.390/109 přijímač pro QAC34 a QAA , AVS14.390/101 zesilovač (volitelný) 4 299, odvody spalin kotlové adaptéry s měřícími otvory kotlový adaptér ZEM pro koaxiální odvod spalin a přívod vzduchu DN 100/60 (v ceně kotle ZEM) 799, kotlový adaptér ZEM pro koaxiální odvod spalin a přívod vzduchu DN 125/ , N kotlový adaptér ZEM pro oddělený odvod spalin a přívod vzduchu 2 DN , kotlový adaptér THRi pro odvod spalin DN , kotlový adaptér THRi pro koaxiální odvod spalin a přívod vzduchu DN 125/80 (v ceně kotle THRi) 1 999, Y kotlový adaptér THRi pro oddělený odvod spalin a přívod vzduchu 2 DN , ostatní komponenty odvodů spalin jsou uvedeny v ceníku spalinových systému Brilon ( ostatní příslušenství W integrovaná propojovací sada kotel / zásobník TV (u sestav v ceně * ) 4 999, TJ 6/4-2 šroubovací elektrická topná jednotka (2 kw) 2 414, V multiprotec 1 litr - koncentrovaný inhibitor koroze systému ÚT (1 : 100) 599, V multiprotec 10 litrů - koncentrovaný inhibitor koroze systému ÚT (1 : 100) 4 999, multiprotec ICE 10 litrů - nemrznoucí směs (10 : 100) 3 995, G přečerpávací stanice kondenzátu Conlift L 1*230V 2 999, neutralizační box NEUTRA N-14 pro kotle do 100kW včetně náplně 3 599, Y rám s expanzní nádobou pro THRi DC (18 l) 4 499, Vytištěno v říjnu Změna cen vyhrazena. MÉNĚ ENERGIE. MÉNĚ EMISÍ. VÍCE POHODLÍ.
