1 ATELIÉR GIRSA ÚSTAV PAMÁTKOVÉ PÉČE _ FA CVUT DIPLOMOVÝ PROJEKT _ ZIMNÍ SEMESTR 2010/11 _ FA ČVUT PRAHA

2 KONZULTUJÍCÍ : PROF. ING. ARCH. AKAD. ARCH. VÁCLAV GIRSA_ ING. ARCH. TOMÁŠ EFLER

3 ŠIRŠÍ VZTAHY - SCHÉMA POLOHY OBCE BOSEŇ SCHÉMA KRAJŮ ČR SCHÉMA OBLASTI Liberec Jizera Liberec Mimoň Mnichovo Hradiště Drábské světničky Mužský Mnichovo Hradiště Mladá Boleslav Turnov Boseň Valečov Boseň R10 CHKO Český ráj Praha Praha Kněžmost

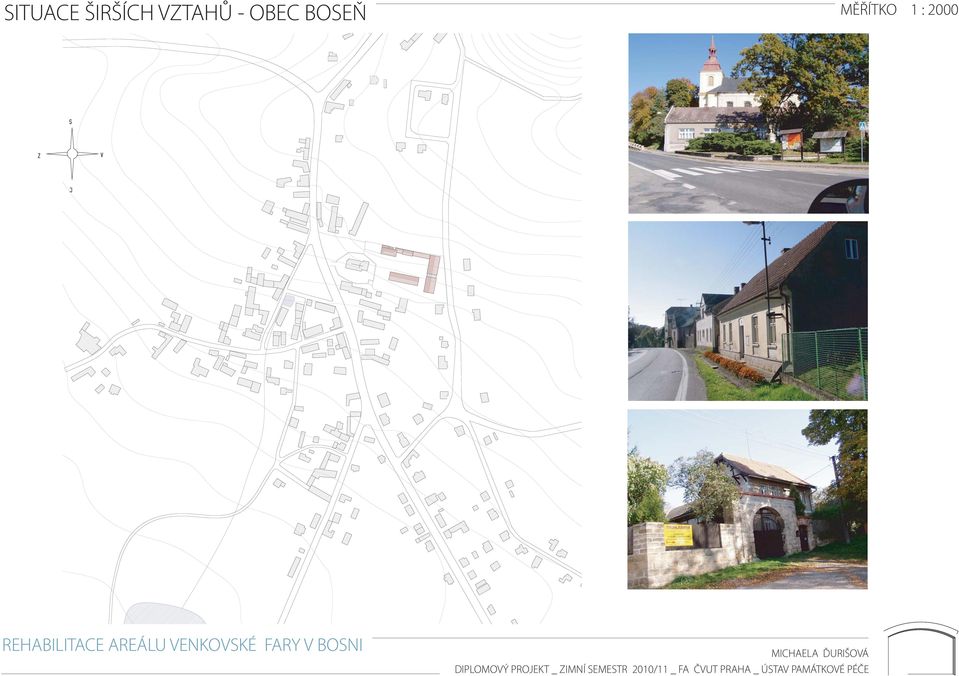

4 SITUACE ŠIRŠÍCH VZTAHŮ - OBEC BOSEŇ MĚŘÍTKO 1 : 2000

5 POPIS A FOTOGRAFIE AREÁLU Areál venkovské fary se nachází v centrální části obce Boseň, ležící na silniční komunikaci mezi městy Mnichovo Hradiště a Kněžmost. Obec disponuje strategickou polohou. Leží tři kilometry od rychlostní komunikace R10 ( Praha Liberec ) a na hranici Chráněné krajinné oblasti Český ráj. Místo, kde se areál venkovské fary nachází, má veliký potenciál pro duchaplné využití. Nacházíme se v místě s jednou z nejpůvabnějších krajin v České republice. Je zde mnoho historie a tento kraj je jeden z nejnavštěvovanějších u nás. Nalezneme zde mnoho turistických a cyklistických tras protínající obec Boseň a v nepatrné blízkosti leží zřícenina hradu Valečov. Z těchto důvodů jsem pro bývalý areál venkovské fary našla funkci řešící nedostatek ubytovací kapacity a navrhla zde rekreační a vzdělávací objekty. Hlavní myšlenka spočívá v zachování stávajících budov a vytvoření novotvarů na torzech zdí původní stodoly a chlévů. Navrhované stavby a dostavby vycházejí z archetypů stávajících usedlostí. Tedy použitím tradičních materiálů a vlastním hmotovým řešením. Použitím dřeva, světlých tónů přírodních omítek a sedlové střechy s krytinou z ručně štípaného šindele. Je zde poukázán velký důraz na spojení s původním charakterem přírody a s hospodařením zde. Například vytvořením typického venkovského dvora či začleněním mezi vysoké ovocné stromy, které se již dnes nepěstují. Historická budova fary slouží k ubytování rodiny správce areálu. V přízemí je navržena kancelář, kde se rekreanti a návštěvníci areálu ohlásí a v témže podlaží mohou zhlédnout expozici dochovaného nábytku a předmětů s farní tématikou. Před farou vedle hlavního vstupu navrhuji obnovit tradiční venkovskou předzahrádku s posezením pro domácí rodinu, která žije v prvním patře. Dále z východní strany leží přístavek, který slouží pro ustájení domácího dobytka a také původní špejchar je využit pro uskladnění krmiva dobytka a expozici historického hospodářského nářadí. Vytvářím zde uzavřený venkovský dvůr, který je z jižní strany ohraničen dvoupodlažní obytnou budovou a z východu bývalou stodolou, dostavěnou pro vzdělávací a volnočasovou funkci. Tento dvůr je opatřen mlatovým povrchem a jsou zde zachovány původní dřeviny, typické pro dvůr (lípa, jasan a vrba). Již zmíněná obytná stavba je postavena na zbytcích pískovcových zdí, na niž je posazena dřevěná konstrukce z lepených vazníků. V přízemí se nachází jídelní prostor s přilehlou přípravnou pokrmů. V budově jsou navrženy dvě schodiště. Jedno ústí přímo do zahrady a druhé obsluhuje jídelnu. Z východního čela domu můžeme vyjít ven a dojít do nově navrženého objektu situovaného kolmo na ubytovací objekt. Můžeme zde využít saunu, odpočívárnu a krytý bazén, který v letních obdobích lze propojit se zahradou a využívat ho jako venkovní. Budova s bazénem a saunou je propojena s původní stodolou krčkem. Tento krček je z lehké dřevěné konstrukce a skla. V letních obdobích je otevíratelný. Slouží jako průchod z boční komunikace na východní straně pozemku do středu dvora. V zimním období je využíván jako foaje před vstupem do multifunkční budovy bývalé stodoly. Z foyer jsou přístupny toalety a šatní prostor. Na východní straně pozemku je také navržen vjezd s plochou pro parkování. Kapacita parkoviště činí 9 parkovacích míst. Tento prostor je oddělen od zahrady živým plotem a neruší tak klidné pojetí zahrady. Budovy ve východní straně dvora jsou konstruovány také z lepených dřevěných vazníků a budova se saunou a bazénem jako rámová dřevostavba. Areál uzavírá jednopodlažní budova v severní straně dvora. Propojuje objekt fary a špejchárku s bývalou stodolou, určenou pro vzdělávání, kulturu a volný čas. V této jednopodlažní budově je navrženo zázemí pro účinkující. Šatna, toaleta a malá kuchyňka. Dále jsou zde prostory pro uskladnění techniky a nábytku. Zbytek budovy je přístupný ze dvora, lze zde využít prostor pro uschování kol a dále je zde velká technická místnost pro vytápění budov celého areálu a pro ohřev teplé vody. Areál je navržen tak, aby uspokojil mnoho typů návštěvníků. Vytvořil zde atmosféru typického venkova a přesto reagoval na standard dnešní doby.

6 STRUČNÁ HISTORIE A FOTOGRAFIE Fara, která náležela k přilehlému kostelu sv. Václava, stála ve vesnici Bosni od nepaměti. Počátkem 15. století byla boseňská farnost nejbo - hatší v celém děkanátě. Náleželo k ní velké množství polí, luk, lesů a rybníků v okolí. Jakého vzhledu byla v dávném věku fara, nelze zjistit. Jak v roce 1655, tak v roce 1671 byla fara přízemní, patrně dřevěná, se dvěma světnicemi a pokrytá došky. Ještě v roce 1685 se na opravu farní střechy kupovaly došky. Ale již v roce 1689 se nakoupilo větší množství šindele na budoucí pokrytí fary. V roce 1689 se do fary dávala prkenná podlaha a opravovala se pec na pečení chleba. Je možné, že do té doby zde byla podlaha hliněná nebo z cihlových dlaždic. Velký pozemek kolem fary byl od starodávna ohrazen dřevěným plotem. V roce 1689 jsou u fary uváděna dvoje nová dřevěná vrata. Jedny byly určeny pro vjezd z návsi a druhé vedly do zahrady. Patrně poblíž fary byl sklep, který se v roce 1686 čistil, vyzdíval a stavěla se nad ním dřevěná stříška pokrytá šindelem. U fary byla i stodola s mlatem. Okna na staré faře byla vyplněná skleněnými kolečky zalitými do olova. V roce 1688 byly již na oknech dřevěné okenice, které se zavíraly hlavně v zimě v noci, aby se udrželo v místnostech více tepla. Na farním dvoře byla od starodávna studna, u které byl buď na provazu nebo na řetězu okov, který se často měnil a opravoval. V roce 1690 byla na farním dvoře postavena stáj pokrytá doškama pro jeden pár koní. Též je zde uveden špýchar. V roce 1696 byla na farním dvoře postavena nová řezárna, spolu se stájemi a dvěma chlívky. O pět let později je zde připomínán ovčinec. V tomto rozsahu fungovala stará fara až do roku 1702, kdy byla zbořená a v roce 1703 vystavěná nová kamenná fara. Stavbu jednopatrové kamenné fary vedl baumistr Mikuláš Reimondi, který byl v tu dobu ve službách mnichovohradišťské valdštejnské vrchnosti. V nové jednopatrové faře byla v přízemí kuchyně s chlebovou pecí. Víme také, že v přízemí byla síň a čelední místnost. Kolik bylo dále pokojů není uvedeno, ale Je pravděpodobné, že jejich počet byl stejný jako je dnes. Na stavbě nové fary v Bosni pracovalo mnoho kameníků, zedníků, tesařů, sklenářů, kovářů a nádeníků. Z významnějších osob je znám kameník Martin Sander, který pocházel z Duchcova, žil v Malé Bělé a spolu se svým bratrem byl ve službách Valdštejnů. V roce 1705 se na novou faru zakoupilo 58 kop šindele. Zda s ním byla pokryta střecha fary nebo přilehlých hospodářských stavení není známo. Větší stavební činnost byla na boseňské faře v roce Staré chlévy byly rozbořeny a na jejich místech byly postaveny nové chlévy a maštale, které byly opatřeny tesy a před nimi udělán zástinek. Pět sáhů kamene na stavbu nových chlévu a maštale bylo vylámáno v Dobré Vůdě a černé kameny, kterými byly vydlážděné podlahy v maštali a chlévech, sbírali nádeníci na polích. Kolem zahrady byl postaven nový dřevěný roubený plot. Tento vzhled areálu se dochoval až do dnes, kromě úprav střešní konstrukce chlévů, vybudovaných ve 20.století.

7 HISTORIE - MAPY - SCHÉMA SHP PŮDORYS 1. PP PŮDORYS 2. NP Stabilní katastr III. vojenské mapování - Františko-josefské PŮDORYS 1. NP kostel sv. Václava LEGENDA před rokem 1680 stodola 1696 řezárna s chlévy špejchar sklep špejchar roubenka fara LP 1720 přístavky LP 1820 sušárna LP 1850 přestavba schodiště 19. stol 20. stol toalety

8 SCHÉMA PŘESTAVBY AREÁLU MĚŘÍTKO 1 : 300 PŮDORYS 1. NP PŮDORYS 2. NP PŮDORYS 1. NP PŮDORYS 2. NP LEGENDA PŮVODNÍ KONSTROKCE REKONSTRUKCE NOVĚ NAVRŽENÉ KONSTRUKCE

9 PŮDORYS 1.NP - SITUACE MĚŘÍTKO 1 : 300 LEGENDA PÍSKOVCOVÉ ZDIVO DŘEVĚNÁ SENDVIČOVÁ KONSTRUKCE DŘEVĚNÁ PŮVODNÍ KONSTRUKCE MLAT PÍSKOVCOVÁ NÁSEP DLAŽBA TRAVNATÁ PLOCHA OKRASNÁ ZELEŇ ZELENINOVÉ ZÁHONY KEŘOVÁ VÝSADBA STROMY VSTUP NÁDOBOVÉ OKRASNÉ VÝSADBY

10 PŮDORYS 1.PP, 2.NP MĚŘÍTKO 1 : 300 PŮDORYS 2. NP PŮDORYS 1. PP LEGENDA PÍSKOVCOVÉ ZDIVO DŘEVĚNÁ SENDVIČOVÁ KONSTRUKCE DŘEVĚNÁ PŮVODNÍ KONSTRUKCE MLAT PÍSKOVCOVÁ NÁSEP DLAŽBA TRAVNATÁ PLOCHA OKRASNÁ ZELEŇ ZELENINOVÉ ZÁHONY KEŘOVÁ VÝSADBA STROMY REHABILITACE AREÁLU VSTUP VENKOVSKÉ FARY V BOSNI NÁDOBOVÉ OKRASNÉ VÝSADBY

11 ŘEZY A ŘEZOPOHLEDY MĚŘÍTKO 1 : 200 ŘEZ AA ŘEZ BB

12 ŘEZY A ŘEZOPOHLEDY MĚŘÍTKO 1 : 200 ŘEZOPOHLED CC

13 POHLEDY MĚŘÍTKO 1 : 300 POHLED VÝCHODNÍ POHLED ZÁPADNÍ

14 POHLEDY MĚŘÍTKO 1 : 300 JIŽNÍ POHLED SEVERNÍ POHLED

15 SITUACE - POHLED NA STŘECHY MĚŘÍTKO 1 : 300 CHLÉV ŠPEJCHAR MUZEUM TECHNICKÉ ZÁZEMÍ FARA REKREAČNÍ A VZDĚLÁVACÍ BUDOVA SAUNA BAZÉN UBYTOVÁNÍ

16 EXTERIÉROVÁ PERSPEKTIVA

17 EXTERIÉROVÁ PERSPEKTIVA

18 EXTERIÉROVÁ PERSPEKTIVA

19 EXTERIÉROVÁ PERSPEKTIVA

20 INTERIÉROVÁ PERSPEKTIVA

21 INTERIÉROVÁ PERSPEKTIVA
