ZETTLER Expert. ústředny MZX. Návod k montáži. Fire & Integrated Solutions. Adresovatelný analogový systém elektrické požární signalizace

Transkript

1 Fire & Integrated Solutions ZETTLER Expert ústředny MZX Adresovatelný analogový systém elektrické požární signalizace Návod k montáži vydání: /09

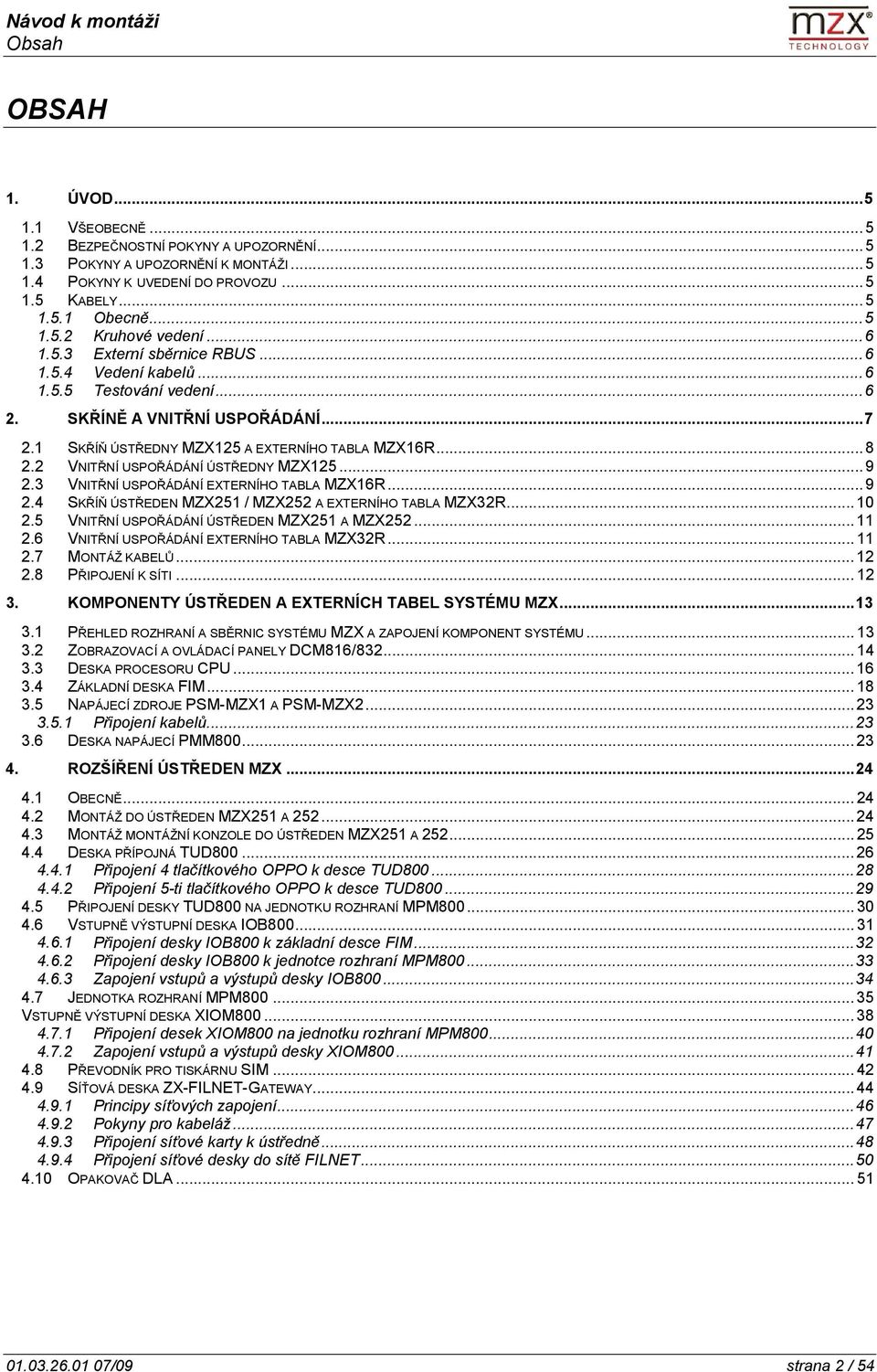

2 Obsah OBSAH 1. ÚVOD VŠEOBECNĚ 1.2 BEZPEČNOSTNÍ POKYNY A UPOZORNĚNÍ 1.3 POKYNY A UPOZORNĚNÍ K MONTÁŽI 1.4 POKYNY K UVEDENÍ DO PROVOZU 1.5 KABELY Obecně Kruhové vedení Externí sběrnice RBUS Vedení kabelů Testování vedení SKŘÍNĚ A VNITŘNÍ USPOŘÁDÁNÍ SKŘÍŇ ÚSTŘEDNY MZX125 A EXTERNÍHO TABLA MZX16R VNITŘNÍ USPOŘÁDÁNÍ ÚSTŘEDNY MZX VNITŘNÍ USPOŘÁDÁNÍ EXTERNÍHO TABLA MZX16R SKŘÍŇ ÚSTŘEDEN MZX251 / MZX252 A EXTERNÍHO TABLA MZX32R VNITŘNÍ USPOŘÁDÁNÍ ÚSTŘEDEN MZX251 A MZX VNITŘNÍ USPOŘÁDÁNÍ EXTERNÍHO TABLA MZX32R MONTÁŽ KABELŮ PŘIPOJENÍ K SÍTI 3. KOMPONENTY ÚSTŘEDEN A EXTERNÍCH TABEL SYSTÉMU MZX PŘEHLED ROZHRANÍ A SBĚRNIC SYSTÉMU MZX A ZAPOJENÍ KOMPONENT SYSTÉMU ZOBRAZOVACÍ A OVLÁDACÍ PANELY DCM816/ DESKA PROCESORU CPU ZÁKLADNÍ DESKA FIM NAPÁJECÍ ZDROJE PSM-MZX1 A PSM-MZX Připojení kabelů DESKA NAPÁJECÍ PMM ROZŠÍŘENÍ ÚSTŘEDEN MZX OBECNĚ MONTÁŽ DO ÚSTŘEDEN MZX251 A MONTÁŽ MONTÁŽNÍ KONZOLE DO ÚSTŘEDEN MZX251 A DESKA PŘÍPOJNÁ TUD Připojení 4 tlačítkového OPPO k desce TUD Připojení 5-ti tlačítkového OPPO k desce TUD PŘIPOJENÍ DESKY TUD800 NA JEDNOTKU ROZHRANÍ MPM VSTUPNĚ VÝSTUPNÍ DESKA IOB Připojení desky IOB800 k základní desce FIM Připojení desky IOB800 k jednotce rozhraní MPM Zapojení vstupů a výstupů desky IOB JEDNOTKA ROZHRANÍ MPM VSTUPNĚ VÝSTUPNÍ DESKA XIOM Připojení desek XIOM800 na jednotku rozhraní MPM Zapojení vstupů a výstupů desky XIOM PŘEVODNÍK PRO TISKÁRNU SIM SÍŤOVÁ DESKA ZX-FILNET-GATEWAY Principy síťových zapojení Pokyny pro kabeláž Připojení síťové karty k ústředně Připojení síťové desky do sítě FILNET OPAKOVAČ DLA /09 strana 2 / 54

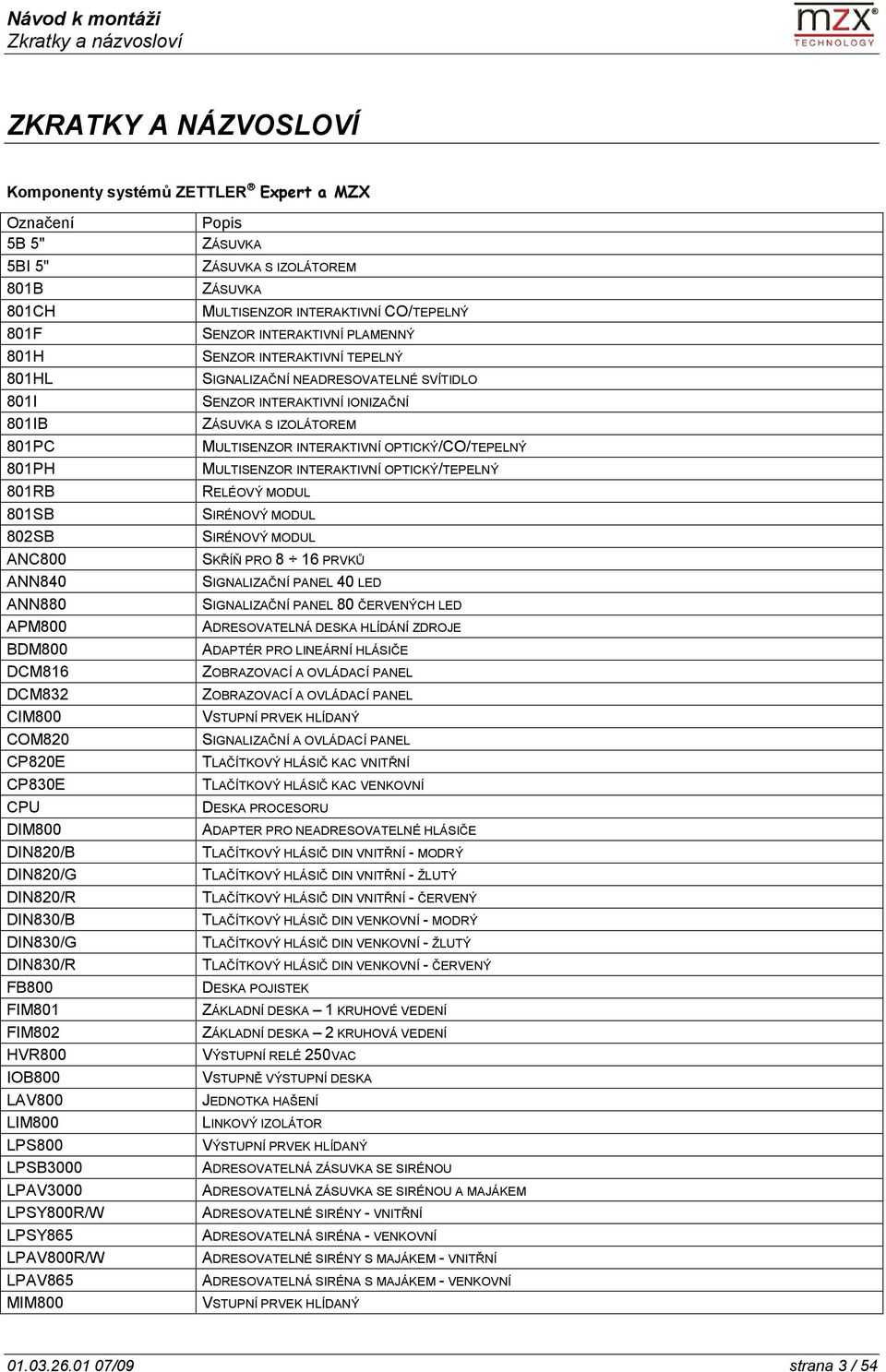

3 Zkratky a názvosloví ZKRATKY A NÁZVOSLOVÍ Komponenty systémů ZETTLER Expert a MZX Označení 5B 5" 5BI 5" 801B 801CH 801F 801H 801HL 801I 801IB 801PC 801PH 801RB 801SB 802SB ANC800 ANN840 ANN880 APM800 BDM800 DCM816 DCM832 CIM800 COM820 CP820E CP830E CPU DIM800 DIN820/B DIN820/G DIN820/R DIN830/B DIN830/G DIN830/R FB800 FIM801 FIM802 HVR800 IOB800 LAV800 LIM800 LPS800 LPSB3000 LPAV3000 LPSY800R/W LPSY865 LPAV800R/W LPAV865 MIM800 Popis ZÁSUVKA ZÁSUVKA S IZOLÁTOREM ZÁSUVKA MULTISENZOR INTERAKTIVNÍ CO/TEPELNÝ SENZOR INTERAKTIVNÍ PLAMENNÝ SENZOR INTERAKTIVNÍ TEPELNÝ SIGNALIZAČNÍ NEADRESOVATELNÉ SVÍTIDLO SENZOR INTERAKTIVNÍ IONIZAČNÍ ZÁSUVKA S IZOLÁTOREM MULTISENZOR INTERAKTIVNÍ OPTICKÝ/CO/TEPELNÝ MULTISENZOR INTERAKTIVNÍ OPTICKÝ/TEPELNÝ RELÉOVÝ MODUL SIRÉNOVÝ MODUL SIRÉNOVÝ MODUL SKŘÍŇ PRO 8 16 PRVKŮ SIGNALIZAČNÍ PANEL 40 LED SIGNALIZAČNÍ PANEL 80 ČERVENÝCH LED ADRESOVATELNÁ DESKA HLÍDÁNÍ ZDROJE ADAPTÉR PRO LINEÁRNÍ HLÁSIČE ZOBRAZOVACÍ A OVLÁDACÍ PANEL ZOBRAZOVACÍ A OVLÁDACÍ PANEL VSTUPNÍ PRVEK HLÍDANÝ SIGNALIZAČNÍ A OVLÁDACÍ PANEL TLAČÍTKOVÝ HLÁSIČ KAC VNITŘNÍ TLAČÍTKOVÝ HLÁSIČ KAC VENKOVNÍ DESKA PROCESORU ADAPTER PRO NEADRESOVATELNÉ HLÁSIČE TLAČÍTKOVÝ HLÁSIČ DIN VNITŘNÍ - MODRÝ TLAČÍTKOVÝ HLÁSIČ DIN VNITŘNÍ - ŽLUTÝ TLAČÍTKOVÝ HLÁSIČ DIN VNITŘNÍ - ČERVENÝ TLAČÍTKOVÝ HLÁSIČ DIN VENKOVNÍ - MODRÝ TLAČÍTKOVÝ HLÁSIČ DIN VENKOVNÍ - ŽLUTÝ TLAČÍTKOVÝ HLÁSIČ DIN VENKOVNÍ - ČERVENÝ DESKA POJISTEK ZÁKLADNÍ DESKA 1 KRUHOVÉ VEDENÍ ZÁKLADNÍ DESKA 2 KRUHOVÁ VEDENÍ VÝSTUPNÍ RELÉ 250VAC VSTUPNĚ VÝSTUPNÍ DESKA JEDNOTKA HAŠENÍ LINKOVÝ IZOLÁTOR VÝSTUPNÍ PRVEK HLÍDANÝ ADRESOVATELNÁ ZÁSUVKA SE SIRÉNOU ADRESOVATELNÁ ZÁSUVKA SE SIRÉNOU A MAJÁKEM ADRESOVATELNÉ SIRÉNY - VNITŘNÍ ADRESOVATELNÁ SIRÉNA - VENKOVNÍ ADRESOVATELNÉ SIRÉNY S MAJÁKEM - VNITŘNÍ ADRESOVATELNÁ SIRÉNA S MAJÁKEM - VENKOVNÍ VSTUPNÍ PRVEK HLÍDANÝ /09 strana 3 / 54

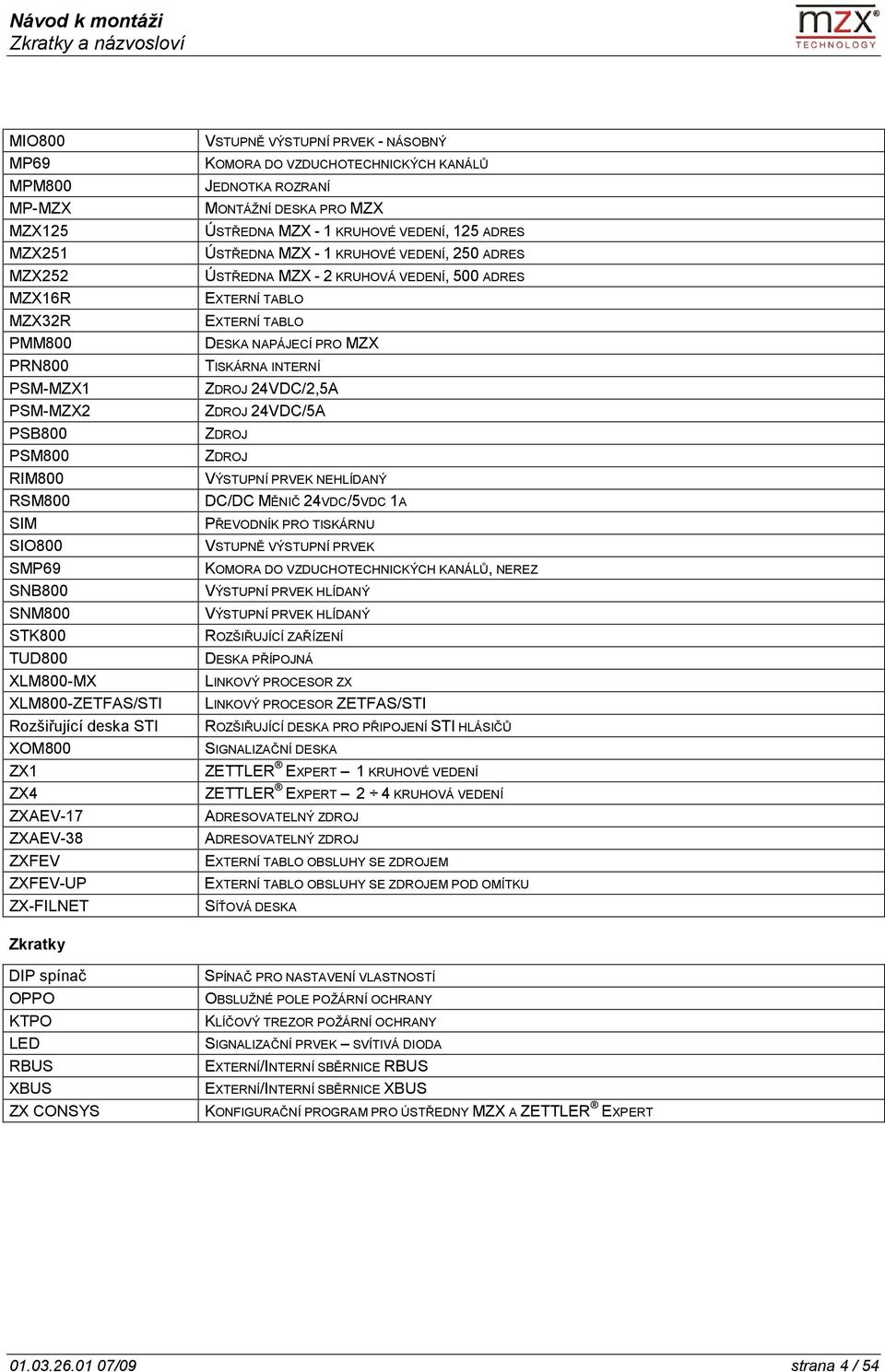

4 Zkratky a názvosloví MIO800 MP69 MPM800 MP-MZX MZX125 MZX251 MZX252 MZX16R MZX32R PMM800 PRN800 PSM-MZX1 PSM-MZX2 PSB800 PSM800 RIM800 RSM800 SIM SIO800 SMP69 SNB800 SNM800 STK800 TUD800 XLM800-MX XLM800-ZETFAS/STI Rozšiřující deska STI XOM800 ZX1 ZX4 ZXAEV-17 ZXAEV-38 ZXFEV ZXFEV-UP ZX-FILNET VSTUPNĚ VÝSTUPNÍ PRVEK - NÁSOBNÝ KOMORA DO VZDUCHOTECHNICKÝCH KANÁLŮ JEDNOTKA ROZRANÍ MONTÁŽNÍ DESKA PRO MZX ÚSTŘEDNA MZX - 1 KRUHOVÉ VEDENÍ, 125 ADRES ÚSTŘEDNA MZX - 1 KRUHOVÉ VEDENÍ, 250 ADRES ÚSTŘEDNA MZX - 2 KRUHOVÁ VEDENÍ, 500 ADRES EXTERNÍ TABLO EXTERNÍ TABLO DESKA NAPÁJECÍ PRO MZX TISKÁRNA INTERNÍ ZDROJ 24VDC/2,5A ZDROJ 24VDC/5A ZDROJ ZDROJ VÝSTUPNÍ PRVEK NEHLÍDANÝ DC/DC MĚNIČ 24VDC/5VDC 1A PŘEVODNÍK PRO TISKÁRNU VSTUPNĚ VÝSTUPNÍ PRVEK KOMORA DO VZDUCHOTECHNICKÝCH KANÁLŮ, NEREZ VÝSTUPNÍ PRVEK HLÍDANÝ VÝSTUPNÍ PRVEK HLÍDANÝ ROZŠIŘUJÍCÍ ZAŘÍZENÍ DESKA PŘÍPOJNÁ LINKOVÝ PROCESOR ZX LINKOVÝ PROCESOR ZETFAS/STI ROZŠIŘUJÍCÍ DESKA PRO PŘIPOJENÍ STI HLÁSIČŮ SIGNALIZAČNÍ DESKA ZETTLER EXPERT 1 KRUHOVÉ VEDENÍ ZETTLER EXPERT 2 4 KRUHOVÁ VEDENÍ ADRESOVATELNÝ ZDROJ ADRESOVATELNÝ ZDROJ EXTERNÍ TABLO OBSLUHY SE ZDROJEM EXTERNÍ TABLO OBSLUHY SE ZDROJEM POD OMÍTKU SÍŤOVÁ DESKA Zkratky DIP spínač OPPO KTPO LED RBUS XBUS ZX CONSYS SPÍNAČ PRO NASTAVENÍ VLASTNOSTÍ OBSLUŽNÉ POLE POŽÁRNÍ OCHRANY KLÍČOVÝ TREZOR POŽÁRNÍ OCHRANY SIGNALIZAČNÍ PRVEK SVÍTIVÁ DIODA EXTERNÍ/INTERNÍ SBĚRNICE RBUS EXTERNÍ/INTERNÍ SBĚRNICE XBUS KONFIGURAČNÍ PROGRAM PRO ÚSTŘEDNY MZX A ZETTLER EXPERT /09 strana 4 / 54

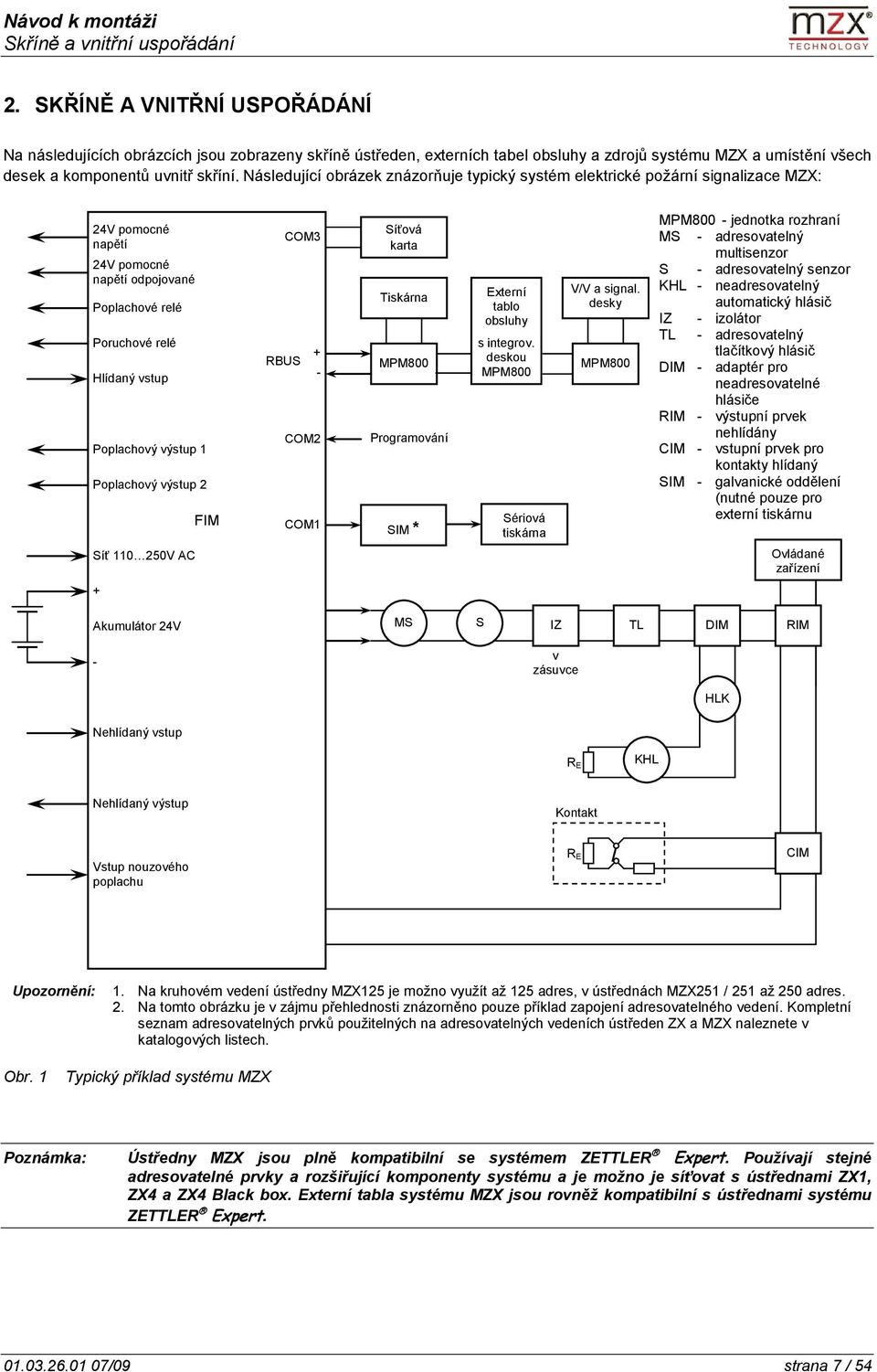

5 Úvod 1. ÚVOD 1.1 Všeobecně Systém elektrické požární signalizace s ústřednami MZX je plně konfigurovatelný modulárně uspořádaný systém, který může být pomocí jednotlivých konstrukčních skupin (panelů a přídavných desek) přizpůsoben konkrétním požadavkům zákazníka. Ústředny MZX125 a MZX251/252 obsahují všechny hlavní komponenty potřebné pro instalaci systému. Pro montáž systému a jeho bezproblémové uvedení do provozu je třeba postupovat podle projektové dokumentace a je nezbytná kompletní dokumentace systému. Bez úplné dokumentace systému není možné jeho bezchybné naprogramování a ani jeho bezporuchové uvedení do provozu. Tento návod k montáži obsahuje všechny výkresy a popisy potřebné pro montáž všech komponentů systému, jejich propojení a potřebná nastavení. Dodané komponenty jsou montážně připraveny tak dalece, jak je to jen možné. Všechen potřebný montážní materiál a propojovací vodiče jsou přiloženy k jednotlivým komponentům systému. 1.2 Bezpečnostní pokyny a upozornění Upozornění: Dveře ústředny smí otevírat pouze pověřená servisní organizace. Po otevření dveří ústředny hrozí nebezpečí úrazu elektrickým proudem! Bezpečnostní ustanovení Ústředny systému MZX jsou z hlediska bezpečnosti elektrický předmět třídy I podle ČSN EN a jejich výstupní napětí dle této normy jsou napětí bezpečná s hodnotou menší než 42V. Také napětí cizích zdrojů spínaná reléovými výstupy musí být napětí bezpečná dle výše uvedené normy. Ústředny jsou vybaveny ochrannou svorkou pro doplňkovou ochranu pospojováním podle ČSN EN Síťový přívod ústředny Síťový přívod ústředny se ve smyslu platných norem provádí z hlavního rozvaděče objektu a je v hlavním rozvaděči samostatně jištěn dvoupólovým jističem a řádně označen. K připojení je nutno použít třížilový kabel se samostatně vedeným ochranným vodičem (např. CYKY 3 1,5). Manipulace s deskami ústředny Desky plošných spojů jsou osazeny obvody citlivými na elektrostatický náboj, který může tyto obvody vážně poškodit nebo i zničit. Proto je nutné zamezit vzniku elektrostatických nábojů a při manipulaci s deskami dodržovat všechna pravidla pro zacházení s těmito obvody. 1.3 Pokyny a upozornění k montáži Před montáží každého modulu je třeba zkontrolovat, zda je dodaný materiál kompletní a nepoškozený. Protože jsou systémy konstruovány jednotně a modulárně, není dodávaný materiál (šrouby, kabely, atd.) vždy bezezbytku použit. Při montáži je třeba dodržovat zákonné, jakož i jiné obecně platné předpisy a pravidla o bezpečnosti práce a předcházení úrazům. Umístění ústředny Umístění, rozsah a vybavení ústředny stanoví projekt. Ústředna se umisťuje ve vnitřních prostorách budov v souladu se svými klimatickými a mechanickými odolnostmi a s přihlédnutím ke krytí. Doporučuje se umístění mimo přímé sluneční světlo (z důvodu rozlišitelnosti signalizačních prvků) a mimo dosah zdrojů sálavého tepla (z důvodu spolehlivosti). Při montáži skříně se ujistěte, že je k dispozici dostatek místa pro přívod kabelů a pro otevření dveří ústředny. Dveře ústředen MZX určených pro montáž na stěnu mají závěsy na levé straně, a otvírají se v úhlu 90. Skříně nejsou vhodné pro montáž ve venkovním prostředí. Klimatická odolnost Ústředny jsou určeny pro vnitřní prostory bez agresivních par, plynů a prachu. provozní teplota trvalá -8 C 55 C krytí dle EN60529 IP 30 relativní vlhkost vzduchu max. 95% bez orosení 1.4 Pokyny k uvedení do provozu Pozor: Dříve než bude ústředna připojena k napájecímu zdroji, je třeba se ujistit, že kruhové vedení je bezchybně zapojeno! Pozor: Kruhové vedení nesmí být k ústředně připojeno je-li pod napětím. Dříve než bude kruhové vedení k ústředně připojeno, je třeba ho vypnout povelem Shutdown/Reset (zatím není podporováno)! Pozor: Na kruhovém vedení není dovoleno provádět jakékoliv změny, pokud je ústředna pod napětím nebo pokud není kruhové vedení odpojeno nebo vypnuto povelem Shutdown/Reset (zatím není podporováno)! Pozor: Při uvádění do provozu je nutno odpojit ovládání výstupů, jejichž spuštěním by mohlo dojít k nevratným změnám, např. spuštění stabilního hasícího zařízení, otevření světlíků ovládaných plynovými lahvemi apod! Tyto výstupy je možno připojit až po důkladném odzkoušení funkce celého systému! 1.5 Kabely Obecně Použité kabely musí být dostatečně dimenzovány tak, aby vlivem procházejícího proudu nedocházelo k příliš velkým úbytkům napětí (viz. Pokyny pro projektování systému MZX) /09 strana 5 / 54

6 Úvod Pro instalaci kabelových vedení jsou doporučeny standardní stíněné instalační kabely J-Y(ST)Y n 2 0,8. Použití nestíněných kabelů je možné např. v případě, že mají být použity stávající kabely Kruhové vedení Pro kruhová vedení ústředny může být použit libovolný typ nestíněných nebo stíněných kabelů. Doporučovány jsou ale především instalační kabely J-Y(ST)Y n 2 0,8. Vodiče použitého kabelu nesmí mít průřez větší než 1,5mm 2, a jeho parametry musí odpovídat následujícím mezním hodnotám: odpor indukčnost kapacita max. 150Ω max. 1,5mH max. 0,5µF měřeno při 1kHz Tyto mezní hodnoty umožňují s vhodnými kabely dosáhnout délky kruhového vedení až 2km. Při dimenzování kabelů tak, aby odpovídaly výše uvedeným hodnotám, je třeba se řídit parametry kabelů uváděnými jejich výrobcem. Výše uvedený maximální odpor vedení je celkovým odporem kruhového vedení včetně případných instalovaných zásuvek s izolátory 801IB. Každá z nich má odpor asi 0,3Ω. Více informací o provedení kruhového vedení je uvedeno v dokumentaci Pokyny pro projektování systému MZX Externí sběrnice RBUS Externí sběrnice RBUS je sběrnicí typu RS485. Použitý kabel musí proto vyhovovat požadavkům na tento typ sběrnice. Externí sběrnice RBUS musí být zakončena rezistorem 150Ω na desce FIM a rezistorem 120Ω na posledn ím zařízení na sběrnici. Maximální délka kabelu smí být až 1200 m (doporučený kabel J-Y(ST)Y n 2 0,8) Vedení kabelů Pokud je to možné, je třeba se vyvarovat souběhu kabelů systému paralelně se silnoproudými vedeními! U obou druhů zapojení adresovatelného vedení (kruhové i nekruhové vedení) smí jednoduchá délka vedení o dvou žílách činit maximálně 2000m. Je důležité zajistit správné vedení kabelů tak, aby byly minimalizovány vlivy vzájemných vazeb. Zejména by neměly být společně v jedné trubce nebo kabelovém kanálu vedeny silnoproudé kabely se signálovými kabely systému. Pro zpětná vedení kruhových vedení nemají být použity stejné kabely Testování vedení Všeobecně Pro bezpečný a spolehlivý provoz systému se doporučuje po instalaci vedení provést izolační a zkratovou zkoušku vedení. Poruchy způsobené chybami v kabeláži jsou dodatečně těžce odstranitelné a za cenu zvýšených nákladů. To platí zvláště pro kruhové vedení. } Při zkoušení kruhového vedení smí být připojeny pouze zásuvky bez izolátorů. Zásuvky s izolátory a další adresovatelné prvky na kruhovém vedení musí být odpojeny a přemostěny. Zkoušky mohou být prováděny také po úsecích. Výsledky měření by měly být zaprotokolována. Izolační zkouška Izolační odpor žíly proti žíle a žíly proti zemi by měl být změřen přístrojem pro měření izolačního odporu (zkušební napětí 500V). Systém MZX pracuje od hodnoty izolačního odporu 1MΩ. Naměřený izolační odpor správně provedené kabeláže by měl být ale větší než 10MΩ. Pokud je hodnota izolačního odporu menší, měl by být kabel zkontrolován, zda není poškozen. Pozor: Dříve než bude prováděno měření izolačního odporu, musí být zkontrolováno, že jsou od vedení odpojena všechna elektronická zařízení (např. zásuvky s izolátory, adresovatelné prvky). Zkouška odporu Dále by měl být změřen odpor vedení, zda je v přípustných mezích. Toto měření se provádí tak, že na jednom konci je vedení zkratováno a z druhého konce se měří odpor smyčky. Při použití doporučeného kabelu J-Y(ST)Y n 2 0,8 je odpor smyčky 73,2Ω/km. Pro kruhové vedení je nejdelší přípustná délka vedení max. 2km. U ostatních vedení musí být odpor vedení takový, aby nebyl překročen přípustný úbytek napětí na vedení. Minimální vstupní napětí pro jednotlivá zařízení jsou předepsána v jejich technické dokumentaci. Zkouška kruhového vedení s připojenými zásuvkami s izolátory Tato zkouška se provádí po provedení zkoušky odporu vedení, kdy jsou v kruhovém vedení připojeny izolátory. Tradiční multimetr pracuje při měření odporu s malým měřícím napětím a je proto pro měření kruhového vedení s izolátory nevhodný. Ke zkoušce vedení je třeba na jeho začátek připojit zdroj stejnosměrného napětí 20 40V omezený na 100mA. Je třeba dodržet správnou polaritu! Potom se na druhém konci vedení nebo jiném přístupném místě voltmetrem změří napětí na vedení a tím se ověří celistvost vedení až k místu měření. Jestliže není v místě měření naměřeno žádné napětí, může to být způsobeno jednou z následujících příčin: 1. Přerušení vedení mezi zdrojem a místem měření. 2. Zkrat na vedení oddělený izolátorem, čímž dojde k přerušení vedení. 3. Obrácená polarita způsobená záměnnou žil vedení, kdy rovněž reaguje izolátor a dojde k přerušení vedení /09 strana 6 / 54

7 Skříně a vnitřní uspořádání 2. SKŘÍNĚ A VNITŘNÍ USPOŘÁDÁNÍ Na následujících obrázcích jsou zobrazeny skříně ústředen, externích tabel obsluhy a zdrojů systému MZX a umístění všech desek a komponentů uvnitř skříní. Následující obrázek znázorňuje typický systém elektrické požární signalizace MZX: 24V pomocné napětí 24V pomocné napětí odpojované Poplachové relé Poruchové relé Hlídaný vstup Poplachový výstup 1 Poplachový výstup 2 FIM COM3 + RBUS - COM2 COM1 Síťová karta Tiskárna MPM800 Programování SIM * Externí tablo obsluhy s integrov. deskou MPM800 Sériová tiskárna V/V a signal. desky MPM800 MPM800 - jednotka rozhraní MS - adresovatelný multisenzor S - adresovatelný senzor KHL - neadresovatelný automatický hlásič IZ - izolátor TL - adresovatelný tlačítkový hlásič DIM - adaptér pro neadresovatelné hlásiče RIM - výstupní prvek nehlídány CIM - vstupní prvek pro kontakty hlídaný SIM - galvanické oddělení (nutné pouze pro externí tiskárnu Síť V AC Ovládané zařízení + Akumulátor 24V MS S IZ TL DIM RIM - v zásuvce HLK Nehlídaný vstup R E KHL Nehlídaný výstup Kontakt Vstup nouzového poplachu R E CIM Upozornění: 1. Na kruhovém vedení ústředny MZX125 je možno využít až 125 adres, v ústřednách MZX251 / 251 až 250 adres. 2. Na tomto obrázku je v zájmu přehlednosti znázorněno pouze příklad zapojení adresovatelného vedení. Kompletní seznam adresovatelných prvků použitelných na adresovatelných vedeních ústředen ZX a MZX naleznete v katalogových listech. Obr. 1 Typický příklad systému MZX Poznámka: Ústředny MZX jsou plně kompatibilní se systémem ZETTLER Expert. Používají stejné adresovatelné prvky a rozšiřující komponenty systému a je možno je síťovat s ústřednami ZX1, ZX4 a ZX4 Black box. Externí tabla systému MZX jsou rovněž kompatibilní s ústřednami systému ZETTLER Expert /09 strana 7 / 54

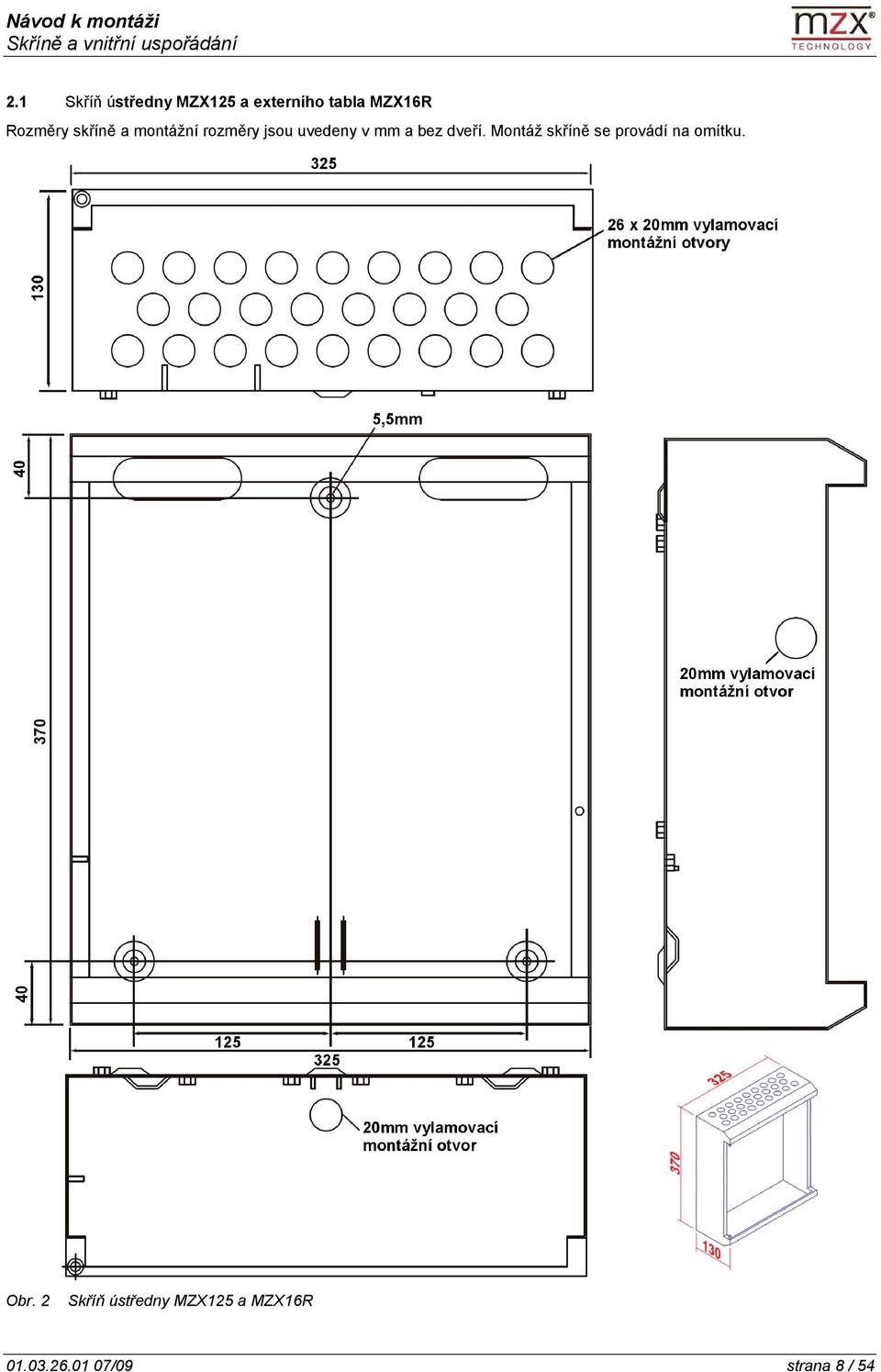

8 Skříně a vnitřní uspořádání 2.1 Skříň ústředny MZX125 a externího tabla MZX16R Rozměry skříně a montážní rozměry jsou uvedeny v mm a bez dveří. Montáž skříně se provádí na omítku. Obr. 2 Skříň ústředny MZX125 a MZX16R /09 strana 8 / 54

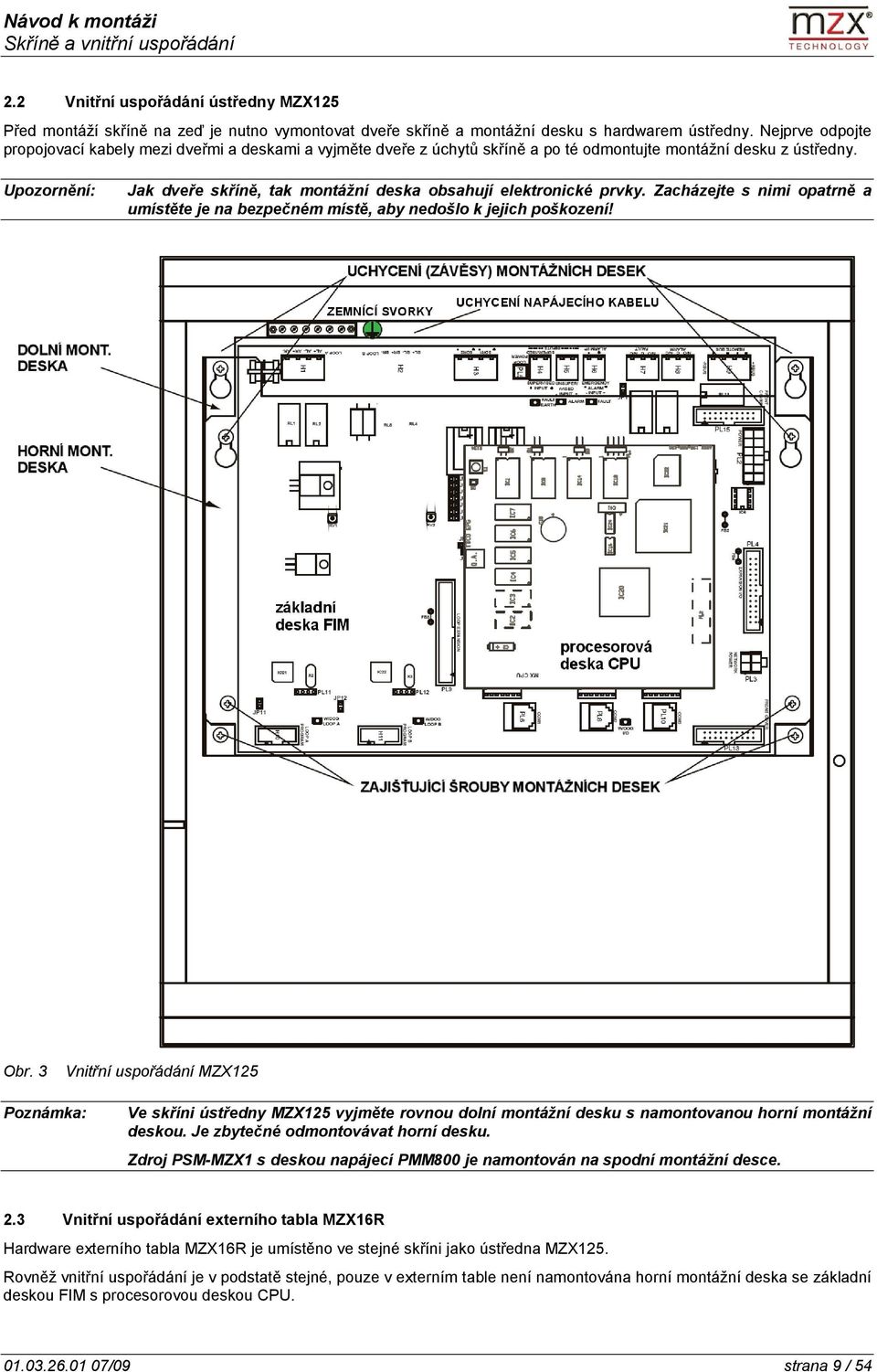

9 Skříně a vnitřní uspořádání 2.2 Vnitřní uspořádání ústředny MZX125 Před montáží skříně na zeď je nutno vymontovat dveře skříně a montážní desku s hardwarem ústředny. Nejprve odpojte propojovací kabely mezi dveřmi a deskami a vyjměte dveře z úchytů skříně a po té odmontujte montážní desku z ústředny. Upozornění: Jak dveře skříně, tak montážní deska obsahují elektronické prvky. Zacházejte s nimi opatrně a umístěte je na bezpečném místě, aby nedošlo k jejich poškození! Obr. 3 Vnitřní uspořádání MZX125 Poznámka: Ve skříni ústředny MZX125 vyjměte rovnou dolní montážní desku s namontovanou horní montážní deskou. Je zbytečné odmontovávat horní desku. Zdroj PSM-MZX1 s deskou napájecí PMM800 je namontován na spodní montážní desce. 2.3 Vnitřní uspořádání externího tabla MZX16R Hardware externího tabla MZX16R je umístěno ve stejné skříni jako ústředna MZX125. Rovněž vnitřní uspořádání je v podstatě stejné, pouze v externím table není namontována horní montážní deska se základní deskou FIM s procesorovou deskou CPU /09 strana 9 / 54

10 Skříně a vnitřní uspořádání 2.4 Skříň ústředen MZX251 / MZX252 a externího tabla MZX32R Rozměry skříně a montážní rozměry jsou uvedeny v mm a bez dveří. Montáž skříně se provádí na omítku. Obr. 4 Skříň ústředen MZX251 a MZX /09 strana 10 / 54

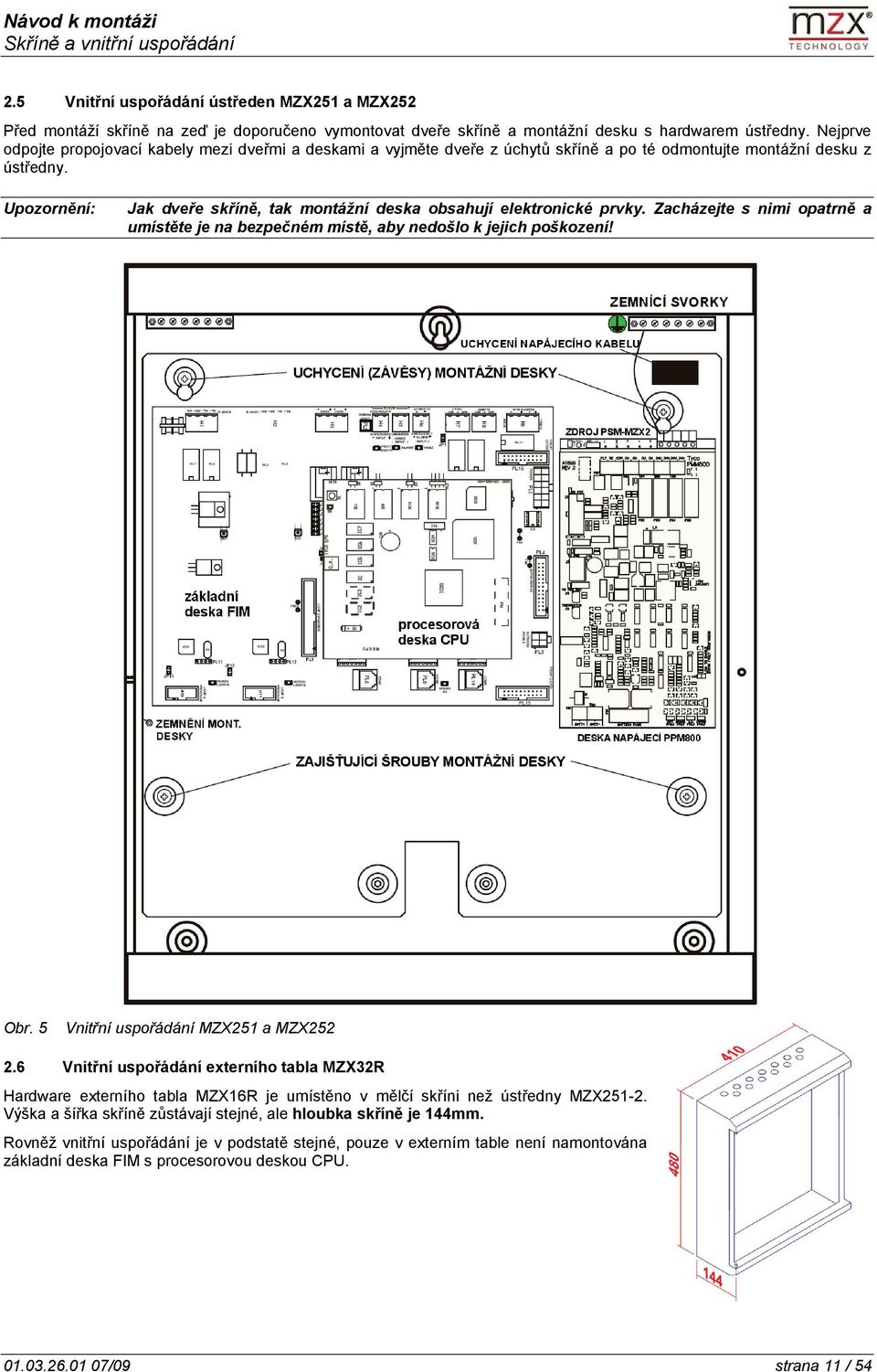

11 Skříně a vnitřní uspořádání 2.5 Vnitřní uspořádání ústředen MZX251 a MZX252 Před montáží skříně na zeď je doporučeno vymontovat dveře skříně a montážní desku s hardwarem ústředny. Nejprve odpojte propojovací kabely mezi dveřmi a deskami a vyjměte dveře z úchytů skříně a po té odmontujte montážní desku z ústředny. Upozornění: Jak dveře skříně, tak montážní deska obsahují elektronické prvky. Zacházejte s nimi opatrně a umístěte je na bezpečném místě, aby nedošlo k jejich poškození! Obr. 5 Vnitřní uspořádání MZX251 a MZX Vnitřní uspořádání externího tabla MZX32R Hardware externího tabla MZX16R je umístěno v mělčí skříni než ústředny MZX Výška a šířka skříně zůstávají stejné, ale hloubka skříně je 144mm. Rovněž vnitřní uspořádání je v podstatě stejné, pouze v externím table není namontována základní deska FIM s procesorovou deskou CPU /09 strana 11 / 54

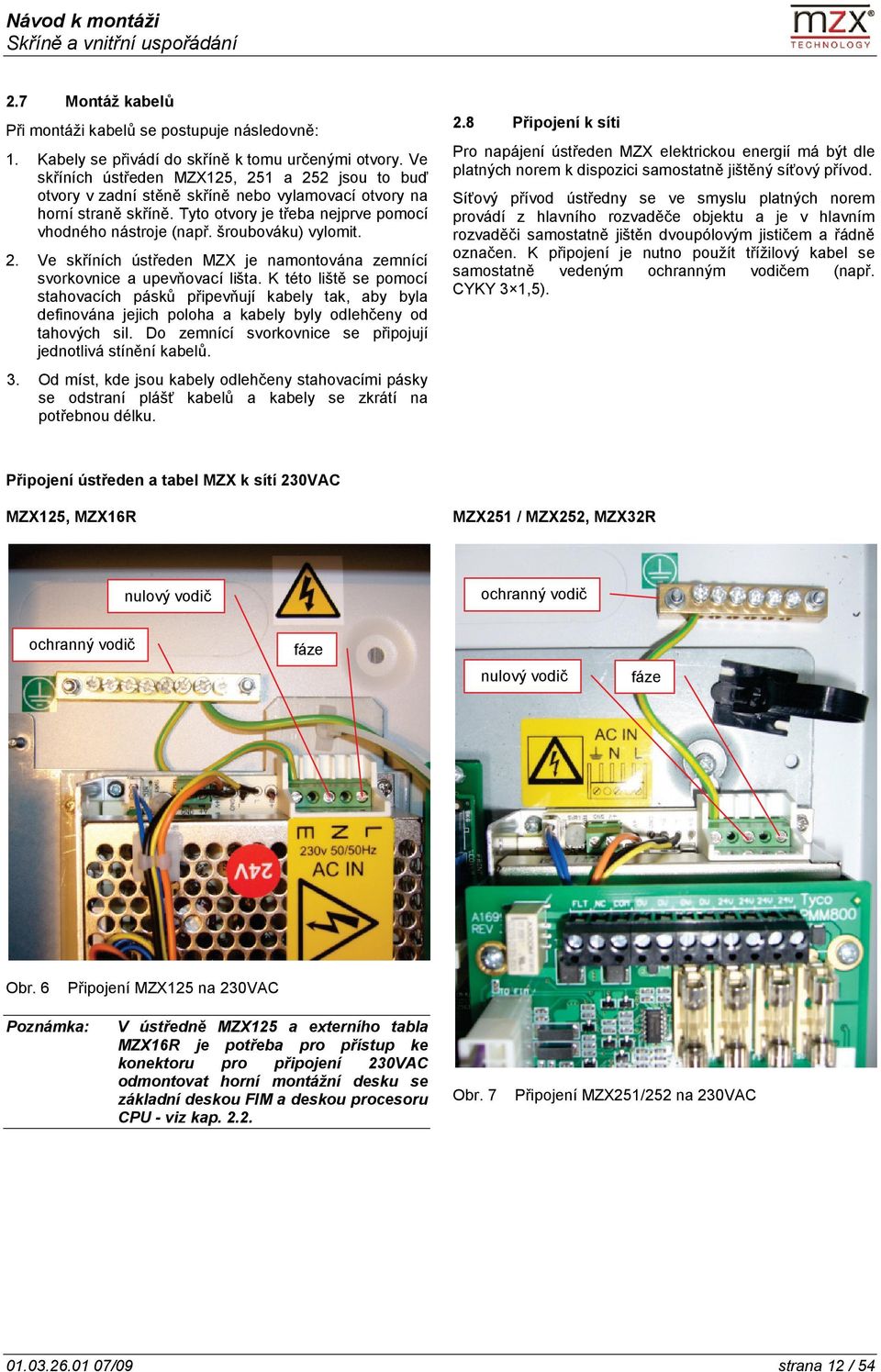

12 Skříně a vnitřní uspořádání 2.7 Montáž kabelů Při montáži kabelů se postupuje následovně: 1. Kabely se přivádí do skříně k tomu určenými otvory. Ve skříních ústředen MZX125, 251 a 252 jsou to buď otvory v zadní stěně skříně nebo vylamovací otvory na horní straně skříně. Tyto otvory je třeba nejprve pomocí vhodného nástroje (např. šroubováku) vylomit. 2. Ve skříních ústředen MZX je namontována zemnící svorkovnice a upevňovací lišta. K této liště se pomocí stahovacích pásků připevňují kabely tak, aby byla definována jejich poloha a kabely byly odlehčeny od tahových sil. Do zemnící svorkovnice se připojují jednotlivá stínění kabelů. 3. Od míst, kde jsou kabely odlehčeny stahovacími pásky se odstraní plášť kabelů a kabely se zkrátí na potřebnou délku. 2.8 Připojení k síti Pro napájení ústředen MZX elektrickou energií má být dle platných norem k dispozici samostatně jištěný síťový přívod. Síťový přívod ústředny se ve smyslu platných norem provádí z hlavního rozvaděče objektu a je v hlavním rozvaděči samostatně jištěn dvoupólovým jističem a řádně označen. K připojení je nutno použít třížilový kabel se samostatně vedeným ochranným vodičem (např. CYKY 3 1,5). Připojení ústředen a tabel MZX k sítí 230VAC MZX125, MZX16R MZX251 / MZX252, MZX32R nulový vodič ochranný vodič ochranný vodič fáze nulový vodič fáze Obr. 6 Připojení MZX125 na 230VAC Poznámka: V ústředně MZX125 a externího tabla MZX16R je potřeba pro přístup ke konektoru pro připojení 230VAC odmontovat horní montážní desku se základní deskou FIM a deskou procesoru CPU - viz kap Obr. 7 Připojení MZX251/252 na 230VAC /09 strana 12 / 54

13 Komponenty ústředen MZX 3. KOMPONENTY ÚSTŘEDEN A EXTERNÍCH TABEL SYSTÉMU MZX 3.1 Přehled rozhraní a sběrnic systému MZX a zapojení komponent systému Na následujícím obrázku jsou znázorněna rozhraní a sběrnice systému a jejich možné vzájemné propojení v ústřednách MZX125, 251 a ks akumulátorů 12V MZX125 - max. 12Ah MZX251/2 - max. 38Ah Zdroj PSM-MZX vč. napájecího modulu PMM800 Ústředny MZX DCM816 (MZX125) nebo DCM832 (MZX251-2) *) 1) Externí tablo DCM816 (MZX16R) nebo DCM832 (MZX32R) *) MPM800 (typ PIB ) MPM800 (typ XBB ) 3) Sériová tiskárna rozšíření základní výstavby *) s integrovaným MPM800 (typ OCM ) 1) Interní sběrnice RBUS 2) Externí sběrnice RBUS 3) Externí sběrnice Minerva XBUS 4) Externí sběrnice XBUS 3) XIOM XIOM COM3 CPU FIM 2) MPM800 (typ XBB ) 4) ANN840 COM1 COM2 FILNET Sériová tiskárna Interní sběrnice XBUS PC / modem pro konfiguraci MPM800 (typ XBB ) MPM800 (typ XBB ) 4) 4) ANN880 COM820 4) COM820 Montážní deska pro rozšíření ústředen MZX (pouze MZX251 a MZX252 - viz dále) TUD800 nebo IOB800 MP-MZX nebo 4x LIM800 MPM800 (typ XBB ) 4) 4) IOB IOB Prvky externí sběrnice RBUS mohou být napájeny z ústředny nebo z externích zdrojů. Obr. 8 Možnosti propojení rozhraní, sběrnic a komponentů systému Upozornění: Pro všechny následující tabulky platí pro nastavení v popisech jednotlivých komponentů následující: = standardní nastavení z výroby /09 strana 13 / 54

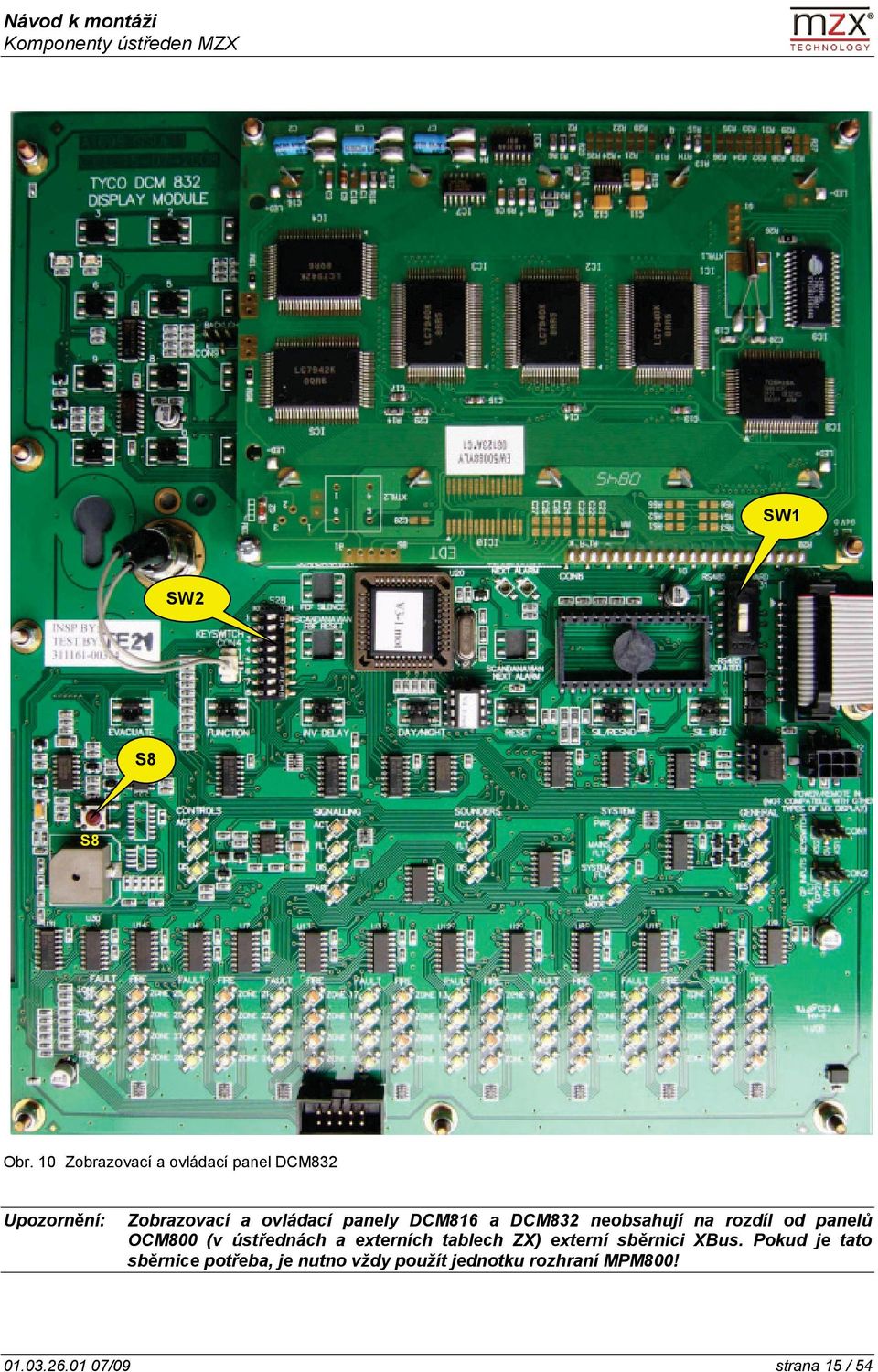

14 Komponenty ústředen MZX 3.2 Zobrazovací a ovládací panely DCM816/832 Zobrazovací a ovládací panel DCM816 je určen pro ústřednu MZX125 a externí tablo MZX16R. Zobrazovací a ovládací panel DCM832 je určen pro ústředny MZX251 a MZX252 a externí tablo MZX32R. Zobrazovací a ovládací panely DCM816/832 se montují do dveří ústředen resp. externích tabel systému MZX a přes integrovanou jednotku rozhraní MPM800 jsou připojeny sériovou sběrnici RBUS (RS485). Celkem je možno na jednu ústřednu MZX připojit až 8 zobrazovacích a ovládacích panelů DCM816/832, včetně zobrazovacích a ovládacího panelu samotné ústředny (k ústředně je tak možno připojit až 7 externích tabel. Na zobrazovacím a ovládacím panelu DCM816/832 jsou následující interní spínače: Spínač SW1: SW2/: (S28) Popis LOCAL - RS485 aktivní (standard) ISOLATED - RS485 neaktivní (nyní není podporováno) SW2/1 2/4 - adresa na externí sběrnici RBUS (viz. další tabulka) SW2/5 a 2/6 - nastavení rychlosti přenosu (Baud) SW2/7 nepoužito (poloha ROZEPNUTO) SW2/8 v externím table obsluhy použit k rozpoznání poruchy procesoru (v ústředně vždy v poloze ROZEPNUTO) S8: Reset Adresa MPM800 Spínač SW2/4 SW2/3 SW2/2 SW2/1 0 *) spínač v poloze ROZEPNUTO 1 spínač v poloze SEPNUTO *) DCM v ústředně má standardně nastavenu adresu 0 Rychlost přenosu SW2/5 Spínač SW2/6 Auto spínač v poloze ROZEPNUTO 1 spínač v poloze SEPNUTO S8 SW1 SW2 Obr. 9 Zobrazovací a ovládací panel DCM /09 strana 14 / 54

15 Komponenty ústředen MZX SW1 SW2 S8 S8 Obr. 10 Zobrazovací a ovládací panel DCM832 Upozornění: Zobrazovací a ovládací panely DCM816 a DCM832 neobsahují na rozdíl od panelů OCM800 (v ústřednách a externích tablech ZX) externí sběrnici XBus. Pokud je tato sběrnice potřeba, je nutno vždy použít jednotku rozhraní MPM800! /09 strana 15 / 54

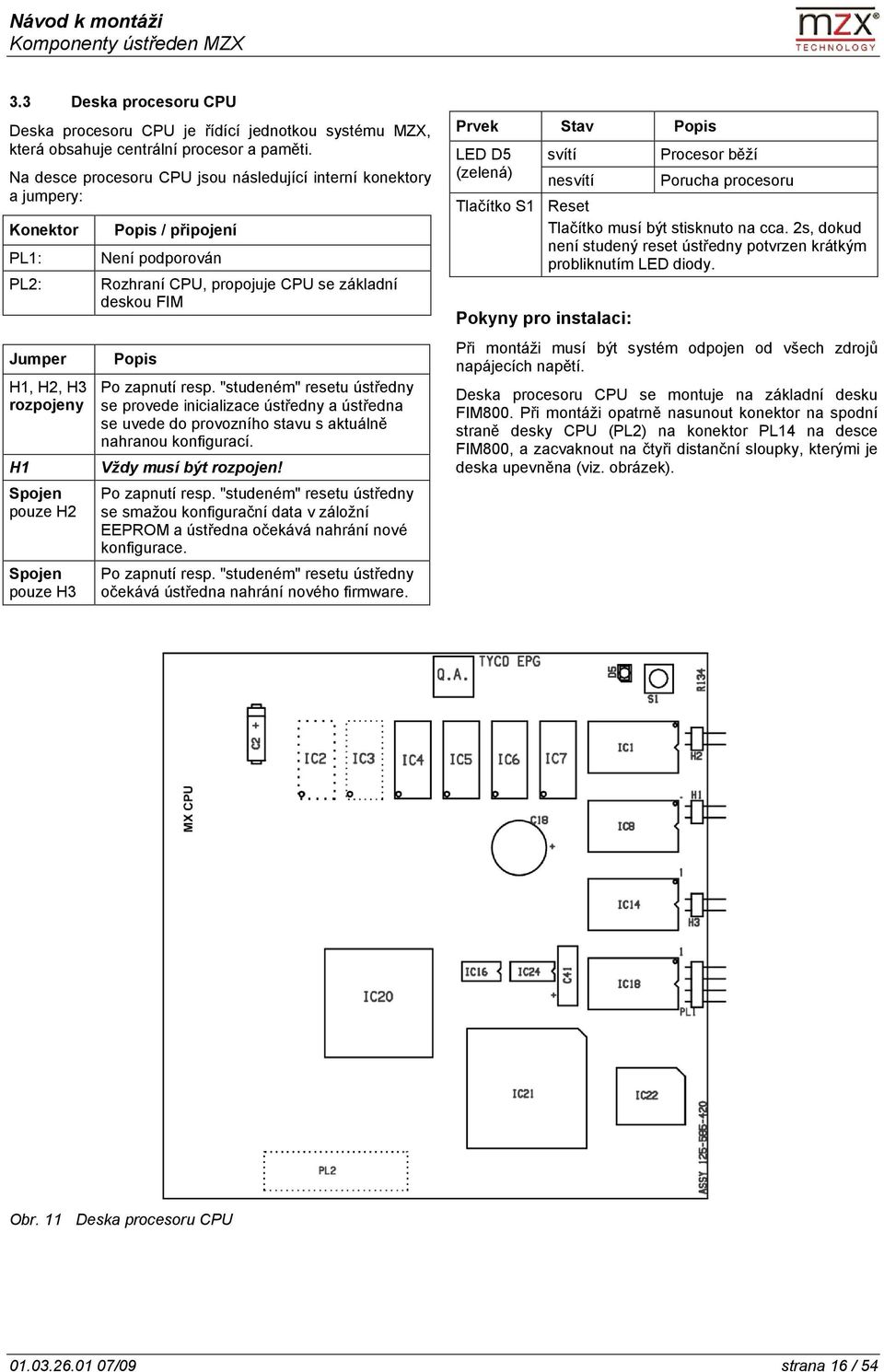

16 Komponenty ústředen MZX 3.3 Deska procesoru CPU Deska procesoru CPU je řídící jednotkou systému MZX, která obsahuje centrální procesor a paměti. Na desce procesoru CPU jsou následující interní konektory a jumpery: Konektor PL1: PL2: Jumper H1, H2, H3 rozpojeny H1 Spojen pouze H2 Spojen pouze H3 Popis / připojení Není podporován Rozhraní CPU, propojuje CPU se základní deskou FIM Popis Po zapnutí resp. "studeném" resetu ústředny se provede inicializace ústředny a ústředna se uvede do provozního stavu s aktuálně nahranou konfigurací. Vždy musí být rozpojen! Po zapnutí resp. "studeném" resetu ústředny se smažou konfigurační data v záložní EEPROM a ústředna očekává nahrání nové konfigurace. Po zapnutí resp. "studeném" resetu ústředny očekává ústředna nahrání nového firmware. Prvek Stav Popis LED D5 svítí Procesor běží (zelená) nesvítí Porucha procesoru Tlačítko S1 Reset Tlačítko musí být stisknuto na cca. 2s, dokud není studený reset ústředny potvrzen krátkým probliknutím LED diody. Pokyny pro instalaci: Při montáži musí být systém odpojen od všech zdrojů napájecích napětí. Deska procesoru CPU se montuje na základní desku FIM800. Při montáži opatrně nasunout konektor na spodní straně desky CPU (PL2) na konektor PL14 na desce FIM800, a zacvaknout na čtyři distanční sloupky, kterými je deska upevněna (viz. obrázek). Obr. 11 Deska procesoru CPU /09 strana 16 / 54

17 Komponenty ústředen MZX Deska CPU, konektor PL2 Deska CPU800 Sloupek Matice Deska FIM Sloupek Montážní deska Obr. 12 Montáž desky procesoru CPU Obr. 13 Montáž desky procesoru CPU na FIM /09 strana 17 / 54

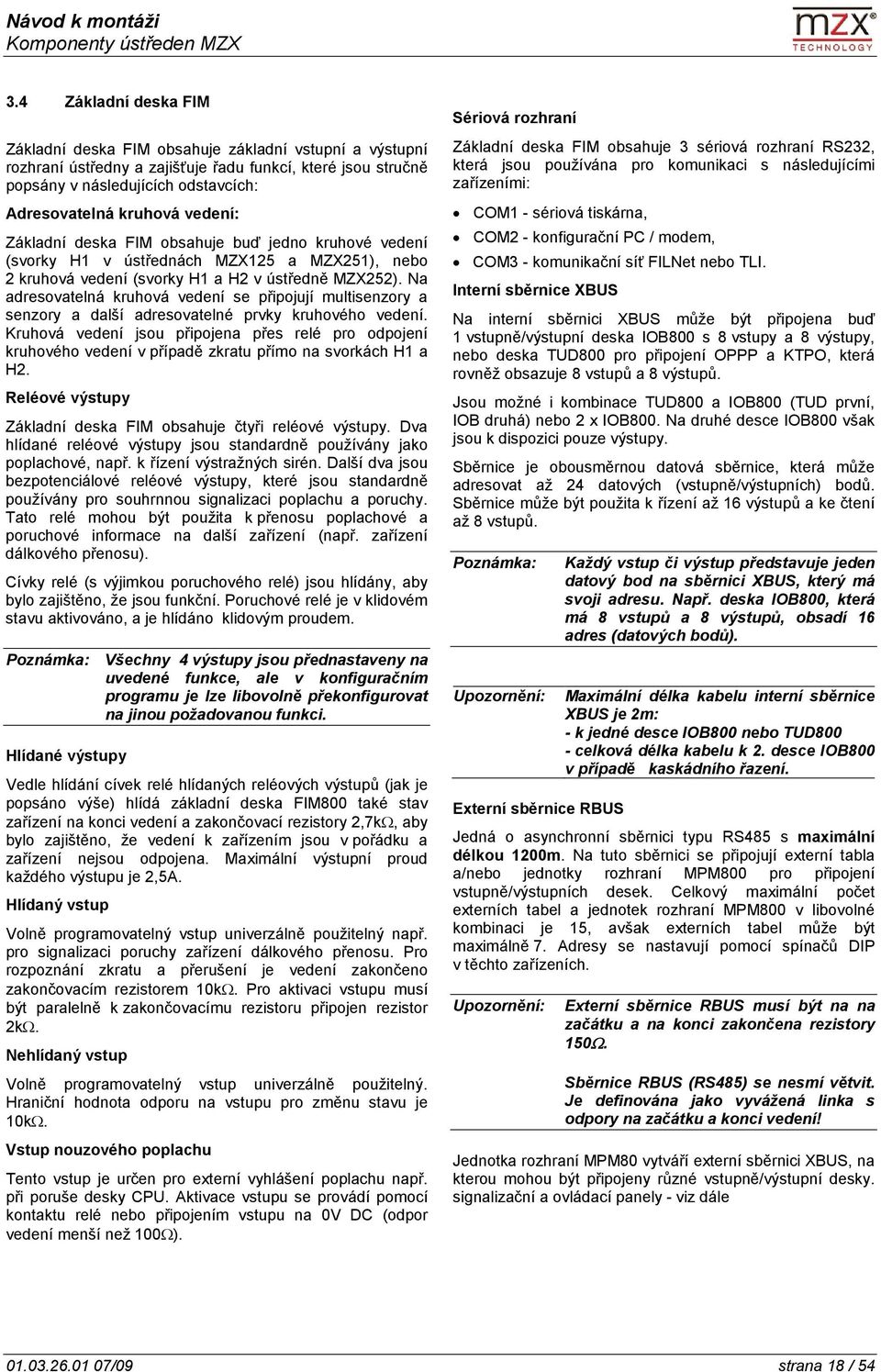

18 Komponenty ústředen MZX 3.4 Základní deska FIM Základní deska FIM obsahuje základní vstupní a výstupní rozhraní ústředny a zajišťuje řadu funkcí, které jsou stručně popsány v následujících odstavcích: Adresovatelná kruhová vedení: Základní deska FIM obsahuje buď jedno kruhové vedení (svorky H1 v ústřednách MZX125 a MZX251), nebo 2 kruhová vedení (svorky H1 a H2 v ústředně MZX252). Na adresovatelná kruhová vedení se připojují multisenzory a senzory a další adresovatelné prvky kruhového vedení. Kruhová vedení jsou připojena přes relé pro odpojení kruhového vedení v případě zkratu přímo na svorkách H1 a H2. Reléové výstupy Základní deska FIM obsahuje čtyři reléové výstupy. Dva hlídané reléové výstupy jsou standardně používány jako poplachové, např. k řízení výstražných sirén. Další dva jsou bezpotenciálové reléové výstupy, které jsou standardně používány pro souhrnnou signalizaci poplachu a poruchy. Tato relé mohou být použita k přenosu poplachové a poruchové informace na další zařízení (např. zařízení dálkového přenosu). Cívky relé (s výjimkou poruchového relé) jsou hlídány, aby bylo zajištěno, že jsou funkční. Poruchové relé je v klidovém stavu aktivováno, a je hlídáno klidovým proudem. Poznámka: Všechny 4 výstupy jsou přednastaveny na uvedené funkce, ale v konfiguračním programu je lze libovolně překonfigurovat na jinou požadovanou funkci. Hlídané výstupy Vedle hlídání cívek relé hlídaných reléových výstupů (jak je popsáno výše) hlídá základní deska FIM800 také stav zařízení na konci vedení a zakončovací rezistory 2,7kΩ, aby bylo zajištěno, že vedení k zařízením jsou v pořádku a zařízení nejsou odpojena. Maximální výstupní proud každého výstupu je 2,5A. Hlídaný vstup Volně programovatelný vstup univerzálně použitelný např. pro signalizaci poruchy zařízení dálkového přenosu. Pro rozpoznání zkratu a přerušení je vedení zakončeno zakončovacím rezistorem 10kΩ. Pro aktivaci vstupu musí být paralelně k zakončovacímu rezistoru připojen rezistor 2kΩ. Nehlídaný vstup Volně programovatelný vstup univerzálně použitelný. Hraniční hodnota odporu na vstupu pro změnu stavu je 10kΩ. Vstup nouzového poplachu Tento vstup je určen pro externí vyhlášení poplachu např. při poruše desky CPU. Aktivace vstupu se provádí pomocí kontaktu relé nebo připojením vstupu na 0V DC (odpor vedení menší než 100Ω). Sériová rozhraní Základní deska FIM obsahuje 3 sériová rozhraní RS232, která jsou používána pro komunikaci s následujícími zařízeními: COM1 - sériová tiskárna, COM2 - konfigurační PC / modem, COM3 - komunikační síť FILNet nebo TLI. Interní sběrnice XBUS Na interní sběrnici XBUS může být připojena buď 1 vstupně/výstupní deska IOB800 s 8 vstupy a 8 výstupy, nebo deska TUD800 pro připojení OPPP a KTPO, která rovněž obsazuje 8 vstupů a 8 výstupů. Jsou možné i kombinace TUD800 a IOB800 (TUD první, IOB druhá) nebo 2 x IOB800. Na druhé desce IOB800 však jsou k dispozici pouze výstupy. Sběrnice je obousměrnou datová sběrnice, která může adresovat až 24 datových (vstupně/výstupních) bodů. Sběrnice může být použita k řízení až 16 výstupů a ke čtení až 8 vstupů. Poznámka: Upozornění: Externí sběrnice RBUS Každý vstup či výstup představuje jeden datový bod na sběrnici XBUS, který má svoji adresu. Např. deska IOB800, která má 8 vstupů a 8 výstupů, obsadí 16 adres (datových bodů). Maximální délka kabelu interní sběrnice XBUS je 2m: - k jedné desce IOB800 nebo TUD800 - celková délka kabelu k 2. desce IOB800 v případě kaskádního řazení. Jedná o asynchronní sběrnici typu RS485 s maximální délkou 1200m. Na tuto sběrnici se připojují externí tabla a/nebo jednotky rozhraní MPM800 pro připojení vstupně/výstupních desek. Celkový maximální počet externích tabel a jednotek rozhraní MPM800 v libovolné kombinaci je 15, avšak externích tabel může být maximálně 7. Adresy se nastavují pomocí spínačů DIP v těchto zařízeních. Upozornění: Externí sběrnice RBUS musí být na na začátku a na konci zakončena rezistory 150Ω. Sběrnice RBUS (RS485) se nesmí větvit. Je definována jako vyvážená linka s odpory na začátku a konci vedení! Jednotka rozhraní MPM80 vytváří externí sběrnici XBUS, na kterou mohou být připojeny různé vstupně/výstupní desky. signalizační a ovládací panely - viz dále /09 strana 18 / 54

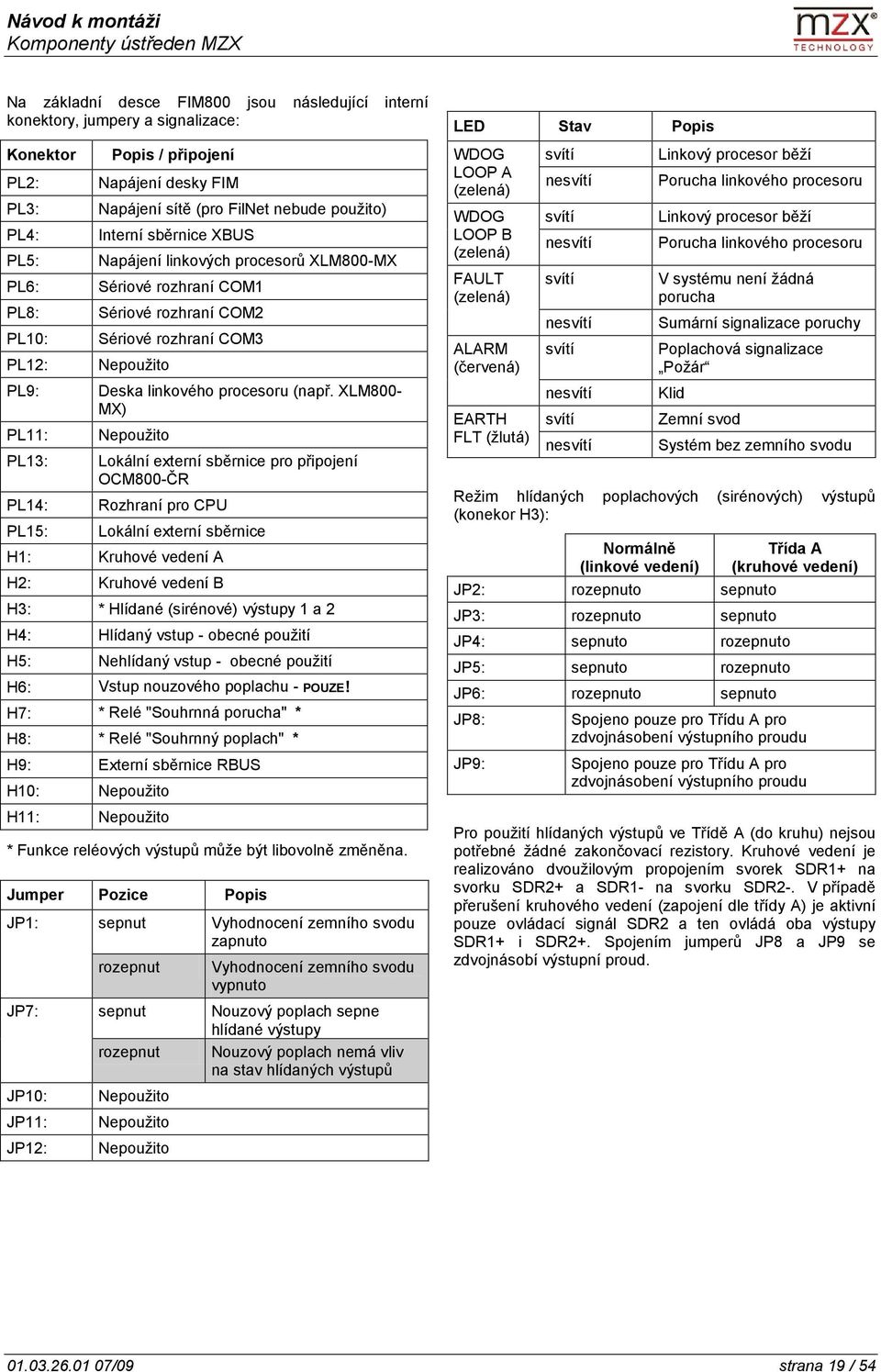

19 Komponenty ústředen MZX Na základní desce FIM800 jsou následující interní konektory, jumpery a signalizace: Konektor Popis / připojení PL2: Napájení desky FIM PL3: Napájení sítě (pro FilNet nebude použito) PL4: Interní sběrnice XBUS PL5: Napájení linkových procesorů XLM800-MX PL6: Sériové rozhraní COM1 PL8: Sériové rozhraní COM2 PL10: Sériové rozhraní COM3 PL12: Nepoužito PL9: Deska linkového procesoru (např. XLM800- MX) PL11: Nepoužito PL13: Lokální externí sběrnice pro připojení OCM800-ČR PL14: Rozhraní pro CPU PL15: Lokální externí sběrnice H1: Kruhové vedení A H2: Kruhové vedení B H3: * Hlídané (sirénové) výstupy 1 a 2 H4: Hlídaný vstup - obecné použití H5: Nehlídaný vstup - obecné použití H6: Vstup nouzového poplachu - POUZE! H7: * Relé "Souhrnná porucha" * H8: * Relé "Souhrnný poplach" * H9: Externí sběrnice RBUS H10: Nepoužito H11: Nepoužito * Funkce reléových výstupů může být libovolně změněna. Jumper Pozice Popis JP1: sepnut Vyhodnocení zemního svodu zapnuto rozepnut Vyhodnocení zemního svodu vypnuto JP7: sepnut Nouzový poplach sepne hlídané výstupy rozepnut Nouzový poplach nemá vliv na stav hlídaných výstupů JP10: Nepoužito JP11: Nepoužito JP12: Nepoužito LED Stav Popis WDOG svítí Linkový procesor běží LOOP A (zelená) nesvítí Porucha linkového procesoru WDOG svítí Linkový procesor běží LOOP B (zelená) nesvítí Porucha linkového procesoru FAULT (zelená) svítí V systému není žádná porucha nesvítí Sumární signalizace poruchy ALARM (červená) EARTH FLT (žlutá) svítí nesvítí svítí nesvítí Poplachová signalizace Požár Klid Zemní svod Systém bez zemního svodu Režim hlídaných poplachových (sirénových) výstupů (konekor H3): Normálně (linkové vedení) Třída A (kruhové vedení) JP2: rozepnuto sepnuto JP3: rozepnuto sepnuto JP4: sepnuto rozepnuto JP5: sepnuto rozepnuto JP6: rozepnuto sepnuto JP8: Spojeno pouze pro Třídu A pro zdvojnásobení výstupního proudu JP9: Spojeno pouze pro Třídu A pro zdvojnásobení výstupního proudu Pro použití hlídaných výstupů ve Třídě A (do kruhu) nejsou potřebné žádné zakončovací rezistory. Kruhové vedení je realizováno dvoužilovým propojením svorek SDR1+ na svorku SDR2+ a SDR1- na svorku SDR2-. V případě přerušení kruhového vedení (zapojení dle třídy A) je aktivní pouze ovládací signál SDR2 a ten ovládá oba výstupy SDR1+ i SDR2+. Spojením jumperů JP8 a JP9 se zdvojnásobí výstupní proud /09 strana 19 / 54

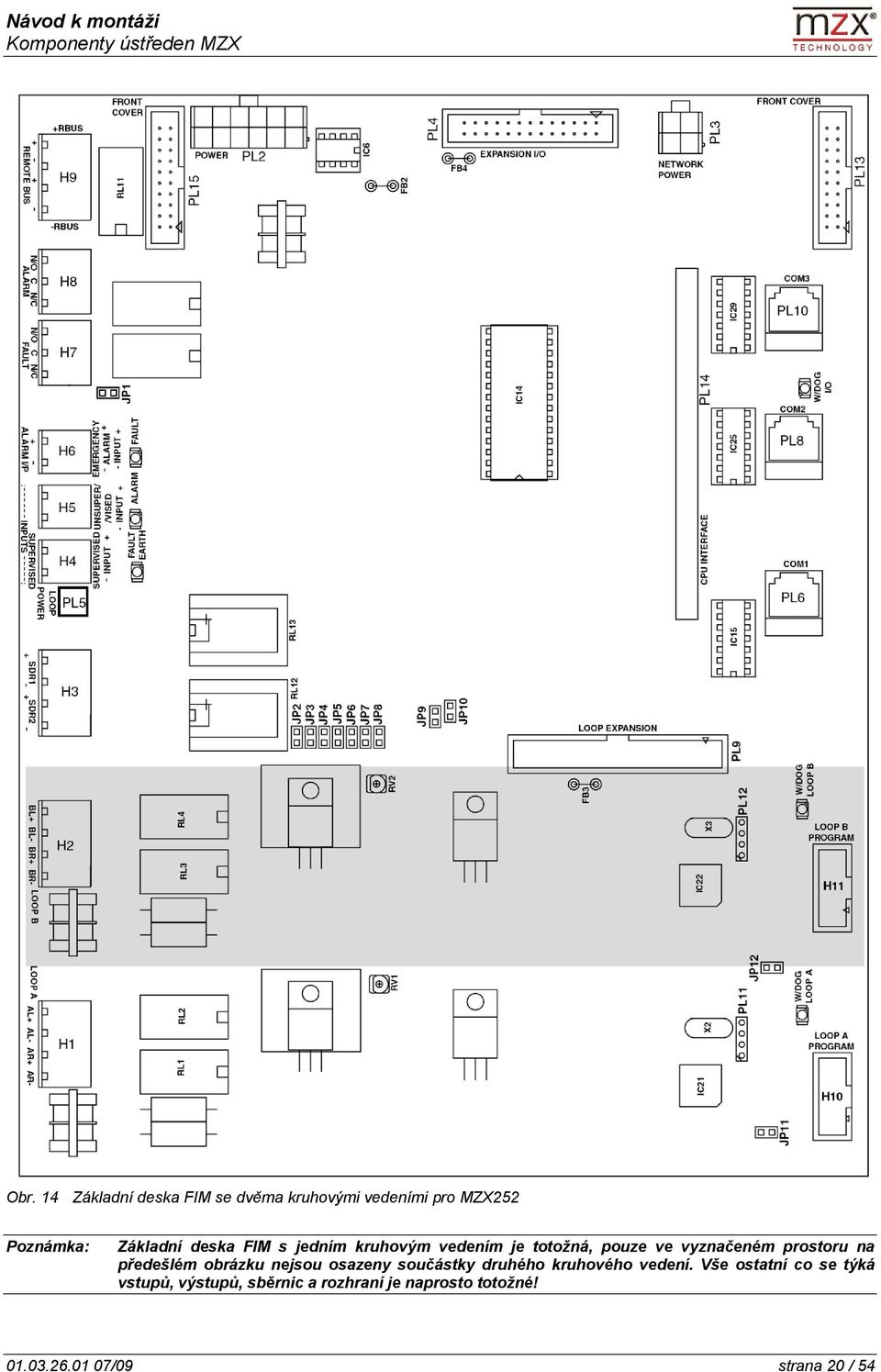

20 Komponenty ústředen MZX Obr. 14 Základní deska FIM se dvěma kruhovými vedeními pro MZX252 Poznámka: Základní deska FIM s jedním kruhovým vedením je totožná, pouze ve vyznačeném prostoru na předešlém obrázku nejsou osazeny součástky druhého kruhového vedení. Vše ostatní co se týká vstupů, výstupů, sběrnic a rozhraní je naprosto totožné! /09 strana 20 / 54

21 Komponenty ústředen MZX Ústředna MZX AL+ Senzor 1 Senzor x Senzor max. 125 resp. 250 AL- L M L1 L2 L M L1 L2 L M L1 L2 R R R AR+ AR- BL+ Senzor 1 Senzor x Senzor max. 125 resp. 250 BL- L M L1 L2 L M L1 L2 L M L1 L2 R R R BR+ FIM BR- Ústředny MZX125 a MZX251 obsahují pouze jedno kruhové vedení A. Obr. 15 Základní deska FIM - zapojení kruhových vedení Ústředna MZX H9 +RBus K dalším komponentům (např. MPM800) H9 -RBus RBUS DCM816 (MZX16R) nebo FIM PSM-MZX1 + PMM800 DCM832 (MZX32R) Externí tablo obsluhy se zdrojem MZX16/32R Obr. 16 Základní deska FIM připojení externích tabel MZX16R a MZX32R /09 strana 21 / 54

22 Komponenty ústředen MZX Ústředna MZX Poplachové relé H8 H8 H8 N/O COM N/C 1) Poruchové relé H7 H7 H7 N/O COM N/C H6 + Nouzový poplach H6 - FIM H5 + Nehlídaný vstup H5 - H4 + Hlídaný vstup H4-10kΩ 2kΩ H3 SDR1+ Hlídaný výstup 1 (Siréna1) 2) H3 SDR1-2,7kΩ 3) H3 SDR2 Hlídaný výstup 2 (Siréna2) 2) H3 SDR2-2,7kΩ 1) Poruchové relé je v klidovém stavu (systém bez poruchy) sepnuté tj. kontakt je v čárkované pozici. 2) Režim hlídaných poplachových výstupů do linek se nastavuje jumpery JP2 9 podle tabulky na str ) Zapojení hlídaných výstupů poplachových do kruhu (bez zakončovacích odporů!) - jumpery JP2 9 nastaveny podle tabulky na str. 18. Obr. 17 Základní deska FIM - zapojení vstupů a výstupů /09 strana 22 / 54

23 Komponenty ústředen MZX 3.5 Napájecí zdroje PSM-MZX1 a PSM-MZX2 Napájecí zdroj PSM-MZX1 je spínaný zdroj 24V 2,5A. Vstupní napětí může být v rozsahu 230VAC +10% - 15%, 50/60Hz. Zdroj PSM-MZX1 spolu s deskou napájecí PMM800 je určen pro napájení ústředen MZX125 a externích tabel MZX16R a MZX32R. Napájecí zdroj PSM-MZX2 je spínaný zdroj 24V 5A. Vstupní napětí může být v rozsahu 230VAC +10% - 15%, 50/60Hz. Zdroj PSM-MZX2 spolu s deskou napájecí PMM800 je určen pro napájení ústředen MZX251 a MZX252. Varování: Napájecí zdroj PSM-MZX1/2 pracuje se síťovým napětím 230V. Před jakýmikoliv pracemi je třeba napájecí zdroj odpojit od sítě. Hrozí nebezpečí ohrožení života nebo těžkých úrazů elektrickým proudem Připojení kabelů K výstupním svorkám mohou být připojeny vodiče o max. průřezu 2,5mm Deska napájecí PMM800 Deska napájecí PMM800 spolu se zdroji PSM-MZX1 a PSM-MZX2 tvoří napájecí modul pro ústředny a externí tabla systému MZX. 24V výstup: Výstupní napětí: 20 28,6VDC Výstupní proud: max. 2,5A (PSM-MZX1) max. 5A (PSM-MZX2) 5V výstup: Výstupní napětí: 4,85 5,25VDC Výstupní proud: max. 1,5A 40V výstup: Výstupní napětí: 39,75 40,2VDC Výstupní proud: max. 1,2A Konektor J2 pro připojení do FIM 1 nepoužito 7 Zemní svod 2 nepoužito 8 0V 3 0V 9 hlídání AKU 4 Výpadek sítě 10 +5V 5 +28V V (napájení adres. linek) 6 Porucha AKU 12 Porucha nabíjení AKU / Test AKU připojení AKU Výstup poruchového relé 4 x výstup 24VDC / jištěno pojistkou 1A AKU + AKU - -- FLT -- NC -- COM -- 0V -- 0V -- 0V -- 0V V V V V Obr. 18 Deska napájecí pro MZX ústředny a externí tabla PMM /09 strana 23 / 54

24 4. ROZŠÍŘENÍ ÚSTŘEDEN MZX 4.1 Obecně Do ústředny MZX125 nelze namontovat žádná rozšiřující deska. Jedinou možností rozšíření je použití sběrnice RBUS a jednotek rozhraní MPM800 - viz dále. Ústředny MZX251 a MZX252 lze rozšířit o následující komponenty: desku TUD800 (připojení OPPO a KTPO) desku IOB800 (8 vstupů / 8 výstupů) max. 4 adresovatelné prvky řady 800 (např. LIM800, CIM800, RIM800, SIO800 apod.) CCU3 (modul pro vytvoření sběrnice Modbus) Pro montáž je nutno použít montážních konzol: montážní konzola pro IOB/TUD/LIM montážní konzola pro CCU3 Možné kombinace uvedených komponentů jsou: jedna deska TUD800 nebo IOB800 deska TUD800 a IOB800 dvě desky IOB800 max. 4 adresovatelné prvky řady 800 jeden modul CCU3 modul CCU3 nad TUD800 nebo IOB800 Poznámka: Adresovatelné prvky řady 800 se na pomocnou montážní desku montují s montážní konzolou pro DIN lištu - viz katalogový list systému ZETTLER Expert, obj. č Montáž do ústředen MZX251 a 252 Uvedené rozšiřující komponenty se montují na montážní konzolu pro MZX. Obr. 19 Montážní konzole pro ústředny MZX251 a MZX /09 strana 24 / 54

25 4.3 Montáž montážní konzole do ústředen MZX251 a 252 Montážní konzola se montuje na základní desku FIM podle následujícího obrázku: Obr. 20 Umístění montážní konzole na základní desce FIM /09 strana 25 / 54

26 4.4 Deska přípojná TUD800 Deska přípojná TUD800 se montuje do skříně ústředen MZX251 a MZX252 pomocí montážní konzoly - viz předchozí odstavce. Deska TUD800 je předkonfigurována na 1. pozici interní sběrnice XBUS základní desky FIM. Deska přípojná TUD800 je určena pro připojení obslužného pole požární ochrany (OPPO) a klíčového trezoru (KTPO). Na desce přípojné TUD800 jsou následující interní konektory a přepínače: Konektor XP1: XP2: XP3: XP4: XP5: XP6: XP7: Spínač DIP Popis / připojení Interní sběrnice XBUS, vstup Interní sběrnice XBUS, výstup Vstupy a výstupy pro interní OPPO (nejsou podporovány) Tyto konektory nejsou podporovány (TUD800 se standardně připojuje na interní sběrnice XBUS základní desky FIM) Pozice Popis S1/1 8 sepnut Aktivuje příslušný výstup, v případě nouzového poplachu rozepnut Nouzový poplach nemá vliv na stav výstupů S2 Viz. následující tabulka Identifikace desek TUD800 a IOB800 při připojení na FIM800 TIP: Desku přípojnou TUD800 lze rovněž připojit na externí sběrnici XBUS, která se nachází na jednotce rozhraní na MPM800 - viz kap Na externí sběrnici XBUS jednotky rozhraní MPM800 může být připojeno až 5 vstupně výstupních desek IOB800 s maximálně 80 datovými body (vstupy nebo výstupy). Pokud se použije na 1. pozici TUD800 bude nastavení DIP spínačů vypadat následovně: Konfigurace 1 n-1 pozice Poslední pozice *) S2/1 **) S2/2 **) 1 TUD až 5. IOB800 0 = spínač rozepnut (off) 1 = spínač sepnut (on) S2/1 S2/2 0 1 *) Pozice 2 až max. 5 **) Toto nastavení platí také pro všechny následující desky IOB800 mimo desky poslední. Pro poslední desku IOB800 platí zvláštní nastavení. Na interní sběrnici XBUS základní desky FIM mohou být připojeny max. 2 vstupně výstupní desky (TUD800 a IOB800 nebo 2 x IOB800 - viz dále) s maximálně 24 datovými body (na druhé desce IOB800 je vždy k dispozici pouze 8 výstupů!). DIP spínače musí být nastaveny následovně: Konfigurace 1. pozice 2. pozice S2/1 S2/2 S2/1 S2/2 1 IOB TUD IOB IOB IOB = spínač rozepnut (off) 1 = spínač sepnut (on) /09 strana 26 / 54

27 Obr. 21 Deska přípojná TUD deska IOB800 (volitelně) 1. deska TUD800 ke konektoru PL4 (interní sběrnice XBUS vstup) na desce FIM ke konektoru XP1 (interní sběrnice XBUS vstup) na 1. desce Plochý kabel Obr. 22 Připojení desky přípojné TUD800 a vstupně výstupní desky IOB800 na základní desku FIM /09 strana 27 / 54

28 4.4.1 Připojení 4 tlačítkového OPPO k desce TUD800 Deska přípojná TUD800 OPPO XT1 ZPĚTNÉ NASTAVENÍ 1 VYPNUTÍ AKUSTIKY V +24V NAPÁJENÍ VYPNUTÍ ZPPP 3 3 re1a ZPPP ZKOUŠKA 4 ZPPP AKTIVOVÁNO 5 ZPPP VYPNUTO re1b ZPPP VYPNUTO POŽÁR 7 6 AKUSTIKA VYPNUTA 8 7 SHZ SPUŠTĚNO 9 ZPĚTNÉ POTVRZENÍ 10 8 OPPO V PROVOZU +a 11 -b 12 XT2 820Ω 9 10 SHZ SPUŠTĚNO AKUSTIKA VYPNUTA NAPÁJENÍ +24V 1 11 ZPPP VYPNUTO NAPÁJENÍ 0V 2 OVLÁDÁNÍ RELÉ AS 3 12 ZPĚTNÉ NASTAVENÍ EPS RELÉ AS - C 4 RELÉ AS - NC 5 13 MIMO PROVOZ +24V RELÉ AS - NO 6 14 OVLÁDÁNÍ RELÉ OS 7 RELÉ OS - C 8 15 ZPPP SPUŠTĚNO RELÉ OS - NC 9 RELÉ OS - NO T1 T3 AKUSTIKA VYPNUTA ZDP ZKOUŠKA T4 ZPĚTNÉ NATAVENÍ EPS 20 XT3 KTPO NAPÁJENÍ +24V 1 NAPÁJENÍ 0V 2 NAPÁJENÍ 0V 3 NAPÁJENÍ ZÁMKU +24V 4 NAPÁJENÍ ZÁMKU 0V 5 šedá hnědá červená modrá SABOTÁŽNÍ VEDENÍ NAPÁJENÍ ZÁMKU DVEŘNÍ KONTAKT 6 DVEŘNÍ KONTAKT 0V 7 bílá černá 7 8 ZPĚTNÝ KONTAKT SABOTÁŽNÍ VEDENÍ 8 SABOTÁŽNÍ VEDENÍ 0V 9 RELÉ EZS - C 10 RELÉ EZS - NC 11 RELÉ EZS - NO /09 strana 28 / 54

29 4.4.2 Připojení 5-ti tlačítkového OPPO k desce TUD800 OPPO XT1 ZPĚTNÉ NASTAVENÍ 1 1 0V +24V VYPNUTÍ AKUSTIKY 2 VYPNUTÍ ZPPP 3 2 ZPPP SPUŠTĚNO ZPPP ZKOUŠKA 4 ZPPP AKTIVOVÁNO 5 ZPPP VYPNUTO V SHZ SPUŠTĚNO POŽÁR 7 AKUSTIKA VYPNUTA 8 5 TEST ZPPP SHZ SPUŠTĚNO 9 6 POŽÁR MIMO PROVOZ 10 +a 11 7 ZPPP VYPNUTO -b Ω 8 XT2 9 MIMO PROVOZ NAPÁJENÍ +24V 1 10 ZPPP VYPNUTO NAPÁJENÍ 0V 2 OVLÁDÁNÍ RELÉ AS 3 11 AKUSTIKA VYPNUTA RELÉ AS - C 4 RELÉ AS - NC 5 RELÉ AS - NO ZPĚTNÉ NASTAVENÍ AKUSTIKA VYPNUTA RELÉ OS - C 7 RELÉ OS - NC 8 * 14 RELÉ OS - NO 9 OVLÁDÁNÍ RELÉ OS 10 + * OPPO V PROVOZU Nastavení LED diod: pole "Feld" 2 7 LED kontakty relé "MIMO PROVOZ" Deska přípojná TUD800 Nastavení tlačítek: "Alle Taster" + JT * propojení pouze pokud je funkce "MIMO PROVOZ" požadována XT3 KTPO NAPÁJENÍ +24V 1 NAPÁJENÍ 0V 2 NAPÁJENÍ 0V 3 NAPÁJENÍ ZÁMKU +24V 4 NAPÁJENÍ ZÁMKU 0V 5 šedá hnědá červená modrá SABOTÁŽNÍ VEDENÍ NAPÁJENÍ ZÁMKU DVEŘNÍ KONTAKT 6 DVEŘNÍ KONTAKT 0V 7 bílá černá 7 8 ZPĚTNÝ KONTAKT SABOTÁŽNÍ VEDENÍ 8 SABOTÁŽNÍ VEDENÍ 0V 9 RELÉ EZS - C 10 RELÉ EZS - NC 11 RELÉ EZS - NO 12 Obr. 23 Připojení OPPO a KTPO k desce přípojné TUD /09 strana 29 / 54

30 4.5 Připojení desky TUD800 na jednotku rozhraní MPM800 Deska přípojná TUD800 se stejně jako na interní sběrnici XBUS zapojuje na 1. pozici. Za ní lze podle potřeby zapojit až 4 desky vstupů a výstupů IOB800. Obr. 24 Připojení TUD800 na externí sběrnici XBUS /09 strana 30 / 54

31 4.6 Vstupně výstupní deska IOB800 Vstupně výstupní deska IOB800 se montuje do skříně ústředen MZX251 a MZX252 pomocí montážní konzoly - viz předchozí odstavce. Pokud je potřeba více desek IOB800, montují se do přídavné skříně. V místě ústředny je možno připojit max. 2 desky na interní sběrnici XBUS na základní desce FIM (na druhé desce jsou pak už k dispozici pouze výstupy! - viz dále) Upozornění: Maximální délka kabelu interní sběrnice XBUS je 2m, myšleno od konektoru na FIM ke konektoru na poslední desce připojené na tuto sběrnici. Další desky pokud jsou potřeba již musí být připojeny přes jednotky rozhraní MPM800 na sběrnici RBUS (RS485), která může být dlouhá až 1200m -viz kap Deska IOB800 obsahuje 8 přepínacích bezpotenciálových (nehlídaných) reléových výstupů a 8 galvanicky oddělených vstupů. Na vstupně výstupní desce IOB800 jsou následující interní konektory a přepínače: Konektor Popis / připojení XP1: Interní sběrnice XBUS, vstup XP2: Interní sběrnice XBUS, výstup XP3: Vstupy a výstupy pro interní propojení Výstupy 1 8 typu otevřený kolektor Vstupy 1 8 bez galvanického oddělení XP4: Napájení / externí sběrnice RBUS, vstup XP5: Napájení / externí sběrnice RBUS, výstup XP4, XP5: pin 1 +24V pin 2 0V pin 3 +5V pin 4 0V pin 5 RBUS + pin 6 RBUS - XP6: Externí sběrnice XBUS, vstup XP7: Externí sběrnice XBUS, výstup XT1: Vstupy 1 4 s galvanickým oddělením INx:1 Vstup x, aktivace 4 30VDC INx:2 Vstup x, 0V XT2: Vstupy 5 8 s galvanickým oddělením INx:1 Vstup x, aktivace 4 30VDC INx:2 Vstup x, 0V Power 24+ Výstupní napětí +24V Power 24- Výstupní napětí 0V XT3: Reléové výstupy 1 4 Bezpotenciálové kontakty max. 2A/30VDC XT4: Reléové výstupy 5 8 Bezpotenciálové kontakty max. 2A/30VDC Spínač DIP Pozice Popis S1/1 8 sepnut Aktivuje příslušný reléový výstup, v případě nouzového poplachu rozepnut Nouzový poplach nemá vliv na stav relé S2 Viz. následující text Identifikace desek IOB800 při připojení na FIM800 a MPM800 Na interní sběrnici XBUS základní desky FIM mohou být připojeny max. 2 vstupně výstupní desky (TUD800 a IOB800 nebo 2 x IOB800) s maximálně 24 datovými body (na druhé desce IOB800 je vždy k dispozici pouze 8 výstupů!). DIP spínače musí být nastaveny následovně: Konfigurace 1. pozice 2. pozice S2/1 S2/2 S2/1 1 IOB TUD IOB IOB IOB = spínač rozepnut (off) 1 = spínač sepnut (on) S2/2 Na externí sběrnici XBUS, která se nachází na jednotce rozhraní MPM800 - viz dále, může být připojeno až 5 vstupně výstupních desek IOB800 s maximálně 80 datovými body (vstupy nebo výstupy). DIP spínače musí být nastaveny následovně: Konfigurace 1. pozice Poslední pozice *) S2/1 **) S2/2 **) 1 IOB800 x 0 2. až 5. IOB800 0 = spínač rozepnut (off) 1 = spínač sepnut (on) x = libovolné S2/1 S2/2 0 1 *) Pozice 2 až max. 5 **) Toto nastavení platí také pro všechny následující desky IOB800 mimo desky poslední. Pro poslední desku IOB800 platí zvláštní nastavení /09 strana 31 / 54

32 Upozornění: Pokud je klidový stav vstupu definován jako stav bez napětí, pak musí být tento vstup nakonfigurován jako invertovaný vstup. Obr. 25 Vstupně výstupní deska IOB Připojení desky IOB800 k základní desce FIM 2. deska IOB deska IOB800 ke konektoru PL4 (interní řídící sběrnice vstup) na desce FIM ke konektoru XP1 (interní řídící sběrnice vstup) na 1. desce Plochý kabel Obr. 26 Připojení vstupně výstupních desek IOB800 na základní desku FIM /09 strana 32 / 54

33 4.6.2 Připojení desky IOB800 k jednotce rozhraní MPM800 Obr. 27 Připojení vstupně výstupních desek IOB800 na jednotku rozhraní MPM /09 strana 33 / 54

34 4.6.3 Zapojení vstupů a výstupů desky IOB800 XP3 *) XP3:5 XT1:1 IN1 XT1: VDC Vstup 1 XT2:1 IN8 XT2: VDC Vstup 8 XP3:1 +5V XP3:1 XP3:2 XP3:3 XP3:4 +24V Fu1 Fu2 XT2:7 XT2:8 XT2:9 XT2:10 XT3:2 (NC) XP3:13 XT3:1 (C) Výstup 1 (OUT1) XT3:3 (NO) XT4:11 (NC) XP3:20 XT4:10 (C) Výstup 8 (OUT8) XT4:12 (NO) IOB800 *) Konektor XP3 je určen pouze pro interní propojení (výstupy typu otevřený kolektor max. 30VDC/500mA; vstupy TTL a CMOS 5V (max. 30V)) Připojení bezpotenciálového kontaktu Obr. 28 Zapojení vstupů a výstupů vstupně výstupní desky IOB /09 strana 34 / 54

35 4.7 Jednotka rozhraní MPM800 Jednotka rozhraní MPM800 se používá jako vstupně výstupní rozhraní externí sběrnice RBUS mezi ústřednou a dalšími komponenty systému. Jednotka rozhraní MPM80 vytváří externí sběrnici XBUS, na kterou mohou být připojeny různé vstupně/výstupní desky, signalizační a ovládací panely. Maximální počet vstupně/výstupních desek, signalizačních a ovládacích panelů je omezen počtem datových bodů, které podporuje externí sběrnice XBUS. Na sběrnici je dispozici 96 datových bodů z nichž je ale 16 vyhrazeno pro interní účely v externím table a zbylých 80 je volně využito dle typu zařízení. Poznámka: Upozornění: Každý vstup či výstup představuje jeden datový bod na sběrnici XBUS, který má svoji adresu. Např. deska IOB800, která má 8 vstupů a 8 výstupů, obsadí 16 adres (datových bodů). Maximální délka kabelu externí sběrnice XBUS je 2m: - k jedné vstupně výstupní desce - celková délka kabelu k poslední vstupně/výstupní desce v případě kaskádního řazení (max. 5 desek) Sběrnice RBUS obsahuje 16 adres. Adresu 0 obsazují ovládací a zobrazovací panely DCM816 nebo DCM832 s integrovanými jednotkami MPM800, které jsou ve dveřích ústředny. Na externí sběrnici RBUS tak může být připojeno až 15 jednotek rozhraní MPM800 s adresami 1 až 15. Adresa se nastavuje pomocí spínače DIP SW2/1 až 4 takto: Adresa DIP spínač SW2/4 SW2/3 SW2/2 SW2/ = spínač rozepnut (off) 1 = spínač sepnut (on) Poznámka: Na sběrnici RBUS se připojují i externí tabla. Celkový maximální počet externích tabel a jednotek rozhraní MPM800 v libovolné kombinaci je 15, avšak externích tabel může být maximálně 7 - viz také kap Jednotka rozhraní MPM800 může být nastaven tak, aby mohla plnit různé funkce. K dispozici jsou následující možnosti: OCM: řízení ovládání a zobrazení (panely DCM816/DCM832) XBB: řízení vstupně/výstupních desek prostřednictvím externí sběrnice XBUS PIB: řízení tiskárny Funkce se nastavuje DIP spínači SW2/5 až 7: Funkce SW Klávesnice Displej Sběrnice XBUS Sběrnice RBUS Sériové rozhraní Paralelní rozhraní OCM Ano Ano Ano Ano XBB Ano Ano PIB 1 1 1* Ano Ano Ano Ano * Platí pro sériovou tiskárnu (paralelní není podporována 0 = spínač rozepnut (OFF) 1 = spínač sepnut (ON) Rychlost komunikace s ústřednou se nastavuje DIP spínači SW2/8 a SW2/9: Přenosová rychlost SW2/8 SW2/9 Auto = spínač rozepnut (OFF) 1 = spínač sepnut (ON) /09 strana 35 / 54
