VÝVOJ A OVĚŘENÍ TECHNOLOGIE VÝROBY OCELI PRO KOMPONENTY PARNÍHO GENERÁTORU
|
|
- Dagmar Holubová
- před 8 lety
- Počet zobrazení:
Transkript
1 VÝVOJ A OVĚŘENÍ TECHNOLOGIE VÝROBY OCELI PRO KOMPONENTY PARNÍHO GENERÁTORU DEVELOPMENT AND VERIFICATION OF STEEL MAKING TECHNOLOGY FOR STEAM GENERATOR COMPONENTS Martin Balcar a, Ludvík Martínek a, Pavel Fila a, Libor Sochor a, Jaroslav Novák a, Václav Turecký a Oldřich Matal, b a ŽĎAS, a.s., Žďár nad Sázavou b ENERGOVÝZKUM spol. s r.o., Brno Abstract Development program of reactors of the fourth generation (GEN IV) and innovation of the BOR 60 equipment for the purpose to verify new nuclear fuel transmutation technologies presume also usage of liquid sodium as the coolant. Steels suitable for component manufacture of steam generators heated by liquid sodium show different technological properties as well as different corrosion resistance in sodium and water/steam at high temperatures. Niobium stabilized steel of the type 2,25Cr 1Mo has been selected to verify production of such steel in Czech Republic industry conditions. Steel making, forging and heat treatment has been documented by results of laboratory tests and specific measurements. Abstrakt Program vývoje jaderných reaktorů čtvrté generace a inovace zařízení BOR 60 pro účely ověření nových technologií transmutací jaderného paliva, předpokládají využití reaktorů - transmutorů chlazených roztaveným sodíkem. Oceli vhodné pro výrobu komponent parního generátoru se sodíkovým nosičem tepla vykazují odlišné technologické vlastnosti a rozdílnou korozní odolnost v sodíku a páře za vysokých teplot. Niobem stabilizovaná ocel typu 2,25Cr 1Mo byla vybrána pro vývojové ověření výroby v podmínkách průmyslu České republiky. Výrobu oceli, tváření a tepelné zpracování dokladují výsledky laboratorních zkoušek a měření. 1. ÚVOD Transmutační jednotky jsou nyní ve světě vyvíjeny s cílem využití minoritních aktinoidů nacházejících se v použitém jaderném palivu v komerčních jaderných reaktorech (např. VVER), pro další výrobu elektrické energie při současném podstatném zmenšení objemů jaderných odpadů a jejich aktivit pro následné hlubinné dlouhodobé ukládání. Předpokládá se, že aktinoidy jako jaderné palivo budou ve formě kapalných nebo tuhých chemických komplexů. V druhém případě se v reaktorech transmutorech počítá s odvodem tepla roztavenými kovy, např. také roztaveným sodíkem. Jde o příbuzné řešení použité u rychlých množivých reaktorů, např. BN 600. Nosič tepla roztavený kov, předá teplo v parním generátoru, kde se generuje přehřátá pára pro pohon turbogenerátoru. V nedávno publikovaném americkém programu vývoje nových jaderných reaktorů tzv. čtvrté generace se počítá s transmutorem chlazeným roztaveným sodíkem. [1] V Rusku se 1

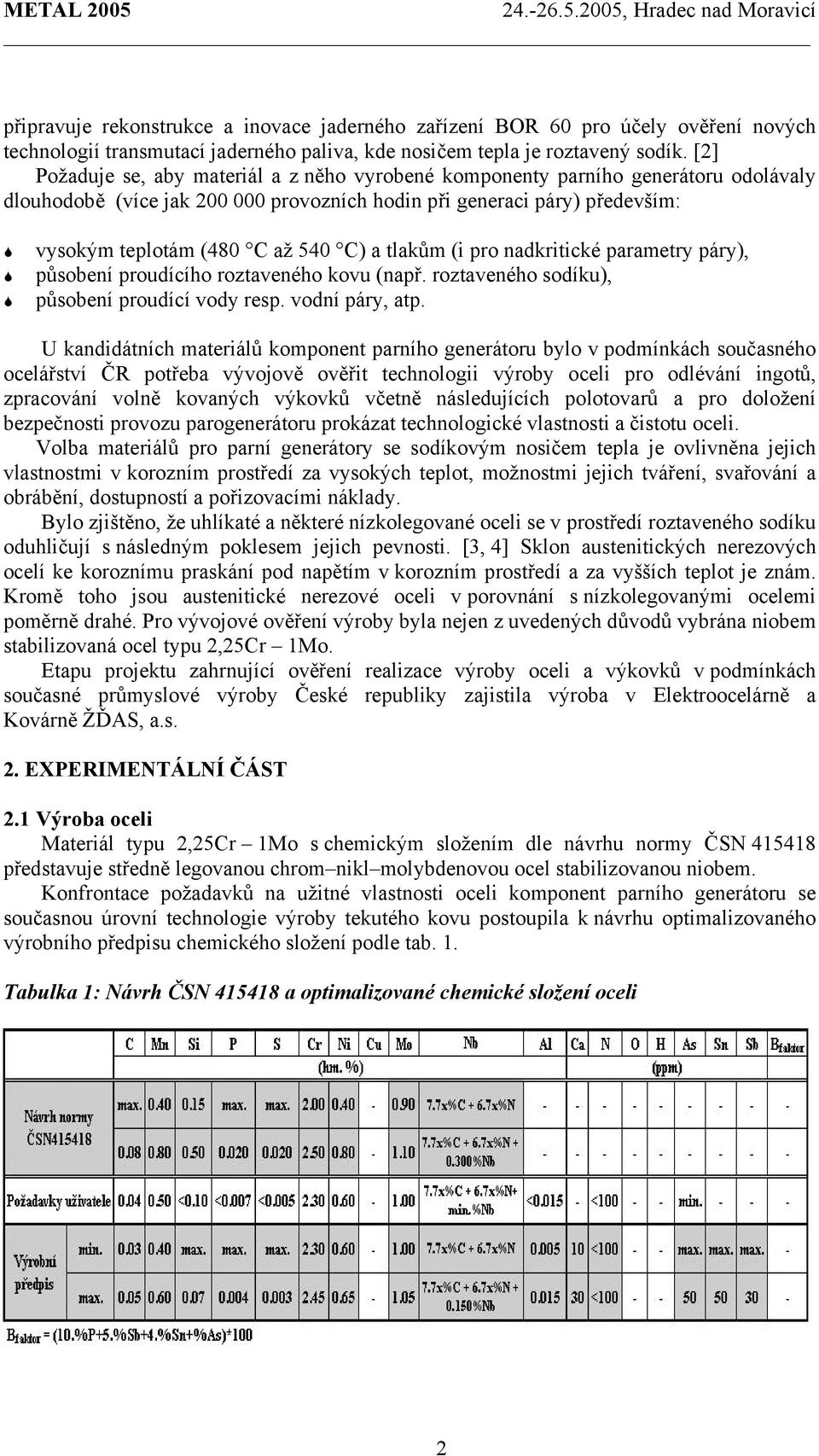

2 připravuje rekonstrukce a inovace jaderného zařízení BOR 60 pro účely ověření nových technologií transmutací jaderného paliva, kde nosičem tepla je roztavený sodík. [2] Požaduje se, aby materiál a z něho vyrobené komponenty parního generátoru odolávaly dlouhodobě (více jak provozních hodin při generaci páry) především: vysokým teplotám (480 C až 540 C) a tlakům (i pro nadkritické parametry páry), působení proudícího roztaveného kovu (např. roztaveného sodíku), působení proudící vody resp. vodní páry, atp. U kandidátních materiálů komponent parního generátoru bylo v podmínkách současného ocelářství ČR potřeba vývojově ověřit technologii výroby oceli pro odlévání ingotů, zpracování volně kovaných výkovků včetně následujících polotovarů a pro doložení bezpečnosti provozu parogenerátoru prokázat technologické vlastnosti a čistotu oceli. Volba materiálů pro parní generátory se sodíkovým nosičem tepla je ovlivněna jejich vlastnostmi v korozním prostředí za vysokých teplot, možnostmi jejich tváření, svařování a obrábění, dostupností a pořizovacími náklady. Bylo zjištěno, že uhlíkaté a některé nízkolegované oceli se v prostředí roztaveného sodíku oduhličují s následným poklesem jejich pevnosti. [3, 4] Sklon austenitických nerezových ocelí ke koroznímu praskání pod napětím v korozním prostředí a za vyšších teplot je znám. Kromě toho jsou austenitické nerezové oceli v porovnání s nízkolegovanými ocelemi poměrně drahé. Pro vývojové ověření výroby byla nejen z uvedených důvodů vybrána niobem stabilizovaná ocel typu 2,25Cr 1Mo. Etapu projektu zahrnující ověření realizace výroby oceli a výkovků v podmínkách současné průmyslové výroby České republiky zajistila výroba v Elektroocelárně a Kovárně ŽĎAS, a.s. 2. EXPERIMENTÁLNÍ ČÁST 2.1 Výroba oceli Materiál typu 2,25Cr 1Mo s chemickým složením dle návrhu normy ČSN představuje středně legovanou chrom nikl molybdenovou ocel stabilizovanou niobem. Konfrontace požadavků na užitné vlastnosti oceli komponent parního generátoru se současnou úrovní technologie výroby tekutého kovu postoupila k návrhu optimalizovaného výrobního předpisu chemického složení podle tab. 1. Tabulka 1: Návrh ČSN a optimalizované chemické složení oceli 2

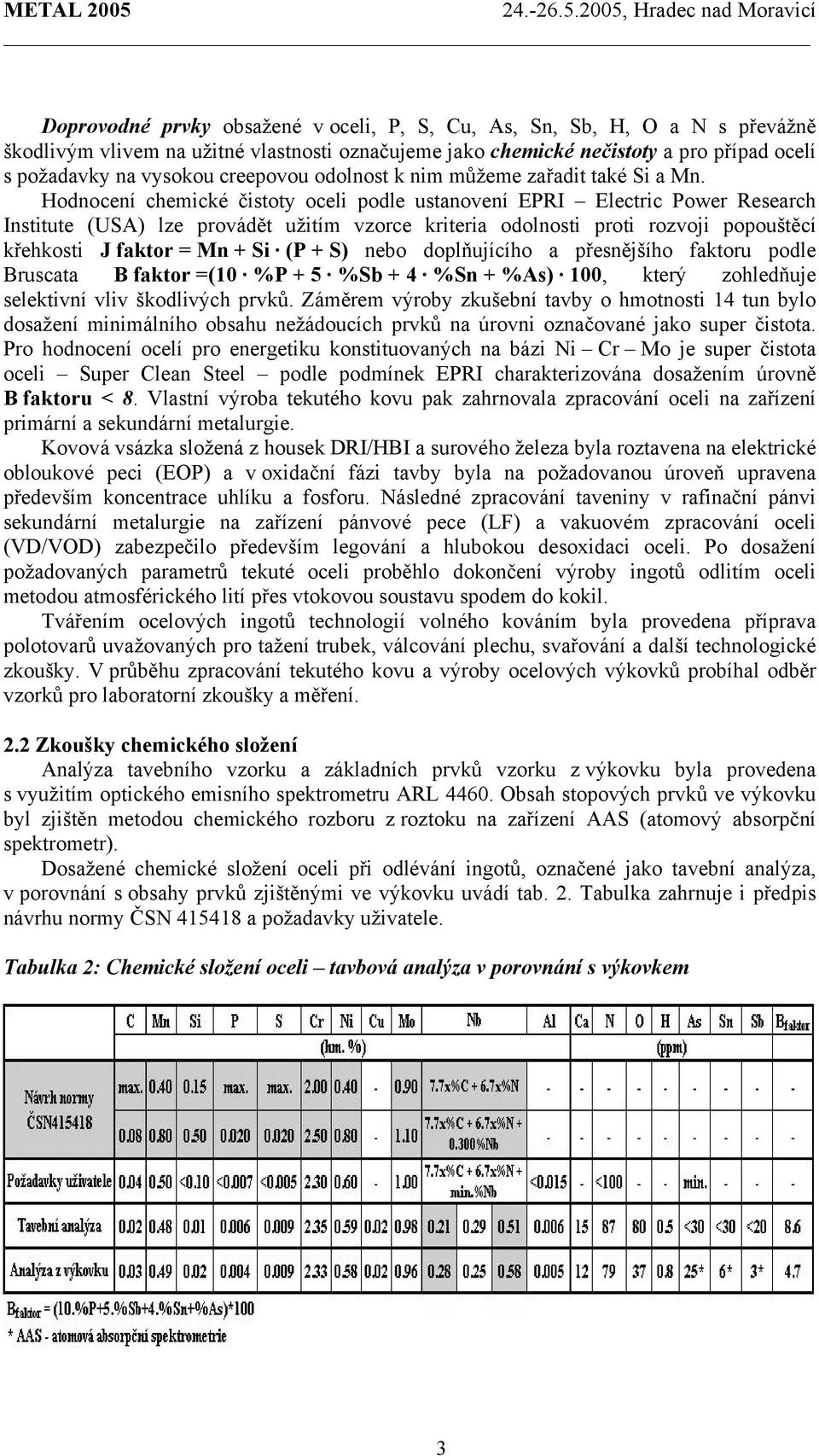

3 Doprovodné prvky obsažené v oceli, P, S, Cu, As, Sn, Sb, H, O a N s převážně škodlivým vlivem na užitné vlastnosti označujeme jako chemické nečistoty a pro případ ocelí s požadavky na vysokou creepovou odolnost k nim můžeme zařadit také Si a Mn. Hodnocení chemické čistoty oceli podle ustanovení EPRI Electric Power Research Institute (USA) lze provádět užitím vzorce kriteria odolnosti proti rozvoji popouštěcí křehkosti J faktor = Mn + Si (P + S) nebo doplňujícího a přesnějšího faktoru podle Bruscata B faktor =(10 %P + 5 %Sb + 4 %Sn + %As) 100, který zohledňuje selektivní vliv škodlivých prvků. Záměrem výroby zkušební tavby o hmotnosti 14 tun bylo dosažení minimálního obsahu nežádoucích prvků na úrovni označované jako super čistota. Pro hodnocení ocelí pro energetiku konstituovaných na bázi Ni Cr Mo je super čistota oceli Super Clean Steel podle podmínek EPRI charakterizována dosažením úrovně B faktoru < 8. Vlastní výroba tekutého kovu pak zahrnovala zpracování oceli na zařízení primární a sekundární metalurgie. Kovová vsázka složená z housek DRI/HBI a surového železa byla roztavena na elektrické obloukové peci (EOP) a v oxidační fázi tavby byla na požadovanou úroveň upravena především koncentrace uhlíku a fosforu. Následné zpracování taveniny v rafinační pánvi sekundární metalurgie na zařízení pánvové pece (LF) a vakuovém zpracování oceli (VD/VOD) zabezpečilo především legování a hlubokou desoxidaci oceli. Po dosažení požadovaných parametrů tekuté oceli proběhlo dokončení výroby ingotů odlitím oceli metodou atmosférického lití přes vtokovou soustavu spodem do kokil. Tvářením ocelových ingotů technologií volného kováním byla provedena příprava polotovarů uvažovaných pro tažení trubek, válcování plechu, svařování a další technologické zkoušky. V průběhu zpracování tekutého kovu a výroby ocelových výkovků probíhal odběr vzorků pro laboratorní zkoušky a měření. 2.2 Zkoušky chemického složení Analýza tavebního vzorku a základních prvků vzorku z výkovku byla provedena s využitím optického emisního spektrometru ARL Obsah stopových prvků ve výkovku byl zjištěn metodou chemického rozboru z roztoku na zařízení AAS (atomový absorpční spektrometr). Dosažené chemické složení oceli při odlévání ingotů, označené jako tavební analýza, v porovnání s obsahy prvků zjištěnými ve výkovku uvádí tab. 2. Tabulka zahrnuje i předpis návrhu normy ČSN a požadavky uživatele. Tabulka 2: Chemické složení oceli tavbová analýza v porovnání s výkovkem 3

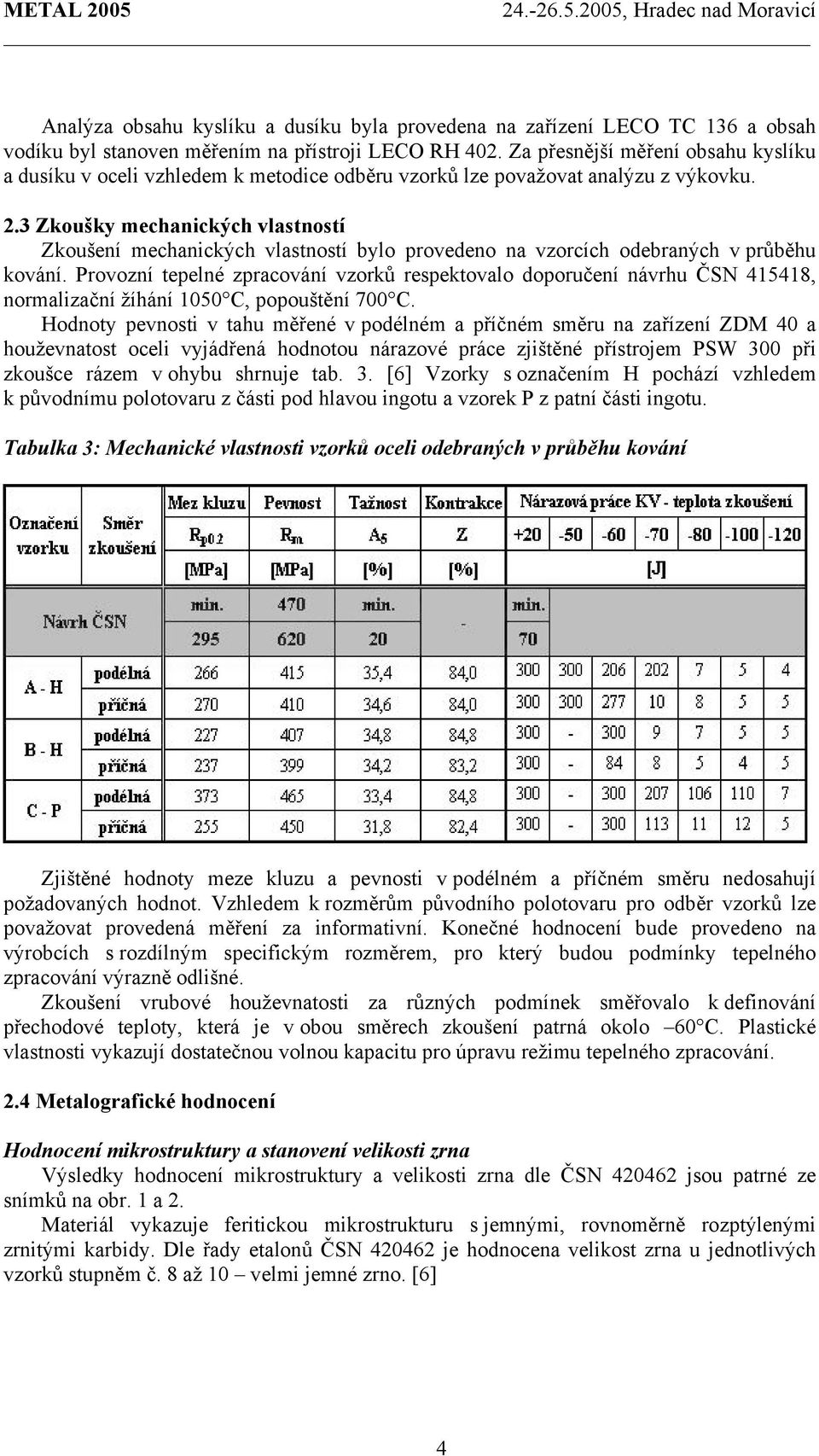

4 Analýza obsahu kyslíku a dusíku byla provedena na zařízení LECO TC 136 a obsah vodíku byl stanoven měřením na přístroji LECO RH 402. Za přesnější měření obsahu kyslíku a dusíku v oceli vzhledem k metodice odběru vzorků lze považovat analýzu z výkovku. 2.3 Zkoušky mechanických vlastností Zkoušení mechanických vlastností bylo provedeno na vzorcích odebraných v průběhu kování. Provozní tepelné zpracování vzorků respektovalo doporučení návrhu ČSN , normalizační žíhání 1050 C, popouštění 700 C. Hodnoty pevnosti v tahu měřené v podélném a příčném směru na zařízení ZDM 40 a houževnatost oceli vyjádřená hodnotou nárazové práce zjištěné přístrojem PSW 300 při zkoušce rázem v ohybu shrnuje tab. 3. [6] Vzorky s označením H pochází vzhledem k původnímu polotovaru z části pod hlavou ingotu a vzorek P z patní části ingotu. Tabulka 3: Mechanické vlastnosti vzorků oceli odebraných v průběhu kování Zjištěné hodnoty meze kluzu a pevnosti v podélném a příčném směru nedosahují požadovaných hodnot. Vzhledem k rozměrům původního polotovaru pro odběr vzorků lze považovat provedená měření za informativní. Konečné hodnocení bude provedeno na výrobcích s rozdílným specifickým rozměrem, pro který budou podmínky tepelného zpracování výrazně odlišné. Zkoušení vrubové houževnatosti za různých podmínek směřovalo k definování přechodové teploty, která je v obou směrech zkoušení patrná okolo 60 C. Plastické vlastnosti vykazují dostatečnou volnou kapacitu pro úpravu režimu tepelného zpracování. 2.4 Metalografické hodnocení Hodnocení mikrostruktury a stanovení velikosti zrna Výsledky hodnocení mikrostruktury a velikosti zrna dle ČSN jsou patrné ze snímků na obr. 1 a 2. Materiál vykazuje feritickou mikrostrukturu s jemnými, rovnoměrně rozptýlenými zrnitými karbidy. Dle řady etalonů ČSN je hodnocena velikost zrna u jednotlivých vzorků stupněm č. 8 až 10 velmi jemné zrno. [6] 4

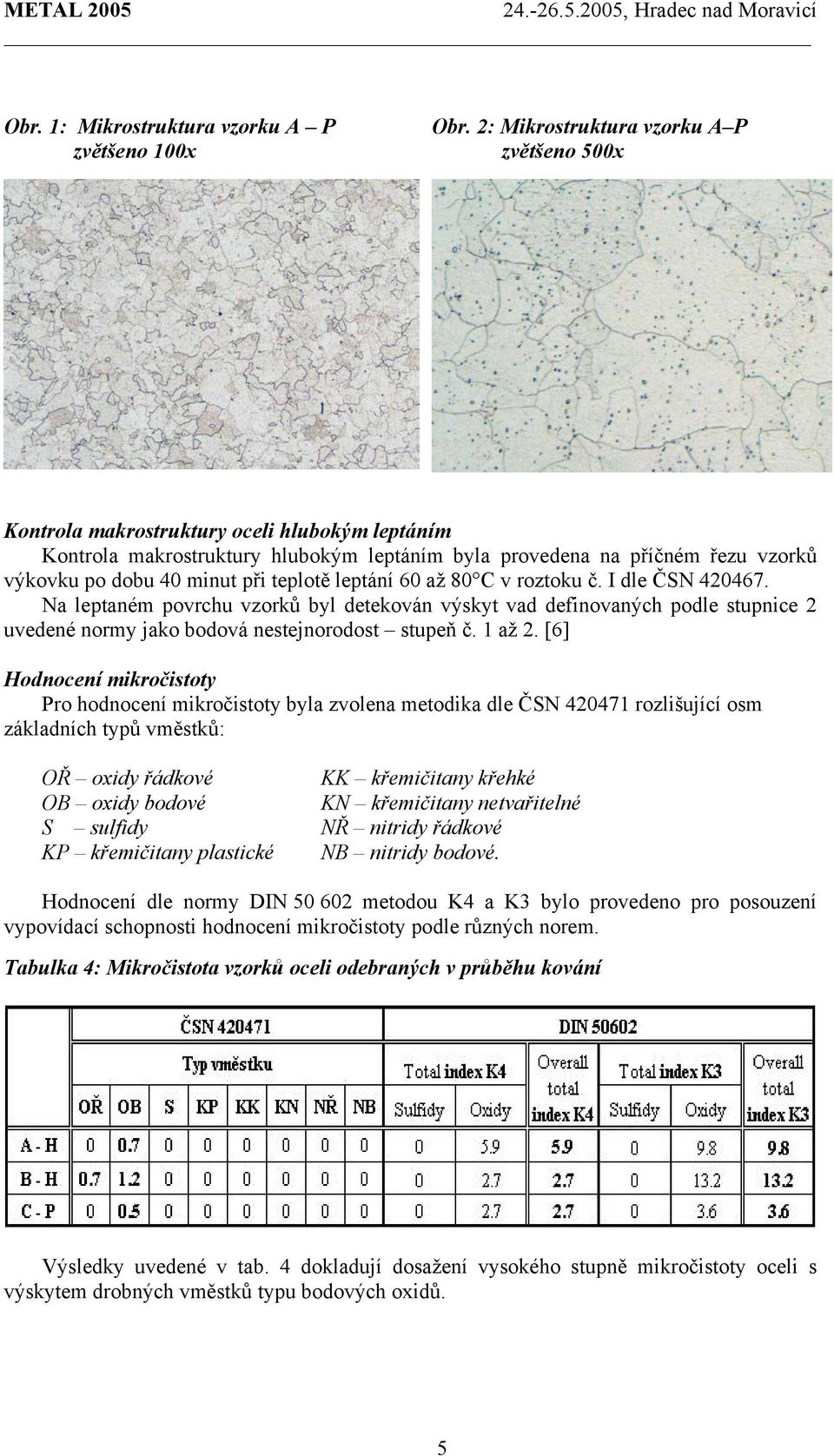

5 Obr. 1: Mikrostruktura vzorku A P zvětšeno 100x Obr. 2: Mikrostruktura vzorku A P zvětšeno 500x Kontrola makrostruktury oceli hlubokým leptáním Kontrola makrostruktury hlubokým leptáním byla provedena na příčném řezu vzorků výkovku po dobu 40 minut při teplotě leptání 60 až 80 C v roztoku č. I dle ČSN Na leptaném povrchu vzorků byl detekován výskyt vad definovaných podle stupnice 2 uvedené normy jako bodová nestejnorodost stupeň č. 1 až 2. [6] Hodnocení mikročistoty Pro hodnocení mikročistoty byla zvolena metodika dle ČSN rozlišující osm základních typů vměstků: OŘ oxidy řádkové OB oxidy bodové S sulfidy KP křemičitany plastické KK křemičitany křehké KN křemičitany netvařitelné NŘ nitridy řádkové NB nitridy bodové. Hodnocení dle normy DIN metodou K4 a K3 bylo provedeno pro posouzení vypovídací schopnosti hodnocení mikročistoty podle různých norem. Tabulka 4: Mikročistota vzorků oceli odebraných v průběhu kování Výsledky uvedené v tab. 4 dokladují dosažení vysokého stupně mikročistoty oceli s výskytem drobných vměstků typu bodových oxidů. 5

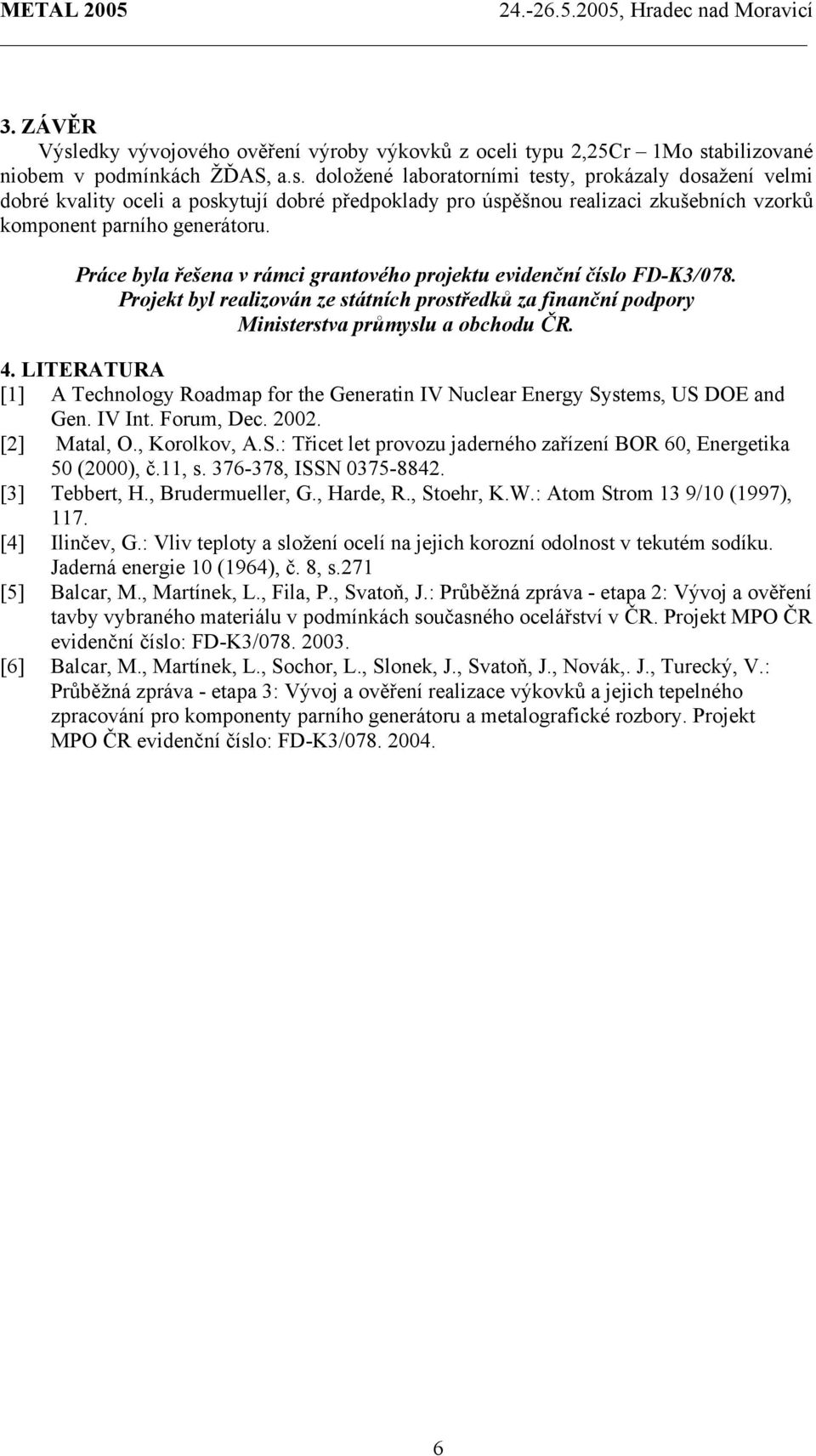

6 3. ZÁVĚR Výsledky vývojového ověření výroby výkovků z oceli typu 2,25Cr 1Mo stabilizované niobem v podmínkách ŽĎAS, a.s. doložené laboratorními testy, prokázaly dosažení velmi dobré kvality oceli a poskytují dobré předpoklady pro úspěšnou realizaci zkušebních vzorků komponent parního generátoru. Práce byla řešena v rámci grantového projektu evidenční číslo FD-K3/078. Projekt byl realizován ze státních prostředků za finanční podpory Ministerstva průmyslu a obchodu ČR. 4. LITERATURA [1] A Technology Roadmap for the Generatin IV Nuclear Energy Systems, US DOE and Gen. IV Int. Forum, Dec [2] Matal, O., Korolkov, A.S.: Třicet let provozu jaderného zařízení BOR 60, Energetika 50 (2000), č.11, s , ISSN [3] Tebbert, H., Brudermueller, G., Harde, R., Stoehr, K.W.: Atom Strom 13 9/10 (1997), 117. [4] Ilinčev, G.: Vliv teploty a složení ocelí na jejich korozní odolnost v tekutém sodíku. Jaderná energie 10 (1964), č. 8, s.271 [5] Balcar, M., Martínek, L., Fila, P., Svatoň, J.: Průběžná zpráva - etapa 2: Vývoj a ověření tavby vybraného materiálu v podmínkách současného ocelářství v ČR. Projekt MPO ČR evidenční číslo: FD-K3/ [6] Balcar, M., Martínek, L., Sochor, L., Slonek, J., Svatoň, J., Novák,. J., Turecký, V.: Průběžná zpráva - etapa 3: Vývoj a ověření realizace výkovků a jejich tepelného zpracování pro komponenty parního generátoru a metalografické rozbory. Projekt MPO ČR evidenční číslo: FD-K3/
ASTM A694 F60 - TEPELNÉ ZPRACOVÁNÍ A MECHANICKÉ VLASTNOSTI ASTM A694 F60 HEAT TREATMENT AND MECHANICAL PROPERTIES
ASTM A694 F60 - TEPELNÉ ZPRACOVÁNÍ A MECHANICKÉ VLASTNOSTI ASTM A694 F60 HEAT TREATMENT AND MECHANICAL PROPERTIES Martin BALCAR, Jaroslav NOVÁK, Libor SOCHOR, Pavel FILA, Ludvík MARTÍNEK ŽĎAS, a.s., Strojírenská
VíceVliv mikrolegování oceli dle ČSN 412050 na mechanické vlastnosti. Ludvík Martínek, Martin Balcar, Pavel Fila, Jaroslav Novák, Libor Sochor
Vliv mikrolegování oceli dle ČSN 412050 na mechanické vlastnosti Ludvík Martínek, Martin Balcar, Pavel Fila, Jaroslav Novák, Libor Sochor Abstrakt Při tváření ingotů volným kováním docházelo ke vzniku
VíceVLIV STOPOVÝCH PRVKŮ NA HOUŽEVNATOST OCELI TRACE ELEMENTS EFFECT ON THE STEEL TOUGHNESS
Abstrakt VLIV STOPOVÝCH PRVKŮ NA HOUŽEVNATOST OCELI TRACE ELEMENTS EFFECT ON THE STEEL TOUGHNESS Martin Balcar, Libuše Havelková, Libor Sochor, Pavel Fila, Ludvík Martínek ŽĎAS, a.s., Strojírenská 6, 591
VíceVÝSLEDKY OVĚŘENÍ NOVÉHO TVARU KOKILY TYPU 8K9,2 PRO ODLÉVÁNÍ INGOTŮ NÁSTROJOVÝCH OCELÍ
VÝSLEDKY OVĚŘENÍ NOVÉHO TVARU KOKILY TYPU 8K9,2 PRO ODLÉVÁNÍ INGOTŮ NÁSTROJOVÝCH OCELÍ VERIFICATION OF THE NEW MOULD TYPE 8K9,2 FOR TOOL STEEL INGOT CASTING Martin BALCAR a), Libor SOCHOR a), Rudolf ŽELEZNÝ
VíceVÝVOJ NOVÝCH NÁSTROJOVÝCH OCELÍ PRO KOVACÍ ZÁPUSTKY
VÝVOJ NOVÝCH NÁSTROJOVÝCH OCELÍ PRO KOVACÍ ZÁPUSTKY Ing. Pavel ŠUCHMANN a, Ing. Jiří KREJČÍK, CSc. b, Ing. Pavel FILA c, Ing. Ladislav JELEN, CSc. d, Ing. Eduard PSÍK e a COMTES FHT a. s., Průmyslová 995,
VíceMateriálové laboratoře Chomutov s.r.o. Zkušební laboratoř MTL Luční 4624, Chomutov
Laboratoř je způsobilá aktualizovat normy identifikující zkušební postupy. Laboratoř uplatňuje flexibilní přístup k rozsahu akreditace upřesněný v dodatku. Aktuální seznam činností prováděných v rámci
VíceTÜV NORD Czech, s.r.o. Laboratoře a zkušebny Brno Olomoucká 7/9, Brno
Laboratoř je způsobilá aktualizovat normy identifikující zkušební postupy. Laboratoř poskytuje odborná stanoviska a interpretace výsledků zkoušek. Zkoušky: 1 Stanovení prvků metodou (Al, As, B, Bi, Cd,
VíceHODNOCENÍ VLASTNOSTÍ VÝKOVKŮ ROTORŮ Z OCELI 26NiCrMoV115
HODNOCENÍ VLASTNOSTÍ VÝKOVKŮ ROTORŮ Z OCELI 26NiCrMoV115 Martin BALCAR a), Václav TURECKÝ a), Libor Sochor a), Pavel FILA a), Ludvík MARTÍNEK a), Jiří BAŽAN b), Stanislav NĚMEČEK c), Dušan KEŠNER c) a)
VíceMateriálové laboratoře Chomutov s.r.o. Zkušební laboratoř MTL Luční 4624, 430 01 Chomutov
Laboratoř je způsobilá aktualizovat normy identifikující zkušební postupy. Laboratoř uplatňuje flexibilní přístup k rozsahu akreditace upřesněný v dodatku. Aktuální seznam činností prováděných v rámci
VíceMECHANICKÉ A NĚKTERÉ DALŠÍ CHARAKTERISTIKY PLECHŮ Z OCELI ATMOFIX B (15127, S355W) VE STAVU NORMALIZAČNĚ VÁLCOVANÉM
MECHANICKÉ A NĚKTERÉ DALŠÍ CHARAKTERISTIKY PLECHŮ Z OCELI ATMOFIX B (15127, S355W) VE STAVU NORMALIZAČNĚ VÁLCOVANÉM Miroslav Liška, Ondřej Žáček MMV s.r.o. Patinující ocele a jejich vývoj Oceli se zvýšenou
VíceTÜV NOPRD Czech, s.r.o., Laboratoře a zkušebny Seznam akreditovaných zkoušek včetně aktualizovaných norem LPP 1 (ČSN EN 10351) LPP 2 (ČSN EN 14242)
1 Stanovení prvků metodou (Al, As, B, Bi, Cd, Ce, Co, Cr, Cu, Fe, La, Mg, Mn, Mo, Nb, Nd, Ni, P, Pb, S, Sb, Se, Si, Sn, Ta, Te, Ti, V, W, Zn, Zr) 2 Stanovení prvků metodou (Ag, Al, Be, Bi, Cd, Ce, Co,
VíceOceli k zušlechťování Část 2: Technické a dodací podmínky pro nelegované oceli
VÁ LC E P R O VÁ LC OV N Y S T R OJ Í R E N S K É V Ý R O BKY H U T N Í M T E R I Á L U Š L E C H T I L É O C E LI ČSN EN 100832 Oceli k zušlechťování Část 2: Technické a dodací podmínky pro nelegované
VíceVLIV ZPŮSOBU ODBĚRU VZORKU TEKUTÉ OCELI NA OBSAH KYSLÍKU INFLUENCE OF SAMPLING TO FINAL OXYGEN CONTENT
VLIV ZPŮSOBU ODBĚRU VZORKU TEKUTÉ OCELI NA OBSAH KYSLÍKU INFLUENCE OF SAMPLING TO FINAL OXYGEN CONTENT Pavel Fila a), Martin Balcar a), Josef Svatoň a), Ludvík Martínek a), Václav Švábenský b) a) ŽĎAS,
VíceProjekty podpořené z programu TAČR
Projekty podpořené z programu TAČR aktuálně řeší tyto projekty ALFA, EPSILON, EPSILON II a Centra kompetence podpořené Technologickou agenturou České republiky Technologická agentura České republiky je
VíceVLIV TECHNOLOGIE ŽÁROVÉHO ZINKOVÁNÍ NA VLASTNOSTI ŽÁROVĚ ZINKOVANÝCH OCELÍ
Transfer inovácií 2/211 211 VLIV TECHNOLOGIE ŽÁROVÉHO ZINKOVÁNÍ NA VLASTNOSTI ŽÁROVĚ ZINKOVANÝCH OCELÍ Ing. Libor Černý, Ph.D. 1 prof. Ing. Ivo Schindler, CSc. 2 Ing. Petr Strzyž 3 Ing. Radim Pachlopník
VíceProblematika využití primárních zdrojů železa v elektrické obloukové peci při výrobě vysoce čistých ocelí pro energetická zařízení
Problematika využití primárních zdrojů železa v elektrické obloukové peci při výrobě vysoce čistých ocelí pro energetická zařízení Utilization of Primary Iron Sources in the Electric Arc Furnace when Making
VíceVÝVOJ TECHNOLOGIE VÝROBY SUPER FERITICKÉ OCELI SUPER FERRITIC STAINLESS STEEL PRODUCTION TECHNOLOGY DEVELOPMENT
VÝVOJ TECHNOLOGIE VÝROBY SUPER FERITICKÉ OCELI SUPER FERRITIC STAINLESS STEEL PRODUCTION TECHNOLOGY DEVELOPMENT Martin BALCAR 1), Ludvík MARTÍNEK 1), Pavel FILA, 1), Václav VAIDIŠ 2), Jiří MALINA 2), Radovan
VíceIdentifikace zkušebního postupu/metody PP 621 1.01 (ČSN ISO 9556, ČSN ISO 4935) PP 621 1.02 (ČSN EN 10276-2, ČSN 42 0525)
List 1 z 9 Pracoviště zkušební laboratoře: Odd. 621 Laboratoř chemická, fázová a korozní Protokoly o zkouškách podepisuje: Ing. Karel Malaník, CSc. ředitel Laboratoří a zkušeben Ing. Vít Michenka zástupce
VíceVÝZKUM MECHANICKÝCH VLASTNOSTÍ SVAROVÝCH SPOJŮ MODIFIKOVANÝCH ŽÁROPEVNÝCH OCELÍ T24 A P92. Ing. Petr Mohyla, Ph.D.
VÝZKUM MECHANICKÝCH VLASTNOSTÍ SVAROVÝCH SPOJŮ MODIFIKOVANÝCH ŽÁROPEVNÝCH OCELÍ T24 A P92 Ing. Petr Mohyla, Ph.D. Úvod Od konce osmdesátých let 20. století probíhá v celosvětovém měřítku intenzivní vývoj
VíceVLIV TEPELNÉHO ZPRACOVÁNÍ NA VLASTNOSTI VYSOCEPEVNÉ NÍZKOLEGOVANÉ OCELI. David Aišman
VLIV TEPELNÉHO ZPRACOVÁNÍ NA VLASTNOSTI VYSOCEPEVNÉ NÍZKOLEGOVANÉ OCELI David Aišman D.Aisman@seznam.cz ABSTRACT Tato práce se zabývá možnostmi tepelného zpracování pro experimentální ocel 42SiCr. Jedná
VícePROBLEMATICKÉ SVAROVÉ SPOJE MODIFIKOVANÝCH ŽÁROPEVNÝCH OCELÍ
PROBLEMATICKÉ SVAROVÉ SPOJE MODIFIKOVANÝCH ŽÁROPEVNÝCH OCELÍ doc. Ing. Petr Mohyla, Ph.D. Fakulta strojní, VŠB TU Ostrava 1. Úvod Snižování spotřeby fosilních paliv a snižování škodlivých emisí vede k
VícePŘÍNOS METALOGRAFIE PŘI ŘEŠENÍ PROBLÉMŮ TEPELNÉHO ZPRACOVÁNÍ NÁSTROJOVÝCH OCELÍ. Antonín Kříž
PŘÍNOS METALOGRAFIE PŘI ŘEŠENÍ PROBLÉMŮ TEPELNÉHO ZPRACOVÁNÍ NÁSTROJOVÝCH OCELÍ Antonín Kříž Tento příspěvek vznikl na základě spolupráce s firmou Hofmeister s.r.o., řešením projektu FI-IM4/226. Místo,
Více1. přednáška OCELOVÉ KONSTRUKCE VŠB. Technická univerzita Ostrava Fakulta stavební Podéš 1875, éště. Miloš Rieger
1. přednáška OCELOVÉ KONSTRUKCE VŠB Technická univerzita Ostrava Fakulta stavební Ludvíka Podéš éště 1875, 708 33 Ostrava - Poruba Miloš Rieger Základní návrhové předpisy: - ČSN 73 1401/98 Navrhování ocelových
VíceSLITINY ŽELEZA. Přehled a výroba materiálu
Poznámka: tyto materiály slouží pouze pro opakování STT žáků SPŠ Na Třebešíně, Praha 10;s platností do r. 2016 v návaznosti na platnost norem. Zákaz šířění a modifikace těchto materálů. Děkuji Ing. D.
VíceCo je to korozivzdorná ocel? Fe Cr > 10,5% C < 1,2%
Co je to korozivzdorná ocel? Cr > 10,5% C < 1,2% Co je to korozivzdorná ocel? Co je to korozivzdorná ocel? Korozivzdorné oceli (antikoro, nerez) jsou slitiny na bázi železa s obsahem 10,5 % chromu a 1,2
VíceVLIV OBSAHU NIKLU NA VLASTNOSTI LKG PO FERITIZAČNÍM ŽÍHÁNÍ EFFECT OF THE CONTENT OF NICKEL ON DI PROPERTIES AFTER FERRITIZATION ANNEALING
VLIV OBSAHU NIKLU NA VLASTNOSTI LKG PO FERITIZAČNÍM ŽÍHÁNÍ EFFECT OF THE CONTENT OF NICKEL ON DI PROPERTIES AFTER FERRITIZATION ANNEALING Hana Tesařová Bohumil Pacal Ondřej Man VUT-FSI-ÚMVI-OKM, Technická
VíceMetalurgie vysokopevn ch ocelí
Metalurgie vysokopevn ch ocelí Vysokopevné svařitelné oceli jsou podle konvence označovány oceli s hodnotou meze kluzu vyšší než 460 MPa. Vysokopevné svařitelné oceli uváděné v normách pod označením M
VíceVÝROBA SUPER CISTÝCH OCELÍ V PODMÍNKÁCH ŽDAS, a.s.
VÝROBA SUPER CISTÝCH OCELÍ V PODMÍNKÁCH ŽDAS, a.s. Ludvík Martínek a), Martin Balcar a), Pavel Fila a), Jirí Bažan b), Zdenek Adolf b) a) b) ŽDAS, a.s., Strojírenská 6, 59171 Ždár nad Sázavou, CR VŠB TU
VíceKorozivzdorná ocel: uplatnění v oblasti spojovacího materiálu
Korozivzdorná ocel: uplatnění v oblasti spojovacího materiálu 1. Obecné informace Korozivzdorná ocel neboli nerezivějící ocel či nerez je označení pro velkou skupinu ušlechtilých ocelí, které mají stejnou
VíceSVÚM a.s. Zkušební laboratoř vlastností materiálů Tovární 2053, Čelákovice
Pracoviště zkušební laboratoře: 1. Pracoviště Čelákovice 2. Pracoviště Praha Areál VÚ, Podnikatelská 565, 190 11 Praha-Běchovice 1. Pracoviště Čelákovice Pracoviště je způsobilé aktualizovat normy identifikující
VíceVLIV VODÍKU NA MATERIÁLOVÉ A STRUKTURNÍ VLASTNOSTI OCELI CM 5 (ČSN )
VLIV VODÍKU NA MATERIÁLOVÉ A STRUKTURNÍ VLASTNOSTI OCELI CM 5 (ČSN 415 142 ) Michal Valdecký, Petr Mutafov, Jaroslav Víšek, Pavel Bílek Vedoucí práce : Ing. Jana Pechmanová Poděkování podniku Poldi-Hütte
Více42 28XX nízko středně legované oceli na odlitky odlévané jiným způsobem než do pískových forem 42 29XX vysoko legované oceli na odlitky
Oceli na odlitky Oceli třídy 26: do 0,6 % C součásti elektrických strojů, ložiska vozidel, armatury a součásti parních kotlů a turbín, na součásti spalovacích motorů Oceli tříd 27 a 28: legovány Mn a Si,
VíceMODELOVÁNÍ PROCESU TUHNUTÍ A CHEMICKÁ HETEROGENITA INGOTU OCELI JAKOSTI 26NiCrMoV115. ŽĎAS, a.s., Strojírenská 6, 59171 Žďár nad Sázavou, ČR
MODELOVÁNÍ PROCESU TUHNUTÍ A CHEMICKÁ HETEROGENITA INGOTU OCELI JAKOSTI 26NiCrMoV115 Martin Balcar a, Rudolf Železný a, Ludvík Martínek a, Pavel Fila a, Jiří Bažan b, a ŽĎAS, a.s., Strojírenská 6, 59171
VíceŽáropevné oceli pro energetiku a jejich degradace
pro energetiku a jejich degradace JuveMatter 2011 Konference aplikovaného materiálového výzkumu 6. 9. 5. 2011, Jáchymov pro energetiku a jejich degradace Marie Svobodová 1 pro energetiku a jejich degradace
Více6.3 Výrobky Způsob výroby volí výrobce. Pro minimální stupeň přetváření válcovaných a kovaných výrobků viz A4.
VÁ LC E P R O VÁ LC OV N Y S T R OJ Í R E N S K É V Ý R O BKY H U T N Í M AT E R I Á L U Š L E C H T I L É O CE LI ČSN EN 10084 Oceli k cementování Technické dodací podmínky Údaje pro objednávání.1 Povinné
VíceSOUČASNÝ STAV A PERSPEKTIVY V TECHNOLOGII VÝROBY SCS VE ŽĎAS, a.s. ACTUAL VIEW AND PERSPECTIVE OF SUPER CLEAN STEEL PRODUTION AT ŽĎAS, a.s.
SOUČASNÝ STAV A PERSPEKTIVY V TECHNOLOGII VÝROBY SCS VE ŽĎAS, a.s. ACTUAL VIEW AND PERSPECTIVE OF SUPER CLEAN STEEL PRODUTION AT ŽĎAS, a.s. Martin BALCAR a), Ludvík MARTÍNEK a), Pavel FILA a), Jaroslav
VíceVýzkumný a zkušební ústav Plzeň s.r.o. Zkušební laboratoř Tylova 1581/46, 301 00 Plzeň
Pracoviště zkušební laboratoře: 1. Zkušebna Analytická chemie 2. Zkušebna Metalografie 3. Mechanická zkušebna včetně detašovaného pracoviště Orlík 266, 316 06 Plzeň 4. Dynamická zkušebna Orlík 266, 316
VíceDalší poznatky o kovových materiálech pro konstruování
Příloha č. 3 Další poznatky o kovových materiálech pro konstruování Definice oceli podle ČSN EN 10020 (42 0002): [Kříž 2011, s.44] Oceli (ke tváření) jsou kovové materiály, jejichž hmotnostní podíl železa
VíceVLASTNOSTI NiCrW SLITIN BĚHEM DLOUHODOBÉHO ŽÍHÁNÍ. PROPERTIES OF NiCrW ALLOYS DURING LONG-RUN HIGH- TEMPERATURE ANNEALING
VLASTNOSTI NiCrW SLITIN BĚHEM DLOUHODOBÉHO ŽÍHÁNÍ PROPERTIES OF NiCrW ALLOYS DURING LONG-RUN HIGH- TEMPERATURE ANNEALING Jiří Kudrman a Božena Podhorná a Karel Hrbáček b Václav Sklenička c a ) Škoda-ÚJP,
VíceMATERIÁLOVÝ A METALURGICKÝ VÝZKUM s.r.o. Laboratoře Pohraniční 693/31, Ostrava - Vítkovice
Pracoviště zkušební laboratoře: 1. LAB1 Chemická laboratoř Pohraniční 693/31, 703 00 Ostrava -Vítkovice 2. LAB2 Laboratoř únavových a křehkolomových vlastností Pohraniční 693/31, 703 00 Ostrava -Vítkovice
VíceVLIV VYSOKÉHO OBSAHU LEGUJÍCÍCH PŘÍSAD AL A TI NA TECHNOLOGII ZPRACOVÁNÍ OCELOVÉ TAVENINY
VLIV VYSOKÉHO OBSAHU LEGUJÍCÍCH PŘÍSAD AL A TI NA TECHNOLOGII ZPRACOVÁNÍ OCELOVÉ TAVENINY Vladislav KURKA, Lucie STŘÍLKOVÁ, Zbyněk HUDZIECZEK, Jaroslav PINDOR, Jiří CIENCIALA MATERIÁLOVÝ A METALURGICKÝ
VíceVýrobky válcované za tepla z jemnozrnných konstrukčních ocelí normalizačně žíhané nebo normalizačně válcované Technické dodací podmínky
Výrobky válcované za tepla z jemnozrnných konstrukčních ocelí normalizačně žíhané nebo normalizačně válcované Technické dodací podmínky ČS E 10025 3 září 2005 Způsob výroby volí výrobce.. Pokud to bylo
VíceŽELEZO A JEHO SLITINY
ŽELEZO A JEHO SLITINY Ing. V. Kraus, CSc. Opakování z Nauky o materiálu 1 ČISTÉ ŽELEZO Atomové číslo 26 hmotnost 55,874 hustota 7,87 g.cm-3 vodivé, houževnaté, měkké A 50 %, Z 90 % pevnost 180 až 250 MPa,
VíceUPLATNĚNÍ KERAMICKÝCH FILTRŮ PŘI ODLÉVÁNÍ OCELOVÝCH INGOTŮ II. APLICATION OF CERAMIC FILTERS IN INGOT CASTING PROCES (PART II)
UPLATNĚNÍ KERAMICKÝCH FILTRŮ PŘI ODLÉVÁNÍ OCELOVÝCH INGOTŮ II. APLICATION OF CERAMIC FILTERS IN INGOT CASTING PROCES (PART II) Martin Balcar a, Pavel Fila a, Ludvík Martínek a, Boris Láník b, Václav Šmejkal
VíceČESKÁ TECHNICKÁ NORMA
ČESKÁ TECHNICKÁ NORMA ICS 77.140.10 2008 Oceli k cementování - Technické dodací podmínky ČSN EN 10084 42 0925 Říjen Case hardening steels - Technical delivery conditions Aciers pour cémentation - Conditions
VíceNTI/USM Úvod do studia materiálů Ocel a slitiny železa
NTI/USM Úvod do studia materiálů Ocel a slitiny železa Petr Šidlof Připraveno s využitím skript Úvod do studia materiálů, Prof. RNDr. Bohumil Kratochvíl, DSc., Prof. Ing. Václav Švorčík, DrSc., Doc. Dr.
VíceČESKÁ TECHNICKÁ NORMA
ČESKÁ TECHNICKÁ NORMA ICS 77.140.10 2007 Oceli k zušlech»ování - Část 1: Všeobecné technické dodací podmínky ČSN EN 10083-1 42 0931 Leden Steels for quenching and tempering - Part 1: General technical
VíceMožnosti Impact testu při posuzování správnosti tepelného zpracování ocelí. Ing. Petr Beneš
Možnosti Impact testu při posuzování správnosti tepelného zpracování ocelí Vedoucí: Konzultanti: Vypracoval: Doc. Dr. Ing. Antonín Kříž Ing. Jiří Hájek Ph.D Ing. Petr Beneš Martin Vadlejch Impact test
VíceStrojírensko-metalurgická skupina ODLITKY A VÝKOVKY. Ocelové odlitky Litinové odlitky Zápustkové výkovky
Strojírensko-metalurgická skupina ODLITKY A VÝKOVKY Ocelové odlitky Litinové odlitky Zápustkové výkovky SLÉVÁRNY A KOVÁRNA Naši slévárenskou a kovárenskou produkci zajišťují dvě slévárny a jedna kovárna
VíceVLIV KOROZNÍHO PŮSOBENÍ OCELÍ S VYSOKÝM OBSAHEM MANGANU A CHROMU NA ŽÁRUVZDORNOU KERAMIKU. Libor BRAVANSKÝ, Kateřina KADLÍKOVÁ
VLIV KOROZNÍHO PŮSOBENÍ OCELÍ S VYSOKÝM OBSAHEM MANGANU A CHROMU NA ŽÁRUVZDORNOU KERAMIKU Libor BRAVANSKÝ, Kateřina KADLÍKOVÁ SEEIF Ceramic,a.s., Rájec-Jestřebí, Česká Republika libor.bravansky@ceramic.cz
VíceVýrobky válcované za tepla z konstrukčních ocelí Část 2: Technické dodací podmínky pro nelegované konstrukční oceli
VÁ LC E P R O VÁ LC OV N Y S T R OJ Í R E N S K É V Ý R O BKY H U T N Í M AT E R I Á L U Š L E C H T I L É O CE LI ČSN EN 100252 Výrobky válcované za tepla z konstrukčních ocelí Část 2: Technické dodací
VíceTEORIE SLÉVÁNÍ. Autoři přednášky: prof. Ing. Iva NOVÁ, CSc. Ing. Jiří MACHUTA, Ph.D. Pracoviště: TUL FS, Katedra strojírenské technologie
TEORIE SLÉVÁNÍ : Zásady metalurgické přípravy oceli na odlitky a zásady odlévání. Tavení v elektrických indukčních pecích, zvláštnosti vedení tavby slitinových ocelí, desoxidace, zásady odlévání oceli.
VíceVÚHŽ a.s. Laboratoře a zkušebny č.p. 240, Dobrá
Pracoviště zkušební laboratoře: 1. 621 - Laboratoř chemická 2. 622 - Laboratoř metalografická 3. 623 - Laboratoř mechanických vlastností 4. 624 - Laboratoř korozní Laboratoř je způsobilá aktualizovat normy
VíceVÝZKUM MECHANICKÝCH VLASTNOSTÍ A STRUKTURNÍ STABILITY SUPERSLITINY NA BÁZI NIKLU DAMERON. Karel Hrbáček a
VÝZKUM MECHANICKÝCH VLASTNOSTÍ A STRUKTURNÍ STABILITY SUPERSLITINY NA BÁZI NIKLU DAMERON. Karel Hrbáček a Božena Podhorná b Vítězslav Musil a Antonín Joch a a První brněnská strojírna Velká Bíteš, a.s.,
VíceSvařitelnost vysokopevné oceli s mezí kluzu 1100 MPa
Svařitelnost vysokopevné oceli s mezí kluzu 1100 MPa doc. Ing. Jiří Janovec, CSc., Ing. Petr Ducháček ČVUT v Praze, Fakulta strojní, Karlovo náměstí 13, Praha 2 Jiri.Janovec@fs.cvut.cz, Petr.Duchacek@fs.cvut.cz
VíceVLIV HLINÍKU, DUSÍKU A MODULU ODLITKU NA VZNIKU LASTUROVÝCH LOMŮ V OCELOVÝCH ODLITCÍCH
VLIV HLINÍKU, DUSÍKU A MODULU ODLITKU NA VZNIKU LASTUROVÝCH LOMŮ V OCELOVÝCH ODLITCÍCH Jaroslav ŠENBERGER a, Antonín ZÁDĚRA a, Zdeněk CARBOL b a) Fakulta strojního inženýrství, VUT v Brně, Technická 2896/2,
VíceDruhy ocelí, legující prvky
1 Oceli druhy, použití Ocel je technické kujné železo s obsahem maximálně 2% uhlíku, další příměsi jsou křemík, mangan, síra, fosfor. Poslední dva jmenované prvky jsou nežádoucí, zhoršují kvalitu oceli.
VíceVýrobní způsob Výrobní postup Dodávaný stav Způsob Symbol Výchozí materiál Skružování Svařování pod. (Za tepla) válcovaný Skružování za
Svařované ocelové trubky pro tlakové nádoby a zařízení Technické dodací podmínky Část 5: Pod tavidlem obloukově svařované trubky z nelegovaných a legovaných ocelí se zaručenými vlastnostmi při zvýšených
Více2. Materiály a jejich charakteristiky Austenitické, duplexní, feritické, martenzitické a precipitačně vytvrzené oceli. Značení, vlastnosti a použití.
2. Materiály a jejich charakteristiky Austenitické, duplexní, feritické, martenzitické a precipitačně vytvrzené oceli. Značení, vlastnosti a použití. Materiál Nerezové (korozivzdorné) oceli patří mezi
VíceCOMTES FHT a.s. R&D in metals
COMTES FHT a.s. R&D in metals 2 Komplexnost Idea na bázi základního a aplikovaného výzkumu Produkt nebo technologie s novou přidanou hodnotou Simulace vlastností materiálu a technologického zpracování
VíceMIROSLAV HOLČÁK viceprezident metalurgie tel.: +420 585 073 100 e-mail: metalurgie@unex.cz
MANAGEMENT KAREL KALNÝ generální ředitel tel.: +420 585 072 000 e-mail: ceo@unex.cz JIŘÍ MAŠEK viceprezident strojírenství tel.: +420 585 073 106 e-mail: strojirenstvi@unex.cz ZDENĚK TUŽIČKA ředitel výroby
VíceTDP. Útvary jsou povinny seznámit s normou všechny externí organizace, které pro ně provádějí tyto činnosti a pro které je norma rovněž závazná.
CHEMOPETROL, a.s. Vysokotlaké potrubní dílce Divize Služby TDP Norma je závazná pro všechny útvary společnosti a externí organizace, které objednávají, přejímají a dodávají vysokotlaká(vt) kolena, příruby,
VíceMOŽNOSTI VYUŽITÍ MIKROLEGOVANÝCH OCELÍ. Tomáš Schellong Kamil Pětroš Václav Foldyna. JINPO PLUS a.s., Křišťanova 2, 702 00 Ostrava, ČR
MOŽNOSTI VYUŽITÍ MIKROLEGOVANÝCH OCELÍ Tomáš Schellong Kamil Pětroš Václav Foldyna JINPO PLUS a.s., Křišťanova 2, 702 00 Ostrava, ČR Abstract The proof stress and tensile strength in carbon steel can be
VíceMetodika hodnocení strukturních změn v ocelích při tepelném zpracování
Metodika hodnocení strukturních změn v ocelích při tepelném zpracování Bc. Pavel Bílek Ing. Jana Sobotová, Ph.D Abstrakt Předložená práce se zabývá volbou metodiky hodnocení strukturních změn ve vysokolegovaných
VíceVýzkumný a zkušební ústav Plzeň s.r.o. Zkušební laboratoř Tylova 1581/46, Jižní Předměstí, Plzeň
Pracoviště zkušební laboratoře: 1. Zkušebna metalografie Tylova 1581/46, 301 00 Plzeň 2. Mechanická zkušebna Tylova 1581/46, 301 00 Plzeň 3. Dynamická zkušebna Orlík 266/15, Bolevec, 316 00 Plzeň korespondenční
VíceStrana 5, kap. 10, zařazen nový článek (navazující bude přečíslován)
OPRAVA ČESKÉHO OBRANNÉHO STANDARDU 1. Označení a název opravovaného ČOS 343906, 1. vydání Svařování. Obalené elektrody pro ruční obloukové svařování vysokopevnostních ocelí 2. Oprava č. 1 Část č. 1 Původní
VíceKonstrukční, nástrojové
Rozdělení ocelí podle použití Konstrukční, nástrojové Rozdělení ocelí podle použití Podle použití oceli: konstrukční (uhlíkové, legované), nástrojové (uhlíkové, legované). Konstrukční oceli uplatnění pro
VíceZKOUŠKY MECHANICKÝCH. Mechanické zkoušky statické a dynamické
ZKOUŠKY MECHANICKÝCH VLASTNOSTÍ MATERIÁLŮ Mechanické zkoušky statické a dynamické Úvod Vlastnosti materiálu, lze rozdělit na: fyzikální a fyzikálně-chemické; mechanické; technologické. I. Mechanické vlastnosti
VíceRozdělení ocelí podle použití. Konstrukční, nástrojové
Rozdělení ocelí podle použití Konstrukční, nástrojové Rozdělení ocelí podle použití Podle použití oceli: Konstrukční (uhlíkové, legované), nástrojové (uhlíkové, legované). Konstrukční oceli uplatnění pro
VícePodle ČSN EN Svařované duté profily tvářené za studena z konstrukčních nelegovaných a jemnozrnných ocelí technické dodací předpisy
Svařované duté profily tvářené za studena z konstrukčních nelegovaných a jemnozrnných ocelí technické dodací předpisy Předmět normy Vstupní materiál pro výrobu dutých profilů Stav dodávky dutých profilů
VícePříloha je nedílnou součástí osvědčení o akreditaci č.: 753/2015 ze dne:
Pracoviště zkušební laboratoře: 1. Zkušebna mechanických zkoušek 2. Zkušebna metalografie 3. Zkušebna chemie a korozí 4. Zkušebna NDT Laboratoř je způsobilá aktualizovat normy identifikující zkušební postupy.
VíceNOVÉ VÝROBNÍ TECHNOLOGIE VYBRANÝCH JAKOSTÍ SE ZAMĚŘENÍM NA SNÍŽENÍ VÝROBNÍCH NÁKLADŮ
NOVÉ VÝROBNÍ TECHNOLOGIE VYBRANÝCH JAKOSTÍ SE ZAMĚŘENÍM NA SNÍŽENÍ VÝROBNÍCH NÁKLADŮ a Miloš MASARIK, b Libor ČAMEK, a Jiří DUDA, a Zdeněk ŠÁŇA a EVRAZ VÍTKOVICE STEEL, a. s., Štramberská 2871/47, Czech
VíceVýzkumný a zkušební ústav Plzeň s.r.o. Zkušební laboratoř Tylova 1581/46, Plzeň
Pracoviště zkušební laboratoře: 1. Materiálová zkušebna včetně detašovaného pracoviště Orlík 266/15, Bolevec, 316 00 Plzeň 2. Dynamická zkušebna Orlík 266/15, Bolevec, 316 00 Plzeň korespondenční adresa:
VícePRASKÁNÍ VRTÁKŮ PO TEPELNÉM ZPRACOVÁNÍ Antonín Kříž
Vakuové tepelné zpracování a tepelné zpracování nástrojů 22. - 23.11. 2011 - Jihlava PRASKÁNÍ VRTÁKŮ PO TEPELNÉM ZPRACOVÁNÍ Antonín Kříž Západočeská univerzita v Plzni Fakulta strojní Katedra materiálu
VícePožadavky na nástroj při stříhání. Charakteristika. Použití STRUKTURA CHIPPER / VIKING
1 CHIPPER / VIKING 2 Charakteristika VIKING je vysoce legovaná ocel, kalitelná v oleji, na vzduchu a ve vakuu, která vykazuje následující charakteristické znaky: Dobrá rozměrová stálost při tepelném zpracování
VícePosouzení stavu rychlořezné oceli protahovacího trnu
Posouzení stavu rychlořezné oceli protahovacího trnu ČSN 19 830 zušlechtěno dle předpisů pro danou ocel tj. kaleno a 3x popuštěno a) b) Obr.č. 1 a) Poškozený zub protahovacího trnu; b) Zdravý zub druhá
VíceHODNOCENÍ VÝSLEDKŮ REALIZACE INVESTIČNÍ AKCE VD/VOD VE ŽĎAS, a. s.
HODNOCENÍ VÝSLEDKŮ REALIZACE INVESTIČNÍ AKCE VD/VOD VE ŽĎAS, a. s. Ludvík Martínek Pavel Fila Martin Balcar ŽĎAS, a.s., 591 71 Žďár nad Sázavou Abstrakt Přehled základních kvalitativních parametrů elektrooceli
VíceČíselné označování hliníku a jeho slitin dle ČSN EN 573 1:2005 ( )
Číselné označování hliníku a jeho slitin dle ČSN EN 573 1:2005 (42 140 Označení musí být ve tvaru, jak uvedeno na Obr. č. 1, je složeno z číslic a písmen: Tabulka č. 1: Význam číslic v označení tvářeného
VíceZKOUŠENÍ KOROZNÍ ODOLNOSTI PLAZMOVĚ NANÁŠENÝCH NITRIDICKÝCH VRSTEV NA OCELÍCH CORROSION RESISTANCE TESTING OF PLASMA NITRIDATION LAYERS ON STEELS
ZKOUŠENÍ KOROZNÍ ODOLNOSTI PLAZMOVĚ NANÁŠENÝCH NITRIDICKÝCH VRSTEV NA OCELÍCH CORROSION RESISTANCE TESTING OF PLASMA NITRIDATION LAYERS ON STEELS Marie Blahetová, Jan Oppelt, Stanislav Lasek, Vladimír
VíceVysoce korozivzdorná specielní ocel, legovaná m.j. dusíkem. Optimální kombinace vysoké korozivzdornosti, tvrdosti a houževnatosti.
LC 200N Vysoce korozivzdorná specielní ocel, legovaná m.j. dusíkem. Optimální kombinace vysoké korozivzdornosti, tvrdosti a houževnatosti. LC 200N je označení ROBERT ZAPP WERKSTOFFTECHNIK GmbH Typické
VíceNová tavící technologie firmy Consarc -vakuum CAP - ve vakuu nebo v ochranné atmosféře
Nová tavící technologie firmy Consarc -vakuum CAP - ve vakuu nebo v ochranné atmosféře Consarc Engineering Ltd, Inductotherm Group, vyvinula novou řadu indukčních tavicích pecí pro zpracování železných
Více5/2.7.10.3 Austenitické vysokolegované žáruvzdorné oceli
SVAŘOVÁNÍ KOVŮ V PRAXI část 5, díl 2, kap. 7.10.3, str. 1 5/2.7.10.3 Austenitické vysokolegované žáruvzdorné oceli Austenitické vysokolegované chrómniklové oceli obsahují min. 16,5 hm. % Cr s dostatečným
VíceVysoká škola technická a ekonomická v Českých Budějovicích. Institute of Technology And Business In České Budějovice
10.ZÁKLADY TEPELNÉHO ZPRACOVÁNÍ Vysoká škola technická a ekonomická v Českých Budějovicích Institute of Technology And Business In České Budějovice Tento učební materiál vznikl v rámci projektu "Integrace
VíceFlat products made of steels for pressure purposes - Part 1: General requirements
ČESKÁ NORMA MDT 669.14-41:621.642-98:620.1 Srpen 1995 PLOCHÉ VÝROBKY Z OCELÍ PRO TLAKOVÉ NÁDOBY A ZAŘÍZENÍ Část 1: Všeobecné požadavky ČSN EN 10 028-1 42 0937 Flat products made of steels for pressure
VíceROZDĚLENÍ, VLASTNOSTI A POUŽITÍ MATERIÁLŮ
Poznámka: tyto materiály slouží pouze pro opakování STT žáků SPŠ Na Třebešíně, Praha 10; platnost do r. 2016 v návaznosti na použité normy. Zákaz šířění a modifikace těchto materálů. Děkuji Ing. D. Kavková
VíceTEPELNÉ ZPRACOVÁNÍ KONSTRUKČNÍCH OCELÍ SVOČ - 2008. Jana Martínková, Západočeská univerzita v Plzni, Univerzitní 8, 306 14 Plzeň Česká republika
TEPELNÉ ZPRACOVÁNÍ KONSTRUKČNÍCH OCELÍ SVOČ - 2008 Jana Martínková, Západočeská univerzita v Plzni, Univerzitní 8, 306 14 Plzeň Česká republika ABSTRAKT Práce obsahuje charakteristiku konstrukčních ocelí
VíceDíly forem. Vložky forem Jádra Vtokové dílce Trysky Vyhazovače (nitridované) tlakové písty, tlakové komory (normálně nitridované) V 0,4
1 VIDAR SUPREME 2 Charakteristika VIDAR SUPREME je Cr-Mo-V legovaná ocel pro práci za tepla, pro kterou jsou charakteristické tyto vlastnosti: Velmi dobrá odolnost proti náhlým změnám teploty a tvoření
VíceNEKONVENČNÍ VLASTNOSTI OCELI 15NiCuMoNb5 (WB 36) UNCONVENTIONAL PROPERTIES OF 15NiCuMoNb (WB 36) GRADE STEEL. Ladislav Kander Karel Matocha
NEKONVENČNÍ VLASTNOSTI OCELI 15NiCuMoNb5 (WB 36) UNCONVENTIONAL PROPERTIES OF 15NiCuMoNb (WB 36) GRADE STEEL Ladislav Kander Karel Matocha VÍTKOVICE Výzkum a vývoj, spol s r.o., Pohraniční 31, 706 02 Ostrava
VíceIdentifikace zkušebního postupu/metody
Pracoviště zkušební laboratoře: 1. 621 Laboratoř chemická a radioizotopová 2. 622 Laboratoř metalografická 3. 623 Laboratoř mechanických vlastností 4. 624 Laboratoř korozní Laboratoř je způsobilá aktualizovat
VíceOcel je slitina Fe + C + doprovodných prvků (Si, Mn, S, P) + legujících prvků (Ni, Cr, Mo, W, Zi ), kde % obsah uhlíku ve slitině je max. 2.14 %.
OCEL Ocel je slitina Fe + C + doprovodných prvků (Si, Mn, S, P) + legujících prvků (Ni, Cr, Mo, W, Zi ), kde % obsah uhlíku ve slitině je max. 2.14 %. VÝROBA OCELI Ocel se vyrábí zkujňováním bílého surového
VíceSvařitelnost korozivzdorných ocelí
Svařitelnost korozivzdorných ocelí FAKULTA STROJNÍ, ÚSTAV STROJÍRENSKÉ TECHNOLOGIE L. Kolařík Rozdělení ocelí podle struktury (podle chemického složení) Podle obsahu legujících prvků můžeme dosáhnout různých
VíceRYCHLOŘEZNÉ NÁSTROJOVÉ OCELI
RYCHLOŘEZNÉ NÁSTROJOVÉ OCELI Významnou složkou nabídky nástrojových ocelí společnosti Bohdan Bolzano s.r.o. jsou nástrojové oceli rychlořezné, vyráběné jak konvenčně, tak i metodou práškové metalurgie.
VíceDEGRADACE MATERIÁLOVÝCH VLASTNOSTÍ OCELI 15 128 A PŘÍČINY VZNIKU TRHLIN VYSOKOTLAKÝCH PAROVODŮ
DEGRADACE MATERIÁLOVÝCH VLASTNOSTÍ OCELI 15 128 A PŘÍČINY VZNIKU TRHLIN VYSOKOTLAKÝCH PAROVODŮ Josef ČMAKAL, Jiří KUDRMAN, Ondřej BIELAK * ), Richard Regazzo ** ) UJP PRAHA a.s., * ) BiSAFE s.r.o., **
VíceOBSERVATION OF KINETICS OF STRUCTURAL CHANGES DURING LONG-TERM ANNEALING OF TRANSITIONAL WELDS ON P91 STEEL
SLEDOVÁNÍ KINETIKY STRUKTURNÍCH ZMĚN BĚHEM DLOUHODOBÉHO ŽÍHÁNÍ PŘECHODOVÝCH SVARŮ OCELÍ P91 OBSERVATION OF KINETICS OF STRUCTURAL CHANGES DURING LONG-TERM ANNEALING OF TRANSITIONAL WELDS ON P91 STEEL Daniela
VícePRVNÍ POZNATKY Z VÁLCOVÁNÍ MIKROLEGOVANÝCH PÁSŮ S MEZÍ KLUZU NAD 460 MPa NA TRATI STECKEL. Radim Pachlopník Pavel Vavroš
PRVNÍ POZNATKY Z VÁLCOVÁNÍ MIKROLEGOVANÝCH PÁSŮ S MEZÍ KLUZU NAD 460 MPa NA TRATI STECKEL Radim Pachlopník Pavel Vavroš Nová Huť, a.s., Vratimovská 689, 707 02 Ostrava Kunčice, ČR, rpachlopnik@novahut.cz,
VíceOVĚŘENÍ JAKOSTI LICÍ KERAMIKY PRO ODLÉVÁNÍ INGOTŮ THE VERIFICATION OF CERAMIC MATERIALS FOR INGOTS CASTING
OVĚŘENÍ JAKOSTI LICÍ KERAMIKY PRO ODLÉVÁNÍ INGOTŮ THE VERIFICATION OF CERAMIC MATERIALS FOR INGOTS CASTING Martin Balcar b, Ladislav Socha a, Pavel Fila b, Oldřich Salva a, Jiří Bažan a, Ludvík Martínek
VíceNástrojové oceli. Ing. Karel Němec, Ph.D.
Nástrojové oceli Ing. Karel Němec, Ph.D. Rozdělení nástrojových ocelí podle chemického složení dle ČSN EN Podle ČSN EN-10027-1 Nástrojové oceli nelegované C35U (19065) C105U (19191) C125U (19255) Nástrojové
VíceVÝVOJ V AUTOMATOVÝCH OCELÍCH, ZVYŠOVÁNÍ OBROBITELNOSTI BISMUTEM ; OLOVEM V TŽ, A.S.
VÝVOJ V AUTOMATOVÝCH OCELÍCH, ZVYŠOVÁNÍ OBROBITELNOSTI BISMUTEM ; OLOVEM V TŽ, A.S. Ing. Jan Klapsia Třinecké železárny, a.s., Třinec, Czech Republic Anotace Třinecké železárny mají dlouhou tradici ve
VíceINFLUENCE OF TEMPERING ON THE PROPERTIES OF CAST C-Mn STEEL AFTER NORMALIZING AND AFTER INTERCRITICAL ANNEALING. Josef Bárta, Jiří Pluháček
VLIV POPOUŠTĚNÍ NA VLASTNOSTI LITÉ C-Mn OCELI PO NORMALIZACI A PO INTERKRITICKÉM ŽÍHÁNÍ INFLUENCE OF TEMPERING ON THE PROPERTIES OF CAST C-Mn STEEL AFTER NORMALIZING AND AFTER INTERCRITICAL ANNEALING Josef
VíceNAUKA O MATERIÁLU OCEL A JEJÍ ROZDĚLENÍ. Ing. Iveta Mičíková
NAUKA O MATERIÁLU OCEL A JEJÍ ROZDĚLENÍ Ing. Iveta Mičíková Střední škola, Havířov-Šumbark, Sýkorova 1/613, příspěvková organizace Tento výukový materiál byl zpracován v rámci akce EU peníze středním školám
Více
