USB Digitální Mikroskop (20x-400x)

Transkript

1 USB Digitální Mikroskop (20x-400x)

2 Uživatelský Návod ÚVOD Děkujeme, že jste si zvolili právě náš výrobek přestože je na velmi vysoké technické úrovni je snadné tento Digitální Mikroskop ovládat. Díky tomuto výrobku uvidíte neobvyklé věci ve světě mikrokosmu.je snadné si zvětšit například známky, mince, bankovky, rostliny, hmyz, kameny a minerály a mnohé jiné předměty. Abyste měli z našeho výrobku co největší užitek, doporučujeme si nejdříve přečíst tento uživatelský návod. Systémové Požadavky na PC: Windows 2000/XP/VISTA/WIN7&Mac P4 1.8 nebo vyšší RAM: 256M Video Memory: 32M USB port: 2.0 CD-ROM Drive Technická Specifikace Obrazový sensor 1,3 Mega Pixelů (interpolace až 2M) Rozlišení obrazu 1600x1200, 1280x1024, 1280x960, 1024x768, 800x600, 640x480, 352x288, 320x240, 160x120 Rozlišení Video 1600x1200, 1280x1024, 1280x960, 1024x768, 800x600, 640x480, 352x288, 320x240, 160x120 Rozsah zaostření Manuální zaostření od 10mm do 500mm Počet snímků Max 30f/s při 600 Lux Osvětlení Rozsah Zvětšení 20x to 400x Video formát AVI Foto formát JPEG nebo BMP Zdroj světla 8 LED (nastavitelné ovládacím prvkem) PC rozhraní USB2.0

3 Zdroj napájení Operační Systém OSD jazyk Ovládací software Rozměr 5V DC z portu USB Windows2000/XP/Vista/Win7/ Mac English, German, Spanish, Korean, French, Russian MicroCapture s funkcí měření & kalibrace 125mm (Výška) x 33mm (průměr) Instalace software Připojte Mikroskop k Počítači!! Před instalací software je nutno připojit mikroskop k počítači. Vložte instalační CD do jednotky CD-ROM a automaticky se zobrazí následující instalační průvodce: 1. Instalujte ovladač kliknutím na nabídku install Microscope Driver Instalační průvodce vás provede celým postupem. Klikněte na Next tlačítko pro pokračování. 2. Instalace MicroCapture software Klikněte na nabídku MicroCapture software a po požadavku na restart systému tento požadavek potvrďte.

4 3. Položka 3 rovněž umožňuje prohlížení Uživatelského návodu (angličtina) ve formátu PDF a také ostatním obsahem instalačního CD. A. Rychlý pohled na Digitální Mikroskop Ovládání LED osvětlení Tlačítko zachytávání zaostřování Koeficient zvětšení 1/ Před použitím odstraňte krytku objektivu mikroskopu. 2/ Použijte kolečko zaostření pro zaostření sledovaného předmětu. 3/ Tlačítko SNAPSHOT BUTTON umožňuje uživateli zachytit požadovanou akci, podle nabídky software jak je popsáno v další kapitole. 4/ Ovladač osvětlení umožňuje nastavit požadovaný jas LED pro pozorování předmětu.

5 Začínáme pracovat s Mikroskopem Připojte Mikroskop do PC USB port, spusťte software kliknutím na ikonu která se objevila na ploše PC po instalaci software. Zobrazí se např. Následující obrazovka. 1. Pokud Mikroskop není připojený k USB portu, pak na obrazovce bude zobrazeno hlášení No Device detected, please connect your Microscope directly to your PC USB port. (není připojeno žádné zařízení, připojte mikroskop do USB portu)

6 Změna velikosti zobrazení Změnu velikosti zobrazení můžete provést následujícím postupem: Poznámka: Rozměr zachycené fotografie odpovídá zvolené volbě zobrazení v menu Options menu/preview Size. Rotace a úhel zobrazení sejmutého obrázku. Můžete otáčet obrázek ve směru i proti směru hodinových ručiček.

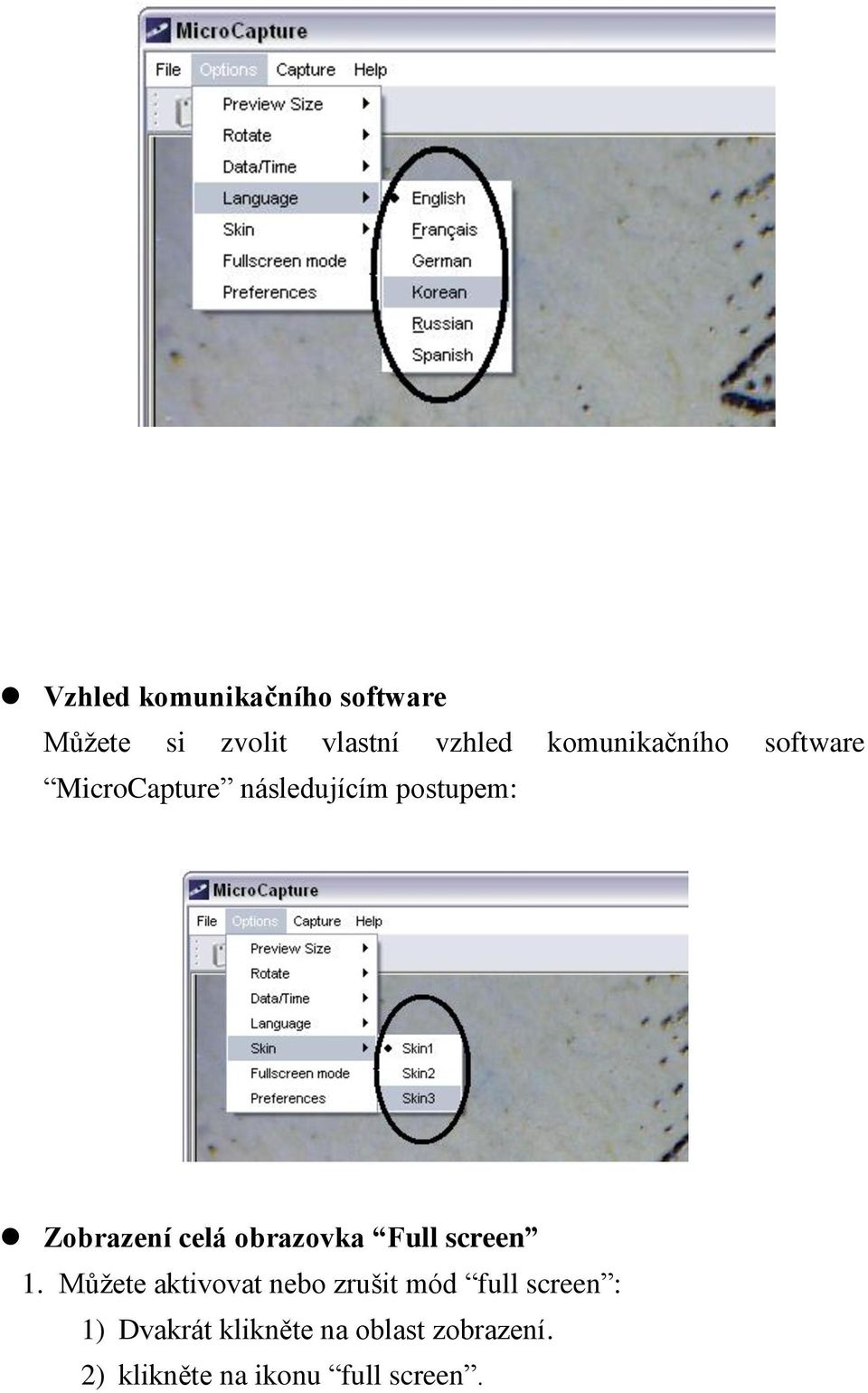

7 Datum/Čas Můžete nechat zobrazit nebo nezobrazit Datum/Čas následujícím postupem: Jazyk Můžete změnit komunikační jazyk a to následujícím postupem:

8 Vzhled komunikačního software Můžete si zvolit vlastní vzhled komunikačního software MicroCapture následujícím postupem: Zobrazení celá obrazovka Full screen 1. Můžete aktivovat nebo zrušit mód full screen : 1) Dvakrát klikněte na oblast zobrazení. 2) klikněte na ikonu full screen.

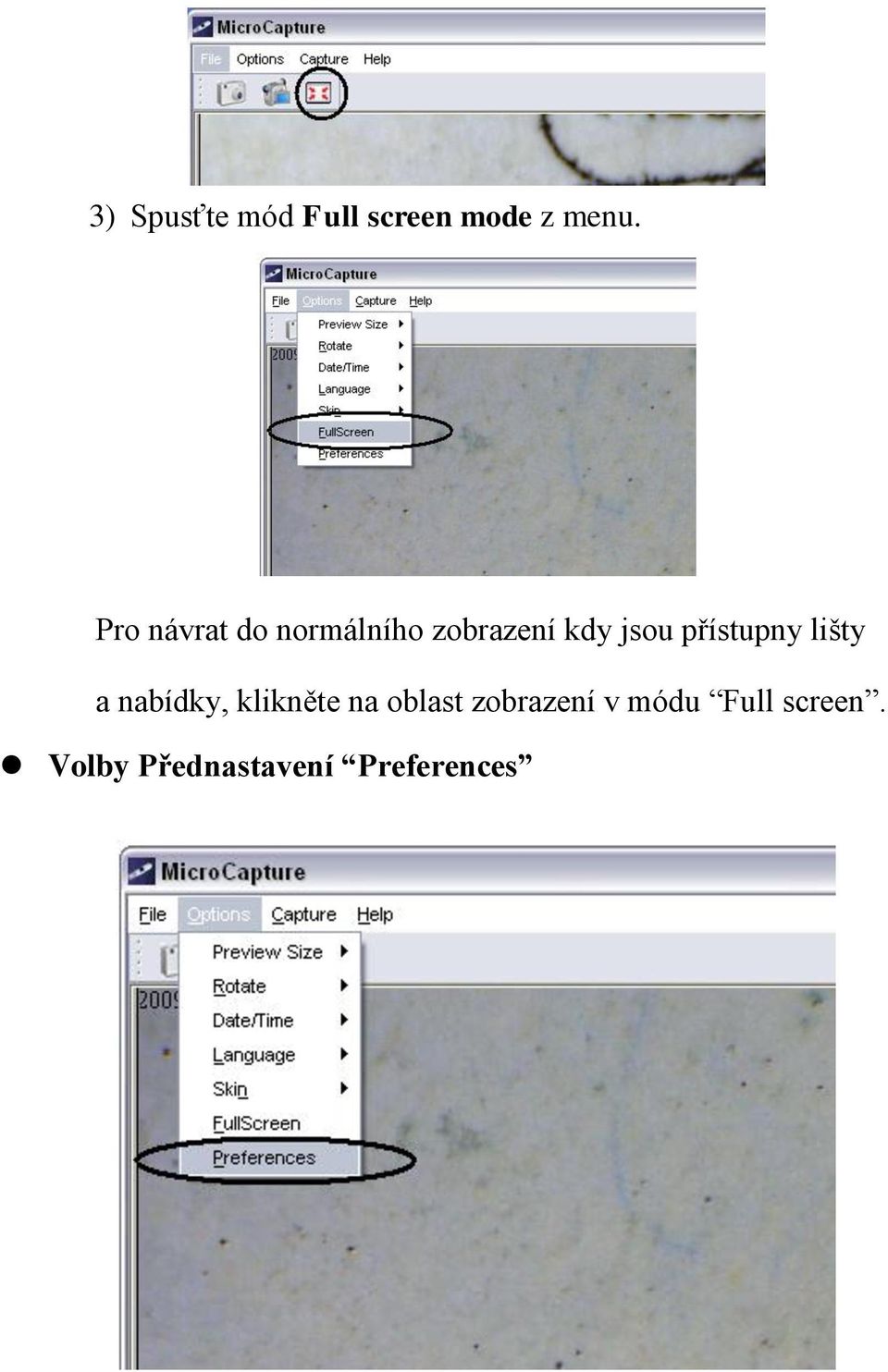

9 3) Spusťte mód Full screen mode z menu. Pro návrat do normálního zobrazení kdy jsou přístupny lišty a nabídky, klikněte na oblast zobrazení v módu Full screen. Volby Přednastavení Preferences

10 Hlavní volby Přednastavení se týkají jasu Brightness, kontrastu Contrast, saturace Saturation, vyvážení bílé White balance atp. Zachycení Snímku 1. Zachycení Snímku Můžete si zachytit fotografii následujícími postupy: 1) Klikněte na tlačítko označené fotoaparát 2) Zvolte Capture a poté klikněte na Photo 3) Stisknutím tlačítka F11 Zachycené fotografie jsou automaticky uloženy a náhledy fotografií jsou přístupné na pravé straně obrazovky MicroCapture pro další úpravy. Pro úpravy fotografií viz další kapitoly. 2. Zachycení Videa Můžete si zaznamenat video následujícími dvěma postupy: 1) Klikněte na tlačítko označené kamera

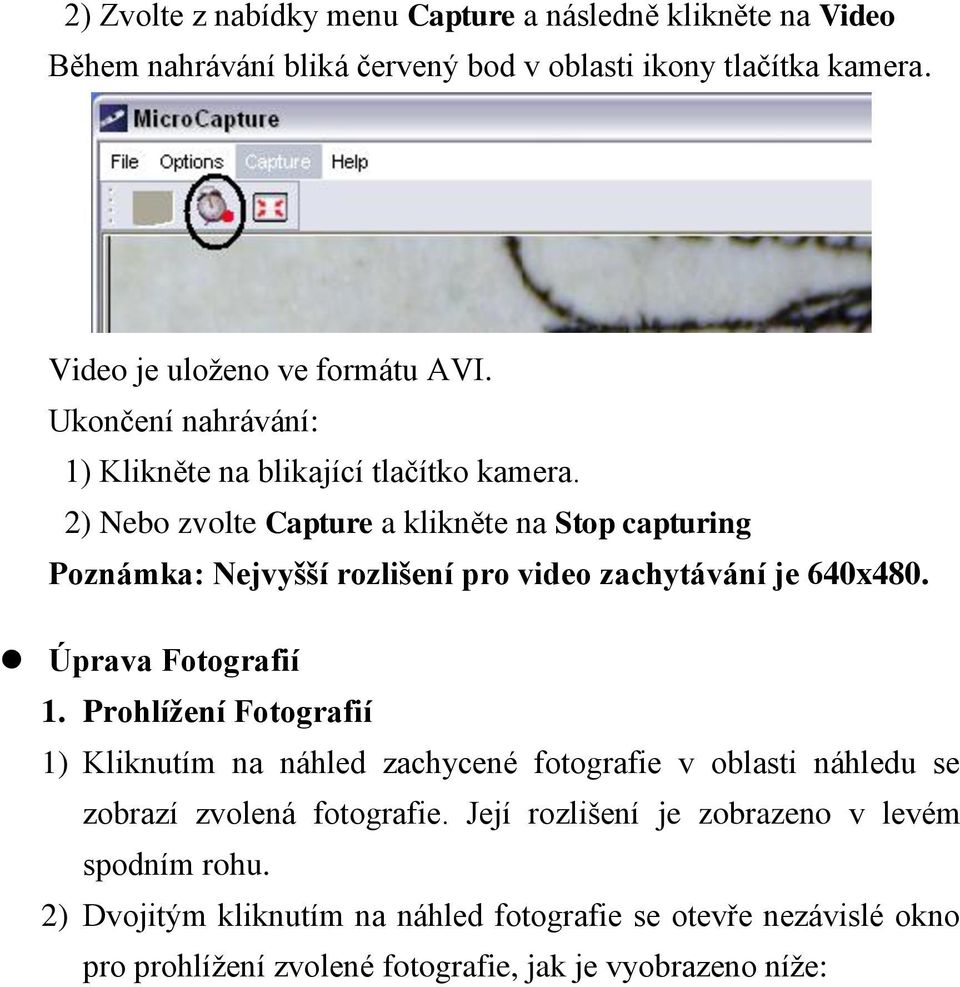

11 2) Zvolte z nabídky menu Capture a následně klikněte na Video Během nahrávání bliká červený bod v oblasti ikony tlačítka kamera. Video je uloženo ve formátu AVI. Ukončení nahrávání: 1) Klikněte na blikající tlačítko kamera. 2) Nebo zvolte Capture a klikněte na Stop capturing Poznámka: Nejvyšší rozlišení pro video zachytávání je 640x480. Úprava Fotografií 1. Prohlížení Fotografií 1) Kliknutím na náhled zachycené fotografie v oblasti náhledu se zobrazí zvolená fotografie. Její rozlišení je zobrazeno v levém spodním rohu. 2) Dvojitým kliknutím na náhled fotografie se otevře nezávislé okno pro prohlížení zvolené fotografie, jak je vyobrazeno níže:

12 2. Ukládání Fotografií Fotografie můžete uložit, když kliknete pravým tlačítkem v oblasti zvolené fotografie a zvolíte volbu Save (uložit).

13 Soubor může být uložen buď jako jpeg nebo bmp. Velikost souboru ve formátu jpeg je maximální velikost pro daný formát. Můžete snížit Velikost souboru nastavením nižší kvality (vyšší komprese). Klikněte na tlačítko Advanced pro volbu ukládání v jpeg. 3. Smazání Fotografií Klikněte na zvolenou fotografii pravým tlačítkem myši a zvolte Delete vymazat. Můžete tímto smazat zvolenou fotografii. Nebo v nezávislém prohlížecím okně můžete zvolit smazání náhledové ikony. 4. Kopírování Fotografie Klikněte pravým tlačítkem myši na náhled a zvolte Copy. Úprava Videa Kliknutím pravým tlačítkem myši na náhled ikony v náhledové oblasti videa, můžete zvolit Play (přehrát), Copy (kopírovat) a Delete (smazat) atp

14 Ukončení programu MicroCapture Tipy: Můžete si přednastavit některé hodnoty jako je velikost prohlížecího okna, Úhel zobrazení na výstupu, jazyk atp., pomocí editace.ini souboru nazvaného settings v adresáři C:\Programs\MicroCapture.

15 Jak provádět měření a funkci kalibrace 1 Zaměřte mikroskop na pozorovaný objekt a otáčením kolečka ostření obraz zaostřete. 2 Po dosažení nejlepšího zaostření sejměte fotografii. 3 Podívejte se na kalibrační oblast ve spodní části zaostřovacího kolečka; zapište si hodnotu zvětšení, která se dá přečíst podle značky na těle mikroskopu, jak ukazuje obrázek níže. Toto je hodnota zvětšení kdy byl objekt zaostřen a byla sejmuta fotografie. (Toto je velice důležitý postup, protože pouze za pomocí této hodnoty je možno pro vest výpočet podle následujícího postupu!!) 4 Otevřete zachycenou fotografii dvojklikem na náhled. Otevře se okno náhledu fotografie.

16 5 Vložte hodnotu zvětšení, kterou jste si poznamenali do políčka v pravém horním rohu okna náhledu. (je nutné tuto hodnotu vložit jinak je celé měření beze smyslu.) 6 Nyní můžete měřit vzdálenosti kdekoliv po celé ploše fotografie. Podle volby klikněte na ikony v horní části okna náhledu. Jsou k dispozici následující volby: 1) Přímá čára: klikněte na ikonu, dalším kliknutím levým tlačítkem myši zvolíte počáteční bod a tahem myší zvolíte koncový bod pro změření přímé vzdálenosti. Všimněte si, že měřená vzdálenost je zobrazována. Uvolněte tlačítko myši. 2) Násobná čára: klikněte na ikonu, dalším kliknutím levým tlačítkem zvolíte počáteční bod a tahem myší zvolíte koncový bod. Všimněte si, že měření pokračuje možností nastavit další a další

17 koncový bod. Můžete nastavit libovolný počet úseků od počátečního bodu ke koncovému bodu. Viz obrázek níže. 3) Poloměr kruhu: Klikněte na ikonu, klikněte levým tlačítkem pro volbu středu kružnice a táhněte myší. Uvolněte tlačítko v požadovaném poloměru. Poloměr kruhu bude zobrazován. 4) Průměr kruhu: Klikněte na ikonu, klikněte levým tlačítkem pro volbu středu kružnice a táhněte myší. Uvolněte tlačítko v požadovaném průměru. Průměr kruhu bude zobrazován. 5) Úhel: Klikněte na ikonu, Kliknutím levým tlačítkem zvolíme počáteční bod úhlu. Táhněte myší pro vytvoření základny. Uvolněte tlačítko v koncovém bodě. Dalším klinutím myší vytvoříte linku pro vytvoření úhlu se základnou. Hodnota úhlu je zobrazována.

18 6) Jednotka: klikněte na ikonu, můžete zvolit měrnou jednotku pro kterou jsou zobrazovaná naměřené hodnoty. Dostupné jednotky jsou: pixely / palce / km / metry / mm / cm / micro 7 Další možnosti, které je možno provést se sejmutým obrázkem: 1) : umožňuje přidat k obrázku psanou poznámku. 2) : zvolí font, styl fontu a velikost fontu atp. 3) : nakreslí linku, čtverec atp. na fotografii. 4) : barva čáry. 5) : síla čáry. 6) : typ čáry 7) : vrátí zpět provedenou akci Poznámka: 1. Měřítko zvětšení, které jste si poznamenali může být v rozmezí 20 až 200. Nevkládejte hodnoty mimo tento rozsah. 2. Softwarem vypočtená hodnota je pouze přibližná a nemusí odpovídat zcela předloze a být 100% přesná. 3. Měřící funkce jsou dostupné pouze v operačním systém Windows. Průvodce pro Mac software

19 Část I Instalace Software Otevřete mac adresář na dodaném instalačním disku a zkopírujte složku MicroCapture na plochu počítače. Část II Použití programu MicroCapture 1. Připojte mikroskop do portu PC USB. 2. Klikněte dvakrát na ikonu MicroCapture pro otevření okna MicroCapture. Nyní je mikroskop připraven k použití.

20 3. Prohlížení Uprostřed okna můžete pozorovat objekt sejmutý mikroskopem. 4. Změna rozlišení Pomocí záložky Options, můžete měnit volby rozlišení pro pozorování objektu. Zvolené aktuální rozlišení je vidět v levém spodním rohu okna s pozorovaným objektem. Rozlišení objektu na obrazovce je vždy 640x480 avšak skutečné rozlišení sejmutého obrázku je vidět v levém spodním rohu.

21 5. Datum/Čas Ze záložky Options, můžeme zapnout zobrazování Data/Času. 6. Sejmutí Fotografie Můžete sejmout Fotografii následujícím postupem: 1) Zvolte Capture/Photo 2) Nebo klikněte na ikonu photo capture

22 Načtené fotografie se objeví jako náhledy na pravé straně okna prohlížení. 7. Zachycení Videa Video je možno zaznamenat těmito způsoby: 1) zvolte Capture/Video 2) nebo klikněte na ikonu kamery Poznámka: Po kliknutí na ikonu kamery se spustí záznam videa a ikona bude blikat červeně. Pro zastavení video záznamu klikněte opětovně na ikonu kamery!! Zaznamenané video se objeví jako náhled na pravé straně okna prohlížení v seznamu videa.

23 8. Úpravy Fotografií & Videa Zaznamenané fotografie a video se objeví jako náhledy na pravé straně okna prohlížení. 1) fotografie Klikněte dvakrát na náhled fotografie a tato se zobrazí v samostatném okně pro prohlížení. Můžete dále používat postupy jak jste zvyklí v systému Mac.

24 2) Video Klikněte na náhled video klipu, video se započne automaticky přehrávat. 9. Nápověda Volbou About MicroCapture, můžete obdržet informace v podobě nápovědy. 10. Ukončení programu MicroCapture Zvolte Quit MicroCapture a tímto postupem ukončíte programový software. Bezpečnost:

25 Mikroskop není voděodolný, proto jej udržujte v suchu. Nepoužívejte jej ve vlhkých prostorách např. v koupelně. Suché místo maximálně prodlouží životnost mikroskopu. Používejte mikroskop v rozmezí teplot Náhlá změna teploty může způsobit orosení vnitřních částí mikroskopu. Např. při přenášení za chladného zimního počasí do teplé místnosti. Při přenášení proto vložte mikroskop do igelitového obalu pro zabránění vlivu těchto teplotních změn. Nevystavujte objektiv mikroskopu slunci nebo jinému silnému záření po dlouhou dobu. Silné světlo by mohlo poškodit vnitřní elektronické vybavení mikroskopu. Nedotýkejte se čoček objektivů. Bílé diody LED, které osvětlují pozorovaný objekt jsou velmi jasné. Nedívejte se přímo de jejich zdroje světla aby nedošlo k poškození zraku. Čistěte plastikový kryt na který se pokládá pozorovaný materiál. Dávejte však pozor abyste se jej nedotýkali holou rukou jelikož může být chemicky nebo bakteriálně znečištěn. Pokud je to nutné, tak tuto podložku desinfikujte. Nevypojujte mikroskop z portu USB dokud osvětlovací diody LED svítí. Vždy nejdříve ukončete software MicroCapture a následně vypojte mikroskop z portu USB. Pokud nebudete toto dodržovat, může dojít k poškození elektroniky mikroskopu. Výrobek nepatří do komunálního odpadu! Po ukončení životnosti jej recyklujte v souladu se zásadami ochrany životního prostředí a dle zákona č. 185/2001Sb.o odpadech.
