1 ING. JITKA NERUDOVÁ IČO: Projektová činnost ve výstavbě Dykova 16, Brno Požární bezpečnost staveb Kancelář: Brno, Přízova 10 budova OSEVY, tel: , mobil: fax: , Akce: Místo stavby: Stavební úpravy víceúčelového zařízení pro lidi bez domova Bratislavská 58 Brno - Zábrdovice Bratislavská 755/58, Brno parc.č. : 792 k.ú. : Zábrdovice kraj: Jihomoravský okres: Brno - město stavební úřad: Brno - sever Stavebník : Diecézní Charita Brno, třída Kpt. Jaroše 1928/9, Brno, IČO: Zpracovatel: Stupeň dokumentace: Ing. Lukáš Novotný,Lesní 11, Blansko č.a Autorizovaný inženýr v oboru pro pozemní stavby dokumentace pro stavební řízení POŽÁRNĚ BEZPEČNOSTNÍ ŘEŠENÍ STAVBY Zpracováno dle vyhlášky MV č. 246/2001 Sb., o požární prevenci, v platném znění a v souladu s vyhláškou č. 23/2008 Sb., o technických podmínkách požární ochrany staveb souhlasné stanovisko HZS ev.č.: HSBM /1-OPST-2011 ze dne vyřizuje por. Ing. Jan Adámek Vypracovala: Ing. Jitka Nerudová Oprávnění: živnostenský list č.j.02/16274/00/0, Magistrát města Brna ze dne autorizovaný inženýr pro požární bezpečnost staveb a pozemní stavby ČKAIT osoba odborně způsobilá dle 11 zákona č. 133/1985 Sb., o požární ochraně, ve znění pozdějších předpisů Z-88/98 Datum: březen 2011

2 Požárně bezpečnostní řešení stavby k projektové dokumentaci na výše uvedenou akci je zpracováno dle vyhlášky MV č. 246/2001 Sb., o požární prevenci, 41, odst.2) a 3) vyhlášky, s využitím odst.4) 41 vyhlášky a se zohledněním vyhlášky č. 23/2008 Sb., o technických podmínkách požární ochrany staveb. 1. Podklady pro zpracování požárně bezpečnostního řešení stavby - Informace projektanta a projektová dokumentace poskytnutá projektantem v elektronické podobě. - Kompletně zpracovaná dokumentace pro stavební řízení v tištěné podobě nebyla k dispozici. - Zákon č. 133/1985 Sb., o požární ochraně, v platném znění. - Vyhláška MV č. 246/2001 Sb., o požární prevenci, v platném znění. - Vyhláška č. 23/2008 Sb., o technických podmínkách požární ochrany staveb. - Zákon č. 183/2006 Sb., stavební zákon, v platném znění. - Vyhláška č. 268/2009 Sb., o obecných technických požadavcích na výstavbu, v platném znění. - Vyhláška č. 501/2006 Sb., vyhláška č. 269/2009 Sb. a vyhlášky č. 22/2010 Sb., o obecných požadavcích na využívání území, v platném znění. - Zákon č. 186/2006 Sb., o změně některých zákonů souvisejících s přijetím stavebního zákona a zákona o vyvlastnění, v platném znění. - Vyhláška č. 499/2006 Sb., o dokumentaci staveb, v platném znění. - Vyhláška č. 526/2006 Sb., kterou se provádějí některá ustanovení stavebního zákona ve věcech stavebního řádu, v platném znění. - ČSN Požární bezpečnost staveb Nevýrobní objekty. - ČSN Požární bezpečnost staveb Společná ustanovení. - ČSN Požární bezpečnost staveb Obsazení objektu osobami. - ČSN ed Požární bezpečnost staveb Požární odolnost stavebních konstrukcí. - ČSN Požární bezpečnost staveb Budovy pro bydlení a ubytování. - ČSN Požární bezpečnost staveb Změny staveb. - ČSN Požární bezpečnost staveb Kabelové rozvody. - ČSN Požární bezpečnost staveb Ochrana staveb proti šíření požáru vzduchotechnickým zařízením. - ČSN Požární bezpečnost staveb Zásobování požární vodou. - ČSN Požární bezpečnost staveb Navrhování elektrické požární signalizace. - ČSN Zdroje požární vody. - Hodnoty požární odolnosti stavebních konstrukcí podle Eurokódů, Roman Zoufal a kolektiv, Praha 2009, vydal PAVUS, a.s., Centrum technické normalizace pro požární ochranu. - Modul NX802 (c) Radim Bochňák, FIRE-NX, - Informace a výpočtové metody placený přístup na stránky - Náhled do KN. Ing. Jitka Nerudová Strana

3 2. Popis objektu Požárně bezpečnostní řešení stavby posuzuje přestavbu zchátralého objektu staré školy na víceúčelové zařízení pro lidi bez domova. Jedná se o stávající objekt bývalé školy ve vnitrobloku mezi ulicí Bratislavská a Cejl v Brně. Půdorys objektu je ve tvaru písmena velkého H. Dva obdélníky propojené ve střední části je centrálním schodištěm spojujícím jedno podzemní a tři nadzemní podlaží. Dům je zastřešen pultovými střechami spádovanými směrem do střední části. V části půdorysu kolem schodiště jsou dva dvorky ohraničené se sousedními pozemky zděným oplocením. V nedávné historii byla zadní část objetu propojena s dalším objektem sousední školy na ulici Cejl. Stavebně jsou objekty odděleny. Objekt je umístěn ve vnitrobloku, ze strany ulice Bratislavská je stávající objekt Charity přístup do dvora k objektu je průjezdem. Ze strany ulice Cejl je řadová zástavba a přístup k řešenému objektu není možný. Objekt je v současné době bez většího využití. Prostory přízemí jsou využity spíše ke skladování prostředků investora. Popis stávajících konstrukcí objektu: Zdivo domu je z plných cihel. Stropy nad sklepem jsou monolitické železobetonové trámové. Stropy v patrech jsou rovněž betonové trámové s dřevěným roštěm na kterém je palach a omítka. V chodbovém traktu jsou stropy provedeny jako betonová deska. Otvorové prvky ve vnějším zdivu jsou dřevěné. Střecha je plechová. - Svislé nosné konstrukce v 1.PP až 3.NP zajišťující stabilitu objektu jsou zděné z klasických zdících materiálů třídy reakce na oheň A, konstrukce DP1. - Nosná stropní konstrukce nad 1.PP až 1.NP stávající betonová konstrukce konstrukce DP1, konstrukce stávajícího podhledu bude odstraněna, - dle podmínek ČSN konstrukční systém nehořlavý. Popis objektu: Mezní rozměry objektu: 25,01 m x 28,955 m Počet podlaží: 1. podzemní podlaží 3,66 1. nadzemní podlaží 0,00 2. nadzemní podlaží +4, nadzemní podlaží +8,88 Původní využití objektu: škola se zázemím Nové využití: víceúčelové zařízení s převažující funkcí ubytování = dle podmínek ČSN změna stavby skupiny II. Požární výška objektu: 8,88 m Počet užitných nadzemních podlaží: 3 Počet užitných podzemních podlaží: 1 Celkový počet užitných podlaží: 4 Ing. Jitka Nerudová Strana

4 Lůžková kapacita: Dle ČSN : 1.NP 0L 2.NP 6L 3.NP ( ) = 36L obytná budova OB3 dle čl. 3.4.c)1) domy pro ubytování o projektované kapacitě nejvýše 75 lůžek do 3.NP (projektovaná kapacita 42L do 3.NP) Funkční členění ploch: 1. podzemní podlaží Chodba, výtah, spojovací schodiště, sklady a technické zázemí objektu, hygienické zázemí. 1. nadzemní podlaží Chodba, výtah, spojovací schodiště. Směrem k ulici Bratislavská přístupová chodba, kanceláře, šatník, prádelna, sklad prádla. Směrem k ulici Cejl přípravna jídla, zázemí přípravy sklady, denní centrum jídelna, hygienické zařízení. 2. nadzemní podlaží Chodba, výtah, spojovací schodiště. Směrem k ulici Bratislavská přístupová chodba, kanceláře, sklad, společenská místnost 3 pokoje celkem 6 lůžek (3 x 2L) se společným hygienickým zázemím. Směrem k ulici Cejl sklady, kancelář, hygienické zázemí, denní místnost, sklad pro dílnu, výtvarná dílna. 3. nadzemní podlaží Chodba, výtah, spojovací schodiště. Směrem k ulici Bratislavská 8 dvoulůžkových pokojů se společným hygienickým zázemím - lůžková kapacita celkem 16 lůžek (8 x 2L). Směrem k ulici Cejl noclehárna pro lidi bez domovy, místnost pro muže 10 lůžek, místnost pro ženy 10 lůžek, se společným hygienickým zázemím, zázemí personálu. Ing. Jitka Nerudová Strana

5 3. Koncepce požární ochrany dle poskytnutých podkladů k dokumentaci pro stavební řízení: Bude posuzováno dle ČSN , ČSN a ČSN Dle ČSN změna stavby skupiny II. V objektu převažuje funkce ubytování. Počet projektovaných lůžek 42 do 3.NP. Dle podmínek čl. 3.5.c)1) ČSN budova skupiny OB3. Dělení do požárních úseků (dále jen PÚ) je provedeno v souladu s požadavky ČSN , ČSN a ČSN Samostatný požární úsek tvoří skupina pokojů se zázemím pro ubytování do 20 lůžek. Navazující úniková cesta je hodnocena jako samostatný požární úsek chráněná úniková cesta (dálen jen CHÚC). Samostatné požární úseky tvoří zázemí pro potřeby ubytování a jiné provozy posuzované dle ČSN dílny, sklady, jídelna, kanceláře. Délka únikové cesty od dveří obytné buňky ve 3.NP až ven je větší jak 45 m. Úniková cesta z prostoru pro ubytování musí být řešena chráněnou únikovou cestou. Vyústění chráněné únikové cesty na volné prostranství mezi objekty vnitrobloku. Objekt je umístěn ve vnitrobloku ze strany ulice Cejl není přístup k budově možný. Přístup je možný pouze průjezdem z ulice Bratislavská. Vzdálenost vstupu do objektu od přístupové komunikace je 33,75 m. Chráněná úniková cesta bude posuzovaná jako vnitřní zásahová cesta dle ČSN může vnitřní zásahovou cestu tvořit chráněná úniková cesta typu A (případně částečně chráněná úniková cesta) s úpravami dle ČSN Upozornění pro provozovatele: V budově nebudou ubytovány osoby s omezenou schopností pohybu a orientace (viz. poznámka č.16 v ČSN ). Ing. Jitka Nerudová Strana

6 4. Dělení do požárních úseků Dělení do požárních úseků odpovídá řešení dle 3, 17 a 31 vyhlášky č. 23/2008 Sb. a je řešeno v souladu s českými technickými normami uvedenými v příloze č.1, část 1 a část PP : P 1.01 kotelna místnost č. 017 (2 plynové kotle ÚT, jeden kotel o výkonu 70 kw + jeden kotel o výkonu 90 kw) P 1.02 zbývající prostory 1.PP, schodiště je uzavřeno do 1.NP požárním uzávěrem, výtah je oddělen požárním uzávěrem, místnosti , , P 1.01 kotelna N 1.01/N3 CHÚC A s výtahem P 1.02 suterén Ing. Jitka Nerudová Strana

7 1.NP: N 1.01/N3 chráněná úniková cesta A s výtahem (výtah bez strojovny), místnosti 101, 116, 115 N 1.02 místnosti 102, 103 N 1.03 místnosti 104, 105, N 1.03a) místnost 1.05 šatník N 1.04 místnosti N 1.04 jídelna, společenská místnost, přípravna jídla, sklady, hygienické zázemí N 1.01/N3 CHÚC A s výtahem N 1.02 kanceláře N 1.03 zázemí N 1.03a šatník Ing. Jitka Nerudová Strana

8 2.NP: N 1.01/N3 chráněná úniková cesta A s výtahem (výtah bez strojovny), místnosti 201, 202 N 2.01 obytná buňka 6L - místnosti N 2.02 kanceláře, společenská místnost - místnosti 211, 210, 209, 208, 205, 206, 207, 204 N 2.03 chodba z obytné buňky do CHÚC místnost 203 N 2.04 místnosti zázemí N 2.04 zázemí dílny, sklady, šatny, hygienické místnosti personálu N 1.01/N3 CHÚC A s výtahem N 2.03 NÚC z obytné buňky N 2.01 obytná buňka se zázemím 6L N 2.02 kanceláře, společenská místnost Ing. Jitka Nerudová Strana

9 3.NP : N 1.01/N3 chráněná úniková cesta A s výtahem (výtah bez strojovny), místnosti 301, 302 N 3.01 obytná buňkaře zázemím 16L, místnosti N 3.02 kancelář - místnosti 324, 325 N 3.03 obytná buňka se zázemím 20L - místnosti 324, N 3.03 obytná buňka se zázemím 20 l N 3.02 kancelář - služebna N 1.01/N3 CHÚC A s výtahem N 3.01 obytná buňka se zázemím 16 l Ing. Jitka Nerudová Strana

10 5. Požární riziko a stupně požární bezpečnosti (dále jen st. PB) Stanovení stupně požární bezpečnosti odpovídá řešení dle 4, 17 a 31 vyhlášky č. 23/2008 Sb. a je řešeno v souladu s českými technickými normami uvedenými v příloze č. 1, část 1 a část 14. Konstrukční systém nehořlavý. Požární výška 8,88 m. 1 užitné podzemní podlaží 3 nadzemní užitná podlaží Posuzuje se dle ČSN , ČSN změna stavby skupiny II. a ČSN Požární riziko a stupně PB jsou stanoveny v souladu s ČSN , ČSN a ČSN Při stanovení požárního rizika mimo prostory pro ubytování je využito výpočtového programu Modul NX802, (c) Radim Bochňák, FIRE-NX. Výpočtová část je přiložena jako příloha k PBŘS. 1.PP : P 1.01 kotelna místnost č plynové kotle ÚT, jeden kotel o výkonu 70 kw + jeden kotel o výkonu 90 kw pv [kg.m-2] = p.a.b.c = 11,62 Stupeň požární bezpečnosti (čl. 7.2) = II. P 1.02 zbývající prostory 1.PP, schodiště je uzavřeno do 1.NP požárním uzávěrem, výtah je oddělen požárním uzávěrem, místnosti , , V požárním úseku byl zjištěn výskyt vyššího požární zatížení. Podle čl a) se za výsledné pv pro celý požární úsek považuje výpočtové pvs místnosti č. 007 pvs [kg.m-2] = 76,2 pv [kg.m-2] = p.a.b.c = 76,20 Stupeň požární bezpečnosti (čl. 7.2) = V. SPB (podle výpočtů pv) byl snížen podle čl ČSN Součinitel an (čl b ČSN ) = 1,034 SPB (po snížení) = III 1.NP: N 1.01/N3 chráněná úniková cesta A s výtahem (výtah bez strojovny) místnosti 101, 116, 115 II. st. PB N 1.02 místnosti 102, 103 pv [kg.m-2] = p.a.b.c = 29,78 Stupeň požární bezpečnosti (čl. 7.2) = II. Ing. Jitka Nerudová Strana

11 N 1.03 místnosti 104, pv [kg.m-2] = p.a.b.c = 14,88 Stupeň požární bezpečnosti (čl. 7.2) = I. N 1.03a) místnost šatník pv [kg.m-2] = p.a.b.c = 54,76 Stupeň požární bezpečnosti (čl. 7.2) = III. N 1.04 místnosti pv [kg.m-2] = p.a.b.c = 19,64 Stupeň požární bezpečnosti (čl. 7.2) = II. 2.NP: N 1.01/N3 chráněná úniková cesta A s výtahem (výtah bez strojovny) místnosti 201, 202 II. st. PB N 2.01 obytná buňka 6L místnosti Dle čl ČSN lze bez průkazu předpokládat v obytné buňce výpočtové požární zatížení p v = 30 kg.m -2 při součiniteli c = 1,00. Konstrukční systém nehořlavý. Požární výška h p = 8,88 m. Dle tab. 8 ČSN II. stupeň PB. N 2.02 kanceláře, společenská místnost - místnosti 211, 210, 209, 208, 205, 206, 207, 204 pv [kg.m-2] = p.a.b.c = 21,97 Stupeň požární bezpečnosti (čl. 7.2) = II. N 2.03 chodba z obytné buňky do CHÚC místnost 203 pv [kg.m-2] = p.a.b.c = 11,47 Stupeň požární bezpečnosti (čl. 7.2) = I. N 2.04 místnosti zázemí V požárním úseku byl zjištěn výskyt vyššího požární zatížení. Podle čl a) se za výsledné pv pro celý požární úsek považuje výpočtové pvs místnosti č. 224 pvs [kg.m-2] = 49,0 pv [kg.m-2] = p.a.b.c = 49,00 Stupeň požární bezpečnosti (čl. 7.2) = III. Ing. Jitka Nerudová Strana

12 3.NP : N 1.01/N3 chráněná úniková cesta A s výtahem (výtah bez strojovny) místnosti 301, 302 II. st. PB N 3.01 obytná buňka se zázemím 16L místnosti Dle čl ČSN lze bez průkazu předpokládat v obytné buňce výpočtové požární zatížení p v = 30 kg.m -2 při součiniteli c = 1,00. Konstrukční systém nehořlavý. Požární výška h p = 8,88 m. Dle tab. 8 ČSN II. stupeň PB. N 3.02 kancelář služebna: místnosti 324, 325 pv [kg.m-2] = p.a.b.c = 17,11 Stupeň požární bezpečnosti (čl. 7.2) = II. N 3.03 obytná buňka se zázemím 20L místnosti 324, Dle čl ČSN lze bez průkazu předpokládat v obytné buňce výpočtové požární zatížení p v = 30 kg.m -2 při součiniteli c = 1,00. Konstrukční systém nehořlavý. Požární výška h p = 8,88 m. Dle tab. 8 ČSN II. stupeň PB. Ing. Jitka Nerudová Strana

13 6. Požadavky na konstrukce a požární uzávěry Požadavky na požární odolnost stavebních konstrukcí odpovídají řešení dle 4, 5, 17 a 31 vyhlášky č. 23/2008 Sb. a jsou řešeny v souladu s českými technickými normami uvedenými v příloze č.1, část 2 a část 14. Stavební konstrukce a stavební výrobky určené k zabudování do stavby musí být dle 6 vyhlášky č. 23/2008 Sb. stanoveny třídu reakce na oheň dle ČSN EN , výrobky musí být klasifikovány do tříd A až F včetně přiložených indexů. Dle 5, odst.2) vyhlášky č. 23/2008 Sb. požárně dělící a nosné stavební konstrukce u stavby se 3 a více nadzemními podlažími musí být navrženy s požární odolností nejméně 30 minut, nestanoví-li české technické normy uvedené v odstavci 1 požární odolnosti vyšší. V případě požárně dělící a nosné stavební konstrukce posledního nadzemního podlaží a požárního úseku bez požárního rizika se požadavek na požární odolnost stanoví podle českých technických norem uvedených v příloze č. 1 část 2. Požadované stupně požární bezpečnosti podle podlaží: 3.NP II. st. PB - poslední nadzemní podlaží 2.NP II. st. PB a III. st. PB nadzemní podlaží 1.NP II. st. PB a III. st. PB nadzemní podlaží 1.PP II. st. PB a III. st. PB - podzemní podlaží 6.1. Požární stěny mezi stavebními objekty: Budova skupiny OB3, samostatně stojící ve vnitrobloku Požární stěny a stropy mezi požárními úseky: Požadavek: Podzemní podlaží - II. st. PB REI (EI) 45 DP1, III. st. PB REI (EI) 60 DP1 Nadzemní podlaží - II. st. PB REI (EI) 30 DP1, III. st. PB REI (EI) 45 DP1 Poslední nadzemní podlaží II. st. PB REI (EI) 15. Konstrukce REI zajišťují stabilitu objektu v podzemním podlaží musí být konstrukce DP1, svislé nosné konstrukce v 1.nadzemním podlaží a stropní konstrukce nad 1.NP musí být DP1. Konstrukce EI nezajišťují stabilitu objektu, nenosné. Provedení stěny : a) 1.PP konstrukce původní zděné CP na MVC, tl. nosných konstrukcí 300 mm až 780 mm, tl. stávajících nenosných konstrukcí je 150 mm až 270 mm dle dostupných podkladů vyhovuje pro požadovanou odolnost REI(EI) 60 DP1. b) 1.PP stěny kolem výtahové šachty - zdivo šachty výtahu bude vyzděno z betonových tvarovek ztraceného bednění tl. 200 mm vylitých betonem C25/30 s vloženou výztuží svislá výztuž 2V10 á 200 mm a vodorovná výztuž do každé spáry V6. Dle dostupných podkladů je odolnost konstrukce při osové vzdálenosti výztuže a = 10 mm vyhovující pro odolnost REI 60 DP1. Dozdívky stávajícího obvodového zdiva z CP na MVC na celou tl. obvodového zdiva zasekat do kapes. Ing. Jitka Nerudová Strana

14 c) 1.PP stěny kolem prostoru schodiště jsou zděné z CP na MVC, zdiv tl. 780 mm vyhovuje. d) 1.PP stěny oddělující prostor schodiště od 1.NP (CHÚC) musí být provedeny pouze z materiálů třídy reakce na oheň A. e) 1.NP stěny na rozhraní PÚ jsou provedeny ze stávajících zděných konstrukcí z CP na MVC zdivo tl. 300 mm je vyhovující. Dozdívky stávajících okenních otvorů a dozdívky v nosných stěnách na rozhraní požárních úseků CP na MVC, minimální požadovaná tl. 150 mm vyhovuje. Dozdívky řádně zasekat do kapes ve zdivu. f) 1.NP nové konstrukce kolem výtahové šachty - zdivo šachty výtahu bude vyzděno z betonových tvarovek ztraceného bednění tl. 200 mm vylitých betonem C25/30 s vloženou výztuží svislá výztuž 2V10 á200 a vodorovnou výztuž do každé spáry V6. Dle dostupných podkladů je odolnost konstrukce při osové vzdálenosti výztuže a = 10 mm vyhovující pro odolnost REI 60 DP1. Dozdívky stávajícího obvodového zdiva z CP na MVC na celou tl. obvodového zdiva zasekat do kapes. g) 1.NP stěny oddělující prostor schodiště, výtahu a východ ven z budovy stěny kolem CHÚC A = musí být provedeny pouze z materiálů třídy reakce na oheň A. h) 2.NP stěny na rozhraní PÚ jsou provedeny ze stávajících zděných konstrukcí z CP na MVC zdivo tl. 300 mm je vyhovující. Dozdívky stávajících okenních otvorů a dozdívky v nosných stěnách na rozhraní požárních úseků CP na MVC, minimální požadovaná tl. 150 mm vyhovuje. Dozdívky řádně zasekat do kapes ve zdivu. i) 2.NP konstrukce sádrokartonové na rozhraní požárních úseků budou provedeny dle platných katalogů Rigips nebo Knauf v době provádění stavby a bude doložena požadovaná požární odolnost. Na rozhraní PÚ je rozhodující vyšší stupeň PB - ve 2.NP EI 30 DP1. j) 2.NP nové konstrukce kolem výtahové šachty - zdivo šachty výtahu bude vyzděno z betonových tvarovek ztraceného bednění tl. 200 mm vylitých betonem C25/30 s vloženou výztuží svislá výztuž 2V10 á 200 mm a vodorovnou výztuž do každé spáry V6. Dle dostupných podkladů je odolnost konstrukce při osové vzdálenosti výztuže a = 10 mm vyhovující pro odolnost REI 60 DP1. Dozdívky stávajícího obvodového zdiva z CP na MVC na celou tl. obvodového zdiva zasekat do kapes. k) 2.NP stěny oddělující prostor schodiště a výtahu od ostatních prostor 2.NP musí být provedeny pouze z materiálů třídy reakce na oheň A. l) 3.NP poslední nadzemní podlaží požárně dělící konstrukce kolem jsou stávající zděné tl. nosného zdiva cca 500 mm, tl. nenosných konstrukcí 150 mm z CP na MVC. odolnost je vyhovující. m) 3.NP nové konstrukce kolem výtahové šachty - zdivo šachty výtahu bude vyzděno z betonových tvarovek ztraceného bednění tl. 200 mm vylitých betonem C25/30 s vloženou výztuží svislá výztuž 2V10 á 200 mm a vodorovnou výztuž do každé spáry V6. Dle dostupných podkladů je odolnost konstrukce při osové vzdálenosti výztuže a = 10 mm vyhovující pro odolnost REI 60 DP1. Dozdívky stávajícího obvodového zdiva z CP na MVC na celou tl. obvodového zdiva zasekat do kapes. n) 3.NP stěny oddělující prostor schodiště a výtahu od ostatních prostor 3.NP musí být provedeny pouze z materiálů třídy reakce na oheň A. Pokud budou při provádění stavby požárně dělícími stěnami vedeny prostupy instalací, potom musí být těsněny dle podmínek čl ČSN Těsnění prostupů se u stěn provádí Ing. Jitka Nerudová Strana

15 z obou stran. Požadovaná odolnost prostupu = minimálně požadovaná odolnost stěny. Provedený prostup musí být označen štítkem a podléhá každoroční kontrole. Provedení stropy : a) Konstrukce stropu nad stávajícími podlažími je ponechána původní betonová tl. stropní konstrukce je 360 mm. Dle dostupných podkladů je betonová deska při tl. 100 mm a osové vzdálenosti výztuže v jednom směru a = 30 mm a výztuže ve dvou směrech a = 20 mm vyhovující až pro odolnost 90 minut. b) Nad kotelnou je nová konstrukce stropu po vybourání schodiště konstrukce stropu je řešena z ocelových I profilů, stropních desek VSŽ položených na I profily (ztracené bednění) a betonovou deskou tl. 140 mm. Na požadovanou odolnost 45 minut vyhovuje želet. deska tl. 70 mm s osovou vzdáleností výztuže v jednom směru a = 15 mm a s osovou vzdáleností výztuže ve dvou směrech a = 15 mm. Ocelové I nosníky, na kterých je deska uložena, musí být na požadovanou odolnost 45 minut obloženy sádrokartonovou konstrukcí dle platných katalogů Rigips nebo Knauf v době provádění stavby. Minimální tl. desky pro obklad ocelového nosníku se předpokládá 15 mm, provedení oprávněnou firmou a doložení dokladů o montáži a funkčních zkouškách dle 6 a 7 vyhlášky MV č. 246/2001 Sb., v platném znění. Nebo bude provedena kompletní podhledová konstrukce s požadovanou odolností pro výše uvedený druh stropu dle platného katalogu Rigips nebo Knauf v době provádění stavby. c) Stropní konstrukce nad výtahovou šachtou je navržena ze stropních desek PZD tl. 90 mm. Pod stropem budou vloženy ocelové profily I pro úchyty výtahu = nejedná se o prvek nosné konstrukce stropu. Materiál s třídou reakce na oheň A vyhovuje. Odolnost dle podkladů výrobce 60 minut vyhovuje. Pokud budou při provádění stavby požárně dělícími stropy vedeny prostupy instalací, potom musí být těsněny dle podmínek čl ČSN Těsnění prostupů se u stropů provádí ze spodní strany. Požadovaná odolnost prostupu = minimálně požadovaná odolnost stropní konstrukce. Provedený prostup musí být označen štítkem a podléhá každoroční kontrole Požární uzávěry: Požadavek a provedení: 1.PP 007 (kotelna II. st. PB) x 012 (prostory suterénu III. st. PB) EW 30 DP3 C oddělení CHÚC od 1.PP dveře do schodiště EI 30 DP3 C, ve směru úniku PK nebo bez možnosti uzamčení výtah EI 15 DP1 1.NP oddělní CHÚC od prostor 1.NP 104 x 101 EI 30 DP3 C, ve směru úniku PK nebo bez možnosti uzamčení oddělní CHÚC od prostor 1.NP 105 x 101 EI 30 DP3 C, není posuzováno jako únikový východ oddělní CHÚC od prostor 1.NP 102 x 101 EI 30 DP3 C, úniková cesta ve dveřích začíná, nepožaduje se PK oddělní CHÚC od prostor 1.NP 120 x 101 EI 30 DP3 C, ve směru úniku PK nebo bez možnosti uzamčení Ing. Jitka Nerudová Strana

16 výtah je součástí CHÚC v 1.NP se nepožaduje požární uzávěr, 105 x 104 EW 30 DP3 C, úniková cesta ve dveřích začíná, nepožaduje se PK 105 x 111 EW 30 DP3 C, úniková cesta ve dveřích začíná, nepožaduje se PK 2.NP oddělní CHÚC od prostor 2.NP 203 x 201 EI 30 DP3 C, ve směru úniku PK nebo bez možnosti uzamčení oddělní CHÚC od prostor 2.NP 221 x 201 EI 30 DP3 C, ve směru úniku PK nebo bez možnosti uzamčení výtah je součástí CHÚC ve 2.NP se nepožaduje požární uzávěr, 204 x 203 EW 30 DP3 C, úniková cesta ve dveřích začíná, nepožaduje se PK 205 x 203 EW 30 DP3 C, úniková cesta ve dveřích začíná, nepožaduje se PK 211 x 203 EW 30 DP3 C, úniková cesta ve dveřích začíná, nepožaduje se PK 212 x 203 EW 30 DP3 C, ve směru úniku PK nebo bez možnosti uzamčení 3.NP oddělní CHÚC od prostor 3.NP 303 x 301 EI 30 DP3 C, obytná buňka oddělní CHÚC od prostor 3.NP 323 x 301 EI 30 DP3 C, obytná buňka výtah je součástí CHÚC ve 2.NP se nepožaduje požární uzávěr, 323 x 324 EW 30 DP3 C, úniková cesta ve dveřích začíná, nepožaduje se PK Požární dveře budou osazeny do ocelové zárubně zazděné klasickým způsobem bez použití PUR pěny. V případě použití obložkové zárubně bude dodán uzávěr včetně zárubně a zárubeň bude mít stejnou odolnost jako dveře. Stávající dveře lze ponechat na rozhraní požárních úseků, kde jsou požadovány požární uzávěry EW (EI) 30 DP3 pouze tehdy, pokud splní požadavek čl c) ČSN : - tl. rámu dveřního křídla z plného masivu dřeva je alespoň 40 mm, - tl. výplně z plného masivu dřeva je v místě největšího zeslabení alespoň 25 mm, - střelka zámku, zapadací plech a závěsy, popřípadě další dveřní uzávěry (např. zástrče) jsou ocelové (vyzkoušet magnetem), - po obvodu dveřního křídla (kromě prahové spáry) nebo v drážce zárubně je zpěňující těsnění = nalepit zpěňující pásku (např. Intumex apod.), - spára po obvodě mezi křídlem a zárubní, popřípadě mezi křídly v uzavřeném stavu, nesmí být volná (musí být alespoň jednostranně překryta zárubní nebo křídlem), - dveřní křídlo nesmí mít otvory kromě kukátek, Ing. Jitka Nerudová Strana

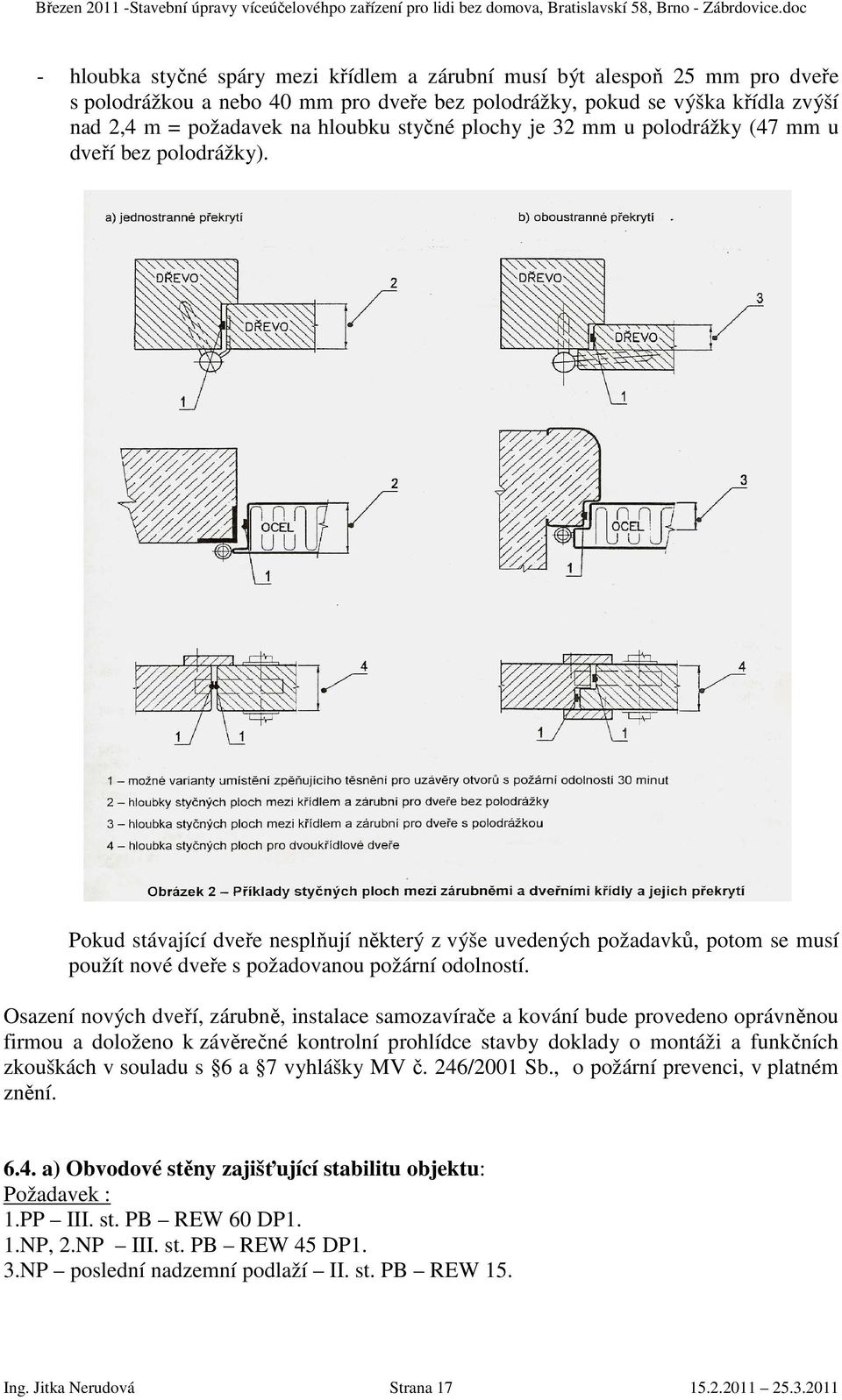

17 - hloubka styčné spáry mezi křídlem a zárubní musí být alespoň 25 mm pro dveře s polodrážkou a nebo 40 mm pro dveře bez polodrážky, pokud se výška křídla zvýší nad 2,4 m = požadavek na hloubku styčné plochy je 32 mm u polodrážky (47 mm u dveří bez polodrážky). Pokud stávající dveře nesplňují některý z výše uvedených požadavků, potom se musí použít nové dveře s požadovanou požární odolností. Osazení nových dveří, zárubně, instalace samozavírače a kování bude provedeno oprávněnou firmou a doloženo k závěrečné kontrolní prohlídce stavby doklady o montáži a funkčních zkouškách v souladu s 6 a 7 vyhlášky MV č. 246/2001 Sb., o požární prevenci, v platném znění a) Obvodové stěny zajišťující stabilitu objektu: Požadavek : 1.PP III. st. PB REW 60 DP1. 1.NP, 2.NP III. st. PB REW 45 DP1. 3.NP poslední nadzemní podlaží II. st. PB REW 15. Ing. Jitka Nerudová Strana

18 Provedení: 1.PP - stávající konstrukce jsou zděné z CP na MVC nebo MC. Nové konstrukce kolem výtahu betonové. Vyhovuje. 1.NP, 2.NP a 3.NP stávající obvodové stěny stávající zděné konstrukce z CP na MVC, tl. konstrukcí se pohybuje v rozmezí 800 mm, 450 mm a 300 mm, odolnost konstrukcí dle Eurokódů (Pavus, a.s. Praha 2009), tab je REI 180 DP1 vyhovuje. Povrchová úprava dle projektu omítkou. Pro požární výšku 8,88 m smí být povrchová úprava stávajících zděných konstrukcí dle ČSN provedena kontaktním zateplovacím systémem s třídou reakce na oheň B s polystyrenem třídy reakce na oheň E a s povrchovou úpravou nešířící požár i s = 0,00 mm. min -1 = omítkou. Požární výška objektu je 8,88 m < 12,0 m, nepožaduje se řešení požárních pásů. Kontaktní zateplovací systém není součástí předložené projektové dokumentace b) Obvodové stěny nezajišťující stabilitu objektu nebo jeho části bez ohledu na podlaží: Požadavek : bez ohledu na podlaží pro III.st. PB. EW 30 Provedení: Obvodové stěny kolem výtahu jsou řešeny z betonových tvarovek ztraceného bednění tl. 200 mm vylitých betonem C25/30 s vloženou výztuží svislá výztuž 2V10 á 200 mm s vodorovnou výztuží do každé spáry V6. Dle dostupných podkladů je odolnost konstrukce při osové vzdálenosti výztuže a = 10 mm vyhovující pro odolnost REI 60 DP Nosné konstrukce střech: Požadavek: II.st. PB - v posledním nadzemním podlaží R15 Provedení: Nad 3.NP stávající konstrukce betonového stropu bez průkazu se považuje za vyhovující pro R 45. Strop nad výtahovou šachtou desky PZD tl. 90 mm s vyhovující odolsnotí Nosné konstrukce uvnitř požárního úseku, které zajišťují stabilitu objektu Požadavek: Podzemní podlaží III. st. PB - R 60 DP1. Nadzemní podlaží III. st. PB R 45 DP1, II. st. PB R 30 DP1 Poslední nadzemní podlaží II.st. PB R 15. Provedení: Konstrukce zajišťující stabilitu objektu jsou stávající zděné z CP na MVC, zdivo tl. cca 500 mm až 300 mm. Odolnost je vyhovující Nosné konstrukce vně objektu, které zajišťují stabilitu objektu:. Neobsazeno Ing. Jitka Nerudová Strana

19 6.8. Nenosné konstrukce uvnitř požárního úseku:. Pro I., II. a III. st. PB nejsou požadavky na odolnost vzneseny. a) příčky vnitřní nenosné konstrukce, pokud neplní funkci požárně dělící konstrukce, potom bez požadavku na odolnost konstrukce sádrokartonové jsou vyhovující, b) podhledy - podhledová konstrukce smí být provedena pouze z materiálu třídy reakce na oheň A1 nebo A2. Podhled nemusí mít požární odolnost a je posuzován jako součást prostoru pokud bude v provedení stavby splněna následující podmínka dle ČSN = nad podhledem nesmí být větší požární zatížení jak 15 kg.m -2 (dle ČSN čl se za požární zatížení nepovažují technické a technologické rozvody hořlavých kapalin a plynů či vzduchotechnické rozvody v potrubí třídy reakce na oheň A1, rozvody plynu a hořlavých kapalin musí být svařované. Do požárního zatížení se nemusí započítávat izolace kabelů, které splňují třídu reakce na oheň A CA, B1 CA a B2 CA (viz. nařízení Evropské komise č. 2006/751/ES), nebo které jsou dodatečně upraveny a mají zanedbatelné množství uvolněného tepla do 2,0 MJ.kg -1 ) Střešní plášť: Pro II. st. PB bez požadavku, pokud není umístěno v požárně nebezpečném prostoru jiného objektu. Objet je vyšší než sousední objekty. Nad střešním pláštěm nejsou umístěna žádná zařízení pro solární ohřev TUV. Bez požadavku Prostupy Požadavky na provedení prostupů stanoví čl ČSN Pokud se na stavbě vynechají montážní otvory v požárně dělících konstrukcích (stěny, strop) pro vedení instalací, potom musí být dobetonovány, dozděny či jinak zaplněny až k potrubí tak, aby byla zajištěna celistvost konstrukce a její požární odolnost až k vnějšímu povrchu potrubí. Jestliže se jedná o potrubí podle bodu a) a b) čl ČSN , musí být kromě tohoto zaplnění konstrukce až k vnějšímu povrchu potrubí provedeno i utěsnění vyhovující ČSN EN (z února 2010 ČSN EN A1). Tím se zajistí, že ani vnitřním otvorem potrubí či jeho hořlavou hmotou nedojde k šíření požáru. Potrubí dle čl. a) a b) ČSN : Kanalizace těsnění prostupu u potrubí třídy reakce na oheň B až F, světlého průřezu přes 8000 mm 2 (DN100), jde-li o vertikální polohu, nebo přes mm 2 (DN 125), jde-li o horizontální polohu s odchylkou do 15º. Odolnost prostupu EI UU nebo EI UC v konstrukci EI. V konstrukcí EW E C/U. Potrubí s trvalou náplní vody - těsnění prostupu u potrubí třídy reakce na oheň B až F, světlého průřezu přes mm 2 (DN138). Odolnost prostupu EI UC v konstrukci EI. V konstrukci EW E-C/U. Potrubí sloužící k rozvodu stlačeného nebo nestlačeného vzduchu včetně vzduchotechnický rozvodů - těsnění prostupu u potrubí třídy reakce na oheň B až F, světlého průřezu přes mm 2 (DN123,6). Odolnost prostupu EI UC v konstrukci EI. V konstrukci EW E C/U. Ing. Jitka Nerudová Strana

20 Kabelové a jiné elektrické rozvody tvořené svazkem vodičů, pokud tyto rozvody prostupují jedním otvorem, mají izolace šířící požár a jejich celková hmotnost je větší než 1,0 kg.m -1. Pokud požárně dělící konstrukcí prostupuje vedle sebe více potrubí podle bodu a) nebo b) výše uvedeného typu a jsou většího světlého průřezu než 2000 mm 2 (DN50), přičemž jejich vzájemná osová vzdálenost je menší jak 300 mm, musí být všechna tato potrubí utěsněna manžetami podle ČSN EN (z února 2010 ČSN EN A1). Potrubí, která mají menší světlé průřezy než stanoví ČSN nebo mají třídu reakce na oheň A1 nebo A2 se nemusí klasifikovat podle ČSN EN , avšak musí být upraveny dle čl ČSN = prostupy požárně dělícími konstrukcemi musí být zaplněny až k vnějšímu povrchu potrubí a musí odpovídat požadavkům podle ČSN a ČSN V tvrdé konstrukci stropu (železobeton) se těsní ze spodní strany manžetami nebo tmelem. Počet a přesné umístění prostupů lze stanovit až na základě prováděcí dokumentace nebo přímo na stavbě. Prostupy musí být trvale přístupné pro kontrolu. Pokud budou prostupy těsněny nad pohledem, potom musí být v podhledu proveden revizní otvor a prostup označen na podhledu u revizního otvoru. Prostupy smí těsnit pouze oprávněná firma, prostup bude označen štítkem a těsnění prostupů bude doloženo k závěrečné kontrolní prohlídce stavby doklady dle 6 a 7 vyhlášky MV č. 246/2001 Sb. v platném znění Povrchové úpravy Fasáda: Požární výška objektu 8,88 m < 12,00 m. V projektu není povrchová úprava fasády řešena. Dle odkazu řeší jiná projektová dokumentace. Zpracovatel této dokumentace není uveden. Vnitřní povrchové úpravy: Malby, omítky bez dalších požadavků Schodiště je součástí CHÚC Požadavek na odolnost není. Podmínkou je konstrukce z materiálů třídy reakce na oheň A splněno, stávající schodiště je betonové. Povrchová úprava musí být v souladu s požadavky ČSN na CHÚC A. Ing. Jitka Nerudová Strana

21 1.PP požadavky na konstrukce: P 1.01-kotelna II. st. PB REI 60 DP1 REI 60 DP1 REI 45 DP1 R 60 DP1 REI 60 DP1 REI 60 DP1 EW 30 DP3 - C P 1.02-suterén III. st. PB dveře do dvorku N 1.01/N3 CHÚC A s výtahem dveře do výtahu EI 15 DP1 konstrukce kolem výtahu REI(EI) 30 DP1 REW 60 DP1 Ing. Jitka Nerudová Strana

22 1.NP požadavky na konstrukce: N 1.04 jídelna, společenská místnost, přípravna jídla, sklady, hygienické zázemí II. st. PB - NP R 30 DP1 REI 30 DP1 REI (EI) 30 DP1 EI 30 DP3 C-PK E1 30 DP3 C- PK N 1.01/N3 CHÚC A s výtahem PK N 1.03-zázemí I. st. PB - NP REI (EI) 30 DP1 EW 30 DP3 - C REI 45 DP1 E1 30 DP3 - C E1 30 DP3 C- PK E1 30 DP3 - C N 1.02 kanceláře II. st. PB - NP REI (EI) 30 DP1 REI 45 DP1 REI 30 DP1 N 1.03a šatník III. st. PB -NP PK REI 30 DP1 Ing. Jitka Nerudová Strana

23 2.NP požadavky na konstrukce: N 2.04 zázemí dílny, sklady, šatny, hygienické místnosti personálu III. st. - NP R 45 DP1 REI 45 DP1 REI (EI) 45 DP1 EI 30 DP3 C-PK N 1.01/N3 CHÚC A s výtahem II. st. PB R 30 DP1 EW 30 DP3 C EI 30 DP3 C-PK N 2.03 NÚC z obytné buňky I. st. PB EW 30 DP3 C EW 30 DP3 C EW 30 DP3 C N L obytná buňka se zázemím II. st. PB REI 30 DP1 REI 30 DP1 R 30 DP1 N 2.02 kanceláře, společenská místnost II. st. PB Ing. Jitka Nerudová Strana

24 3.NP požadavky na konstrukce : R 15 DP1 N L obytná buňka se zázemím II. st. PB - PNP REI 15 DP1 REI (EI) 15 DP1 EW 30 DP3-C N 3.02 kancelář služebna II. st. PB - PNP N 1.01/N3 CHÚC A s výtahem EI 30 DP3 C REI (EI) 15 DP1 EI 30 DP3 C R 15 DP1 N L obytná buňka se zázemím II. st. PB - PNP REI 15 DP1 Ing. Jitka Nerudová Strana

25 7. Zhodnocení použitých stavebních hmot (stupeň hořlavosti, odkapávání v podmínkách požáru, rychlost šíření plamene po povrchu, toxicita zplodin hořeni apod.) Stavební konstrukce a stavební výrobky určené k zabudování do stavby musí být dle 6 vyhlášky č. 23/2008 Sb. stanoveny třídu reakce na oheň dle ČSN EN , výrobky musí být klasifikovány do tříd A až F včetně přiložených indexů. Použité sádrokartonové konstrukce budou mít k závěrečné kontrolní prohlídce stavby doloženo provedení a požadovanou odolnost dle platných katalogových skladeb a požadavků PBŘS. Ocelové stropní nosníky v 1.PP budou obloženy sádrokartonovou konstrukcí s požadovanou odolností REI 45 DP1 v místě kotelny. Pokud bude strop zasahovat i do sousedního prostoru 1.PP, potom bude s odolností REI 60 DP1. Nebo bude strop řešen jako kompletní konstrukce dle platných katalogů Rigips nebo Knauf pro odolnost REI 60 DP1 a REI 45 DP1 v době provádění stavby. Všechny použité protipožární konstrukce sádrokartonové konstrukce, protipožární obklady, těsnění prostupů požárně dělícími konstrukcemi budou provedeny pouze oprávněnou firmou a doloženy platnými doklady o montáži a funkčních zkouškách dle 6 a 7 vyhlášky MV č. 246/2001 Sb.. 8. Zhodnocení možnosti provedení požárního zásahu, evakuace osob, zvířat a majetku a stanovení druhu a počtu únikových cest, jejich kapacity, provedení a vybavení Požadavky na evakuaci osob z objektu odpovídají řešení dle 10, 17 a 31 vyhlášky č. 23/2008 Sb. a jsou řešeny v souladu s českými technickými normami uvedenými v příloze č. 1, část 1 a část 14. V objektu převažuje funkce ubytování. Počet projektovaných lůžek 42 do 3.NP. Dle podmínek čl. 3.5.c)1) ČSN budova skupiny OB3. Únik z obytných buněk ven je řešen chráněnou únikovou cestou (dále jen CHÚC A ) ústící na volné prostranství do dvora a dále průjezdem stávajícího objektu do ulice Bratislavská. Dle ČSN lze nahradit chráněnou únikovou cestu A částečně chráněnou únikovou cestou dle čl b2) ČSN , pokud bude splněna mezní doba t u, max = 4,5 minuty a počet osob nebude větší jak 200. Počet osob ve 3.NP: 42 lůžek + 1 osoba personál = počet osob k evakuaci dle ČSN : 43 x 1,3 = 56 osob. Počet osob ve 2.NP: 6 lůžek = počet osob k evakuaci dle ČSN : (6 x 1,3) 8 osob + 74 osoby dle ČSN = 82 osob. Počet osob v 1.NP: počet osob k evakuaci dle ČSN 73 = 75 osob. Počet osob celkem na únikové cestě z 3.NP do ven = 213 > 200 osob. Bude řešeno jako CHÚC A. Ing. Jitka Nerudová Strana

26 Mezní doba evakuace z 3.NP na dvůr: t u = (0,75. 65)/ / 40. 2,2 = 1,63 + 2,42 = 4,05 minut < 4,5 minuty. Ve 2.NP musí prostor před obytnou buňkou tvořit samostatný požární úsek = NÚC, kde nahodilé požární zatížení p n 5 kg.m -2. NÚC musí být od ostatních prostor objektu požárně oddělena požárními uzávěry EW 30 DP3-C. U obytných buněk se neuplatňuje požadavek na panikovou kliku úniková cesta začíná ve dveřích obytné buňky. Požadovaná šířka únikové cesty z obytných buněk je minimálně 1,10 m a průchod dveřmi smí být zúžen na 0,90 m. Splněno: - schodiště z 3.NP do 1.NP šířka ramene je 2000 mm vyhovuje, - dveře do prostoru schodiště ve 3.NP z obytných buněk dvoukřídlové 1400/2020, otvíravé křídlo musí být 900 mm, smí být otvírání směrem do obytné buňky, - dveře do prostoru schodiště ve 2.NP z obytné buňky do NÚC dveře 900 mm vyhovuje, z NÚC do prostoru schodiště dveře dvoukřídlové 1400/2020, otvíravé křídlo musí být 900 mm, otvírání ve směru úniku do schodiště, E = 6x 1, osob dle ČSN = 33 osob, do prostoru CHÚC vyhovují dveře 1,5 u = 900 mm, - 2.NP zázemí dílny otírání dveří ve směru úniku do schodiště, dveře dvoukřídlové šířky 1400 mm, E = 49 osob, do prostoru CHÚC vyhovují dveře 1,5u = 900 mm, otvírání křídla ve směru úniku, - 1.NP dveře z prostoru jídelny do CHÚC dveře dvoukřídlové šířky 1400mm, E = 66 osob, do prostoru CHÚC vyhovuje 1,5u - otvírání křídla 900 mm ve směru úniku vyhovuje, - 1.NP dveře z prostoru zázemí do CHÚC dveře dvoukřídlové šířky 2400 mm, E = 3 osoby, vyhovuje 1u, bude zajištěno otírání 1,5u = 900 mm, otvírání proti směru úniku musí být otočeno ve směru úniku, ve směru úniku kování dle ČSN EN 179, - dveře na chodbě z 1.NP ven dveře dvoukřídlové 1400/2020, otvírat ve směru úniku, prochází E = 204 osob, na 1u po rovině = 160 osob, požaduje se 1,5 u minimální průchozí šířka dveří na CHÚC musí být 900 mm, ve směru úniku kování dle ČSN EN 1125, - dveře ven z 1.NP dveře dvoukřídlové 1850 mm, prochází 213 osob, únik po schodech dolů, na 1u= 120 osob, požaduje se 2u = 1100 mm otvíravá šířka dveří, ve směru úniku kování dle ČSN EN Dle čl ČSN a 17, odstavec 7) vyhlášky č. 23/2008 Sb. musí být ve stavbě ubytovacího zařízení, kde nevzniká požadavek na vybavení elektrickou požární signalizací, instalováno zařízení autonomní detekce a signalizace. Zařízení autonomní detekce a signalizace musí být umístěno: a) v každém pokoji pro hosty, b) ve společných prostorech, c) v části vedoucí k východu z domu, pokud se nejedná o chráněnou únikovou cestu = na nechráněné únikové cestě před obytnou buňkou ve 2.NP a u výchovů směrem ven. Ing. Jitka Nerudová Strana

27 Požadavek na CHÚC A : - Nosné svislé konstrukce kolem CHÚC jsou z materiálů třídy reakce na oheň A vyhovuje. - Stropní konstrukce nad CHÚC je stávající betonová vyhovuje. - Výtah je součástí CHÚC konstrukce kolem výtahu jsou z materiálů třídy reakce na oheň A vyhovuje. - Elektrické rozvody v prostoru CHÚC budou vedeny v drážkách ve zdivu. - Nové rozvaděče (220V a 25A) v prostoru CHÚC budou v provedení dle čl ČSN stěny rozvaděče EI 30 DP1, uzávěry EI 15 S m DP1. - Stávající rozvaděče v konstrukcích DP1 mohou být ponechány, průzory stávajících rozvaděčů musí být skleněné. - Výtahová šachta je součástí prostoru CHÚC: o klec je určena pouze pro dopravu osob a je z výrobků třídy reakce na oheň A1 až B, o výtah je dle dokumentace bez strojovny nebo musí být strojovna nad výtahovou šachtou, o konstrukce, která ohraničuje prostor šachty včetně dveří, je z konstrukcí DP1, o elektrické kabely budou mít sníženou hořlavost dle ČSN Chráněná úniková cesta bude mít zajištěno přirozené větrání ve všech podlažích. Pro přirozené větrání CHÚC dle čl ČSN je při jednostranném větrání vyhovující otvíratelná plocha okna 1,5 m 2 v každém podlaží. Při větší ploše únikové cesty jak 20 m 2 v podlaží se doporučuje dimenzovat otvory podle této plochy, a to na 7,5% při jednostranném větrání, při příčném větrání lze plochy zmenšit na polovinu: o 3.NP - v projektu jsou v CHÚC tři okna 1660/2735 mm, velikost jednoho otvíravého okna je 4,30 m 2. Směrem do dvora se 2 okna kříží s okny do obytných buněk odstup 625 mm mezi okny, směrem k výtahu se okno kříží s oknem do služebny (kancelář) odstup 625 mm. Posouzení koutových odstupů od obytných buněk k CHÚC ve 3.NP okno z CHÚC se dle čl ČSN nepovažuje za požárně otevřenou plochu odstup se nestanoví okno s balkónovými dveřmi z obytné buňky ve 3.NP směrem k CHÚC je o velikosti 1660/3530: Vstupní data: Celková šířka sálavé plochy: 1660 [mm] Celková výška sálavé plochy: 3530 [mm] Celková emisivita sálavé plochy: 1.0 [-] Procento sálání: 100 [%] Výpočtové požární zatížení (nebo t e): 30 [kg/m 2 ] / [minut] Konstrukční systém objektu: nehořlavý Teplotní režim: Normová teplotní křivka Ing. Jitka Nerudová Strana

28 Výsledky: Předpokládaná teplota požáru: [ C] Nejvyšší hustota tepelného toku (na povrchu sálavé plochy): [kw/m 2 ] Nejvyšší hustota tepelného toku (na okraji sálavé plochy): [kw/m 2 ] Polohový faktor: [-] Kritická hustota tepelného toku: 18.5 [kw/m 2 ] Požadovaná odstupová vzdálenost (max.)k CHÚC: 1.02 [m] koutový odstup mezi CHÚC a obytnou buňkou je maximálně 0,625 m. Okno a dveře budou v otvoru zmenšeny na velikost 1000/3530 mm odstup k CHÚC je potom = 1310 mm vyhovuje, CHÚC není ohrožena Požadovaná odstupová vzdálenost pro okno 1000/3530 mm je d = 0,680 mm vyhovuje. Úprava okna s balkónovými dveřmi bude provedena u místností č. 303 a 323 ve 3.NP okno s dveřmi 16600/3530 mm zmenšit směrem k CHÚC na 1000/3530 mm. Posouzení koutového odstupu od okna služebny k CHÚC ve 3.NP okno z CHÚC se dle čl ČSN nepovažuje za požárně otevřenou plochu odstup se nestanoví okno ze služebny ve 3.NP směrem k CHÚC je o velikosti 1660/2735 mm: Vstupní data: Celková šířka sálavé plochy: 1660 [mm] Celková výška sálavé plochy: 2735 [mm] Celková emisivita sálavé plochy: 1.0 [-] Procento sálání: 100 [%] Výpočtové požární zatížení (nebo t e): [kg/m 2 ] / [minut] Konstrukční systém objektu: nehořlavý Teplotní režim: Normová teplotní křivka Výsledky: Předpokládaná teplota požáru: [ C] Nejvyšší hustota tepelného toku (na povrchu sálavé plochy): 64.1 [kw/m 2 ] Nejvyšší hustota tepelného toku (na okraji sálavé plochy): [kw/m 2 ] Polohový faktor: [-] Kritická hustota tepelného toku: 18.5 [kw/m 2 ] Požadovaná odstupová vzdálenost (max.): 0.63 [m]< 0,640 m vyhovuje, koutový odstup je dodržen, okno v CHÚC ve 3.NP není ohroženo. o 2.NP - v projektu 3 okna 1660/2735 mm, velikost jednoho otvíravého okna je 4,30 m 2. Směrem do dvora se 2 okna kříží s okny do obytných buněk odstup 625 mm, směrem k výtahu se okno kříží s oknem ze zázemí odstup 625 mm. Posouzení koutového odstupu od obytné buňky k CHÚC ve 2.NP okno z CHÚC se dle čl ČSN nepovažuje za požárně otevřenou plochu odstup se nestanoví okno s balkónovými dveřmi z obytné buňky ve 3.NP směrem k CHÚC je o velikosti 1660/3530: Vstupní data: Celková šířka sálavé plochy: 1660 [mm] Celková výška sálavé plochy: 3530 [mm] Celková emisivita sálavé plochy: 1.0 [-] Procento sálání: 100 [%] Výpočtové požární zatížení (nebo t e): 30 [kg/m 2 ] / [minut] Konstrukční systém objektu: nehořlavý Teplotní režim: Normová teplotní křivka Ing. Jitka Nerudová Strana

29 Výsledky: Předpokládaná teplota požáru: [ C] Nejvyšší hustota tepelného toku (na povrchu sálavé plochy): [kw/m 2 ] Nejvyšší hustota tepelného toku (na okraji sálavé plochy): [kw/m 2 ] Polohový faktor: [-] Kritická hustota tepelného toku: 18.5 [kw/m 2 ] Požadovaná odstupová vzdálenost (max.)k CHÚC: 1.02 [m] koutový odstup mezi CHÚC a obytnou buňkou je maximálně 0,625 m. Okno a dveře budou v otvoru zmenšeny na velikost 1000/3530 mm odstup k CHÚC je potom = 1310 mm vyhovuje, CHÚC není ohrožena Požadovaná odstupová vzdálenost pro okno 1000/3530 mm je d = 0,680 mm vyhovuje. Úprava okna s balkónovými dveřmi bude provedena u místnosti č ve 2.NP okno s dveřmi 1660/3530 mm zmenšit směrem k CHÚC na 1000/3530 mm. Posouzení koutového odstupu od N 2.04 k CHÚC ve 2.NP okno z CHÚC se dle čl ČSN nepovažuje za požárně otevřenou plochu odstup se nestanoví okno z PÚ N 2.04 ve 2.NP směrem k CHÚC je o velikosti 1660/2735 mm: Vstupní data: Celková šířka sálavé plochy: 1660 [mm] Celková výška sálavé plochy: 2735 [mm] Celková emisivita sálavé plochy: 1.0 [-] Procento sálání: 100 [%] Výpočtové požární zatížení (nebo t e): 49 [kg/m 2 ] / [minut] Konstrukční systém objektu: nehořlavý Teplotní režim: Normová teplotní křivka Výsledky: Předpokládaná teplota požáru: [ C] Nejvyšší hustota tepelného toku (na povrchu sálavé plochy): [kw/m 2 ] Nejvyšší hustota tepelného toku (na okraji sálavé plochy): [kw/m 2 ] Polohový faktor: [-] Kritická hustota tepelného toku: 18.5 [kw/m 2 ] Požadovaná odstupová vzdálenost (max.): 1.19 [m] > skutečný odstup je 0,625 m, nevyhovuje, bude provedena úprava okna na šířku 1000 mm a stěna v šířce 660 mm bude dozděna na celou tl. zdiva, potom je mezi okny vzdálenost 625 mm mm = 1285 mm vyhovuje. ověření koutového odstupu pro okno 1000/2735 mm d = 0,83 m - vyhovuje Úprava okna bude provedena u místnosti č a u místnosti č.2.21 ve 2.NP okno 1660/2735 mm zmenšit směrem k CHÚC na 1000/2735 mm. o 1.NP do dvora dvě okna 1660/2735 mm, velikost jednoho otvíravého okna je 4,30 m 2. Směrem do dvora se 2 okna kříží s okny do zázemí (jídelna, přístup k prádelně). Směrem k výtahu je okno s balkónovými dveřmi, okno se kříží s oknem ze sousedního PÚ, mezi okny maximálně 240 mm proluka. Posouzení koutového odstupu od místnosti 1.17 k CHÚC v 1.NP okno z CHÚC se dle čl ČSN nepovažuje za požárně otevřenou plochu odstup se nestanoví okno z místnosti 1.17 v 1.NP směrem k CHÚC je o velikosti 1660/2735 mm: Vstupní data: Celková šířka sálavé plochy: 1660 [mm] Celková výška sálavé plochy: 2735 [mm] Celková emisivita sálavé plochy: 1.0 [-] Procento sálání: 100 [%] Ing. Jitka Nerudová Strana

30 Výpočtové požární zatížení (nebo t e): [kg/m 2 ] / [minut] Konstrukční systém objektu: nehořlavý Teplotní režim: Normová teplotní křivka Výsledky: Předpokládaná teplota požáru: [ C] Nejvyšší hustota tepelného toku (na povrchu sálavé plochy): [kw/m 2 ] Nejvyšší hustota tepelného toku (na okraji sálavé plochy): [kw/m 2 ] Polohový faktor: [-] Kritická hustota tepelného toku: 18.5 [kw/m 2 ] Požadovaná odstupová vzdálenost (max.): 0.71 [m] > 0,240 mm nevyhovuje, okno musí být upraveno na šířku 1000/2735 mm, koutový odstup potom bude 0,24 + 0,66 = 0,90 m. vyhovuje. Ověření koutového odstupu pro okno 1000/2735 mm d = 0,49 m - vyhovuje Úprava okna bude provedena u místnosti č v 1.NP okno1660/2735 mm zmenšit směrem k CHÚC na 1000/2735 mm. Posouzení koutového odstupu od místnosti 1.20 k CHÚC v 1.NP okno z CHÚC se dle čl ČSN nepovažuje za požárně otevřenou plochu odstup se nestanoví okno z místnosti 1.20 v 1.NP směrem k CHÚC je o velikosti 1660/2735 mm: Vstupní data: Celková šířka sálavé plochy: 1660 [mm] Celková výška sálavé plochy: 2735 [mm] Celková emisivita sálavé plochy: 1.0 [-] Procento sálání: 100 [%] Výpočtové požární zatížení (nebo t e): [kg/m 2 ] / [minut] Konstrukční systém objektu: nehořlavý Teplotní režim: Normová teplotní křivka Výsledky: Předpokládaná teplota požáru: [ C] Nejvyšší hustota tepelného toku (na povrchu sálavé plochy): [kw/m 2 ] Nejvyšší hustota tepelného toku (na okraji sálavé plochy): [kw/m 2 ] Polohový faktor: [-] Kritická hustota tepelného toku: 18.5 [kw/m 2 ] Požadovaná odstupová vzdálenost (max.): 0.71 [m] > 0,425 mm nevyhovuje, okno musí být upraveno na šířku 1000/2735 mm, koutový odstup potom bude 0, ,66 = 1,085 m, vyhovuje. Ověření koutového odstupu pro okno 1000/2735 mm d = 0,49 m - vyhovuje Úprava okna bude provedena u místnosti č v 1.NP okno1660/2735 mm zmenšit směrem k CHÚC na 1000/2735 mm. Posouzení koutového odstupu od místnosti 1.04 k CHÚC v 1.NP okno z CHÚC se dle čl ČSN nepovažuje za požárně otevřenou plochu odstup se nestanoví okno z místnosti 1.04 v 1.NP směrem k CHÚC je o velikosti 1660/2735 mm: Vstupní data: Celková šířka sálavé plochy: 1660 [mm] Celková výška sálavé plochy: 2735 [mm] Celková emisivita sálavé plochy: 1.0 [-] Procento sálání: 100 [%] Výpočtové požární zatížení (nebo t e): [kg/m 2 ] / [minut] Konstrukční systém objektu: nehořlavý Teplotní režim: Normová teplotní křivka Ing. Jitka Nerudová Strana
