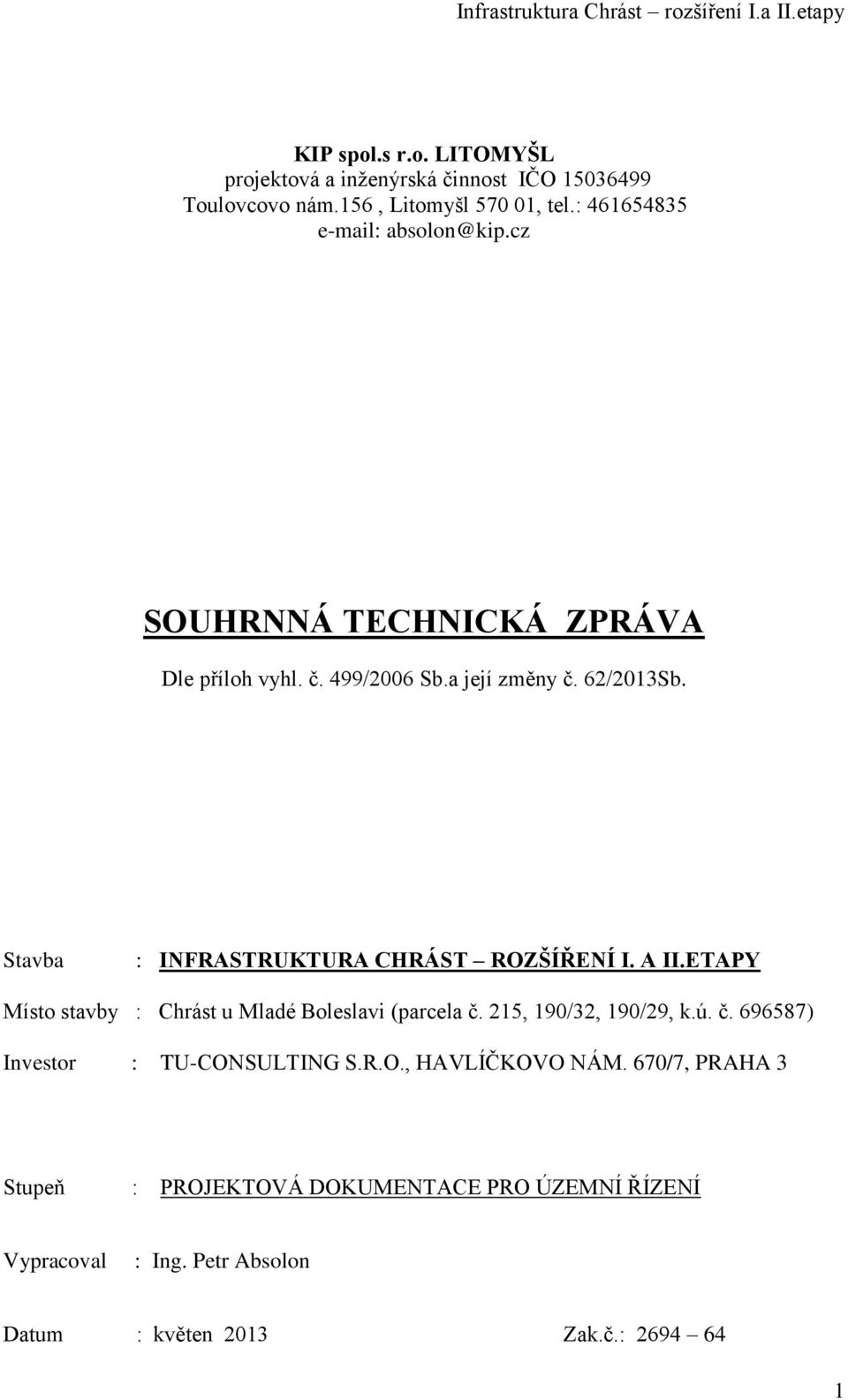

1 KIP spol.s r.o. LITOMYŠL projektová a inženýrská činnost IČO Toulovcovo nám.156, Litomyšl , tel.: absolon@kip.cz SOUHRNNÁ TECHNICKÁ ZPRÁVA Dle příloh vyhl. č. 499/2006 Sb.a její změny č. 62/2013Sb. Stavba : INFRASTRUKTURA CHRÁST ROZŠÍŘENÍ I. A II.ETAPY Místo stavby : Chrást u Mladé Boleslavi (parcela č. 215, 190/32, 190/29, k.ú. č ) Investor : TU-CONSULTING S.R.O., HAVLÍČKOVO NÁM. 670/7, PRAHA 3 Stupeň : PROJEKTOVÁ DOKUMENTACE PRO ÚZEMNÍ ŘÍZENÍ Vypracoval : Ing. Petr Absolon Datum : květen 2013 Zak.č.:

2 Obsah: B Souhrnná technická zpráva B.1 Popis území stavby a) charakteristika stavebního pozemku, b) výčet a závěry provedených průzkumů a rozborů (geologický, hydrogeologický,stavebně historický průzkum ) c) stávající ochranná a bezpečnostní pásma, d) poloha vzhledem k záplavovému území, poddolovanému území apod., e) vliv stavby na okolní stavby a pozemky,ochrana okolí, vliv stavby na odtok. poměry v území, f) požadavky na asanace, demolice, kácení dřevin, g) požadavky na maximální zábory zemědělského půdního fondu nebo pozemků určených k plnění funkce lesa h) územně technické podmínky (zejména možnost napojení na stáv.dopravní a tech. infrastrukturu), i) věcné a časové vazby stavby, podmiňující, vyvolané, související investice. B.2 Celkový popis stavby B.2.1 Účel užívání stavby, základní kapacity funkčních jednotek B.2.2 Celkové urbanistické a architektonické řešení a) urbanismus - územní regulace, kompozice prostorového řešení, b) architektonické řešení - kompozice tvarového řešení, materiálové a barevné řešení. B.2.3 Dispoziční a provozní řešení, technologie výroby B.2.4 Bezbariérové užívání stavby B.2.5 Bezpečnost při užívání stavby B.2.6 Základní technický popis staveb B.2.7 Technická a technologická zařízení Zásady řešení zařízení, potřeby a spotřeby rozhodujících médií. B.2.8 Požárně bezpečnostní řešení a) výpočet a posouzení odstupových vzdáleností a vymezení požárně nebezpečných prostorů, b) zajištění potřebného množství požární vody, popřípadě jiného hasiva, c) předpokládané vybavení stavby vyhrazenými požárně bezpečnostními zařízeními včetně stanovení požadavků pro provedení stavby, d) zhodnocení přístupových komunikací a nástupních ploch pro požární techniku včetně možnosti provedení zásahu jednotek požární ochrany. B.2.9 Zásady hospodaření s energiemi Kritéria tepelně technického hodnocení. B.2.10 Hygienické požadavky na stavby, požadavky na pracovní a komunální prostředí Zásady řešení parametrů stavby (větrání, vytápění, osvětlení, zásobování vodou, odpadů apod.) a dále zásady řešení vlivu stavby na okolí (vibrace, hluk, prašnost apod.). B.2.11 Zásady ochrany stavby před negativními účinky vnějšího prostředí Pronikání radonu z podloží, bludné proudy, seizmicita, hluk, protipovodňová opatření apod. B.3 Připojení na technickou infrastrukturu a) napojovací místa technické infrastruktury, přeložky, b) připojovací rozměry, výkonové kapacity a délky. B.4 Dopravní řešení a) popis dopravního řešení, b) napojení území na stávající dopravní infrastrukturu, c) doprava v klidu. B.5 Řešení vegetace a souvisejících terénních úprav B.6 Popis vlivů stavby na životní prostředí a jeho ochrana a) vliv na životní prostředí - ovzduší, hluk, voda, odpady a půda, b) vliv na přírodu a krajinu (ochrana dřevin, ochrana památných stromů, ochrana rostlin a živočichů apod.), zachování ekologických funkcí a vazeb v krajině, c) vliv na soustavu chráněných území Natura 2000, d) návrh zohlednění podmínek ze závěru zjišťovacího řízení nebo stanoviska EIA, e) navrhovaná ochranná a bezpečnostní pásma, rozsah omezení a podmínky ochrany podle jiných právních předpisů. B.7 Ochrana obyvatelstva Splnění základních požadavků z hlediska plnění úkolů ochrany obyvatelstva. B.8 Zásady organizace výstavby a) napojení staveniště na stávající dopravní a technickou infrastrukturu, b) ochrana okolí staveniště a požadavky na související asanace, demolice, kácení dřevin, c) maximální zábory pro staveniště (dočasné / trvalé), d) bilance zemních prací, požadavky na přísun nebo deponie zemin. 2

3 B.1 Popis území stavby a) charakteristika stavebního pozemku Území je nezastavěné a zahrnuje mírně svažité travnaté pozemky s keřovým porostem a drobnými náletovými dřevinami. Lokalita se nachází v sousedství přírodního parku Sahara za stávajícím vodojemem a ulicemi Borová a ul. Vohánkové. Pozemek ve vlastnictví investora. b) výčet a závěry provedených průzkumů a rozborů (geologický průzkum, hydrogeologický průzkum, stavebně historický průzkum apod.) Průzkumy v tomto stupni nebyly prováděny. Před realizací jednotlivých RD je nutno ověřit základové podmínky. Dle místních poznatků lze očekávat jednoduché základové poměry. Hladina podzemní vody by neměla být zastižena. c) stávající ochranná a bezpečnostní pásma Zahrnují pásma nových sítí, které jsou rozepsány v jednotlivých vyjádřeních správců. Stávající sítě v zájmovém území nejsou. d) poloha vzhledem k záplavovému území, poddolovanému území apod. Lokalita není v záplavovém ani poddolovaném území. e) vliv stavby na okolní stavby a pozemky, ochrana okolí, vliv stavby na odtokové poměry v území Během výstavby je zhotovitel povinen používat pouze techniku v řádném technickém stavu, respektovat noční klid (předpokládá se práce v jedné směně). Použité technické prostředky musí plně respektovat parametry stávajících místních komunikací, aby nedošlo k jejich poškození. Komunikace musí zůstat čisté a nesmí být na nich omezován provoz. Po dokončení stavby by realizovaná stavba neměla mít již žádný negativní účinek na své okolí. Ze střech bude dešťová voda zasakována přímo na pozemku a dešťové vody z komunikací budou svedeny do jednotné kanalizace. f) požadavky na asanace, de molice, kácení dřevin V prostoru výstavby budou vykáceny drobné náletové dřeviny. g) požadavky na maximální zábory zemědělského půdního fondu nebo pozemků určených k plnění funkce lesa (dočasné / trvalé), Trvalý zábor ze zemědělského půdního fondu bude 2303m 3. h) územně technické podmínky (zejména možnost napojení na stávající dopravní a technickou infrastrukturu) Napojení komunikace bude v rozsahu stávajících komunikací I.a II. etapy a bude ukončeno obratišti. Napojení sítí bude také v jednotlivých čtyřech úsecích rozšíření IaII.etapy na stávající provedené sítě. Jedná se o napojení veřejného osvětlení, optické datové sítě, kabelů elektro, plynovodu, vodovodu a kanalizace. Regulace funkčního využití: - území je vyhrazené pro bydlení v RD, s vyloučením výrobní činnosti, která by ovlivňovala okolí sousedních domů. (výroba, servisní služby, ustájení hospod.zvířat apod.).přípustné jsou podnikatelské aktivity, realizovatelné v RD (ordinace, atelier, krejčovské a kadeřnické služby). 3

4 Regulace prostorového uspořádání: - stavební čára závazná pro umístění průčelí RD ve vztahu k přední hranici parcely u komunikace, ze které je na parcelu přístup je určena min. 6,0 m - regulační čára je max. nejbližší poloha RD od boční hranice, od sousední parcely 3,0 m na stíněné straně a 4,0m na slunečné straně (zabezpečení min.vzdál. mezi RD 7,0m) a od zadní a krajní hranice 4,0 m (alt. 3,5m viz výkres C2). - dvoupodlažní RD s využitelným podkrovím se šikmou střechou s výškou okap. římsy max. 6,0m, míra zastavění parcely max. 15% (platí pro hlavní objekt), na každé parcele budou min.2 parkovací místa pro osob.auta (vč.garáže) - v případě zájmu o ploché střechy, případně jinou orientaci domu doporučujeme vytvářet skupiny min. 3 RD se shodným objemovým řešením (počet podlaží tvar střechy. Dodržení tohoto doporučení při současné neznalosti představ jednotl. budoucích stavebníků vyžaduje součinnost obce, příp. zpracovatele tohoto zastavovacího plánu se stavebním úřadem. Regulace pohledová: - barevnost vnějších pohled. prvků RD bude navržena při stavebním řízení, nejsou preferovány žádné barvy, doporučuje se používat tlumené odstíny, - oplocení lehké s výškou do 1,5m, vylučují se masivní neprůhledné bariery (zdi), optimální řešení je oplocení dřevěné, pletivo event. živý plot, nevylučuje se ponechání hranice parcely bez oplocení. Další regulační podmínky pro doplňkové stavby a příp.odlišnosti od uvedených regulačních podmínek se určí individuelně při stavebním řízení. i) věcné a časové vazby stavby, podmiňující, vyvolané, související investice Stavba rozšíření zóny bydlení logicky navazuje na stávající výstavbu infrastruktury, tzn. že, po dokončení již povolených akcí I.a II.etapy bude následovat výše uvedená výstavba. B.2 Celkový popis stavby B.2.1 Účel užívání stavby, základní kapacity funkčních jednotek Jedná se o rozšíření infrastruktury pro zónu bydlení dalších 14rodinných domů v lokalitě Chrást u Mladé Boleslavi- Sahara. celkem komunikace 1430m 2 celkem vjezdy a chodníky 169m 2 celkem stavební parcely 13306m 2 B.2.2 Celkové urbanistické a architektonické řešení a) urbanismus - územní regulace, kompozice prostorového řešení Kompozice prostorového řešení jednotl. parcel vychází ze schválené studie rozvoje v lokalitě Chrást- Sahara a z již vybudované infrastruktury v I.a II. etapě výstavby. b) architektonické řešení - kompozice tvarového řešení, materiálové a barevné řešení Infrastruktura zahrnuje standardní asfaltové povrchy a přírodní šedé dlažby chodníků se zvýrazněnými pásy pro nevidomé osoby. Dále provedení plastových alt. betonových kompaktních sdružených pilířů sladěných v jeden celek, jak pro plyn tak pro elektřinu. Bezpečnostní odstupy š. 0,5m podél komunikace budou obsypány kačírkem případně řešeny 4

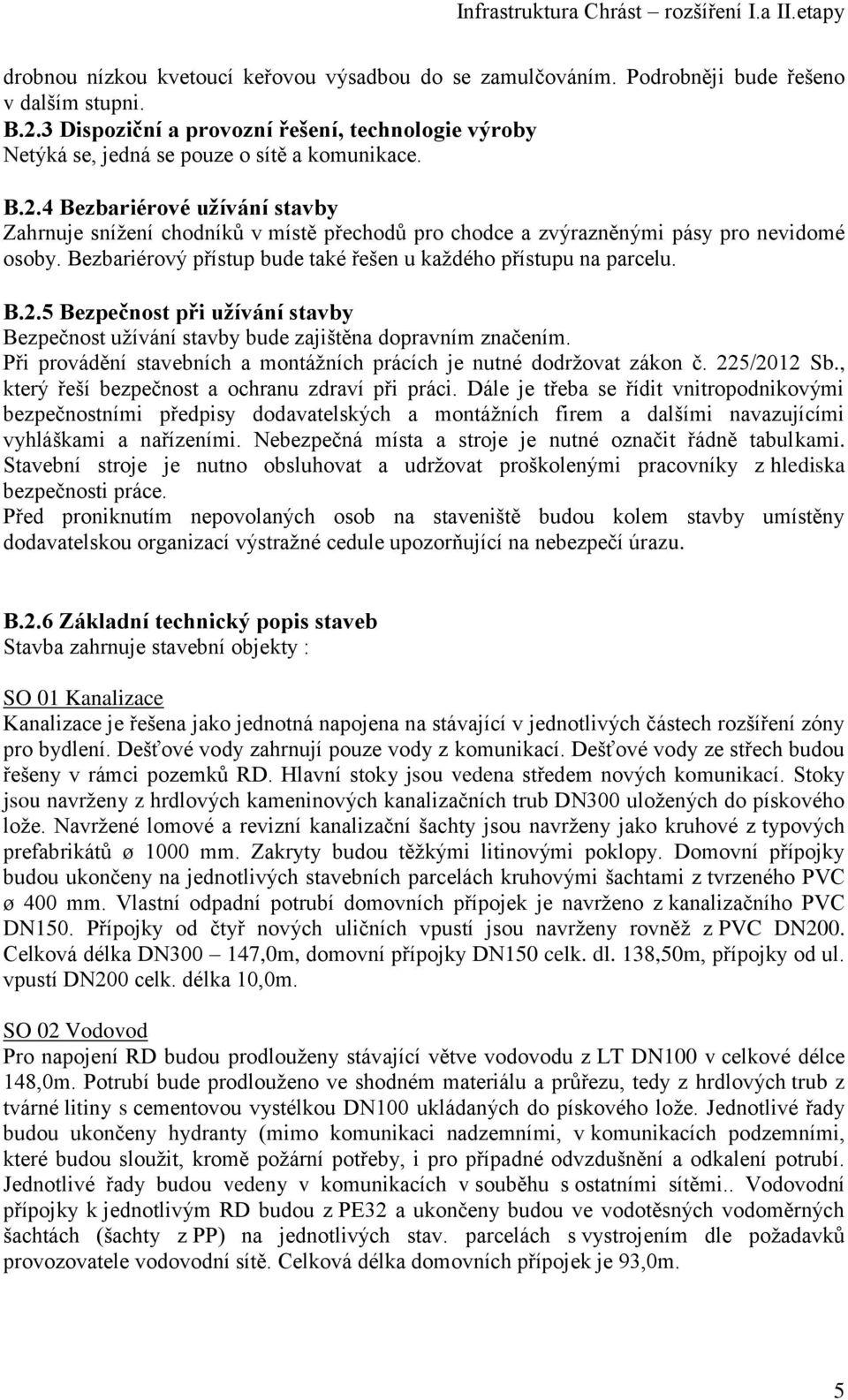

5 drobnou nízkou kvetoucí keřovou výsadbou do se zamulčováním. Podrobněji bude řešeno v dalším stupni. B.2.3 Dispoziční a provozní řešení, technologie výroby Netýká se, jedná se pouze o sítě a komunikace. B.2.4 Bezbariérové užívání stavby Zahrnuje snížení chodníků v místě přechodů pro chodce a zvýrazněnými pásy pro nevidomé osoby. Bezbariérový přístup bude také řešen u každého přístupu na parcelu. B.2.5 Bezpečnost při užívání stavby Bezpečnost užívání stavby bude zajištěna dopravním značením. Při provádění stavebních a montážních prácích je nutné dodržovat zákon č. 225/2012 Sb., který řeší bezpečnost a ochranu zdraví při práci. Dále je třeba se řídit vnitropodnikovými bezpečnostními předpisy dodavatelských a montážních firem a dalšími navazujícími vyhláškami a nařízeními. Nebezpečná místa a stroje je nutné označit řádně tabulkami. Stavební stroje je nutno obsluhovat a udržovat proškolenými pracovníky z hlediska bezpečnosti práce. Před proniknutím nepovolaných osob na staveniště budou kolem stavby umístěny dodavatelskou organizací výstražné cedule upozorňující na nebezpečí úrazu. B.2.6 Základní technický popis staveb Stavba zahrnuje stavební objekty : SO 01 Kanalizace Kanalizace je řešena jako jednotná napojena na stávající v jednotlivých částech rozšíření zóny pro bydlení. Dešťové vody zahrnují pouze vody z komunikací. Dešťové vody ze střech budou řešeny v rámci pozemků RD. Hlavní stoky jsou vedena středem nových komunikací. Stoky jsou navrženy z hrdlových kameninových kanalizačních trub DN300 uložených do pískového lože. Navržené lomové a revizní kanalizační šachty jsou navrženy jako kruhové z typových prefabrikátů ø 1000 mm. Zakryty budou těžkými litinovými poklopy. Domovní přípojky budou ukončeny na jednotlivých stavebních parcelách kruhovými šachtami z tvrzeného PVC ø 400 mm. Vlastní odpadní potrubí domovních přípojek je navrženo z kanalizačního PVC DN150. Přípojky od čtyř nových uličních vpustí jsou navrženy rovněž z PVC DN200. Celková délka DN ,0m, domovní přípojky DN150 celk. dl. 138,50m, přípojky od ul. vpustí DN200 celk. délka 10,0m. SO 02 Vodovod Pro napojení RD budou prodlouženy stávající větve vodovodu z LT DN100 v celkové délce 148,0m. Potrubí bude prodlouženo ve shodném materiálu a průřezu, tedy z hrdlových trub z tvárné litiny s cementovou vystélkou DN100 ukládaných do pískového lože. Jednotlivé řady budou ukončeny hydranty (mimo komunikaci nadzemními, v komunikacích podzemními, které budou sloužit, kromě požární potřeby, i pro případné odvzdušnění a odkalení potrubí. Jednotlivé řady budou vedeny v komunikacích v souběhu s ostatními sítěmi.. Vodovodní přípojky k jednotlivým RD budou z PE32 a ukončeny budou ve vodotěsných vodoměrných šachtách (šachty z PP) na jednotlivých stav. parcelách s vystrojením dle požadavků provozovatele vodovodní sítě. Celková délka domovních přípojek je 93,0m. 5

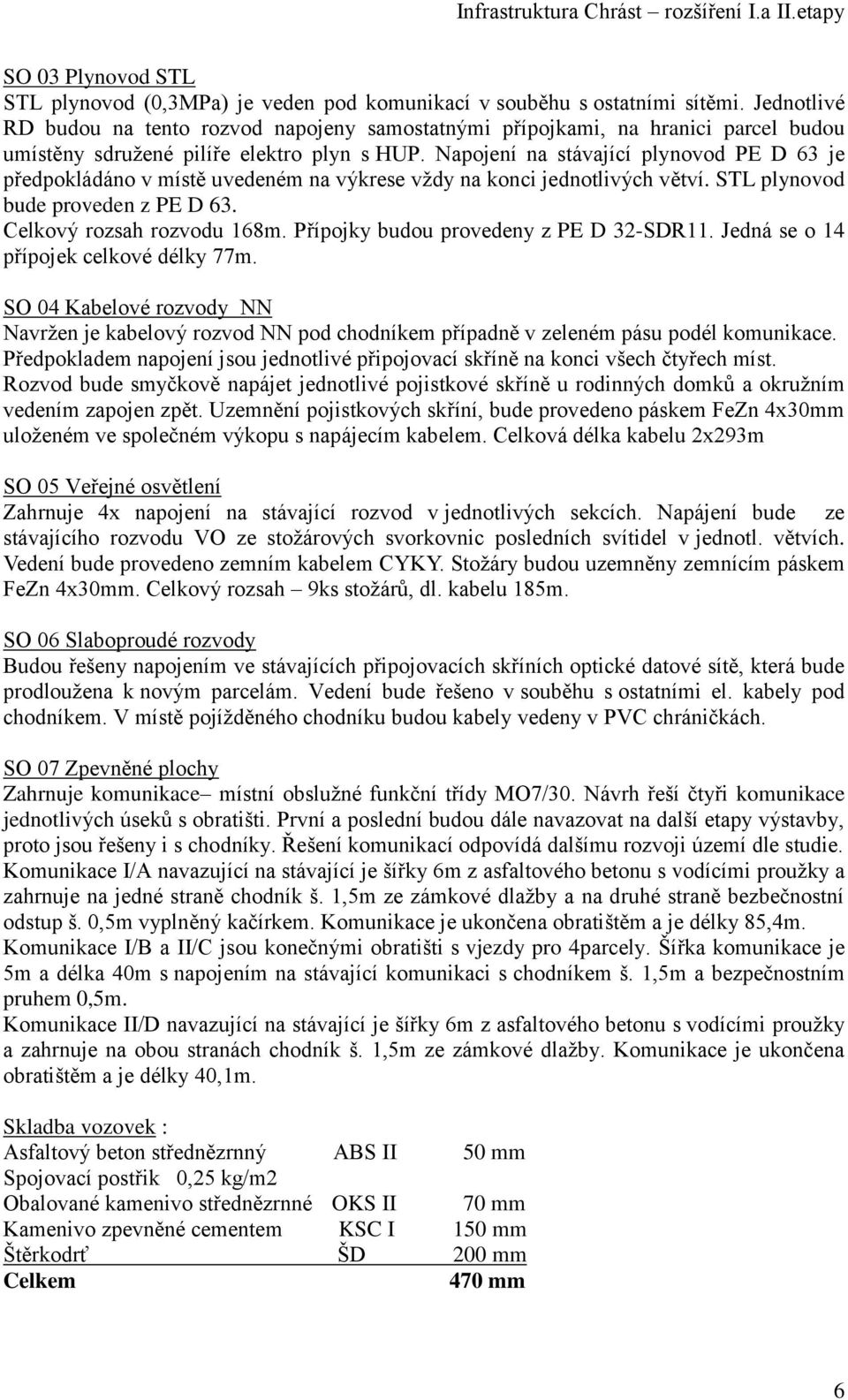

6 SO 03 Plynovod STL STL plynovod (0,3MPa) je veden pod komunikací v souběhu s ostatními sítěmi. Jednotlivé RD budou na tento rozvod napojeny samostatnými přípojkami, na hranici parcel budou umístěny sdružené pilíře elektro plyn s HUP. Napojení na stávající plynovod PE D 63 je předpokládáno v místě uvedeném na výkrese vždy na konci jednotlivých větví. STL plynovod bude proveden z PE D 63. Celkový rozsah rozvodu 168m. Přípojky budou provedeny z PE D 32-SDR11. Jedná se o 14 přípojek celkové délky 77m. SO 04 Kabelové rozvody NN Navržen je kabelový rozvod NN pod chodníkem případně v zeleném pásu podél komunikace. Předpokladem napojení jsou jednotlivé připojovací skříně na konci všech čtyřech míst. Rozvod bude smyčkově napájet jednotlivé pojistkové skříně u rodinných domků a okružním vedením zapojen zpět. Uzemnění pojistkových skříní, bude provedeno páskem FeZn 4x30mm uloženém ve společném výkopu s napájecím kabelem. Celková délka kabelu 2x293m SO 05 Veřejné osvětlení Zahrnuje 4x napojení na stávající rozvod v jednotlivých sekcích. Napájení bude ze stávajícího rozvodu VO ze stožárových svorkovnic posledních svítidel v jednotl. větvích. Vedení bude provedeno zemním kabelem CYKY. Stožáry budou uzemněny zemnícím páskem FeZn 4x30mm. Celkový rozsah 9ks stožárů, dl. kabelu 185m. SO 06 Slaboproudé rozvody Budou řešeny napojením ve stávajících připojovacích skříních optické datové sítě, která bude prodloužena k novým parcelám. Vedení bude řešeno v souběhu s ostatními el. kabely pod chodníkem. V místě pojížděného chodníku budou kabely vedeny v PVC chráničkách. SO 07 Zpevněné plochy Zahrnuje komunikace místní obslužné funkční třídy MO7/30. Návrh řeší čtyři komunikace jednotlivých úseků s obratišti. První a poslední budou dále navazovat na další etapy výstavby, proto jsou řešeny i s chodníky. Řešení komunikací odpovídá dalšímu rozvoji území dle studie. Komunikace I/A navazující na stávající je šířky 6m z asfaltového betonu s vodícími proužky a zahrnuje na jedné straně chodník š. 1,5m ze zámkové dlažby a na druhé straně bezbečnostní odstup š. 0,5m vyplněný kačírkem. Komunikace je ukončena obratištěm a je délky 85,4m. Komunikace I/B a II/C jsou konečnými obratišti s vjezdy pro 4parcely. Šířka komunikace je 5m a délka 40m s napojením na stávající komunikaci s chodníkem š. 1,5m a bezpečnostním pruhem 0,5m. Komunikace II/D navazující na stávající je šířky 6m z asfaltového betonu s vodícími proužky a zahrnuje na obou stranách chodník š. 1,5m ze zámkové dlažby. Komunikace je ukončena obratištěm a je délky 40,1m. Skladba vozovek : Asfaltový beton střednězrnný ABS II 50 mm Spojovací postřik 0,25 kg/m2 Obalované kamenivo střednězrnné OKS II 70 mm Kamenivo zpevněné cementem KSC I 150 mm Štěrkodrť ŠD 200 mm Celkem 470 mm 6

7 Skladba chodníků (vjezdů): Zámková dlažba DL 60 mm(80mm) Lože L 30 mm Kamenivo zpevněné cementem KSC I 100 mm(150mm) Štěrkodrť ŠD 150 mm Celkem 340 mm (410mm) SO 08 Venkovní úpravy Jedná se o ozelenění trávníkem okolí komunikace a úprava terénu u obratišť a mezi parcelami, kde nebude chodník. Dále bude proveden zásyp kačírkem v místě bezpečnostního odstupu š. 0,5m. Alternativou místo kačírku bude výsadba drobných nízkých keřů se zamulčováním borkou. B.2.7 Technická a technologická zařízení Zásady řešení zařízení, potřeby a spotřeby rozhodujících médií. Technologická zařízení se nevyskytují a technická zařízení resp. sítě a jejich potřeby jsou popsány v předchozích kapitolách. B.2.8 Požárně bezpečnostní řešení Posouzení technických podmínek požární ochrany: a) výpočet a posouzení odstupových vzdáleností a vymezení požárně nebezpečných prostorů xxx b) zajištění potřebného množství požární vody, popřípadě jiného hasiva xxxx c) předpokládané vybavení stavby vyhrazenými požárně bezpečnostními zařízeními včetně stanovení požadavků pro provedení stavby xxxx d) zhodnocení přístupových komunikací a nástupních ploch pro požární techniku včetně možnosti provedení zásahu jednotek požární ochrany. xxxx B.2.9 Zásady hospodaření s energiemi Kritéria tepelně technického hodnocení. U této stavby není třeba řešit tepelně technické posouzení. B.2.10 Hygienické požadavky na stavby, požadavky na pracovní a komunální prostředí Zásady řešení parametrů stavby (větrání, vytápění, osvětlení, zásobování vodou, odpadů apod.) a dále zásady řešení vlivu stavby na okolí (vibrace, hluk, prašnost apod.) Z hlediska povahy stavby nejsou řešeny hygienické požadavky ani požadavky na pracovní prostředí. Osvětlení, splaškové odpadní vody a zásobování vodou je popsáno v předchozích kapitolách. V průběhu výstavby dojde na dobu nezbytně nutnou ke zvýšené frekvence automobilové dopravy zajišťující vlastní stavební činnost a s tím související zvýšenou prašnost, zvýšení hladiny hluku, znečištění apod. Z důvodu výše uvedeného je třeba, aby zhotovitel využíval přístupových tras pokud možno mimo stávající zástavbu a používal vhodné a technicky způsobilé mechanizační prostředky. 7

8 Veškeré odpady z činnosti při stavbě vzniklé je nutno likvidovat na k tomu určených místech a takovéto chování dokladovat objednateli a dalším kompetentním orgánům, které si to vyžádaly, či vyžádají. Splaškové odpadní vody budou odvedeny do jednotné splaškové kanalizace. B.2.11 Zásady ochrany stavby před negativními účinky vnějšího prostředí Pronikání radonu z podloží, bludné proudy, seizmicita, hluk, protipovodňová opatření apod. Nejvyšší přípustné hodnoty hluku jsou určovány podle polohy a povahy stavby. Toto ovlivnění na této stavbě nepřichází v úvahu. Nebudou používány stavební materiály s hmotnostní aktivitou větší než 120 Bq/kg. B.3 Připojení na technickou infrastrukturu a) napojovací místa technické infrastruktury, přeložky Viz kapitola v popisu jednotlivých objektů. b) připojovací rozměry, výkonové kapacity a délky. Viz kapitola v popisu jednotlivých objektů. B.4 Dopravní řešení a) popis dopravního řešení Dopravní řešení zahrnuje místní komunikace a chodníky napojené na stávající. Podrobněji řeší kapitola Přístup do centra je možný po výše uvedených komunikacích. Totéž platí i o návaznosti na autobusovou dopravu. Komunikace je navržena na konci s rozšířením pro otočení vozidel. b) napojení území na stávající dopravní infrastrukturu Napojení je řešeno přes stávající místní komunikace dále do ulice Borová a B. Vohánkové c) doprava v klidu Parkování osobních automobilů je řešeno na parcelách jednotlivých majitelů. B.5 Řešení vegetace a souvisejících terénních úprav Jedná se o ozelenění trávníkem okolí komunikace a úprava terénu u obratišť a mezi parcelami, kde nebude chodník. Dále bude proveden zásyp kačírkem v místě bezpečnostního odstupu š. 0,5m. Alternativou místo kačírku bude výsadba drobných nízkých keřů se zamulčováním borkou. B.6 Popis vlivů stavby na životní prostředí a jeho ochrana a) vliv na životní prostředí - ovzduší, hluk, voda, odpady a půda Řešené území nepatří do oblasti se zvláštní ochranou. Nevyskytuje se úlet látek, uvedených v seznamu látek v příloze 1, které znečišťují ovzduší. Stavba vytváří únosné zatížení území navrženou stavbou a činností, při které nedojde k poškození životního prostředí ani nebudou vytvořeny negativní vlivy zdravotní, sociální a ekologické na obyvatelstvo. b) vliv na přírodu a krajinu (ochrana dřevin, ochrana památných stromů, ochrana rostlin a živočichů apod.), zachování ekologických funkcí a vazeb v krajině 8

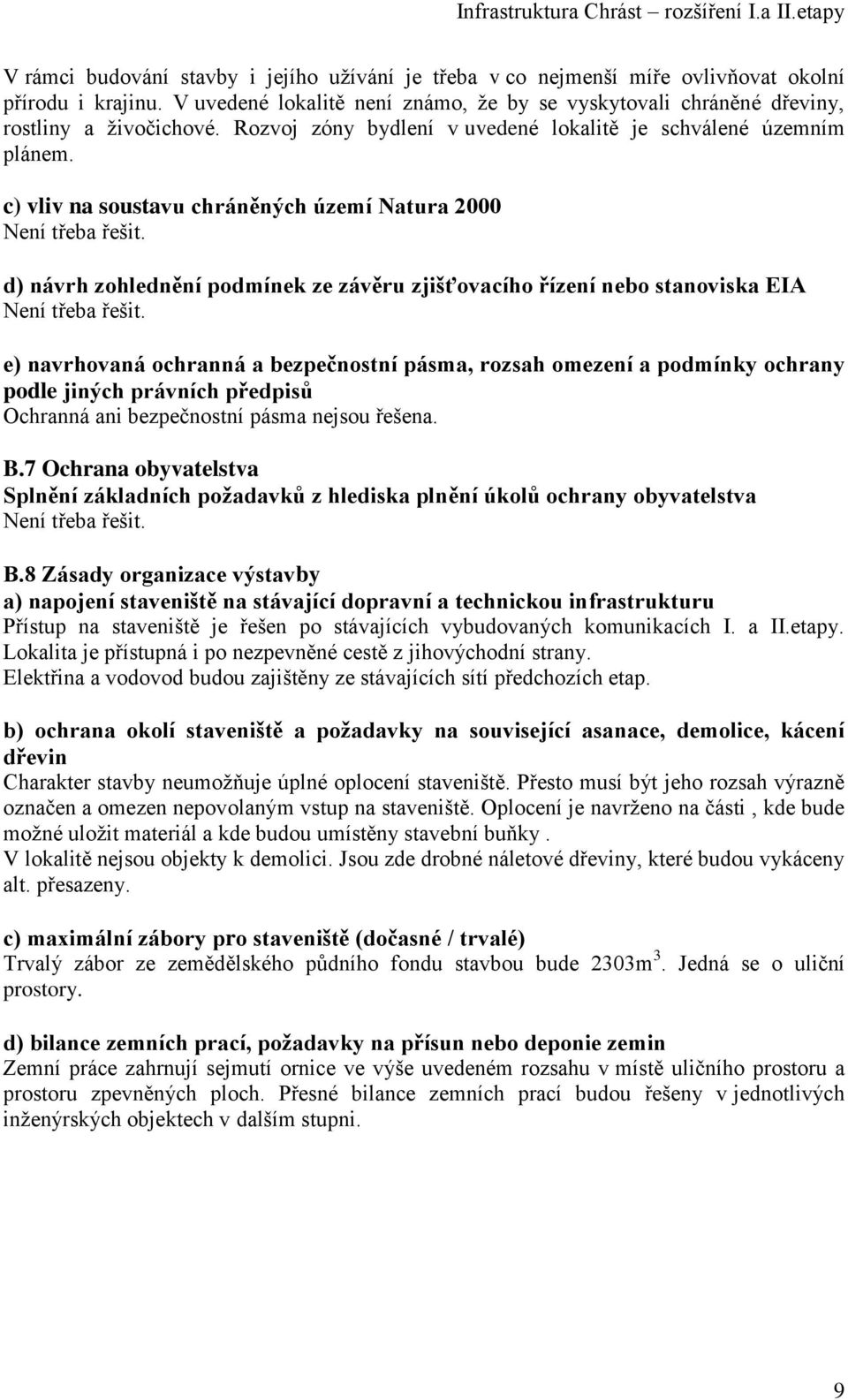

9 V rámci budování stavby i jejího užívání je třeba v co nejmenší míře ovlivňovat okolní přírodu i krajinu. V uvedené lokalitě není známo, že by se vyskytovali chráněné dřeviny, rostliny a živočichové. Rozvoj zóny bydlení v uvedené lokalitě je schválené územním plánem. c) vliv na soustavu chráněných území Natura 2000 Není třeba řešit. d) návrh zohlednění podmínek ze závěru zjišťovacího řízení nebo stanoviska EIA Není třeba řešit. e) navrhovaná ochranná a bezpečnostní pásma, rozsah omezení a podmínky ochrany podle jiných právních předpisů Ochranná ani bezpečnostní pásma nejsou řešena. B.7 Ochrana obyvatelstva Splnění základních požadavků z hlediska plnění úkolů ochrany obyvatelstva Není třeba řešit. B.8 Zásady organizace výstavby a) napojení staveniště na stávající dopravní a technickou infrastrukturu Přístup na staveniště je řešen po stávajících vybudovaných komunikacích I. a II.etapy. Lokalita je přístupná i po nezpevněné cestě z jihovýchodní strany. Elektřina a vodovod budou zajištěny ze stávajících sítí předchozích etap. b) ochrana okolí staveniště a požadavky na související asanace, demolice, kácení dřevin Charakter stavby neumožňuje úplné oplocení staveniště. Přesto musí být jeho rozsah výrazně označen a omezen nepovolaným vstup na staveniště. Oplocení je navrženo na části, kde bude možné uložit materiál a kde budou umístěny stavební buňky. V lokalitě nejsou objekty k demolici. Jsou zde drobné náletové dřeviny, které budou vykáceny alt. přesazeny. c) maximální zábory pro staveniště (dočasné / trvalé) Trvalý zábor ze zemědělského půdního fondu stavbou bude 2303m 3. Jedná se o uliční prostory. d) bilance zemních prací, požadavky na přísun nebo deponie zemin Zemní práce zahrnují sejmutí ornice ve výše uvedeném rozsahu v místě uličního prostoru a prostoru zpevněných ploch. Přesné bilance zemních prací budou řešeny v jednotlivých inženýrských objektech v dalším stupni. 9
