Vlastnosti a zkoušení materiálů. Přednáška č.3 Pevnost krystalických materiálů

Save this PDF as:
 WORD  PNG  TXT  JPG

Rozměr: px
Začít zobrazení ze stránky:

Download "Vlastnosti a zkoušení materiálů. Přednáška č.3 Pevnost krystalických materiálů"

Transkript

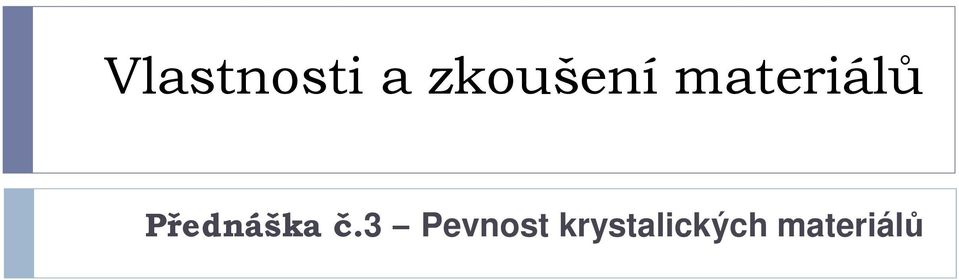

1 Vlastnosti a zkoušení materiálů Přednáška č.3 Pevnost krystalických materiálů

2 Zpevnění monokrystalu a polykrystalického kovu Monokrystal Atomy jsou pravidelně uspořádány, tvoří trojrozměrné útvary, které lze získat trojrozměrně periodickým opakováním určitého motivu. Pokud se motiv periodicky opakuje v celém objemu materiálu, mluvíme o monokrystalu. Pouze některé látky se v přírodě vyskytují ve formě monokrystalu: - diamant a další drahé kameny - oxid křemičitý apod. 2 Přednáška č. 3 Pevnost krystalických materiálů

3 Zpevnění monokrystalu a polykrystalického kovu Polykrystaly jedná se o útvary složené z drobných monokrystalů (zrn) oddělených od sebe hranicemi zrn. Důvodem je zřejmě skutečnost, že polykrystaly mají ve srovnáni s monokrystaly nižší energii a vyšší entropii. Vznik polykrystalu tuhnutím. Polykrystalická struktura oceli 3 Přednáška č. 3 Pevnost krystalických materiálů

4 Zpevnění monokrystalu a polykrystalického kovu Ke zpevnění materiálů dochází díky plastické deformaci, která vzniká v důsledku pohybu dislokací. Hustota dislokací během plastické deformace prudce narůstá, což vysvětluje Frank Readův zdroj Dislokace se pohybují vlivem smykového napětí Velmi tvrdý materiál pohyb dislokací je omezen Tažný materiál dislokace se mohou pohybovat 4 Přednáška č. 3 Pevnost krystalických materiálů

5 Zpevnění monokrystalu a polykrystalického kovu Deformační zpevnění a) válcování, b) kování, c) tažení, d) protlačování, e) hluboké tažení, f) tváření tažením, g) ohýbání 5 Přednáška č. 3 Pevnost krystalických materiálů

6 Zpevnění monokrystalu a polykrystalického kovu Příměsové zpevnění slitiny, legovací prvky apod. Čím větší rozdíl mezi velikostí základních atomů a atomů příměsí, tím větší zpevnění slitiny a omezení pohybu dislokací. zpevnění mědi (Cu) 6 Přednáška č. 3 Pevnost krystalických materiálů

7 Zpevnění monokrystalu a polykrystalického kovu Precipitační zpevnění Vlivem omezené rozpustnosti vznikají v materiálu matrice (základní kov) vměstky neboli precipitáty. Precipitáty jsou částice druhé fáze, které mají často odlišné fyzikální, chemické vlastnosti a krystalickou strukturu. Precipitáty jsou značnou překážkou pro pohyb dislokací. Tvar a mechanické vlastnosti precipitátů lze měnit tepelným zpracováním. 7 Přednáška č. 3 Pevnost krystalických materiálů

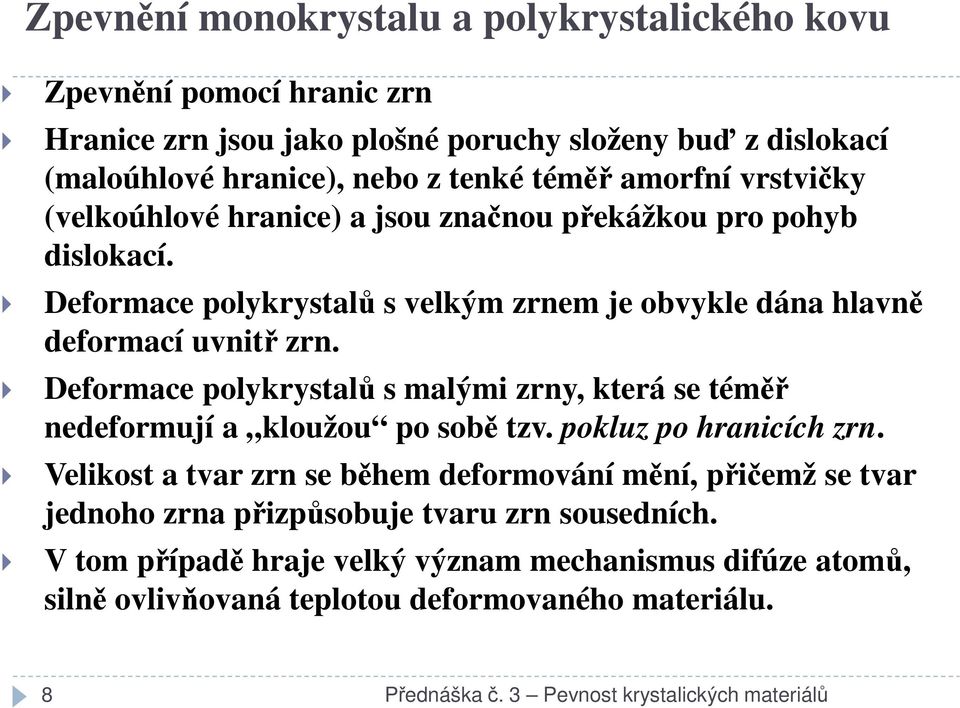

8 Zpevnění monokrystalu a polykrystalického kovu Zpevnění pomocí hranic zrn Hranice zrn jsou jako plošné poruchy složeny buď z dislokací (maloúhlové hranice), nebo z tenké téměř amorfní vrstvičky (velkoúhlové hranice) a jsou značnou překážkou pro pohyb dislokací. Deformace polykrystalů s velkým zrnem je obvykle dána hlavně deformací uvnitř zrn. Deformace polykrystalů s malými zrny, která se téměř nedeformují a kloužou po sobě tzv. pokluz po hranicích zrn. Velikost a tvar zrn se během deformování mění, přičemž se tvar jednoho zrna přizpůsobuje tvaru zrn sousedních. V tom případě hraje velký význam mechanismus difúze atomů, silně ovlivňovaná teplotou deformovaného materiálu. 8 Přednáška č. 3 Pevnost krystalických materiálů

9 Tahová zkouška Tahová zkouška se provádí dle ČSN EN ISO Je nejčastější mechanickou zkouškou kovových materiálů. Zkoušky se realizují na trhacích strojích, kde se zkušební tyč postupně zatěžuje tahovou silou až do přetržení. elektrický průtahoměr (extenzometr) 9 Přednáška č. 3 Pevnost krystalických materiálů

10 Tahová zkouška Při zatížení vzorku se snímá zatěžující síla F (N), prodloužení vzorku L (m, mm), případně příčné zúžení. Přepočtem získáme závislost σ - ε σ = F S ε = L L 0 S - plocha průřezu vzorku (m 2, mm 2 ) σ - tahové napětí (Pa, MPa) L 0 - původní délka vzorku (m, mm) ε - poměrné podélné prodloužení (-) 10 Přednáška č. 3 Pevnost krystalických materiálů

11 Hookeův zákon Většina konstrukčních materiálů vykazuje v oblasti malých deformací lineární chování platí přímá úměrnost mezi napětím a poměrnou podélnou deformací. E = tg ϕ modul pružnosti v tahu σ = ε = σ = E ε F S L L 0 Normálové napětí Poměrná podélná deformace 11 Přednáška č. 3 Pevnost krystalických materiálů

12 Výsledky získané z tahové zkoušky R e - mez kluzu - hranice lineárního průběhu (Pa, MPa) R m - mez pevnosti - maximální namáhání materiálu (Pa, MPa) ε m - poměrné prodloužení na mezi pevnosti (-) E - modul pružnosti v tahu (Pa, MPa) z Hookeova zákona µ - Poissonovo číslo (-) udává závislost mezi příčnou a podélnou deformací Tažnost v procentech Lu Lo A = 100% L o σ = E ε Poissonův zákon = µ ε Kontrakce v procentech pro Poissonovo číslo platí So Su Z = 100% S µ 0, 5 o 12 Přednáška č. 3 Pevnost krystalických materiálů ε p

13 Elastická deformace Fyzikální proces elastické (pružná) deformace spočívá v relativně malém vychýlení atomů z rovnovážné polohy v důsledku působení vnějších sil. Elastická deformace je deformace vratná tzn. že po odlehčení napětí vymizí (těleso nabývá původní tvar a objem). 13 Přednáška č. 3 Pevnost krystalických materiálů

14 Plastická deformace Plastická (trvalá) deformace vzniká působením dostatečně velkého zatížení (nad mezí pružnosti), která se po odlehčení projeví jako trvalá změna tvaru tělesa. Materiál mění svůj tvar a rozměry. Během plastické deformace dochází k rozsáhlým změnám v mikroskopické a submikroskopické stavbě materiál. V oblasti velkých deformací - logaritmická deformace ε = ln L L 0 14 Přednáška č. 3 Pevnost krystalických materiálů

15 Viskoelastická deformace Viskoelastická (zpožděná elastická) deformace je kombinací elastické deformace a viskózního toku. Je dokonale vratná, ale není okamžitá. K dosažení rovnovážné deformace při konstantním napětí σ je zapotřebí určité doby. Řídí se časově závislým Hookovým zákonem: dγ dt = δ η - η je viskozitní koeficient kapaliny Ideálně viskoelasticky se deformují sesíťované polymery při teplotách nad teplotou skelného přechodu 15 Přednáška č. 3 Pevnost krystalických materiálů

16 Viskoplastická deformace Viskoplastická deformace je časově závislá plastická deformace. Při popisu je důležitá časová závislost deformace a rychlosti deformace. Příkladem viskoplastické deformace je tečení kovů (creep). 16 Přednáška č. 3 Pevnost krystalických materiálů

17 Další zkoušky nap. def. chování materiálu Zkouška v tlaku d 0 = 10 až 30 mm h 0 = 2,5 až 3 d 0 Stanovuje se: - mez pevnosti v tlaku - mez kluzu v tlaku - poměrné stlačení ho hu δ d = 100% ho - poměrné příčné rozšíření ψ d = S u S S o o 100% 17 Přednáška č. 3 Pevnost krystalických materiálů

18 Další zkoušky nap. def. chování materiálu Zkouška v ohybu - jedná se o zkoušku v tříbodovém ohybu Max. ohybový moment (Nm, Nmm): M omax = R A L F L = 2 4 Napětí v ohybu (Pa, MPa): σ 0 = M o max W o Modul průřezu v ohybu pro kruhový průřez (m 3, mm 3 ): W o d = π Přednáška č. 3 Pevnost krystalických materiálů

19 Další zkoušky nap. def. chování materiálu Zkouška ve střihu Zkouška obvykla probíhá na trhacím stroji pomocí přípravku pro tzv. Dvojitý střih. Stanovuje se mez pevnosti ve střihu Rms. F Rms = 2 F síla (N) S o So plocha příčného průřezu (m 2, mm 2 ) 19 Přednáška č. 3 Pevnost krystalických materiálů

20 Další zkoušky nap. def. chování materiálu Zkouška v krutu Krouticí moment (Nm, Nmm): Napětí v krutu (Pa, MPa): σ K = M W K K Modul průřezu v krutu pro kruhový průřez (m 3, mm 3 ): d W K = π Přednáška č. 3 Pevnost krystalických materiálů

21 Zkoušky tvrdosti Tvrdost je chápána jako odpor materiálu proti vniknutí cizího tělesa Tvrdost je mírou odporu materiálu proti plastické deformaci Základní metody měření tvrdosti: - vtiskové - vrypové - odrazové - kyvadlové Vtiskové metody měření tvrdosti Podstatou je vyhodnocení velikosti trvalé deformace po vtlačení indentoru do povrchu materiálu. Čím je deformace větší, tím je tvrdost menší. 21 Přednáška č. 3 Pevnost krystalických materiálů

22 Zkouška tvrdosti podle Brinella (HB) Zatlačení ocelové kuličky o D [mm] silou F [N] kolmo do povrchu. Měří se průměr vtisku d [mm] a z něj se počítá povrch vrchlíku S [mm 2 ] HB = F S π D D Dle ČSN EN ISO 6506 se síla F volí tak, aby průměr vtisku byl v rozsahu 0,25-0,6 D. = 2 F Zkouška tvrdosti podle Brinella D je vhodná do tvrdosti 450HB 2 d 2 22 Přednáška č. 3 Pevnost krystalických materiálů

23 Zkouška tvrdosti podle Vickerse (HV) Způsob provedení je popsán normou ČSN EN ISO Vyhodnocuje se povrch vtisku vzniklý vtlačením čtyřbokého diamantového jehlanu. Rozsah síly vtlačení je 9,8-980N HV = F S = 0,189 d 2 F F tlačná síla [N] S povrch vtisku [mm2] d aritmetický průměr úhlopříček vtisku d 1 a d 2 [mm] Úhlopříčky se měří opticky (mikroskopem) s přesností ±0,001 mm 23 Přednáška č. 3 Pevnost krystalických materiálů

24 Zkouška tvrdosti - Rockwell (HRA, HRB, HRC) Způsob provedení je popsán normou ČSN EN ISO Vyhodnocuje se hloubka vtisku: HRA diamantový kužel 120º, F = 600N HRB kalená kulička cca =1,6mm, F= 1000N HRC diamantový kužel, F = 1500N (předpětí 100N +1400N) Předností Rockwellovy metody je její rychlost. 24 Přednáška č. 3 Pevnost krystalických materiálů

25 Další zkouška tvrdosti Zkouška tvrdosti podle Shorea (HS) Jedná se o odrazovou zkoušku prováděnou pomocí Shore-ho skleroskopu. Princip spočívá v pádu válcového kladívka z výšky 254mm na povrch zkušebního předmětu. Měří se výška odrazu kladívka po dopadu na empiricky sestavené stupnici. Zkouška tvrdosti pomocí Poldi Kladívka Určeno pro provozní měření tvrdosti. Rázem kladívka na čelo svorníku se kulička vtlačí do zkušebního povrchu a jednak do standardního vzorku. Po úderu se měří průměry vtisku v obou površích a pomocí tabulek se z obou hodnot stanovuje tvrdost HB 25 Přednáška č. 3 Pevnost krystalických materiálů

Černé označení. Žluté označení H R B % C 0,1 0,2 0,3 0,4 0,5

Černé označení. Žluté označení H R B % C 0,1 0,2 0,3 0,4 0,5 Řešení 1. Definujte tvrdost, rozdělte zkoušky tvrdosti Tvrdost materiálu je jeho vlastnost. Dá se charakterizovat, jako jeho schopnost odolávat vniku cizího tělesa. Zkoušky tvrdosti dělíme dle jejich charakteru

Více

1 Přednáška Konstrukční materiály

1 Přednáška Konstrukční materiály 1 Přednáška Konstrukční materiály Stručný obsah přednášky: Základní skupiny konstrukčních materiálů. Vazby v pevných látkách. Vlastnosti materiálů. Krystalová stavba kovů. Millerovy indexy Motivace k přednášce

Více

OVMT Zkoušky tvrdosti

OVMT Zkoušky tvrdosti Zkoušky tvrdosti Tvrdost materiálu je společně s pevností a houževnatostí jednou ze základních mechanických vlastností. Tvrdost je definována jako odpor materiálu proti vnikání cizího tělesa. Rozdělení

Více

Plastická deformace a pevnost

Plastická deformace a pevnost Plastická deformace a pevnost Anelasticita vnitřní útlum Tahová zkouška (kovy, plasty, keramiky, kompozity) Fyzikální podstata pevnosti - dislokace (monokrystal polykrystal) - mez kluzu nízkouhlíkových

Více

OVMT Mechanické zkoušky

OVMT Mechanické zkoušky Mechanické zkoušky Mechanickými zkouškami zjišťujeme chování materiálu za působení vnějších sil, tzn., že zkoumáme jeho mechanické vlastnosti. Některé mechanické vlastnosti materiálu vyjadřují jeho odpor

Více

Katedra textilních materiálů ENÍ TEXTILIÍ PŘEDNÁŠKA 7 MECHANICKÉ VLASTNOSTI

Katedra textilních materiálů ENÍ TEXTILIÍ PŘEDNÁŠKA 7 MECHANICKÉ VLASTNOSTI PŘEDNÁŠKA 7 Definice: Mechanické vlastnosti materiálů - odezva na mechanické působení od vnějších sil: 1. na tah 2. na tlak 3. na ohyb 4. na krut 5. střih F F F MK F x F F F MK 1. 2. 3. 4. 5. Druhy namáhání

Více

6. Viskoelasticita materiálů

6. Viskoelasticita materiálů 6. Viskoelasticita materiálů Viskoelasticita materiálů souvisí se schopností materiálů tlumit mechanické vibrace. Uvažujme harmonické dynamické namáhání (tzn. střídavě v tahu a tlaku) materiálu v oblasti

Více

1. přednáška OCELOVÉ KONSTRUKCE VŠB. Technická univerzita Ostrava Fakulta stavební Podéš 1875, éště. Miloš Rieger

1. přednáška OCELOVÉ KONSTRUKCE VŠB. Technická univerzita Ostrava Fakulta stavební Podéš 1875, éště. Miloš Rieger 1. přednáška OCELOVÉ KONSTRUKCE VŠB Technická univerzita Ostrava Fakulta stavební Ludvíka Podéš éště 1875, 708 33 Ostrava - Poruba Miloš Rieger Základní návrhové předpisy: - ČSN 73 1401/98 Navrhování ocelových

Více

2. Struktura a vlastnosti oceli, druhy ocelí Rovnovážné a nerovnovážné struktury oceli, mechanické vlastnosti oceli, druhy konstrukčních ocelí.

2. Struktura a vlastnosti oceli, druhy ocelí Rovnovážné a nerovnovážné struktury oceli, mechanické vlastnosti oceli, druhy konstrukčních ocelí. 2. Struktura a vlastnosti oceli, druhy ocelí Rovnovážné a nerovnovážné struktury oceli, mechanické vlastnosti oceli, druhy konstrukčních ocelí. Struktura oceli Železo (Fe), uhlík (C), "nečistoty". nevyhnutelné

Více

Klopením rozumíme ztrátu stability při ohybu, při které dojde k vybočení prutu z roviny jeho prvotního ohybu (viz obr.). Obr.

Klopením rozumíme ztrátu stability při ohybu, při které dojde k vybočení prutu z roviny jeho prvotního ohybu (viz obr.). Obr. . cvičení Klopení nosníků Klopením rozumíme ztrátu stability při ohybu, při které dojde k vybočení prutu z roviny jeho prvotního ohybu (viz obr.). Obr. Ilustrace klopení Obr. Ohýbaný prut a tvar jeho ztráty

Více

Tvorba technické dokumentace

Tvorba technické dokumentace Tvorba technické dokumentace Požadavky na ozubená kola Rovnoměrný přenos otáček, požadavek stálosti převodového poměru. Minimalizace ztrát. Volba profilu boku zubu. Materiály ozubených kol Šedá a tvárná

Více

6. Základní vlastnosti materiálů a jejich zkoušky

6. Základní vlastnosti materiálů a jejich zkoušky 6. Základní vlastnosti materiálů a jejich zkoušky Základní vlastnosti materiálů: Fyzikální - hustota, teplota nebo teplotní rozsah tání a tuhnutí, teplota tavení a lití, délková a objemová roztažnost a

Více

2.4.6 Hookův zákon. Předpoklady: 2405. Podíváme se ještě jednou na začátek deformační křivky. 0,0015 0,003 Pro hodnoty normálového napětí menší než σ

2.4.6 Hookův zákon. Předpoklady: 2405. Podíváme se ještě jednou na začátek deformační křivky. 0,0015 0,003 Pro hodnoty normálového napětí menší než σ .4.6 Hookův zákon Předpoklady: 405 Podíváme se ještě jednou na začátek deformační křivky. 500 P 50 0,0015 0,00 Pro hodnoty normálového napětí menší než σ U je normálové napětí přímo úměrné relativnímu

Více

Příloha č. 3 Technická specifikace

Příloha č. 3 Technická specifikace Příloha č. 3 Technická specifikace PŘÍSTROJ Dva creepové stroje pro měření, jeden creepový zkušební stroj pracující v rozmezí teplot od +150 do +1200 C a jeden creepový zkušební stroj pracující v rozmezí

Více

Vysoká škola technická a ekonomická v Českých Budějovicích. Institute of Technology And Business In České Budějovice

Vysoká škola technická a ekonomická v Českých Budějovicích. Institute of Technology And Business In České Budějovice KAPITOLA 1: VELIČINY A JEDNOTKY Vysoká škola technická a ekonomická v Českých Budějovicích Institute of Technology And Business In České Budějovice Tento učební materiál vznikl v rámci projektu "Integrace

Více

Vláknové kompozitní materiály, jejich vlastnosti a výroba

Vláknové kompozitní materiály, jejich vlastnosti a výroba Kap. 1 Vláknové kompozitní materiály, jejich vlastnosti a výroba Informační a vzdělávací centrum kompozitních technologií & Ústav mechaniky, biomechaniky a mechatroniky FS ČVUT v Praze 26. října 2007 1

Více

Metody studia mechanických vlastností kovů

Metody studia mechanických vlastností kovů Metody studia mechanických vlastností kovů 1. Zkouška tahem Zkouška tahem při pomalém zatěžování a za tzv. okolní teploty (10 C 35 C) je zcela základní a nejběžněji prováděnou zkouškou mechanických vlastností

Více

Pomocné výpočty. Geometrické veličiny rovinných útvarů. Strojírenské výpočty (verze 1.1) Strojírenské výpočty. Michal Kolesa

Pomocné výpočty. Geometrické veličiny rovinných útvarů. Strojírenské výpočty (verze 1.1) Strojírenské výpočty. Michal Kolesa Strojírenské výpočty http://michal.kolesa.zde.cz michal.kolesa@seznam.cz Předmluva Publikace je určena jako pomocná kniha při konstrukčních cvičeních, ale v žádném případě nemá nahrazovat publikace typu

Více

Platnost zásad normy:

Platnost zásad normy: musí zajistit Kotvení výztuže -spolehlivé přenesení sil mezi výztuží a betonem musí zabránit -odštěpování betonu -vzniku podélných trhlin Platnost zásad normy: betonářská prutová výztuž výztužné sítě předpínací

Více

BIOMECHANIKA DYNAMIKA NEWTONOVY POHYBOVÉ ZÁKONY, VNITŘNÍ A VNĚJŠÍ SÍLY ČASOVÝ A DRÁHOVÝ ÚČINEK SÍLY

BIOMECHANIKA DYNAMIKA NEWTONOVY POHYBOVÉ ZÁKONY, VNITŘNÍ A VNĚJŠÍ SÍLY ČASOVÝ A DRÁHOVÝ ÚČINEK SÍLY BIOMECHANIKA DYNAMIKA NEWTONOVY POHYBOVÉ ZÁKONY, VNITŘNÍ A VNĚJŠÍ SÍLY ČASOVÝ A DRÁHOVÝ ÚČINEK SÍLY ROTAČNÍ POHYB TĚLESA, MOMENT SÍLY, MOMENT SETRVAČNOSTI DYNAMIKA Na rozdíl od kinematiky, která se zabývala

Více

Zkušební postupy pro beton dle ČSN EN 206

Zkušební postupy pro beton dle ČSN EN 206 Zkušební postupy pro beton dle ČSN EN 206 Tomáš Vymazal Obsah prezentace Zkušební postupy pro zkoušení čerstvého betonu Konzistence Obsah vzduchu Viskozita, schopnost průtoku, odolnost proti segregaci

Více

Stanovení forem, termínů a témat profilové části maturitní zkoušky oboru vzdělání 23-41-M/01 Strojírenství STROJÍRENSKÁ TECHNOLOGIE

Stanovení forem, termínů a témat profilové části maturitní zkoušky oboru vzdělání 23-41-M/01 Strojírenství STROJÍRENSKÁ TECHNOLOGIE Stanovení forem, termínů a témat profilové části maturitní zkoušky oboru vzdělání 23-41-M/01 Strojírenství STROJÍRENSKÁ TECHNOLOGIE 1. Mechanické vlastnosti materiálů, zkouška pevnosti v tahu 2. Mechanické

Více

φ φ d 3 φ : 5 φ d < 3 φ nebo svary v oblasti zakřivení: 20 φ

φ φ d 3 φ : 5 φ d < 3 φ nebo svary v oblasti zakřivení: 20 φ KONSTRUKČNÍ ZÁSADY, kotvení výztuže Minimální vnitřní průměr zakřivení prutu Průměr prutu Minimální průměr pro ohyby, háky a smyčky (pro pruty a dráty) φ 16 mm 4 φ φ > 16 mm 7 φ Minimální vnitřní průměr

Více

Nauka o materiálu. Přednáška č.8 Zbytková napětí a defektoskopie

Nauka o materiálu. Přednáška č.8 Zbytková napětí a defektoskopie Nauka o materiálu Přednáška č.8 Zbytková napětí a defektoskopie Příčiny vzniku zbytkových napětí V konstruktérské a výpočtářské praxi je obvykle materiál považován za homogenní izotropní kontinuum. K deformaci

Více

TERMOMECHANICKÉ VLASTNOSTI

TERMOMECHANICKÉ VLASTNOSTI TERMOMECHANICKÉ VLASTNOSTI ŽÁROBETONŮ (ŽB) Jiří Hamáček, Jaroslav Kutzendörfer VYSOKÁ ŠKOLA CHEMICKO-TECHNOLOGICKÁ V PRAZE Ústav skla a keramiky & ŽÁROHMOTY, spol. s r.o. Třemošná VŠCHT, Praha 2008 TERMOMECHANICKÉ

Více

Chromované pístní tyče tvoří základní pohyblivou část přímočarého hydromotoru. Nabízíme je v jakostech:

Chromované pístní tyče tvoří základní pohyblivou část přímočarého hydromotoru. Nabízíme je v jakostech: Chromované tyče Chromované pístní tyče tvoří základní pohyblivou část přímočarého hydromotoru. Nabízíme je v jakostech: ocel 20MnV6 (podle ČSN podobná oceli 13 220) Vanadiová ocel, normalizovaná, s vyšší

Více

Kontakt: Ing.Václav Mlnářík, Otevřená 25, 641 00 Brno, fax. 546 21 73 84, mobil: 732 58 44 89, e-mail: info@polycarbonate.cz

Kontakt: Ing.Václav Mlnářík, Otevřená 25, 641 00 Brno, fax. 546 21 73 84, mobil: 732 58 44 89, e-mail: info@polycarbonate.cz MULTICLEARTM je řada vysoce kvalitních etrudovaných dutinkových polycarbonátových desek. Výrobní zařízení řady MULTICLEAR má tu nejnovější techologii vybudovu se zaměřením na vysokou kvalitu výroby a pružné

Více

Kontrola vlastností železničních kol jakosti ER7T porovnání lomové houževnatosti ve vztahu k ostatním mechanickým zkouškám

Kontrola vlastností železničních kol jakosti ER7T porovnání lomové houževnatosti ve vztahu k ostatním mechanickým zkouškám Kontrola vlastností železničních kol jakosti ER7T porovnání lomové houževnatosti ve vztahu k ostatním mechanickým zkouškám Ing. Zdeněk endřejčík Ing. Vladimíra Nelibová BONATRANS a. s. BONATRANS a. s.

Více

9 Viskoelastické modely

9 Viskoelastické modely 9 Viskoelasické modely Polymerní maeriály se chovají viskoelasicky, j. pod vlivem mechanického namáhání reagují současně jako pevné hookovské láky i jako viskózní newonské kapaliny. Viskoelasické maeriály

Více

PROBLÉMY STABILITY. 9. cvičení

PROBLÉMY STABILITY. 9. cvičení PROBLÉMY STABILITY 9. cvičení S pojmem ztráty stability tvaru prvku se posluchač zřejmě již setkal v teorii pružnosti při studiu prutů namáhaných osovým tlakem (viz obr.). Problematika je však obecnější

Více

Historie velkých havárií - vývoj v oblasti zkoušení materiálů a studia mezních stavů

Historie velkých havárií - vývoj v oblasti zkoušení materiálů a studia mezních stavů Historie velkých havárií - vývoj v oblasti zkoušení materiálů a studia mezních stavů Motto: No man is civilised or mentally adult until he realises that the past, the present, and the future are indivisible.

Více

mechanická práce W Studentovo minimum GNB Mechanická práce a energie skalární veličina a) síla rovnoběžná s vektorem posunutí F s

mechanická práce W Studentovo minimum GNB Mechanická práce a energie skalární veličina a) síla rovnoběžná s vektorem posunutí F s 1 Mechanická práce mechanická práce W jednotka: [W] = J (joule) skalární veličina a) síla rovnoběžná s vektorem posunutí F s s dráha, kterou těleso urazilo 1 J = N m = kg m s -2 m = kg m 2 s -2 vyjádření

Více

Uhlík a jeho alotropy

Uhlík a jeho alotropy Uhlík Uhlík a jeho alotropy V přírodě se uhlík nachází zejména v karbonátových usazeninách, naftě, uhlí, a to jako směs grafitu a amorfní formy C. Rozeznáváme dvě základní krystalické formy uhlíku: a)

Více

Teplotní roztažnost. Teorie. Evropský sociální fond Praha & EU: Investujeme do vaší budoucnosti

Teplotní roztažnost. Teorie. Evropský sociální fond Praha & EU: Investujeme do vaší budoucnosti Teplotní roztažnost Teorie Evropský sociální fond Praha & EU: Investujeme do vaší budoucnosti Teplotní roztažnost souvisí se změnou rozměru zahřívaného těles Při zahřívání se tělesa zvětšují, při ochlazování

Více

Maturitní témata fyzika

Maturitní témata fyzika Maturitní témata fyzika 1. Kinematika pohybů hmotného bodu - mechanický pohyb a jeho sledování, trajektorie, dráha - rychlost hmotného bodu - rovnoměrný pohyb - zrychlení hmotného bodu - rovnoměrně zrychlený

Více

Keramika. 1) Keramika jako nejstarší konstrukční materiál

Keramika. 1) Keramika jako nejstarší konstrukční materiál Keramika 1) Keramika jako nejstarší konstrukční materiál 2) Modul pružnosti a pevnost 3) Podstata křehkosti 4) Statistická povaha pevnosti 5) Zkoušení keramik 6) Zhouževnaťování 1 Nejstarší konstrukční

Více

Trubky pro hydraulické válce

Trubky pro hydraulické válce Trubky pro hydraulické válce Trubky pro hydraulické válce Přesná ocelová trubka tvoří základní nepohyblivou část přímočarého hydromotoru. Slouží k vedení pístu osazeného těsnícími manžetami a z toho vyplývají

Více

10. Energie a její transformace

10. Energie a její transformace 10. Energie a její transformace Energie je nejdůležitější vlastností hmoty a záření. Je obsažena v každém kousku hmoty i ve světelném paprsku. Je ve vesmíru a všude kolem nás. S energií se setkáváme na

Více

4.ZÁKLADNÍ VLASTNOSTI MATERIÁLů A JEJICH ZKOUŠENÍ

4.ZÁKLADNÍ VLASTNOSTI MATERIÁLů A JEJICH ZKOUŠENÍ 1 4.ZÁKLADNÍ VLASTNOSTI MATERIÁLů A JEJICH ZKOUŠENÍ Abychom mohli správně a hospodárně využívat technické materiály, musíme dobře znát jejich vlastnosti a umět je co nejpřesněji zjišťovat. V technické

Více

Zkoušky otvorových výplní Technický a zkušební ústav stavební Praha, s.p. 2006

Zkoušky otvorových výplní Technický a zkušební ústav stavební Praha, s.p. 2006 TZÚS, s.p., pobočka Praha 1/ Mechanické zkoušky 2/ Klimatické zkoušky 3/ Tepelně technické zkoušky 1/ Mechanické zkoušky odolnost proti svislému zatížení deformace křídla při zatížení svislou silou v otevřené

Více

durostat 400/450 Za tepla válcované tabule plechu Datový list srpen 2013 Odolné proti opotřebení díky přímému kalení

durostat 400/450 Za tepla válcované tabule plechu Datový list srpen 2013 Odolné proti opotřebení díky přímému kalení Za tepla válcované tabule plechu durostat 400/450 Datový list srpen 2013 Tabule plechu Odolné proti opotřebení díky přímému kalení durostat 400 a durostat 450 dosahují typických povrchových tvrdostí přibližně

Více

- 120 - VLIV REAKTOROVÉHO PROSTŘEDl' NA ZKŘEHNUTI' Cr-Mo-V OCELI

- 120 - VLIV REAKTOROVÉHO PROSTŘEDl' NA ZKŘEHNUTI' Cr-Mo-V OCELI - 120 - VLIV REAKTOROVÉHO PROSTŘEDl' NA ZKŘEHNUTI' Cr-Mo-V OCELI Ing. K. Šplíchal, Ing. R. Axamit^RNDr. J. Otruba, Prof. Ing. J. Koutský, DrSc, ÚJV Řež 1. Úvod Rozvoj trhlin za účasti koroze v materiálech

Více

BETONOVÉ A ZDĚNÉ KONSTRUKCE 1. Dimenzování - Deska

BETONOVÉ A ZDĚNÉ KONSTRUKCE 1. Dimenzování - Deska BETONOVÉ A ZDĚNÉ KONSTRUKCE 1 Dimenzování - Deska Dimenzování - Deska Postup ve statickém výpočtu (pro BEK1): 1. Nakreslit navrhovaný průřez 2. Určit charakteristické hodnoty betonu 3. Určit charakteristické

Více

OBSAH ÚVOD 1 TECHNICKÉ MATERIÁLY A JEJICH VLASTNOSTI

OBSAH ÚVOD 1 TECHNICKÉ MATERIÁLY A JEJICH VLASTNOSTI 0 OBSAH ÚVOD...1 1 TECHNICKÉ MATERIÁLY A JEJICH VLASTNOSTI...2 1.1 Technické materiály-rozdělení...2 1.2 Vlastnosti technických materiálů...3 1.2.1 Fyzikální vlastnosti...4 1.2.2 Chemické vlastnosti...4

Více

PENETRACE TENKÉ KOMPOZITNÍ DESKY OCELOVOU KULIČKOU

PENETRACE TENKÉ KOMPOZITNÍ DESKY OCELOVOU KULIČKOU PENETRACE TENKÉ KOMPOZITNÍ DESKY OCELOVOU KULIČKOU : Ing.Bohuslav Tikal CSc, ZČU v Plzni, tikal@civ.zcu.cz Ing.František Valeš CSc, ÚT AVČR, v.v.i., vales@cdm.cas.cz Anotace Výpočtová simulace slouží k

Více

Současný stav polyuretanových pěn pro čalounění

Současný stav polyuretanových pěn pro čalounění Současný stav polyuretanových pěn pro čalounění Ing. Radek Sedlák BPP a Eurofoam Brno 1 - Polyuretanové pěn kolem nás Měkké PU pěny Tvrdé PU pěny Automobil palubní desky, těsnění, sedadla, odhlučnění motoru,

Více

Technické informace - korozivzdorné oceli

Technické informace - korozivzdorné oceli Technické informace korozivzdorné oceli Vlastnosti korozivzdorných ocelí Tento článek se zabývá často se vyskytujícími typy korozivzdorných ocelí (běžně nerezová ocel) a duplexních korozivzdorných ocelí

Více

FERT a.s. PROSTOROVÁ PŘÍHRADOVÁ VÝZTUŽ DO BETONU TYPU E Označení: FK 005

FERT a.s. PROSTOROVÁ PŘÍHRADOVÁ VÝZTUŽ DO BETONU TYPU E Označení: FK 005 Strana: 1/8 1. VŠEOBECNĚ 1.1 Rozsah platnosti (1) Tato podniková norma platí pro výrobu, kontrolu, dopravu, skladování a objednávání svařované prostorové příhradové výztuže výrobce FERT a.s. Soběslav.

Více

Pro zpracování tohoto statického výpočtu jsme měli k dispozici následující podklady:

Pro zpracování tohoto statického výpočtu jsme měli k dispozici následující podklady: Předložený statický výpočet řeší založení objektu SO 206 most na přeložce silnice I/57 v km 13,806 přes trať ČD v km 236,880. Obsahem tohoto výpočtu jsou pilotové základy krajních opěr O1 a O6 a středních

Více

KOMPLEXNÍ VZDĚLÁVÁNÍ KATEDRA STROJNÍ SPŠSE a VOŠ LIBEREC

KOMPLEXNÍ VZDĚLÁVÁNÍ KATEDRA STROJNÍ SPŠSE a VOŠ LIBEREC KOMPLEXNÍ VZDĚLÁVÁNÍ KATEDRA STROJNÍ SPŠSE a VOŠ LIBEREC CNC CAM CNC CNC OBECNĚ (Kk) SOUSTRUŽENÍ SIEMENS (Ry) FRÉZOVÁNÍ SIEMENS (Hu) FRÉZOVÁNÍ HEIDENHEIM (Hk) CAM EdgeCAM (Na) 3D OBJET PRINT (Kn) CNC OBECNĚ

Více

6. Geometrie břitu, řezné podmínky. Abychom mohli určit na nástroji jednoznačně jeho geometrii, zavádíme souřadnicový systém tvořený třemi rovinami:

6. Geometrie břitu, řezné podmínky. Abychom mohli určit na nástroji jednoznačně jeho geometrii, zavádíme souřadnicový systém tvořený třemi rovinami: 6. Geometrie břitu, řezné podmínky Abychom mohli určit na nástroji jednoznačně jeho geometrii, zavádíme souřadnicový systém tvořený třemi rovinami: Základní rovina Z je rovina rovnoběžná nebo totožná s

Více

Přednáška č.11 Spoje nerozebíratelné

Přednáška č.11 Spoje nerozebíratelné Fakulta strojní VŠB-TUO Přednáška č.11 Spoje nerozebíratelné SVAŘOVÁNÍ je proces, který slouží k vytvoření trvalého, nerozebíratelného spoje dvou a více materiálů. Při svařování je nutné působit buď tlakem,

Více

Statický výpočet střešního nosníku (oprava špatného návrhu)

Statický výpočet střešního nosníku (oprava špatného návrhu) Statický výpočet střešního nosníku (oprava špatného návrhu) Obsah 1 Obsah statického výpočtu... 3 2 Popis výpočtu... 3 3 Materiály... 3 4 Podklady... 4 5 Výpočet střešního nosníku... 4 5.1 Schéma nosníku

Více

7. přednáška OCELOVÉ KONSTRUKCE VŠB. Technická univerzita Ostrava Fakulta stavební Podéš 1875, éště. Miloš Rieger

7. přednáška OCELOVÉ KONSTRUKCE VŠB. Technická univerzita Ostrava Fakulta stavební Podéš 1875, éště. Miloš Rieger 7. přednáška OCELOVÉ KONSTRUKCE VŠB Technická univerzita Ostrava Fakulta stavební Ludvíka Podéš éště 1875, 708 33 Ostrava - Poruba Miloš Rieger Téma : Spřažené ocelobetonové konstrukce - úvod Spřažené

Více

STATIKA TUHÝCH TĚLES

STATIKA TUHÝCH TĚLES VOŠ a SOŠ Roudnice nad Labem STATIKA TUHÝCH TĚLES Studijní obor: Dopravní prostředky Ing. Jan JINDRA 1.9.2011 Pro vnitřní potřebu školy 1 Tělesa volná: Určení síly: působiště, velikost, směr a smysl Přeložení

Více

Přenosný tvrdoměr. Standardizován podle ASTM A956 DIN 50156 (v přípravě) EQUOTIP 3 vysoce jakostní švýcarský výrobek

Přenosný tvrdoměr. Standardizován podle ASTM A956 DIN 50156 (v přípravě) EQUOTIP 3 vysoce jakostní švýcarský výrobek Přenosný tvrdoměr Velký, snadno čitelný displej s podsvícením Vysoká přesnost + - 4 HL Automatická korekce směru nárazu Převod všech obvyklých stupnic tvrdosti (HV, HB, HRA, HRB, HS, Rm) Nízká váha a jednoduchá

Více

Předmět: Ročník: Vytvořil: Datum: ŠČERBOVÁ M. PAVELKA V. NAMÁHÁNÍ NA OHYB

Předmět: Ročník: Vytvořil: Datum: ŠČERBOVÁ M. PAVELKA V. NAMÁHÁNÍ NA OHYB Předmět: Ročník: Vytvořil: Datum: MECHNIK DRUHÝ ŠČERBOVÁ M. PVELK V. 14. ČERVENCE 2013 Název zpracovaného celku: NMÁHÁNÍ N OHYB D) VETKNUTÉ NOSNÍKY ZTÍŽENÉ SOUSTVOU ROVNOBĚŽNÝCH SIL ÚLOH 1 Určete maximální

Více

ARGENPAL IV A NÁVOD NA POUŽITÍ

ARGENPAL IV A NÁVOD NA POUŽITÍ NÁVOD NA POUŽITÍ ARGENPAL IV A SP.42100.529.001 ARGENPAL IV A je stříbropaládiová dentální slitina s velmi vysokou pevností, typu 4. Je určena pro značně namáhané odlitky zubních náhrad (inlaye, kořenové

Více

DEGRADACE MATERIÁLOVÝCH VLASTNOSTÍ OCELI 15 128 A PŘÍČINY VZNIKU TRHLIN VYSOKOTLAKÝCH PAROVODŮ

DEGRADACE MATERIÁLOVÝCH VLASTNOSTÍ OCELI 15 128 A PŘÍČINY VZNIKU TRHLIN VYSOKOTLAKÝCH PAROVODŮ DEGRADACE MATERIÁLOVÝCH VLASTNOSTÍ OCELI 15 128 A PŘÍČINY VZNIKU TRHLIN VYSOKOTLAKÝCH PAROVODŮ Josef ČMAKAL, Jiří KUDRMAN, Ondřej BIELAK * ), Richard Regazzo ** ) UJP PRAHA a.s., * ) BiSAFE s.r.o., **

Více

Fyzika pro 6.ročník. Stavba látek-vlastnosti, gravitace, částice, atomy a molekuly. Elektrické vlastnosti látek, el.

Fyzika pro 6.ročník. Stavba látek-vlastnosti, gravitace, částice, atomy a molekuly. Elektrické vlastnosti látek, el. Fyzika pro 6.ročník výstupy okruh učivo dílčí kompetence Stavba látek-vlastnosti, gravitace, částice, atomy a molekuly Elektrické vlastnosti látek, el.pole, model atomu Magnetické vlastnosti látek, magnetické

Více

VY_32_INOVACE_C 07 03

VY_32_INOVACE_C 07 03 Název a adresa školy: Střední škola průmyslová a umělecká, Opava, příspěvková organizace, Praskova 399/8, Opava, 74601 Název operačního programu: OP Vzdělávání pro konkurenceschopnost, oblast podpory 1.5

Více

Kompozitní materiály definice a rozdělení

Kompozitní materiály definice a rozdělení Kompozitní materiály definice a rozdělení Technická univerzita v Liberci Doc. Ing. Karel Daďourek 2008 Rozdělení materiálů Požadavky na technické materiály Struktura technických materiálů Technické materiály

Více

Ocelové konstrukce požární návrh

Ocelové konstrukce požární návrh Ocelové konstrukce požární návrh Zdeněk Sokol František Wald, 17.2.2005 1 2 Obsah prezentace Úvod Přestup tepla do konstrukce Požárně nechráněné prvky Požárně chráněné prvky Mechanické vlastnosti oceli

Více

4. Akustika. 4.1 Úvod. 4.2 Rychlost zvuku

4. Akustika. 4.1 Úvod. 4.2 Rychlost zvuku 4. Akustika 4.1 Úvod Fyzikálními ději, které probíhají při vzniku, šíření či vnímání zvuku, se zabývá akustika. Lidské ucho je schopné vnímat zvuky o frekvenčním rozsahu 16 Hz až 16 khz. Mechanické vlnění

Více

Vláknobetony. Ing. Milena Pavlíková, Ph.D. K123, D1045 224 354 688, milena.pavlikova@fsv.cvut.cz www.tpm.fsv.cvut.cz

Vláknobetony. Ing. Milena Pavlíková, Ph.D. K123, D1045 224 354 688, milena.pavlikova@fsv.cvut.cz www.tpm.fsv.cvut.cz Vláknobetony Ing. Milena Pavlíková, Ph.D. K123, D1045 224 354 688, milena.pavlikova@fsv.cvut.cz www.tpm.fsv.cvut.cz Úvod Beton křehký materiál s nízkou pevností v tahu a deformační kapacitou Od konce 60.

Více

Doba gelovatění (mim)

Doba gelovatění (mim) Výrobek Vlastnosti Použití Balení Barva Dvousložková malta na bázi epoxyakrylátu s malým zápachem je vysoce výkonný, rychle vytvrzující dvousložkový chemicky kotvící systém pro středně těžká. Při aplikaci

Více

Inovace a zkvalitnění výuky prostřednictvím ICT. Tváření. Název: Tažení. Téma: Ing. Kubíček Miroslav. Autor:

Inovace a zkvalitnění výuky prostřednictvím ICT. Tváření. Název: Tažení. Téma: Ing. Kubíček Miroslav. Autor: Střední průmyslová škola a Vyšší odborná škola technická Brno, Sokolská 1 Šablona: Název: Téma: Autor: Inovace a zkvalitnění výuky prostřednictvím ICT Tváření Tažení Ing. Kubíček Miroslav Číslo: Kubíček

Více

Ultrazvuková defektoskopie. Vypracoval Jan Janský

Ultrazvuková defektoskopie. Vypracoval Jan Janský Ultrazvuková defektoskopie Vypracoval Jan Janský Základní principy použití vysokých akustických frekvencí pro zjištění vlastností máteriálu a vad typické zařízení: generátor/přijímač pulsů snímač zobrazovací

Více

Tabulace učebního plánu. Vzdělávací obsah pro vyučovací předmět : Fyzika. Ročník: I.ročník - kvinta

Tabulace učebního plánu. Vzdělávací obsah pro vyučovací předmět : Fyzika. Ročník: I.ročník - kvinta Tabulace učebního plánu Vzdělávací obsah pro vyučovací předmět : Fyzika Ročník: I.ročník - kvinta Fyzikální veličiny a jejich měření Fyzikální veličiny a jejich měření Soustava fyzikálních veličin a jednotek

Více

P r o t o k o l. č. 010 024077. o zkouškách betonových bloků GRAFITO

P r o t o k o l. č. 010 024077. o zkouškách betonových bloků GRAFITO Technický a zkušební ústav stavební Praha, s.p. pobočka 0100 - Praha Akreditovaná zkušební laboratoř č. 1018.5, Českým institutem pro akreditaci, o.p.s.podle ČSN EN ISO/IEC 17 025 Prosecká 811/76a, 190

Více

Podnikový předpis Kontinuálně lité litinové profily ze šedých a tvárných litin Technické dodací podmínky

Podnikový předpis Kontinuálně lité litinové profily ze šedých a tvárných litin Technické dodací podmínky Podnikový předpis Kontinuálně lité litinové profily ze šedých a tvárných litin Technické dodací podmínky UCB Technometal, s.r.o 1 Obsah: 1. Oblast použití 2. Pojmy 3. Měrná hmotnost 4. Materiál 5. Označování

Více

NÁSTROJOVÉ OCELI CPM 10 V

NÁSTROJOVÉ OCELI CPM 10 V NÁSTROJOVÁ OCEL CPM 10 V CERTIFIKACE DLE ISO 9001 Chem. složení C 2,45 % Cr 5,25 % V 9,75 % Mo 1,30 % Mn 0,50 % Si 0,90 % CPM 10 V Je jedinečná vysokovýkonná ocel, vyráběná společností Crucible (USA) metodou

Více

I. Přehled norem pro ocelové konstrukce ČSN EN 1993 1 Úvod

I. Přehled norem pro ocelové konstrukce ČSN EN 1993 1 Úvod Úvod I. Přehled norem pro ocelové konstrukce ČSN EN 1993 1 Úvod Zatímco stavební praxe vystačí pro betonové, dřevěné a ocelobetonové konstrukce se třemi evropskými normami, pro ocelové konstrukce je k

Více

VLIV TECHNOLOGIE SVAŘOVÁNÍ NA ZMĚNY MECHANICKÝCH HODNOT U MIKROLEGOVANÝCH OCELÍ

VLIV TECHNOLOGIE SVAŘOVÁNÍ NA ZMĚNY MECHANICKÝCH HODNOT U MIKROLEGOVANÝCH OCELÍ VLIV TECHNOLOGIE SVAŘOVÁNÍ NA ZMĚNY MECHANICKÝCH HODNOT U MIKROLEGOVANÝCH OCELÍ INFLUENCE OF WELDING TECHNOLOGY ON CHANGES OF MECHANICAL VALUES OF MICRO-ALLOYED STEELS Antonín Kříž Department of Material

Více

Pomůcky, které poskytuje sbírka fyziky, a audiovizuální technika v učebně fyziky, interaktivní tabule a i-učebnice

Pomůcky, které poskytuje sbírka fyziky, a audiovizuální technika v učebně fyziky, interaktivní tabule a i-učebnice Předmět: Náplň: Třída: Počet hodin: Pomůcky: Fyzika (FYZ) Práce a energie, tepelné jevy, elektrický proud, zvukové jevy Tercie 1+1 hodina týdně Pomůcky, které poskytuje sbírka fyziky, a audiovizuální technika

Více

STEEGMÜLLER KAMINOFLEX GmbH 0432 PROHLÁŠENÍ O SHODĚ ES. tímto prohlašuje podle směrnice o stavebních výrobcích ES 89/106/EWG, že

STEEGMÜLLER KAMINOFLEX GmbH 0432 PROHLÁŠENÍ O SHODĚ ES. tímto prohlašuje podle směrnice o stavebních výrobcích ES 89/106/EWG, že Překlad z němčiny do češtiny (výtah) STEEGMÜLLER CE KAMINOFLEX GmbH 0432 PROHLÁŠENÍ O SHODĚ ES Výrobce: tímto prohlašuje podle směrnice o stavebních výrobcích ES 89/106/EWG, že stavební produkt: výrobního

Více

STŘEDNÍ PRŮMYSLOVÁ ŠKOLA STROJNICKÁ A STŘEDNÍ ODBORNÁ ŠKOLA PROFESORA ŠVEJCARA, PLZEŇ, KLATOVSKÁ 109. Josef Gruber MECHANIKA II PRUŽNOST A PEVNOST

STŘEDNÍ PRŮMYSLOVÁ ŠKOLA STROJNICKÁ A STŘEDNÍ ODBORNÁ ŠKOLA PROFESORA ŠVEJCARA, PLZEŇ, KLATOVSKÁ 109. Josef Gruber MECHANIKA II PRUŽNOST A PEVNOST STŘEDNÍ PRŮMYSLOVÁ ŠKOLA STROJNICKÁ A STŘEDNÍ ODBORNÁ ŠKOLA PROFESORA ŠVEJCARA, PLZEŇ, KLATOVSKÁ 109 Josef Gruber MECHANIKA II PRUŽNOST A PEVNOST Vytvořeno v rámci Operačního programu Vzdělávání pro konkurenceschopnost

Více

Výrobce plochých produktu z nerezové oceli

Výrobce plochých produktu z nerezové oceli Stainless Service Poland Výrobce plochých produktu z nerezové oceli Budova Servisního střediska ArcelorMittal v Siemianowicích Śląských. 01 Stainless Service Poland Naše firma je předním dodavatelem plochých

Více

KONSTRUKCE POZEMNÍCH STAVEB

KONSTRUKCE POZEMNÍCH STAVEB 6. cvičení KONSTRUKCE POZEMNÍCH STAVEB Klasifikace konstrukčních prvků Uvádíme klasifikaci konstrukčních prvků podle idealizace jejich statického působení. Začneme nejprve obecným rozdělením, a to podle

Více

Konstrukční, nástrojové

Konstrukční, nástrojové Rozdělení ocelí podle použití Konstrukční, nástrojové Rozdělení ocelí podle použití Podle použití oceli: konstrukční (uhlíkové, legované), nástrojové (uhlíkové, legované). Konstrukční oceli uplatnění pro

Více

LCM - 05 Metakrylátové konstrukční lepidlo list technických údajů

LCM - 05 Metakrylátové konstrukční lepidlo list technických údajů LCM - 05 Metakrylátové konstrukční lepidlo list technických údajů Popis LCM - 05 je rychle tvrdnoucí dvousložkové akrylové lepidlo pro lepení kompozit, termoplastů a kovů. LCM - 05 je bezpodkladové lepidlo

Více

14. JEŘÁBY 14. CRANES

14. JEŘÁBY 14. CRANES 14. JEŘÁBY 14. CRANES slouží k svislé a vodorovné přepravě břemen a jejich držení v požadované výšce Hlavní parametry jeřábů: 1. jmenovitá nosnost největší hmotnost dovoleného břemene (zkušební břemeno

Více

Metody využívající rentgenové záření. Rentgenovo záření. Vznik rentgenova záření. Metody využívající RTG záření

Metody využívající rentgenové záření. Rentgenovo záření. Vznik rentgenova záření. Metody využívající RTG záření Metody využívající rentgenové záření Rentgenovo záření Rentgenografie, RTG prášková difrakce 1 2 Rentgenovo záření Vznik rentgenova záření X-Ray Elektromagnetické záření Ionizující záření 10 nm 1 pm Využívá

Více

NEXIS 32 rel. 3.70 Betonové konstrukce referenční příručka

NEXIS 32 rel. 3.70 Betonové konstrukce referenční příručka SCIA CZ, s. r. o. Slavíčkova 1a 638 00 Brno tel. 545 193 526 545 193 535 fax 545 193 533 E-mail info.brno@scia.cz www.scia.cz Systém programů pro projektování prutových a stěnodeskových konstrukcí NEXIS

Více

Základní pojmy a jednotky

Základní pojmy a jednotky Základní pojmy a jednotky Tlak: p = F S [N. m 2 ] [kg. m. s 2. m 2 ] [kg. m 1. s 2 ] [Pa] (1) Hydrostatický tlak: p = h. ρ. g [m. kg. m 3. m. s 2 ] [kg. m 1. s 2 ] [Pa] (2) Převody jednotek tlaku: Bar

Více

VÝZKUM VLIVU EXTRÉMNÍCH PODMÍNEK DEFORMACE NA SUBMIKROSTRUKTURU KOVŮ A ZKUŠEBNÍCH METOD PRO DIAGNOSTIKU JEJICH TECHNOLOGICKÝCH VLASTNOSTÍ

VÝZKUM VLIVU EXTRÉMNÍCH PODMÍNEK DEFORMACE NA SUBMIKROSTRUKTURU KOVŮ A ZKUŠEBNÍCH METOD PRO DIAGNOSTIKU JEJICH TECHNOLOGICKÝCH VLASTNOSTÍ VÝZKUM VLIVU EXTRÉMNÍCH PODMÍNEK DEFORMACE NA SUBMIKROSTRUKTURU KOVŮ A ZKUŠEBNÍCH METOD PRO DIAGNOSTIKU JEJICH TECHNOLOGICKÝCH VLASTNOSTÍ RESEARCH OF INFLUENCE OF EXTREME DEFORMATION CONDITIONS ON METAL

Více

Ocel je slitina Fe + C + doprovodných prvků (Si, Mn, S, P) + legujících prvků (Ni, Cr, Mo, W, Zi ), kde % obsah uhlíku ve slitině je max. 2.14 %.

Ocel je slitina Fe + C + doprovodných prvků (Si, Mn, S, P) + legujících prvků (Ni, Cr, Mo, W, Zi ), kde % obsah uhlíku ve slitině je max. 2.14 %. OCEL Ocel je slitina Fe + C + doprovodných prvků (Si, Mn, S, P) + legujících prvků (Ni, Cr, Mo, W, Zi ), kde % obsah uhlíku ve slitině je max. 2.14 %. VÝROBA OCELI Ocel se vyrábí zkujňováním bílého surového

Více

VÝVOJOVÁ ZKUŠEBNA Akreditovaná zkušební laboratoř č. 1552

VÝVOJOVÁ ZKUŠEBNA Akreditovaná zkušební laboratoř č. 1552 VÝVOJOVÁ ZKUŠEBNA Akreditovaná zkušební laboratoř č. 1552 Měřicí klimatizované pracoviště L 1552 Pracoviště vibračních zkoušek Pracoviště komponentních zkoušek Pracoviště zkoušek ve změněném klimatu Pracoviště

Více

Renovace strojních. rovnání

Renovace strojních. rovnání Renovace strojních součástí navařování, rovnání OPRAVA SOUČÁSTÍ Pro tento případ opravy se používá termín renovace Renovace je zvláštní případ opravy, kdy opravovaným objektem je strojní součást. Renovace

Více

SEWA-cryl 001. laminační systém. Obecně: Příprava:

SEWA-cryl 001. laminační systém. Obecně: Příprava: SEWA-cryl 001 laminační systém leden 2007 Obecně: SEWA-cryl 001 je dvousložkový laminační systém, skládající se z laminační pryskyřice (složka A) a vytvrzovacího prášku (složka B). Při chemické reakci

Více

Katedra textilních materiálů ENÍ TEXTILIÍ PŘEDNÁŠKA 5

Katedra textilních materiálů ENÍ TEXTILIÍ PŘEDNÁŠKA 5 PŘEDNÁŠKA 5 π n * ρvk * d 4 n [ ] 6 d + s *0 v m [ mg] [ m] Metody stanovení jemnosti (délkové hmotnosti) vláken: Mikroskopická metoda s výpočtem jemnosti z průměru (tloušťky) vlákna u vláken kruhového

Více

Tepelně izolační styčník s čelní deskou. Zdeněk Sokol České vysoké učení technické v Praze

Tepelně izolační styčník s čelní deskou. Zdeněk Sokol České vysoké učení technické v Praze Tepelně styčník s čelní deskou Zdeněk Sokol České vysoké učení technické v Praze Praktické využití tepelně ho spoje Vnější části objektu (přístřešky, nevytápěné části objektu) Střešní nástavby Balkony,

Více

PODKLADY PRO DIMENZOVÁNÍ NOSNÉHO BEDNĚNÍ PODLAH A REGÁLŮ Z DESEK OSB/3 Sterling

PODKLADY PRO DIMENZOVÁNÍ NOSNÉHO BEDNĚNÍ PODLAH A REGÁLŮ Z DESEK OSB/3 Sterling PODKLADY PRO DIMENZOVÁNÍ NOSNÉHO BEDNĚNÍ PODLAH A REGÁLŮ Z DESEK OSB/3 Sterling Objednavatel: M.T.A., spol. s r.o., Pod Pekárnami 7, 190 00 Praha 9 Zpracoval: Ing. Bohumil Koželouh, CSc. znalec v oboru

Více

Vaše vizitka domu : Program HOPPE pro vchodové dveře

Vaše vizitka domu : Program HOPPE pro vchodové dveře Vaše vizitka domu : Program HOPPE pro vchodové dveře 1 Záruka funkčnosti Záruka funkčnosti poskytovaná společností HOPPE Podle našeho pojetí je značkové kování HOPPE splněním záruky kvality vůči uživateli.

Více

TECHNICKÉ MATERIÁLY II

TECHNICKÉ MATERIÁLY II Vysoká škola báňská Technická univerzita Ostrava TECHNICKÉ MATERIÁLY II učební text Zdeněk Jonšta Ostrava 2012 Recenze: Doc. Ing. Miroslav Greger, CSc. Mgr. Tomáš Fismol Název: Technické materiály II Autor:

Více

Ústav materiálových věd a inženýrství vychovává bakaláře a inženýry k pochopení vazeb mezi chováním kovových, keramických a polymerních materiálů za

Ústav materiálových věd a inženýrství vychovává bakaláře a inženýry k pochopení vazeb mezi chováním kovových, keramických a polymerních materiálů za Fakulta strojního inženýrství Vysoké učení technické v Brně Studijní obor Materiálové inženýrství ÚSTAV MATERIÁLOVÝCH VĚD A INŽENÝRSTVÍ Ústav materiálových věd a inženýrství vychovává bakaláře a inženýry

Více

2. Určete frakční objem dendritických částic v eutektické slitině Mg-Cu-Zn. Použijte specializované programové vybavení pro obrazovou analýzu.

2. Určete frakční objem dendritických částic v eutektické slitině Mg-Cu-Zn. Použijte specializované programové vybavení pro obrazovou analýzu. 1 Pracovní úkoly 1. Změřte střední velikost zrna připraveného výbrusu polykrystalického vzorku. K vyhodnocení snímku ze skenovacího elektronového mikroskopu použijte kruhovou metodu. 2. Určete frakční

Více

ČESKÁ TECHNICKÁ NORMA

ČESKÁ TECHNICKÁ NORMA ČESKÁ TECHNICKÁ NORMA ICS 17.160 2006 Vibrace a rázy - Určování dynamických mechanických vlastností viskoelastických materiálů - Část 3: Metoda smykově buzeného konzolového nosníku ČSN ISO 18437-3 01 1472

Více

Projekt EU - Implementace nových technických vzdělávacích programů do praxe, r.č. CZ.1.07/1.1.10/03.0073.

Projekt EU - Implementace nových technických vzdělávacích programů do praxe, r.č. CZ.1.07/1.1.10/03.0073. Projekt EU - Implementace nových technických vzdělávacích programů do praxe, r.č. CZ.1.07/1.1.10/03.0073. BADAL Miloš. Popis účasti. V tomto grantovém projektu jsem tvořil příručku pro základní pochopení

Více

Prezentace firmy. CZ FERMET s.r.o. MATERIÁLOVÁ ZKUŠEBNA

Prezentace firmy. CZ FERMET s.r.o. MATERIÁLOVÁ ZKUŠEBNA Prezentace firmy CZ FERMET s.r.o. MATERIÁLOVÁ ZKUŠEBNA Představení společnosti Vážení přátelé, srdečně Vás vítáme na prezentaci společnosti CZ FERMET s.r.o. Jsme firma podnikající v oboru materiálového

Více
