Zpráva o IG průzkumu. Kainarova Brno. Nedvědice - Bořínov - mosty. Zak. č.: Ing. Antonín Pechal, CSc. Zpracovatel: Jakub Horna

Rozměr: px
Začít zobrazení ze stránky:

Download "Zpráva o IG průzkumu. Kainarova 54 616 00 Brno. Nedvědice - Bořínov - mosty. Zak. č.: 10224. Ing. Antonín Pechal, CSc. Zpracovatel: Jakub Horna"

Transkript

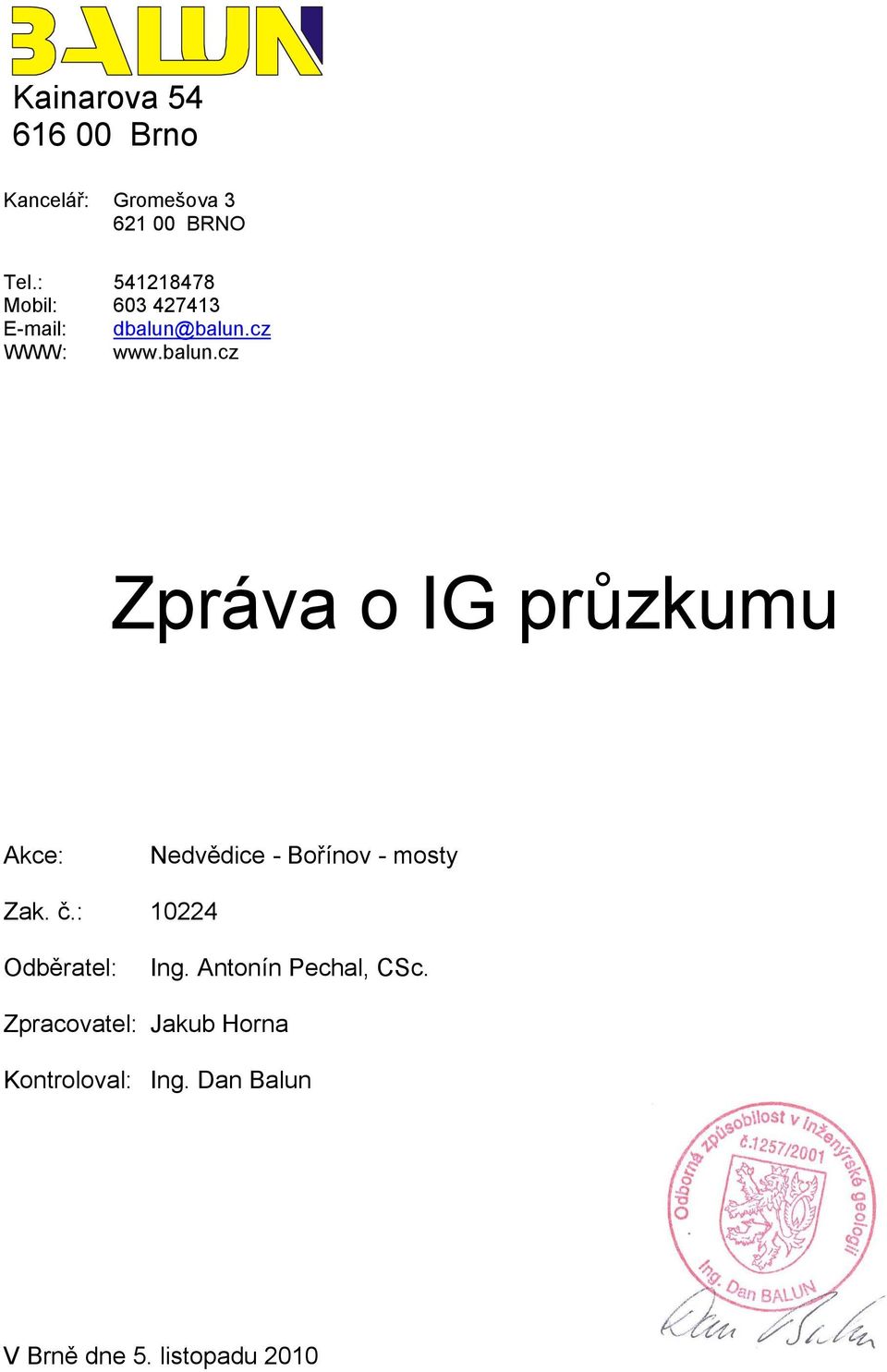

1 Kainarova Brno Kancelář: Gromešova BRNO Tel.: Mobil: dbalun@balun.cz WWW: Zpráva o IG průzkumu Akce: Nedvědice - Bořínov - mosty Zak. č.: Odběratel: Ing. Antonín Pechal, CSc. Zpracovatel: Jakub Horna Kontroloval: Ing. Dan Balun V Brně dne 5. listopadu 2010

2 Obsah strana 1. Úvod 3 2. Terenní práce 4 3. Geologické a hydrogeologické poměry 6 4. Laboratorní rozbory zemin 7 5. Základové poměry a technický závěr 8 Přílohy 1. Geologické profily vrtanými sondami 2. Chemický rozbor vody 3. Výsledky rozborů zemin 4. Křivky zrnitosti 5. Situace sondáže 6. Dokumentace archivní sondáže 7. Mapa archivní sondáže

3 1. Úvod Na základě obj. 391/PIS/10 ze dne , kterou zaslal Ing. Krakovič za firmu Ing. Antonín Pechal, CSc, se uskutečnil IG průzkum pro akci Nedvědice - Bořínov - mosty. Tato akce byla zpracována naší firmou pod zakázkovým číslem Jako podklad pro zpracování tohoto průzkumu jsme od objednatele obdrželi elektronické podobě situaci posuzované lokality s vyznačením projektovaných mostních konstrukcí. Tato situace se zakreslenými místy vrtů je součástí přílohy 5 této zprávy. V daném případě se jedná o výstavbu nových mostních objektů na silnici číslo II/387. V blízkém okolí byl již dříve uskutečněn geologický průzkum. V našem případě jsme využili sondy V-31 z roku 1978, provedené firmou Geotest n.p. Brno. Výsledky z této sondy jsme použili pro porovnání při zpracování této zprávy a jsou uvedeny na příloze 6, umístění této sondy je zobrazeno na situaci v příloze 7. Pro účely tohoto průzkumu byly navrženy objednatelem celkem tři průzkumné sondy do hloubky 8,0 m pod terénem Účelem tohoto průzkumu je stanovení geologických a základových poměrů v místě projektované výstavby. Výsledkem jsou geotechnické vlastnosti základových půd vyjádřené smykovými a přetvárnými charakteristikami, na základě kterých bude možné navrhnout vhodné, bezpečné a hospodárné založení objektu. Součástí tohoto průzkumu bylo rovněž ověření hydrogeologických poměrů, především v souvislosti se svrchním horizontem podzemní vody, který může podstatně ovlivnit geotechnické vlastnosti základových půd a mohl by tak mít značný vliv na způsob založení. S ohledem na malý rozsah průzkumu a potřebu urychleného zpracování, nebyl pro tuto akci předem zpracován projekt průzkumných prací. Veškeré práce a vyhodnocení se uskutečnily na základě těchto norem: ČSN Pojmenování a popis hornin v IG Akce: Nedvědice - Bořínov - mosty str. 3

4 ČSN ČSN ČSN ČSN ČSN ČSN ČSN ČSN Klasifikace zemin pro dopravní stavby Laboratorní zkoušky zemin Geologický průzkum pro stavební účely Základová půda pod plošnými základy Pilotové základy Betonové konstrukce. Základní ustanovení pro navrhování ochrany proti korozi. Betonové konstrukce. Klasifikace agresivity zemního prostředí. Zemní práce. Geologické podloží hodnoceno s použitím Geologické mapy ČR v měřítku 1:50 000, listu Boskovice. Geomorfologie terénu širšího okolí byla posouzena za použití mapy v měřítku 1: Terénní práce V souladu s požadavkem zadavatele byly provedeny pro účely tohoto průzkumu tři vrtané sondy. Umístění sond bylo provedeno podle objednatele. Doba sondáže musela být přizpůsobena sklizni kukuřice. Místa sond byla vytyčena pomocí přístroje GPS. Vlastní sondážní práce se uskutečnily dne a Pro vrty, které byly označeny V-1 až V-3 bylo použito strojní pojízdné hydraulické soupravy typu UVS 15 na podvozku lehkého terénního automobilu značky Scam SM35. Vrtáno bylo jádrovým způsobem nářadím o profilu 137 mm s dovrtem spirálovým vrtákem stejného profilu. Konečná hloubka vrtů V-1 až V- 3 byla 8,0 m pod terénem. Celková metráž vrtných prací na této akci tedy činí 24 bm vrtů. Akce: Nedvědice - Bořínov - mosty str. 4

5 Při sondážních pracích byl přímo na místě přítomen geolog, který vytěžený materiál, získaný ze sond vizuálně makroskopicky hodnotil a podle tohoto hodnocení rozdělil geologický profil do vrstev zhruba stejně hodnotných (z geotechnického hlediska) základových půd. Jednotlivé vrstvy byly na základě příslušných fyzikálně-indexových vlastností zařazeny do tříd podle klasifikace ČSN , resp. ČSN Pro každou vrstvu pak byla stanovena tabulková výpočtová únosnost, která má však za účel pouze lepší orientaci v geotechnických vlastnostech zemin a nedá se bez příslušných úprav (vliv podzemní vody, hloubky založení, rozměr základu atd.) použít pro posouzení únosnosti základové půdy. Pro případné výkopové práce byla dále hodnocena třída těžitelnosti jednotlivých vrstev, která vychází z klasifikace ČSN Všechny tyto údaje jsou uvedeny v geologických profilech vrtanými sondami na příloze 1 spolu se stručným petrografickým popisem a údaji o naražené a ustálené hladině podzemní vody. Ze sond byly odebrány celkem tři poloporušené vzorky zemin, které byly předány do laboratoře mechaniky zemin, kde se uskutečnily příslušné klasifikační rozbory. Jejich výsledky a použitá metodika jsou předmětem samostatné kapitoly této zprávy a příslušných příloh. Po ukončení sondáže byly sondy zasypány vytěženým materiálem, aby nedošlo k úrazu osob nebo zvířat na volně přístupné ploše. Hladina podzemní vody byla zaznamenána ve všech sondách v hloubce 2,5 až 2,0 m pod terénem. Po ukončení vrtných prací byl odebrán vzorek podzemní vody ze sond V-1 a V-3 a předán do laboratoře Geotestu Brno, kde se uskutečnily příslušné rozbory zaměřené na stanovení agresivních účinků podzemní vody na stavební materiály. Výsledky těchto rozborů jsou uvedeny v protokolu na příloze 2, společně se stručným slovním hodnocením analyzované vody. Souřadnice sond byly zaměřeny přístrojem GPS Garmin 60C. V následujícím přehledu jsou uvedeny souřadnice sond v systému JTSK a v globálních souřadnicích. V Akce: Nedvědice - Bořínov - mosty str. 5

6 V V Místa sond byla zakreslena do situace, která tvoří přílohu 5 této zprávy. Výšky terénu v místech sondáže byly odečteny z výškopisu situačního podkladu a jsou uvedeny v profilech sondami na příloze Geologické a hydrogeologické poměry Lokalita průzkumu leží severně od obce Nedvědice poblíž komunikace II třídy č. 387 vedoucí na Bořinov a dále na Štěpánov nad Svratkou. Posuzovaná plocha je téměř vodorovná a v širším rozhledu pak stoupá směrem k severu i východu. Z geomorfologického hlediska se jedná o plochou a mělkou aluviální nivu řeky Svratky, která protéká v bezprostřední blízkosti od posuzované plochy v uměle upraveném korytě. Zkoumaná lokalita patří do oblasti Českomoravské vrchoviny, celku Hornosvratecké vrchoviny. Geologické podloží širšího okolí je velice pestré a jednotlivé útvary pochází z období paleozoika až proterozoika. Na posuzované ploše je skalní podloží tvořeno téměř výhradně svory a ortorulami. Na bázi námi provedených sond byly zastiženy fluviální štěrky. Tyto štěrky byly středně ulehlé až ulehlé a podle klasifikace ČSN se jedná o třídu G3-GF. Ve spodní části ověřeného geologického profilu jsou štěrky relativně hrubozrnné až balvanité, výše se zrnitost jednotlivých zrn zmenšuje. Nad štěrky se nacházejí písčité hlíny třídy F3-MS. Jejich konzistence byla stanovena v důsledku vysoké hladiny podzemní vody převážně měkká až tuhá. Povrchovou vrstvu posuzované plochy tvoří ornice o mocnosti cca 0,5 m pod terénem. Akce: Nedvědice - Bořínov - mosty str. 6

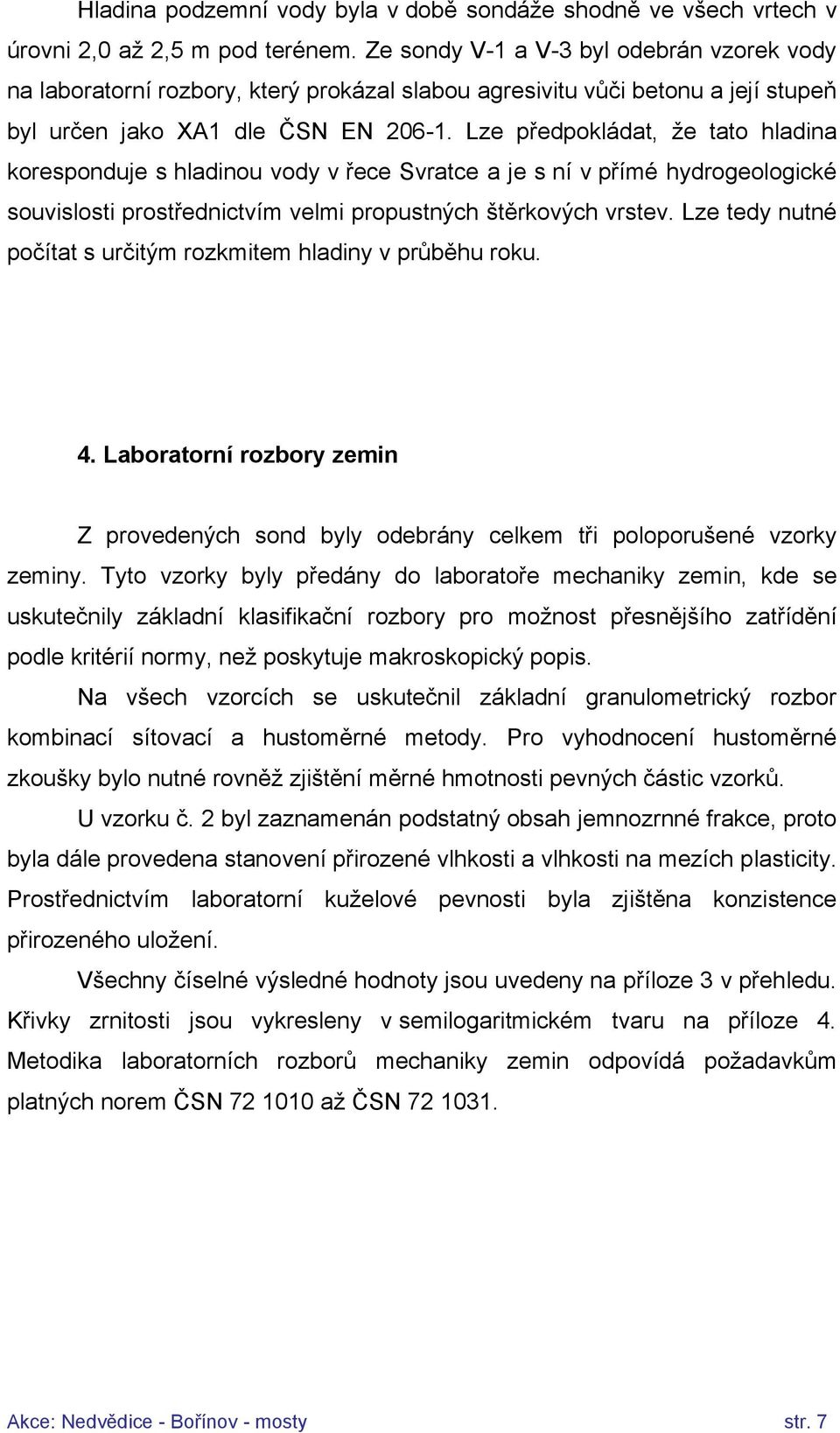

7 Hladina podzemní vody byla v době sondáže shodně ve všech vrtech v úrovni 2,0 až 2,5 m pod terénem. Ze sondy V-1 a V-3 byl odebrán vzorek vody na laboratorní rozbory, který prokázal slabou agresivitu vůči betonu a její stupeň byl určen jako XA1 dle ČSN EN Lze předpokládat, že tato hladina koresponduje s hladinou vody v řece Svratce a je s ní v přímé hydrogeologické souvislosti prostřednictvím velmi propustných štěrkových vrstev. Lze tedy nutné počítat s určitým rozkmitem hladiny v průběhu roku. 4. Laboratorní rozbory zemin Z provedených sond byly odebrány celkem tři poloporušené vzorky zeminy. Tyto vzorky byly předány do laboratoře mechaniky zemin, kde se uskutečnily základní klasifikační rozbory pro možnost přesnějšího zatřídění podle kritérií normy, než poskytuje makroskopický popis. Na všech vzorcích se uskutečnil základní granulometrický rozbor kombinací sítovací a hustoměrné metody. Pro vyhodnocení hustoměrné zkoušky bylo nutné rovněž zjištění měrné hmotnosti pevných částic vzorků. U vzorku č. 2 byl zaznamenán podstatný obsah jemnozrnné frakce, proto byla dále provedena stanovení přirozené vlhkosti a vlhkosti na mezích plasticity. Prostřednictvím laboratorní kuželové pevnosti byla zjištěna konzistence přirozeného uložení. Všechny číselné výsledné hodnoty jsou uvedeny na příloze 3 v přehledu. Křivky zrnitosti jsou vykresleny v semilogaritmickém tvaru na příloze 4. Metodika laboratorních rozborů mechaniky zemin odpovídá požadavkům platných norem ČSN až ČSN Akce: Nedvědice - Bořínov - mosty str. 7

8 5. Základové poměry a technický závěr Ve smyslu článku 20 ČSN , písmene b) jde na daném staveništi o základové poměry složité. V celém půdorysu se vyskytuje vysoká hladina podzemní vody, která má vliv i na geotechnické vlastnosti základových půd. V daném případě se jedná zřejmě ze statického hlediska o konstrukci náročnou ve smyslu čl. 21, písmene b). Z výše uvedených předpokladů vyplývá, že se jedná o třetí geotechnickou kategorii podle čl. 24 písmene b) normy. Proto je nutný výpočet obou mezních stavů základových půd pro předpokládané zatížení na základě smykových a přetvárných parametrů, které jsou uvedeny pro příslušné typy půd v následujícím přehledu: Petrogr. popis Hlína písčitá Třída zákl. půd F3-MS Konzistence měkká až tuhá Tab.výp.únosnost R dt 125 kpa Objemová tíha 18,0 knm -3 Úhel vnitřního tření - totální 0 o - efektivní 25 o Koheze - totální 45 kpa - efektivní 11 kpa Modul deformace E def 5 MPa Přev. součinitel ß 0,62 Opr. souč.přitížení m 0,2 Petrogr. popis Třída zákl. půd Ulehlost Tab.výp.únosnost Rdt Štěrk s pískem G3-GF středně ulehlý 300 kpa Akce: Nedvědice - Bořínov - mosty str. 8

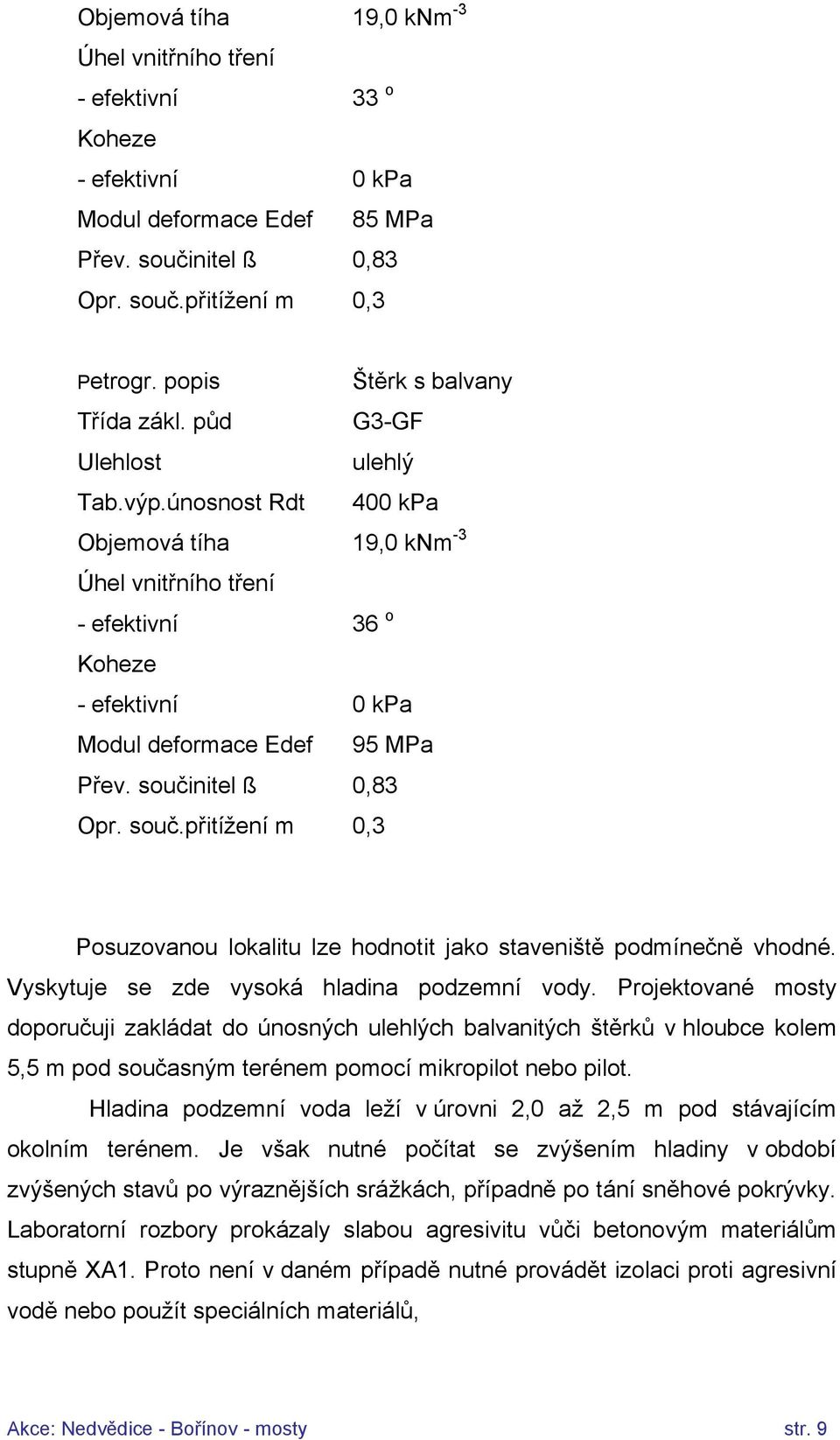

9 Objemová tíha 19,0 knm -3 Úhel vnitřního tření - efektivní 33 o Koheze - efektivní 0 kpa Modul deformace Edef 85 MPa Přev. součinitel ß 0,83 Opr. souč.přitížení m 0,3 Petrogr. popis Štěrk s balvany Třída zákl. půd G3-GF Ulehlost ulehlý Tab.výp.únosnost Rdt 400 kpa Objemová tíha 19,0 knm -3 Úhel vnitřního tření - efektivní 36 o Koheze - efektivní 0 kpa Modul deformace Edef 95 MPa Přev. součinitel ß 0,83 Opr. souč.přitížení m 0,3 Posuzovanou lokalitu lze hodnotit jako staveniště podmínečně vhodné. Vyskytuje se zde vysoká hladina podzemní vody. Projektované mosty doporučuji zakládat do únosných ulehlých balvanitých štěrků v hloubce kolem 5,5 m pod současným terénem pomocí mikropilot nebo pilot. Hladina podzemní voda leží v úrovni 2,0 až 2,5 m pod stávajícím okolním terénem. Je však nutné počítat se zvýšením hladiny v období zvýšených stavů po výraznějších srážkách, případně po tání sněhové pokrývky. Laboratorní rozbory prokázaly slabou agresivitu vůči betonovým materiálům stupně XA1. Proto není v daném případě nutné provádět izolaci proti agresivní vodě nebo použít speciálních materiálů, Akce: Nedvědice - Bořínov - mosty str. 9

10 V daných podmínkách lze považovat za dostačující krytí základové spáry před klimatickými vlivy cca 1,2 m pod upraveným terénem. Na tuto hodnotu proto doporučuji navrhovat minimální hloubku základové spáry. Veškeré výkopy budou hloubeny ve středně těžce rozpojitelných zeminách třídy 3 až 4 podle klasifikace ČSN Mělké výkopy po hladinu podzemní vody lze provádět svahovaně ve sklonu cca 2:1. Hlubší výkopy a zvláště pod hladinou podzemní vody je nutné pažit a průběžně odčerpávat podzemní vodu. Lokalita jako celek je stabilní a nehrozí zde nebezpečí pohybu zemního tělesa, který by mohl mít vliv na stabilitu horní nosné konstrukce. S ohledem na složitost geologických a základových poměrů doporučuji spolupracovat s geotechnikem při provádění zemních a základových prací. Akce: Nedvědice - Bořínov - mosty 10 str.

11 Geologický profil sondou V-1 Název akce: Nedvědice - Bořínov - mosty Kóta terénu: 324,7 m Měřítko 1 : 50 Datum: Hloubka Grafická (m) značka Petrografický a geotechnický popis základových půd Klasifikace ČSN R dt (kpa) Těžitelnost ČSN ,5 Ornice O - 2 Hlína písčitá,měkká až tuhá, hnědá F3-MS ,6 2,0 Štěrk s pískem, zahliněný, zvodnělý, stř. ulehlý G3-GF ,5 Štěrk s balvany a pískem, ulehlý,zvodnělý G3-GF ,0 Hladina podzemní vody - navrtaná: 2,0 m - ustálená: 2,0 m Vrtná souprava - profil: UVS 15, profil 137, jádrově, spirál. Zpracovatel: Jakub Horna Kontroloval: Ing. Dan Balun Zak. číslo: Příloha: 1/ 1

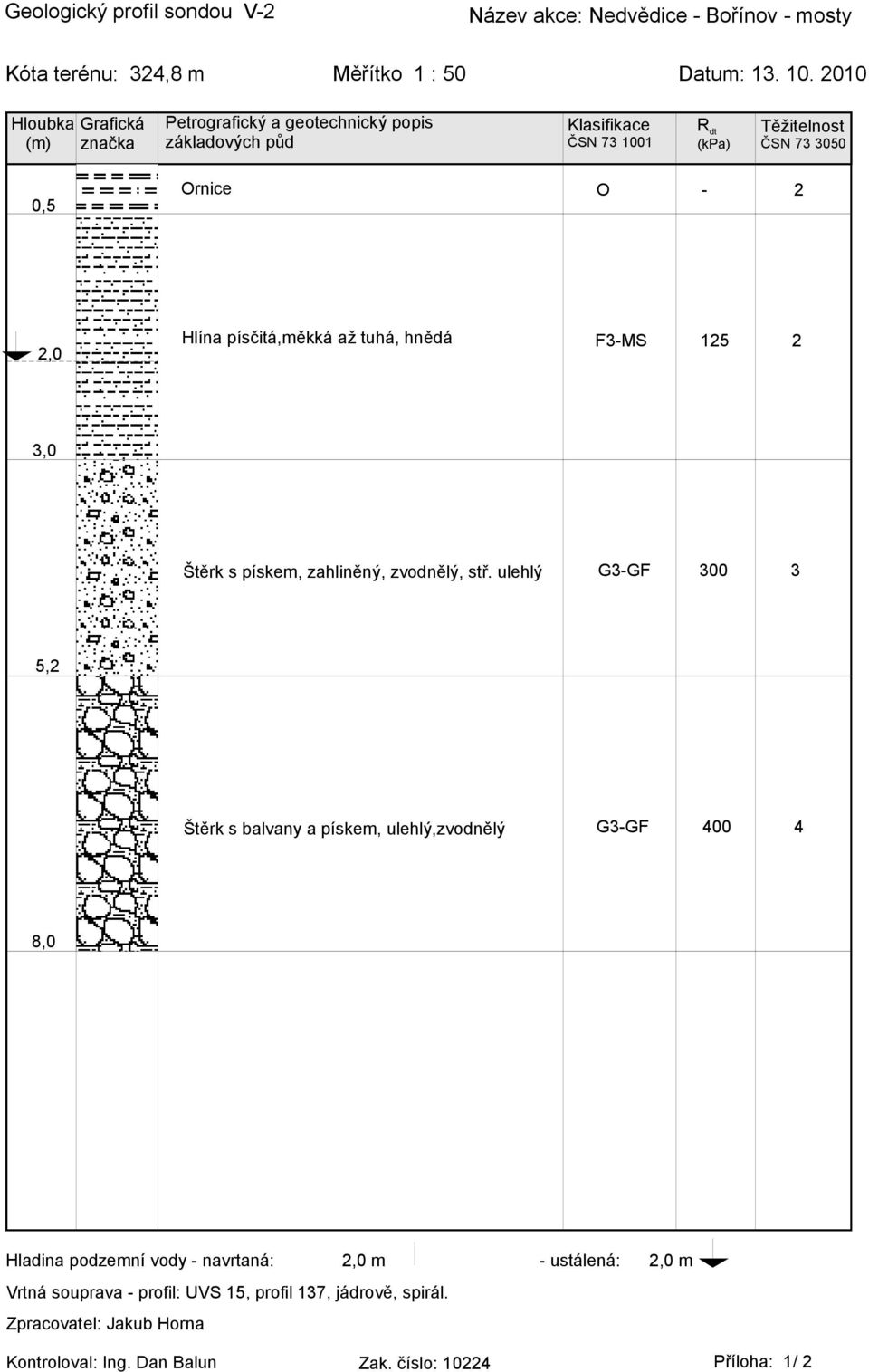

12 Geologický profil sondou V-2 Název akce: Nedvědice - Bořínov - mosty Kóta terénu: 324,8 m Měřítko 1 : 50 Datum: Hloubka Grafická (m) značka Petrografický a geotechnický popis základových půd Klasifikace ČSN R dt (kpa) Těžitelnost ČSN ,5 Ornice O - 2 2,0 Hlína písčitá,měkká až tuhá, hnědá F3-MS ,0 Štěrk s pískem, zahliněný, zvodnělý, stř. ulehlý G3-GF ,2 Štěrk s balvany a pískem, ulehlý,zvodnělý G3-GF ,0 Hladina podzemní vody - navrtaná: 2,0 m - ustálená: 2,0 m Vrtná souprava - profil: UVS 15, profil 137, jádrově, spirál. Zpracovatel: Jakub Horna Kontroloval: Ing. Dan Balun Zak. číslo: Příloha: 1/ 2

13 Geologický profil sondou V-3 Název akce: Nedvědice - Bořínov - mosty Kóta terénu: 327,3 m Měřítko 1 : 50 Datum: Hloubka Grafická (m) značka Petrografický a geotechnický popis základových půd Klasifikace ČSN R dt (kpa) Těžitelnost ČSN ,8 Navážka - asfalt, písek, štěrk O - 2 1,9 Hlína písčitá,měkká až tuhá, hnědá F3-MS ,5 Štěrk s pískem, zahliněný, zvodnělý, stř. ulehlý G3-GF ,8 Štěrk s balvany a pískem, ulehlý,zvodnělý G3-GF ,0 Hladina podzemní vody - navrtaná: 2,5 m - ustálená: 2,5 m Vrtná souprava - profil: UVS 15, profil 137, jádrově, spirál. Zpracovatel: Jakub Horna Kontroloval: Ing. Dan Balun Zak. číslo: Příloha: 1/ 3

14 Zadavatel: Název zakázky: PROTOKOL O ZKOUŠCE č /2010 Ing. D. Balun, Gromešova 3, Brno Brno Ing. Balun, LR strana 1/1 Číslo zakázky: Předmět zkoušky: vzorek vody z lokality Nedvědice Odběr vzorků: Datum odběru: Odběr provedl: zákazník Datum příjmu: Označení vzorku: V 3 Evid. číslo vzorku: 6115 Rozbor vody k posouzení pro stavební účely výsledky zkoušky: Popis vzorku, vzhled: -- Fyzikální a chemické ukazatele Agresivní formy CO 2 * ukazatel jednotka výsledek nejistota zkušební postup forma CO 2 jednotka výsledek ph 7,04 0,2 SOP AA-01 A volný mg/l 13,2 vodivost (20 o C) µs/cm % SOP AA-02 A rovnovážný mg/l 4,23 ZNK 8,3 (acidita) mmol/l 0,30 5 % SOP AA-04 agres. na Fe mg/l 8,98 KNK 4,5 (alkalita) mmol/l 2,62 5 % SOP AA-03 A agres.na CaCO 3 mg/l 7,27 tvrdost celková mmol/l 1,52 5 % SOP AA-06 A Langelier.index -0,48 amonné ionty mg/l 0,27 10 % SOP AA-14 A vápník mg/l 48,9 5 % dopočet hořčík mg/l 7,3 10 % SOP ASA-01 A chloridy mg/l % SOP AA-07 A sírany mg/l 35,3 10 % SOP AA-12 hydrogenuhličitany mg/l % SOP AA-03 A Poznámka: *.. stanoveno dopočtem; A.. akreditovaná zkouška Provedení zkoušek: Zahájení zkoušek: Odpovědný pracovník: Ing. J. Řezníček Ukončení zkoušek: Zkušební postupy: Název a plné textové znění postupů zkoušek uvedených výše pod identifikačním označením podle seznamu zkušebních postupů je k dispozici v laboratořích. Výsledky zkoušek se týkají pouze zkoušených předmětů uvedených výše a nenahrazují jiné dokumenty. Bez písemného souhlasu zkušební laboratoře se nesmí protokol o zkoušce reprodukovat jinak, než celý. Protokol vystaven: Celkem obsahuje: 1 stranu + přílohu Kontroloval: Schválil: Mgr. Jaroslava Hromková Ing. Pavel Schwarzer zástupce vedoucího laboratoří Příloha 2/1

15 Příloha k Protokolu o zkoušce č /2010 strana 1/1 KLASIFIKACE CHEMICKÉHO PŮSOBENÍ VODY NA BETON podle normy ČSN EN Název zakázky: Brno Ing. Balun, LR Číslo zakázky: Lokalita: Nedvědice Datum odběru vzorku: Označení vzorku: V 3 Evidenční číslo vzorku: 6115 Klasifikace chemického působení vody na beton zatřídění podle normy ČSN EN 206-1, tabulka 2 : chemická charakteristika zjištěná hodnota stupeň vlivu prostředí při chemickém působení sírany mg/l 35,3 -- ph 7,04 -- CO 2 agresivní na CaCO 3 mg/l 7,27 -- amonné ionty mg/l 0,27 -- hořčík mg/l 7,3 -- Z hlediska chemického působení vody na beton se jedná o slabě agresivní chemické prostředí podle tabulky 2 (XA1). Datum: Schválil: Ing. Pavel Schwarzer zástupce vedoucího laboratoří Příloha 2/1

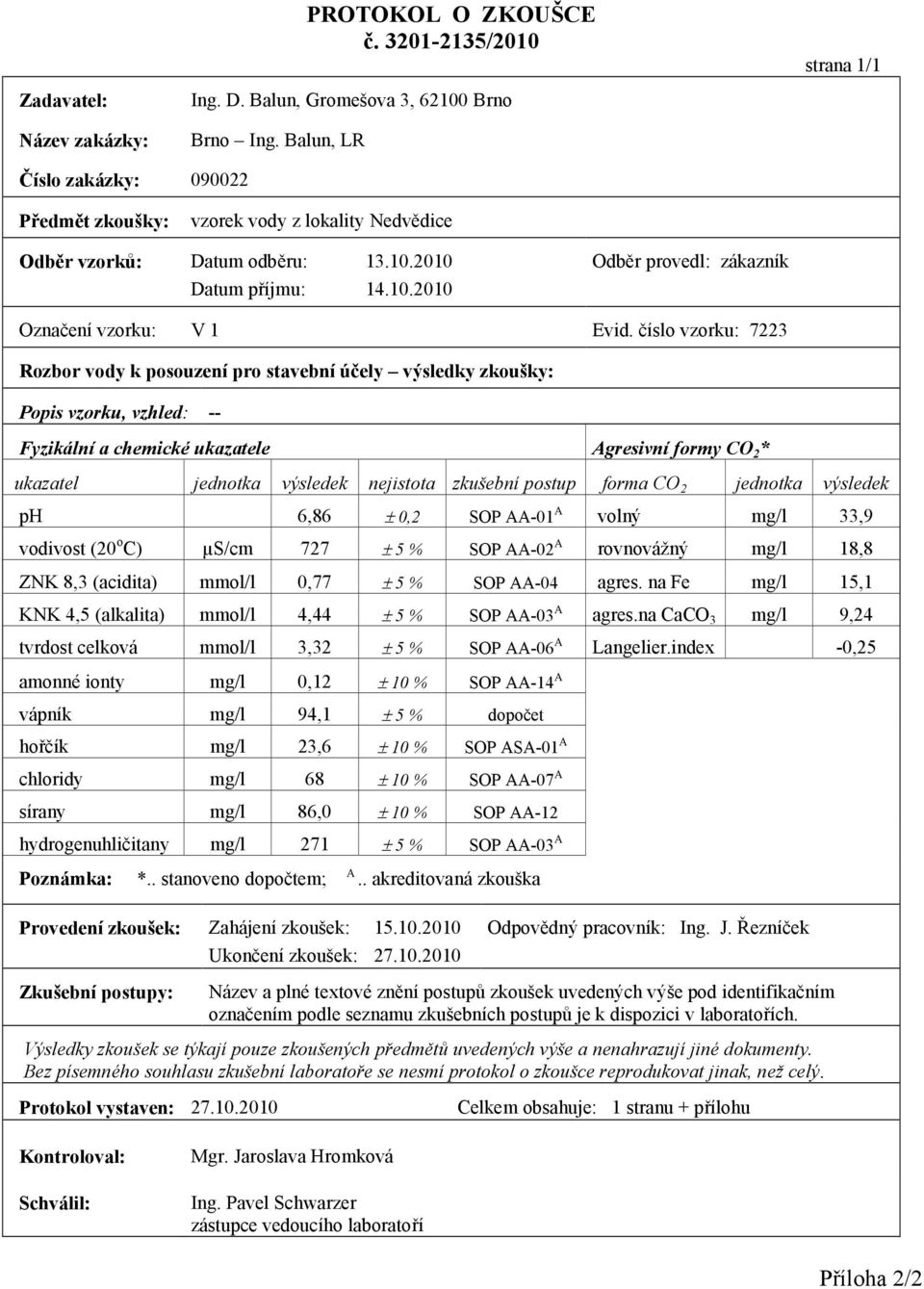

16 Zadavatel: Název zakázky: PROTOKOL O ZKOUŠCE č /2010 Ing. D. Balun, Gromešova 3, Brno Brno Ing. Balun, LR strana 1/1 Číslo zakázky: Předmět zkoušky: vzorek vody z lokality Nedvědice Odběr vzorků: Datum odběru: Odběr provedl: zákazník Datum příjmu: Označení vzorku: V 1 Evid. číslo vzorku: 7223 Rozbor vody k posouzení pro stavební účely výsledky zkoušky: Popis vzorku, vzhled: -- Fyzikální a chemické ukazatele Agresivní formy CO 2 * ukazatel jednotka výsledek nejistota zkušební postup forma CO 2 jednotka výsledek ph 6,86 0,2 SOP AA-01 A volný mg/l 33,9 vodivost (20 o C) µs/cm % SOP AA-02 A rovnovážný mg/l 18,8 ZNK 8,3 (acidita) mmol/l 0,77 5 % SOP AA-04 agres. na Fe mg/l 15,1 KNK 4,5 (alkalita) mmol/l 4,44 5 % SOP AA-03 A agres.na CaCO 3 mg/l 9,24 tvrdost celková mmol/l 3,32 5 % SOP AA-06 A Langelier.index -0,25 amonné ionty mg/l 0,12 10 % SOP AA-14 A vápník mg/l 94,1 5 % dopočet hořčík mg/l 23,6 10 % SOP ASA-01 A chloridy mg/l % SOP AA-07 A sírany mg/l 86,0 10 % SOP AA-12 hydrogenuhličitany mg/l % SOP AA-03 A Poznámka: *.. stanoveno dopočtem; A.. akreditovaná zkouška Provedení zkoušek: Zahájení zkoušek: Odpovědný pracovník: Ing. J. Řezníček Ukončení zkoušek: Zkušební postupy: Název a plné textové znění postupů zkoušek uvedených výše pod identifikačním označením podle seznamu zkušebních postupů je k dispozici v laboratořích. Výsledky zkoušek se týkají pouze zkoušených předmětů uvedených výše a nenahrazují jiné dokumenty. Bez písemného souhlasu zkušební laboratoře se nesmí protokol o zkoušce reprodukovat jinak, než celý. Protokol vystaven: Celkem obsahuje: 1 stranu + přílohu Kontroloval: Schválil: Mgr. Jaroslava Hromková Ing. Pavel Schwarzer zástupce vedoucího laboratoří Příloha 2/2

17 Příloha k Protokolu o zkoušce č /2010 strana 1/1 KLASIFIKACE CHEMICKÉHO PŮSOBENÍ VODY NA BETON podle normy ČSN EN Název zakázky: Brno Ing. Balun, LR Číslo zakázky: Lokalita: Nedvědice Datum odběru vzorku: Označení vzorku: V 1 Evidenční číslo vzorku: 7223 Klasifikace chemického působení vody na beton zatřídění podle normy ČSN EN 206-1, tabulka 2 : chemická charakteristika zjištěná hodnota stupeň vlivu prostředí při chemickém působení sírany mg/l 86,0 -- ph 6,86 -- CO 2 agresivní na CaCO 3 mg/l 9,24 -- amonné ionty mg/l 0,12 -- hořčík mg/l 23,6 -- Z hlediska chemického působení vody na beton se jedná o slabě agresivní chemické prostředí podle tabulky 2 (XA1). Datum: Schválil: Ing. Pavel Schwarzer zástupce vedoucího laboratoří Příloha 2/2

18 Výsledky laboratorních rozborů zemin Lokalita Dodavatel Odběratel Datum říjen 2010 Číslo zak Nedvědice - Bořínov - mosty Balun, Kainarova 54, BRNO Ing. Antonín Pechal, CSc. Číslo sondy V-1 V-2 V-3 Hloubka odběru m 2,8-3,0 2,0-2,2 4,2-4,4 Číslo vzorku Druh vzorku PP PP PP Měrná hmotnost kg.m Vlhkost v přir. stavu % 28,1 Vlhkost na mezi - tekutosti % 34 - plasticity % 26 Index plasticity % 8 Labor.penetr.pevnost kpa 50 Index konzistence 0,50 Konzistence měkká-tuhá Třída dle ČSN G3-GF F3-MS G3-GF Příloha 3

19 ZRNITOST Název akce Zak. číslo Sonda Hloubka (m) Označení Nedvědice - Bořínov - mosty V-1 2,8-3,0 Nedvědice - Bořínov - mosty V-2 2,0-2,2 Nedvědice - Bořínov - mosty V-3 4,2-4,4 100 JÍL PRACH PÍSEK ŠTĚRK jemný střední hrubý drobný střední hrubý ,001 0,002 0,003 0,005 0,01 0,02 0,03 0,05 0,1 0,2 0,3 0, Ekvivalentní průměr zrn [mm]

20 SITUACE SOND 1:500 Akce: Nedvědice - Bořínov - mosty Zak. č.: Příloha 5/1

21 SITUACE SOND 1:500 Akce: Nedvědice - Bořínov - mosty Zak. č.: Příloha 5/2

22 Stát Česká republika Jazyk česky Název databáze GDO ID Původní název V-31 Zkrácený název V-31 Rok vzniku objektu 1978 Poskytovatel dat Česká geologická služba - Geofond Hloubka vrtu (m) 5 Primární dokumentace GF P Souřadnice X - JTSK [m] Souřadnice Y - JTSK [m] Způsob zaměření X,Y zaměřeno Výškový systém Balt po vyrovnání Nadmořská výška - souřadnice Z Inklinometrie (Y/N) N Účel inženýrsko-geologický Hydrogeologické údaje (Y/N) N Hloubka hladiny podzemní vody [m] 2.20 Druh hladiny podzemní vody [ ověřováno ] Karotáž (Y/N) N Provedené zkoušky Hmotná dokumentace (Y/N) N Druh objektu vrt svislý Geologický profil (Y/N) Y Organizace provádějící Geotest n.p. Brno Organizace blokující Blokováno do Vrt - geologický profil Hloubka (m) Stratigrafie Popis Kvartér hlína hnědá rula v ostrohranných úlomcích zastoupení horniny - 15 % Kvartér písek hrubozrnný hlinitý štěrk zastoupení horniny - 20 % částice řádově centimetrové Kvartér písek hlinitý šedá hnědá rula v ostrohranných úlomcích Nedvědice - Bořínov - mosty Příloha 6

23 V-31 Situace archivní sondy Nedvědice - Bořínov - mosty Příloha 7
