1 CANA COMPACT & CANA PUS 2015.CZ

2 CANA COMPACT & CANA PUS Energie tepla, dokonale skrytá Skryté šachty plné výkonné technologie ow-h2o a komfortu. Canal Compact a Canal Plus působí jako štít proti chladu a dostatečně vyhřejí každičký kout vaší místnosti. Ideální použití jako hlavní zdroj tepla v místnostech s velkými prosklenými plochami. Po instalaci radiátoru je viditelná pouze mřížka, kterou lze objednat v několika barvách a provedení. Canal Compact a Canal Plus jsou vhodné do všech interiérů. Minimální doba montáže. Snadná montáž s flexibilním připojením jako volitelné příslušenství. Vodotěsné šachty. Účinná tepelná clona proti chladu od okna. Technologie ow-h2o se super vodivým a ultra rychlým výměníkem tepla pro nízkou spotřebu a maximální tepelné záření. 30 let záruka na výměník tepla. Podlahové vytápění s ow-h2o až o 30% větší úspora! Viz Str

3 CANA COMPACT & PUS 139

4 CANA COMPACT & PUS PŘEHED PŘEHED VÝROBKŮ CANA COMPACT CANA PUS R R R R Watty/ metr (B) B R B Stavební otvor : výška H, délka a šířka B + 2 cm! Příklad kalkulace: výkon tělesa Canal Compact R 1.5, D 258 (258-28) 1211 Wattů x = 2785 Wattů 100 ( Watty/metr lamel (B) při 75/65/20 ) PRINCIP ČINNOSTI Zajistěte dostatečný prostor pro záclony KOMFORTNĚJŠÍ VYTÁPĚNÍ Prosklené plochy jsou velmi často spojovány s nepříjemným studeným vzduchem, který jimi vniká do místnosti. Canal Compact a Canal Plus vytváří tepelnou clonu, která vás zbaví tohoto nepříjemného pocitu: studený vzduch pronikající do místnosti skrz prosklené plochy a studený vzduch u podlahy místnosti jsou ohřívány a promíchávány se vzduchem v místnosti. Tímto je dosažena vyrovnaná a příjemná teplota v místnosti. Výměník vždy na okenní straně! PRAKTICKÉ RADY Testy provedené v Jaga Experience ab a Technickém oddělení Univerzity v Eidhovenu (Holandsko) prokázaly, že nejvyššího výkonu tělesa lze dosáhnout umístěním výměníku tepla k okenní straně. Zajistěte dostatek prostoru mezi oknem a tělesem pro zavěšení záclon či žaluzií. Záclony nesmějí zasahovat do prostoru otopného tělesa. Doporučujeme umístit otopné těleso po celé délce proskleného prostoru. 140 jaga ow-h2o EnergySavers

5 SOŽENÍ CANA COMPACT & PUS Mřížka k dostání v několika provedeních a barvách eloxovaného hliníku, různých typů dřeva a z ušlechtilé oceli Dělící stěna černá polyuretanová deska, tloušťka 2.5 cm Krycí deska deska z dřevotřísky, tloušťka 1.5 cm (max. zatiženi 90 kg/m) Výměníkem tepla ow-h2o měděné trubky a hliníkové lamely, mosazné kolektory pro jednotrubkový nebo dvoutrubkový systém. Tmavě šedý lak RA 7024 Konzole z pozinkovaného ocelového plechu. Tmavě šedý lak RA 7024 Odvzdušňovací ventil (nebo montáž odvzdušňovacího ventilu na trubky ústředního vytápění) Stojánky z pozinkovaného plechu metodou Sendzimir, tloušťka 1.5 mm. Tmavě šedý lak (RA 7024) Vnitřní povrch z tmavě šedé polyurethanové pěny Vodotěsná polyesterová šachta s předmontovaným eloxovaným rámem přírodní nebo černé barvy V případě, že je výška spodní vody vyšší než 30 cm, může dojít k vážnému poškození polyesterové šachty, což může mít za následek ztrátu vodotěsnosti nebo i poškození podlahy (vydutím). Napojení je skrz vyvrtané otvory v horní části šachty (± 7.5 cm od horní strany). Spodní část šachty je vodotěsná. max. 30 cm jaga ow-h2o EnergySavers 141

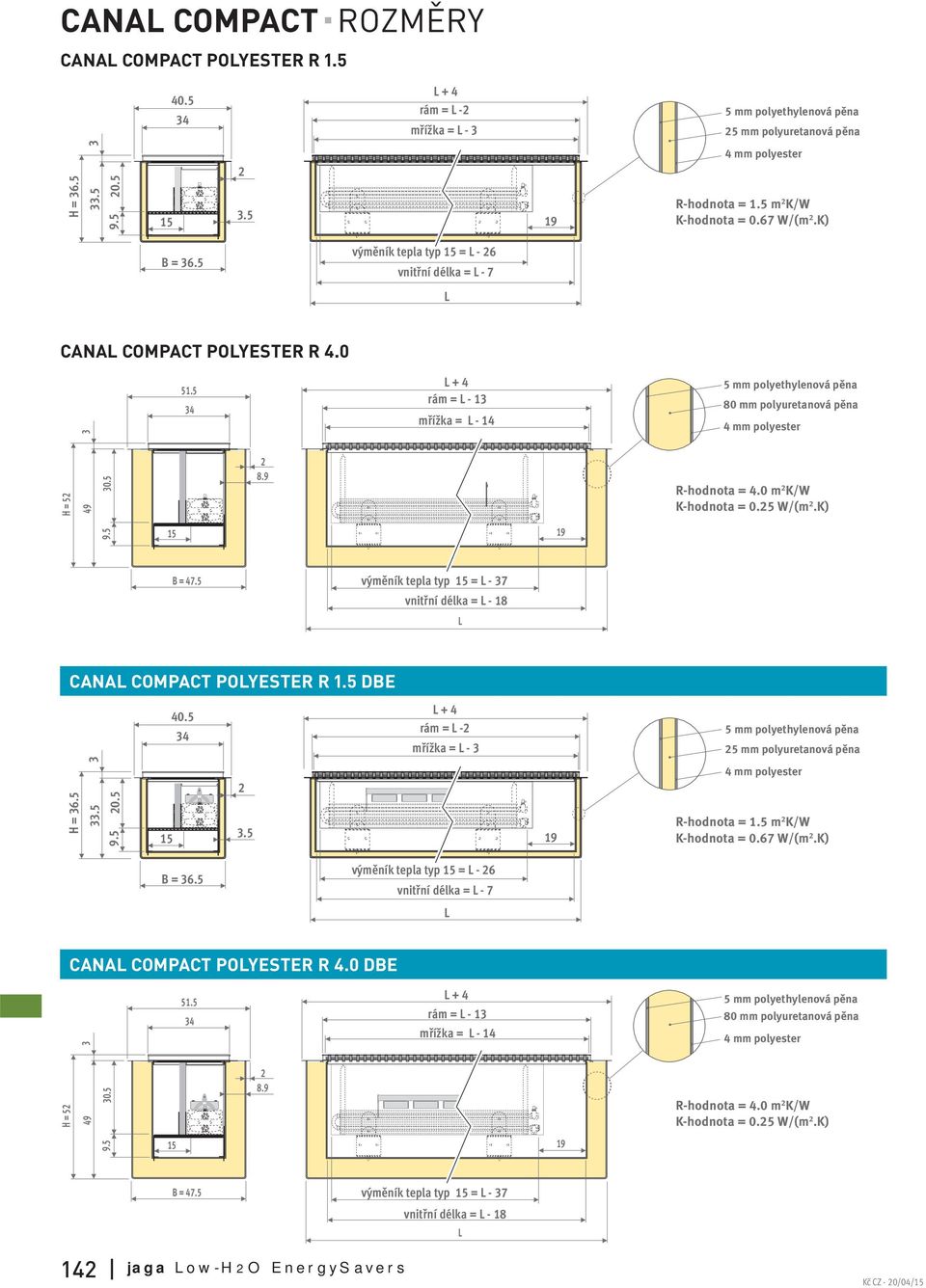

6 CANA COMPACT ROZMĚRY CANA COMPACT POYESTER R rám = -2 mřížka = mm polyethylenová pěna 25 mm polyuretanová pěna H = mm polyester R-hodnota = 1.5 m 2 K/W K-hodnota = 0.67 W/(m 2.K) B = 36.5 výměník tepla typ 15 = - 26 vnitřní délka = - 7 CANA COMPACT POYESTER R rám = - 13 mřížka = mm polyethylenová pěna 80 mm polyuretanová pěna 4 mm polyester H = R-hodnota = 4.0 m 2 K/W K-hodnota = 0.25 W/(m 2.K) B = 47.5 výměník tepla typ 15 = - 37 vnitřní délka = - 18 CANA COMPACT POYESTER R 1.5 DBE rám = -2 mřížka = mm polyethylenová pěna 25 mm polyuretanová pěna H = mm polyester R-hodnota = 1.5 m 2 K/W K-hodnota = 0.67 W/(m 2.K) B = 36.5 výměník tepla typ 15 = - 26 vnitřní délka = - 7 CANA COMPACT POYESTER R 4.0 DBE rám = - 13 mřížka = mm polyethylenová pěna 80 mm polyuretanová pěna 4 mm polyester H = R-hodnota = 4.0 m 2 K/W K-hodnota = 0.25 W/(m 2.K) B = 47.5 výměník tepla typ 15 = - 37 vnitřní délka = jaga ow-h2o EnergySavers

7 CANA PUS POYESTER R B + 6 C + 6 rám = - 5 mřížka = - 6 ROZMĚRY CANA PUS 5 mm polyethylenová pěna 40 mm polyuretanová pěna 4 mm polyester 3 H = b1 B b 5 výměník tepla = - 29 vnitřní délka = R-hodnota = 2.5 m 2 K/W K-hodnota = 0.40 W/(m 2.K) Odpovídající rozměry šachta rám výměník tepla B Ctyp b b CANA PUS POYESTER R 3.0 H = B + 4 C b1 B b rám = - 7 mřížka = - 8 výměník tepla = - 31 vnitřní délka = mm polyethylenová pěna 50 mm polyuretanová pěna 4 mm polyester R-hodnota = 3.0 m 2 K/W K-hodnota = 0.33 W/(m 2.K) Odpovídající rozměry šachta rám výměník tepla B Ctyp b b CANA PUS POYESTER R 4.0 H = b1 B + 4 C B b rám = - 13 mřížka = - 14 výměník tepla = - 37 vnitřní délka = mm polyethylenová pěna 80 mm polyuretanová pěna 4 mm polyester R-hodnota = 4.0 m 2 K/W K-hodnota = 0.25 W/(m 2.K) Odpovídající rozměry šachta rám výměník tepla B Ctyp b b jaga ow-h2o EnergySavers 143

8 CANA COMPACT & PUS STANDARDNÍ DODÁVKA Standardní dodávka : -kompletně předmontovaná vodotěsná polyesterová šachta s černým eloxovaným rámem -mřížka - krycí deska (max. zatížení 90 kg/m) - výměník tepla ow-h2o, s podpěrami, tmavě šedý lak RA černá dělící stěna z polyuretanové pěny - přímý odvzdušňovací ventil 1/8 a výpustná zátka 1/2 Dodávka Canal Compact s DBE : - počet aktivátorů DBE se liší podle délky tělesa - řídící jednotka a ovládací panel - řídící jednotka 12 VDC s čidlem teploty vody - konektor pro adaptér 12 VDC přímo na řídící jednotce -montážní návod - zabaleno s radiátorem OBJEDNACÍ KÓD CANA COMPACT kód výška délka šířka mřížka CCXX / XXX vyplňte kód mřížky CC15: Canal Compact R 1.5 CC40: Canal Compact R 4.0 HYDRAUICKÉ PŘIPOJENÍ Výměník tepla může být připojen několika různými způsoby: - připojením k centrálnímu rozdělovači. Nastavení teploty pomocí pokojového termostatu (bez ventilu v šachtě) - s ruční hlavicí v šachtě - s termostatickým ventilem v šachtě: v tomto případě doporučujeme použít termostatickou hlavici s dálkovým nastavením. Jednoduché ovládání, termostat může lépe snímat teplotu v místnosti Napojení je skrz vyvrtané otvory v horní části šachty (± 7.5 cm od horní strany). Spodní část šachty je vodotěsná. PŘIPOJOVACÍ SADY S termostatickou hlavicí v šachtě EEKTRICKÉ PŘIPOJENÍ CANA COMPACT DBE Napojení je skrz vyvrtané otvory v horní části šachty (± 7.5 cm od horní strany). Spodní část šachty je vodotěsná. Volitelné příslušenství VAC: pro připojení 230 VAC s vodotěsným zdrojem a vodotěsnou spojkou kabelu v šachtě. Vyplňte kód s /VAC OBJEDNACÍ KÓD Kč/ ks CCXX.HHH BB/XXX/VAC Volitelné příslušenství VDC : zástrčka stěnového zdroje napětí 230 VAC/12VDC Vyplňte kód s /VDC OBJEDNACÍ KÓD CCXX.HHH BB/XXX/VDC Kč/ ks OBJEDNACÍ KÓD CANA COMPACT S DBE kód výška délka šířka mřížka volba CCXX / XXX /DBE vyplňte kód mřížky CC15: Canal Compact R 1.5 CC40: Canal Compact R 4.0 S dálkovým ovládáním OBJEDNACÍ KÓD CANA PUS kód výška délka šířka mřížka CPXX / XXX vyplňte kód mřížky CP25: Canal Plus R 2.5 CP30: Canal Plus R 3.0 CP40: Canal Plus R 4.0 sada 72 OBJ. KÓD DVOUTRUBKA Kč COMC.JV2.JB COMC.JV2.RD vyplňte kód svěrného šroubení Přesná trubka měď 14/1 114 Přesná trubka měď 15/1 115 Přesná trubka měď 16/1 116 VPE/AU trubka 16/2 316 Ostatní připojení Viz kapitola Připojovací sady & Ventily pro všechna připojení, volitelné příslušenství a technické informace. 144 jaga ow-h2o EnergySavers

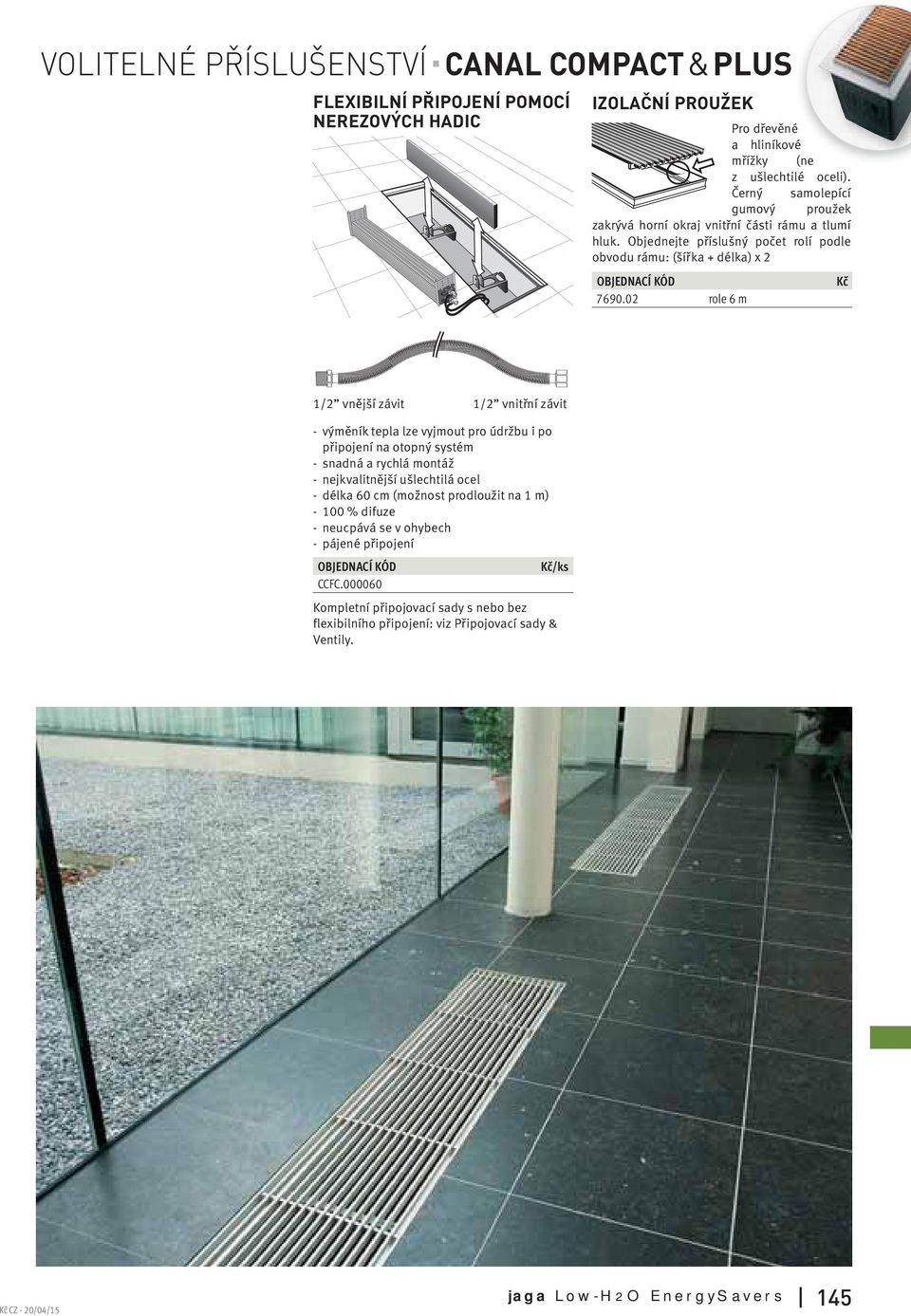

9 VOITENÉ PŘÍSUŠENSTVÍ CANA COMPACT & PUS FEXIBINÍ PŘIPOJENÍ POMOCÍ NEREZOVÝCH HADIC IZOAČNÍ PROUŽEK Pro dřevěné a hliníkové mřížky (ne z ušlechtilé oceli). Černý samolepící gumový proužek zakrývá horní okraj vnitřní části rámu a tlumí hluk. Objednejte příslušný počet rolí podle obvodu rámu: (šířka + délka) x 2 OBJEDNACÍ KÓD role 6 m Kč 1/2 vnější závit 1/2 vnitřní závit - výměník tepla lze vyjmout pro údržbu i po připojení na otopný systém - snadná a rychlá montáž - nejkvalitnější ušlechtilá ocel - délka 60 cm (možnost prodloužit na 1 m) % difuze - neucpává se v ohybech -pájené připojení OBJEDNACÍ KÓD Kč/ ks CCFC Kompletní připojovací sady s nebo bez flexibilního připojení: viz Připojovací sady & Ventily. jaga ow-h2o EnergySavers 145

10 CANA COMPACT H Watty Watty 75/65 55/45 DMN DON DBN RMN RON RBN DMV DOV DBV RMV ROV RBV RNA DNA DB DDB RB RDB SNA B SB SDB ANA RSS SNC/XXX DNC/XXX H B R 1.5 CC15.HHH BB/XXX H B R 4.0 CC40.HHH BB/XXX Korekční faktor výkonu viz strany Výkon při pokojové teplotě 20 C. Všechny ceny jsou bez DPH CANA COMPACT DBE H Watty Watty Watty 75/65 55/45 35/30 DMN DMV DON RON DOV ROV RNA DBN RMN RBN DBV RMV RBV DNA DB DDB RB RDB SNA SB SDB ANA RSS H B R 1.5 CC15.HHH BB/XXX/DBE H B R 4.0 CC40.HHH BB/XXX/DBE B SNC/ XXX DNC/ XXX Výkon při pokojové teplotě 20 C. Všechny ceny jsou bez DPH 146 jaga ow-h2o EnergySavers

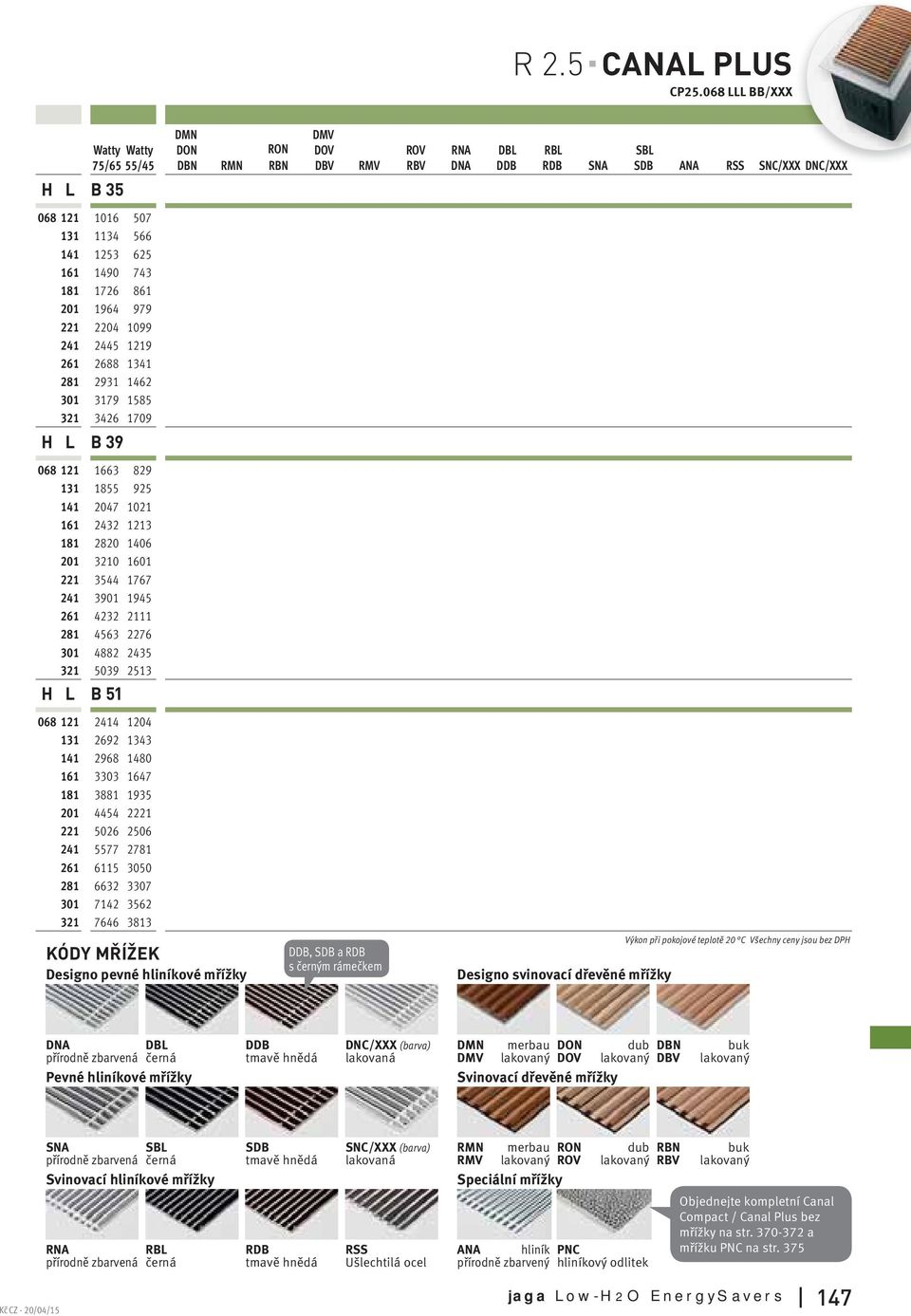

11 R 2.5 CANA PUS CP BB/XXX Watty Watty 75/65 55/45 H B 35 DMN DON DBN RMN RON RBN DMV DOV DBV RMV ROV RBV RNA DNA DB DDB RB RDB SNA SB SDB ANA RSS SNC/XXXX DNC/XXX H B H B KÓDY MŘÍŽEK Designo pevné hliníkové mřížky DDB, SDB a RDB s černým rámečkem Designo svinovací dřevěné mřížky Výkon při pokojové teplotě 20 C Všechny ceny jsou bez DPH DNA přírodně zbarvená DB černá Pevné hliníkové mřížky DDB tmavě hnědá DNC/XXX (barva ) lakovaná DMN merbau DON dub DMV lakovaný DOV lakovaný Svinovací dřevěné mřížky DBN DBV buk lakovaný SNA přírodně zbarvená SB černá Svinovací hliníkové mřížky RNA přírodně zbarvená RB černá SDB tmavě hnědá RDB tmavě hnědá SNC/XXX (barva ) lakovaná RSS Ušlechtilá ocel RMN merbau RON RMV lakovaný ROV Speciální mřížky dub lakovaný ANA hliník přírodně zbarvený PNC hliníkový odlitek RBN RBV buk lakovaný Objednejte kompletní Canal Compact / Canal Plus bez mřížky na str a mřížku PNC na str. 375 jaga ow-h2o EnergySavers 147

12 CANA PUS R 3.0 CP BB/XXX H Watty Watty 75/65 55/45 H B 37 DMN DON DBN RMN RON RBN DMV DOV DBV RMV ROV RBV RNA DNA DB DDB RB RDB SNA B SB SDB ANA RSS SNC/XXX DNC/XXX H B H B Výkon při pokojové teplotě 20 C. Všechny ceny jsou bez DPH Korekční faktor výkonu viz strany jaga ow-h2o EnergySavers

13 R 4.0 CANA PUS CP BB/XXX Watty Watty 75/65 55/45 H B 43 DMN DON DBN RMN RON RBN DMV DOV DBV RMV ROV RBV RNA DNA DB DDB RB RDB SNA SB SDB ANA RSS SNC/XXXX DNC/XXX H B H B KÓDY MŘÍŽEK Designo pevné hliníkové mřížky DDB, SDB a RDB s černým rámečkem Designo svinovací dřevěné mřížky Výkon při pokojové teplotě 20 C. Všechny ceny jsou bez DPH DNA přírodně zbarvená DB černá Pevné hliníkové mřížky DDB tmavě hnědá DNC/XXX (barva ) lakovaná DMN merbau DON dub DMV lakovaný DOV lakovaný Svinovací dřevěné mřížky DBN DBV buk lakovaný SNA přírodně zbarvená SB černá Svinovací hliníkové mřížky SDB tmavě hnědá SNC/XXX (barva ) lakovaná RMN merbau RON RMV lakovaný ROV Speciální mřížky dub lakovaný RBN RBV buk lakovaný RNA přírodně zbarvená RB černá RDB tmavě hnědá RSS Ušlechtilá ocel ANA hliník přírodně zbarvený PNC hliníkový odlitek Objednejte kompletní Canal Compact / Canal Plus bez mřížky na str a mřížku PNC na str. 375 jaga ow-h2o EnergySavers 149

14 Jaga N.V. - Organizační Složka Č sl. Armády Hostivice T: F: info@jagacz.com Jaga International Verbindingslaan z/n B-3590 Diepenbeek T: F: export@jaga.be Informace v tomto ceníku jsou platné v době vytištění. Společnost Jaga si vyhrazuje právo kdykoliv, v souladu se svou inovační politikou, měnit specifikace produktů. Všechny ceny jsou bez DPH. Ceny jsou platné od 1. Února Tento ceník nahrazuje všechny předchozí JAGA N.V.
