1 Teplo-Hospodárnost 2-3/THS-P-1 Automatický parní středotlaký kotel THS - P na plynná a kapalná paliva v 15 výkonových typech v provedení s přehřívákem páry. Palivo Zemní plyn, svítiplyn, kapalný plyn, nafta, LTO, TTO. Provedení Třítahové s plamencem, chlazenou obratovou komorou uzavřenou membránovou stěnou, dvěma tahy žárových trubek, nechlazenou druhou obratovou komorou a kouřovým sběračem. Přehřívák je umístěn mezi 1. a 2. svazkem žárových trubek. Kotle jsou dodávány standardně v pravém provedení (ovládání zprava). Na přání lze kotle dodat v provedení levém. Provozní teplota páry kotle THS - P Maximální provozní tlaky jsou v řadě do 16 bar(g). Základní výstroj kotle THS - P dva přímé vodoznaky; pojistný ventil syté páry; pojistný ventil přehřáté páry; havarijní manostat; teploměr na výstupu přehřáté páry; teploměr na vstupu páry do přehříváku; teploměr s jímkou; havarijní termostat přehřáté páry; manometr přehřáté páry; manometr syté páry; parní ventil; odkalovací ventil; odluhovací ventil; napájecí armatura; odvzdušňovací ventil kotle; odvzdušňovací ventil přehříváku; odvodňovací armatura přehříváku. Provozní teplota přehřáté páry Provozní teplota přehřáté páry je stanovena dle požadavku zákazníka, max. 300 C a je neregulovaná. Teplota syté páry na vstupu do přehříváku je dána teplotou páry při daném provozním tlaku zvětšeném o 1bar, což znamená zvětšení o tlakovou ztrátu přehříváku. Tabulka závislosti teploty na tlaku páry.

2 Teplo-Hospodárnost 2-2/THS-P-2 Technická data Výkon hořáku Výkon kotle Parní výkon kotle Tlaková ztráta na straně Vodní obsah plný Vodní obsah po vodorys Provozní hmotnost (tlak 13 bar) [kw] [kw] [kg /h] [Pa] [m 3 ] [m 3 ] [kg] THS 10-P ,9 2, THS 12-P ,8 2, THS 14-P ,8 3, THS 16-P ,1 3, THS 20-P ,5 4, THS 25-P ,7 4, THS 32-P ,6 5, THS-40-P ,7 6, THS 50-P ,0 7, THS 60-P ,8 10, THS 80-P ,4 16, THS 100-P ,7 17, THS 120-P ,4 19, THS 140-P ,8 22, THS 160-P ,2 26, Hlavní rozměry kotle a dimenze hrdel Délka Šířka Výška Kouřov é Parní Pojistný ventil Odk al Napáj ení Hořák Kouřov é Odluhova cí A B C D E F G H I K d1 [mm] [mm] [mm] [mm] [mm] [mm] [mm ] [mm] [mm] [mm] DN/PN THS 10-P THS 12-P THS 14-P THS 16-P THS 20-P THS 25-P THS 32-P THS 40-P /40 THS 50-P THS 60-P THS 80-P THS 100-P THS 120-P THS 140-P THS 160-P

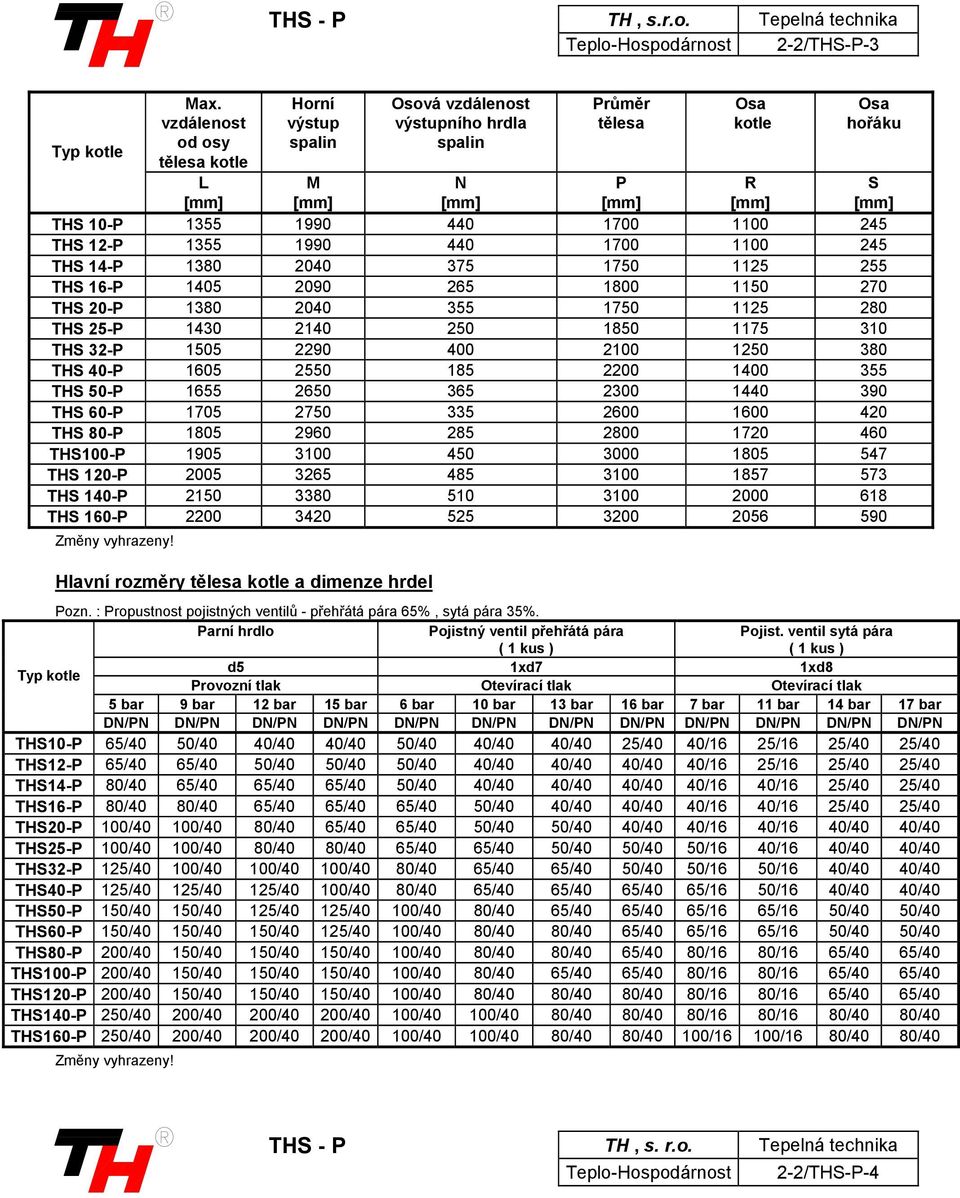

3 Teplo-Hospodárnost 2-2/THS-P-3 Max. vzdálenost od osy kotle Horní výstup Osová vzdálenost výstupního hrdla Průměr Osa kotle Osa hořáku L M N P R S [mm] [mm] [mm] [mm] [mm] [mm] THS 10-P THS 12-P THS 14-P THS 16-P THS 20-P THS 25-P THS 32-P THS 40-P THS 50-P THS 60-P THS 80-P THS100-P THS 120-P THS 140-P THS 160-P Hlavní rozměry kotle a dimenze hrdel Pozn. : Propustnost pojistných ventilů - přehřátá pára 65%, sytá pára 35%. Parní Pojistný ventil přehřátá pára ( 1 kus ) Pojist. ventil sytá pára ( 1 kus ) d5 1xd7 1xd8 Provozní tlak Otevírací tlak Otevírací tlak 5 bar 9 bar 12 bar 15 bar 6 bar 10 bar 13 bar 16 bar 7 bar 11 bar 14 bar 17 bar DN/PN DN/PN DN/PN DN/PN DN/PN DN/PN DN/PN DN/PN DN/PN DN/PN DN/PN DN/PN THS10-P 65/40 50/40 40/40 40/40 50/40 40/40 40/40 25/40 40/16 25/16 25/40 25/40 THS12-P 65/40 65/40 50/40 50/40 50/40 40/40 40/40 40/40 40/16 25/16 25/40 25/40 THS14-P 80/40 65/40 65/40 65/40 50/40 40/40 40/40 40/40 40/16 40/16 25/40 25/40 THS16-P 80/40 80/40 65/40 65/40 65/40 50/40 40/40 40/40 40/16 40/16 25/40 25/40 THS20-P 100/40 100/40 80/40 65/40 65/40 50/40 50/40 40/40 40/16 40/16 40/40 40/40 THS25-P 100/40 100/40 80/40 80/40 65/40 65/40 50/40 50/40 50/16 40/16 40/40 40/40 THS32-P 125/40 100/40 100/40 100/40 80/40 65/40 65/40 50/40 50/16 50/16 40/40 40/40 THS40-P 125/40 125/40 125/40 100/40 80/40 65/40 65/40 65/40 65/16 50/16 40/40 40/40 THS50-P 150/40 150/40 125/40 125/40 100/40 80/40 65/40 65/40 65/16 65/16 50/40 50/40 THS60-P 150/40 150/40 150/40 125/40 100/40 80/40 80/40 65/40 65/16 65/16 50/40 50/40 THS80-P 200/40 150/40 150/40 150/40 100/40 80/40 80/40 65/40 80/16 80/16 65/40 65/40 THS100-P 200/40 150/40 150/40 150/40 100/40 80/40 65/40 65/40 80/16 80/16 65/40 65/40 THS120-P 200/40 150/40 150/40 150/40 100/40 80/40 80/40 80/40 80/16 80/16 65/40 65/40 THS140-P 250/40 200/40 200/40 200/40 100/40 100/40 80/40 80/40 80/16 80/16 80/40 80/40 THS160-P 250/40 200/40 200/40 200/40 100/40 100/40 80/40 80/40 100/16 100/16 80/40 80/40 THS - P TH, s. r.o. Tepelná technika Teplo-Hospodárnost 2-2/THS-P-4

4 Kotel THS - P THS - P TH, s. r.o. Tepelná technika Teplo-Hospodárnost 2-2/THS-P-5

5 Těleso kotle Skládá se z pláště válcového tvaru, dvou den vyztužených rohovými výztuhami, plamence s chlazenou obratovou komorou uzavřenou membránovou stěnou a dvou svazků žárových trubek. Druhá obratová komora je nechlazená. Uzavřená je dveřmi umožňujícími čištění výhřevných ploch druhého a třetího tahu. Tato komora je rozšířena o prostor, ve kterém je zabudován přehřívák. V membránové stěně je zabudován průlez umožňující vstup do plamence a první obratové komory. Odvod je přes kouřový sběrač kouřovým hrdlem. Na tělese kotle je umístěna armaturní trubka ve které je zapojena regulace napájení, vodoznaky, manometr, manostaty pro regulaci výkonu hořáku, havarijní manostat a pro odluh. Dále jsou na tělese kotle hrdla pro odvod páry, napájení, pojišťovací ventily, odvzdušnění, odkal a hlídání hladiny na vodorysu, popřípadě montáž BOSB. Pro vnitřní revizi kotle jsou do osazeny průlezy a kontrolní otvory. Veškeré výhřevné plochy jsou snadno přístupné pro čištění a tím je zaručena trvalá vysoká účinnost i při dlouhodobém provozu s kapalnými palivy. Použitým materiálem jsou kotlové plechy a bezešvé trubky. Účinnost a teploty Tepelná účinnost kotle je 91% jako standardní dodávka (bez EKO). Teploty dosahují hodnot o C a to v závislosti na provozním přetlaku a výkonu kotle. Při zabudování EKA na výstup z kotle se zvýší účinnost na cca 94 %. Emise Emisní hodnoty jsou závislé na typu a provedení hořáku. Splňují zákonem stanovené emisní limity pro plynná a kapalná paliva. Při spalování kapalných paliv jsou emise NOx a síry závislé na množství organicky vázaného obsahu dusíku a síry v palivu. Přehřívák páry Je vyroben z materiálů odolných do teploty 500 o C. Přehřívák je zabudován do ového tahu v místech, kde teplota nepřesahuje 450 o C, tudíž lze provozovat přehřívák bez odběru páry. Start kotle je tak možný bez zavodnění přehříváku. Sytá pára z kotle je vedena přes přehřívák, kde se dosáhne potřebné provozní teploty přehřátí. Teplota přehřátí je neregulovaná a její kolísání je +/- 10 o C v závislosti na momentálním odběru páry a výkonu hořáku. Požadovanou teplotu páry mezi teplotou sytosti a konečnou teplotou přehřátí < 300 o C je nutno určit předem. Tlaková ztráta na straně páry v přehříváku je asi 0,05 MPa.
