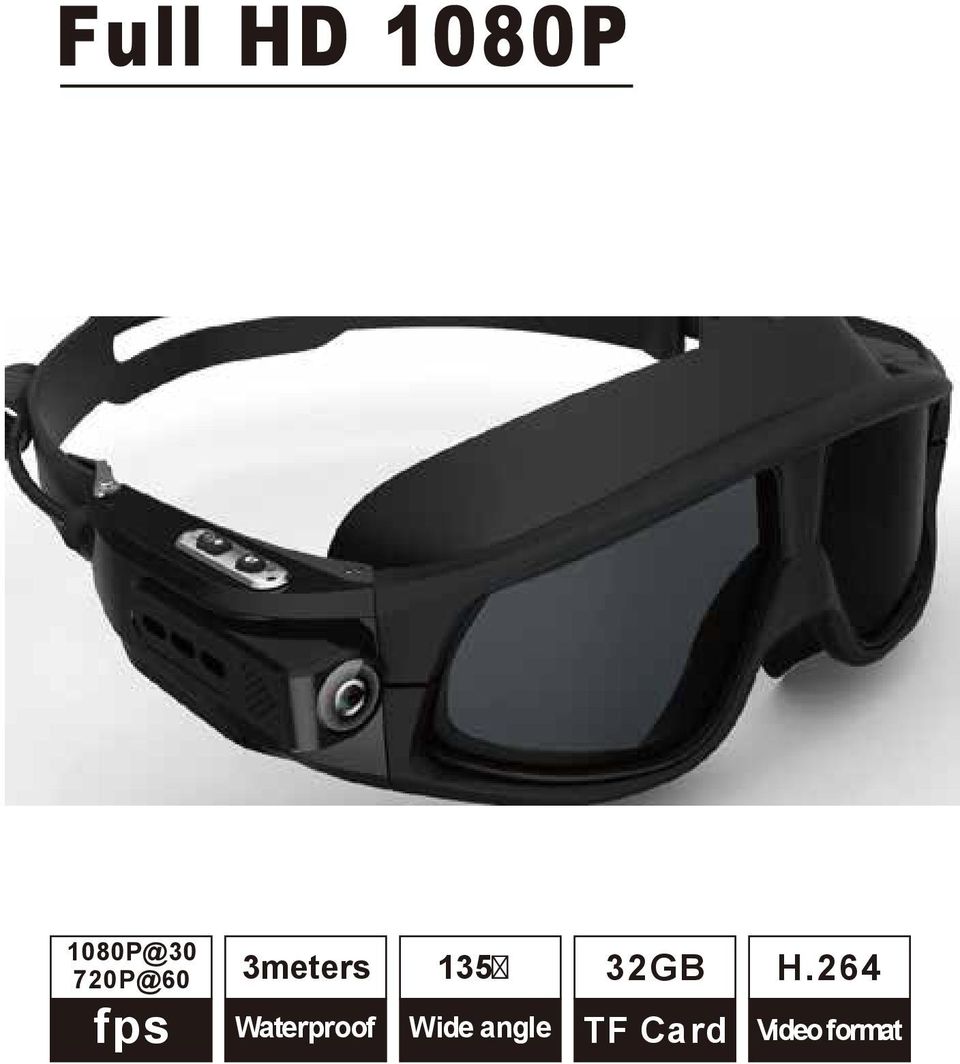

1 3meters GB fps Waterproof Wide angle TF Card H.264 Video format

2 Děkujeme Vám že jste si zakoupili tyto brýle s vestavěnou kamerou. Před použitím čtěte tento manuál prosím. Technické Parametry: 1. rozlišení snímače 5MPx CMOS 2. podporuje mikro SD a SDHC karty třídy 4 a výše, do 32 GB (není zahrnuta v balení) 3. rozlišení videa: 1080P = 1920 x 1080p (16:9) 30 snímků / sec., 12M bit / sec, 1 GByte paměti se zaplní za 12 minut záznamu 720P = 1280 x 720p (16:9) 60 snímků / sec., 12M bit / sec, 1 GByte paměti se zaplní za 12 minut záznamu 4. Doba nahrávání se může měnit kvůli snímanému prostředí které je odlišné 5. baterie: vyměnitelná (vestavěná) rozměry: 195 * 70 * 115mm hmotnost: 160g C Požadavky na počítačový systém: Windows prostředí: 3.0 GHz Intel Pentium D (dual-core) nebo rychlejší Mac prostředí: Dual 2.0 GHz PowerMac G5 nebo rychlejší; 2.0 GHz Intel Core Duo nebo rychlejší Windows XP (Service Pack 2 nebo novější), Windows Vista, Windows7 nebo Apple Mac X 10.6 nebo novější 2GB RAM. 1G volné místo na harddisku 1GB nebo větší video karta QuickTime x768 rozlišení (32 bit) 16 bit Windows kompatibilní zvuková karta (v některých případech může být kmitočet automaticky snížen pro maximální využití paměti) at I)Obsah balení: 1. brýle s kamerou 2. návod 3. USB kabel volitelné: 4. akumulátor 5. nabíječka

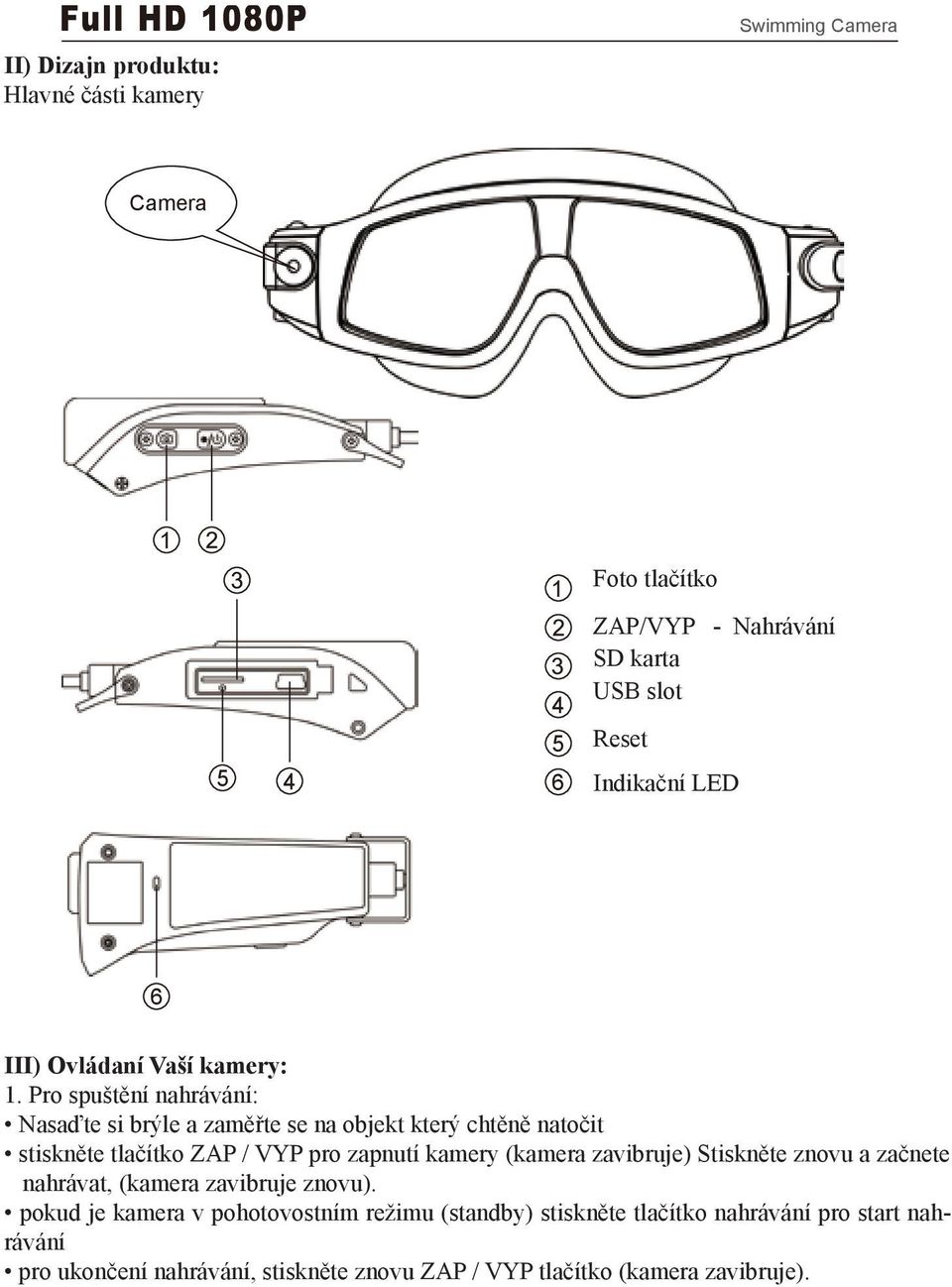

3 Spec Opera Camera II) Dizajn produktu: Hlavné části kamery Camera Foto tlačítko ZAP/VYP - Nahrávání SD karta USB slot Reset Indikační LED Pixels Resol Powe Powe Powe Memo Photo Video Worki Storag Water On/of Physi Produ USB Playe 6 III) Ovládaní Vaší kamery: 1. Pro spuštění nahrávání: Nasaďte si brýle a zaměřte se na objekt který chtěně natočit stiskněte tlačítko ZAP / VYP pro zapnutí kamery (kamera zavibruje) Stiskněte znovu a začnete nahrávat, (kamera zavibruje znovu). pokud je kamera v pohotovostním režimu (standby) stiskněte tlačítko nahrávání pro start nahrávání pro ukončení nahrávání, stiskněte znovu ZAP / VYP tlačítko (kamera zavibruje).

4 amera Specifications Pixels 3 mega Resolution 1920x1080P@30fps ; 1280x720P@60fps Power supply Embedded 660mAh Li-polymer Battery Power duration 1.5 hours Power Consumption <1.5W Memory Support Max high speed 32 GB TF Card Photographing Angle 135 degree Video Format H.264 Working temp Storage temp Waterproof rate IP 68 On/off vibration Yes Physical weight 160g Product size 195mm*70mm*115mm USB 2.0(HS) Player KM Player; Quick Time7.6;Storm2012;RealPlayer11 Operating System Win7/WinXP/Vista/Mac Os10.7 or above 2.Při fotografování: Stiskněte ZAP / VYP tlačítko - kamera je v pohotovostním režimu stiskněte krátce Foto tlačítko pro pořízení snímku 3.PC Kamera Po připojení kamery s PC déle podržte Foto tlačítko, na PC se objeví externí disk, kamera je v módě PC CAM 4.RESET Pokud kamera nefunguje správně nebo nefunguje ovládání, stiskněte Reset tlačítko na jednu sekundu, kamera se restartuje a vypne, kameru zapněte. Nastavení parametrů: 1. Expozice EV vyšší číslo zvýší jas záběru 2. Kvalita videa změna bitrate změní kvalitu videa (počet bitů / sek) 3. Kmitočet abychom se vyhnuli blikání obrazu, třeba nastavit kmitočet 50Hz nebo 60Hz 4. Datum a čas při nastavení zobrazení se neustále bude zobrazovat datum a čas při fotografování a natáčení 5. Rozlišení vyberte si mezi 1080p a 720p rozlišením setting.txt soůbor: 1. Připojte kameru k PC pomocí USB kabelu 2. Otevřete zobrazený disk a najděte v něm soubor setting.txt Stat EV Ligh RTC Res Stat Pow Pow Rec No mem Low Cha Full

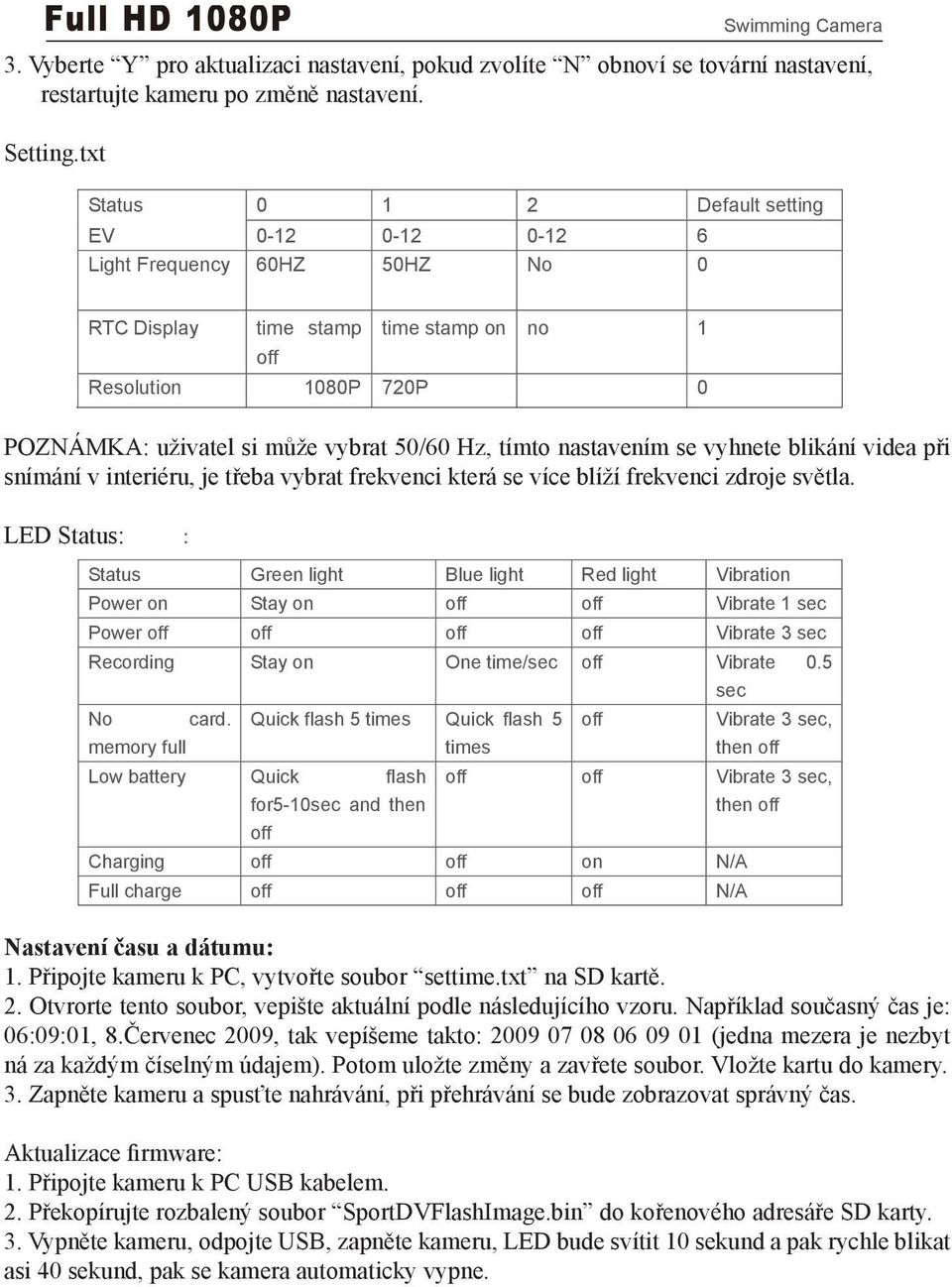

5 mera 3. Vyberte Y pro aktualizaci nastavení, pokud zvolíte N obnoví se tovární nastavení, restartujte kameru po změně nastavení. Setting.txt Status Default setting EV Light Frequency 60HZ 50HZ No 0 RTC Display time stamp time stamp on no 1 off Resolution 1080P 720P 0 POZNÁMKA: uživatel si může vybrat 50/60 Hz, tímto nastavením se vyhnete blikání videa při snímání v interiéru, je třeba vybrat frekvenci která se více blíží frekvenci zdroje světla. LED Status: Status Green light Blue light Red light Vibration Power on Stay on off off Vibrate 1 sec Power off off off off Vibrate 3 sec Recording Stay on One time/sec off Vibrate 0.5 sec No card. Quick flash 5 times Quick flash 5 off Vibrate 3 sec, memory full times then off Low battery Quick flash off off Vibrate 3 sec, for5-10sec and then then off off Charging off off on N/A Full charge off off off N/A Nastavení času a dátumu: 1. Připojte kameru k PC, vytvořte soubor settime.txt na SD kartě. 2. Otvrorte tento soubor, vepište aktuální podle následujícího vzoru. Například současný čas je: 06:09:01, 8.Červenec 2009, tak vepíšeme takto: (jedna mezera je nezbyt ná za každým číselným údajem). Potom uložte změny a zavřete soubor. Vložte kartu do kamery. 3. Zapněte kameru a spusťte nahrávání, při přehrávání se bude zobrazovat správný čas. Aktualizace firmware: 1. Připojte kameru k PC USB kabelem. 2. Překopírujte rozbalený soubor SportDVFlashImage.bin do kořenového adresáře SD karty. 3. Vypněte kameru, odpojte USB, zapněte kameru, LED bude svítit 10 sekund a pak rychle blikat asi 40 sekund, pak se kamera automaticky vypne.

6 Camera 4. Znovu zapněte kameru Poznámka: Pokud by byla slabá baterie, rozsvítí se zelená LED. Nabíjení cez USB kabel: 1. Vypněte kameru, poté připojte kameru dodaným USB kabelem k počítači. 2. Během nabíjení svítí modrá LED. 3. Po úplném nabití baterie modrá LED zhasne. Nabitá baterie umožní nahrávání 90 až 100 minut při 30fps nebo 60fps. Plné nabití baterie trvá 2 až 3 hodiny. poznámka: ujistěte se že SD karta je správně vložena nedotýkejte se kontaktů na SD kartě a SD slotu SD karta může být poškozena pokud nelze plně zasunout SD karta, nebo údaje na ní se mohou poškodit, pokud je karta vložena nebo vyjmuta při zapnuté kameře nedotýkejte se USB konektoru, může to mít negativní vliv na správné fungování kamery Kamera podporuje mikro SD karty třídy 4 a vyšší a kompatibilní do 32 GB kapacity, SD karty nižší třídy mohou způsobit samovolné zastavení nahrávání c c.5 c, c, IV) Připojení k PC Vaše nahrané video a fotografie můžete zkopírovat nebo přesunout do Vašeho PC. 1.Zapnite kameru. 2.Připojte kameru k PC pomocí dodaného USB kabelu. 3. V adresáři DCIM najdete všechny Vaše záznamy které můžete kopírovat, odstranit, přesunout na lokální disk v PC.

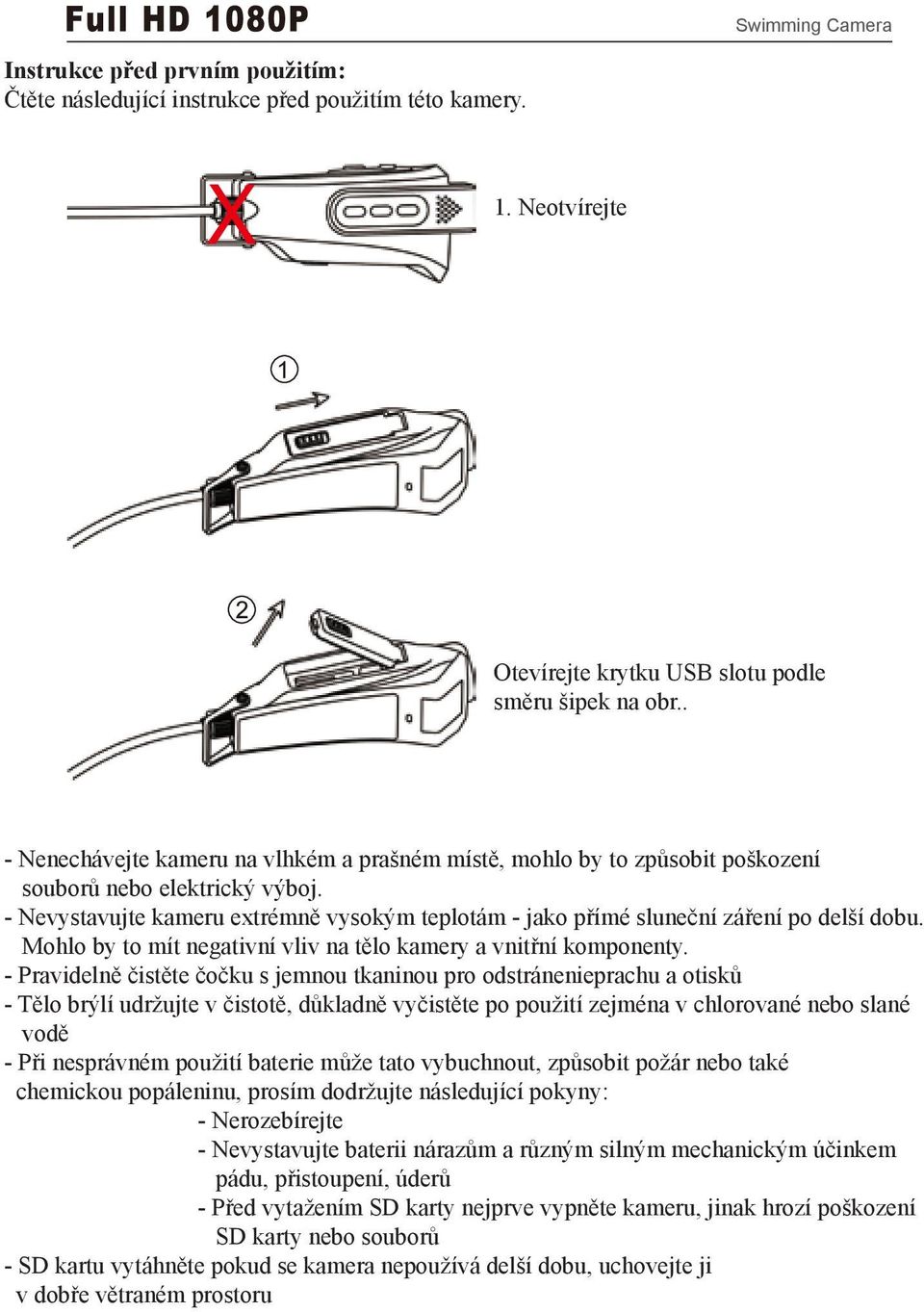

7 Camera Instrukce před prvním použitím: Čtěte následující instrukce před použitím této kamery. 1. Neotvírejte 1 Otevírejte krytku USB slotu podle směru šipek na obr.. - Nenechávejte kameru na vlhkém a prašném místě, mohlo by to způsobit poškození souborů nebo elektrický výboj. - Nevystavujte kameru extrémně vysokým teplotám - jako přímé sluneční záření po delší dobu. Mohlo by to mít negativní vliv na tělo kamery a vnitřní komponenty. - Pravidelně čistěte čočku s jemnou tkaninou pro odstránenieprachu a otisků - Tělo brýlí udržujte v čistotě, důkladně vyčistěte po použití zejména v chlorované nebo slané vodě - Při nesprávném použití baterie může tato vybuchnout, způsobit požár nebo také chemickou popáleninu, prosím dodržujte následující pokyny: - Nerozebírejte - Nevystavujte baterii nárazům a různým silným mechanickým účinkem pádu, přistoupení, úderů - Před vytažením SD karty nejprve vypněte kameru, jinak hrozí poškození SD karty nebo souborů - SD kartu vytáhněte pokud se kamera nepoužívá delší dobu, uchovejte ji v dobře větraném prostoru

8 Camera Záruční podmínky: Záruka se vztahuje pouze na výrobní vady. Pokud se brýle s kamerou používají při vysoce riskantních sportech a aktivitách které nejsou doporučené výrobcem, nebude závada krytá zárukou. V) Řešení problémů: 1.Kamera nelze zapnout zkontrolujte nabití baterie 2. Po připojení k počítači nelze najít disk v adresáři MůJ POČÍTAČ zkontrolujte zda je v pořádku USB připojení zkontrolujte USB kabel zkuste jiný USB kabel, pokud i pak nemůžete najít vyměnitelný disk pravděpodobně bude problém s kamerou Prosím kontaktujte Vašeho prodejce 3. Nelze nahrávat video záznam zkontrolujte, zda je na SD kartě dostatek volného místa, pokud není, zformátujte SD kartu a znovu zkuste nahrávání zkontrolujte zda není slabá baterie, nabijte baterii a zkuste znovu nahrávání 4. Žádný nebo špatný zvuk zkontrolujte audio nastavení zkontrolujte audio nastavení v počítači, zkuste spustit jiné video záznamy 5. Kamera nenabíjí zkontrolujte USB kabel a indikační LED diodu, nepoužívejte jiné kabely a adaptéry, které nebyly součástí balení.
