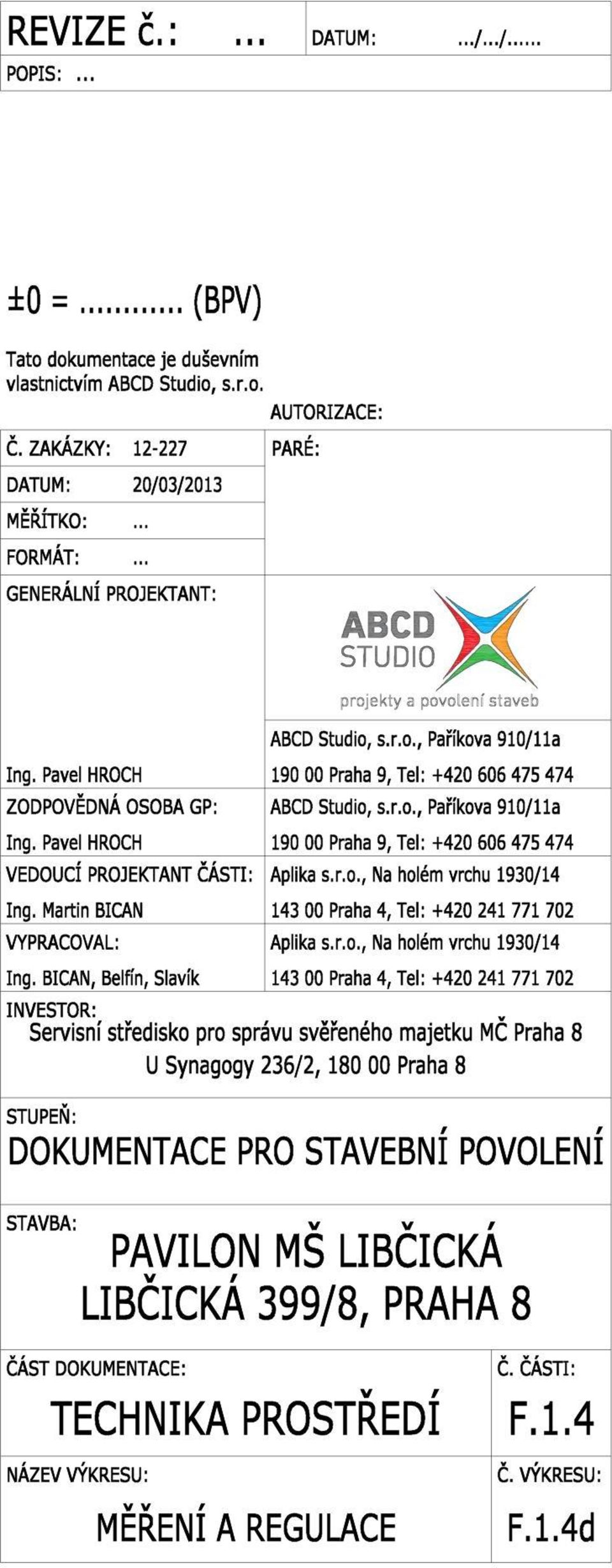

2 AKCE: PAVILON MŠ LIBČICKÁ DOKUMENTACE PRO PROVEDENÍ STAVBY Měření a regulace Technologická elektroinstalace ZPRACOVATEL PROJEKTU: APLIKA s.r.o. Na holém vrchu 1930/ Praha 4 - Modřany telefon.: , , www: aplika@aplika.cz VYPRACOVAL: KRESLIL: Ing. Martin Bican, Dalibor Belfín Dalibor Belfín, Rudolf Slavík DATUM: březen 2013 OBSAH PROJEKTOVÉ DOKUMENTACE 1. Technická zpráva 2. Technická specifikace 3. Tabulka adres 4. Specifikace použitých kabelů 5. Tabulka připojených spotřebičů 6. Výkresová část Příloha 1: Rozvodnice RA1 Aplika s.r.o / 12:46 Strana číslo 2

3 TECHNICKÁ ZPRÁVA Technická zpráva obsahuje následující části: 1. Úvod 2. Podklady použité při vypracování projektu 3. Popis technického řešení 4. Prohlášení o vlivu prostředí a ochraně před nebezpečným dotykovým napětím z hlediska úrazu elektrickým proudem 5. Součinnost s ostatními profesemi 6. Provozní podmínky 7. Závěr Úvod Tento projekt popisuje skutečné provedení systému měření a regulace pro vzduchotechniku v objektu PAVILON MŠ LIBČICKÁ. Systém měření a regulace je navržen tak, aby splňoval veškeré požadavky, které jsou naň kladeny ze strany projektanta vzduchotechniky. Systém měření a regulace je řešen v celé své šíři, tzn. včetně technologické elektroinstalace. Dokumentace je zpracována v rozsahu dokumentace pro provedení stavby v rozsahu daném vyhláškou č. 499/2006 Sb. příloha č. 2. Dokumentace definuje požadavky na konečné provedení díla, aby odborně způsobilému dodavateli byly zřejmé požadavky na kvalitu a charakteristické vlastnosti instalovaných zařízení. Tato dokumentace pro provedení stavby tedy nenahrazuje výrobní dokumentaci, kterou zabezpečuje dodavatel v rámci své výrobní přípravy (tj. drátovací a svorková schémata rozvaděčů). Řešení LPS vnitřní (Lightning Protection System, systém ochrany před bleskem) není obsahem tohoto projektu. VEŠKERÉ POUŽITÉ OBCHODNÍ NÁZVY A OZNAČENÍ POUŽITÉ V TOMTO PROJEKTU, URČUJÍ POUZE REFERENČNÍ VÝROBKY A VÝROBCE. MOHOU BÝT NAHRAZENY VÝROBKY JINÉHO VÝROBCE PŘI ZACHOVÁNÍ UŽIVATELSKÉHO STANDARDU A TECHNICKÝCH PARAMETRŮ VČETNĚ NÁVAZNOSTÍ Podklady použité při vypracování projektu Při vypracování projektu souboru měření a regulace vycházel projektant z následujících podkladů: podklady od projektanta vzduchotechniky konzultace s projektantem stavební elektroinstalace provozní podmínky použitých zařízení Aplika s.r.o / 12:46 Strana číslo 3

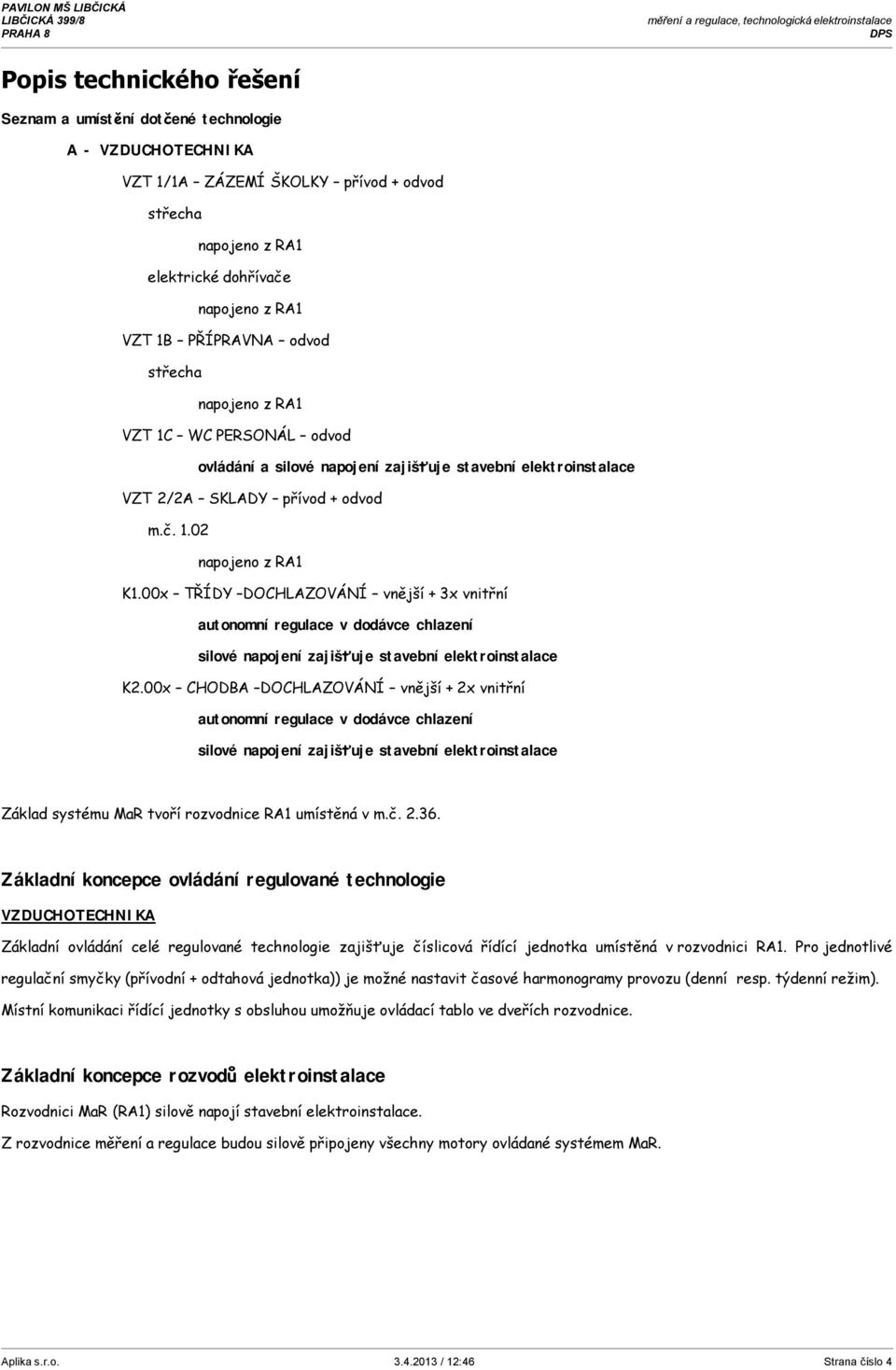

4 Popis technického řešení Seznam a umístění dotčené technologie A - VZDUCHOTECHNIKA VZT 1/1A ZÁZEMÍ ŠKOLKY přívod + odvod střecha napojeno z RA1 elektrické dohřívače napojeno z RA1 VZT 1B PŘÍPRAVNA odvod střecha napojeno z RA1 VZT 1C WC PERSONÁL odvod ovládání a silové napojení zajišťuje stavební elektroinstalace VZT 2/2A SKLADY přívod + odvod m.č napojeno z RA1 K1.00x TŘÍDY DOCHLAZOVÁNÍ vnější + 3x vnitřní autonomní regulace v dodávce chlazení silové napojení zajišťuje stavební elektroinstalace K2.00x CHODBA DOCHLAZOVÁNÍ vnější + 2x vnitřní autonomní regulace v dodávce chlazení silové napojení zajišťuje stavební elektroinstalace Základ systému MaR tvoří rozvodnice RA1 umístěná v m.č Základní koncepce ovládání regulované technologie VZDUCHOTECHNIKA Základní ovládání celé regulované technologie zajišťuje číslicová řídící jednotka umístěná v rozvodnici RA1. Pro jednotlivé regulační smyčky (přívodní + odtahová jednotka)) je možné nastavit časové harmonogramy provozu (denní resp. týdenní režim). Místní komunikaci řídící jednotky s obsluhou umožňuje ovládací tablo ve dveřích rozvodnice. Základní koncepce rozvodů elektroinstalace Rozvodnici MaR (RA1) silově napojí stavební elektroinstalace. Z rozvodnice měření a regulace budou silově připojeny všechny motory ovládané systémem MaR. Aplika s.r.o / 12:46 Strana číslo 4

5 VZT 1/1A ZÁZEMÍ ŠKOLKY Toto zařízení slouží pro větrání (teplotně upraveným vzduchem) vnitřních prostor zázemí školky. Zařízení je navrženo jako zařízení rekuperační. Sestava vzduchotechnické jednotky: přívodní část klapková komora filtrační komora 1 filtrační komora 2 deskový rekuperátor s bypasem přívodní ventilátor motor s frekvenčním měničem elektrický ohřívač zóna učebna 2.08 elektronický regulátor průtoku elektrický dohřívač zóna učebna 2.21 elektronický regulátor průtoku elektrický dohřívač zóna učebna 2.29 elektronický regulátor průtoku elektrický dohřívač odvodní část zóna učebna 2.29 elektronický regulátor průtoku zóna učebna 2.21 elektronický regulátor průtoku zóna učebna 2.08 elektronický regulátor průtoku filtrační komora deskový rekuperátor s bypasem odvodní ventilátor - motor s frekvenčním měničem klapková komora odvodní část - přípravna odvodní ventilátor výstupní klapka Aplika s.r.o / 12:46 Strana číslo 5

6 Popis funkce: Systém měření a regulace zajišťuje následující funkce regulace teploty vzduchu na výtlaku VZT jednotky systém měření a regulace zajišťuje regulaci teploty vzduchu na výtlaku VZT jednotky kaskádním ovládáním výkonu deskového rekuperátoru a elektrického ohřívače. Výkon komory ZZT je řízen spojitým ovládáním polohy bypasové klapky. Pro řízení výkonu elektrického ohřívače je použit triakový regulátor umožňující spojité ovládání výkonu. Podmínkou provozu elektrického ohřívače je chod přívodního ventilátoru VZT jednotky. V případě vypnutí VZT jednotky zajišťuje systém MaR doběh ventilátoru po vypnutí elektrického ohřívače. regulace teploty vzduchu na výtlaku VZT zón systém měření a regulace zajišťuje regulaci teploty vzduchu na výtlaku jednotlivých VZT ovládáním výkonu elektrických dohřívačů. Pro řízení výkonu elektrického ohřívače je použit triakový regulátor umožňující spojité ovládání výkonu. Podmínkou provozu elektrického dohřívače je chod přívodního ventilátoru VZT jednotky a otevřený příslušný regulátor průtoku. ovládání elektronických regulátorů průtoku použité regulátory proměnného průtoku budou zapojeny jako regulátory konstantního průtoku. V případě odstavení větraného prostoru zajistí MaR regulátoru a blokádu činnosti elektrického dohřívače. ovládání otáček motorů ventilátorů VZT jednotky systém měření a regulace zajišťuje automatické nastavení otáček ventilátorů v závislosti na počtu aktuálně provozovaných zón VZT jednotky. V případě, že dojde k vypnutí všech tří zón, je VZT zařízení automaticky odstaveno. ovládání vzduchotechnických klapek vzduchotechnické klapky jsou ovládány v závislosti na chodu příslušného ventilátoru vzduchotechnické jednotky. signalizace zanesení filtrů systém MaR zajišťuje snímání tlakové diference na filtrační komoře vzduchotechnické jednotky. Při překročení nastavené tlakové diference je signalizováno zanesení filtru. kontrola chodu ventilátorů systém MaR zajišťuje kontrolu skutečného chodu ventilátorů snímáním tlakové diference na ventilátorové komoře. Nepotvrzení chodu ventilátoru má za následek odstavení jednotky a signalizaci poruchy. ovládání chodu vzduchotechnické jednotky Provoz vzduchotechnického zařízení bude ovládán dotykovým tablem na dveřích rozvodnice MaR. Chod zařízení je možné omezit uživatelsky nastavitelným harmonogramem provozu. Ovládací tablo umožní zapínat/vypínat jednotlivé zóny VZT rozvodů. Odtahový ventilátor 1B-přípravna je ovládán prostorovým ovladačem. Chod zařízení je možné omezit uživatelsky nastavitelným harmonogramem provozu. kontrola chodu ventilátorů systém MaR zajišťuje kontrolu skutečného chodu ventilátorů snímáním tlakové diference na ventilátorové komoře. Nepotvrzení chodu ventilátoru má za následek odstavení jednotky a signalizaci poruchy. Aplika s.r.o / 12:46 Strana číslo 6

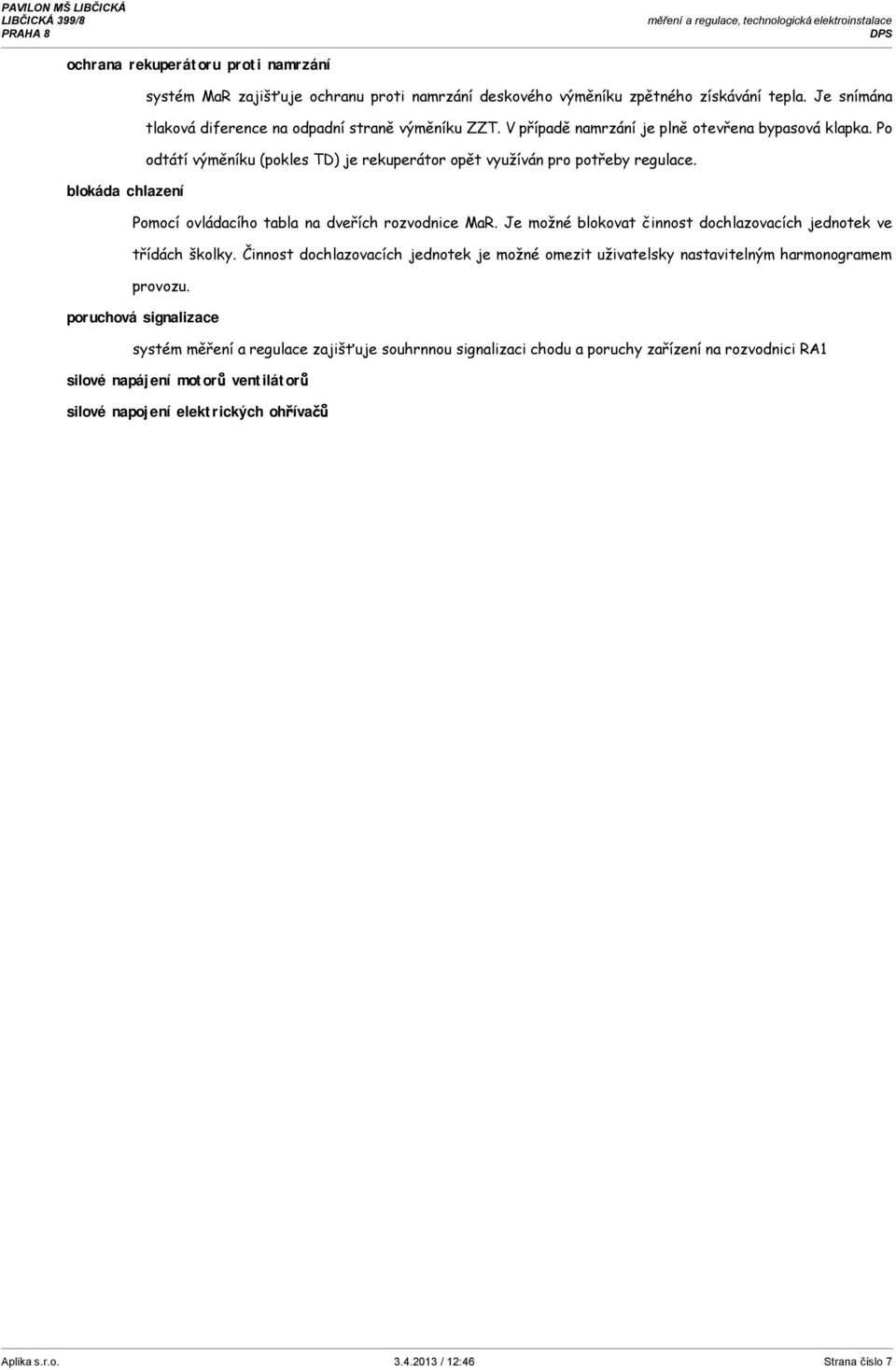

7 ochrana rekuperátoru proti namrzání systém MaR zajišťuje ochranu proti namrzání deskového výměníku zpětného získávání tepla. Je snímána tlaková diference na odpadní straně výměníku ZZT. V případě namrzání je plně otevřena bypasová klapka. Po odtátí výměníku (pokles TD) je rekuperátor opět využíván pro potřeby regulace. blokáda chlazení Pomocí ovládacího tabla na dveřích rozvodnice MaR. Je možné blokovat činnost dochlazovacích jednotek ve třídách školky. Činnost dochlazovacích jednotek je možné omezit uživatelsky nastavitelným harmonogramem provozu. poruchová signalizace systém měření a regulace zajišťuje souhrnnou signalizaci chodu a poruchy zařízení na rozvodnici RA1 silové napájení motorů ventilátorů silové napojení elektrických ohřívačů Aplika s.r.o / 12:46 Strana číslo 7

8 VZT 2/2A SKLADY Toto zařízení slouží pro větrání (teplotně upraveným vzduchem) vnitřních prostor skladů. Zařízení je navrženo jako zařízení čerstvovzdušné. Sestava vzduchotechnické jednotky: přívodní část vstupní klapka filtrační komora přívodní ventilátor elektrický ohřívač odvodní část odvodní ventilátor odtahová komora Popis funkce: Systém měření a regulace zajišťuje následující funkce regulace teploty vzduchu na výtlaku VZT jednotky systém měření a regulace zajišťuje regulaci teploty vzduchu na výtlaku VZT jednotky ovládáním výkonu elektrického ohřívače. Pro řízení výkonu elektrického ohřívače je použit triakový regulátor umožňující spojité ovládání výkonu. Podmínkou provozu elektrického ohřívače je chod přívodního ventilátoru VZT jednotky. V případě vypnutí VZT jednotky zajišťuje systém MaR doběh ventilátoru po vypnutí elektrického ohřívače. ovládání vzduchotechnických klapek vzduchotechnické klapky jsou ovládány v závislosti na chodu příslušného ventilátoru vzduchotechnické jednotky. signalizace zanesení filtrů systém MaR zajišťuje snímání tlakové diference na filtrační komoře vzduchotechnické jednotky. Při překročení nastavené tlakové diference je signalizováno zanesení filtru. kontrola chodu ventilátorů systém MaR zajišťuje kontrolu skutečného chodu ventilátorů snímáním tlakové diference na ventilátorové komoře. Nepotvrzení chodu ventilátoru má za následek odstavení jednotky a signalizaci poruchy. ovládání chodu vzduchotechnické jednotky Provoz vzduchotechnického zařízení bude ovládán dotykovým tablem na dveřích rozvodnice MaR. Chod zařízení je možné omezit uživatelsky nastavitelným harmonogramem provozu. kontrola chodu ventilátorů systém MaR zajišťuje kontrolu skutečného chodu přívodního ventilátoru snímáním tlakové diference na ventilátorové komoře. Nepotvrzení chodu ventilátoru má za následek odstavení jednotky a signalizaci poruchy. Aplika s.r.o / 12:46 Strana číslo 8

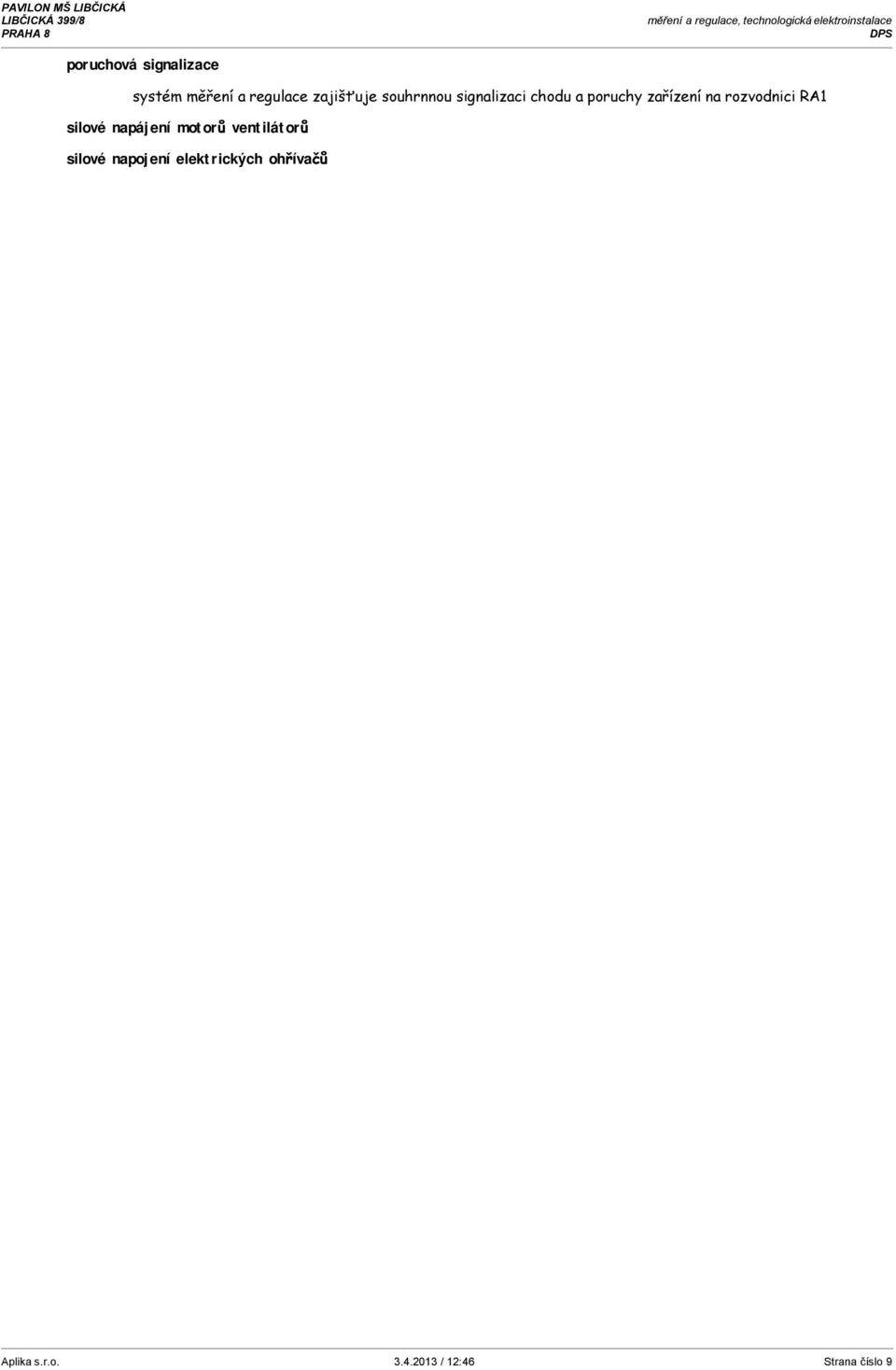

9 poruchová signalizace systém měření a regulace zajišťuje souhrnnou signalizaci chodu a poruchy zařízení na rozvodnici RA1 silové napájení motorů ventilátorů silové napojení elektrických ohřívačů Aplika s.r.o / 12:46 Strana číslo 9

10 Prohlášení o vlivu prostředí a ochraně před nebezpečným dotykovým napětím z hlediska úrazu elektrickým proudem Druh energetické soustavy ve smyslu IEC :1992 nová instalace 3x400/230V; 50Hz; se samostatným středním a samostatným ochranným vodičem Způsob ochrany před nebezpečným dotykem z hlediska nebezpečí úrazu elektrickým proudem ve smyslu IEC :1992 základní ochrana automatickým odpojením od zdroje doplňková ochrana doplňujícím pospojováním Prostředí, ve kterém bude umístěno zařízení ve smyslu IEC :1992 Vnitřní prostory ZÁKLADNI VLIVY: teplota vzduchu - 5 až +25 C relativní vlhkost max. 95% absolutní vlhkost max. 25g H 2 O/m 3 nadmořská výška do 2000 mnm zanedbatelný výskyt vody AA4 AB4 AB4 AC1 AD1 Venkovní prostory ZÁKLADNI VLIVY: teplota vzduchu až +55 C relativní vlhkost max. 100% absolutní vlhkost max. 36g H 2 O/m 3 nadmořská výška do 2000 mnm stříkající voda AA7 AB7 AB8 AC1 AD4 Prostory v místě: umístění přístrojů vnitřní venkovní tras vnitřní venkovní rozvaděče vnitřní Prostory z hlediska nebezpečí tepelného poškození tras a přístrojů: teplota v prostoru technologického zařízení nepřekračuje 55 C v prostoru kabelových tras se nevyskytují zdroje sálavého tepla nehrozí spad hořlavin na kabelovou trasu Aplika s.r.o / 12:46 Strana číslo 10

11 Součinnost s navazujícími profesemi Stavba zajistí a provede: Drobné stavební úpravy (prostupy), včetně začištění po montáži Lešení pro práci ve výškách nad 2,5m Provozní podmínky Elektrické instalační práce musí být provedeny tak, aby odpovídaly platným elektrotechnickým předpisům a normám a to za řízení pracovníků s příslušnou kvalifikací. Nutno respektovat prostředí a dodržovat předepsané hodnoty intenzity osvětlení. Nutno zajistit, aby do elektrického zařízení nezasahovaly nedovoleným způsobem osoby bez elektrotechnické kvalifikace a nekonaly v nich žádné práce. S dovolenou obsluhou a bezpečnostními předpisy je nutno prokazatelně seznámit všechny osoby, které budou konat jakékoli práce i obsluhu v projektovaném objektu. Práce na elektrickém zařízení je nutné provádět po vypnutí a zajištění. Závěr Součástí vlastní realizace musí být zaregulování systému MaR, individuální vyzkoušení, komplexní zkoušky, zkušební provoz a zaškolení obsluhy. Aplika s.r.o / 12:46 Strana číslo 11

12 TECHNICKO OBCHODNÍ SPECIFIKACE Dále uvedené zboží a výrobci jsou uváděny pouze jako referenční a dodavatel má právo na jejich změnu, při dodržení technických parametrů a standardů. V případě záměny je na dodavateli, aby zajistil koordinaci s ostatními dotčenými profesemi. VZT1/1A ZÁZEMÍ ŠKOLKY položka ks popis výrobce / dodavatel venk. 1 Snímač teploty Ni1000, T K 5000 ppm SENSIT venkovní provedení NS Servopohon VZT klapky BELIMO napájení: 24V/50Hz ovládání: 2P, havarijní funkce AF Snímač tlakové diference (vzduch) HUBA pracovní rozsah: 50 až 500 Pa včetně montážního příslušenství Snímač tlakové diference (vzduch) HUBA pracovní rozsah: 50 až 500 Pa včetně montážního příslušenství Servopohon VZT klapky BELIMO napájení: 24V/50Hz ovládání: 0..10V SM24A-SR Snímač tlakové diference (vzduch) HUBA pracovní rozsah: 50 až 500 Pa včetně montážního příslušenství Aplika s.r.o / 12:46 Strana číslo 12

13 položka ks popis výrobce / dodavatel Snímač tlakové diference (vzduch) HUBA pracovní rozsah: 50 až 500 Pa včetně montážního příslušenství Přívodní ventilátor dodávka VZT Frekvenční měnič dodávka VZT 1.9 neobsazeno Elektrický ohřívač dodávka VZT Triakový regulátor elektrického ohřívače REGIN 3x400V/50Hz, max 16A řídící signál: 0..10Vss TTC25X Snímač teploty do VZT kanálu SENSIT Ni1000, T K 5000 ppm NS Elektronický regulátor průtoku dodávka VZT Elektrický ohřívač dodávka VZT Triakový regulátor elektrického ohřívače REGIN 230V/50Hz, max 16A řídící signál: 0..10Vss PULSER0X Elektronický regulátor průtoku dodávka VZT Elektrický ohřívač dodávka VZT Triakový regulátor elektrického ohřívače REGIN 230V/50Hz, max 16A řídící signál: 0..10Vss PULSER0X010 Aplika s.r.o / 12:46 Strana číslo 13

14 položka ks popis výrobce / dodavatel Elektronický regulátor průtoku dodávka VZT Elektrický ohřívač dodávka VZT Triakový regulátor elektrického ohřívače REGIN 230V/50Hz, max 16A řídící signál: 0..10Vss PULSER0X Snímač teploty prostorové provedení SENSIT Ni1000, T K 5000 ppm NS Snímač teploty prostorové provedení SENSIT Ni1000, T K 5000 ppm NS Snímač teploty prostorové provedení SENSIT Ni1000, T K 5000 ppm NS Elektronický regulátor průtoku dodávka VZT Elektronický regulátor průtoku dodávka VZT Elektronický regulátor průtoku dodávka VZT Snímač teploty prostorové provedení SENSIT Ni1000, T K 5000 ppm NS Servopohon VZT klapky BELIMO napájení: 24V/50Hz ovládání: 2P SM24A Aplika s.r.o / 12:46 Strana číslo 14

15 položka ks popis výrobce / dodavatel Snímač tlakové diference (vzduch) HUBA pracovní rozsah: 50 až 500 Pa včetně montážního příslušenství Snímač tlakové diference (vzduch) HUBA pracovní rozsah: 50 až 500 Pa včetně montážního příslušenství Odtahový ventilátor dodávka VZT Frekvenční měnič dodávka VZT 1.B1 1 Odtahový ventilátor dodávka VZT 1.B2 1 Místní ovládání chodu VZT (ABB TIME) ovládání: ZAP/VYP komplet 1.B3 1 Servopohon VZT klapky BELIMO napájení: 24V/50Hz ovládání: 2P NM24A Aplika s.r.o / 12:46 Strana číslo 15

16 VZT 2/2A SKLADY položka ks popis výrobce / dodavatel Servopohon VZT klapky BELIMO napájení: 24V/50Hz ovládání: 2P NM24A Snímač tlakové diference (vzduch) HUBA pracovní rozsah: 50 až 500 Pa včetně montážního příslušenství Snímač tlakové diference (vzduch) HUBA pracovní rozsah: 50 až 500 Pa včetně montážního příslušenství Přívodní ventilátor dodávka VZT Elektrický ohřívač dodávka VZT Triakový regulátor elektrického ohřívače REGIN 230V/50Hz, max 16A řídící signál: 0..10Vss PULSER0X Snímač teploty do VZT kanálu SENSIT Ni1000, T K 5000 ppm NS B2 1 Místní ovládání chodu VZT (ABB TIME) ovládání: ZAP/VYP komplet Odtahový ventilátor dodávka VZT Servopohon VZT klapky BELIMO napájení: 24V/50Hz ovládání: 2P NM24A Aplika s.r.o / 12:46 Strana číslo 16

17 ŘÍDÍCÍ SYSTÉM položka ks popis Výrobce/dodavatel RA1 Číslicový řídící systém DOMAT vč. napájení vč. programového vybavení a oživení 1 Kombinovaný I/O modul s řídící deskou MiniPLC DOMAT 88 I/O, bez displeje MXPLC 1 4,3 LCD TFT barevný display, dotyková obrazovka, TECO 2x seriový port, 1xEthernet ROZVODNICE položka ks popis Výrobce/dodavatel RA1 1 viz. příloha 2 rozměr: 1800x800x400 silové vývody viz. příloha projektu ovládací část rozvodnice bude zkreslena v rámci přípravy dodavatelské dokumentace včetně náplně Aplika s.r.o / 12:46 Strana číslo 17

18 TABULKA ADRES RA1 kompaktní IO modul MXPLC ANALOGOVÉ VSTUPY (Pt, Ni, odpor) Bod Zařízení Popis Typ Svorky AI.1 venk. venkovní teplota Ni1000 AI1 AI VZT 1 teplota na výtlaku Ni1000 AI2 AI VZT 1 teplota na odtahu Ni1000 AI3 AI VZT 1 prostorová teplota 2.08 Ni1000 AI4 AI VZT 1 prostorová teplota 2.21 Ni1000 AI5 AI VZT 1 prostorová teplota 2.29 Ni1000 AI6 AI VZT 2 teplota na výtlaku Ni1000 AI7 AI.8 reserva Ni1000 AI8 ANALOGOVÉ VSTUPY (0-10V, 4-20mA, odpor) Bod Zařízení Popis Typ Svorky AI.9 reserva 0-10V AI9 AI.10 reserva 0-10V AI10 AI.11 reserva 0-10V AI11 AI.12 reserva 0-10V AI12 AI.13 reserva 0-10V AI13 AI.14 reserva 0-10V AI14 AI.15 reserva 0-10V AI15 AI.16 reserva 0-10V AI16 ANALOGOVÉ VÝSTUPY (0-10V) Bod Zařízení Popis Napětí Svorky AO VZT 1 klapka rekuperátoru 0-10 V AO1 AO VZT 1 el. ohřívač 0-10 V AO2 AO VZT 1 FM přívodní ventilátor 0-10 V AO3 AO VZT 1 FM odtahový ventilátor 0-10 V AO4 AO VZT 1 el. dohřívač V AO5 AO VZT 1 el. dohřívač V AO6 AO VZT 1 el. dohřívač V AO7 AO VZT 2 el. ohřívač 0-10 V AO8 Aplika s.r.o / 12:57 Strana číslo 18

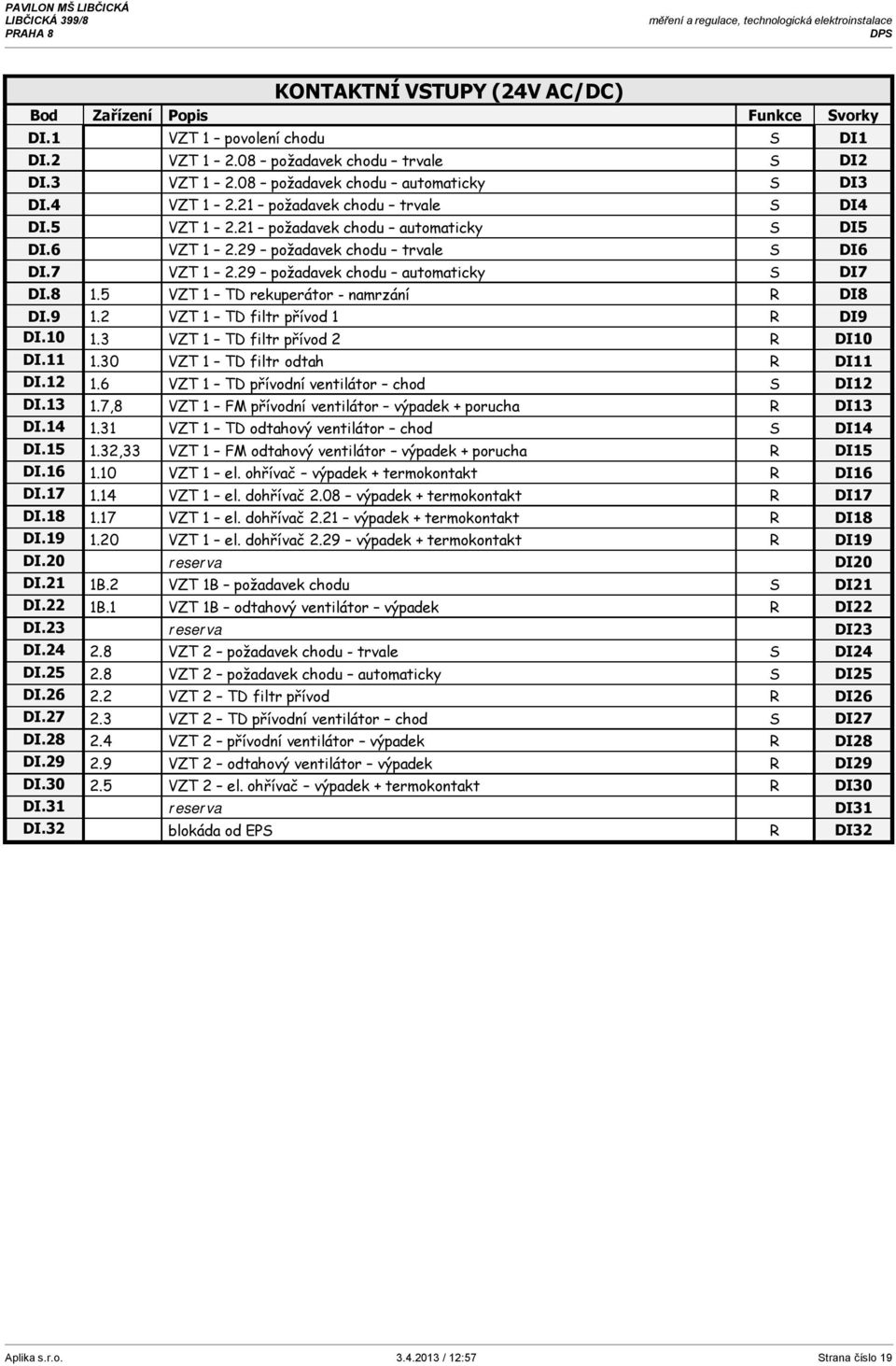

19 KONTAKTNÍ VSTUPY (24V AC/DC) Bod Zařízení Popis Funkce Svorky DI.1 VZT 1 povolení chodu S DI1 DI.2 VZT požadavek chodu trvale S DI2 DI.3 VZT požadavek chodu automaticky S DI3 DI.4 VZT požadavek chodu trvale S DI4 DI.5 VZT požadavek chodu automaticky S DI5 DI.6 VZT požadavek chodu trvale S DI6 DI.7 VZT požadavek chodu automaticky S DI7 DI VZT 1 TD rekuperátor - namrzání R DI8 DI VZT 1 TD filtr přívod 1 R DI9 DI VZT 1 TD filtr přívod 2 R DI10 DI VZT 1 TD filtr odtah R DI11 DI VZT 1 TD přívodní ventilátor chod S DI12 DI ,8 VZT 1 FM přívodní ventilátor výpadek + porucha R DI13 DI VZT 1 TD odtahový ventilátor chod S DI14 DI ,33 VZT 1 FM odtahový ventilátor výpadek + porucha R DI15 DI VZT 1 el. ohřívač výpadek + termokontakt R DI16 DI VZT 1 el. dohřívač 2.08 výpadek + termokontakt R DI17 DI VZT 1 el. dohřívač 2.21 výpadek + termokontakt R DI18 DI VZT 1 el. dohřívač 2.29 výpadek + termokontakt R DI19 DI.20 reserva DI20 DI.21 1B.2 VZT 1B požadavek chodu S DI21 DI.22 1B.1 VZT 1B odtahový ventilátor výpadek R DI22 DI.23 reserva DI23 DI VZT 2 požadavek chodu - trvale S DI24 DI VZT 2 požadavek chodu automaticky S DI25 DI VZT 2 TD filtr přívod R DI26 DI VZT 2 TD přívodní ventilátor chod S DI27 DI VZT 2 přívodní ventilátor výpadek R DI28 DI VZT 2 odtahový ventilátor výpadek R DI29 DI VZT 2 el. ohřívač výpadek + termokontakt R DI30 DI.31 reserva DI31 DI.32 blokáda od EPS R DI32 Aplika s.r.o / 12:57 Strana číslo 19

20 RELEOVÉ VÝSTUPY (24-230V AC/5A) Bod Zařízení Popis Napětí Svorky DO VZT 1 FM přívodní ventilátor 24 V NO1 DO VZT 1 FM odtahový ventilátor 24 V NO2 DO VZT 1 el. ohřívač 24 V NO3 DO ,25 VZT 1 regulátory průtoku pro 2.08 otevřít 24 V NO4 DO VZT 1 el. dohřívač pro V NO5 DO ,26 VZT 1 regulátory průtoku pro 2.21 otevřít 24 V NO6 DO VZT 1 el. dohřívač pro V NO7 DO ,27 VZT 1 regulátory průtoku pro 2.29 otevřít 24 V NO8 DO VZT 1 el. dohřívač pro V NO9 DO.10 VZT 1 blokáda chodu chlazení 24 V NO10 DO.11 reserva 24 V NO11 DO.12 1B.1 VZT 1B odtahový ventilátor 24 V NO12 DO.13 reserva 24 V NO13 DO VZT 2 přívodní ventilátor 24 V NO14 DO VZT 2 odtahový ventilátor 24 V NO15 DO VZT 2 el. ohřívač 24 V NO16 DO.17 reserva 24 V NO17 DO.18 reserva 24 V NO18 DO.19 reserva 24 V NO19 DO.20 reserva 24 V NO20 DO.21 reserva 24 V NO21 DO.22 reserva 24 V NO22 DO.23 reserva 24 V NO23 DO.24 reserva 24 V NO24 DO.25 reserva 24 V NO25 DO.26 reserva 24 V NO26 DO.27 reserva 24 V NO27 DO.28 reserva 24 V NO28 DO.29 reserva 24 V NO29 DO.30 reserva 24 V NO30 DO.31 reserva 24 V NO31 DO.32 reserva 24 V NO32 Aplika s.r.o / 12:57 Strana číslo 20

21 KABELOVÝ SEZNAM Specifikace použitých kabelů: Sdělovací vnitřní kabel s plnými měděnými jádry jmenovitého průměru 1 mm. Celková délka: 915 m. JYTY 2x1 Sdělovací vnitřní kabel s plnými měděnými jádry jmenovitého průměru 1 mm. Celková délka: 380 m. JYTY 4x1 Silový kabel s měděnými plnými jádry jmenovitého průřezu 1,5 mm. Izolace a plášť jsou z PVC. Celková délka: 170 m. CYKY 3Jx1,5 Silový kabel s měděnými plnými jádry jmenovitého průřezu 1,5 mm. Izolace a plášť jsou z PVC. Celková délka: 115 m. CYKY 4Jx1,5 Silový kabel s měděnými plnými jádry jmenovitého průřezu 4 mm. Izolace a plášť jsou z PVC. Celková délka: 115 m. CYKY 5Jx4 Stíněný silový kabel s měděnými plnými jádry jmenovitého průřezu 1,5 mm. Izolace a plášť jsou z PVC. Celková délka: 70 m. CMFM 4Jx1,5 Aplika s.r.o / 12:57 Strana číslo 21

22 Rozvodnice RA1 č. kabelu druh provedení odkud kam délka poznámka WR01 CYKY 5Jx16 RA1 EI - hlavní přívod zajistí EI WR02 neobsazeno WR03 neobsazeno WR04 CMFM 4Jx1,5 RA VZT 1 - přívodní ventilátor WR05 neobsazeno WR06 CMFM 4Jx1,5 RA VZT 1 - odtahový ventilátor WR07 CYKY 5Jx4 RA VZT 1 el. ohřívač WR08 CYKY 4Jx1,5 RA VZT 1 el. dohřívač 1 WR09 CYKY 4Jx1,5 RA VZT 1 el. dohřívač 2 WR10 CYKY 4Jx1,5 RA VZT 1 el. dohřívač 3 WR11 CYKY 3Jx1,5 RA1 1B.1 35 VZT 1B odtahový ventilátor WR12 CYKY 3Jx1,5 RA VZT 2 - přívodní ventilátor WR13 CYKY 3Jx1,5 RA VZT 2 - odtahový ventilátor WR14 CYKY 3Jx1,5 RA VZT 2 el. ohřívač WR15 neobsazeno WR16 neobsazeno WR17 neobsazeno WR18 JYTY 2x1 RA1 venk. 50 venkovní teplota WR19 JYTY 2x1 RA VZT 1 teplota na výtlaku WR20 JYTY 2x1 RA VZT 1 teplota na odtahu WR21 JYTY 2x1 RA VZT 1 prostorová teplota 2.08 WR22 JYTY 2x1 RA VZT 1 prostorová teplota 2.21 WR23 JYTY 2x1 RA VZT 1 prostorová teplota 2.29 WR24 JYTY 2x1 RA VZT 2 teplota na výtlaku WR25 neobsazeno WR26 neobsazeno WR27 neobsazeno WR28 JYTY 4x1 RA VZT 1 klapka rekuperátoru WR29 JYTY 2x1 RA VZT 1 el. ohřívač WR30 neobsazeno WR31 neobsazeno WR32 neobsazeno WR33 neobsazeno WR34 neobsazeno WR35 neobsazeno WR36 neobsazeno WR37 neobsazeno WR38 neobsazeno WR39 JYTY 2x1 RA VZT 1 TD rekuperátor WR40 JYTY 2x1 RA VZT 1 TD filtr přívod 1 WR41 JYTY 2x1 RA VZT 1 TD filtr přívod 2 WR42 JYTY 2x1 RA VZT 1 TD filtr odtah WR43 JYTY 2x1 RA VZT 1 TD přívodní ventilátor chod WR44 neobsazeno WR45 JYTY 2x1 RA VZT 1 TD odtahový ventilátor chod WR46 neobsazeno WR47 JYTY 2x1 RA VZT 1 el. ohřívač termokontakt WR48 JYTY 2x1 RA VZT 1 el. dohřívač 2.08 termokontakt WR49 JYTY 2x1 RA VZT 1 el. dohřívač 2.21 termokontakt WR50 JYTY 2x1 RA VZT 1 el. dohřívač 2.29 termokontakt Aplika s.r.o / 12:57 Strana číslo 22

23 č. kabelu druh provedení odkud kam délka poznámka WR51 JYTY 4x1 RA1 1B.2 30 VZT 1B místní ovládání WR52 neobsazeno WR53 neobsazeno WR54 neobsazeno WR55 JYTY 4x1 RA VZT 2 místní ovládání WR56 JYTY 2x1 RA VZT 2 TD filtr přívod WR57 JYTY 2x1 RA VZT 2 TD přívodní ventilátor chod WR58 JYTY 2x1 RA VZT 2 odtahový ventilátor výpadek WR59 JYTY 2x1 RA VZT 2 el. ohřívač termokontakt WR60 neobsazeno WR61 neobsazeno WR62 neobsazeno WR63 neobsazeno WR64 neobsazeno WR65 JYTY 4x1 RA VZT 1 vstupní klapka WR66 JYTY 4x1 RA VZT 1 výstupní klapka WR67 JYTY 4x1 RA1 1.13,25 30 VZT 1 regulátory průtoku pro 2.08 WR68 JYTY 4x1 RA1 1.16,26 30 VZT 1 regulátory průtoku pro 2.21 WR69 JYTY 4x1 RA1 1.19,27 50 VZT 1 regulátory průtoku pro 2.29 WR70 JYTY 2x1 RA1 25 blokáda chodu chlazení (střecha) WR71 JYTY 4x1 RA1 1B.3 25 VZT 1B výstupní klapka WR72 neobsazeno WR73 neobsazeno WR74 JYTY 4x1 RA VZT 2 vstupní klapka WR75 JYTY 4x1 RA VZT 2 výstupní klapka WR76 neobsazeno WR77 neobsazeno WR78 JYTY 2x1 RA VZT 1 FM přívodní ventilátor termistor WR79 JYTY 2x1 RA VZT 1 FM odtahový ventilátor termistor WR80 neobsazeno WR81 neobsazeno WR82 neobsazeno WR83 neobsazeno WR84 neobsazeno WR85 neobsazeno WR86 neobsazeno WR87 neobsazeno WR88 neobsazeno WR89 neobsazeno WR90 neobsazeno WR91 neobsazeno WR92 neobsazeno WR93 neobsazeno WR94 neobsazeno WR95 neobsazeno WR96 neobsazeno WR97 neobsazeno WR98 neobsazeno WR99 neobsazeno WR100 neobsazeno Aplika s.r.o / 12:57 Strana číslo 23

24 Tabulka připojených spotřebičů - RA1 Popis Označení Proud [A] Rozvodnice Příkon [kw] (dle MaR) trvale Proud [A] rozběh Jištění [A] Napětí [V] VZT 1 - FM přívodní ventilátor 1.8 RA1 1,1 2,5 C6/3 3x400V VZT 1 - FM odtahový ventilátor 1.33 RA1 0,75 1,9 C6/3 3x400V VZT 1 el. ohřívač 1.10 RA B25/3 3x400V VZT 1 el. dohřívač RA1 2,0 5 B6/2 2x400V VZT 1 el. dohřívač RA1 2,0 5 B6/2 2x400V VZT 1 el. dohřívač RA1 2,0 5 B6/2 2x400V reserva VZT 1B odtahový ventilátor 1B.1 RA1 0,16 0,72 C2/1 230V+PEN reserva VZT 2 - přívodní ventilátor 2.4 RA1 0,05 0,22 C2/1 230V+PEN VZT 2 - odtahový ventilátor 2.9 RA1 0,03 0,13 C2/1 230V+PEN VZT 2 el. ohřívač 2.5 RA1 1,4 6,1 B10/1 230V+PEN reserva ostatní MaR reserva reserva Požadované předjištění rozvodnice RA1 Vstupní jištění rozvodnice RA1 Maximální provozní odběr rozvodnice RA1 Požadovaný minimální přívodní kabel RA1 C50A/3f B50A/3f (použit jako vypínač) 30A/3f CYKY 5Jx16 Aplika s.r.o / 12:57 Strana číslo 24

25 VÝKRESY 1. Technologické schéma: VZT 1 2. Technologické schéma: VZT 2 3. Dispoziční náčrtek: 1.NP 4. Dispoziční náčrtek: 2.NP 5. Dispoziční náčrtek: střecha Aplika s.r.o / 12:57 Strana číslo 25

26

27

28

29

30

31 PŘÍLOHA 1: ROZVODNICE RA1 Specifikace rozvodnice Silové vývody Aplika s.r.o / 12:58 Strana číslo 26

32 Rozvodnice RA1 - specifikace Dále uvedené zboží a výrobci jsou uváděny pouze jako referenční a dodavatel má právo na jejich změnu, při dodržení technických parametrů a standardů. V případě záměny je na dodavateli, aby zajistil koordinaci s ostatními dotčenými profesemi. Označení Počet Prvek Obj. číslo Výrobce/dodavatel J1 1 B50/3 PL7 B50/3 Elektram s.r.o. jistič 50A, charakteristika B, 3 póly J2 1 C2/1 PL7 C2/1 Elektram s.r.o. jistič 2A, charakteristika C, 1 pól VS 1 ASA/230 ASA/230 Elektram s.r.o. vypínací cívka V AC, pro BS,BD,BI a MP TLV.1 1 ZB5-AC4 Elektram s.r.o. 1 ZB5-AZ 101 tlačítko 0-1, provedení "hřib" J3,4 2 C6/3 PL7 C6/3 Elektram s.r.o. jistič 6A, charakteristika C, 3 pól J5 1 B25/3 PL7 B25/3 Elektram s.r.o. jistič 25A, charakteristika B, 3 póly J6,7,8 3 B6/2 PL7 B6/2 Elektram s.r.o. jistič 6A, charakteristika B, 2 póly J9,10,11 3 C2/1 PL7 C2/1 Elektram s.r.o. jistič 2A, charakteristika C, 1 pól J12 1 B10/1 PL7 B10/1 Elektram s.r.o. jistič 10A, charakteristika B, 1 pól J13 1 B6/1 PL7 B6/1 Elektram s.r.o. jistič 6A, charakteristika B, 1 pól J14 1 C6/1 PL7 C6/1 Elektram s.r.o. jistič 6A, charakteristika C, 1 pól KK Z + 1R Z-AHK Elektram s.r.o. pomocný kontakt pro BS ; 1R,1Z R1-4 1 VS 316K/24 Elektram s.r.o. relé 10A, 3P, 24V AC R 24V 10 FINDER RXZ 7G Elektram s.r.o. relé 5A, 4P, 24V AC 1 zásuvka ČSN ZS 203 Elektram s.r.o. zásuvka na DIN lištu, 230V/10A T /24V 160 VA Elkas s.r.o. H0.1 1 HIS Vst. bílá Elkas s.r.o. H0.2 1 HIS Vst. bílá Elkas s.r.o. S3.1,2 2 ZB5-AD301 Elektram s.r.o 2 ZB5-AZ103 Elektram s.r.o vypínač Aplika s.r.o / 12:58 Strana číslo 27

33 Označení Počet Prvek Obj. číslo Výrobce/dodavatel S2.1 1 ZB5-AD201 Elektram s.r.o 1 ZB5-AZ103 Elektram s.r.o vypínač 1-2 TTC25 1 TTC25x0 Regin s.r.o. triakový regulátor 25A, 400V, 0-10V Pulser 4 Pulser230 Regin s.r.o. triakový regulátor 16A, 230/400V, 0-10V reg 1 FZK180 IU Schrack Energietechnik s.r.o. regulátor teploty, 1P vent.1 1 LS10 IU Schrack Energietechnik s.r.o. ventilátor 20W, montáž do boku rozvodnice, s filtrem 1 mřížka Schrack Energietechnik s.r.o. 2 D10 IU Schrack Energietechnik s.r.o. těsnění pro krytí IP54 N svorkovnice 1 N 12 Elektram s.r.o. N můstek, 12 připojovacích bodů PE svorkovnice 1 PE 12 Elektram s.r.o. PE můstek, 12 připojovacích bodů svorka 140 svorka WK 2,5/U svorka 3 svorka WK 4/U svorka 3 svorka WK 16/U P1,2,3 9 svorka pro trub. pojistku EIG s.r.o. D2:6x skříň 1 Spacial /800/400 Elektram s.r.o skříňový rozvaděč včetně bočnic a podstavce Provedení skříně: Skříňová oceloplechová rozvodnice 800 x 1800 x 400 mm (š x v x h) včetně bočnic a podstavce signálky, ovladače a hlavní vypínač na čelní stěně Oddělené svazky vodičů na čelní stěnu pro silové a ovládací obvody Závěsy dveří vlevo Krytí IP 40/00 Přívody/vývody horem, svorkovnice nahoře Nulový a ochranný můstek nahoře Ve specifikaci jsou uvedeny hlavní díly rozvodnice, pomocný materiál (svorkovnice, vývodky, pomocné rošty apod.) Dle odsouhlasených dodacích podmínek zhotovitele Aplika s.r.o / 12:58 Strana číslo 28
