1 Technika pohonů \ Automatizace pohonů \ Systémová integrace \ Služby Návod k montáži a obsluze Převodovky Typové řady R..7, F..7, K..7, S..7, SPIROPLAN W Vydání 03/ / CS

2 SEW-EURODRIVE Driving the world

3 Obsah 1 Všeobecné pokyny Použití dokumentace Struktura bezpečnostních pokynů Nároky na záruční plnění Vyloučení ze záruky Poznámka o autorských právech Název produktu a obchodní značka Bezpečnostní upozornění Úvodní poznámky Všeobecně Cílová skupina Použití v souladu s určeným účelem Současně platné dokumenty Transport / uskladnění Instalace Uvedení do provozu / Provoz Inspekce/údržba Konstrukce převodovky Princip konstrukce čelních Princip konstrukce plochých Princip konstrukce kuželových Princip konstrukce šnekových Princip konstrukce SPIROPLAN W10-W Princip konstrukce SPIROPLAN W37-W Typový štítek / typové označení Mechanická instalace Potřebné nástroje a pomůcky Předpoklady pro montáž Instalace převodovky Převodovka s plným hřídelem Momentové páky pro nasouvací převodovky Násuvné převodovky s drážkou pro lícované pero nebo s drážkováním pro drážkovaný hřídel Nasouvací převodovky se svěrným kotoučem Nasouvací převodovky se systémem TorqLOC Montáž ochranného krytu Spojka z adaptéru AM Spojka adaptéru AQ Adaptér EWH Víko AD na vstupní straně Doplňkové vybavení Návod k montáži a obsluze převodovky typových řad R..7, F..7, K..7, S..7, SPIROPLAN W 3

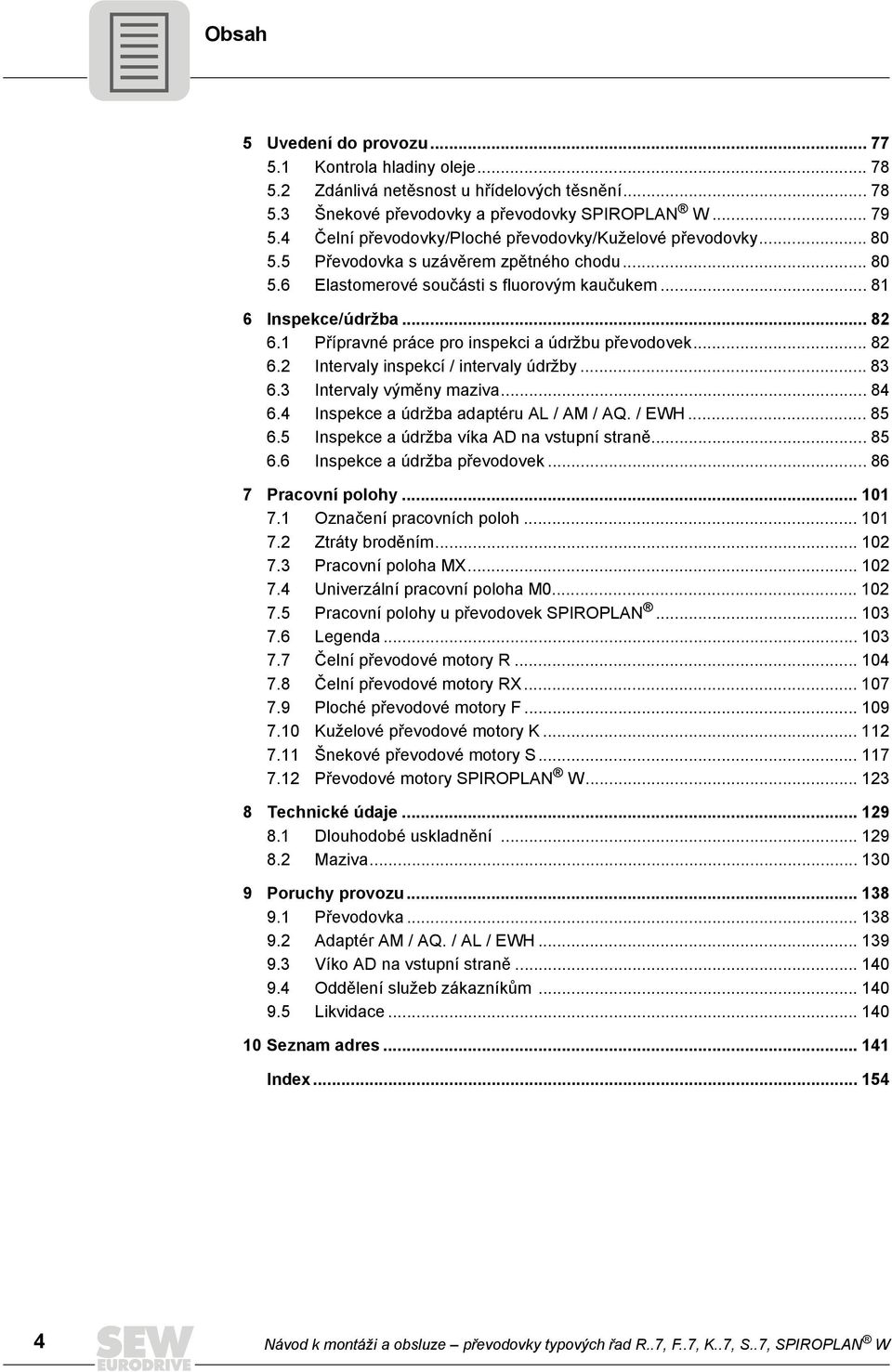

4 Obsah 5 Uvedení do provozu Kontrola hladiny oleje Zdánlivá netěsnost u hřídelových těsnění Šnekové převodovky a převodovky SPIROPLAN W Čelní převodovky/ploché převodovky/kuželové převodovky Převodovka s uzávěrem zpětného chodu Elastomerové součásti s fluorovým kaučukem Inspekce/údržba Přípravné práce pro inspekci a údržbu Intervaly inspekcí / intervaly údržby Intervaly výměny maziva Inspekce a údržba adaptéru AL / AM / AQ. / EWH Inspekce a údržba víka AD na vstupní straně Inspekce a údržba Pracovní polohy Označení pracovních poloh Ztráty broděním Pracovní poloha MX Univerzální pracovní poloha M Pracovní polohy u SPIROPLAN Legenda Čelní převodové motory R Čelní převodové motory RX Ploché převodové motory F Kuželové převodové motory K Šnekové převodové motory S Převodové motory SPIROPLAN W Technické údaje Dlouhodobé uskladnění Maziva Poruchy provozu Převodovka Adaptér AM / AQ. / AL / EWH Víko AD na vstupní straně Oddělení služeb zákazníkům Likvidace Seznam adres Index Návod k montáži a obsluze převodovky typových řad R..7, F..7, K..7, S..7, SPIROPLAN W

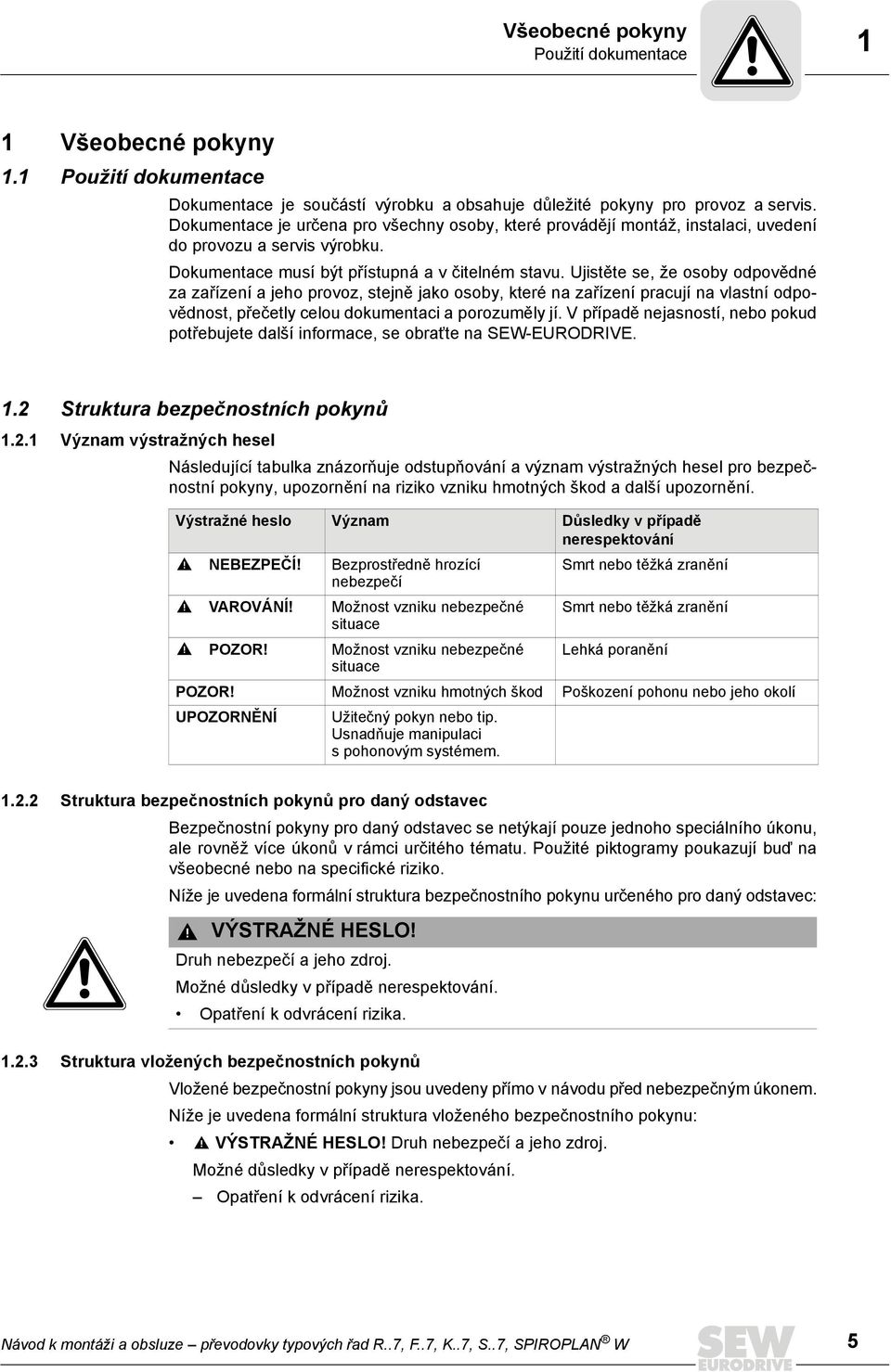

5 Všeobecné pokyny Použití dokumentace 1 1 Všeobecné pokyny 1.1 Použití dokumentace Dokumentace je součástí výrobku a obsahuje důležité pokyny pro provoz a servis. Dokumentace je určena pro všechny osoby, které provádějí montáž, instalaci, uvedení do provozu a servis výrobku. Dokumentace musí být přístupná a v čitelném stavu. Ujistěte se, že osoby odpovědné za zařízení a jeho provoz, stejně jako osoby, které na zařízení pracují na vlastní odpovědnost, přečetly celou dokumentaci a porozuměly jí. V případě nejasností, nebo pokud potřebujete další informace, se obraťte na SEW-EURODRIVE. 1.2 Struktura bezpečnostních pokynů Význam výstražných hesel Následující tabulka znázorňuje odstupňování a význam výstražných hesel pro bezpečnostní pokyny, upozornění na riziko vzniku hmotných škod a další upozornění. Výstražné heslo Význam Důsledky v případě nerespektování NEBEZPEČÍ! VAROVÁNÍ! Bezprostředně hrozící nebezpečí Možnost vzniku nebezpečné situace Smrt nebo těžká zranění Smrt nebo těžká zranění POZOR! Možnost vzniku nebezpečné Lehká poranění situace POZOR! Možnost vzniku hmotných škod Poškození pohonu nebo jeho okolí UPOZORNĚNÍ Užitečný pokyn nebo tip. Usnadňuje manipulaci s pohonovým systémem Struktura bezpečnostních pokynů pro daný odstavec Bezpečnostní pokyny pro daný odstavec se netýkají pouze jednoho speciálního úkonu, ale rovněž více úkonů v rámci určitého tématu. Použité piktogramy poukazují buď na všeobecné nebo na specifické riziko. Níže je uvedena formální struktura bezpečnostního pokynu určeného pro daný odstavec: VÝSTRAŽNÉ HESLO! Druh nebezpečí a jeho zdroj. Možné důsledky v případě nerespektování. Opatření k odvrácení rizika Struktura vložených bezpečnostních pokynů Vložené bezpečnostní pokyny jsou uvedeny přímo v návodu před nebezpečným úkonem. Níže je uvedena formální struktura vloženého bezpečnostního pokynu: VÝSTRAŽNÉ HESLO! Druh nebezpečí a jeho zdroj. Možné důsledky v případě nerespektování. Opatření k odvrácení rizika. Návod k montáži a obsluze převodovky typových řad R..7, F..7, K..7, S..7, SPIROPLAN W 5

6 1 Všeobecné pokyny Nároky na záruční plnění 1.3 Nároky na záruční plnění Dodržování pokynů uvedených v dokumentaci je předpokladem pro bezporuchový provoz a pro případné uplatňování nároků vyplývajících ze záruky. Než začnete se zařízením pracovat, přečtěte si proto nejprve dokumentaci! 1.4 Vyloučení ze záruky Respektování dokumentace je základním předpokladem pro bezpečný provoz typových řad R..7, F..7, K..7 S..7, SPIROPLAN W a pro dosažení uváděných vlastností a výkonových charakteristik výrobku. Za škody na zdraví osob, hmotné škody a škody na majetku, které vzniknou kvůli nedodržení pokynů uvedených v dokumentaci, nepřebírá firma SEW-EURODRIVE žádnou záruku. Ručení za věcné škody je v takových případech vyloučeno. 1.5 Poznámka o autorských právech 2012 SEW-EURODRIVE. Všechna práva vyhrazena Jakékoli i pouze dílčí rozmnožování, upravování, rozšiřování a jiné využívání je zakázáno. 1.6 Název produktu a obchodní značka Značky a názvy produktů uvedené v tomto dokumentu jsou obchodními značkami nebo registrovanými obchodními značkami náležícími příslušným vlastníkům. 6 Návod k montáži a obsluze převodovky typových řad R..7, F..7, K..7, S..7, SPIROPLAN W

7 Bezpečnostní upozornění Úvodní poznámky 2 2 Bezpečnostní upozornění Následující základní bezpečnostní pokyny slouží pro prevenci úrazů a věcných škod. Provozovatel musí zajistit respektování a dodržování základních bezpečnostních pokynů. Ujistěte se, že osoby odpovědné za funkci a provoz zařízení a osoby, které na zařízení pracují na vlastní odpovědnost, kompletně přečetly dokumentaci a porozuměly jí. V případě nejasností, nebo pokud potřebujete další informace, se obraťte na firmu SEW-EURODRIVE. 2.1 Úvodní poznámky Níže uvedené bezpečnostní pokyny se týkají především použití následujících komponent: převodovky typových řad R..7, F..7, K..7 S..7, SPIROPLAN W. Při použití převodových motorů prosím dbejte rovněž na dodržení bezpečnostních pokynů uvedených v příslušném návodu k obsluze. Motory Berte prosím rovněž ohled na doplňující bezpečnostní pokyny v jednotlivých kapitolách této dokumentace. 2.2 Všeobecně VAROVÁNÍ! Během provozu se na motorech mohou v závislosti na použitém stupni ochrany vyskytovat součásti pod napětím, holé součásti (v případě otevřených zásuvek a svorkových skříní), pohyblivé a rotující díly nebo případně součásti pod napětím. Smrt nebo těžká poranění. Veškeré práce související s transportem, uskladněním, sestavením/montáží, připojením, uvedením do provozu, opravami a údržbou, smí provádět pouze kvalifikovaný personál. Přitom je třeba bezpodmínečně dbát na následující: příslušné podrobné návody k obsluze varovné a bezpečnostní štítky na motoru/převodovém motoru všechny ostatní technické podklady, které náleží k pohonu, návody na uvedení do provozu a schémata zapojení speciální předpisy a požadavky v závislosti na daném zařízení národní/regionální předpisy pro bezpečnost a prevenci úrazů Nikdy neinstalujte poškozené produkty Poškození prosím neprodleně reklamujte u firmy, která zajišťovala transport. V případě nepřípustného odstranění potřebných ochranných krytů nebo krycího tělesa, nesprávného použití zařízení a při chybné instalaci nebo obsluze vzniká riziko vážného poškození zdraví osob, přičemž může dojít rovněž k hmotným škodám. Další informace naleznete v této dokumentaci. Návod k montáži a obsluze převodovky typových řad R..7, F..7, K..7, S..7, SPIROPLAN W 7

8 2 Bezpečnostní upozornění Cílová skupina 2.3 Cílová skupina Jakékoli práce na mechanické části pohonu smí provádět pouze odborní pracovníci s příslušnou kvalifikací. Odborní pracovníci ve smyslu této dokumentace jsou osoby, které byly seznámeny s konstrukcí, mechanickou instalací, odstraněním poruch a údržbou výrobku, a mají následující kvalifikaci: vzdělání v oblasti mechaniky (např. mechanik nebo mechatronik) zakončené závěrečnou zkouškou, znalost tohoto návodu k obsluze. Jakékoli práce na elektrické části pohonu smí provádět pouze odborní elektrotechnici s příslušnou kvalifikací. Odborní elektrotechnici ve smyslu této dokumentace jsou osoby, které byly seznámeny s elektrickou instalací, uvedením do provozu, odstraněním poruch a údržbou výrobku, a mají následující kvalifikaci: vzdělání v oblasti elektrotechniky (např. elektrotechnik, elektronik nebo mechatronik) zakončené závěrečnou zkouškou, znalost tohoto návodu k obsluze. Jakékoli práce v ostatních oblastech, jako je transport, uskladnění, provoz a likvidace, smí vykonávat pouze osoby, které byly vhodným způsobem proškoleny. Všichni odborní pracovníci musí používat příslušný ochranný oděv odpovídající jejich činnosti. 2.4 Použití v souladu s určeným účelem Tyto převodovky typových řad R..7, F..7, K..7 S..7, SPIROPLAN W jsou určeny pro průmyslová zařízení. Převodovky smí být používány pouze v souladu s údaji uvedenými v technické dokumentaci SEW-EURODRIVE a informacemi na typovém štítku. Odpovídají platným normám a předpisům. Při instalaci do strojů je uvedení do provozu (tj. zahájení provozu v souladu s daným účelem) možné teprve tehdy, když je prokázáno, že stroj odpovídá místním zákonům a směrnicím. V dané oblasti je třeba respektovat především směrnici pro stroje 2006/42/EG a směrnici o elektromagnetické kompatibilitě 2004/108/EG. Základ tvoří zkušební předpisy pro elektromagnetickou kompatibilitu EN , EN , EN , EN a EN Použití v prostředí ohroženém výbuchem je zakázáno, pokud není zařízení pro toto prostředí výslovně určeno. 2.5 Současně platné dokumenty Převodovky typových řad R..7, F..7, K..7, S..7, SPIROPLAN W Je třeba zároveň respektovat následující podklady a dokumenty: návod k obsluze "Třífázové motory DR , 315" u převodových motorů, návody k obsluze případných doplňků, pokud jsou použity, katalog "Převodovky", resp. katalog "Převodové motory". 8 Návod k montáži a obsluze převodovky typových řad R..7, F..7, K..7, S..7, SPIROPLAN W

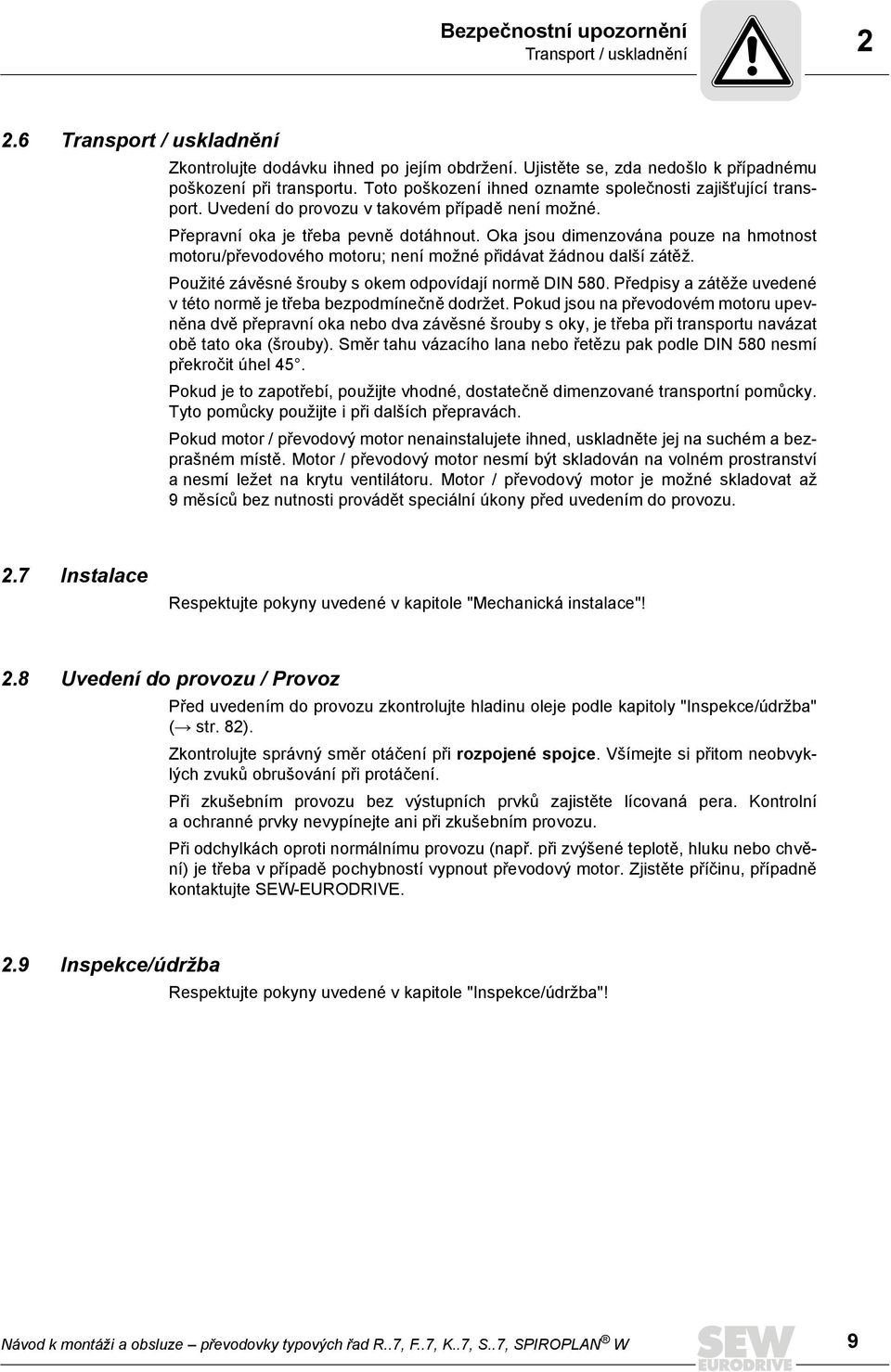

9 Bezpečnostní upozornění Transport / uskladnění Transport / uskladnění Zkontrolujte dodávku ihned po jejím obdržení. Ujistěte se, zda nedošlo k případnému poškození při transportu. Toto poškození ihned oznamte společnosti zajišťující transport. Uvedení do provozu v takovém případě není možné. Přepravní oka je třeba pevně dotáhnout. Oka jsou dimenzována pouze na hmotnost motoru/převodového motoru; není možné přidávat žádnou další zátěž. Použité závěsné šrouby s okem odpovídají normě DIN 580. Předpisy a zátěže uvedené v této normě je třeba bezpodmínečně dodržet. Pokud jsou na převodovém motoru upevněna dvě přepravní oka nebo dva závěsné šrouby s oky, je třeba při transportu navázat obě tato oka (šrouby). Směr tahu vázacího lana nebo řetězu pak podle DIN 580 nesmí překročit úhel 45. Pokud je to zapotřebí, použijte vhodné, dostatečně dimenzované transportní pomůcky. Tyto pomůcky použijte i při dalších přepravách. Pokud motor / převodový motor nenainstalujete ihned, uskladněte jej na suchém a bezprašném místě. Motor / převodový motor nesmí být skladován na volném prostranství a nesmí ležet na krytu ventilátoru. Motor / převodový motor je možné skladovat až 9měsíců bez nutnosti provádět speciální úkony před uvedením do provozu. 2.7 Instalace Respektujte pokyny uvedené v kapitole "Mechanická instalace"! 2.8 Uvedení do provozu / Provoz Před uvedením do provozu zkontrolujte hladinu oleje podle kapitoly "Inspekce/údržba" ( str. 82). Zkontrolujte správný směr otáčení při rozpojené spojce. Všímejte si přitom neobvyklých zvuků obrušování při protáčení. Při zkušebním provozu bez výstupních prvků zajistěte lícovaná pera. Kontrolní a ochranné prvky nevypínejte ani při zkušebním provozu. Při odchylkách oproti normálnímu provozu (např. při zvýšené teplotě, hluku nebo chvění) je třeba v případě pochybností vypnout převodový motor. Zjistěte příčinu, případně kontaktujte SEW-EURODRIVE. 2.9 Inspekce/údržba Respektujte pokyny uvedené v kapitole "Inspekce/údržba"! Návod k montáži a obsluze převodovky typových řad R..7, F..7, K..7, S..7, SPIROPLAN W 9

10 3 Konstrukce převodovky Princip konstrukce čelních 3 Konstrukce převodovky UPOZORNĚNÍ Následující obrázky jsou schematické rozkladové výkresy. Slouží pouze jako přiřazovací pomůcka k seznamu součástí. V závislosti na konstrukční velikosti a provedení převodovky se mohou vyskytovat odchylky! 3.1 Princip konstrukce čelních [181] [42] [41] [8] [7] [19] [43] [3] [9] [2] [12] [45] [11] [515] [516] [517] [47] [17] [6] [101] [100] [102] [59] [25] [88] [521] [522] [523] [59] [20] [24] [1] [22] [59] [31] [32] [30] [5] [34] [4] [37] [506] [39] [507] [131] [508] [1] [2] [3] [4] [5] [6] [7] [8] [9] [11] [12] [17] Pastorek Kolo Hřídel pastorku Kolo Hřídel pastorku Kolo Výstupní hřídel Lícované pero Těsnicí kroužek hřídele Valivé ložisko Pojistná podložka Distanční trubka [19] [20] [22] [24] [25] [30] [31] [32] [34] [37] [39] [41] Lícované pero Odvzdušňovací ventil Těleso převodovky Šroub se závěsným okem Valivé ložisko Valivé ložisko Lícované pero Distanční trubka Valivé ložisko Valivé ložisko Pojistná podložka Pojistná podložka [42] [43] [45] [47] [59] [88] [100] [101] [102] [131] [181] [506] Valivé ložisko Lícované pero Valivé ložisko Pojistná podložka Uzavírací šroub Pojistná podložka Víko převodovky Šroub se šestihrannou hlavou Těsnění Uzavírací víčko Uzavírací víčko Lícovaná podložka [507] [508] [515] [516] [517] [521] [522] [523] Lícovaná podložka Lícovaná podložka Lícovaná podložka Lícovaná podložka Lícovaná podložka Lícovaná podložka Lícovaná podložka Lícovaná podložka 10 Návod k montáži a obsluze převodovky typových řad R..7, F..7, K..7, S..7, SPIROPLAN W

11 Konstrukce převodovky Princip konstrukce plochých Princip konstrukce plochých [515] [516] [517] [41] [42] [181] [506] [507] [131] [508] [3] [37] [39] [43] [5] [2] [31] [45] [4] [30] [32] [183] [20] [59] [22] [1] [161] [59] [165] [19] [160] [7] [94] [92] [93] [91] [25] [88] [521] [522] [523] [59] [102] [100] [101] [81] [9] [17] [11] [6] [14] [16] [1] [2] [3] [4] [5] [6] [7] [9] [11] [14] [16] [17] [19] [20] Pastorek Kolo Hřídel pastorku Kolo Hřídel pastorku Kolo Dutý hřídel Těsnicí kroužek hřídele Valivé ložisko Šroub se šestihrannou hlavou Výstupní příruba Distanční trubka Lícované pero Odvzdušňovací ventil [22] [25] [30] [31] [32] [37] [39] [41] [42] [43] [45] [59] [81] [88] Těleso převodovky Valivé ložisko Valivé ložisko Lícované pero Distanční trubka Valivé ložisko Pojistná podložka Pojistná podložka Valivé ložisko Lícované pero Valivé ložisko Uzavírací šroub Kroužek Nilos Pojistná podložka [91] [92] [93] [94] [100] [101] [102] [131] [160] [161] [165] [181] [183] Pojistná podložka Podložka Pružná podložka Šroub se šestihrannou hlavou Víko převodovky Šroub se šestihrannou hlavou Těsnění Uzavírací víčko Uzavírací zátka Uzavírací víčko Uzavírací zátka Uzavírací víčko Těsnicí kroužek hřídele [506] [507] [508] [515] [516] [517] [521] [522] [523] Lícovaná podložka Lícovaná podložka Lícovaná podložka Lícovaná podložka Lícovaná podložka Lícovaná podložka Lícovaná podložka Lícovaná podložka Lícovaná podložka Návod k montáži a obsluze převodovky typových řad R..7, F..7, K..7, S..7, SPIROPLAN W 11

12 3 Konstrukce převodovky Princip konstrukce kuželových 3.3 Princip konstrukce kuželových [100] [102] [3] [536] [43] [537] [538] [533] [534] [535] [45] [2] [114] [20] [22] [59] [101] [42] [119] [113] [59] [25] [84] [19] [523] [522] [521] [88] [116] [89] [59] [1] [8] [7] [59] [6] [59] [83] [17] [11] [12] [9] [131] [31] [5] [37] [506] [507] [137] [508] [4] [30] [135] [132] [161] [133] [542] [543] [544] [39] [1] [2] [3] [4] [5] [6] [7] [8] [9] [11] [12] [17] [19] [20] [22] Pastorek Kolo Hřídel pastorku Kolo Hřídel pastorku Kolo Výstupní hřídel Lícované pero Těsnicí kroužek hřídele Valivé ložisko Pojistná podložka Distanční trubka Lícované pero Odvzdušňovací ventil Těleso převodovky [25] Valivé ložisko [30] Valivé ložisko [31] Lícované pero [37] Valivé ložisko [39] Pojistná podložka [42] Valivé ložisko [43] Lícované pero [45] Valivé ložisko [59] Uzavírací šroub [83] Kroužek Nilos [84] Kroužek Nilos [88] Pojistná podložka [89] Uzavírací víčko [100] Víko převodovky [101] Šroub se šestihrannou hlavou [102] Těsnění [113] Drážkovaná matice [114] Pojistný plech [116] Ochrana závitu [119] Distanční trubka [131] Uzavírací víčko [132] Pojistná podložka [133] Opěrná podložka [135] Kroužek Nilos [161] Uzavírací víčko [506] Lícovaná podložka [507] Lícovaná podložka [508] Lícovaná podložka [521] Lícovaná podložka [521] Lícovaná podložka [522] [523] [533] [534] [535] [536] [537] [538] [542] [543] [544] Lícovaná podložka Lícovaná podložka Lícovaná podložka Lícovaná podložka Lícovaná podložka Lícovaná podložka Lícovaná podložka Lícovaná podložka Lícovaná podložka Lícovaná podložka Lícovaná podložka 12 Návod k montáži a obsluze převodovky typových řad R..7, F..7, K..7, S..7, SPIROPLAN W

13 Konstrukce převodovky Princip konstrukce šnekových Princip konstrukce šnekových [101] [59] [20] [131] [506] [507] [39] [137] [37] [5] [43] [30] [102] [2] [61] [59] [100] [22] [1] [19] [25] [523] [522] [521] [89] [88] [59] [7] [9] [12] [520] [519] [518] [11] [6] [1] [2] [5] [6] [7] [9] [11] [12] [19] Pastorek Kolo Šnek Šnekové kolo Výstupní hřídel Těsnicí kroužek hřídele Valivé ložisko Pojistná podložka Lícované pero [20] [22] [25] [30] [37] [39] [43] [59] [61] Odvzdušňovací ventil Těleso převodovky Valivé ložisko Valivé ložisko Valivé ložisko Pojistná podložka Lícované pero Uzavírací šroub Pojistná podložka [88] [89] [100] [101] [102] [131] [137] [506] [507] Pojistná podložka Uzavírací víčko Víko převodovky Šroub se šestihrannou hlavou Těsnění Uzavírací víčko Opěrná podložka Lícovaná podložka Lícovaná podložka [518] [519] [520] [521] [522] [523] Lícovaná podložka Lícovaná podložka Lícovaná podložka Lícovaná podložka Lícovaná podložka Lícovaná podložka Návod k montáži a obsluze převodovky typových řad R..7, F..7, K..7, S..7, SPIROPLAN W 13

14 3 Konstrukce převodovky Princip konstrukce SPIROPLAN W10-W Princip konstrukce SPIROPLAN W10-W30 [100] [101] [102] [22] [65] [66] [68] [71] [143] [72] [1] [89] [88] [521] [522] [523] [25] [6] [8] [19] [7] [250] [251] [17] [11] [518] [519] [12] [520] [9] [1] [6] [7] [8] [9] [11] [12] [17] Pastorek Kolo Výstupní hřídel Lícované pero Těsnicí kroužek hřídele Valivé ložisko Pojistná podložka Distanční trubka [19] [22] [25] [65] [66] [71] [72] [143] Lícované pero Těleso převodovky Valivé ložisko Těsnicí kroužek hřídele Valivé ložisko Opěrná podložka Pojistná podložka Opěrná podložka [88] [89] [100] [101] [102] [132] [183] [250] Pojistná podložka Uzavírací víčko Víko převodovky Šroub se šestihrannou hlavou Těsnění Pojistná podložka Těsnicí kroužek hřídele Pojistná podložka [251] [518] [519] [520] [521] [522] [523] Pojistná podložka Lícovaná podložka Lícovaná podložka Lícovaná podložka Lícovaná podložka Lícovaná podložka Lícovaná podložka 14 Návod k montáži a obsluze převodovky typových řad R..7, F..7, K..7, S..7, SPIROPLAN W

15 Konstrukce převodovky Princip konstrukce SPIROPLAN W37-W Princip konstrukce SPIROPLAN W37-W47 [521] [522] [523] [88] [89] [6] [25] [22] [19] [7] [8] [518] [519] [11] [520] [12] [9] [59] [44] [133] [506] [37] [5] [59] [31] [5] [1] [33] [32] [30] [137] [2] [61] [26] [36] [1] [2] [5] [6] [7] [8] [9] [11] [12] [19] Pastorek Kolo Hřídel pastorku Kolo Výstupní hřídel Lícované pero Těsnicí kroužek hřídele Radiální kuličkové ložisko Pojistná podložka Lícované pero [22] [24] [25] [26] [30] [31] [32] [33] [36] [37] Těleso převodovky Transportní oko Radiální kuličkové ložisko Kryt, 1. stupeň Radiální kuličkové ložisko Lícované pero Distanční trubka Pojistná podložka Šroub se šestihrannou hlavou Radiální kuličkové ložisko [44] [59] [61] [68] [72] [80] [88] [89] [106] [133] O-kroužek Uzavírací šroub Pojistná podložka Pojistná podložka Pojistná podložka Lícované pero Pojistná podložka Uzavírací víčko Závrtný šroub Lícovaná podložka [137] [150] [183] [506] [518] [519] [520] [521] [522] [523] Lícovaná podložka Šestihranná matice Těsnicí kroužek hřídele Lícovaná podložka Lícovaná podložka Lícovaná podložka Lícovaná podložka Lícovaná podložka Lícovaná podložka Lícovaná podložka Návod k montáži a obsluze převodovky typových řad R..7, F..7, K..7, S..7, SPIROPLAN W 15

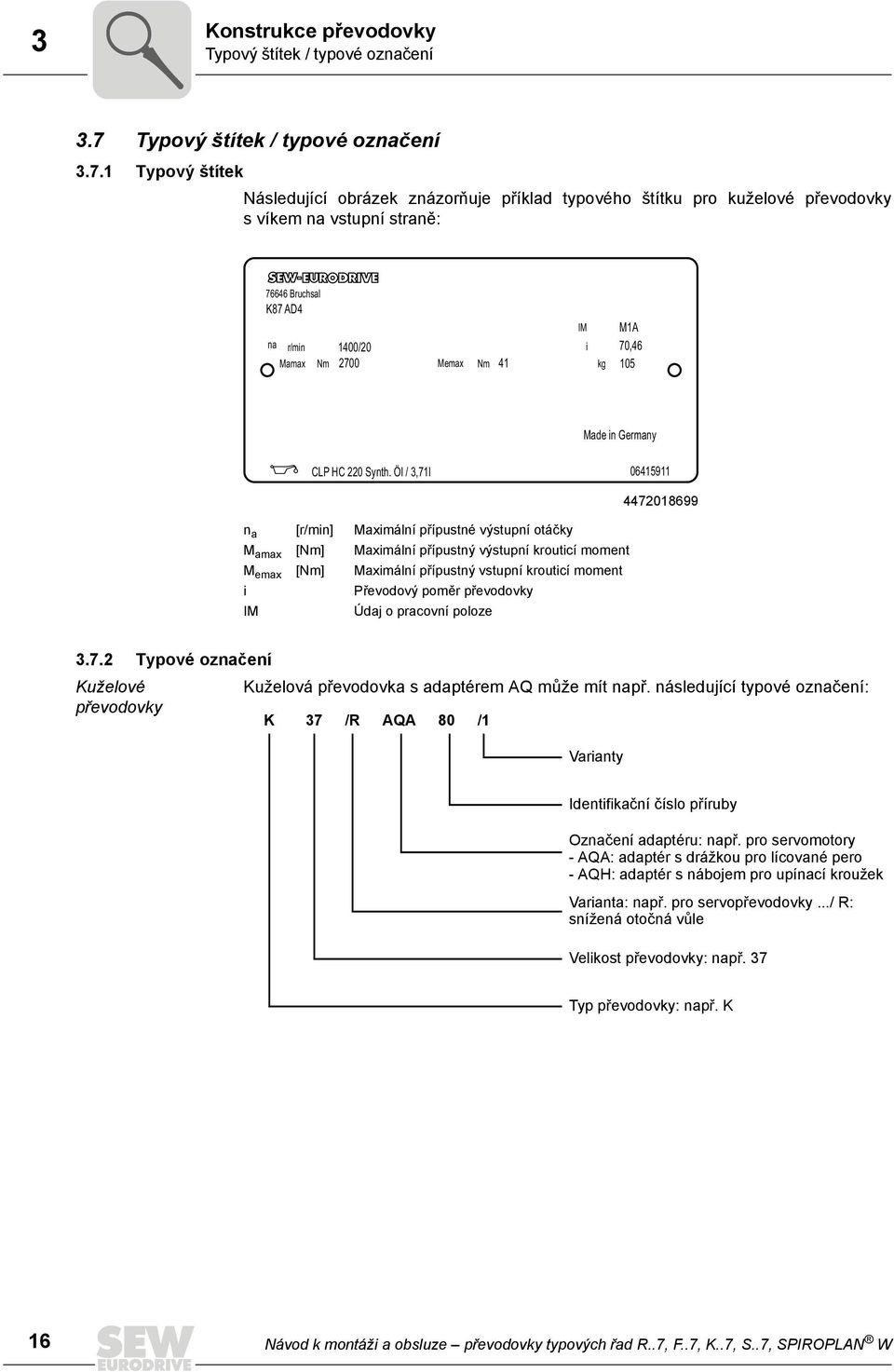

16 3 Konstrukce převodovky Typový štítek / typové označení 3.7 Typový štítek / typové označení Typový štítek Následující obrázek znázorňuje příklad typového štítku pro kuželové převodovky s víkem na vstupní straně: Bruchsal K87 AD4 na r/min 1400/20 Mamax Nm 2700 Memax Nm 41 IM i kg M1A 70, Made in Germany CLP HC 220 Synth. Öl / 3,71l n a [r/min] Maximální přípustné výstupní otáčky M amax [Nm] Maximální přípustný výstupní krouticí moment M emax [Nm] Maximální přípustný vstupní krouticí moment i Převodový poměr převodovky IM Údaj o pracovní poloze Typové označení Kuželové Kuželová převodovka s adaptérem AQ může mít např. následující typové označení: převodovky K 37 /R AQA 80 /1 Varianty Identifikační číslo příruby Označení adaptéru: např. pro servomotory - AQA: adaptér s drážkou pro lícované pero - AQH: adaptér s nábojem pro upínací kroužek Varianta: např. pro servopřevodovky.../ R: snížená otočná vůle Velikost převodovky: např. 37 Typ převodovky: např. K 16 Návod k montáži a obsluze převodovky typových řad R..7, F..7, K..7, S..7, SPIROPLAN W

17 Mechanická instalace Potřebné nástroje a pomůcky 4 4 Mechanická instalace 4.1 Potřebné nástroje a pomůcky sada klíčů na šrouby příp. momentový klíč pro: svěrné kotouče adaptér motoru AQH nebo EWH víko se středicím kolem na vstupní straně nasazovací přípravek příp. vyrovnávací prvky (podložky, distanční kroužky) upevňovací materiál pro vstupní / výstupní prvky lubrikační prostředek (např. NOCO Fluid) prostředek pro zajištění šroubů (u víka se středicím okrajem), např. Loctite 243 Normované díly nejsou součástí dodávky Tolerance při montážních pracích Konec hřídele Tolerance průměru podle DIN 748 ISO k6 u plných hřídelů s Ø 50 mm ISO m6 u plných hřídelů s Ø > 50 mm ISO H7 u dutých hřídelů Středicí otvor podle DIN 332, tvar DR Příruby Tolerance souososti okrajů podle normy DIN ISO j6 u b1 230 mm ISO h6 u b1 > 230 mm Návod k montáži a obsluze převodovky typových řad R..7, F..7, K..7, S..7, SPIROPLAN W 17

18 4 Mechanická instalace Předpoklady pro montáž 4.2 Předpoklady pro montáž POZOR! Nebezpečí úrazu při kontaktu s vyčnívajícími částmi stroje. Lehká poranění! Zajistěte dodržení dostatečného bezpečnostního prostoru v okolí převodovky / převodového motoru. POZOR! Poškození převodovky / převodového motoru nesprávnou montáží. Možnost vzniku hmotných škod! Dodržujte přesně pokyny uvedené v této kapitole. Zkontrolujte, zda jsou splněny následující body: Údaje na typovém štítku převodového motoru se shodují s parametry napěťové sítě. Pohon není poškozen vlivem transportu a skladování. Ujistěte se, že jsou splněny následující předpoklady: U standardních : Teplota okolí v souladu s technickou dokumentací, typovým štítkem a tabulkou maziv v kapitole "Maziva" ( str. 131). V okolí nejsou přítomny žádné oleje, kyseliny, plyny, páry, záření atd. U speciálních konstrukcí: Pohon je zhotoven v souladu s okolními podmínkami. Dbejte na údaje uvedené na typovém štítku. U šnekových / SPIROPLAN W: Nesmí působit žádné vysoké externí momenty setrvačnosti, které by mohly převodovku zatížit ve zpětném směru. [Při η (v protisměru) = 2 1/η < 0,5 samosvornosti] U nástaveb na servomotory S cílem, aby nedocházelo k hromadění tepla, je možné pohon montovat pouze tehdy, je-li po montáži zaručena dostatečná ventilace. Výstupní hřídele a plochy přírub je třeba důkladně očistit od ochranných antikorozních prostředků, nečistot apod. Použijte běžně dostupné rozpouštědlo. Rozpouštědlo nesmí proniknout k těsnicím břitům a těsnicím kroužkům hřídele riziko poškození materiálu! Pokud se v okolí vyskytují abrazivní látky, chraňte hřídelové těsnicí kroužky na výstupní straně proti opotřebení. 18 Návod k montáži a obsluze převodovky typových řad R..7, F..7, K..7, S..7, SPIROPLAN W

19 Mechanická instalace Instalace převodovky Instalace převodovky POZOR! Nesprávnou montáží může dojít k poškození převodovky nebo převodového motoru. Možnost vzniku hmotných škod! Dodržujte přesně pokyny uvedené v této kapitole. POZOR! Nebezpečí sevření a zhmoždění při nesprávné montáži těžkých součástí. Nebezpečí úrazu. Správně namontujte stahovací kotouč. Respektujte následující pokyny pro demontáž. Práce na převodovce provádějte pouze v klidovém stavu. Zajistěte vstupní agregát proti neúmyslnému zapnutí. Chraňte převodovku proti přímému ofukování studeným vzduchem. Kondenzace vlhkosti může vést k nárůstu obsahu vody v oleji. Převodovku nebo převodový motor je možné nainstalovat / namontovat pouze v uvedené pracovní poloze. Dbejte na údaje uvedené na typovém štítku. Převodovky SPIROPLAN v konstrukční velikosti W10 W30 jsou nezávislé na pracovní poloze. Spodní konstrukce musí mít následující vlastnosti: rovinnost tlumení chvění torzní tuhost Maximální přípustná chyba rovinnosti u patkového a přírubového upevnění (orientační hodnoty s ohledem na DIN ISO 1101): velikost převodovky 67: max. 0,4 mm velikost převodovky : max. 0,5 mm velikost převodovky : max. 0,7 mm velikost převodovky : max. 0,8 mm Přitom nesmí dojít k vzájemnému vzepření patek hlavního tělesa a montážních přírub, a je třeba také dbát na přípustné radiální a axiální síly! Pro výpočet přípustných radiálních a axiálních sil se řiďte informacemi uvedenými v kapitole "Konfigurace" v katalogu a převodových motorů. Převodové motory upevňujte pomocí šroubů třídy 8.8. Následující převodové motory upevňujte pomocí šroubů třídy 10.9: RF37, R37F s přírubou o Ø 120 mm RF37, RF47, R47F s přírubou o Ø 140 mm RF57, R57F s přírubou o Ø 160 mm FF, FAF, KF, KAF s přírubou o Ø 250 mm a dále RZ37, RZ47, RZ57, RZ67, RZ77, RZ87 Návod k montáži a obsluze převodovky typových řad R..7, F..7, K..7, S..7, SPIROPLAN W 19

20 4 Mechanická instalace Instalace převodovky UPOZORNĚNÍ Při instalaci převodovky dbejte na to, aby kontrolní a vypouštěcí šroub oleje a odvzdušňovací ventily byly volně přístupné! Při této příležitosti rovněž zkontrolujte olejovou náplň podle příslušné pracovní polohy (viz kap. "Množství olejové náplně" ( str. 133) nebo údaje na typovém štítku). Převodovky jsou z výroby naplněny potřebným množstvím oleje. V závislosti na pracovní poloze jsou možné drobné odchylky na kontrolním šroubu pro měření hladiny oleje. Tyto odchylky jsou přípustné v rámci výrobních tolerancí. Při změně pracovní polohy upravte odpovídajícím způsobem množství náplně maziva a polohu odvzdušňovacího ventilu. Respektujte přitom pokyny uvedené v kapitole "Množství náplně maziva" ( str. 133) a kapitole "Pracovní polohy" ( str. 101). U typu K při změně pracovní polohy na M5 nebo M6 nebo mezi těmito polohami kontaktujte prosím oddělení služeb zákazníkům SEW. U typu S o konstrukční velikosti S47 S97 prosím kontaktujte při změně pracovní polohy na M2 a M3 oddělení služeb zákazníkům SEW. Při nebezpečí elektrochemické koroze použijte mezi převodovkou a pracovním strojem plastové vložky o tloušťce 2 3 mm. Použitý plast musí mít elektrický svodový odpor <10 9 Ω. Elektrochemická koroze může vzniknout mezi dvěma různými kovy, např. litinou a nerezovou ocelí. Šrouby rovněž opatřete plastovými podložkami! Skříň dodatečně uzemněte použijte uzemňovací šrouby na motoru. 20 Návod k montáži a obsluze převodovky typových řad R..7, F..7, K..7, S..7, SPIROPLAN W

21 Mechanická instalace Instalace převodovky Utahovací momenty upevňovacích šroubů Převodové motory utahujte následujícími momenty: Utahovací moment šroubu/matice Šroub/matice Třída pevnosti 8.8 [Nm] M6 11 M8 25 M10 48 M12 86 M M M M M M M M Uvedené převodové motory v přírubovém provedení utahujte následujícími zvýšenými utahovacími momenty: Utahovací moment šroubu/matice Šroub/matice Příruba Převodovka Třída pevnosti 10.9 [Nm] 120 RF37 M RF37, RF47 M RF57 M ZR RZ37 M ZR RZ47 M ZR RZ57 M ZR RZ67 M ZR RZ77 M ZR RZ87 M FF77, KF77, FAF77, KAF77 M Návod k montáži a obsluze převodovky typových řad R..7, F..7, K..7, S..7, SPIROPLAN W 21

22 4 Mechanická instalace Instalace převodovky Upevnění převodovky UPOZORNĚNÍ Při použití v přírubovém provedení a v patkovém/přírubovém provedení v kombinaci s variátory VARIBLOC je třeba použít k upevnění příruby na připojovací straně šrouby o jakosti Pro zlepšení třecího spojení mezi přírubou a montážní plochou se doporučuje použít anaerobní plošné těsnění nebo anaerobní lepidlo. Převodovka v patkovém provedení Převodovka v přírubovém provedení s přírubou B14 a/nebo s dutým hřídelem Následující tabulka znázorňuje velikosti závitů v patkovém provedení v závislosti na typu převodovky a konstrukční velikosti: Šroub R / R..F RX F / FH..B / FA..B Typ převodovky K / KH..B / KV..B / KA..B M /20 M8 17/27/37 27/ /37/47 M /47 47/57 M12 47/57/ /67 57/67 67 M16 77/87 77/87 77/ M / M M /167 M36 147/ /157/187 Následující tabulka znázorňuje velikosti závitů s přírubou B14 a/nebo dutým hřídelem v závislosti na typu převodovky a konstrukční velikosti: Typ převodovky Šroub RZ FAZ / FHZ KAZ / SA / WA KHZ / KVZ SAZ / SHZ M6 07/17/ /20/30 1) M8 37/47 27/37/47 37/47 47/57 37 M10 57/67 47 M12 77/87 57/67/77 57/67/77 67/77 M16 87/97 87/97 87/97 M20 107/ /127 M ) U provedení W30 s přímou nástavbou na motor CMP nebo nástavbou pomocí adaptéru EWH.. se mění velikost závitu na M8. S W 22 Návod k montáži a obsluze převodovky typových řad R..7, F..7, K..7, S..7, SPIROPLAN W

23 Mechanická instalace Instalace převodovky 4 Převodovky v přírubovém provedení s přírubou B5 Následující tabulka znázorňuje velikosti závitů s přírubou B5 v závislosti na typu převodovky, konstrukční velikosti a průměru příruby: Ø příruby [mm] Šroub RF / R..F / RM FF / FAF / FHF Typ převodovky KF / KAF / KHF / KVF SF / SAF / SHF WF / WAF 80 M M M6 07/17/ /20/30/ M8 07/17/27/37/ M8 07/17/27/37/47 27/ /47 30/37/ M10 37/47/57/ / M12 57/67/77/87 57/67 57/ M12 67/77/ M16 77/87/97/ M16 97/107/137/147 97/107 97/ M16 107/137/147/ M20 147/ Návod k montáži a obsluze převodovky typových řad R..7, F..7, K..7, S..7, SPIROPLAN W 23

24 4 Mechanická instalace Instalace převodovky Instalace ve vlhkých prostorách nebo venku Pro použití ve vlhkých prostorách nebo venku se dodávají pohony v antikorozním provedení s odpovídajícím ochranným lakem na povrchu. V případě potřeby poškozený lak opravte (např. na odvzdušňovacím ventilu nebo v oblasti přepravních ok). Při montáži motorů na adaptéry AM, AQ a na rozběhové a prokluzové spojky AR, AT je třeba plochy přírub utěsnit vhodným těsnicím prostředkem, např. Loctite 574. Při instalaci na volném prostranství není přípustné přímé vystavení slunečním paprskům. Použijte odpovídající ochranné prvky, např. kryty, zastřešení aj.! Vyhněte se akumulaci tepla. Provozovatel musí zajistit, aby funkci převodovky neovlivňovala žádná cizorodá tělesa (např. pády předmětů nebo zasypání) Odvzdušnění převodovky U následujících není třeba žádné odvzdušnění: R07 v pracovních polohách M1, M2, M3, M5 a M6 R17, R27 a F27 v pracovních polohách M1, M3, M5 a M6 Převodovky SPIROPLAN W10, W20, W30 Převodovky SPIROPLAN W37, W47 v pracovních polohách M1, M2, M3, M5, M6 SEW-EURODRIVE dodává všechny ostatní převodovky s aktivovaným odvzdušňovacím ventilem namontovaným podle dané pracovní polohy. Výjimky: 1. SEW dodává následující převodovky se šroubovacím uzávěrem v odvzdušňovacím otvoru: výkyvné pracovní polohy, pokud je to možné, převodovky pro montáž v šikmé poloze. Odvzdušňovací ventil je ve svorkové skříni motoru. Před uvedením do provozu je třeba nejvýše položený uzavírací šroub vyměnit za dodaný odvzdušňovací ventil. 2. SEW dodává u nástavbových, které je třeba na vstupní straně odvzdušnit, odvzdušňovací ventil v plastovém sáčku. 3. SEW dodává převodovky v uzavřeném provedení bez odvzdušňovacího ventilu. 24 Návod k montáži a obsluze převodovky typových řad R..7, F..7, K..7, S..7, SPIROPLAN W

25 Mechanická instalace Instalace převodovky 4 Aktivování odvzdušňovacího ventilu Zkontrolujte, zda je odvzdušňovací ventil aktivován. Není-li odvzdušňovací ventil aktivován, musíte před uvedením převodovky do provozu odstranit jeho transportní pojistku! 1. Odvzdušňovací ventil s transportní pojistkou Odstranění transportní ochrany Aktivovaný odvzdušňovací ventil Návod k montáži a obsluze převodovky typových řad R..7, F..7, K..7, S..7, SPIROPLAN W 25

26 4 Mechanická instalace Převodovka s plným hřídelem Lakování převodovky POZOR! Odvzdušňovací ventily a hřídelové těsnicí kroužky se mohou při lakování nebo opravách laku poškodit. Nebezpečí vzniku hmotné škody. Odvzdušňovací ventily a ochranný břit hřídelového těsnicího kroužku před nanášením laku pečlivě polepte ochrannou páskou. Po dokončení lakovacích prací nalepenou pásku odstraňte. 4.4 Převodovka s plným hřídelem Pokyny pro montáž UPOZORNĚNÍ Montáž usnadníte natřením výstupního prvku mazivem nebo jeho krátkým zahřátím (na 80 až 100 C) Montáž vstupních a výstupních prvků POZOR! Vlivem nesprávné montáže může dojít k poškození ložisek, krytu nebo hřídele. Možnost vzniku hmotných škod! Vstupní a výstupní prvky montujte pouze pomocí nasazovacího přípravku. Pro nasazení použijte středicí otvor se závitem umístěný na konci hřídele. Řemenice, spojky, pastorky atd. v žádném případě nenasazujte na konec hřídele údery kladivem. Při montáži řemenic respektujte správné napnutí řemenu podle údajů výrobce. Nasazené přenosové prvky musí být vyváženy a nesmí vyvolávat žádné nepřípustné radiální a axiální síly (přípustné hodnoty viz katalog "Převodové motory" nebo "Pohony s ochranou proti explozi"). Použití nasazovacího přípravku Následující obrázek ukazuje nasazovací přípravek pro montáž spojek nebo nábojů na konce hřídelů motorů nebo. Pokud lze šroub bez problémů dotáhnout, je možné případně upustit od použití axiálního ložiska na nasazovacím přípravku. [1] [2] [3] [1] Konec hřídele převodovky [2] Axiální ložisko [3] Náboj se spojkou 26 Návod k montáži a obsluze převodovky typových řad R..7, F..7, K..7, S..7, SPIROPLAN W

27 Mechanická instalace Převodovka s plným hřídelem 4 Zabraňte vzniku velkých radiálních sil Pro zamezení vzniku velkých radiálních sil: Proveďte montáž ozubených a řetězových kol pokud možno podle obr. B. [1] [1] [A] [B] [1] Náboj [A] Nevhodné [B] Správné Montáž spojek UPOZORNĚNÍ Montáž usnadníte natřením výstupního prvku mazivem nebo jeho krátkým zahřátím (na 80 až 100 C). POZOR! Vstupní a výstupní prvky, jako jsou řemenice, spojky atd., se během provozu rychle pohybují. Nebezpečí sevření a zhmoždění. Zakryjte vstupní a výstupní prvky ochranou proti dotyku. Při montáži spojek proveďte následující kompenzaci podle údajů výrobce spojky. a) Maximální a minimální rozteč b) Axiální přesazení c) Úhlové přesazení a) b) c) Návod k montáži a obsluze převodovky typových řad R..7, F..7, K..7, S..7, SPIROPLAN W 27

28 øb +0.5 ød 4 Mechanická instalace Momentové páky pro nasouvací převodovky 4.5 Momentové páky pro nasouvací převodovky POZOR! Nesprávná montáž může vést k poškození převodovky. Možnost vzniku hmotných škod! Momentové páky se při montáži nesmí předepínat. Pro upevnění momentových pák používejte výhradně šrouby o jakosti Ploché převodovky Následující obrázek znázorňuje zachycení krouticího momentu u plochých. [1] [3] a c [2] [1] Šroub [2] Podložka [3] Matice Při montáži silentbloku postupujte následujícím způsobem: 1. Použijte šrouby [1] a podložky podle následující tabulky. 2. Pro zajištění šroubového spoje použijte 2 matice [3]. 3. Dotáhněte šroub tak, aby bylo dosaženo předpětí gumových dorazů "Δ L" podle tabulky. Převodovka Průměr Gumový doraz Vnitřní průměr Délka (uvolněno) Šířka kotouče Δ L (napnuto) d [mm] b [mm] c [mm] a [mm] [mm] FA , FA , FA , ,5 FA , ,5 FA , ,5 FA , ,5 FA , ,5 FA , FA , FA , FA , Návod k montáži a obsluze převodovky typových řad R..7, F..7, K..7, S..7, SPIROPLAN W

29 Mechanická instalace Momentové páky pro nasouvací převodovky Kuželové převodovky Následující obrázek znázorňuje zachycení krouticího momentu u kuželových. Objímku [1] po obou stranách uložte. Stranu B přípojky namontujte zrcadlově ke straně A. [1] Převodovka Šrouby Utahovací moment KA37 4 M Nm KA47 4 M Nm KA67 4 M Nm KA77 4 M Nm KA87 4 M Nm KA97 4 M Nm KA107 4 M Nm KA127 4 M Nm KA157 4 M Nm Šnekové převodovky Následující obrázek znázorňuje zachycení krouticího momentu u šnekových. Objímku [1] po obou stranách uložte. [1] Převodovka Šrouby Utahovací moment SA37 4x M Nm SA47 4x M Nm SA57 6x M Nm SA67 8x M Nm SA77 8x M Nm SA87 8x M Nm SA97 8x M Nm Návod k montáži a obsluze převodovky typových řad R..7, F..7, K..7, S..7, SPIROPLAN W 29

30 4 Mechanická instalace Momentové páky pro nasouvací převodovky Převodovky SPIROPLAN W Následující obrázek znázorňuje zachycení krouticího momentu u SPIROPLAN W. Objímku [1] po obou stranách uložte. 45 [1] Převodovka Šrouby Utahovací moment v Nm WA10 4x M WA20 4x M WA30 4x M WA37 4x M WA47 4 x M Návod k montáži a obsluze převodovky typových řad R..7, F..7, K..7, S..7, SPIROPLAN W

31 Mechanická instalace Násuvné převodovky s drážkou pro lícované pero nebo s drážkováním pro drážkovaný hřídel Násuvné převodovky s drážkou pro lícované pero nebo s drážkováním pro drážkovaný hřídel UPOZORNĚNÍ Při návrhu závislého hřídele dbejte prosím rovněž konstrukčních pokynů v katalogu převodových motorů! Pokyny pro montáž 1. Naneste přípravek NOCO a pečlivě jej rozetřete NOCO FLUI NOCO FLUI Namontujte hřídel a zajistěte jej v axiálním směru (montáž je snazší s pomocí nasazovacího přípravku) V následujících odstavcích jsou popsány 3 typy montáže: 2A: standardní rozsah dodávky 2B: sada pro montáž/demontáž u závislého hřídele s osazením 2C: sada pro montáž/demontáž u závislého hřídele bez osazení 2A: Montáž se standardním rozsahem dodávky [1] [2] [3][4] A [5] [1] Krátký upevňovací šroub (standardní rozsah dodávky) [2] Pružná podložka [3] Podložka [4] Pojistná podložka [5] Závislý hřídel Návod k montáži a obsluze převodovky typových řad R..7, F..7, K..7, S..7, SPIROPLAN W 31

32 4 Mechanická instalace Násuvné převodovky s drážkou pro lícované pero nebo s drážkováním pro drážkovaný hřídel 2B: Montáž se sadou SEW-EURODRIVE Sada pro montáž a demontáž ( str. 36) závislý hřídel s osazením [1] [2] [3] [4] B [5] [1] Upevňovací šroub [2] Pružná podložka [3] Podložka [4] Pojistná podložka [5] Závislý hřídel s osazením 2C: Montáž se sadou SEW-EURODRIVE Sada pro montáž a demontáž ( str. 36) závislý hřídel bez osazení [1] [2] [3] [4] [5] C [6] [1] Upevňovací šroub [2] Pružná podložka [3] Podložka [4] Pojistná podložka [5] Distanční trubka [6] Závislý hřídel bez osazení 32 Návod k montáži a obsluze převodovky typových řad R..7, F..7, K..7, S..7, SPIROPLAN W

33 Mechanická instalace Násuvné převodovky s drážkou pro lícované pero nebo s drážkováním pro drážkovaný hřídel 4 3. Dotáhněte upevňovací šroub odpovídajícím momentem (viz tabulku) Šroub Utahovací moment [Nm] M5 5 M6 8 M10/12 20 M16 40 M20 80 M UPOZORNĚNÍ Pro zamezení vzniku lícovací koroze navíc doporučujeme na závislém hřídeli mezi oběma dosedacími plochami vysoustružit vybrání! Návod k montáži a obsluze převodovky typových řad R..7, F..7, K..7, S..7, SPIROPLAN W 33

34 4 Mechanická instalace Násuvné převodovky s drážkou pro lícované pero nebo s drážkováním pro drážkovaný hřídel Pokyny pro demontáž Popis platí pouze tehdy, pokud byla převodovka namontována pomocí sady SEW-EURODRIVE pro montáž a demontáž ( str. 36). Respektujte přitom pokyny uvedené v kapitole "Pokyny pro montáž" ( str. 31), body 2B nebo 2C. 1. Povolte upevňovací šroub [1]. 2. Odstraňte díly [2] až [4] a distanční trubku [5], pokud je k dispozici. [1] [2] [3] [4] [5] [6] [1] Upevňovací šroub [2] Pružná podložka [3] Podložka [4] Pojistná podložka [5] Distanční trubka [6] Závislý hřídel Mezi závislý hřídel [6] a pojistnou podložku [4] vložte odtlačovací kotouč [8] a pojistnou matici [7] ze sady SEW-EURODRIVE pro montáž a demontáž. 4. Znovu nasaďte pojistnou podložku [4]. 34 Návod k montáži a obsluze převodovky typových řad R..7, F..7, K..7, S..7, SPIROPLAN W

35 Mechanická instalace Násuvné převodovky s drážkou pro lícované pero nebo s drážkováním pro drážkovaný hřídel 4 5. Znovu našroubujte upevňovací šroub [1]. Nyní můžete utahováním šroubu odtlačovat převodovku od hřídele. [1] [4] [7] [8] [6] [1] Upevňovací šroub [4] Pojistná podložka [6] Závislý hřídel [7] Pojistná matice [8] Odtlačovací kotouč Návod k montáži a obsluze převodovky typových řad R..7, F..7, K..7, S..7, SPIROPLAN W 35

36 4 Mechanická instalace Násuvné převodovky s drážkou pro lícované pero nebo s drážkováním pro drážkovaný hřídel Sada SEW pro montáž a demontáž Sadu SEW-EURODRIVE pro montáž a demontáž je možné objednat pod následujícím objednacím číslem. [1] [7] [8] [7] [1] [1] Upevňovací šroub [7] Pojistná matice pro demontáž [8] Odtlačovací kotouč Typ D H7 [mm] M 1) C4 [mm] C5 [mm] C6 [mm] U -0,5 [mm] T -0,5 [mm] D3-0,5 [mm] L4 [mm] Objednací číslo montážní a demontážní sady WA M , , WA M ,5 5,5 20,5 17, X WA..20, WA..30, SA..37, WA M ,5 5,5 22,5 19, FA..27, SA..47, WA M , , FA..37, KA..37, SA..47, SA..57, WA M , , FA..47, KA..47, SA M , , FA..57, KA..57, FA..67, KA..67, SA M ,5 41,9 39, SA M ,5 13,5 48,5 44, FA..77, KA..77, SA M ,5 13,5 53,5 49, FA..87, KA..87, SA..77, SA M , , FA..97, KA..97, SA..87, SA M ,5 19,5 74,5 69, FA..107, KA M ,5 21, , FA..107, KA..107, SA M , , FA..127, KA M , , FA..157, KA M , ) Upevňovací šroub 36 Návod k montáži a obsluze převodovky typových řad R..7, F..7, K..7, S..7, SPIROPLAN W

37 Mechanická instalace Násuvné převodovky s drážkou pro lícované pero nebo s drážkováním pro drážkovaný hřídel 4 UPOZORNĚNÍ U zobrazené montážní sady SEW k upevnění závislého hřídele se jedná o doporučení firmy SEW-EURODRIVE. Je třeba vždy přezkoušet, zda je tato konstrukce schopna kompenzovat přítomné axiální síly. Ve speciálních případech použití (např. upevnění hřídelů míchadel) musí být případně k axiálnímu zajištění použita jiná konstrukce. V takových případech je vždy možné použít axiální ochranu vlastní výroby. Přitom je však třeba zajistit, aby tato konstrukce nezpůsobovala vznik potenciálních zdrojů zážehu podle DIN EN (např. jiskření). Návod k montáži a obsluze převodovky typových řad R..7, F..7, K..7, S..7, SPIROPLAN W 37

38 4 Mechanická instalace Nasouvací převodovky se svěrným kotoučem 4.7 Nasouvací převodovky se svěrným kotoučem Pokyny pro montáž POZOR! Utažení upínacích šroubů bez namontovaného hřídele může vést k deformaci dutého hřídele. Možnost vzniku hmotných škod! Upínací šrouby utahujte pouze tehdy, pokud je namontovaný hřídel. 1. Upevňovací šrouby uvolněte o několik závitů (nevyšroubujte je zcela)! A B Otvor v dutém hřídeli a výstupní hřídel pečlivě odmastěte běžným rozpouštědlem Návod k montáži a obsluze převodovky typových řad R..7, F..7, K..7, S..7, SPIROPLAN W

39 Mechanická instalace Nasouvací převodovky se svěrným kotoučem 4 3. Odmaštěný dutý hřídel/hnací hřídel Na hnací hřídel naneste v oblasti objímky přípravek NOCO -Fluid. Svěrná oblast kotouče přitom musí zůstat bez maziva! Z uvedeného důvodu nesmí být přípravek NOCO -Fluid nikdy nanášen přímo na objímku, protože zasunutím hnacího hřídele by mohla pasta vniknout do oblasti sevření svěrného kotouče Návod k montáži a obsluze převodovky typových řad R..7, F..7, K..7, S..7, SPIROPLAN W 39

40 4 Mechanická instalace Nasouvací převodovky se svěrným kotoučem 5. Namontujte hnací hřídel. Dbejte na rovinnost vnějších kroužků svěrného kotouče. U s nákružkem hřídele: Namontujte stahovací kotouč na doraz nákružku. U bez nákružku hřídele: Stahovací kotouč namontujte do vzdálenosti 1 až 2 mm od krytu převodovky. Dotáhněte upínací šrouby jeden po druhém (nikoli křížem) několikrát dokola pomocí momentového klíče. Přesné hodnoty utahovacích momentů jsou uvedené na svěrném kotouči. 1-2mm s>0mm Po montáži zkontrolujte, zda je zbylá mezera mezi vnějším kroužkem a stahovacím kotoučem > 0 mm. 7. Vnější plochu dutého hřídele v oblasti svěrného kotouče nakonzervujte, aby nedošlo ke vzniku koroze. 40 Návod k montáži a obsluze převodovky typových řad R..7, F..7, K..7, S..7, SPIROPLAN W

41 Mechanická instalace Nasouvací převodovky se svěrným kotoučem Pokyny pro demontáž 1. Povolujte upínací šrouby jeden po druhém vždy o čtvrtinu otáčky, aby nemohlo dojít ke vzpříčení vnějších kroužků. 2. Upínací šrouby rovnoměrně jeden po druhém povolte. Upínací šrouby se nesmí zcela vyšroubovat. 3. Vymontujte hřídel, resp. stáhněte náboj z hřídele. (Případnou vrstvu rezu, která se může vytvořit na hřídeli před nábojem, je třeba nejprve odstranit.) 4. Stáhněte svěrný kotouč z náboje Čištění a mazání Demontované svěrné kotouče není třeba před novým stažením demontovat. Pokud je stahovací kotouč znečištěný, vyčistěte jej a namažte. Namažte kuželové plochy některým z následujících maziv: Mazivo (Mo S2) Molykote 321 (kluzný lak) Molykote Spray (práškový sprej) Molykote G Rapid Aemasol MO 19P Aemasol DIO-sétral 57 N (kluzný lak) Konzistence sprej sprej sprej nebo pasta sprej nebo pasta sprej Namažte upínací šrouby víceúčelovou vazelínou, např. Molykote BR 2 nebo podobnou. Návod k montáži a obsluze převodovky typových řad R..7, F..7, K..7, S..7, SPIROPLAN W 41

42 4 Mechanická instalace Nasouvací převodovky se systémem TorqLOC 4.8 Nasouvací převodovky se systémem TorqLOC Pokyny pro montáž závislého hřídele bez osazení 1. Vyčistěte závislý hřídel a vnitřní stranu dutého hřídele. Zajistěte odstranění všech zbytků tuku a oleje. 2. Namontujte na závislý hřídel dorazový kroužek a objímku Upevněte momentovou opěru na pohonovou jednotku, respektujte pokyny uvedené v kap. "Momentové opěry pro nasouvací převodovku" ( str. 28) Na objímku naneste přípravek NOCO -Fluid a pečlivě jej rozetřete. NOCO FLUID Návod k montáži a obsluze převodovky typových řad R..7, F..7, K..7, S..7, SPIROPLAN W

43 Mechanická instalace Nasouvací převodovky se systémem TorqLOC 4 5. Nasuňte převodovku na závislý hřídel Namontujte momentovou páku (šrouby neutahujte). K.. S.. / W.. F Zasuňte objímku nadoraz do převodovky Návod k montáži a obsluze převodovky typových řad R..7, F..7, K..7, S..7, SPIROPLAN W 43
