1 CZ Katalog 2015 jednoduchost a efektivita

2

3 jednoduchost a efektivita Obsah Chirurgie 11 Management měkkých tkání 12 Cementované náhrady 13 Šroubované náhrady 16 Hybridní náhrady 17 Individuální řešení 18 Protetická plánovací sada 22 Instrumentárium 23 Regenerace kostní tkáně 26 Měření stability 29 3

4 Více než 20 let zkušeností 1 implantologického trhu ČR* PROČ VYBRAT LASAK? Kvalitní podpora a servis tuzemského výrobce Dlouhodobá vědecká dokumentace maximální bezpečnost produktů Hydrofilní, nanostrukturovaný, bioaktivní povrch implantátů Ověřené zkrácení doby vhojování Bezpečné časné a okamžité zatížení Nástroje pro kónické i cylindrické šroubové implantáty všech průměrů v jedné chirurgické kazetě Jediná univerzální protetická řada pro maximální flexibilitu Široký výběr protetických komponent pro perfektní estetiku ošetření, výhodné provizorní ošetření VÝROBCE S DLOUHOLETOU TRADICÍ Od roku 1992 se firma LASAK zabývá ve spolupráci s předními výzkumnými a klinickými pracovišti v ČR i zahraničí systematickým výzkumem a vývojem regenerativních materiálů a implantátů pro dentální implantologii, neurochirurgii, ortopedii a traumatologii. Výsledky výzkumu a vývoje, stejně jako klinická úspěšnost výrobků jsou systematicky vyhodnocovány, využívány při inovaci produktů a publikovány v renomovaných odborných periodikách a publikacích. Díky tomu může společnost LASAK nabídnout svým zákazníkům moderní, bezpečná a klinicky ověřená řešení na nejvyšší technologické úrovni. VĚDECKÁ DOKUMENTACE Na vyžádání Vám rádi zašleme sedmdesátičtyřstránkový sborník hlavních klinických a experimentálních studií, dokumentujících dlouhodobou klinickou úspěšnost produktů společnosti LASAK. *Zdroj: Millenium Research Group Strategic Information Provider 4

5 Systém BioniQ Objem a stabilita tkání Integrovaný platform shift Protetická flexibilita Duální spojení Estetika stabilita flexibilita Q-Lock spojení Barevné kódování Vynikající osseointegrace Hydrofilní BIO povrch Šetrné a rychlé zavádění Kuželový apex, optimální samořezný závit 5

6 15 let BIO povrchu DENTÁLNÍ IMPLANTOLOGICKÝ SYSTÉM Implantologický systém BioniQ zahrnuje jak šroubové implantáty kónického tvaru Tapered, umožňující snadné zavádění s vysokou primární stabilitou v měkké kosti, tak šroubové implantáty cylindrického tvaru Straight, preferované pro snadné zavedení v lokalitách s vysokou denzitou kosti. Horizontální i vertikální oddálení rozhraní implantát-pilíř od kosti a minizávit v krčkové části implantátu přispívají k maximální stabilitě kosti i měkkých tkání v okolí implantátu. Užší protetická řada v porovnání s průměrem implantátu umožňuje kvalitnější management měkkých tkání a vyšší estetiku výsledného ošetření. Konstrukce závitu implantátu umožňuje bezpečné a přesné zavedení implantátu při maximálním zachování struktury kostní tkáně. Implantáty jsou dodávány s nejmodernějším hydrofilním, nanostrukturovaným, bioaktivním povrchem (BIO). NOVÁ KOST HYDROFILNÍ BIO POVRCH Společnost LASAK jako první na evropském trhu nabídla hydrofilní, nanostrukturovanou, bioaktivní povrchovou úpravu dentálních implantátů BIO povrch. Tato unikátní úprava vytváří třídimenzionální povrch, strukturovaný v makro-, mikro- i nanoměřítku. BIOAKTIVNÍ Ti Chemická úprava, aplikovaná v procesu přípravy BIO povrchu, výrazně zvyšuje hustotu hydroxylových skupin na povrchu implantátu v porovnání s ostatními komerčně dostupnými povrchy a mění povrch na silně hydrofilní (nízký úhel smáčení), což umožňuje aktivní interakci komplexní povrchové struktury s krví. Podporou tvorby kostního minerálu na povrchu implantátu urychluje BIO povrch vznik funkčního rozhraní implantát-kost a poskytuje implantátu rostoucí sekundární stabilitu již v nejčasnějších fázích hojení. Tento jev umožňuje zkrácení vhojovací doby a bezpečnou aplikaci nejmodernějších léčebných protokolů zahrnujících časné i okamžité zatížení implantátu. SYSTÉM JAKOSTI Výrobní proces podléhá zavedenému systému řízení jakosti v souladu s normami ISO 9001 : 2009 a ISO : Všechny produkty společnosti LASAK nesou značku CE. 6

7 Q-Lock spojení Vnitřní kuželový spoj DUÁLNÍ SPOJENÍ Fixace pilíře prostřednictvím vnitřního kuželového spoje Horní plošný dosed pro mostové konstrukce BioCam = eliminace nákladů za multiunit abutmenty Horní plošný dosed Q-LOCK SPOJENÍ IMPLANTÁT-PILÍŘ Unikátní kombinace 4 stabilizujících konstrukčních prvků: hluboký kužel zaručují stabilitu a těsnost spojení, masivní 6hran jako antirotační prvek, zpevňující válec tube in tube, kuželový dosed šroubku. VYSOKÁ PEVNOST SPOJENÍ IMPLANTÁT-PILÍŘ (NEZÁVISLÁ STUDIE ČVUT) Zkouškou pevnosti dle ISO se prověřuje namáhání implantátu a pilíře kinematikou žvýkání. Počet 5 mil. cyklů, po které zkouška pevnosti spojení implantát-pilíř-šroub probíhá, odpovídá zhruba 20 letům života implantátu. Limit únavové pevnosti 5 mil. cyklů (N) Zdroje: M. Wieland, H. Hornberger, Mechanical testing of fatigue strength, Bone level implant scientific overview, Starget , experimentální data LASAK, zpráva akreditovaná zkušební laboratoř mechanických zkoušek ČVUT Praha. 80 BioniQ S3.5 Straumann BL 3.3 NC Roxolid TM NobelActive TM 3.5 Straumann BL 3.3 NC Astra OsseoSpeed TM EV 3.6S NobelReplace TM 3.5 Astra OsseoSpeed TM 3.5S Astra OsseoSpeed TM 3.0S 7

8 Přehled komponent MODRÁ PROTETICKÁ PLATFORMA QR CEMENTOVANÉ NÁHRADY ESTETICKÉ PILÍŘE Přímé Komponenty s šestihranem d3.9 d5.2 0,7 mm ,5 mm mm ,7 mm ,5 mm mm B Komponenty bez šestihranu Komponenty mostové s plošným dosedem na implantát Angulované d3.9/15 d5.2/15 d5.2/25 0,7 mm ,5 mm mm d3.9/25 0,7 mm ,5 mm mm ,7 mm ,5 mm mm ,7 mm ,5 mm mm IMPLANTÁTY S3.5 8 mm mm mm mm mm T4.0 8 mm mm mm mm mm VHOJOVACÍ VÁLEČKY Úzké d4.2 2 mm mm mm ŠROUBOVANÉ NÁHRADY Přímé HYBRIDNÍ NÁHRADY PILÍŘE SCREW-ON d4.6 d4.6/20 d4.6/30 1 mm mm mm mm mm mm mm Angulované 4 mm mm S4.0 6,5 mm mm mm mm mm mm Široké d5.2 2 mm mm mm ATTACHMENTY LOCATOR 0,5 mm mm mm mm mm mm mm PROTETICKÁ SADA LOCATOR T5.0 8 mm mm mm mm S5.0 6,5 mm mm mm mm mm B Mostové d4.9 2 mm mm mm INDIVIDUÁLNÍ ŘEŠENÍ BIOCAM FRÉZOVANÉ KONSTRUKCE A ABUTMENTY PILÍŘ CAST-ON d

9 Přehled komponent PILÍŘE STANDARD Přímé d5.0 1 mm mm mm mm KERAMICKÉ PILÍŘE Přímé PROVIZORNÍ PILÍŘE d5.0 d4.0 0,7 mm ,5 mm mm mm OTISKOVACÍ ČLENY B ANALOG IMPLANTÁTU LABOR. PIN Angulované d5.0/15 0,7 mm ,5 mm B d4.0 1 mm mm VHOJOVACÍ KAPNA OTISKOVACÍ KAPNA SPALITELNÁ KAPNA ANALOG PILÍŘE INSERT LOCATOR OTISKOVACÍ KAPNA MANIPULAČNÍ IMPLANTÁT modrý růžový čirý červený oranžový zelený PROVIZORNÍ PILÍŘE OTISKOVACÍ ČLENY ANALOG IMPLANTÁTU LABOR. PIN B d4.0 d4.0 B 1 mm mm mm mm

10 Balení Značení a balení výrobků Implantáty jsou dodávány sterilní, zabalené ve dvou blistrech a vnější papírové krabičce. Transparentní blistr umožňuje zrakovou kontrolu výrobku před jeho použitím. Na zadní straně je opatřen etiketou s informacemi o implantátu a nálepkami určenými do dokumentace pacienta. Etiketou je opatřena také krabička (viz obrázek níže). Nástroje a protetické komponenty jsou dodávány dekontaminované a nesterilní. Příklad etikety viz níže. ETIKETA NA VNĚJŠÍM OBALU IMPLANTÁTU Tvar: S Straight šroubové implantáty, cylindrického tvaru T Tapered šroubové implantáty, kónického tvaru specifikace implantátu: povrch průměr délka tvar BIO S4.0/L10 straight název implantátu číslo šarže katalogové číslo BIO S4.0/L10 straight BioniQ Implant straight BioniQ Implantát straight BIO S4.0/L10 g h H datum expirace ETIKETA NA VNĚJŠÍM OBALU PROTETICKÉ KOMPONENTY specifikace: protetická platforma označení mostového prvku šířka výška antirotační/mostový prvek B QR/B/d4.0/L1 B BioniQ silueta komponenty číslo šarže katalogové číslo Temporary abutment bridge Provizorní pilíř mostový QR/B/d4.0/L1 g h Y D C 1014 T H LASAK s.r.o., Českobrodská 1047/46, M Praha 9 Hloubětín, CZECH REPUBLIC název implantologického systému název protetické komponenty datum expirace 10

11 Implantáty Hydrofilní, nanostrukturovaný, bioaktivní povrch Integrovaný platform shift pro vysoký objem a stabilitu tkání Kuželový apex a samořezný závit umožňující šetrné a rychlé zavádění L Implantáty Ø 3,5 mm S3.5 L8 L10 L12 L14 L16 BIO S Chirurgie Implantáty Ø 4,0 mm T4.0 L8 L10 L12 L14 L16 BIO T S4.0 L6.5 L8 L10 L12 L14 L16 BIO S Implantáty Ø 5,0 mm T5.0 L8 L10 L12 L14 BIO T S5.0 L6.5 L8 L10 L12 L14 BIO S S Straight šroubové implantáty, cylindrického tvaru T Tapered šroubové implantáty, kónického tvaru Sterilní krycí šroubek je součástí balení implantátu. 11

12 Management měkkých tkání Vhojovací válečky QR protetická platforma Jedna základní protetická platforma QR, modré označení pro pět druhů implantátů (S3.5, T4.0, S4.0, T5.0, S5.0). Logistická nenáročnost Jednoduchost a efektivita práce B Komponenty s šestihranem Komponenty bez šestihranu Komponenty mostové s plošným dosedem na implantát d L Vhojovací válečky úzké L2 L4 L6 QR/d Vhojovací válečky široké L2 L4 L6 QR/d d L Vhojovací válečky mostové L2 L4 L6 QR/B/d4.9 B B Provizorní pilíře QR/d QR/B/d4.0 mostový B L1 L3 V celém katalogu jsou použity zkratky d a L: d označuje skutečnou šířku, L značí skutečný rozměr označený kótou (většinou výšku). Vhojovací váleček by měl přesahovat okraj adaptované měkké tkáně o 1 až 2 mm tak, aby během pooperačního období nebyl překryt edematózní sliznicí. Průměr vhojovacího válečku musí odpovídat průměru pilíře budoucí protetické náhrady. 12 QR platforma, s šestihranem QR platforma, bez šestihranu B QR platforma, mostový prvek

13 Pilíře pro cementované náhrady Robustní konstrukce se dvěma vodícími drážkami Emergence profile jako u přirozeného zubu Minimální výška schůdku již od 0,7 mm Pilíře estetické přímé 7 mm 7 mm L0.7 L1.5 L3.0 QR/d3.9 úzký L L QR/d5.2 široký Náhradní fixační šrouby je možné objednat pod kat. č Cementované náhrady d d Pilíře estetické angulované L0.7 L1.5 L3.0 QR/d3.9/15 o úzký QR/d3.9/25 o úzký QR/d5.2/15 o široký QR/d5.2/25 o široký Náhradní fixační šrouby je možné objednat pod kat. č B Otiskovací členy pro otevřenou metodu QR QR/B mostový B Otiskovací člen pro uzavřenou metodu QR Laboratorní komponenty Analog implantátu, QR Analog implantátu, QR, sada 5 ks Laboratorní pin, QR Laboratorní pin, QR, sada 5 ks Pro upevnění finální práce použijte nový fixační šroub. Utahovací moment fixačních šroubů je 25 Ncm. QR platforma, s šestihranem QR platforma, bez šestihranu B QR platforma, mostový prvek 13

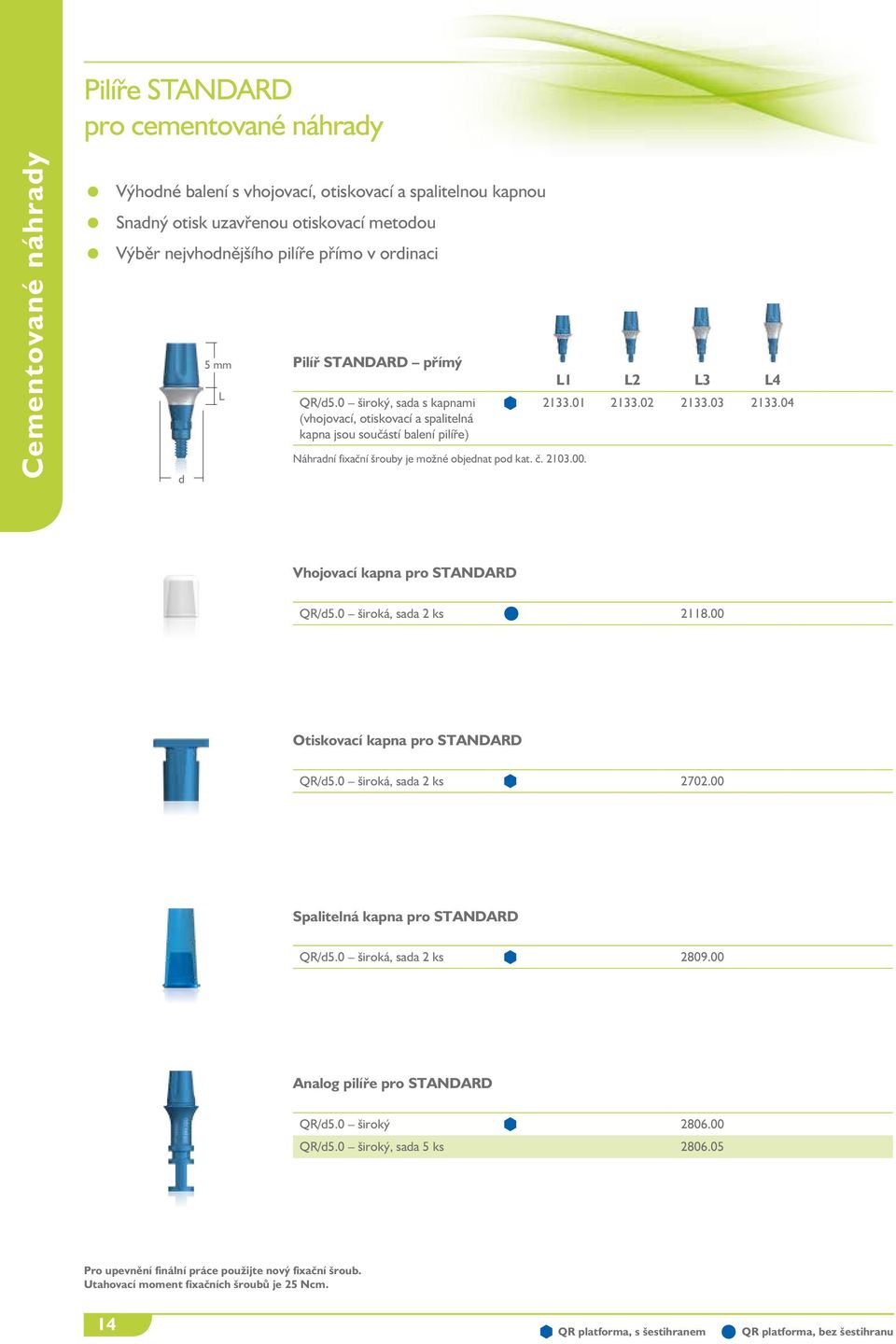

14 Pilíře STANDARD pro cementované náhrady Cementované náhrady Výhodné balení s vhojovací, otiskovací a spalitelnou kapnou Snadný otisk uzavřenou otiskovací metodou Výběr nejvhodnějšího pilíře přímo v ordinaci d 5 mm L Pilíř STANDARD přímý QR/d5.0 široký, sada s kapnami (vhojovací, otiskovací a spalitelná kapna jsou součástí balení pilíře) Náhradní fixační šrouby je možné objednat pod kat. č L1 L2 L3 L Vhojovací kapna pro STANDARD QR/d5.0 široká, sada 2 ks Otiskovací kapna pro STANDARD QR/d5.0 široká, sada 2 ks Spalitelná kapna pro STANDARD QR/d5.0 široká, sada 2 ks Analog pilíře pro STANDARD QR/d5.0 široký QR/d5.0 široký, sada 5 ks Pro upevnění finální práce použijte nový fixační šroub. Utahovací moment fixačních šroubů je 25 Ncm. 14 QR platforma, s šestihranem QR platforma, bez šestihranu

15 Keramické pilíře pro cementované náhrady Vysoká estetika Vodicí drážky pro snadné cementování Protetická flexibilita 7 mm L Keramické pilíře přímé L0.7 L2.5 QR/d5.0/ZrO2 široký Náhradní fixační šrouby do keramických pilířů je možné objednat pod kat. č Šrouby do keramických pilířů jsou nezaměnitelné, jiné nemohou být použity. Cementované náhrady d Pilíře keramické angulované L0.7 L2.5 QR/d5.0/ZrO2/15 široký Náhradní fixační šrouby do keramických pilířů je možné objednat pod kat. č Šrouby do keramických pilířů jsou nezaměnitelné, jiné nemohou být použity. B Otiskovací členy pro otevřenou metodu QR QR/B mostový B Otiskovací člen pro uzavřenou metodu QR Laboratorní komponenty Analog implantátu, QR Analog implantátu, QR, sada 5 ks Laboratorní pin, QR Laboratorní pin, QR, sada 5 ks Pro upevnění finální práce použijte nový fixační šroub. Utahovací moment fixačních šroubů je 25 Ncm. QR platforma, s šestihranem QR platforma, bez šestihranu B QR platforma, mostový prvek 15

16 Pilíře pro šroubované náhrady Šroubované náhrady Snadná revize náhrady Šroub Screw-On pro fixaci konstrukce hex 1.25 je unifikovaný s ostatními fixačními šrouby na všechny šrouby systému používáte jeden šroubovák hex 1.25 Spolehlivé ošetření disparalelních implantátů d 2,2 mm L * Pilíře Screw-On přímé L1 L2 L3 L4 QR/d Pilíř je dodávaný se šroubem pro fixaci konstrukce. * Náhradní šroub Screw-On pro fixaci konstrukce je možné objednat pod kat. č L * Pilíře Screw-On angulované* L3 L4 L5 QR/d4.6/ QR/d4.6/ Rozdíl mezi nejvyšším a nejnižším bodem schůdku pro 20 pilíř je 1,6 mm a pro 30 pilíř je 2,3 mm. Pilíř je dodávaný se šroubem pro fixaci konstrukce. * Náhradní šrouby Screw-On pro fixaci konstrukce je možné objednat pod kat. č Náhradní fixační šrouby je možné objednat pod kat. č Vhojovací kapna pro Screw-On QR/d Otiskovací kapna pro Screw-On QR/d Spalitelná kapna pro Screw-On * QR/d Spalitelná kapna je dodávána se šroubem. * Náhradní šroub Screw-On pro fixaci konstrukce je možné objednat pod kat. č Analog pilíře pro Screw-On QR/d * Angulované pilíře Screw-On budou dostupné ve 2. čtvrtletí Pilíř není vhodný pro ošetření sólo náhradou. K utahování přímých pilířů Screw-On použijte jeden ze zavaděčů na str. 24. Zavaděč mechanický není vhodný k utahování pilířů Screw-On. Utahovací moment pilířů je 25 Ncm. Utahovací moment šroubů Screw-On pro fixaci konstrukce je 15 Ncm. 16 QR platforma, bez šestihranu

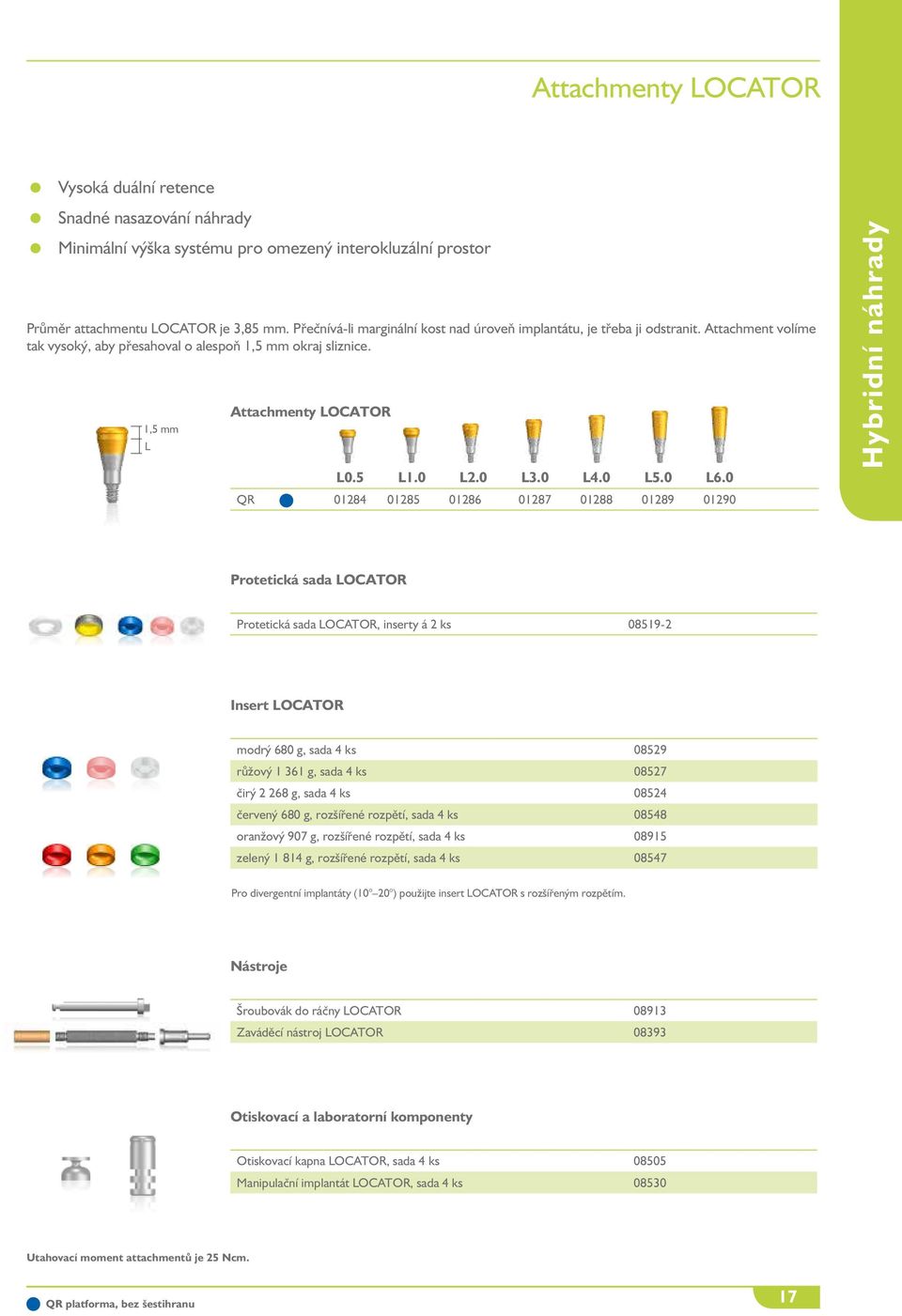

17 Attachmenty LOCATOR Vysoká duální retence Snadné nasazování náhrady Minimální výška systému pro omezený interokluzální prostor Průměr attachmentu LOCATOR je 3,85 mm. Přečnívá-li marginální kost nad úroveň implantátu, je třeba ji odstranit. Attachment volíme tak vysoký, aby přesahoval o alespoň 1,5 mm okraj sliznice. 1,5 mm L Attachmenty LOCATOR L0.5 L1.0 L2.0 L3.0 L4.0 L5.0 L6.0 QR Hybridní náhrady Protetická sada LOCATOR Protetická sada LOCATOR, inserty á 2 ks Insert LOCATOR modrý 680 g, sada 4 ks růžový g, sada 4 ks čirý g, sada 4 ks červený 680 g, rozšířené rozpětí, sada 4 ks oranžový 907 g, rozšířené rozpětí, sada 4 ks zelený g, rozšířené rozpětí, sada 4 ks Pro divergentní implantáty (10 20 ) použijte insert LOCATOR s rozšířeným rozpětím. Nástroje Šroubovák do ráčny LOCATOR Zaváděcí nástroj LOCATOR Otiskovací a laboratorní komponenty Otiskovací kapna LOCATOR, sada 4 ks Manipulační implantát LOCATOR, sada 4 ks Utahovací moment attachmentů je 25 Ncm. QR platforma, bez šestihranu 17

18 BioCam BioCam frézované mosty a pilíře Individuální řešení Technologie BioCam nabízí unikátní systém výroby přesných konstrukcí umožňující fixaci náhrady přímo do dentálních implantátů bez použití abutmentů nebo jiných spojovacích prvků. Tím je snížen počet rozhraní mezi implantátem a zubní náhradou, které mohou představovat potenciální zdroje bakteriální kontaminace. BioCam šroubované mosty Mezičlen mostu Člen nesený implantátem Most Ti, Cr-Co D01 D02 Most ZrO 2 D07 D08 Fixační šroub SCAN/CAD D10 BioCam individuální abutmenty Ti, Cr-Co ZrO 2 * SCAN/CAD D03 D04 D10 *Abutmenty budou doručeny s titanovou bází. Individuální abutmenty vždy obsahují kompatibilní šrouby. Ceny platí při dodání STL datového souboru. Technologie BioCam je k dispozici pro tyto implantologické systémy: LASAK Impladent a BioniQ, Astra Tech, NobelActive TM, NobelReplace, Straumann Bone Level a synocta. B Provizorní pilíře L1 L3 QR/d QR/B/d4.0 mostový B B Otiskovací členy pro otevřenou metodu QR QR/B mostový B Laboratorní komponenty Analog implantátu, QR Analog implantátu, QR, sada 5 ks Laboratorní pin, QR Laboratorní pin, QR, sada 5 ks Skenovací tělísko, QR Skenovací tělísko, Screw-On, PEEK, QR Pro více informací si vyžádejte leták a ceník BioCam. Utahovací moment fixačních šroubů je 25 Ncm. 18 QR platforma, s šestihranem QR platforma, bez šestihranu B QR platforma, mostovy prvek

19 Vlepované báze BioCam Pilíře BioCam Ve spolupráci se společností ZFX byly vyvinuty pilíře BioCam s optimalizovaným schůdkem a průběhem gingivální části respektující vhojovací válečky originálních systémů. B Pilíře BioCam LASAK BioniQ BioniQ, QR BioniQ, QR/B mostový B Pilíře BioCam LASAK Impladent Individuální řešení IMPLADENT D3.7, bez 8hranu IMPLADENT D3.7, s 8hranem IMPLADENT D2.9, bez 8hranu IMPLADENT D2.9, s 8hranem Pilíře BioCam kompatibilní s Astra Tech ATS 3.0, neindexovaný ATS 3.0, indexovaný ATS 3.5/4.0, neindexovaný ATS 3.5/4.0, indexovaný ATS 4.5/5.0, neindexovaný ATS 4.5/5.0, indexovaný Pilíře BioCam kompatibilní s NobelActive TM NBA NP, neindexovaný NBA NP, indexovaný NBA RP, neindexovaný NBA RP, indexovaný Pilíře BioCam kompatibilní s NobelReplace TM NBR NP, neindexovaný NBR NP, indexovaný NBR RP, neindexovaný NBR RP, indexovaný NBR WP, neindexovaný NBR WP, indexovaný NBR 6.0, neindexovaný NBR 6.0, indexovaný Součástí balení pilíře BioCam je fixační šroub. QR platforma, s šestihranem B QR platforma, mostový prvek 19

20 Vlepované báze BioCam Individuální řešení Pilíře BioCam kompatibilní se Straumann Bone Level SBL NC, neindexovaný SBL NC, indexovaný SBL RC, neindexovaný SBL RC, indexovaný Pilíře BioCam kompatibilní se Straumann synocta SSO NN, indexovaný SSO RN, neindexovaný SSO RN, indexovaný SSO WN, neindexovaný SSO WN, indexovaný Pilíře BioCam kompatibilní s 3i TM Certain 3IC 3.4, neindexovaný IC 3.4, indexovaný IC 4.1, neindexovaný IC 4.1, indexovaný IC 5.0, neindexovaný IC 5.0, indexovaný Šrouby pro fixaci konstrukce LASAK BioniQ QR LASAK Impladent D LASAK Impladent D ATS M1.4 (pro 3.0) ATS M1.6 (pro 3.5/4.0) ATS M2.0 (pro 4.5/5.0) NBA M1.6 (pro NP) NBA M2.0 (pro RP) NBR M1.8 (pro NP) NBR M2.0 (pro RP, WP, 6.0) SBL M1.6 (pro NC) SBL M1.6 (pro RC) SSO M1.8 (pro NN) SSO M2.0 (pro RN, WN) IC M Součástí balení pilíře BioCam je fixační šroub. 20 QR platforma, bez šestihranu

21 Cast-On Individualizovatelné pilíře Cast-On Individualizovatelné pilíře Cast-On nabízí jednoduché řešení suprakonstrukce nesené implantátem. Pilíř se skládá z pevné části, vyrobené z nealergizující chromkobaltové slitiny, a plastové modelovací trubičky. Pilíř Cast-On umožňuje protetické ošetření i v případech, kdy standardní systémový pilíř je nevyhovující. Pilíř Cast-On LASAK BioniQ QR/d Individuální řešení Pilíře Cast-On kompatibilní s NobelReplace TM NBR RP, indexovaný NBR WP, indexovaný NBR NP, indexovaný Pilíře Cast-On kompatibilní s NobelActive TM NBA NP, indexovaný NBA RP, indexovaný Pilíře Cast-On kompatibilní se Straumann SynOcta SSO RN, indexovaný SSO WN, indexovaný Pilíře Cast-On kompatibilní se Straumann Bone Level SBL NC, indexovaný SBL RC, indexovaný Pilíře Cast-On kompatibilní s AstraTech ATS 3.5/4.0, indexovaný ATS 4.5/5.0, indexovaný QR platforma, s šestihranem 21

22 Protetická plánovací sada Protetická plánovací sada Plánování protetických komponent Protetická plánovací sada slouží k optimálnímu plánování při volbě protetických pilířů na implantáty BioniQ. Sada obsahuje plastové plánovací pilíře ve všech dostupných gingiválních výškách, šířkách i angulacích. Plánovací pilíře lze snadno a jednoduše bez šroubování zasadit do analogů implantátů v modelu. Používání protetické plánovací sady poskytuje laboratoři větší flexibilitu, urychluje práci technika a optimalizuje logistiku a skladování protetických komponent. Nenajdete-li v sadě vhodný pilíř, využijte pilířů pro individuální řešení BioCam nebo Cast-On. Protetická plánovací sada Protetická plánovací sada, včetně plastových plánovacích pilířů á 4 ks každého druhu pilíře (celkem 104 ks) NÁHRADNÍ PLASTOVÉ PLÁNOVACÍ PILÍŘE Protetická plánovací sada plastové plánovací pilíře estetické L0.7 L1.5 L3.0 QR/d3.9 přímý, úzký QR/d3.9/15 angulovaný, úzký QR/d3.9/25 angulovaný, úzký QR/d5.2 přímý, široký QR/d5.2/15 angulovaný, široký QR/d5.2/25 angulovaný, široký Protetická plánovací sada plastové plánovací pilíře STANDARD L1 L2 L3 L4 QR/d5.0 přímý, široký Protetická plánovací sada plastové plánovací pilíře Screw-On L1 L2 L3 L4 QR/d4.6 přímý Protetická plánovací sada bude dostupná ve 2. čtvrtletí QR platforma, s šestihranem QR platforma, bez šestihranu

23 Instrumentárium Minimalizovaný počet nástrojů Nástroje jsou optimalizovány pro preparaci kosti o vysoké i nízké denzitě Nástroje pro implantáty Straight i Tapered v jedné kazetě Vrtáky standardní délka Vrták kulový Vrták pilotní d Vrták finální S Vrták finální S Vrták finální S Vrták finální S Vrták finální T Vrták finální T Nástroje Vrtáky krátké Vrták finální S2.9 krátký Vrták finální S3.5 krátký Vrták finální S4.0 krátký Vrták finální S5.0 krátký Vrták finální T4.0 krátký* Vrták finální T5.0 krátký* Zahlubovací frézy Zahlubovací fréza S Zahlubovací fréza S4.0/T Zahlubovací fréza S5.0/T Závitníky Závitník S Závitník S4.0/T Závitník S5.0/T Paralelizační pin d1.5/d Měrky hloubky Měrka hloubky S Měrka hloubky S Měrka hloubky S4.0/T Měrka hloubky S5.0/T * Krátké vrtáky pro implantáty Tapered budou dostupné ve 2. čtvrtletí

24 Instrumentárium Unigrip Univerzální zavaděč Unigrip umožňuje bezpečné zavádění implantátu do preparovaného kostního lože stejně jako běžné zavaděče systému BioniQ. Unigrip zároveň umožňuje použití všech nástrojů, určených pro použití v implantologickém násadci (nástroje s ISO zámkem), s ráčnou BioniQ. Unigrip podobně jako ostatní zavaděče umožňuje sledovat polohu antirotačního prvku implantátu při zavádění díky označení šestihranu na obvodu nástroje. Nástroje Zavaděče Unigrip, hex 2.5/ISO/L16* Zavaděč extra krátký, hex 2.5/L11* Zavaděč dlouhý, hex 2.5/L24* Zavaděč BioniQ mechanický, hex 2.5/ISO * Zavaděče slouží k zavádění implantátů a utahování přímých pilířů Screw-On. Extend driver Zavaděč ruční Šroubováky Šroubovák extra krátký, hex 1.25/L Šroubovák krátký, hex 1.25/L Šroubovák dlouhý, hex 1.25/L Šroubovák mechanický, krátký, hex 1.25/ISO/L Šroubovák mechanický, dlouhý, hex 1.25/ISO/L Prodloužení vrtáku Prodloužení vrtáku, ISO Nepoužívat s nástroji přenášejícími vysoký kroutící moment, např. se zavaděči. Trepany d d

25 Instrumentárium Logicky uspořádaná kazeta s nástroji Kazeta a organizér nástrojů BioniQ pomáhá uspořádat nástroje intuitivně ve správném pořadí. Jeden společný organizér obsahuje nástroje pro implantáty Straight i Tapered. Kazeta obsahuje i nástroje potřebné pro protetickou fázi ošetření. Ráčna Ráčna Vodicí klíč Vodicí klíč Nástroje Chirurgické instrumentárium Sada nástrojů s organizérem v kazetě (vrtáky pilotní, kulový, finální S2.9, S3.5, S4.0, T4.0, S5.0, T5.0, měrky hloubky S3.5, S4.0/T4.0, S5.0/T5.0, zahlubovací frézy S3.5, S4.0/T4.0, S5.0/T5.0, závitníky S3.5, S4.0/T4.0, S5.0/T5.0, 3 paralelizační pin, Unigrip, zavaděče extra krátký, dlouhý a mechanický, šroubováky krátký a dlouhý, prodloužení vrtáku, ráčna, vodicí klíč, kazeta s organizérem) Kazeta s organizérem pro všechny řady Chirurgický organizér insert Rozměr kazety včetně víka je 295 x 175 x 57 mm. Protetické instrumentárium Protetické instrumentárium (ráčna, Unigrip, zavaděče extra krátký a dlouhý, šroubováky krátký a dlouhý) RTG šablona RTG šablona pro implantáty Straight a Tapered Demonstrační sada pro pacienty Demonstrační sada pro pacienty (měřítko 2,5 : 1)

26 OssaBase -HA Regenerace kostní tkáně Makro- a nanoporézní struktura Pomalá resorpční charakteristika Vysoká fázová čistota Syntetický materiál na bázi hydroxyapatitu pro regeneraci kostní tkáně s pomalou resorpční charakteristikou. OssaBase -HA Velikost 0,3 0,6 mm, balení 0,5 ml/0,25 g 15:6 Velikost 0,3 0,6 mm, balení 1,0 ml/0,5 g 13:6 Velikost 0,6 1,0 mm, balení 0,5 ml/0,25 g 25:6 Velikost 0,6 1,0 mm, balení 1,0 ml/0,5 g 23:6 Velikost 1,0 2,0 mm, balení 1,0 ml/0,4 g 43:6 Velikost 1,0 2,0 mm, balení 2,0 ml/0,8 g 40: Biogran Perioglass Endobone Cerasorb Interpore 200 Algipore OssaBase-HA BIO-OSS Specifický povrch kostních augmentačních materiálů (m 2 /g). (Weibrich, Wagner et al, Mund Kiefer GesichtsChir, 2000 / OssaBase-HA Data File, LASAK Ltd.) Částice OssaBase-HA materiálu (6 měsíců po implantaci) jsou obklopeny vitální novotvořenou kostí (NB). Nově tvořená kost je uvnitř i makropórů materiálu (O). (Barveno toluidinovou modří.) 26

27 PORESORB -TCP Resorbovatelnost Osteokonduktivita Vysoká chemická i fázová čistota Syntetický, resorbovatelný, mikroporézní materiál pro regeneraci kostní tkáně na bázi trikalciumfosfátu. Regenerace kostní tkáně PORESORB -TCP Velikost 0,16 0,3 mm, balení 0,5 ml/0,5 g 32:2 Velikost 0,16 0,3 mm, balení 1,0 ml/1,0 g 31:2 Velikost 0,3 0,6 mm, balení 0,5 ml/0,5 g 13:2 Velikost 0,3 0,6 mm, balení 1,0 ml/1,0 g 11:2 Velikost 0,6 1,0 mm, balení 0,5 ml/0,5 g 23:2 Velikost 0,6 1,0 mm, balení 1,0 ml/1,0 g 21:2 Velikost 1,0 2,0 mm, balení 1,2 ml/1,0 g 41:2 Velikost 1,0 2,0 mm, balení 2,4 ml/2,0 g 42:2 NB NB NB P NB P P NB Operace sinus lift (doc. MUDr. Josef Podstata, DrSc., Nemocnice Na Homolce) Histologický řez lidskou biopsií subantrální augmentace (sinus liftu) po 7 měsících od implantace. P augmentační materiál PORESORB -TCP; NB nově vytvořená kost v mezigranulárních prostorech augmentačního materiálu; šipky nově vytvořená kost v pórech augmentačního materiálu. (Barveno toluidinovou modří, originální zvětšení 100x). Přímý kontakt novotvořené kosti s částicemi PORE- SORB -TCP indikují jednoznačnou osteokonduktivitu augmentačního materiálu. Celkově vytvořený objem kostní tkáně určený obrazovou analýzou TBV = 43,4 %. (Dr. Miguel David Cevallos Lecaro, Ph.D., D.C.M. klinika, s.r.o.) 27

28 Membrány Regenerace kostní tkáně 14x24 17x25 13x19 Hypro-Sorb M, resorbovatelné membrány Membrána dvouvrstvá HS-M 16 x 20 mm 030 Membrána dvouvrstvá HS-M 22 x 32 mm 031 Membrána dvouvrstvá HS-M 32 x 42 mm 032 Cytoplast Ti-250, neresorbovatelné, vyztužené membrány Ti 250 Reinforced 12 x 20 mm Ti 250 Reinforced 14 x 24 mm, vykrojená Ti 250 Reinforced 17 x 25 mm, velký bukální defekt Ti 250 Reinforced 20 x 25 mm Ti 250 Reinforced 25 x 30 mm Ti 250 Reinforced 30 x 40 mm Ti 250 Reinforced 13 x 19 mm, perio anterior Ti 250 Reinforced 13 x 18 mm, perio posterior Sleva 10 % při objednávce dvou kusů. Dodací lhůta membrán Cytoplast je 14 dní. Další informace na vyžádání. Ti250AN-1 Ti250AS-1 Ti250BL-1 Ti250PS-1 Ti250PL-1 Ti250XL-1 Ti250AP-1 Ti250PP-1 Cytoplast TXT, neresorbovatelné membrány TXT-200 Singles 12 x 24 mm TXT x 30 mm TXT TXT Sleva 10 % při objednávce čtyř kusů. Dodací lhůta membrán Cytoplast je 14 dní. Další informace na vyžádání. Cytoplast RTM Collagen, resorbovatelné membrány RTM Collagen 15 x 20 mm RTM Collagen 20 x 30 mm RTM Collagen 30 x 40 mm RTM1520 RTM2030 RTM3040 Sleva 10 % při objednávce dvou kusů. Dodací lhůta membrán Cytoplast je 14 dní. Další informace na vyžádání. Cytoplast, teflonový šicí materiál USP 3-0, 19 mm celořezná jehla 3/8 kruhového tvaru USP 3-0, 16 mm celořezná jehla 3/8 kruhového tvaru USP 4-0, 16 mm celořezná jehla 3/8 kruhového tvaru USP 4-0, 13 mm kulatá jehla 1/2 kruhového tvaru USP 4-0, 13 mm celořezná jehla 3/8 kruhového tvaru CS CS0518 CS0618RC CS0618PERIO CS0618PREM Dodací lhůta šicího materiálu Cytoplast je 14 dní. Balení obsahuje 12 návleků. 28

29 Osstell ISQ Objektivní měření stability implantátu Osstell ISQ patří mezi bezkontaktní měřicí přístroje založené na metodě RFA (resonance freqency analysis). Metodou RFA získaná hodnota ISQ (implant stability quotient) poskytne komplexní přehled o stabilitě implantátu ihned po zavedení (primární stabilita), v průběhu vhojovacího období a v době funkčního zatížení. Tento postup dokonale monitoruje zdárný průběh ošetření, případně včas odhalí možné selhání zavedeného implantátu. Osstell ISQ Osstell ISQ set (měřicí přístroj Osstell ISQ, napájecí adaptér, Osstell ISQ sonda, USB kabel, TestPeg, Osstell šroubovák) Měření stability Osstell Data Manager SmartPeg balení 5 ks BioniQ QR (typ 57) i TM (Osseotite, Standard Diameter, Wide Diameter typ 1) Astra Tech OsseoSpeed TM Yellow (typ 50) Astra Tech OsseoSpeed TM Aqua (typ 38) Astra Tech OsseoSpeed TM Lila (typ 7) Straumann Narrow Neck (typ 17) Straumann Regular Neck, Wide Neck (typ 4) NobelReplace TM NP (typ 12) NobelReplace TM RP, WP (typ 13) Osstell šroubovák pro SmartPeg, balení 5 ks

30 Záruční a obchodní podmínky Záruční program Společnost LASAK poskytuje na implantáty BioniQ dvacetiletou záruku. V případě, že dojde k vyloučení implantátu během této doby od zavedení, poskytne společnost LASAK nový implantát, včetně krycího šroubku zdarma. Záruční program se vztahuje na implantáty zavedené výhradně s použitím originálních komponentů systému BioniQ a podle doporučení, instrukcí a manuálů systému BioniQ. PODMÍNKY ZÁRUČNÍHO PROGRAMU Podstata záruky Záruční program garantuje, že pokud u implantátu dojde k vyloučení během 20 let od implantace, poskytne společnost LASAK s.r.o. nový implantát, včetně krycího šroubku zdarma. Nárok na záruku Nárok na záruku má poskytovatel lékařské péče, který použil originální chirurgické a protetické komponenty systému BioniQ a provedl ošetření v souladu s všeobecně uznávanou lékařskou praxí a za dodržení postupů, doporučení a instrukcí publikovaných v manuálech a příbalových letácích vydaných společností LASAK s.r.o. Kontraindikované implantace, popsané v instrukcích a manuálech společnosti LASAK s.r.o., ruší platnost záruky. Záruka se vztahuje pouze na poskytovatele lékařské péče; nevztahuje se na jakékoli další osoby ani pacienty. Rovněž se záruka nevztahuje na poskytovatele lékařské péče dlužící společnosti LASAK s.r.o. za dodané zboží nebo služby. Omezení záruky Záruční program se nevztahuje na implantáty, které selžou následkem nedostatečné ústní hygieny pacienta, infekce nebo přetížení. Dále se záruka nevztahuje na ty případy, kdy je selhání implantátu způsobeno úrazem nebo počínáním pacienta. Záruka se nevztahuje na provizorní implantáty. Změna a ukončení záruky Společnost LASAK s.r.o. si vyhrazuje právo změnit podmínky záruky nebo záruku zrušit. Uplatnění záruky Uplatnění záruky se provádí zasláním vyplněného dotazníku Záznam o selhání implantátu společnosti LASAK s.r.o. společně s vysterilizovaným implantátem a ostatními použitými komponenty do 30 dnů od data selhání. Podmínky zde uvedené jsou obecné a v různých státech existují dodatky nebo modifikace podmínek zde uvedených. Platné znění podmínek záručního programu vám poskytne představitel společnosti LASAK s.r.o. ve vaší zemi. Na všechny výrobky se vztahuje zákonná záruční doba. VŠEOBECNÉ OBCHODNÍ PODMÍNKY Ceny Všechny výše uvedené ceny nezahrnují náklady na dopravu, poštovné nebo balné. Objednávání materiálu Materiály je možné objednávat telefonicky na čísle , faxem na čísle , poštou na adrese LASAK s.r.o., Českobrodská 1047/46, Praha 9 Hloubětín nebo em na objednavky@lasak.cz. Každá objednávka musí obsahovat následující in formace: datum objednávky, úplné jméno objednatele, IČO, dodací adresu odběra tele, kontaktní osobu a její telefonní číslo, úplnou specifikaci objednávaného materiálu (katalogové číslo a název materiálu) a po žadovaný termín dodání. Výše uvedenými způsoby přijatá a potvrzená objednávka je považována za oboustranně závaznou. Termíny a ceny dodávek Datum dodání závisí na zvoleném způsobu dopravy, který je nutno dohodnout při objednávce. Standardní způsob dodání je do dvou pracovních dnů při objednávce do 12:00 hod. za cenu 70 Kč bez DPH. Na území Prahy je možno objednat expresní dodávku kurýrními službami do 3 hodin od objednání. Dodací lhůta membrán a šití Cytoplast je 14 dnů. Dodací podmínky BioCam frézovaných mostů a pilířů se řídí zvláštními podmínkami uvedenými v ceníku nebo letáku BioCam. Pojištění zásilek Zásilky jsou pojištěny dodavatelem pro případ ztráty nebo poškození v průběhu přepravy při využití doporučeného způsobu dopravy. V případě jiného způsobu dopravy se pojistné účtuje zvlášť. Přechod rizika se uskutečňuje v okamžiku převzetí zásilky odběratelem. Způsob balení materiálu Materiál je balen do uzavřených obalů, vždy opatřených identifikačními štítky, po expedici ze skladu je dále opatřen přepravním obalem zajišťujícím bezpečnou dodávku odběrateli. Implantáty, PORESORB -TCP, OssaBase - HA, IMPLASPIN a HS membrány se dodávají ve sterilním balení, ostatní výrobky nesterilní. Zákazník je po vinen si zásilku překontrolovat a v případě porušení nebo nekompletnosti reklamovat u dodavatele. Výměna, vrácení materiálu Rozhodne-li se odběratel objednaný a řádně dodaný materiál vyměnit nebo vrátit, může tak učinit, a to výhradně v neporušeném obalu a pouze do 7 dnů ode dne dodání. Vzniklé dodatečné přepravní náklady hradí odběratel. Platební podmínky Výše uvedené ceny se rozumí netto na účet dodavatele. Za standardní platební podmínku se považuje dodání materiálu na fakturu se splatností 14 dnů ode dne vystavení, přičemž datum vystavení faktury je i datem expedice. V případě prodlení s úhradou faktury si dodavatel vyhrazuje změnit platební podmínku na dodávky realizované na dobírku, eventuálně na platbu předem. V případě prodlení s úhradou faktury účtujeme úrok z prodlení 0,1 % za den. KONTAKT / OBJEDNÁVKY Telefon: , fax: , objednavky@lasak.cz Poštovní adresa: LASAK s.r.o., Českobrodská 1047/46, Praha 9 Hloubětín LASAK s.r.o. si vyhrazuje právo své výrobky modifikovat, ukončit jejich výrobu nebo změnit jejich specifikaci a cenu bez předchozího upozornění. 3i je obchodní známka a Osseotite je registrovaná obchodní známka Biomet, Inc., Indiana, USA. Astra Tech je registrovaná obchodní značka a OsseoSpeed je obchodní známka Astra Tech AB, Sweden. Cytoplast je registrovaná obchodní známka Osteogenics Biomedical, Inc. Hypro-Sorb je registrovaná obchodní známka Hypro Otrokovice, s.r.o. NobelActive a NobelReplace jsou obchodní známky Nobel Biocare Holding AG, Switzerland. Straumann a synocta jsou registrované obchodní známky a Roxolid TM je obchodní známka Straumann Holding AG, Switzerland. 30

31

32 jednoduchost a efektivita LASAK s.r.o. Českobrodská 1047/ Praha 9 Hloubětín tel.: fax: objednavky@lasak.cz
