1 DuPont Building Innovations Opláštění Nové možnosti fasádních aplikací seminář Praha, hotel Fusion Natali Vekeman Huszárová Luc Vekeman The DuPont Oval logo, The miracles of science, DuPont and Corian are registered trademarks or trademarks of E. I. du Pont de Nemours and Company or its affiliates. Other logos, trademarks and registered trademarks are a property of their respective owners.

2 Program přednášky CONFIDENTIAL 2 1. Úvod-Realizace 2. Proč zvolit DuPont Corian? 3. Technické informace - Systém uchycení 4. Životnost DuPont Corian 5. Závěr Palais des Congrès, Abidjan, Ivory Coast, Project: Pierre Fakhoury Photo: DuPont Corian

3 CONFIDENTIAL 1. Úvod-Realizace 3 Caviar House & Fasáda ochodu Prunier (náměstí de la Madeleine, Paříž, Francie), 2004; photo Jean-Pierre Delagarde 2001 Bingo shop fasáda Barcelona, Španělsko, 1990 ; Photo DuPont Corian Hampton Inn Hotel na letišti Johna F. Kennedyho (New-York, USA), dokončeno project by Architect E. H. Danson Associates; photo DuPont Corian

4 CONFIDENTIAL 1. Realizace 4 Kongresový palác, Abidjan, Pobřeží Slonoviny Project: Pierre Fakhoury Photo: DuPont Corian

5 CONFIDENTIAL 1. Realizace 5 BrØrup Sparkasse banka, BrØrup, Dánsko Project: schmidt hammer lassen architects Photo: Jens Nygaard

6 CONFIDENTIAL 1. Realizace 6 Seeko o Hotel, Bordeaux, Francie Project: Atelier King Kong Architects Photo: Arthur Pequin

7 CONFIDENTIAL 1. Realizace 7 Anansi dětský pavilón, Utrecht, Nizozemsko Project: Mulders vandenberk Architecten Photo: Roel Backaert

8 CONFIDENTIAL 1. Realizace 8 Soukromá rezidence, Lisabon, Portugalsko Project: Architect Duarte Pinto Coelho Photo: Architect Duarte Pinto Coelho

9 CONFIDENTIAL 1. Realizace 9 Královský pečovatelský dům, Exeter, Velká Británie Project: CD Ltd. Photo: CD Ltd.

10 CONFIDENTIAL 1. Realizace 10 Modula společnost, Macerata, Itálie Project: Mario Montalboddi and Michele De Angelis Photo: Modula

11 CONFIDENTIAL 1. Realizace 11 Hotel Ivoire, Abidjan, Pobřeží Slonoviny Project: Pierre Fakhoury Photo: DuPont Corian

12 CONFIDENTIAL 1. Realizace 12 Socar čerpací stanice, Azerbaijan Photo courtesy of SOCAR

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45 2. Proč právě DuPont Corian pro fasádní použití? CONFIDENTIAL 45 DuPont Corian panely v odvětraných fasádach nabízejí tyto funkční možnosti: Originální estetický vzhled ve spojení s mimořádnou Flexibilitou designu Výsoká prokazatelná životnost Snadná údržba a opravitelnost Snadnější instalace cenově srovnatelná s materiálmi vyššího standardu

46 2. Proč právě DuPont Corian pro fasádní použití? CONFIDENTIAL 46 Hladká a bezespárová struktura fasády Seeko o Hotel, Bordeaux, France, Project: Atelier King Kong Architects Photo: Arthur Pequin

47 2. Proč právě DuPont Corian pro fasádní použití? CONFIDENTIAL 47 Hladká a bezespárová struktura fasády Velkoformátové panely Corian - Nové možnosti fasádních aplikací Design by Marotte collection of wall cladding panels in DuPont Corian ; photo courtesy of Marotte

48 2. Proč právě DuPont Corian pro fasádní použití? CONFIDENTIAL 48 Hladká a bezespárová struktura fasády Velkoformátové panely Každý panel může být vyroben na míru Modula Headquarters, Macerata, Italy, Project: Mario Montalboddi and Michele De Angelis Photo: Modula

49 2. Proč právě DuPont Corian pro fasádní použití? CONFIDENTIAL 49 Hladká a bezespárová struktura fasády Velkoformátové panely Každý panel může být vyroben na míru Rychlá instalace pomocí mechanického upevňovacího systému

50 2. Proč právě DuPont Corian pro fasádní použití? CONFIDENTIAL 50 Hladká a bezespárová struktura fasády Velkoformátové panely Každý panel může být vyroben na míru Rychlá instalace pomocí mechanického upevňovacího systému Parapetní obložení oken s materiálem Corian Seeko o Hotel, Bordeaux, France, Project: Atelier King Kong Architects Photo: Arthur Pequin

51 2. Proč právě DuPont Corian pro fasádní použití? CONFIDENTIAL 51 Hladká a bezespárová struktura fasády Velkoformátové panely Každý panel může být vyroben na míru Rychlá instalace pomocí mechanického upevňovacího systému Parapetní obložení oken s materiálem Corian Možnost provedení úprav v místě montáže Seeko o Hotel, Bordeaux, France, Project: Atelier King Kong Architects Photo: Arthur Pequin

52 2. Proč právě DuPont Corian pro fasádní použití? CONFIDENTIAL 52 Hladká a bezespárová struktura fasády Velkoformátové panely Každý panel může být vyroben na míru Rychlá instalace pomocí mechanického upevňovacího systému Parapetní obložení oken s materiálem Corian Možnost provedení úprav v místě montáže Vynikající odolnost vůči UV záření a povětrnostním vlivům Palais des Congrès, Abidjan, Ivory Coast, Project: Pierre Fakhoury Photo: DuPont Corian

53 2. Proč právě DuPont Corian pro fasádní použití? CONFIDENTIAL 53 Hladká a bezespárová struktura fasády Velkoformátové panely Každý panel může být vyroben na míru Rychlá instalace pomocí mechanického upevňovacího systému Parapetní obložení oken s materiálem Corian Možnost provedení úprav v místě montáže Vynikající odolnost vůči UV záření a povětrnostním vlivům Snadná údržba (pomocí vysoko tlakového čištění) Seeko o Hotel, Bordeaux, France, Project: Atelier King Kong Architects Photo: Arthur Pequin

54 2. Proč právě DuPont Corian pro fasádní použití? CONFIDENTIAL 54 Hladká a bezespárová struktura fasády Velkoformátové panely Každý panel může být vyroben na míru Rychlá instalace pomocí mechanického upevňovacího systému Parapetní obložení oken s materiálem Corian Možnost provedení úprav v místě montáže Vynikající odolnost vůči UV záření a povětrnostním vlivům Snadná údržba (pomocí vysoko tlakového čištění) Možnosti podsvícení Seeko o Hotel, Bordeaux, France, Project: Atelier King Kong Architects Photo: Arthur Pequin

55 2. Proč právě DuPont Corian pro fasádní použití? CONFIDENTIAL 55 Hladká a bezespárová struktura fasády Velkoformátové panely Každý panel může být vyroben na míru Rychlá instalace pomocí mechanického upevňovacího systému Parapetní obložení oken s materiálem Corian Možnost provedení úprav v místě montáže Vynikající odolnost vůči UV záření a povětrnostním vlivům Snadná údržba (pomocí vysoko tlakového čištění) Možnosti podsvícení Možnost kombinace s prodyšnou membránou DuPont Tyvek

56 2. Proč právě DuPont Corian pro fasádní použití? CONFIDENTIAL důvodů... Hladká a bezespárová struktura fasády Velkoformátové panely Každý panel může být vyroben na míru Rychlá instalace pomocí mechanického upevňovacího systému Parapetní obložení oken s materiálem Corian Možnost provedení úprav v místě montáže Vynikající odolnost vůči UV záření a povětrnostním vlivům Snadná údržba (pomocí vysoko tlakového čištění) Možnosti podsvícení Možnost kombinace s prodyšnou membránou DuPont Tyvek Design by Marotte collection of wall cladding panels in DuPont Corian ; photo courtesy of Marotte

57 CONFIDENTIAL 3. Technické informace - Systém uchycení 57 Hliníkový rám Nastavitelný hliníkový rám od různých dodavatelů: zajišťuje rovný povrch v celém opláštění umožňuje tepelnou roztažnost panelů z materiálu Corian

58 CONFIDENTIAL 3. Technické informace - Systém uchycení 58 Specifikace upevňovacích systémů Mechanický upevňovací systém Se skrytými prvky umístěnými Ve vzdálenosti 650 mm x 650 mm Mechanický upevňovací systém je obvykle síť z hliníkových vertikálních a horizontálních profilů Vertikální profily jsou ve tvaru písmene T nebo L a dále přimontované k podkladu/zdi. Horizontální profily jsou přimontované k vertikálnímu profilu. Hliníkové úchyty (háky) jsou přychyceny k desce Corian a následně nasazené na horizontální profil. Celý systém uchycení umožňuje roztažnost panelů DuPont Corian ve všech směrech.

59 CONFIDENTIAL 3. Technické informace - Systém uchycení 59 Velikosti Panelů Standardní rozměr panelů Corian : 760 mm X 3658 mm 930 mm X 3658 mm 1300 X 3658 mm Tloušťka: 12 mm Maximální velikost panelů: 5,5 m X 2,2 m Podlepení spojů na zespodu je důležitým bodem při nadpojování panelů (pásem 12mm x 5 cm) Dodávka panelů provedena naším Corian Quality Network spracovatelem Seeko o Hotel, Bordeaux, France, Project: Atelier King Kong Architects Photo: Arthur Pequin

60 CONFIDENTIAL 3. Technické informace - Systém uchycení 60 Tepelná roztažnost Koeficient tepelné roztažnosti 3.8 x 10-5 mm/mm/ C pri zmene teploty 80 C pro materiál Corian : 5.5 Metre 17 mm 2.2 Metre 7 mm (porovnáni s hliníkem : mm/mm/ C) Seeko o Hotel, Bordeaux, France, Project: Atelier King Kong Architects Photo: Arthur Pequin

61 CONFIDENTIAL 3. Technické informace - Systém uchycení 61 Zobrazení spojů Diletační spáry (v délce a šířce) jsou důležitým bodem výpočtu u každého projektu a odvýjejícim se na základě velikosti panelů

62 CONFIDENTIAL 3. Technické informace - Systém uchycení a testování 62 Mechanické uchycení Video Keil

63 CONFIDENTIAL 3. Technické informace - Testování 63 Technické specifikace

64 CONFIDENTIAL 3. Technické informace-testování 64 Technické specifikace

65 4. Životnost DuPont Corian CONFIDENTIAL 65 Odolnost vůči klimatickým podmínkám Ochrana před deštěm a vlhostí/ Rain, Humidity, Dew protection Tepelná Izolace/Thermal Insulation Zdroj:Eurofox

66 4. Životnost DuPont Corian CONFIDENTIAL 66 Odolnost/Resistance Déšť, mráz, vítr, sníh Rain, wind, ice, snow Private villa in Croatia; project by DVA Arhitekta; photo Marko Jukic

67 CONFIDENTIAL 4. Životnost DuPont Corian 67 Snadná údržba Cleaning/čištění Repairability/opravitelnost Renewability/obnovitelnost Palais des Congrès, Abidjan, Ivory Coast, Project: Pierre Fakhoury Photo: DuPont Corian

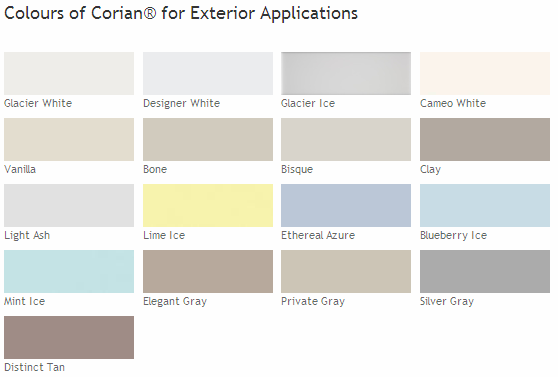

68 4. Životnost DuPont Corian CONFIDENTIAL 68 Barevná stabilita 16 doporučených barev s UV stabilitou 10 let záruka

69 4. Životnost DuPont Corian CONFIDENTIAL 69 Ochrana životního prostředí Stand of DuPont Corian at 2010 edition of 100% Design London; design by KIWI&POM; photo Jon Tonkin

70 5. Závěr CONFIDENTIAL 70 Díky své nízké absorpci vlhkosti a odolnosti vůči skvrnám, znečištění životního prostředí, detergentů, vlhkosti a zmrazovacích podmínek, přispívá k tomu, že materiál Corian je vynikající volbou pro venkovní aplikace. Kromě toho, že nabízí nenápadné spoje a může být snadno brousen, snadno se udržuje a obnovuje jeho původní vzhled. Dokonce i graffiti můžou být odstraněny pomocí vysoko tlakového čištění na bázy vody a standardních čisticích prostředků. Všechny tyto faktory, umožňují aby DuPont Corian mohl být preferovaný materiál pro venkovní použití.

71 DuPont Building Innovations Corian Exterior Cladding DĚKUJEME! THANK YOU! The DuPont Oval logo, The miracles of science, DuPont and Corian are registered trademarks or trademarks of E. I. du Pont de Nemours and Company or its affiliates. Other logos, trademarks and registered trademarks are a property of their respective owners. This presentation is intellectual property of E. I. du Pont de Nemours and Company or its affiliates. Some images in this presentation are intellectual property of other companies, architects, designers, organizations or photographers. No editing or copying of this presentation or part of this presentation is admitted. Nothing in this presentation can be considered as a direct or undirect suggestion to violate intellectual property or copyright or patents owned by individuals, companies or organizations.
