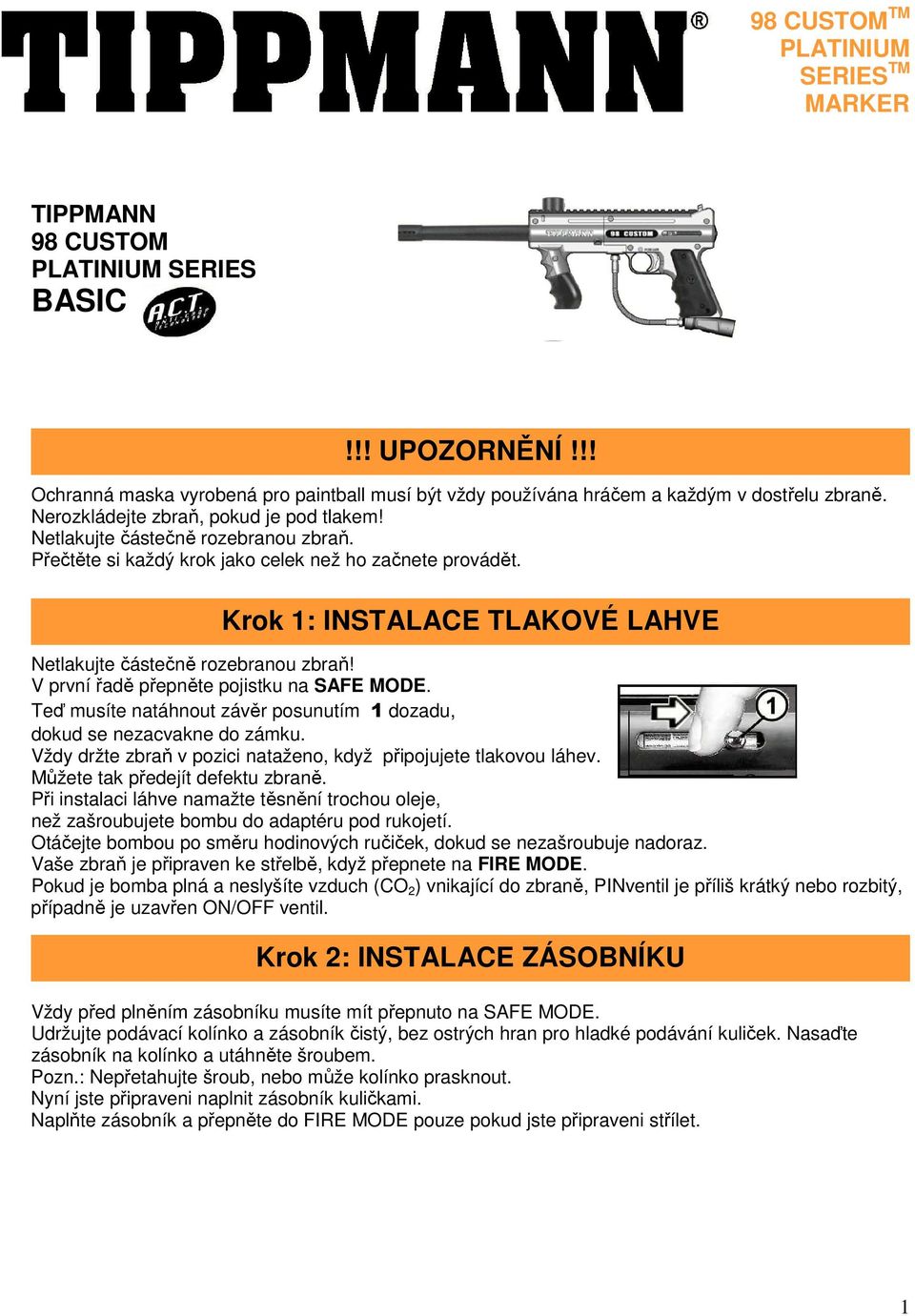

1 98 CUSTOM TM PLATINIUM SERIES TM MARKER TIPPMANN 98 CUSTOM PLATINIUM SERIES BASIC!!! UPOZORNĚNÍ!!! Ochranná maska vyrobená pro paintball musí být vždy používána hráčem a každým v dostřelu zbraně. Nerozkládejte zbraň, pokud je pod tlakem! Netlakujte částečně rozebranou zbraň. Přečtěte si každý krok jako celek než ho začnete provádět. Krok 1: INSTALACE TLAKOVÉ LAHVE Netlakujte částečně rozebranou zbraň! V první řadě přepněte pojistku na SAFE MODE. Teď musíte natáhnout závěr posunutím 1 dozadu, dokud se nezacvakne do zámku. Vždy držte zbraň v pozici nataženo, když připojujete tlakovou láhev. Můžete tak předejít defektu zbraně. Při instalaci láhve namažte těsnění trochou oleje, než zašroubujete bombu do adaptéru pod rukojetí. Otáčejte bombou po směru hodinových ručiček, dokud se nezašroubuje nadoraz. Vaše zbraň je připraven ke střelbě, když přepnete na FIRE MODE. Pokud je bomba plná a neslyšíte vzduch (CO 2 ) vnikající do zbraně, PINventil je příliš krátký nebo rozbitý, případně je uzavřen ON/OFF ventil. Krok 2: INSTALACE ZÁSOBNÍKU Vždy před plněním zásobníku musíte mít přepnuto na SAFE MODE. Udržujte podávací kolínko a zásobník čistý, bez ostrých hran pro hladké podávání kuliček. Nasaďte zásobník na kolínko a utáhněte šroubem. Pozn.: Nepřetahujte šroub, nebo může kolínko prasknout. Nyní jste připraveni naplnit zásobník kuličkami. Naplňte zásobník a přepněte do FIRE MODE pouze pokud jste připraveni střílet. 1

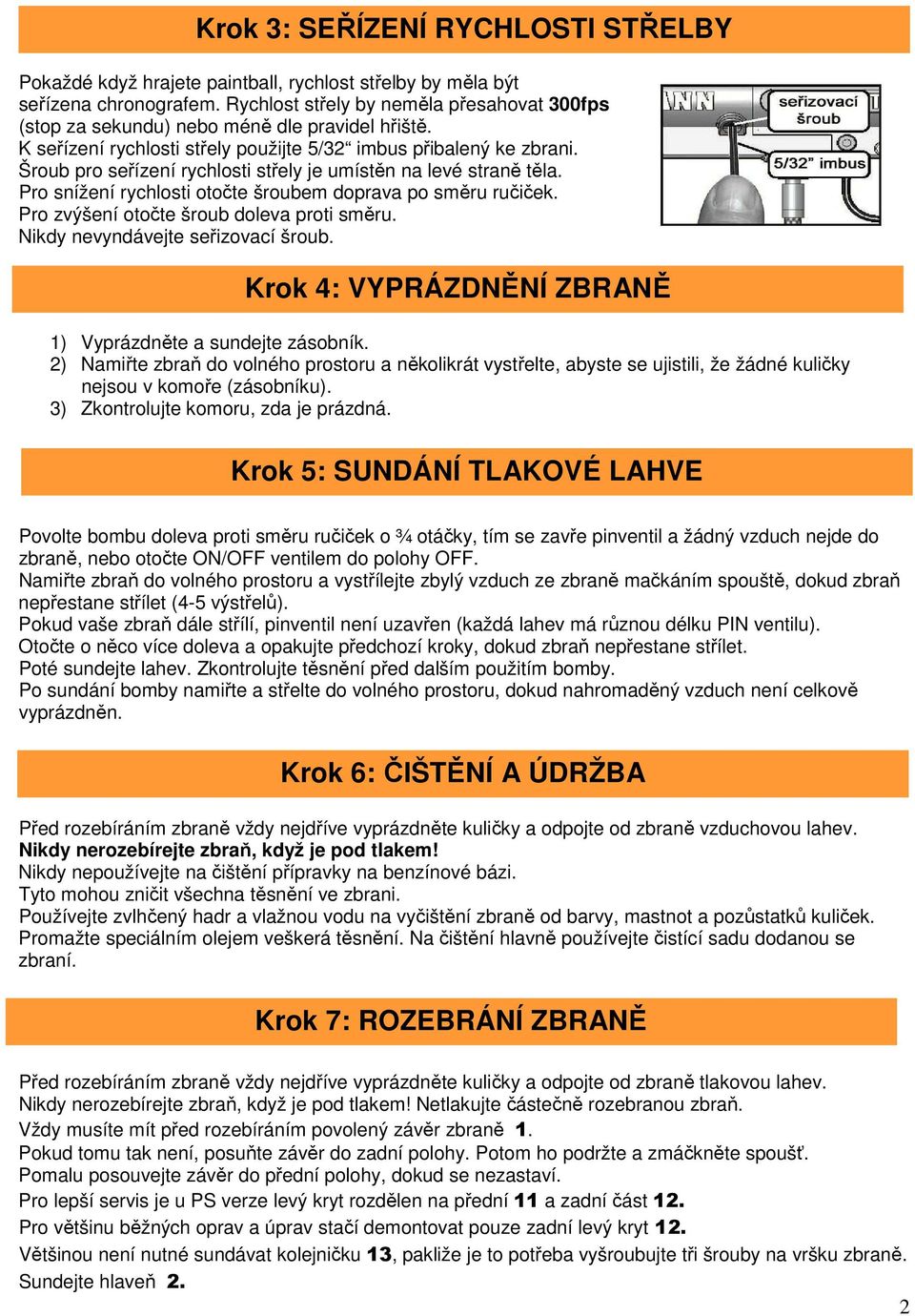

2 Krok 3: SEŘÍZENÍ RYCHLOSTI STŘELBY Pokaždé když hrajete paintball, rychlost střelby by měla být seřízena chronografem. Rychlost střely by neměla přesahovat 300fps (stop za sekundu) nebo méně dle pravidel hřiště. K seřízení rychlosti střely použijte 5/32 imbus přibalený ke zbrani. Šroub pro seřízení rychlosti střely je umístěn na levé straně těla. Pro snížení rychlosti otočte šroubem doprava po směru ručiček. Pro zvýšení otočte šroub doleva proti směru. Nikdy nevyndávejte seřizovací šroub. Krok 4: VYPRÁZDNĚNÍ ZBRANĚ 1) Vyprázdněte a sundejte zásobník. 2) Namiřte zbraň do volného prostoru a několikrát vystřelte, abyste se ujistili, že žádné kuličky nejsou v komoře (zásobníku). 3) Zkontrolujte komoru, zda je prázdná. Krok 5: SUNDÁNÍ TLAKOVÉ LAHVE Povolte bombu doleva proti směru ručiček o ¾ otáčky, tím se zavře pinventil a žádný vzduch nejde do zbraně, nebo otočte ON/OFF ventilem do polohy OFF. Namiřte zbraň do volného prostoru a vystřílejte zbylý vzduch ze zbraně mačkáním spouště, dokud zbraň nepřestane střílet (4-5 výstřelů). Pokud vaše zbraň dále střílí, pinventil není uzavřen (každá lahev má různou délku PIN ventilu). Otočte o něco více doleva a opakujte předchozí kroky, dokud zbraň nepřestane střílet. Poté sundejte lahev. Zkontrolujte těsnění před dalším použitím bomby. Po sundání bomby namiřte a střelte do volného prostoru, dokud nahromaděný vzduch není celkově vyprázdněn. Krok 6: ČIŠTĚNÍ A ÚDRŽBA Před rozebíráním zbraně vždy nejdříve vyprázdněte kuličky a odpojte od zbraně vzduchovou lahev. Nikdy nerozebírejte zbraň, když je pod tlakem! Nikdy nepoužívejte na čištění přípravky na benzínové bázi. Tyto mohou zničit všechna těsnění ve zbrani. Používejte zvlhčený hadr a vlažnou vodu na vyčištění zbraně od barvy, mastnot a pozůstatků kuliček. Promažte speciálním olejem veškerá těsnění. Na čištění hlavně používejte čistící sadu dodanou se zbraní. Krok 7: ROZEBRÁNÍ ZBRANĚ Před rozebíráním zbraně vždy nejdříve vyprázdněte kuličky a odpojte od zbraně tlakovou lahev. Nikdy nerozebírejte zbraň, když je pod tlakem! Netlakujte částečně rozebranou zbraň. Vždy musíte mít před rozebíráním povolený závěr zbraně 1. Pokud tomu tak není, posuňte závěr do zadní polohy. Potom ho podržte a zmáčkněte spoušť. Pomalu posouvejte závěr do přední polohy, dokud se nezastaví. Pro lepší servis je u PS verze levý kryt rozdělen na přední 11 a zadní část 12. Pro většinu běžných oprav a úprav stačí demontovat pouze zadní levý kryt 12. Většinou není nutné sundávat kolejničku 13, pakliže je to potřeba vyšroubujte tři šrouby na vršku zbraně. Sundejte hlaveň 2. 2

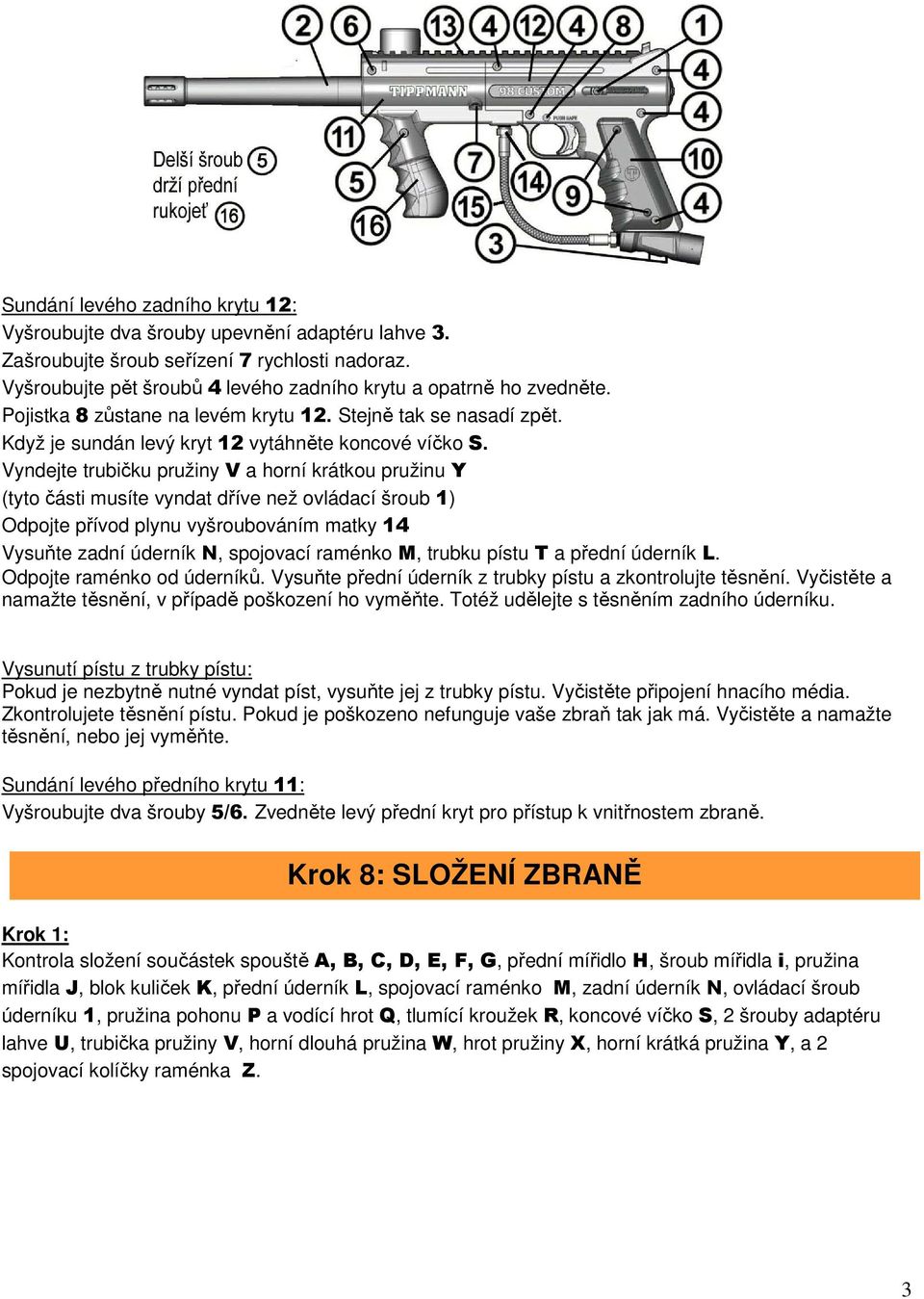

3 Sundání levého zadního krytu 12: Vyšroubujte dva šrouby upevnění adaptéru lahve 3. Zašroubujte šroub seřízení 7 rychlosti nadoraz. Vyšroubujte pět šroubů 4 levého zadního krytu a opatrně ho zvedněte. Pojistka 8 zůstane na levém krytu 12. Stejně tak se nasadí zpět. Když je sundán levý kryt 12 vytáhněte koncové víčko S. Vyndejte trubičku pružiny V a horní krátkou pružinu Y (tyto části musíte vyndat dříve než ovládací šroub 1) Odpojte přívod plynu vyšroubováním matky 14 Vysuňte zadní úderník N, spojovací raménko M, trubku pístu T a přední úderník L. Odpojte raménko od úderníků. Vysuňte přední úderník z trubky pístu a zkontrolujte těsnění. Vyčistěte a namažte těsnění, v případě poškození ho vyměňte. Totéž udělejte s těsněním zadního úderníku. Vysunutí pístu z trubky pístu: Pokud je nezbytně nutné vyndat píst, vysuňte jej z trubky pístu. Vyčistěte připojení hnacího média. Zkontrolujete těsnění pístu. Pokud je poškozeno nefunguje vaše zbraň tak jak má. Vyčistěte a namažte těsnění, nebo jej vyměňte. Sundání levého předního krytu 11: Vyšroubujte dva šrouby 5/6. Zvedněte levý přední kryt pro přístup k vnitřnostem zbraně. Krok 8: SLOŽENÍ ZBRANĚ Krok 1: Kontrola složení součástek spouště A, B, C, D, E, F, G, přední mířidlo H, šroub mířidla i, pružina mířidla J, blok kuliček K, přední úderník L, spojovací raménko M, zadní úderník N, ovládací šroub úderníku 1, pružina pohonu P a vodící hrot Q, tlumící kroužek R, koncové víčko S, 2 šrouby adaptéru lahve U, trubička pružiny V, horní dlouhá pružina W, hrot pružiny X, horní krátká pružina Y, a 2 spojovací kolíčky raménka Z. 3

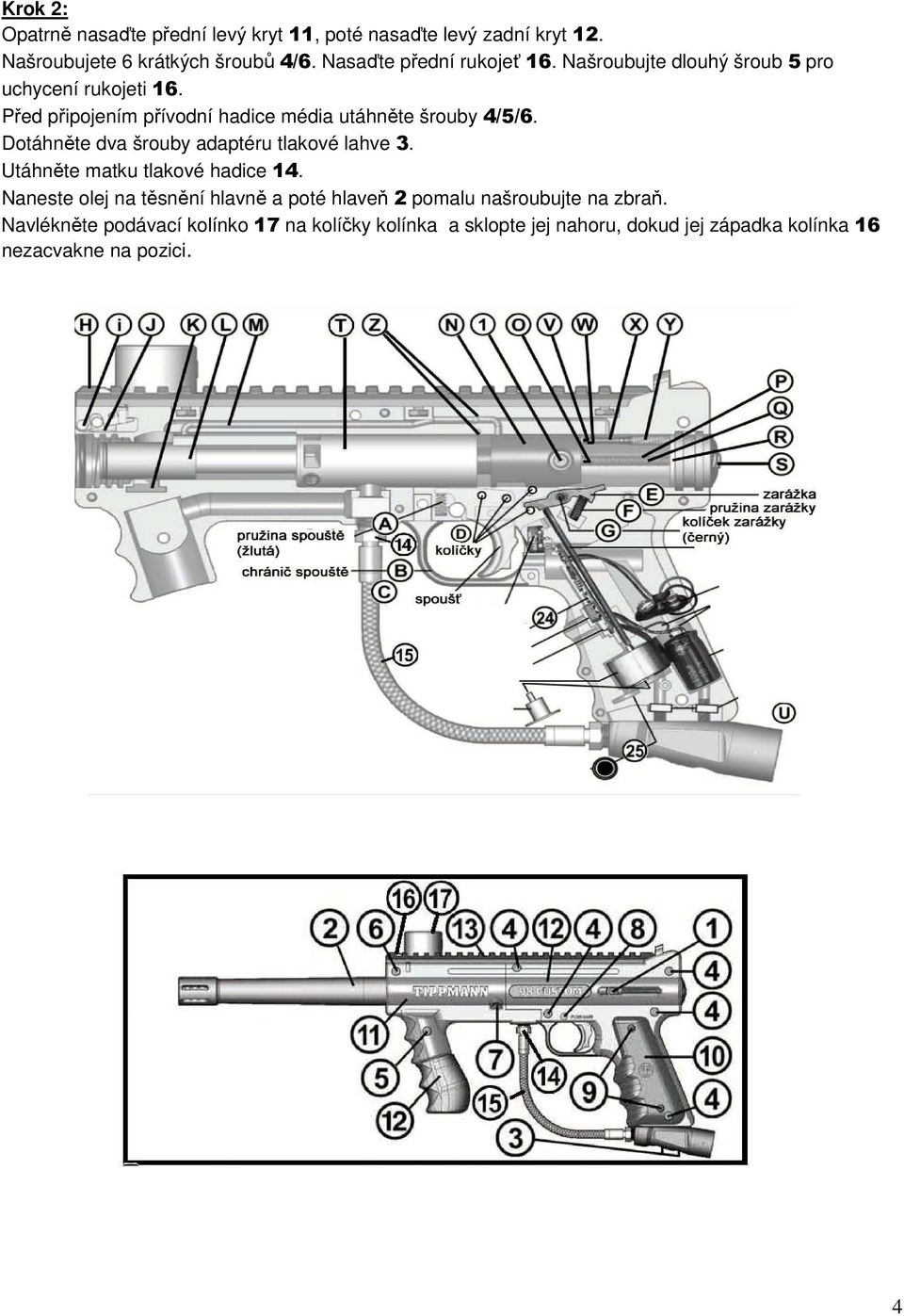

4 Krok 2: Opatrně nasaďte přední levý kryt 11, poté nasaďte levý zadní kryt 12. Našroubujete 6 krátkých šroubů 4/6. Nasaďte přední rukojeť 16. Našroubujte dlouhý šroub 5 pro uchycení rukojeti 16. Před připojením přívodní hadice média utáhněte šrouby 4/5/6. Dotáhněte dva šrouby adaptéru tlakové lahve 3. Utáhněte matku tlakové hadice 14. Naneste olej na těsnění hlavně a poté hlaveň 2 pomalu našroubujte na zbraň. Navlékněte podávací kolínko 17 na kolíčky kolínka a sklopte jej nahoru, dokud jej západka kolínka 16 nezacvakne na pozici. 4

5 BASIC 5

6 BASIC 6

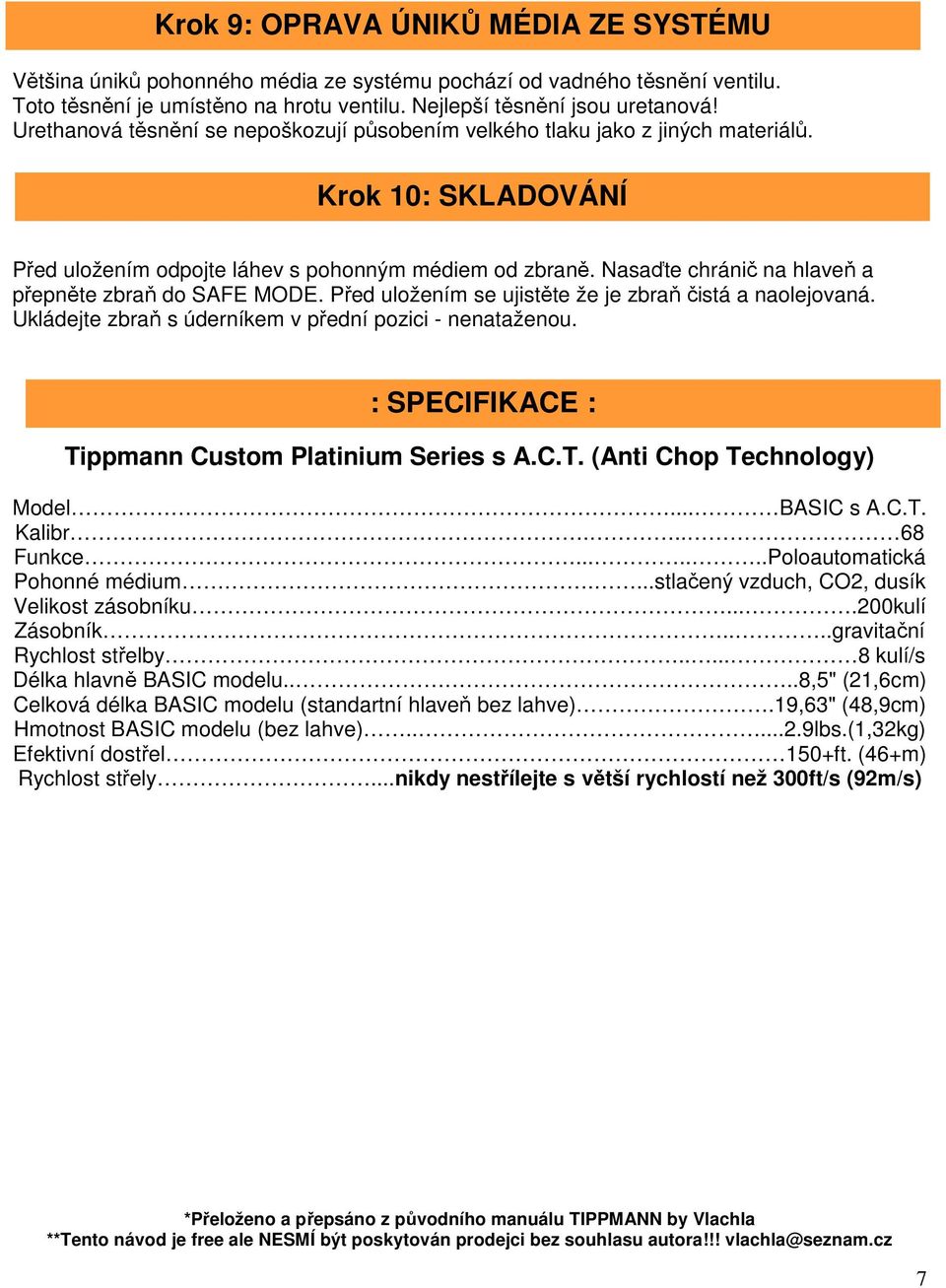

7 Krok 9: OPRAVA ÚNIKŮ MÉDIA ZE SYSTÉMU Většina úniků pohonného média ze systému pochází od vadného těsnění ventilu. Toto těsnění je umístěno na hrotu ventilu. Nejlepší těsnění jsou uretanová! Urethanová těsnění se nepoškozují působením velkého tlaku jako z jiných materiálů. Krok 10: SKLADOVÁNÍ Před uložením odpojte láhev s pohonným médiem od zbraně. Nasaďte chránič na hlaveň a přepněte zbraň do SAFE MODE. Před uložením se ujistěte že je zbraň čistá a naolejovaná. Ukládejte zbraň s úderníkem v přední pozici - nenataženou. : SPECIFIKACE : Tippmann Custom Platinium Series s A.C.T. (Anti Chop Technology) Model... BASIC s A.C.T. Kalibr Funkce Poloautomatická Pohonné médium....stlačený vzduch, CO2, dusík Velikost zásobníku kulí Zásobník....gravitační Rychlost střelby kulí/s Délka hlavně BASIC modelu....8,5" (21,6cm) Celková délka BASIC modelu (standartní hlaveň bez lahve).19,63" (48,9cm) Hmotnost BASIC modelu (bez lahve) lbs.(1,32kg) Efektivní dostřel 150+ft. (46+m) Rychlost střely...nikdy nestřílejte s větší rychlostí než 300ft/s (92m/s) *Přeloženo a přepsáno z původního manuálu TIPPMANN by Vlachla **Tento návod je free ale NESMÍ být poskytován prodejci bez souhlasu autora!!! vlachla@seznam.cz 7
