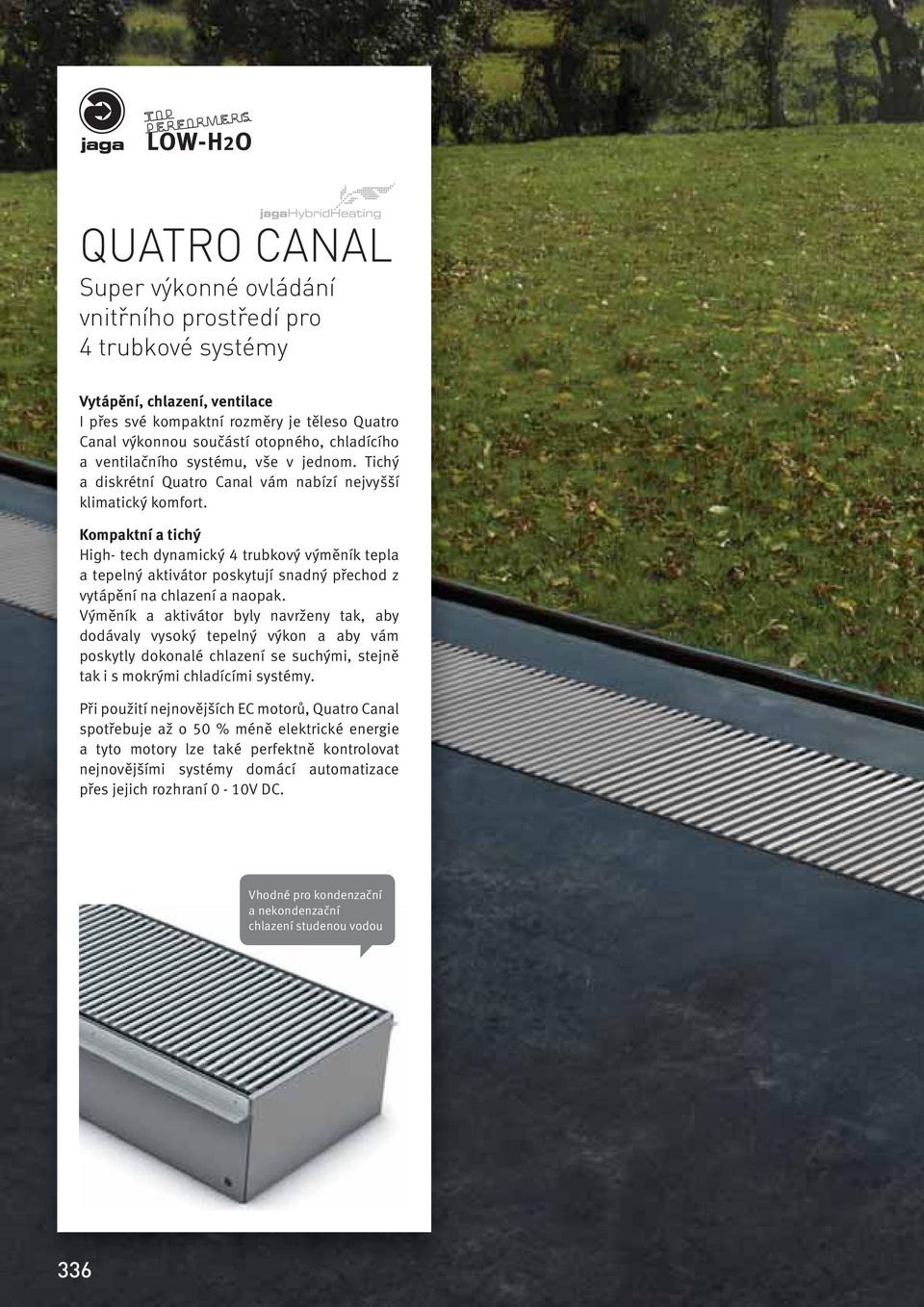

2 QUATRO CANAL Super výkonné ovládání vnitřního prostředí pro 4 trubkové systémy Vytápění, chlazení, ventilace I přes své kompaktní rozměry je těleso Quatro Canal výkonnou součástí otopného, chladícího a ventilačního systému, vše v jednom. Tichý a diskrétní Quatro Canal vám nabízí nejvyšší klimatický komfort. Kompaktní a tichý High- tech dynamický 4 trubkový výměník tepla a tepelný aktivátor poskytují snadný přechod z vytápění na chlazení a naopak. Výměník a aktivátor byly navrženy tak, aby dodávaly vysoký tepelný výkon a aby vám poskytly dokonalé chlazení se suchými, stejně tak i s mokrými chladícími systémy. Při použití nejnovějších EC motorů, Quatro Canal spotřebuje až o 50 % méně elektrické energie a tyto motory lze také perfektně kontrolovat nejnovějšími systémy domácí automatizace přes jejich rozhraní 0-10V DC. Vhodné pro kondenzační a nekondenzační chlazení studenou vodou 336

3 QUATRO CANAL 337

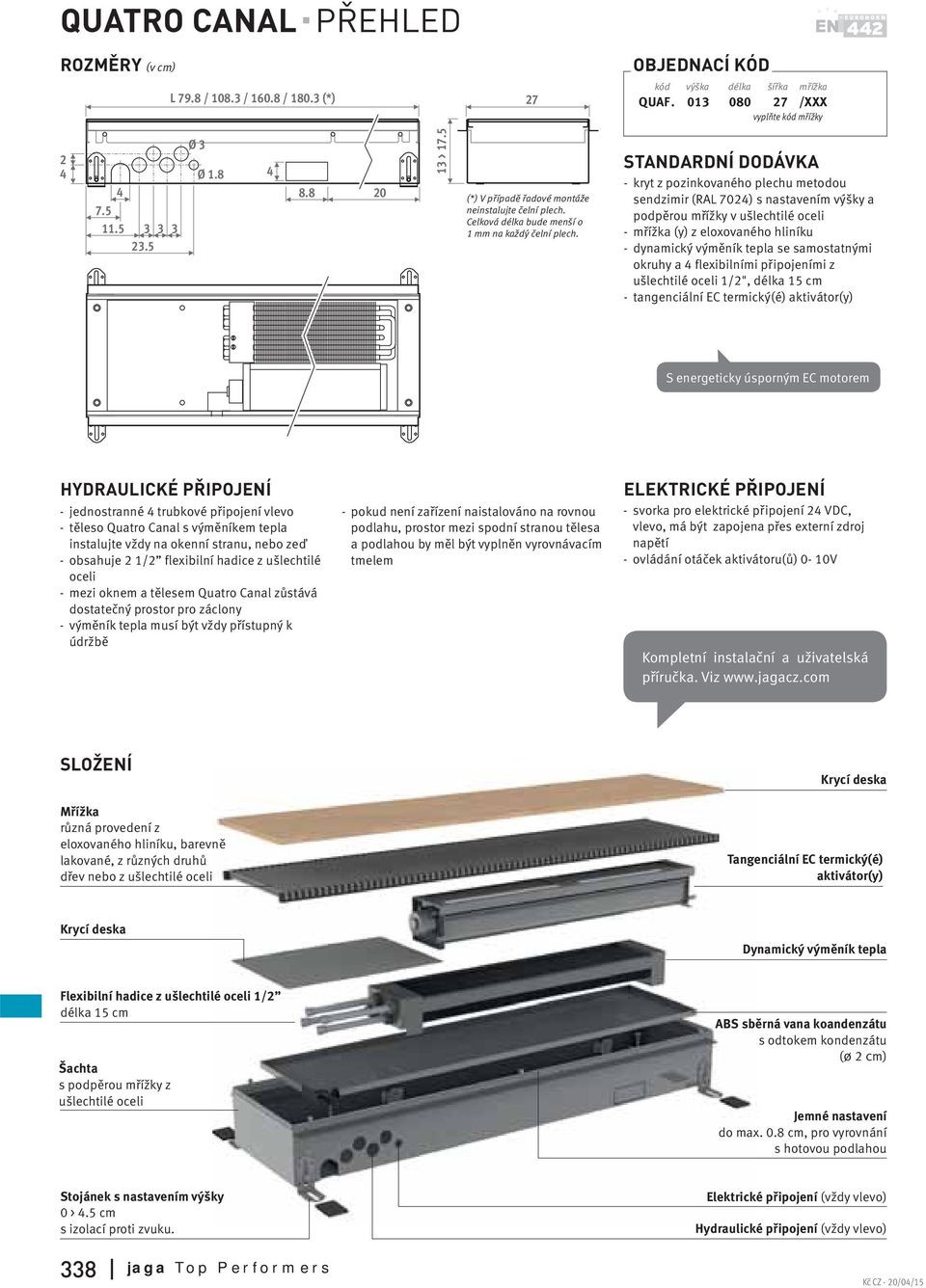

4 QUATRO CANAL PŘEHLED ROZMĚRY (v cm ) L 79.8 / / / (*) 27 OBJEDNACÍ KÓD kód výška délka šířka mřížka QUAF /XXX vyplňte kód mřížky Ø 3 Ø > 17.5 (*) V případě řadové montáže neinstalujte čelní plech. Celková délka bude menší o 1 mm na každý čelní plech. STANDARDNÍ DODÁVKA - kryt z pozinkovaného plechu metodou sendzimir (RAL 7024) s nastavením výšky a podpěrou mřížky v ušlechtilé oceli - mřížka (y) z eloxovaného hliníku - dynamický výměník tepla se samostatnými okruhy a 4 flexibilními připojeními z ušlechtilé oceli 1/2", délka 15 cm - tangenciální EC termický(é) aktivátor(y) S energeticky úsporným EC motorem HYDRAULICKÉ PŘIPOJENÍ - jednostranné 4 trubkové připojení vlevo - těleso Quatro Canal s výměníkem tepla instalujte vždy na okenní stranu, nebo zeď - obsahuje 2 1/2 flexibilní hadice z ušlechtilé oceli - mezi oknem a tělesem Quatro Canal zůstává dostatečný prostor pro záclony - výměník tepla musí být vždy přístupný k údržbě - pokud není zařízení naistalováno na rovnou podlahu, prostor mezi spodní stranou tělesa a podlahou by měl být vyplněn vyrovnávacím tmelem ELEKTRICKÉ PŘIPOJENÍ - svorka pro elektrické připojení 24 VDC, vlevo, má být zapojena přes externí zdroj napětí - ovládání otáček aktivátoru(ů) 0-10V Kompletní instalační a uživatelská příručka. Viz SLOŽENÍ Mřížka různá provedení z eloxovaného hliníku, barevně lakované, z různých druhů dřev nebo z ušlechtilé oceli Krycí deska Tangenciální EC termický(é) aktivátor(y) Krycí deska Dynamický výměník tepla Flexibilní hadice z ušlechtilé oceli 1/2 délka 15 cm Šachta s podpěrou mřížky z ušlechtilé oceli ABS sběrná vana koandenzátu s odtokem kondenzátu (ø 2 cm) Jemné nastavení do max. 0.8 cm, pro vyrovnání s hotovou podlahou Stojánek s nastavením výšky 0 > 4.5 cm s izolací proti zvuku. Elektrické připojení (vždy vlevo ) Hydraulické připojení (vždy vlevo ) 338 jaga Top Performers

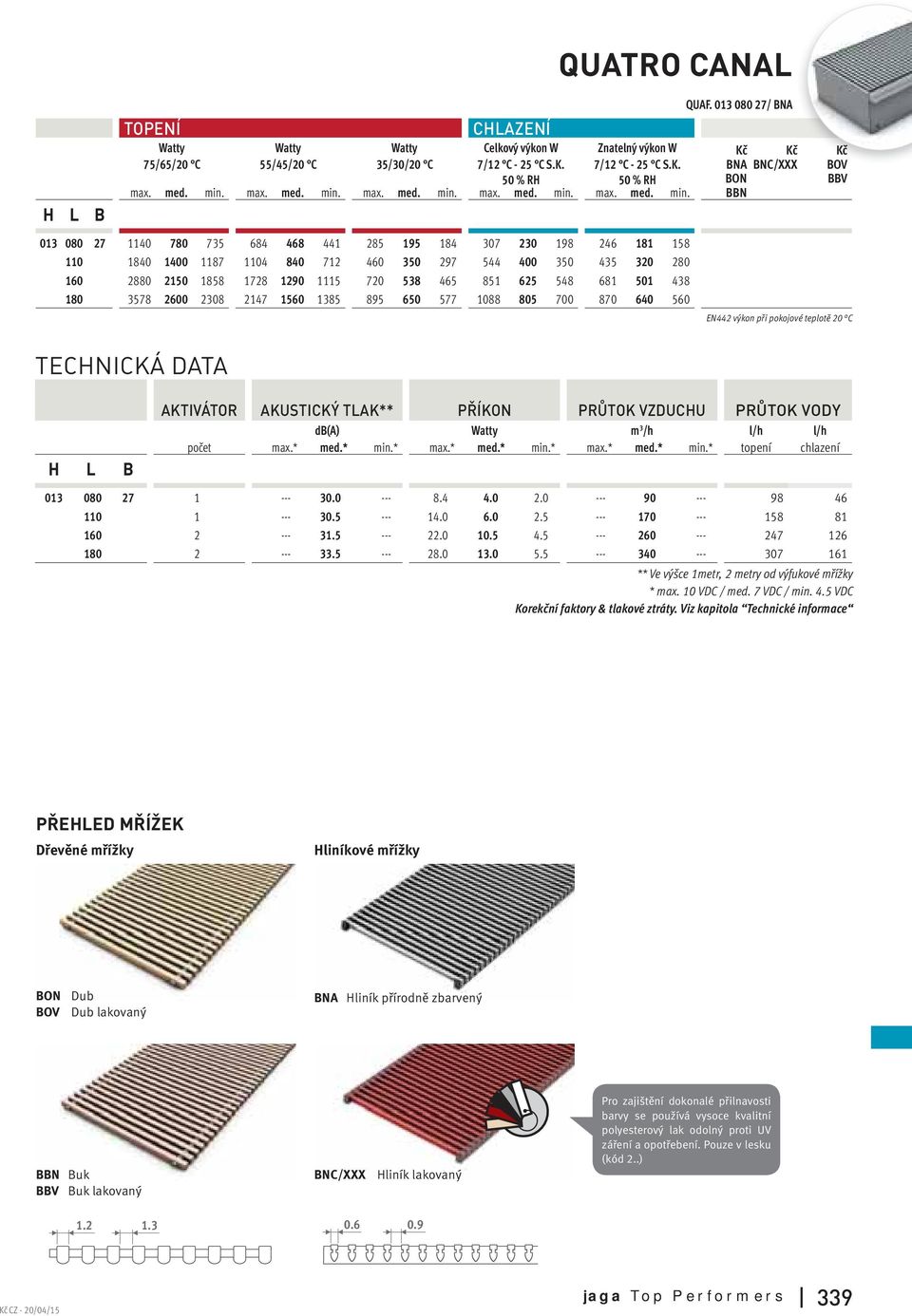

5 H L B TOPENÍ CHLAZENÍ QUATRO CANAL QUAF / BNA Watty Watty Watty Celkový výkon W Znatelný výkon W 75/65/20 C 55/45/20 C 35/30/20 C 7/12 C - 25 C S.K. 7/12 C - 25 C S.K. BNA BNC/XXXX BOV 50 % RH 50 % RH BON BBV max. med. min. max. med. min. max. med. min. max. med. min. max. med. min. BBN EN442 výkon při pokojové teplotě 20 C TECHNICKÁ DATA H L B AKTIVÁTOR AKUSTICKÝ TLAK ** PŘÍKON PRŮTOK VZDUCHU PRŮTOK VODY db(a) Watty m 3 /h l/h l/h počet max. *med.*min.*max.*med.*min.*max.*med.*min.*topení chlazení ** Ve výšce 1metr, 2 metry od výfukové mřížky * max. 10 VDC / med. 7 VDC / min. 4.5 VDC Korekční faktory & tlakové ztráty. Viz kapitola Technické informace PŘEHLED MŘÍŽEK Dřevěné mřížky Hliníkové mřížky BON Dub BOV Dub lakovaný BNA Hliník přírodně zbarvený BBN Buk BBV Buk lakovaný BNC/XXX Hliník lakovaný Pro zajištění dokonalé přilnavosti barvy se používá vysoce kvalitní polyesterový lak odolný proti UV záření a opotřebení. Pouze v lesku (kód 2..) jaga Top Performers 339

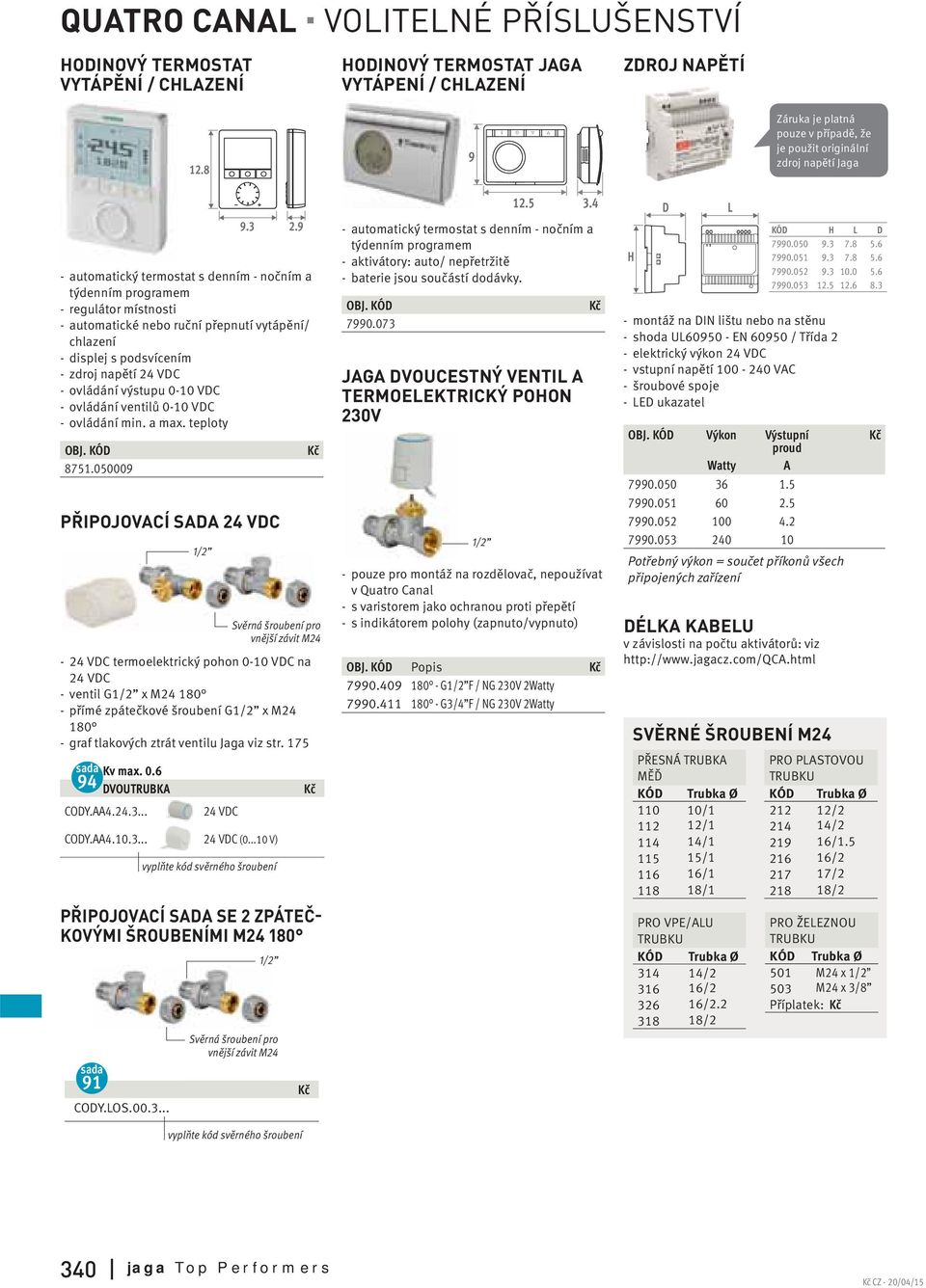

6 QUATRO CANAL VOLITELNÉ PŘÍSLUŠENSTVÍ HODINOVÝ TERMOSTAT VYTÁPĚNÍ / CHLAZENÍ HODINOVÝ TERMOSTAT JAGA VYTÁPENÍ / CHLAZENÍ ZDROJ NAPĚTÍ Záruka je platná pouze v případě, že je použit originální zdroj napětí Jaga automatický termostat s denním - nočním a týdenním programem - regulátor místnosti - automatické nebo ruční přepnutí vytápění/ chlazení - displej s podsvícením - zdroj napětí 24 VDC - ovládání výstupu 0-10 VDC - ovládání ventilů 0-10 VDC - ovládání min. a max. teploty OBJ. KÓD PŘIPOJOVACÍ SADA 24 VDC 1/2 Svěrná šroubení pro vnější závit M24-24 VDC termoelektrický pohon 0-10 VDC na 24 VDC - ventil G1/2 x M přímé zpátečkové šroubení G1/2 x M graf tlakových ztrát ventilu Jaga viz str. 175 sada Kv max DVOUTRUBKA CODY.AA VDC CODY.AA VDC ( V) vyplňte kód svěrného šroubení PŘIPOJOVACÍ SADA SE 2 ZPÁTEČ- KOVÝMI ŠROUBENÍMI M /2 Svěrná šroubení pro vnější závit M24 sada 91 CODY.LOS vyplňte kód svěrného šroubení automatický termostat s denním - nočním a týdenním programem - aktivátory: auto/ nepřetržitě - baterie jsou součástí dodávky. OBJ. KÓD JAGA DVOUCESTNÝ VENTIL A TERMOELEKTRICKÝ POHON 230V 1/2 - pouze pro montáž na rozdělovač, nepoužívat v Quatro Canal - s varistorem jako ochranou proti přepětí - s indikátorem polohy (zapnuto/vypnuto) OBJ. KÓD Popis G1/2 F / NG 230V 2 Watty G3/4 F / NG 230V 2 Watty H D L KÓD H L D montáž na DIN lištu nebo na stěnu - shoda UL EN / Třída 2 -elektrický výkon 24 VDC - vstupní napětí VAC -šroubové spoje - LED ukazatel OBJ. KÓD Výkon Watty Výstupní proud A Potřebný výkon = součet příkonů všech připojených zařízení DÉLKA KABELU v závislosti na počtu aktivátorů: viz SVĚRNÉ ŠROUBENÍ M24 PŘESNÁ TRUBKA MĚĎ KÓD Trubka Ø / / / / / /1 PRO VPE/ALU TRUBKU KÓD Trubka Ø / / / /2 PRO PLASTOVOU TRUBKU KÓD Trubka Ø / / / / / /2 PRO ŽELEZNOU TRUBKU KÓD Trubka Ø 501 M24 x 1/2 503 M24 x 3/8 Příplatek : 340 jaga Top Performers

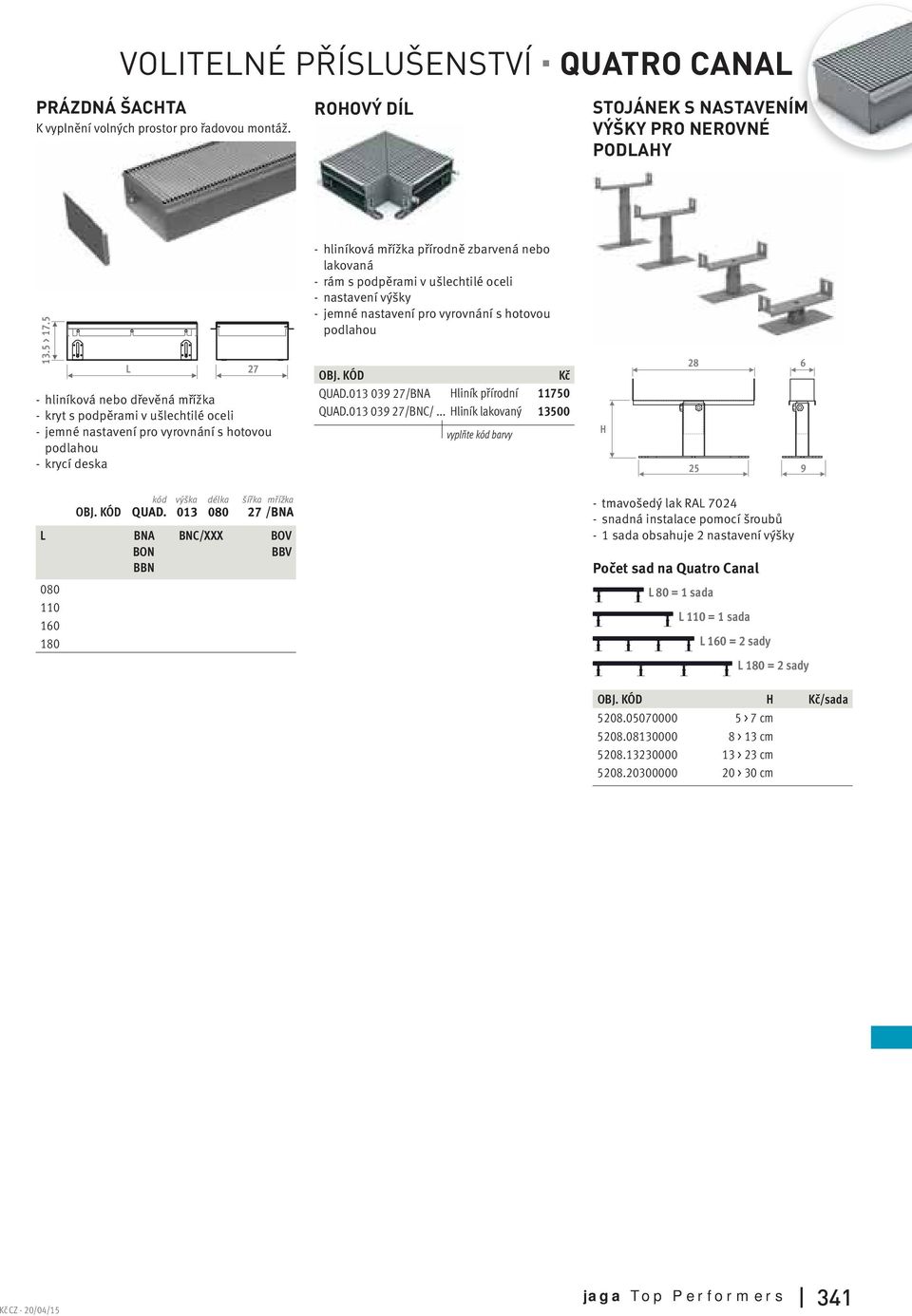

7 VOLITELNÉ PŘÍSLUŠENSTVÍ QUATRO CANAL PRÁZDNÁ ŠACHTA K vyplnění volných prostor pro řadovou montáž. ROHOVÝ DÍL STOJÁNEK S NASTAVENÍM VÝŠKY PRO NEROVNÉ PODLAHY 13.5 > 17.5 L - hliníková nebo dřevěná mřížka - kryt s podpěrami v ušlechtilé oceli - jemné nastavení pro vyrovnání s hotovou podlahou - krycí deska 27 - hliníková mřížka přírodně zbarvená nebo lakovaná - rám s podpěrami v ušlechtilé oceli - nastavení výšky - jemné nastavení pro vyrovnání s hotovou podlahou OBJ. KÓD QUAD /BNAHliník přírodní QUAD /BNC/... Hliník lakovaný vyplňte kód barvy H L kód výška délka šířka mřížka OBJ. KÓD QUAD /BNA BNA BON BBN BNC/XXX BOV BBV - tmavošedý lak RAL snadná instalace pomocí šroubů - 1 sada obsahuje 2 nastavení výšky Počet sad na Quatro Canal L 80 = 1 sada L 110 = 1 sada L 160 = 2 sady L 180 = 2 sady OBJ. KÓD H /sada > 7 cm > 13 cm > 23 cm > 30 cm jaga Top Performers 341
