SYBU. zdravotní a sociální služby. SYBU podklady k přednáškám stavebně-energetické koncepce budov

Transkript

1 SYBU zdravotní a sociální služby SYBU podklady k přednáškám stavebně-energetické koncepce budov Tyto podklady jsou určeny výhradně jako interní studijní materiál pro posluchače předmětu Systémy budov na Fakultě stavební ČVUT v Praze v akadem.roce 2007/2008 a nesmějí být dále šířeny žádnou cestou. Jan Tywoniak 1

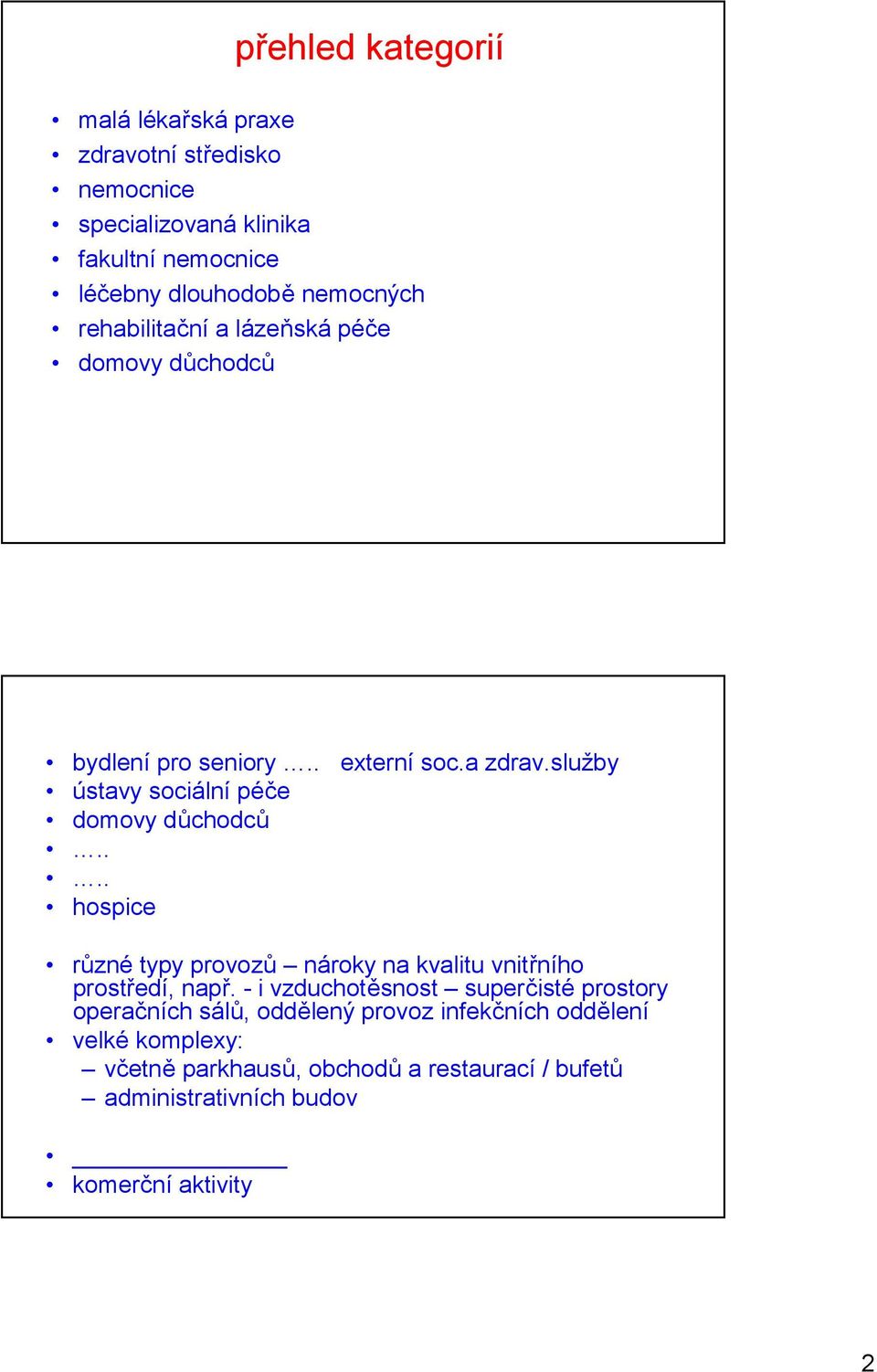

2 přehled kategorií malá lékařská praxe zdravotní středisko nemocnice specializovaná klinika fakultní nemocnice léčebny dlouhodobě nemocných rehabilitační a lázeňská péče domovy důchodců bydlení pro seniory.. externí soc.a zdrav.služby ústavy sociální péče domovy důchodců.... hospice různé typy provozů nároky na kvalitu vnitřního prostředí, např. - i vzduchotěsnost superčisté prostory operačních sálů, oddělený provoz infekčních oddělení velké komplexy: včetně parkhausů, obchodů a restaurací / bufetů administrativních budov komerční aktivity 2

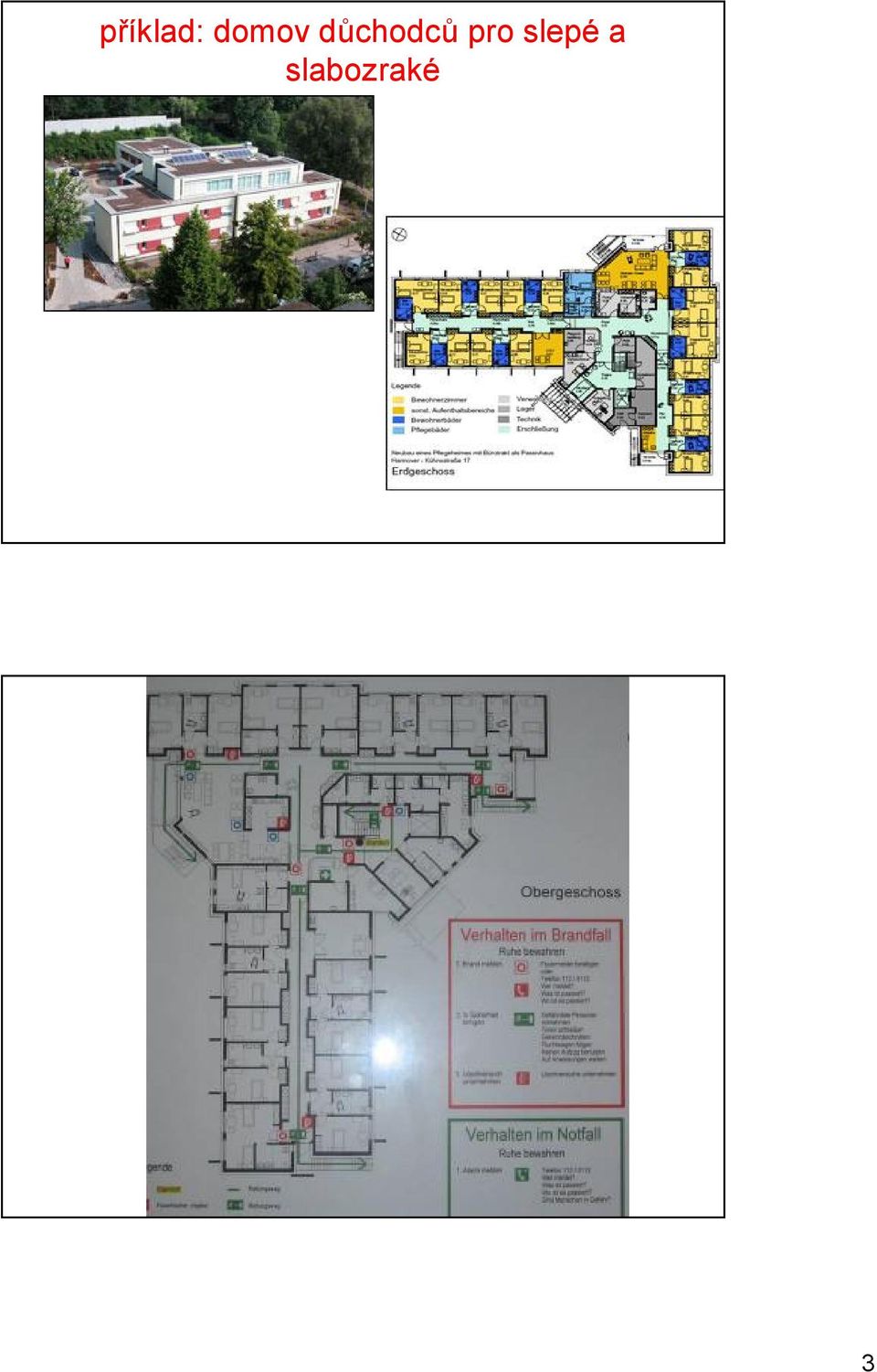

3 příklad: domov důchodců pro slepé a slabozraké 3

4 příklad: domov důchodců pro slepé a slabozraké am Lönspark ProSENIS Service GmbH. ART Plan Hannover, Energetický koncept Carsten Grobe projekt nadace rozšíření služeb na nezastavitelném pozemku -přirozená cesta ke kvalitnímu řešení hluk a vibrace od železniční nákladní dopravy na mostě akusticky kvalitní okna s nejlepším možným osazením, bez potřeby otvírání oken založení nepřenášející vibrace na vrstvě XPS akusticky měkký povrch obvodového pláště eliminace odraženého hluku, tvarové řešení příspěvek k omezení odraženého hluku příklad: domov důchodců pro slepé a slabozraké am Lönspark 40 klientů ve dvou podlažích vždy po dvou částech (2x10)x2 3.NP administrativní část 2140 m2 užitné plochy ve střední části: jídelna, dohled, terapie, zázemí, hlavní schodiště, lůžkový výtah 28 jednolůžkových a 6 dvojlůžkových pokojů Vnější schodiště jako únikové cesty Bezbarierovost, jednoduchost uspořádání interiéru bez hran a stupňů výrazné barvy cesty, zábradlí, akustická signalizace, elektrické zásuvky barevně odlišené kvalitní detaily obvodových konstrukcí 4

5 příklad: domov důchodců pro slepé a slabozraké am Lönspark U neprůsvitných konstrukcí < 0,15, okna 0,8 větší okna na osluněné strany, žaluzie na motor vzorově oddělené tepelné mosty kovových konstrukcí dešťový svod v souvrství Při teplotě 22 C potřeba tepla na vytápění 11,7 kwh/m2a (nárůst o 2 K -> 36% nárůst potřeby tepla!) Výraznější potřeba energie na teplou vodu TZB: nucené větrání, ploché kanály, tepelně izolované, ohřev vzduchu pomocí otopné soustavy Termický solární systém, dva zásobníky paralelně, dohřev plynovým kotlem Atika: dřevěná konstrukce, lepené vodovzdorné desky, výplň granulátem z recyklovaného XPS! Střecha: extenzivní zeleň, solární kolektory 5

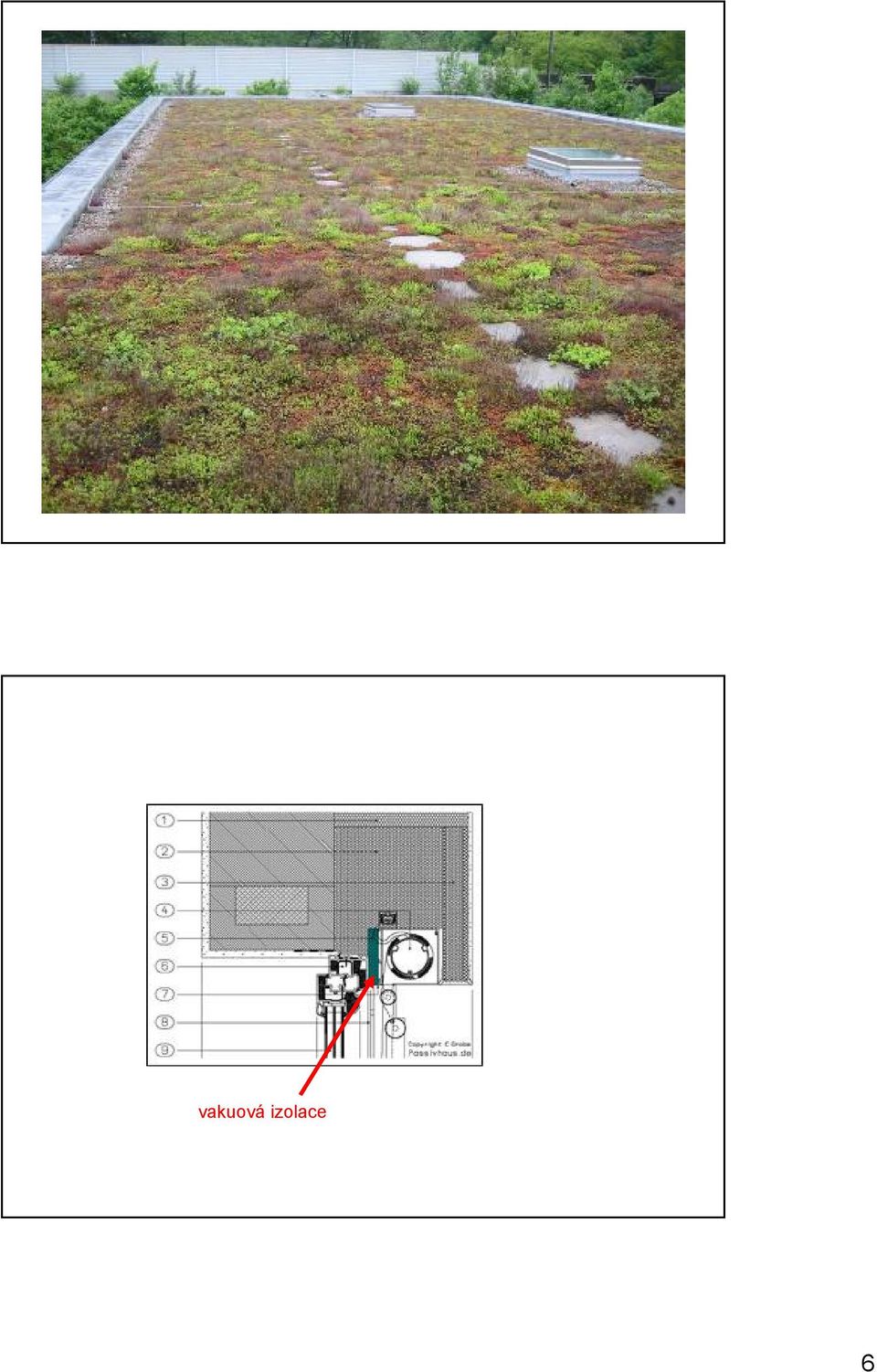

6 vakuová izolace 6

7 vakuová izolace 3 cm U = 0,16 7

8 8

9 9

10 příklad: hospic dlouhá příprava, chybějící investiční prostředky, iracionální chování investorů standardní a alternativní řešení 10

11 návrh: efektní (?), členité, U na úrovni požadavků režné zdivo, bez nouzového zdroje, větrání neřešeno clonění oken nelze + chlazení pobytových prostorů! Fan coil nade dveřmi 2,5 kw, velký hluk, problém směrování vzduchového proudu alternativa: zlepšit obvodové konstrukce teplovzdušné vytápění a větrání, ZZT stínění oken malá kogenerace jako nouzový zdroj peletkový kotel zemní výměník pro předchlazení velký solární systém co je společné velké množství budov, historické dědictví úloha pro specialisty velká různorodost: velikost, skladba funkčních součástí velká energetická náročnost stávajících budov velké provozní náklady - napnutý rozpočet obtížné plánování stavební obnovy finanční a časové plány, netradiční financování (EPC) financování třetí stranou z úspor investiční peníze jako jednorázový (politický) problém provozní prostředky problém dlouhodobý působení prostředí psychika přizpůsobení starším osobám, dětem, postiženým (pohybově, sluchově, zrakově) sociální integrace odlišné soc.skupiny: pečovatelský dům s výhledem na zahradu mateřské školy apod. 11

12 co je společné mnoho technických systémů: rozvody medii, sdělovací vedení, atd., potrubní pošta, problém koordinace a jednoduché údržby specifické rozvody: např.kyslík jednoduché a krátké cesty pro manipulaci s jídlem a prádlem u větších zařízení vlastní prádelny požární bezpečnost: přísné předpisy, evakuační výtahy, apod. nouzové zásobování elektřinou -výhoda kogeneračních jednotek Důraz na ohřev teplé vody (velké soláry, velký odběr i v létě) Při navrhování vytápění a výpočtu energetické bilance: vyšší teploty C stavebně: pro jednoduchý úklid a údržbu: hladké povrchy podlah (dříve dlažby, není bezesparé lité povrchy co je společné pohled uživatele dostupnost technických prvků ovládání, větrání, signalizace, alespoň částečné individuální ovlivnění stavu prostředí (zaclonění, umělé osvětlení, ) výhled z okna pro ležícího pacienta, výhled z okna, balkonu (chráněný a bezpečný výhled zasklený balkon,..) možnost (minimálního) soukromí i komunikace s dalšími klienty 12

13 13

14 Dům s pečovatelskou službou CARITAS-HAUS NEUWERK arch. Prof.L.Rongen Ingenieurbüro Nordhoff, Köln 14

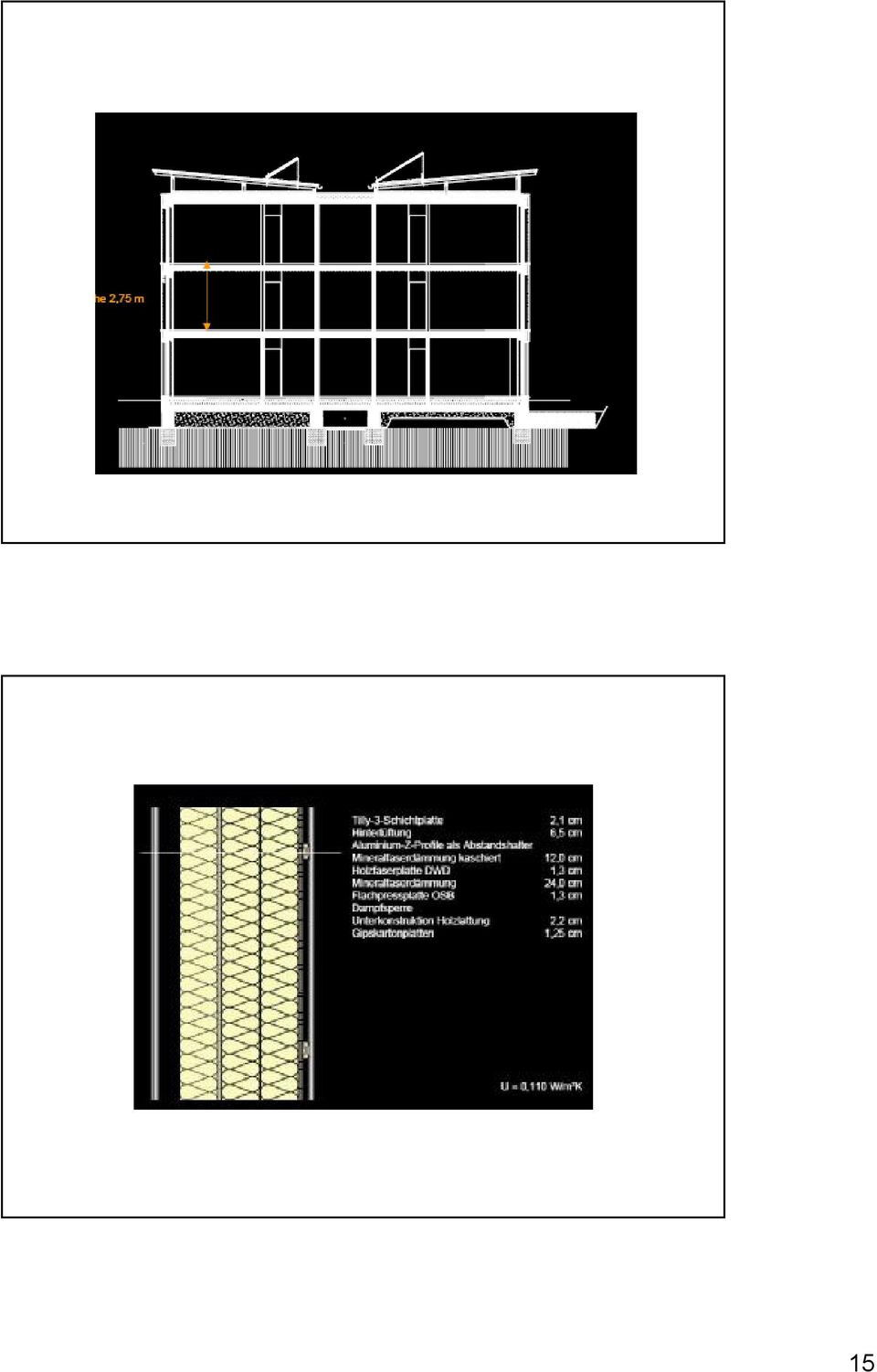

15 15

16 16

17 17

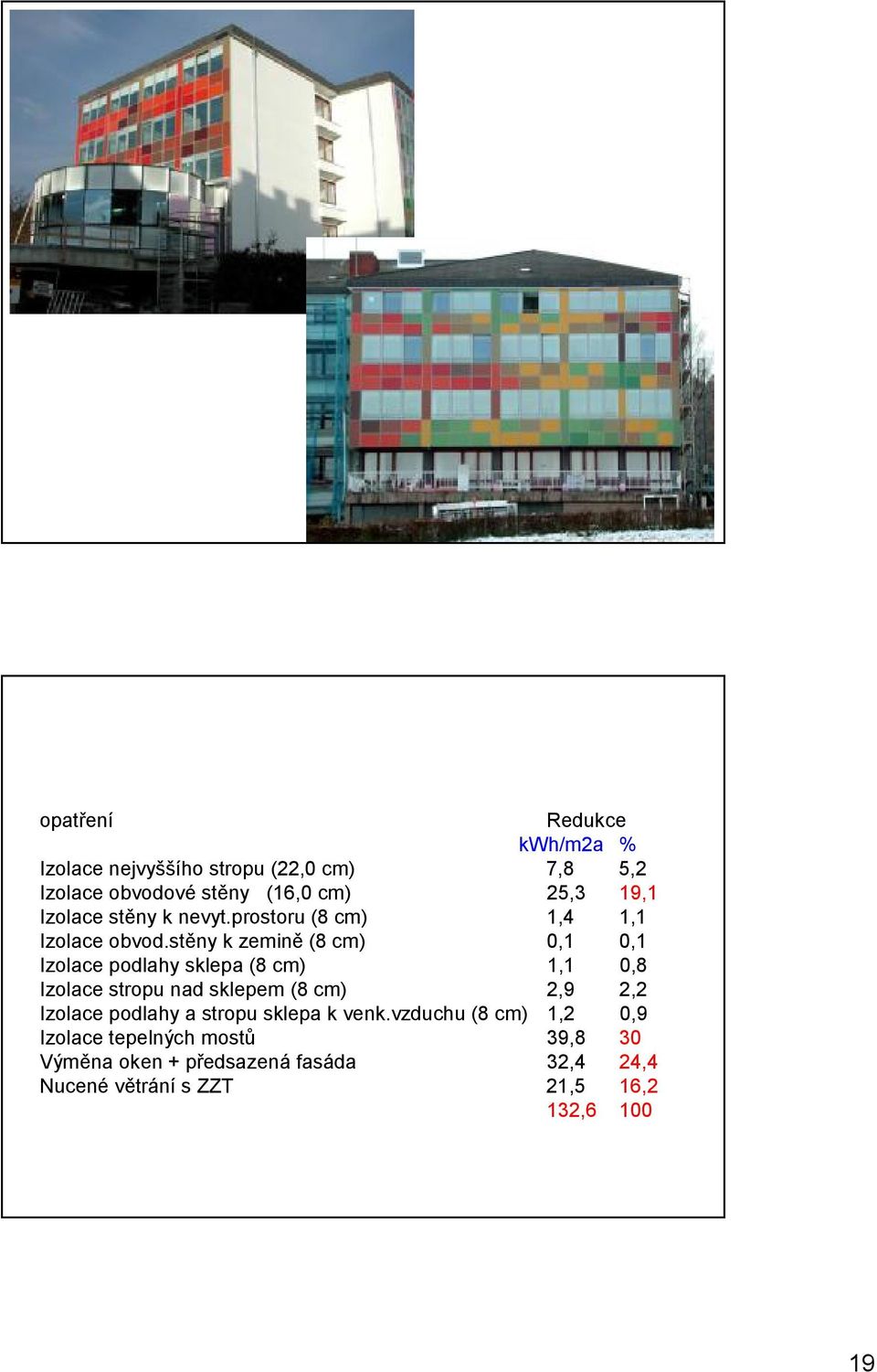

18 Modernizace domova důchodců, Weiz, A Arch.Büro E.Kaltenegger, 2005 (Kaltenegger, Nagy) budova z roku 1975, sanace, rozšíření nově řešeno: úspory energie, požární bezpečnost, ochrana proti hluku potřeba tepla na vytápění: 157 -> 24 kwh/(m2a) adaptace podstřešního prostoru, zvětšení pokojů, nové zimní zahrady, nový společenský sál 18

19 opatření Redukce kwh/m2a % Izolace nejvyššího stropu (22,0 cm) 7,8 5,2 Izolace obvodovéstěny (16,0 cm) 25,3 19,1 Izolace stěny k nevyt.prostoru (8 cm) 1,4 1,1 Izolace obvod.stěny k zemině (8 cm) 0,1 0,1 Izolace podlahy sklepa (8 cm) 1,1 0,8 Izolace stropu nad sklepem (8 cm) 2,9 2,2 Izolace podlahy a stropu sklepa k venk.vzduchu (8 cm) 1,2 0,9 Izolace tepelných mostů 39,8 30 Výměna oken + předsazenáfasáda 32,4 24,4 Nucené větrání s ZZT 21,5 16,2 132,
