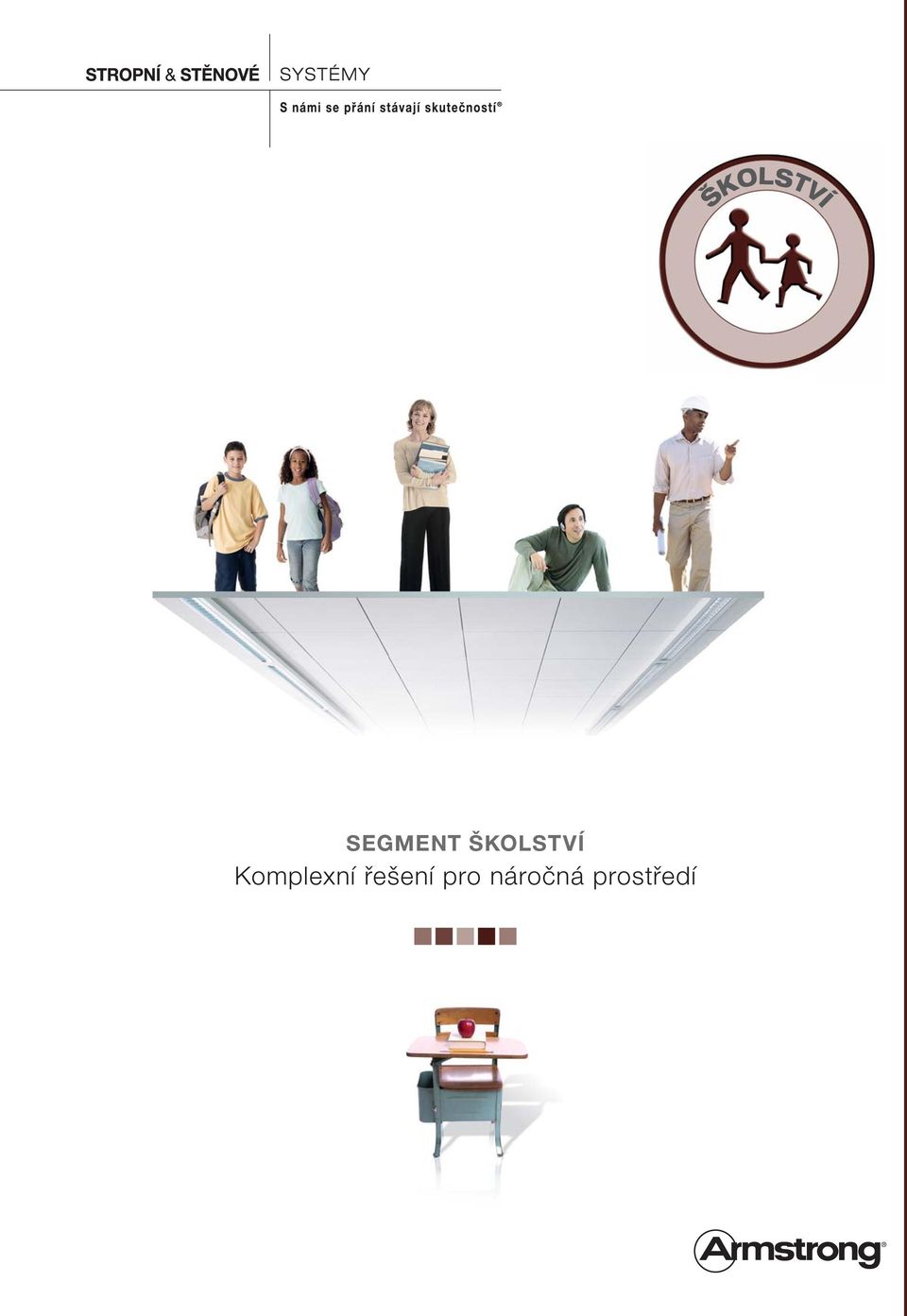

1 SEGMENT ŠKOLSTVÍ Komplexní řešení pro náročná prostředí ŠKOLSTVÍ

2 LEPŠÍ PROSTŘEDÍ PRO UČENÍ Akustika představuje velký problém pro vzdělávací instituce. Srozumitelnost a soustředění patří mezi požadavky na akustické vlastnosti, které naši pedagogové dnes vznáší kvůli zlepšení svých pracovních podmínek. Nejinak je tomu i u jejich studentů.

3 4 KRITÉRIA PRO SPRÁVNÉ ROZHODNUTÍ Akustický komfort V prostředí školství neexistují dva prostory, které by měly stejnou akustiku. Je třeba najít tu správnou rovnováhu mezi srozumitelností a soustředěním, které závisí na účelu využití prostoru. ŠKOLSTVÍ Vizuální komfort Dobré vizuální prostředí vše projasní... Ve školách je hlavním cílem využít co nejvíce denní světlo, aby se ušetřilo na elektrické energii. Strop může hrát rozhodující roli v přizpůsobení odrazu světla a napomáhá dosažení úspor na energiích při nepřímém osvětlování. Bezpečné a zdravé prostředí Určité typy prostor, jako jsou kuchyně, laboratoře nebo šatny, vyžadují zvláštní pozornost co se týče čištění a odolnosti vůči vlhkosti. Měnící se teploty v období prázdnin dávají spoustu prostoru vlhkosti, která se dostane do stropních kazet a způsobuje škody. Proto musí být stropy velmi dobře odolné vůči vysokým vlhkostem. Cenově efektivní řešení Žáci přichází a odchází, stropy ale musí vydržet neporušené mnoho let. Je proto důležité vybrat jako cenově efektivní řešení, tak odolné materiály, které budou čelit rozpadu a ustojí jak údržbové práce tak i klimatické změny. Armstrong nabízí nejširší portfolio stropů s vysokým recyklovaným obsahem, až 82 %. Společnost Armstrong pro své produkty obzvláště pozorně vybírá a používá recyklované suroviny a zavazuje se, že všechny výrobky odpovídají standardům na bezpečnost, životní prostředí a kvalitu, nebo je dokonce převyšují. 3

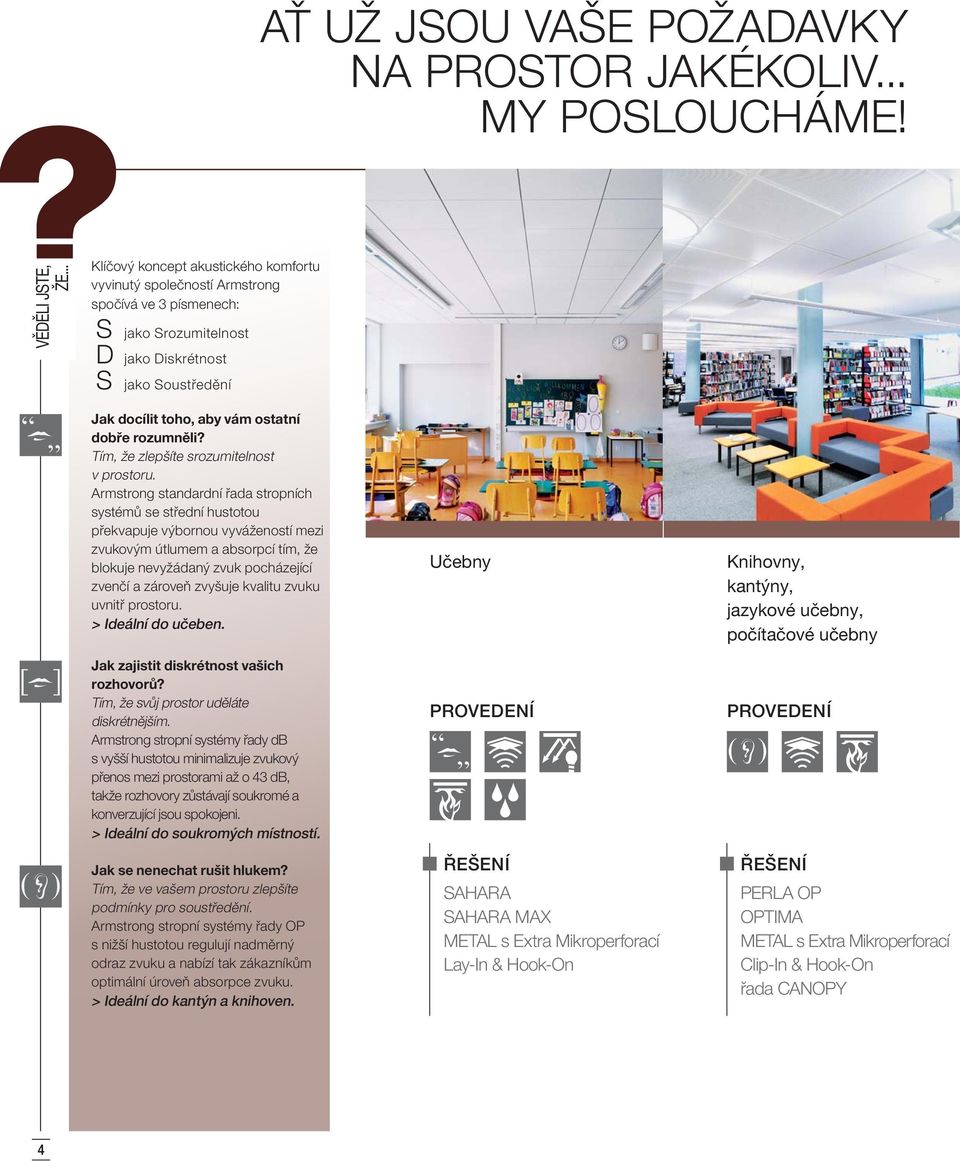

4 AŤ UŽ JSOU VAŠE POŽADAVKY NA PROSTOR JAKÉKOLIV... MY POSLOUCHÁME! VĚDĚLI JSTE, ŽE... Klíčový koncept akustického komfortu vyvinutý společností Armstrong spočívá ve 3 písmenech: S jako Srozumitelnost D jako Diskrétnost S jako Soustředění Jak docílit toho, aby vám ostatní dobře rozumněli? Tím, že zlepšíte srozumitelnost v prostoru. Armstrong standardní řada stropních systémů se střední hustotou překvapuje výbornou vyvážeností mezi zvukovým útlumem a absorpcí tím, že blokuje nevyžádaný zvuk pocházející zvenčí a zároveň zvyšuje kvalitu zvuku uvnitř prostoru. > Ideální do učeben. Jak zajistit diskrétnost vašich rozhovorů? Tím, že svůj prostor uděláte diskrétnějším. Armstrong stropní systémy řady db s vyšší hustotou minimalizuje zvukový přenos mezi prostorami až o 43 db, takže rozhovory zůstávají soukromé a konverzující jsou spokojeni. > Ideální do soukromých místností. Jak se nenechat rušit hlukem? Tím, že ve vašem prostoru zlepšíte podmínky pro soustředění. Armstrong stropní systémy řady OP s nižší hustotou regulují nadměrný odraz zvuku a nabízí tak zákazníkům optimální úroveň absorpce zvuku. > Ideální do kantýn a knihoven. Učebny PROVEDENÍ ŘEŠENÍ SAHARA SAHARA MAX METAL s Extra Mikroperforací Lay-In & Hook-On Knihovny, kantýny, jazykové učebny, počítačové učebny PROVEDENÍ ŘEŠENÍ PERLA OP OPTIMA METAL s Extra Mikroperforací Clip-In & Hook-On řada CANOPY 4

5 Více podrobností a informací o normách a předpisech pro jednotlivé země můžete najít na konci brožury v příslušných technických listech. Objevte také naše akustické brožury a příslušné webové stránky: Chodby, komunikační a přepravní prostory, soukromé kanceláře Kuchyně Vlhká prostředí, toalety, šatny PROVEDENÍ PROVEDENÍ PROVEDENÍ ŘEŠENÍ ULTIMA db lamely Chodbové systémy (METAL) ŘEŠENÍ řada BIOGUARD METAL PLAIN Clip-In, Lay-In ŘEŠENÍ řada BIOGUARD METAL PLAIN Clip-In & Hook-On Více technických informací naleznete na straně 10. 5

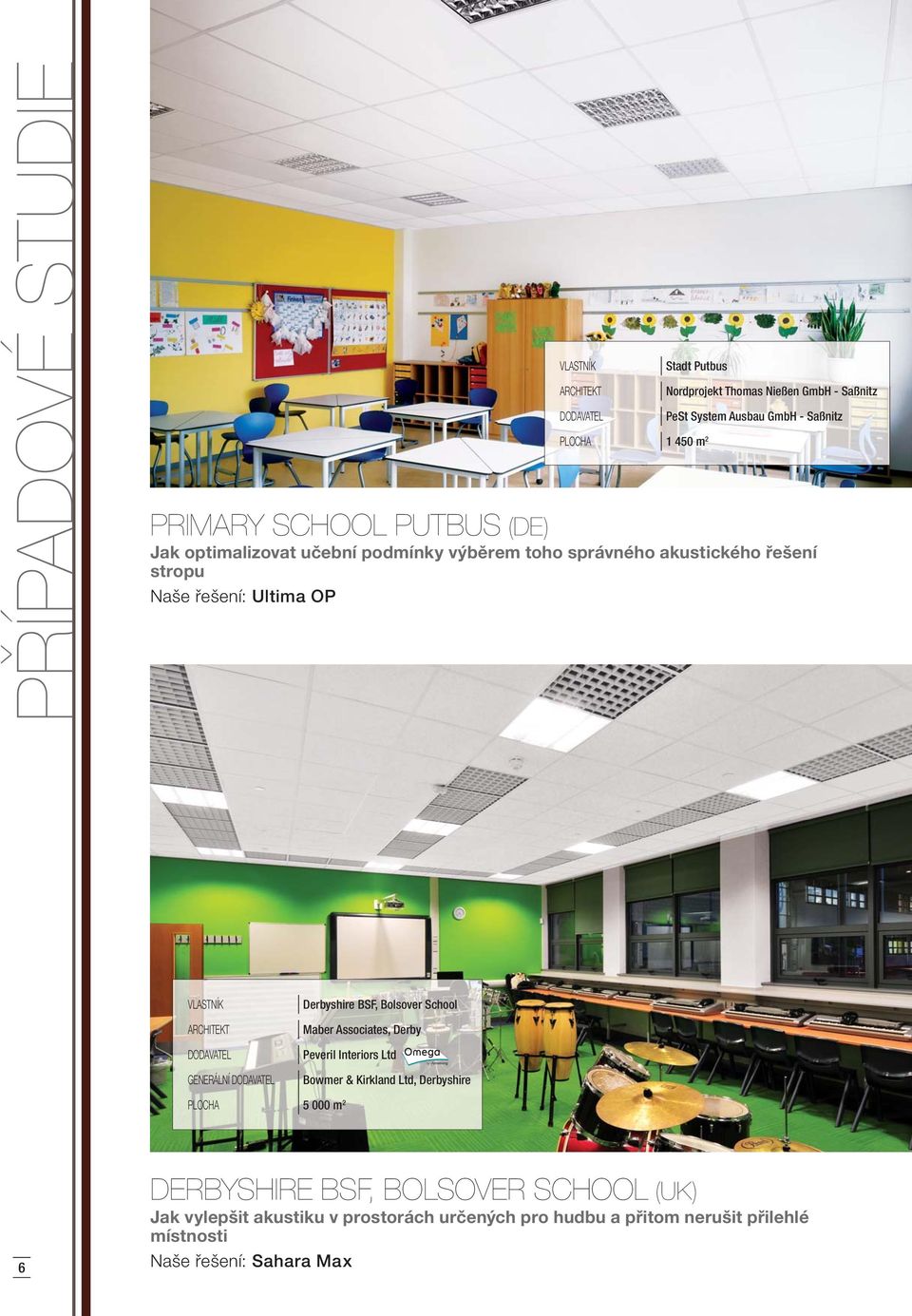

6 PŘÍPADOVÉ STUDIE PRIMARY SCHOOL PUTBUS (DE) Jak optimalizovat učební podmínky výběrem toho správného akustického řešení stropu Naše řešení: Ultima OP VLASTNÍK DODAVATEL Stadt Putbus PLOCHA m 2 Nordprojekt Thomas Nießen GmbH - Saßnitz PeSt System Ausbau GmbH - Saßnitz VLASTNÍK DODAVATEL GENERÁLNÍ DODAVATEL Derbyshire BSF, Bolsover School Maber Associates, Derby Peveril Interiors Ltd Bowmer & Kirkland Ltd, Derbyshire PLOCHA m 2 6 DERBYSHIRE BSF, BOLSOVER SCHOOL (UK) Jak vylepšit akustiku v prostorách určených pro hudbu a přitom nerušit přilehlé místnosti Naše řešení: Sahara Max

7 CLERMONT-FERRAND UNIVERSITY CAFETERIA (FR) Jak najít cenově efektivní řešení při snižování hluku ve frekventované kavárně Naše řešení: Ultima Canopy VLASTNÍK DODAVATEL Clermont-Ferrand University Cabinet GAY-CHARPIN, Interior Designers S2A, Issoire, M. Springer PLOCHA 250 m 2 LOTHAR-MEYER-GYMNASIUM (DE) Jak zajistit vysokou úroveň čistoty ve specifických oblastech Naše řešení: Bioguard Plain VLASTNÍK DODAVATEL Lothar-Meyer-Gymnasium - Varel Landkreis Friesland - Represented by: Stadt Varel - Fachbereich Bauen und Wohnen CS-Trockenbau - Varel PLOCHA 300 m 2 7

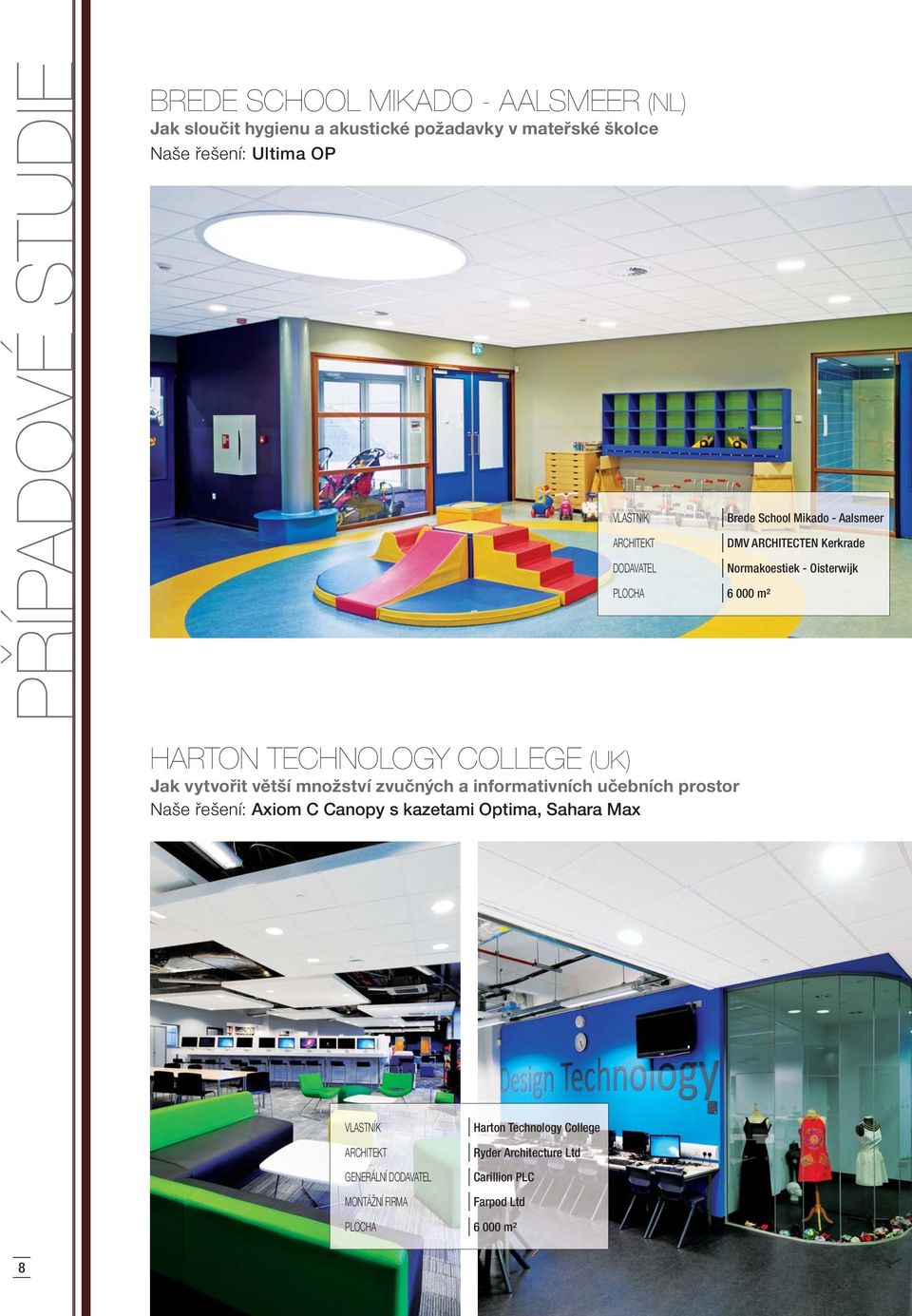

8 PŘÍPADOVÉ STUDIE BREDE SCHOOL MIKADO - AALSMEER (NL) Jak sloučit hygienu a akustické požadavky v mateřské školce Naše řešení: Ultima OP VLASTNÍK DODAVATEL PLOCHA m² Brede School Mikado - Aalsmeer DMV ARCHITECTEN Kerkrade Normakoestiek - Oisterwijk HARTON TECHNOLOGY COLLEGE (UK) Jak vytvořit větší množství zvučných a informativních učebních prostor Naše řešení: Axiom C Canopy s kazetami Optima, Sahara Max VLASTNÍK GENERÁLNÍ DODAVATEL MONTÁŽNÍ FIRMA Harton Technology College Ryder Architecture Ltd Carillion PLC Farpod Ltd PLOCHA m² 8

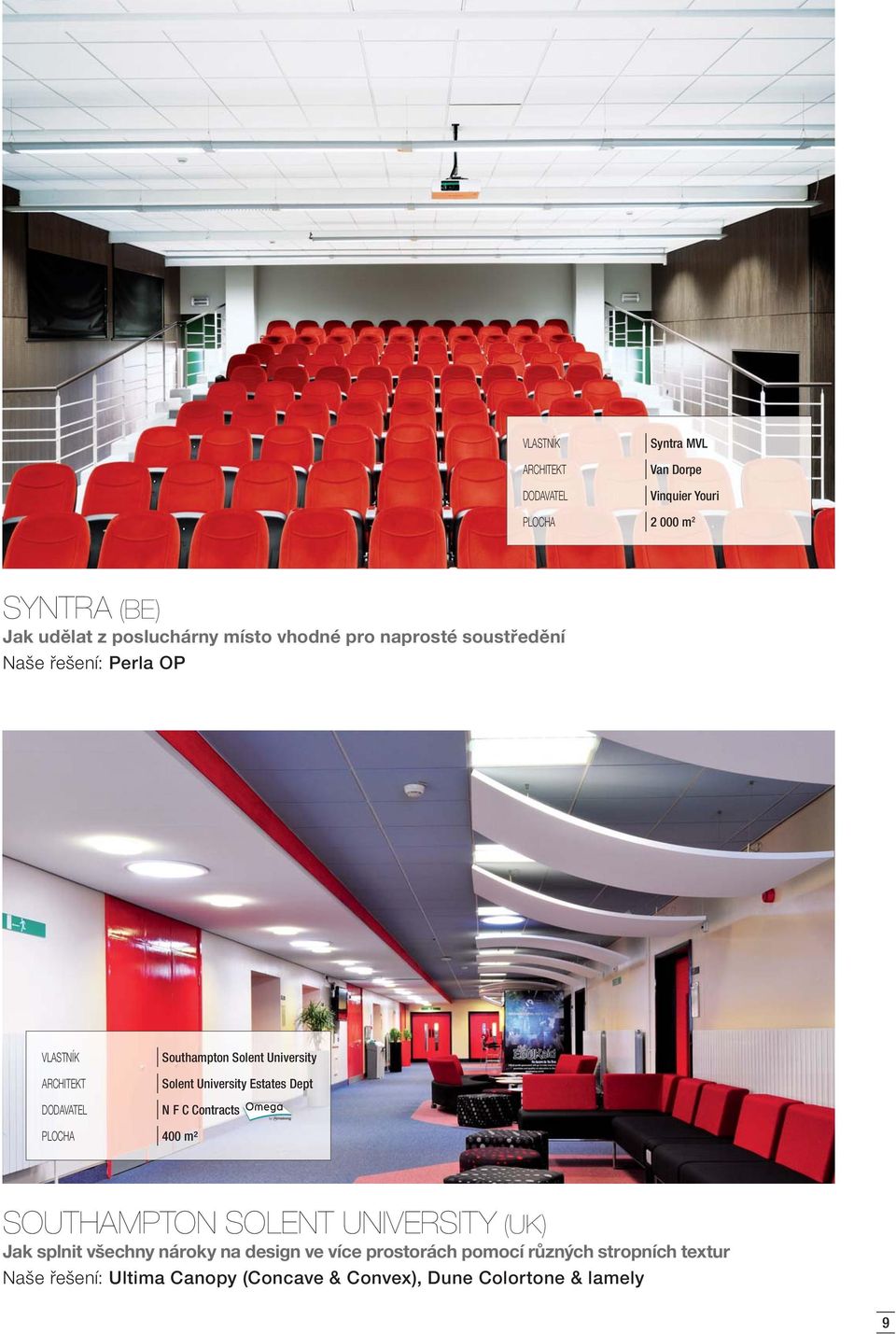

9 VLASTNÍK DODAVATEL Syntra MVL Van Dorpe Vinquier Youri PLOCHA m 2 SYNTRA (BE) Jak udělat z posluchárny místo vhodné pro naprosté soustředění Naše řešení: Perla OP VLASTNÍK DODAVATEL Southampton Solent University Solent University Estates Dept N F C Contracts PLOCHA 400 m² SOUTHAMPTON SOLENT UNIVERSITY (UK) Jak splnit všechny nároky na design ve více prostorách pomocí různých stropních textur Naše řešení: Ultima Canopy (Concave & Convex), Dune Colortone & lamely 9

10 ŠKOLSTVÍ, KOMPLEXNÍ ŘEŠENÍ! AKUSTICKÝ KOMFORT VIZUÁLNÍ KOMFORT BEZPEČNÉ A ZDRAVÉ PROSTŘEDÍ RECYKLOVANÝ OBSAH PRODUKT ABSORPCE ZVUKU (α w ) INDEX VÁHOVÉ REDUKCE ZVUKU (R w ) ZVUKOVÝ ÚTLUM Z MÍSTNOSTI DO MÍSTNOSTI (D n,f,w ) ODRAZIVOST SVĚTLA (%) ODOLNOST VŮČI POŠKRÁBÁNÍ OMYVATELNOST ODOLNOST EVROPSKÁ TŘÍDA VŮČI VLHKOSTI (% RH) REAKCE NA OHEŇ % ULTIMA 0,70 (H) 18 db 36 db 87 vlhkým hadrem 95 A2-s1,d0 44 ULTIMA OP 1,00 10 db 26 db 87 vlhkým hadrem 95 A2-s1,d0 42 ULTIMA db 0,65 (H) 21 db 40 db 87 vlhkým hadrem 95 A2-s1,d0 63 PERLA 0,65 (H) 18 db 36 db 86 vlhkým hadrem 95 A2-s1,d0 45 PERLA OP 0,95 10 db 25 db 86 vlhkým hadrem 95 A2-s1,d0 42 MINERAL MINERÁL PERLA db 0,60 (H) 21 db db 86 vlhkým hadrem 95 A2-s1,d0 63 COLORTONE NEEVA 1,00 7 db 24 db N/A 95 A1 48 SAHARA 0,55 17 db 35 db až 85 suchým hadrem 99 A2-s1,d0 48 SAHARA db 0,60 20 db 39 db 84 suchým hadrem 95 A2-s1,d0 59 SAHARA MAX 0,65 17 db 35 db 84 suchým hadrem 99 A2-s1,d0 48 COLORTONE DUNE 0,55 17 db 35 db N/A 95 A2-s1,d0 48 BIOGUARD ACOUSTIC(*)(**) 0,60 (H) 18 db 36 db 87 otíratelné 95 A2-s1,d0 53 EXTRA MIKROPERFORACE 0,55 (L) N/A 30 db 85 omyvatelné 95 A2-s2, d0 30 CANOPY CANOPY МЕТАЛЛ METAL PREMIUM B15 0,60 (H) N/A 41 db 75 omyvatelné 95 A2-s1,d0 25 BIOGUARD(**) 0,10 (L) N/A 44 db 90 čištění vodou pod vysokým tlakem 95 A2-s1,d0 25 ULTIMA CANOPY N/A N/A N/A 90 vlhkým hadrem 70 A2-s1,d0 44 OPTIMA CANOPY N/A N/A N/A 90 vlhkým hadrem 90 B-s1,d0 82 * Kvalita vzduchu: Bioguard Acoustic = ISO 5 / METAL BIOGUARD = ISO 3 ** Antimikrobiální úprava 10

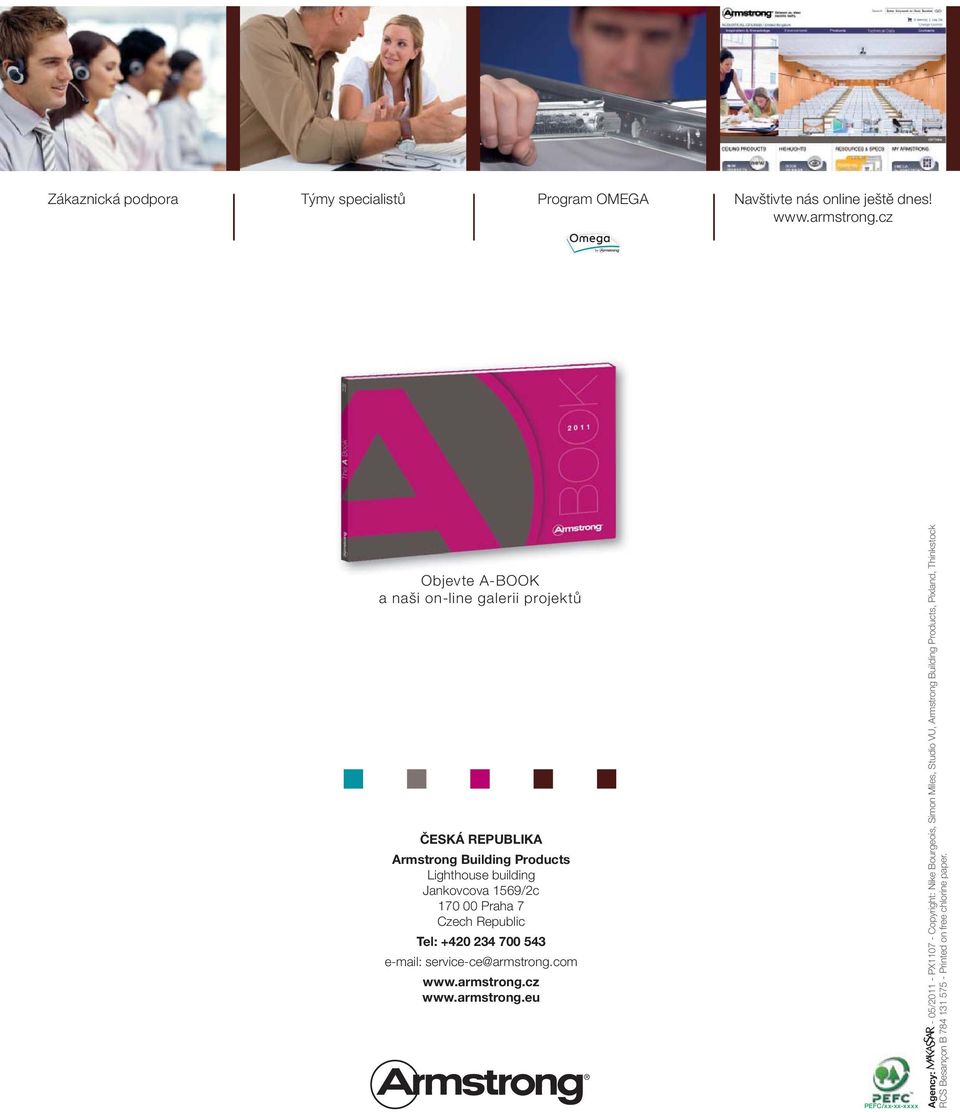

11 Zákaznická podpora Týmy specialistů Program OMEGA Navštivte nás online ještě dnes! Objevte A-BOOK a naši on-line galerii projektů ČESKÁ REPUBLIKA Armstrong Building Products Lighthouse building Jankovcova 1569/2c Praha 7 Czech Republic Tel: service-ce@armstrong.com PEFC/xx-xx-xxxx Agency: - 05/ PX Copyright: Nike Bourgeois, Simon Miles, Studio VU, Armstrong Building Products, Pixland, Thinkstock RCS Besançon B Printed on free chlorine paper.

12 OCHRANA ŽIVOTNÍHO PROSTŘEDÍ A INICIATIVY Významnou měrou jsou naše podhledové kazety vyráběny za použití recyklovaných surovin, mezi něž patří minerální vlna ze strusky, další druhy recyklované minerální vlny, recyklovaný papír a recyklované podhledové kazety. JE TO O VÝROBCÍCH, KTERÉ VYTVÁŘÍME Společnost Armstrong nabízí komplexní řadu řešení, která pokrývají každou stránku Vašich požadavků na interiéry budov, počínaje poradenstvím, a zaváděním na míru šitých návrhů konče. Ať už se jedná o práci nebo volný čas, nemocnice nebo učebny, vždy nabízíme pokroková řešení podhledů, která slouží a inspirují po celém světě. Ale naše atraktivní, vybroušené výrobky jsou pouze součástí celého příběhu... Volba těch správných surovin Minerální vlna Jíl Papír Zaručujeme, že suroviny použité v podhledech společnosti Armstrong jsou obnovitelné a hojně se vyskytující - jako například biologicky odbouratelná minerální vlna, perlit, přírodní škrob, recyklovaný papír či recyklované kazety a jíl. Ve skutečnosti jsou mnohé z našich kazet vyrobeny z recyklovaných surovin. A přirozeně žádný z našich výrobků pro podhledy neobsahuje osinek (asbest). RECYKLOVANÝ OBSAH VYPOČÍTANÝ DLE NORMY ISO Recyklovaný Product Range obsah Recyklovaný obsah Minerál BIOGUARD řada SAHARA řada HYDROBOARD 52% až 59% 20% Metal Extra Mikroperforací PERLA OP 42% Canopy řada 30% PERLA db 63% OPTIMA CANOPY 82% ULTIMA OP 42% ULTIMA CANOPY 44% ULTIMA db 63%

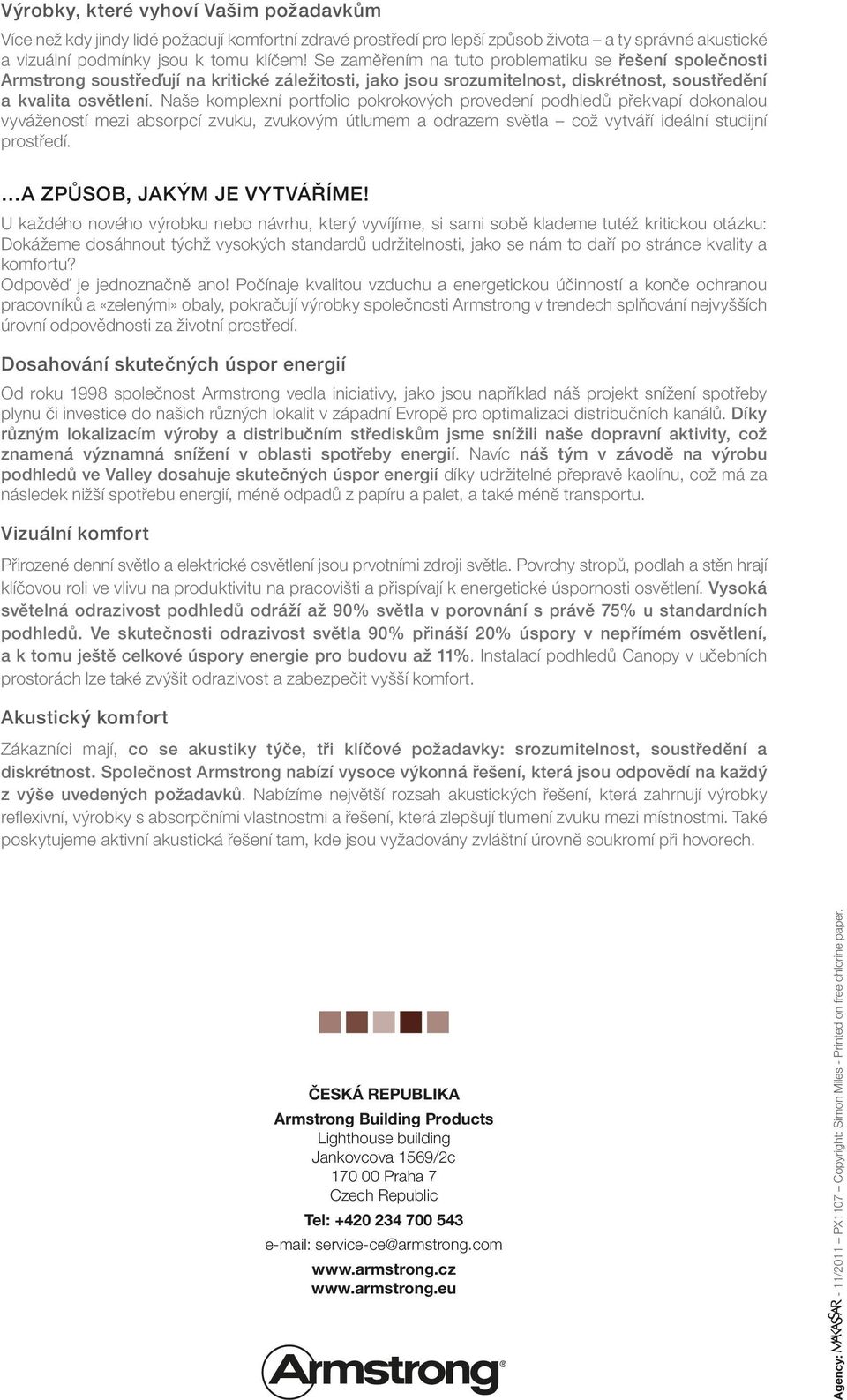

13 Výrobky, které vyhoví Vašim požadavkům Více než kdy jindy lidé požadují komfortní zdravé prostředí pro lepší způsob života a ty správné akustické a vizuální podmínky jsou k tomu klíčem! Se zaměřením na tuto problematiku se řešení společnosti Armstrong soustřeďují na kritické záležitosti, jako jsou srozumitelnost, diskrétnost, soustředění a kvalita osvětlení. Naše komplexní portfolio pokrokových provedení podhledů překvapí dokonalou vyvážeností mezi absorpcí zvuku, zvukovým útlumem a odrazem světla což vytváří ideální studijní prostředí. A ZPŮSOB, JAKÝM JE VYTVÁŘÍME! U každého nového výrobku nebo návrhu, který vyvíjíme, si sami sobě klademe tutéž kritickou otázku: Dokážeme dosáhnout týchž vysokých standardů udržitelnosti, jako se nám to daří po stránce kvality a komfortu? Odpověď je jednoznačně ano! Počínaje kvalitou vzduchu a energetickou účinností a konče ochranou pracovníků a «zelenými» obaly, pokračují výrobky společnosti Armstrong v trendech splňování nejvyšších úrovní odpovědnosti za životní prostředí. Dosahování skutečných úspor energií Od roku 1998 společnost Armstrong vedla iniciativy, jako jsou například náš projekt snížení spotřeby plynu či investice do našich různých lokalit v západní Evropě pro optimalizaci distribučních kanálů. Díky různým lokalizacím výroby a distribučním střediskům jsme snížili naše dopravní aktivity, což znamená významná snížení v oblasti spotřeby energií. Navíc náš tým v závodě na výrobu podhledů ve Valley dosahuje skutečných úspor energií díky udržitelné přepravě kaolínu, což má za následek nižší spotřebu energií, méně odpadů z papíru a palet, a také méně transportu. Vizuální komfort Přirozené denní světlo a elektrické osvětlení jsou prvotními zdroji světla. Povrchy stropů, podlah a stěn hrají klíčovou roli ve vlivu na produktivitu na pracovišti a přispívají k energetické úspornosti osvětlení. Vysoká světelná odrazivost podhledů odráží až 90% světla v porovnání s právě 75% u standardních podhledů. Ve skutečnosti odrazivost světla 90% přináší 20% úspory v nepřímém osvětlení, a k tomu ještě celkové úspory energie pro budovu až 11%. Instalací podhledů Canopy v učebních prostorách lze také zvýšit odrazivost a zabezpečit vyšší komfort. Akustický komfort Zákazníci mají, co se akustiky týče, tři klíčové požadavky: srozumitelnost, soustředění a diskrétnost. Společnost Armstrong nabízí vysoce výkonná řešení, která jsou odpovědí na každý z výše uvedených požadavků. Nabízíme největší rozsah akustických řešení, která zahrnují výrobky reflexivní, výrobky s absorpčními vlastnostmi a řešení, která zlepšují tlumení zvuku mezi místnostmi. Také poskytujeme aktivní akustická řešení tam, kde jsou vyžadovány zvláštní úrovně soukromí při hovorech. Česká Republika Armstrong Building Products Lighthouse building Jankovcova 1569/2c Praha 7 Czech Republic Tel: service-ce@armstrong.com Agency: - 11/2011 PX1107 Copyright: Simon Miles - Printed on free chlorine paper.

14 AKUSTICKÝ KOMFORT, POCIT POHODY, BEZPEČÍ... VLASTNOSTI PODHLEDŮ ŠITÉ NA MÍRU AKUSTICKÉ vlastnosti, ODRAZIVOST SVĚTLA, ČIŠTĚNÍ a DESINFEKCE jsou stejně jako POŽÁRNÍ ODOLNOST nejdůležitější faktory při volbě systému podhledů pro sektor školství. Akustické vlastnosti Uživatel prostoru, ať už v učebně, knihovně nebo v jiném prostředí, požaduje: Srozumitelnost - slyšet a být slyšen Diskrétnost - nebýt slyšitelný Soustředění - nebýt vyrušován Optimálního akustického klimatu je dosaženo správnou kombinací absorpce zvuku a zvukového útlumu, a může být doplňováno také používáním aktivní akustiky. Odrazivost světla Vysoká odrazivost světla od zavěšených stropních podhledů může významně přispívat k udržování správných úrovní osvětlení ve všech vnitřních prostředích, a napomáhat snižování nadměrné spotřeby elektrické energie. Společnost Armstrong provádí rozsáhlá testování tepelné vodivosti na široké škále svých výrobků v souladu s EN ISO a 3 (dle specifikací v EN 13964) a ASTM E1477 v akreditovaných laboratořích třetích stran. Hodnoty světelné odrazivosti uvedené v naší literatuře byly určeny těmito zkouškami. Odolnost vůči vlhkosti Instalace podhledů stále více čelí nárokům vlhkého prostředí, jako jsou programy rychlodrah, budovy se střídavým ohříváním a ochlazováním, prostory s vysokou koncentrací osob, konstrukce otevřené do vnějšího prostředí apod. Pro splnění těchto požadavků společnost Armstrong nabízí v širokém rozsahu standardní výrobky, vhodné pro instalaci v podmínkách relativní vlhkosti až 99 %, stejně jako specializované výrobky, které jsou vynikající v extrémních podmínkách až do relativní vlhkosti 100 %. Recyklovaný obsah Výrobky společnosti Armstrong jsou vyráběny za použití různých recyklovaných surovin. Recyklovaný obsah je uveden v naší literatuře dle ISO 14021:2004.

15 Čištění Četnost a způsob čištění podhledu se mění od jedné aplikace ke druhé. Veškeré výrobky lze čistit přinejmenším suchým hadrem nebo vysavačem. Kvalita vzduchu Společnost Armstrong nabízí velké množství řešení kazet a rastrů pro omezení množství částic nesených vzduchem v kuchyních a prostorách s vysokou vlhkostí vzduchu. Tyto výrobky jsou testovány dle ISO Antimikrobiální provedení Kontrola bio-kontaminace je v sektoru školství základ, zejména pak v kuchyních. Podhledy společnosti Armstrong nepodporují rozvoj hub, plísní nebo kvasinek a výrobky lze použít v jakékoli obecné oblasti. Bioguard nátěr společnosti Armstrong zmenšuje velikost kolonií virulentních kmenů bakterií, plísní a kvasinek. Tuto konečnou povrchovou úpravu lze čistit a desinfikovat. Reakce na oheň Národní předpisy týkající se budov (pokud je lze uplatnit) vyžadují, aby budovy splňovaly provedení v příslušné Evropské třídě reakce na požár v závislosti na oblasti použití. Výrobky společnosti Armstrong byly testovány podle harmonizovaných evropských standardů a splňují minimální kritéria na provedení. Většina výrobků společnosti Armstrong byla testována po stránce požární odolnosti provedení pod různými konstrukcemi podlaží. 15 let záruka Doživotní záruka 15 let záruka Společnost Armstrong World Industries ručí za to, že výrobky určené do prostředí s relativní vlhkostí 95 % jsou bez materiálových nebo výrobních vad po dobu 15 let od data instalace materiálu. Kontaktujte prosím technické oddělení pro bližší informace. Doživotní záruka Díky výsledkům dlouhodobého vývoje a vylepšování našich produktů Vám můžeme nabídnout novou doživotní záruku na řady SAHARA, SAHARA db a SAHARA MAX (výrobky určené do prostředí s relativní vlhkostí 99 %). Kontaktujte prosím technické oddělení pro bližší informace. Česká Republika Armstrong Building Products Lighthouse building Jankovcova 1569/2c Praha 7 Czech Republic Tel: service-ce@armstrong.com Agency: - 11/2011 PX1107 Copyright: Nike Bourgeois - Printed on free chlorine paper.
