HW 25. návod k montáži a nastavení

Rozměr: px
Začít zobrazení ze stránky:

Download "HW 25. návod k montáži a nastavení"

Transkript

1 HW 25 návod k montáži a nastavení

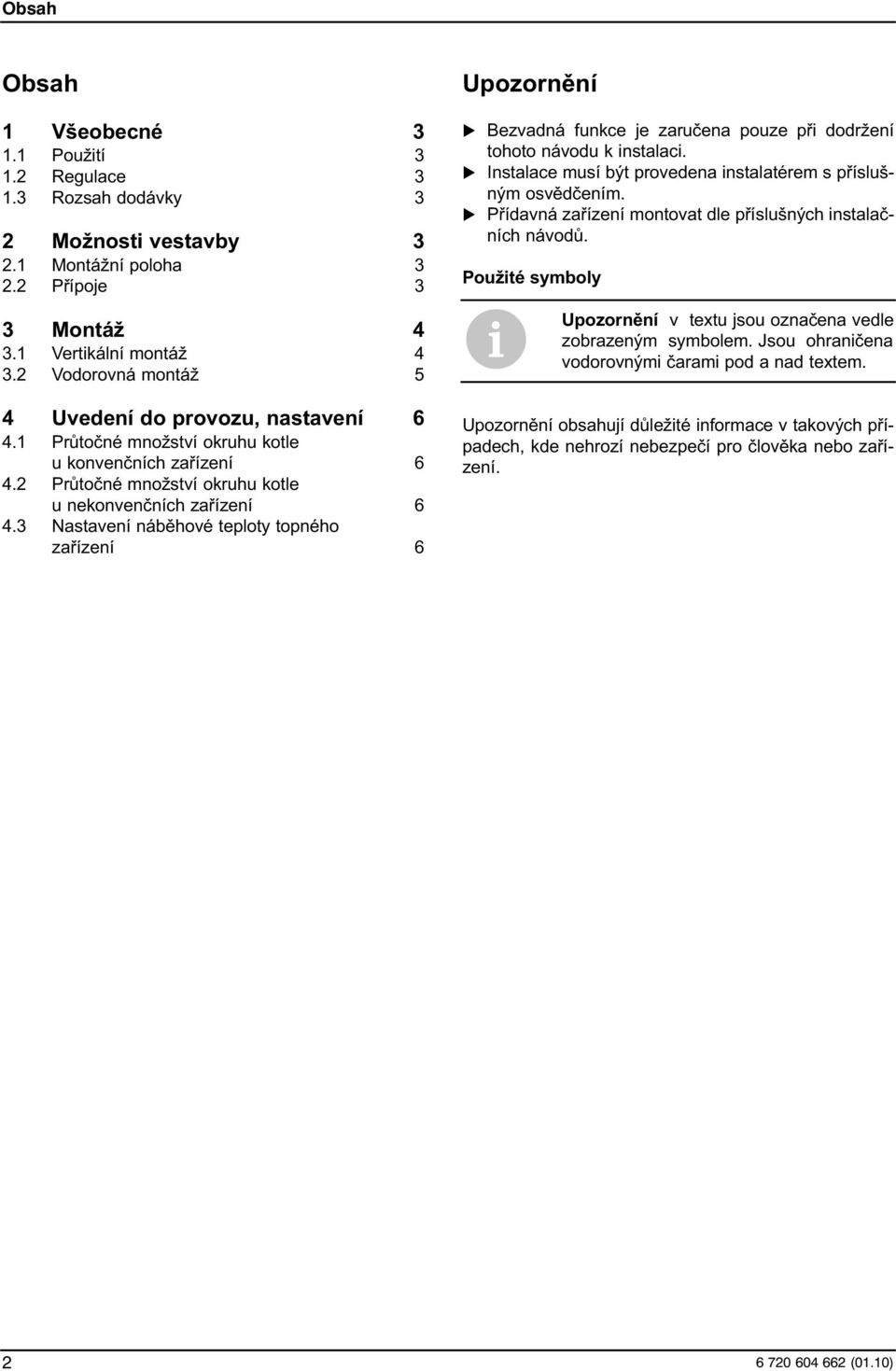

2 Obsah Obsah 1 Všeobecné 1.1 Použití 1.2 Regulace 1. Rozsah dodávky 2 Možnosti vestavby 2.1 Montážní poloha 2.2 Pøípoje Montáž 4.1 Vertikální montáž 4.2 Vodorovná montáž 5 4 Uvedení do provozu, nastavení Prùtoèné množství okruhu kotle u konvenèních zaøízení Prùtoèné množství okruhu kotle u nekonvenèních zaøízení 6 4. Nastavení nábìhové teploty topného zaøízení 6 Upozornìní u Bezvadná funkce je zaruèena pouze pøi dodržení tohoto návodu k instalaci. u Instalace musí být provedena instalatérem s pøíslušným osvìdèením. u Pøídavná zaøízení montovat dle pøíslušných instalaèních návodù. Použité symboly Upozornìní v textu jsou oznaèena vedle zobrazeným symbolem. Jsou ohranièena vodorovnými èarami pod a nad textem. Upozornìní obsahují dùležité informace v takových pøípadech, kde nehrozí nebezpeèí pro èlovìka nebo zaøízení (01.10)

3 Všeobecné 1 Všeobecné 1.1 Použití Hydraulická výhybka pro plynové závěsné kotle do jmenovitého tepelného výkonu 25 kw slouží k oddělení topného okruhu od okruhu kotle. Hydraulické rozpojení má vždy smysl v těchto případech: při nepatrném obsahu vody v kotli, pokud je průtočné množství větší než maximální dovolený průtok topného tělesa, když je k topnému tělesu připojeno více topných okruhů (např. radiátory a podlahové topení). Hydraulická výhybka funguje pouze ve spojení s čerpadlem okruhu kotle (u plynových závěsných kotlů již zabudované) a přídavným čerpadlem topného okruhu. 1.2 Regulace Regulace topného zařízení vybaveného hydraulickou výhybkou může být prováděno pouze originálními ekvitermně řízenými regulátory. 1. Rozsah dodávky Legenda k obr. 1: 1 hydraulická výhybka s ochrannými kryty míst připojení 2 vyrovnávací ventil (Taco-Setter) oboustranná vsuvka " - 1" 4 vlnitá trubka z ušlechtilé oceli DN 20 5 vkládací kroužek 6 přesuvná matice 7 izolace trubky 8 T-díl s ponorným pouzdrem 9 NTC čidlo náběhu s kabelem 10 nástěnný držák 11 šrouby a hmoždinky pro montáž na stěnu krytky trubkové izolace těsnící kroužek 2 Možnosti vestavby 2.1 Montážní poloha Hydraulická výhybka má být přednostně zabudována ve svislé poloze, aby bylo dosaženo teplotního vrstvení a tím tepelného oddělení náběhového a vratného potrubí. u svislá vestavba : náběh montovat nahoru (upřednostněná svislá montážní poloha: obr. 2) Při nedostatku místa může být hydraulická výhybka také umístěna vodorovně pod závěsnými kotli zavěšenými na zdi. u vodorovná vestavba: okruh kotle namontovat nahoru (obr. ). 2.2 Přípoje Připojovací hrdla hydraulické výhybky: obr. 4 Hydraulická výhybka je vybavena následujícími přípoji pro: náběh topného okruhu, G1" s převlečnou maticí (HV) vratný okruh topení, G1" (HR) náběh okruhu kotle, G1 (KV) vratný okruh kotle, G1 s převlečnou maticí (KR) přídavnou expansní nádobu (není součástí dodávky), Rp " (d) odvzdušnění (není součástí dodávky), Rp 1/2" (c) výpus (není součástí dodávky), Rp 1/2" (e). Poslední tři uvedené přípoje jsou opatřeny ochrannými krytkami. u Pokud tyto přípoje nejsou používány, nahradit krytky zátkami 1", resp. " (01.10)

4 Montáž Montáž.1 Vertikální montáž u Na hydraulickou výhybku (1) namontovat držáky pro uchycení na zdi (10) (obr. 5). u Hydraulickou výhybku (1) s držáky (10) přiložit dle montážní polohy ke zdi a označit upevňovací body. u Ponechat dostatečný prostor pro vyrovnávací ventil (2) (Taco-Setter) a propojení vlnité trubky z ušlechtilé oceli k topnému zařízení. Montážní rozměry (obr. 2). u Vyvrtat upevňovací body. u Namontovat hydraulickou výhybku (1) na ze. u T-díl (8) a těsnící kroužek () pro NTC náběhu namontovat na přípojku náběhu topného okruhu. u Vyrovnávací ventil (2) (Taco-Setter) a těsnící kroužek () namontovat na přípojku vratného potrubí okruhu kotle. U vyrovnávacího ventilu (2) dbát na směr průtoku (14) (obr 6). u Utěsnit /4" závit oboustranných vsuvek () a pak zašroubovat do průchozích kohoutů (příslušenství č. 528/1 resp. 224) (obr. 7). u Změřit délky L 1 /L 2 vlnitých trubek (4) potřebné pro připojení topného zařízení (obr. 11). u Trubkořezem nebo pilkou na kov seříznout vlnitou trubku (4) (v důlu vlny) na potřebnou délku a odstranit otřepy (obr. 8). u Nasadit převlečnou matici (6) vždy jen na jednu stranu vlnitých trubek vložit vkládací kroužek (5) do prvního důlu vlny a kroužek stlačit (obr. 9). u Převlečnou matici (6) nasunout přes vkládací kroužek (5) a našroubovat - nejprve bez těsnícího kroužku, aby se vytvořila těsnící plocha (obr. 10) - pevně na příslušný připojovací závit okruhu kotle (obr. 11). u Seříznout izolaci trubky (7) na délku vlnité trubky (4). u Izolaci trubky (7) opatřenou dvěma kryty konců () nasunout z druhého konce na vlnitou trubku. Rovněž nasadit převlečnou matici (6), vložit do prvního důlu vlny vkládací kroužek (5) a tento stlačit. Tuto stranu našroubovat - nejprve bez těsnícího kroužku, aby se vytvořila těsnící plocha - pevně na příslušný připojovací závit okruhu kotle (obr. 11). u Šroubové spoje opět rozpojit, do každé přípojky vložit těsnící kroužek () a spoje utáhnout (obr. 11). u Přípojky náběhu a vratného potrubí topení hydraulické výhybky propojit dle schématu s topným okruhem (obr. ). K připojení následujícího příslušenství použít spojovací sadu č. 75 (obj. č ): - připojovací skupina pro nesmíšený topný okruh AG 2-1, - připojovací skupina pro smíšený topný okruh AG -1, - 2 násobný rozdělovač topného okruhu AG násobný rozdělovač topného okruhu AG 9-1. u Otvory pro odvzdušnění (c) a vypouštění (e) při nepoužití uzavřít 1/2" zátkou (není součástí dodávky (obr. ). Dimenzování eventuálně potřebné expanzní nádoby. Kontrola nutného vyrovnávacího množství dle DIN 4807 je potřebná, zejména u topných zařízení s velkým obsahem vody. U plynových závěsných kotlů je expansní nádoba již zabudována (velikost této expansní nádoby je třeba vyčíst z návodu k instalaci závěsných plynových kotlů). u Když je třeba přídavná expansní nádoba, tuto připojit k hrdlu (d) (obr. ). u Jinak: hrdlo (d) uzavříz zátkou " (není součástí dodávky) (obr. ). Připojení NTC náběhu Čidla náběhu, které jsou součástí dodávky regulátoru TA 21 A a TA 2 A nesmějí být použity. u Na NTC náběhu (9) nasunout kabel. Používat pouze kabel a NTC náběhu přiložené k HW 25. u NTC náběhu (9) zasunout do ponorného pouzdra T-dílu (8). u Kabel NTC náběhu vložit do drážky pojistné zátky. u Pojistnou zátku lehce stlačit a zasunout na doraz do ponorného pouzdra (obr. 14). u Kabel NTC náběhu (9) připojit k regulátoru dle návodu k montáži a obsluze regulátoru. u Kabel případně navinout a upevnit (01.10)

5 Montáž.2 Horizontální montáž u Na hydraulickou výhybku (1) namontovat držáky pro uchycení na zdi (10) (obr. 15). u Hydraulickou výhybku (1) s držáky (10) přiložit dle montážní polohy ke zdi a označit upevňovací body. u Ponechat dostatečný prostor pro vyrovnávací ventil (2) (Taco-Setter) a propojení vlnité trubky z ušlechtilé oceli k topnému zařízení. Montážní rozměry (obr. ). u Vyvrtat upevňovací body. u Namontovat hydraulickou výhybku (1) na ze. u T-díl (8) a těsnící kroužek () pro NTC náběhu namontovat na přípojku náběhu topného okruhu (obr. 6). u Vyrovnávací ventil (2) (Taco-Setter) a těsnící kroužek () namontovat na přípojku vratného potrubí okruhu kotle. U vyrovnávacího ventilu (2) dbát na směr průtoku (14) (obr. 6). u Utěsnit /4" závit oboustranných vsuvek () a pak zašroubovat do průchozích kohoutů (příslušenství č. 528/1 resp. 224) (obr. 7). u Změřit délky L /L 4 vlnitých trubek (4) potřebné pro připojení topného zařízení (viz. obr. 16). u Trubkořezem nebo pilkou na kov seříznout vlnité trubky (4) (v důlu vlny) na potřebnou délku a odstranit otřepy (obr. 8). u Nasadit převlečnou matici (6) vždy jen na jednu stranu vlnitých trubek vložit vkládací kroužek (5) do prvního důlu vlny a kroužek stlačit (obr. 9). u Převlečnou matici (6) nasunout přes vkládací kroužek (5) a našroubovat - nejprve bez těsnícího kroužku, aby se vytvořila těsnící plocha (obr. 10) - pevně na příslušný připojovací závit okruhu kotle (obr. 16). u Seříznout izolaci trubky (7) na délku vlnité trubky (4) (viz. obr. 10). u Izolaci trubky (7) opatřenou dvěma kryty konců () nasunout z druhého konce na vlnitou trubku. Rovněž nasadit převlečnou matici (6), vložit do prvního důlu vlny vkládací kroužek (5) a tento stlačit. Tuto stranu našroubovat - nejprve bez těsnícího kroužku (viz. obr. 16), aby se vytvořila těsnící plocha - pevně na příslušný připojovací závit okruhu kotle (viz. obr. 10). u Šroubové spoje opět rozpojit, do každé přípojky vložit těsnící kroužek () a spoje utáhnout. u Přípojky náběhu a vratného potrubí topení hydraulické výhybky propojit dle schématu s topným okruhem (obr. ). u K připojení následujícího příslušenství použít spojovací sadu č. 75 (obj. č ): - připojovací skupina pro nesmíšený topný okruh AG 2-1, - připojovací skupina pro smíšený topný okruh AG -1, - 2 násobný rozdělovač topného okruhu AG násobný rozdělovač topného okruhu AG 9-1. u Otvory pro odvzdušnění (c) a vypouštění (e) při nepoužití uzavřít 1/2" zátkou (není součástí dodávky (obr. ). Dimenzování eventuálně potřebné expanzní nádoby. Kontrola nutného vyrovnávacího množství dle DIN 4807 je potřebná, zejména u topných zařízení s velkým obsahem vody. U plynových závěsných kotlů je expansní nádoba již zabudována (velikost této expansní nádoby je třeba vyčíst z návodu k instalaci závěsných plynových kotlů). u Když je třeba přídavná expansní nádoba, tuto připojit k hrdlu (d) (obr. ). u Jinak: hrdlo (d) uzavříz zátkou " (není součástí dodávky) (obr. ). Připojení NTC náběhu Čidla náběhu, které jsou součástí dodávky regulátoru TA 21 A a TA 2 A nesmějí být použity. u Na NTC náběhu (9) nasunout kabel. Používat pouze kabel a NTC náběhu přiložené k HW 25. u NTC náběhu (9) zasunout do ponorného pouzdra T-dílu (8). u Kabel NTC náběhu vložit do drážky pojistné zátky. u Pojistnou zátku lehce stlačit a zasunout na doraz do ponorného pouzdra (obr. 14). u Kabel NTC náběhu (9) připojit k regulátoru dle návodu k montáži a obsluze regulátoru (obr. 14). u Kabel případně navinout a upevnit (obr. 14) (01.10) 5

6 Uvedení do provozu, nastavení 4 Uvedení do provozu, nastavení u Zařízení naplnit a odvzdušnit. u Topné zařízení uvést do provozu dle návodu k instalaci. 4.1 Průtočné množství okruhu kotle u konvenčních zařízení Nastavení správného průtočného množství okruhu kotle by mělo být provedeno ihned po uvedení do provozu, poněvadž průzor vyrovnávacího ventilu může být při provozu znečištěn. Ke stanovení potřebného průtočného množství okruhu kotle u kondenzačních zařízení slouží následující vzorec:.. V KK = V HK. f. V. KK průtočné množství okruhu kotle V HK průtočné množství topného okruhu f udává poměr mezi průtočným množstvím okruhu kotle a topného okruhu Faktor f je stanoven dle následující tabulky: max. náběhová teplota topného okruhu > 80 C všechny teplotní rozdíly 1 < 80 C rozdíl teplot mezi náběhovým a vratným potrubím topného okruhu t 20 K 0,7 15 K 0,6 10 K 0,5 Faktor f Příklad. stanovení průtočného množství okruhu kotle V KK u Při seřízení musí být v chodu čerpadlo okruhu kotle. Hořák však nemusí být v provozu. u Šroubovákem pootočit stavěcí šroub (16) tak, aby bylo nastaveno vypočtené průtočné množství okruhu kotle VKK (obr. 17: plovák (15), indikační hrana (14)): - zářez stavěcího šroubu (16) v poloze 6 = ventil plně otevřen, - zářez stavěcího šroubu (16) v poloze 0 = ventil uzavřen Při plném otevření vyrovnávacího ventilu v poloze 6 je dosaženo maximálního. možného průtočného množství okruhu kotle V KK, který již nemůže být zvýšen. Správným. seřízením průtočného množství okruhu kotle (V KK ) je v daném případě zamezeno zvýšení teploty ve vratném potrubí a tím zhoršení účinnosti u kondenzačních zařízení. 4.2 Průtočné množství okruhu kotle u nekonvenčních zařízení u Vyrovnávací ventil (2) plně otevřít (poloha 6). 4. Nastavení náběhové teploty topného zařízení Náběhová teplota okruhu kotle musí být přizpůsobena. Pro správnou funkci je třeba max. náběhovou teplotu okruhu topení nastavit o cca. 10 K vyšší, než stanovil výpočet potřeby tepla pro daný případ. Pro přiblížení může být otočný knoflík k seřízení max. teploty topného zařízení nastaven o jednu hodnotu výše. Přesné údaje k nastavení max. náběhové teploty jsou uvedeny v návodu k instalaci topného zařízení. Výchozí údaje:. průtočné množství v topném okruhu V HK = 24 l/min max. náběhová teplota topného okruhu = 40 C rozdíl teplot mezi náběhovým a vratným potrubím topného okruhu (daný případ) t = 15 K faktor f = 0,6 (viz. horní tabulka). V KK = 24 l/min 0,6 = 14,4 l/min u Průtok vyrovnávacího ventilu (2) (Taco - Setter) musí být nastaven na 14,4 l/min (01.10)

7 Příloha Pøíloha x 9x 260 4x x x 5 6x obr.1 HV 850 min. 250 KV min. 515 L1 L2 50 KV KR HR KR min. 25 HV HR /O obr.2 obr (01.10) 7

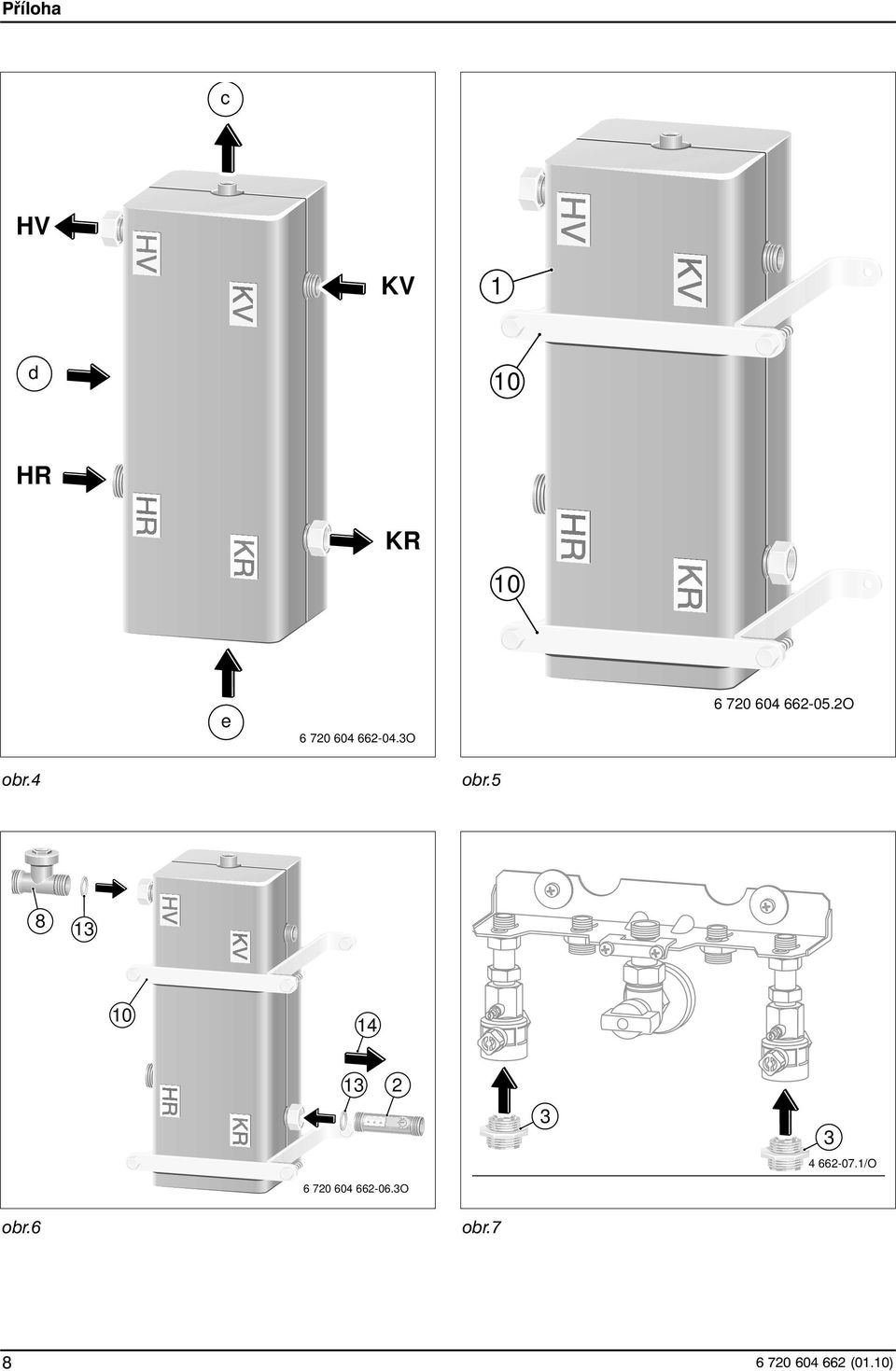

8 Příloha c HV KV 1 d 10 HR KR 10 e O O obr.4 obr /O O obr.6 obr (01.10)

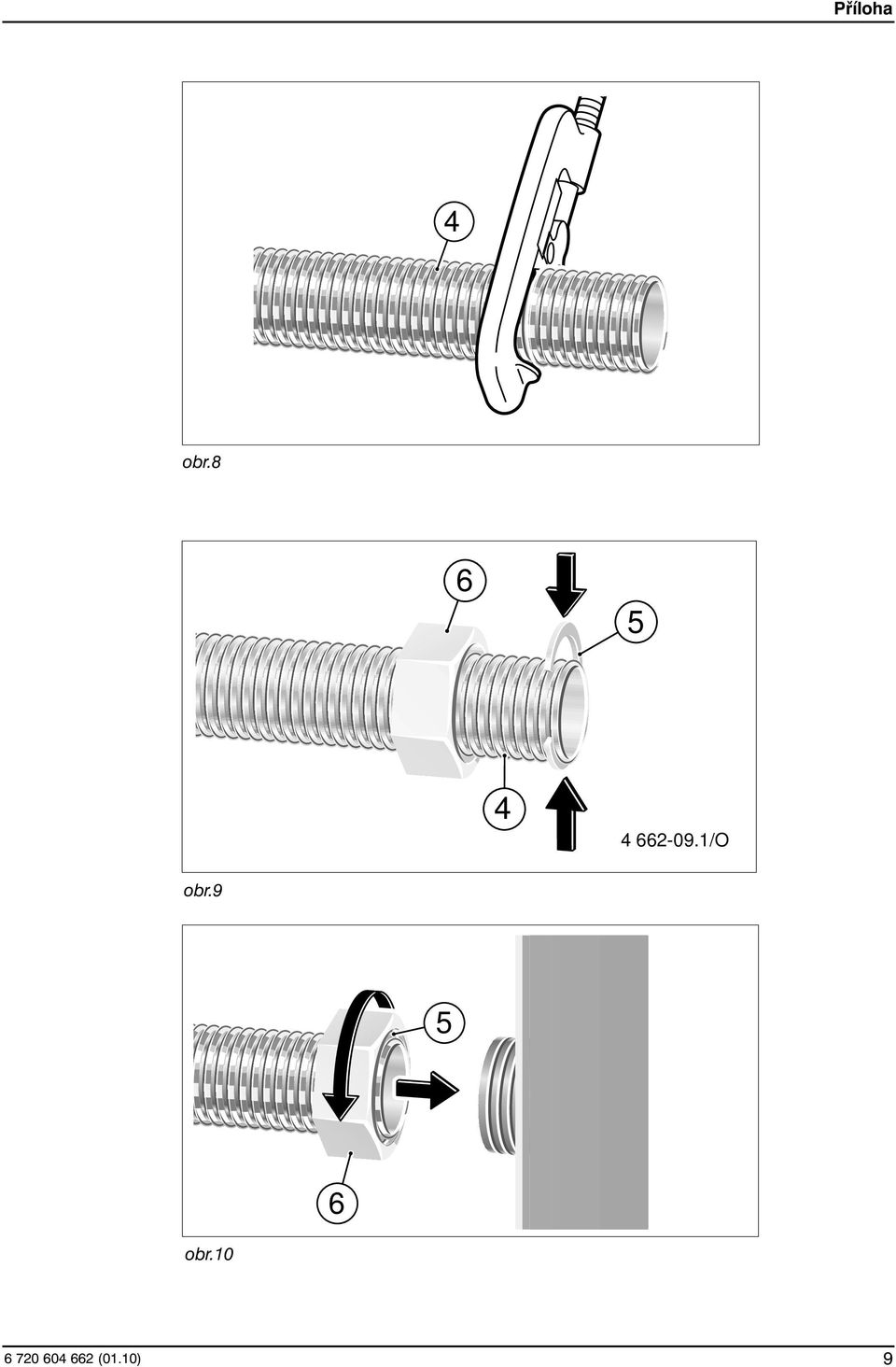

9 Příloha 4 obr /O obr obr (01.10) 9

10 Příloha c 7 L1 7 d L O obr.11 e O obr O obr. 8 obr (01.10)

11 Příloha obr.15 7 L 7 L4 obr l/min obr (01.10) 11

12 Zastoupení pro Českou republiku: Robert Bosch odbytová společnost s r.o. divize Junkers Pod Višňovkou 25/ Praha 4 - Krč Tel.: (02) Fax: (02) junkers.cz@bosch.com Internet: (01.10) Cz
