1 Seznam sortimentu 2015

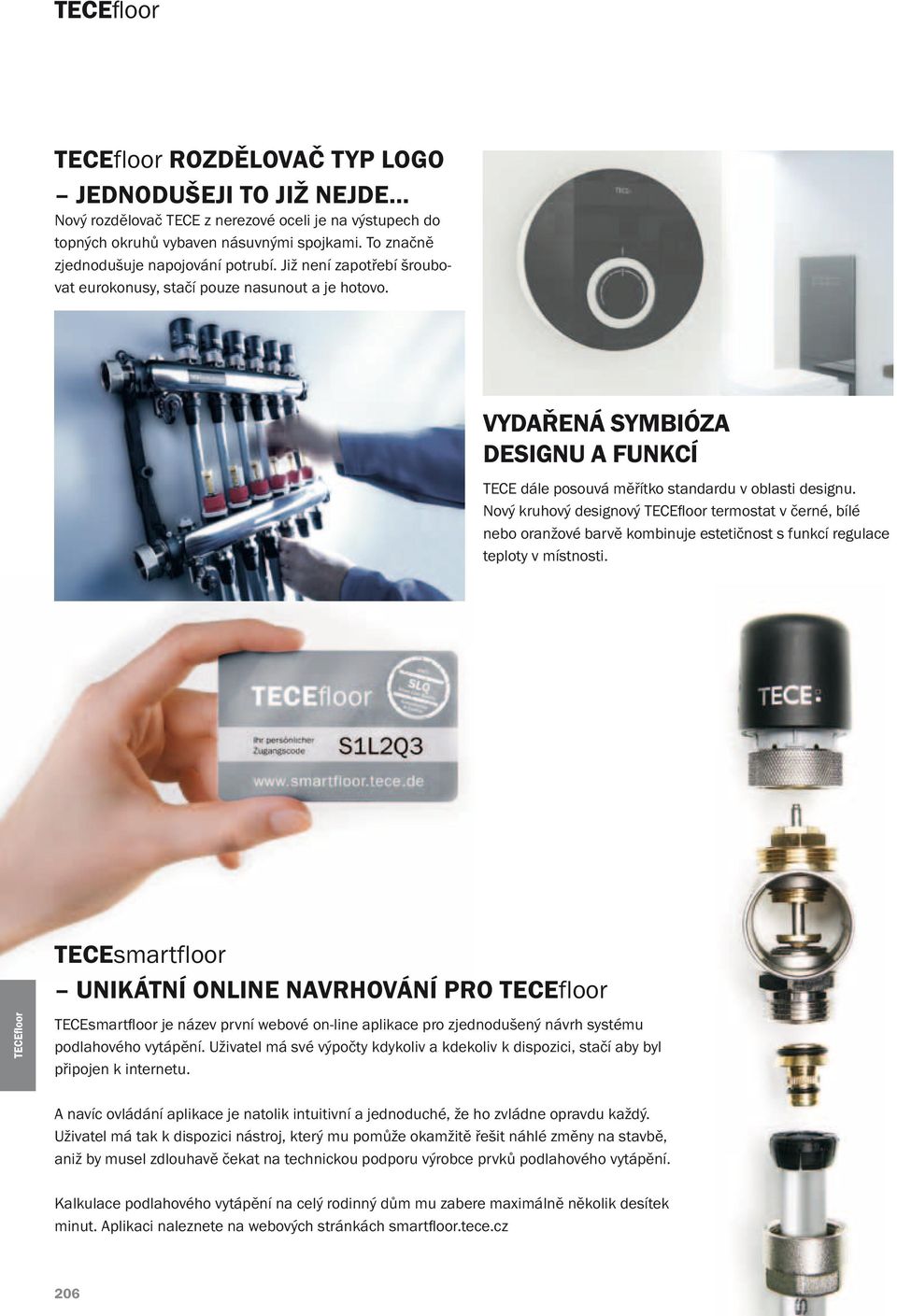

2 ROZDĚLOVAČ TYP LOGO JEDNODUŠEJI TO JIŽ NEJDE Nový rozdělovač TECE z nerezové oceli je na výstupech do topných okruhů vybaven násuvnými spojkami. To značně zjednodušuje napojování potrubí. Již není zapotřebí šroubovat eurokonusy, stačí pouze nasunout a je hotovo. VYDAŘENÁ SYMBIÓZA DESIGNU A FUNKCÍ TECE dále posouvá měřítko standardu v oblasti designu. Nový kruhový designový termostat v černé, bílé nebo oranžové barvě kombinuje estetičnost s funkcí regulace teploty v místnosti. TECEsmartfloor UNIKÁTNÍ ONLINE NAVRHOVÁNÍ PRO TECEsmartfloor je název první webové on-line aplikace pro zjednodušený návrh systému podlahového vytápění. Uživatel má své výpočty kdykoliv a kdekoliv k dispozici, stačí aby byl připojen k internetu. A navíc ovládání aplikace je natolik intuitivní a jednoduché, že ho zvládne opravdu každý. Uživatel má tak k dispozici nástroj, který mu pomůže okamžitě řešit náhlé změny na stavbě, aniž by musel zdlouhavě čekat na technickou podporu výrobce prvků podlahového vytápění. Kalkulace podlahového vytápění na celý rodinný dům mu zabere maximálně několik desítek minut. Aplikaci naleznete na webových stránkách smartfloor.tece.cz 206

3 obsah Strana Potrubí Adaptéry Montážní systémy Rozdělovače Regulace Příslušenství XXX XXX XXX XXX XXX XXX Dodací jednotka 1 (DU1) nelze měnit z technických důvodů. 207

4 potrubí SLQ PE-RT typ 2 potrubí pro podlahové topení Celoplastové potrubí pro podlahové topení v souladu s DIN 16833/16834 z materiálu PE-RT typ 2 (vyšší hustota a lepší odolnost vůči vnitřnímu tlaku). SLQ kontrola kvality a kompatibility, EVOH kyslíková bariéra v souladu s DIN Klasifikace dle EN ISO : Dim třída 4: 10 bar, Tmax 70 C/třída 5: 8 bar, Tmax 90 C Dim třída 4: 8 bar, Tmax 70 C/třída 5: 8 bar, Tmax 90 C Dim třída 4: 8 bar, Tmax 70 C/třída 5: 6 bar, Tmax 90 C Dim třída 4: 6 bar, Tmax 70 C/třída 5: 6 bar, Tmax 90 C DU mm m 1800 m 3600 m 14 2 mm m 1800 m 3600 m 16 2 mm m 1200 m 2400 m 16 2 mm m 1500 m 3000 m 16 2 mm m 1200 m 2400 m 17 2 mm m 840 m 1680 m 17 2 mm m 1200 m 2400 m 17 2 mm m 1120 m 2240 m 20 2 mm m 900 m 1800 m 20 2 mm m 2400 m SLQ PE-Xc potrubí pro podlahové topení Celoplastové potrubí pro podlahové topení v souladu s DIN 16892/16893 vyrobené z vysokohustotního, elektromagnetickým zářením síťovaného polyetylenu. Výsledkem síťování řetězců molekul je vyloučeno zvětšování trhlin a rýh. SLQ kontrola kvality a kompatibility, EVOH kyslíková bariéra v souladu s DIN Klasifikace dle ČSN EN ISO : Dim třída 4: 10 bar, T max 70 C/třída 5: 10 bar, T max 90 C Dim třída 4: 10 bar, T max 70 C/třída 5: 8 bar, T max 90 C Dim třída 4: 10 bar, T max 70 C/třída 5: 8 bar, T max 90 C DU mm m 1800 m 3600 m 14 2 mm m 1800 m 3600 m 16 2 mm m 1200 m 2400 m 16 2 mm m 1500 m 3000 m 16 2 mm m 1200 m 2400 m 17 2 mm m 840 m 1680 m 17 2 mm m 1200 m 2400 m 17 2 mm m 1120 m 2240 m 20 2 mm m 900 m 1800 m 20 2 mm m 2400 m 208

5 potrubí SLQ MDXc potrubí pro podlahové topení Celoplastové pětivrstvé potrubí pro podlahové topení v souladu s DIN 16894/16895 z vysoce flexibilního, síťovaného, středně hustotního polyethylenu. SLQ kontrola kvality a kompatibility, kyslíková bariéra v souladu s EN ISO DU mm m 1200 m 2400 m 16 2 mm m 1500 m 3000 m 16 2 mm m 1200 m 2400 m SLQ Al/PE-RT potrubí pro podlahové topení Hliníko-plastové potrubí pro podlahové topení, vyrobeno v souladu s DIN Flexibilní během pokládky a tvarově stálé v průběhu provozu. Ideální pro předstěnové konstrukce, systémové desky, tacker desky, vodící lišty a stěnové topení. 100% bariéra proti kyslíkové difúzi díky tupým svarem svařované hliníkové vrstvě. Tlakové/teplotní zatížení: 6 bar/tmax 60 C, kyslíková bariéra v souladu s EN ISO DU mm m 1200 m 2400 m 16 2 mm m 1500 m 3000 m 16 2 mm m 1200 m 2400 m 209

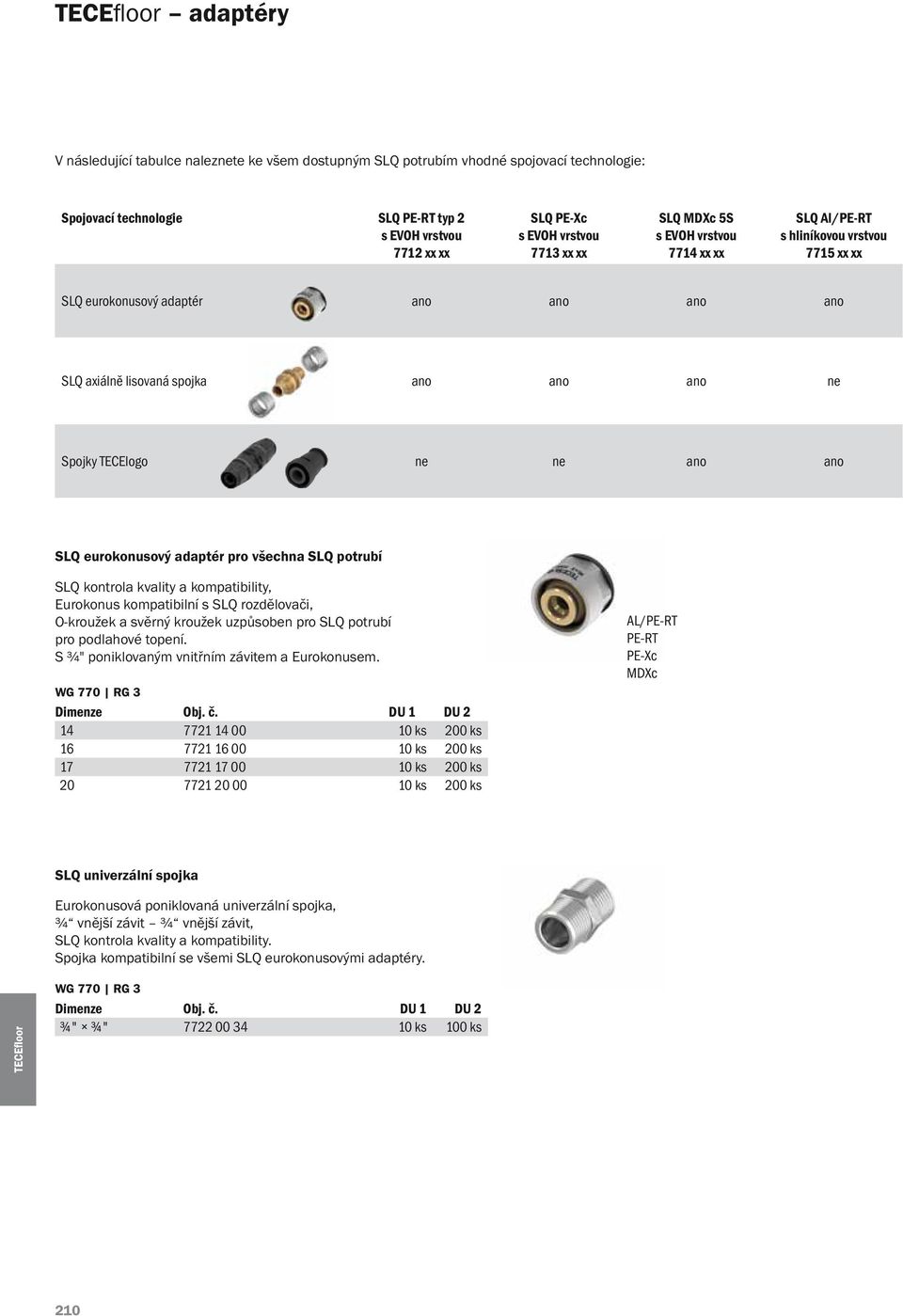

6 adaptéry V následující tabulce naleznete ke všem dostupným SLQ potrubím vhodné spojovací technologie: Spojovací technologie SLQ PE-RT typ 2 s EVOH vrstvou 7712 xx xx SLQ PE-Xc s EVOH vrstvou 7713 xx xx SLQ MDXc 5S s EVOH vrstvou 7714 xx xx SLQ Al/PE-RT s hliníkovou vrstvou 7715 xx xx SLQ eurokonusový adaptér ano ano ano ano SLQ axiálně lisovaná spojka ano ano ano ne Spojky TECElogo ne ne ano ano SLQ eurokonusový adaptér pro všechna SLQ potrubí SLQ kontrola kvality a kompatibility, Eurokonus kompatibilní s SLQ rozdělovači, O-kroužek a svěrný kroužek uzpůsoben pro SLQ potrubí pro podlahové topení. S ¾" poniklovaným vnitřním závitem a Eurokonusem ks 200 ks ks 200 ks ks 200 ks ks 200 ks AL/PE-RT PE-RT PE-Xc MDXc SLQ univerzální spojka Eurokonusová poniklovaná univerzální spojka, ¾ vnější závit ¾ vnější závit, SLQ kontrola kvality a kompatibility. Spojka kompatibilní se všemi SLQ eurokonusovými adaptéry. ¾" ¾" ks 100 ks 210

7 adaptéry SLQ axiálně lisovaná spojka pro celoplastová potrubí SLQ lisovací spojka pro PE-Xc, PE-RT a MDXc celoplastová potrubí, pro nerozebíratelný spoj a spoj bez O-kroužku, nevhodné pro AL/PE-RT potrubí, malá tlaková ztráta díky technologii roztažení potrubí. Dimenze D i Roztahovací nástavec* Lisovací nástavec 14 8, , , ,5 20 L 20 * Pro dim. 14 a 16 použijte nástavec TECEflex, pro dim. 17 a 20 SLQ nástavec ( resp )! PE-RT PE-Xc MDXc ks 10 ks ks 10 ks ks 10 ks ks 10 ks násuvný eurokonus typ TECElogo pro SLQ MDXc a SLQ AL/PE-RT potrubí Pro jednoduché, rychlé a bezzávitové napojení potrubí obj. č xx a xx na rozdělovač. Spojka založená na inovativní technologii TECElogo. Usnadňuje montáž a spolehlivě zabraňuje vzniku kroucení v oblasti napojení potrubí. Chemicky stabilní a odolná vůči změnám teplot, rozebíratelná pomocí systémového nářadí. Upozornění: použitelné pouze s odpovídajícím typem potrubí a systémovým nářadím! Al/PE-RT MDXc ks 100 ks spojka typ TECElogo pro SLQ MDXc a SLQ AL/PE-RT potrubí Pro jednoduché, rychlé a bezzávitové spojení potrubí obj. č xx a xx. Spojka založená na inovativní technologii TECElogo. Chemicky stabilní a odolná vůči změnám teplot. Upozornění: použitelné pouze s odpovídajícím typem potrubí a systémovým nářadím! ks 80 ks Al/PE-RT MDXc 211

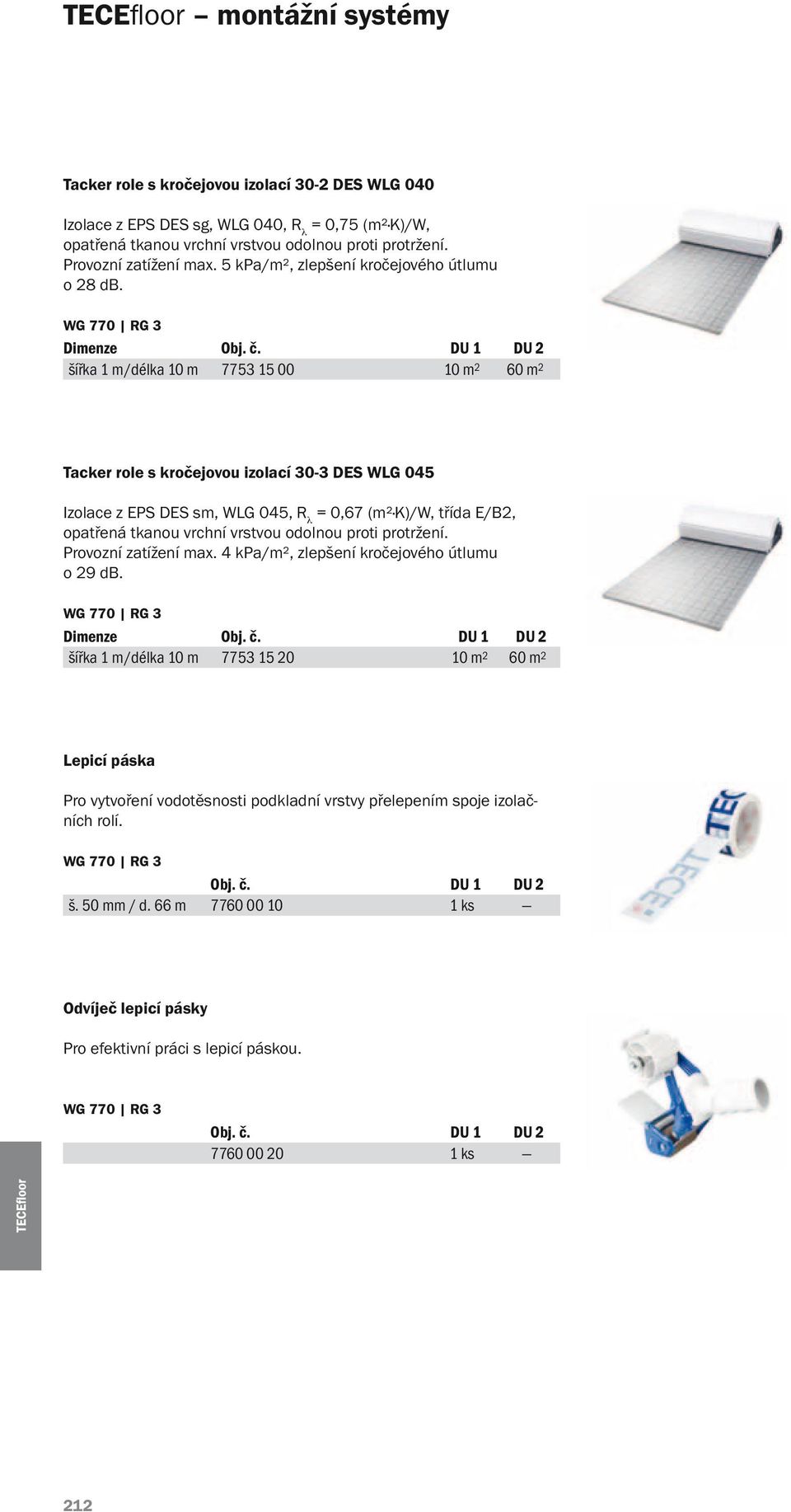

8 montážní systémy Tacker role s kročejovou izolací 30-2 DES WLG 040 Izolace z EPS DES sg, WLG 040, R λ = 0,75 (m² K)/W, opatřená tkanou vrchní vrstvou odolnou proti protržení. Provozní zatížení max. 5 kpa/m², zlepšení kročejového útlumu o 28 db. šířka 1 m/délka 10 m m 2 60 m 2 Tacker role s kročejovou izolací 30-3 DES WLG 045 Izolace z EPS DES sm, WLG 045, R λ = 0,67 (m² K)/W, třída E/B2, opatřená tkanou vrchní vrstvou odolnou proti protržení. Provozní zatížení max. 4 kpa/m², zlepšení kročejového útlumu o 29 db. šířka 1 m/délka 10 m m 2 60 m 2 Lepicí páska Pro vytvoření vodotěsnosti podkladní vrstvy přelepením spoje izolačních rolí. š. 50 mm / d. 66 m ks Odvíječ lepicí pásky Pro efektivní práci s lepicí páskou ks 212

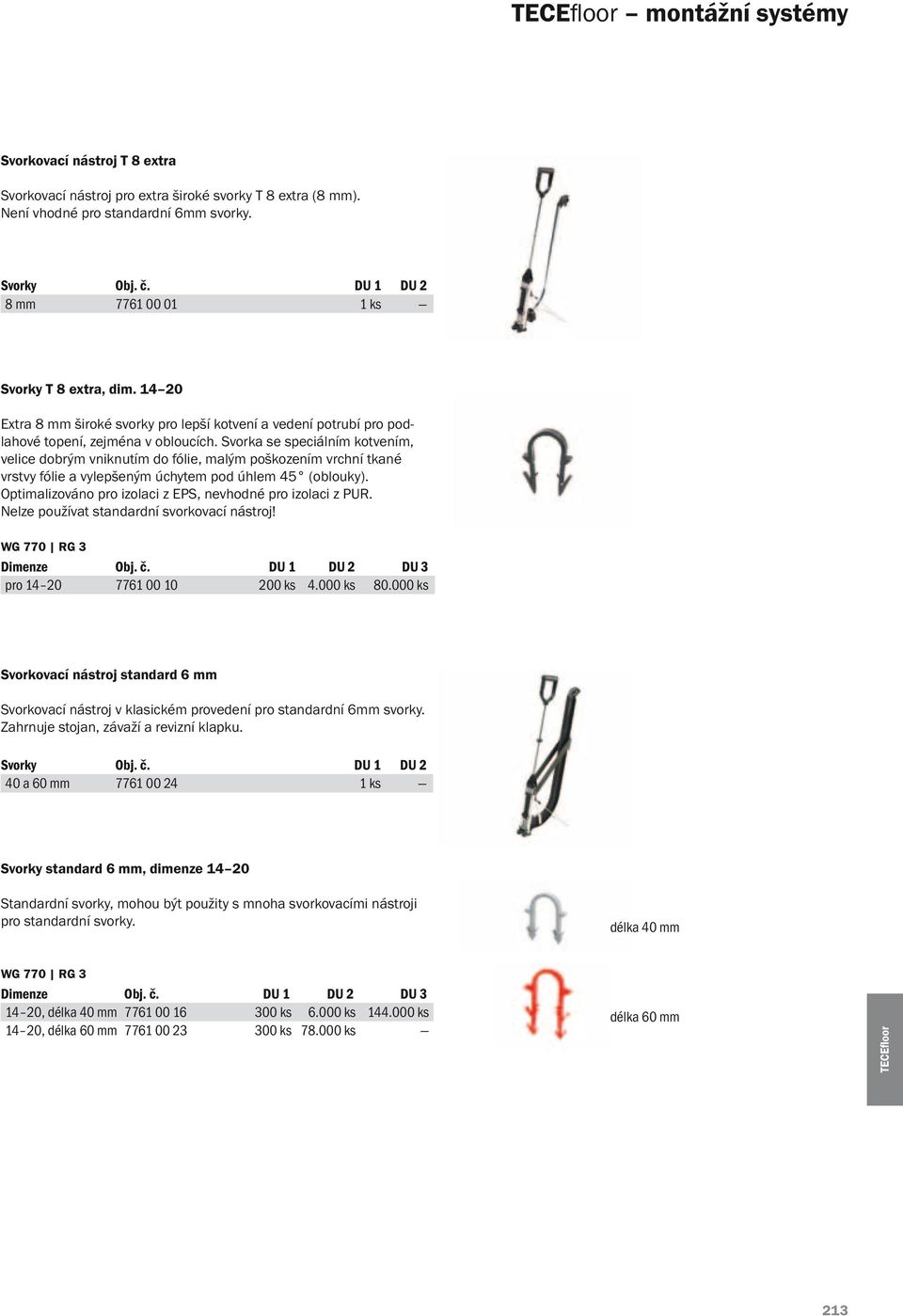

9 montážní systémy Svorkovací nástroj T 8 extra Svorkovací nástroj pro extra široké svorky T 8 extra (8 mm). Není vhodné pro standardní 6mm svorky. Svorky 8 mm ks Svorky T 8 extra, dim Extra 8 mm široké svorky pro lepší kotvení a vedení potrubí pro podlahové topení, zejména v obloucích. Svorka se speciálním kotvením, velice dobrým vniknutím do fólie, malým poškozením vrchní tkané vrstvy fólie a vylepšeným úchytem pod úhlem 45 (oblouky). Optimalizováno pro izolaci z EPS, nevhodné pro izolaci z PUR. Nelze používat standardní svorkovací nástroj! DU 3 pro ks ks ks Svorkovací nástroj standard 6 mm Svorkovací nástroj v klasickém provedení pro standardní 6mm svorky. Zahrnuje stojan, závaží a revizní klapku. Svorky 40 a 60 mm ks Svorky standard 6 mm, dimenze Standardní svorky, mohou být použity s mnoha svorkovacími nástroji pro standardní svorky. délka 40 mm DU , délka 40 mm ks ks ks 14 20, délka 60 mm ks ks délka 60 mm 213

10 montážní systémy Tacker deska 10plus 10 mm tlustá EPS skládací tacker deska k univerzální pokládce na podlahové izolace jako např. vhodné minerální vlny, EPS nebo PUR izolace nebo při rekonstrukcích na stávající hrubou podlahu. Vyrobeno z expandovaného polystyrenu EPS, součinitel tepelné vodivosti 0,034 W/mK (EN 13163, EN 12667), R λ = 0,285 m2k/w. Pevnost v tlaku při 10% deformaci 150 kpa CS(10/Y) 150 (EN 826, EN 13163), EPS euro třída E (EN ), kašírováno odolnou, jemně síťovanou, vláknem zesílenou vícevrstvou fólií z polyetylenu (EN ), vysoce přilnavá, výborné kotvící vlastnosti pro 10 plus tacker svorky. Jednostranná, samolepící fólie s rastrem 5 a 10 cm. Tloušťka: 10 mm Rozměry: 1,60 1,20 m (1,92 m 2 ) Složeno na rozměr 0,80 1,20 m Dostupné ve dvou provedeních: standard včetně celoplošné samolepící fólie na spodní straně Provedení DU 3 standard m 2 69 m m 2 vč. fólie m 2 69 m m 2 Svorkovací nástroj 10plus Určen výhradně k nastřelování svorek 10plus. Svorky DU mm, 10 plus ks Svorky 10plus, mm Pro potrubí v dimenzích 14 až 17 mm. Zejména pro uchycení potrubí na tacker desku 10plus, čtyři krátké háčky zaručují výborné ukotvení do tacker desky. Použití pouze se svorkovacím nástrojem typu 10plus. DU mm ks ks ks 214

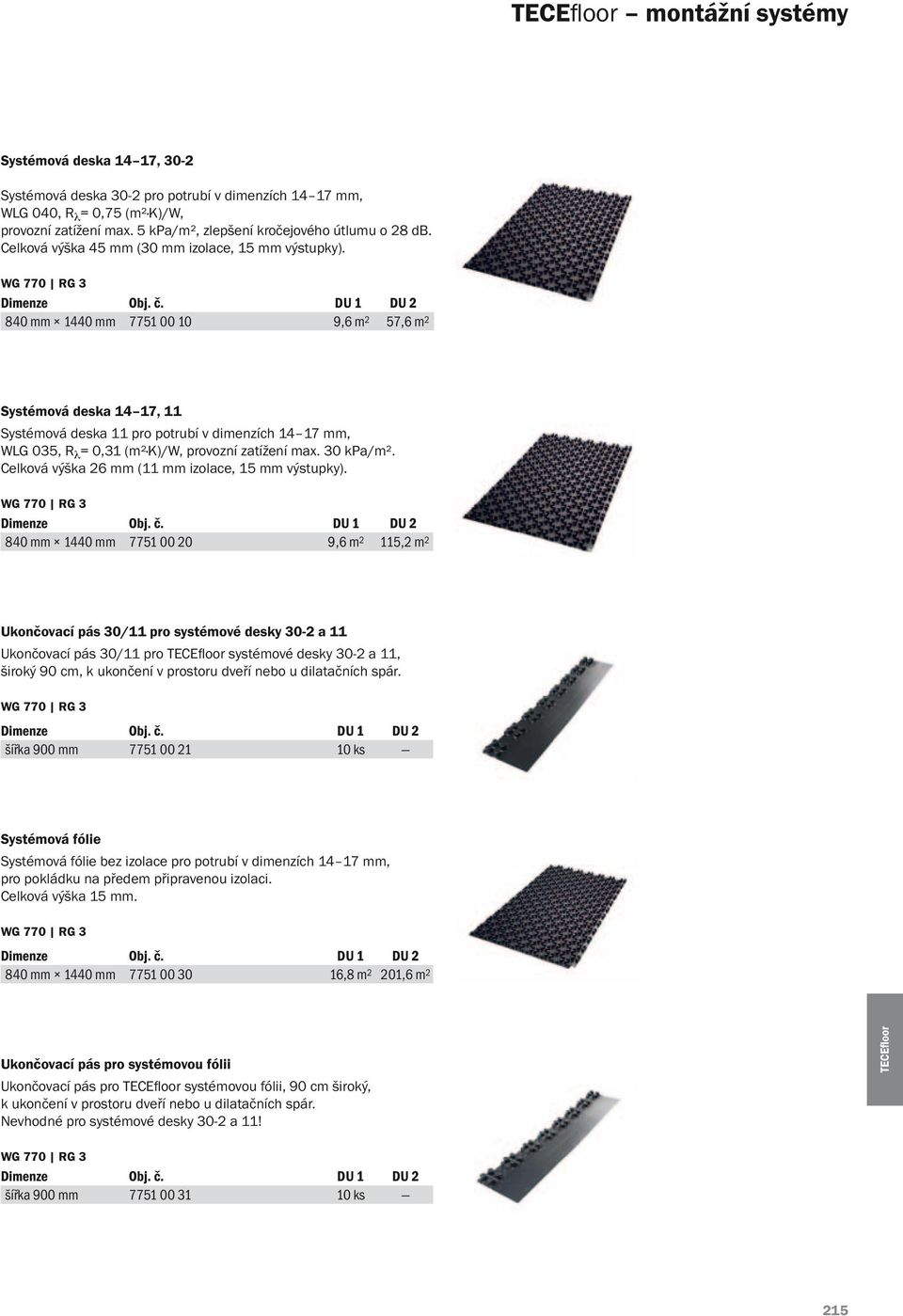

11 montážní systémy Systémová deska 14 17, 30-2 Systémová deska 30-2 pro potrubí v dimenzích mm, WLG 040, R λ = 0,75 (m² K)/W, provozní zatížení max. 5 kpa/m², zlepšení kročejového útlumu o 28 db. Celková výška 45 mm (30 mm izolace, 15 mm výstupky). 840 mm 1440 mm ,6 m 2 57,6 m 2 Systémová deska 14 17, 11 Systémová deska 11 pro potrubí v dimenzích mm, WLG 035, R λ = 0,31 (m² K)/W, provozní zatížení max. 30 kpa/m². Celková výška 26 mm (11 mm izolace, 15 mm výstupky). 840 mm 1440 mm ,6 m 2 115,2 m 2 Ukončovací pás 30/11 pro systémové desky 30-2 a 11 Ukončovací pás 30/11 pro systémové desky 30-2 a 11, široký 90 cm, k ukončení v prostoru dveří nebo u dilatačních spár. šířka 900 mm ks Systémová fólie Systémová fólie bez izolace pro potrubí v dimenzích mm, pro pokládku na předem připravenou izolaci. Celková výška 15 mm. 840 mm 1440 mm ,8 m 2 201,6 m 2 Ukončovací pás pro systémovou fólii Ukončovací pás pro systémovou fólii, 90 cm široký, k ukončení v prostoru dveří nebo u dilatačních spár. Nevhodné pro systémové desky 30-2 a 11! šířka 900 mm ks 215

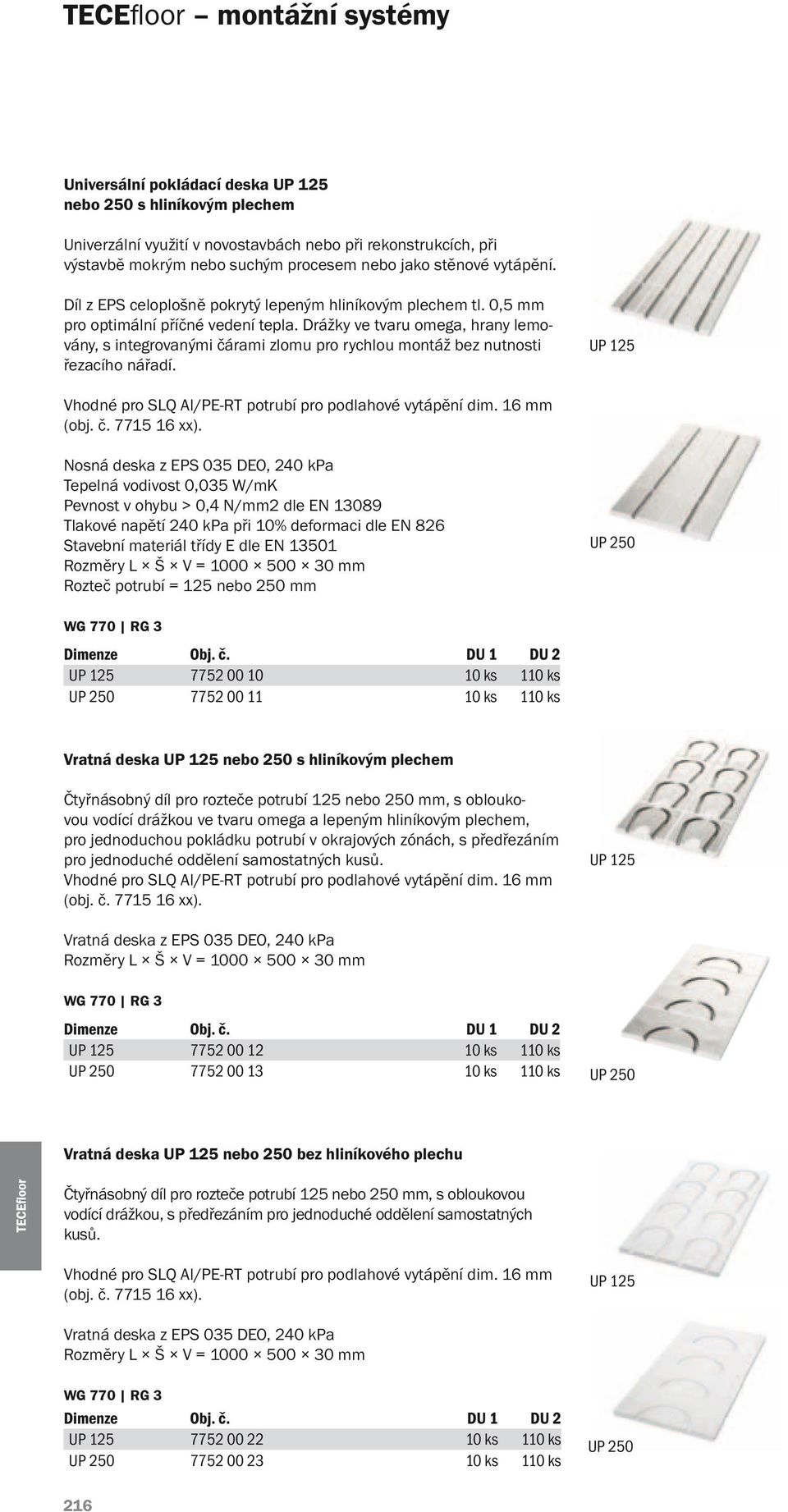

12 montážní systémy Universální pokládací deska UP 125 nebo 250 s hliníkovým plechem Univerzální využití v novostavbách nebo při rekonstrukcích, při výstavbě mokrým nebo suchým procesem nebo jako stěnové vytápění. Díl z EPS celoplošně pokrytý lepeným hliníkovým plechem tl. 0,5 mm pro optimální příčné vedení tepla. Drážky ve tvaru omega, hrany lemovány, s integrovanými čárami zlomu pro rychlou montáž bez nutnosti řezacího nářadí. UP 125 Vhodné pro SLQ Al/PE-RT potrubí pro podlahové vytápění dim. 16 mm (obj. č xx). Nosná deska z EPS 035 DEO, 240 kpa Tepelná vodivost 0,035 W/mK Pevnost v ohybu > 0,4 N/mm2 dle EN Tlakové napětí 240 kpa při 10% deformaci dle EN 826 Stavební materiál třídy E dle EN Rozměry L Š V = mm Rozteč potrubí = 125 nebo 250 mm UP 250 UP ks 110 ks UP ks 110 ks Vratná deska UP 125 nebo 250 s hliníkovým plechem Čtyřnásobný díl pro rozteče potrubí 125 nebo 250 mm, s obloukovou vodící drážkou ve tvaru omega a lepeným hliníkovým plechem, pro jednoduchou pokládku potrubí v okrajových zónách, s předřezáním pro jednoduché oddělení samostatných kusů. Vhodné pro SLQ Al/PE-RT potrubí pro podlahové vytápění dim. 16 mm (obj. č xx). UP 125 Vratná deska z EPS 035 DEO, 240 kpa Rozměry L Š V = mm UP ks 110 ks UP ks 110 ks UP 250 Vratná deska UP 125 nebo 250 bez hliníkového plechu Čtyřnásobný díl pro rozteče potrubí 125 nebo 250 mm, s obloukovou vodící drážkou, s předřezáním pro jednoduché oddělení samostatných kusů. Vhodné pro SLQ Al/PE-RT potrubí pro podlahové vytápění dim. 16 mm (obj. č xx). UP 125 Vratná deska z EPS 035 DEO, 240 kpa Rozměry L Š V = mm UP ks 110 ks UP ks 110 ks UP

13 montážní systémy Přechodová deska UP 125 na UP 250 Přechodová drážka z rozteče 125 na 250 mm, bez hliníkového plechu. Vhodné pro SLQ Al/PE-RT potrubí pro podlahové vytápění dim. 16 mm (obj. č xx). Přechodová deska z EPS 035 DEO, 240 kpa Rozměry L Š V = mm UP 125 > UP ks Plná deska Pro pokládku a vyrovnání v neaktivních zónách a v místě rozdělovače, drážky pro potrubí se jednoduše vyřezávají pomocí řezáku drážek. Plná deska z EPS 035 DEO, 240 kpa Rozměry L Š V = mm UP 125 > UP ks 110 ks Krycí plech K překrytí potrubních tras na plné desce, např. v místě rozdělovače (1 plech = 2 topné okruhy) Ocelový plech, rozměry L B H = mm ks Okrajová dřevěná lišta UP Pro zesílení a zpřesnění krajových zón, pokládka podél krajové dilatační pásky. Rozměry L Š V = mm Délka 1000 mm ks Okrajová dřevěná lišta dveřní prostor UP Dřevěná lišta se dvěma vyfrézovanými drážkami pro vedení potrubí ve dveřním prostoru. Rozměry L Š V = mm Délka 250 mm ks 217

14 montážní systémy Podkladní rohož Podkladní rohož pro rozložení zatížení dlažby a laminátové podlahy, provozní zatížení do 2 kn/m², bodové zatížení do 2 KN. Formát dlažby: min. velikost cm nebo 100 cm² max. velikost cm min. tloušťka (přírodní kámen) 10 mm Velikost spáry: min. 3 mm do formátu dlažby cm min. 4 mm do formátu dlažby cm min. 5 mm do formátu dlažby cm Velikost plochy: max. do 60 m², poměr délky/šířky max. 2 : 1 Rozměry L Š H = (+0,5) mm ,9 m m 2 Lepící páska na spáry K přelepení krajů podkladní rohože. Délka 120 m/role m Ultrabond Eco Fix UP Disperzní lepidlo, k přilepení univerzálních pokládacích desek na podklad (jen při přímé pokládce) a k přilepení podkladní rohože s univerzální pokládací deskou, balení 10 kg kg Řezák drážek UP S čepelí ve tvaru U pro jednoduché vyřezání vodídích drážek do plné desky z EPS, provozní napětí 230 V ks 218

15 montážní systémy Nosná rohož (kari-síť) Nosná rohož z lesklého taženého 3 mm ocelového drátu pro ukotvení potrubí pro podlahové topení pomocí spojek nebo klipů. Rozměry: mm s velikostí ok (VO) mm (kus = 2,58 m 2 ) nebo mm s velikostí ok (VO) mm (kus = 2,52 m 2 ) VO mm ,2 m m 2 VO mm ,2 m m 2 Spojky pro nosnou rohož Pro ukotvení potrubí na nosnou rohož a pro spojování nosných rohoží ks Klipy na nosnou rohož mm na nosnou rohož z 3 mm drátu mm ks Klipy na nosnou rohož, v zásobníku Pro ukotvení potrubí podlahového topení dim. 17 mm na nosnou rohož z 3 mm drátu. 17 mm ks ks Příchytka Pro kotvení vodící lišty nebo připevnění potrubí pro podlahové topení ks 800 ks 219

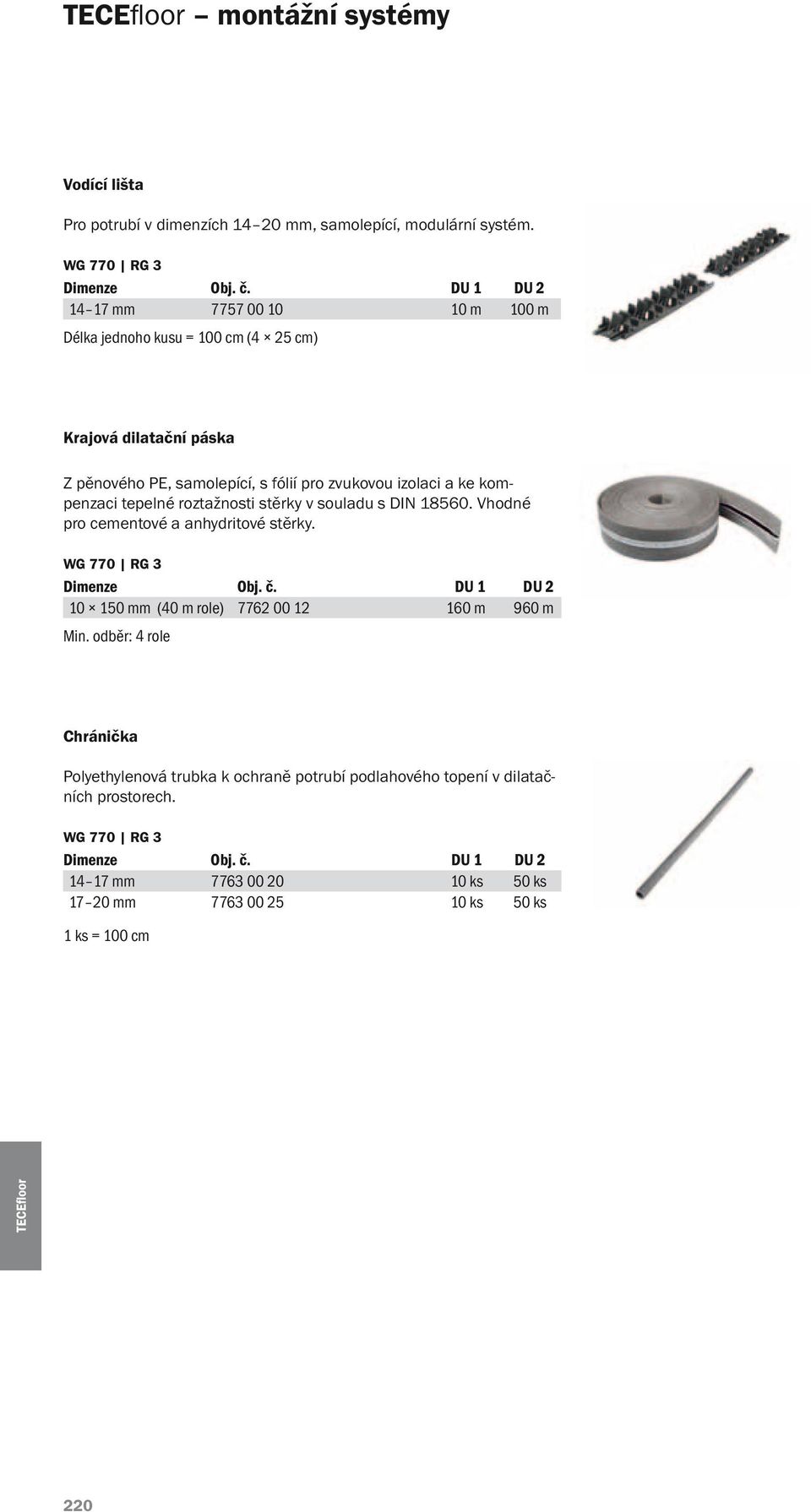

16 montážní systémy Vodící lišta Pro potrubí v dimenzích mm, samolepící, modulární systém mm m 100 m Délka jednoho kusu = 100 cm (4 25 cm) Krajová dilatační páska Z pěnového PE, samolepící, s fólií pro zvukovou izolaci a ke kompenzaci tepelné roztažnosti stěrky v souladu s DIN Vhodné pro cementové a anhydritové stěrky mm (40 m role) m 960 m Min. odběr: 4 role Chránička Polyethylenová trubka k ochraně potrubí podlahového topení v dilatačních prostorech mm ks 50 ks mm ks 50 ks 1 ks = 100 cm 220

17 montážní systémy Dilatační profil PE pásy z flexibilní PE pěny, bez CFC, k vytvoření stálých elastických dilatačních spár a k ohraničení dilatačních ploch. Se 40 mm širokou samolepící podložkou. Vhodné pro cementové a anhydritové stěrky mm m 1 ks = 180 cm Plastifikátor Plastifikační přísada speciálně pro provádění cementových a vápeno-sulfátových mazanin (není vhodné pro anhydritové stěrky), kanystr 10 kg. Spotřeba: 0,03 kg/m² v závislosti na tloušťce mazaniny kg Polyethylenová fólie 0,2 mm 0,2 mm 1,5 m m Délka role = 150 m 221

18 rozdělovače SLQ rozdělovač z nerezové oceli s průtokoměry Rozdělovač topných okruhů s velkým objemem komory, leštěný povrch, plastový držák s rychloupínačem, s 1 převlečnou maticí s plochým těsněním, integrovaný ventil na zpátečce s dvojitým O-kroužkovým těsněním na zdvihátku ventilu, uzavírací deska na ventilu s O-kroužkovým těsněním pro trvalé bezpečné uzavření tepelných okruhů, regulovatelné průtokoměry 0,5-4 litry s aretací dle EN Průhledítko vyměnitelné i pod tlakem, označení šarže pro jednoduchou identifikaci rozdělovače také po mnoha letech provozu (příslušenství a dodávka náhradních dílů), SLQ kontrola kvality a kompatibility. Každý rozdělovač odzkoušen na 100% těsnost a funkčnost. Vyrobeno v Německu. Typ 2 topné okruhy ks 3 topné okruhy ks 4 topné okruhy ks 5 topných okruhů ks 6 topných okruhů ks 7 topných okruhů ks 8 topných okruhů ks 9 topných okruhů ks 10 topných okruhů ks 11 topných okruhů ks 12 topných okruhů ks 30 a b Šířka SLQ rozdělovačů z nerezové oceli podle počtu okruhů: topné topné a (v mm) b (v mm) okruhy okruhy a (v mm) b (v mm)

19 rozdělovače SLQ rozdělovač z nerezové oceli typ TECElogo s průtokoměry Výstup s násuvnou spojkou typ TECElogo pro rychlé a bezzávitové napojení potrubí pro podlahové topení dim. 16 typ SLQ Al/ PE-RT a SLQ MDXc. Násuvná spojka s eurokonusovým výstupem, při použití se systémovým nářadím rozebíratelná. Rozdělovač topných okruhů s velkým objemem komory, leštěný povrch, plastový držák s rychloupínačem, s 1 převlečnou maticí s plochým těsněním, integrovaný ventil na zpátečce s dvojitým O-kroužkovým těsněním na zdvihátku ventilu, uzavírací deska na ventilu s O-kroužkovým těsněním pro trvalé bezpečné uzavření tepelných okruhů, regulovatelné průtokoměry 0,5 4 litry s aretací dle EN Průhledítko vyměnitelné i pod tlakem, označení šarže pro jednoduchou identifikaci rozdělovače také po mnoha letech provozu (příslušenství a dodávka náhradních dílů), SLQ kontrola kvality a kompatibility. Každý rozdělovač odzkoušen na 100% těsnost a funkčnost. Vyrobeno v Německu. Použitelné pouze s odpovídajícím typem potrubí a systémovým nářadím! Al/PE-RT MDXc Typ 2 topné okruhy ks 3 topné okruhy ks 4 topné okruhy ks 5 topných okruhů ks 6 topných okruhů ks 7 topných okruhů ks 8 topných okruhů ks 9 topných okruhů ks 10 topných okruhů ks 11 topných okruhů ks 12 topných okruhů ks 30 a b Šířka SLQ rozdělovačů z nerezové oceli podle počtu okruhů: Topné Topné a (v mm) b (v mm) okruhy okruhy a (v mm) b (v mm)

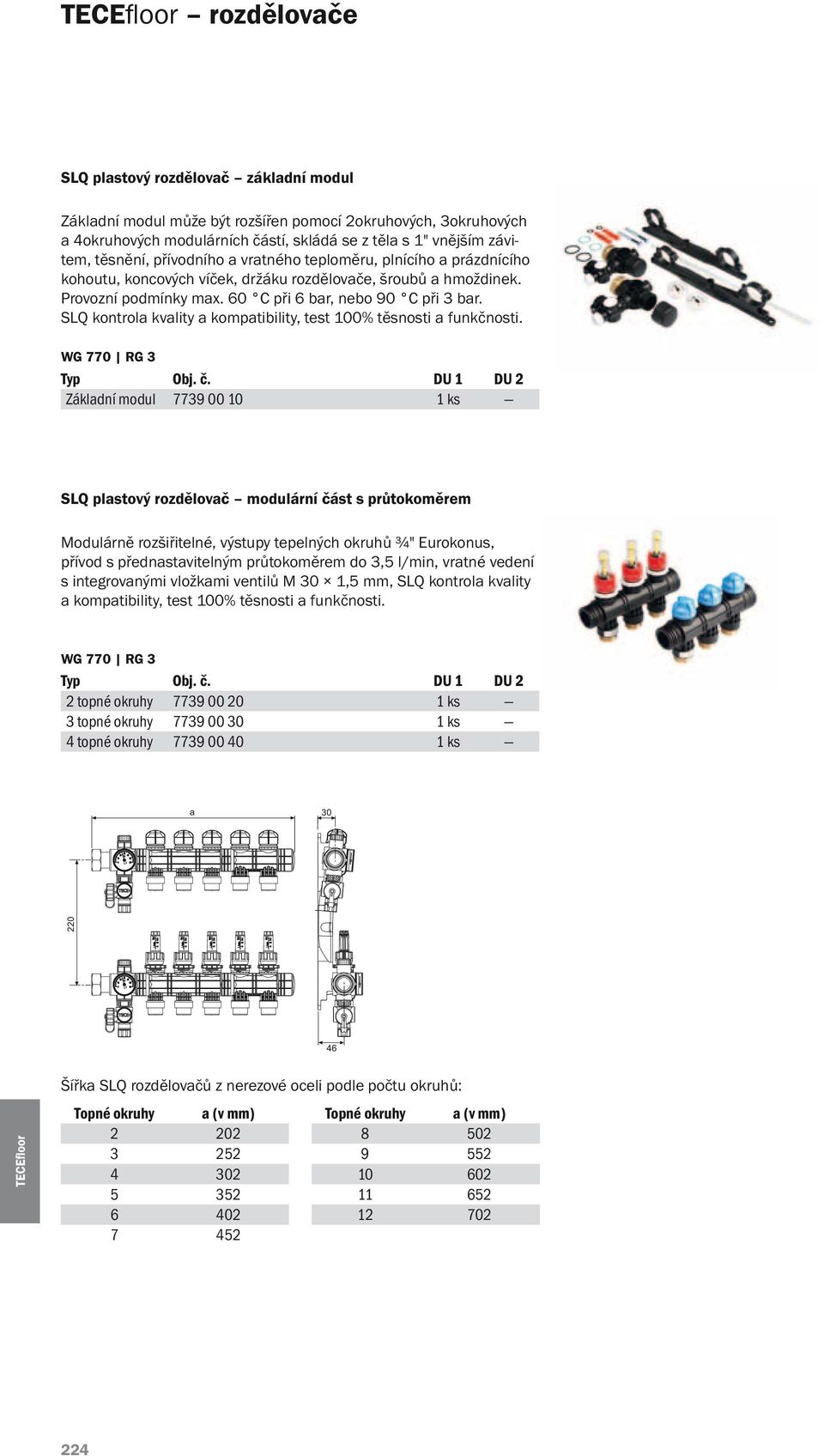

20 rozdělovače SLQ plastový rozdělovač základní modul Základní modul může být rozšířen pomocí 2okruhových, 3okruhových a 4okruhových modulárních částí, skládá se z těla s 1" vnějším závitem, těsnění, přívodního a vratného teploměru, plnícího a prázdnícího kohoutu, koncových víček, držáku rozdělovače, šroubů a hmoždinek. Provozní podmínky max. 60 C při 6 bar, nebo 90 C při 3 bar. SLQ kontrola kvality a kompatibility, test 100% těsnosti a funkčnosti. Typ Základní modul ks SLQ plastový rozdělovač modulární část s průtokoměrem Modulárně rozšiřitelné, výstupy tepelných okruhů ¾" Eurokonus, přívod s přednastavitelným průtokoměrem do 3,5 l/min, vratné vedení s integrovanými vložkami ventilů M 30 1,5 mm, SLQ kontrola kvality a kompatibility, test 100% těsnosti a funkčnosti. Typ 2 topné okruhy ks 3 topné okruhy ks 4 topné okruhy ks a Šířka SLQ rozdělovačů z nerezové oceli podle počtu okruhů: Topné okruhy a (v mm) Topné okruhy a (v mm)

21 rozdělovače SLQ kulový ventil SLQ kulový ventil s 1" závitem, poniklovaný, součástí ploché těsnění, instalační rozměr 70 mm. ¾" vnitřní závit 1" vnější závit ks 20 ks 1" vnitřní závit 1" vnější závit ks 16 ks SLQ rohový kulový ventil SLQ rohový kulový ventil (SADA) ¾" vnitřní závit 1" vnější závit skládající se z vratného kulového ventilu s rohovým spojením s 1" vnitřním závitem a plochým těsněním a přívodního rohového spojení s kulovým ventilem s 1" vnitřním závitem a plochým těsněním. Instalační rozměr 125 mm. ¾" vnitřní závit 1" vnější závit sada SLQ kulový ventil s teploměrem Kulový ventil 1" vnitřní vnější závit, poniklovaný, teploměr s otočnou rukojetí, červená nebo modrá, instalační rozměr 70 mm. Dimenze/barva 1" vnitřní 1" vnější/červená ks 16 ks 1" vnitřní 1" vnější/modrá ks 16 ks SLQ připojovací sada vestavná Univerzální připojovací sada, rohová, vestavná, určená pro měřiče množství tepla 110 nebo 130 mm, primární vývod ¾" vnitřní závit, vývod rozdělovače 1" vnější závit, plochá těsnění, kulový kohout na přívodní i vratné části s 5mm výstupem pro čidlo, M 10 1, instalační rozměr 127 mm. ¾" vnitřní závit 1" vnější závit sada 225

22 rozdělovače SLQ průmyslový plastový rozdělovač 1½" základní modul, součástí kohout KFE a držák na stěnu SLQ průmyslový plastový rozdělovač 1½", základní prvek modulárního systému průmyslových rozdělovačů do 20 topných okruhů, zkušební tlak 6 bar (< 30 C, 24 h), provozní tlak 3 bar, -20 C až 60 C. Základní modul ks SLQ průmyslový plastový rozdělovač, přívodní/vratný segmentový modul ¾", spojovatelný, 1 20 topných okruhů SLQ modul průmyslového plastového rozdělovače, modulární systém, těsnění O-kroužkem, přívodní část s průtokoměrem 4 20 l/min., vratná část s integrovaným ventilem, vývod ¾" Eurokonus, spojovatelný do max. 20 tepelných okruhů. 1 topný okruh ks max. 200 max. 400 a > Šířka SLQ rozdělovačů z nerezové oceli podle počtu okruhů: Topný okruh a (v mm) Topný okruh a (v mm) * * * * * * * * * * 1510 *od 10 topných okruhů je potřeba dokoupit sadu držáků. 226

23 montážní systémy SLQ sada držáků pro průmyslový plastový rozdělovač, rozšiřitelné od 10 do 20 tepelných okruhů SLQ sada držáků průmyslového rozdělovače 1½" pro další uchycení částí modulárního rozdělovače, každý 400 mm odstup nebo od 10 do max. 20 tepelných okruhů ks SLQ manometr pro průmyslový plastový rozdělovač SLQ manometr pro průmyslový rozdělovač s montážním ventilem ks SLQ průmyslový kulový ventil 1½" SLQ sada kulových ventilů pro průmyslový rozdělovač 1½", mosazné, instalační rozměr 88 mm ks 227

24 montážní systémy Mísící sada C Regulátor konstantní teploty s termostatickou hlavicí a čidlem na vstupu, možnost hydraulické regulace s přilehlým distribučním systémem přes ventil na zpátečce a balanční ventil. Elektronicky regulovatelné oběhové čerpadlo ES se synchronním motorem. Energetická třída A, ( W). Patentovaná komora zabraňuje zadření rotoru kvůli usazeninám (např. po delších odstávkách). Provozní režimy: konstantní tlak 300 mbar konstantní tlak 400 mbar poměrově a plynule nastavitelné Výkon cca 10 kw Teplota primárního vstupu max. 90 C, teplota primárního výstupu max. 55 C P max. = 6 bar Průtokový koeficient KVs termostatického ventilu = 4,0 Průtokový koeficient KVs ventilu na zpátečce = 2,7 Primární výstup ¾" vnitřní závit Sekundární výstup do rozdělovače 1" vnější závit s plochým těsněním ks Příložný termostat 0 60 C STB Bezpečnostní omezovač teploty s upínací páskou, elektromechanický příložný termostat pro spínání oběhových čerpadel nebo pro uzavření zónových ventilů bez proudu uzavřených. Napětí 230 V ks 228

25 rozdělovače Skříň rozdělovače vestavná UP 110 Z pozinkovaného ocelového plechu, s připravenými postranními otvory, C-profil pro uchycení rozdělovače, odnímatelná deska na stěrku, barva dvířek a rámu RAL 9010, nastavitelná hloubka mm, skříň výškově nastavitelná v rozmezí mm. Vnitřní šířka* 400 mm ks 540 mm ks 690 mm ks 840 mm ks 990 mm ks 1140 mm ks *Velikost výklenku ve zdi = vnitřní šířka + minimálně 45 mm. Skříň rozdělovače vestavná UP 80 Jako UP 110, avšak hloubkově nastavitelná v rozmezí mm. Vnitřní šířka* 400 mm ks 540 mm ks 690 mm ks 840 mm ks 990 mm ks 1140 mm ks *Velikost výklenku ve zdi = vnitřní šířka + minimálně 45 mm. Rozměry vestavných skříní UP 80/UP 110 Vnitřní šířka Potřebná vnější šířka Počet okruhů s kulovým ventilem* Počet okruhů s rohovým kulovým ventilem* Počet okruhů s rohovou připojovací sadou* Počet okruhů s mísící sadou* * Doporučená šířka = vybavení + oboustranný montážní odstup (2 50 mm) Typ skříně UP 110 UP 80 Vnitřní hloubka skříně mm mm Vestavná výška mm mm Nutná hloubka výklenku mm mm Nutná výška výklenku mm mm 229

26 rozdělovače Skříň rozdělovače nástěnná AP 125 Z pozinkovaného ocelového plechu, barva RAL 9010, C-profil pro uchycení rozdělovače, hloubka 125 mm, výška 618 mm. Šířka 500 mm ks 730 mm ks 880 mm ks 1030 mm ks Skříň UP 125 Potřebná vnější šířka Počet okruhů s kulovým ventilem* Počet okruhů s rohovým kulovým ventilem* Počet okruhů s rohovou připojovací sadou* Počet okruhů s mísící sadou* * Doporučená šířka = vybavení + oboustranný montážní odstup (2 50 mm) Hloubka skříně: Výška skříně: 125 mm 618 mm 230

27 rozdělovače designový skleněný kryt zapuštěné skříně Designový skleněný kryt zapuštěné skříně UP. Pro následnou záměnu plechových dvířek a rámů skříní. Kryt ze 6 mm tlustého tvrzeného bezpečnostního skla, dvojitý keramický sítotisk, zkosené a leštěné hrany, s těsněním na zadní straně pro vyrovnání případných malých nerovností na zdi. Šířka a výška skleněného krytu poskytuje cca 15 mm překrytí plechového rámu, okraje tapet nebo malby tak budou dokonale překryty. Sada se skládá ze skleněného krytu a hloubkově nastavitelnými vestavnými držáky s magnetickým upevněním. Typ skříně Šířka rámu Skleněný kryt Obj. č. DU mm mm * 1 ks mm mm * 1 ks mm mm * 1 ks mm mm * 1 ks mm mm * 1 ks A B C Designový skleněný kryt Skříň rozdělovače Skříň rozdělovače Rozměry: Skleněný kryt (B H) Obj. č. A (Vnitřní šířka) B (Šířka rámu) B (Šířka rámu) mm mm 459 mm 391 mm mm mm 598 mm 530 mm mm mm 748 mm 680 mm mm mm 898 mm 830 mm mm mm 1048 mm 980 mm Cylindrický zámek ke skříni rozdělovače Cylindrický zámek k skříním rozdělovače UP a AP ks 10 ks * dostupné od 3/

28 regulace Základna designového termostatu DT 230 V Základna s elektronikou pro všechny kryty designových termostatů DT. Základna může být instalována do krabice nebo přímo na stěnu. Po zapojení elektrického vedení a nastavení bezdrátového přenosu se nasadí designový kryt. Rozměry vč. krytu: průměr cca 105 mm, hloubka cca 27 mm Lze použít pouze kryty designových termostatů DT. Dostupné ve třech provedeních: DT 230 V/1,8 A max. 10 servopohonů á 3 W DT 230 V/1,8 A max. 10 servopohonů á 3 W, topení/chlazení (HK) DT bezdrátový přenos 868 MHz, topení/chlazení Provedení DT ks DT 230-HK ks DT bezdrátový ks Kryt designového termostat DT Vysoce kvalitní skleněný kryt designového termostatu v minimalistickém designu, NOVINKA Designer: NOA souhlasí s designovou řadou TECElux a TECEloop 3mm bezpečnostní sklo s keramickým sítotiskem, v poslední fázi instalace se připevní na základnu designového termostatu DT, možnost následné záměny barevného provedení krytu. Průměr 105 mm, hloubka 27 mm Lze použít pouze na základnu designového termostatu DT. Barva černá ks bílá ks oranžová ks 232

29 regulace Prostorový termostat 230 V Pro spínání jednoho nebo více servopohonů, rozsah teplot C a spínací rozdíl ± 0,2 K. Nástěnná montáž nebo montáž do zapuštěného pouzdra ø 55 pomocí systémového držáku. pro krabici ø 55 mm ks 10 ks Systémový držák prostorového termostatu Vhodné pro TECE prostorový termostat 230 V, vč. stavebního krytu a kotevních šroubů, pro zapuštěnou montáž do pouzdra. pro krabici ø 55 mm ks 10 ks Prostorový termostat RT 230V, elektronický Elektronický prostorový termostat, 230 V bez proudu zavřený. Montáž do pouzdra nebo přímo na zeď, nastavení teploty v odstupech ¼ stupně, teplotní recirkulace, teplotní útlum 4 K při ovládání pomocí externího časového spínače, spínací proud 1,8 A (ohmické zatížení), max. 10 servopohonů (každý 3 W). Rozměry mm RT 230 / RT 230-HK K dispozici ve třech variantách: RT 230: standardní verze RT 230-senzor: s podlahovým čidlem, vč. 3m kabelu pro zachycení teploty podlahy RT 230-HK: pro topení a chlazení, přepínání do režimu chlazení externím signálem (funkce Change-Over) Provedení RT ks 50 ks RT 230-senzor ks 50 ks RT 230-HK ks 50 ks RT 230-senzor 233

30 regulace Bezdrátový prostorový termostat RT Bezdrátový prostorový termostat pro topení/chlazení, vysílací frekvence 868 MHz, přepínaní topení/chlazení pomocí základní jednotky s dosahem cca 25 m, bezdrátový signál může být stíněný nebo rušený průchodem přes železobeton. Rozměry mm K dispozici ve třech variantách: RT-R-HK: topení/chlazení RT-R-HK-senzor: topení/chlazení s podlahovým čidlem, vč. 3m kabelu pro zachycení teploty podlahy RT R-U: s LCD displejem a 3 senzorovými tlačítky, denní/noční/ automatický režim, časové programování s pamětí Provedení RT-R-HK ks 50 ks RT-R-HK senzor ks 50 ks RT-R-U ks 50 ks RT-K-HK RT-K-HK senzor RT-R-U Krycí deska pro prostorové a bezdrátové termostaty Krycí deska pro standardní prostorové 230 V a bezdrátové termostaty, zabraňuje neoprávněnému měnění nastavené teploty ve veřejných budovách ks Svorkovnice pro servopohon 230 V Pro snadné a bezproblémové spojení servopohonů s prostorovými termostaty 230 V, volitelně se spínacím relé s bezpotenciálovým spojením pro spínaní čerpadla nebo kotle, uchycení kabelů do svorek, pro připojení 6 prostorových termostatů a maximálně 12 servopohonů, připojovací kabel s vidlicí do zásuvky. Příkon: max. 50 W Rozměry: H Š L = mm Volitelně s čerpadlovým modulem nebo topení/chlazení (HK) vč. čerpadlového modulu. Standard ks 20 ks S čerpadlovým modulem ks 20 ks HK s čerpadlovým modulem ks 20 ks 234

31 regulace bezdrátová svorkovnice, 6/12 kanálů Včetně čerpadlového modulu a topení/chlazení signálního vstupu, pro příjem signálu bezdrátových prostorových termostatů a připojení servopohonů. Pro max. 6 nebo 12 bezdrátových prostorových termostatů a 14 servopohonů (3 W), spínací relé s bezpotenciálovým spojením pro spínaní čerpadla nebo kotle, vč. intervalového sepnutí ventilu po 24 h bez tepelné odezvy, připojovací kabel s vidlicí do zásuvky. Příkon: max. 50 W Rozměry: H Š L = mm 6 kanálů ks 20 ks 12 kanálů ks 20 ks SLQ servopohon 230 V Bez napětí zavřeno (NC), pro montáž na zpětný ventil SLQ rozdělovače, krytí IP 54, montovatelné v jakékoliv pozici 360, masivní závitové spojení M 30 1,5 z poniklované mosazi. SLQ kontrola kvality a kompatibility. Zdvihací a uzavírací rozměry koordinovány s SLQ rozdělovačem, optimální napětí pružiny 80 N. Příkon 230 V ks 10 ks SLQ servopohon 24 V Bez napětí zavřeno (NC), pro montáž na zpětný ventil SLQ rozdělovače, krytí IP 54, montovatelné v jakékoliv pozici 360, masivní závitové spojení M 30 1,5 z poniklované mosazi. SLQ kontrola kvality a kompatibility. Zdvihací a uzavírací rozměry koordinovány s SLQ rozdělovačem, optimální napětí pružiny 80 N. Příkon 24 V ks 10 ks 235

32 příslušenství Vodící oblouk Z plastu, pro vyvedení potrubí ze stěrky mm ks 200 ks 20 mm ks 100 ks Pokládkový naviják Skládací, variabilní pro role potrubí TECE až do 600 m. do 600 m ks Pokládkový naviják na vozíku Univerzální pokládkový naviják na vozíku pro role potrubí TECE od m délky, nastavení šířky dle vnitřního průměru role (D i ) mm, vnějšího průměru role (D a ) mm ks 236

33 příslušenství Stahovací popruh 20 mm Stahovací popruh ke svázání odmotaných rolí potrubí pro převoz a skladování ks 10 ks Nůžkové kleště Pro potrubí TECE ks Náhradní čepel ks SLQ odhrotovač potrubí dim SLQ odhrotovač potrubí s adaptabilním nastavením dimenze, k odhrotování a kalibrování konců potrubí s nástavcem na SLQ závitové spojení se svěrným kroužkem, SLQ testovaný systémový nástroj ks Roztahovací hlava, vhodné pro roztahovací kleště RAZ-V SLQ roztahovací hlava k roztahování PE-Xc, PE-RT a PE-MDXc celoplastových potrubí pro montáž SLQ axiálně lisovaného spoje. Nelze použít pro Al/PE-RT potrubí ks 20 2 (20 L) ks 237

34 příslušenství Sada nářadí typ TECElogo Pro odhrotování a zkalibrování potrubí PE-MDXc a Al/PE-RT. Nutné pro rozdělovač typ TECElogo. Součástí balení ruční odhrotovač a klíč na demontáž spoje ks Sada nářadí typ TECElogo v kufru Pro zkrácení, odhrotování a zkalibrování potrubí PE-MDXc a Al/PE-RT. Nutné pro rozdělovač typ TECElogo. Součástí balení nůžkové kleště, ruční odhrotovač, rukojeť na odhrotovač a klíče na demontáž spoje ks 238
