4 kanálový digitální videorekordér CR-04A. Návod k použití

Transkript

1 4 kanálový digitální videorekordér CR-04A Návod k použití 1. Základní vlastnosti: - digitální záznam obrazu z 1 až 4 kamer na HDD s variabilní kapacitou ( GB) - volba zobrazení a záznamu 1 nebo 4 kamer - rychlost záznamu 1 až 25 snímk/sek - 3 stupn záznamové kvality: vysoká normální nízká - programovatelné nahrávání dle asu nebo alarmových senzor - 4x alarmový vstup, 1x alarmový výstup - rozlišení v režimu live : 720 x rozlišení záznamu: 640 x nahrávání rychlostí 25 snímk/sek. v kvad režimu, nebo 6,25 snímk/sek v zobrazení 1 kamery - napájení AC V, Hz - záruka 24 msíc Strana 1/1

2 2. Ovládání 2.1 Zapnutí Jestliže je DVR zapojený (viz kapitola 3), je pipravený zaznamenávat nebo pehrávat. Továrn je nastavené view mode tzn. že DVR nenahrává(nepehrává), pouze zobrazuje pipojené kamery. 2.2 Výbr kamery Pi normálním zobrazení stiskem tlaítek zobrazíte kameru 1 až 4 v celoobrazovkovém zobrazení. Stiskem tlaítka zobrazíte všechny kamery v kvadovém zobrazení 2.3. Záznam kamer Do režimu záznamu se dostaneme stiskem tlaítka. DVR po stisku zane nahrávat dle nastaveného režimu záznamu v plánovai. Záznam je možný bu dle asu nebo po aktivaci poplachových vstup. Pro ukonení záznamu stisknte tlaítko k zadání hesla. Továrn je heslo nastaveno na (tzn. stisknout 6x ).. Na monitoru budete vyzváni 2.4 Pehrávání záznamu Pro prohlížení záznamu nejprve vypnte nahrávání, poté stisknte tlaítko. Na displeji se zobrazí všechny záznamy uložené na DVR. SEARCH TIME HARD DRIVE : MASTER TIME 04/07/21 záznam 21:34:45 byl proveden - 04/07/22 04:00:01 V 01 TIME 04/07/21 21:34:45 02 TIME 04/07/22 22:45:56 Stisknte: Pro pepnutí vyhledávání dle asu Pro pohyb po seznamu záznam. Pro zmnu nastavení Pro spuštní záznamu Rychlé pehrávání (FAST FORWARD) Pro rychlejší pehrávání stisknte tlaítko 1) x1 základní pehrávání 2) x2 pehrávání 2x vyšší rychlostí 3) x4 - pehrávání 4x vyšší rychlostí 4) x32 - pehrávání 32x vyšší rychlostí 5) x64- pehrávání 64x vyšší rychlostí Reverse Pro pehrávání vzad stisknte Pause Pro perušení pehrávání stisknte tlaítko II 2.5. DVR Menu Pro zobrazení menu Pro pohyb v menu, nebo zmnu nastavení Pro výbr sub-menu nebo výbr položky pro zmnu nastavení Strana 2/2

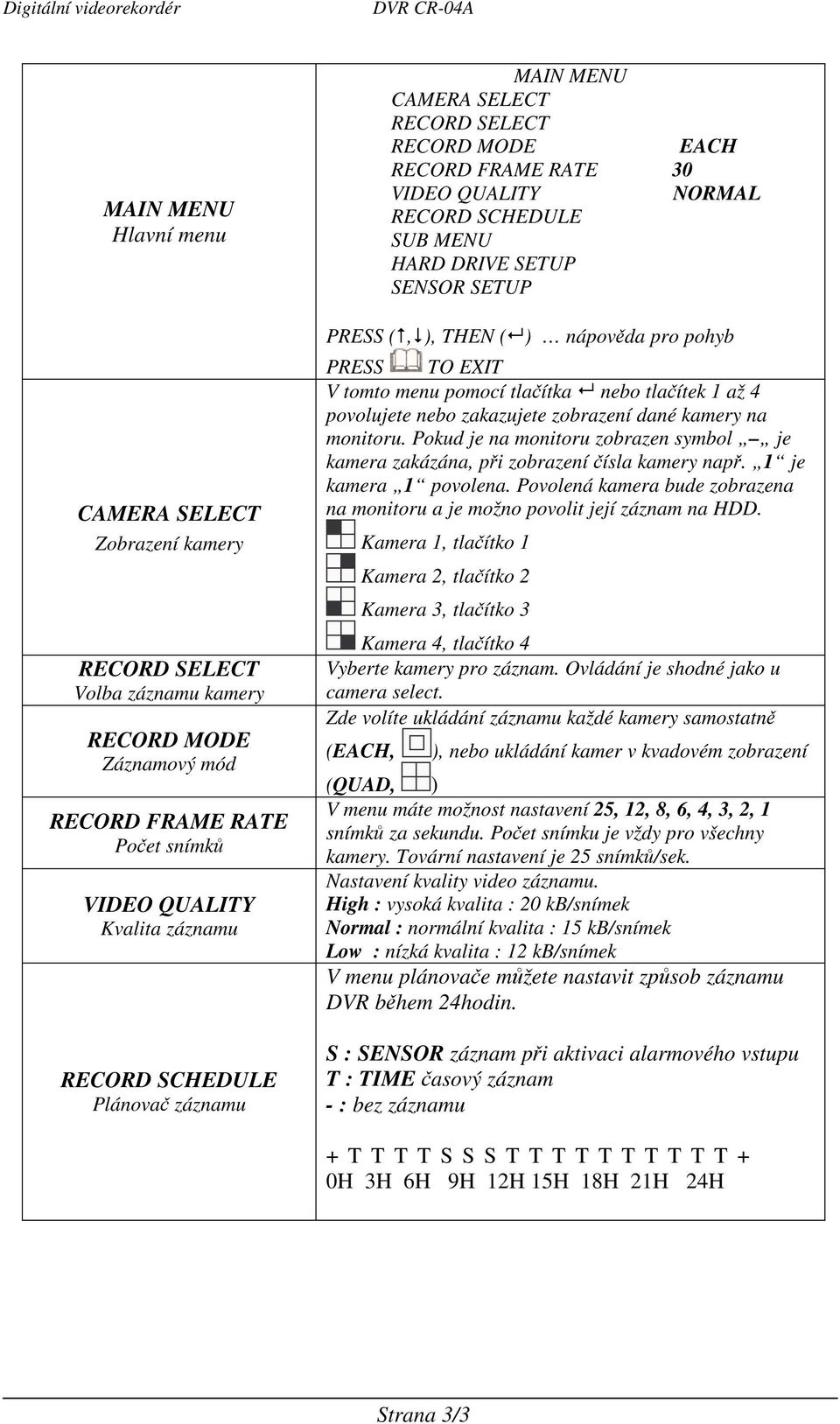

3 MAIN MENU Hlavní menu CAMERA SELECT Zobrazení kamery RECORD SELECT Volba záznamu kamery RECORD MODE Záznamový mód RECORD FRAME RATE Poet snímk VIDEO QUALITY Kvalita záznamu RECORD SCHEDULE Plánova záznamu MAIN MENU CAMERA SELECT RECORD SELECT RECORD MODE EACH RECORD FRAME RATE 30 VIDEO QUALITY NORMAL RECORD SCHEDULE SUB MENU HARD DRIVE SETUP SENSOR SETUP PRESS (,), THEN ( ) nápovda pro pohyb PRESS TO EXIT V tomto menu pomocí tlaítka nebo tlaítek 1 až 4 povolujete nebo zakazujete zobrazení dané kamery na monitoru. Pokud je na monitoru zobrazen symbol je kamera zakázána, pi zobrazení ísla kamery nap. 1 je kamera 1 povolena. Povolená kamera bude zobrazena na monitoru a je možno povolit její záznam na HDD. Kamera 1, tlaítko 1 Kamera 2, tlaítko 2 Kamera 3, tlaítko 3 Kamera 4, tlaítko 4 Vyberte kamery pro záznam. Ovládání je shodné jako u camera select. Zde volíte ukládání záznamu každé kamery samostatn (EACH, ), nebo ukládání kamer v kvadovém zobrazení (QUAD, ) V menu máte možnost nastavení 25, 12, 8, 6, 4, 3, 2, 1 snímk za sekundu. Poet snímku je vždy pro všechny kamery. Tovární nastavení je 25 snímk/sek. Nastavení kvality video záznamu. High : vysoká kvalita : 20 kb/snímek Normal : normální kvalita : 15 kb/snímek Low : nízká kvalita : 12 kb/snímek V menu plánovae mžete nastavit zpsob záznamu DVR bhem 24hodin. S : SENSOR záznam pi aktivaci alarmového vstupu T : TIME asový záznam - : bez záznamu + T T T T S S S T T T T T T T T T T + 0H 3H 6H 9H 12H 15H 18H 21H 24H Strana 3/3

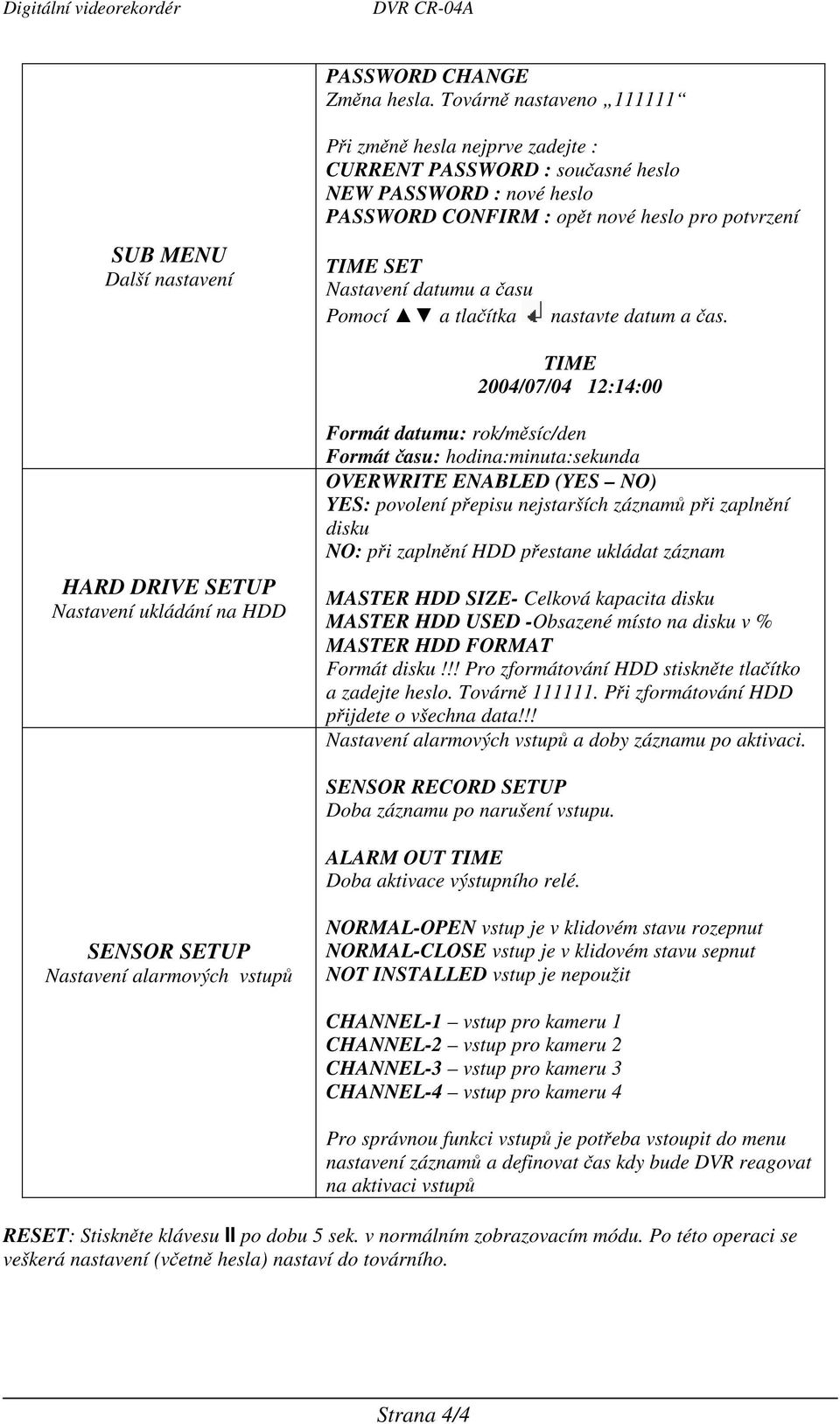

4 PASSWORD CHANGE Zmna hesla. Továrn nastaveno SUB MENU Další nastavení Pi zmn hesla nejprve zadejte : CURRENT PASSWORD : souasné heslo NEW PASSWORD : nové heslo PASSWORD CONFIRM : opt nové heslo pro potvrzení TIME SET Nastavení datumu a asu Pomocí a tlaítka nastavte datum a as. TIME 2004/07/04 12:14:00 HARD DRIVE SETUP Nastavení ukládání na HDD Formát datumu: rok/msíc/den Formát asu: hodina:minuta:sekunda OVERWRITE ENABLED (YES NO) YES: povolení pepisu nejstarších záznam pi zaplnní disku NO: pi zaplnní HDD pestane ukládat záznam MASTER HDD SIZE- Celková kapacita disku MASTER HDD USED -Obsazené místo na disku v % MASTER HDD FORMAT Formát disku!!! Pro zformátování HDD stisknte tlaítko a zadejte heslo. Továrn Pi zformátování HDD pijdete o všechna data!!! Nastavení alarmových vstup a doby záznamu po aktivaci. SENSOR RECORD SETUP Doba záznamu po narušení vstupu. ALARM OUT TIME Doba aktivace výstupního relé. SENSOR SETUP Nastavení alarmových vstup NORMAL-OPEN vstup je v klidovém stavu rozepnut NORMAL-CLOSE vstup je v klidovém stavu sepnut NOT INSTALLED vstup je nepoužit CHANNEL-1 vstup pro kameru 1 CHANNEL-2 vstup pro kameru 2 CHANNEL-3 vstup pro kameru 3 CHANNEL-4 vstup pro kameru 4 Pro správnou funkci vstup je poteba vstoupit do menu nastavení záznam a definovat as kdy bude DVR reagovat na aktivaci vstup RESET: Stisknte klávesu II po dobu 5 sek. v normálním zobrazovacím módu. Po této operaci se veškerá nastavení (vetn hesla) nastaví do továrního. Strana 4/4

5 3. Instalace Zapojení 4. Pehled délky záznamu Pi použití 40GB HDD Poet snímk/s KVAD. Vysoká 19 h 38 h 76 h 475 h Stední 24 h 48 h 96 h 600 h Nízká 30 h 60 h 120 h 750 h NORM. Vysoká 31 h 62 h 124 h 775 h Stední 45 h 90 h 180 h 1125 h Nízká 59 h 118 h 236 h 1475 h Strana 5/5

6 5. Software pro pehrání záznam Souástí zaízení je také software pro pehrávání záznam v PC. Vypnte DVR a hard disk pipojte k PC do volného IDE portu.pehráva umož uje vytvoit soubor ve formátu AVI, které lze pehrávat v bžném pehrávai (Windows media player). Software je ve dvou verzích pro normu PAL a pro NTSC. Program se neinstaluje, pouze jej zkopírujte do PC. Software pracuje pouze pod Microsoft Windows 2000 a Windows XP Ped instalací se ujistte, zda máte správn nastavený HDD PLAY Zane pehrávat uložený záznam NEXT Pi pehrávání nejprve perušte záznam (PAUSE) pro pepnutí dalšího záznamu PREVIOUS Stejná funkce jako NEXT, pouze se záznam vrátí REVERSE Pi pehrávání stisknte tlaítko a záznam se bude pehrávat zpt SEARCH Vyhledávání záznamu Ukládání do formátu AVI Naped nastavte jméno souboru a cestu, kam se bude záznam ukládat SAVE AS náhled na program vyhledávání záznamu dle asu Strana 6/6

7 6. Technické parametry Komprese MJPEG (12-20 kb/snímek) Video systém NTSC / PAL Rozlišení pi zobrazení PAL 720x576 / NTSC 720x480 Rychlost pi zobrazování PAL 100 obr./s / NTSC 120 obr./s Rozlišení pi záznamu PAL 640x272 / NTSC 640x224 Rychlost pi záznamu PAL 25 obr./s (kvad) / NTSC 30 obr./s (norm.) PAL 6,25 obr./s (kvad) / NTSC 7,5 obr./s (norm.) Kvalita záznamu Vysoká 12kB/snímek Normální 15kB/snímek Nízká 20kB/snímek Záznamové zaízení HDD (20-120GB) Vstupy video 4 x BNC (kompozitní 1Všš, 75 Ohm) Výstupy video 4x BNC (kompozitní 1Všš, 75 Ohm) pro každou kameru prchozí Výstupy pro monitor 2x BNC(kompozitní 1Všš, 75 Ohm) pro monitor a záznamové zaízení Alarmové vstupy / výstupy 4x vstup / 1x výstup Módy nahrávání Trvalé, manuální, dle alarmu, programové Vyhledávání Dle datumu, asu, kamery Napájení AC V, 50-60Hz Píkon Max. 35W Provozní teplota 0 C 40 C Rozmry 422 x 298 x 88 mm Rozmry balení 530 x 410 x 210 mm Hmotnost 4,0 kg / 5,0 kg Certifikáty UL, CUL, LVD, FDA, FCC, CE Strana 7/7
