1 ČESKOSLOVENSKA SOCIALISTICKÁ R E P U B L I K A ( 19 ) POPIS VYNÁLEZU K AUTORSKÉMU OSVĚDČENÍ (во (23) Výstavní priorita (22) Přihlášeno 22 n да 1 > (PV ) (11) (Bl) (51) Int. Cl.' G 01 T 1/20 ÚŘAD PRO VYNÁLEZY A OBJEVY (40) Zveřejněno (45) Vydápo (75) Autor vynálezu DVOŘÁK VIKTOR ing., HAVLAS JAROSLAV, PRAHA (54) Filtrační hlavice scintilačního detektoru Filtrační hlavice se namontuje na ventil scintilačního detektoru po jeho evakuaci v laboratoři a v měřené lokalitě dojde k samovolnému naplnění scintilačního detektoru po otevření napouštěcího ventilu. Filtrační hlavice je tvořena montážní přírubou pro uchycení držáku filtru, který je tvořen rámečkem pro umístění filtru a mřížkou, přitom držák filtru je fixován ochrannou převlečnou maticí. Pokud se nepožaduje filtrace vzduchu,lze držák filtru vyjmout a filtrační hlavice slouží jako ochranná pomůcka pro napouštěcí ventil. Díky tomuto uspořádání dochází k ustálení radioaktivní rovnováhy v pracovním prostoru scintilačního detektoru ihned po odebrání vzorku, manipulace při napouštění detektoru je velmi jednoduchá a při odiběru více vzorků je celý cyklus velmi írychlý. Využití scintilačního detektoru s filtrační hlavici lze očekávat všude 'tam, kde se vyskytne potřeba odběru vzorku vzduchu k měření potenciální energie záření alfa rozpadových produktů radonu a uplatní se v hygienické a dozimetrické službě jaderných i nejaderných pracovišt

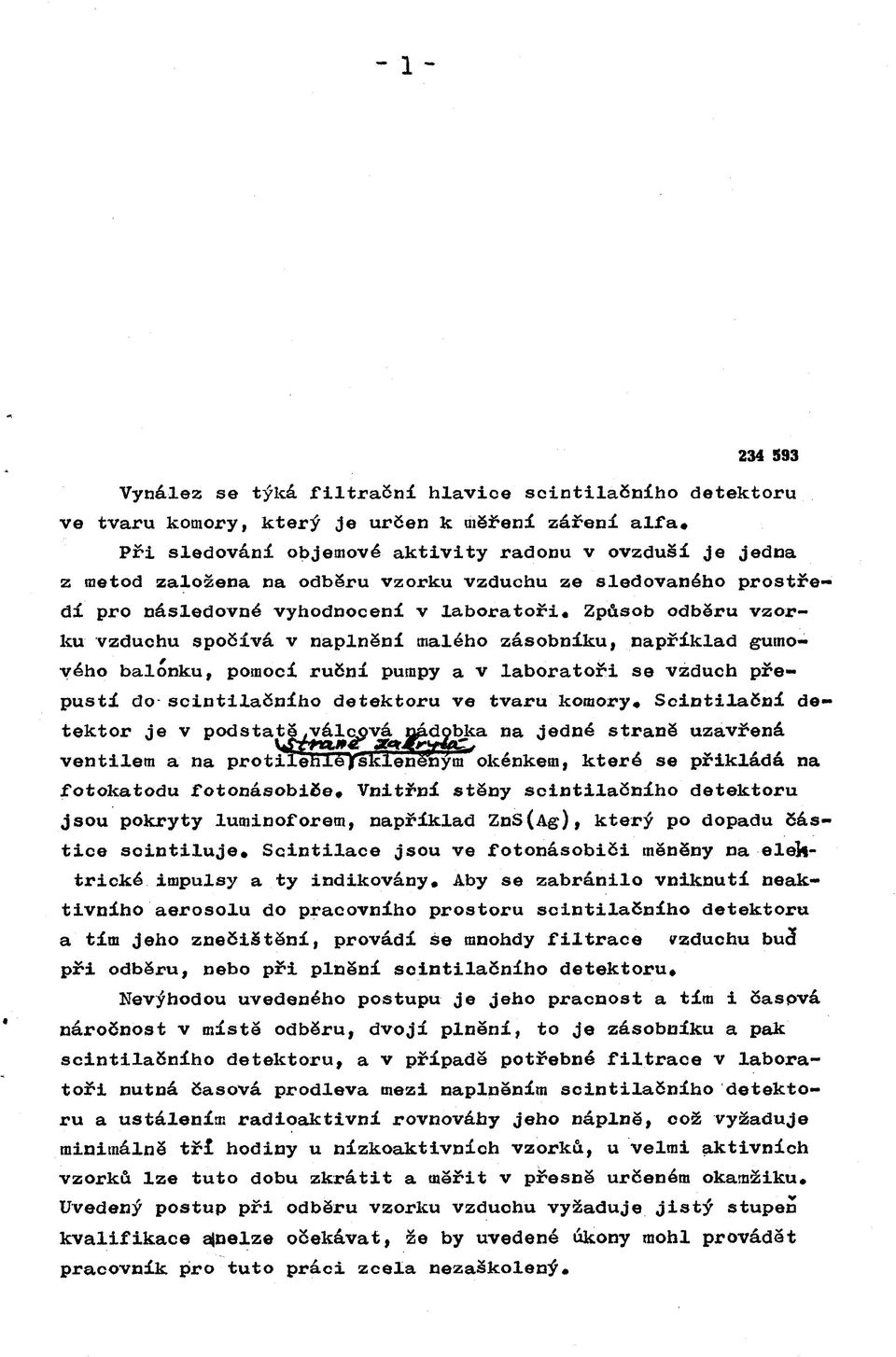

2 Vynález se týká filtrační hlavice scintilačního detektoru ve tvaru komory, který je urôen к měření zářeni alfa. Při sledování objemové aktivity radonu v ovzduší je jedna z metod založena na odběru vzorku vzduchu ze sledovaného prostředí pro následovné vyhodnocení v laboratoři» Způsob odběru vzorku vzduchu spočívá v naplnění malého zásobníku, například gumového balónku, pomocí ruční pumpy a v laboratoři se vzduch přepustí do-scintilačního detektoru ve tvaru komory» Scintilační detektor je v p od s t jpdgmca na jedné straně uzavřená ventilem a na protilehléjfškíen^ným okénkem, které se přikládá na fotokatodu fotonásobiče. Vnitřní stěny scintilačního detektoru jsou pokryty luminoforem, například ZnS(Ag), který po dopadu částice scintiluje, Scintilace jsou ve fotonásobiči měněny na elektrické impulsy a ty indikovány. Aby se zabránilo vniknutí neaktivního aerosolu do pracovního prostoru scintilačního detektoru a tím jeho znečištění, provádí še mnohdy filtrace vzduchu bucf při odběru, nebo při plnění scintilačního detektoru. Nevýhodou uvedeného postupu je jeho pracnost a tím i časpvá náročnost v místě odběru, dvojí plnění, to je zásobníku a pak scintilačního detektoru, a v případě potřebné filtrace v laboratoři nutná časová prodleva mezi naplněním scintilačního detektoru a ustálením radioaktivní rovnováhy jeho náplně, což vyžaduje minimálně tří hodiny u nízkoaktivních vzorků, u velmi aktivních vzorků lze tuto dobu zkrátit a měřit v přesně určeném okamžiku. Uvedený postup při odběru vzorku vzduchu vyžaduje jistý stupen kvalifikace a nelze očekávat, že by uvedené úkony mohl provádět pracovník pro tuto práci zcela nezaškolený.

3 - г - Uvedené nedostatky odstraňuje filtrační hlavice scintilačního detektoru podle vynálezu, jehož podstatou je filtrační hlavice, která je tvořena montážni prírubou, v níž je umístěn držák filtnu sestávající z rámečku, v němž je přichycen filtr a z mřížkyf přitom držák filtru je v montážní přírubě fixován o- chrannou převlečnou matici* Filtrační hlavice se našroubuje na ventil scintilačního detektoru po jeho evakuaci v laboratoři* V případě, že se nepožaduje filtrace vzduchu lze držák filtru z filtrační hlavice vyjmout Filtrační hlavice pak slouží jako ochranná pomůoka, která chrání napouštěcí ventil před poškozením a hrubým^náhodným znečištěním, V měřené lokalitě se ventil otevře a dojde к samovolnému naplnění scintilačního detektoru přibližně za 2 až 5 sekund. Po uzavření ventilu dochází к ustálení radioaktivní rovnováhy v pracovním prostoru scintilačního detektoru, a protože к naplnění detektoru došlo mimo laboratoř, je časová úspora vyjádřitelná dobou, která uběhne od vlastního odběru vzorku do přinesení naplněného scintilačního detektoru do laboratoře» Při odběru více vzorků je celý cyklus velmi ryohlý a snadno zvládnutelný i jedni pracovníkem. Manipulace při napouštění scintilačního detektoru je velmi jednoduchá e mů.že ji provádět kterýkoliv praconík předem i en poučený. Další nezanedbatelnou výhodou je snadná montáž filtrační hlavice ke sointilačnímu detektoru á pohodlná výměna filtru podle potřeby* Nelze opomenout ani malou hmotnost a rozměry filtrační hlavice, které umožňují snadné přenášení oelého zařízení do měřených lokalit*. JM-ltrační hlavice,scintilačního detektoru podle, vynálezu, j,e w ry^cšt^ c&aejdr, у&ы+гее^ьгъ*- znázorněna na přiloženém výkresu* Filtrační hlavicevje tvořena montážní přírubou 1, v níž je umístěn držák filtru Z sestávající z rámečku ve kterém je přichycen filtr,a mřížky přitom držák filtru Z je v montážní přírubě 1 fixován ochrannou převlečnou maticí j5«filtrační hlavice scintilačního detektoru podle vynálezu byla prověřena v následujícím konkrétním provedení* Montážní příruba 1 s vnějším průměrem 20 mm a výškou 22 mm byla zhotovena z duralu, převiečná mative 6 a vnějším průměrem 20 mm a výškou 20 mm rovněž z duralu* Držák filtru Z tvořený rámečkem 2, a mřížkou k byl zhotoven z umělé hmoty a filtr byl membránový ultrafiltr, jehož průměr může být větší^než vnitřní průměr mřížky hj

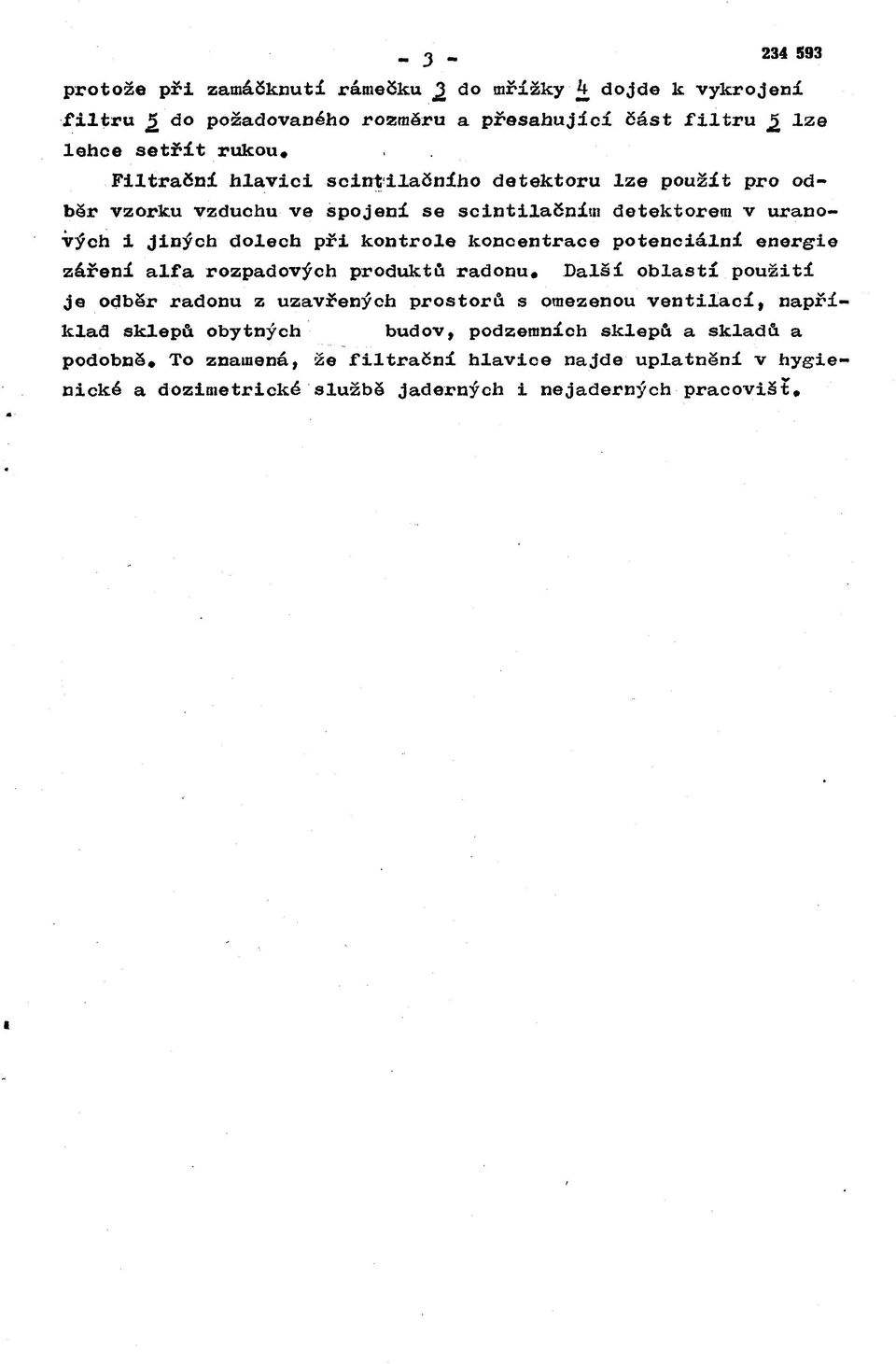

4 з - protože při zamáčknuti rámečku J3 do mřížky b dojde к vykrojení filtru jj do požadovaného rozměru a přesahující část filtru lze lehce setřít rukou* Filtrační hlavici scintilačního detektoru lze použít pro odběr vzorku vzduchu ve spojení se scintilačním detektorem v uranových i jiných dolech při kontrole koncentrace potenciální energie záření alfa rozpadových produktů radonu* Další oblastí použití je odběr radonu z uzavřených prostorů s omezenou ventilací, například sklepů obytných budov, podzemních sklepů a skladů a podobně. To znamená, že filtrační hlavice najde uplatnění v hygienické a dozimetrické službě jaderných i nejaderných pracovišt.

5 P Ř E D M Ě T - k - V Y N Á L E Z U Filtrační hlavice scintilačního detektoru^vyznačující se tím, že je tvořena montážní přírubou (l), v níž je umístěn drzák filtru (2) sestávající z rámečku (3), ve kterém je přichycen filtr (5) a z mřížky (к), přitom držák filtru (2) je v montážní přírubě (l) fixován ochrannou převlečnou maticí (6), 1 výkres 1

6 1
