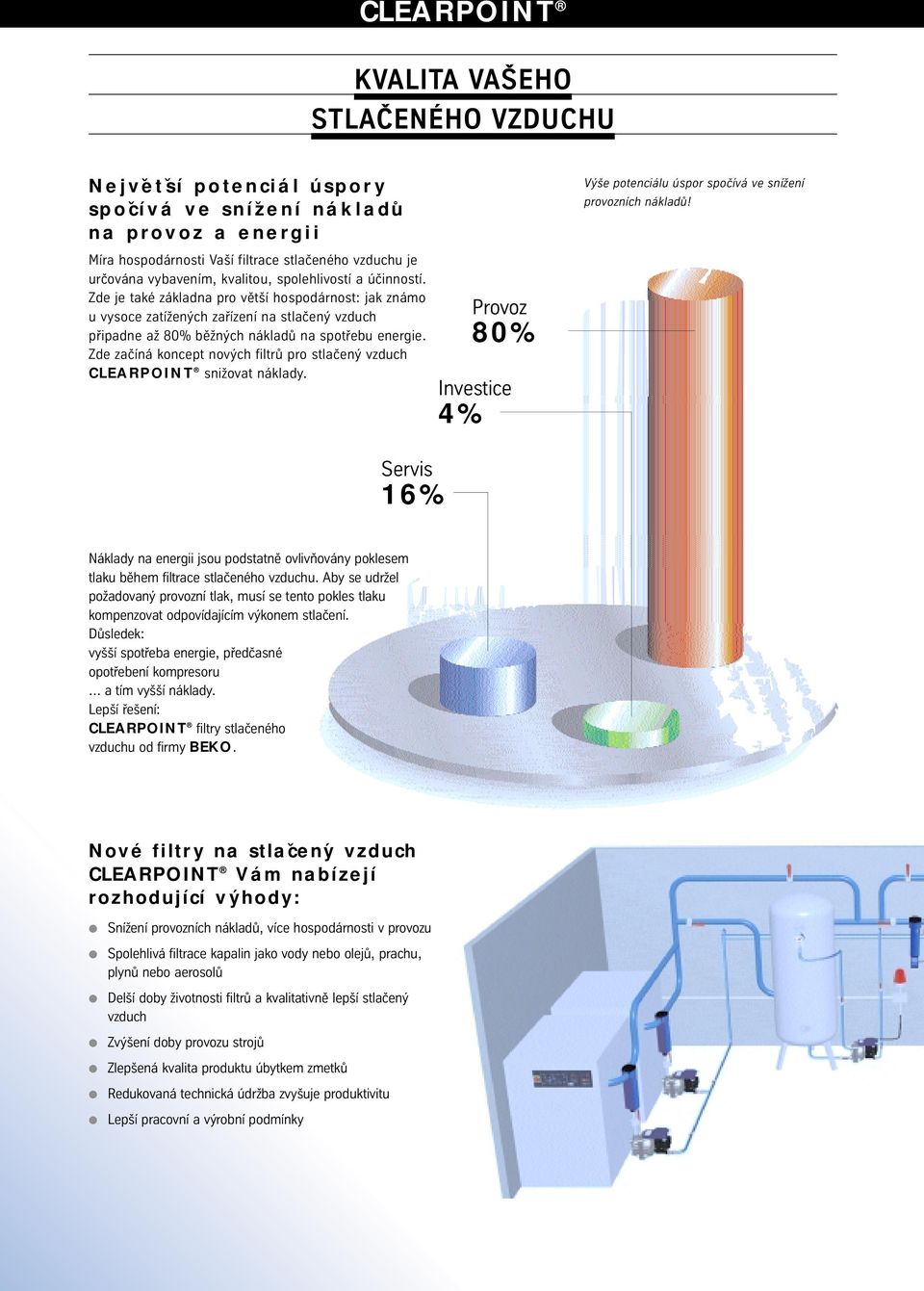

1 KVALITA VAŠEHO STLAČENÉHO VZDUCHU Největší potenciál úspory spočívá ve snížení nákladů na provoz a energii Míra hospodárnosti Vaší filtrace stlačeného vzduchu je určována vybavením, kvalitou, spolehlivostí a účinností. Zde je také základna pro větší hospodárnost: jak známo u vysoce zatížených zařízení na stlačený vzduch připadne až 80% běžných nákladů na spotřebu energie. Zde začíná koncept nových filtrů pro stlačený vzduch CLEARPOINT snižovat náklady. Provoz 80% Investice 4% Výše potenciálu úspor spočívá ve snížení provozních nákladů! Servis 6% Náklady na energii jsou podstatně ovlivňovány poklesem tlaku během filtrace stlačeného vzduchu. Aby se udržel požadovaný provozní tlak, musí se tento pokles tlaku kompenzovat odpovídajícím výkonem stlačení. Důsledek: vyšší spotřeba energie, předčasné opotřebení kompresoru... a tím vyšší náklady. Lepší řešení: CLEARPOINT filtry stlačeného vzduchu od firmy BEKO. Nové filtry na stlačený vzduch CLEARPOINT Vám nabízejí rozhodující výhody: Snížení provozních nákladů, více hospodárnosti v provozu Spolehlivá filtrace kapalin jako vody nebo olejů, prachu, plynů nebo aerosolů Delší doby životnosti filtrů a kvalitativně lepší stlačený vzduch Zvýšení doby provozu strojů Zlepšená kvalita produktu úbytkem zmetků Redukovaná technická údržba zvyšuje produktivitu Lepší pracovní a výrobní podmínky

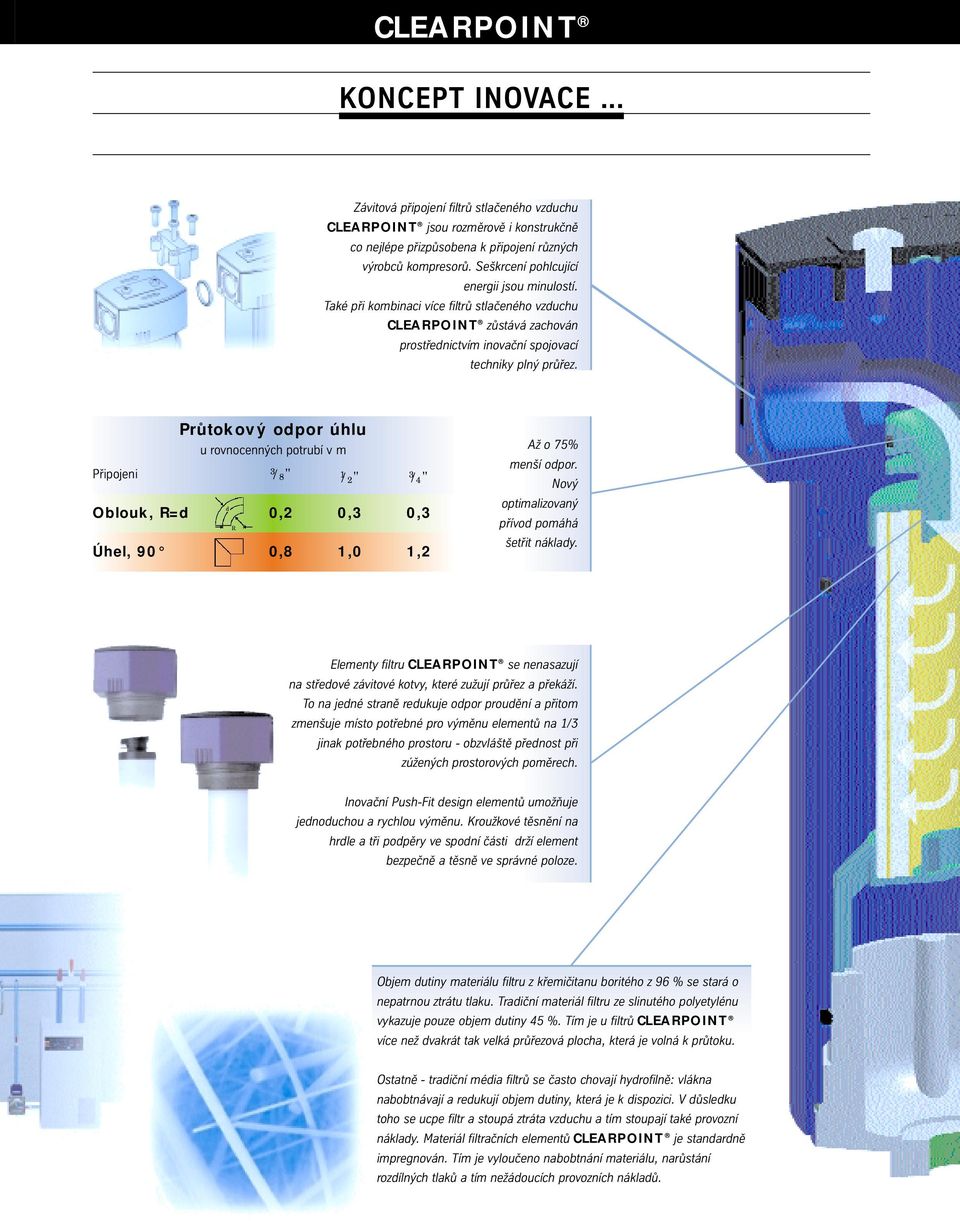

2 KONCEPT INOVACE... Závitová připojení filtrů stlačeného vzduchu CLEARPOINT jsou rozměrově i konstrukčně co nejlépe přizpůsobena k připojení různých výrobců kompresorů. Seškrcení pohlcující energii jsou minulostí. Také při kombinaci více filtrů stlačeného vzduchu CLEARPOINT zůstává zachován prostřednictvím inovační spojovací techniky plný průřez. Připojeni Oblouk, R=d Průtokový odpor úhlu u rovnocenných potrubí v m d R 3 /8" /" 3 /4" 0, 0,3 0,3 Úhel, 90 0,8,0, Až o 75% menší odpor. Nový optimalizovaný přívod pomáhá šetřit náklady. Elementy filtru CLEARPOINT se nenasazují na středové závitové kotvy, které zužují průřez a překáží. To na jedné straně redukuje odpor proudění a přitom zmenšuje místo potřebné pro výměnu elementů na /3 jinak potřebného prostoru obzvláště přednost při zúžených prostorových poměrech. Inovační PushFit design elementů umožňuje jednoduchou a rychlou výměnu. Kroužkové těsnění na hrdle a tři podpěry ve spodní části drží element bezpečně a těsně ve správné poloze. Objem dutiny materiálu filtru z křemičitanu boritého z 96 % se stará o nepatrnou ztrátu tlaku. Tradiční materiál filtru ze slinutého polyetylénu vykazuje pouze objem dutiny 45 %. Tím je u filtrů CLEARPOINT více než dvakrát tak velká průřezová plocha, která je volná k průtoku. Ostatně tradiční média filtrů se často chovají hydrofilně: vlákna nabobtnávají a redukují objem dutiny, která je k dispozici. V důsledku toho se ucpe filtr a stoupá ztráta vzduchu a tím stoupají také provozní náklady. Materiál filtračních elementů CLEARPOINT je standardně impregnován. Tím je vyloučeno nabobtnání materiálu, narůstání rozdílných tlaků a tím nežádoucích provozních nákladů.

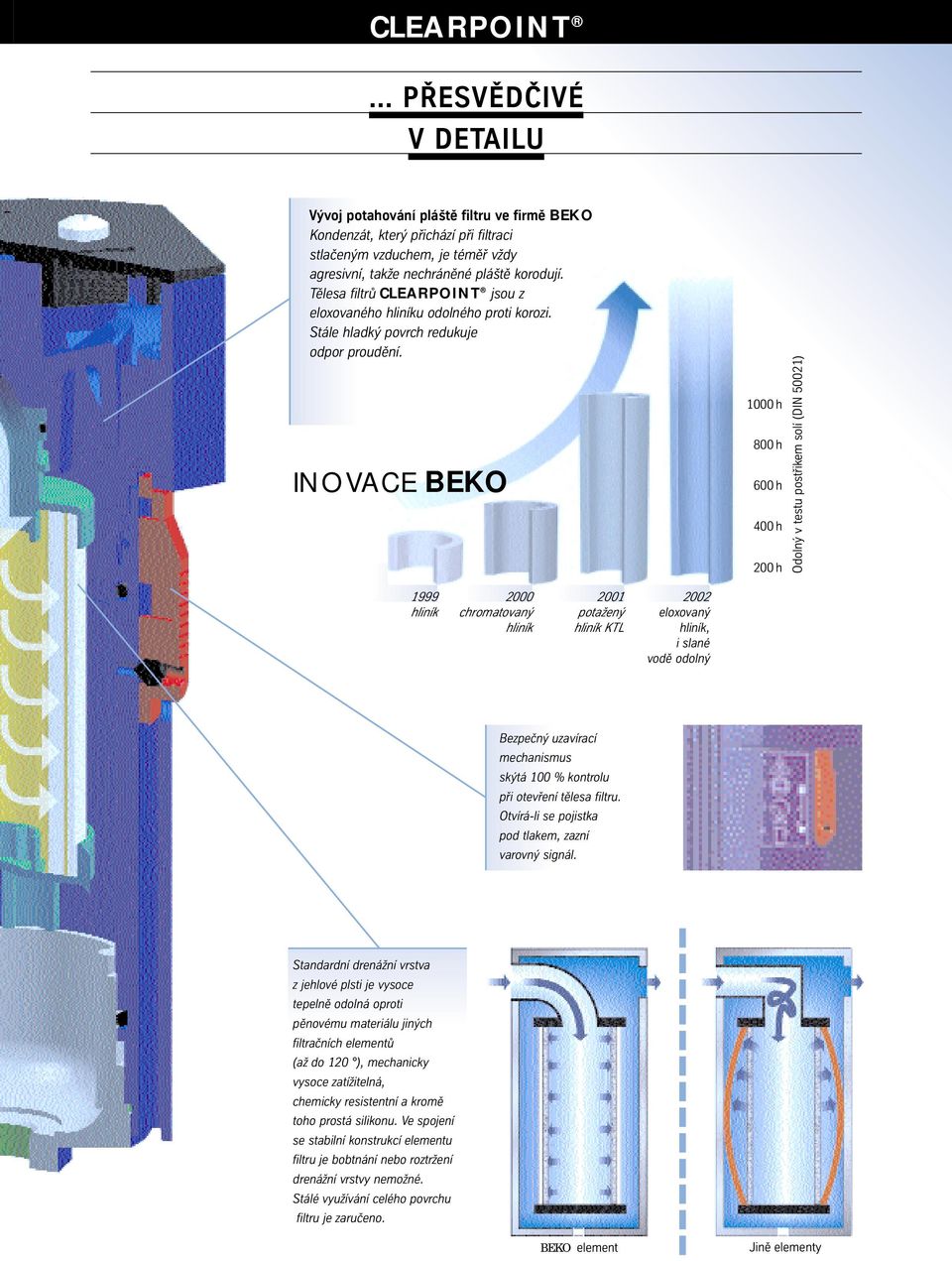

3 ... PŘESVĚDČIVÉ V DETAILU Vývoj potahování pláště filtru ve firmě BEKO Kondenzát, který přichází při filtraci stlačeným vzduchem, je téměř vždy agresivní, takže nechráněné pláště korodují. Tělesa filtrů CLEARPOINT jsou z eloxovaného hliníku odolného proti korozi. Stále hladký povrch redukuje odpor proudění. INOVACE BEKO 000 h 800 h 600 h 400 h h Odolný v testu postřikem solí (DIN 500) 999 hliník 0 chromatovaný hliník potažený hliník KTL eloxovaný hliník, i slané vodě odolný Bezpečný uzavírací mechanismus skýtá 00 % kontrolu při otevření tělesa filtru. Otvíráli se pojistka pod tlakem, zazní varovný signál. Standardní drenážní vrstva z jehlové plsti je vysoce tepelně odolná oproti pěnovému materiálu jiných filtračních elementů (až do 0 ), mechanicky vysoce zatížitelná, chemicky resistentní a kromě toho prostá silikonu. Ve spojení se stabilní konstrukcí elementu filtru je bobtnání nebo roztržení drenážní vrstvy nemožné. Stálé využívání celého povrchu filtru je zaručeno. BEKO element Jině elementy

4 KVALITA VE DVOJITÉM BALÍČKU K optimální filtraci patří spolehlivý odváděč kondenzátu. Co je platný ten nejlepší filtr, když odváděč funguje jen nedostatečně nebo chybně? Proto jsou filtry stlačeného vzduchu CLEARPOINT standardně vybaveny odvaděčem kondenzátu BEKOMAT 0 FM s elektronicky řízenou hladinou. Vedle známých spolehlivých odváděcích funkcí BEKOMAT poskytuje přístroj v této kombinaci ještě dodatečné přednosti: Integrovanou kontrolu a indikátor životnosti elementu ve filtru Dobře čitelný informativní display Volný kontakt pro hlášení poruchy na centrální řídící stanoviště. Zadní odvod kondenzátu přes úhlovou vyústku, ideální pro instalaci při malé vzdálenosti od stěny. Spolehlivá konstrukce BEKOMAT a jeho činnost bez ztráty stlačeného vzduchu z něj udělaly celosvětový průmyslový standard v odvádění kondenzátu. BEKOMAT 0 FM je další inovací pro zákazníky: filtr management a odvod jako jednotný systém. Pro stacionární a mobilní použití od průmyslu po zdravotnictví. Filtry stlačeného vzduchu CLEARPOINT jsou garantem pro hospodárnou, efektivní a kvalitativně vysoce hodnotnou filtraci stlačeného vzduchu. Filtr a odváděč musí spolehlivě vykonávat svůj úkol jako jednotka, jinak se odloučený kondenzát dostává zpět do systému a znečistí stlačený vzduch s negativními následky pro odběratele stlačeného vzduchu.

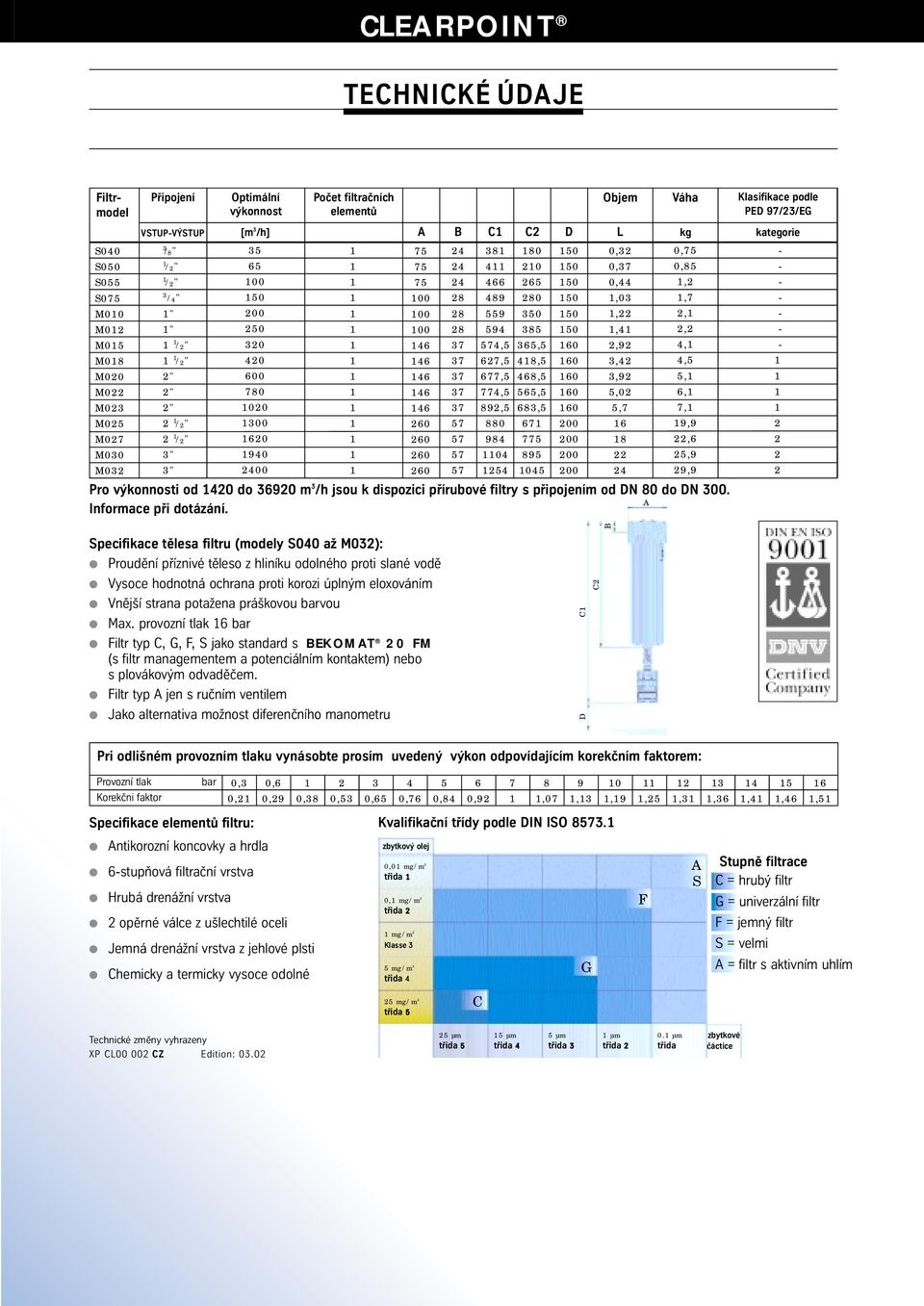

5 TECHNICKÉ ÚDAJE Filtrmodel S040 S050 S055 S075 M00 M0 M05 M08 M00 M0 M03 M05 M07 M030 M03 Připojení VSTUPVÝSTUP 3 /8" /" /" 3 /4" " " /" /" " " " /" /" 3" 3" Optimální výkonnost [m 3 /h] Počet filtračních elementů A B C ,5 67,5 677,5 774,5 89, C ,5 48,5 468,5 565,5 683, D L Objem Váha Klasifikace podle PED 97/3/EG 0,3 0, 0,44,03,,4,9 3,4 3,9 5,0 5, kg 0,75 0,85,,7,, 4, 4,5 5, 6, 7, 9,9,6 5,9 9,9 Pro výkonnosti od 40 do 3690 m 3 /h jsou k dispozici přírubové filtry s připojením od DN 80 do DN 300. A Informace při dotázání. kategorie Specifikace tělesa filtru (modely S040 až M03): Proudění příznivé těleso z hliníku odolného proti slané vodě Vysoce hodnotná ochrana proti korozi úplným eloxováním Vnější strana potažena práškovou barvou Max. provozní tlak 6 bar Filtr typ C, G, F, S jako standard s BEKOMAT 0 FM (s filtr managementem a potenciálním kontaktem) nebo s plovákovým odvaděčem. Filtr typ A jen s ručním ventilem Jako alternativa možnost diferenčního manometru D C C B Specifikace elementů filtru: Pri odlišném provozním tlaku vynásobte prosím uvedený výkon odpovídajícím korekčním faktorem: Provozní tlak Korekčni faktor bar Antikorozní koncovky a hrdla 6stupňová filtrační vrstva Hrubá drenážní vrstva 0,3 0, 0,6 0,9 opěrné válce z ušlechtilé oceli 0,38 Jemná drenážní vrstva z jehlové plsti Chemicky a termicky vysoce odolné 0,53 3 0,65 4 0,76 5 0,84 6 0,9 7 8,07 Kvalifikační třídy podle DIN ISO 83. zbytkový olej 0,0 mg/m 3 třida 0, mg/m 3 třida mg/m 3 Klasse 3 5 mg/m 3 třida 4 5 mg/m 3 třida 5 C 9,3 G 0,9,5 F,3 A S 3,36 4,4 5,46 6,5 Stupně filtrace C = hrubý filtr G = univerzální filtr F = jemný filtr S = velmi A = filtr s aktivním uhlím Technické změny vyhrazeny XP CL00 00 CZ Edition: µm třida 5 5 µm třida 4 5 µm třida 3 µm třida 0. µm třida zbytkové čáctice

6 RADIKÁLNÍ KONCEPT PRO ČISTÝ STLAČENEÝ VZDUCH
