1 ASM - Workshop Jihlava 4/2008 Technická prezentace výrobků, které by jste měli znát Ing. Richard Hemzal hemzal@asm.cz

2 Obsah Optické sítě - kabely a vlákna, aktivní a pasivní prvky Minipočítače - novinky Tencí klienti ultra jednoduché řešení Dvoudrátové systémy - nejjednodušší VDSL2 řešení Ethernet po koax. rozvodech - nová řada HPNA3 PoE - po Gigabitu, optické konvertory IP kamery - novinky, megapixelové, Cam Viewer Kamerové systémy - nová DVR, telemetrie, PTZ Video-optické konvertory RS232 a Ethernet

3 Optické sítě Kabely a vlákna Spojování vláken

4 Optické kabely terminologie Základní schéma kabelu Jádro, 9, 50, 62,5um Obal/Plášť, 125um Primární ochrana, 250um (400,500,700,900 um) Sekundární ochrana, 0,9-2mm Tahový člen Vnější plášť Další opatření

5 Optické kabely - teorie Lom světla, mezní úhel Multimode vs. single mode Multimode - vlákna s průměrem nad 10um a průběžnou změnou indexu lomu Singlemode skoková změna indexu lomu Užití různých vlnových délek 850nm nm Oblíbené 1310nm a 1550nm Absorpční 1383nm

6 Optická vlákna multimódové ITU-T G.651 standardní multimóde 62,5um OM1 50um OM2, OM3 Modální šířka 50um: 850nm, 500MHz.km, útlum vlákna 3,5dB/km 1310nm, 800MHz.km, útlum vlákna 1,5dB/km Praktický dopad: 1000Base-SX (850nm) 200MHz.km dosah 275m, 500MHz.km dosah 550m

7 Optická vlákna singlemode ITU-T G.652(a) standardní singlemode 9um do ITU-T G.652c/d singlemode, 9um, do Low water Peak, 1300~1600nm, do 0,4dB/km

8 Optická vlákna exotické typy ITU-T G.653 speciálně pro dálkové trasy, ale jedinou vlnovou délku 1550nm ITU-T G.654 extrémně nízký útlum, speciálně pro dálkové trasy, ITU-T G.655 velmi vysoké rychlosti 40Gbps, DWDM, 0,2 ITU-T G.656 jako G.655 s pásmem nm

9 Optické kabely nabídka Propojovací Distribuční Venkovní, pancéřovaný, ocelový tahový člen Venkovní, multi-lose tube, pancéřovaný, ocelový tahový člen Venkovní, multi-lose tube, dielektrický tahový člen

10 Propojovací optické kabely FO-DPVx - duplexní FO-SPVx - simplexní - PVC izolace - tahový prvek aramid, 500N

11 Distribuční optické kabely FO-BNx - PVC izolace, průměr 5mm - 4, 8, 12 vláken - tahový prvek aramid, 500N

12 Venkovní, pancéřovaný ocelový tahový člen FO-OSx FO-OSx-LWP PE izolace, průměr 10mm - 4, 8, 12 vláken - tahový prvek dvě ocelová lanka, 3000N - pancéřování - zemní pokládka - 140kg/km

13 Venkovní, multi-losse tube, dielektrický tahový člen FO-OLx FO-OLx-LWP PE izolace, průměr 11mm - 4,6, 8, 12, 16, 18, 24 max. 96 vláken - tahový prvek sklolaminát, 1500N - zemní pokládka závěs (výborný poměr tah. síla/hmotnost) - 65kg/km (do 30-ti vláken)

14 Venkovní, multi-losse tube, pancéřovaný, ocelový tahový člen FO-OSLx FO-OSLx-LWP PE izolace, průměr 11mm - 4,6, 8, 12, 16, 18, 24 max. 216 vláken - tahový prvek ocelové jádro, N - zemní pokládka, závěs - 110kg/km (do 30-ti vláken)

15 Spojování optických vláken Bez svařování V-drážkové kazety s gelem útlum 0,1 ~ 0,3dB 40mm x 4 x 6 mm nejistota lomu, kompenzována gelem Svařování 0,02dB 40-60mm, průměr ~ 2,5mm Pozn. měřidla +/- 0,15~0,25dB

16 Spojování optických vláken Kdy není nutné svařovat 1000Base-SX a LX 5km předpokládá 1,5dB na konektory 4x 0,2dB adaptéry, zbývá 0,7dB na spojky (7x 0,1dB nebo 2x 0,3dB) výkon a citlivost konvertorů je naštěstí větší, útlum vlákna nižsí než předpokládá standard Kdy je nutné svařovat dlouhodobý výhled nasazení, přechod na 10G požadavek garance nezbytné pro PON (GEPON, CWDM) malá nutnost testování => produktivita univerzálnost

17 Svařování Svářečka FS-25 Automat, 2D, 9s/svár, V-drážky Li-Ion baterie (3h), 12V 5 barevný polohovatelný LCD, X a Y pohled Světlo v pracovním prostoru Automatická kontrola zalomení vlákna Automatická kalkulace útlumu na svaru Tahový test Automatické provedení svaru Obrazové menu Vodě odolný kryt paměť svárů, RS-232 export, vlastní programy Lámačka FC-21 12k zlomů, výměnné ostří i pro 2 vlákna

18 Uchycení vany Protažení kabelu vanou a jeho zajištění Odstranění vnějšího pláště, 0,5-1m Nasazení ochrany Svařování

19 Svařování Odstranění sekundární a primární ochrany

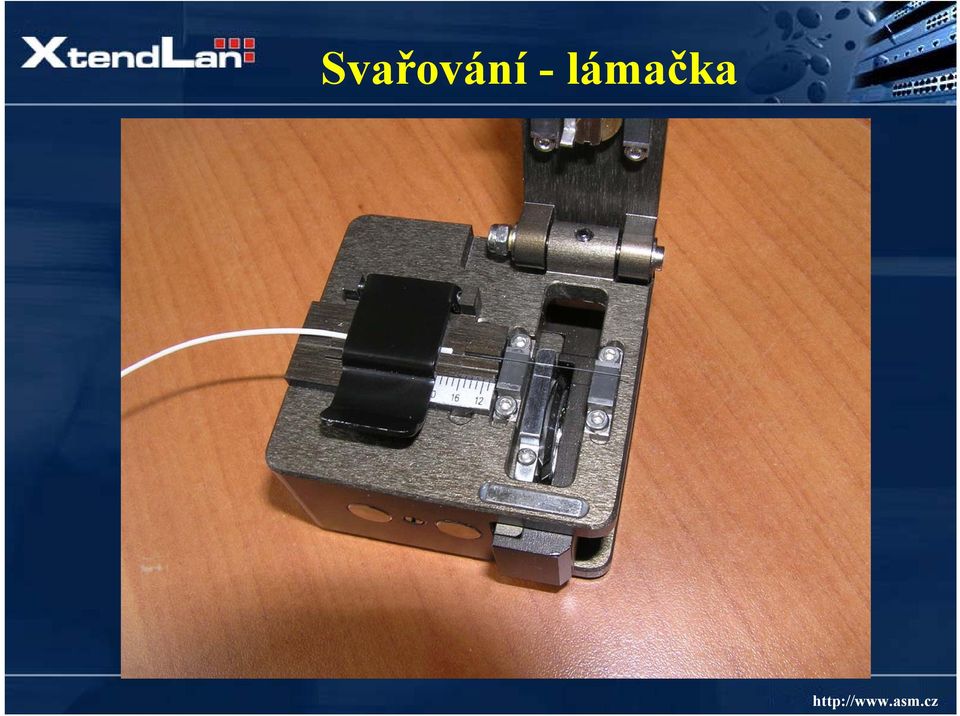

20 Svařování - lámačka

21 Svařování - lámačka

22 Svařování - lámačka

23 Svařování - lámačka

24 Svařování

25 Svařování

26 Svařování

27 Svařování Automatické svaření souosost vzdálenost svaření Změření Stiskni Auto

28 Svařování Pohled kamer v X a Y osách Prověřízlom

29 Svařování Odhad útlumu z pohledu kamer

30 Svařování

31 Svařování zatavení ochrany

32 Svařování zatavení ochrany

33 Svařování zatavení ochrany

34 Vložení do kazety Nasvícení Svařování - dokončení lokátor, viditelné světlo (XL-VFL051, 0,5mW, 3km) Měření Ruční měřidla tolerance +/- 0,15~0,25dB Závislost na vlnové délce 850, 1300, 1310, 1490, 1550, 1625 nm Rozlišení 0,01dB Rozsahy -70dBm ~ +10, +30dBm Zdroj světla, stabilizovaný

35 Optické sítě a ISP Jak zapojit ulici s klienty Rozvod s postupným řetězením aktivních prvků Rozvod s postupným odbočením vláken ze svazku Každý uzel dvě vlákna Každý uzel jedno vlákno, WDM S využitím CWDM jedno nebo dvě vlákna na celé trase Gigabit ke každému uzlu S využitím GEPON jedno vlákno sdílený Gigabit

36 Optické sítě CWDM Aktivní komponenty pro CWDM (až 18 vlnových délek po jednom páru) moduly SFP minigbic nm XL-MGB-L80xx nm XL-MGB-L50xx Planet GSW x minigbic SFP, 24x 1000Base-T

37 Optické sítě CWDM Pasivní komponenty pro CWDM 8 kanálový rozbarvovač rozbočovač 1:2 wideband filtr vlnové délky

38 Optické sítě GEPON GEPON, IEEE 802.3ah po jednom vlákně Downstream 1490nm Upstream 1310nm Předpokládá se 1550nm použití pro modulaci TV Základní prvky GEPON OLT centrální jednotka (Optical Line Terminal) ONU klientské zařízení (Optical Network Unit), 32x na jeden OLT Dynamické sdílení 1,25Gbps Pasivní rozbočení

39 Novinky

40 Základní řady minipc 1. TC-26x, RB-26x Mini PC SoC SiS Vortex86 200MHz - EOL SoC SiS Vortex86SX 300MHz 2. TC-36x, RB-36x VIA Eden ULV 500MHz Novinka! 3. TC-85x, RB-85x VIA Eden-N 800MHz VIA Eden-N Esther 1,2GHz

41 Mini PC VIA Eden 500MHz 1.) VIA Eden ULV 500MHz - 90um technologie, max. 3,5W - vestavěné AES šifrování 2.) Čipová sada VIA CX700 u všech modelů - MPEG-4/WMV9 dekodér - VGA až 128MB, TV-out 1920x ) Paměť 512MB DDR2 na desce 4.) Pracovní teplota 0 až +60 st. C 5.) Napájení 5V/max. 3A 6.) VESA montáž 7.) Rozměr 115x115x35mm

42 Mini PC VIA Eden 500MHz TC-361 1xLAN TC-361H 1xLAN, 2,5 HDD RB-361 1xLAN, minipci RB-362 1xLAN, minipci, 2x RS-232 Společné vlastnosti: CF slot, fanless 2x PS/2, audio in/out

43 Mini PC VIA Eden 500MHz VIA Eden ULV = plnohodnotný x86 procesor, Pentium Pro kompatibilní - Windows XP - Windows Embedded - Windows CE - Linux

44 Ultra tencí klienti

45 Tenký klient Všeobecný popis technologie vzdálených terminálů s nenáročnou údržbou Všechny aplikace běží na serveru, uživatel dostává pouze obrazovky Centralizace aplikací a systému na jeden nebo více serverů

46 Ultra tencí klienti Jedno účelový hardware a software Nepoužívají RDP, mají vlastní protokol se stejným výsledkem Koexistují s RDP Omezený počet klientů

47 Ultra tencí klienti - HW TC-401, TC-402, Bez pohyblivých částí 1x LAN 10/100Base-T 1x VGA 2x PS/2, klávesnice a myš jack pro zvukový výstup externí napájecí zdroj 5V/2A rozměry 168x130x25mm bez pohyblivých částí specializovaný systémový čip (SoC) bez pohyblivých částí 1280x1024

48 Ultra tencí klienti - SW Software v ceně každé TC-401, TC-402 Windows XP a Windows 2003, plná kompatibilita 30 klientů na systém Bleskové zprovoznění Podporované OS Windows 2003 Server nebo 2000 Professional Windows XP Professional nebo Home Klienti statické IP nastavení serveru nebo autodetekce Pozn. - diskuse k licencím XP, Device CAL

49 Ultra tencí klienti - SW Možnost náhledu na práci klienta nebo všech najednou

50 Dvoudrátové systémy VDSL2 tak jednoduché to ještě nebylo

51 Přehled VDSL je dvoubodové spojení VDSL 2band: 5/11/15Mbps na 1500/1200/1000m VDSL 4band: 5/15/25Mbps na 1700/1100/600m VDSL2: 5/11/15/100Mbps na 1500/1200/1000/300m VDSL2 Planet VC-200M, VC-200S - Management - Volba frekvenčních plánů

52 VDSL2 novinky VC-201-1x VDSL2, 1xPOTS, 1x Fast Ethernet VC-202-1x VDSL2, 1x Fast Ethernet VC-810S - 8x VDSL2, 8x POTS, 1x Gigabit

53 VDSL2 novinky VC-201, VC-810S Přenosové rychlosti, vodič 0,5mm 200m 100/55Mbit/s 400m 85/36Mbit/s 600m 60/11Mbit/s 800m 40/5 Mbit/s 1000m 30/1 Mbit/s

54 VDSL2 VC201 Telefonní linka Up to 1km LAN Switch Phone

55 Čelní panel VDSL2 VC201 1x 10/100Base-TX, RJ-45 Auto-MDI/MDI-X 2x RJ-11 - VDSL a POTS Telefon LAN switch VC-201_CO

56 VDSL2 VC201 Zadní panel volby přepínačem Master (CO)/Slave (CPE) Režim kanálu Fast latence do 1ms Interlieved - s ochranou proti pulznímu rušení, latence spojení do 10ms Omezení rychlosti (no limit nebo 50/20Mbps) SNR 9dB/6dB

57 Čelní panel VDSL2 VC202 1x 10/100Base-TX, RJ-45 Auto-MDI/MDI-X 1x BNC - VDSL2 Switch VC-202

58 VDSL2 VC202 VC-202 Přenosové rychlosti koax. kabel RG m 100/55Mbit/s 400m 100/55Mbit/s 600m 100/55Mbit/s 800m 100/52Mbit/s 1000m 100/42Mbit/s 1200m 90/36Mbit/s 1400m 80/27Mbit/s 1600m 70/10Mbit/s

59 VDSL2 VC-810S 1x Gigabit RJ-45/SFP 8x VDSL2, 8x POTS - svorkovnice Web Management SNMP v1, v Q 32 skupin Portový shaper Port mirroring Port locking

60 VDSL2 VC-810S

61 Přestávka?

62 Ethernet na koaxiálních rozvodech

63 Ethernet po koaxiálním vedení

64 Ethernet po koaxiálním vedení řada XL-HB XL-HB128C Komunikace po koaxiálním vedení, sběrnicová topologie HPNA 3.0, Rychlosti 128Mbps, sdílená sběrnice Režim MDU a P2P Nutnost vidět jen master práce na hvězdicové síti Koexistence s TV signálem Funkce až do 60dB útlumu Pásmo 4-21MHz, 0dBm Schopnost pracovat s multi-přepínači XL-HB128C XL-HBW128C 31 podřízených jednotek Web management, Telnet, SNMP Diagnostika, měření SNR vůči každému bodu Registrace dle MAC adres XL-HB128C, možnost zablokování služby, určení počtu MAC adres za bránou QoS 802.1p, IP ToS Ovládání upgradů XL-HBW128C

65 Ethernet po koaxiálním vedení nová řada XL-HC Pásmo 12-28MHz Výkon 8dBm HPNA 3.1 ITU-T G.9954 (01/07) XL-HC128C Frekvence jiných systémů: CATV v Evropě od 47MHz VDSL2 0,13-12MHz Euro DOCSIS 2.0 upload 5-45MHz

66 Ethernet po koaxiálním vedení nová řada XL-HC Co se mění HPNA 3.1 Pouze režim MDU Pásmo 12-28MHz až 144Mbit/s Min. útlum mezi master a EP jednotkou požadováno 12dB. Max útlum 60dB. Blokace na port Řízení pásma již na koncové jednotce, pro oba směry Tag/Untag VLAN IGMP v1, v2 nastavitelnost 802.1p a ToS monitoring stavu vestavěný spektrální analyzer XL-HCW128C

67 Ethernet po koaxiálním vedení nová řada XL-HC Co se nemění 2x CATV F female, 2x LAN RJ-45 5V napájení 31 klientů na jeden master Web/SNMP/Telnet

68 Co je lepší řízení pásma Ethernet po koaxiálním vedení nová řada XL-HC

69 Co je lepší diagnostika Ethernet po koaxiálním vedení nová řada XL-HC Rozložení šumu ve spektru (max. ~ 120dBm/Hz)

70 Co je lepší VLAN 802.1Q Ethernet po koaxiálním vedení nová řada XL-HC

71 Ethernet po koaxiálním vedení nová řada XL-HC Co je horší 1.) NENÍ ZPĚTNĚ KOMPATIBILNÍ 2.) Řídící jednotka XL-HBW128C jen do vyprodání zásob. Nové instalace nutno budovat na XL-HC128C XL-HCW128C

72 Gigabit a PoE Optika a PoE

73 PoE běží i s Gigabitem POE-152 POE-152S-5V POE-152S-12V injektor spliter spliter PoE 802.3af po Gigabitu 1000Base-T stejně tak i pro 100Base-TX, 10Base-T Autodetekce, 100m segment CAT 5, 5E, 6; 48V DC POE-152S-5V / 2,5A POE-152S-12V / 1A

74 PoE vs. optika FTP-802 FTP-802S15 multimode singlemode PoE 802.3af injektor 100Base-FX konvertor, 1310nm Multimode/singlemode, 2km/15km CAT 5, 5E, 6; napájení adaptérem 48V DC DIP switch pro Link-Fault-Pass

75 IP kamery Novinky Cam Viewer

76 IP kamera s řízením clony ICA-750 CCD 1/4 640x480/30fps, MJPEG/MPEG4 Auto Iris, DC PoE 802.3af Noční denní režim, IR filtr Citlivost 0,5lux CS-mount, I/O porty 2+2 Obousměrné audio, vestavěný mikrofon HTTP a HTTPS RTSP, 3GPP

77 IP kamera s D1 ICA-700 CCD 1/3 704x480/30fps PoE 802.3af Citlivost 0,1lux CS-mount RTSP, 3GPP Pozn. nástupce ICA-110

78 Megapixel PT kamera ICA-M230 CMOS 1,3 Mpix 640x480/30fps 1024x768/15fps (MPEG4) 1280x1024/5fps (MJPEG) Rotace 355 o Naklánění 100 o IR světlo 10m PoE 802.3af Vestavěný mikrofon, audio výstup Montáž na strop i zeď

79 Megapixel PT kamera ICA-M230 ActiveX Detekce pohybu 4 zóny alarm FTP alarm, 15s video Tour 64 pozic, 16 pozic/tour RTSP stream, 3GPP Noční/denní režim Časové razítko

80 Cam Viewer Centralizovaný bezpečnostní systém IP kamer, ovládání PTZ a I/O náhled, záznam, časový záznam, detekc epohybu vyvolávání poplachových akcí uživatelský management Life View a Remote Playback server multi-obrazovkový kalendářový záznam vyhledávání dle událostí

81 Cam Viewer - Smart Guard Předdefinované funkce analýzy obrazu detekce pohybu ztráta ostrosti obrazu zakrytí kamery chybějící objekt cizí objekt Vyvolání poplachů

82 Cam Viewer - Counting

83 Cam Viewer Lite sledování 32 kamer ZDARMA CamViewer Cam Viewer Professional 30 dní trial 4 kamery (CVP-4), 8 kamer (CVP-8), 16 kamer (CVP-16), 32 kamer (CVP-32), 64 kamer (CVP-64),

84 CamViewer Co je podporováno jen v Professional max. 64 kamer, Lite jen 32 kamer simultánní přehrávání 16 kanálů, Lite jen 1 kanál Server Remote Playback vzdálené přehrávání záznamů vyvolávání poplachů ( , On Screen, PTZ, SMS) obrazové počítání průchodů + statistika přehrávání na druhém monitoru poplachový, cyklický, přehrávací monitor

85 Cam Viewer Podporované kamery ICA-108, ICA-108W, ICA-151, ICA-M230 ICA-310, ICA-312, ICA-350 ICA-501, ICA-510, ICA-525, ICA-530 ICA-601, ICA-651 ICA-700, ICA-750 IVS-110

86 Kamerové systémy Nová DVR Telemetrie kamer

87 DVR pro PAL DVR-470P, 4x video+4x audio, 100fps/4CIF, H.264 DVR-870PM, 8x video+4x audio, 200fps/4CIF, H.264, matrix CIF = 253x288 2CIF =704x288 DCIF =528x384 4CIF=704x576 PAL=720x576

88 DVR-470P/870PM Web client/management, ActiveX, Multiple-DVR 8x HDD, 3,5 SATA, disková redundance, DVD 16x vstupy čidel, 4x alarmový výstup, 1x sériový port RS-485, ovládání PTZ 1x sériový port RS-232, pro nastavení a sběr dat z terminálů nebo ovládání z PTZ klávesnice FTP alarm upload volitelná velikost nahrávky, max. interval nahrávání, volitelné období nahrávání jen dle alarmů a dle detekce pohybu Video matrix ovládání přepnutí vstupu na výstup monitoru, cyklické střídání pohledu na poplach nebo nastavení alarm USB backup počešťujeme

89 Telemetrie kamer Telemetrie v CCTV = ovládání PTZ kamer (P=Pan, T=Tilt, Z=Zoom) Jednoduché až komplexní systémy Ovládání obrazových i pomocných systémů Morálně nezbytné pro systémy s obsluhou Bezobslužné systémy provázány s detekcí pohybu v obraze

90 Telemetrie Fyzická vrstva Fyzická vrstva ovládání RS-485 (obvyklá implementace): 2 vodiče (1 pár), a/b vodič Half-duplex pro kamery stačí i jednosměrná 1200m bez zesílení na vodiči 0,5mm sběrnicová topologie, terminace 120ohm 8 bit adresa, 256 zařízení na jednom páru vodičů Snadný přechod RS-232 na RS-485 (XL-LD485) Výjimky: rozbočovače RS-485, RS-232/485, vytvářejí hvězdicovou topologii opakovače

91 Telemetrie Fyzická vrstva Typické části: Řídící klávesnice a/nebo DVR RS232/485 konvertory Dekodéry protokolů s ovládanými systémy Kamery s dekodéry objektivy s řízením clony a ostřením, případně autofocus rotátory ukryté v nejrůznějších pouzdrech integrovaná pomocná zařízení světlo topení stěrač, rozmrazování Videomatice

92 Telemetrie Fyzická vrstva Nerozhoduje pořadí připojení! Vždy vysílá jen jedno zařízení.

93 MATRIX-1608A, 16x in+8x out PTZ klávesnice přímo na panelu modulárnost Videomatice

94 Vysokorychlostní stropní kamery SDOMEO , CCD 1/4, 480 TV řádek 27x optický zoom 10x digitální zoom 0,01lux vodotěsná,vyhřívaná 360 o rotace nekonečná, 90 o naklápění, převracení obrazu automaticky 280 o /s 24V, do 30W -40 o C až +60 o C

95 Ukázka videozáznamu Vysokorychlostní stropní kamery Kamera SDOMEO Uloženo na DVR-470P

96 PELCO-D Standard, spolehlivější než PELCO-P, komunikační rychlost nastavitelná PELCO-P starší varianta, doporučení 4800,N,1,1 Jiné Kalatel (Philips), Kodicom, Samsung Překladače protokolů Telemetrie komunikační protokoly

97 Video-optické konvertory

98 Video-optické konvertory Přenos a sdružení analogových signálů video Fast Ethernet audio, telefon sériové linky RS485/422/232 I/O, TTL signály jiné analogové signály Jediné vlákno, 1310nm/1550nm, singlemode i multimode, dosah min. 2km, max. přes 50km Vstupy chráněny před přepětím, 10/700us,4kV -40 o C až +85 o C Žádné zkreslení, SNR >70dB Nic se nenastavuje

99 Video-optické konvertory Pozn. jednosměrný vs. obousměrný RS-485 1x optické vlákno RS-485

100 Konvertory jen video Přenos sdružených video signálů Jednosměrně, standardně 1310nm 1,4,8,16,32,64 video kanálů XL-VT1100R/T 1x video XL-VT1400R/T 4x video XL-VT1800R/T 8x video

101 Konvertory video+rs485 uni Přenos sdružených video signálů Video signál po 1310nm Zpětný kanál 1550nm od řízení ke kamerám 1,4,8,16,32,64 video kanálů XL-VT1101R/T 1x video+rs485 XL-VT1401R/T 4x video+rs485 XL-VT1801R/T 8x video+rs485

102 Konvertory video+fast Ethernet +RS485 Přenos sdružených video signálů Plný WDM multiplex 1310/1550nm Fast Ethernet, full duplex 1,4,8,16,32,64 video kanálů XL-VTE1101R/T 1x video+lan+rs485 XL-VTE1401R/T 4x video+lan+rs485 XL-VTE1801R/T 8x video+lan+rs485

103 Video-optické konvertory - alternativy VT1110R/T-BB obousměrné video i audio po jednom vlákně 100% kvalita signálů 1x optické vlákno

104 Sériová komunikace po IP

105 Sériová komunikace po IP Přenos sériové komunikace po IP sběr dat - čtečky, terminály, měřidla, ústředny ovládání zařízení automaty, ústředny, kamerové systémy náhrada fyzického RS-232/422/485 propojení

106 Sériová komunikace po IP ICS-102x ICS-102 1x 100Base-TX, RJ-45 ICS-102S 1x 100Base-FX, SC, multimode 2km, 1300nm ICS-102S15 1x 100Base-FX, SC, singlemode 20km, 1310nm volitelně RS-232/422/485, bit/s, DB9 na zeď a s příslušenstvím na DIN lištu kompatibilní s MC-700, MC-1500, MC-1000R přepěťová ochrana do 1,5kV 5V, max. 5,5W

107 Web management, HTTP Pracovní režimy Sériová komunikace po IP ICS-102x Pair connection (Raw) Master/Slave TCP server TCP klient UDP klient, 10 cílových adres, možný multicast Virtuální COM porty Telnet server Možnost odesílat data rámcově v závislosti na startovním a koncovém znaku.

108 Sériová komunikace po IP ICS-102x Pair connection (Raw) Master/Slave náhrada fyzického propojení Rady: kombinace ICS VDSL2 VC-201 při užití ICS-102S stejné jako použít optický modem

109 Virtuální COM Sériová komunikace po IP ICS-102x Emulátor sériového portu VCOM bez předělávání aplikací

110 Děkujeme za pozornost Další informace na Technická podpora ftp.asm.cz ftp.xtendlan.cz
