1 DIPLOMOVÁ PRÁCE Bytový dům Na Zatlance, Praha Smíchov Petr Uhlíř 13. semestr zimní semestr 2014/2015 Atelier Radka Kolaříka, Fakulta Architektury ČVUT v Praze Doc. Ing. Arch. Radek Kolařík, Ing. Arch. Lada Kolaříková, Ing. Arch. Filip Landa

2

3 Bytový dům Na Zatlance V PATĚ KOPCE... NA ROHU... Na několika robustních polenech, které se pod tíhou vmačkávají do země, leží obytná část - celistvé tělo... s různě hlubokými otvory - živými ranami... její vrchol již zvětrává...

4

5

6

7

8 SITUACE M 1:500

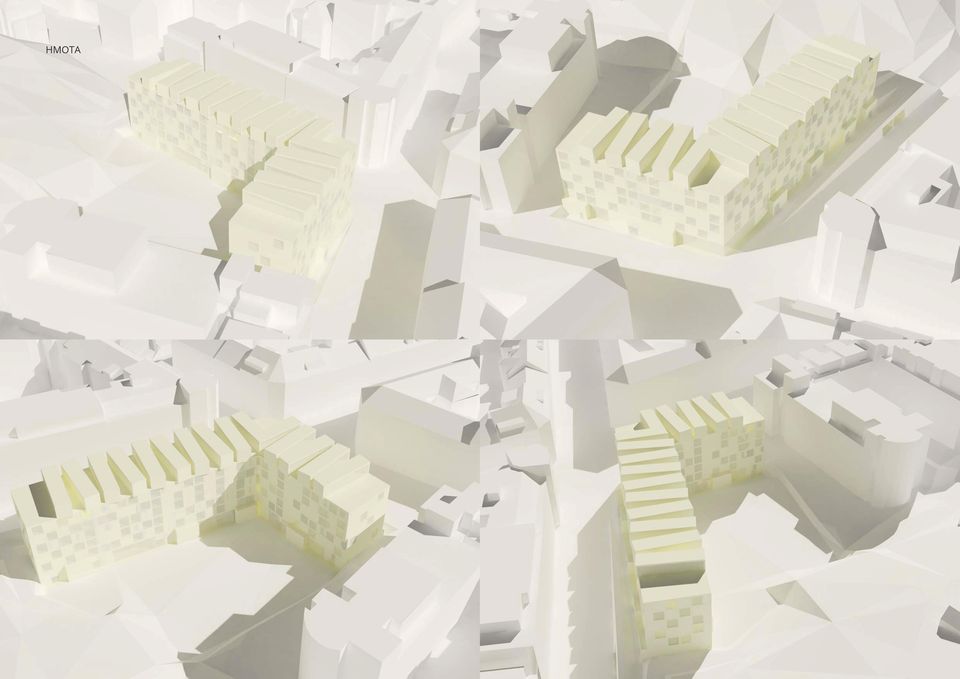

9 HMOTA

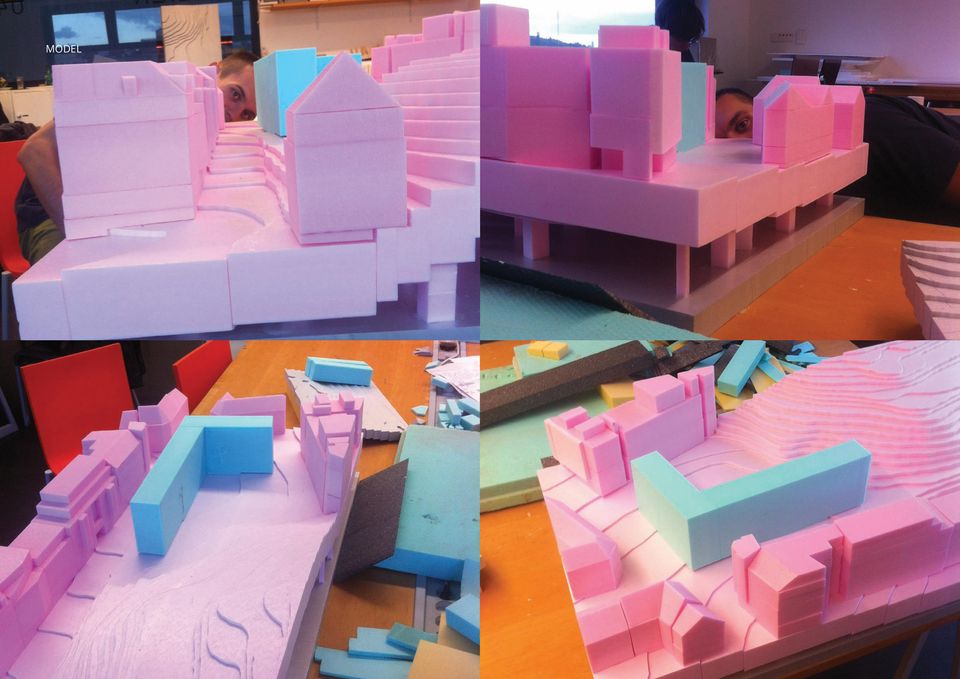

10 MODEL

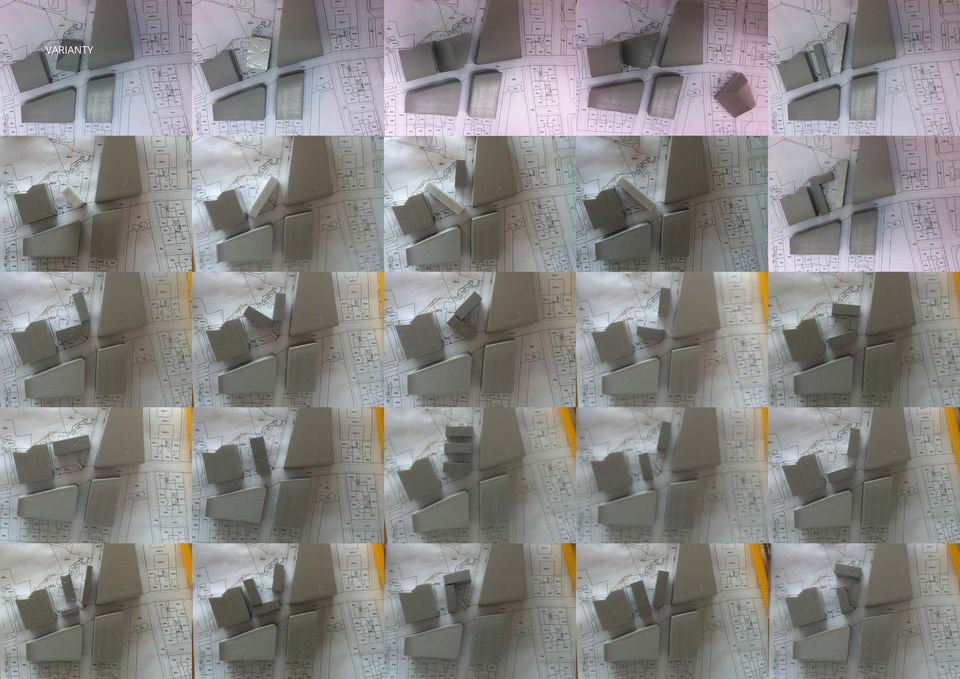

11 VARIANTY

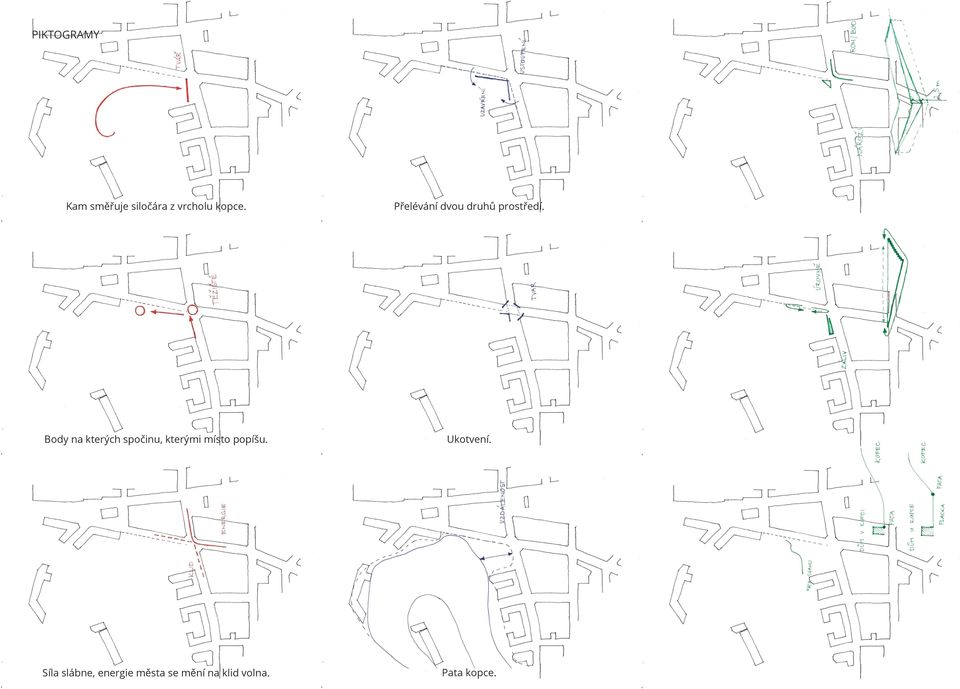

12 PIKTOGRAMY Kam směřuje siločára z vrcholu kopce. Přelévání dvou druhů prostředí. Body na kterých spočinu, kterými místo popíšu. Ukotvení. Síla slábne, energie města se mění na klid volna. Pata kopce.

13 Průvodní zpráva Hmota Popisoval jsem prostory, které vznikají vkládáním různých tvarů hmot a tak jsem si ověřoval jejich pravdivost a použitelnost. Zvolil jsem hmotu, jež nejlépe vystihuje okolní charaktery a přináší místu nové rozměry. Řešení nekopíruje uliční čáru, ale nabízí předprostor domu a obohacuje ulici o nový zážitek. Křížení ulic Na nárožich je užito tvarosloví, které toto místo ne zcela vystihuje. Přísný a těžkopádný výraz čtyř, tedy tří stran symbolizuje čtyři vyvážené směry (ulice), které se zde střetávají. Ale není tomu tak, tady silně převažuje jeden směr a to z kopce od kostela do města. Proto považuji zmnožení čtvrtého nároží za nepravdivé. Snažím se nahradit strohou vůli, realitou. Jako čtvrté nároží doplňuji ostrý roh, který ukotví nejasné křížení na místě a upozorňuje na změnu směru hlavního proudu. Ostré nároží zdůrazňuje toky energie, zde probíhající. Pohyb, vybavenost. Dva směry jsou klidné, snad statické, což zřejmě souvisí s přítomností kopce bez vrcholu a parku bez lidí... V těchto směrech se hmota odtahuje a postupně zklidňuje. Hmota upozorňuje klidně a decentně na kopec a neodbytně na křížení ulic. S kopcem zachází jako s rovnocenným partnerem. Je Goliáši Davidem, jež mu neusiluje o život, ale nechává mu vlastní prostor k dýchání. Terén Vztah kopce a hmoty vnímám jako jádro pudla. Je důležité nechat kopci prostor k vnímání s odstupem. Jde o jediné místo podél jeho paty, kde získává vlastní identitu a ducha. Vztah a vzdálenost hmoty dodává kopci smysl a pravdivost. Zároveň plocha mezi nimi musí mít jasný charakter - je to placka u paty kopce. Hmota se tak dostává do pozice u kopce a ne v kopci. Kamenná zeď V ulici Na Zatlance drží svah a odděluje dvě úrovně ulice (drží uliční čáru). Hmota na zdi se dostává do polohy bližší kopci. Zeď zároveň vytváří podium, podnoš. Na druhé straně v ulici Ostrolovského vznikl klidný záliv. Dům Při návrhu jsem se snažil naplnit vlastnosti hmoty a přivést je tak k životu. Chtěl jsem - aby dům působil klidně jako ustoupení hmoty, - aby byl energický jako její nároží, - a aby byl důvěryhodným partnerem kopce přestože se jedná o opaky, které se doplňují. Byt strom. Dům les. Dům má klasické členění pata, dřík a hlava. Pata jsou pražce s vchody a zázemím. Dřík je obytná část s otvory živými ranami. Hlava je zvětralá. Pro dům jsem hledal racionální čistý rastr v jednom i dvou směrech. Pro skládání obytných buňek s jedním otvorem. Lodžie, které buňku osvětlí. 1 otvor = 1 byt Jedním otvorem osvětlím dvě místnosti. Hloubka otvoru se mění od 2,5m do 0,5m. Lodžie a francouzské okno. Lodžie slouží jako meziprostor, nárazník mezi vnitřkem a vnějškem.

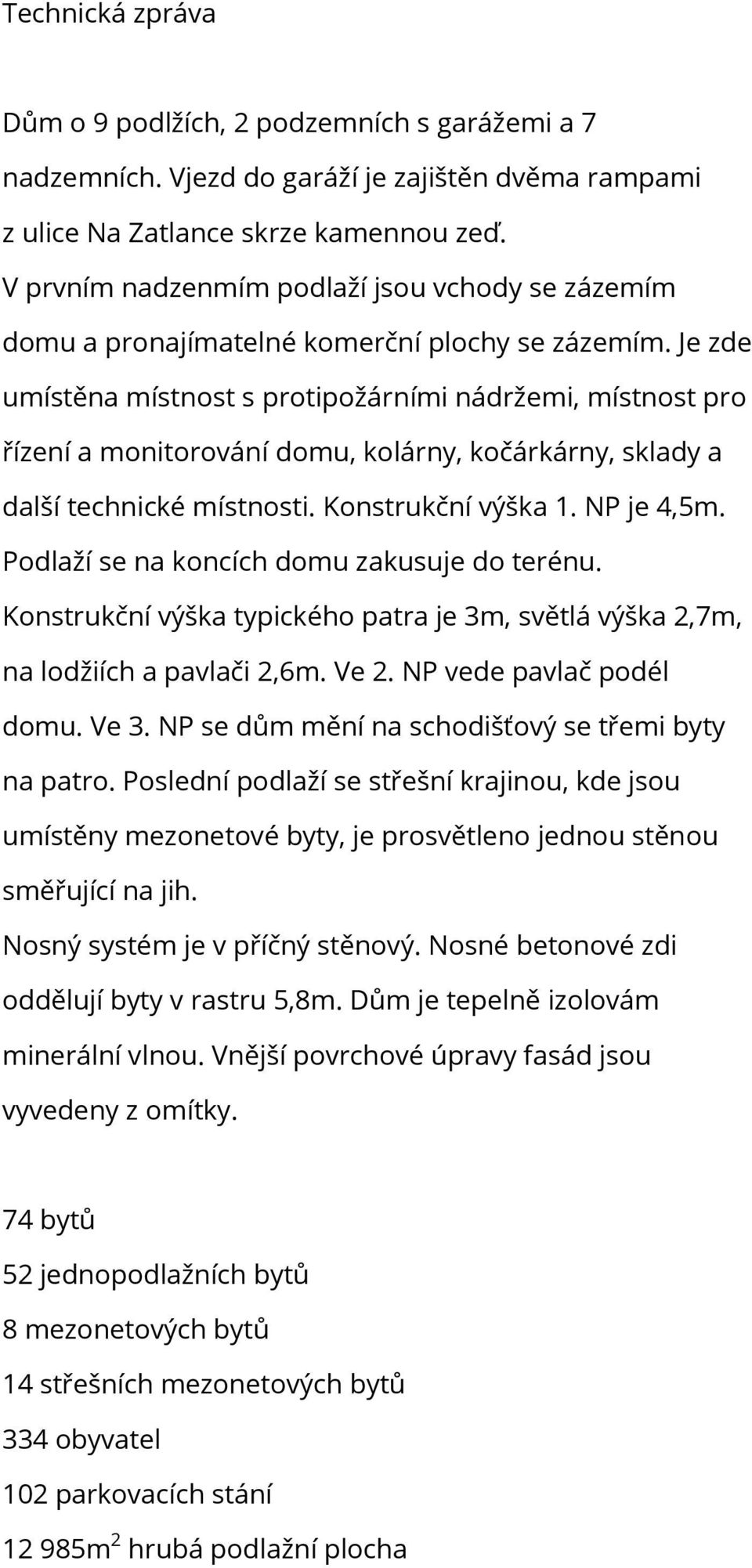

14 Technická zpráva Dům o 9 podlžích, 2 podzemních s garážemi a 7 nadzemních. Vjezd do garáží je zajištěn dvěma rampami z ulice Na Zatlance skrze kamennou zeď. V prvním nadzenmím podlaží jsou vchody se zázemím domu a pronajímatelné komerční plochy se zázemím. Je zde umístěna místnost s protipožárními nádržemi, místnost pro řízení a monitorování domu, kolárny, kočárkárny, sklady a další technické místnosti. Konstrukční výška 1. NP je 4,5m. Podlaží se na koncích domu zakusuje do terénu. Konstrukční výška typického patra je 3m, světlá výška 2,7m, na lodžiích a pavlači 2,6m. Ve 2. NP vede pavlač podél domu. Ve 3. NP se dům mění na schodišťový se třemi byty na patro. Poslední podlaží se střešní krajinou, kde jsou umístěny mezonetové byty, je prosvětleno jednou stěnou směřující na jih. Nosný systém je v příčný stěnový. Nosné betonové zdi oddělují byty v rastru 5,8m. Dům je tepelně izolovám minerální vlnou. Vnější povrchové úpravy fasád jsou vyvedeny z omítky. 74 bytů 52 jednopodlažních bytů 8 mezonetových bytů 14 střešních mezonetových bytů 334 obyvatel 102 parkovacích stání m 2 hrubá podlažní plocha

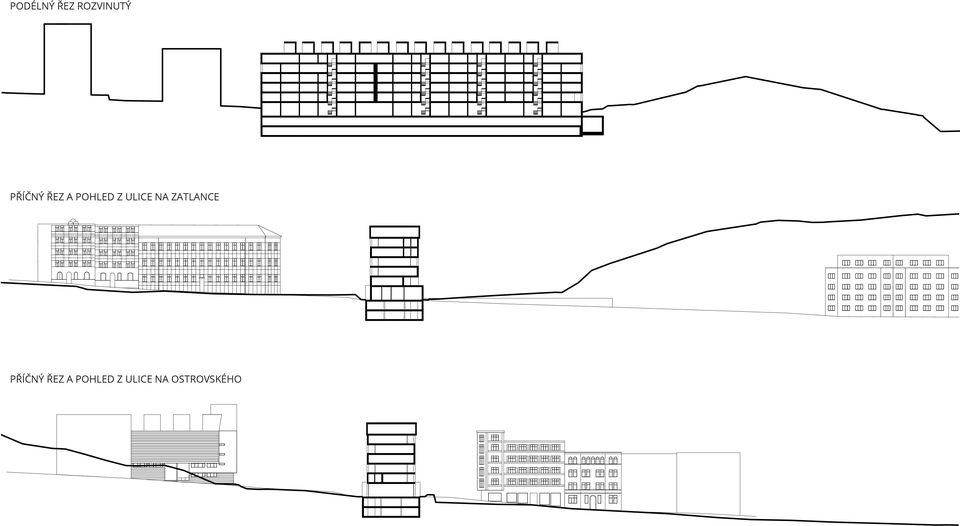

15 PODÉLNÝ ŘEZ ROZVINUTÝ PŘÍČNÝ ŘEZ A POHLED Z ULICE NA ZATLANCE PŘÍČNÝ ŘEZ A POHLED Z ULICE NA OSTROVSKÉHO

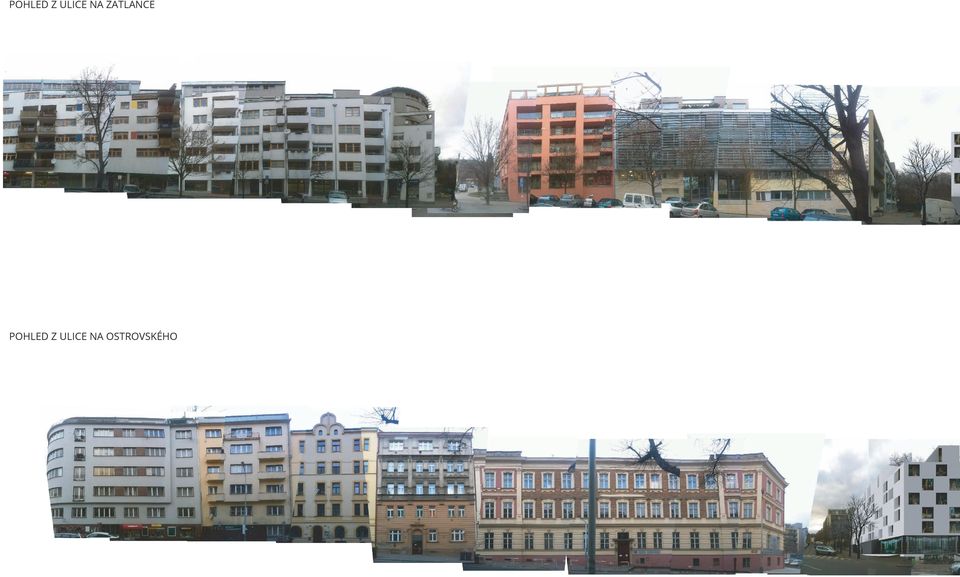

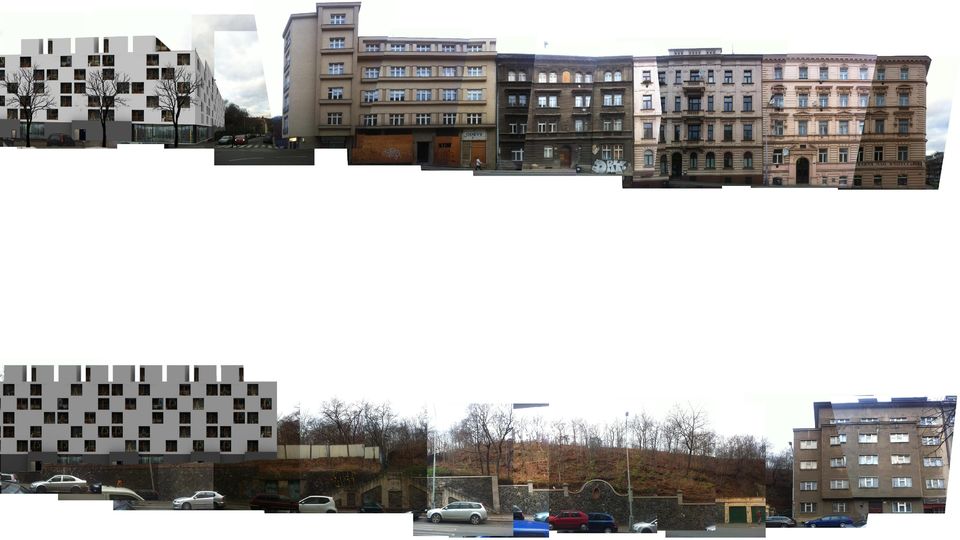

16 POHLED Z ULICE NA ZATLANCE POHLED Z ULICE NA OSTROVSKÉHO

17

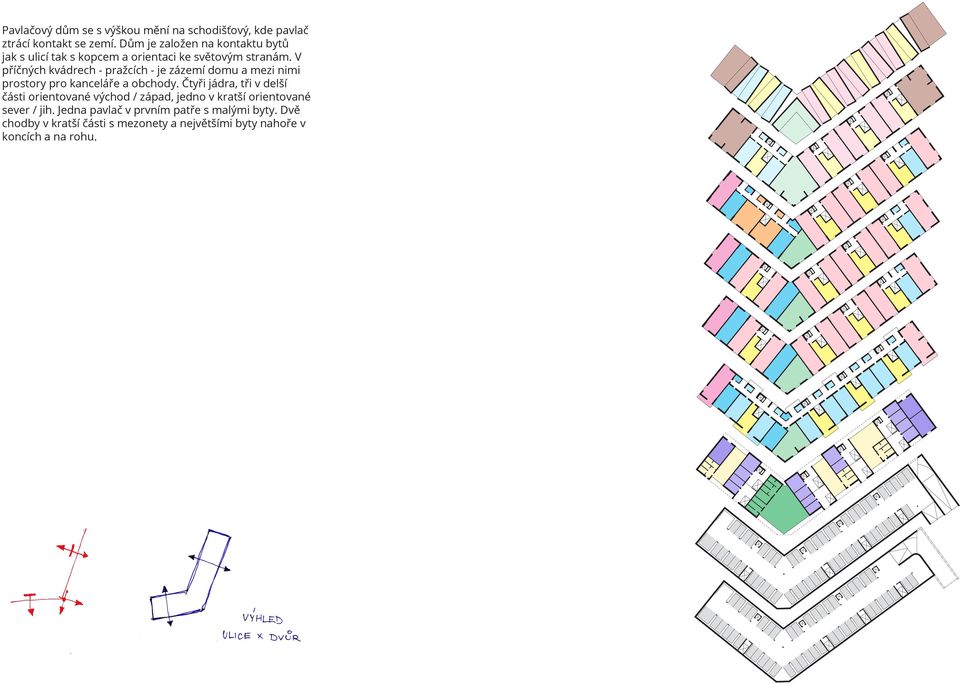

18 Pavlačový dům se s výškou mění na schodišťový, kde pavlač ztrácí kontakt se zemí. Dům je založen na kontaktu bytů jak s ulicí tak s kopcem a orientaci ke světovým stranám. V příčných kvádrech - pražcích - je zázemí domu a mezi nimi prostory pro kanceláře a obchody. Čtyři jádra, tři v delší části orientované východ / západ, jedno v kratší orientované sever / jih. Jedna pavlač v prvním patře s malými byty. Dvě chodby v kratší části s mezonety a největšími byty nahoře v koncích a na rohu.

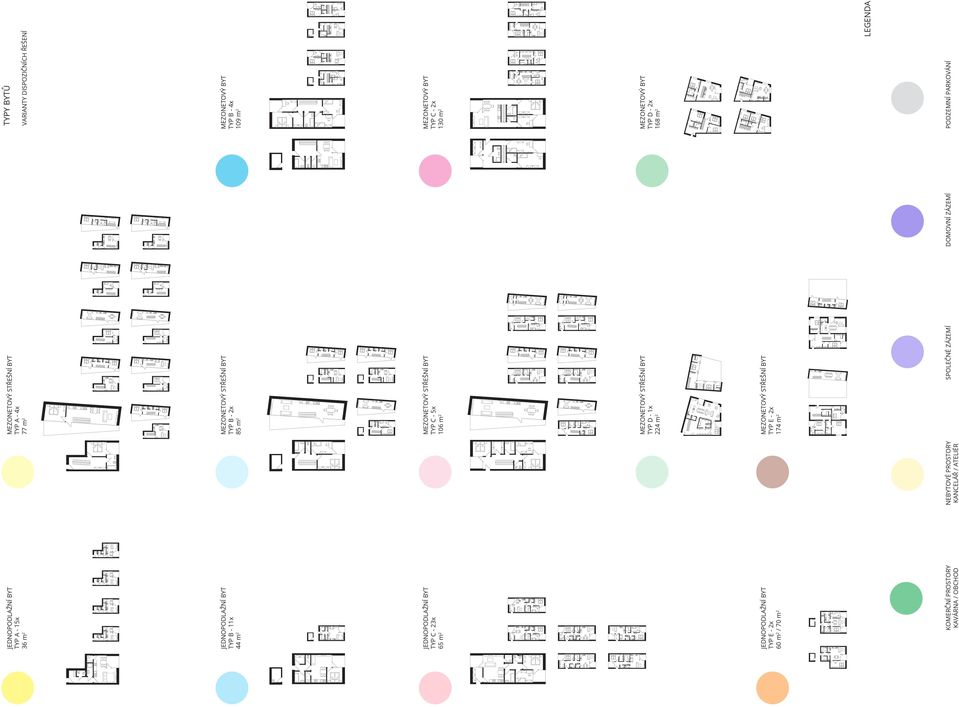

19 JEDNOPODLAŽNÍ BYT TYP A - 15x 36 m 2 JEDNOPODLAŽNÍ BYT TYP B - 11x 44 m 2 JEDNOPODLAŽNÍ BYT TYP C - 23x 65 m 2 JEDNOPODLAŽNÍ BYT TYP E - 2x 60 m 2 / 70 m 2 KOMERČNÍ PROSTORY KAVÁRNA / OBCHOD NEBYTOVÉ PROSTORY KANCELÁŘ / ATELIÉR MEZONETOVÝ STŘEŠNÍ BYT TYP A - 4x 77 m 2 TYPY BYTŮ VARIANTY DISPOZIČNÍCH ŘEŠENÍ MEZONETOVÝ STŘEŠNÍ BYT TYP B - 2x 85 m 2 MEZONETOVÝ BYT TYP B - 4x 109 m 2 MEZONETOVÝ STŘEŠNÍ BYT TYP C - 5x 106 m 2 MEZONETOVÝ BYT TYP C - 2x 130 m 2 MEZONETOVÝ STŘEŠNÍ BYT TYP D - 1x 224 m 2 MEZONETOVÝ BYT TYP D - 2x 168 m 2 MEZONETOVÝ STŘEŠNÍ BYT TYP E - 2x 174 m 2 LEGENDA SPOLEČNÉ ZÁZEMÍ DOMOVNÍ ZÁZEMÍ PODZEMNÍ PARKOVÁNÍ

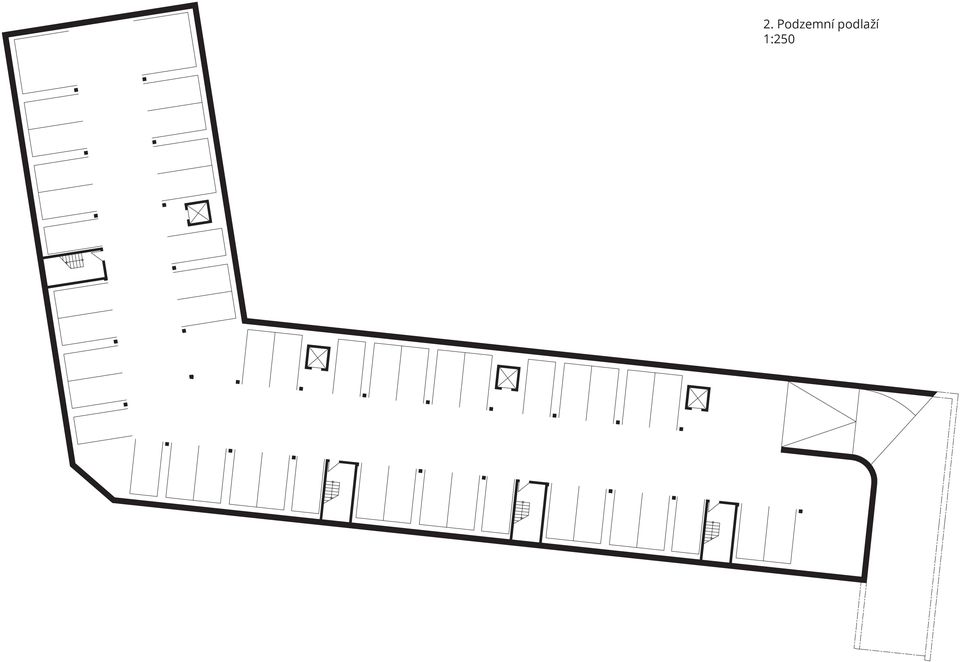

20 2. Podzemní podlaží 1:250

21 1. Podzemní podlaží 1:250

22 1. Nadzemní podlaží 1:200

23 2. Nadzemní podlaží 1:200

24 3. Nadzemní podlaží 1:200

25 4. Nadzemní podlaží 1:200

26 5. Nadzemní podlaží 1:200

27 6. Nadzemní podlaží 1:200

28 7. Nadzemní podlaží 1:200

29 Pohled z ulice Na Zatlance

30 ATMOSFÉRA DVORA
