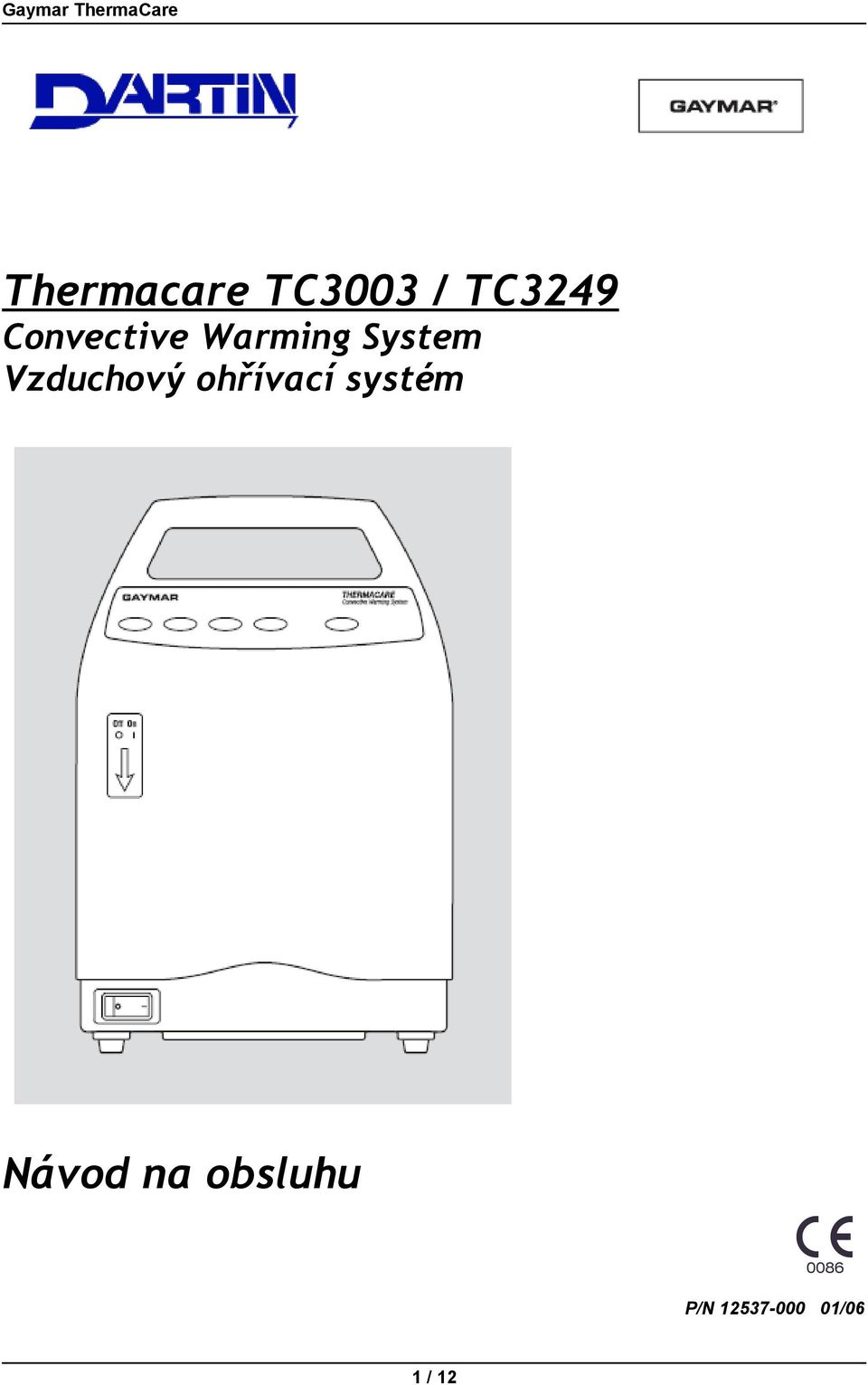

1 Thermacare TC3003 / TC3249 Convective Warming System Vzduchový ohřívací systém Návod na obsluhu P/N /06 1 / 12

2 Než začnete... Důležité: Vzduchový ohřívací systém Thermacare TC3003 / TC3249 je slučitelný s modely TC1050, TC1050N, TC2050, TC2050N, TC2052, TC2052N, TC2054, TC2054N, TC2060 a TC2061 ohřívacími přikrývkami. Vzduchový ohřívací systém Thermacare TC3003 / TC3249 (číslo 1, strana 4) poskytuje ohřívání pacienta a pomáhá předejít nebo léčit hypotermii. Systém sestává z ohřívací jednotky a jednorázových přikrývek. 2 / 12

3 1.0 Pozor 1.1 Bezpečnostní opatření Před použitím přístroje TC3249 je nutné si tento Návod na obsluhu a všechny bezpečnostní upozornění v něm uvedené prostudovat a porozumět jim. Doporučujeme provádět pravidelné kontroly bezpečnosti a funkčnosti TC3249 vyškoleným servisním technikem. 1.2 Symboly Pozor: porovnejte s průvodním dokumentem 32ºC Nebezpečné napětí 38ºC Ochranná zem (uzemnění) 43ºC Typ BF použité zařízení... OFF ON vypínač REMOVE FROM USE (svítí červená kontrolka) Jenom proud vzduchu ( bez ohřevu) Nepoužívejte na operačním sále nebo ICU Okolní pracovní teplota 3 / 12

4 Obsah Než začnete...2 Důležité: Pozor Bezpečnostní opatření Symboly...3 Přehled Úvod Konvekční ohřívací systém Přístroj TC Prošívaná přikrývka Ovládací panel Hlavní vypínač(1) Nastavení teploty Pokyny k používání Vypnutí Rutinní údržba Čistění přístroje Hadice Síťový kabel Údržba přikrývky Záruka, pozáruční servis Výměna filtru Řešení problémů Přikrývka se neplní Indikátor REMOVE FROM USE svítí / 12

5 Přehled ČÁST POPIS 1.0 Bezpečnostní opatření 2.0 Úvod Důležité Před použitím přístroje T3249 si důkladně prostudujte tento Návod na obsluhu a všechna bezpečnostní upozornění (Část 1.0, strana 1 a Část 8.0, strany 14-15). 3.0 Ovládací panel 4.0 Obsluha přístroje 5.0 Údržba 6.0 Řešení problémů 7.0 Přikrývky/ Školení/ Záruka 8.0 Specifikace OBRÁZKY OBR. POPIS 1 Convective Warming System 2 Instalování jednotky 3 Upevnění na infuzní stojan 4 Ovládací panel 5 Fixace hadice k přikrývce Kontakt Výrobce: GAYMAR INDUSTRIES, INC. 10 Centre Drive Orchard Park, NY Tel.: Fax: Autorizovaný zástupce pro ČR: DARTIN Praha spol. s r. o. Suchdolská Horoměřice Tel.: Fax: info@dartin.cz TABULKY TAB. POPIS 1 Nastavení teploty 5 / 12

6 2.0 Úvod Před uvedením systému Thermacare TC3249 do provozu si přečtěte opatření s sekci 1.0 a všechna bezpečnostní upozornění. Doporučujeme taktéž před používaním přístroje absolvovat zaškolení obsluhy. 2.1 Konvekční ohřívací systém Konvekční ohřívací systém poskytuje ohřev pacienta, pomáhá předejít podchlazení pacienta. Systém se skládá z výkonné jednotky, jednorázových prošívaných přikrývek a spojovací hadice, kterou proudí ohřátý vzduch z výkonné jednotky do prošívané přikrývky 2.2 Přístroj TC3249 Přístroj TC3249 poskytuje zdroj ohřátého vzduchu. Jednotka se skládá z HEPA filtru, ventilátoru, topný element a řídící jednotky. Teplotu výstupního vzduchu lze nastavovat ve čtyřech úrovních jen proud vzduchu, 32ºC, 38ºC, 43ºC. Obr.1 Convective Warming systém Jednotku lze upevnit na čelo lůžka, Sacherová, na infuzní stojan nebo na stojan dodávaný k této jednotce (obr.2a/2b). obr.2a upevnění na stojan VAROVÁNÍ Při použití stojana montovat jednotku do výšky max.1metr, jinak hrozí převrácení (viz. obr. 3) 2.3 Prošívaná přikrývka obr.2b upevnění na čelo lůžka Prošívané přikrývky distribuují vzduch přes pokrytou oblast pacienta přes prostupnou vrstvu na straně pacienta. Prošívané přikrývka se skládá z vrstvy plastu a netkaného materiálu. V provozu jsou přikrývky citlivé na tlak, pásek slouží k zafixování přikrývky ke spojovací hadici, kterou proudí ohřátý vzduch. Popis použití přiložen ke každé prošívané přikrývce 6 / 12

7 obr.3 výškový limit při montáži na stojan obr.4 ovládací panel 3.0 Ovládací panel Jednotlivé ovládací prvky jsou zobrazeny na obr Hlavní vypínač(1) Spínačem ON/ OFF se přístroj zapne. Zapnutý stav indikuje kontrolka. 3.2 Nastavení teploty Stiskni tlačítka (2) Pokud po zapnutí nenastavíme teplotu jinak, přepne se automaticky na teplotu 38ºC. Nastavení teploty se volí stisknutím příslušného tlačítka teploty jen proud vzduchu, 32ºC, 38ºC, 43ºC. 3.3 Indikátor REMOVE FROM USE (3) REMOVE FROM USE indikátor svítí: jestliže teplota vzduchu překročí teplotu nastavenou nebo jestliže HEPA filtr je nainstalován nesprávně nebo je postrádán Pokud nastane jedna z podmínek, topení přístroje se odpojí z provozu. VAROVÁNÍ Pokud začne svítit indikátor REMOVE FROM USE, vypněte přístroj. Odstavte přístroj z provozu a kontaktujte autorizovaný servis. 7 / 12

8 Při krátkodobém výpadku el. napětí zůstává nastavena naposledy zvolená teplota. Při vypnutí přístroje spínačem ON/ OFF se při dalším zapnutí nastaví automaticky teplota 38ºC. DŮLEŽITÉ Přečtěte si a porozumějte poučení a opatření na vnitřní straně přikrývky, než začnete používat systém TC Pokyny k používání Nastavení teploty Teplota Před uvedením do provozu systému TC3249 proveďte následující postup: 1. Vyberte umístnění jednotky TC3249. Pro upevnění využijte čelo postele, tyč nebo ji postavte na pevnou plochu. Při montáži na stojana dodržujte maximální výšku 1metr od podlahy. Udržujte vzduchový přívod na dolní části jednotky v čistotě, aby nedošlo k ucpání. Nestavte jednotku na povrch lůžka. Poznámka: Jestliže je přístroj umístěná na podlaze, větší úroveň prachu snižuje životnost HEPA filtru 2. Vyjměte prošívanou přikrývku z balení. Rozložte ji přes pacienta. Tab.1 nastavení požadované teploty Již jsme se zmiňovali o Poučení k použití a Bezpečnostním opatření, které je u každé prošívané přikrývky. 3. Vložte konec hadice do vstupu v prošívané přikrývce (obr.5) a zabezpečte ji fixačním páskem 4. Zapojte síťový kabel do přístroje a do sítě 5. Stiskněte síťový spínač ON/ OFF do pozice ON. 6. Při zapnutí je teplota předem nastavena na 38ºC. Dle potřeby pacienta můžete změnit nastavenou teplotu (viz. tab.1) 8 / 12

9 obr.5 upevnění hadice do prošívané přikrývky Poznámka: 4.1 Vypnutí Teplota vzduchu obtékajícího kolem pacienta se bude měnit při každém nastavení v závislosti na teplotě v místnosti a kvalitě izolační přikrývky nebo prostěradla, které lze použít přes prošívanou přikrývku. Provozujte přístroj pouze při specifikované okolní teplotě a napěťovém rozsahu (viz. Specifikace str.9). Pokud je terapie dokončena, přepněte spínač ON/ OFF do pozice OFF, odpojte hadici od prošívané přikrývky. Prošívanou přikrývku vyhoďte. 5.0 Rutinní údržba Následující rutinní údržba je doporučena pro zajištění spolehlivého provozu: 7. Položte vaši ruku pod prošívanou přikrývku pro ověření, zda přístroj ohřívá, pokud jste na ní nastavili teplotu 32ºC, 38ºC nebo 43ºC. 8. Položte prostěradlo nebo přikrývku nad nafouknutou prošívanou přikrývkou pro zvýšení účinku a snížení tepelných ztrát. VAROVÁNÍ Kontrolujte teplotu pacienta, životní příznaky a stav pokožky v pravidelných intervalech (každých 20 minut nebo jak určí lékař). Jestliže je teplota pacienta v normálu, snižte teplotu vzduchu nebo ukončete terapii. Pokud se životní příznaky stanou nestabilní, informujte okamžitě ošetřujícího lékaře. Nedodržení tohoto varování může způsobit smrt nebo vážné poranění. 9. Pokud svítí indikátor REMOVE FROM USE, vypněte přístroj a kontaktujte servis. 5.1 Čistění přístroje Čistěte povrch ovládacího panelu a hadice jemným hadříkem lehce namočeném v bezbarvém desinfekčním prostředku. Čistění otvoru ventilátoru provádějte pomocí vysavače. 5.2 Hadice Zasuňte hadici pod úchytky na čelo lůžka, pokud přístroj není v činnosti. 5.3 Síťový kabel Smotejte síťový kabel. Připněte ho řemínkem na boku jednotky. Nebo použijte držák na přídavném stojanu. 5.4 Údržba přikrývky Přečtěte si instrukce uvedené na obalu prošívané přikrývky a postupujte podle nich. Malé trhliny lze opravit lepící páskou. Prošívané přikrývky nejsou sterilní. Jsou určeny pro jednoho pacienta. Pak by jste měli prošívanou přikrývku vyhodit. 9 / 12

10 5.5 Výměna filtru 7.0 Různé Filtry může měnit pouze kvalifikovaný servisní technik, viz. servisní manuál pro TC3249 / instrukce pro výměnu filtru. Při normálním provozu proveďte výměnu HEPA filtru uvnitř přístroje buď po 1000 hodinách nebo 12 měsících, podle toho, co nastane jako první. 6.0 Řešení problémů Většina problémů při používání přístroje ThermaCare jsou méně závažného charakteru a jsou odstranitelné obsluhou. Následující řádky jsou nápovědou pro odstranění těchto problémů. Jejich odstranění provádějte v uvedeném pořadí. 6.1 Přikrývka se neplní 1. Ubezpečte se, že přístroj není ucpaná. 2. Zkontrolujte oba konce hadice a jejich připojení. 3. Zkontrolujte, zda hadice a prošívaná přikrývka nejsou zkroucené. 4. Zkontrolujte prošívanou přikrývku, zda není poškozená. Jestliže vzduch proudí z hadice, zkuste jinou prošívanou přikrývku ( Malé trhliny lze opravit lepící páskou). 5. Nechejte kvalifikovaným servisním technikem zkontrolovat HEPA filtr. 7.1 Přikrývky Kontaktujte svého prodejce pro informace o typech TC1050, TC1050N, TC2050, TC2050N, TC2052, TC2052N, TC2054, TC2054N, TC206 a TC2061 prošívaných přikrývkách, které jsou k použití s přístrojem TC3249. VAROVÁNÍ Používejte pouze prošívané přikrývky doporučené výrobcem. Jinak by mohlo dojít k tepelnému poranění. 7.2 Přídavný mobilní stojan Stojan (THC-5) je volitelné příslušenství pro montáž jednotky TC3249. Je dostupný u vašeho prodejce. 7.3 Školení obsluhy Zaškolení si dohodněte přes vašeho prodejce. 7.4 Záruka, pozáruční servis Kontaktujte vždy firmu Dartin. 6.2 Indikátor REMOVE FROM USE svítí Tento indikátor svítí, pokud topný element nebo ventilátor jsou mimo činnost z důvodu vyšší teploty, než je limit nebo pokud je filtr nesprávně nainstalován nebo chybí. Odstavte přístroj z provozu a kontaktujte servis. VAROVÁNÍ Opravy přístroje by měl provádět jen kvalifikovaný, řádně vyškolený servisní personál autorizovaného zástupce výrobce v souladu se servisním manuálem pro TC3249. Jinak může dojít k poškození nebo selhání přístroje. 10 / 12

11 Firma DARTIN spol. s r.o. uzavřela smlouvu o ekologické likvidaci elektroodpadu s autorizovaným systémem RETELA Zpětný odběr a oddělený sběr tohoto elektrozařízení je řešen kolektivním systémem, 11 / 12

12 Dodává: Dartin spol. s r.o. Suchdolská Horoměřice servis@dartin.cz tel: fax: Certifikovaný systém řízení kvality podle ČSN EN ISO 9001: / 12
