1 Architektonická soutěž o návrh nové budovy Centra přírodovědných a technických oborů UJEP Ing. et Ing. arch. Rudolf Müller Česká 6, Česká IČ Ing. arch. Petr Kadaňka Bořetická 4, 6 00 Brno IČ Ing. arch. Jaromír Walter Vodova 8, Brno IČ Kompaktní kubická hmota objektu navrženého arch. Müllerem, arch. Kadaňkou a arch. Walterem je v exteriéru definována přiznaným diagonálním nosným systémem každé kosočtverečné pole je vedeno přes dvě podlaží, aby došlo k optickému zmenšení hmoty a zjemnění vnímání z perspektivy chodce. Tento surový a zároveň elegantní vizuál je inspirovaný průmyslovým charakterem oblasti; diagonála jakožto možný zástupný symbol technického přístupu je na území města mnohokrát zopakována. Upřednostněné východisko je podpořeno druhým koncepčním přístupem, který se ve spojení s přírodními vědami nabízí prací s krajinou (konkrétně s modelací terénu ve smyslu plynule a účelně uspořádaného prostředí). Jednotlivé fakulty jsou soustředěny do solitérní hmoty, která funguje jako prostorový průsečík kompozičních os tvořených budovami umístěnými výše. Právě komponování na osu a průzory jsou pro areál charakteristické. Parkování v požadovaném objemu je umístěno pod terén s cílem maximálně využít jeho morfologie. Prostorově jasně definovaná křivka vytváří cíp, jehož přizvednutím vzniká horizontální podnož vklíněná do svahu. Ta umožňuje jednoznačné ukotvení v prostoru území, navíc nenásilně označuje vstupy a vjezdy do objektu. Navržený objekt je koncipován obecně jako obvodový provozní dvojtrakt s vloženým atriem, které probíhá skrze celou hmotu. Členění na dva trakty není ortodoxní, místy je porušeno vložením třetího traktu (např. řešení požadavků na nepřímé osvětlení) nebo vysunutím hmoty do prostoru atria (zvýraznění konkrétních funkcí). Chodbový trakt zde supluje vnitřní veřejný prostor libovolně se rozšiřuje, smršťuje, místy dobíhá až k fasádě a pocitově propojuje exteriér s interiérem. Ústí do něj rovněž čtyři komunikační jádra, dvě schodišťová a dvě výtahová, umístěná diagonálně naproti sobě. Studie v této chvíli počítá se dvěma osobními výtahy (jeden pro cca osm osob) a jedním nákladním, který bude v běžném provozu a pojme až dvojnásobný počet přepravujících. Jakkoliv nepravidelně lemuje chodba atrium, základní princip zůstává stále stejný pohyb koncentrovaný kolem středové vertikály.

2 LEGENDA 1 Hlavní vjezd do území (se závorou) z ulice Pasteurova - parkování 2 Vezd do území z ulice Mendělejevova - zásobování Širší přístupové cesty na osu jižního vstupu z ulice Klišská 4 Širší přístupové cesty na osu jižního vstupu od navrženého kruhového objezdu Širší přístupové cesty na osu severního vstupu a vstupu do menzy z areálu univerzity 6 Propojovací komunikace navazující na stávající řešení areálu (organičtější charakter) 7 Propojovací komunikace navazující na stávající řešení sousedních ploch (organičtější charakter) 8 Propojovací komunikace na zatravněné střeše parkování (organičtější charakter) Příjezdová komunikace k jižnímu vstupu a do krytého parkování Předprostor - zpevněná plocha s vyznačenou pojezdovou plochou Zatravněná plocha jižního svahu 12 Zpevněná plocha před východním vstupem - menzou 1 Zatravněná plocha východního svahu - střechy krytého parkování RE SS Předprostor - zpevněná plocha se vstupem můstkového charakteru 16 Hlavní vstup v severním průčelí - směr děkanát D LÁ Vjezd do podzemního parkování - včetně stání pro kola Hlavní vstup v jižním průčelí - směr aula Východ z podzemního parkování 22 Úniková cesta - východ v západním průčelí Zásobovací a obslužné vstupy do objektu 24 Hlavní kompaktní hmota navrženého objektu univerzity Navazující zastávka městské hromadné dopravy 26 Navrhovaný kruhový objezd - podklad zadavatele Stávající hranice bloku s řešeným územím Navrhované úpravy přilehlých komunikací - podklad zadavatele Stávající univerzitní budovy (součást areálu UJEP) N A N VL VA RO EU ST PA E VC O ICE CN MO NE Í OM ID MEZ U SA DO VÁ Hlavní vstup ve východním průčelí - menza M Úniková cesta - východ v severním průčelí Č ES KÉ EŽ E Terasovité svahování upravené k sezení 1 VA O H C LA PA 14 LO VA KÉ ČES EŽE D MLÁ 16 MEN THO DĚL O M EJEV OVA OVA YER MA Á SK V E SK KLIŠ SKÁ KÁ S DÝN LON 26 OVA VAY SOL m 1 : 00 CENTRUM PŘÍRODOVĚDECKÝCH A TECHNICKÝCH OBORŮ (CPTO) Veřejná architektonická soutěž UJEP v Ústí nad Labem - 1. kolo KLI ŠS KÁ

3 Severní parter D01 D02 D0 D04 D0 D06 D07 D08 D0 D D D12 D1 D14 D24 D D D0 D D4 - děkan - tajemník Děkanát I - sekretariát Děkanát II - Odd. VaV Děkanát III - PR Děkanát IV - lektorky Děkanát V - projektoví manažeři - proděkan - proděkan - proděkan - proděkan Studijní oddělení I Studijní oddělení II Studijní oddělení III Studovna pro studenty Ediční středisko a kopírování + OMP Pokladna a trezorová místnost Reprezentativní zasedací místnost děkanátu Malá zasedací místnost (Víceúčelový prostor) D14 D D1 D12 D0 D D D D0 67 D08 D D0 D02 D04 D0 D06 D07 D4 D24 D01 Východní parter D1 D2 Archiv fakulty - spisovna Bufet a stravovací zařízení (VŠ menza) D1 D2 Jižní parter Katedra biologie PřF B1 Laboratoř pro výuku mikrofluidních systémů F Laboratorní praktikum optika D1 D26 D Aula malá Halový sklad pro dlouhodobé ukládání Vrátnice + podatelna + pult ochrany 7 Vstupní hala + komunikace + chodba 667 P01 A78 parkovacích stání, z toho pro invalidy D26 F 80 D1 Prostorové schéma vertikálního uspořádání jednotlivých kateder PřF a FŽP. Zvolené koncepční řešení umožňuje řadit prostory s podobnými požadavky nejenom vedle sebe, ale i nad sebe. Prostorové schéma vertikálních a horizontálních komunikací Parkování B1 P01 P01 D Energetické řešení Léto - přirozené větrání (bez VZT) - večerní / prázdninový režim Léto - nucené větrání Suterén dochlazování Katedra biologie PřF odváděný ochlazuje fasádu odpadní vzduch přívod vzduchu S proudící vzduch ochlazuje fasádu F4 F Laboratoř hloubkových a povrchových analýz SIMS Přípravna pomůcek 26 2 Katedra geografie PřF G1 Serverovna Katedra informatiky PřF I26 Prostor pro počítačový cluster a servery 7 D Prostor údržby - kancelář a dílny + správa objektu S S S12 S1 S14 S1 Vstupní hala + komunikace Chodba Chodba Chodba Chodba Technologické zázemí budovy Technologie, přípojky S rekuperace Podzim, zima, jaro - nucené větrání Výuková laboratoř velká Laboratoř pro výuku fluorescenční mikroskopie Laboratoř výuky mikroskopie atom. sil pro biol. aplikace Očkovna / kultivační místnost Přípravna vzorků IA - velká přípravna Laboratoř nanobiotechnologie Sklad laboratorního skla a materiálu Šatna se sprchou pro personál přívod vzduchu J,V,Z J,V,Z B04 B0 B B12 B1 B14 B16 B B B Technologie - energie pro vytápění Parkování P01 P02 1 parkovacích stání, z toho pro invalidy I26 F4 S1 S G1 S14 B F B12 B1 B S12 B04 B D S B B B16 B14 S1 VRF zdroje - chlazení proudící priváděný vzduch se předehřívá uvnitř dvojité fasády přívod vzduchu uzavřen S J,V,Z P02 Fotovoltaika J,V,Z S rekuperace Zásobník TUV (bivalentní zdroj) m Fakulta životního prostředí Katedra biologie PřF Katedra informatiky PřF Katedra chemie PřF Katedra geografie PřF Katedra matematiky PřF CENTRUM PŘÍRODOVĚDECKÝCH A TECHNICKÝCH OBORŮ (CPTO) Veřejná architektonická soutěž UJEP v Ústí nad Labem - 1. kolo Sever půdorysy / schémata 1 : 00

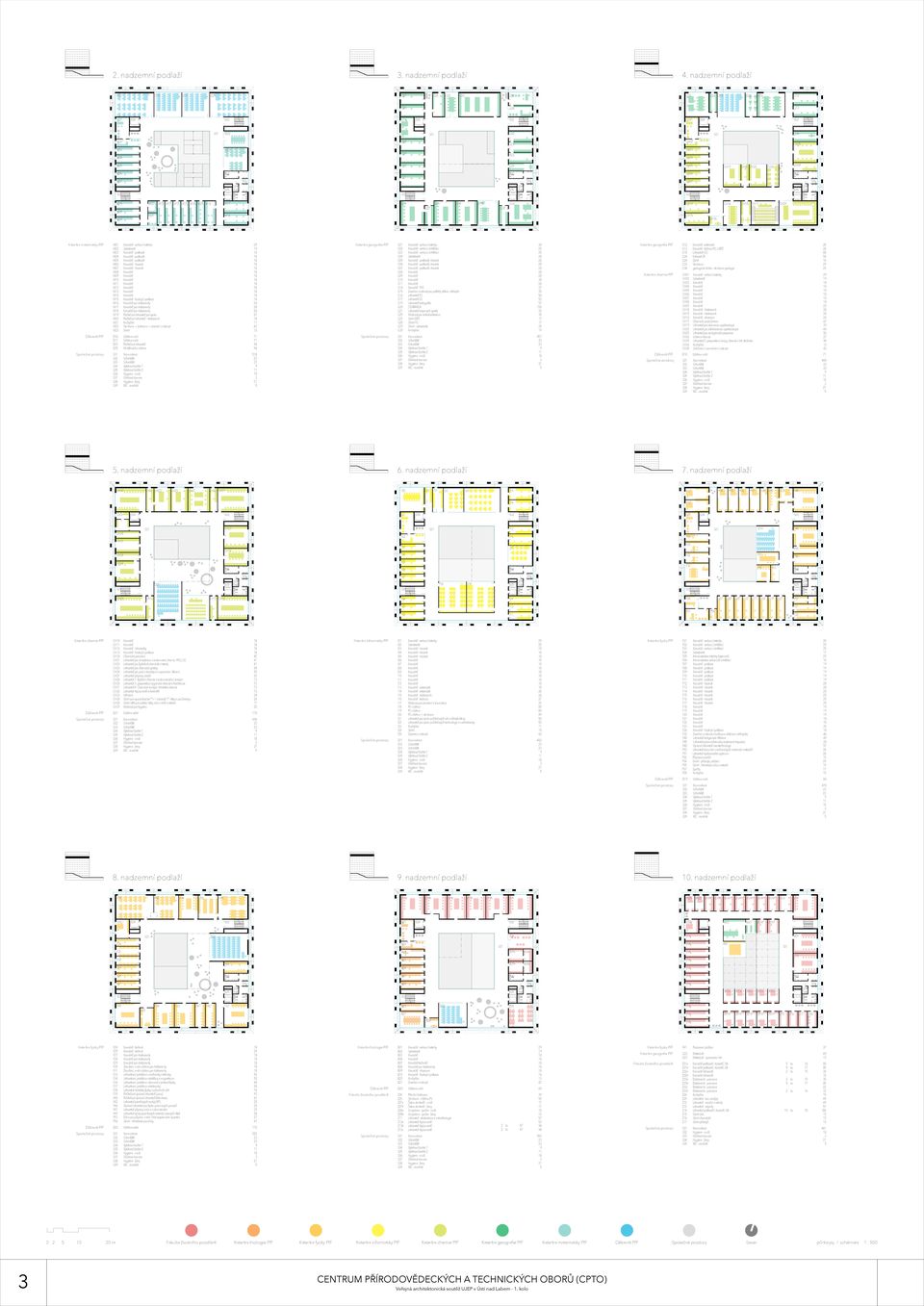

4 2. nadzemní podlaží D16 D. nadzemní podlaží D D G0 G07 G 4. nadzemní podlaží G G01 G06 M01 G14 M M04 M0 M06 M1 M M M M12 M1 M14 M M16 M M0 G0 CH0 CH06 G G1 D16 D D D Učebna malá Učebna malá Počítačová laboratoř Multifunkční učebna nadzemní podlaží CH CH22 CH G16 47 I I01 I Katedra geografie PřF I I22 I CH01 CH02 CH0 CH04 CH0 CH06 CH07 CH08 CH0 CH14 CH1 CH16 CH CH CH CH CH26 CH CH6 CH8 - vedoucí katedry Sekretariát - doktorandi - doktorandi - sborovna Chemická posluchárna Laboratoř pro atomovou spektroskopii Laboratoř pro infračervenou spektroskopii Laboratoř pro anorganické preparace Učebna chemie Laboratoř 2: preparativní anorg. chemie a lab. technika Schůzovní a seminární místnost D Učebna malá Katedra chemie PřF I1 F1 I14 F12 F0 I02 I16 I0 I CH CH I CH CH CH12 CH1 CH CH CH22 CH CH24 CH CH CH0 CH1 CH2 CH CH4 CH CH7 - laborantky - hostující profesor Chemická pracovna Laboratoř pro analytickou a instrument. chemii, HPLC, GC Laboratoř pro fyzikálně chemické metody Laboratoř pro chemické syntézy Laboratoř pro práci s toxickými a vysoce tox. látkami Laboratoř přípravy vzorků Laboratoř 1: fyzikální chemie a instrumentální analýza Laboratoř : preparativní organická chemie a biochemie Laboratoř 4: Chemická analýza, didaktika chemie Laboratoř diplomantů a bakalářů Váhovna Sklad pro vysoce toxické "T+" a toxické "T" látky a pro žíraviny Sklad větší pro ostatní látky, sklo a další materiál Místnost pro hygienu D Učebna velká 0 46 F F F40 F6 I08 I24 I0 I12 - vedoucí katedry Sekretariát - docenti - docenti - docenti - externisté - externisté - doktorandi - technici Místnost pro zkoušení a konzultace PC učebna PC učebna PC učebna + studovna Laboratoř pro výuku počítačových sítí a infrastruktury Laboratoř pro výuku počítačových technologií a mechatroniky Sklad Zasedací místnost Z1a B01 B02 F1 B0 F0 F F Z1b Z1c Z1c Z1b F4 F4 F F47 F D22 Učebna velká 0 m Fakulta životního prostředí Katedra biologie PřF Katedra biologie PřF Učebna malá Z02b Z04 F08 F0 F F F F F F7 F Z02a Z0a Z0a Z07a Z08a Z07b Z08b Z0b Z0b G22 Z0b Z0b Z0b G Z0d Z0d Z0c Z12 Z0 F41 Z Z01a Z01a Z01a Z01a Z01a D Z0 - vedoucí katedry Sekretariát techniků pro doktorandy - sborovna - hostující profesor Zasedací místnost 1 42 D Učebna malá 6 Z04 Z0 Z07a Z07b Z08a Z08b Z Z1a Z1b Z1c Příruční knihovna Studovna - učebna PS Šatna studentů - muži Šatna studentů - ženy Umývárna - sprcha - muži Umývárna - sprcha - ženy Laboratoř - ekotoxikace a mikrobiologie Laboratoř diplomantů Laboratoř diplomantů Laboratoř diplomantů Katedra chemie PřF Z01b Z01b Z01b Z01b Z01b Z1 Z16 Z Z06 Katedra informatiky PřF - vedoucí katedry - vedoucí oddělení - vedoucí oddělení Sekretariát Administrativa katedry (tajemník) Administrativa vedoucích oddělení - profesor - profesor - profesor - profesor - profesor - docenti - docenti - docenti - docenti - docenti - docenti - hostující profesor Zasedací místnost a knihovna, státnice a obhajoby Laboratoř rentgenové difrakce Laboratoř plasmochemicky asistované depozice Výuková laboratoř nanotechnologií Laboratoř zkoumání mechanických vlastností materiálů Laboratoř aplikovaného výzkumu Přípravna vzorků Sklad - přístroje, zařízení Sklad - laboratorní sklo, materiál Sprchy D Fakulta životního prostředí B01 B02 B0 B06 B07 B08 B0 B B B F8 B F07 B - technik - technik pro doktorandy pro doktorandy pro doktorandy Zkoušení, malá učebna pro doktorandy Zkoušení, malá učebna pro doktorandy Laboratorní praktikum mechaniky a termiky Laboratorní praktikum elektřiny a magnetismu Laboratorní praktikum atomové a jaderné fyziky Laboratorní praktikum elektroniky Laboratoř didaktiky fyziky a přírodních věd Počítačová výuková laboratoř (Linux) Počítačová výuková laboratoř (Windows) Laboratoř povrchových analýz XPS Výuková laboratoř pro fyziku plazmových procesů Laboratoř přípravy nano a mikro struktur Laboratoř výuky povrchových interakcí pevných látek Dílna pro přípravu mech. částí experiment. aparatur Sklad - didaktické pomůcky F01 F02 F0 F04 F0 F06 F07 F08 F0 F F F12 F1 F14 F1 F16 F F F F F F22 F F26 F2 F44 F4 F48 F0 F1 F2 F4 F F7 F8 Z02a F24 F F F F F0 F1 F F4 F6 F7 F8 F F40 F42 F46 F47 F4 F F6 F2 B F4 F Z F7 F4 F01 F F1 F04 B08 F44 B07 D. nadzemní podlaží B06 F 462 B0 F46 F D22 F24 F I I01 I02 I0 I04 I0 I06 I07 I08 I0 I I I12 I1 I14 I1 I16 I I I I I I22 I I24 I F8 F0 F2. nadzemní podlaží F6 F26 F Katedra informatiky PřF 8. nadzemní podlaží F I I Katedra chemie PřF F16 F0 I07 CH1 CH2 F1 F06 F14 F02 I I0 CH24 CH - externisti - technici PC a DPZ Laboratoř GIS Kabinet CR Sklad Studovna geologická sbírka - studovna geologie I04 CH4 CH CH6 I1 CH CH16 G12 G1 G G24 G26 G G4 CH CH8 7. nadzemní podlaží CH CH CH D G - vedoucí katedry - vedoucí oddělení - vedoucí oddělení Sekretariát - profesoři, docenti - profesoři, docenti - profesoři, docenti - PVS Zasedací místnost pro potřeby státnic, obhajob Laboratoř FG Laboratoř SG Laboratoř kartografie CEVRAMOK Laboratoř krajinných syntéz Místnost pro videokonferenci Sklad DPZ Sklad FG Sklad - sekretariát G01 G02 G0 G04 G0 G06 G07 G08 G0 G G G14 G1 G16 G G G G G G G G G0 CH12 CH1 CH0 CH26 6. nadzemní podlaží CH CH08 CH CH07 G CH CH1 Katedra geografie PřF CH0 CH M G4 CH04 G - vedoucí katedry Sekretariát - profesoři - profesoři - profesoři - docenti - docenti - hostující profesor pro doktorandy pro doktorandy pro doktorandy Počítačová laboratoř pro výuku Počítačová laboratoř - doktorandi Studovna + knihovna + zasedací místnost Sklad CH7 G M01 M02 M0 M04 M0 M06 M07 M08 M0 M M M12 M1 M14 M1 M16 M M M M M M22 M Katedra matematiky PřF G0 M CH02 G0 G M08 G12 CH0 G G G M07 CH01 G02 G08 M0 G G1 M02 G26 D G04 M22 G24 2 ks 2 ks F41 Pozorovací plošina 7 Katedra geografie PřF G22 G MeteoLab MeteoLab - zpracování dat 4 1 Fakulta životního prostředí Z01a Z01b Z02a Z02b Z0a Z0b Z0c Z0d Z06 Z0 Z Z12 Z1 Z16 Z profesorů, docentů, OA profesorů, docentů, OA laborantů laborantů Doktorandi - pracovna Doktorandi - pracovna Doktorandi - pracovna Doktorandi - pracovna Laboratoř - env. analýzy Laboratoř - sanační metody Laboratoř - odpady Laboratoř profesorů, docentů, OA Sklad skla Sklad chemikálií Sklad přístrojů 42 Katedra geografie PřF Katedra matematiky PřF CENTRUM PŘÍRODOVĚDECKÝCH A TECHNICKÝCH OBORŮ (CPTO) Veřejná architektonická soutěž UJEP v Ústí nad Labem - 1. kolo ks ks 2 ks ks ks 1 2 ks 16 ks Sever půdorysy / schémata 1 : 00

5 ± 0.00 Jižní pohled Východní řezopohled ± A FŽP BIO FYZIKA CH M +.80 ± 0.00 BIO TECH -.80 PARK BIO IT B +.00 CH MAT +.80 DĚK ± PARKING BIO m Fakulta životního prostředí Katedra biologie PřF FŽP FYZ GEO IT DĚK GEO +4. Katedra informatiky PřF Katedra chemie PřF DĚK CH Katedra geografie PřF Katedra matematiky PřF CENTRUM PŘÍRODOVĚDECKÝCH A TECHNICKÝCH OBORŮ (CPTO) Veřejná architektonická soutěž UJEP v Ústí nad Labem - 1. kolo řezy / pohledy / schémata 1 :

6 AULA - jižní parter REPREZENTATIVNÍ ZASEDACÍ MÍSTNOST - severní parter CENTRUM PŘÍRODOVĚDECKÝCH A TECHNICKÝCH OBORŮ (CPTO) Veřejná architektonická soutěž UJEP v Ústí nad Labem - 1. kolo

7 TEXTOVÁ ČÁST 1) Anotace návrhu Exponovanost pozemku, cílené komponování na osy a průzory, prolínání racionální ortogonální struktury urbánních prostorů s krajinářsky pojatými parkovými komunikacemi, svažitý profil terénu předurčený k víceúrovňovému řešení, jehož hlavním cílem je logické a přehledné propojení se stávající územní strukturou, s důrazem kladeným na efektivní využití potenciálu dílčích ploch areálu kampusu. Z této základní teze vyplývá osazení proporčně navrženého objektu do abstrahované centrální pozice. Prostorově jasně definovaná křivka vytváří cíp, jehož přivednutím vzniká horizontální podnož vklíněná do svahu. Ta umožňuje jednoznačné ukotvení ústřední kubické hmoty v prostoru území, navíc nenásilně označuje klíčové vstupní zóny. 2) Zdůvodnění zvoleného urbanistického řešení, začlenění stavby do struktury území univerzitního areálu Pro řešené území je charakteristické prolínání racionální ortogonální struktury urbánních prostorů mezi objekty s krajinářsky a organičtěji pojatými parkovými komunikacemi. Příznačná je rovněž exponovanost pozemku, což má vliv na emocionální posuzování siluety. Svažitý profil terénu předurčuje k víceúrovňovému řešení, jehož hlavním cílem je logické a přehledné propojení se stávající územní strukturou, s důrazem kladeným na efektivní využití potenciálu dílčích ploch areálu. Z této základní teze vyplývá osazení proporčně navrženého objektu, a to (zjednodušeně) do centrální pozice. Takto generované veřejné prostory mají ve vztahu k celku akceptovatelné měřítko. Vzniká tak jižní předprostor s nástupními osami směrem od centra města, severní náměstí ohraničené nejnovější univerzitní zástavbou a relaxační zóna uvnitř areálu kampusu. Dopravní napojení se opírá o platnou studii kruhového objezdu v jižní části území. Hlavní příjezdová komunikace k objektu je vyvedena z ulici Pasteurova, systém kontroly je umístěn hned při jejím ústí do areálu kampusu. Účelem komunikace je obsluha krytého parkování a zajištění možnosti příjezdu přímo na navrženou jižní esplanádu před nový objekt univerzity. Stávající obslužná silnice při západním okraji je využívána k zásobování a obsluze fakult včetně odpadového hospodářství. ) Zdůvodnění zvoleného komplexního architektonického řešení Kompaktní kubická hmota objektu je v exteriéru definována přiznaným diagonálním nosným systémem - každé kosočtverečné pole je vedeno přes dvě podlaží, aby došlo k optickému zmenšení hmoty a zjemnění vnímání z perspektivy chodce. Tento surový a zároveň elegantní vizuál je inspirovaný průmyslovým charakterem oblasti; diagonála jakožto možný zástupný symbol technického přístupu je na území města mnohokrát zopakována. Upřednostněné

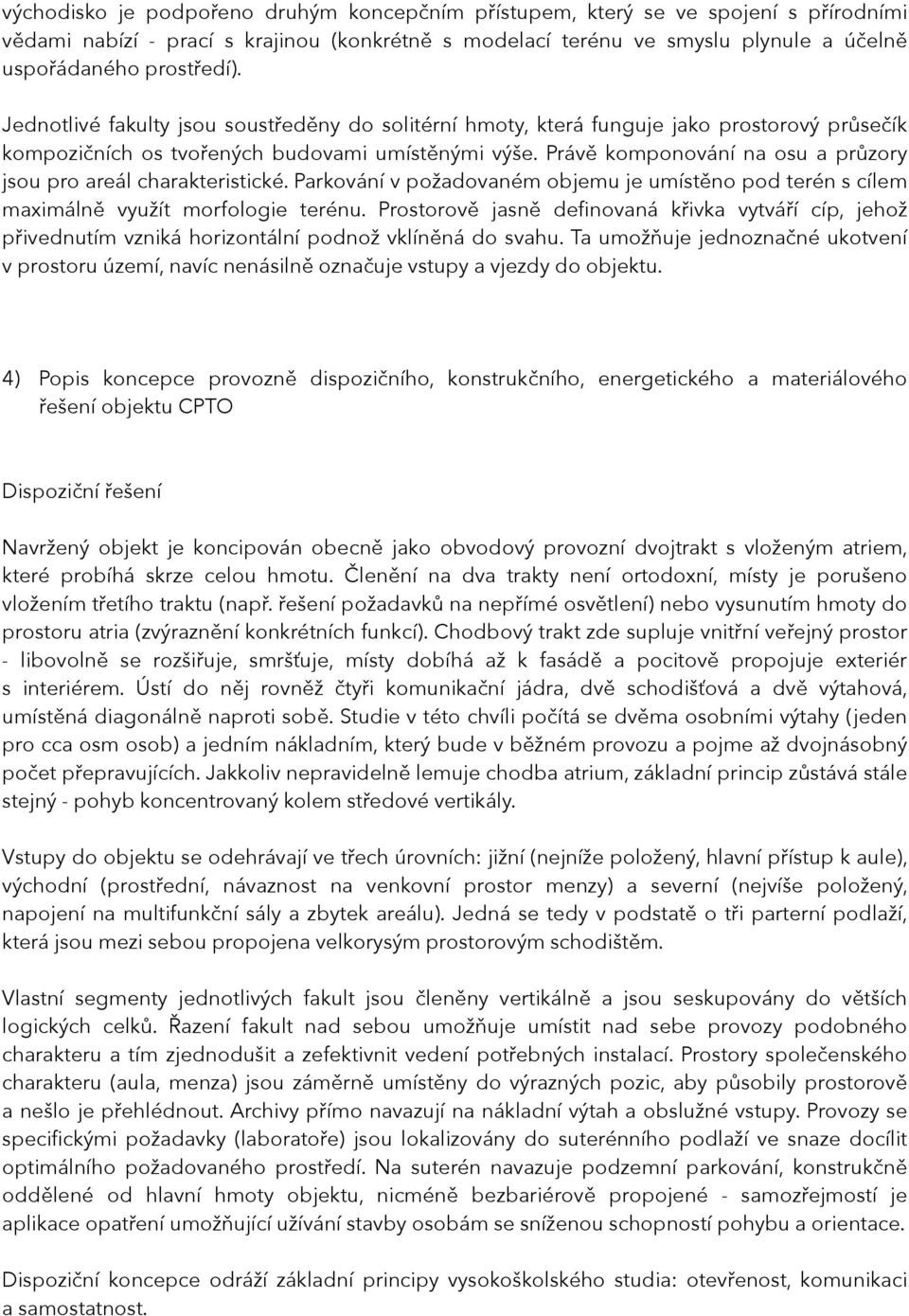

8 východisko je podpořeno druhým koncepčním přístupem, který se ve spojení s přírodními vědami nabízí - prací s krajinou (konkrétně s modelací terénu ve smyslu plynule a účelně uspořádaného prostředí). Jednotlivé fakulty jsou soustředěny do solitérní hmoty, která funguje jako prostorový průsečík kompozičních os tvořených budovami umístěnými výše. Právě komponování na osu a průzory jsou pro areál charakteristické. Parkování v požadovaném objemu je umístěno pod terén s cílem maximálně využít morfologie terénu. Prostorově jasně definovaná křivka vytváří cíp, jehož přivednutím vzniká horizontální podnož vklíněná do svahu. Ta umožňuje jednoznačné ukotvení v prostoru území, navíc nenásilně označuje vstupy a vjezdy do objektu. 4) Popis koncepce provozně dispozičního, konstrukčního, energetického a materiálového řešení objektu CPTO Dispoziční řešení Navržený objekt je koncipován obecně jako obvodový provozní dvojtrakt s vloženým atriem, které probíhá skrze celou hmotu. Členění na dva trakty není ortodoxní, místy je porušeno vložením třetího traktu (např. řešení požadavků na nepřímé osvětlení) nebo vysunutím hmoty do prostoru atria (zvýraznění konkrétních funkcí). Chodbový trakt zde supluje vnitřní veřejný prostor - libovolně se rozšiřuje, smršťuje, místy dobíhá až k fasádě a pocitově propojuje exteriér s interiérem. Ústí do něj rovněž čtyři komunikační jádra, dvě schodišťová a dvě výtahová, umístěná diagonálně naproti sobě. Studie v této chvíli počítá se dvěma osobními výtahy (jeden pro cca osm osob) a jedním nákladním, který bude v běžném provozu a pojme až dvojnásobný počet přepravujících. Jakkoliv nepravidelně lemuje chodba atrium, základní princip zůstává stále stejný - pohyb koncentrovaný kolem středové vertikály. Vstupy do objektu se odehrávají ve třech úrovních: jižní (nejníže položený, hlavní přístup k aule), východní (prostřední, návaznost na venkovní prostor menzy) a severní (nejvíše položený, napojení na multifunkční sály a zbytek areálu). Jedná se tedy v podstatě o tři parterní podlaží, která jsou mezi sebou propojena velkorysým prostorovým schodištěm. Vlastní segmenty jednotlivých fakult jsou členěny vertikálně a jsou seskupovány do větších logických celků. Řazení fakult nad sebou umožňuje umístit nad sebe provozy podobného charakteru a tím zjednodušit a zefektivnit vedení potřebných instalací. Prostory společenského charakteru (aula, menza) jsou záměrně umístěny do výrazných pozic, aby působily prostorově a nešlo je přehlédnout. Archivy přímo navazují na nákladní výtah a obslužné vstupy. Provozy se specifickými požadavky (laboratoře) jsou lokalizovány do suterénního podlaží ve snaze docílit optimálního požadovaného prostředí. Na suterén navazuje podzemní parkování, konstrukčně oddělené od hlavní hmoty objektu, nicméně bezbariérově propojené - samozřejmostí je aplikace opatření umožňující užívání stavby osobám se sníženou schopností pohybu a orientace. Dispoziční koncepce odráží základní principy vysokoškolského studia: otevřenost, komunikaci a samostatnost.

9 Konstrukční řešení Při návrhu nosné konstrukce byly rozhodující tyto faktory: ekonomie výroby a provádění, variabilita prostoru a adekvátní prosvětlenost celého objemu budovy. Vzhledem k rozdílným nárokům dílčích provozů na umístění v objektu je nosná konstrukce řešena odlišně pro nadzemní i podzemní část tak, aby co nejlépe odpovídala požadavkům na specifické podmínky a zatížení jednotlivých prostor. Nadzemní část nosné konstrukce je řešena ekonomicky výhodným vzájemným propojením vnitřního a obvodového systému. Vnitřní nosná konstrukce je provedena ve vertikálním i horizontálním směru a zajišťuje přenos hlavní části zatížení do základů. Obvodová nosná konstrukce je provedena v rovině vnějšího obvodového pláště, zajišťuje torzní tuhost a přenáší vodorovné síly a zbývající část zatížení. Vnitřní nosnou konstrukci tvoří ve svislém směru čtyři železobetonová jádra umístěná půdorysně v rohových sekcích objektu. Tato jádra, sloužící zároveň jako vertikální komunikace, nesou hlavní vodorovné příhradové vazníky a přenášejí převážnou část zatížení z nadzemní části objektu až do základové konstrukce. Hlavní příhradové vazníky jsou provedeny jako křížem propojené ocelové spojité nosníky přes celou délku čtvercového půdorysu objektu s účinnou výškou (vzhledem ke své délce) přes jedno celé podlaží. Poloha horní a dolní pásnice odpovídá úrovni jednotlivých stropních konstrukcí. Výhodou toto řešení je úspora materiálu logickým vynecháním vazníků ob jedno podlaží. Takováto patra lze následně využít k umístění větších místností - učeben. Kolmo na horní a dolní pásnice hlavních příhradových vazníků jsou v úrovni stropních konstrukcí navrženy příhradové nosníky (pro vynesení stropních desek) s převislým koncem směrem do atria, na celou výšku skryté v podhledech a stěnách. Meziprostor mezi příhradami je využit k vedení instalačních rozvodů. Vlastní konstrukce stropu je provedena jako železobetonová monolitická deska spřažená s hlavními příhradovými vazníky a stropními příhradovými nosníky. Vizuálně přiznaný obvodový nosný systém je prutovou konstrukcí tvořenou ve svislé rovině pootočeným roštem z železobetonových nosníků probíhajících vně obvodového pláště. Diagonální rozměr polí roštu odpovídá konstrukční výšce dvou podlaží. Nosný obvodový rošt je propojen se stropními konstrukcemi lokálně v každém svém křížení, v patě obvodového pláště je kotven do železobetonové obvodové stěny podzemního podlaží. Staticky tak uděluje celému objektu torzní tuhost, spolehlivě přenáší do základové konstrukce vodorovné síly a zbývající část zatížení ze stropních konstrukcí. Odpadá tak potřeba vytvářet v nosné konstrukci zavětrovací stěny nebo jiná řešení se svislou diagonální funkcí, což podtrhuje výhodnost tohoto technicky estetického řešení (prostorová variabilita, prosvětlení objektu atd.). Podzemní část nosné konstrukce je provedena jako kombinovaný železobetonový skelet s deskovými stropy, sloupy, vnitřními a obvodovými stěnami. Skeletem procházejí čtyři vertikální jádra z nadzemní části objektu. Samostatně založeny a dilatačně odděleny jsou půdorysné sekce obsahující prostory s přístroji citlivými na otřesy a rovněž hmota podzemního parkování. Energetické řešení

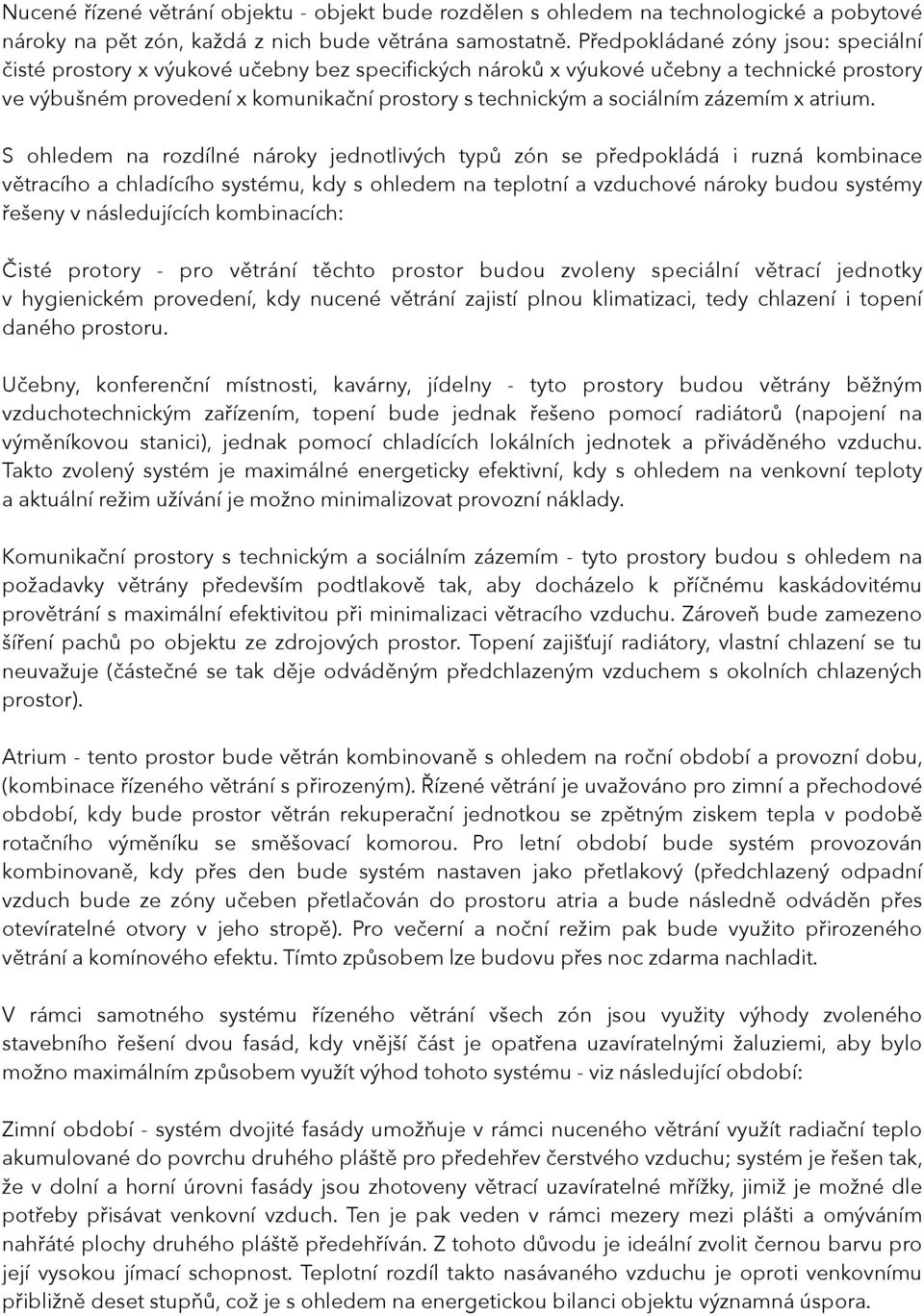

10 Nucené řízené větrání objektu - objekt bude rozdělen s ohledem na technologické a pobytové nároky na pět zón, každá z nich bude větrána samostatně. Předpokládané zóny jsou: speciální čisté prostory x výukové učebny bez specifických nároků x výukové učebny a technické prostory ve výbušném provedení x komunikační prostory s technickým a sociálním zázemím x atrium. S ohledem na rozdílné nároky jednotlivých typů zón se předpokládá i ruzná kombinace větracího a chladícího systému, kdy s ohledem na teplotní a vzduchové nároky budou systémy řešeny v následujících kombinacích: Čisté protory - pro větrání těchto prostor budou zvoleny speciální větrací jednotky v hygienickém provedení, kdy nucené větrání zajistí plnou klimatizaci, tedy chlazení i topení daného prostoru. Učebny, konferenční místnosti, kavárny, jídelny - tyto prostory budou větrány běžným vzduchotechnickým zařízením, topení bude jednak řešeno pomocí radiátorů (napojení na výměníkovou stanici), jednak pomocí chladících lokálních jednotek a přiváděného vzduchu. Takto zvolený systém je maximálné energeticky efektivní, kdy s ohledem na venkovní teploty a aktuální režim užívání je možno minimalizovat provozní náklady. Komunikační prostory s technickým a sociálním zázemím - tyto prostory budou s ohledem na požadavky větrány především podtlakově tak, aby docházelo k příčnému kaskádovitému provětrání s maximální efektivitou při minimalizaci větracího vzduchu. Zároveň bude zamezeno šíření pachů po objektu ze zdrojových prostor. Topení zajišťují radiátory, vlastní chlazení se tu neuvažuje (částečné se tak děje odváděným předchlazeným vzduchem s okolních chlazených prostor). Atrium - tento prostor bude větrán kombinovaně s ohledem na roční období a provozní dobu, (kombinace řízeného větrání s přirozeným). Řízené větrání je uvažováno pro zimní a přechodové období, kdy bude prostor větrán rekuperační jednotkou se zpětným ziskem tepla v podobě rotačního výměníku se směšovací komorou. Pro letní období bude systém provozován kombinovaně, kdy přes den bude systém nastaven jako přetlakový (předchlazený odpadní vzduch bude ze zóny učeben přetlačován do prostoru atria a bude následně odváděn přes otevíratelné otvory v jeho stropě). Pro večerní a noční režim pak bude využito přirozeného větrání a komínového efektu. Tímto způsobem lze budovu přes noc zdarma nachladit. V rámci samotného systému řízeného větrání všech zón jsou využity výhody zvoleného stavebního řešení dvou fasád, kdy vnější část je opatřena uzavíratelnými žaluziemi, aby bylo možno maximálním způsobem využít výhod tohoto systému - viz následující období: Zimní období - systém dvojité fasády umožňuje v rámci nuceného větrání využít radiační teplo akumulované do povrchu druhého pláště pro předehřev čerstvého vzduchu; systém je řešen tak, že v dolní a horní úrovni fasády jsou zhotoveny větrací uzavíratelné mřížky, jimiž je možné dle potřeby přisávat venkovní vzduch. Ten je pak veden v rámci mezery mezi plášti a omýváním nahřáté plochy druhého pláště předehříván. Z tohoto důvodu je ideální zvolit černou barvu pro její vysokou jímací schopnost. Teplotní rozdíl takto nasávaného vzduchu je oproti venkovnímu přibližně deset stupňů, což je s ohledem na energetickou bilanci objektu významná úspora.

11 Letní režim - provozovaný systém nuceného větrání umožňuje přetlakové provětrání především jižní a západní fasády odpadním předchlazeným vzduchem, čímž je možné ochlazovat povrch vnitřní fasády a tím snížit tepelnou zátěž objektu prostupem bez navýšení energetických nároků. Topení - objekt je napojen na centrální zdroj tepla v podobě předávací stanice - vytápění je zajištěno kombinací teplovodního systému a chlazení (flexibilní centrální klimatizace), jež bude v zimním období provozováno jako tepelné čerpadlo typu vzduch - vzduch. Chladící systém objektu - pro pokrytí tepelných zisků bude zvolen systém přímého chlazení s maximální variabilitou a minimálními pořizovacími a prostorovými nároky, kdy v jednotlivých vybraných prostorech budou instalovány chladící - splitové - kazetové a nástěnné jednotky. Další výhodou tohoto systému je, že ho bude možné provozovat zcela nezávisle s ohledem na orientaci budovy. Fotovoltaika - s ohledem na velikost střešní plochy a použité systémy větrání a chlazení je navržena instalace fotovoltaického systému, jenž by pokrýval především výkon pro chlazení v letním období, případně by sloužil pro předehřev teplé užitkové vody. Materiálové řešení V exteriéru se vizuálně jedná o kontrast světlé betonové konstrukce diagonálního roštu s tmavým podkladem vlastní obvodové fasády, která je asymetricky perforovaná okenními otvory podle individuálních potřeb jednotlivých prostorů. Přesněji se jedná o dvojitou fasádu, jejíž komplexní výraz utváří jednak předsazené sklo, jednak přiznaná izolace černé barvy v prostoru sendviče. Celkový dojem je barevně spíše neutrální, návrh pracuje s momentem překvapení z řešení vnitřního prostoru a směřuje k estetizaci projekce všedního interiérového dění do fasády, zejména pak za spoluúčinnosti světel. Materiál navazujícího urbánního prostoru odpovídá již zavedené formě typické pro současné úpravy v kampusu; jedná se o dlažební kostku, která je však aplikována rozdílným způsobem - diagonální pokládkou. Vymezení účelu dané částí zpevněné plochy je řešeno vložením kontury. Materiály použité v interiéru lze rozdělit do dvou skupin: estetické a primárně funkční. Druhé jmenované jsou navrženy všude tam, kde je výtvarná složka ovlivněna požadavky provozů jako odolnost, omyvatelnost povrchu, případně další vyžadované specifické vlastnosti (např. laboratoře). Veřejné prostory obrácené do atria jsou materiálově expresivnější, protože zde kolážovitě působí jednotlivá patra tematicky zaměřených fakult. Interiér je rovněž koncipován na základě os, výhledů a územních návazností, místy viditelné venkovní prostředí zde hraje významnou roli. ) Popis zásad návrhu technologického a technického vybavení Technické místnosti jsou umístěny v segmentu suterénního podlaží. Ve stejné úrovni se nalézají i specifické laboratoře, maximální omezení vibrací je řešeno kompletní dilatací sekce. Návrh

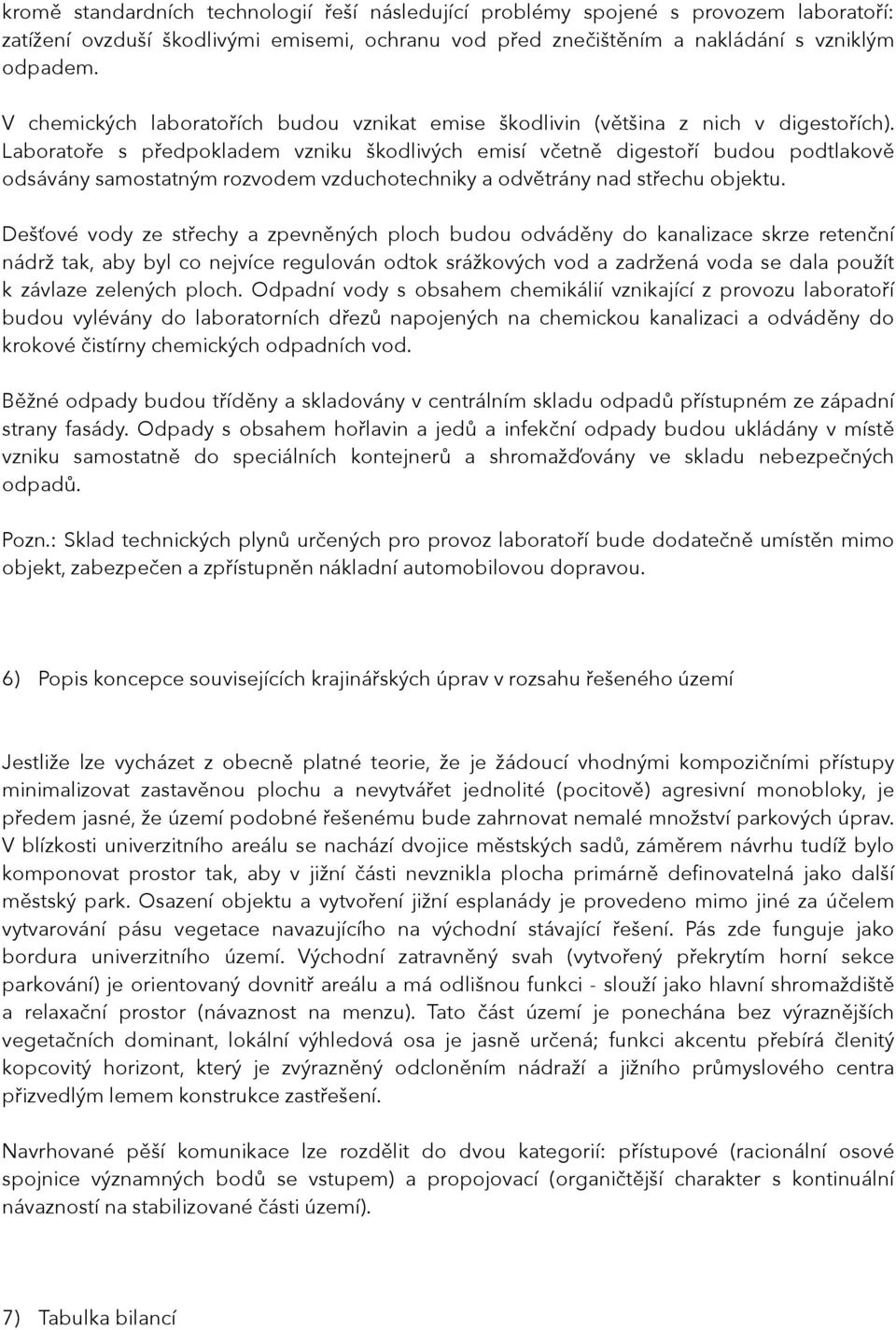

12 kromě standardních technologií řeší následující problémy spojené s provozem laboratoří: zatížení ovzduší škodlivými emisemi, ochranu vod před znečištěním a nakládání s vzniklým odpadem. V chemických laboratořích budou vznikat emise škodlivin (většina z nich v digestořích). Laboratoře s předpokladem vzniku škodlivých emisí včetně digestoří budou podtlakově odsávány samostatným rozvodem vzduchotechniky a odvětrány nad střechu objektu. Dešťové vody ze střechy a zpevněných ploch budou odváděny do kanalizace skrze retenční nádrž tak, aby byl co nejvíce regulován odtok srážkových vod a zadržená voda se dala použít k závlaze zelených ploch. Odpadní vody s obsahem chemikálií vznikající z provozu laboratoří budou vylévány do laboratorních dřezů napojených na chemickou kanalizaci a odváděny do krokové čistírny chemických odpadních vod. Běžné odpady budou tříděny a skladovány v centrálním skladu odpadů přístupném ze západní strany fasády. Odpady s obsahem hořlavin a jedů a infekční odpady budou ukládány v místě vzniku samostatně do speciálních kontejnerů a shromažďovány ve skladu nebezpečných odpadů. Pozn.: Sklad technických plynů určených pro provoz laboratoří bude dodatečně umístěn mimo objekt, zabezpečen a zpřístupněn nákladní automobilovou dopravou. 6) Popis koncepce souvisejících krajinářských úprav v rozsahu řešeného území Jestliže lze vycházet z obecně platné teorie, že je žádoucí vhodnými kompozičními přístupy minimalizovat zastavěnou plochu a nevytvářet jednolité (pocitově) agresivní monobloky, je předem jasné, že území podobné řešenému bude zahrnovat nemalé množství parkových úprav. V blízkosti univerzitního areálu se nachází dvojice městských sadů, záměrem návrhu tudíž bylo komponovat prostor tak, aby v jižní části nevznikla plocha primárně definovatelná jako další městský park. Osazení objektu a vytvoření jižní esplanády je provedeno mimo jiné za účelem vytvarování pásu vegetace navazujícího na východní stávající řešení. Pás zde funguje jako bordura univerzitního území. Východní zatravněný svah (vytvořený překrytím horní sekce parkování) je orientovaný dovnitř areálu a má odlišnou funkci - slouží jako hlavní shromaždiště a relaxační prostor (návaznost na menzu). Tato část území je ponechána bez výraznějších vegetačních dominant, lokální výhledová osa je jasně určená; funkci akcentu přebírá členitý kopcovitý horizont, který je zvýrazněný odcloněním nádraží a jižního průmyslového centra přizvedlým lemem konstrukce zastřešení. Navrhované pěší komunikace lze rozdělit do dvou kategorií: přístupové (racionální osové spojnice významných bodů se vstupem) a propojovací (organičtější charakter s kontinuální návazností na stabilizované části území). 7) Tabulka bilancí

13 Souhrn požadovaných ploch pro PřF, FŽP a FVTM Počet místností PřF Požadované plochy pracovišť v m 2 Počet místností FŽP Požadované plochy pracovišť v m 2 Plochy navrhované uchazečem v 1. kole SON e vedení fakulty 6,8 0 0 e vedoucích kateder 6, Administrativní pracovníci děkanátu e vedoucích oddělení 7 1, , Administrativní pracovníci kateder Technici, laboranti a pomocný 7, 0,7 2 personál Pracovny prof./doc 76,7 0,7 770 Pracovny odborných asistentů, 1 1 0,8 7, 1 6 lektorů, Laboratoře vědeckých vědecké 24 46, 14 71,8 1 8 Stravovací zařízení, denní místnost, kuchyňka, šatna, sprcha Pomocné prostory - archiv, sklad, přípravna Zasedací a seminární místnosti, studovny, příruční knihovny 878, 67, ,2 0, ,2 1 16, 0 Celkem 68,1 Celkem 8,6 6 8 PřF celkem Výukové prostory m 2 FŽP celkem Výukové prostory m 2 Auly, velké učeb Učebny, semin. 8 40, Speciál. Učeb ,7 PC učebny Výukové labor ,70, 2 0 Celkem:, Celkem: 04,2 481 Celková PUč (m 2 ) PřF 8 76,6 FžP 1,8 80 Plocha komunikací Pk 6 Plocha technického vybavení Ptv Plocha užitková celkem PU = PUč + Pk + Ptv (PU = max. 1, x PUČ) 1 14,4 1 7, Obestavěný prostor podzemních podl. v m 800 Obestavěný prostor nadzemních podlaží 800 Obestavěný prostor nadzem. podl. bez atria Obestavěný prostor CELKEM Parkování min. 0 stání stání / z toho 12 pro invalidy *) FVTM sdílí s PřF celkem 8 speciálních laboratoří o celkové ploše,7 m 2. Dále FVTM a FžP sdílí s PřF výukové prostory ( učeben) o celkové ploše 1 0 m 2.

14 8) Seznam výkresů všech částí soutěžního návrhu panel č. název 1 Situace a širší vztahy 2 Půdorysy, schémata 1 Půdorysy, schémata 2 4 Řezy, pohledy, schémata Prostorové zobrazení 6 Textová část 7 Zpáteční adresa 8 Autor
