3 divize CNC strojů společnosti První hanácká BOW Po 15 letech úspěšného působení v České republice dosáhla společnost První hanácká BOW dostatečně silné pozice na tuzemském trhu v oblasti konvenčních obráběcích strojů a rozhodla se proto rozšířit své aktivity i do sféry CNC obráběcích strojů. Vlna zájmu o cnc obráběcí stroje nabírá výrazně na síle a není tedy žádným překvapením, že i naše společnost přikládá tomuto segmentu produktů velkou váhu. Důkazem toho je uvedení specializované divize naší společnosti se značkou nunco, ve které budeme nabízet širokou škálu CNC strojů. Divize Numco bude zahrnovat několik typových řad, do kterých se budeme snažit obsáhnout dostatečně širokou nabídku cnc obráběcích strojů, a kromě jiného jí bude také přidělen vlastní servisní tým pro plnou spokojenost a pohodlí zákazníků. Jako první řadu z nové divize numco naše společnost představuje novinku na trhu v podobě precizních obráběcích CNC strojů značky CY, SIEG a EXCITECH. Jedná se o první krok k plánovanému bohatému sortimentu CNC techniky, který hodláme na našem trhu postupně nabídnout. Tyto stroje jsou naším prvním krokem, zároveň ale krokem razantním, skutečně totiž spojují nejen uživatelský komfort s cenovou dostupností, ale také kvalitu práce s rychlostí.

4 Objednací číslo: Cena bez DPH: Kč SKK CNC frézka KX1 CNC frézka KX1 je nejmenší z naší nabídky. Je vybavená krokovými motory, kuličkovými šrouby, koncovými spínači,kuželem vřetene MK2 a plynulou elektronickou regulací otáček pomocí frekvenčního měniče. Frézka je řízena pomocí programu Mach3. Je vhodná k opracování plastu, hliníku a dokonce i oceli. Max. hloubka třísky u oceli je 1 mm. Uplatnění tato frézka nalezne zejména v modelářských dílnách. Max. průměr vrtáku 10 mm Velikost stolu 400 x 145 mm Rozsah posuvu osy X 250 mm Rozsah posuvu osy Y 110 mm Rozsah posuvu osy Z 190 mm Kroutící moment osy X 1,35 Nm Kroutící moment osy Y 1,35 Nm Kroutící moment osy Z 2,2 Nm Velikost T-drážky 8 mm Počet T-drážek na stole 3 Přesnost polohování 0,03 mm Kužel vřetene MK2 Min. otáčky vřetene 100 ot./min Max. otáčky vřetene ot./min Rychloposuv (X, Y, Z) mm/min Pracovní posuv (X, Y, Z) 500 mm/min Max. kroutící moment motoru 1,8 N/m (1 500 ot./min) Celkový výkon 500 W / 230 V 570 x 600 x 600 mm 70 kg Objednací číslo: Cena bez DPH: Kč SKK Centrální mazání pracovních ploch Volitelné příslušenství Horizontálně-vertikální otočný stůl Objednací číslo: Cena bez DPH: Kč / Sk CNC frézka KX3 CNC frézka KX3CNC frézka KX3 je vybavená krokovými motory, kuličkovými šrouby, koncovými spínači, centrálním mazáním všech os a plynulou elektronickou regulací otáček pomocí frekvenčního měniče. Frézka je řízena pomocí programu Mach3. Je vhodná k výrobě tvarově složitých a přesných součástí menších rozměrů s železných i neželezných kovů. Frézku je možné rozšířit o čtvrtou řízenou osu v podobě horizontálně-vertikálního otočného stolu. Max. průměr vrtáku 20 mm Velikost stolu mm Rozsah posuvu osy X 300 mm Rozsah posuvu osy Y mm Rozsah posuvu osy Z 290 mm Kroutící moment osy X 4 Nm Kroutící moment osy Y 4 Nm Kroutící moment osy Z 6 Nm Velikost T-drážky 12 mm Počet T-drážek na stole 3 Přesnost polohování 0,03 mm Kužel vřetene MK ot./min Max. kroutící moment motoru 5,5 N/m (1 500 ot./min) Rychloposuv (X, Y, Z) mm/min Pracovní posuv (X, Y, Z) 500 mm/min Celkový výkon W / 230 V mm 220 kg strana 4

5 CNC frézka KX3A KX3A je frézka KX3 rozšířená o kompletní krytování a řídící systém SIEMENS 802. Frézka je vhodná k výrobě tvarově složitých součástí menších rozměrů v kusové i sériové výrobě. Objednací číslo: Cena a bez bez DP DPH: PH:: Kč SKK SK KK Autonomní řídící systém ji předurčuje pro použití ve školách a školících zařízeních, protože splňuje nejčastěji kladené požadavky jako příznivá pořizovací cena, nízké provozní náklady, snadná údržba, malé zástavbové rozměry a je vybavena stabilním systémem používaným v běžné praxi. Kužel vřetene Velikost stolu Velikost T-drážky Rozsah posuvu osa X Rozsah posuvu osa Y Rozsah posuvu osa Z Kroutící moment osy X Kroutící moment osy Y Kroutící moment osy Z Rychloposuv (X, Y, Z) Pracovní posuv (X, Y, Z) Opakovatelná přesnost Celkový výkon Rozměry zabaleného stroje MK ot./min mm 12 mm 230 mm (K3A plus 300 mm) mm (K3A plus 170 mm) 290 mm 4 Nm 4 Nm 6 Nm mm/min 500 mm/min 0,01 mm W / 230 V mm 490 kg CNC frézka XK0824 CNC frézka XK0824 CNC je ekonomický stroj s tuhou konstrukcí, vyhovujícím výkonem a snadnou údržbou. Standardně je dodávaná s řídícím systémem SIEMENS 802C, ale může být dodána i se systémem FANUC. Centrální mazání Objednací číslo: Cena bez DPH: K3A plus větší rozsahy posuvů X a Y Kč SKK Výměna nástrojů je ruční pomocí rychloupínače ovládaného pneumaticky, pro posuvy jsou použity výkonné servomotory SIEMENS. Frézka je vybavená chladícím systémem, automatickým mazáním šroubů a kluzných ploch a osvětlením pracovní plochy. Rozměry pracovního stolu Max. Zatížení stolu Velikost / rozteč / Počet T-drážek Rozsah posuvů v ose X Rozsah posuvů v ose Y Rozsah posuvů v ose Z Rozsah otáček Upínací kužel Vzdálenost vřeteno-stůl Max. rychlost posuvu Opakovatelná přesnost Elektronické rozlišení Výkon motoru vřetene Hlavní rozměry mm 200 kg 13 / 75 mm / mm 210 mm 270 mm ot./min ISO mm 4000 mm/min ±0,01 mm 0,001 mm W mm kg strana 5

6 Typ VM650 VM850 VM1060 VM1270 VM1370 VM1580 Rozměr stolu mm Zatížení stolu kg T-drážky: počet šířka rozteč mm mm 3 18H H7 Rozsah posuvů v ose X mm Rozsah posuvů v ose Y mm Rozsah posuvů v ose Z mm Vzdálenost vřeteno-stůl mm Kužel vřetene ISO40 ISO40 ISO40 ISO50 ISO50 ISO50 ot./min Výkon motoru vřetene kw 5,5 7, Kroutící moment vřetene Nm 35 47, ,4 117,7 Rychlost posuvu v ose X m/min Rychlost posuvu v ose Y m/min Rychlost posuvu v ose Z m/min Typ zásobníku nástrojů deštník deštník deštník deštník deštník disk Kapacita zásobníku nástrojů počet /20 16/20 16/20 20/24 Maximální průměr nástroje: při plném zásobníku prázdná sousední místa Maximální hmotnost nástroje mm mm H H7 152, H7 152,5 kg Výkon motoru osy X kw 1,2 1,8 2,5 2,5 2,5 7 Výkon motoru osy Y kw 1,2 1,8 2,5 2,5 2,5 7 Výkon motoru osy Z kw 1,8 2,5 2,5 2,5 2,5 7 Elektrické připojení V / Hz 380 / / / / / / 50 kg H strana 6

7 CNC frézky řady VM/VML Vertikální obráběcí centra Řada frézek VM/VML je navržena se svislým mostovým rámem. Tyto stroje mají velmi široký obráběcí rozsah, vysokou stabilitu, přesnost, rychlost, výkonnost, spolehlivost a velký kroutící moment, stejně tak jako stabilní teplotu vřetenového systému. Tato série strojů je vhodná pro frézování, vrtání,vystružování, vyvrtávání, závitování. Používají se v automobilovém průmyslu, motocyklovém průmyslu, při výrobě šicích strojů, motorů, nástrojů speciálně u těch, které jsou složitých tvarů jako dvourozměrné nebo třírozměrné dutiny forem. Stroj je také vhodný pro sériovou výrobu malých středních objemů, ale také pro velkovýrobu. Použití těchto strojů znamená úsporu technického vybavení, zkrácený čas na přípravu pro výrobu, zaručuje kvalitu výrobků a podstatně zlepšuje produktivitu. Kužel vřetene je vybaven vzduchovým ofukem, který zabraňuje usazování nečistot. Dostatečný chladící systém obrobku. Kompletní uzavření stroje chrání před ostřikem, chladící kapalina a špony jsou účinně odváděny, aby pracovní prostor zůstal stále čistý. Frézky disponují certifikáty ISO 9001 a ISO Standardní konfigurace frézky: zásobník nástrojů deštníkového typu řídící systém FANUC Oi mate-mc ofukovací pistole pro čištění stroje a obrobku automatické mazání kluzných ploch a šroubů systém čištění vřetene stlačeným vzduchem Volitelné konfigurace: vřeteno ot./min vřeteno ot./min zásobník pro 20 nástrojů deštníkový typ zásobník pro 20 nástrojů diskový typ zásobník pro 24 nástrojů diskový typ řídící systém: SIEMENS, MITSUBISHI, HEIDENHAIN dopravník třísek Ceny začínají již od Kč ( SKK ) VM1690 VM1890 VML650 VML6645 VML850 VML8655 VML950 VML1060 VML H H H H7 5 18H ISO50 ISO50 ISO40 ISO40 ISO40 ISO40 ISO40 ISO40 ISO ,5 5,5 7,5 7,5 7, ,7 117, ,7 47,7 47, disk disk deštník deštník deštník deštník deštník deštník deštník 20/24 20/ H H H H7 107, ,2 1,2 1,8 1,8 1,8 2,5 2, ,2 1,2 1,8 1,8 1,8 2,5 2, ,8 1,8 2,5 2,5 2,5 2,5 2,5 380 / / / / / / / / / strana 7

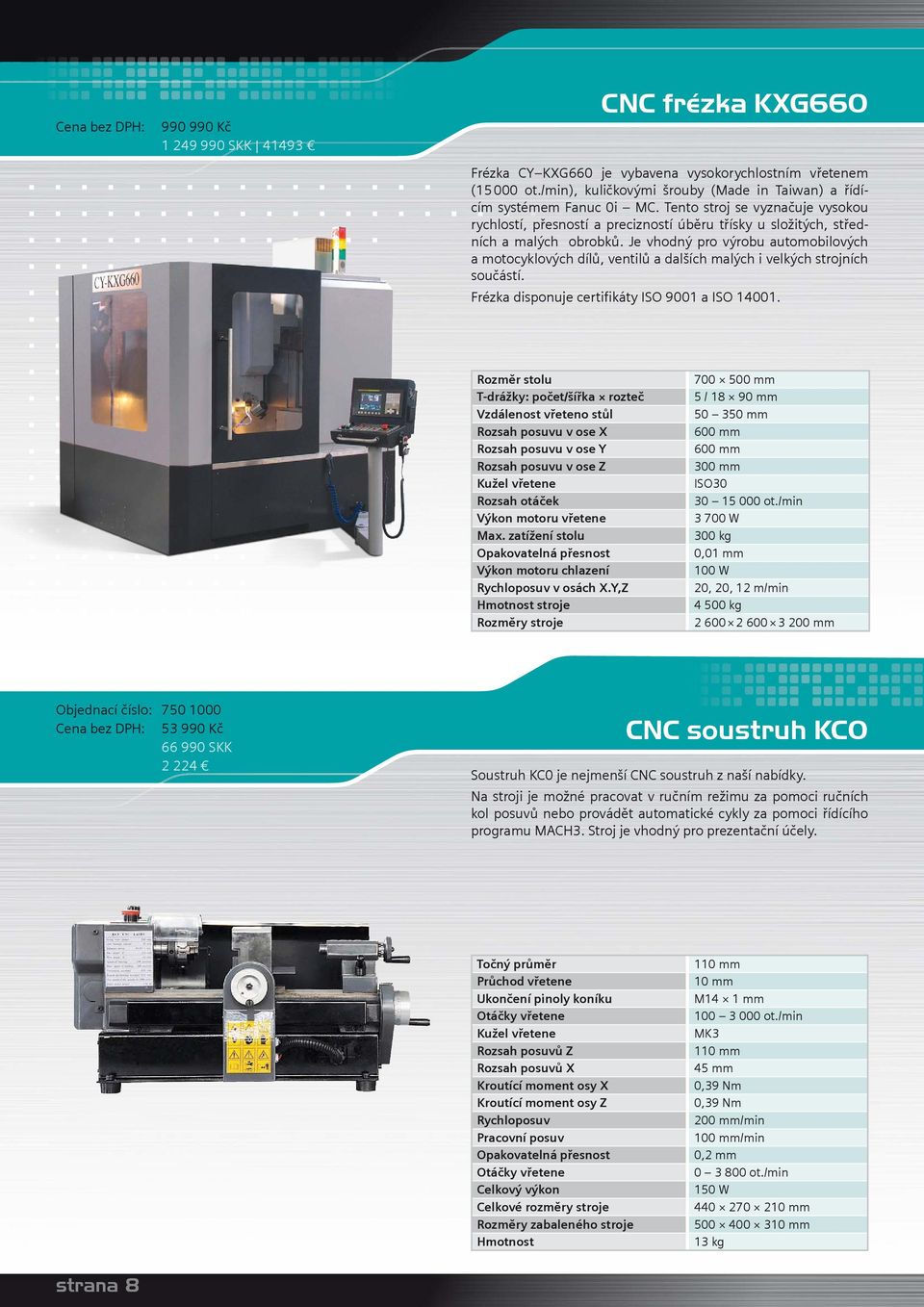

8 Cena bez DPH: Kč SKK CNC frézka KXG660 Frézka CY KXG660 je vybavena vysokorychlostním vřetenem (00 ot./min), kuličkovými šrouby (Made in Taiwan) a řídícím systémem Fanuc 0i MC. Tento stroj se vyznačuje vysokou rychlostí, přesností a precizností úběru třísky u složitých, středních a malých obrobků. Je vhodný pro výrobu automobilových a motocyklových dílů, ventilů a dalších malých i velkých strojních součástí. Frézka disponuje certifikáty ISO 9001 a ISO Rozměr stolu T-drážky: počet/šířka rozteč Vzdálenost vřeteno stůl Rozsah posuvu v ose X Rozsah posuvu v ose Y Rozsah posuvu v ose Z Kužel vřetene Rozsah otáček Výkon motoru vřetene Max. zatížení stolu Opakovatelná přesnost Výkon motoru chlazení Rychloposuv v osách X.Y,Z stroje mm 5 / mm mm 600 mm 600 mm 300 mm ISO ot./min W 300 kg 0,01 mm 100 W 20, 20, 12 m/min kg mm Objednací číslo: Cena bez DPH: Kč SKK CNC soustruh KC0 Soustruh KC0 je nejmenší CNC soustruh z naší nabídky. Na stroji je možné pracovat v ručním režimu za pomoci ručních kol posuvů nebo provádět automatické cykly za pomoci řídícího programu MACH3. Stroj je vhodný pro prezentační účely. Točný průměr Průchod vřetene Ukončení pinoly koníku Kužel vřetene Rozsah posuvů Z Rozsah posuvů X Kroutící moment osy X Kroutící moment osy Z Rychloposuv Pracovní posuv Opakovatelná přesnost Celkový výkon Celkové rozměry stroje Rozměry zabaleného stroje 110 mm 10 mm M14 1 mm ot./min MK3 110 mm 45 mm 0,39 Nm 0,39 Nm 200 mm/min 100 mm/min 0,2 mm ot./min W mm mm 13 kg strana 8

9 CNC soustruh KC2 Objednací číslo: Cena bez DPH: Kč SKK KC2 je malý CNC soustruh vybavený kompletním krytováním, automa-tickou čtyř polohovou nožovou hlavou, centrálním mazáním kuličko-vých šroubů a vodících ploch. Je vhodný k výrobě tvarově složitých menších součástí. Soustruh je řízen pomocí programu Mach3. Točný průměr 190 mm Točná délka 380 mm Šířka lože 100 mm ot./min Rychloposuv Z mm/min Rychloposuv X mm/min Pracovní posuv Z 500 mm/min Pracovní posuv X 500 mm/min Rozsah posuvů Z 250 mm Rozsah posuvů X mm Počet nástrojových míst 4 Úhel pozice nářadí 360 Kužel pinoly MK2 Posuv pinoly 50 mm Rozsah nastavení pinoly na ose X ±4 mm Opakovatelná přesnost 0,01 mm Výkon vřetene 500 W mm 180 kg Centrální mazání pracovních ploch Integrovaná řídící elektronika CNC soustruh KC6 CNC soustruh KC6 je vhodný k výrobě tvarově složitých menších součástí. Je vybaven centrálním mazáním, osvětlením pracovního prostoru, automatickou čtyř polohovou nožovou hlavou a kompletním krytováním. Řídící elektronika je integrovaná v podstavci stroje. Stroj je řízen programem MACH3. Objednací číslo: Cena bez DPH: Kč SKK Točný průměr 250 mm Točná délka 450 mm Šířka lože 135 mm ot./min Kužel vřetene MK3 Rychloposuv Z 2000 mm/min Rychloposuv X 1000 mm/min Pracovní posuv Z 500 mm/min Pracovní posuv X 250 mm/min Rozsah posuvů Z 300 mm Rozsah posuvů X 110 mm Kroutící moment osy X 4 Nm Kroutící moment osy Z 4 Nm Počet nástrojových míst 4 Úhel pozice nářadí 360 Kužel pinoly MK2 Posuv pinoly 50 mm Opakovatelná přesnost 0,01 mm Výkon motoru vřetene 1000 W Rozměry zabaleného stroje 1300 x 610 x 1410 mm 305 kg strana 9

10 Objednací číslo: Cena bez DPH: Kč SKK CNC soustruh KC6A Soustruh KC6A je verzí stroje KC6 rozšířený o řídící systém SIEMENS 802S. Díky autonomnímu systému má jedno ze svých využití ve školách a školících zařízeních, protože splňuje nejčastěji kladené požadavky jako příznivá pořizovací cena, nízké provozní náklady, snadná údržba, malé zástavbové rozměry a je vybavena stabilním systémem používaným v běžné praxi. Automatická nástrojová hlava Centrální mazání Automatická nástrojová hlava Točný průměr 250 mm Točná délka 550 mm Šířka lože 135 mm ot./min Kužel vřetene MK3 Rychloposuv Z mm/min Rychloposuv X mm/min Pracovní posuv Z 500 mm/min Pracovní posuv X 250 mm/min Rozsah posuvů X 110 mm Rozsah posuvů Z 300 mm Kroutící moment osy X 4 N Kroutící moment osy Z 4 N Počet nástrojových míst 4 Úhel pozice nástrojů 360 Kužel pinoly MK2 Posuv pinoly 50 mm Opakovatelná přesnost 0,01 mm Celkový výkon W mm 450 kg CNC soustruhy CK6136A / CK6140A CNC soustruh řízený ve 2 osách (X, Z) s vodorovným ložem. Posuvy za-bezpečují výkonné servomotory SIEMENS. Stroj je vybaven řídícím systémem SIEMENS 802C, automatickou nástrojovou hlavou pro 4 nástroje, chladícím systémem, centrálním mazáním a osvětlením pracovního prostoru. Stroj lze dodat s řídícím systémem FANUC. Volitelné příslušenství pneumatické nebo hydraulické sklíčidlo pneumatický nebo hydraulický koník šesti nebo osmi polohová nástrojová hlava CNC soustruh 6136x x1000 Obj. číslo: Cena bez DPH: Kč Kč SKK SKK Technická data CK6136A 750 / 1000 CK6140A 750/ 1000 Točný ø nad ložem 360 mm 400 mm Točný ø nad suportem 210 mm 245 mm Max. točná délka 750 mm / mm Rozsah otáček ot./min Vrtání vřetene 60 mm Kužel vřetene MT4 Počet nástrojových míst 4 Elektronické rozlišení 0,001 mm Opakovatelná přesnost 0,01 mm Rychlost posuvu Z / X 8 / 6 m/min Kužel pinoly MT4 Vysunutí pinoly 120 mm Výkon motoru vřetene W mm kg kg strana 10

11 CNC soustruh CK6 CNC soustruh řízený ve 2 osách (X, Z) s vodorovným ložem. Posuvy zabezpečují servomotory SIEMENS. Stroj je vybaven řídícím systémem SIEMENS 802C, automatickou nástrojovou hlavou pro 4 nástroje, chladícím systémem, centrálním mazáním a osvětlením pracovního prostoru. Lze vybavit řídícím systémem FANUC. Volitelné příslušenství pneumatické nebo hydraulické sklíčidlo pneumatický nebo hydraulický koník šesti nebo osmi polohová nástrojová hlava Objednací číslo: Cena bez DPH: Kč SKK Točný průměr nad ložem 500 mm Točný průměr nad suportem 300 mm Max. pracovní délka 1000 mm 30 ot./min Rozsah otáček 3 rychlosti , ot./min plynule ot./min Vrtání vřetene 82 / 70 mm Kužel vřetene D-8 Počet nástrojových míst 4 Elektronické rozlišení 0,001 mm Rychlost posuvu v ose X / Z 5 / 10 m/min Kužel pinoly MT5 Vysunutí pinoly mm Průměr pinoly 75 mm Výkon motoru vřetene W mm kg Řídící systém SIEMENS 802C CNC soustruhy CK6432 x 450/700 CNC soustruh řízený ve 2 osách (X, Z) s vodorovným ložem. Posuvy zabezpečují servomotory SIEMENS. Stroj je vybaven řídícím systémem SIEMENS 802C, automatickou nástrojovou hlavou pro 4 nástroje, chladícím systémem,centrálním mazáním a osvětlením pracovního prostoru. Stroj lze vybavit řídícím systémem FANUC. Volitelné příslušenství pneumatické nebo hydraulické sklíčidlo pneumatický nebo hydraulický koník šesti nebo osmi polohová nástrojová hlava Točný průměr nad ložem 360 mm Točný průměr nad suportem mm Max. točná délka 450/700 mm Rozsah otáček ot./min Vrtání vřetene 60 mm Kužel vřetene MT6 Počet nástrojových míst 4 Elektronické rozlišení 0,001 mm Rychlost posuvu v ose Z 7,6 m/min Rychlost posuvu v ose X 4 m/min Kužel pinoly MT4 Vysunutí pinoly 100 mm Výkon motoru vřetene W 1835 / mm / kg Řídící systém SIEMENS 802C CNC soustruh 6432 x x 700 Objednací číslo: Cena bez DPH: Kč Kč SKK SKK strana 11

12 CNC soustruhy CK6132 CNC soustruhy řízený ve 2 osách (X, Z) s vodorovným ložem. Posuvy zabezpečují výkonné servomotory SIEMENS. Stroj je vybaven řídícím systémem SIEMENS 802C, automatickou nástrojovou hlavou pro 4 nástroje, chladícím systémem, centrálním mazáním a osvětlením pracovního prostoru. Stroj lze dodat s řídícím systémem FANUC. Volitelné příslušenství pneumatické nebo hydraulické sklíčidlo pneumatický nebo hydraulický koník 6 nebo 8-polohová nástrojová hlava CNC soustruh 6132x x x1000 Objednací číslo: Cena bez DPH: Kč Kč Kč SKK SKK SKK Točný průměr nad ložem 320 mm Točný průměr nad suportem 160 mm Max. pracovní délka 500 / 750 / mm Rozsah otáček ot./min Vrtání vřetene 38 mm Kužel vřetene MT5 Počet nástrojových míst 4 Rozměr upínaných nástrojů mm Elektronické rozlišení 0,001 mm Rychlost posuvu v ose Z 7,6 m/min Rychlost posuvu v ose X 4 m/min Kužel pinoly MK3 Vysunutí pinoly 100 mm Výkon motoru vřetene W 1800 / mm 850 / 950 kg Řídící systém SIEMENS 802C Objednací číslo: Cena bez DPH: Kč SKK CNC soustruh CK-36 CK-36 je soustruh s šikmým ložem vyznačující se vysokou tuhostí. Je určený pro obrábění tvarově složitých součástí menších točných délek v kusové i sériové výrobě. Standardně je stroj vybaven systémem SIEMENS 802C, revolverovou hlavou pro 6 nástrojů, chladícím systémem, osvětlením pracovního prostoru a automatickým mazáním. Pojezd suportu (osy X, Z) je po lineárních vedeních. Posuvy zabezpečují servomotory. Stroj lze vybavit řídícím systémem FANUC. Volitelné příslušenství pneumatické sklíčidlo hydraulické sklíčidlo revolverová hlava pro 8 nástrojů Točný průměr nad ložem 360 mm Točný průměr nad suportem 130 mm Pojezd v ose X 200 mm Pojezd v ose Z 250 mm Rozsah otáček ot./min Vrtání vřetene 58 mm Kužel vřetene A2-6 Výkon motoru vřetene W Průměr sklíčidla 200 mm Počet nástrojových míst 6 Úhel lože 45 Mechanické rozlišení 0,001 mm Rychlost posuvu v ose X / Z 6 / 10 m/min kg Řídící systém SIEMENS 802C strana 12

13 CNC soustruhy K500/K500T a K660/K660T CNC soustruhy s horizontálním ložem Široký podstavec soustruhu s lichoběžníkovou konstrukcí lože, vhodný pro těžké obrábění a obrábění na čisto. Nezávislé vřeteno, samostatná převodovka zamezují teplotním deformacím. Rozměrný průhled zajišťuje osvětlení obrobku a pro pracovníka je velmi jednoduché kontrolovat průběh obrábění. Pro pohon vřetene může být použit asynchronní motor s frekvenčním měničem nebo servo motor. Obrábění s konstantní řeznou rychlostí. Stroje disponují certifikáty jakosti ISO 9001 a ISO Ceny (bez DPH) začínají již od Kč ( SKK ). K500T / K660T CNC soustruhy s funkcí TEACH-IN a elektronickými ručními koly posuvů (soustruh může být použit jako konvenční stroj). Double triangle vedení po dvou trojúhelnících je speciální vlastností soustruhu K660. Základnu stroje tvoří jeden odlitek. Elektronická ruční kolečka (jen K 500T a K660T) Nezávisle uložené vřeteno 6-ti polohová nástrojová hlava (vol. příslušenství) 6-ti polohová nástrojová hlava (vol. příslušenství) Čtyřpolohová automatická nástrojová hlava Hydraulický koník (vol. příslušenství) Typ K500(T) K660(T) Maximální točná délka 750 mm mm mm mm 750 mm mm mm Točný průměr nad ložem 500 mm 660 mm Točný průměr nad suportem 290 mm 365 mm Rychloposuv 4 m/min 8 m/min Opakovatelná přesnost X: 0,007 mm / Z: 0,010 mm Přesnost obrábění IT6 - IT7 Drsnost povrchu obrobku Ra1,6-1,0 Nožová hlava 4 pozice, elektronická Rozměry upínaného nástroje mm Koník Manuální Průměr pinoly koníku 75 mm Vysunutí pinoly koníku mm Kužel koníku MT5 Zakončení vřetene D8 Průchod vřetene 82 mm Výkon motoru vřetene W W Elektrické připojení 380 V / 50 Hz ot./min Pohon vřetene Servo motor Tříčelistové sklíčidlo Manuální 250 mm Manuální 325 mm Výkon motoru chlazení 100 W : šířka hloubka výška mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm stroje kg kg kg kg kg kg kg strana 13

14 CNC soustruhy K 32/40/50 Tyto soustruhy mají šikmé lože pod úhlem 45 a jsou vhodné pro těžké obrábění, při kterém můžete dosáhnout příznivé spolehlivosti a přesnosti. Vřeteno má vysokou přesnost a preciznost. Vedení suportů jsou vyrobena z vysoce kvalitní litiny a jsou indukčně kalené. Vřeteno s dvojitým pouzdrem, které zaručuje, že teplota se nezvyšuje a nepotřebuje údržbu. Kuličkové šrouby, ložiska a vřeteno pochází od předních světových výrobců. Hydraulický koník, nožová hlava a sklíčidlo si může zákazník vybrat, tak aby vyhovovalo jeho potřebám. Stroje disponují certifikáty jakosti ISO 9001 a ISO Ceny (bez DPH) začínají již od Kč ( SKK ). Typ K32 K40 K50 Točný průměr nad ložem 320 mm 400 mm 520 mm Točný průměr nad suportem 250 mm 300 mm 350 mm Maximální vzdálenost od středu 500 mm 500 / mm 280 / 590 / mm Rozsah posuvů v osách X, Z 210 / 480 mm 260 / 590 / mm 280 / 590 / mm Úhel lože 45 Ukončení vřetene ISOA2-6 ISOA2-6 ISOA2-8 Kužel vřetene MT6 MT6 MT6 Průchod vřetene 52 mm 52 mm 82 mm Rozsah otáček vřetene ot./min ot./min ot./min Výkon motoru vřetene W W 15 kw Hydraulické sklíčidlo 210 mm 254 mm 254 mm Nástrojová hlava 8 nebo 12 pozic, mm CY-K40, mm CY-K50 Výkon servo motoru výměny nástroje 500 W Opakovatelná přesnost nožové hlavy 0,005 mm Vysunutí pinoly koníku 50 mm 80 mm Kužel pinoly koníku MT3 Výkon motoru chlazení W Výkon servomotoru os X,Z X: W, Z: W X: W, Z: W Opakovatelná přesnost X: 0,006 mm, Z: 0,008 mm Rychlost posuvů X: 10 m/min, Z: 12 m/min Přesnost obrábění IT6 stroje strana 14

15 CNC Router SHG0404 Cena bez DPH: Kč SKK 4979 Tuhá konstrukce z hliníkových odlitků a použité komponenty splňují požadavky nejnáročnějších zákazníků. Stroj je osazena kvalitními komponenty předních světových výrobců kuličkovými šrouby, lineárním vedením HIWIN a vřetenem HSD italské výroby. Volitelně může být stůl osazen vakuovým stolem s německou vývěvou BECKER. Rozsah posuvů v ose X, Y a Z mm Rozměr stolu mm Opakovatelná přesnost 0,02 mm Plocha stolu T-drážky Konstrukce stroje Hliníkový odlitek Koncepce os X, Y Kluzné tyče a kuličkové šrouby HIWIN Koncepce osy Z Lineární vedení a kuličkové šrouby HIWIN Rychloposuv mm/min Pracovní posuv mm/min Pohony os Krokové motory Výkon vřetene W ot./min Kleština ER16 Pracovní napětí 230 V / 50 Hz (opce 380 V) Řídící systém DSP systém (opce MACH3) mm 80 kg Router je vhodný zejména pro gravírování štítků, výrobu přístrojových panelů, plošných spojů, uhlíkových elektrod atd. Díky svým malým rozměrům je použitelný prakticky kdekoliv. Standardní vybavení řídící systém DSP vřeteno 0 W senzor pro měření výšky nástroje krokové motory elektrické připojení 230 V / 50 Hz Volitelná konfigurace řídící systém MACH3 vodou chlazené vřeteno elektrické připojení 380 V servo motory chlazení mlžením CNC router SHM0609 Tuhá konstrukce z hliníkových odlitků a použité komponenty splňují i náročné požadavky. Frézka je osazena kvalitními komponenty předních světových výrobců kuličkovými šrouby, lineárním vedením HIWIN a vřetenem HSD italské výroby. Volitelně může být stroj osazen vakuovým stolem s německou vývěvou BECKER. Využití je zejména pro zpracování dřeva a gravírování menších ploch. Pro zvýšení životnosti jsou všechny osy stroje vybaveny krytím, které brání usazování nečistot na funkčních plochách. Cena bez DPH: Kč SKK Rozsah posuvů v ose X, Y a Z mm Rozměr stolu mm Opakovatelná přesnost 0,02 mm Plocha stolu T-drážky Konstrukce stroje Hliníkový odlitek Koncepce os X, Y Kluzné tyče a kuličkové šrouby HIWIN Koncepce osy Z Lineární vedení a kuličkové šrouby HIWIN Rychloposuv mm/min Pracovní posuv mm/min Pohony os Krokové motory Výkon vřetene W ot./min Kleština ER16 Pracovní napětí 230 V / 50 Hz (opce 380 V) Řídící systém DSP systém (opce MACH3) mm 180 kg Standardní vybavení a volitelná konfigurace stejná jako u modelu SHG0404. Router je možno také dodat bez krytí funkčních ploch a bez podstavce. strana 15

16 Cena bez DPH: Kč SKK 9294 CNC router SHG1224 Tuhá svařovaná konstrukce zaručuje dostatečnou tuhost stroje i při náročných operacích. Router je osazen kvalitními komponenty předních světových výrobců kuličkovými šrouby, lineárním vedením HIWIN, vřetenem HSD italské výroby a indukčním snímačem OMRON. Volitelně může být stůl osazen vakuovým stolem s vývěvou německého výrobce BECKER. Pohyb v ose Z je uskutečňován kuličkovým šroubem, v osách X a Y je použit ozubený hřeben a pastorky. V ose X je použit přesný duální pohon, který zabraňuje nežádoucímu,,kroucení portálu. Nabízíme také plotr SHG1212 stejné koncepce s menším rozsahem posuvů (X, Y, Z) mm. Standardní vybavení: řídící systém DSP vřeteno 0 W senzor pro měření výšky nástroje krokové motory elektrické připojení 230 V / 50Hz Volitelná konfigurace: řídící systém MACH3 vřeteno 2000 W duální hlava elektrické připojení 380 V vodou chlazené vřeteno servo motory chlazení fungující na principu fixírky systém odsávání prachu Rozsah posuvů v ose X, Y a Z mm Rozměr stolu mm Opakovatelná přesnost 0,05 mm Plocha stolu T-drážky Konstrukce stroje Ocelový odlitek Koncepce os X, Y Kluzné tyče a kuličkové šrouby HIWIN Koncepce osy Z Lineární vedení a kuličkové šrouby HIWIN Rychloposuv mm/min Pracovní posuv mm/min Pohony os Krokové motory (opce servo motory) Výkon vřetene W (opce W) ot./min Kleština ER16 Pracovní napětí 230 V / 50 Hz (opce 380 V) Řídící systém DSP systém (opce MACH3) mm 650 kg strana 16

17 CNC router SHM1325A Cena bez DPH: Kč SKK Tuhá svařovaná konstrukce zaručuje dostatečnou tuhost stroje i při náročných operacích. Frézka je osazena kvalitními komponenty předních světových výrobců kuličkovými šrouby, lineárním vedením HIWIN, vřetenem HSD italské výroby a indukčním snímačem OMRON. Pohyb v ose Z je uskutečňován kuličkovým šroubem, v osách X a Y je použit ozubený hřeben a pastorky. V ose X je použit přesný duální pohon, který zabraňuje nežádoucímu kroucení portálu Stroj lze zejména použít na materiály Dřevo, plasty, dural, plexisklo, mramor, PVC, MDF, měď, kompozitní materiály atd. PVC stůl Vakuový segmentový stůl Vakuový stůl s T-drážkami Rozsah posuvů v ose X, Y a Z mm Rozměr stolu mm Opakovatelná přesnost 0,05 mm Plocha stolu Vakuový stůl (vol. T-drážky) Konstrukce stroje Svařovaná konstrukce Koncepce os X, Y Lineární vedení HIWIN, pastorek a ozubený hřeben Koncepce osy Z Lineární vedení a kuličkový šroub HIWIN Rychloposuv mm/min Pracovní posuv mm/min Pohony os Krokové motory (volitelně servomotory) Výkon vřetene W ot./min Kleština ER25 Pracovní napětí 230 V / 50 Hz (vol. 380 V) Řídící systém DSP systém (vol. MACH3) mm 960 kg Standardní vybavení řídící systém DSP vřeteno 3000 W senzor pro měření výšky nástroje vakuový stůl krokové motory elektrické připojení 230 V / 50Hz Volitelná konfigurace řídící systém MACH3 stůl s T-drážkami elektrické připojení 380 V vodou chlazené vřeteno servo motory chlazení fungující na principu fixírky systém odsávání prachu strana 17

18 Cena bez DPH: Kč SKK CNC router SHMS1325C Italské HSD vřeteno Servomotor Yaskawa Řídící systém Syntec Plotr střední velikosti určený pro profesionální využití. Tuhá svařovaná konstrukce zaručuje dostatečnou tuhost stroje i při náročných operacích. Frézka je osazena kvalitními komponenty předních světových výrobců kuličkovými šrouby a lineární vedení HIWIN, Italským vodou chlazeném vřetenem HSD, Japonskými servomotory a drivery YASAKAWA a vakuovým stolem s Německou vývěvou BECKER. Pohyb v ose Z je uskutečňován kuličkovým šroubem, v osách X a Y je použit ozubený hřeben a pastorky. V ose X je použit přesný duální pohon, který zabraňuje nežádoucímu kroucení portálu. Rozsah posuvů v ose X, Y a Z Rozměr stolu Opakovatelná přesnost Plocha stolu Konstrukce stroje Koncepce os X, Y Koncepce osy Z Rychloposuv Pracovní posuv Pohony os Výkon vřetene Kleština Pracovní napětí Řídící systém mm (volitelně mm) mm 0,05 mm Vakuový stůl (vol. T-drážky) Svařovaná konstrukce Lineární vedení HIWIN, pastorek a ozubený hřeben Lineární vedení a kuličkový šroub HIWIN mm/min mm/min servo motory Yaskawa W vodou chlazené (vol W vodou chlazené) ot./min ER V / 50 Hz Syntec systém Standardní vybavení řídící systém SYNTEC vodou chlazené vřeteno W senzor pro měření výšky nástroje vakuový stůl servo motory a drivery YASAKAWA elektrické připojení 380 V / 50 Hz Volitelná konfigurace stůl s T-drážkami vodou chlazené vřeteno 8000 W automatická výměna nástrojů servo motory a drivery PANASONIC chlazení nlžením systém odsávání prachu strana 18

19 CNC router SHMS1530A Cena bez DPH: Kč SKK Tuhá svařovaná konstrukce zaručuje dostatečnou tuhost stroje i při náročných operacích. Frézka je osazena kvalitními komponenty předních světových výrobců kuličkovými šrouby, lineárním vedením HIWIN, vřetenem HSD italské výroby a indukčním snímačem OMRON. Pohyb v ose Z je uskutečňován kuličkovým šroubem, v osách X a Y je použit ozubený hřeben a pastorky. V ose X je použit přesný duální pohon, který zabraňuje nežádoucímu kroucení portálu. Chlazení mlhou Německá vakuová pumpa Italské vřeteno Rozsah posuvů v ose X, Y a Z mm Rozměr stolu mm Opakovatelná přesnost 0,05 mm Plocha stolu Vakuový stůl (vol. T-drážky) Konstrukce stroje Svařovaná konstrukce Koncepce os X, Y Lineární vedení HIWIN, pastorek a ozubený hřeben Koncepce osy Z Lineární vedení a kuličkový šroub HIWIN Rychloposuv mm/min Pracovní posuv mm/min Pohony os Servo motory (vol. krokové motory ) Výkon vřetene W (vol W ) ot./min Kleština ER25 Pracovní napětí 230 V / 50 Hz (vol. 380 V) Řídící systém DSP systém (vol. MACH3) mm stroje kg Standardní vybavení řídící systém DSP vřeteno 3000 W vakuový stůl servo motory elektrické připojení 230 V / 50 Hz Volitelná konfigurace řídící systém MACH3 senzor pro měření výšky nástroje stůl s T-drážkami elektrické připojení 380 V vřeteno 6000 W krokové motory chlazení fungující na principu fixírky systém odsávání prachu strana 19

20 Cena bez DPH: Kč SKK CNC router SHMS2030 Tuhá svařovaná konstrukce zaručuje dostatečnou tuhost stroje i při náročných operacích. Frézka je osazena kvalitními komponenty předních světových výrobců kuličkovými šrouby, lineárním vedením HIWIN a vřetenem HSD italské výroby. Pohyb v ose Z je uskutečňován kuličkovým šroubem, v osách X a Y je použit ozubený hřeben a pastorky. V ose X je použit přesný duální pohon, který zabraňuje nežádoucímu kroucení portálu. Stroj lze dodat také osazený krokovými motory (verze SHM2030) Cena bez DPH: Kč Kč Standardní vybavení řídící systém DSP vřeteno 3000 W stůl s T-drážkami servo motory elektrické připojení 230 V / 50 Hz Volitelná konfigurace řídící systém MACH3 senzor pro měření výšky nástroje elektrické připojení 380 V vřeteno 6000 W vakuový stůl krokové motory chlazení fungující na principu fixírky systém odsávání prachu Rozsah posuvů v ose X, Y a Z mm Rozměr stolu mm Opakovatelná přesnost 0,05 mm Plocha stolu T-drážky Konstrukce stroje Svařovaná konstrukce Koncepce os X, Y Lineární vedení HIWIN, pastorek a ozubený hřeben Koncepce osy Z Lineární vedení a kuličkový šroub HIWIN Rychloposuv mm/min Pracovní posuv mm/min Pohony os Krokové motory (volitelně servomotorů) Výkon vřetene W (volitelně W) ot./min Kleština ER25 Elektrické připojení 230 V / 50 Hz (volitelně 380 V) Řídící systém DSP systém (volitelně MACH3) mm stroje kg strana 20

21 CNC router SHMS1224D Cena bez DPH: Kč SKK Využití tento stroj nalezne zejména v nábytkářském průmyslu při komplexní výrobě dveří, nábytku a dekoračních předmětů. Plotr je osazen nejkvalitnějšími komponenty předních světových výrobců: Italské vodou chlazené ATC vřeteno HSD s maximálními otáčkami ot/min, zásobník pro 8 nástrojů s rychlostí výměny 8 s, kuličkové šrouby a lineární vedení HIWIN, Japonské servomotory a drivery YASKAWA, indukční snímače OMRON, řídící systém SYN- TEC a vakuový stůl s vývěvou německého výrobce BECKER. Pohyb v ose Z je uskutečňován kuličkovým šroubem, v osách X a Y je použit ozubený hřeben a pastorky. V ose X je použit přesný duální pohon, který zabraňuje nežádoucímu kroucení portálu. Vícenásobné vertikální vrtání Dvoustranný frézovací držák Rozsah posuvů v ose X, Y a Z mm (volitelně mm) Rozměr stolu mm Opakovatelná přesnost 0,05 mm Plocha stolu Vakuový stůl (opce T-drážky) Konstrukce stroje Svařovaná konstrukce Koncepce os X, Y Lineární vedení HIWIN, pastorek a ozubený hřeben Koncepce osy Z Lineární vedení a kuličkový šroub HIWIN Rychloposuv mm/min Pracovní posuv mm/min Pohony os Servo motory Výkon vřetene W ot./min Kleština ER32 Pracovní napětí 230 V / 50 Hz (opce 380 V) Řídící systém Windows systém stroje kg Čtyřstranný frézovací držák Standardní vybavení vertikální vícenásobné vrtání dvoustranný frézovací držák čtyřstranný frézovací držák horizontální vícenásobné vrtání Vícenásobné horizontální vrtání strana 21

22 Cena bez DPH: Kč SKK Laserový 3D skener SHS1212 3D skener je novou technologií v nábytkářském a dřevozpracujícím průmyslu. Je hlavně využíván pro skenování reliéfů, které lze následně přenést na CNC router a zhotovit. Pro naše skenery používáme profesionální průmyslovou kameru BASLER vyrobenou v Německu. BASLER je předním výrobcem kamer a má téměř dvě desítky let zkušeností s touto problematikou. Lze dodat 3D skener SHS 1224 s větším rozsahem posuvů (X, Y, Z) mm, cena bez DPH: Kč SKK Lze také dodat 3D skener SHS 1224 s větším rozsahem posuvů (X, Y, Z) mm Cena bez DPH: Kč SKK Rozsah posuvů v ose X, Y, Z Rozměr stolu Maximální pracovní výška Maximální skenovací výška Požadavky na systém Rozlišení skeneru Pracovní napětí Pohon os mm mm 120 mm 40 mm Windows 98 / 2000 / XP 0,2 mm 230 V / 50 Hz Krokové motory Řídící software MACH3 Řídící program MACH3 byl vyvinut kanadskou společností ArtSoft pro ovládání soustruhů a frézek. Díky široké škále nastavení umožňuje použití na jakémkoliv stroji a řízení až šesti os. Stejně jako autonomní systémy požívá i program MACH3 cykly (wizards), které umožňují snadné a rychlé programování bez nutnosti znalosti G-kódů. Mezi ostatní přednosti pak patří například: grafické zobrazení dráhy nastroje, funkce TEACH IN, šest bodů posunutí, široká databáze nástrojů atd. Příklady nejběžněji používaných cyklů: Cykly frézování kruhová a pravoúhlá kapsa vrtání děr na přímce a roztečné kružnici gravírování Cykly soustružení soustružení závitů soustružení kužele soustružení kulových ploch vnitřní soustružení Umožňuje importování formátů DXF / BMP / JPG / HPGL. strana 22
