1 Pneumatické ventily HAFNER

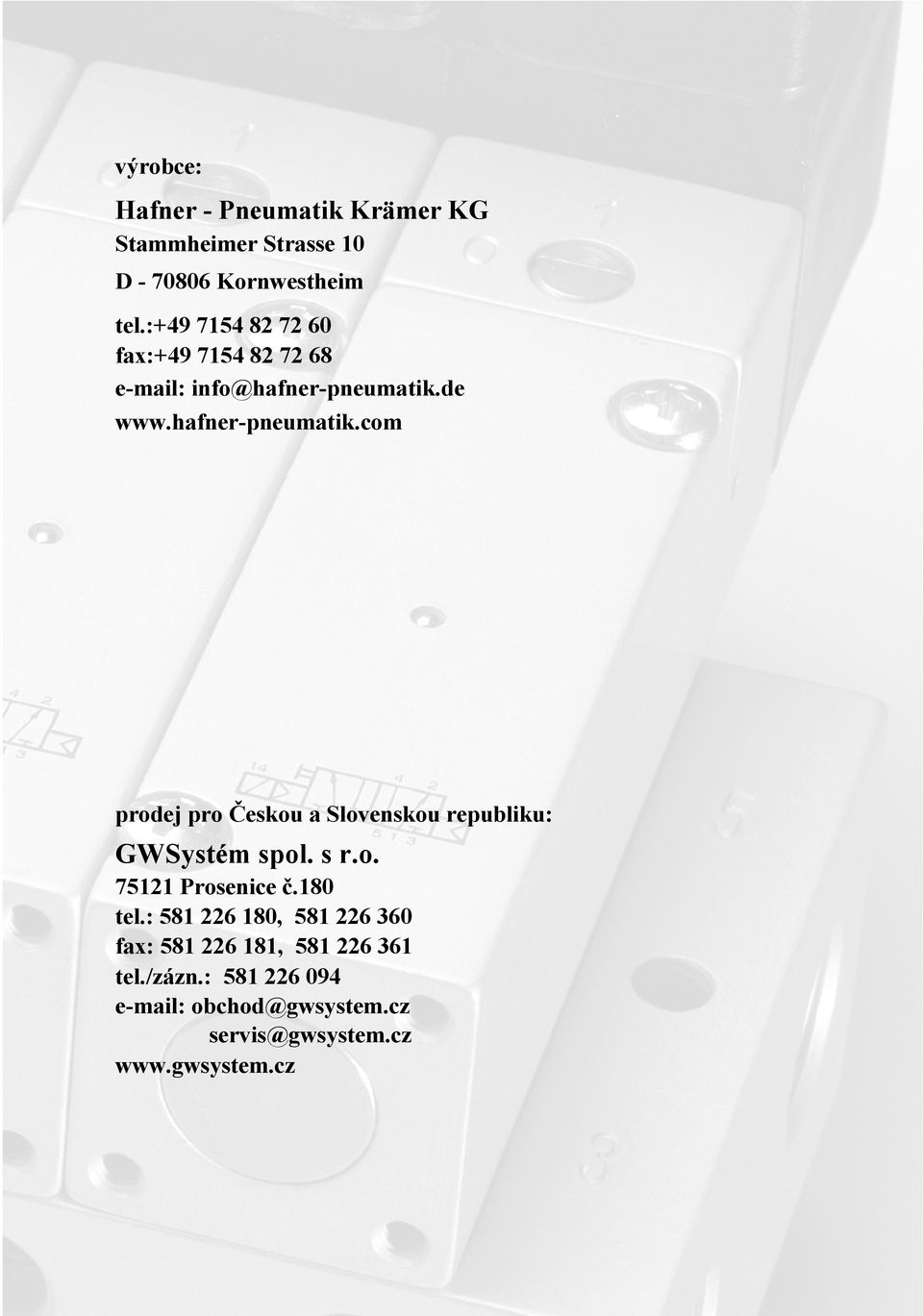

2 výrobce: Hafner - Pneumatik Krämer KG Stammheimer Strasse 10 D Kornwestheim tel.: fax: info@hafner-pneumatik.de prodej pro Českou a Slovenskou republiku: GWSystém spol. s r.o Prosenice č.180 tel.: , fax: , tel./zázn.: obchod@gwsystem.cz servis@gwsystem.cz

3 Obsah.1. Mechanicky ovládané ventily / cestné ventily ovládané hřídelí a pákovou kladkou s připojovacím závitem M / cestné ventily ovládané hřídelí a pákovou kladkou s připojovacím závitem M / cestné ventily ovládané hřídelí a pákovou kladkou s připojovacím závitem M / cestné ventily ovládané hřídelí a pákovou kladkou s připojovacím závitem G1/ / cestné ventily ovládané hřídelí a pákovou kladkou s připojovacím závitem G1/8.. Ručně ovládané ventily..1. 3/ cestné ventily s připojovacím závitem M5 a G 1/8 pro panelovou montáž... 5/ cestné ventily s připojovacím závitem M5 a G 1/8 pro panelovou montáž..3. ovládací prvky Ø mm pro panelovou montáž... 3/ cestné ventily ovládané páčkou s připojovacím závitem G1/8 - G1/ - G1/..5. 3/ cestné ventily ovládané páčkou s připojovacím závitem G1/8 - G1/ - G1/..6. 5/ cestné ventily ovládané páčkou s připojovacím závitem G1/8 - G1/ - G1/..7. 5/ cestné ventily ovládané páčkou s připojovacím závitem G1/8 - G1/ - G1/..8. 5/3 cestné ventily ovládané páčkou s připojovacím závitem G1/8 - G1/ - G1/..9. 5/3 cestné ventily ovládané páčkou s připojovacím závitem G1/8 - G1/ - G1/.3. Pilotní ventily / cestný pilotní ventil s připojovacím závitem G1/8 - G1/ - G1/.3.. 3/ cestný pilotní ventil s připojovacím závitem G1/8 - G1/ - G1/ / cestný pilotní ventil s připojovacím závitem G1/8 - G1/ - G1/.3.. 5/ cestný pilotní ventil s připojovacím závitem G1/8 - G1/ - G1/ / cestný pilotní ventil s připojovacím závitem G1/8 - G1/ - G1/ /3 cestný pilotní ventil s připojovacím závitem G1/8 - G1/ - G1/ / cestný pilotní ventil s připojovacím závitem M5 - G1/ / cestný pilotní ventil s připojovacím závitem M5 - G1/ / cestný pilotní ventil s připojovacím závitem M5 - G1/ / cestný pilotní ventil s připojovacím závitem M5 - G1/8.. Speciální ventily..1. ventily pro časové zpoždění,bezpečnostní uzávěry atd.. (datalisty nejsou v tomto okamžiku dostupné.)... obousměrné regulátory průtoku G1/8 - G1/.0.

4 Mechanicky ovládané 3/ ventily se závitem M5 3 1 BV BR BL schematické značky Ventil s mechanickou pružinou, připojovací závity jsou na bočnich stranách ventilu. V klidovém stavu je otevřeno z na 3; 1 je zavřen. Provozní stav je otevřeno z 1 na ; 3 je uzavřen. Použití vývodů je zaměnitelné. Tlak na vývodu 1 znamená normálně zavřeno, tlak na vývodu 3 znamená normálně otevřeno. Výstup může být škrcený. Model Přípojka Průtok vzduchu Provozní tlak Ovladací síla Váha BV M 5 15 l/min 0-10 bar 1 N 0,033 kg BR M 5 15 l/min 0-10 bar 9 N 0,01 kg BL M 5 15 l/min 0-10 bar 9 N 0,0 kg.1.1.

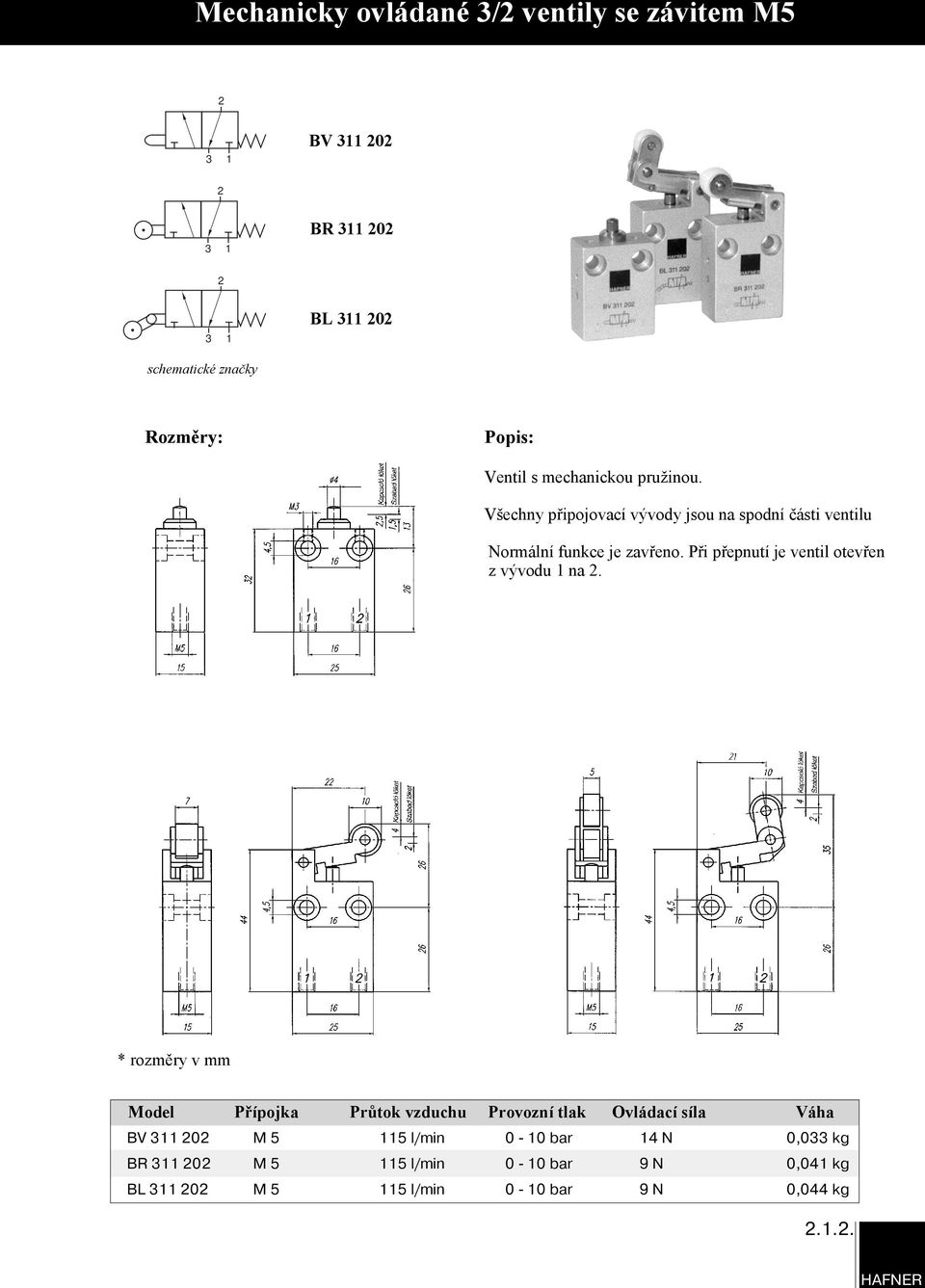

5 Mechanicky ovládané 3/ ventily se závitem M5 3 1 BV BR BL schematické značky Ventil s mechanickou pružinou. Všechny připojovací vývody jsou na spodní části ventilu Normální funkce je zavřeno. Při přepnutí je ventil otevřen z vývodu 1 na. Model Přípojka Průtok vzduchu Provozní tlak Ovládací síla Váha BV M l/min 0-10 bar 1 N 0,033 kg BR M l/min 0-10 bar 9 N 0,01 kg BL M l/min 0-10 bar 9 N 0,0 kg.1..

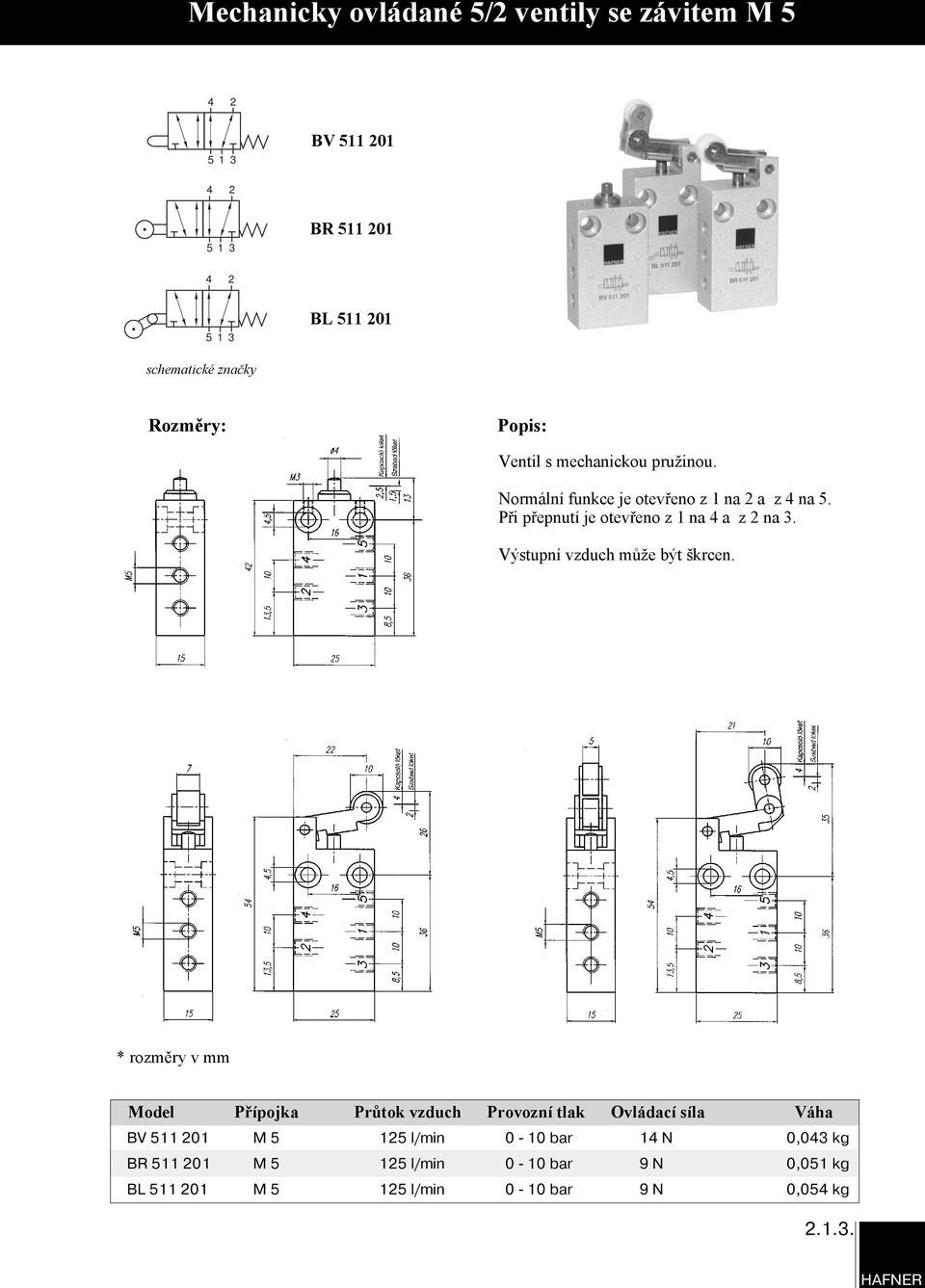

6 Mechanicky ovládané 5/ ventily se závitem M 5 BV BR BL schematické značky Ventil s mechanickou pružinou. Normální funkce je otevřeno z 1 na a z na 5. Při přepnutí je otevřeno z 1 na a z na 3. Model Přípojka Průtok vzduch Provozní tlak Ovládací síla Váha BV M 5 15 l/min 0-10 bar 1 N 0,03 kg BR M 5 15 l/min 0-10 bar 9 N 0,051 kg BL M 5 15 l/min 0-10 bar 9 N 0,05 kg.1.3.

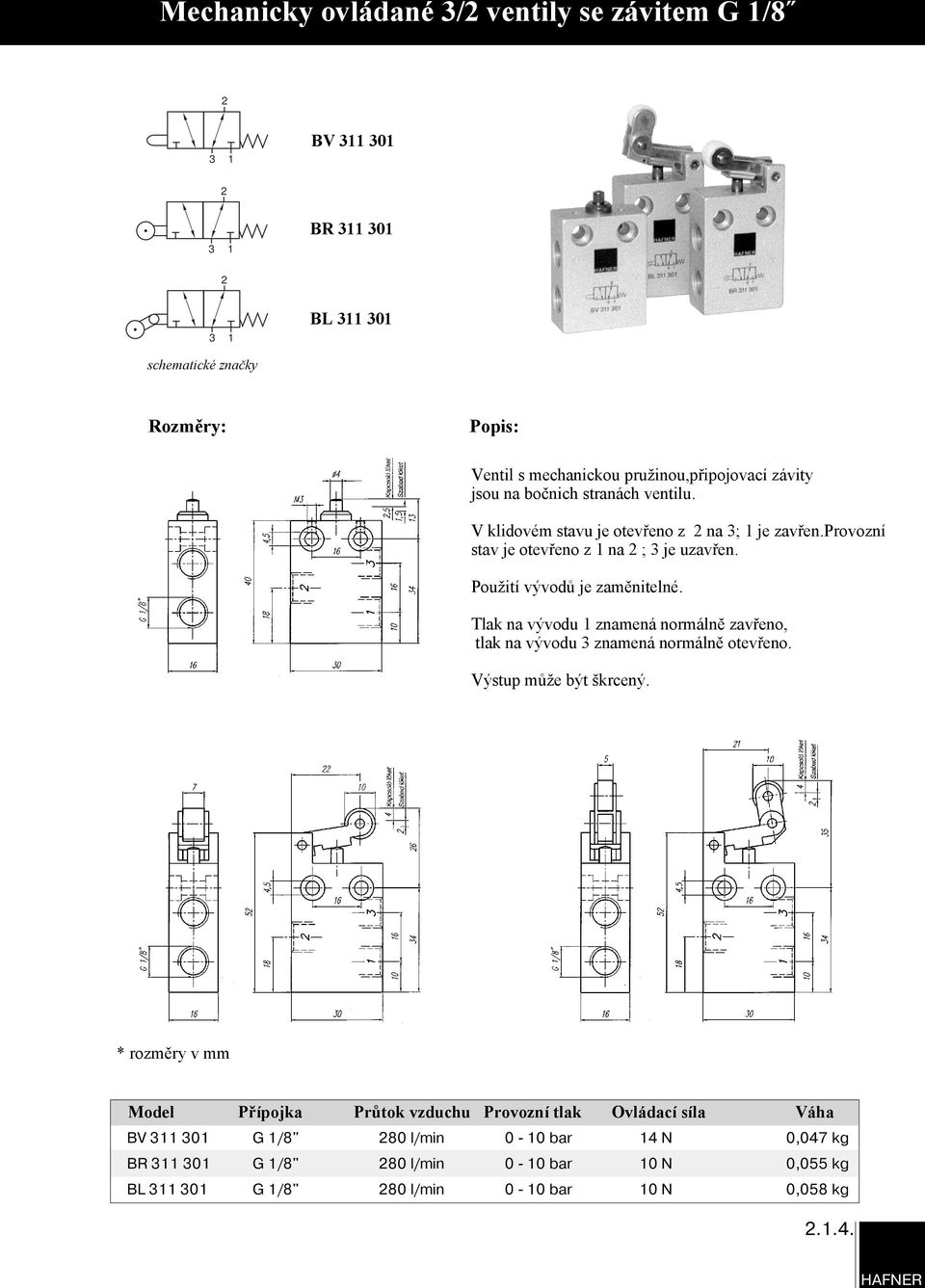

7 Mechanicky ovládané 3/ ventily se závitem G 1/8 3 1 BV BR BL schematické značky Ventil s mechanickou pružinou,připojovací závity jsou na bočnich stranách ventilu. V klidovém stavu je otevřeno z na 3; 1 je zavřen.provozní stav je otevřeno z 1 na ; 3 je uzavřen. Použití vývodů je zaměnitelné. Tlak na vývodu 1 znamená normálně zavřeno, tlak na vývodu 3 znamená normálně otevřeno. Výstup může být škrcený. Model Přípojka Průtok vzduchu Provozní tlak Ovládací síla Váha BV G 1/8" 80 l/min 0-10 bar 1 N 0,07 kg BR G 1/8" 80 l/min 0-10 bar 10 N 0,055 kg BL G 1/8" 80 l/min 0-10 bar 10 N 0,058 kg.1..

8 Mechanicky ovládané 5/ ventily se závitem G 1/8 BV BR BL schematické značky Ventil s mechanickou pružinou. Normální funkce je otevřeno z 1 na a z na 5. Při přepnutí je otevřeno z 1 na a z na 3. Model Přípojka Průtok vzduchu Provozní tlak Ovládací síla Váha BV G 1/8" 80 l/min 0-10 bar 1 N 0,065 kg BR G 1/8" 80 l/min 0-10 bar 10 N 0,07 kg BL G 1/8" 80 l/min 0-10 bar 10 N 0,077 kg.1.5.

9 3/ cestné ventily se závitem M5 a G1/8 pro montáž do panelu HAFNER 3 1 BA BA BA schematické značky Ventil s mechanickou pružinou. Všechny připojovací vývody jsou na boční straně ventilu, tak jako popis na straně.1.1. a.1.. Pro ventily s připojením na spodní části, platí odkaz a popis na straně.1.. Ovládací prvky jsou zobrazeny na straně..3. Model Přípojka Průtok vzduchu Provozní tlak Ovládací síla Váha BA M 5 15 l/min 0-10 bar 1 N 0,03 kg BA M 5 15 l/min 0-10 bar 1 N 0,03 kg BA G 1/8" 80 l/min 0-10 bar 1 N 0,057 kg..1.

10 5/ cestné ventily se závitem M5 a G1/8 pro montáž do panelu BA / cestný ventil s mechanickou pružinou, základní poloha otevřeno z 1 na a na 5. Ovládací prvky jsou zobrazeny na straně..3. Model Přípojka Průtok vzduchu Provozní tlak Ovládací síla Váha BA M 5 15 l/min 0-10 bar 1 N 0,053 kg BA M 5 15 l/min 0-10 bar 1 N 0,09 kg BA G 1/8" 80 l/min 0-10 bar 1 N 0,075 kg...

11 Ovládací prvky Ø mm pro montáž do panelu Ovládací prvky pro ventily ze strany..1. a... BA 1 BA BA 3 BA BA 5 BA 6 Model Ovladač Barva Ovládací síla Váha BA 1 01 Tlačítko černá 16 N 0,016 kg BA 1 0 Tlačítko červená 16 N 0,016 kg BA 1 03 Tlačítko zelená 16 N 0,016 kg BA 1 0 Tlačítko žlutá 16 N 0,016 kg BA 1 05 Tlačítko modrá 16 N 0,016 kg BA 01 Tlačítko - hřib černá 16 N 0,00 kg BA 3 0 Tlačítko - stop červená 7 N 0,06 kg BA 01 Otočná páčka černá N/cm 0,01 kg BA 5 00 Přepínač - zámek 5 N 0,080 kg BA 6 01 Přepínač - páčka černá 16 N/cm 0,019 kg..3.

12 3/ cestné ventily ovládané páčkou se závitem G1/8 - G1/ - G1/ 3 1 Manipulační pákou ovládaný ventil s vratnou pružinou. Jesliže je tlak připojený na vývod 1, platí funkce normálně zavřeno. jesliže je tlak připojený na vývod 3, platí funkce normálně otevřeno. Ovládací manipulační páka je zatěsněna ve ventilu kovovou koulí. Model Přípojka Průtok vzduchu Provozní tlak Ovládací síla Váha HV G 1/8" 650 l/min 1-10 bar 0 N 0,19 kg HV G 1/" 150 l/min 1-10 bar 5 N 0,5 kg HV G 1/" 3000 l/min 1-10 bar 3 N 0,66 kg...

13 3/ cestné ventily ovládané páčkou se závitem G1/8 - G1/ - G1/ 3 1 Manipulační pákou ovládaný ventil s dvěma polohami Jesliže je tlak připojený na vývod 1, platí funkce normálně zavřeno. jesliže je tlak připojený na vývod 3, platí funkce normálně otevřeno. Ovládací manipulační páka je zatěsněna ve ventilu kovovou koulí. Model Přípojka Průtok vzduchu Provozní tlak Ovládací síla Váha HVR G 1/8" 650 l/min 1-10 bar 0 N 0,19 kg HVR G 1/" 150 l/min 1-10 bar 5 N 0,5 kg HVR G 1/" 3000 l/min 1-10 bar 3 N 0,66 kg..5.

14 5/ cestné ventily ovládané páčkou se závitem G1/8 - G1/ - G1/ Manipulační pákou ovládaný ventil s vratnou pružinou. Ovládací manipulační páka je zatěsněna ve ventilu kovovou koulí. Model Přípojka Průtok vzduchu Provozní tlak Ovládací síla Váha HV G 1/8" 650 l/min 1-10 bar 0 N 0, kg HV G 1/" 150 l/min 1-10 bar 5 N 0,53 kg HV G 1/" 3000 l/min 1-10 bar 3 N 0,79 kg..6.

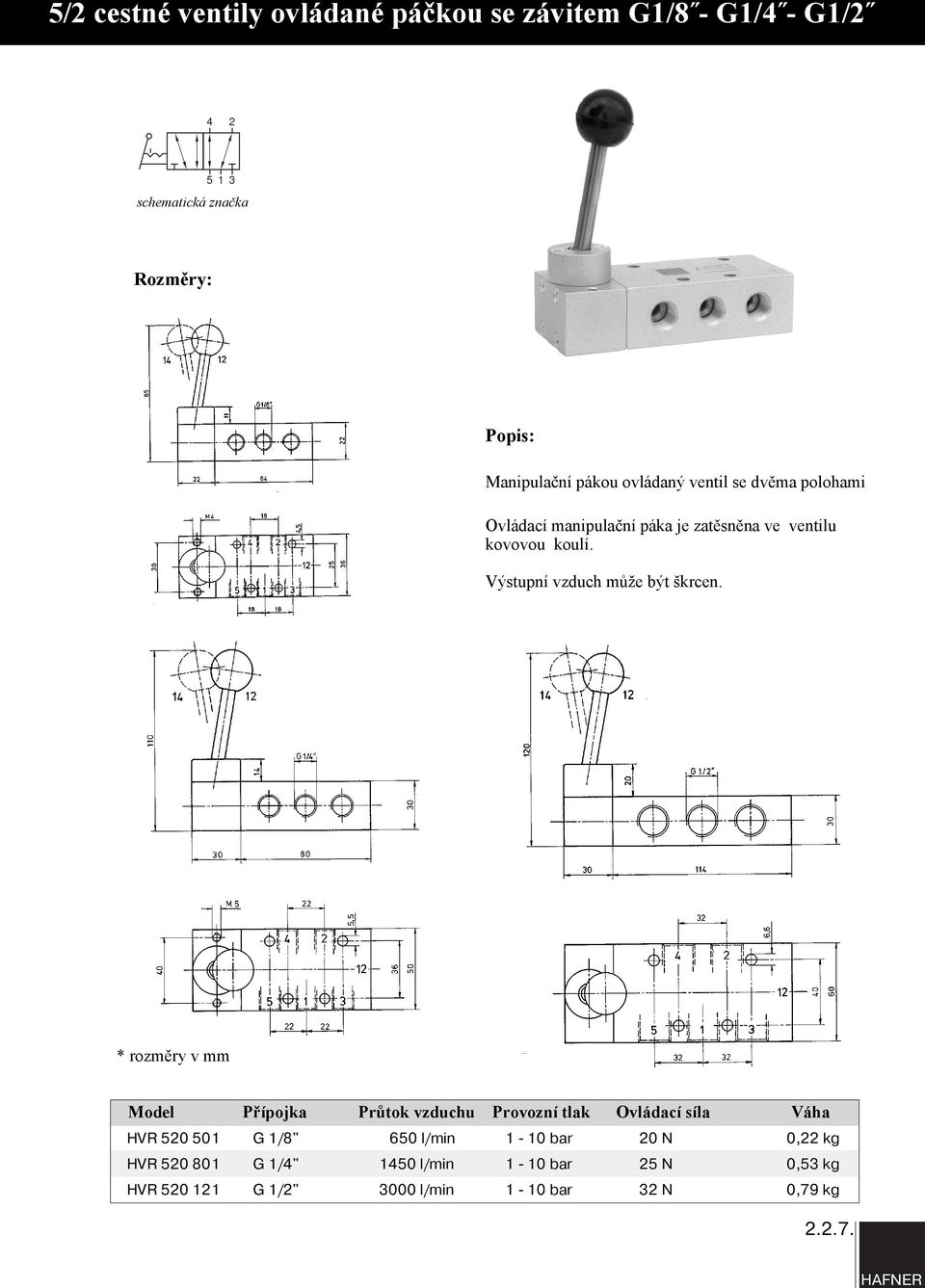

15 5/ cestné ventily ovládané páčkou se závitem G1/8 - G1/ - G1/ Manipulační pákou ovládaný ventil se dvěma polohami Ovládací manipulační páka je zatěsněna ve ventilu kovovou koulí. Model Přípojka Průtok vzduchu Provozní tlak Ovládací síla Váha HVR G 1/8" 650 l/min 1-10 bar 0 N 0, kg HVR G 1/" 150 l/min 1-10 bar 5 N 0,53 kg HVR G 1/" 3000 l/min 1-10 bar 3 N 0,79 kg..7.

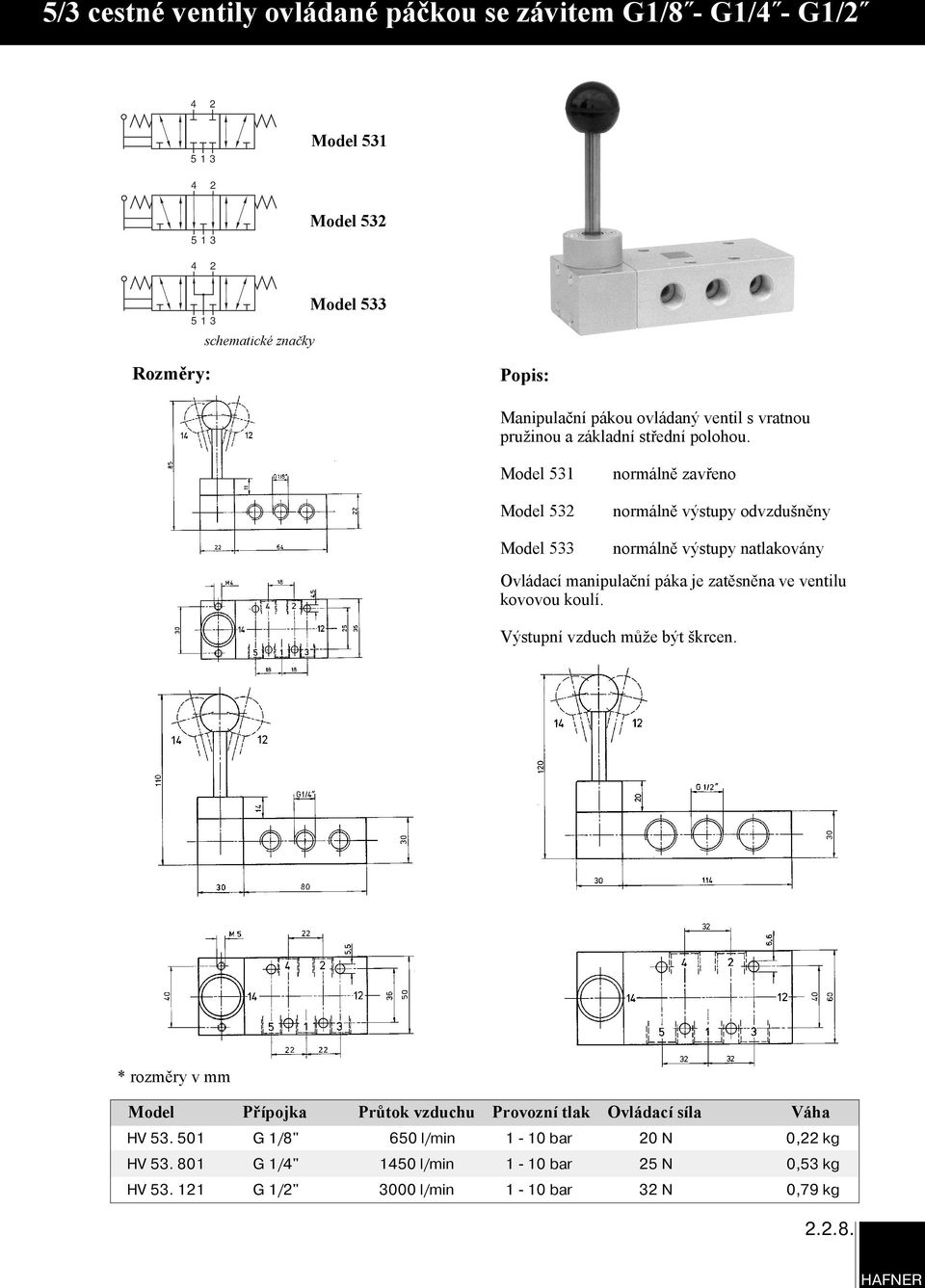

16 5/3 cestné ventily ovládané páčkou se závitem G1/8 - G1/ - G1/ Model 531 Model 53 schematické značky Model 533 Manipulační pákou ovládaný ventil s vratnou pružinou a základní střední polohou. Model 531 Model 53 Model 533 normálně zavřeno normálně výstupy odvzdušněny normálně výstupy natlakovány Ovládací manipulační páka je zatěsněna ve ventilu kovovou koulí. Model Přípojka Průtok vzduchu Provozní tlak Ovládací síla Váha HV G 1/8" 650 l/min 1-10 bar 0 N 0, kg HV G 1/" 150 l/min 1-10 bar 5 N 0,53 kg HV G 1/" 3000 l/min 1-10 bar 3 N 0,79 kg..8.

17 5/3 cestné ventily ovládané páčkou se závitem G1/8 - G1/ - G1/ Model 531 Model 53 schematické značky Model 533 Manipulační pákou ovládaný ventil se 3 polohami Model 531 Model 53 Model 533 normálně zavřeno normálně výstupy odvzdušněny normálně výstupy natlakovány Ovládací manipulační páka je zatěsněna ve ventilu kovovou koulí. Model Přípojka Průtok vzduch Provozní tlak Ovládací síla Váha HVR G 1/8" 650 l/min 1-10 bar 0 N 0, kg HVR G 1/" 150 l/min 1-10 bar 5 N 0,53 kg HVR G 1/" 3000 l/min 1-10 bar 3 N 0,79 kg..9.

18 3/ cestný pilotní ventil se závitem G1/8 - G1/ - G1/ Pilotní ventil s vzduchovou pružinou. Jestliže je tlak připojený na vývod 1, platí funkce normálně zavřeno.jestliže je tlak připojený na vývod 3,platí funkce normálně otevřeno.vývod je vždy výstupní vývod. Ventil je také k dispozici s mechanickou vratnou pružinou, potom jde vždy o funkci normálně zavřeno. (Model P ). Model Přípojka Průtok vzduchu Provozní tlak Ovládací tlak Váha P G 1/8 650 l/min - 10 bar stejný 0,13 kg P G 1/ 150 l/min 1,5-10 bar stejný 0,8 kg P G 1/ 3000 l/min 1-10 bar stejný 0,3 kg.3.1.

19 3/ cestný pilotní ventil se závitem G1/8 - G1/ - G1/ / cestný pilotní ventil s impulzním ovládáním. Jestliže je přiveden tlak na vývod 1, ventil je otevřen z 1 na a vývod 3 je zavřený; jestliže je tlak přiveden na 10, ventil je otevřen z na 3. Výstupní vzduch může být škrcený. Model Přípojka Průtok vzduchu Provozní tlak Ovládací tlak Váha P G 1/8" 650 l/min 1-10 bar,5-10 bar 0,16 kg P G 1/" 150 l/min 1-10 bar,5-10 bar 0,3 kg P G 1/" 3000 l/min 1-10 bar,5-10 bar 0,50 kg.3..

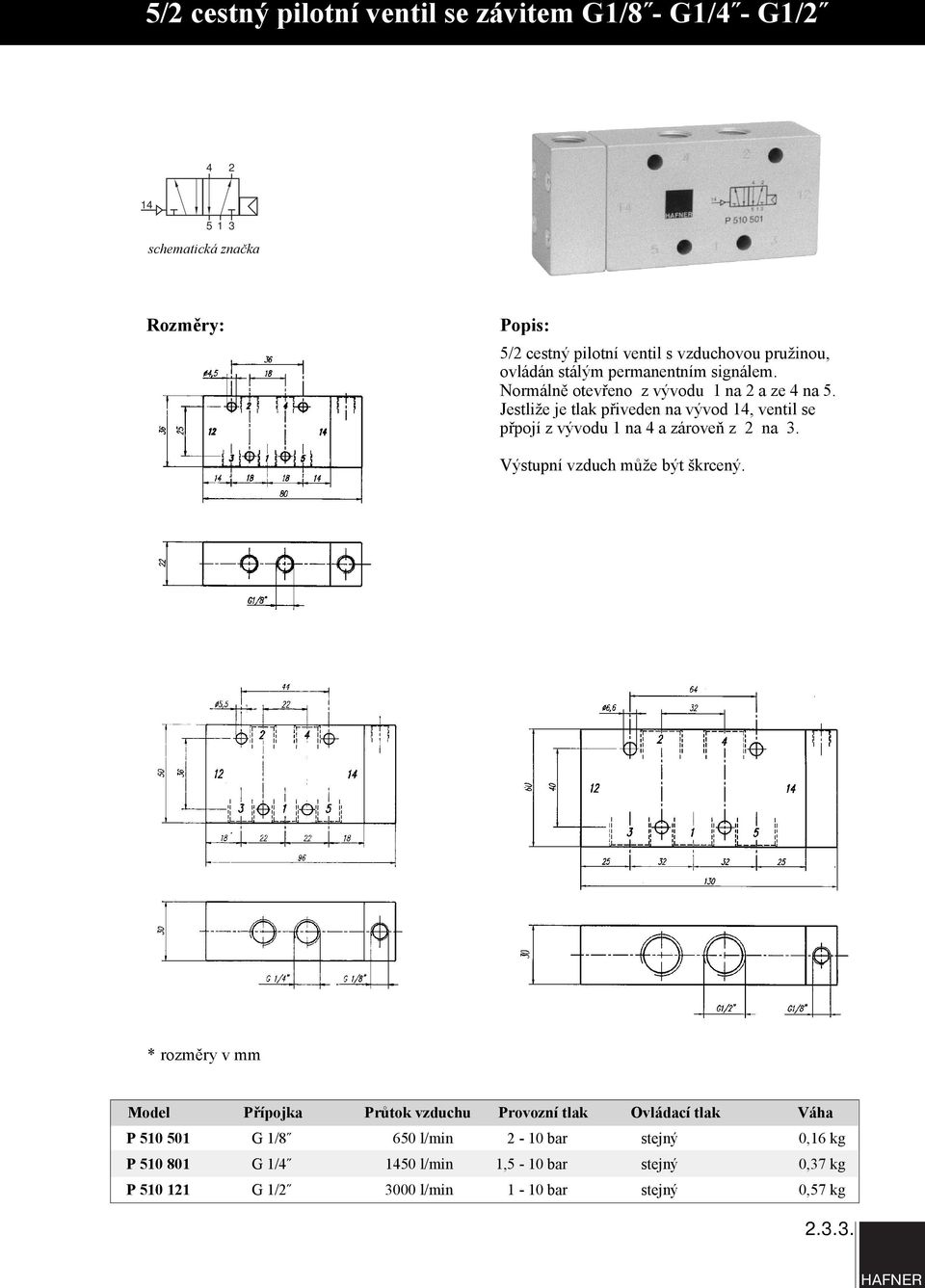

20 5/ cestný pilotní ventil se závitem G1/8 - G1/ - G1/ 1 5/ cestný pilotní ventil s vzduchovou pružinou, ovládán stálým permanentním signálem. Normálně otevřeno z vývodu 1 na a ze na 5. Jestliže je tlak přiveden na vývod 1, ventil se přpojí z vývodu 1 na a zároveň z na 3. Výstupní vzduch může být škrcený. Model Přípojka Průtok vzduchu Provozní tlak Ovládací tlak Váha P G 1/8 650 l/min - 10 bar stejný 0,16 kg P G 1/ 150 l/min 1,5-10 bar stejný 0,37 kg P G 1/ 3000 l/min 1-10 bar stejný 0,57 kg.3.3.

21 5/ cestný pilotní ventil se závitem G1/8 - G1/ - G1/ 1 pilotní ventil s mechanickou pružinou. Normálně otevřeno z 1 na a z na 5. Jestliže je ovládací tlak přiveden na 1, ventil se otevře z 1 na a z na 3. Model Přípojka Průtok vzduchu Provozní tlak Ovládací tlak Váha P G 1/8 650 l/min 1-10 bar 3-10 bar 0,16 kg P G 1/ 150 l/min 1-10 bar 3-10 bar 0,37 kg P G 1/ 3000 l/min 1-10 bar 3-10 bar 0,57 kg.3..

22 5/ cestné pilotní ventily se závitem G1/8 - G1/ - G1/ 1 1 Pilotní ventil s impulsním ovládáním. Jestliže je ovládací tlak přiveden na vývod 1, ventil je otevřen z 1 na a vývod na 3, 5 je uzavřen. Jestliže je ovládací tlak přiveden na 1, ventil je otevřen z 1 na a ze na 5. Model Přípojka Průtok vzduchu Provozní tlak Ovládací tlak Váha P G 1/8 650 l/min 1-10 bar,5-10 bar 0,19 kg P G 1/ 150 l/min 1-10 bar,5-10 bar 0,3 kg P G 1/ 3000 l/min 1-10 bar,5-10 bar 0,6 kg.3.5.

23 5/3 cestný pilotní ventil se závitem G1/8 - G1/ - G1/ 1 1 Model Model schematické značky Model polohový pilotní ventil s vratnou pružinou do střední polohy. Model 531 Model 53 Model 533 Střední poloha vše zavřeno. Střední poloha výstupy odvzdušněny Střední poloha výstupy natlakovány Výstupní ofukový vzduch může být škrcen na 3 a 5 Model Přípojka Průtok vzduchu Provozní tlak Ovládací tlak Váha P G 1/8 650 l/min 1-10 bar 3-10 bar 0,19 kg P G 1/ 150 l/min 1-10 bar 3-10 bar 0,6 kg P G 1/ 3000 l/min 1-10 bar 3-10 bar 0,67 kg.3.6.

24 3/ cestný pilotní ventil se závitem M5 - G1/ Pilotní ventil se vzduchovou pružinou,ovládán stálým permanentním signálem. Jestliže je vstupní tlak připojen na vývod 1, ventil je normálně zavřen; jestliže je tlak připojen na vývod 3 je ventil normálně otevřen,vývod je vždy výstupem. Ventily jsou také dostupné v provedení, kde mohou být připojeny hadičky na přímo. Tyto ventily mohou být s manuálním ovládáním. Model Přípojka Průtok vzduchu Provozní tlak Ovládací tlak Váha P M l/min - 10 bar stejný 0,06 kg P G 1/8 650 l/min - 10 bar stejný 0,1 kg.3.7.

25 3/ cestný pilotní ventil se závitem M5 - G1/ / cestný pilotní ventil s impulzním ovládáním. Jestliže je tlak připojený na vývod 1, ventil je otevřen z 1 na ; jestliže je tlak připojen na 10, ventil je otevřen z na 3. Ventily jsou také dostupné v provedení, kde hadičky můžou být připojené na přímo. Tyto ventily mohou být i s manuálním ovládáním. Rozměry : Model Přípojka Průtok vzduchu Provozní tlak Ovládací tlak Váha P M l/min 1-10 bar,5-10 bar 0,06 kg P G 1/8 650 l/min 1-10 bar,5-10 bar 0,1 kg.3.8.

26 5 / cestný pilotní ventil se závitem M5 - G1/8 1 ventil s pístovým šoupátkem a pneumatickou pružinou,ovládán stálým permanentním signálem. Normálně je ventil otevřen z 1 na a z na 5.Při přivedení ovládacího signálu na vstup 1 se ventil přepne. Pak je otevřen z 1 na a ze na 3. Ventily jsou také dostupné v provedení,kde hadičky můžou být připojené na přímo. Tyto ventily mohou být s manuálním ovládáním. Rozměry : Model Přípojka Průtok vzduchu Provozní tlak Ovládací tlak Váha P M5 180 l/min - 10 bar stejný 0,07 kg P G 1/ /min - 10 bar stejný 0,17 kg.3.9.

27 5/ cestný pilotní vetil se závitem M5 - G1/8 1 1 ventil s pístovým šoupátkem a ovládáním ze vstupů 1 a 1. Ventil se přepíná pomocí vzájemně se střídajících pneumatických signálů. Při signálu na vstupu 1 se ventil otevře z 1 na a ze na 5. Při signálu na vstupu 1 se ventil otvírá z 1 na a ze na 3. Ventily jsou také dostupné v provedení,kde hadičky můžou být připojené na přímo. Tyto ventily mohou být s manuálním ovládáním. Model Přípojka Průtok vzduchu Provozní tlak Ovládací tlak Váha P M5 180 l/min 1-10 bar,5-10 bar 0,07 kg P G 1/8 650 l/min 1-10 bar,5-10 bar 0,17 kg.3.10

28 Škrtící regulační ventil se závitem G 1/8 - G1/ průtok vzduchu Obousměrný ventil s regulací průtoku. Vzduchové proudění ve směru škrcení může být regulováno otáčením šroubu. V protějším směru, je proudící vzduch neškrcen. Škrcení může být nastaveno velmi přesně v celém regulačním rozsahu. Nastavení může být zafixováno. otáčení Model Přípojka DR 501 G 1/8 DR 801 G 1/ Průtok vzduch Průtok vzduchu opač.směrem Provozní tlak Váha 650 l/min 650 NL/min 0,5-10 bar 0,00 kg 150 l/min 150 NL/min 0,5-10 bar 0,13 kg... HAFNER
