1 Posuzování optických vad & rozměrové tolerance za účelem posouzení reklamace Vydané společností: AGC Flat Glass Czech, a.s., člen AGC Group Platné od: 1/1/2012

2 Obsah KVALITATIVNÍ SPECIFIKACE VÝROBKU Posuzování optických vad & rozměrové tolerance za účelem posouzení reklamace Izolační skla - Thermobel a Thermobel TG Vrstvené a vrstvené bezpečnostní sklo - STRATOBEL... 8 Rozměrová tolerance vrstvených skel... 8 Tolerance tloušťky vrstvených skel... 9 Mezní odchylky tloušťky vrstvených výrobků s fólií... 9 Tolerance vad na hranách vrstvených skel... 9 Bodové a lineární vady vrstvených skel Maximální posunutí u vrstvených skel - standardní výrobky Tepelně sodnovápenatokřemičité bezpečnostní sklo, prohřívané (HST) tepelně sodnovápenatokřemičité bezpečnostní sklo a tepelně sodnovápenatokřemičité sklo Jmenovitá hodnota a tolerance tloušťky Délková tolerance viz.čsn EN tab. 2 / ČSN EN ČSN EN 1863 tab.2 a tolerance na umístění razítka dle stanovených tolerancí výrobce AGC Tolerance na rozměry, pravoúhlost pro / prohřívané a tepelně sklo ploché 13 Posuzování vad popis zón pro jejich výskyt (dle interního předpisu výrobce) Celkové a místní prohnutí u horizontálně opracovaného tepelně ho tepelně ho skla Platné od: 01/01/2012 Strana 2

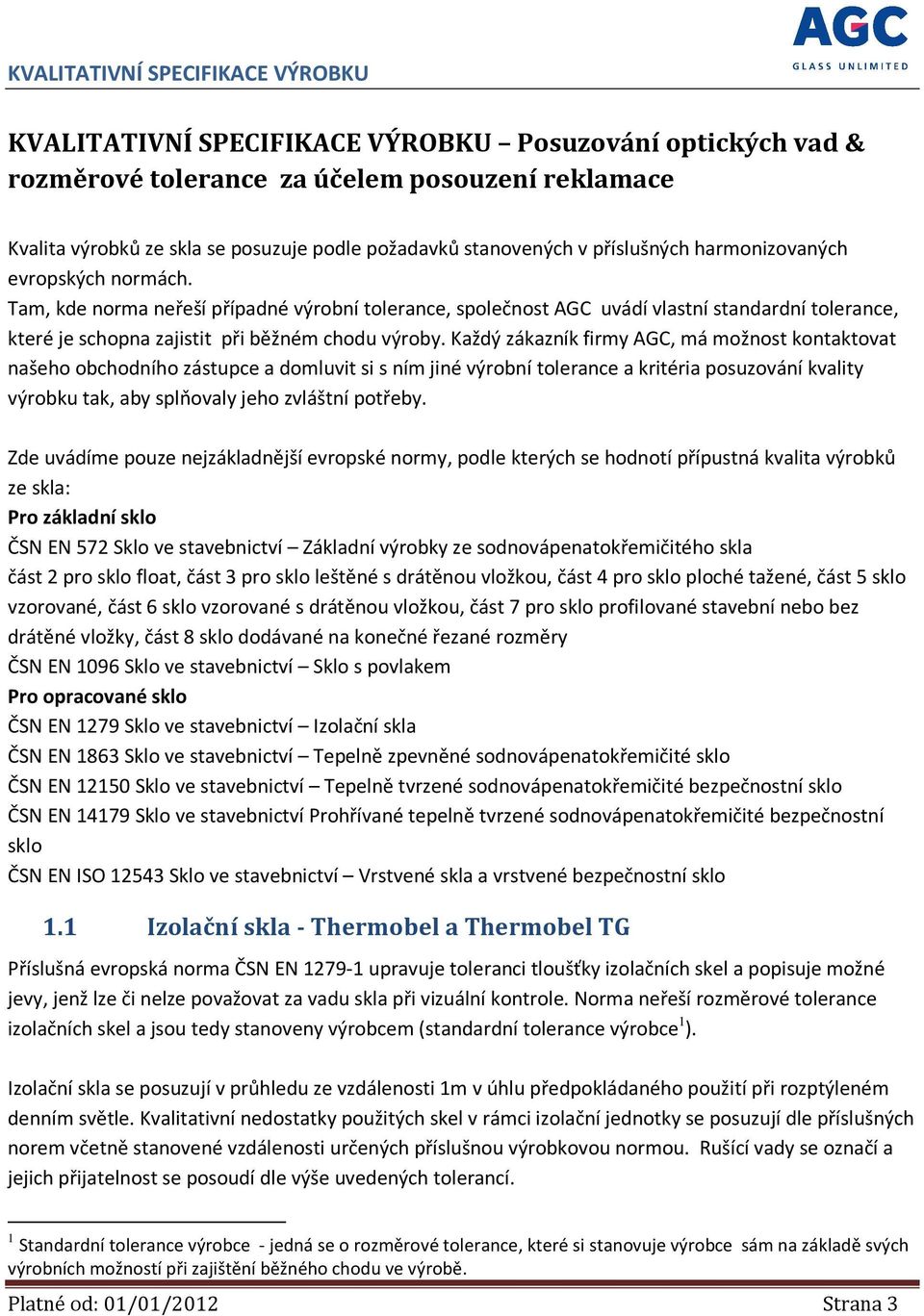

3 KVALITATIVNÍ SPECIFIKACE VÝROBKU Posuzování optických vad & rozměrové tolerance za účelem posouzení reklamace Kvalita výrobků ze skla se posuzuje podle požadavků stanovených v příslušných harmonizovaných evropských normách. Tam, kde norma neřeší případné výrobní tolerance, společnost AGC uvádí vlastní standardní tolerance, které je schopna zajistit při běžném chodu výroby. Každý zákazník firmy AGC, má možnost kontaktovat našeho obchodního zástupce a domluvit si s ním jiné výrobní tolerance a kritéria posuzování kvality výrobku tak, aby splňovaly jeho zvláštní potřeby. Zde uvádíme pouze nejzákladnější evropské normy, podle kterých se hodnotí přípustná kvalita výrobků ze skla: Pro základní sklo ČSN EN 572 Sklo ve stavebnictví Základní výrobky ze sodnovápenatokřemičitého skla část 2 pro sklo float, část 3 pro sklo leštěné s drátěnou vložkou, část 4 pro sklo ploché tažené, část 5 sklo vzorované, část 6 sklo vzorované s drátěnou vložkou, část 7 pro sklo profilované stavební bez drátěné vložky, část 8 sklo dodávané na konečné řezané rozměry ČSN EN 1096 Sklo ve stavebnictví Sklo s povlakem Pro opracované sklo ČSN EN 1279 Sklo ve stavebnictví Izolační skla ČSN EN 1863 Sklo ve stavebnictví Tepelně sodnovápenatokřemičité sklo ČSN EN Sklo ve stavebnictví Tepelně sodnovápenatokřemičité bezpečnostní sklo ČSN EN Sklo ve stavebnictví Prohřívané tepelně sodnovápenatokřemičité bezpečnostní sklo ČSN EN ISO Sklo ve stavebnictví Vrstvené skla a vrstvené bezpečnostní sklo 1.1 Izolační skla - Thermobel a Thermobel TG Příslušná evropská norma ČSN EN upravuje toleranci tloušťky izolačních skel a popisuje možné jevy, jenž lze či nelze považovat za vadu skla při vizuální kontrole. Norma neřeší rozměrové tolerance izolačních skel a jsou tedy stanoveny výrobcem (standardní tolerance výrobce 1 ). Izolační skla se posuzují v průhledu ze vzdálenosti 1m v úhlu předpokládaného použití při rozptýleném denním světle. Kvalitativní nedostatky použitých skel v rámci izolační jednotky se posuzují dle příslušných norem včetně stanovené vzdálenosti určených příslušnou výrobkovou normou. Rušící vady se označí a jejich přijatelnost se posoudí dle výše uvedených tolerancí. 1 Standardní tolerance výrobce - jedná se o rozměrové tolerance, které si stanovuje výrobce sám na základě svých výrobních možností při zajištění běžného chodu ve výrobě. Platné od: 01/01/2012 Strana 3

4 Škráby vlasové Škráby hrubé Ukazatel (parametr) Bodové nečistoty v dutině, šmouhy, bubliny, nedolepky, záběhy fólie Bodové nečistoty v dutině - sklo do plochy 1m 2 Bodové vady nečistoty v dutině - sklo do plochy > 1m 2 až 2m 2 Bodové nečistoty v dutině - sklo do plochy > 2m 2 Přesazení skel Mušle na řezaných hranách Tabulka 1 Tolerance vad vzniklých výrobou izolačních skel Požadovaná hodnota a přípustná tolerance Povoleno bez omezení délky, pokud nejsou ve shluku Do vzdálenosti spodní hrany distančního rámečku od hrany skla, bez omezení délky a počtu v případě zabudování do rámu Do vzdálenosti spodní hrany distančního rámečku od hrany skla v hloubce 5 mm, bez omezení délky a počtu Plocha skla vyjma oblasti do vzdálenosti spodní hrany distančního rámečku od hrany skla maximálně 2 ks Ø 2 mm Plocha skla vyjma oblasti do vzdálenosti spodní hrany distančního rámečku od hrany skla maximálně 3 ks Ø 2 mm Plocha skla vyjma oblasti do vzdálenosti spodní hrany distančního rámečku od hrany skla maximálně 5 ks Ø 2 mm Přesazení skel max. do 2 mm Bez vlivu na pevnost skla za předpokladu, že nepřesahují šířku okrajových spojení za předpokladu zabudování do rámu Tolerance tloušťky izolačních dvojskel viz. ČSN EN sklo - typ chlazené chlazené chlazené chlazené chlazené 2. sklo - typ chlazené vzorované vzorované vrstvené s fólií (ze dvou tabulí 6 mm) vrstvené s fólií (ze dvou tabulí 6 mm) vrstvené s fólií (ze dvou tabulí > 6 mm a 12 mm) * Tolerance ± 1,0 ± 1,5 ± 1,5 ± 1,5 ± 1,5 ± 1,5 ± 1,0 ± 1,5 Tabulka 2-a * pro jiná složení vrstveného skla je nutné stanovit tolerance tloušťky samostatně. Platné od: 01/01/2012 Strana 4

5 Tolerance tloušťky izolačních trojskel viz. ČSN EN sklo - typ chlazené chlazené chlazené chlazené vrstvené s fólií (ze dvou tabulí 6 mm) chlazené vrstvené s fólií (ze dvou tabulí 6 mm) vrstvené s fólií (ze dvou tabulí > 6 mm a 12 mm) * 2. sklo - typ chlazené chlazené chlazené chlazené 3. sklo - typ chlazené vzorované chlazené vzorované chlazené chlazené Tolerance ± 1,4 ± 1,8 ± 2,1 ± 2,1 ± 2,1 ± 2,1 ± 1,4 ± 1,8 Tabulka 2-b Poznámka: V případě jiných kombinací tabulí než jsou uvedeny v tabulkách kontaktujte obchodního zástupce AGC. Délka hrany Pravidelné tvary, tloušťka 6 Jmenovitý rozměr izolačního skla * Tolerance rozměru izolačního zasklení Pravidelné tvary, tloušťka 8 Jmenovitý rozměr izolačního skla* Pravidelné tvary, sklo tepelně / /vrstvené/drátosklo Jmenovitý rozměr izolačního skla * Nepravidelné tvary Jmenovitý rozměr izolačního skla * do ,0 +-2,0 +-2,0 +-2, ,0 +-3,0 +-3,0 +-3,0 nad ,0 +-4,0 +-4,0 +-3,0 Pozn. *Tolerance rozměru izolačního skla není řešena normou, jde o standardní tolerance výrobce. Tabulka 3 Přesazení skel nosná strana izolačního skla musí být vždy ta, která má minimální přesazení Platné od: 01/01/2012 Strana 5

6 Optická a vizuální jakost zasklených izolačních skel je řešena normou ČSN EN v příloze C. a) Brewsterovy pásy interferenční zbarvení: Pokud povrchy tabule skla vykazují téměř dokonalou rovnoběžnost a jakost povrchů je vysoká, objevuje se u izolačních skel interferenční zbarvení. Jde o pásy proměnlivé barvy jako výsledek rozkladu světelného spektra. Pokud je zdrojem světla slunce, mění se barvy od červené po modrou. Tento jev není vadou, jde o jev vyplývající z konstrukce izolačního skla. b) Newtonovy prstence Tento optický jev vzniká u vadných izolačních skel, kde se dvě tabule skla uprostřed dotýkají, téměř dotýkají. Tento optický jev je soustavou koncentrických barevných prstenců se středem v místě dotyku / téměř dotyku dvou tabulí. Prstence jsou zhruba kruhové eliptické. c) Zbarvení skla z důvodu rozdílného napětí v průřezu skla Některá zpracovaná skla vykazují také zbarvení charakteristické pro výrobek, který byl tvrzen či tepelně zpevněn viz EN EN Tento jev není vadou skla. d) Průhyb skla vlivem kolísaní teploty a barometrického tlaku Kolísání teploty v dutině naplněné vzduchem a plynem a kolísání barometrického tlaku atmosféry a nadmořské výšky způsobí smrštění rozpínání vzduchu a plynu v dutině dojde a následně dojde k průhybům tabulí skla, projevujících se zkreslením odraženého obrazu. Tyto průhyby, kterým nejde předcházet, vykazují v průběhu času kolísání. Velikost záleží částečně na tuhosti a velikosti tabulí skla, a též na šířce dutiny. Tyto průhyby snižují významně malé rozměry, skla velké tloušťky a malé dutiny. Tento jev není vadou skla. e) Kondenzace na vnějších plochách Vnější kondenzace na izolačních sklech se může objevit jak uvnitř tak vně budovy. Pokud nastane uvnitř budovy, jde většinou o vysokou vlhkost v místnosti, společně s nízkou vnější teplotou. Kuchyně, koupelny a jiné prostory s vysokou vlhkostí jsou zvláště citlivé. Pokud nastane vně stavby, jde o kondenzaci způsobenou noční ztrátou tepla vnějšího povrchu skla vyzářeného infračerveným zářením vůči jasné obloze, společně s vysokou vlhkostí vnější atmosféry, ale ne deštěm. Tyto jevy nejsou vadou izolačního skla, jsou způsobeny atmosférickými podmínkami. f) Přírodní barva čirého skla Čiré sklo má velmi slabě zelený vzhled, zvláště na hranách. Stává se zřetelnějším, má-li sklo větší tloušťku. Tento jev není vadou skla. Společnost AGC rovněž upozorňuje na další možné vady, jenž nejsou předmětem reklamace: g) Prasklina ve skle Přetížení skla za použití síly z důvodu nárazu, tepelným napětím, pohyby konstrukce rámu případně kontakt s konstrukcí, může vést k lomu skla, který není záruční vadou. Pokud by bylo pnutí skla přítomno při jeho zpracování (řezání, broušení), nemohlo by být jeho zpracování úspěšné. Platné od: 01/01/2012 Strana 6

7 h) Drnčení mříží v meziskelním prostoru Z důvodu kolísání teplot dochází ke změnám délky meziokenních příček, a tím dochází ke klapavým zvukům, kterým nelze nikdy dokonale zabránit, z tohoto důvodu se nejedná o záruční vadu. i) Termální šok Samovolný jev, jenž nepopisuje žádná norma týkající se skla, pouze okrajově v ČSN EN v odstavci 6.1 tab.1. K rozbití skla v důsledku termálního šoku dochází v případě, že na chlazeném sodnovápenatokřemičitém skle (nekaleném) jsou dvě různá místa s velkým teplotním rozdílem cca 40 C. Termální šok je charakteristický svým lomem na skle, lom je obvykle veden z hrany skla a je kolmý na hranu skla. Za rizikové je nutno považovat polepování skel různými fóliemi, částečné zastínění skel různými předměty, jako např. tmavý nábytek, napůl stažené žaluzie, závěsy atd. Rovněž je potřeba předcházet situacím bránícím volnému prouděné vzduchu mezi sklem a zbytkem místnosti. Posuzování rizik výskytu tepelného namáhání musí provést projektant. j) Smáčivost izolačního skla Smáčivost povrchu vnější strany izolačního skla může být rozdílná, např. kvůli obtisku válců, prstů, etiket, vyhlazovacím prostředkům apod. Při vlhkém povrchu skla způsobeném rosením, deštěm vodou při čištění, se může rozdílná smáčivost stát viditelnou. k) Průhyb distančního rámečku Z technologického důvodu může dojít u izolačních skel k prohnutí či zvlnění distančního rámečku. Vzdálenost vnitřního povrchu distančního rámečku od hrany skla musí být v rozmezí 8-14 mm, pokud zákazník nevyžaduje jiné než standardní zapuštění. l) Uložení distančního rámečku v izolačním dvojskle a trojskle pravoúhlého tvaru při pohledu na plochu rámečku uvnitř mezi skly a vzájemné posunutí každého rámečku při jeho uložení v trojskle. Při strojní výrobě izolačních skel je nutné vycházet z délkových tolerancí jednotlivých skel, z délkových tolerancí jednotlivých rámečků a z možností obsluhy při ručním pokládání rámečků na sklo s ohledem na určitý typ a materiál profilu rámečku a jeho vlastní tuhost. Součtem těchto parametrů platí pro strojní výrobu izolačních skel uložení rámečku v toleranci +- 2 mm. Tato hodnota zajišťuje dokonalou stabilitu celého izolačního skla po zatmelení vnitřním a vnějším tmelem a vizuálně se projevuje především u izolačního trojskla, kde jsou viditelné oba rámečky a jejich případné vzájemné posunutí v rámci zmíněné tolerance, což se může jevit neesteticky avšak bez vlivu na funkčnost a životnost výrobku. Uvedenou toleranci +-2 mm je třeba považovat za hraniční. Platné od: 01/01/2012 Strana 7

8 2.1. Vrstvené a vrstvené bezpečnostní sklo - STRATOBEL Vrstvené a vrstvené bezpečností sklo se řídí příslušnou harmonizovanou normou ČSN EN ISO a rozlišuje dvě rozměrové tolerance v závislosti na typu rozměru - zda se jedná o skladový rozměr vrstveného skla (formáty určené pro rozřezání zpracování pro konečné použití) o konečný rozměr vrstveného skla (formáty, které jsou buď vyrobeny na míru nařezány ze skladových rozměrů a které mohou být dále zpracovány, např. opracováním hran, vrtáním dekorací čelní plochy atd.) Rozměrová tolerance vrstvených skel Rozměrové tolerance - skladové rozměry dle ČSN EN ISO kap.3 Mezní odchylky šířky B délky H Jmenovitý rozměr B H Jmenovitá tloušťka skla 8 mm Jmenovitá tloušťka skla > 8 mm Tabule skla se jmenovitou tloušťkou < 10mm Nejméně 1 tabule skla se jmenovitou tloušťkou 10 mm až do 6000 x ,0/-3,0 +6,0/-4,0 +8,0/-6,0 Tabulka 4 Rozměrové tolerance -konečné rozměry dle ČSN EN ISO kap.3 Jmenovitý rozměr B H Mezní odchylky šířky B délky H Jmenovitá tloušťka skla 8 mm Jmenovitá tloušťka skla > 8 mm Tabule skla se jmenovitou tloušťkou < 10mm Nejméně 1 tabule skla se jmenovitou tloušťkou 10 mm < mm +2,5/-2,0 +3,5/-2,5 < ,0/-2,0 +3,5/-2,0 +4,5/-3,0 < ,0/-2,0 + 3,5/-2,0 +5,0/-3,5 < ,5/-2,5 +5,0/-3,0 +6,0/-4,0 > ,0/-3,0 +5,5/-3,5 +6,5/-4,5 Tabulka 5 Platné od: 01/01/2012 Strana 8

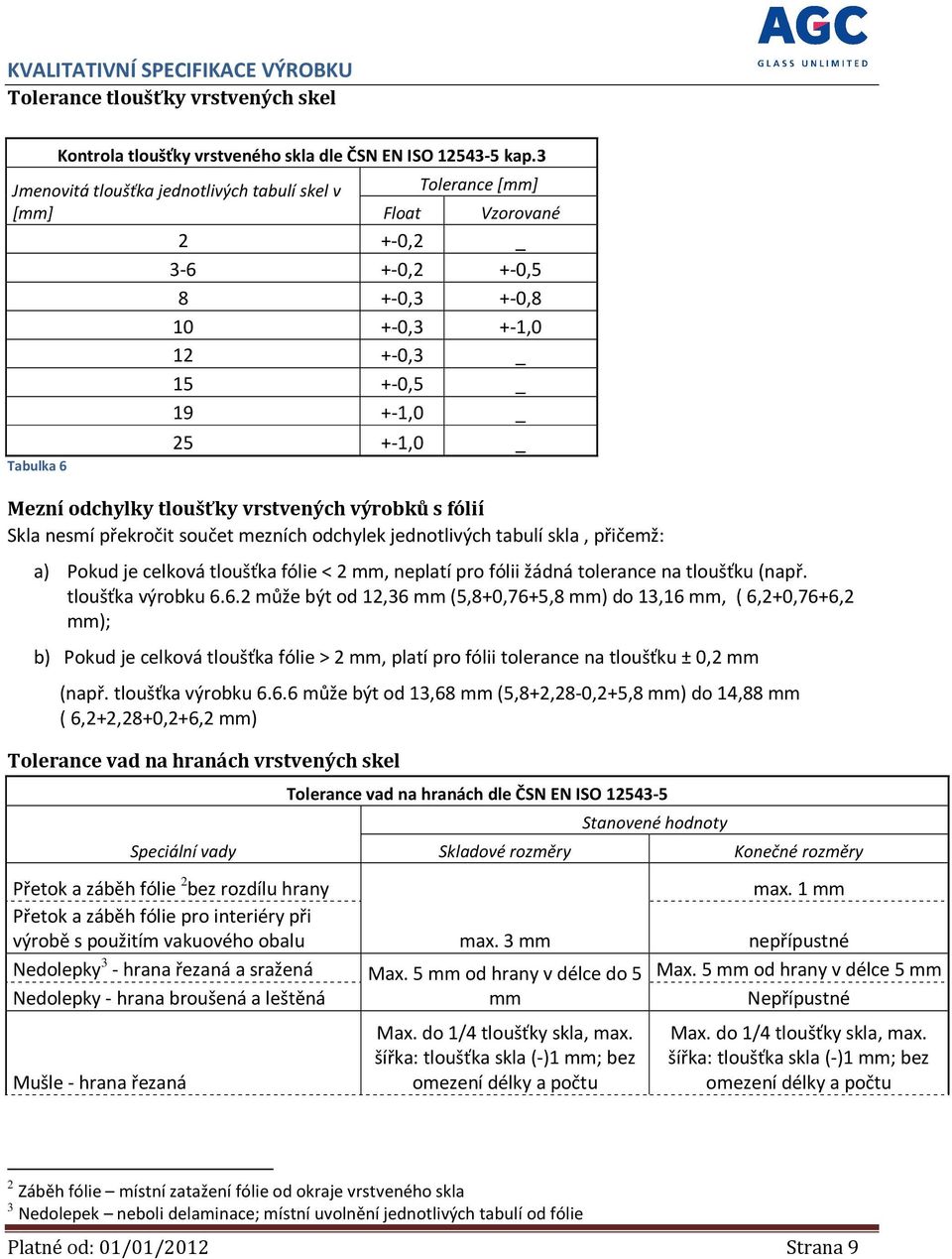

9 Tolerance tloušťky vrstvených skel Kontrola tloušťky vrstveného skla dle ČSN EN ISO kap.3 Jmenovitá tloušťka jednotlivých tabulí skel v Tolerance Float Vzorované 2 +-0,2 _ ,2 +-0, ,3 +-0, ,3 +-1, ,3 _ ,5 _ ,0 _ Tabulka ,0 _ Mezní odchylky tloušťky vrstvených výrobků s fólií Skla nesmí překročit součet mezních odchylek jednotlivých tabulí skla, přičemž: a) Pokud je celková tloušťka fólie < 2 mm, neplatí pro fólii žádná tolerance na tloušťku (např. tloušťka výrobku může být od 12,36 mm (5,8+0,76+5,8 mm) do 13,16 mm, ( 6,2+0,76+6,2 mm); b) Pokud je celková tloušťka fólie > 2 mm, platí pro fólii tolerance na tloušťku ± 0,2 mm (např. tloušťka výrobku může být od 13,68 mm (5,8+2,28-0,2+5,8 mm) do 14,88 mm ( 6,2+2,28+0,2+6,2 mm) Tolerance vad na hranách vrstvených skel Speciální vady Tolerance vad na hranách dle ČSN EN ISO Skladové rozměry Přetok a záběh fólie 2 bez rozdílu hrany Přetok a záběh fólie pro interiéry při výrobě s použitím vakuového obalu max. 3 mm Nedolepky 3 - hrana řezaná a sražená Max. 5 mm od hrany v délce do 5 Nedolepky - hrana broušená a leštěná mm Mušle - hrana řezaná Max. do 1/4 tloušťky skla, max. šířka: tloušťka skla (-)1 mm; bez omezení délky a počtu Stanovené hodnoty Konečné rozměry max. 1 mm nepřípustné Max. 5 mm od hrany v délce 5 mm Nepřípustné Max. do 1/4 tloušťky skla, max. šířka: tloušťka skla (-)1 mm; bez omezení délky a počtu 2 Záběh fólie místní zatažení fólie od okraje vrstveného skla 3 Nedolepek li delaminace; místní uvolnění jednotlivých tabulí od fólie Platné od: 01/01/2012 Strana 9

10 Mušle - hrana sražená _ Max. do 1/4 tloušťky skla, max. šířka 3 mm, délka 6 mm; bez omezení počtu Mušle - hrana broušená _ max.šířka a délka 0,4 mm Mušle - hrana leštěná _ max.šířka a délka 0,2mm Prohnutí max. 2 mm/m Prohnutí skla ve složení s tepelně tvrzeným zpevněným sklem max. 3 mm/m Tabulka 7 Pozn. Posuzování přípustných mušlí na jednotlivých typech opracovaných hran je kritérium stanovené výrobcem AGC. Bodové a lineární vady vrstvených skel Přípustné bodové 4 vady v oblasti vidění 5 stavebního skla dle ČSN EN ISO Velikost vady 0,5 < d 1,0 1,0 < d 3,0 2 tabule Pro všechny velikosti A 1 1 < A 2 2 < A 8 A < ,0 m 2 1,2 m 2 3 tabule 2 3 1,5 m 2 1,8 m 2 Počet přípustných vad Tabulka 8 4 tabule Bez omezení, avšak bez 3 4 2,0 m 2 2,4 m 2 5 tabulí nahromadění vad 4 5 2,5 m 2 3,0 m 2 Přípustné lineární 6 vady v oblasti vidění stavebního skla dle ČSN EN ISO Plocha tabule [m2] Počet povolených vad 30 mm délky 5 Nepovoleny 5 až 8 1 > 8 2 Lineární vady < 30 mm na délku jsou přípustné. Tabulka 9 4 Bodová vada neprůhledné tečky (např. stopy cínu, kaménky), bublinky, cizí tělíska 5 Oblast vidění - plocha pro posuzování vad u skla s hranou řezanou a sraženou o ploše 5 m2 vyjma šířky 15 mm od okraje, o ploše > 5 m2 vyjma šířky 20 mm od okraje, u skla s hranou broušenou a leštěnou - celá plocha skla. Maximální velikost vady ve vyloučené oblasti Ø 5 mm. 6 Lineární vada vlasový škráb; škráb hrubý ostré mechanické poškození povrchu skla ve tvaru čáry, zjistitelný nehtem; škráb vlasový mechanické poškození povrchu ve tvaru čáry, jenž není zjistitelný nehtem prstu Platné od: 01/01/2012 Strana 10

11 Podmínky kontroly viz. norma EN kap. 9 : tabule se kontroluje ze vzdálenosti 2m v kolmém směru. Tabule je umístěna před šedé pozadí a osvětlí se denním rozptýleným světlem. Rušící vady se označí a jejich přijatelnost se posoudí dle výše uvedených tolerancí Maximální posunutí u vrstvených skel - standardní výrobky Jmenovitý rozměr šíře B H Tabulka 10 Maximální posunutí dle ČSN EN ISO kap.3 Max.povolené posunutí na jedné hraně Hrana broušená, leštěná před Hrana řezaná, sražená vrstvením B,H ,0 2, <B,H ,0 2, < B,H ,0 4,0 B,H > ,0 4,0 Platné od: 01/01/2012 Strana 11

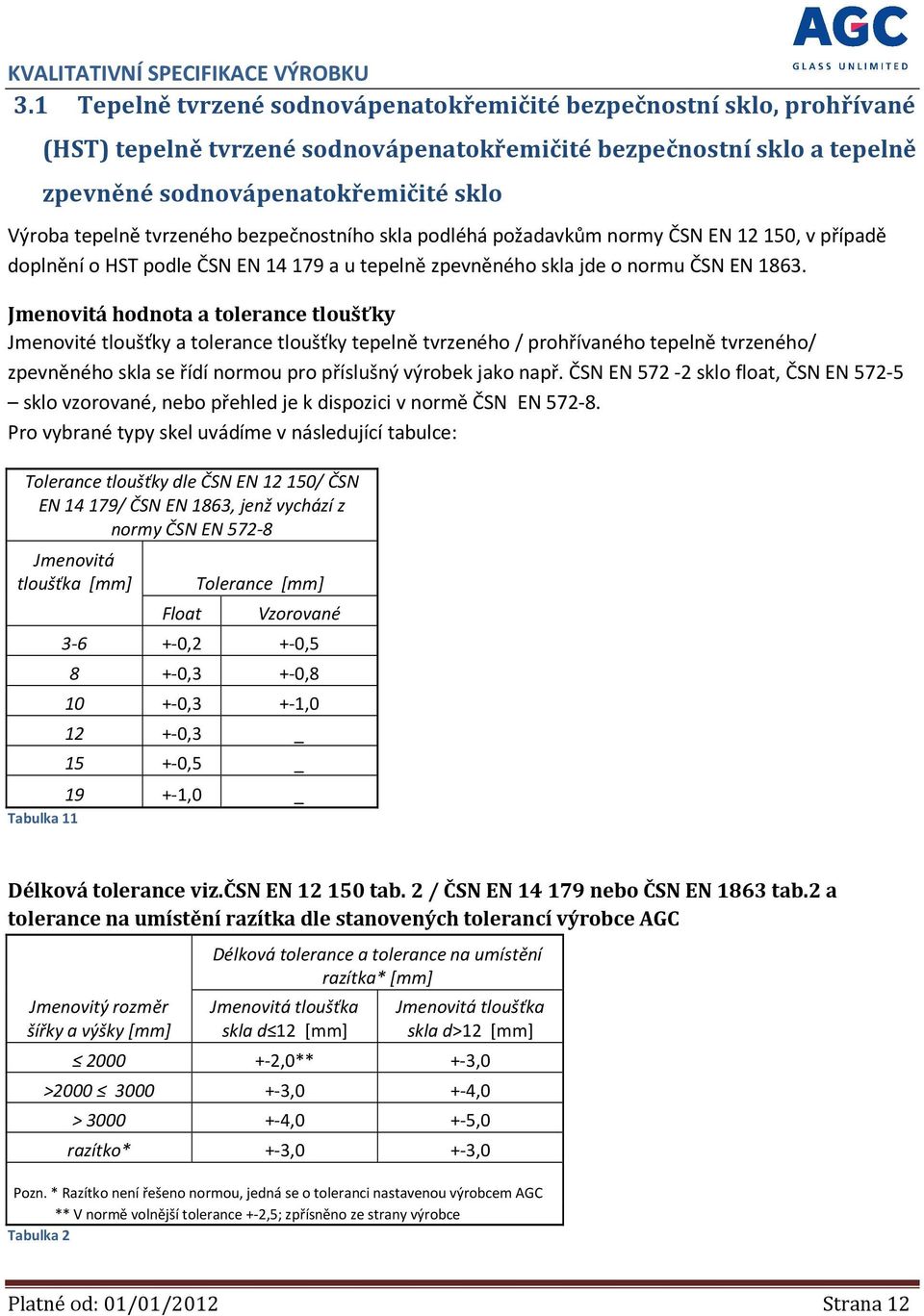

12 3.1 Tepelně sodnovápenatokřemičité bezpečnostní sklo, prohřívané (HST) tepelně sodnovápenatokřemičité bezpečnostní sklo a tepelně sodnovápenatokřemičité sklo Výroba tepelně ho bezpečnostního skla podléhá požadavkům normy ČSN EN , v případě doplnění o HST podle ČSN EN a u tepelně ho skla jde o normu ČSN EN Jmenovitá hodnota a tolerance tloušťky Jmenovité tloušťky a tolerance tloušťky tepelně ho / prohřívaného tepelně ho/ ho skla se řídí normou pro příslušný výrobek jako např. ČSN EN sklo float, ČSN EN sklo vzorované, přehled je k dispozici v normě ČSN EN Pro vybrané typy skel uvádíme v následující tabulce: Tolerance tloušťky dle ČSN EN / ČSN EN / ČSN EN 1863, jenž vychází z normy ČSN EN Jmenovitá tloušťka Float Tolerance Vzorované ,2 +-0, ,3 +-0, ,3 +-1, ,3 _ ,5 _ ,0 _ Tabulka 11 Délková tolerance viz.čsn EN tab. 2 / ČSN EN ČSN EN 1863 tab.2 a tolerance na umístění razítka dle stanovených tolerancí výrobce AGC Jmenovitý rozměr šířky a výšky Délková tolerance a tolerance na umístění razítka* Jmenovitá tloušťka skla d 12 Jmenovitá tloušťka skla d> ,0** +-3,0 > ,0 +-4,0 > ,0 +-5,0 razítko* +-3,0 +-3,0 Pozn. * Razítko není řešeno normou, jedná se o toleranci nastavenou výrobcem AGC ** V normě volnější tolerance +-2,5; zpřísněno ze strany výrobce Tabulka 2 Platné od: 01/01/2012 Strana 12

13 Tolerance na rozměry, pravoúhlost pro / prohřívané a tepelně sklo ploché Tolerance na průměr otvorů a výřezů a jejich umístění Jmenovitý Ø otvoru Tolerance na Ø otvoru 4 Ø ,0 20 Ø ,0 Ø > 100 Jmenovitý rozměr šířky, výšky dotaz u výrobce Tolerance na umístění otvoru, výřezu Jmenovitá tloušťka skla d 12 Jmenovitá tloušťka skla d> ,0 +-2,0 > ,0 * +-2,0 * > ,0 * +-2,0 * Pozn. * Tolerance polohy otvorů je shodná jako tolerance délková viz. EN / 1863 kap , avšak výrobce AGC dodržuje vlastní zpřísněné hodnoty. Tabulka 13 Posuzování vad popis zón pro jejich výskyt (dle interního předpisu výrobce) Platné od: 01/01/2012 Strana 13

14 Zóna B,P,C B,P,C B P C P C BPC Vlasové škráby Přípustné bez omezení délky, pokud nejsou ve shluku Hrubé škráby Nepřípustné Bodové vady skla float (bublinky,příměsy kovů, kaménky) včetně optické deformace Přípustné: velikost max 3 mm; počet max. 3 vady Otlaky od válců včetně optické deformace tloušťka 8mm Přípustné: bez omezení počtu a velikostí 3mm: přípustné bez shluku > 3 mm: nepřípustné 1,5 mm: přípustné bez shluku > 1,5 mm nepřípustné Skvrny a otlaky - oblast na povrchu skla, která je slabě viditelná (otisky prstů, suché stopy po vodě, zapečené nečistoty...) Nepřípustné, jsou-li viditelné ze vzdálenosti 2 m Nepřípustné, jsou-li viditelné ze vzdálenosti 1 m Vady barvy Přípustné, velikost max. 1mm bez shluku, bez omezení počtu přípustné, velikost max. 2mm, počet max 3 vady Podmínky kontroly zóna P zóna B,C Umístění potisku Přetoky barvy na leštěných hranách Hrana sražená Vady na skle se posuzují pohledem na sklo ne v průhledu Nepřípustné, jsou-li viditelné ze vzdálenosti 2 m Nepřípustné, jsou-li viditelné ze vzdálenosti 1 m +-1,0 mm Nepřípustné Mušle na hranách Přípustné, max.šířka 3mm, max.délka 6mm, max.hloubka 1/4 tloušťky skla bez omezení počtu Platné od: 01/01/2012 Strana 14

15 Přípustné, max.šířka a délka 0,4mm - bez Hrana broušená omezení počtu Přípustné, max.šířka a délka 0,2mm - bez Hrana leštěná omezení počtu Sámové otvory, výřezy Zapuštěné otvory Tabulka 14 Mušle kolem otvoru, výřezu Přípustné, max.šířka 3mm, max.délka 6mm, max.hloubka 1/4 tloušťky skla bez omezení počtu Nepřípustné - pohledová strana ; přípustné - nepohledová strana: max. šířka a délka 2mm, bez omezení počtu Celkové a místní prohnutí u horizontálně opracovaného tepelně ho tepelně ho skla Celkové a místní prohnutí dle ČSN EN / ČSN EN /ČSN EN 1863 kap. 6, tab.3 typ skla u horizontálního opracu celkové max. prohnutí Float jmen.tloušťky 3 mm 3 mm/m Vzorované sklo jmen.tloušťky 3 mm 4 mm/m typ skla a typ horizontálního opracu místní max. prohnutí Float 3-19 mm; tepelně zpevněný (polokalený) Float 3-19 mm; tepelně tvrzený (kalený) Vzorované sklo 3-19 mm; tepelně zpevněný tepelně tvrzený 0,3 mm/300 mm 0,5 mm/ 300 mm 0,5 mm/ 300 mm Pozn. podmínky kontroly - vzdálenost pozorovatele minimálně 1 m, úhel 0-60 z kolmého pohledu, kolmice představuje úhel 0. Tabulka 15 Platné od: 01/01/2012 Strana 15

16 OPTICKÁ A VIZUÁLNÍ JAKOST a) Přírodní barva čirého skla: čiré sklo má velmi slabě zelený vzhled, zvláště na hranách stává zřetelnějším, máli sklo větší tloušťku. b) Tepelná stálost: tepelně a prohřívané tepelně sklo - mechanické vlastnosti tepelně ho sodnovápenatokřemičitého bezpečnostního skla se nemění při zahřívání nejméně do 250 C a nejsou ovlivněny při teplotách pod bodem mrazu. Tepelně sodnovápenatokřemičité bezpečnostní sklo je schopno odolat náhlým změnám teploty v obou směrech a rozdílu teploty až do 200K. tepelně sklo - Mechanické vlastnosti tepelně ho sodnovápenatokřemičitého skla se nemění při postupném zahřívání nejméně do 200 C a nejsou ovlivněny při teplotách pod bodem mrazu. Tepelně sodnovápenatokřemičité sklo je schopno odolat náhlým změnám teploty v obou směrech a rozdílu teploty aždo 100 K. c) Označování: tepelně opracovaná skla odpovídající evropské normě musí být opatřeno trvalou značkou. Označení musí uvádět následující informace: název a obchodní značku výrobce a číslo příslušné normy Pokud není razítko požadováno, je toto nutné uvést do objednávky. d) Optická deformace: jev tepelně opracovaného skla, dochází k povrchové deformaci skla viditelné v odrazu spolu s drobnými vtisky (otlaky) do povrchu skla. e) Anizotropie (irizace): při procesu tvrzení se tvoří plochy s rozdílným napětím v průřezu skla. Pokud je tepelně sodnovápena-tokřemičité bezpečnostní sklo prohlíženo v polarizovaném světle, jeví se plochy napětí jako zbarvené zóny, známé někdy jako,,leopardí skvrny. Polarizované světlo se vyskytuje i v normálním denním světle. Dvojlomný efekt je více znatelný při pohledu pod ostrým úhlem. COLORBEL & ARTLINE Skla Colorbel a Artlite jsou vyráběna technologií sítotisku, což je nanášení barevné skleněné frity přes sítotiskovou matrici na sklo, které musí být následně tepelně vytvrzeno. Díky vysoké teplotě v kalicí peci získá následně barva značnou mechanickou i chemickou odolnost. Produkt ARTLITE je částečně smaltované sklo a COLORBEL celoplošně smaltované sklo. a) Smaltovaná skla vyráběná technologií sítotisku nedoporučujeme aplikovat na konstrukce pomocí silikonových tmelů z důvodu možného prosvítání. b) Pro snížení rizika prosvítání silikonu je možné nanést potisk ve dvou vrstvách (nutno však konzultovat), o vhodnosti lepení a jeho aplikace se vždy dotazujte u výrobce tmelu. c) Smaltovanou stranu skla nedoporučujeme orientovat směrem do exteriéru (tzn. do poz.1) d) Veškeré vyvinuté odstíny jsou přiblížením se k odstínům RAL a jsou vyvinuty v kombinaci se sklem Planibel čirý tl. 6mm (zelený nádech). e) Z technologických důvodů není možné při opakování stejné barvy vždy zajistit absolutně identický odstín. f) Aby se předešlo možným odlišnostem v představě a vlastní barvě (odstín, transparentnost apod.), doporučujeme výrobu vzorku. g) Vzhledem k možným tmavým pruhům a tzv. hvězdné obloze při prosvětlení potištěných skel, nedoporučujeme jejich instalaci do průhledových částí. h) Veškeré informace o sítotisku se vztahují i pro smaltovaná v ostatních našich produktech (Thermobel, Stratobel) Platné od: 01/01/2012 Strana 16
